Что такое метчик и плашка

Что такое метчик и плашка

Подробности
Категория: Чем нарезать резьбу

Одним из самых простых и эффективных вариантов соединения двух деталей на сегодняшний день является применение резьбового соединения. Данный вид соединений применяется повсеместно и заполучил значительную популярность благодаря тому, что дает возможность не только надежно и прочно соединить две или более деталей, но и позволяет разъединить их в дальнейшем. Для того, чтобы получить резьбовое соединение необходимо иметь нарезанную резьбу в деталях, которые в общем случае можно назвать «вал» и «отверстие». Для получения резьбы в большинстве случаев применяются метчики и плашки (кроме этого могут применяться резьбовые резцы, резьбофрезы и другой металлорежущий инструмент). Впрочем, при единичном и мелкосерийном производстве наиболее оптимальным вариантом будут являться именно эти инструменты. К преимуществам этих видов инструментов является относительно невысокая цена, возможность нарезать вручную с помощью простых приспособлений.

Изготовление метчиков идет из углеродистых (У7), быстрорежущих (Р6М5) и инструментальных (9ХС) сталей в зависимости от вида конкретного метчика.

Все метчики можно разделить на машинно-ручные, ручные, машинные и трубные. Ручные позволяют нарезать резьбу вручную без использования металлорежущего оборудования. При этом для облегчения работы обычно применяются наборы, которые отличаются друг от друга размерами (обычно наборы состоят из двух или трех инструментов, а в случае если надо нарезать резьбу в вязком материале, то набор может состоять и из пяти метчиков).  Машинные метчики дают возможность нарезать резьбу уже в случае массового производства, так как для их использования необходимо металлорежущее оборудование. При этом они также могут производиться и продаваться в комплектах (для черновой и чистовой обработки). Кроме этого машинные м. делятся на два вида: для глухих и сквозных отверстий. Если вам необходимо нарезать трубную резьбу, для того, чтобы соединение могло выдержать более серьезную нагрузку, то для этого необходимо применять специальные трубные метчики (тоже самое касается и дюймовой резьбы, нарезание которой идет с помощью специальных дюймовых м.

).

Если вам необходимо нарезать резьбу в сквозном отверстии за один проход, то для этого можно посоветовать использовать так называемый гаечный м., который изготавливается из быстрорежущей стали (типа Р6М5) и обладает значительной износостойкостью.

что это, виды, применение, характеристики

В различных сферах промышленности, так и в домашнем обиходе, используются резьбовые соединения, которые одновременного являются удобными и надежными. Для их создания специалисты применяют специальный инструмент, известный уже длительное время, метчик. Что это такое, зачем он нужен и как им пользоваться, далее. Он занимает особое место среди приспособлений, формирующих внутреннюю резьбу в металлических изделиях. Метчик представляет собой стержень из твердого сплава, на кончик которого имеются зазубрины. Существуют различные виды приспособления, отличающиеся размером диаметра и шагом резьбы.

Они широко применяются в профессиональной, полупрофессиональной и бытовой сфере.

Главное назначение – это создание разных видов резьбы начиная от метрической и заканчивая трапециевидной. Даже в мастерского новичка с помощью этого инструмента получается обрабатывать металл, как того требуется по ГОСТу.

Инструмент выбирается исходя из следующих критериев:

  • материала изготовления. Приспособление производится из разных сплавов. Какому виду отдать предпочтение, зависит от обрабатываемого материала;
  • способа эксплуатации. Метчик бывает ручным и машинным;
  • диаметра. Существует целая таблица, знакомящая с размерами инструмента;
  • характеристикой получаемых отверстий. Все определяется условиями обработки.

Приспособление предназначается для создания точных и качественных отверстий в различных изделиях.

Маркировка

Маркировка, которая обычно ставится на хвостовик, помогает специалисту различать разные типы метчика и быстро находить нужный. Например, метрический вид будет маркироваться буквой M, а его размер измеряется в миллиметрах.

Производители предлагают широкий ассортимент этого приспособления, поэтому в продаже можно найти метчик, позволяющий добиться практически любой резьбы.

Трубные метчики распознаются по букве G, но измеряются уже в дюймах. Есть как распространенные размеры, так и редкие. Мастер подбирает их исходя из особенности работы. Конический тип метчика обозначается первой буквой наименования – К.

Классификация и виды

Разновидности приспособления разделяются по назначению и конструкции. Перед тем как применять его, следует больше узнать о них. Метчики также разделяются по способу нарезки на:

  • ручные;
  • машинные;
  • машинно-ручные.

У каждого вида есть свои особенности и область применения. Например, ручной тип легко отличить от других по квадратной хвостовой части. Зато машинно-ручные используются в сочетании с патроном станка или воротком. Изделие машинного типа оснащено винтовыми и укороченными канавками.

Классификация по назначению

Благодаря широкому производству метчиков удается подобрать нужный инструмент для любой резьбы по металлу.

Если рассматривать приспособления по их предназначению, то метчики по металлу бывают следующих видов:

  • слесарные;
  • гаечные:
  • машинные или машинно-ручные.

Они отличаются как по внешнему виду, так и по способу использования. Например, слесарный вид можно купить только комплектом, состоящим из трех инструментов. Нарезка, выполняемая первой – черновая, вторая – промежуточная, а последняя нужна для финишной обработки.

Классификация по конструкции

Метчики разделяют на группы и по своей конструкции. В промышленности и бытовой сфере чаще всего применяются следующие типы:

  • бесканавочные;
  • канавки, расположенные по винтовой линии;
  • с зубчиками, расположенными в шахматном порядке;
  • ступенчатые;
  • колокольные;
  • комбинированные;
  • полые внутри;
  • инструменты-протяжки.

Каждый из перечисленных видов используется в определенной ситуации. Они подбираются исходя из типа обрабатываемого изделия, а также функции, которую они выполняют.

Например, бесканавочные приспособления идеально подходят для резьбы в алюминиевом сплаве. Зато с внутренней полостью пригодятся только эксплуатации многофункционального оборудования, когда нужно проделать большое количество отверстий.

Типы нарезаемой резьбы

От того, какой инструмент используется, зависит, какой получится внутренняя поверхность соединений. Самые распространенные типы таковы:

  • метрические;
  • дюймовые;
  • трубные.

Любой из перечисленных видов отличается формой, диаметром и шагом. Узнать, каким должно получиться отверстие, можно из специальной таблицы. Мастерам добиваются резьбы как правой, так и левой. Отличия видны не очень хорошо на фото, но в реальности опытный мастер сразу определит, какой это вид. Основное различие – направление винтовой линии.

Конструкция

Инструмент любого типа состоит из определенных частей, которые в совокупности делают его тем, кем он и является.

Составляющими элементами метчика являются:

  • хвостовик;
  • режущая и калибрующая части;
  • канавка для закрепления в патроне;
  • место для передачи крутящегося момента;
  • канавки для отвода стружки;
  • перья.

Каждая часть отвечает за определенный момент резьбы. Некоторые из них одинаковы у разных видов инструмента, но есть и отличающиеся элементы. Например, длина режущейся части, которая меняется в зависимости от назначения приспособления.

Из чего изготавливается

Средство для создания отверстий в металлических изделиях различается и по материалу изготовления. Наиболее распространенными материалами являются:

  • высокоуглеродистая сталь;
  • быстрорежущая сталь;
  • твердые сплавы.

Почему нельзя производить промышленное орудие из одного материала? Потому что приходиться иметь дело с разными поверхностями. При этом отверстия создаются разными способами. Поэтому деталь из одного материала применяется при ручной резьбе, а из другого– в остальных случаях.

Но основой любого инструмента служит высокопрочная сталь. Материал изготовления проходит через серьезную обработку ради повышения прочности.

Виды метчиков

В обиходе существует не одна разновидность столь нужного инструмента, поэтому начинающему и даже профессионалу нужно знать основные характеристики каждого из них. Тогда обработка в отверстии будет соответствовать всем требованиям.

1. Ручной отличается несколько другой формой заходной части. Но в целом он обладает всеми основными элементами конструкции и особенно подходит для резьбы в домашних условиях. Обычно он приобретается в наборе. И идеально подходит, когда нужно выполнить обработку диаметром от 8 до 18 мм.

2. Машинно-ручные разновидности совместимы с разным оборудованием, что значительно упрощает выполнение работы. Они более устойчивы к нагрузкам, так что используются при больших объемах обработки.

3. Гаечные уже своим наименованием подсказывают, где именно они должны применяться.

Отверстие, выполненное ими, имеет прямолинейную форму, если деталь используется на сверлильных станках. Но могут быть и другие виды форм. Производятся в единичном комплекте и оснащены 12 винтами. Различаются по внешнему типу в зависимости от места применения.

4. Левые метчики также есть в продаже, и их можно приобрести, когда обработка отверстий происходит ручным или машинным способом. Они имеют свое обозначение и создают иную резьбу в отверстии, чем другие инструменты. Классифицируются по форме, поэтому левые детали можно считать одной большой группой, в которую входят множество подгрупп.

5. Дюймовые специально выпускаются для тех случаев, когда нарезка измеряется в дюймах. Производитель изготавливает деталь трех видов точности, которые расфасовываются по двух или трех компонентному набору. Имеют также разделение по стандарту. Поэтому при покупке следует обращать внимание на маркировку.

6. Трубные относятся к той же категории, что и дюймовые.

Однако при этом с их помощью создаются нарезки диаметром от 1/8 до 2 дюймов. Отличаются типом захода, который бывает тупым или острым. А также их бывают ручными и машинными. Отлично подходят для соединения элементов системы водоснабжения.

7. Конические нужны, когда и резьба должна быть соответствующей. Обычно такие детали применяют при нарезке метрических и трубных отверстий. Конусные выделяются из всего ассортимента удлиненной заборной частью, у которой есть неполная резьба, переходящая в полную. Минус –  при их использовании приходится прилагать больше усилий. Ведь у них нет калибрующей части.

8. Трапецеидальные – это специальные инструменты, диаметры которых регулируются ГОСТом, а область применения довольно обширна. Чаще всего это суппорты станков или подготовка резьбы в глухих сквозных станках. Они производятся из быстрорежущей стали, могут выдерживать те нагрузки, которые недоступны другим деталям.

Правила нарезания внутренней резьбы метчиком

Начинающему мастеру, который не обладает достаточным опытом работы с инструментом, следует выполнять работу в следующей последовательности:

  1. Первым делом просверлить само отверстие. Работа начинается с важного этапа, поэтому следует быть внимательным и не допускать ошибок. Если это произойдет, последствия будут таковыми – неплотная резьба или сломается сам инструмент потому, что на него будет оказываться неприемлемая нагрузка. Каким должен быть диаметр отверстия, можно посмотреть в специально таблице. Метчикодержатель располагается строго перпендикулярно к поверхности и никак иначе.
  2. Если работы выполняются вручную, то мастер поступает следующим образом: делает два оборота вперед, а следом один назад.
  3. Сначала используют черновое орудие и только потом чистовое.
  4. Если отверстие нужно очень глубокое, то необходимо иногда полностью доставать приспособление и очищать проход.
  5. В таких случаях также используют смазку, например, керосин или льняное масло.
  6. Орудие для создания глубоких отверстий выбирается длиннее, чем глубина нарезки.

Только следование правилам и требованиям позволит получить нужный результат, вне зависимости от того, по металлу какого типа проводится резьба.

Действующие стандарты

Есть различные стандарты, которые определяют, из чего должны изготавливать приспособления. ГОСТы распространяются на все типы инструментов и касаются каждой его части. Вникать в детали по большей части приходится профессионалам, так как для бытовой сферы достаточно использовать два комплекта орудия.

О конструкции можно прочесть, если скачать ГОСТ 3266-81, а про техническую часть –3449-84. Они содержат подробную информацию о том, какие типы орудия и где необходимо использовать, какой должна получиться обработка – бесстружечная, инструментальная.

ГОСТ 3266-81 “Метчики машинные и ручные. Конструкция и размеры”

ГОСТ 3449-84 “Метчики. Технические условия”

Метчики

              Метчик – инструмент для формирования профиля резьбы в отверстии. Метчики имеют рабочую часть, шейку и хвостовик. Рабочая часть метчика предназначена для механической обработки резанием и состоит из заборной части, режущих зубьев и калибрующих зубьев. Хвостовик инструмента  предназначен для закрепления инструмента на станках в специальные резьбонарезные патроны, либо при слесарных работах квадратный хвостовик метчика устанавливается в метчикодержатель или вороток.

рис. 1 – метчики с винтовой канавкой для глухих отверстий

рис. 2 - метчикодержатель



Виды метчиков

Метчики подразделяются по типу выполняемых работ



Ручные метчики

Машинные метчики

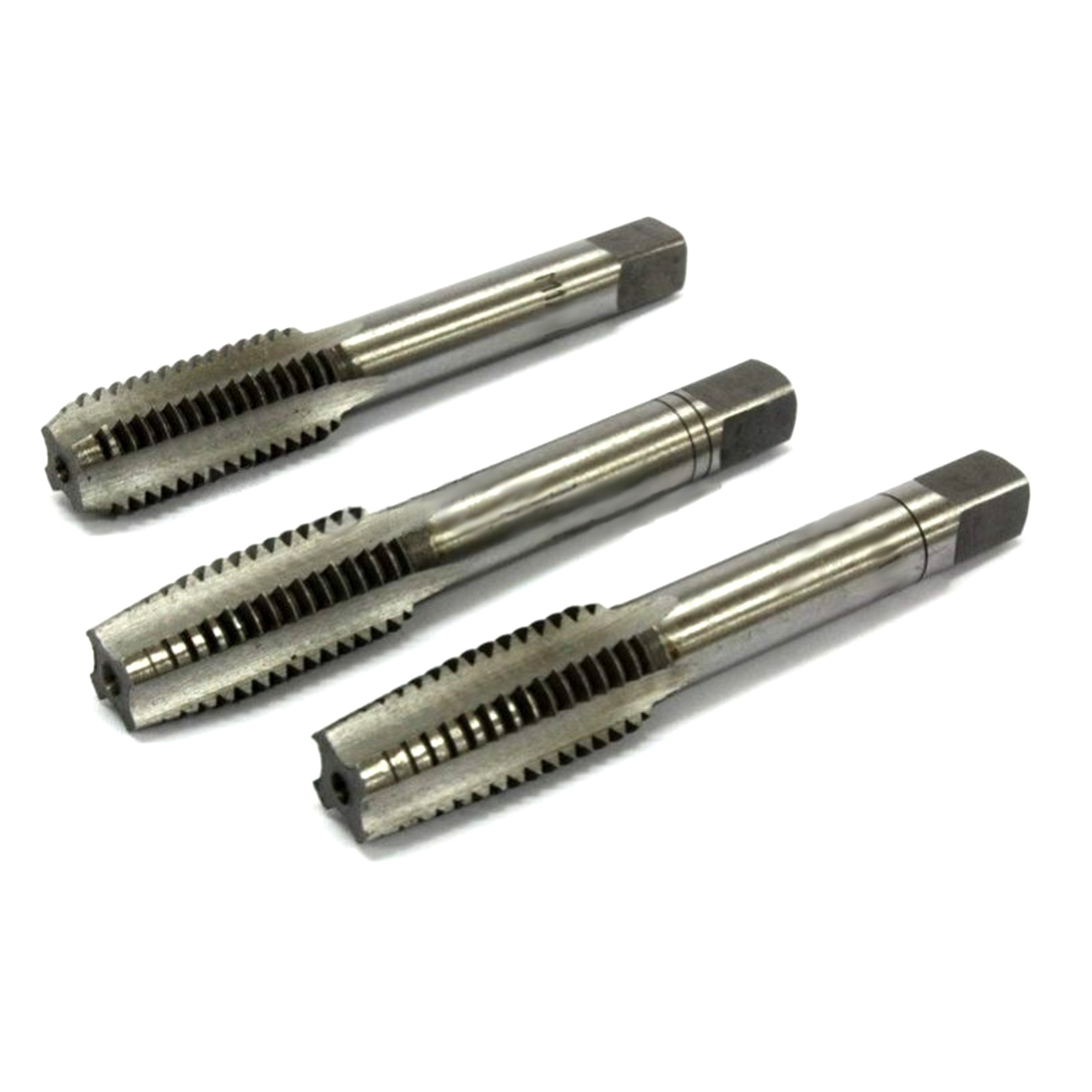

                 Ручные метчики используются комплектом из 2-3 штук. На каждом метчике имеется маркировка №1,2,3. Метчики №1 имеет большую длину заборной части и заниженный размер по среднему диаметру резьбы, его еще называют черновым метчиком. Метчик №2 или №3 имеет меньшую длину заборного конуса (примерно = 2-3 шага резьбы), это позволяет обрабатывать глухие отверстия максимально близко ко дну отверстия, а также он имеет окончательный профиль резьбы, такие метчики называют чистовыми.



Метчики изготавливают по разным стандартам



Российские стандарты

Машинно-ручные метчики для метрической, дюймовой, трубной резьбы - ГОСТ 3266-81.

рис. 3 – метчик с усиленным хвостовиком

             Усиленный хвостовик повышает жесткость инструмента и как следствие стойкость. Применяется на резьбах до М10 (включительно) основной шаг.

рис. 4 – метчик с шейкой

           Применяются при нарезании неглубоких резьбовых отверстий. Являются более дешевой альтернативой метчиков с проходным хвостовиком изготовленных по DIN.

рис. 5 – метчик с проходным хвостовиком

             Проходной хвостовик позволяет нарезать резьбу длиннее, чем режущая часть метчика.



Машинные метчики для метрической резьбы – ГОСТ 8859-74.

рис. 6 – метчик машинный



Гаечные метчики для метрической резьбы – ГОСТ 1604-71

рис. 7 – метчик гаечный



Гаечные метчики с изогнутым хвостовиком для метрической резьбы – ГОСТ 6951-71.

рис. 8 – метчик гаечный с изогнутым хвостовиком



Зарубежные стандарты

Метчики ручные комплектные для метрической резьбы – DIN 352

Метчики машинные с усиленным хвостовиком для метрической резьбы – DIN 371

Метчики машинные с проходным хвостовиком для метрической резьбы – DIN 376, DIN 374

Метчики ручные комплектные для мелкой метрической резьбы – DIN 2181

Метчики гаечные для метрической резьбы – DIN 357

Метчики машинно-ручные для метрической резьбы – ISO 529

Метчики ручные для трубной резьбы – DIN 5157

Метчики машинные для трубной резьбы – DIN 5156

Метчики ручные для трапецеидальной резьбы – DIN 130

Примечание: Принципиальной разницы между метчиками изготовленными по ГОСТ и по DIN нет. Метчики изготавливаемые по DIN немного короче метчиков по ГОСТ (аналогичных серий), примерно на 10 мм. Поэтому, исходя из потребительского спроса, наша компания представляет следующие серии метчиков для метрической резьбы: короткая серия по DIN, короткая серия по ГОСТ, метчики с удлиненным хвостовиком по DIN. Чем больше длина метчика, тем он дороже.



Метчики подразделяются по виду обрабатываемой резьбы

М Резьба метрическая основной шаг 60°

Мf Резьба метрическая мелкий шаг 60°

BSW Резьба Витворта 55° основной шаг BS 84

BSF Резьба Витворта 55° мелкий шаг BS 84

UNC Резьба унифицированная 60° основной шаг ANSI B1.1

UNF Резьба унифицированная 60° мелкий шаг ANSI B1.1

G (BSP) Резьба трубная цилиндрическая 55°

NPT Американская трубная коническая резьба 60° 1:16 ANSI/ASME B1.20.1,

К  Коническая дюймовая резьба

NPTF Американская трубная плотная коническая резьба 60° 1:16 ANSI B1.20.3

NPS Американская трубная цилиндрическая резьба 60° 1:16 ANSI/ASME B1.20.1

Rp (PS) Резьба трубная цилиндрическая

R (BSPT) Резьба трубная коническая 1:16

Pg Резьба для обсадных труб

Метчики для специальной резьбы



Метчики подразделяются по типу обрабатываемого отверстия

а)

б)

в)

а) Метчики с подточкой для обработки сквозных отверстий.

Подточка необходима для того, чтобы стружка шла  перед метчиком (особенно на вязких материалах) и не забивала стружечные канавки.

б) Метчики с винтовой канавкой – для обработки глухих отверстий

При обработке глухих отверстий, в процессе резания стружка за счет СОЖ и инерции выталкивается по винтовым канавкам наружу, это позволяет избегать повторное резание стружки и поломки метчика.

в) Метчики с прямыми канавками – для универсальных работ

Особенно часто подходит для материалов дающих сегментную стружку или стружку надлома, такие материалы как серый чугун, бронза и т.д.



Метчики подразделяются по длине заборной части

рис. 9 – для метчиков по DIN

рис. 10 – для метчиков по ISO



Метчики подразделяются по виду обрабатываемого материала

1. Низколегированные стали, легированные и улучшаемые стали, нержавеющие легкообрабатываемые стали. Предел прочности до 900 Н/мм2. Передний угол 8°-10°.

2. Углеродистые и конструкционные стали, легированные и улучшаемые стали, алюминиевые сплавы дающие кроткую стружку (невязкий). Предел прочности до 500 Н/мм2. Передний угол 12°-15°.

3. Нержавеющие труднообрабатываемые стали. Предел прочности до 500 Н/мм2. Передний угол 6°-8°.

4. Чугун (строго HSS), латунь и бронза, дающая короткую стружку, твердую пластмассу. Передний угол 0°-3°.

5. Алюминиевые сплавы дающие длинную стружку (вязкий), цинковые и магниевые сплавы, медь. Передний угол 15°-20°.



Рекомендации к применению метчиков

В зависимости от обрабатываемых материалов необходимо правильно подобрать скорость резания.

Так же необходимо выбрать материал метчика HSS (Р6М5) или HSSE (Р6М5К5). При обработке материалов первой и третьей группы рекомендуется использовать инструмент HSSE. Кобальт повышает красностойкость метчика.

Материалы четвертой и пятой  группы  рекомендуется обрабатывать инструментом HSS.

Метчики машинные применяются на токарных, сверлильных, фрезерных станках, обрабатывающих центрах, а также для обработки резьбы вручную.

Метчик устанавливают на станке в специальные вспомогательные инструменты:

  • Плавающий резьбонарезной патрон
  • Резьбонарезной патрон с осевой и радиальной компенсацией
  • Реверсивные резьбонарезные предохранительные патроны
  • Цанговый патрон

При обработке глухой резьбы на универсальном станке обязательно станок должен быть оснащен реверсом шпинделя или реверсивный резьбонарезным патроном.



Материалы, из которых изготавливаются метчики

Плашки изготавливают из следующих материалов:

Инструментальная сталь марок У11А, У12А.

Легированная сталь марок ХВСГ, 9ХС, ШХ15 по ГОСТ 5950.

Быстрорежущая сталь марок Р6М5 (HSS), Р18, Р6М5К5 (HSSE), Р6М5Ф3 и др. по ГОСТ 19265.

Современные методы и технологии позволяют изготавливать метчики не только из твердого сплава различных марок, но и из порошковой быстрорежущей стали методом спекания.

Твердосплавные метчики имеют высокую твердость, износостойкость, красностойкость, жаропрочность, способны работать на максимальных скоростях резания и с высокой производительностью, но иногда им не хватает прочности (ведь чем выше твердость, тем ниже прочность), именно в этих случаях применяют метчики из порошковой быстрорежущей стали, имеющих высокую прочность и практически такие же характеристики как у твердого сплава.



Применение СОЖ в процессе обработки метчиками

Применение СОЖ (смазочно-охлаждающая жидкость) во время операции резьбонарезания является эффективным способом воздействия на стойкость инструмента, качество получаемой резьбы и увеличение производительности.

Обычно в качестве СОЖ применяют масло или эмульсию при обработке сталей, нержавеющих сталей. При обработке жаропрочных сплавов в СОЖ состоит из 60% сульфофрезола и 15% олеиновой кислоты. Для обработки легких сплавов в качестве охлаждения применяют керосин. Для обработки нержавеющих сталей – масло.

На современных обрабатывающих центрах и станках с ЧПУ применяют подвод СОЖ через инструмент. А также охлаждение воздухом, масляным туманом или инновационное криогенное охлаждение (двуокисью азота NO2) через специальные патроны. Современная технология охлаждения инструмента предназначена для обработки титана, никелевых сплавов и листов гофрированной стали. Значительно повышается стойкость инструмента и качество обработки композиционных материалов.



Метчики подразделяются по классу точности




рис. 11 - классы точности метчиков

рис. 12 - поле допусков для метчика

Нарезание внутренней резьбы при помощи метчиков

Метчик - это простой и недорогой инструмент, а также технология нарезания резьбы доступная каждому! Поняв, что такое метчик и узнав о правильном использовании метчика, вы сможете нарезать внутреннюю резьбу на любых деталях со стопроцентным успехом даже без использования тяжелого оборудования. Готовы к такому? Не сомневаемся!

Кому и зачем нужны метчики?

В ходе ремонта автомобилей и различного оборудования сплошь и рядом возникают ситуации, когда найти новый крепежный элемент или деталь на замену старым оказывается невыполнимой задачей. Знакомый многим пример из жизни: есть старая пила отечественного производства, есть гайка с левосторонней резьбой, которую требуется заменить по тем или иным причинам, но вот незадача – выпуск данной техники давно прекращен, а значит на то, что найдется оригинальная деталь, надеяться не приходится. Конечно, кто ищет, тот всегда найдет, но есть и решение проблемы гораздо более изящное. Для этого берется гайка с меньшим диаметром отверстия, гайка с правой резьбой или другая похожая заготовка, которую легко можно достать в продаже, после чего с помощью ручного метчика наносится резьба, соответствующая требуемым параметрам.

По своей сути метчик является металлическим стержнем, на конце которого насечены режущие кромки. В качестве материала для создания метчиков выбирают быстрорежущую сталь или твердые металлические сплавы, прошедшие термообработку, что, в конечном счете, определяет прочность готового изделия, которое должно беспрепятственно вырезать канавки при вкручивании в металлическую основу. Метчик является надежным и удобным инструментом для быстрого нанесения резьбы без использования дополнительных средств. Что особенно удобно – часто пропадает необходимость отделять деталь от целостной конструкции, чтобы создать очередную резьбу. Таким образом, в самом применении метчиков нет ничего сложного, однако нужно отчетливо понимать, где какой метчик правильно использовать. Только разобравшись во всех типах метчиков и связанных с ними нюансах, можно будет получать на практике именно те резьбы, которые вы задумываете.

Классификация метчиков

  1. По типу резьбы:
    Левые метчики. Используются для создания левосторонней резьбы, то есть режут резьбовую канавку в направлении против часовой стрелки. Крепеж с такой резьбой, как правило, используется на деталях, подверженных систематическому вращению, дабы соединение не раскручивалось.
    Правые метчики. Результатом использования правых метчиков является правосторонняя резьба (канавка идет по часовой стрелке) – самый популярный тип резьбы для крепежных элементов.
  2. По форме резьбы:
    Трапециевидные метчики. Эта разновидность метчиков предназначена для создания ходовой резьбы, часто встречающейся в деталях механизмов, преобразующих вращательное движение в поступательное.
    Конические метчики. С помощью таких устройств реализуются резьбы в местах установки крепежных изделий, там, где важна герметичность соединения, в частности это относится к деталям, находящимся под воздействием давления сжатого газа или жидкости.
  3. В зависимости от единицы измерения, отвечающей за обозначения шага и диаметра резьбы, различают соответственно дюймовые метчики и метрические метчики.
  4. В общем случае метчики подходят для создания резьбы на любых деталях, но вместе с универсальными инструментами существуют и специализированные модели метчиков, предназначенные для определенного типа деталей. Среди прочих, по целевому назначению выделяют: трубные, свечные и гаечные метчики.



Держа в голове приведенную выше классификацию, вы всегда будете в состоянии самостоятельно выбрать правильный инструмент под конкретную  техническую задачу. С другой стороны, иногда бывает полезным приобретать метчики в наборах. Так, например, имея в хозяйстве набор ручных метчиков Exact MA-5 из быстрорежущей стали, включающий 21 предмет, можно надолго забыть о проблеме поиска подходящих приспособлений для нарезания резьбы от 3 до 12 мм.
Кроме того, существует ряд определений, которые выходят за рамки традиционной спецификации. Например, в профессиональной деятельности зачастую сталкиваются с таким понятием, как машинные метчики. В противоположность ручным метчикам, эти инструменты адаптированы под использование на станках. Их также гораздо чаще, чем другие разновидности метчиков рекомендуют использовать для нарезания резьбы при помощи ручной дрели и электрошуруповерта.

Однопроходные метчики – это ещё одно название машинно-ручных метчиков, которые подходят для любого типа использования, то есть, по сути, являются универсальными инструментами.

Несмотря на возможность фиксации всех метчиков в электроинструменте, большинство производителей не рекомендуют работать некоторыми своими инструментами никак иначе, кроме как вручную с помощью специального держателя.
Ещё одно важное свойство, которым обладают далеко не все метчики – это возможность нарезать резьбу в глухих отверстиях. Стоит с особым вниманием отнестись к данному параметру при выборе инструмента.

Комбинированные метчики – это особый вид резьбонарезных приспособлений, которые за один проход выполняют сразу несколько операций. В частности, рабочая операция с применением комбинированных метчиков Exact SGE-Bit состоит из сверления, нарезания резьбы и зенкерования заодно с удалением заусенцев на краях отверстия. Таким образом, для того, чтобы нарезать резьбу в данном случае, даже не требуется наличие начального отверстия.

Инструкция по работе с метчиком

Для наилучшего усвоения информации о метчиках, предлагаемой в данной статье, приведем последовательность действий в случае, если требуется нарезать резьбу в сквозном отверстии.

1) Подбираем соответствующие нашему запланированному отверстию метчики и сверла. Предположим, что у нас задача получить 8-миллиметровое резьбовое отверстие. Тогда получается надо взять метчик M8. Сверло при этом должно быть меньше по диаметру.

2) Чтобы четко определиться с размером сверла, то есть диаметром рассверливаемого отверстия,  используют специальные таблицы (табл. 1).

Таблица 1



Диаметр резьбы, мм

Диаметр рассверливаемого отверстия, мм

В деталях из мягких металлов (латуни, стали)

В деталях из твердых металлов (чугуна, бронзы)

3

2,5

2,5

4

3,3

3,3

5

4,2

4,1

6

4,9

5

7

6

5,9

8

6,7

6,6

9

7,7

7,7

10

8,4

8,3



3) На третьем этапе в просверленное отверстие помещается сначала черновой метчик, за ним следует чистовой. На черновом метчике резцы крупнее, чем на чистовом, что позволяет ему снимать при вкручивании большую часть (до 75%) материала, подготавливая основной профиль резьбы. Чистовой же метчик производит финишную обработку, делая резьбу более ровной и выразительной. На практике это выглядит так: хвостовик метчика фиксируется в посадочном отверстии держателя для метчиков (метчикодержателе), который позволяет вкручивать устройство аналогично штопору. Создание вращательного движения облегчается Т-образной формой рукоятки, которая способствует продвижению инструмента в тело детали. В характеристиках метчикодержателей обычно указано, для метчиков какого диаметра они подходят.

Важно соблюдать плавность движений при вращении рукоятки держателя для метчиков. Чтобы ничто не препятствовало плавному ходу инструмента, в отверстие и на сам инструмент предварительно наносится смазочное вещество. Это может быть как специальное резьбонарезное масло, так и обычный керосин. В таком случае, приятным бонусом к качественно выполненной резьбе будет дополнительная защита от коррозии рабочей части инструмента.

Обязательным условием получения аккуратной внутренней резьбы является удаление остатков металлической стружки из отверстия. Кроме того, если вы будете следовать данному правилу, срок службы вашего инструмента гарантированно увеличится.

Вероятно, вы уже заметили, что нет ничего сложного в том, чтобы самостоятельно выбирать метчики и пользоваться ими. Если даже в первый раз что-то пойдет не так, не отчаивайтесь – навык приходит со временем. А чтобы заранее подстраховать себя от возникновения неприятностей при работе метчиком, предлагаем дочитать статью до конца.

Проблемы, связанные с поломкой метчика и пути их решения

Повреждение или поломка метчика во время вкручивания – это самая распространенная проблема, с которой сталкиваются начинающие пользователи. Конечно, если вы впервые столкнулись с данной неприятностью, то наверняка ещё не успели задаться вопросом: что же делать, если стержень метчика обломился, а рабочая часть осталась в заготовке? Путей решения, как обычно, бывает несколько, но по сложности они мало отличаются. Повезло, если стержень переломился выше отверстия – так есть шанс ухватиться за выступающий из отверстия край метчика пассатижами, а затем вращательным движением высвободить застрявшую его часть. Стержень обломился внутри отверстия – значит не обойтись без экстрактора. Экстрактор является специальным приспособлением, которое вкручивается в застрявший в материале элемент, что позволяет затем легко удалить его оттуда. Однако порой нужный экстрактор найти не так-то просто. Когда ни один из этих двух способов не помогает, на помощь приходит азотная кислота, которая попросту разъедает режущие кромки рабочей части метчика, благодаря чему последний сам легко выпадает из отверстия. И это не помогло? Остается только один выход – устранять неприятность на токарном станке. Всегда найдутся мастерские или заводы, обладающие необходимым оборудованием, которые пойдут навстречу и окажут вам помощь.

Чтобы избежать проблем, связанных с поломкой метчика, не забывайте про правила выполнения резьб, используйте только проверенные, качественные инструменты. Для лучшего понимания, взгляните на резьбонарезные инструменты, которые размещены у нас в каталоге – это все надежные и прочные устройства, создаваемые из закаленной стали на высокотехнологичном оборудовании, которые проходят огромный перечень испытаний и тестов, прежде чем попасть к вам в руки. Всегда помните, что качественный инструмент – это как минимум 90 процентов успеха.

Особенности применения метчиков для нарезания резьбы

Резьба – универсальное изобретение человека. С ее помощью нам удается соединять различные детали, собирать целые механизмы и в то же время оставлять их в разборном виде, пригодными к оперативному ремонту или модифицированию.

Резьбовые соединения считаются одними из самых надежных и практичных. При этом их можно использовать как на полых, так и на цельных элементах, с применением дополнительных муфт и даже специальных переходников.



Обычно нарезание резьбы производится на производстве. Этот процесс требует наличия определенного оборудования и связан с некоторыми физическими воздействиями. Поэтому стоит подробно ознакомиться с ним. Методика создания В настоящее время существует просто огромное количество способов изготовления резьбы. Некоторые из них предполагают, что данное соединение будет выполнено в процессе самого создания детали. Обычно это литье, катание, тиснение и даже штамповка. Другие методики основаны на том, что технология нарезания резьбы выполняется уже по готовой продукции. Для этого могут быть использованы токарные и пескоструйные станки, фрезерная обработка и даже гальваника.

Часто перед человеком встает необходимость выполнить резьбу на том или ином предмете. Это может быть что угодно, от мелкой гайки, до трубы для отопления.

Для выполнения работ по нарезке резьбы используют метчики. Однако вас наверняка заинтересует вопрос, как нарезать резьбу метчиком и сделать это правильно, а также какой метчик лучше использовать?



Назначение инструмента

Для начала разберемся с тем, что же собой представляет нарезка резьбы. Ведь этот процесс только кажется очень простым и легким. На самом деле необходимо приложить определенные усилия, чтобы в итоге получить качественный результат.

Особенно трудоемким считается вариант, когда резьбу выполняют вручную, так как от человека тут требуется не только точность в измерениях, но и приложение реальных физических усилий.

Итак, процесс создания резьбы на трубе или любом другом подходящем предмете, по сути, являет собой обработку металла вращательными движениями с помощью специальных инструментов

Металл, каким бы прочным он ни являлся, все же поддается даже ручной обработке. В особенности если на него воздействуют инструментами из более крепких сплавов.

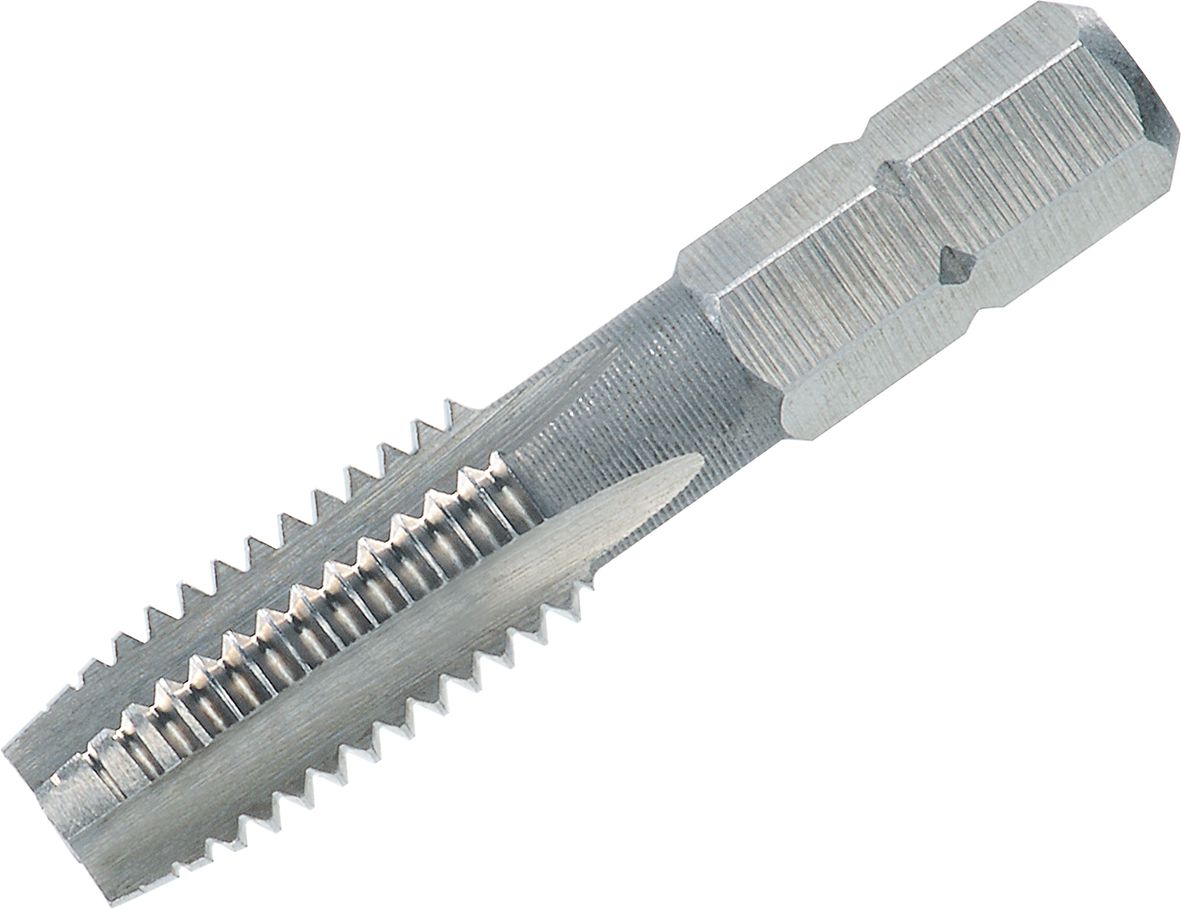

Таким инструментом и является метчик. Метчики используют для того, чтобы создавать внутреннюю резьбу в различного рода отверстиях. Если же нужно сделать наружную насечку, то применяется нарезание резьбы плашкой.



Метчик имеет продолговатую, иногда конусообразную или срезанную форму. На его краях находятся фигурные резцы с проемами. Их количество, форма и угол наклона зависит от типа инструмента. Например, если рассматривается метчик для трубной резьбы по цветным металлам, то он будет иметь более широкий профиль и небольшой наклон. Хотя и тут все зависит от конкретной модели.

Метчики бывают двух типов: для сквозных отверстий и для глухих отверстий. Для нарезки сквозных отверстий употребляются цилиндрические и конические метчики, а для нарезки глухих отверстий только цилиндрические. Метчики разделяются на ручные и машинные. У ручных метчиков заборный конус длиннее, чем у машинных. Цилиндрические метчики для нарезки резьбы в глухих отверстиях делаются с небольшим заборным конусом



Принцип работы

Резцы метчик имеет только на одной из сторон. Это его рабочая сторона. На другой же располагается так называемый фиксатор. Часть, что отвечает за установку инструмента.

Например, простейший инструмент для трубной резьбы может иметь обычные квадратные грани на тыльной стороне. Подобная форма упрощает фиксацию насадки любыми инструментами, вплоть до обычного ключа. Более продвинутые модели продаются в комплекте с вращательными ручками. Здесь уже метчик является своего рода насадкой для специального ключа с большим плечом приложения усилий. Таким образом, работа сильно упрощается, человеку приходится прикладывать меньше сил, а процесс нарезки резьбы становится эффективнее.

Если в качестве рабочего инструмента применяется станок, то обратная часть метчика будет выполнена в форме, что подходит для крепления в патрон конкретного промышленного оборудования.

Метчик вставляется внутрь необработанного отверстия рабочей стороной и проворачивается определенное количество раз. Количество оборотов четко нормируется.

Например, если используется обычные модели для трубной резьбы, то хватает порядка 2-3 минут вращения в интенсивном темпе, чтобы подготовить качественную и надежную резьбу. Однако более дорогие инструменты помогут вам завершить работу быстрее.

Во время вращения метчик постепенно срезает металлическую стружку и удаляет ее из отверстия. Каждый оборот понемногу продвигает его внутрь, пока вы не определите нужные размеры на трубе или гайке.

С одного прохода метчиком создать качественную резьбу вам вряд ли удастся. Для нормального результата понадобится сделать несколько проходов. И правильно будет применять для этого специализированные разновидности метчиков.



Типы и размеры

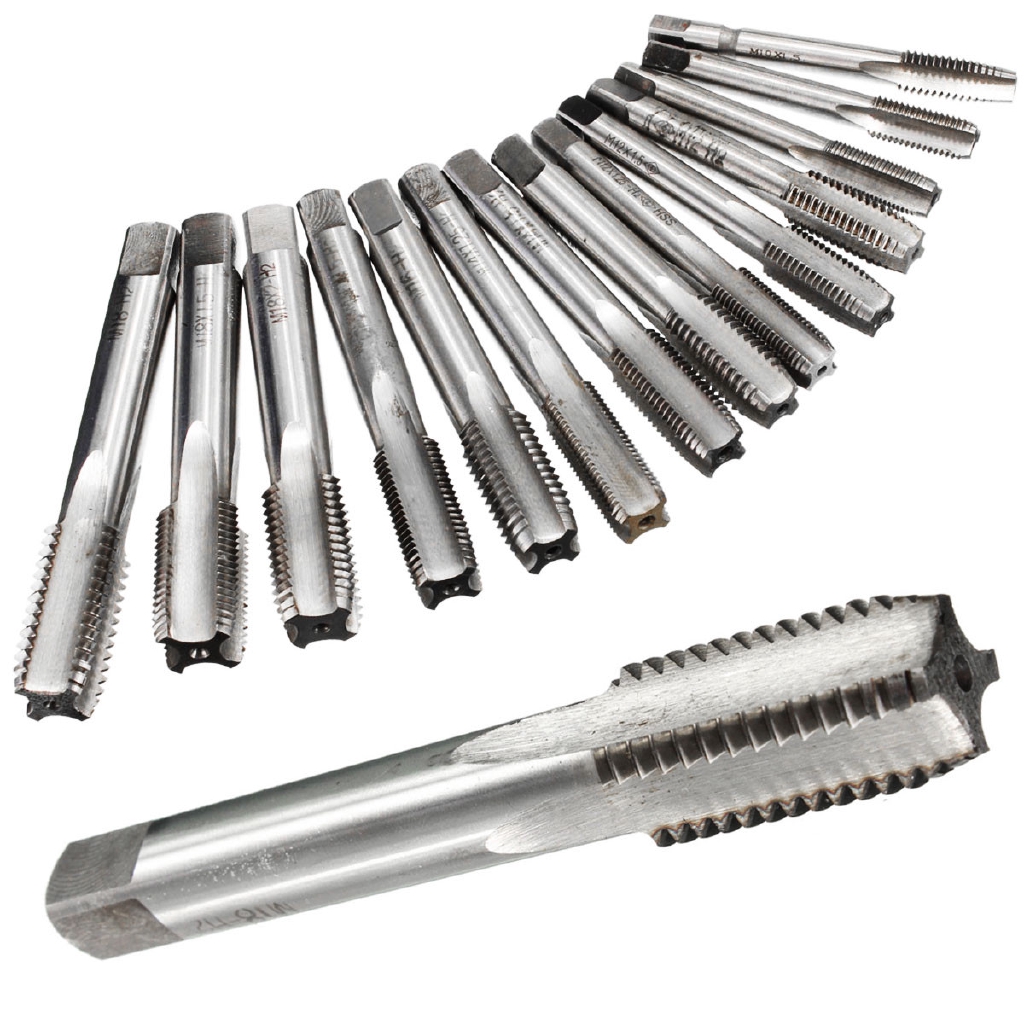

Метчиков на современном рынке хватает с лихвой. В работе можно применить огромное количество самых разнообразных вариаций.

Однако правильно будет в первую очередь обратить внимание на их деление по рабочему признаку.

Так метчики бывают:

• Черновые;

• Чистовые.

Черновой метчик – это инструмент, что применяется при первичной обработке трубы. То есть выполняет проход по полностью гладкой поверхности. Он грубее и прочнее чистового варианта, стоит немного дороже и работать с ним сложнее.

Черновой инструмент просто прорезает канавки определенных размеров, которые потом необходимо будет доработать. Если нарезку предполагают вести вручную, то без него просто не обойтись.

Второй представленный вид – насадки для выполнения чистовой резьбы. Они предназначаются для прохода по уже нарезанной черновой резьбе.

Старайтесь всегда пользоваться и черновым и чистовым инструментом. Экономить на метчиках, применяя что-то одно – дурная практика. Черновой метчик не даст вам возможности выполнить работу достаточно качественно, так как готовая резьба будет нуждаться в основательной доработке.

Использование же исключительно чистового метчика приведет к его скорейшему выходу из строя. Резцы просто затупятся из-за чрезмерных нагрузок.

Это касается практически всех инструментов такого типа. Не имеет значения, подразумеваете вы метчик для трубной резьбы, или промышленный гаечный образец. Редкие исключения составляют только модели, что выполняют функции насадки на станок. Но в быту они практически не встречаются.

По типу резьбы метчики делят на:

• Левосторонние;

• Правосторонние.

Большинство метчиков нарезают правостороннюю резьбу. Это своеобразный стандарт. Вот почему если вы выбираете модель для трубной резьбы, то рекомендуется покупать именно правосторонний метчик.



Известные разновидности

Также обратим внимание на виды метчиков в зависимости от рабочего направления. Встречается метчик:

• Для трубной резьбы;

• Гаечный;

• Метрический;

• Машинный.

Первый образец – самый распространенный. И неудивительно, ведь именно его применяют, когда необходимо выполнение трубной резьбы, в том числе и для бытовых целей.

Любое резьбовое соединение в сантехнике выполняется метчиками для трубной обработки. Конечно, если вас интересует именно внутренняя резьба, в противном случае задействуют инструменты для формирования наружной резьбы – плашки.

Такой метчик формирует резьбу с увеличенным шагом и представлен в самом большом количестве разновидностей. На рынке встречаются решения в любом ценовом диапазоне.

Гаечный образец, как уже понятно из названия, нарезает резьбу на гайках, рабочих шайбах, зажимах и других подобных деталях.

Метрический применяется для нарезки резьбы с уплощенным срезом. Этот вид встречается преимущественно в промышленности или капитальном строительстве.

Машинный метчик подразумевает использование в качестве насадки для станка. У него улучшенная уникальная геометрия, более надежный сплав и множество других уникальных особенностей.



Нарезание резьбы метчиком.

 Нарезание резьбы производится следующим образом. Изделие закрепляется в тисках. В отверстие вводят конец чернового метчика,смазанный маслом. Затем берут обеими руками вороток и при слабом нажиме вращают его по часовой стрелке. Когда метчик врежется в металл и начнет резать, нажим ослабляют и делают один оборот вперед и пол-оборота назад, что вызывает дробление стружки. При установке метчика в нарезаемое отверстие ось метчика должна совпадать с осью нарезаемого отверстия. Необходимо следить, чтобы при вращении метчик не перекашивался.

Таким способом нарезают и вторым, а затем и третьим чистовыми метчиками. По окончании нарезки размер отверстия проверяют резьбовым калибром. Метчики для газовых труб делаются комплектами из двух штук: первый черновой и второй — отделочный.

Рекомендации специалистов Обычно диаметр отверстия для нарезания резьбы соответствует ее наружным граням. Однако при ручном изготовлении будет очень трудно делать первый проход и даже зацепиться за край металла. Поэтому некоторые мастера предпочитают снимать небольшую фаску на краю отверстия, которая значительно облегчает данный момент. Все детали, на которых необходимо делать подобные типы соединений нужно закрепить неподвижно. Поэтому лучше всего использовать тиски, надежно зафиксированные на поверхности верстака. Дело в том, что подобная работа предполагает воздействие довольно больших нагрузок, а смещение при этом недопустимо. Не стоит для подобной работы брать масло, бывшее в употреблении. В нем могут содержаться мелкие частицы металла, способные повредить нить резьбы при попадании на режущую часть. Лучше всего для таких целей подойдет вещество с небольшой вязкостью. Если существует возможность, то данную операцию лучше всего произвести на специальном оборудовании. Именно поэтому многие сантехники или слесари предпочитают разобрать нужный элемент и отнести его в цех, где имеются необходимые агрегаты. Порой это экономит массу времени и сил, не считая износа ручного инструмента, который стоит довольно дорого.



Вывод

Учитывая огромное разнообразие типов подобных соединений, следует детально изучить именно те из них, которые встречаются чаще всего или те, с которыми придется работать. Также необходимо ознакомиться с маркировкой и уметь распознавать тот или иной вид инструмента. В итоге можно прийти к выводу, что приобретать все виды и типы таких инструментов с учетом всех диаметров просто глупо и расточительно. Даже на некоторых производствах закупают только определенные метчики и плашки, созданные под те типы резьбы, которые применяются в технологическом процессе.



В компании «Мир ISO» можно выбрать необходимый вид и купить метчик для конкретных задач. А наши инженеры обеспечивают техническую поддержку и бесперебойное функционирование оборудования. Работаем с предзаказами, осуществляем оптимальный подбор в соответствии с бюджетом и техническим заданием заказчика. Чтобы купить инструмент в интернет магазине "Мир ISO" - достаточно выбрать необходимый товар в каталоге http://www.miriso.ru/katalog_.html, отправить онлайн-заявку  http://www.miriso.ru/sdelat_zakaz.html  или позвонить по телефону + 7 (8482) 999-111.

Метчик M или метчик для метрической резьбы основного шага M

Метчики для нарезания резьбы (STAMO)

Метрический  метчик – это устройство для нарезания внутренней метрической резьбы основного шаг в сквозных и глухих отверстиях. В спецификациях такие метчики фигурируют с буквенным обозначением «M» и числом после него.

Метчики M измеряются в миллиметрах (в отличие от дюймовых, размер которых записывается в дюймах). Соответственно маркировка «Метчик M8» говорит о том, что размер резьбы, то есть ее диаметр, будет составлять 8 мм.

Метрические метчики имеют размер угла резьбы в профиль, равный 60°.

Заголовок Тип резьбы, d1 Диаметр хвостовика, d2 h9 (мм) Длина режущей части, L2 (мм) Шаг резьбы, P (мм) Глубина резьбы Диаметр отверстия (мм) Класс точности Тип отверстия
ST171043 M 16 12. 00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171042 M 14 11.00 28.00 2.00 3,5xD 12.00 6hx Глухое
ST171041 M 12 9. 00 25.00 1.75 3,5xD 10.30 6hx Глухое
ST171040 M 16 12.00 28.00 2.00 3,5xD 14.00 6hx Глухое
ST171039 M 14 11. 00 28.00 2.00 3,5xD 12.00 6hx Глухое
ST171038 M 12 9.00 25.00 1.75 3,5xD 10.30 6hx Глухое
ST171037 M 10 10. 00 20.00 1.50 3,5xD 8.50 6hx Глухое
ST171036 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171035 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171034 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171033 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171032 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171031 M 10 10. 00 20.00 1.50 3,5xD 8.50 6hx Глухое
ST171030 M 8 8.00 18.00 1.25 3,5xD 6.80 6hx Глухое
ST171029 M 6 6. 00 16.00 1.00 3,5xD 5.00 6hx Глухое
ST171028 M 5 6.00 13.00 0.80 3,5xD 4.20 6hx Глухое
ST171027 M 4 4. 50 13.00 0.70 3,5xD 3.30 6hx Глухое
ST171026 M 3 3.50 10.00 0.50 3,5xD 2.50 6hx Глухое
ST171025 M 24 18. 00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171024 M 22 18.00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171023 M 20 16. 00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171022 M 18 14.00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171021 M 16 12. 00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171020 M 14 11.00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171019 M 12 9. 00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171018 M 24 18.00 30.00 3.00 3,5xD 21.00 6hx Глухое
ST171017 M 22 18. 00 25.00 2.50 3,5xD 19.50 6hx Глухое
ST171016 M 20 16.00 25.00 2.50 3,5xD 17.50 6hx Глухое
ST171015 M 18 14. 00 25.00 2.50 3,5xD 15.50 6hx Глухое
ST171014 M 16 12.00 20.00 2.00 3,5xD 14.00 6hx Глухое
ST171013 M 14 11. 00 20.00 2.00 3,5xD 12.00 6hx Глухое
ST171012 M 12 9.00 18.00 1.75 3,5xD 10.30 6hx Глухое
ST171011 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171010 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171009 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171008 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171007 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171006 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST171005 M 10 10. 00 15.00 1.50 3,5xD 8.50 6hx Глухое
ST171004 M 8 8.00 13.00 1.25 3,5xD 6.80 6hx Глухое
ST171003 M 6 6. 00 10.00 1.00 3,5xD 5.00 6hx Глухое
ST171002 M 5 6.00 8.00 0.80 3,5xD 4.20 6hx Глухое
ST171001 M 4 4. 50 7.00 0.70 3,5xD 3.30 6hx Глухое
ST171000 M 3 3.50 5.00 0.50 3,5xD 2.50 6hx Глухое
ST115023 M 16 12. 00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115022 M 14 11.00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115021 M 12 9. 00 25.00 1.75 2,5xD 10.30 6hx Комбинированное
ST115020 M 16 12.00 28.00 2.00 2,5xD 14.00 6hx Комбинированное
ST115019 M 14 11. 00 28.00 2.00 2,5xD 12.00 6hx Комбинированное
ST115018 M 12 9.00 25.00 1.75 2,5xD 10.30 6hx Комбинированное

Страницы

Шаг резьбы

Шаг резьбы метчиков M – это расстояние между двумя соседними вершинами углов резьбы в профиль. Шаг резьбы может быть мелким или крупным, но каждому размеру метчика соответствует только один основной шаг. Чем больше диаметр резьбы, тем больше ее шаг.

Помимо основного шага, метчики M имеют и дополнительные шаги, которые всегда меньше основного. То есть метчик M10 с основным шагом резьбы 1,5 возможен в вариациях с шагом 1 и даже 0,75.



Метрические метчики от НПО СТАМО

Стандартные размеры резьб начинаются с двух миллиметров, однако СТАМО выпускает метчики под заказ с диаметром резьбы от 1,2 до 160 мм. Накопленный производственный опыт позволяет выполнять заказы по техническому заданию или чертежам заказчика  с нестандартными параметрами. Также возможно нанесение особого покрытия на изделия, представленные в каталоге, и на метчики M, созданные под заказ. Таблица соответствия диаметра и шага резьбы метчиков M:

Диаметр резьбы

Шаг резьбы

M2

0. 45

M3

0.5

M4

0.7

M5

0.8

M6

1

M7

1

M8

1.25

M9

1.25

M10

1.5

M11

1.5

M12

1.75

M14

2

M16

2

M18

2. 5

M20

2.5

M22

2.5

M24

3

M27

3

M30

3.5

M33

3.5

M36

4





Метчики и плашки

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Историк объясняет происхождение "кранов": NPR

АЛЛИСОН КЕЙС, ведущий: Я Эллисон Киз, и это РАССКАЖИ МНЕ БОЛЬШЕ из новостей NPR. Мишель Мартин уехал.

Скоро выйдет еженедельный комментарий «Могу я просто сказать тебе». Это немного.

Но, во-первых, сигнал горна, который звучит на военных похоронах, укоренился в американской культуре как музыка траура, но так было не всегда. "Отводы" начинались как военный сигнал солдатам выключить свет и лечь спать.

Мой следующий гость - историк "Taps" и трубач в отставке оркестра ВВС США. С нами сейчас в студии Яри Вильянуэва, который 23 года играл "Taps" на военных похоронах на Арлингтонском кладбище. Сейчас он директор Национальной почетной гвардии Мэриленда. Спасибо, что присоединились к нам.

ЯРИ ВИЛЛАНУЕВА: Спасибо, что пригласили меня. Для меня большая честь проводить более 300 военных похорон в месяц для наших ветеранов из Мэриленда.

КЛЮЧ: Вау. Поговорим немного об истории «Отводов».«Но, во-первых, не могли бы вы оказать нам честь выступлением?

ВИЛЛАНУЕВА: Конечно. Это горн, который использовался во время гражданской войны. Он называется «Погасить огни» и встречается в ранних руководствах. И это был призыв перед гражданской войной, который велел солдатам погасить свет и лечь спать.

КЛЮЧ: ОК.

(ЗВУК ЗВОНКА BUGLE)

KEYES: Итак, это призыв в первую очередь вдохновил "Taps".

ВИЛЛАНУЕВА: Вроде.Это звонок был заменен на "Отводы".

КЛЮЧ: ОК.

ВИЛЛАНУЕВА: И звонок, который я только что сыграл, был от французов. Он был написан еще в 1809 году. И, что интересно, это был любимый звуковой сигнал Наполеона.

КЛЮЧ: В самом деле?

ВИЛЛАНУЕВА: Да. И это был призыв, который будет звучать, как я уже сказал, в конце дня, чтобы сказать солдатам, чтобы они погасили свет, погасили свет и отправились спать.

KEYES: Но джентльмен, который в конечном итоге сочинил "Taps", имел проблемы с этой музыкой, не так ли?

ВИЛЛАНУЕВА: Да.Генерал Дэниел Баттерфилд подумал, что этот звонок был слишком формальным, чтобы завершить день. Поэтому он решил, что пересмотрит этот сигнал горна.

KEYES: Можете ли вы сыграть нам "Taps", как мы знаем сейчас?

ВИЛЛАНУЕВА: Да, вот «Отводы». Всего 24 заметки.

(ЗВУК ПЕСНИ "ТАПС")

KEYES: Это такая красивая песня. Я всегда хочу плакать каждый раз, когда слышу это. И вы играете на прекрасном инструменте. Расскажи нам об этом.

ВИЛЛАНУЕВА: Да, я играю на старинном инструменте 1860-х годов. На самом деле это называется громким звуком. И, конечно, импортирован из Франции. Он сделан из меди, имеет латунную гирлянду, которая окружает колокол, и это инструмент, который использовали военные горна во время Гражданской войны.

Теперь мелодия, которую я, конечно, только что сыграл, "Taps", была не столько написана генералом Дэниэлом Баттерфилдом, сколько фактически переработкой более раннего сигнала горна, который вышел из употребления незадолго до гражданской войны.Он попросил своего бригадного горнача, 22-летнего парня по имени Оливер Уилкокс Нортон, помочь ему переработать предыдущий сигнал горна в те 24 записи, которые мы сегодня знаем как «Тэпы».

КЛЮЧИ: Хорошо. Если вы только присоединяетесь к нам, меня зовут Эллисон Киз, и вы слушаете РАССКАЗАТЬ МНЕ БОЛЬШЕ из новостей NPR. Сегодня к нам в студии присоединился Яри Вильянуэва, горнист "Тапса" и историк. Как вы перешли от воинской поминальной службы к чествованию погибших военнослужащих?

ВИЛЛАНУЕВА: Ну, все началось, конечно, с моего опыта в оркестре ВВС.Я поступил в ВВС в 1985 году как трубач в Церемониальном Брассе, который является церемониальным подразделением оркестра ВВС США. Работая изо дня в день с почетным караулом, я хорошо ознакомился с протоколами военных похорон, а также с протоколами любых военных церемоний. И это, конечно же, привело к тому, что у меня появился не только опыт участия в военных похоронах в Арлингтоне, но и проведения церемоний в Белом доме, церемоний прибытия на базу ВВС Эндрюс, а до того, как я ушел на пенсию, я участвовал в похоронах бывшего президента Рональда. Рейган, а также бывший президент Джеральд Форд.

КЛЮЧЕЙ: Это большая ответственность. Но я должен вас спросить, похоже, это будет действительно эмоциональная работа. Как ты с этим справляешься?

ВИЛЛАНУЕВА: Это определенно эмоционально, потому что, когда вы произносите «Тэп» на военных похоронах, вы представляете страну в… прощаясь с тем, кто служил. И если вы решите, что хотите проявлять эмоции в каждом выступлении, вы не продержитесь больше месяца или около того. Так что мы склонны немного отступить и сосредоточиться на предстоящей миссии - озвучивать «Тэп» лучшее, что мы можем сделать на военных похоронах.И не только с эмоциональной составляющей, вы, как церемониальный трубач в Арлингтоне, также должны иметь дело с погодой. Сильная жара, сильный холод, дождь, снег - все это влияет на вашу производительность. Но вы должны быть уверены, что каждый раз, когда вы произносите "Taps", это для семьи, и вы хотите, чтобы это было идеально.

KEYES: Насколько я понимаю, вы сначала начинали как музыкант.

ВИЛЛАНУЕВА: Да, на самом деле я начала играть, когда училась в неполной средней школе, затем в средней школе и получила стипендию в консерватории Пибоди, где я получила степень музыкального образования. На самом деле ушел и преподавал в течение нескольких лет, затем поступил в Государственный университет Кента в Кенте, штат Огайо, чтобы получить степень магистра по игре на трубе, затем вернулся и поступил на службу в ВВС, был принят в оркестр ВВС и отлично провел 23 года. . Это было прекрасное время для меня, когда я мог выступать перед армией, делать то, что я очень люблю делать, выступать на трубе и горне.

KEYES: Я должен сказать, что "Taps" действительно сейчас часть нашей национальной культуры. Вы слышите это в фильмах, это играли в некоторых летних лагерях.Как он стал такой частью нашей культуры?

ВИЛЛАНУЕВА: Конечно, это стало частью нашей культуры, потому что об этом слышно много раз. В мире нет ни одного звукового сигнала, который можно было бы определить, услышав первые три ноты. И, конечно же, любой, кто был в летнем лагере или служил в армии, знает, что этот призыв звучит каждый вечер как последний призыв к выключению света. И, конечно же, множество слов, которые были вложены в эту конкретную песню, помогли ей проникнуть в нашу национальную совесть.

KEYES: Иногда они исполняются припевом. Хотя я думаю, что большинству людей лучше всего слышать этот единственный рог.

ВИЛЛАНУЕВА: Да. «Отводы» выполняются разными способами. И на самом деле, поскольку мы с нетерпением ждем 150-летия "Taps", организация, к которой я принадлежу, которая называется, достаточно уместно, TAPS 150, готовится выпустить компакт-диск, на котором у вас есть много версий "Taps, "включая некоторые вокальные исполнения.На диске будет как минимум четыре вокальных исполнения. У нас есть несколько исполнений "Taps" некоторыми известными трубачами, которые вложили свое время и таланты, чтобы превратить этот компакт-диск в действительно замечательный кусочек истории появления "Taps".

KEYES: И первые слова лирики, которые начинаются со дня, готовы, не так ли?

ВИЛЛАНУЕВА: Нет. На самом деле первые слова очень вдохновляли. Идти спать. Идти спать. Идти спать.

(ЗВУК СМЕХА)

ВИЛЛАНУЕВА: Тушите свет. Погасите свет. Погасите свет.

(ЗВУК СМЕХА)

KEYES: Расскажите нам остальную часть тех текстов, которые все немного знают.

ВИЛЛАНУЕВА: Ну, конечно, самое знакомое - день прошел, солнце ушло.

(ЗВУК ПЕСНИ, "ТАПС")

НЕИЗВЕСТНЫЙ ЛЮДИ: (Поет) День прошел, солнце ушло.

ВИЛЛАНУЕВА: С озер, с холмов, с неба ...

(ЗВУК ПЕСНИ, "ТАПС")

ЛЮДЕЙ: (Поют) С озера, с холмов, с неба...

ВИЛЛАНУЕВА: Все хорошо, спокойно отдыхай, Бог рядом.

(ЗВУК ПЕСНИ, "ТАПС")

ЛЮДЕЙ: (Поет) Все хорошо, спокойно отдыхай, Бог рядом.

ВИЛЛАНУЕВА: И это, наверное, самые знакомые нам тексты песен. И очень интересно, что хотя "Taps" является официальным звуковым сигналом военных, официальной лирики нет, потому что есть много других текстов, которые ей соответствуют.

КЛЮЧ: Интересно.Интересно, не могли бы вы рассказать нам, как он превратился из повседневного сигнала в погребальный обряд.

ВИЛЛАНУЕВА: Ну, вскоре после того, как песня была написана или отредактирована, еще в 1862 году, в одной из артиллерийских рот были похороны. И главный капитан, которого звали Джон Тидболл, решил, что он не хочет стрелять обычными тремя залпами над могилой, так как боялся, что эти три обычных залпа могут сказать врагу, что мы собираемся начать бой. очередной раз. Он просто сказал своему горну, чтобы он сказал: «Тапки.«Таким образом, это стало первым случаем, когда это было связано с военными похоронами. После Гражданской войны и« Тэпы », и стрельба из трех залпов стали частью наших военных похорон в том виде, в каком мы их знаем сегодня. И теперь это стало обычным делом. Вы услышите «Тапс» в День памяти и в День ветеранов.

КЛЮЧ: Я хочу спросить, однако, должны быть семьи военных, которые не могут позволить себе, чтобы к ним на службу приходил настоящий горнист. Какие у них есть варианты?

ВИЛЛАНУЕВА: Есть пара вариантов.Что ж, в Мэриленде я с гордостью могу сказать, что Национальная гвардия Мэриленда предоставит живого горна для любых военных похорон по запросу. Однако, если вы не можете найти живого горна в армии, есть несколько вариантов. Есть замечательная организация под названием Bugles Across America. Если вы зайдете на их веб-сайт, вы сможете найти горна в своем районе всего несколькими щелчками мыши. И тогда, конечно, последнее средство, которое у нас было бы, было бы цифровым или поддельным горном. И что это такое, это рог, похожий на мой, за исключением того, что в нем есть вставка, которую вы вставляете в колокол.А вставка на самом деле представляет собой небольшой MP3-плеер. Когда приходит время для "Taps", человек, держащий валторну - я не скажу, что это не так - он не играет на ней.

КЛЮЧИ: Верно.

ВИЛЛАНУЕВА: На самом деле он щелкает кнопкой, затем поднимает рог, и затем из колокола раздается звук «Тэп». И это замечательная запись. И это устройство уместно использовать, когда не можешь найти горнача.

КЛЮЧ: Позвольте мне вас спросить. В День поминовения многие люди готовят барбекю, ходят на пляж или что-то еще. Но очевидно, что это имеет гораздо более серьезное значение. Интересно, не могли бы вы поделиться с нами тем, что вы хотели бы, чтобы люди помнили в День памяти?

ВИЛЛАНУЕВА: В День поминовения, это день, когда мы на самом деле идем и посещаем могилы тех, кто служил нашей стране. Это те, кто отдал все, чтобы мы могли наслаждаться тем, чем мы собираемся насладиться на выходных - гулять с семьей, ходить на пляж, устраивать обеды и тому подобное. Поэтому важно, чтобы в выходные дни мы нашли несколько минут и поразмышляли над этими замечательными вещами.

Яри Вильянуэва - историк, работающий с метками, и бывший церемониальный горнист на Арлингтонском национальном кладбище. Сейчас он работает директором Почетного караула Национальной гвардии Мэриленда и присоединился к нам здесь, в студии в Вашингтоне, округ Колумбия, чтобы рассказать нам кое-что из истории "Taps" и сыграть для нас.

КЛЮЧ: Господин Вильянуэва, большое спасибо, что пришли.

ВИЛЛАНУЕВА: Спасибо большое.

KEYES: И мы собираемся использовать музыку с вашего грядущего компакт-диска "Taps 150", чтобы сыграть нас.Вот «Отводы для упавшего храбреца».

(ЗВУК ПЕСНИ "ОТВЕТЫ НА УПАДЕННУЮ ХРАНИ")

Авторское право © 2011 NPR. Все права защищены. Посетите страницы условий использования и разрешений на нашем веб-сайте www.npr.org для получения дополнительной информации.

стенограмм NPR создаются в срочном порядке Verb8tm, Inc., подрядчиком NPR, и производятся с использованием проприетарного процесса транскрипции, разработанного NPR. Этот текст может быть не в окончательной форме и может быть обновлен или изменен в будущем.Точность и доступность могут отличаться. Авторитетной записью программирования NPR является аудиозапись.

Откуда берутся «отводы»?

Звонки горна возникли не как музыка, а как общение. Их цель заключалась в том, чтобы передавать приказы на расстояние на открытом воздухе. Идут ли войска колонной, разбивают лагерь на склоне холма или сражаются во время битвы, сигнал горна мог быть услышан и понят всем полком сразу.То же самое можно сказать и об использовании барабанов в армии, и здесь есть сходства: поскольку на горн можно было сыграть только несколько различных звуков, ритмы - это то, что главным образом отличает один звук от другого.

Считается, что традиция играть в стэки на военных похоронах началась во время Гражданской войны, когда противоборствующие линии фронта находились достаточно близко друг к другу, чтобы выстрелить из трех залпов по захоронению, что по-прежнему остается американской военной традицией, могло вызвать противник подумал, что атака началась.

Горн времен Гражданской войны были адаптированы из тех, что использовались в эпоху Наполеона во Франции. Двумя наиболее известными, если только по старым фильмам, являются Reveille и Charge . Были призывы ко всем солдатским действиям, включая Беспорядок, Сборка, Отступление, Конь, К оружию, и даже Закрепить штыки .

Генерал Дэниел Баттерфилд из Нью-Йорка проявил особый интерес к звуковым сигналам, используемым в его полку. Он даже разработал специальный короткий звонок, который разыгрывался перед привычными правилами, чтобы люди его полка были уверены, что данный звонок - и, следовательно, приказ - предназначен для них в суматохе битвы.

Баттерфилд хотел изменить звонок, используемый для объявления о безопасном конце дня, Lights out , основанный на французском звонке из горна, который, как считается, был любимым Наполеоном. Баттерфилд чувствовал, что звонок был слишком жестким и формальным, и хотел создать такой, который лучше передавал бы отдых, используя более длинные ноты, а не короткие стаккато, обычно используемые в звонках горна. Работая со своим горнистом Оливером Уилкоксом Нортоном, он исправил старый призыв в июле 1862 года, который сформировал простую и элегантную мелодию, используя 24 ноты и всего четыре высоты звука.В конце концов, Нортон играл в нее, и другие горны Союза быстро приняли ее. Впоследствии к мелодии иногда добавлялись тексты песен, которые использовались в летних лагерях в конце дня, самая известная из которых - «Day is Done».

Эта мелодия, ударов следует за татуировкой , сигналом барабана или звуком горна, который приказывает солдатам вернуться в каюту и приготовиться ко сну. Названия этих двух звонков имеют одинаковое происхождение: слово tattoo происходит от taptoe , голландское слово, означающее «закрытые краны», которое использовалось, чтобы сказать хозяевам таверны прекратить подавать пиво солдатам, которые должны были вернуться в свои лагеря.(Эта татуировка не связана с татуировкой , нанесенной чернилами на коже, которая происходит от таитянского слова tatau .) Возможно, что название вызова taps пришло непосредственно из другого типа "кранов" в целом: «постукивание по барабанам» или сигнал, который слышали многие солдаты, чтобы указать, что настало время «выключить свет», когда горна не было.

Считается, что традиция играть в стэки на военных похоронах началась во время Гражданской войны, когда противоборствующие линии фронта находились достаточно близко друг к другу, чтобы выстрелить из трех залпов по захоронению, что по-прежнему остается американской военной традицией, могло вызвать противник подумал, что атака началась.Торжественный сигнал горна сменил залпы. Сегодня стук обычно следует за залпами на военных похоронах, как и в случае, пожалуй, самого известного исполнения постукивания на похоронах Джона Ф. Кеннеди. Военный горнист Кейт Кларк слегка пропустил шестую ноту ударов, и многие слушатели пришли к выводу, что ошибка, скорее всего, сделанная из-за холодной погоды, добавила эмоции удушья или рыданий к исполнению достойного звонка.

Как возникли «перехватчики»? - ИСТОРИЯ

Происхождение «Тэпс», отличительной мелодии из горна, которую играли в U. Военные похороны и мемориалы, а также как сигнал отбоя солдатам в ночное время, восходят к Гражданской войне в США.

В июле 1862 года американский генерал Дэниел Баттерфилд и его бригада расположились лагерем в Харрисон-Лэндинге, штат Вирджиния, выздоравливая после Семидневных сражений возле Ричмонда. Неудовлетворенный стандартным звуковым сигналом, используемым в армии, чтобы указать войскам, что пора ложиться спать, и считая, что сигнал должен звучать более мелодично, Баттерфилд переработал существующий звуковой сигнал, который использовался для обозначения конца дня.После того, как его бригадный горнист, рядовой Оливер Уилкокс Нортон, сыграл ее для мужчин, горны из других подразделений заинтересовались мелодией из 24 нот, и она быстро распространилась по всей армии и даже завоевала популярность у конфедератов.

Вскоре после того, как Баттерфилд создал «Taps», в нее впервые сыграли на военных похоронах для канонира Союза, погибшего в бою. Командир этого человека, капитан Джон Тидболл, решил, что сигнал горна будет безопаснее, чем традиционный выстрел из трех ружейных залпов над могилой солдата, действие, которое ближайший враг не мог принять за атаку.

Что касается названия «Taps», наиболее вероятное объяснение состоит в том, что оно исходит из того факта, что до сигнала горна Баттерфилда за звуковым сигналом последовали три барабанных удара, получившие название «Drum Taps», а также «Отводы», а затем просто «Отводы». Когда звонок Баттерфилда заменил барабанный бой, солдаты стали называть его «Тэпс», хотя, по словам историка «Тэпс» и эксперта по звуку горна Яри Вильянуэва, это было неофициальное прозвище. Он отмечает, что звуковой сигнал Баттерфилда был официально известен как «Тушить огни» в американских военных уставах до 1891 года.С того времени «Отводы» также были официально признанной частью военных похорон США.

Сегодня на плантации Беркли, историческом поместье, расположенном в районе Харрисон-Лендинг, стоит памятник, посвященный происхождению «тапов». Плантация Беркли также является местом рождения Бенджамина Харрисона V, подписавшего Декларацию независимости, и Уильяма Генри Харрисона, девятого президента страны.

ПРОЧИТАЙТЕ БОЛЬШЕ: 400-летняя история Национальной гвардии США

История знаменитого звонка горна, "Тэп"

Мощный звук горна, играющего "Тэп", - это призыв вспомнить тех, кто отдал свою жизнь на службе США.

Рожденная французским звуковым сигналом, мелодия, известная как «Taps», была переработана и использовалась во время Гражданской войны как призыв к выключению света. В конце 1800-х годов армия официально приняла мелодию для использования на военных похоронах и поминальных службах.

Сегодня играются 24 скорбных ноты, составляющие «Taps», чтобы почтить память членов всех пяти родов вооруженных сил: армии, флота, морской пехоты, ВВС и береговой охраны.

В День памяти эта задумчивая мелодия, глубоко укоренившаяся в нашей национальной идентичности, звучит на поминальных церемониях по всей стране.Последний звонок горна - знак уважения и дань уважения как известным, так и неизвестным.

В дополнение к военным похоронам, возложению венков и поминальным службам, «Taps» также играют по вечерам на военных базах США. Конгресс назвал «Taps» официальной «песней памяти» в Законе о разрешении на оборону 2013 года.

Горнист каждый вечер на Арлингтонском национальном кладбище играет «Тапс», чтобы обозначить конец дня и отдать дань уважения тем, кто погиб за свою страну.

Никакой официальный протокол не сопровождает звучание «Тапса» в сумерках, но когда он играет на военных похоронах и поминальных службах, военнослужащие салютуют от первой до последней ноты. Гражданские могут прикладывать правую руку к сердцу, но это не обязательно.

Эллисон Киз из NPR в 2011 году взяла интервью у историка «Отводов» Яри Вильянуэва об истории, эволюции и значении «Отводов» и Дня памяти. Вильянуэва 23 года играл в «Тапс» на военных похоронах на Арлингтонском национальном кладбище.Если вы хотите послушать интервью и узнать больше, нажмите здесь.

История кранов | AUSA

24 Заметки, вызывающие глубокие эмоции

MSG Яри А. Вильянуэва, ВВС США

Из всех военных гудков ни один не распознается так легко и не вызывает эмоций, как звонок Taps. Мелодия красноречива и навязчива, а история ее происхождения интересна и несколько омрачена противоречиями. В британской армии аналогичный призыв, известный как Last Post, звучал над могилами солдат с 1885 года, но использование Taps уникально для вооруженных сил Соединенных Штатов, поскольку призыв звучит на похоронах, возложении венков и поминальных службах.

Вплоть до гражданской войны призыв пехоты к Lights Out был изложен в «Тактике» Сайласа Кейси (1801–1882), заимствованной у французов. Музыка для «Тапса» была изменена генералом Союза Дэниелом Баттерфилдом для его бригады (Третья бригада, Первая дивизия, Пятый армейский корпус, Потомакская армия) в июле 1862 года.

Дэниел Адамс Баттерфилд (31 октября 1831-17 июля 1901) был родился в Ютике, Нью-Йорк, окончил Юнион-колледж в Скенектади. Он был восточным суперинтендантом компании American Express в Нью-Йорке, когда разразилась гражданская война.Несмотря на отсутствие военного опыта, он быстро поднялся в звании. Полковник 12-го полка милиции штата Нью-Йорк, он был произведен в звание бригадного генерала и командовал бригадой V корпуса Потомакской армии. 12-й служил в долине Шенандоа во время кампании Bull Run. Во время кампании на полуострове Баттерфилд сыграл заметную роль, когда во время битвы при Гейнс-Милл, несмотря на травму, он захватил знамя 3-го Пенсильванского полка и сплотил полк в критический момент битвы.Спустя годы он был награжден Почетной медалью за этот подвиг.

Как гласит история, генерал Баттерфилд не был доволен призывом к выключению света, посчитав, что звонок был слишком формальным, чтобы сигнализировать об окончании дня. С помощью бригадного горна Оливера Уилкокса Нортона Баттерфилд написал отводы, чтобы почтить память своих людей, находясь в лагере в Харрисона-Лэндинге, штат Вирджиния, после битвы за Седьмой день. Эти сражения происходили во время Кампании на полуострове 1862 года. Призыв, прозвучавший в ту ночь в июле 1862 года, вскоре распространился на другие части армии Союза и даже был использован конфедератами.После войны Тапс стал официальным гудком.

В высшей степени романтичный рассказ о том, как Баттерфилд составил призыв, всплыл в 1898 году после журнальной статьи, написанной тем летом. В августовском выпуске журнала Century Magazine за 1898 год была опубликована статья Густава Коббе, историка музыки и критика, «Труба в лагере и битве». Он писал о происхождении звуковых сигналов во время Гражданской войны и, ссылаясь на Тэпс, писал:

Говоря о наших трубных сигналах, я намеренно опустил тот, которым казалось наиболее подходящим завершить эту статью, поскольку это призыв, который закрывает солдатский день.. . . Отбой. Мне не удалось отследить этот звонок в какую-либо другую службу. Если это кажется вероятным, он исходил от майора Сеймура, он издал для нашей армии самый красивый из всех звуков трубы.

Коббе использовал в качестве авторитета Армейское Руководство по тактике пехоты, подготовленное генерал-майором Эмори Аптоном в 1867 году (пересмотренное в 1874 году). Звуковые сигналы в руководстве были составлены майором (позже генералом) Трумэном Сеймуром из 5-й артиллерийской артиллерии США. В этих руководствах Taps назывался Lights Out, поскольку он должен был заменить Lights Out, которые не нравились Баттерфилду.Название вызова не было изменено до позднего времени, хотя в других руководствах его стали называть Тапс, потому что большинство солдат знали его под этим именем. Поскольку Сеймур отвечал за музыку в армейском руководстве, Коббе предположил, что он написал звонок. Неспособность Коббе найти источник Light's Out (Taps) побудила Оливера У. Нортона из Чикаго написать письмо, в котором утверждалось, что он знает, как произошел звонок, и что он был первым, кто его выполнил. Нортон писал:

Чикаго, 8 августа 1898 г.

Мне было очень интересно прочитать статью г. Густав Коббе о звуках трубы и горна в августовском веке. Г-н Коббе говорит, что ему не удалось отследить происхождение вызова, который сейчас используется для Taps, или «Иди спать», как его обычно называют солдаты. Поскольку я не могу указать происхождение этого звонка, я думаю, что следующее заявление может быть интересно г-ну Коббе и вашим читателям ... В начале гражданской войны я был горнистом в штабе бригады Баттерфилда. Подразделение Меролла, Корпус Фитц-Джона Портера, Потомакская армия.Вплоть до июля 1862 года призыв пехоты к Тапсу был изложен в «Тактике Кейси», который, по словам Коббе, был заимствован у французов. Однажды, вскоре после семидневных боев на полуострове, когда Потомакская армия лежала в лагере в Харрисоновской Гавани, генерал Дэниел Баттерфилд, тогда командующий нашей бригадой, послал за мной и показал мне кое-какие записи о посохе, написанные на карандаш на обратной стороне конверта, попросил меня озвучить их на моем горне. Я делал это несколько раз, играя музыку, как написано. Он несколько изменил ее, удлиняя одни ноты и сокращая другие, но сохранив мелодию в том виде, в котором он впервые дал ее мне. Получив это к своему удовлетворению, он посоветовал мне после этого озвучить этот звонок для Taps вместо обычного звонка. В ту тихую летнюю ночь музыка была прекрасна и звучала далеко за пределами нашей бригады. На следующий день меня посетили несколько горнистов из соседних бригад и попросили копии нот, которые я с удовольствием снабдил. Я думаю, что не было отдано общего приказа из армейского штаба, разрешающего замену этого требования регламентом, но поскольку каждый командир бригады проявлял свое собственное усмотрение в таких второстепенных вопросах, этот призыв постепенно принимался через Потомакскую армию.Мне сказали, что он был доставлен в западные армии 11-м и 12-м корпусами, когда они подошли к Чаттануге осенью 1863 года и быстро прошли через эти армии. В то время я не осмеливался расспрашивать генерала Баттерфилда, но, судя по тому, как мне был дан звонок, я не сомневаюсь, что он составлял его в своей палатке в Гавани Харрисона. Я думаю, что генерал Баттерфилд живет в Колд Спринг, Нью-Йорк. Если вы считаете, что этот вопрос достаточно интересен, и желаете написать ему по этому поводу, я не сомневаюсь, что он подтвердит мое заявление.-Oliver W. Norton

Редактор написал Баттерфилду, как это было предложено Нортоном. В ответ на запрос редактора Century генерал Баттерфилд из Gragside, Cold Spring, от 31 августа 1898 года написал:

Я припоминаю, в моей смутной памяти, существенную истинность заявления, сделанного Нортон из 83-го округа, насчет звуковых сигналов. Его письмо производит впечатление, что я лично писал заметки к звонку. Факты таковы, что в то время я мог озвучивать призывы к горну как необходимую часть военных знаний и инструкций для офицера, командующего полком или бригадой.Получил это как командир полка. Я составил призыв к моей бригаде, чтобы предшествовать любым вызовам, указывая, что это были вызовы или приказы только для моей бригады. Это было очень полезно и имело большое влияние на марше и в битве. Это давало мне возможность заставить всю мою команду, временами, маршировать, преодолев более мили по дороге, мгновенно останавливаться и лечь, и все встать и начать движение в один и тот же момент; продвигаться в боевом порядке одновременно, в действии и атаковать и т. д. Это избавляет от усталости.Мужчинам очень понравился их зов, и они начали петь мое имя. Это были три ноты и улов. Я не могу написать музыкальную ноту, но заставил свою жену написать ее, потому что я присвистнул ее и приложил. Когда звонили, мужчины пели «Дэн, Дэн, Дэн, Баттерфилд, Баттерфилд» в ноты. Позже, в битве, или в некоторых тяжелых обстоятельствах, или при наступлении трудностей, они иногда пели: «Черт, черт, черт, Баттерфилд, Баттерфилд».

Звонок Тэпса не казался таким гладким, мелодичным и музыкальным, как должен быть, и я позвал кого-то, кто мог писать музыку, и практиковал изменение звонка Тэпа, пока он не подошел моему уху. а затем, как пишет Нортон, получил ее по своему вкусу, не имея возможности писать музыку или зная техническое название какой-либо заметки, а просто на слух расположил ее, как описывает Нортон. Я не вспомнил его в связи с этим, но его рассказ в основном верен. Не окажете ли вы мне услугу, чтобы отправить Нортону копию этого письма на вашей пишущей машинке? У меня нет. -Дэниел Баттерфилд

На первый взгляд кажется, что это истинная история происхождения Тапсов. Действительно, во многих статьях, написанных о Тапсе, эта история упоминается как начало ассоциации Баттерфилда с призывом. Конечно, Баттерфилд никогда не изо всех сил претендовал на признание его состава, и только в статье Century выяснилось его происхождение.

Однако в рассказах Баттерфилда и Нортона есть существенные различия. Нортон говорит, что музыка, подаренная ему Баттерфилдом в тот вечер, была записана на конверте, а Баттерфилд написал, что он не умеет читать или писать музыку! Кроме того, слова Баттерфилда, кажется, предполагают, что он не сочинял мелодию в присутствии Нортона, а фактически аранжировал или исправлял уже существующую. Как командир бригады, он знал о сигналах горна, необходимых для передачи команд войск. Все офицеры того времени должны были знать звонки и, как ожидается, уметь играть в горн.Баттерфилд ничем не отличался - он мог играть на горн, но не мог читать ноты. Как полковник 12-го полка Нью-Йорка, перед войной он приказал своим людям хорошо знать вызовы и учения.

Чем объясняются различия в рассказах? Мои исследования показывают, что Баттерфилд не сочинял Taps, а фактически исправлял предыдущий звонок. Для многих это звучит кощунственно, но факт в том, что Тапс существовал в ранней версии названия «Тату». В качестве сигнала к концу дня армии использовали татуировку, чтобы подать сигнал войскам, чтобы подготовить их к перекличке перед сном.Звонок был использован, чтобы предупредить солдат, чтобы они прекратили вечернюю выпивку и вернулись в свои гарнизоны. Он прозвучал за час до последнего призыва дня тушить все пожары и огни. Эта ранняя версия содержится в трех руководствах: руководстве Винфилда Скотта (1786-1866) 1835 года, руководстве Сэмюэля Купера (1798-1876) 1836 года и руководстве Уильяма Гилхэма (1819–1872 гг. ) 1861 года. Татуировка Скотта использовалась с 1835 по 1860 годы. Вторая версия татуировки вошла в обиход незадолго до гражданской войны и использовалась на протяжении всей войны, заменив татуировку Скотта.

Тот факт, что Нортон говорит, что Баттерфилд сочинил «Отводы», не подлежит сомнению. Он передавал факты такими, какими он их помнил. Его вывод о том, что Баттерфилд написал Тапс, можно объяснить наличием второй Татуировки. Скорее всего, вторая татуировка, за которой последовали «Огни тушения» (первые восемь тактов сегодняшней татуировки), звучала Нортоном во время войны.

Кажется возможным, что эти два призыва были озвучены, чтобы положить конец солдатскому дню с обеих сторон во время войны.Следовательно, должно быть очевидно, что Нортон не знал ранней Татуировки, иначе он сразу же узнал бы ее в тот вечер в палатке Баттерфилда. Если вы посмотрите на события того вечера, Нортон вошел в палатку Баттерфилда и сыграл ноты, которые уже были записаны на конверте. Затем Баттерфилд несколько изменил ее, удлиняя одни ноты и сокращая другие, но сохранив мелодию в том виде, в котором он ее впервые дал. Если вы сравните это утверждение, глядя на современные метчики, вы увидите, что именно это случилось с тем, что превратило раннюю татуировку (Скотта) в метчики.Баттерфилд, как указано выше, был полковником до войны, и в общем приказе № 1, изданном им 7 декабря 1859 г., содержался приказ: Офицеры и унтер-офицеры должны быть хорошо знакомы с первыми тридцатью страницами Тома. . 1, «Тактика Скотта», и готов ответить на любые вопросы в отношении того же самого предшествующего учению, заказанного выше, «Тактика Скотта» включает в себя звуковые сигналы, которые Баттерфилд, должно быть, знал и использовал.

Если бы Баттерфилд использовал тактику Скотта для упражнений, то вполне возможно, что он использовал бы вызовы, как указано в руководстве.Наконец, трудно поверить, что Баттерфилд мог сочинить что-нибудь в июле того же года, после битв Семидневных событий, в которых Потомакская армия Союза была разбита армией Ли Северной Вирджинии. С обеих сторон пострадали более двадцати шести тысяч человек. Баттерфилд потерял более 600 человек 27 июня в битве при Гейнс-Милле и сам был ранен. Среди жары, влажности, грязи, комаров, дизентерии, брюшного тифа и всеобщего убожества лагерной жизни в начале июля трудно себе представить, что можно что-то написать.

В интересах исторической точности, следует отметить, что не генерал Баттерфилд сочинил «Тапс», а то, что он переделал предыдущий звонок в современный гудок, известный как «Тэпс». Это не означает, что он лишен заслуг. Это только для того, чтобы привести вещи в правильное историческое положение. После Кампании на полуострове Баттерфилд служил на 2-м Булл-Ран, Антиетаме и на высотах Мэри в битве при Фредериксбурге. Благодаря политическим связям и своим административным способностям он стал генерал-майором и служил начальником штаба Потомакской армии Союза под командованием генералов Джозефа Хукера и Джорджа Мида.Он был ранен в Геттисберге, а затем переведен в Западный театр. К концу войны он получил звание бригадного генерала и остался в армии после Гражданской войны, где служил суперинтендантом военкомата в Нью-Йорке и полковником 5-го пехотного полка. В 1870 году после ухода из армии Баттерфилд вернулся к работе в компании American Express. Он был ответственным за ряд специальных общественных церемоний, включая похороны генерала Уильяма Текумсе Шермана в 1889 году.Помимо своей связи с Taps, Баттерфилд также разработал систему значков корпуса, которые представляли собой отличительные формы цветной ткани, пришитые к униформе для различения подразделений.

Баттерфилд умер в 1901 году. Его могила - самая богато украшенная на кладбище в Вест-Пойнте, несмотря на то, что он никогда не посещал ее. Есть также памятник Баттерфилду в Нью-Йорке возле Могилы Гранта. Ни на одном из памятников нет ничего, что упоминало бы о связи Тапса или Баттерфилда с призывом. На его похоронах прозвучал сигнал.

Как это стало ассоциироваться с похоронами? Самое раннее официальное упоминание об обязательном использовании метчиков на военных похоронных церемониях можно найти в Правилах пехотных учений армии США от 1891 года, хотя, несомненно, они использовались неофициально задолго до того времени под прежним названием Extinguish Lights.

Первое использование кранов на похоронах во время Полуостровной кампании в Вирджинии. Капитан Джон К. Тидболл из батареи А 2-й артиллерийской группы приказал сыграть в погребение канонира, погибшего в бою.Поскольку противник был близко, он беспокоился, что традиционные 3 залпа возобновят бой.

Во время кампании на полуострове в 1862 году солдат батареи Тидболла - А 2-й артиллерийской - был похоронен в то время, когда батарея занимала передовую позицию, скрытую в лесу. Было небезопасно стрелять обычными тремя залпами над могилой из-за близости врага, и капитану Тидболу пришло в голову, что звучание хлопков было бы самой церемонией, которую можно было бы заменить.Возникший таким образом обычай был принят во всей Потомакской армии и, наконец, подтвержден приказами. Паб полковника Джеймса А. Мосса. Издательство Джорджа Банты Менаша Висконсин 1913 г. Элбридж Коби в «Армейском разговоре» (Принстон, 1942), стр. 208 утверждает, что именно батарея B третьей артиллерийской орудия впервые применила ответвления на военных похоронах.

Это первое звучание Taps на военных похоронах запечатлено в витражах в часовне Центуриона (часовня Old Post) в Форт-Монро, штат Вирджиния.Окно, созданное Р. Гейслером из Нью-Йорка по картине Сиднея Кинга, было освящено в 1958 году и показывает горна и флаг на половине посоха. На этой фотографии мальчик-барабанщик стоит рядом с горностаем. Внук этого барабанщика купил плантацию Беркли, где находится Harrisons Landing. Также отмечается место, где родился Тапс. В данном случае - у памятника, расположенного на территории плантации Беркли. Этот памятник Тапсу был установлен Американским легионом Вирджинии и освящен 4 июля 1969 года.Это место также богато историей, так как среди Харрисонов с плантации Беркли были Бенджамин Харрисон и Уильям Генри Харрисон - оба президента США и один из них, подписавший Декларацию независимости.

Следует отметить, что существуют и другие истории происхождения тапсов. Один из популярных - мальчик с севера, убитый в боях за юг. Его отец, Роберт Эллисон, капитан армии Союза, наткнулся на тело своего сына на поле боя и нашел записи для Тапса в кармане униформы конфедератов мертвого мальчика. Когда генерал профсоюзов Дэниел Сиклз услышал эту историю, ему были озвучены записи на похоронах мальчика. Нет никаких доказательств, подтверждающих историю или существование капитана Эллисона. Как и многие другие обычаи, эта торжественная традиция продолжается и сегодня. Хотя Баттерфилд просто переделал предыдущий сигнал горна, его роль в создании этих 24 нот дает ему место в истории музыки, а также в истории войны.

Как только в ту ночь в июле 1862 года прозвучали «Тапс», слова были поставлены вместе с музыкой.Первыми были «Иди спать, иди спать». Шли годы, было создано гораздо больше версий. Официальных слов в музыке нет, но вот некоторые из наиболее популярных стихов:

День кончился, солнце ушло,
С холмов, с озера,
С небес.
Все хорошо, спокойно отдыхай,
Бог близок.

Иди спать мирным,
Да солдат или матрос,
храни бог.
На суше или в бездне,
В безопасности во сне.

Любовь, спокойной ночи, Ты должен идти,
Когда день и ночь
Ты так нужен?
Все хорошо. Ускоряет все
На отдых.

Гаснет свет; И вдалеке
Проходит день, И звезды
сияют,
Прощай; День прошел,
Ночь.

Благодарность и хвала, За наши дни,
'Под солнцем, под звездами,
' Под небом,
По мере того, как мы идем, Это мы знаем,
Бог близок.

Яри А. Вильянуэва - старший сержант оркестра ВВС США на базе ВВС Боллинг в Вашингтоне. Выпускник Консерватории Пибоди и Государственного университета Кента, он в настоящее время работает над выставкой, которая будет открыта на Арлингтонском национальном кладбище, и исследует то, что, как мы надеемся, приведет к работе под названием «День настал».... История звонков в США с особым вниманием к трубкам.

Почему название «Отводы»?

ПОЧЕМУ НАЗВАНИЕ «ОТВЕРСТИЕ»?

Taps - это последний вызов вечера в армии США. Звонок звучит с интервалом после Тату. Есть несколько объяснений названия Taps и значения Taps. Это не аббревиатура, хотя существуют две организации, использующие эту аббревиатуру.T.A.P.S. - Программа помощи при трагедиях и TAPS - Атлантическое общество паранормальных явлений.

Одно из объяснений состоит в том, что Taps происходит от голландского слова Tap-toe или Тату. Призыв Тату использовался для того, чтобы собрать солдат для последней переклички дня. Татуировка могла появиться во время Тридцатилетней войны (1618–1648) или во время войн короля Вильгельма III в 1690-х годах. Слово «татуировка» в этом контексте происходит от голландского «кран» (кран или кран) и «палец» (отрезать). Когда приходило время бросать пить на вечер и возвращаться на пост, ректор или дневной офицер в сопровождении сержанта и барабанщика шел по городу, отбивая сигнал.Что касается военных уставов, была предписана перекличка, которую нужно было провести в «время тапто», чтобы убедиться, что все войска вернулись на свои позиции. Не исключено, что слово Тату превратилось в Тапс. Татуировку также называли Tap-toe, и, как это часто бывает с военным жаргоном, она была сокращена до Taps.

Другое, более вероятное объяснение состоит в том, что название Taps было заимствовано из ритма барабанщика. За избиением «Татуировки» барабанным корпусом последовало бы избиение Барабанщиком Стражи трех разных ударов в барабаны с четырехзначным интервалом для военной эволюции «Огни тушения».Во время Гражданской войны в США «Тушение огней» использовалось как последний сигнал дня и, как следует из названия, был сигналом к ​​тушению всех пожаров и огней. После звонка было произведено три одиночных удара в барабан с интервалом в четыре счета. Это было известно как «Барабанные удары» или в обычном использовании солдат «Тэпы» или «Тэпы». Есть много упоминаний о термине «краны» до войны и во время конфликта, до того, как появился известный нам всем звуковой сигнал.Таким образом, барабанный бой, который последовал за огнями тушения, стал называться простыми солдатами «Тэпами», и когда в июле 1862 года был введен новый звуковой сигнал, заменяющий более формальный звук «Огни тушения» (который не нравился Баттерфилду), звук горна также был стали известны как «Отводы».

текстов песен или слов для прослушивания

Новый звуковой сигнал (также известный как «Колыбельная Баттерфилда») в обычном употреблении называется «Тэп», потому что он использовался с той же целью (сигнализировать о том, что гаснет свет), что и три барабанных удара.Однако армия США по-прежнему называла его Extinguish Lights и официально не меняла название на Taps до 1891 года. Как только Taps прозвучали той ночью в июле 1862 года, слова были вложены в музыку. Первыми были: «Иди спать, иди спать».

From Two Bugle Calls by OW Norton

С годами было создано гораздо больше версий. Благодаря исследованиям я обнаружил много стихов. Так же искал автора текстов самого популярного текста на мелодию Тапса «День настал»

День кончился, Солнце ушло,


Из озера, С холма,
С неба.
Все хорошо, Покойся спокойно,
Бог близок.

В 1999 году я получил информацию, что первые два стиха, которые я перечисляю ниже, могут быть приписаны Ракарду Херду. Херд был членом класса 1878 года Пенсильванского военного колледжа, который позже стал университетом Уайденера, и попечителем с 1895 по 1922 год. Говорят, что он сочинил тексты песен к Taps, которые сейчас используются почти каждым отрядом мальчиков и девочек в Америка. Университет регулярно дает разрешение на их использование отрядам скаутов и другим группам, поскольку права на защищенные авторским правом тексты песен были завещаны П.M.C. а затем Widener мистером Хёрдом и его потомками. Действительно, во многих ранних цитированиях текстов к Тапсу в качестве автора упоминается военный колледж Пенсильвании или мистер Херд. Университет находился в процессе создания фотокопии датированной публикации или датированной и подписанной рукописи, которая предшествовала бы любым другим существующим публикациям тех же текстов песен Taps. Может случиться так, что Херд является первоначальным автором, или он позаимствовал чьи-то слова.

По состоянию на эту дату мы не видели никаких доказательств. Но продолжим исследования.

До тех пор, пока не будут найдены оригинальные документы Rukard Hurd, в которых он передает или продает авторские права на эти тексты для Taps, мы должны указать автора как «неизвестного».

Эти слова также приписываются Форресту В. Гэзу, который работал в Гражданском корпусе охраны природы в 1930-х годах. Газ указан как автор книги Лесли Александра Лейси «Солдаты-гражданские охранники в Великой депрессии».

Другой так называемый автор слов к Тапсу - Гораций Лоренцо Трим (февраль.26 февраля 1849 г. 19, 1915), который был солдатом гражданской войны. Хотя он во многих местах в Интернете указан как тот, кто написал слова Тапсу, нет никаких доказательств того, что он написал текст песни

«День готов».

Вот слова, которые он написал:

Здесь, на отдыхе со всеми благами
Он сделал все возможное для своей страны
Положи флаг ему на грудь
Товарищ, отдыхай.

ПОЖАЛУЙСТА, ПОМОГИТЕ НАМ ПОЖЕРТВОВАНИЕМ
ВАША ПОМОЩЬ ПОДДЕРЖИВАЕТ РАБОТУ ВЕБ-САЙТА БЕЗ РЕКЛАМЫ
Вы можете безопасно сделать пожертвование, используя ссылки справа. СПАСИБО!!
Если у вас возникли проблемы со ссылкой PayPaL, используйте эту:
https://www.paypal.me/TapsBugler

Итак, Интернет снова ошибается и распространяет миф об истинном авторе «Day is Done».

Кто бы ни был истинным автором,
эти тексты очень трогательны и пронзительны.

День кончился, Солнце ушло,
С озера, С холма,
С неба.
Все хорошо, Покойся спокойно,
Бог близок.

Вот запись вокального исполнения Taps (аранжировка Яри Вильянуэва) с компакт-диска


«Day is Done - Music Commemorating the 150th Anniversary Taps»

В музыке нет официальных слов, но ниже приведены некоторые из наиболее популярных стихов.

День кончился, Солнце ушло,
С озера, С холма,
С неба.
Все хорошо, Покойся спокойно,
Бог близок.

Благодарность и хвала, Для наших дней,
Под солнцем, Под звездами,
Под небом,
По мере того, как мы идем, Это мы знаем,
Бог близок.

Гаснет свет; И вдалеке
Проходит день, И звезды
сияют,
Прощай; День прошел,
Ночь.

Спи, Спи мирный,
Пусть Солдат или Моряк,
Храни Господи.
На суше или в глубине,
Спокойно.

Любовь, спокойной ночи, Ты должен идти,
Когда день, И ночь
Ты так нужен?
Все хорошо. Ускоряет все
К отдыху

© авторское право 2010 tapsbugler.com

ЕСЛИ ВАМ НРАВИТСЯ ЭТА ИНФОРМАЦИЯ, ПОЖАЛУЙСТА, СДЕЛАЙТЕ ПОЖЕРТВОВАНИЕ
, ЧТОБЫ МЫ МОЖЕМ ПРОДОЛЖИТЬ НАШИ ИССЛЕДОВАНИЯ

Вот еще одна настройка отводов.
Elegy Даниэля Элдера включает знаменитую мелодию, а также оригинальные стихи и новую музыку Элдера.
