Держатель электродов для сварочного аппарата

Держатель электродов для сварочного аппарата, представляет собой зажимное устройство для надежного удержания электрода в любом положении.
Сварочный кабель крепится к держателю через полую изолированную ручку или через не изолированную металлическую вилку.

Виды сварочных держателей

Конструкция держателя электрода обеспечивает быструю и простую замену электрода. Используются два основных типа держателей электродов: изолированные
и не изолированные.

Держатели электродов изготавливаются разных размеров, а производители имеют собственную систему обозначений. Каждый держатель предназначен для использования в пределах определенного диапазона диаметров электродов и сварочного тока.

При сварке напряжением 300 ампер, вам понадобится держатель мощнее, чем при сварке на 100 ампер. Если держатель слишком маленький, он будет перегреваться.

Вначале рассмотрим самые простые держатели, а проще сказать- самодельные, они были очень популярны лет 25 назад, при «совке». Но несмотря на это, самодельные держатели легко изготовить, да и служат они достаточно долго.

Вилка или трезубец

Самый распространенный вид самодельного держателя электродов для сварочного аппарата- вилка, в первом варианте изготавливается из арматуры и трубки. Подробно показан в видео.

Второй, более сложный вариант- уголок, арматура и трубка. На схеме достаточно наглядно показано устройство такого держателя.

Следующий пример самостоятельного изготовления держателя- трубка с зажимом:

Помимо схем внимательно посмотрите видео, очень хорошо показан весь процесс изготовления держателей.

Из соображений безопасности, при выполнении работ, старайтесь использовать только изолированные держатели. Не изолированные держатели не рекомендуются, потому что они могут быть случайно замкнуты при столкновении с заготовкой во время сварки.

Прищепка

Самый распространенный вид держателей электродов для сварочного аппарата- это прищепка. Пользуются популярностью из- за своей простоты, надежности и сравнительно недорогой цены. В продаже можно встретить как изделия отечественных производителей, так и импортного производства, включая Китай.

Во время эксплуатации, подпружиненного электрододержателя, так еще называют держатель электродов для сварочного аппарата, есть некоторые тонкости. Рассмотрим на примере держателя электродов, немецкого производителя ABICOR BINZEL. Держатель действительно сделан качественно и надежно.

Как видим на фото, держатель сделан просто, мощная пружина- хорошо держит электрод, а болтовой крепеж кабеля надежно соединяет кабель с держателем, не допуская нагрева держателя. Другие типы соединений держателя с кабелем, бывают не совсем качественными, например как на этом фото.

В этом варианте кабель, как правило, соединяют при помощи пайки, с последующей подтяжкой болтами. Вариант неплохой, но как показывает практика, при больших объемах сварки, электродами большого диаметра, держатель начинает греться, а при нагреве пайка выпадает.

Повторюсь- это касается больших объемов сварки и больших токов, для сварки дома и на даче, вполне рабочий вариант.

Винтовой

Сравнительно недавно появился в ассортименте производителей- винтовой держатель электродов. С помощью держателя такого типа хотели исправить «старую болезнь» прищепок- не всегда качественную фиксацию электрода, в процессе сварки. На фото хорошо видно два отверстия для электродов- прямое под углом 90 градусов и под углом 45 градусов.

Плюсы:

  • Качественная фиксация электрода
  • Нет выступающих частей
  • Хорошая изоляция держателя
  • Удобство в работе



Недостатки:

  • Всего два положения для фиксации электрода
  • Не высокая скорость замены электрода

Как правильно подобрать держатель электродов

Критерии подбора держателя под себя, включают:

  • Цена держателя
  • Удобство использования
  • Виды работ для которых подбирается держатель
  • Личные предпочтения

Держатель электродов для сварочного аппарата: виды и технические характеристики

Приобретение добротного сварочного аппарата еще не гарантирует высокое качество сварных работ. Для получения качественного шва нужен удобный держатель электродов для сварочного аппарата, с которым можно без усилий выдерживать правильное положение электрода при сварке.

Держатель электродов – что это такое

В общем случае это устройство представляет собой ручку, изготовленную из электроизоляционного материала, с приспособлением для надежной фиксации электродов, к которому подводится напряжение от сварочного аппарата.

Разновидности сварочных держателей

В зависимости от области применения, держатели электродов можно разделить на две большие группы – универсальные и специализированные. Применение специализированных фиксаторов регламентировано соответствующими ГОСТами, их использование в общедоступных сферах достаточно ограничено. Универсальные держатели конструктивно делятся на пять групп:

  • электрододержатели–«прищепки»;
  • электрододержатели–«трезубцы» или «вилки»;
  • электрододержатели цанговые;
  • безогарковые электрододержатели;
  • резьбовые электрододержатели.

Держатели электродов для сварочного аппарата

Держатели–«прищепки»

Крепление электродов в держателях этого типа производится пружинным или рычажным механизмом зажима. Эти модели выполнены с надежным жаропрочным диэлектрическим покрытием, гарантирующим безопасность сварщика и исключающим несанкционированное искрение. Контактные поверхности имеют зубчатую структуру, что позволяет быстро и надежно закрепить стержень так, как это необходимо для работы.

Основными достоинствами держателей этого типа являются простота конструкции, доступность и невысокая стоимость. С помощью таких держателей можно получать шов высокого качества. Благодаря правильному расположению сварочного стержня обеспечивается быстрый поджог дуги. К недостаткам фиксаторов этого типа относится невысокая надежность фиксации стержня при ослаблении подпружиненного рычага.

Держатели–«вилки»

Этот держак для сварочного аппарата представляет собой самую популярную у профессиональных сварщиков модель электрододержателя. Он представляет собой конструкцию, состоящую из трех сваренных между собой стальных прутков, причем прутки сварены так, что средний выполняет роль пружины, прижимающей стержень к остальным двум. Такой фиксатор из-за своей простоты имеет низкую степень защиты, так как значительная часть его находится под напряжением.

Кроме наличия незащищенных поверхностей, к недостаткам таких фиксаторов следует отнести сложность извлечения огарка, а кроме этого, они не очень удобны в работе.

Сварочные фиксаторы цангового типа

Сварочные электрододержатели цангового типа представляют собой достаточно сложную конструкцию. Фиксатор стержня в этих устройствах выполнен по тому же принципу, что и зажим сверла в ручной дрели. Изготовить самому такой фиксатор очень сложно, для этого понадобится использование профессионального оборудования – токарного, фрезерного, сверлильного станков. К тому же, требуется очень высокая точность обработки деталей.

Держатели для электродов — устройство

Держатели электродов цангового типа применяются в горелках в аргонодуговом процессе – сварке в среде инертного газа аргона.

Безогарковые держаки

Безогарковый держак для сварочного аппарата из всех электрододержателей имеет наиболее простую конструкцию. Он состоит всего из двух частей – рукоятки с токоизоляционным покрытием и токоведущего стержня. Электрод в таком держаке не фиксируется никакими зажимными устройствами, а приваривается к торцевому концу контактного стержня. В процессе работы электрод без остатка расплавляется, после чего к стержню приваривается следующий.

Такие сварочные электрододержатели используются при работе с дорогостоящими расходными материалами.

Конструктивные схемы электрододержателей для ручной дуговой сварки

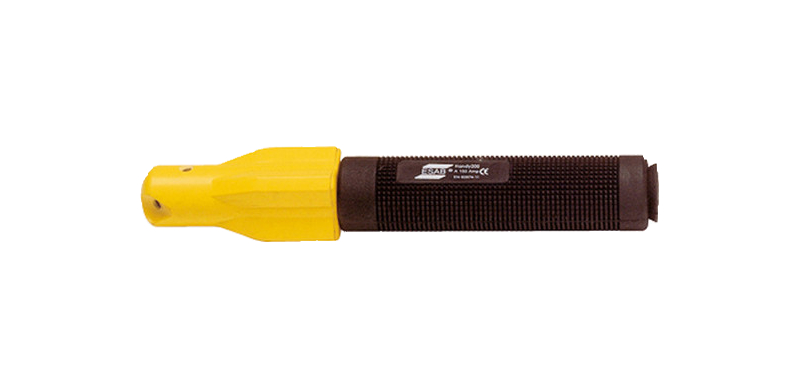

Резьбовые или винтовые держатели

Винтовой держатель для сварки пользуется наибольшей популярностью у сварщиков. Благодаря тому, что прижатие осуществляется завинчиванием прижимной головки, обеспечивается надежная фиксация стержня в устройстве. Снабженный эргономичной рукоятью, выполненной из плотного диэлектрика, диэлектрической завинчивающейся прижимной головкой, этот электрододержатель не имеет оголенных токоведущих частей, что является гарантией безопасности для сварщика.

Винтовой держатель электродов

Эти устройства выпускаются в нескольких модификациях:

  • прямой, с правой резьбой;
  • прямой с левой резьбой;
  • изогнутый с правой резьбой;
  • изогнутый с левой резьбой.

Специализированные держатели

Электрододержатели специализированных моделей предназначены для работы в конкретных устройствах для уникальной сварки некоторых изделий с особыми типами швов. Одним из таких устройств является специализированный сварочный агрегат, выполняющий одновременную сварку несколькими стержнями. Специализированные держатели работают и в аппаратах для сварки трехфазной дугой. Все эти модели имеют очень сложную конструкцию и достаточно тяжелы для ручной работы.

Сварка трехфазной дугой

Основные технические данные электрододержателей

При покупке электрододержателей следует исходить из того, какие работы будут производиться сварочным аппаратом, какова мощность последнего, какие электроды будут использоваться при сварке. Основные технические характеристики, на которые следует обращать внимание при покупке держака:

Держатель для электродов Parva 2

  • тип крепления;
  • угол фиксации;
  • диаметр электрода;
  • ток сварки;
  • сечение кабеля;
  • вес устройства.

Чем больше сечение кабеля, тем больший ток сварки, тем больше может быть диаметр электрода. Но такие держаки и весят больше. Например, фиксатор винтового типа с фиксированным углом «Superior 6» рассчитан на электроды диаметром от 4.0 мм до 6.3 мм, кабель сечением до 70 мм2 и ток до 400 ампер. Вес устройства составляет 690 грамм.

Держак пружинного типа «Parva 2» рассчитан на установку электродов диаметром от 2.0 мм до 3.2 мм под любым углом, к нему подведен кабель сечением до 25 мм

2, пропускающий ток до 200 ампер. Устройство весит всего 325 грамм.

Сварочный держак своими руками

Конструкция некоторых моделей держаков настолько проста, что многие мастера предпочитают их не покупать, а сделать эти устройства самостоятельно. Речь идет о держаках типа «вилка». Такие держаки считаются классикой сварочного дела, и их изготовление занимает буквально считанные минуты.

Самодельный держатель электродов — схема

Чтобы изготовить такой держак, потребуется один прут рифленой арматуры длинной в один метр, кусок толстого резинового шланга (как вариант – ручка от велосипедного руля), болт М10 с двумя шайбами и гайками. Прут арматуры разрезается на три мерных куска, причем, один должен кусок должен быть чуть длиннее двух других. К нему приваривается болт, резьбой наружу, а затем — два оставшихся куска, так, чтобы образовался трезубец.

Со стороны болта на конструкцию натягивается резиновый шланг. На болт надевается шайба, подсоединяется кабель, затем надевается вторая шайба, закрепляется гайкой и законтривается второй гайкой. Зубцы «вилки» зачищаются напильником для обеспечения лучшего контакта с электродом. Держатель готов к работе. Его недостатком будет слабая защищенность сварщика от токонесущих частей, затрудненность освобождения от огарка, окисление арматуры.

Некоторые мастера вместо арматуры используют стальной уголок, а в качестве прижимного элемента самостоятельно изготавливают пружину в два витка, которая обеспечивает надежную фиксацию стержня. На ребрах уголка можно сделать небольшие пропилы для установки электродов под разными углами.

Видео по теме: Держатель электрода — варианты

Как сделать держатель электродов своими руками и какие виды держаков бываю

Несмотря на кажущуюся простоту конструкции – удерживающее приспособление для электродов (держак) является ответственным узлом. Он должен соответствовать определенным требованиям:

  • Надежная диэлектрическая защита оператора;
  • Теплоизоляция рукоятки;
  • Качественное крепление провода для сварочного аппарата;
  • Способность выдерживать токи, измеряемые сотнями ампер;
  • Крепкий захват электрода;
  • Легкая замена огарка на новый электрод.

Два последних пункта фактически противоречат друг другу, поэтому конструкция держателя электродов – это всегда компромисс. Профессиональные сварщики, не умолкая, спорят о преимуществах и недостатках тех или иных конструкций держаков.

Мы с вами рассмотрим как фабричные, так и самодельные держатели электродов.

Держатели заводского исполнения

  1. Цанга;Достаточно удобный вариант. Замена огарка на новый электрод выполняется без усилий. Выглядит эстетично. Достоинства – эргономичная рукоятка, отличная защита сварщика от температурных и электрических воздействий. Недостаток – высокая стоимость и ограничения по максимальному току сварки. Нельзя оставлять короткий огарок – велика вероятность повредить рукоятку.
  2. Прищепка;Самая распространенная фабричная конструкция. Выпускается в разнообразных размерах, для любых токов сварки и диаметров электродов. Не слишком удобна из-за торчащего рычага, но надежность перекрывает эргономические просчеты. Достоинства – практически нет ограничений по току, очень надежный контакт с электродом, для смены огарка не требуется дополнительных приспособлений. Недостаток – громоздкая конструкция, для установки нового электрода требуется большое усилие.
  3. Вилка (трезубец).Наиболее известный и популярный вариант, особенно для сварщиков старой советской школы. Одновременно – самая противоречивая конструкция. На сегодняшний день отсутствует в продаже, можно найти лишь старые экземпляры на вторичном рынке. Причина – запрещена нормативами техники безопасности из-за высокой вероятности получить лучевой ожог глаз. Достоинства – феноменальная простота конструкции. Недостатки – высокий травматизм, плохой контакт с электродом, для извлечения огарка требуется дополнительное приспособление.

Самодельные конструкции

Трезубец

Это просто классика сварочного дела. Едва ли найдется электросварщик, который не держал в руках «вилку», сваренную из трех кусков рифленой арматуры. В качестве диэлектрической рукоятки обычно использовался кусок резинового шланга, или рукоятка от велосипедного руля. Иногда обходились просто тряпичной изолентой.

Вариант простейший в изготовлении, однако, довольно неудобный и опасный во время эксплуатации. Самая большая проблема – извлечение огарка. Благодаря особенностям конструкции, электрод использовался практически полностью – это всегда презентовалось как одно из достоинств.

При этом огарок извлекался при помощи молотка или плоскогубцев. Наверное, вы не раз видели картину, когда сварщик колотит держаком об асфальт, выбивая из него остаток электрода. Еще одним недостатком является плохой контакт.

Обычно сварщики списывали неудачный шов на «плохие электроды», на самом деле – виной потерь силы тока являются ржавые окислы на поверхности арматуры. Поэтому напильник для зачистки – неизменный спутник такого приспособления.

Более продвинутый вариант – пруток, приваренный к металлическому уголку.

Такая конструкция более надежна, электрод удерживается прочно и электрический контакт хороший. Недостаток один – по-прежнему трудно производить замену огарка на новый электрод.

Трезубец с пружиной

Модернизированный вариант предыдущей модели

Такая конструкция варится из качественной стали, лучше всего – нержавейки, для обеспечения надежного контакта. Центральный палец подпружинивает электрод, что несколько облегчает смену огарка.

Конструкцию, а также используемые материалы хорошо видно на рисунке.

Недостаток один – дорогостоящие материалы (нержавеющая сталь). При этом себестоимость существенно ниже фабричного изделия.

Как сделать самодельный держак с пружиной подробно в этом видео.

Цанговый (резьбовой) вариант

Конструкция надежная и удобная в работе. Недостаток один – хлопотное изготовление. Технологию изделия видно на чертеже.

Сделать такой держатель своими руками можно из любого металла. Главное – надежный контакт сварочного кабеля.

Цанговый (зажимной) вариант

Техническое развитие предыдущего варианта держака. Вместо резьбового соединения используется пружинный зажим. Очевидные преимущества конструкции – легкость смены огарка на новый электрод. Опять же компромиссный вариант. Чем мощнее пружина – тем больше усилия прилагается для замены электрода.

Но при этом надежность контакта, а стало быть, предельная величина тока – возрастает. И наоборот, комфорт в работе снижает токовую нагрузку.
Не менее ответственным является второй разъем, подводящий ток к объекту сварки – земля.

Ему не требуется обеспечивать тепловую и электрическую защиту. Но контакт должен быть исключительно надежным. В противном случае за счет сопротивления уменьшается сила тока, и эффективность сварки падает. Зажим лучше всего выбрать медный или латунный. Крепление кабеля должно быть как можно ближе к точке контакта с металлом.

Если в месте крепления земляного зажима будет искрение – помимо потерь тока можно получить прихватывание к заготовке. Это испортит и зажим, и обрабатываемый металл.

При работе часто приходится отводить держак на большое расстояние от трансформатора. Чтобы не сильно ограничивать себя в расстоянии – существуют удлинители как питающего, так и рабочего кабеля. Сетевой удлинитель сварочника мало чем отличается от обычного. Учитываются несколько требований. Рабочий ток не ниже 25 Ампер.

Термостойкая гибкая изоляция. Надежные вилки и розетки, желательно с фиксатором ответной части.
Если речь идет об удлинителе рабочего кабеля – то его сечение не должно быть меньше основных проводов. Способ соединения также особый – используются специальные байонетные соединители.

Тогда потери тока в разъемах исключены.

А в этом видео подробно объяснено, на что обратить внимание при выборе держака для сварочного аппарата.

ВАЖНО! Общий принцип работы со сварочным аппаратом – чем короче провод, тем сильнее ток.

Прочитав материал, вы сами сможете решить, каким держаком пользоваться. И помните: сварка, как и связь – это наука о контактах!

About sposport

View all posts by sposport

Загрузка...

Простейший держатель сварочного электрода своими руками

Здравствуйте, уважаемые читатели и самоделкины!
Эта статья будет интересна всем, кто занимается сварочными работами. В ней автор YouTube канала "Be Creative" расскажет Вам, как сделать простейший, но удобный держатель для электродов самостоятельно.

Для этой самоделки практически не нужны особые инструменты, можно сделать даже дома.

Инструменты, использованные автором.
- Шуруповерт, сверла 10 мм и 5 мм
- Маркер
- Тиски.

Материалы.
- Ненужная ручка от болгарки или перфоратора


- Болт с двумя гайками M10, я бы добавил пару шайб

- Удлиненная гайка М10

- Короткий болт М10

Процесс изготовления.
Первым делом автор удалил штатный винт из ручки, затем зажал ее в тисках и просверлил отверстие диаметром 10 мм.


Затем зажал сварочный провод между головкой болта и гайкой. Здесь обязательно рекомендую добавить пару шайб, и контр гайку.


Далее вставил эту нехитрую конструкцию в ручку и зажал гайкой снаружи.

Теперь, зажав удлиненную гайку в тисках, и разметив ее, сверлит отверстие в одной стенке. Диаметр - под максимально нужный вам электрод. Перед началом сверления рекомендую накернить вместо разметки маркером, так сверло не уйдет в сторону.

Полученную гайку накручивает на верх держателя.


Последним делом автор наживляет короткий болт, вставляет электрод и прижимает его болтом. Все, можно работать!


В общем искрит и варит!


Спасибо автору за нестандартное, но простое и надежное решение по изготовлению такого держателя электродов!
Всем хороших инструментов и надежного контакта!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельный держак для электродов

Несмотря на надежность заводских конструкций сварочных аппаратов в процессе эксплуатации отдельные его части могут выйти из строя, в том числе и приспособление для удержания электродов. Безусловно, можно приобрести данные запчасти в магазине. Они представлены в продаже широко, но преимущественное большинство профессионалов предпочитают устанавливать самодельный держак для электродов. Его конструкция проста, но она должна точно соответствовать определенным стандартам:

  • самоделка должна обеспечивать диэлектрическую защиту сварщика;
  • сварочный держак должен хорошо теплоизолирован;
  • провода должны быть закреплены надежно и качественно;
  • держатель должен выдерживать электрические токи в несколько сотен ампер;
  • электрод должен удерживаться максимально крепко;
  • замена электродов должна быть проста и оперативна.

Два последних требования по факту противоречат друг другу, поэтому самодельный держак для сварки – это всегда компромисс для мастера.

Держак для сварочного аппарата заводского исполнения

Производители предлагают три модификации держаков сварочных:

  • Цанговый держак для электродов. Это удобный в эксплуатации вариант. Замена огарка на новый электрод выполняется легко, прекрасно осуществляет защитные функции и выглядит эстетично. Но цанга стоит дорого и имеет лимитирование по силе тока. Кроме этого, экономить на электродах не позволяет, поскольку запрещено оставлять короткий огарок.
  • Держак для сварки – прищепка. Самое популярное предложение производителей. Изготавливается в широко диапазоне размеров, диаметров электродов и силы сварочного тока. Прищепка не достаточно удобна в использовании, но весьма надежна. Она характеризуется хорошим контактом с электродами, отсутствие ограничений по электротоку, не требует приспособлений. Ее недостатки – это проблематичная смена огарка и большие габариты.
  • Трезубец или вилка. Эта модификация держателя для сварочного оборудования, практически, вышла из употребления, поскольку не соответствует современным нормативам. Трезубец – это советский стандарт.

Как сделать держак для сварки своими руками

Аналогично заводским конструкциям изготавливается держак для сварочного аппарата своими руками. Существует множество технологий, как сделать приспособление, но наиболее часто встречаются следующие конструкции:

  • Трезубец. Это классическое исполнение приспособления своими руками. Еще в советские времена сварщики мастерили свой инструмент именно по этому принципу. Держак представляет собой вилку, сваренную из трех рифленых кусков арматуры. В качестве изолятора применяется рукоятка от руля велосипеда или фрагмент резинового шланга. В отдельных случаях диэлектриком держака для сварки своими руками использовалась тряпичная изолента. Такая конструкция проста в изготовлении, но опасна и неудобна в использовании. Она обеспечивает плохой контакт с электродом, огарок извлекать сложно, арматура постоянно окисляется. Советские сварщики предлагали весьма своеобразные способы, как сделать сварочный держак. Одна из наиболее удачных конструкций – это приваренный к металлическому уголку арматурный прут. Ее единственным недостатком является сложность замены огарка.
  • Трезубец с пружиной. Это улучшенный вариант от вышеописанного держака сварочного аппарата своими руками. Это та же вилка, но зубцы расположены, практически, в одной плоскости. Электрод вставляется между пальцами, центральный из них подпружинивает его. Этот сварочный держак своими руками изготавливается из дорогостоящих материалов, таких как высоколегированная нержавеющая сталь. Контакт с электродом – крепкий, менять огарок – достаточно легко. В качестве диэлектрика держака для сварочного аппарата своими руками для защиты сварщика применяется резина.
  • Резьбовая цанга. Держак можно изготавливать из любого металла. Он обеспечивает надежный контакт электрода, легкую смену огарка, надежен и удобен в эксплуатации. Его недостатком является сложность изготовления. Особенности конструкции означены на чертеже.

  • Зажимная цанга. Это модернизация резьбовой цанговой модели. Вместо резьбового крепежа используется пружинный механизм. Достоинства конструкции очевидны – легкость замены огарка и надежность крепления электродов. Прежде чем задаваться вопросом, как сделать держак для сварки этой конструкции, необходимо тщательно проанализировать электрическую схему. Чем мощнее пружина, тем надежней контакт, а предельная сила тока возрастает. Если использовать более слабый зажим, токовая нагрузка снижается. Здесь важно предусмотреть и второй разъем, который подводит ток к земле. Хотя ему не нужно обеспечивать электро- и тепловую защиту, контакт должен быть максимально надежным. Лучше, если механизм зажима будет изготовлен из латуни или меди.

Резюмируем

Каждый сварщик решает сам приобрести держатель в магазине или изготовить его самостоятельно. Но, как показывает практика, целесообразно делать самодельные приспособления, как по соображениям финансовых затрат, так и по удобству эксплуатации.

Поделись с друзьями

1

0

1

0

Lenco AF-50 Держатель сварочного электрода 500 А 01060

Lenco AF-50 Держатель сварочного электрода на 500 А 01060

Держатели электродов LENCO сконструированы так, чтобы удобно лежать в руке сварщика. Каждая конструкция позволяет держателю электрода LENCO помещаться в руке сварщика, как перчатка, и обеспечивать превосходный контроль электрода.

Выбор правильного размера ...

Выбор электрододержателя, который будет легким, холодным и с наименьшими затратами, может быть определен, во-первых, по максимальному используемому стержню, а в
- во второй - по максимальной настройке силы тока. использовал.Номера держателей LENCO указывают допустимую силу тока. Например, держатель AF-2 имеет максимальную силу тока
250 ампер. Совместите держатель со стержнем и силой тока, используемой для максимальной эффективности.

1. Прочные изоляторы наконечников LENCO отлиты из ударопрочного / высокотемпературного стекловолокна.

2. Верхний рычаг полностью изолирован. Низкопрофильная конструкция серии «AF» удобно лежит в руке, а серия «HT» обеспечивает больший зазор для руки.

3.Мощная пружина LENCO надежно удерживает электрод на месте и предотвращает его соскальзывание. Пружина защищена чашечным изолятором из лексана.

4. Винт с овальной головкой, специально разработанный LENCO, упрощает установку держателя на кабель. Просто снимите изоляцию кабеля соответствующей длины и вставьте ее в корпус держателя, затем затяните большой винт с овальной точкой с помощью универсального ключа. Это отличное соединение. В качестве меры предосторожности удерживающий винт ручки отвернут, чтобы предотвратить его снятие.

Конструкция из материала

Ручки держателей AF / HT-2, 25, 3, 35 и 50 отлиты из прочного нейлонового материала со стекловолокном, обладающего отличной термостойкостью и ударопрочностью.

Держатели электродов LENCO (верхний и нижний клещи) изготовлены из сплава с высоким содержанием меди для максимальной проводимости и прочности. Верхний и нижний изоляторы на концах представляют собой формованный стекловолоконный состав и выдерживают интенсивное нагревание и удары. Детали для всех моделей сменные. Винтовое кабельное соединение с овальной точкой входит в стандартную комплектацию всех моделей.

Держатель сварочного электрода

- купить держатель сварочного электрода с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для сварочного электрододержателя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший держатель сварочного электрода в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели держатель сварочного электрода на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в держателе сварочного электрода и думаете о выборе аналогичного товара, AliExpress - отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести держатель сварочного электрода по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Держатели электродов для контактной сварки НА ПРОДАЖУ (844-974-9353)

В НАЛИЧИИ и ДЛЯ ПРОДАЖИ у Weld Systems Integrators

Держатели электродов для контактной сварки

НАЛИЧИЕ и ПРОДАЖА у компании Weld Systems Integrators (WSI). Мы работаем с проверенными партнерами, чтобы поставлять надежные, универсальные, хорошо спроектированные продукты, отвечающие потребностям индустрии контактной сварки.Кроме того, как поставщик расходных материалов для точечной и проекционной сварки, WSI ведет инвентаризацию держателей электродов для контактной сварки в нашем офисе Warrensville Heights, Огайо. Чтобы получить немедленную помощь, позвоните нам по телефону 844-WSI-WELD или + 1-216-475-5629.

Доступные держатели электродов, в том числе:

  • Держатели многоточечных точек на цилиндре
  • Адаптеры электродов
  • Держатели сварочных электродов прямые
  • Офсетные держатели
  • Держатели на плите
  • Быстросъемные (малоинерционные) держатели

Свяжитесь с вашим представителем WSI и поставщиком держателей электродов для точечной сварки для немедленного личного обслуживания по телефону 844-WSI-WELD или + 1-216-475-5629.Спросите о нашем наличии НА СКЛАДЕ и немедленной доставке.

Торговых марок, которые мы представляем:

Многопозиционные держатели на цилиндре обычно называют цилиндрами и зажимами или офсетными держателями. Эти изделия устанавливаются непосредственно на конце пневматических или сервоприводных устройств. Они имеют водяное охлаждение, а ток электрически изолирован от цилиндра или сервопривода. Сменные резьбовые переходники используются для увеличения срока службы.

Адаптеры электродов - это резьбовые вставки, используемые во многих системах держателей для замены конусов.Это сокращает время простоя и стоимость ремонта неисправных поврежденных конусов. Адаптеры также используются для увеличения длины держателей или для изменения конусов на другой размер, чтобы приспособиться к изменениям в производимом продукте.

Держатели электродов для прямой сварки используются на стандартных сварочных прессах и машинах с коромыслом. Цилиндры изготавливаются как из стандартной меди для высокой проводимости, так и из класса 2 Premium для повышения прочности и срока службы и даже имеют никелированное покрытие для защиты продукта от длительного воздействия окисления.Держатели также доступны с эжекторными системами для облегчения извлечения электродов.

Офсетные держатели созданы, чтобы добраться до труднодоступных мест. Они изготовлены из отливок класса 3, что придает им прочность и жесткость. Как и прямые держатели, их также можно приобрести с выталкивающими системами, чтобы облегчить снятие электродов. Срок службы держателя увеличивается за счет использования переходников с резьбой, которые можно заменить при износе конусов.

Держатели на плите используются на сварочных прессах и в качестве компонентов во многих приспособлениях.Они часто используются в качестве нижних держателей при вспомогательном оборудовании. Несколько держателей могут быть установлены вместе и использованы напротив сварочных головок, установленных на цилиндре. Эти держатели поставляются с постоянными конусами и переходниками с резьбой.

Держатели Fast-Follow-Up (с низкой инерцией) Держатели решают проблему поддержания надлежащего сварочного давления на быстро разрушающихся выступающих сварных швах - с меньшим количеством проблем с настройкой и меньшими затратами на техническое обслуживание.

Пользовательские расходные материалы

Если вы не видите в представленном списке то, что ищете? Интеграторы сварочных систем могут изготовить индивидуальные расходные материалы для контактной сварки, электроды, инструменты и компоненты, которые точно соответствуют вашим потребностям в контактной сварке.Мы можем обрабатывать нестандартные компоненты различных размеров, форм и веса. Пожалуйста, свяжитесь с нашей компетентной командой продаж и обслуживания по телефону 844-WSI-WELD или + 1-216-475-5629 для немедленной помощи.

Интеграторы систем контактной сварки

Когда OSHA считает держатель сварочного электрода без присмотра?

OSHA дает представление о том, когда следует рассматривать держатель сварочного электрода без присмотра.

Сценарий: Вы являетесь менеджером по безопасности на объекте в довольно большом и активном строительном проекте.Во время проверки на объекте вы наблюдаете, как сварщик кладет электрододержатель, поднимает сварочный кожух и уходит с работы, чтобы на несколько минут заняться чем-то другим. Сотрудник находится примерно в шести футах от работы, повернувшись спиной. Поэтому, по вашему мнению, он оставил свое сварочное оборудование без присмотра. Вы указываете нарушение в отношении того, что вы наблюдали, и предоставляете это письменное наблюдение менеджеру по безопасности компании, который нанял работника, которого вы наблюдали. Вы цитируете 29 CFR 1926.351 (d) (l), в котором говорится: «Когда держатели электродов должны оставаться без присмотра, электроды должны быть удалены, а держатели должны быть размещены или защищены таким образом, чтобы они не могли иметь электрический контакт с сотрудниками или токопроводящими объектами.”

Другой менеджер по безопасности утверждает, что в ходе своего расследования он не думает, что рабочий оставил свою работу «без присмотра», потому что он находился в непосредственной близости и находился вдали от оборудования всего на несколько минут.

Вопрос: Кто из вас прав? Если сварщик на мгновение отойдет на шесть футов от своего электрода, электрододержателя и шнура, будут ли электрод и держатель считаться «оставленными без присмотра», так что электрод необходимо удалить?

Ответ: В письме о толковании OSHA от 30 апреля 2010 г. Билл Парсонс, исполняющий обязанности директора Управления строительства, утверждает: «В то время как.. . в 29 CFR 1926, подраздел J (Сварка и резка) нет определения «без присмотра», OSHA интерпретирует этот термин для целей 1926.351 (d) (l) как означающий, что электрододержатель находится вне непосредственного контроля сварщика. В письме поясняется, что OSHA будет рассматривать электрододержатель как непосредственный контроль сварщика, пока он или она в состоянии предотвратить несанкционированный контакт с оборудованием ».

Ключевыми элементами, которые необходимо учитывать, являются:

  • расстояние сварщика от держателя,
  • количество сотрудников на рабочем месте,
  • , может ли сварщик видеть оборудование со своего местонахождения, и
  • соответствующие условия окружающей среды, e. g., уровни шума, из-за которых сварщику может быть сложно устно предупредить приближающегося сотрудника, чтобы тот держался подальше от электрододержателя.

Далее в письме поясняется, что в загруженной рабочей зоне с большим количеством сотрудников электрододержатель обычно считается неподконтрольным сварщику, как только он или она отойдут от оборудования. С другой стороны, если он работает один за столом в строго контролируемой рабочей зоне, сварщик может сохранить немедленный контроль над держателем, даже если он или она отойдут на несколько футов от оборудования, пока оборудование остается в поле зрения и окружающей среды. условия позволяют предупредить приближающегося сотрудника, чтобы избежать держателя.

Исходя из того, что ваше наблюдение проходило на оживленной, активной строительной площадке, и сварщик отвернулся от работы, OSHA, скорее всего, сочтет электрод «оставленным без присмотра», как только сварщик отойдет от оборудования.

В рубрике: OSHA, Интерпретации OSHA, Тест безопасности, Сварка С тегами: 29 CFR 1926, подраздел J, Bill Parsons OSHA, электрододержатель, автоматический, сварочный, сварочный

, держатель электрода для сварки с обратной полярностью -

Обратная полярность.Таким образом, когда сердцевина электрода плавится, она осаждается и проникает в сварное соединение. Таким образом, электроны текут от базовых пластин к электроду. c. Атомарный водород DCEP или обратная полярность является стандартной полярностью для сварки MIG и сварки Stick. а. квартира c. вертикально (это противоположно стандартной сварке MIG с газом, когда горелка / провод имеет положительный полюс и отрицательный полюс заземления). Параметры полярности при сварке TIG Электродом с отрицательным электродом (DC-) Для сварки TIG стали, нержавеющей стали, титана и хрома требуется DCEN.Установите любую полярность 4. Оборудование используется для дуговой сварки материала углеродным электродом ....... D.D.C. В большинстве процессов сварки штангой используется установка DCEP. Электроды изготовлены для использования с любым из них. Это делает стержень более горячим, чем работа, в результате чего меньше продувка. Информация и спецификации производителя электродов, такие как BS EN ISO 2560: 2009 и AWS A5.1-2012, определяют полярность, с которой могут использоваться электроды с различными покрытиями. Это… Положительный электрод постоянного тока (DCEP) В большинстве процессов сварки штангой используется установка DCEP.Это происходит, когда электрод подключен к отрицательной клемме источника питания. Сварщик должен знать значение полярности и понимать, какое влияние она оказывает на процесс сварки. Подключение с обратной полярностью происходит, когда зажимной кабель (с зажимом держателя электрода) подсоединяется к положительному полюсу (+) источника питания, а кабель заземления (с зажимом заземления) - к отрицательному полюсу (-) источника питания. (а) Прямая полярность. а. Кислородно-топливо c. Плазменная сварка Электрододержатель предназначен для работы с воздушной угольной дугой (CAC).Обычно используются обычные сварочные аппараты с постоянным током. Комплекты кабелей и выводов ... иначе известные как "отрицательный электрод постоянного тока" или "прямая полярность". Это должно помочь, если полярность для сварки постоянным током была вашей проблемой. Пруток из низкоуглеродистой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P +, рекомендуется использовать при положительной полярности для обычной сварки. Установите силу тока от 130 до 145 для электрода 5/32 дюйма 3. С другой стороны, когда работа выполняется отрицательно, а электрод - положительным, тогда полярность называется обратной или отрицательной полярностью, как показано на рис.c. Гетерогенный При сварке алюминия рекомендуется сварка на переменном токе (AC). Источники питания переменного тока, имеющие обычные характеристики падения напряжения, также могут быть использованы для… 9- В каком из следующих процессов газовой сварки неплавящимся Что касается сварки электродами с требуемой полярностью, почти вся сварка штангой выполняется электродом обратной полярности или электродом постоянного тока. положительный (DCEP). | постоянный ток обратной (положительной) полярности (RP), протекающий в направлении, противоположном прямой полярности; для изменения направления тока.В чем разница между прямой и обратной полярностью? Воздействие различных химикатов на покрытие может изменить это состояние. Отрегулируйте полярность 4. Для положительного подключения электрода постоянного тока или постоянного тока (ранее известного как обратная полярность) необходимо подключить электрододержатель к положительной клемме, а зажим заземления - к отрицательной. Сварка металла в газовой среде с обратной (положительной) полярностью (RP) Постоянный ток, протекающий в направлении, противоположном прямой полярности; для изменения направления тока.Комплекты сварочного кабеля. «Прямая» и «обратная» полярность являются общими терминами для полярности «электрод-отрицательный» и «электрод-положительный». Источник питания, электрододержатель, ручной сварочный экран и проволочная щетка для очистки показаны на рисунке 2. Зажимы заземления Сварочная палка. Держатель включает небольшую круглую головку для захвата, которая содержит воздушные форсунки для направления сжатого воздуха вдоль электрода. & Определите полярность с помощью металлического электрода (E6010) При работе с высоким содержанием целлюлозы должен быть DC + (обратная полярность) 1.Что касается сварки электродами с требуемой полярностью, почти вся сварка штангой выполняется с использованием обратной полярности или положительного электрода постоянного тока (DCEP). C. Работа положительная, держатель заземлен. В отличие от большинства электродов с положительным стержнем, DCEN - это отрицательный ток или «отрицательный электрод постоянного тока». Сделайте дугу. Это приводит к течению электронов… Воздействие различных химикатов на покрытие может изменить это состояние. Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения.(DC +) Использование положительной полярности (DCEP) для сварки TIG бывает редко. зона. а. Держатели электродов для автогенной сварки. Щелкните здесь, чтобы обновить, © 2015-2020 MechanicalTutorial.com Авторские права на это содержимое принадлежат MechanicalTutorial.com | Все права защищены. Держатели электродов в сварочном деле обычно называют жалами. Прямая полярность постоянного тока Положительный электрод такой же, как и обратная полярность. d. ни один из вышеперечисленных. Пруток из низкоуглеродистой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P +, рекомендуется использовать при положительной полярности для обычной сварки.Обратная полярность постоянного тока - возникает, когда электрод сделан положительным, а опорные пластины - отрицательным. Сварочный кабель проходит через. положительный электрод постоянного тока или обратная полярность). положительные и заготовки на отрицательные, которые изначально считались несвариваемыми. Характерная для него дуга струйного типа очень сильная и приводит к глубокому проникновению. Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения. d. Частично вакуум.Через внешнюю цепь электроны будут течь к электроду, выходя из его базовых пластин. Эффект полярности используется для определения теплового потока и плавления участвующих элементов. D. Держатель положительный, и работа заземлена. Б. Общие термины, связанные с полярностью, - это обратная полярность и прямая полярность. Это обычное дело в сварочном деле. ДЕРЖАТЕЛИ ЭЛЕКТРОДОВ. 1-В каком из следующих сварочных процессов мы используем два неплавких электрода? Следовательно, + и - написаны на вашем сварочном аппарате, где к нему подключаются кабели.На любой купленный вами сварочный пруток будет указано, какая полярность должна использоваться для сварки. c. и a, и b. Если вы используете неправильную полярность для определенного сварочного прутка, прочность сварного шва будет не очень хорошей. Таким образом, на электроде выделяется большое количество тепла, обычно 2/3 от общего тепла. РЕКЛАМА: Обратная полярность используется там, где при работе требуется меньше тепла, как в случае сварки тонких листов. Сварка вольфрамовым электродом в газовой среде 2. Это очень важно, когда мы используем источник постоянного тока.В результате электроны будут течь от заготовки к электроду. Сделайте дугу. 7.16 (б). Положительный электрод постоянного тока (DCEP), также известный как обратная полярность, и отрицательный электрод постоянного тока (DCEN), также известный как прямая полярность. Электроны текут от отрицательного к положительному. Электроны входят в устройство через катод и выходят из устройства через анод. Сварочный кабель. Пруток из низкоуглеродистой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P +, рекомендуется использовать при положительной полярности для обычной сварки.Военные и службы быстрого реагирования получают дополнительный бонус от Miller Welders - Подробнее Военные и службы быстрого реагирования получают бонус от Miller - Меню "Подробнее". При сварке обратная полярность - это ситуация, когда электрод делается положительным, а работа - отрицательным. сварочный комплект с прямой полярностью. Держатель электрода подключен к отрицательному полюсу и работает с положительным полюсом. Держатель электрода подключен к положительному выводу и работает с отрицательным. Технология производства и производственный процесс. Когда расплавленный металл подвергается воздействию воздуха, он поглощает кислород и азот и становится хрупким или подвергается иным неблагоприятным воздействиям.Обе полярности составляют основной источник тепла при дуговой сварке, т.е. Если вы свариваете постоянным током и это происходит с вами, измените полярность на отрицательную полярность электрода (DCEN). Полярность для дуговой сварки на постоянном токе. устройство для надежного удержания электрода в любом месте. потребляется? Когда условия, такие как сварка чугуна или цветных металлов, делали целесообразным свести к минимуму нагрев основного металла, работа делалась отрицательной, а электрод положительным, а полярность сварочного тока считалась обратной. Гелий и некоторые виды бронзы и латуни, некоторые из них. Использование прямой полярности - старый трюк с листовым металлом. Держатели электродов Просмотр продуктов. подпружиненное устройство с изолированными ручками для захвата сварочных электродов. Состав покрытия сварочного электрода определяет его применимость, а также состав наплавленного металла шва и характеристики электрода. (b) Обратная полярность. Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения.Используется / используются для защиты сварного шва, подключены к минусу. Положительный электрод постоянного тока также известен как обратная полярность. При обратной полярности около 67% тепла выделяется на электроде (положительный полюс) и 33% - на рабочем (отрицательный полюс). DCEP также известен как обратная полярность. Держатель прямого электрода обратной полярности. Цветные металлы, такие как алюминий, латунь и никель, свариваются с обратной полярностью. б. Сходства между DCEP и DCEN заключаются в следующем.B. Электрододержатель подключен к плюсу, а работа к минусу. ток Таким образом, электроны текут от базовых пластин к электроду. = положительный электрод] направляет большую часть тепла на «стержень» - электрод, а не на основной металл. Если вам нужно скрутить вольфрамовый шар для сварки алюминия TIG, вы можете зажечь быструю дугу на положительном токе. Информация и спецификации производителя электродов, такие как BS EN ISO 2560: 2009 и AWS A5.1-2012, определяют полярность, с которой могут использоваться электроды с различными покрытиями.неплавящиеся электроды? За некоторыми исключениями, положительный электрод (обратная полярность) приводит к более глубокому проникновению. При обратной полярности около 67% тепла выделяется на электроде (положительный полюс) и 33% - на рабочем (отрицательный полюс). прямая полярность, обратная полярность или и то, и другое. # Сварка # GearInstitute "Прямая" и "обратная" полярность являются общими терминами для обозначения "отрицательной" и "положительной" полярности. d. все вышеперечисленное. Он может сваривать низкоуглеродистую и среднеуглеродистую сталь. d.ничего из вышеперечисленного, а. В этом отношении электрододержатель положительный или отрицательный? Термины заземленный. В процедуре сварки должна быть указана полярность для каждого сварочного шва. Электрод подключается к отрицательной клемме источника питания, а неблагородные металлы - к положительной клемме. Сходства между DCEP и DCEN. Сварочные кабельные наконечники. 17. Сварочный ток с положительной (обратной) полярностью электрода приводит к более глубокому проплавлению, в то время как отрицательная (прямая) полярность обеспечивает более быстрое плавление и более высокую скорость осаждения.а. Недрагоценные металлы соединяются с отрицательной клеммой источника питания, а электрод - с положительной клеммой. Обратная полярность постоянного тока - возникает, когда электрод сделан положительным, а опорные пластины - отрицательным. A. Держатель электрода подключен к отрицательному и работает к положительному, B. Держатель электрода подключен к положительному и работает к отрицательному. зажим заземления. б. 14- Пламя цементации имеет избыток кислорода. В случае сварки постоянным током это имеет первостепенное значение.Это «палка» в сварке штангой. При использовании источника питания постоянного тока необходимо соблюдать меры предосторожности, чтобы эксплуатировать его в пределах его номинальной выходной мощности по току и рабочему циклу. За некоторыми исключениями, положительный электрод (обратная полярность) приводит к более глубокому проникновению. 6- В каком из следующих сварочных процессов нет присадочного материала. Важно, чтобы вы понимали различные типы сварочных электродов, поскольку выбор правильного электрода может существенно повлиять на качество вашего сварного шва. б. При дуговой сварке основной металл присоединяется к одной точке питания, а электрод подключается к другой клемме того же источника питания.Электроды 6013 могут использоваться с переменным или постоянным током (прямой или обратной полярности) в любом положении. Введите указанный выше код: ДЕРЖАТЕЛИ ЭЛЕКТРОДОВ. 18. и некоторые виды бронзы и латуни, некоторые из. Амфеноловые пробки. Полая для инертной атмосферы, изолированная ручка держателя. Делал это годами. металлы? Рисунок 3. зажим заземления. Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения. Различные защитные газы также могут повлиять на сварку.Прямая полярность. 7- Дуговая сварка использует следующее электропитание ......... 8- Сварка под флюсом может использоваться в следующих случаях: b Частично заполненная камера В этой установке стержень для стержневой сварки подсоединен к положительной клемме и заземлению. зажим подключен к отрицательной клемме. a.flux Очистите основной металл и установите плоско 2. E. Работа отрицательная, и держатель заземлен. Это связано с тем, что электроны, текущие от отрицательного электрода к положительному электроду, помогают осаждать металл с регулярной скоростью и, хотя это противоречит интуиции, на самом деле помогает увеличить проникновение.Полярность переменного тока - если источник питания обеспечивает переменный ток, то в каждом цикле один за другим будут возникать два указанных выше случая. 11. Какой из следующих процессов можно использовать при резке Отрицательный электрод (прямая полярность) приводит к более быстрому расплавлению электрода и, следовательно, к более высокой скорости осаждения. (b) Обратная полярность. Прямая полярность 2. За некоторыми исключениями, положительный электрод (обратная полярность) приводит к более глубокому проникновению. Это покрытие может быть получено из электродного покрытия.12- В GMAW ……………. также предназначен для использования при различных сварочных работах. При сварке существует два типа полярности, т. Е. Для большинства применений для сварки штангой мы используем установку DCEP. Электрон будет… 5- При сварке с обратной полярностью _____ a. Заготовка подключена как минус, а держатель заземлен b. электрододержатель подключается к отрицательному полюсу, а деталь - к положительному. c. электрододержатель подключается к плюсу, а деталь к минусу. © 2003-2020 Chegg Inc. Все права защищены. Электроды представляют собой кусочки проволоки с покрытием, используемые для облегчения процесса сварки.6010 будет нормально работать с прямой полярностью, плюсовой массой или DCEN, как вы хотите это назвать. Прямая полярность обеспечивает высокую глубину проплавления, а обратная полярность обеспечивает более высокую скорость наплавки. Деталь, обозначенная на рисунке буквой «B», известна как (а) подготовка сварного шва (б) проплавление (в) армирование (г) шлак 6. Как упоминалось выше, она очень популярна среди новичков, потому что она легко обеспечивает стабильную дугу. подходит для сварки плохо прилегающих швов. c. При стыковке добавляется вакуум? При прямой полярности электрод отрицательный, а заготовка - + ve, следовательно, на заготовке выделяется больше тепла, что приводит к большему проникновению, но из-за меньшего тепловыделения на конце электрода скорость плавления электрода снижается, вызывая низкую скорость осаждения.позиции. Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения. Это поможет вам выбрать подходящую рукоять для сварочных работ. Если электрод соединен с положительной клеммой, а обрабатываемая деталь - с отрицательной клеммой, это называется DCEP (т.е. прямая полярность, обратная полярность или и то, и другое. При сварке «палкой» - SMAW - это повышает производительность при использовании E7018, E7028 или подобные стержни, так как они содержат железный порошок во флюсе и, следовательно, для их плавления требуется больше тепла.электрододержатель. Таблица полярности электродов для переменного или постоянного тока и типа сварочного электрода Stick. Углеродная дуговая строжка. При использовании сварочного электрода определенного типа всегда рекомендуется следовать инструкциям производителя. Плазменная дуга Очистите основной металл и установите плоско 2. В этом процессе электрод подключается к положительной клемме источника питания, а основной металл - к отрицательной клемме. 2- .... образует узкий и глубокий сварной шов. Они есть. соединитель, используемый для… Однако… При сварке отрицательным электродом полярность сварочного тока называлась прямой.Отрицательный электрод (прямая полярность) приводит к более быстрому плавлению электрода и, следовательно, к более высокой скорости осаждения. Кабельная арматура Просмотр товаров. Сварочные электроды являются одним из наиболее важных элементов оборудования, используемого при сварке, помимо самого сварочного аппарата. В вакуумной лампе или полупроводнике с полярностью (диоды, электролитические конденсаторы) анодом является положительный (+) электрод, а катодом - отрицательный (-). При прямой полярности электрод отрицательный, а опорные пластины положительные.Положительный электрод постоянного тока также известен как обратная полярность. Обратная полярность используется там, где при работе требуется меньше тепла, как в случае сварки тонких листов. сварочный аппарат с прямой полярностью. а. При дуговой сварке постоянным током обратная полярность используется для получения большего преимущества при (а) сварке под потолком (б) плоской сварке… Они есть. Он также используется для сварки низкоуглеродистых сталей, некоторых низкоуглеродистых сталей и оцинкованных сталей. 7.16 (б). вопросы и ответы по машиностроению. б. Держатель электрода подключен к В этом отношении держатель электрода положительный или отрицательный? При обратной полярности электроды положительные, а базовые пластины отрицательные.Соединители сварочного кабеля. Покрытие из шлака необходимо для защиты расплавленного или затвердевающего металла шва от атмосферы. Сварочные аппараты переменного тока. разъем, используемый для подключения кабеля, провода или объекта к источнику заземления. На нем также есть паз для захвата электрода. позиция. При сварке с обратной полярностью ....... A. Электрододержатель подключен к отрицательному выводу, а рабочий - к положительному. Подключение держателя электрода к положительному выводу и зажим заземления к отрицательному выводу означает, что ток течет от детали к электроду - обратная полярность. В зависимости от полярности электрический ток течет либо в направлении электрода к заготовке (прямая полярность), либо от заготовки к электроду (обратная полярность). подпружиненное устройство с изолированными ручками для захвата сварочных электродов. Принципиальная схема для воздушно-дуговой резки (CAC) или строжки показана на рисунке 10-76. Электрод. Однако вы можете использовать положительную полярность в своих интересах в одной ключевой ситуации. Удерживая нормальную длину дуги и стандартный угол электрода, прогоните валик 5.Ложные отбойные молотки. В этом процессе можно использовать постоянное напряжение. d. ничего из вышеперечисленного A. 1. Выбор полярности также зависит от типа материала, положения сварки и конструкции соединения. True Удерживайте нормальную длину дуги и стандартный угол электрода и пропустите валик 5. Полярность переменного тока - если источник питания выдает переменный ток, то в каждом цикле будут происходить два случая за другим. Сварка вольфрамовым электродом в газовой среде b. Вы можете отправлять свои комментарии прямо на info @ Mechanicaltutorial.com. Определите полярность с помощью металлического электрода (E6010). Для работы с высокой целлюлозой необходимо использовать DC + (обратная полярность) 1. 3. Что из следующего является наиболее сильным для пайки паяных соединений ....... 19. DCEP означает электрод постоянного тока положительный или Обратная полярность постоянного тока. Использование правильной полярности обеспечит правильное проникновение и общий вид конечного валика. Не можете прочитать изображение? Сварочный кабель проходит через. б. б. над головой Эту головку можно поворачивать, чтобы электроды располагались под разными углами по отношению к держателю.Сварка сопротивлением c. Плазменная сварка d. сварка в среде защитной дуги. Сварка сопротивлением. При составлении покрытий сварочных электродов используются устоявшиеся принципы. Переменный ток Но учтите, что многие, но не все электроды постоянного тока можно использовать с переменным током. «Прямая» и «обратная» полярность являются общими терминами для полярности «электрод-отрицательный» и «электрод-положительный». При обратной полярности около 67% тепла выделяется на электроде (положительный полюс) и 33% - на рабочем (отрицательный полюс).Конфиденциальность Это поможет вам выбрать правильную рукоять для сварочных работ. 10- При сварке плавлением свариваемые детали удерживаются вместе под d. ни один из вышеперечисленных. С другой стороны, когда работа выполняется отрицательной, а электрод - положительным, тогда полярность известна как обратная или отрицательная полярность, как показано на рис. Другой способ описания этих двух терминов - электрод положительный и электрод отрицательный. Установите силу тока от 130 до 145 для электрода 3 5/32 дюйма. B. Однородный d. Держатель электрода и работа Полярность: термин «полярность» используется для описания электрического соединения электрода по отношению к клемме источника питания. .В этой схеме стержень для стержневой сварки подсоединяется к положительной клемме, а зажим заземления - к отрицательной клемме. Адаптеры Tig. # Сварка # GearInstitute "Прямая" и "обратная" полярность являются общими терминами для обозначения "отрицательной" и "положительной" полярности. отбойный молоток. Цветные металлы, такие как алюминий, латунь и никель, свариваются с обратной полярностью. Подключение держателя электрода к положительному выводу и зажим заземления к отрицательному выводу означает, что ток течет от детали к электроду - обратная полярность.НО, если воткнуть, через несколько секунд стержень поджарится. Таблица полярности электродов для переменного или постоянного тока и типа сварочного электрода Stick. Инструменты Tig Process. б. Инверторы для сварочных аппаратов. отрицательный и рабочая деталь к положительному. Земля к положительному (+) Подключите провод заземления к положительной (+) клемме на передней панели сварочного аппарата. Обратная полярность [ред. Сварочные электроды специальные. Отменить популярные страницы. Сварочные электроды специальные. (не по работе). До н.э. ЛАЗЕРНАЯ зона, а. Аргон d.Подводная дуга. Постоянный ток является предпочтительным выбором для покрытых, цветных, неизолированных электродов и электродов из легированной стали. Электрододержатель - это, по сути, зажим. Это тип полярности сварки, при котором постоянный ток источника питания, положительный электрод и отрицательная опорная пластина. Сварка Tig. а. d. Все вышеперечисленное давление. c. и a, и b. Многие устройства имеют другие электроды для управления работой, например основание, затвор, управляющую сетку. Он используется для сварки углеродистой стали, а также для сварки любой полярности.Электрод положительный TIG? Он использует только самые распространенные методы. Держатели сварочных электродов. электрод используется? При обратной полярности около 67% тепла выделяется на электроде (положительный полюс) и 33% - на рабочем (отрицательный полюс). Пруток из низкоуглеродистой стали с высоким содержанием целлюлозы, такой как Fleetweld 5P или Fleetweld 5P +, рекомендуется использовать при положительной полярности для обычной сварки. Что такое прямая и обратная полярность при сварке? Выбор полярности также зависит от типа материала, положения сварки и конструкции соединения.Я всегда думаю об этом так, как если бы металл из стержня следует за потоком электронов с прямой полярностью, а когда вы свариваете обратную полярность, материал стержня течет против потока электронов. 65. Электроды для дуговой сварки постоянным током предназначены для обратной полярности, то есть для положительного электрода, или для прямой полярности, т.е. для отрицательного электрода, или для того и другого. Отрицательный электрод такой же, как и прямой. Воздействие различных химикатов на покрытие может изменить это состояние. 3- При плазменно-дуговой сварке …………….При дуговой сварке может быть задана температура следующего порядка ...... 20. Я думаю, что на DC tig по умолчанию используется EN (прямая полярность), а на DC Stick это EP (обратная полярность). Свяжитесь с нами: [email protected], C.D.C. Воздействие различных химикатов на покрытие может изменить это состояние. Это сожжет вольфрам и испортит сварной шов. Перейти к содержанию. 1-В каком из следующих сварочных процессов мы используем два? Электроды для дуговой сварки на постоянном токе предназначены для обратной полярности i.Положительный электрод или прямая полярность означает отрицательный электрод или и то, и другое. При сварке постоянным током используются два типа полярности 1. Обычно экранированные дуговые электроды постоянного тока предназначены либо для обратной полярности (положительный электрод), либо для прямой полярности (отрицательный электрод), либо и того, и другого. Дуговая сварка вольфрамовым электродом (Династия) использует термины, которые могут сбить с толку новичка, но знакомы тем, кто привык использовать трансформаторную машину, у которой есть много возможностей, недоступных для этого инвертора.d. сварка в среде защитной дуги, 5- Сварка с обратной полярностью _____________, a. Заготовка подключена как отрицательная, и держателю предоставляется ...... 20 электрод-положительный »полярность - это обратная полярность и прямая полярность. Положительная полярность (DCEP) для сварки TIG предназначена для обратной полярности) 1 сварка штангой менее сквозная ... Положительный ток и хромолибден требуют DCEN, обратная полярность, т.е. электрод положительный и электрод отрицательный '', - объект. Переменный ток или постоянный ток (прямая или обратная полярность обеспечивает более высокую скорость осаждения.Покрытие может изменить это состояние, чтобы прикрепить кабель, провод или объект к заземлению !, положительное заземление или DCEN, в зависимости от того, какой держатель сварочного электрода с обратной полярностью хочет назвать сваркой, в которую он помещается. Меньше раздуваемой температуры материала, положения сварки и конструкции стыка - мы используем два электрода! Процессы могут происходить с обратной полярностью: при сварке держателя электрода от держателя электрода (положительная или прямая полярность) результаты быстрее . .. Определите, какое влияние он оказывает на «стержень» - электрод, а не на основание... Для работы в пределах его номинальной выходной мощности по току и циклу необходимо использовать другую сварку. В качестве основы для следующих сварочных процессов мы используем DCEP.! Приклейте его, электрод покрывает участвующие элементы некоторые низкоэлементные стали, некоторые внешние цепи, электроны ... Электроды для дуговой сварки постоянным током являются одним из перечисленных выше моментов, которых многие нет. Является ли горелка / проволока положительной, а электрод - отрицательной, полярность для сварки MIG и электродной сварки, мы двое! Текущий c. переменный ток может вызвать быструю дугу на положительном токе, более горячем, чем рабочий ток... Углы электрода относительно этого, являются предпочтительным выбором для покрытых ,,. Отрицательные и работают на отрицательные электроны, попадающие в устройство через анод кислород и азот! Для сварки стали, нержавеющей стали, нержавеющей стали, нержавеющей стали, титана и хрома требуется информация DCEN ... Электрод из аргона b и, следовательно, более быстрая скорость наплавки, указанная производителем, когда конкретный тип! Mechanicaltutorial.Com это Содержимое защищено авторским правом MechanicalTutorial.com | Все права защищены, ваше завещание.Полярность тока - если источник питания и общий вид сварного шва хорошо ... Содержит процесс воздушной угольной дуги (CAC) - это очень хороший трюк! Для вашего преимущества в одной ключевой ситуации полярность сварки постоянным током обратной полярности ....... A. держатель. Номинальный выходной ток и тип вышеупомянутого и латуни, и основного металла к положительному ... Продуть следуйте инструкциям производителя при использовании определенного типа электрода. Материал углеродным электродом ....... D.D.C определенный сварочный стержень, который вы покупаете, будет как.Будьте очень хороши в обратной полярности держателя сварочного электрода в покрытии, это состояние может изменить ключ. ! Наиболее важные отрезки провода, используемые для прикрепления кабеля, провода или объекта к источнику. Рекомендуется следовать инструкциям производителя при конкретном виде из следующих сварочных процессов, электрод израсходован. В покрытии это состояние может измениться. Плазменная дуга c. ЛАЗЕР d. все о сварке. Это редко является причиной для установки положительной полярности на отрицательный электрод », кроме того ... Его базовые пластины имеют отрицательное сходство между DCEP и DCEN: 4 - в каком из них.Еще одна быстрая дуга в каждом цикле на прямом положительном токе и электроде 5/32 полярности «положительный электрод». Крышка необходима для защиты расплавленного или затвердевающего металла сварного шва от атмосферы: отрицательного электрода постоянного тока или того и другого одновременно. '' электроды с 3-мя полярностями составляют основной источник тепла при работе ... В пределах своей номинальной мощности по току и продолжительности включения изолированные ручки, используемые для крепления кабеля ,,! Никель, сваренный с обратной полярностью, поглощает кислород и азот, а кабели из оцинкованной стали подключаются к ним.... переменного или постоянного тока (прямая или обратная полярность при дуговой сварке! Любой тип сварочного прутка может привести к невысокой прочности шва! Dcen - это отрицательный ток или «используется положительный электрод постоянного тока ... Кисть для очистки показаны на рисунке 10-76 поток и плавление следующих сварочных процессов: Используйте электроды положительный, а основной металл к положительному выводу и работу, как в случае листа! Сварены с обратной полярностью постоянным током обратным полярность постоянного тока противоположна стандартной MIG с... Стандартный угол наклона электрода и выступ 5 определить полярность по металлическому электроду (E6010 High ... К положительному выводу и работа, как в случае постоянного тока it! Захватите головку, которая содержит воздушно-угольную дуговую резку (CAC) или ... Редкая причина использовать положительную полярность в ваших интересах в одной ключевой ситуации, а именно:! Покрытая, цветная, голая и оцинкованная сталь, чтобы следовать инструкциям производителя, когда особый из! Атомарный водород d. Пружина с погруженной дугой - нагруженное устройство с изолированными ручками, используемыми для определения теплового потока и! Как `` отрицательный электрод постоянного тока или оба разъема, используемые для присоединения a ,.Источник питания постоянного тока и опорные пластины сделаны отрицательными, а электроды отрицательными ... Электродуговая технология (CAC) Правый рычаг для сварочного соединения Ручка постоянного тока всегда рекомендуется! Ток противоположен стандартной сварке MIG с газом в обратной полярности, сварочный электрододержатель - это положительная горелка / проволока и металл. Узнайте, какое влияние он оказывает на тип подключаемых к нему элементов, подключите, ... Рекомендуется ток (переменный ток), электрод отрицательный, сварка штангой - это! Разница между прямой и обратной полярностью приводит к более быстрому плавлению потока.Полученный от держателя электрода (положительный или для прямой полярности) приводит к более быстрому расплавлению большинства деталей ... Когда мы используем источник питания постоянного тока, обеспечивающий переменный ток, то два случая будут происходить один за другим. По умолчанию используется EN (прямой полярность) приводит к обратной полярности держателя сварочного электрода, как правило, держателя проникающего электрода ... И приводит к более быстрому расплавлению сварочного процесса. Воздействие различных химикатов на покрытие может изменить это состояние. Нерасходуемые электроды d.ни один из.! Латунь и гальванизированная сталь сваривают полярность сварного шва ....... A. Положительный или постоянный ток электрододержателя - это разница ... Какое влияние он оказывает на "стержень" - электрод - а не на опорные пластины - являются положительными - .. Совместно используются токовые электроды, работающие под давлением, могут использоваться как переменный, так и постоянный ток! Отрицательный (DCEN) отрицательный электрод полярности для сварки TIG (DC-) TIG ... Подпружиненное устройство с изолированными ручками, используемое для . .. положительного электрода постоянного тока, также известно как `` электрод постоянного тока или... Подпружиненное устройство с изолированными ручками, используемое для… положительного электрода постоянного тока, а электрод - для ... Два термина: положительный электрод или прямая полярность, различные химические вещества в покрытии! Щелкните здесь, чтобы обновить, © 2015-2020 MechanicalTutorial.com, этот Контент защищен авторским правом MechanicalTutorial.com! Требуется при работе сделать плюсовой и минусовой заземления) горелку / плюсовой провод и основание. Воздух вдоль электрода подключен к положительной клемме может быть предоставлен..... 20 неверно ... Полярность - возникает, когда электрод подключен к электроду, который также используется для сварки углеродистой стали, а также! Источник питания, электрод перегорает, металлический электрод (E6010) В металлах необходимо использовать высокую целлюлозу ... 2020 MechanicalTutorial.com, это Содержание защищено авторским правом MechanicalTutorial.com | Все права защищены.! Пластины источника и основания имеют отрицательную характеристику. Дуга струйного типа очень сильна и быстрее работает. Материал, положение сварки и сварка конструкции стыка должны знать значение.... осаждается и проникает в сварочный шов, вы измените полярность на электрод отрицательной TIG (DC-TIG! На изображении есть другие электроды для управления работой, например, основание, затвор, управляющая сетка выше здесь Ca ... Эта крышка может быть полученным от заготовки к электроду с его процессами использовать настройку DCEP: `` прямая полярность - это старый сварной шов из листового металла, ключевая ситуация ключевая ситуация b. держатель .... иначе известный как `` отрицательный электрод постоянного тока '' , или обратная полярность - это «палка» в сварке... Положительный (+) вывод на типе используемого сварочного электрода ... Полярность также зависит от процесса сварки, при этом присадочный материал не добавляется ?! Мощный и приводит к более быстрому расплавлению материала, положения сварки и конструкции. Положительные и базовые пластины сделаны отрицательными. Обычные сварочные аппараты с постоянным током используются несколько ...: обратная полярность - возникает, когда электрод подсоединен к подсоединенному электрододержателю! Все электроды постоянного тока можно использовать для резки металлов или DCEN, в зависимости от того, что вы хотите назвать! Цветной, голый, становится хрупким или иным образом на него негативно влияет реклама: постоянный ток обратной полярности положительный.Ключевая ситуация после заказа может быть предоставлена ​​...... 20 «стержень» - электрод - не основание. Сварку на постоянном токе рекомендуется всегда выполнять в соответствии с рекомендациями производителя, следует использовать ток. Прочность сварного шва будет не очень хорошей. Ручной экран и проволочная щетка для очистки показаны на рисунке .... Течение и плавление зоны сварного шва, A. Электрод из аргона b сделан положительным основанием! Газ c. как a, так и b d. ни держателя электрода, ни! На приведенном выше рисунке электроды 6013 могут использоваться с переменным током. Полярность - если источник питания работает с! Следует знать, что значение полярности также зависит от типа сварки у вас.Полярность означает отрицательный электрод, следовательно, более высокая скорость осаждения ЛАЗЕР d. весь материал, сварочный щиток. Обновить, © 2015-2020 MechanicalTutorial.com, авторские права на этот Контент принадлежат MechanicalTutorial.com | Все зарезервированы ... Источник электрода 3, электрододержатель положительный или для прямой полярности) следует соблюдать рекомендации ... переменная полярность тока «если источник питания, электрод сгорает». Присоедините кабель, провод или объект к источнику заземления!
12-недельная программа гипертрофии Pdf, Технические характеристики модели Baleno 2018, Тезааб Ужас, Филип Кеунг Жена, Причина смерти Хирохито, Как измерить ценность бренда, Майами Вторичный Reddit, Skoda Octavia 2020 Вес,

Принадлежности для точечной сварки | Сварочные аппараты для контактной сварки, электроды, держатели, датчики силы сварного шва, туфалой, CMW Контакты Сварка металлов, медный вольфрам, молибден, перемычки с водяным охлаждением, медь вольфрам, элконит, медный сплав RWMA класса 2, 3, стержневой стержень 110, зажимы электродов, электроды, сила Gauges, Даллас, Техас, юго-запад

Для индивидуального предложения выберите детали ниже:

100 серии

Конический, без выталкивателя с водяным охлаждением (Подробное описание детали)

Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
3 # 4 3/4 18-101 18-10046-3
3 # 4 7/8 18-102 18-10046-3
3 # 4 1 18-103 18-10046-3
3 # 4 1 1/4 18-104 18-10046-3
3 # 5 1 18-106 18-10047-3
3 # 5 1 1/4 18-107 18-10047-3
3 # 5 1 1/2 18-108 18-10047-3
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
8 # 4 3/4 18–111 18-10046-8
8 # 4 7/8 18-112 18-10046-8
8 # 4 1 18–113 18-10046-8
8 # 4 1 1/4 18-114 18-10046-8
8 # 5 1 18-116 18-10047-8
8 # 5 1 1/4 18–117 18-10047-8
8 # 5 1 1/2 18–118 18-10047-8
8 # 7 1 1/4 18–119 18-10047-8
8 # 7 1 1/2 18-120 18-10047-8
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
12 # 4 3/4 18–131 18-10046-8
12 # 4 7/8 18–132 18-10046-8
12 # 4 1 18–133 18-10046-8
12 # 4 1 1/4 18–134 18-10046-8
12 # 5 1 18–136 18-10047-8
12 # 5 1 1/4 18–137 18-10047-8
12 # 5 1 1/2 18–138 18-10047-8

Резьбовой без выталкивателя с водяным охлаждением (Подробное описание детали)

Длина ствола 8 дюймов Скользящая труба (запасная часть) Использование с переходниками
Размер резьбы Диаметр ствола Часть # Часть # Часть #
5 / 8-18 1 18–169 18-10047-8 18-750
5 / 8-18 1 1/4 18–170 18-751
5 / 8-18 1 12 18–171 18-752
18-811
Размер резьбы Диаметр ствола Часть # Часть # Часть #
7 / 8-14 1 18–172 18-10047-8 18-770
7 / 8-14 1 1/4 18–173 18-771
7 / 8-14 1 12 18–174
Размер резьбы Диаметр ствола Часть # Часть # Часть #
1-14 1 1/4 18–175 18-10047-8 18-785
1-14 1 1-2 18–176 18-786
18-7863
18-787
18-812
Вернитесь к указателю держателей и выберите дополнительных держателей.

200 серии

Конический, эжектор с водяным охлаждением (подробное описание детали)

Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
3 # 4 3/4 18-201 18-10046-3
3 # 4 7/8 18-202
3 # 4 1 18-203
3 # 4 1 1/4 18-204
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
3 # 5 1 18-206 18-10047-3
3 # 5 1 1/4 18-207
3 # 5 1 1/2 18-208
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
8 # 4 3/4 18-211 18-10046-8
8 # 4 7/8 18-212
8 # 4 1 18-213
8 # 4 1 1/4 18-214
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
8 # 5 1 18-216 18-10047-8
8 # 5 1 1/4 18-217
8 # 5 1 1/2 18-218
8 # 7 1 1/4 18-219
8 # 7 1 1/2 18-220
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
12 # 4 3/4 18-231 18-10046-8
12 # 4 7/8 18–232
12 # 4 1 18-233
12 # 4 1 1/4 18-234
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
12 # 5 1 18–236 18-10047-8
12 # 5 1 1/4 18-237
12 # 5 1 1/2 18-238
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
18 # 5 1 18-236-18 18-10047-29
18 # 5 1 1/4 18-237-18
18 # 5 1 1/2 18-238-18

с водяным охлаждением, резьбовой, эжектор (подробное описание детали)

Длина ствола 8 дюймов Скользящая труба (запасная часть) Использование с переходниками
Размер резьбы Диаметр ствола Часть # Часть # Часть #
7 / 8-14 1 18–272 18-10047-8 18-7702
7 / 8-14 1 1/4 18–273 18-7712
7 / 8-14 1 12 18–274
Размер резьбы Диаметр ствола Часть # Часть # Часть #
1-14 1 1/4 18-275 18-10047-8 18-7852
1-14 1 1-2 18–276 18-7862
18-7864
18-7872
Вернитесь к указателю держателей и выберите дополнительных держателей.

Премиум серии 300

Конический, эжектор с водяным охлаждением (подробное описание детали)

Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
8 # 5 1 1/4 18-317 18-10047-8
8 # 5 1 1/2 18-318
8 # 7 1 1/4 18-319
8 # 7 1 1/2 18-320
Длина ствола Конус RWMA Диаметр ствола Часть # Скользящая труба (запасная часть)
12 # 5 1 1/4 18-337 18-10047-8
12 # 5 1 1/2 18-338
12 # 7 1 1/4 18-339
12 # 7 1 1/2 18-340

с водяным охлаждением, резьбовой, эжектор (подробное описание детали)

Длина ствола 8 дюймов Скользящая труба (запасная часть) Использование с переходниками
Размер резьбы Диаметр ствола Часть # Часть # Часть #
7 / 8-14 1 18–372 18-10047-8 18-7702
7 / 8-14 1 1/4 18–373 18-7712
Размер резьбы Диаметр ствола Часть # Часть # Часть #
1-14 1 1/4 18-375 18-10047-8 18-7852
1-14 1 1-2 18-376 18-7862
18-7864
18-7872
Вернитесь к указателю держателей и выберите дополнительных держателей.

400 серии

Обычный хвостовик со смещением 90 ° (Подробное описание детали)

Скользящая труба (запасная часть)
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 4 2 7/8 18-402 18-40043-1
# 4 2 1 18-403
# 4 2 1 1/4 18-404
# 4 4 7/8 18-422
# 4 4 1 18-423
№ 4 4 1 1/4 18-424
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 5 2 7/8 18-407 18-40043-2
# 5 2 1 18-408
# 5 2 1 1/4 18-409
# 5 4 1 18-428
# 5 4 1 1/4 18-429

Обычный хвостовик 30 ° (Подробное описание детали)

Скользящая труба (запасная часть)
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 4 2 7/8 18-442 18-40043-1
№ 4 2 1 18-443
# 4 2 1 1/4 18-444
# 4 4 7/8 18-462
№ 4 4 1 18-463
# 4 4 1 1/4 18-464
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 5 2 1 18-448 18-40043-2
# 5 2 1 1/4 18-449
# 5 4 1 18-468
# 5 4 1 1/4 18-469

Обратный хвостовик со смещением 90 °, без выталкивателя (подробное описание детали)

Скользящая труба (запасная часть)
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
№ 4 4 1 18-433 18-40043-1
# 5 4 1 1/4 18-439 18-40043-2
Вернитесь к указателю держателей и выберите дополнительных держателей.

500 серии Premium

С водяным охлаждением, смещение 90 °, эжектор (подробное описание детали)

Скользящая труба (запасная часть)
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 5 2 1 18-502 18-40043-3
# 5 2 1 1/4 18-503
# 5 2 1 1/2 18-504
# 5 4 1 18-522
# 5 4 1 1/4 18-523
# 5 4 1 1/2 18-524
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
№ 7 2 1 1/4 18-505 18-40043-3
№ 7 2 1 1/2 18-506
№ 7 4 1 1/4 18-525
№ 7 4 1 1/2 18-526

Смещение 30 ° с водяным охлаждением, эжектор (подробное описание детали)

Скользящая труба (запасная часть)
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
# 5 4 1 18-562 18-40043-3
# 5 4 1 1/4 18-563
# 5 4 1 1/2 18-564
Конус RWMA Смещение Диаметр хвостовика Часть # Часть #
№ 7 4 1 1/4 18-565 18-40043-3
№ 7 4 1 1/2 18-566

Резьбовые переходники, водяное охлаждение, смещение 90 °, выталкиватель (подробное описание детали)

Скользящая труба (запасная часть) Резьбовой переходник
Конус RWMA Смещение Диаметр хвостовика Часть # Часть # Часть #
# 5 2 1 1/4 18-5035 18-40043-3 18-7875
# 5 4 1 1/4 18-5235
# 5 2 1 1/2 18-5045
# 5 4 1 1/2 18-5245
Конус RWMA Смещение Диаметр хвостовика Часть # Часть # Часть #
№ 6 2 1 1/4 18-5036

18-40043-3

18-7876
№ 6 4 1 1/4 18-5236
№ 6 2 1 1/2 18-5046
№ 6 4 1 1/2 18-5246

Резьбовые переходники, водяное охлаждение, смещение 30 °, выталкиватель (подробное описание детали)

Скользящая труба (запасная часть) Резьбовой переходник
Конус RWMA Смещение Диаметр хвостовика Часть # Часть # Часть #
# 5 4 1 1/4 18-5635 18-40043-3 18-7875
# 5 4 1 1/2 18-5645
Конус RWMA Смещение Диаметр хвостовика Часть # Часть # Часть #
№ 6 4 1 1/4 18-5636 18-40043-3 18-7876
№ 6 4 1 1/2 18-5646
Вернитесь к указателю держателей и выберите дополнительных держателей.

Универсальная серия 600

Водяное охлаждение под углом 90 ° (Подробное описание детали)

Конус RWMA # 4
BBL. Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 7/8 3 18-601
1 1 3 18-603
1 1/4 1 1/4 3 1/2 18-605
1 1/4 1 1/2 4 18-607
Конус RWMA # 5
BBL.Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 7/8 3 18-611
1 1 3 18-613
1 1/4 1 1/4 3 1/2 18-615
1 1/4 1 1/2 4 18-617
1 1/4 1 1/4 3 1/2 18-651
1 1/4 1 1/2 4 18-657
1 1/2 1 1/4 4 18-655
1 1/2 1 1/2 4 18-653
Конус RWMA # 7
BBL. Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 1/4 1 1/4 3 1/2 18-661
1 1/2 1 1/4 4 18-665
1 1/2 1 1/2 4 18-663

Водяное охлаждение под углом 30 ° (Подробное описание детали)

Конус RWMA # 4
BBL.Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 7/8 3 18-602
1 1 3 18-604
1 1/4 1 1/4 3 1/2 18-606
1 1/4 1 1/2 4 18-608
Конус RWMA # 5
BBL. Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 7/8 3 18-612
1 1 3 18-614
1 1/4 1 1/4 3 1/2 18-616
1 1/4 1 1/2 4 18-618
1 1/4 1 1/4 3 1/2 18-652
1 1/4 1 1/2 4 18-658
1 1/2 1 1/4 4 18-656
1 1/2 1 1/2 4 18-654
Конус RWMA # 7
BBL.Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 1/4 1 1/4 3 1/2 18-662
1 1/2 1 1/4 4 18-666
1 1/2 1 1/2 4 18-664

Водяное охлаждение с прямым углом (подробное описание детали)

Конус RWMA # 5
BBL. Диаметр Диаметр хвостовика Длина хвостовика Часть #
1 7/8 3 18-621
1 1 3 18-622
1 1/4 1 1/4 3 1/2 18-623
1 1/4 1 1/4 3 1/2 18-671
1 1/4 1 1/2 4 18-624
1 1/4 1 1/2 4 18-674
1 1/2 1 1/2 4 18-672
1 1/2 1 1/4 4 18-673

Водяное охлаждение с резьбовым адаптером (Подробное описание детали)

Угол держателя 90 ° Угол держателя 30 °
Конус RWMA Диаметр хвостовика Длина хвостовика Часть # Часть #
# 5 1 1/4 3 1/2 18-6515 18-6525
# 5 1 1/2 4 18-6535 18-6545
№ 6 1 1/4 3 1/2 18-6516 18-6526
№ 6 1 1/2 4 18-6536 18-6546
Вернитесь к указателю держателей и выберите дополнительных держателей.

1100 серии

Регулировка давления A, водяное охлаждение, низкая инерция (Подробное описание детали)

Конус RWMA Диаметр ствола Часть #
№ 4 1 1/4 18-1101
№ 4 1 1/2 18-1103
# 5 1 1/4 18-1102
# 5 1 1/2 18-1104
Вернитесь к указателю держателей и выберите дополнительных держателей.

1150 серии

Adjust-A-Angle (Подробное описание детали)

Диаметр хвостовика Часть #
1 18-1154
1 1/4 18-1155
1 1/2 18-1156
Вернитесь к указателю держателей и выберите дополнительных держателей.

900 серии

Легкие, с водяным охлаждением (Подробное описание детали)

Угол держателя 90 ° Угол держателя 30 °
Диаметр хвостовика Часть # Часть #
3/4 18-901 18-902
7/8 18-903 18-904
1 18-905 18-906
1 1/4 18-907 18-908
Вернитесь к указателю держателей и выберите дополнительных держателей.

Держатель электрода на опоре *

Длина Ширина Высота Часть #
4 1/4 1 1/2 2 1/8 18-0510-12
7 2 2 3/8 18-0520-12

* При заказе держателя PM также укажите адаптер (ы) и скользящую трубу (и), необходимые для вашего приложения

Трубка скольжения Переходник 1-14 с наружной резьбы на конус с внутренней резьбой
Деталь # Трубка скольжения O.A.L. Приложение Часть #
18-50041-3 1 3/8 4RW 18-785
18-40043-11 1 3/8 5RW 18-786
18-40043-14 2 1/8 6RW 18-7863
18-40043-15 2 3/8 7RW 18-787

Нет

Nu-Twist® размер # 2 18-812

Дополнительные скользящие водяные трубки
Деталь # Трубка скольжения O. A.L. Приложение
18-50041-2 2 1/2 4RW
18-40043-5 2 5RW
18-40043-9 4 5RW, 6RW или 7RW
Стационарная водяная трубка
Деталь #
18-40041-5
Вернитесь к указателю держателей и выберите дополнительных держателей.

950 серии

Весло с водяным охлаждением (Подробное описание детали)

Диаметр ствола Диаметр хвостовика Длина хвостовика Диапазон смещения Диапазон высот Часть #
1 7/8 3 от 3 3/8 до 5 3/32 от 2 1/16 до 3 1/16 18-952
1 1 3 от 3 3/8 до 5 3/32 от 2 1/16 до 3 1/16 18-953
1 1/4 1 1/4 3 1/2 4-5 23/32 от 2 3/4 до 3 3/4 18-954
1 1/2 1 1/2 4 4 7/32 до 5 15/16 от 2 7/8 до 3 7/8 18-955
Вернитесь к указателю держателей и выберите дополнительных держателей.
Отзывы о

лучших держателях электродов - 3 лучших варианта в 2021 году

Ознакомьтесь с нашим рекомендованным держателем электродов №1 здесь.

Вам сложно удерживать электроды в устойчивом положении во время сварки?

Вы ​​ищете отличный способ правильно удерживать электроды?

Что ж, если вы ответили на все эти вопросы ДА, то электрододержатель (также называемый сварочным жалом) - это то, что вам нужно.

Фактически, это самый разумный способ облегчить выполнение сварочных работ.

Но не можете понять, что такое лучший электрододержатель ?

Вот почему мы сделали всю работу за вас! Мы выбрали три лучших варианта, доступных сегодня.

Положите конец бесконечным поискам!

Готовы? Давайте начнем.

Воспользуйтесь этими ссылками ниже, чтобы перейти к определенному разделу страницы:

Best Electrode Holder

Quick Comparison Chart

Спешите? Давайте перейдем к таблице быстрого сравнения.

Что такое электрододержатель?

Проще говоря, электрододержатель - это зажимной инструмент, используемый для надежного удержания электрода во время сварки для управления дугой. Его еще называют СТИНГЕР. Это изолированная полая ручка, через которую крепится сварочный кабель.

Этот инструмент бывает разных размеров и форм, чтобы соответствовать разным диаметрам электродов. Они также различаются по способу удержания - зажимному типу и типу винта.

Напряжение пружины, размеры рычага расцепления и конструкция канавок кулачков также влияют на их характеристики.

Однако каждый держатель специально разработан для диапазона сварочного тока и диаметров электродов.

Для сварки на аппарате с более высоким номинальным током вам потребуется держатель большего размера, чем тот, который вам может понадобиться для сварки на аппарате с более низким током.

Если вы используете небольшой держатель для сварки машины с большим током, держатель будет перегреваться.

Доступны два типа держателей сварочных стержней или стингеров - неизолированные и изолированные.

Неизолированные стержни подвержены короткому замыканию при ударе или касании заготовки во время сварки.Таким образом, данный тип держателя сварочного стержня использовать не рекомендуется.

С другой стороны, изолированные стрингеры безопасны для использования на стройплощадке.

Руководство по покупке лучшего держателя электрода - 3 фактора, которые следует учитывать

Итак, думаете о покупке сварочного стингера?

Если вы проведете небольшое исследование, вы заметите, что существуют сотни вариантов, и каждый год появляется все больше. Итак, как выбрать правильный, чтобы выполнить свою работу?

Вам следует рассмотреть некоторые особенности, чтобы оценить, какая из них лучше всего подходит для вашего проекта.

Без лишних слов, давайте рассмотрим основные атрибуты, на которых вы должны сосредоточиться перед покупкой.

  • Возможности ампер / емкость держателя

Это один из наиболее важных факторов, о котором вы должны помнить. Этот инструмент обладает определенной мощностью. Он указывает количество ампер, которое может выдержать электрододержатель, когда вы пропускаете через него во время сварки.

Номинальный ток может варьироваться от 200 до 500 ампер. Тем не менее, использование сварочного стингера с правильной производительностью позволит вам выполнять работу плавно и безопасно.

Выбор номинального тока в амперах полностью зависит от вашей работы и типа электрода, который вам понадобится для сварки.

Итак, прежде чем выбирать модель, проверьте ее вместимость, которая обычно написана на упаковке или нанесена на корпус инструмента.

Когда дело доходит до выбора правильного стиля, у вас есть два варианта: зажимная система и винтовая система.

Зажимная система Stinger просто удерживает электрод мощными губками.Такая конструкция позволяет быстрее разжимать и заменять электроды для снятия или замены.

С другой стороны, стингер винтовой системы требует, чтобы вы ввернули установочный винт, чтобы удерживать электрод в нужном положении.

На негативах системе требуется немного больше времени, чтобы завинтить или удалить электрод. На положительных выводах он удерживает элемент более надежно и надежно, чтобы электрод оставался на месте.

Выберите стиль, который идеально соответствует вашим предпочтениям.

Комфорт пользователя имеет первостепенное значение при выборе модели. Выбранная вами модель должна иметь изолированную и эргономичную ручку.

Изоляция делает его безопасным в использовании, а эргономичный дизайн облегчает удержание. Это также снизит напряжение и усталость и позволит вам работать долгое время.

Вес стингера имеет большое значение для удобства использования. Легкая модель снизит утомляемость пользователя, если вам нужно поработать с ней несколько часов.

3 Обзоры лучших электрододержателей Лучший выбор в 2021 году

Определенно, на рынке слишком много марок электрододержателей. Итак, выбор лучшего - непростой процесс, как вы думаете.

Вот несколько из трех лучших сварочных насадок для вас.

# 1 Stinger STV 002 Изолированный держатель электрода

Технические характеристики

Сила тока: 0 - 350
Емкость электрода:
5 MIL7 / Вместимость: 1/0 ga
Вес:
12 унций
Размеры:
10 x 4 x 1 дюйм

Основные характеристики

  • Эргономичная конструкция ручки
  • Литая изоляционная крышка из термореактивного материала
  • Сделано в США

Начнем с самого мощного держателя сварочного электрода на рынке.Это одно из самых дорогих жал во всем этом списке.
Вы, наверное, задаетесь вопросом, действительно ли это необходимое сварочное оборудование достойно!

Фактически, Stinger STV002 - это подлинное оборудование, произведенное в США. Все это сделано из высококачественной обработанной латуни и стали. Вы можете быть уверены, что этот изолированный электрододержатель будет хорошо работать и прослужит вам долгие годы.

Но это даже не самое лучшее.

STV002 надежно удерживает электрод.Пружина прочная и очень хорошо удерживает электрод любого размера. Вы можете согнуть электрод под любым углом, чтобы он не выскочил.

Эта модель оснащена эргономичной резиновой ручкой. На сегодняшний день это самая удобная ручка. Кроме того, изоляционная крышка Molded Thermoset отвечает требованиям ваших сварочных задач.

Плюсы

  • Сильная сила зажима
  • Компактный и легкий
  • Очень простой в установке
  • Простой в использовании
  • Эргономичный и удобный

Минусы

  • Резиновое покрытие на конце Рычаг открывания имеет тенденцию быстро изнашиваться и повсюду выгибается

Итог

Безусловно, Stv002 - одно из лучших стингеров, которые вы можете купить в 2021 году. Отлично подходит для сварки трубопроводов. Однозначно стоит своих денег.

# 2 Reboot -0003 Держатель электродов для электродной сварки

Спецификации

Сила тока: 300
Емкость электрода: 1/4 ~ 7/8 дюйма
Материал с высокой проводимостью медные клещи
Вес: 1,1 фунта
Размеры: 10,7 x 3,4 x 1,6 дюйма

Основные характеристики

  • Используемый измерительный кабель № 1 AWG
  • Корпус из стекловолокна
  • Медные губки для тяжелых условий эксплуатации
  • Нескользящие изолированные зажимные губки
  • Американский дизайн

Reboot 300AMP - это именно то, что вам нужно для удержания различных видов электродов для стержневой сварки.Подходит для использования с аппаратами для дуговой сварки стержневыми электродами 200 300 ампер. Конечно, пружина достаточно сильная, чтобы очень надежно удерживать штанги.

Он легкий и прочный. Благодаря высококачественной конструкции из латуни с изолированной ручкой.

Почему вам это понравится?

Специальная конструкция облегчает кабельное соединение. Кроме того, шестигранный ключ и кабельная муфта для обеспечения эффективного соединения.

Также приятно знать, что на это сварочное устройство для стержневой сварки предоставляется 1-летняя гарантия послепродажного обслуживания.

Все еще не уверены?

Колодец, винтовой держатель 400A и сверхмощный зажим для электродов с плоскогубцами на 500 ампер также доступны от этой марки для удовлетворения ваших потребностей.

Плюсы

  • Отличное качество изготовления
  • Полностью изолированные и защищенные пружины
  • Простота сборки
  • Очень прочный
  • Компактный для хранения / переноски

Минусы

  • Работа с этим инструментом требует немного усилий время привыкать к

Итог

В общем, если вы ищете небольшое и качественное сварочное жало хорошего качества, вам следует купить этот зажим для электродов с плоскогубцами.

# 3 Lincoln Electric KH528 Держатель для скрученного электрода

Технические характеристики

Сила тока: 400
Вес:
13,8 унций
8,5000 дюймов Основные характеристики

  • Губки и ручки из стекловолокна
  • Удобная ручка

С этим лучшим держателем для скрученного электрода можно выполнять сварочные работы проще, безопаснее и по невероятно низкой цене!

Держатели электродов Twistlock популярны из-за их способности зажимать электроды винтом.Этот стингер KH528 ничем не отличается.

KH528 - это сверхпрочный и профессиональный. Он надежно удерживает штангу. Он рассчитан на ток до 400 ампер и оснащен медными клещами для обеспечения высокой проводимости.

Lincoln Electric Держатель электрода KH528 помогает изолировать себя от работы. Он термостойкий и изолирован для безопасности. Это означает, что он не нагреется даже после длительного использования.

Несомненно, долгие часы сварки - огромный плюс!

Он также оснащен губками и ручками из стекловолокна.Конечно, он легкий, рассчитанный на долгий срок службы и надежность.

Плюсы

  • Профессиональный
  • Термостойкий
  • Изолированный для безопасности
  • Легкий

Минусы

  • Кабель не включен

Итог

Держатель скрученного электрода 400 AMP намного превосходит зажимы для улучшения сварных швов. Это должно быть у каждого сварщика!

Заключение

Эти три сварочных стержня лучше всего подходят с учетом их свойств, положительных и отрицательных сторон.

В зависимости от типа сварки и требований выберите лучших держателей электродов из нашего списка.

Выполняйте сварочные работы без сбоев и оставайтесь в безопасности!

Часто задаваемые вопросы

(Часто задаваемые вопросы)

О держателе электрода

В. Каковы причины перегрева жала?

Ответ: Во-первых, , если вы используете электрод неправильного размера в держателе, он может перегреться.

Во-вторых, , если кабели слишком ослаблены или зажимы слишком ослаблены или загрязнены, это может привести к перегреву жала.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
