Содержание

Отверстия ключей и размер под ключ

В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.

Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы. В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.

Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.

Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые.

Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.

ГОСТ 6424 – 73

Изготовление отверстий под ключ

В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.

Чтобы получить квадратное отверстие, можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента.

В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.

Сверление

В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.

В тех случаях, когда изготавливаются отверстия под ключ, сверление применяется в качестве вспомогательной технологической операции.

Оно необходимо для того, чтобы произвести предварительную обработку отверстия.

Эрозионная обработка

Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.

С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ.

Протягивание

Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов. С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.

Лазерная резка

Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях.

В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.







Ключ на 8 гаечный размеры. Отверстия ключей и размер под ключ. Подробнее о разных видах гаечных ключей

Гаечные ключи по видам очень разнообразны и могут отличаться как внешне, так и материалом использования (марка и вид металла или сплава).

Гаечный ключ – это инструмент, который используется для закручивания болтов, гаек или элементов имеющих грани. У каждого вида гаечных ключей имеются свои положительные и отрицательные стороны.

В первую очередь гаечные ключи отличаются по форме рабочей части – рожковые, рожково-накидные, накидные, разводные, торцевые.

Полезная информация:

Самый узнаваемый и распространенный вид. У этих ключей захват детали производится элементами, имеющими форму рожек. У рожковых ключей две рабочие части разных размеров расположенные на концах одной ручки.

Это удобно тем, что сокращает количество ключей необходимого размера при работе.

Благодаря своей универсальности рожковые ключи очень популярны несмотря на некоторые недостатки. Одним из недостатков является маленькая зона контакта, всего в двух точках, если усилие большое то ключ стремится деформировать грани детали в зоне контакта, если рога ключа тонкие то такая вероятность увеличивается.

Накидные ключи


У этих ключей рабочая часть имеет фору кольца с гранями на внутренней стороне. Его конструкция более надежна чем у рожковых ключей, так как деталь охватывается по всей поверхности (то есть как минимум в шести местах), что практически исключает деформацию углов. Накидные ключи существуют с двумя типами внутреннего профиля – с 6-и гранным профилем и 12-и гранным профилем. Профилем с 12-ю гранями работать в ограниченном пространстве удобней, так как ему достаточно поворота на 30 градусов, к ключу с 6-и гранным профилем необходимо 60 градусов поворота.

Более распространенны ключи с наклонной головкой, когда рабочая часть находится под небольшим углом к рукоятке.

Накидные ключи выпускаются разного размера, как и рожковые ключи.

Рожково-накидные (комибинированные ключи)


Этот вид ключей сочетает в себе на одной стороне рукоятки рожковую рабочую часть, а с другой стороны накидную рабочую часть. Это сочетание убирает недостатки каждого (и рожкового и накидного) в отдельности. Комбинированные ключи выпускаются с одним размером рабочей части с двух сторон (например 13*13 мм).

Разводные гаечные ключи


Представляют собой рожковый ключ с изменяемым размером между зажимами. Такие ключи пользуются достаточно большой популярностью в быту, потому что заменяют практически все размеры используемых ключей.

Но у этого вида ключей есть и свои минусы:

  1. Большой размер рабочей части, что может помешать при работе в стесненном пространстве.
  2. В процессе работы и со временем, раздвижной механизм изнашивается что приводит к значительному люфту, то есть к невозможности плотно охватить грани детали.
  3. Необходимость часто подстраивать положение захвата по размеру гаек, что не всегда удобно.

Торцевые гаечные ключи

Этот вид ключей представляет собой полую трубку или цилиндр с углублениями на обоих концах. Торцевые ключи бывают двух типов:

Г-образные торцевые ключи


Они имеют одинаковый размер на обоих краях рабочих частей. Это сделано с тем расчетом, что гайка (или болт) могут находиться глубоко от поверхности и тогда используется длинная часть ключа, но при этом необходимо приложить больше усилий (из-за маленького рычага). Если деталь находится неглубоко, тогда используется короткая часть ключа, соответственно из-за большего рычага усилий прикладывается меньше.

I-образные гаечные ключи


Выглядят как полый цилиндр с рабочей частью разного размера на обоих концах. Работать таким ключом приходиться, используя рычаг (вороток) который вставляется в сквозное отверстие в корпусе ключа.

Шестигранные ключи


Этот вид ключей имеет Г-образную форму и используется для работы с болтами (шурупами, винтами) имеющими не внешние грани, а внутренние. В основном применяются в основном при сборке мебели, ремонте бытовой технике и подобных работах.

Ключ «звездочка» TORX


У этих ключей форма такая же как и у шестигранных ключей только с той особенностью что окончание ключа сделано в виде звездочки (область применения разница от ремонта электроники до починки автомобилей и некоторой бытовой техники).

По видам металла ключи стоит приобретать из хром-ванадиевого сплава или же хром –молибденового сплава, все остальные виды металлов или сплавов не показывают таких хороших результатов при работе, как бы привлекательно они не выглядели.

При всем многообразии видов ключей каждый может выбрать себе то что ему необходимо в данный момент, или же приобрести набор. Но стоит обратить внимание на то, что лучше приобретать качественную продукцию, чтобы избежать разочарования в будущем.

Твитнуть

Запинить

Нравится

Простой гаечный ключ - распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками - зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов - на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

  • Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
  • Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ - ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

Составные комплекты

Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик - трещотка. Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Универсальным для сантехнических работ можно назвать газовый (он же трубный ) ключ. Такой ключ поможет держать металлическую трубу или сгон во время работы. Разводной ключ также можно отнести к универсальным: он пригодится при заворачивании шестигранных гаек и контргаек. Однако, ни один разводной ключ не сравнится по удобству работы с обычными рожковыми ключами. Таблица поможет правильно подобрать их размер:

Примечание:
1. По каталoгу произвoдителя - General Fittings (для фитингов) и Bugatti (для шарoвых кранов).

И о размерах сантехнических труб:

Резьба трубная цилиндрическая (G) Металлическая труба
(в т.ч. оцинковка)
Пластиковая труба
(в т.ч. полипропилен)
измеряется по внутреннему диаметру
(внешний диаметр трубы будет больше, чем её размер)
измеряется по внешнему диаметру
1 / 2 " 15 мм 20 мм
3 / 4 " 20 мм 25 мм
1" 25 мм 32 мм
1 1 / 4 " 32 мм 40 мм
1 1 / 2 " 40 мм 50 мм

Гайка представляет собой крепежную деталь винтовой передачи или же резьбового соединения. От других деталей отличаются отверстием с резьбой. Вместе с болтом (винтом) она образует винтовую пару. Гайки, которые навинчиваются на шпильку или болт, составляют болтовое соединение. Чаще всего на производствах изготавливают гайки шестигранной формы. Их специально делают под гаечный ключ. Также в продаже можно еще найти гайки с выступами "барашками", квадратной формы, круглые с насечкой и других форм. Производятся они из автоматной стали. Для этого используются специальные станки-автоматы.

Стоит отметить, что гайки отличаются еще классом прочности. Так, для гаек из углеродистых легированных или нелегированных сталей установлен класс прочности 4-6, 8-10. Для гаек, имеющих нормальную высоту (более 0,8 d) установлен класс прочности 12. Те гайки, которые имеют высоту 0,5d-0,8d, имеют класс прочности 04-05. По форме гайки также отличаются. Есть барашковые открытые и закрытые (определяются ГОСТом 3032-76), шестигранные корончатые круглые, шестигранные прорезные (определяются ГОСТом 6393-73, 11871-80). Есть гайки нижние шестигранные , особо высокие, высокие и нормальной высоты. Гайки шестигранные корончатые, прорезные и шестигранные могут быть облегченные (с небольшими наружными размерами), а также нормальные (фото 1).

Самыми распространенными считаются гайки шестигранные. Корончатые и прорезные гайки применяются тогда, когда необходимо стопорение гаек шплинтами. Для крепления разных деталей используются круглые гайки, ну, а для соединений, которые нужно постоянно собирать и разбирать лучше всего применять гайки-барашки, которые легко можно затянуть даже не используя специальный ключ. К слову, если в работе нужно использовать большое количество гаек, то целесообразней брать облегченные, поскольку они сэкономят значительно массу. Когда видно, что стержень болта на растяжение недогружен, то использовать лучше всего низкие гайки. Чтобы предохранить резьбу от износа, а также смятия при частом отвинчивании и больших нагрузках, применяйте особо высокие гайки или же высокие (фото 2).

Под размером гайки следует понимать расстояние, которое образуется между параллельными гранями. Размеры регламентируются ГОСТом. Так, гайки класса точности А, шестигранные низкие, повышенной точности имеют размеры, указанные в ГОСТ 5929-70. Размер гаек класса точности А шестигранных указан в ГОСТ 5916-70. В других гостах - ГОСТ 5916-70, 5915-70, приводятся размеры гаек класса точности В, шестигранных низких и шестигранных. Все размеры можно посмотреть в таблицах, приведенных в ГОСТ (фото 3).

Самой популярной гайкой, как уже сказано, является шестигранная. Различаются такие гайки по размерам: М 6, М 8, М 10, М 12, М 16, М 24, М20, М30, М27, М 36, М 52, М 48, М 42. Для навинчивания такой гайки на болт нужны гаечные ключи. Сегодня есть пятнадцать видов таких ключей. Есть в продаже газовые, торцевые, накидные, рожковые, разводные, баллонные, комбинированные, шестигранные и свечные, предназначенные для свечей зажигания (фото 4).

Размеры гаечных ключей также разные. Для гайки будет играть роль размер резьбы, поэтому они могут иметь размер М1.6 - М110. Расстояние между губками у гаечных ключей колеблется от 3,2 миллиметров до 155 миллиметров. Длина рукоятки может быть от ста пятидесяти миллиметров и до пятьсот миллиметров. Популярны комбинированные ключи - на одной стороне накидные, а на другой рожковые. Стоит еще отметить, что в промышленности сегодня используются специальные гайки. Это шестигранные гайки, которые применяются для герметизации соединений, крепления колес на транспорте (фото 5).

Часто бывает, что необходимо использовать крепежи нестандартных размеров. В этом случае не остается другого решения, кроме как гайки по ГОСТ, ОСТ или по чертежам заказать . Помочь может производственно-коммерческое предприятие "Молот". Из личного опыта отметим, что иногда дешевле будет заказать изготовление нужных крепежей, чем подгонять существующие под проект.

Гаечный ключ - это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название - рожковый. Другое название этого вида, используемое и в ГОСТе - ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.


Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа - лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

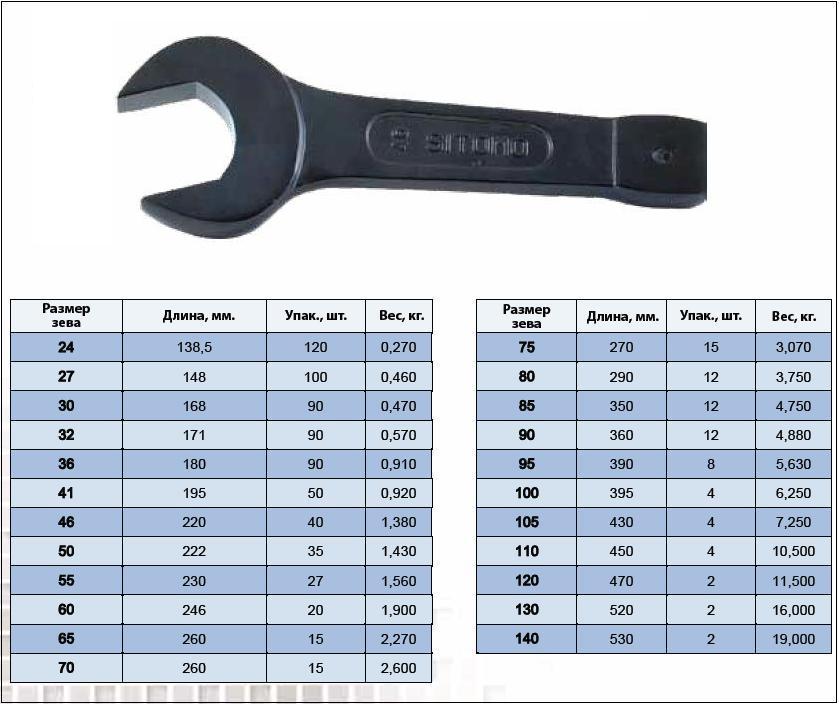

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие - ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.


Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, - это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно - это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

  • Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
  • Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
  • Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
  • Низкая прочность не дает создавать большой крутящий момент.
  • Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно - изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко "спрятанные" болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания - длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста - некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток - очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей - свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой - не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т. д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

Различные виды и особенности применения гаечных ключей. Набор гаечных ключей. Ключ гаечный накидной. Гаечные ключи торцевые, трещетки.

Поговорим о гаечных ключах. Сегодня любому мастеру или домашнему умельцу почти на каждом шагу приходится сталкиваться с болтами, гайками, винтами, шпильками и другими резьбовыми крепежными деталями. Чем бы ни пришлось заниматься — от ремонта детского велосипеда или старой стиральной машины до починки автомобиля, отвинтить нужно будет добрый десяток болтов и гаек самого разного размера и формы. Без надлежащего инструмента — набора гаечных ключей — нет смысла даже браться за такую работу, все равно ничего хорошего из этого не выйдет.

Так, 13-миллиметровую гайку не удастся, не только отвинтить, но и «стронуть с места» рожковым ключом с шириной зева 12 или 14 мм, особенно, если она заржавела. Поэтому возникает вполне резонный вопрос: что лучше, иметь универсальный разводной ключ, которым можно «захватить» любую гайку, или приобрести набор рожковых, накидных и торцевых ключей хотя бы самых ходовых размеров?

Ответ на этот вопрос может показаться неожиданным. Если вам приходится более или менее регулярно самостоятельно заниматься ремонтом и обслуживанием домашней техники, то понадобятся и те, и другие, и третьи. Каждый из этих видов гаечных ключей имеет свои плюсы и минусы и свою вполне определенную область применения.

Разводной ключ, например, полезен тем, что его можно настроить на любой, в том числе и нестандартный размер крепежа. Однако есть у него и серьезный недостаток. Из-за неизбежных люфтов узла регулировки развода, разводной ключ не способен надежно «захватить» шестигранник трудно отвертываемой гайки и очень часто срывается с граней, срезая и скругляя их. Поэтому работать разводными ключами приходится предельно внимательно и осторожно, не прилагая излишних усилий, чтобы не повредить детали крепления, да и руки тоже.

В этом отношении наборы ключей различных размеров более надежны и удобны в работе. Главное — инструмент должен точно соответствовать размеру шестигранника болта или гайки, так как только в этом случае можно приложить необходимые усилия, чтобы затянуть или отвернуть резьбовое соединение, не повредив его детали и не подвергая себя опасности травмировать руки.

Рожковый гаечный ключ позволяет «захватить» шестигранник сбоку, при этом его рабочие поверхности полотно контактируют с двумя параллельными гранями гайки или головки болта. Чаще всего рожковые ключи выпускают с двумя головками на обоих концах рукоятки, размер зева которых обычно отличается на 1 или 2 мм. Широко распространены также комбинированные ключи, на одном конце которых — рожковый ключ, а на другом — накидной кольцевой такого же размера.

Совет! Приобретая тот или иной набор ключей, советуем обратить внимание на то, что высококачественный инструмент, как правило, сделан из хромванадиевой стали и имеет соответствующую маркировку.

Рабочие поверхности накидных ключей, как правило, «захватывают» все шесть граней шестигранника одновременно, что позволяет при отворачивании и затягивании крепежа прилагать значительно большие усилия, не опасаясь повредить головку болта или гайку.

Выпускают их тех же размеров, что и рожковые. По форме рукоятки накидные ключи могут быть прямыми или с изогнутой ручкой. Однако область их применения ограничена. Использовать накидные ключи можно только там, где есть доступ к гайкам или головкам болтов сверху.

В последние время все большее распространение находят торцевые гаечные ключи. Их сменные головки, как и в случае накидных ключей, обеспечивают надежный контакт одновременно со всеми гранями гаек и головок болтов. В каждый комплект таких ключей входят различные рукоятки, в том числе и с «трещеткой», удлинители, воротки, карданные шарниры и множество других полезных приспособлений. Весь набор торцевых ключей обычно удобно размещают в специальных кассетах или чемоданчиках.

Кроме перечисленных ключей неплохо иметь в мастерской набор ключей под внутренний шестигранник. Болты и винты с внутренним шестигранником в большинстве случаев используют в современных малогабаритных механизмах вместо традиционного крепежа.

Чаще всего такие ключи имеют Г-образную форму, но не менее удобны в работе и ключи в виде насадок (бит), которые иногда входят в комплект торцевых ключей и с помощью специального переходника легко присоединяются к любой рукоятке из набора.

Имея в мастерской такие наборы и комплекты инструментов, можно смело браться за любую работу, связанную со сборкой или разборкой резьбовых соединений.

ГОСТ 2841-80 Ключи гаечные с открытым зевом односторонние. Конструкция и размеры

Текст ГОСТ 2841-80 Ключи гаечные с открытым зевом односторонние.

Конструкция и размеры

БЗ 6-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ОДНОСТОРОННИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 2841-80 (ИСО 4229-77)

Издание официальное

ИТТК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ГАЕЧНЫЕ С ОТКРЫТЫМ ЗЕВОМ ОДНОСТОРОННИЕ

Конструкция и размеры

ГОСТ 2841-80

Single-ended open spanners. Construction and dimensions

(ИСО 4229-77)

OKU 39 2651

Постановлением Государственного комитета СССР по стандартам от 16 июня 1980 г. № 2801 срок введения установлен

с 01.01.81

1. Настоящий стандарт распространяется на односторонние гаечные ключи с открытым зевом.

Стандарт не распространяется на ключи, предназначенные для работы во взрывоопасных условиях.

Требования стандарта в части пп. 1—5 и приложения 2 являются обязательными, другие требования являются рекомендуемыми.

(Измененная редакция, Изм. № 2).

2. Основные размеры ключей должны соответствовать указанным на чертеже и в табл. 1.

Издание официальное Перепечатка воспрещена

Е

© Издательство стандартов, 1980 © ИПК Издательство стандартов, 1997 Переиздание с изменениями

Обозначение

ключей

Применяе

мость

S

а (пред.

откл. по h 15)

Ь (пред.

ОТКЛ. по

Л 17)

1

li

не

ме

нее

Номин.

Пред.

ОТКЛ.

7811-0101

3,2

3,0

8

65

±1,9

4

7811-0102

4,0

10

5

7811-0103

5,0

12

75

6

7811-0104

5,5

13

7811-0491

(6,0)

3,5

14

7811-0105

7,0

15

80

7

7811-0106

8,0

4,0

20

95

+2,2

8

7811-0492

(9,0)

21

100

9

7811-0107

10,0

4,5

22

105

10

7811-0493

11,0

24

110

12

7811-0108

(12,0)

26

125

±2,5

13

7811-0109

13,0

5,0

28

135

14

7811-0121

(14,0)

5,5

30

140

15

7811-0494

(15,0)

6,0

32

150

16

7811-0496

16

6,5

34

155

16

7811-0122

(17,0)

6,5

35

160

17

7811-0497

18

7,0

39

165

18

7811-0123

(19,0)

7,5

42

170

19

7811-0498

21

8,5

45

185

±2,9

20

7811-0124

(22,0)

8,5

46

195

21

7811-0125

24,0

9,5

50

215

23

7811-0141

27,0

10,5

55

240

26

7811-0142

30,0

11,5

62

260

28

7811-0143

(32,0)

12,5

65

270

±3,3

30

7811-0499

34

12,5

70

280

±2,9

32

7811-0144

36,0

13,5

75

300

±3,3

34

7811-0145

41,0

15,0

85

340

38

мм Продолжение табл. 1

Обозначение

ключей

Применяе

мость

S

а (пред.

откл. по h 15)

Ь (пред.

ОТКЛ. по

А 17)

1

li

не

ме

нее

Номин.

Пред.

откл.

7811-0146

46,0

15,5

95

380

±3,8

42

7811-0147

50,0

17,0

102

410

46

7811-0148

55,0

18,0

112

460

51

7811-0149

60,0

18,5

122

490

55

7811-0150

65,0

20,0

132

530

60

7811-0151

70,0

21,0

142

580

±4,5

65

7811-0152

75,0

22,0

152

615

68

7811-0153

80,0

23,0

165

650

±5,0

72

7811-0495

85,0

24,0

175

680

75

П римечание. Размеры, указанные в скобках, применять не рекомендуется.

Пример условного обозначения ключа с размером зева S = 17 мм, повышенной точности П, группы прочности С, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838, с хромовым покрытием толщиной 9 мкм:

Ключ 7811-0122 ПС 1X9 ГОСТ 2841-80 То же, нормальной точности:

Ключ 7811-0122 С 1X9 ГОСТ 2841-80 (Измененная редакция, Изм. № 1).

3. Ключи должны изготовляться групп прочности С и D по ГОСТ 2838 из марок стали, указанных в табл. 2.

Таблица 2

Размер зева, мм

Марка стали для ключей группы прочности

С

D

До 36

40ХФА*

40Х*

Св. 36

40Х*

45**

* По ГОСТ 4543.

** По ГОСТ 1050.

Допускается применять сталь других марок с механическими свойствами в термообработанном состоянии не ниже чем у марок стали, указанных в табл. 2.

4. Ключи группы прочности С должны иметь твердость по 1-му ряду, а группы D — по 2-му ряду ГОСТ 2838.

5. Технические требования — по ГОСТ 2838.

6. Размеры рукояток гаечных ключей указаны в приложении 1.

7. Размеры головок ключей указаны в приложении 1 ГОСТ 2839.

8. Размеры и крутящие моменты увеличенных головок гаечных ключей с размерами зева от 50 до 120 мм по настоящему стандарту указаны в приложении 2.

(Введен дополнительно, Изм. № 2).

РАЗМЕРЫ РУКОЯТОК ОДНОСТОРОННИХ ГАЕЧНЫХ КЛЮЧЕЙ

ПРИЛОЖЕНИЕ 1 Рекомендуемое

С зевом S<10 мм

А -А

С зевом S>10 мм

Б-Б

S

а1 — а2

«3

b

bi

b2

l

li

3,2

4,0

1,5

5

6

5. 0

5.5

6.0

2,0

1

6

10

7,0

8

8.0

9

7

11

9,0

2,5

10

8

12

10.0

11

13

11.0

3,0

2,0

12

9

19

14

8

12.0

14

20

15

9

13.0

10

21

16

10

14.0

3,5

15

22

18

11

15. 0

2,5

16

11

24

20

16.0

4,0

17

12

26

21

12

17.0

27

18.0

4,5

18

13

29

23

13

19.0

5.0

31

25

14

21.0

20

14

33

28

15

22.0

6,0

20

15

34

29

24.0

3,0

22

16

38

32

17

27.0

8,0

24

17

41

36

24

30. 0

26

19

46

39

27

32.0

28

20

48

43

34.0

9,0

3,5

30

21

51

45

30

36.0

32

22

54

47

41.0

10,0

4,0

34

24

61

50

32

46.0

38

28

68

57

38

50.0

12,0

4,5

42

30

74

63

39

55.0

45

33

81

69

45

60. 0

48

35

88

77

52

65.0

14,0

5,0

52

38

95

84

56

70.0

55

40

102

90

60

75.0

16,0

6,0

60

44

109

100

68

80.0

65

48

116

110

71

85,0

19,0

7,0

75

52

123

120

75

Предельные отклонения размеров, кроме S, по нормальной точности ГОСТ 7505.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2 Обязательное

1. Размеры и крутящие моменты увеличенных головок гаечных ключей с размерами зева от 50 до 120 мм по настоящему стандарту

5

«*, не более

1**, не более

Испытательный крутящий момент М***, Н м, не менее

50

110

20

850

55

121

22

1030

60

131

24

1225

65

141

26

1435

70

152

28

1665

75

162

30

1910

80

173

32

2175

85

183

34

2455

90

188

36

2755

95

198

38

3070

100

208

40

3400

105

218

42

3750

110

228

44

4115

115

238

46

4495

120

248

48

4895

* Для S < 85, амакс — 2,15+5.

Для S > 85, амакс = 25+8.

** / = 0,4.

*** Мшн = 0,4352.

2. Ключи должны быть изготовлены из углеродистой стали.

3. Твердость ключей после термообработки должна быть не менее 37,5

НЫСэ.

ПРИЛОЖЕНИЕ 3 Справочное

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА СТАНДАРТУ ИСО 4229-77

Размеры головок гаечных ключей с зевом от 50 до 120 мм и крутящие моменты, установленные в настоящем стандарте, соответствуют ИСО 4229—77 и приведены в приложении 2.

В настоящем стандарте дополнительно по отношению к стандарту ИСО регламентированы размеры головок и длина односторонних гаечных ключей с зевом от 3,2 до 85 мм, а также размеры рукояток односторонних гаечных ключей.

Приложения 2, 3 (Введены дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом «Инструмент» (ТК—95)

РАЗРАБОТЧИКИ

Д.И. Семенченко, А.А. Гадателей, Г.А. Астафьева, Е.К. Бондаренко, М.Г. Якушева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.06.80 № 2801 Настоящий стандарт предусматривает прямое применение международного стандарта ИСО 4229—77 «Инструмент монтажный для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм» и полностью ему соответствует

3. Срок проверки — 1996 г.

Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 2841-71

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1050-88

3

ГОСТ 2838-80

2, 3, 4, 5

ГОСТ 2839-80

7

ГОСТ 4543-71

3

ГОСТ 7505-89

Приложение 1

ИСО 4229—77

Приложение 3

6. Постановлением Госстандарта СССР от 24.07. 89 № 2426 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (декабрь 1996 г.) с Изменениями № 1, 2, утвержденными в апреле 1985 г., декабре 1991 г. (ИУС 7—85, 4—92)

Редактор М.И Максимова Технический редактор В.Н. Прусакова Корректор А. В. Прокофьева Компьютерная верстка В. И. Грищенко

Изд. лиц. №021007 от 10.08.95. Сдано в набор 19.02.97. Подписано в печать 20.03.97. Уел. печ. л. 0,70. Уч.-изд. л. 0,50. Тираж 326 экз. С307. Зак. 223.

ИПК Издательство стандартов 107076, Москва, Колодезный пер., 14.

Набрано в Издательстве на ПЭВМ

Филиал ИПК Издательство стандартов — тип. "Московский печатник” Москва, Лялин пер., 6.

Набор гаечных ключей: какой выбрать домашнему мастеру

Категория: Инструменты и оборудование

Гаечные ключи является необходимым инструментом для выполнения любых сантехнических и слесарных работ. Набор качественных гаечных ключей часто любят хранить в своей квартире или доме мастера, привыкшие выполнять ремонтные и строительные работы своими руками. Этот инструмент является обязательным для установки и подключения сантехнических приборов, монтажа водопровода и канализации, присоединение к сети газовых бытовых приборов и многих других видов работ, часто выполняются владельцами домов и квартир в бытовых условиях. Не будем уже вспоминать о владельцах автомобилей, ведь без набора накидных и рожковых ключей эксплуатация транспортных средств практически невозможна.

Именно поэтому очень важно купить набор гаечных ключей соответствующего качества, который будет содержать стандартные ключи всех типоразмеров, а также несколько разводящих и трубных (газовых) ключей, с помощью которых можно будет открутить или закрутить цилиндрические детали, не имеющие внешних граней. Также часто при покупке гаечных ключей мастера пренебрегают емкостью для их хранения — это может быть кейс или пенал. Эти оба типа емкостей для ключей считаются наиболее удобными для хранения и транспортировки инструмента, ими пользуются как профессиональные сантехники и слесари, так владельцы жилья, которые привыкли выполнять любые строительные и ремонтные работы своими руками. Поэтому давайте рассмотрим основные моменты выбора данного инструмента в зависимости от ряда факторов, которые включают в себя наиболее распространенные виды сантехнических и слесарных работ.

Какие гаечные ключи должны входить в набор

Современный ассортимент слесарных инструментов, предлагаемый на строительном рынке, содержит фактически неограниченное количество наименований гаечных ключей, их комплектов и наборов. Все они отличаются не только комплектацией и качеством, но и распределены в соответствии с основными типами работ, для которых тот или иной комплект ключей рассчитан. Гаечные ключи можно покупать как в наборах, так и поштучно, формируя для себя наиболее оптимальную комплектацию в зависимости от предполагаемых и наиболее часто выполняемых сантехнических и слесарных работ. Например, для монтажа сантехники накидные гаечные ключи не считаются наиболее требуемым типом инструмента (хотя они не помешают в наборе), а вот для обслуживания автомобилей этот тип ключей является крайне необходимым. Поэтому выбирать набор гаечных ключей нужно в зависимости от собственных потребностей.

Поскольку наш сайт рассматривает строительные и строительно-ремонтные работы, которые можно выполнять своими руками, мы будем рассматривать выбор гаечных ключей именно с позиции строителя и сантехника. Ниже мы кратко рассмотрим основные свойства и специфику гаечных ключей, являются наиболее необходимыми для выполнения строительных и сантехнических работ в быту собственными руками.

В отличие от ряда стран, где используется дюймовая шкала измерения размеров гаечных ключей, резьб и других элементов, в нашей стране применяется метрическая система измерения. Поэтому в продаже обычно можно найти гаечные ключи, имеющих метрические размеры, указанные в миллиметрах. Исключением является только разводные и трубные (газовые) ключи, расстояние между губками которых можно изменять в определенных пределах.

В отдельную группу следует также отнести ключи, имеющих сложную конструкцию и содержат комплект насадок стандартных размеров и рукоять с гнездом для крепления этих насадок. Следует также обратить внимание на универсальные наборы гаечных ключей, в которые входят двусторонние ключи, содержащие на одном конце рожковый зев (отверстие для захвата гайки), а с другой — накидную головку такого же размера. Также следует добавить, что наиболее распространенным материалом для изготовления гаечных ключей является инструментальная сталь с хромовым покрытием и хромованадиевая сталь. Последний тип ключей является более дорогим, но и более выносливым. Для домашних условий будет вполне достаточно купить недорогой набор гаечных ключей (в комплекте или поштучно) из инструментальной стали с антикоррозийным покрытием.

Рожковые гаечные ключи

Как известно, наиболее распространенным типом гаечных ключей является рожковые ключи. Профиль такого инструмента имеет U-образный вырез, которым увлекается гайка из двух или трех сторон. Иногда рожковые ключи еще называют открытыми.

Широкую известность рожковые ключи получили в первую очередь потому, что они очень простые, универсальные, и позволяют проводить работы даже в малодоступных местах со значительным ограничением пространства. С помощью этого типа ключей можно закручивать и откручивать любые стандартные болты и гайки с шестигранными головками, лишь бы совпадал размер. Рожковые ключи считаются одним из основных инструментов любого сантехника. Следует также отметить, что профиль U-образного выреза комбинированных гаечных ключей бывает возвращен относительно оси ручки на угол 15, 30 или 75 градусов, что значительно повышает эффективность этого инструмента.

Единственным существенным недостатком рожковых гаечных ключей считается то, что инструмент захватывает только две поверхности болта или гайки и при значительном усилии достаточно часто повреждаются грани креплений. То же происходит и при применении ключа большего размера. Среди самых популярных наборов комбинированных гаечных ключей можно назвать комплект FIT Модерн 63515, в который входит 9 ключей с размером от 6 до 22 мм, расположенных на универсальном пластмассовом держателе. Еще один очень распространенный набор — STAYER ТЕХНО 27045-H8. Этот инструмент изготовлен из углеродистой твердой стали, что позволяет выдерживать значительные физические нагрузки.

Накидные гаечные ключи

Этот тип инструмента также называют кольцевыми ключами. Накидные гаечные ключи значительно отличаются от рожковых, хотя на первый взгляд они кажутся очень похожими. Дело в том, что рабочий профиль такого инструмента захватывает сразу все шесть граней болта или гайки. Таким образом нагрузка (давление) на каждую грань значительно уменьшается. Это предотвращает соскакивание ключа и повреждения граней крепления. Стандартные накидные гаечные ключи могут иметь 6 или 12 граней.

Ключи, имеющие 12 граней считаются более удобными в работе, потому что ими можно захватить гайку или головку болта под углом 30 градусов, в то время, как ключи, имеют 6 граней необходимо возвращать на 60 градусов. Иными словами, накидной гаечный 12-гранный ключ позволяет работать при более ограниченном для движения пространстве. Например, очень распространенным набором накидных гаечных ключей считается комплект STAYER ТЕХНО 27143-H8, содержащий 8 единиц инструмента в диапазоне размеров от 7 до 22 мм.

Торцевые гаечные ключи

Сразу отметим, что торцевые ключи является любимым инструментом автослесарей. И хотя сантехники и строители применяют этот тип ключей значительно реже, давайте рассмотрим основные особенности и преимущества этого инструмента. В первую очередь нужно сказать, что торцевые гаечные ключи позволяют затягивать и откручивать гайки и болты в различных впадинах и углублениях, где применение описанных выше двух типов инструмента будет невозможным. Торцевой ключ, как и накидной, также может иметь 6 или 12 граней.

Популярным набором данного типа инструментов является комплект X-TRA LONG Jonnesway H06SA109S, в который входит 9 шестигранных ключей с Г-образной формой ручек. Очень часто торцевые ключи изготавливаются в форме набора из нескольких головок и рукояти, в которую эти головки вставляются. Такая раскладная конструкция позволяет значительно уменьшить общий размер и вес инструмента.

Разводные гаечные ключи

Учитывая широкую универсальность и возможность изменять размер захвата в широких пределах, ключей такого типа достаточно иметь в наборе всего 2 или 3. Даже профессиональные сантехники обычно располагают не более 5 разводных ключей, поэтому для выполнения слесарных и сантехнических работ своими руками в домашних условиях вполне достаточно будет приобрести два разводных гаечных ключа. И вообще данный тип инструмента принято относить к категории любительского, так как профессионалы обычно любят иметь для каждого размера болта или гайки соответствующий по размеру ключ.

Пренебрежение разводными ключами среди профессионалов связано с рядом существенных недостатков, которые влияют на аккуратность и точность работы. Разводной гаечный ключ требует регулярной настройки размера. У этого инструмента достаточно широкие губки, которые ограничивают его применение в труднодоступных местах, а также на аккуратность работы значительно влияет люфт (расшатывание), который со временем постоянно увеличивается. Однако для выполнения работ собственными руками в быту можно посоветовать купить, например, разводной ключ HEYCO HE-50839000100. Он отличается достаточно высоким качеством и точностью изготовления, имеет незначительный люфт и позволяет затягивать и откручивать крепления, прикладывая незначительные усилия.

Ключи с трещоткой

Этот вид гаечных ключей является более сложным по своей конструкции, так как он содержит специальный механизм с храповиком, который принято называть трещоткой из-за специфического звук, раздающийся при работе этим инструментом. Основное преимущество данного типа ключей заключается в том, что во время вращательных движений рукояти не приходится периодически снимать ключ с гайки или болта и одевать его снова.

Опять же отметим, что гаечные ключи с трещоткой считаются профессиональным инструментом автослесарей, так как значительно облегчают работу в ограниченном пространстве и труднодоступных местах. В строительстве и для монтажа сантехники они применяются значительно реже. Но при желании иметь в хозяйстве такой инструмент стоит обратить внимание на комплект Jonnesway S04h4536S, представляющий собой универсальный набор торцевых головок, воротничков, удлинителей и ряда других гаечных ключей наиболее распространенных размеров.

Какие бывают гаечные ключи .

Виды гаечных ключей размеры

В народе говорят, если хочешь узнать об отношении работника к своей работе, убедись в том, каким инструментом он работает. Настоящий специалист не будет применять плохой инструмент, ибо таким инструментом не только нельзя качественно выполнить работу, но и опасно работать.

Обычно каждый профессионал пользуется только своим личным апробированным инструментом.

В природе существует много различных инструментов и приспособлений, в том числе и уникальных, для выполнения только одного вида работ. Однако существует и универсальные виды инструментов, которые применяются при выполнении широкого спектра работ. К такой категории инструмента относятся гаечные ключи.

Читайте также: Скрываем трубы в ванной без проблем

Виды гаечных ключей и размеры

В данной статье будет приведен обзор некоторых популярных типов гаечных ключей.

Гаечные ключи предназначены для работы с крепежными изделиями, такими как болты и гайки и подразделяются на следующие виды:

  1. Рожковый гаечный ключ. Этот вид ключа, пожалуй, самый распространенный в практике. Он получил такое название потому, что его рабочая часть напоминает форму рогов. Такие ключи состоят из ручки и рабочей части. Рабочая часть выполнена в виде открытого зева и состоит из двух губок, которыми обхватывается гайка или головка болта. Обычно рожковый ключ имеет две головки на одной ручке. Каждая головка предназначена для отвинчивания гаек или болтов разных размеров. Рожковый ключ страдает одним недостатком. Его головка имеет только две контактные зоны. Контакт головки ключа с гайкой происходит очень близко к ее углам. При усилиях на эти зоны можно смять углы. Поэтому, нельзя применять ключи завышенных размеров. Но если применяется ключ правильного размера, то чтобы не смять углы, все равно следует следить за усилиями.
  2. Накидной гаечный ключ. Его конструкция более совершенна и он надежнее рожкового. Эти ключи получили и другое название – «кольцевой». Форма его рабочей части представляет кольцо, которое охватывает всю гайку. Такая конструкция головки исключает смятие углов гайки. При работе, между ключом и гранями гайки образуется не две, а шесть контактных зон, что и исключает смятие углов. Остальные конструктивные решения не отличаются от рожковых гаечных ключей.
  3. Торцевые гаечные ключи. В торцевых ключах головки, в своей торцевой части имеют углубления. Углубление имеет форму шестигранника. Головка полностью охватывает гайку и накрывает ее как будто зонтиком. Форма ключей напоминает букву «Г». Головки ключа располагаются на обеих сторонах ручки и имеют одинаковый размер. Ручка имеет две части: длинную часть, с помощью которой можно достать гайку или головку болта глубоко в конструкции ремонтируемого агрегата, и короткую часть. Если для откручивания гайки необходимы большие усилия, то используется головка короткой части, а в виде рычага длинная часть ключа.
  4. Комбинированные гаечные ключи. Конструкция такого ключа объединяет в одном как рожковый, так и накидной ключ. Рабочие головки расположены с разных сторон ручки, причем с одной стороны головка имеет форму рожкового, а с другой стороны накидного ключа. В этом виде ключей обе головки выполняются одного размера. Конечно, комбинированные ключи бывают и других видов. Например, с одной стороны ключа форма головки рожковая, а с другой торцовая. Но в практике принято не писаное правило, что если речь идет о комбинированном типе ключа, то следует подразумевать ключ с рожково-накидными головками.
  5. Разводной гаечный ключ. Конструкция такого ключа напоминает обычный рожковый ключ, только расстояние между его рабочими губками может меняться. Этот ключ универсальный. Им можно отвинчивать гайки различных размеров. Изменение расстояние между губками осуществляется посредством червячного винта. Такими ключами практически не пользуются профессионалы. Это связано с тем, что они имеет много недостатков:
  • они имеют значительные размеры рабочей головки, которая ограничивает использование ключей в труднодоступных местах ремонтируемого агрегата;
  • так как губки могут раздвигаться, то они имеют некоторый люфт. Наличие люфта не дает возможности плотно обхватить гайку или головку болта, и ключ может соскочить с гайки;
  • в процессе эксплуатации червячный винт изнашивается, а, следовательно, будет увеличиваться и люфт;
  • низкая механическая прочность ключа. Таким ключом нельзя создать мощный крутящий момент.

Таким образом, разводные ключи нашли широкое применение в бытовой жизни.

Размеры розеток

в порядке от наименьшего до наибольшего

Использование гаечного ключа может быть доступно, когда вам нужно выполнять работу в сарае или дома. Однако, когда у вас есть много разных размеров, вы можете быстро перегрузить свой портативный рабочий стол.

Выбор наборов розеток, в которых отображаются все розетки в порядке от наименьшего к наибольшему, - это еще не все. Вы должны учитывать, работаете ли вы с SAE и метрическими гайками и болтами. Кроме того, у вас есть диски разных размеров, поэтому некоторые сокеты не подходят для отдельных разъемов.

Здесь вы можете найти все, что вам нужно знать, чтобы убедиться, что вы используете торцовый ключ правильного размера и у вас есть подходящий размер диска.

Наиболее распространенные размеры дисков

Привод вашего торцевого ключа - это квадратное сечение на храповике. Некоторые размеры допускают различное количество розеток, которые могут быть метрическими и SAE.

Обычно встречаются три стандартных размера, хотя есть и другие.

  • Приводы 1/4 ”: Вы обнаружите, что они используются для работы с низким крутящим моментом и обычно предназначены для головок меньшего размера, возможно, до 14 мм максимум.
  • Приводы 3/8 ”: Вы находите их наиболее универсальными, поскольку они могут закрывать розетки для различных областей, от работы по дому до вашего автомобиля и многих других.
  • 1/2 ”Приводы : Обычно используются для более серьезных работ на транспортных средствах, где гайки более прочны и требуют большего крутящего момента. Вы найдете их в использовании для розеток размером 19 мм и выше.

Типы розеток

Несмотря на то, что у вас есть большое количество метрических и стандартных размеров головок SAE, вы можете использовать разные ключи для их использования.

С помощью следующих ключей вы поймете, почему они быстро стали одними из самых популярных инструментов, которые можно хранить в сарае.

Головки ударные

У многих есть ручные инструменты, и многие розетки, к сожалению, с ними не работают. Ударные головки сделаны таким образом, чтобы они работали с этими другими инструментами. Ярким примером является электрический или пневматический гайковерт.

Если вы их используете, вам понадобятся комплекты розеток, способные выдерживать эти более высокие крутящие моменты. Такие розетки будут более надежными, чем обычные розетки.

Торцовые головки

Розетка на 12 точек удобна и проста в использовании. Вы можете надеть его на оборудование в любом из 12 положений, что упрощает выравнивание.

В то время как 12-точечные розетки хорошо подходят для большинства легких и домашних задач, шестигранные, с другой стороны, были выбраны для более важных аппаратных ситуаций, требующих значительного крутящего момента.

Шесть очков имеют меньший шанс поскользнуться в этой ситуации. Считается, что шестигранная розетка будет более долговечной, чем двенадцатигранная, потому что ее внутренние стенки упираются во все шесть сторон оборудования.

Мелкие и глубокие гнезда

Обычные мелкие гнезда не должны касаться гайки или болта до того, как верхняя часть шпильки или болта коснется верха гнезда, или вы работаете в ограниченном пространстве. Гнезда для свечей зажигания являются хорошим примером, как и некоторые колесные гайки.

Таблицы размеров розеток

В следующих таблицах вы можете найти размеры розеток в порядке для метрических розеток и размеры розеток SAE.

Таблица размеров метрических головок
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Привод 3/4 дюйма Привод 1 дюйм
4 мм 5. 5 мм 8 мм 19 мм 36 мм
4,5 мм 6 мм 9 мм 20 мм 38 мм
5 мм 7 мм 10 мм 21 мм 41 мм
5,5 мм 8 мм 11 мм 22 мм 46 мм
6 мм 9 мм 12 мм 23 мм 50 мм
7 мм 10 мм 13 мм 24 мм 54 мм
8 мм 11 мм 14 мм 25 мм 55 мм
9 мм 12 мм 15 мм 26 мм 58 мм
10 мм 13 мм 16 мм 27 мм 60 мм
11 мм 14 мм 17 мм 28 мм 63 мм
12 мм 15 мм 18 мм 29 мм 65 мм
13 мм 16 мм 19 мм 30 мм 67 мм
14 мм 17 мм 20 мм 31 мм 70 мм
15 мм 18 мм 21 мм 32 мм 71 мм
19 мм 22 мм 33 мм 75 мм
20 мм 23 мм 34 мм 77 мм
21 мм 24 мм 35 мм 80 мм
22 мм 25 мм 36 мм
26 мм 38 мм
27 мм 40 мм
28 мм 41 мм
30 мм 42 мм

Таблица размеров гнезд SAE
Привод 1/4 дюйма Привод 3/8 дюйма Привод 1/2 дюйма Приводы 3/4 дюйма Приводы 1 дюйм
5/32 " 1/4" 3/8 " 7/8" 1-5 / 8 "
3/16 " 5/16" 7/16 " 15/16" 1-11 / 16 "
7/32 " 3/8" 1/2 " 1" 1-3 / 4 "
1/4 " 7/16" 9/16 " 1-1 / 16" 1-13 / 16 "
9/32 " 1/2" 19/32 " 1-1 / 8" 1-7 / 8 "
5/16 " 9/16" 5/8 " 1-3 / 16" 2 "
11/32 " 5/8" 21/32 " 21/32" 2-1 / 8 "
3/8 " 11/16" 11/16 " 1-5 / 16" 2-3 / 16 "
7/16 " 3/4" 3/4 " 1-3 / 8" 2-1 / 4 "
1/2 " 13/16" 25/32 " 1-7 / 16" 2-3 / 8 "
9/16 " 7/8" 13/16 " 1-1 / 2" 2-1 / 2 "
15/16 " 7/8" 1-5 / 8 " 2-5 / 8"
1 " 15/16" 1-11 / 16 " 2-3 / 4"
1 " 1-3 / 4" 2-15 / 16 "
1-1 / 16 " 1-13 / 16" 3 "
1-1 / 8 ” 1-7 / 8” 3-1 / 8 ”
1-3 / 16 " 2"
1-1 / 4 дюйма 2-1 / 8 дюйма
1-1 / 2 " 2-3 / 16"
2-1 / 4 дюйма

Таблица размеров переходных разъемов

Здесь вы можете найти размеры розеток в порядке от самых маленьких до самых больших, которые вы, скорее всего, будете использовать дома или в автомобиле.

Вы можете быстро использовать таблицу преобразования, чтобы сравнить метрические размеры гнезда с размером гнезда SAE и наоборот.

SAE в Метрическая таблица преобразования
Размеры SAE Метрические размеры Аналогичные размеры розеток
5/32 ” 5/32” и 4 мм почти одинаковы
4 мм 5/32 дюйма и 4 мм почти одинаковы
4.5 мм
3/16 дюйма
5 мм
5,5 мм
7/32 ”
6 мм
1/4 дюйма
6,5 мм
7 мм
9/32 ”
5/16 " 5/16" и 8 мм почти одинаковы
8 мм 5/16 дюйма и 8 мм почти одинаковы
11/32 ”
9 мм
3/8 дюйма
10 мм
13/32 ”
11 мм 7/16 дюйма и 11 мм почти одинаковы
7/16 " 7/16" и 11 мм почти одинаковы
15/32 " 15/32" и 12 мм почти одинаковы
12 мм 15/32 дюйма и 12 мм почти одинаковы
1/2 ”
13 мм
17/32 ”
14 мм
9/16 ”
15 мм 19/32 дюйма и 15 мм почти одинаковы
19/32 ” 19/32” и 15 мм почти одинаковы
5/8 дюйма
16 мм
21/32 дюйма
17 мм
11/16 ”
18 мм
23/32 ”
19 мм 3/4 дюйма и 19 мм почти одинаковы
3/4 дюйма 3/4 дюйма и 19 мм почти одинаковы
20 мм
13/16 ”
21 мм
27/32 ”
22 мм
7/8 ”
23 мм 29/32 дюйма и 23 мм почти одинаковы
29/32 дюйма и 23 мм почти одинаковы
29/32 ”
15/16 ”
24 мм
1 ”

Вы найдете эту таблицу размеров головок более полезной, потому что, если вы используете неметрическую головку для гаек размером около 14 мм, 17 мм или больше, что требует некоторого усилия, вы можете быстро закруглить углы, и вы застрянете с гайкой вы не можете удалить.

Если вы просмотрите список размеров сокетов по порядку, вы увидите, что существует довольно значительное количество различий, и лишь некоторые из них могут использовать сменные сокеты либо от SAE, либо от одного, который является метрическим.

Подробнее Руководства по инструментам

Типы гаечных ключей 🔧, размеры и их применение (с фотографиями)

Современные ключи разработаны в соответствии с законами физики. Хотя вы не всегда можете осознавать это, становится практически невозможно удалить плотно навинченные крепежные детали, если форма, углы и смещения ваших гаечных ключей немного отличаются.

Итак, если вы покупаете гаечные ключи , продолжайте читать, потому что в этой статье мы объясним различия между различными типами гаечных ключей. Мы также расскажем, на что обращать внимание с точки зрения качества и дизайна, и что означают различные маркировки на гаечных ключах.

С тех пор, как первые ключи были запатентованы Солимоном Мерриком в 1835 году, они претерпели множество изменений.

Они эволюционировали от замысловатых форм, которые больше имели отношение к искусству, чем к инженерии, к высокоэффективным формам, углам и смещениям, которые мы видим сегодня.Подумай об этом; без гаечных ключей всех размеров, типов и описаний мы не смогли бы удерживать автомобили, самолеты или механизмы вместе с помощью болтов и гаек. Мы не могли затянуть болты и гайки достаточно плотно, чтобы все не развалилось.

Типы гаечных ключей

Существует много типов гаечных ключей, каждый из которых имеет свои особенности применения, преимущества и недостатки. Величина смещения между центральной линией отверстия и средней линией рукоятки рожкового ключа сильно различается в зависимости от производителя.

Но поскольку смещение определяет величину крутящего момента, который может быть приложен без соскальзывания гаечного ключа с крепежа, важно не использовать гаечные ключи со смещением менее 5 градусов.

Ключи также бывают разной длины, что позволяет работать в ограниченном пространстве. Но по большей части все ключи имеют практически одинаковые характеристики. Ниже приводится краткое описание различных типов гаечных ключей, которые подходят для выполнения общих работ по дому или в автомобиле.

Гаечные ключи с открытым зевом:

Ключи с открытым зевом имеют два отверстия разного размера, по одному на каждом конце. Основное преимущество этого типа гаечных ключей заключается в том, что они обычно короче комбинированных, что упрощает работу в ограниченном пространстве.

Кроме того, рожковые ключи имеют близкие по размеру отверстия, что означает, что один гаечный ключ можно использовать для двух размеров крепежа. Они также входят во все стандарты измерения, но имейте в виду, что рожковый гаечный ключ не может использоваться для приложения той же силы, что и комбинированный гаечный ключ.

Рожковый гаечный ключ, особенно для мягких материалов, таких как низкоуглеродистая сталь, может соскользнуть и закруглить углы застежки.

Комбинированные ключи:

Как следует из названия, комбинированный ключ имеет U-образный открытый конец с одной стороны и кольцо или коробку с другой, а открытый и окаймленный концы обычно примерно одного размера. Комбинированные ключи также доступны для всех эталонов.

Преимущество комбинированных гаечных ключей состоит в том, что можно приложить большое усилие к концу с кольцами, не повреждая застежку, а после ослабления застежка может быть дополнительно расстегнута с открытым концом.

Комбинированные ключи иногда снабжены храповым механизмом на конце с кольцами, что позволяет отвинтить крепежную деталь без необходимости вынимать гаечный ключ из крепежной детали.

Комбинированные ключи лучшего качества имеют угол смещения между плоскостью кольца и рукоятки. Он обеспечивает зазор между вашей рукой и изделием, чтобы предотвратить снятие кожных покровов с суставов пальцев и увеличить крутящий момент, который вы можете приложить к застежке.

Трубные ключи:

Проще говоря, трубный ключ - это регулируемый инструмент, который используется в сантехнике для ослабления или сборки трубопроводов без плоских сторон, на которых можно купить обычный гаечный ключ.

Обе губки имеют зубцы для улучшения захвата круглых труб, но поскольку верхняя губка способна к некоторому перемещению, сила, с которой губки захватывают заготовку, увеличивается по мере приложения силы к рукоятке.

Трубные ключи обычно плохо работают с крепежными изделиями с плоскими сторонами, поэтому следует избегать их использования с обычными крепежными изделиями, чтобы не повредить крепеж, инструмент и пальцы в случае соскальзывания. Размер трубного ключа может быть выражен как в дюймах, так и в миллиметрах и относится к длине рукоятки.Трубные ключи длиной от 12 до 14 дюймов подходят для большинства работ по дому.

Размеры гаечных ключей

До стандартизации размеров крепежных деталей, особенно британских, существовало как минимум два десятка различных стандартов, обычно используемых для измерения размера гайки или головки болта. . Многие производители крепежа использовали собственные стандарты, и вам потребовались гаечные ключи, которые были сделаны специально для продукции этого производителя.

Хорошим примером является стандарт BSW, который расшифровывается как «британский стандарт Уитворта», и ключи, изготовленные по этому стандарту, не могли использоваться для каких-либо других стандартов, за исключением совпадения.

Однако в настоящее время промышленность во всем мире широко использует только три стандарта или измерительных системы, а именно:

Метрическая система:

В этом стандарте размеры гаек и болтов измеряются в миллиметрах по плоскости крепежа, и система используется в Японии, большей части Азии и всех европейских странах, за исключением Англии, где система SAE до сих пор широко используется. Однако метрический стандарт получает все большее распространение в Англии, особенно в автомобильной промышленности.

SAE:

Аббревиатура означает «Общество автомобильных инженеров» и указывает на то, что размеры гаечных ключей и головок, изготовленных по этому стандарту, имеют шаг 1/16 дюйма. Размер застежки также измеряется на плоской подошве головы, и она в основном используется в американской промышленности.

AF:

Хотя стандарт AF становится все более редким, его все еще можно встретить на автомобилях и машинах, выпущенных до середины 1970-х годов.Вообще говоря, гаечный ключ, помеченный размером AF, подходит к крепежному элементу, который соответствует размеру, указанному на гаечном ключе.Таким образом, гаечный ключ на подходит для крепления, ширина которого составляет три восьмых дюйма по его плоской поверхности.

Руководство по покупке гаечных ключей

Первое, что нужно помнить при покупке гаечных ключей или любых других инструментов, - это покупать лучшее качество из имеющихся, а не лучшее, что вы можете себе позволить. Цена обычно является очень хорошим показателем качества. Поэтому избегайте более дешевых брендов.Ниже приведен список некоторых других соображений, которые следует учитывать при покупке гаечных ключей.

Ищите маркировку «Cr-V»:

Этот знак относится к легирующим материалам, используемым при производстве гаечного ключа. «Cr» означает, что хром был добавлен к основному металлу, чтобы помочь противостоять ржавчине и коррозии, а «V» относится к ванадию, который был добавлен для повышения прочности.

Ищите гаечные ключи со смещением:

Избегайте гаечных ключей, у которых нет смещения на торце коробки. Уровень ручки должен быть выше уровня кольца или коробки, чтобы ключ не соскользнул с застежки, когда вы приложите к нему силу.

Ищите полный контакт:

Избегайте рожковых ключей, если стороны отверстия не полностью соприкасаются с общей длиной плоских сторон застежки. Гаечные ключи со слишком коротким отверстием закругляют углы практически на любой застежке, что может затруднить ослабление застежки чем-либо еще.

Спросите о пожизненной гарантии:

Некоторые производители дают пожизненную гарантию на свою продукцию и при условии, что инструмент не используется ненадлежащим образом, заменяют инструмент бесплатно.Однако инструменты такого качества очень дороги, а инструменты более низкого качества просто не работают так хорошо, что оправдывает более высокую цену.

Купить ключи в наборах:

Хотя можно купить ключи по отдельности, с экономической точки зрения имеет смысл покупать полные наборы ключей , поскольку набор более рентабелен, чем покупка отдельных ключей. Более того, набор гаечных ключей, который содержит от 16 до 18 штук, закроет крепеж любого размера, с которым вы, вероятно, столкнетесь при выполнении домашних работ на вашем автомобиле дома.

Таблица преобразования стандартных гаечных ключей

в метрические - Teng Tools USA

Кейт Кросби | Обновлено 29 апреля 2020 г.

У всех в ящиках для инструментов есть разные ключи. У некоторых из нас много SAE, у других - полный набор показателей, и у большинства из нас есть сбалансированное сочетание того и другого.

Независимо от вашей настройки, наша таблица преобразования ключей подскажет вам, какой стандартный или метрический гаечный ключ лучше всего подходит для любого данного болта.

Диаметр болта Стандартный Метрическая система
1/8 дюйма 5/16 " 8 мм
3/16 " 3/8 дюйма 10 мм
1/4 " 7/16 " 11 мм
5/16 " 1/2 " 13 мм
3/8 " 9/16 " 14 мм
7/16 " 5/8 " 16 мм
1/2 " 3/4 " 19 мм
9/16 " 13/16 " 21 мм
7/8 " 22 мм
5/8 " 15/16 " 24 мм
1 " 25 мм
3/4 " 1-1 / 8 " 29 мм
1-1 / 4 " 32 мм
7/8 " 1-5 / 16 " 34 мм
1-3 / 8 " 35 мм
1 " 1-1 / 2 " 38 мм
1-5 / 8 " 41 мм
1-1 / 8 " 1-11 / 16 " 43 мм
1-3 / 4 " 45 мм
1-1 / 4 " 1-7 / 8 " 48 мм
1-3 / 8 " 2 " 51 мм
1-1 / 2 " 2-1 / 4 " 57 мм
1-5 / 8 " 2-1 / 2 " 64 мм
1-3 / 4 " 2-5 / 8 " 67 мм
2-3 / 4 " 70 мм
1-7 / 8 " 2-15 / 16 " 75 мм
3 " 76 мм
2 " 3-1 / 8 " 80 мм
3-1 / 4 " 83 мм
2-1 / 4 " 3-1 / 2 " 89 мм
3-3 / 4 " 95 мм
2-1 / 2 " 3-7 / 8 " 99 мм
4 " 102 мм
2-3 / 4 " 4-1 / 4 " 108 мм
4-1 / 2 " 114 мм
3 " 4-5 / 8 " 118 мм
3-1 / 4 " 5 " 127 мм
3-1 / 2 " 5-3 / 8 " 137 мм
5-1 / 2 " 140 мм
3-3 / 4 " 5-3 / 4 " 146 мм
6 " 152 мм
6-1 / 2 " 165 мм
7 " 178 мм

Только сегодня: получите 20% скидку на все.

Используйте код 20SMWCC Руководство по ключам

- Типы, общее использование и таблица размеров

Собираетесь купить новый гаечный ключ для работы? Что ж, если вы играли с инструментами, вы можете пойти и купить один, но, если вы новичок, прочитайте это руководство по гаечным ключам. Это руководство проясняет ряд ваших концепций в категории гаечных ключей, таких как типы гаечных ключей, общие рекомендации по использованию, разница между гаечным ключом и гаечным ключом и размеры гаечных ключей.

Гаечный ключ - это аппаратное устройство, используемое для приложения крутящего момента к любому объекту надежным захватом. Объектом может быть любая труба из ПВХ, стальная труба, таз, масляный фильтр или предохранитель от проворачивания гаек и болтов.

Выбор гаечного ключа, подходящего для вашей работы, важнее, чем просто рассмотрение подходящих размеров, потому что вы можете работать с любым гаечным ключом, используя таблицу размеров гаечных ключей. Существует более 10 типов гаечных ключей, и у каждого типа есть свои подтипы. Некоторые из них очень специфичны для конкретных задач, а некоторые настраиваются и универсальны.Прежде чем подробно рассматривать типы, позвольте мне пояснить разницу между гаечным ключом и гаечным ключом.

Гаечный ключ против гаечного ключа - какой тип лучше покупать?

Гаечный ключ - стандартный термин в североамериканском английском. С другой стороны, гаечный ключ называется гаечным ключом с выступами или штифтами по окружности. В США наиболее широко используется термин «гаечный ключ». Британское чувство гаечного ключа немного другое.

В Соединенном Королевстве гаечный ключ - это инструмент, который поворачивает незакрепляемые предметы, например трубный ключ, который используется для удержания труб и поворота их с крутящим моментом.Гаечный ключ - это аппаратный инструмент с фиксированным профилем, который используется для поворота гайки или болта. Термины «Гаечный ключ» и «Гаечный ключ» взаимозаменяемы в США. Не задумывайтесь над этими условиями; выбирайте тот инструмент, который вам подходит.

SAE против метрических инструментов

SAE - это аббревиатура Общества инженеров автомобильной промышленности. SAE - это старый стандарт, используемый в США для крепежных изделий. Система SAE основана на дюймах, напротив, метрическая система основана на сантиметрах, миллиметрах и т. Д.Метрические крепежные детали - это новый стандарт США, тогда как SAE - старый стандарт, но все еще используется некоторыми компаниями.

Некоторые головки или ключи подходят как для метрических, так и для SAE-размеров. Вы также можете использовать таблицу преобразования для взаимозаменяемого использования метрических инструментов и инструментов SAE. Поскольку новый стандарт еще не очень распространен, большинство наборов гаечных ключей и головок рассчитаны на обе системы - метрическую и SAE. Если компании придут к соглашению о едином стандарте, это будет очень полезно как для механиков, так и для производителей.

Стандарт - Таблица размеров метрических гаечных ключей

Посмотреть файл здесь: Таблица размеров гаечных ключей

Источник: Университет Миссури

.

1. Разводной ключ / полумесяц

Это наиболее широко используемый тип гаечного ключа, поскольку он дает механику возможность отрегулировать его в соответствии с размером крепежа. Регулируемый размер также делает его экономичным; потому что вы можете использовать его для нескольких объектов. Он имеет структуру, похожую на челюсть, которая подходит к застежке.Одна его челюсть неподвижна, а другая подвижна.

Ролик находится под челюстями. Некоторые модели имеют размеры рядом с регулировочным роликом, что позволяет пользователю легко согласовывать его размер с размером застежки. Если размеры отсутствуют, нет проблем, вы можете установить челюсти методом ударов и проб. Продолжайте регулировать размер, пока он не совпадет с размером застежки.

Лучший разводной ключ подходит как для стандартных, так и для метрических креплений. Универсальность разводных ключей является сильным аргументом в пользу их покупки; однако они также могут повредить вам, если не будут правильно синхронизированы с застежкой.

При покупке модели разводного ключа обратите внимание на резиновую рукоятку, обеспечивающую хороший контроль. Подумайте о покупке как маленьких, так и больших деталей, чтобы удовлетворить широкий спектр задач.

2. Ключ комбинированный

Как следует из названия, это комбинация рожковых и накидных ключей. Комбинированный ключ - хороший вариант для множества работ.Размер обоих концов обычно одинаковый. У них есть преимущества, но они дороги, потому что один ключ бывает двух типов.

Они встречаются чаще, чем торцевые ключи. Если вам нужен торцевой ключ, а также гаечный ключ с открытым зевом, то комбинация будет хорошим выбором. Вы можете работать как со стандартными, так и с метрическими размерами. В отличие от разводного ключа, вам необходимо купить полный набор комбинированного ключа для выполнения нескольких работ.

3.Ключ рожковый

Гаечный ключ с открытым зевом имеет открытое отверстие с одной или обеих сторон. Размер рожкового ключа обычно фиксированный. Два открытых конца имеют разные размеры. Вы можете использовать разводной ключ для гаек или болтов разных размеров, однако вы не можете сделать это с помощью гаечного ключа с открытым зевом.

Очень проста в использовании, особенно в условиях ограниченного пространства. Чаще всего люди покупают рожковый ключ, а не один. Чтобы ослабить или затянуть гайки или болты, просто поместите его и потяните, что довольно легко.Набор такого типа поможет вам выполнять многоцелевые работы. Еще одним преимуществом этого типа является то, что вы можете работать под разными углами с шарнирной или гибкой головкой. Они подходят для стандартных и метрических размеров.

4. Гаечный ключ

Гаечный ключ похож на разводной или серповидный гаечный ключ, но они отличаются в одном аспекте, то есть расположением челюстей. В отличие от модели в форме полумесяца, у обезьяньего ключа челюсти перпендикулярны рукоятке гаечного ключа.Они идеально подходят для тяжелых работ. Челюсти гладкие и имеют больший вес по сравнению с предыдущими типами. Скорее всего, вы увидите этот тип в руках сантехников.

Они не так распространены по сравнению с другими типами - рожковым, комбинированным и разводным. Это был бы хороший выбор, если вы хотите выполнять тяжелые задачи, для легких или небольших задач ищите другие варианты.

5. Ключ с храповым механизмом

Гаечный ключ с храповым механизмом похож на торцевой.Он более эффективен, чем торцевой гаечный ключ; это экономит время и силы. Чтобы ослабить или затянуть болт, разрешается перемещать ключ только в одном направлении. Он обитает практически в каждом гараже и автомагазине. Это было бы действительно полезно, если вы хотите повысить свою продуктивность.

Вы можете затянуть или ослабить крепление, не снимая инструмент. Для доступа в ограниченное пространство некоторые модели поставляются с поворотной головкой. Они чрезвычайно просты в использовании и удобны; подходит для метрических и стандартных размеров.Они экономичны, а также повышают производительность.

6. Торцевой ключ

Инструмент для торцевого ключа позволяет пользователям реализовать большинство своих проектов благодаря своей универсальности и компактной конструкции. Имеет широкий диапазон размеров, розетки взаимозаменяемы, чтобы соответствовать размеру застежки. Чаще всего люди покупают торцевой ключ вместе с набором торцевых головок. Набор розеток содержит розетки разных размеров.

Набор розеток может содержать розетки с метрикой, SAE или обоими.Прочтите разницу между SAE и метрическими инструментами выше в начале сообщения. Как и я, большинству механиков или любителей инструментов трудно снимать крепеж в труднодоступных местах. Итак, это время, когда лучший торцевой ключ может оказаться большим подспорьем.

Помогает вытащить крепеж из труднодоступных мест. Чаще всего инструмент поставляется с удлинителем для гаечного ключа, в том случае, если удлинитель для гаечного ключа не входит в комплект, вы можете заказать его на Amazon. Еще одно интересное преимущество - организация, которую обеспечивает этот тип гаечных ключей.Торцевой ключ поставляется с органайзером для упорядочения розеток - по размеру. Это отличная модель гаечного ключа, которая обеспечивает функциональность, не нарушая ваш банк.

7. Шестигранный ключ / Шестигранный ключ

Этот тип имеет L-образную форму с короткой частью и более длинной ручкой; известный как шестигранный ключ, также называемый шестигранным ключом. Владельцы небольшого оборудования и велосипедов хорошо знакомы с этим типом гаечных ключей. Они используются для глубоких гаек или гаек с внутренней головкой, доступны в широком диапазоне размеров - 1/16 и выше.

Основными областями, в которых он отлично работает, являются дверные ручки, стулья, посуда, для сборки недавно приобретенного гаджета или мебели, для затяжки и ослабления болтов и гаек с шестигранной головкой и для многих других применений, помимо машинного оборудования. Для выполнения вашей задачи вам необходимо идеально подобрать размер, в отличие от разводных гаечных ключей, где вам не нужно беспокоиться о размере.

Они уникальны по своей природе, недороги и легко доступны. Вы можете приобрести отдельное устройство, однако покупка полного набора предоставит вам больше возможностей для выбора.Для улучшения кредитного плеча рассмотрите возможность заказа Т-образной ручки; если вы покупаете полный набор, то они в основном включены.

8. Ключ трубный

Ключи для труб очень распространены среди сантехников, которые используют для поворота фитингов и труб. Это один из монстров категории гаечных ключей с тяжелым весом по сравнению с другими типами. Его конструкция аналогична конструкции гаечного ключа, за исключением того, что у него зубья с пилой, которые усиливают захват.

Верхняя губка подвижна, чтобы установить размер гаечного ключа в соответствии с размером объекта.Иногда вам нужно приложить огромные усилия, чтобы ослабить или затянуть какой-либо материал, и именно тогда трубный гаечный ключ становится наиболее полезным. Обычно используется в коммерческих целях, однако вы также можете приобрести его для бытовых целей.

9. Ключ накидной

Комбинированный ключ, описанный ранее, представляет собой комбинацию рожкового и накидного ключей. Если у вас есть набор комбинированных ключей, тогда хорошо, но иногда вам нужно больше крутящего момента, чтобы справиться с гайками и болтами.В таких ситуациях может быть очень полезен накидной ключ. «Необходимость - мать изобретательности», - мы хорошо знакомы с этим утверждением; то же самое и с гаечными ключами. При этом динамометрические ключи были усовершенствованы и оптимизированы для приложения точного крутящего момента к крепежу. Этот - отличная статья о лучших динамометрических ключах. Ниже перечислены преимущества накидных ключей:

.
  • Обеспечивает больший крутящий момент.
  • Обеспечивает больший захват.
  • Меньше шансов поскользнуться.
  • Подходит для жесткого крепления.

Крепеж надежно удерживается, что является преимуществом перед гаечным ключом с открытым зевом. Уровень крутящего момента, который вы получаете с этой моделью, достаточно хороший, также на рынке есть цифровые динамометрические ключи, которые вы можете проверить для большего преимущества.

10. Гайковерт

Ключи типа «воронка» поставляются с головкой и без ручки. Они являются идеальным выбором для труднодоступных мест, куда не может дотянуться рука.Вам нужно положить гаечный ключ на верхнюю часть застежки и использовать любую ручку для вращения гаечного ключа для затягивания или ослабления. Доступны стандартные и метрические размеры.

11. Ключ со звездообразной головкой / ключ Torx

Ключи со звездообразной головкой или ключи Torx используются для затягивания и ослабления 6-гранных винтов и болтов. Одна его особенность является общей с шестигранными ключами, то есть они незаменимы, и вы вряд ли найдете их замену. Их легко носить с собой, поэтому они легкие и уникальные по функциональности.Вы можете купить ключ индивидуальный или полный комплект. Что ж, если есть деньги на комплектацию, то купите полный комплект.

Доступны метрические и стандартные размеры.

12. Ленточный ключ

Ленточный ключ, также известный как ключ для масляного фильтра, обычно используется для открывания контейнеров, масляных фильтров и других подобных вещей. Они поставляются с резиной и ручкой, резина перемещается вокруг крышки контейнера и вращается через ручку. Ремешок фиксируется достаточно хорошо, чтобы крышка контейнера или фильтр не соскользнули.Чаще всего их можно найти в автомобильном магазине. Предметы, размеры которых не соответствуют стандартным гаечным ключам, захватываются ленточным ключом.

13. Тазовый ключ

Для затягивания и ослабления шланговых муфт, гаек или болтов под унитазом идеально подходит ключ для раковины. Например, вы можете увидеть различные подходы к повышению эффективности тазового ключа - они поставляются с телескопической штангой или поворотной головкой, что делает их полезными для различных работ и ситуаций.

14. Гаечный ключ

Гаечный ключ с проушинами - это удлинитель торцевого ключа, обычно используемый для затягивания или ослабления гаек с проушинами на шинах. В Соединенном Королевстве они известны как колесные скобы. Гаечные ключи имеют гнезда разного размера на каждом из четырех концов. При покупке гаечного ключа выбирайте устройство с резиновой рукояткой, которая не даст вам пораниться. В противном случае будьте осторожны и ставьте безопасность превыше всего.

Ваша безопасность намного важнее, даже важнее, чем выполнение поставленной задачи.Это известная поговорка: «Безопасность прежде всего - это безопасность всегда». Итак, прочтите приведенные ниже инструкции по использованию гаечных ключей, они наверняка вам помогут.

Рекомендации по использованию гаечного ключа

Тяните за ключ, а не толкайте его

При использовании гаечного ключа в гараже или в другом месте предпочитаю тянуть гаечный ключ, а не толкать его. Вероятность поскользнуться выше, когда вы нажимаете гаечный ключ. Вы можете пораниться, нажимая гаечный ключ, но это не всегда так.Если необходим толчок, предпочитайте использовать пятку руки, потому что, если ваша рука соскользнет, ​​шансы получить травму намного ниже.

Не ударяйте по ключу молотком

Не ударяйте по гаечному ключу молотком, чтобы приложить больше силы, иначе вы можете серьезно повредить гаечный ключ или себя. Также не используйте поврежденный гаечный ключ с поврежденными губками или рукояткой. Если вам нужна невероятная сила для прочного крепления, подумайте о покупке ударного гайковерта. Гайковерты ударного действия предназначены для обеспечения высокого крутящего момента крепежа с наименьшими усилиями со стороны пользователя.

Ударные гайковерты широко используются в строительной отрасли, сборке изделий, автомобилестроении и других отраслях, связанных с обслуживанием оборудования. Очень распространены пневматические гайковерты, в которых в качестве источника энергии используется сжатый воздух. Если вам нужно приложить к крепежному элементу необычный крутящий момент, приобретите ударный гаечный ключ; ты не пожалеешь.

Рассмотрите возможность покупки качественных ключей

Всегда покупайте качественные ключи. Качественные ключи служат дольше, не сгибаются и доставляют удовольствие пользователю.Ключи хорошего качества в основном поставляются с резиновыми накладками для надежного захвата инструмента. Наоборот, дешевые гаечные ключи рано гнутся и плохо работают.

Если вы предпочитаете высококачественные гаечные ключи, тогда выбирайте гаечный ключ мастера, потому что они предоставляют пожизненную гарантию на ручной инструмент. Больше всего мне нравятся ремесленные инструменты.

Размер ключа действительно имеет значение

Всегда выбирайте ключ правильного размера для требуемой работы. Вероятность закругления застежки выше, если вы используете гаечный ключ неправильного размера.Всегда используйте губки правильного размера и следите за тем, чтобы гаечный ключ полностью касался крепежа.

Избегайте чрезмерного давления на гаечный ключ

Дополнительный рычаг действительно может помочь, но он может серьезно повредить гаечный ключ. Если труба, которую вы используете в качестве дополнительного рычага, проскальзывает, вы можете повредить себе или окружающим. Если вы имеете дело с застежкой с трудом, вы можете попытать удачу, применив жидкий гаечный ключ или проникающее масло. После применения жидкого ключа подождите некоторое время, а затем попробуйте ослабить застежку.Вы также можете попробовать электрический гаечный ключ или ударный гаечный ключ для приложения большего крутящего момента.

Какие ключи и розетки для домовладельцев?

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Джон написал несколько хороших вопросов. Судя по звукам, он собирается пополнить свою коллекцию инструментов с помощью гаечных ключей и набора торцевых головок. Он, вероятно, не интересуется сверхвысоким качеством или уловками начального уровня.Я ответил на его вопрос как можно лучше и рассчитываю увидеть несколько замечательных советов читателей в разделе комментариев.

Мне нужно узнать ваше мнение о головках и гаечных ключах. У меня есть несколько гаечных ключей с открытым зевом (которые я никогда не использую) и разводных гаечных ключей, а также старая неполная головка, установленная в паршивом футляре (где мне трудно найти нужный мне размер, и выгравированная маркировка размера). трудно читать).

Я хочу обновить эти инструменты до хорошего набора, но меня смущают все новомодные инструменты (гаечные ключи с храповым механизмом; универсальные гаечные ключи, которые утверждают, что подходят для крепления любого размера и формы; стандартные, длинные и `` открытые '' end 'сокеты и т. д.У вас есть статья, в которой даются советы по оснащению домашней мастерской наиболее полезными и эффективными инструментами из этой категории? (Если нет, возможно, вы расскажете об этом в следующем посте).

Несколько лет назад ответ был бы простым. Инструменты Craftsman’s Professional были недорогими, хорошо оснащенными и производились в США. Теперь профессиональных инструментов больше нет, и на их место пришли новые импортированные инструменты с другим дизайном. Ничего особенного, чтобы отличить новые инструменты Craftsman от предложений конкурентов.

Ключи

Начнем с того, что комбинированные ключи предлагают наибольшую универсальность, и обычно предпочтительнее использовать гаечные ключи с наконечником 12pt. Есть пара доступных брендов из США, которые стоит рассмотреть, и если эти цены будут слишком высокими, Gearwrench станет импортным брендом достойного качества. На самом деле, некоторые из моих комбинированных ключей Gearwrench лучше сконструированы и обработаны, чем мои гаечные ключи Craftsman Pro и Armstrong производства США.

Гаечные ключи

Dewalt - еще один вариант, но Gearwrench предлагает больше наборов конфигураций.Для начала подойдет 8-10 дробных ключей и такое же количество метрических ключей.

Если вы все еще можете их найти, то гайковерты Craftsman для «поднятой панели» производства США, которые теперь продаются под торговой маркой Craftsman Industrial, очень доступны по цене и отлично подходят для создания лучшего набора инструментов. Даже если вы не можете найти версии, произведенные в США, трудно поспорить с отпускной ценой этих ключей - 10 долларов за наборы из 8 штук, 20 долларов за наборы из 9 и даже иногда 12 штук.

Ключи с трещоткой

Ключи с храповым механизмом помогают ускорить работу и особенно полезны при небольшой дуге поворота гаечного ключа, например, при большом количестве препятствий.Я предпочитаю гаечные ключи с храповым механизмом реверсивным, а не с гибким концом именно в таком порядке. Иногда в приложении требуются ключи с гибким концом, но бывает трудно оправдать покупку нескольких наборов ключей с храповым механизмом одновременно. Ключи с храповым механизмом удобны, но их наконечники часто крупнее и громоздче, чем ключи без трещотки. Ключи с храповым механизмом обычно стоят дороже, чем комбинированные ключи без трещотки.

Gearwrench - отличный бренд среднего уровня.

Лично мне не нравятся гаечные ключи с нулевым вылетом.Я купил гаечные ключи с храповым механизмом Gearwrench X-Beam, когда они были в продаже, и это было ошибкой.

Универсальные и шлицевые ключи

Универсальные и шлицевые ключи

имеют концы накидной формы, соответствующие шлицевым крепежным деталям, но они также подходят для обычных шестигранных гаек и болтов. Говорят, что они лучше подходят для закругленных или поврежденных крепежных деталей, чем гаечные ключи с торцевым наконечником 12pt. В большинстве случаев это уловка, которую можно найти в гаечных ключах начального уровня, чтобы бренды могли рекламировать совместимость «6-в-1» или что-то подобное.

Некоторое время назад я проверял шлицевые храповые ключи Proto и недавно купил несколько для использования в мастерской ToolGuyd. Это очень хорошие гаечные ключи, но и очень дорогие.

Как правило, обычные комбинированные ключи подходят для большинства нужд дома, любителя и воина на выходных. «Универсальные» ключи часто рекламируют совместимость с крепежными деталями, с которой домашние мастера и домовладельцы никогда не столкнутся. В таких случаях универсальный аспект - это маркетинговая ерунда.

Следует избегать гаечных ключей, которые подходят как для дробных, так и для метрических креплений.В идеале лучше использовать крепеж одного размера на ключ.

Розетки

С розетками бывают стандартные, глубокие и ломаные (открытые) варианты. Craftsman по-прежнему предлагает отличную цену, но есть и множество хороших наборов от конкурирующих брендов. Некоторые розетки Craftsman по-прежнему имеют маркировку размеров с гравировкой, а не с гравировкой, другие имеют двойную маркировку с обоими стилями маркировки.

Stanley и Gearwrench - тоже хорошие бренды с множеством опций. Профессиональные и промышленные бренды США, такие как Proto, Williams и SK Hand Tool, имеют достаточно доступные наборы, но имейте в виду, что Williams имеет как импортные, так и произведенные в США варианты.

Crowfoot не нужны, если вы не можете выставить их на продажу, вы знаете, что они вам понадобятся, или вы столкнетесь с ситуацией, когда ничего другого не поместится. У меня есть набор недорогих фракционных головок для лапки Craftsman, и я использую их несколько раз в год.

Стандартные / неглубокие розетки - это то, с чего вы захотите начать.Штепсельные розетки, как правило, лучше всего подходят. Если вы обнаружите, что вам нужно 12 пунктов, вы всегда можете получить их позже.

Глубокие головки могут быть полезны при работе с гайками на стержне с резьбой или длинными болтами. Также есть проходные розетки. Вы всегда можете подобрать недорогой комплект проходных розеток.

Для домашнего набора подойдет набор Craftsman или Gearwrench стоимостью менее 100 долларов с головками 1/4 ″ и 3/8 ″. Я бы также посмотрел на Dewalt, Husky и Stanley для базового набора. Будьте готовы платить гораздо больше за товары промышленных брендов, произведенных в США.

Вы всегда можете добавить аксессуары, такие как выключатели, удлинители, прямые и качающиеся, а также адаптеры позже, по мере необходимости или когда они поступят в продажу.

Вы также можете потратить бюджет на модернизированную храповик или головку с другой формой или стилем. Наборы головок часто идут с храповым механизмом. Я обнаружил, что храповик с мелкими зубьями и головками на 6 пунктов обычно делает ненужными гнезда на 12 пунктов.

Стоимость

Базовые наборы гаечных ключей и набор торцевых головок дюймовых и метрических размеров можно купить примерно за 100 долларов.Увеличение бюджета до 200 долларов значительно расширяет ваши возможности, а бюджет в 250 долларов обеспечивает еще большую гибкость при покупке.

Рекомендации

Это всего лишь несколько идей для размышления.

Если эти инструменты не приобретаются для определенных целей, а будут использоваться по мере развития проектов, рекомендуется начать с меньшего бюджета. Узнав, что вы используете чаще всего, вы сможете планировать обновления с большей экономической эффективностью. Например, нет смысла тратить от 300 до 1200 долларов или больше на полный набор розеток, если вы используете гаечные ключи в 95% случаев.

Набор головок : Набор Craftsman 94pc или 108pc (через Sears). Оба стоят ~ 50 долларов в продаже, но имеют разные инструменты и стили маркировки розеток. Набор из 108 предметов имеет розетки глубиной 3/8 дюйма, а набор из 94 предметов - нет.

Черный хромированный комплект

Stanley (60 долларов на Amazon), кажется, высоко ценится.

Если вам нужны дополнительные комплекты, есть несколько вариантов Gearwrench (через Amazon). Их набор 3/8 дюйма (107 долларов на Amazon) имеет более полный диапазон размеров, чем наборы Craftsman, и поставляется с храповым механизмом 120XP. Но если вам нужен набор 1/4 дюйма, вам придется потратить дополнительно (55 долларов на Amazon). Обратите внимание, что существует две версии этих наборов сокетов. Версия 120XP набора 3/8 дюйма (80550P) имеет лучший храповик на несколько долларов больше, чем стандартный набор (80550), в то время как стандартная версия набора 1/4 дюйма (80300) почти на 40 долларов дешевле, чем Версия комплекта 120XP (80300P).

Наборы гаечных ключей : Наборы 12 дюймовых и метрических ключей Craftsman (также от Sears). Оба набора в продаже по 20 долларов каждый.Есть также наборы гаечных ключей из 8 предметов по 10 долларов каждый в определенное время года. Это не самые лучшие гаечные ключи, и они немного коротковаты. Если вы захотите более длинную и прочную, полностью отполированную до блеска, Williams SuperCombo подойдут, и есть много других премиальных брендов на выбор.

Гаечные ключи с храповым механизмом могут быть невероятно полезными, но могут быть дорогими. Реверсивные гаечные ключи с храповым механизмом с зубчатым ключом начинаются от ~ 50 долларов каждый за 8 дюймовые и метрические наборы. У некоторых розничных продавцов есть концы оконных рамок, которые нравятся одним пользователям, а другим не нравятся.

Я бы порекомендовал начать с комбинированных гаечных ключей без храпового механизма и посмотреть на гаечные ключи с храповым механизмом позже, когда возникнет необходимость или появится хорошая продажа.

Ваш совет?

Что бы вы порекомендовали домовладельцу, любителю или новичку на выходных в качестве хорошего базового, но универсального набора гаечных ключей и головок?

Какой тип разводного ключа вам нужен?

Каждый человек, работающий над проектом «сделай сам», сталкивался с этой проблемой: у вас есть гайка подходящего размера, правильный болт и почему-то вы не можете найти гаечный ключ, который идеально подходит.Он слишком свободный или слишком маленький, и только иногда вы получаете эту Златовласку «в самый раз». Однако разводной ключ может решить эту проблему.

Как мне узнать, какой размер ключа мне нужен? Чтобы определить размер гаечного ключа, который вам нужен, сначала оцените требования к работе, для которой он потребуется. Существует 3-4 различных типа регулируемых гаечных ключей, которые могут справиться с большинством работ, поэтому знание того, насколько ваша работа соответствует возможностям каждого гаечного ключа, будет ключевым фактором при выборе.

Если вы хотите найти лучший разводной гаечный ключ, нажмите здесь.

Для обычного человека нецелесообразно иметь огромный ящик с инструментами для каждой работы, и именно здесь на помощь приходит разводной гаечный ключ. Один размер подходит всем… или почти всем.

Для начинающих мастеров своими руками разводной ключ - это инструмент, используемый для затягивания или ослабления скрепленных между собой компонентов. Обычно это такие предметы, как гайки и болты или фитинги (источник).

Иногда разводной ключ еще называют гаечным ключом.Гаечный ключ используется для решения многих задач по дому и должен быть жизненно важным предметом в каждом ящике для инструментов.

Разводной ключ обычно больше, чем ваш нерегулируемый аналог, но размер позволяет ему работать для ряда задач. Разводной ключ также будет иметь фиксирующуюся и подвижную губку, которая позволит вам приспособиться к выполняемой задаче.

Размеры гаечного ключа и гайки

Когда дело доходит до гаечных ключей, важно понимать, что подразумевается под размером гаечного ключа / гаечного ключа. Размер гаечного ключа - это расстояние через гайку, на которое он мог бы поместиться, если он измеряется в миллиметрах.

Если размер указан в дюймах, это означает длину ручки. Более длинная ручка указывает на то, что челюсть можно открывать дальше. Разводной ключ, очевидно, подойдет для самых разных размеров.

Когда гаечные ключи используются для ослабления гаек, они обычно используются для шестигранных гаек. Шестигранные гайки и болты используются в строительстве и машиностроении, поэтому их трудно снимать (источник). Размеры гаек и болтов стандартизированы, и болт с меткой ⅜ ”подходит к гайке с меткой”.

Обычно одного типа разводного ключа должно быть достаточно для ваших нужд, но есть диапазон на выбор, который может помочь вам принять решение.

Разводной гаечный ключ

Также известный как серповидный ключ, это наиболее распространенный тип разводного ключа. Хороший гаечный ключ должен иметь большую ширину губок, а также подходящую длину для хранения. Ручка должна быть широкой и желательно прорезиненной для большего комфорта и облегчения управления.

В разводных ключах используется либо червячная передача, либо небольшой цилиндр, который поворачивают для регулировки гаечного ключа.Новые модели теперь поставляются со скользящей шестерней, которая использует ползунок для регулировки размера отверстия гаечного ключа.

Для чего используется разводной гаечный ключ?

Разводной ключ используется для самых разных целей: от снятия труб (ослабление и затягивание труб и кранов) до открывания застрявшей крышки на банке (источник). Его также можно использовать для ремонта автомобилей, и большинство мотоциклистов клянутся, что это инструмент, который всегда нужно держать под рукой.

Как использовать разводной гаечный ключ

После определения гайки, которую необходимо затянуть или ослабить, откройте губки разводного ключа, повернув винтовой механизм. Его следует открывать немного шире, чем размер гайки.

Поместите губки на гайку и, удерживая ее на месте, затяните губку с помощью винтового механизма, чтобы он плотно прижался к гайке. Старая идиома «правый крепкий и левый расслабленный» - это простой способ запомнить, в какую сторону повернуть гайку. После завершения работы ослабьте гаечный ключ.

Какие размеры доступны для разводного гаечного ключа

Эти ключи бывают размером от 4 до 24 дюймов, и это относится к длине ручки.Хороший гаечный ключ должен быть изготовлен из высококачественной хромованадиевой стали, которая прослужит долгие годы. Требуемый размер будет зависеть от места для хранения, но можно найти широкие гаечные ключи в форме полумесяца с короткими ручками.

Обезьяний гаечный ключ

Обезьяний гаечный ключ, как ни удивительно, не имеет никакого отношения к обезьянам или обезьянам любого вида. В 19 веке термин «обезьяна» использовался для описания небольших инструментов, которые были сделаны для определенной работы, и именно поэтому инструмент получил свое юмористическое название (источник).

Некоторые люди используют фразу «гаечный ключ» как синоним полумесяца, но гаечный ключ совершенно уникален. Он больше похож на трубный ключ, но отличается острыми губками и длинными ручками.

По форме гаечный ключ похож на букву «F», и вместо того, чтобы регулировать по горизонтали, как серповидный гаечный ключ, он регулируется по вертикали, закрывая губки, как рот. Его челюсти обычно слегка зазубрены, и используется червячная передача, чтобы закрыть челюсти снизу.

Для чего нужен гаечный ключ?

Гаечный ключ лучше всего подходит для задач, требующих досягаемости, особенно при ремонте сантехники и механике. Его длинная ручка позволяет пользователю углубляться в недра машины и простирается в труднодоступные места.

Для шестигранных гаек желательно использовать гаечный ключ, так как губки обеспечивают отличный захват. Однако это не рекомендуется для прокладки новых труб из более мягких металлов, поскольку прямые губки могут их повредить.

Для домашних работ по дому и в гараже лучше всего подойдет гаечный ключ, поскольку он позволяет пользователям работать с шестигранными гайками, которые может быть трудно ослабить или затянуть без гаечного ключа правильного размера.

Как пользоваться гаечным ключом?

Аналогично серповидному ключу, обезьяний ключ следует открывать на размер немного больше, чем гайка. Его следует затянуть вокруг гайки, а затем медленно повернуть, чтобы ослабить или затянуть гайку.

Какие размеры доступны для гаечного ключа?

Ключи Monkey бывают разных размеров, обычно от 8 дюймов до 48 дюймов для гаек промышленного размера.Маловероятно, что среднему домашнему пользователю понадобится что-то настолько экстремальное, поэтому большинство гаечных ключей придерживаются диапазона 8-18 дюймов (источник).

Трубный ключ

На первый взгляд сложно увидеть разницу между разводным ключом и трубным ключом. У них обоих большие головы, толстые ручки и зубчатые челюсти. Их конструкция тоже очень похожа.

Однако легче всего увидеть разницу между ними по изгибу челюсти. Челюсти гаечного ключа всегда прямые и не имеют зазоров при полном прижатии к верхней челюсти, но губки трубного ключа слегка изогнуты. Идеально подходит для удержания трубы.

Для чего нужен трубный ключ?

Название является условным, но трубные ключи используются для поворота, ослабления и затяжки труб. Зажимы сделаны менее жесткими для мягких материалов, поэтому трубный ключ можно безопасно использовать на самых разных трубах, от пластика до меди.

Трубный ключ чаще всего используется для сантехнических работ, и если это то, что в первую очередь необходимо по дому, возьмите трубный ключ.

Как пользоваться трубным ключом?

Желательно, чтобы трубные ключи использовались только на трубах.Из-за своей формы он склонен к поломке при использовании на квадратной или шестиугольной форме.

При использовании трубного ключа убедитесь, что между трубкой и задней частью губки челнока (верхней губкой) есть небольшое пространство. Это обеспечивает правильное движение захвата и снижает вероятность соскальзывания гаечного ключа (источник).

Какие размеры доступны для трубных ключей?

Доступны несколько размеров, как гаечные ключи. По большей части, трубный ключ от 8 до 12 дюймов подойдет любому домашнему пользователю.Ниже приведены несколько предлагаемых диапазонов размеров труб, с которыми вы можете работать (источник).

Рекомендуемый диапазон размеров трубы
Размер трубного ключа Предлагаемый диапазон размеров трубы
6 ” ⅛” - ½ ”
8” ¼ ”- ¾”
10 ” ¼” - 1 ”
12” ½ ”- 1 ¼”
14 ” ½” - 1 ½ ”
18” 1 ”- 2”
24 ” 1 ½” - 2 ½ ”
36” 2 ”- 3 ½”
48 ” 3” - 5 ”

Ключ для раковины

Этот менее известный гаечный ключ, также известный как гаечный ключ для водопроводчиков или сливной ключ, имеет очень уникальный внешний вид.

Головка ключа имеет С-образную форму с плоским основанием, а рукоятка, как правило, выдвигается. Челюсти имеют зубцы, и головка обычно может поворачиваться, чтобы обеспечить движение в ограниченном пространстве.

Конец имеет тонкую стальную планку с продетой резьбой для легкого поворота даже одной рукой. Губки подпружинены, что позволяет автоматически фиксировать гайку. В моделях более высокого класса могут быть даже лампы для удобного просмотра в темных местах (источник).

Для чего нужен тазовый ключ?

Имя выдается бесплатно.Этот ключ используется, чтобы добраться до труднодоступных шестигранных гаек под тазом. Хотя этот тип гаечного ключа используется в основном сантехниками, его ловкость и удобство могут быть полезны для любых домашних работ, связанных с ненадежными орехами.

Как пользоваться тазовым ключом?

Ключ особенно прост в использовании, так как не требует затяжки. Начнем с того, что головка ключа должна быть направлена ​​в правильную сторону, чтобы можно было охватить гайку по горизонтали. Для большинства основных гаечных ключей головку можно повернуть вручную, чтобы учесть это.

Держа гаечный ключ одной рукой, а другой за ручку, нужно переместить головку гаечного ключа, чтобы охватить гайку. Плоская сторона должна находиться на одном из плоских углов гайки, а С-образная головка должна окружать остальную часть гайки.

Головка с пружинной нагрузкой должна захватить гайку, и при повороте против часовой стрелки гайка, прикрепленная к резервуару, должна ослабнуть. При повороте рукоятки ключа для раковины по часовой стрелке гайка отключается, позволяя гаечному ключу вернуться в исходное положение, снова зажав гайку, чтобы продолжить ослабление.

Какие размеры доступны для тазовых ключей?

Имеется широкий выбор ключей для бассейновых ключей, но большинство из них подходят для гаек различных размеров. Обычно они бывают размера от ⅝ ”до 2 дюймов, подходящего для гаек.

Некоторые модели тазовых ключей позволяют использовать сменные губки, которые можно купить в комплекте или отдельно, чтобы учесть диапазон размеров.

Цепной / ленточный ключ

Это гаечный ключ, о котором большинство людей не слышали. Цепной ключ - это гаечный ключ, который использует регулируемую цепь для обертывания таких объектов, как трубы, чтобы закрепить его (источник). Это хорошая альтернатива трубному ключу, который может пригодиться в сантехнических проектах.

Цепной ключ состоит из длинной тонкой ручки, которая присоединяется к более широкой головке. С одной стороны к голове прикреплена цепь, а с другой стороны есть небольшие поддерживающие крючки, которые позволяют натянуть цепь и удерживать ее на месте.

Ленточный ключ имеет те же функции, за исключением того, что в нем вместо цепи используется широкий кусок пластика.Это позволяет использовать на более деликатных предметах, которые могут быть повреждены цепным ключом, который имеет тенденцию разрушать отделку, особенно на деревянных предметах.

Для чего используется цепной / ленточный ключ?

В основном используется в сантехнических и строительных проектах, так как гаечный ключ можно использовать для поворота труб большого диаметра. Его регулируемая цепь захватывает трубу и обеспечивает легкое перемещение. Его также можно использовать для удержания шкивов и других предметов сложной формы, которые необходимо удерживать неподвижно.

Как пользоваться цепным / ленточным ключом?

Цепной ключ очень прост в использовании. Однако для его использования должно быть некоторое пространство вокруг трубы или объекта, который поворачивается. Необходимо пространство, чтобы продеть цепочку.

После того, как цепь обойдет объект, зубья цепи можно зацепить в предусмотренные места. Цепь должна быть тугой и жесткой для достижения наилучших результатов, а верхняя часть головы должна прилегать к объекту.

Затем трубу можно удерживать на месте или перемещать по мере необходимости.Чтобы отцепить цепь, головку цепного ключа нужно сдвинуть вверх, чтобы освободить немного места, и цепь можно будет легко снять.

Какие размеры доступны для цепного / ленточного ключа?

Цепной ключ обладает большой гибкостью, и одного размера должно хватить для большинства проектов DIY. При покупке гаечного ключа убедитесь в характеристиках рукоятки и длины цепи. Цепного ключа от 20 до 24 дюймов должно быть более чем достаточно для любого домашнего проекта (источник).

Преимущества

Разводные ключи - это доступный способ предоставить любому энтузиасту DIY большую гибкость, когда дело доходит до проектов.Наличие нескольких типов разводных ключей означает, что любой проект возможен.

Недостатки

Некоторые гаечные ключи могут повредить предметы и трубы. Гаечный ключ слишком резок для мягких металлов и дерева, поэтому трубный ключ более подходит для работы с более ковкими металлами.

Однако, если труба или объект обнажены и нет риска повреждения, то ленточный ключ будет наиболее подходящим ключом для использования в этом сценарии.

Также важно соблюдать меры безопасности при использовании разводных гаечных ключей, поскольку они более склонны к соскальзыванию.Зубцы гаечных ключей с зазубринами следует чистить часто, чтобы они продолжали правильно держаться.

Существует несколько методов расчета размеров гаечных ключей и гаек. В США используется стандарт Общества автомобильных инженеров (SAE). В качестве единицы измерения используются дюймы.

Указанные дюймы относятся к плоскости головки болта. Поскольку разводные ключи можно сделать шире по мере необходимости, для выполнения проектов важно иметь только разные типы разводных ключей, а не большой набор ключей фиксированного размера.

При использовании гаечного ключа убедитесь, что выбран правильный гаечный ключ для работы. При затягивании разводных ключей слегка покачивайте ключ после затяжки, чтобы обеспечить надежную фиксацию.

Если наблюдается сильное покачивание, отрегулируйте ключ, так как разводные ключи могут закруглить углы болтов и гаек при неправильной регулировке.

Разводные ключи обладают множеством преимуществ, начиная с их доступности и заканчивая удобством. Однако не менее важно убедиться, что гаечный ключ используется правильно для той работы, для которой он предназначен.

Покупка разводного ключа - разумный выбор для всех. Строитель хорош настолько, насколько хорош его самый слабый инструмент, а надежный разводной ключ прослужит ему долгие годы.

Связанные вопросы

Какие бывают ключи разных размеров? Ключи разных размеров: 1/4, 5/16, 11/32, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 13/16. , 7/8, 15/16, 1.

24 мм и 15/16 ″ - это одно и то же? 24 мм и 15/16 ″ - то же самое.

Серповидный ключ - это то же самое, что разводной ключ? Серповидный ключ и разводной ключ немного отличаются.Разводной ключ имеет одну фиксированную губку и одну регулируемую губку, что позволяет использовать его с крепежными деталями самых разных размеров. Серповидный гаечный ключ обычно наклонен под углом 22 1/2 градуса к рукоятке, так что гаечный ключ можно перевернуть, чтобы обеспечить два разных положения захвата в ограниченном пространстве s

Как выбрать правильный?

Знаете ли вы, что каждой машине нужен масляный фильтр, чтобы двигатель оставался работоспособным и долговечным? Этот предмет небольшой, но он сохраняет двигатель вашего автомобиля живым и надежным.

Если вы плохо знакомы с автомобильными двигателями, вы можете найти этот компонент помимо блока двигателя автомобиля. Несмотря на то, что масляный фильтр кажется неработающим, он защищает ваш двигатель от примесей в моторных маслах.

Может быть, вы не знали, но моторные масла обычно содержат грязь и мусор, которые могут повредить подшипники двигателя вашего автомобиля. Когда это произойдет, в вашем двигателе будет пониженное давление масла, а это очень плохо.

Он разрушает двигатель автомобиля и делает вашу жизнь невыносимой. Вы можете потратить много денег, пытаясь починить двигатель, или даже полностью заменить его.Вот насколько важен масляный фильтр для вашего автомобиля.

Теперь вопрос в том, как убедиться, что масляный фильтр работает все время? Меняя его время от времени с помощью ключа для масляного фильтра. В настоящее время на рынке представлены ключи для масляных фильтров разных типов и размеров.

Это сбивает с толку, когда вы хотите выбрать фильтр для вашего масляного фильтра. Давайте посмотрим, как мы можем все это изменить, показав вам, как выбрать наиболее подходящий вариант.

Типы ключей для масляных фильтров

Автомобильные двигатели не комплектуются универсальным масляным фильтром.У каждого автомобиля есть свой уникальный фильтр, в том числе и в зависимости от производителя. Вот почему вы никогда не будете использовать один тип гаечного ключа для масляного фильтра для каждого типа автомобиля.

Что касается гаечных ключей, то здесь представлены типы, доступные в отрасли.

1. Ключ для масляного фильтра с металлической лентой

Ключ этого типа имеет прочную металлическую ленту, прикрепленную к обоим концам ручки. Эту полосу вы надеваете на масляный фильтр и поворачиваете ручку против часовой стрелки.Напряжение от поворота заставит гаечный ключ захватить масляный фильтр для легкого извлечения.

Конструкция этого ключа делает его хорошим выбором для масляных фильтров в жестких или сложных условиях. Благодаря ручке и поворотному регулировочному шарниру он упрощает замену масляного фильтра.

2. Торцевой / торцевой ключ для фильтра

По форме этот ключ для масляного фильтра похож на торцевой ключ. Для выполнения этой работы используется пластиковый или металлический стаканчик. Все, что вам нужно сделать, это надеть колпачок на торец масляного фильтра, чтобы он вошел в накатку.

Затем с помощью гаечного ключа ослабьте масляный фильтр. Типы фильтров, совместимые с этим типом гаечных ключей, используются в двигателях автомобилей BMW и Volkswagen Group.

3. Ключ для масляного фильтра петли цепи

Как следует из названия, этот ключ работает с петлей цепи, которую вы разместите вокруг масляного фильтра. Как только вы это сделаете, поверните штангу против часовой стрелки.

Это заставит цепь обернуться вокруг масляного фильтра.После этого вы можете использовать разводной гаечный ключ или торцевой ключ, чтобы повернуть планку так же, как вы делали это прежде, чтобы окончательно снять фильтр.

4. Гаечный ключ

Это еще один тип гаечного ключа, представленный на рынке. Он имеет 3 металлических зубца с зубчатой ​​передачей, двойные кулачковые пластины и 2 зажимные ножки. Он также оснащен храповым механизмом 3/8 дюйма, который поворачивается против часовой стрелки, чтобы обеспечить жесткое сжатие корпуса фильтра. Если у вас плотные фильтры, то лучше всего использовать этот гаечный ключ.

Более того, если положение фильтра сложнее, чем то, что можно удалить цепным и ленточным ключом, используйте этот гаечный ключ.Он лучше работает там, где другие терпят неудачу.

5. Ремешок Гаечный ключ для масляного фильтра

Этот тип ключа подходит для больших транспортных средств, таких как пикапы, внедорожники и другие. В этих автомобилях используются широкие масляные фильтры, а ленточные ключи позволяют легко снимать фильтры в любое время.

6. Плоскогубцы

Эти плоскогубцы имеют двойную ручку, которая позволяет пользователям снимать масляные фильтры без напряжения. Плоскогубцы изготовлены из прочной стали для обеспечения дополнительной прочности.

Эти инструменты бывают разных размеров от 3 до 5/8 дюймов.Эти плоскогубцы подходят для масляных фильтров различных размеров от 2 дюймов до 15/16 или 3-5/8 дюймов. Если масляные фильтры большие, до 4-1 / 2 или 5-3 / 4 дюймов, вы можете приобрести для них более крупные плоскогубцы.

Как правильно выбрать гаечный ключ для масляного фильтра

При выборе гаечного ключа для масляного фильтра правильного размера необходимо учитывать 3 вещи.

  • Модель вашего автомобиля
  • Размер фильтра
  • Пространство вокруг него в двигателе автомобиля
  • Насколько плотно установлен масляный фильтр

На некоторых автомобилях есть специальная модель гаечного ключа, которая подходит для его масляный фильтр.Эту модель проще искать, особенно если вам нужен гаечный ключ на одну конкретную машину. Но если у вас много машин и вам нужен гаечный ключ для всех, возможно, вам понадобится универсальный гаечный ключ.

К некоторым гаечным ключам в этой категории относятся ленточный ключ, ключ с поворотной рукояткой или плоскогубцы. Кроме того, не забудьте приобрести разводной ключ, потому что вы можете настроить его на любой размер масляного фильтра.

Когда дело доходит до размера, легко определить правильный размер, если вы используете торцевой ключ или торцевой ключ.Самый простой способ - получить спецификацию масляного фильтра и подобрать для него подходящий размер. Как только вы получите информацию, вы можете купить подходящий размер. Но если вы не можете найти спецификации, сделайте следующее:

  • Подсчитайте количество канавок на крышке масляного фильтра
  • Измерьте масляный фильтр от одного края до другого края
  • Получите ключ для крышки масляного фильтра у которого такое же количество канавок, но внутренний диаметр крышки должен быть больше, чем крышка масляного фильтра.

Это для определения размера гаечного ключа, если вы используете торцевой гаечный ключ. Что касается масляных фильтров в ограниченном пространстве, используйте также торцевой ключ или гаечный ключ типа паук. Но если пространство не проблема, возьмите любой гаечный ключ и сделайте свою работу.

Простые советы по выбору подходящего размера

  • Попробуйте использовать различные типы ключей для масляных фильтров, чтобы определить наиболее подходящий.
  • Выберите универсальный ключ для масляного фильтра, если у вас несколько автомобилей.
  • Разводные ключи подходят для большинства типов масляных фильтров.

Заключение

Если вы хотите, чтобы ваш автомобиль работал постоянно, двигатель должен быть в идеальном состоянии. Один из способов убедиться в этом - очистить моторное масло от примесей.

Поскольку масляный фильтр делает это за вас, не забывайте время от времени менять его, чтобы избежать проблем.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
