Рожковые ключи размеры стандартный ряд. Виды гаечных ключей. Основные виды гаечных ключей

Простой гаечный ключ – распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками – зевом ключа.

Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов – на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

  • Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
  • Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ – ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

Составные комплекты

Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик – трещотка. Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.

Материалы для изготовления

По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.

Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.

Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

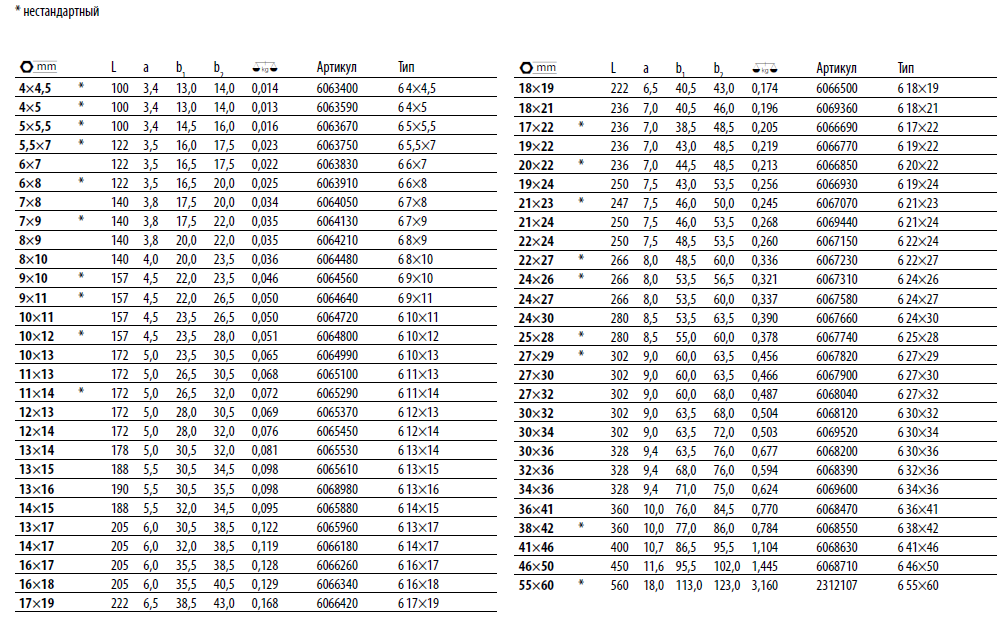

Типоразмеры рожковых ключей

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

  • Производится специальный расчет максимальных отклонений размера зева;
  • Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
  • Устанавливается маркировка товарного знака;
  • Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

  • составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
  • разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
  • ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
  • существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является

специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия.

Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Первичные и самые интересные с исторической точки упоминания о гаечных ключах встречаются в 15 веке. Распространение они же получили только где-то в 19, когда фирма Mauser активно стала выпускать их во всевозможное производство. Также в 19 – 20 веке зарегистрировано огромное количество патентов, модифицирующих разные модели ключей.

Кажущаяся простота данной конструкции тем не менее крайне практична. Гаечным ключом пользуются и при сборке автомобилей, при работе с вообще огромным пластом и количеством всякой техники. А модели, предназначенные для работы на МКС, всего лишь модификации под условия космоса стандартного, старого, первоначального варианта изобретения.

Изначально, для большого количества вариантов ключей не было абсолютно какой-либо классификации. Это происходило именно вследствие их большого количества, а также большого количества и разнообразия патентов на них и подобные виды устройств. Однако, тем не менее, в начале 20 века наметилось-таки окончательное разделение. Главным классифицирующим признаком при этом признали системы:

  • метрическую;
  • дюймовую.




















Техническое определение инструмента

Какое определение можно дать гаечному ключу? Это инструмент, который используется для рассоединения или соединения резьбового крепления при помощи скручивания или же откручивания гаек, болтов, а также прочих всевозможных деталей. В общем, гаечные ключи можно разделить на две группы:

  • охватывающие;
  • охватываемые.

Стандартно, размер отверстия (зёва) прописан в определённых правилами параметрами и измеряется в долях дюйма , так называемые дюймовые ключи, или же в миллиметрах (метрические ключи).

Расхожие фразы «ключ на 14» или «ключ на 11» и им подобные, описывающие размеры гаечных ключей, означают, что размер отверстия у этого ключа равен 14 или 11 миллиметрам соответственно.

Помимо упомянутого разделения на охватываемые и охватывающие, ключи можно разделить на множество видов, описание которых займёт уйму времени. Постараемся описать некоторые наиболее популярные и использующиеся довольно часто во многих аспектах разнообразных работ.

  • рожковые;
  • накидные;
  • комбинированные;
  • разводные;
  • торцовые;
  • трубчатые;
  • ключи с трещоткой;
  • прочие.

Самые распространённые варианты

Для начала рассмотрим рожковый ключ. В принципе, когда многие из нас берут первую ассоциацию к словосочетанию «гаечный ключ», то перед ними как на фото предстаёт картинка именно рожкового ключа. У такого инструмента гайка фиксируется между губками , которые способны напоминать рожки. Именно отсюда и идёт название этого вида гаечных ключей. У таких продольная ось головки и продольная ось ручки, как правило, находятся под углом и этот угол равен 15 градусам.

Есть и другие варианты подобного инструмента с другим углом относительно головки и ручки, в одном ключе варианты могут комбинироваться. В принципе, такое решение используется для облегчения работы хозяев инструмента в ограниченном пространстве.

Подобные гаечные ключи применяют практически везде и этому есть объяснение в их простой конструкции и относительной универсальности. Однако, тем не менее есть у подобных ключей и свои значительные недостатки. Самый ключевой – это то, что у такого инструмента только две маленькие зоны контакта, которые находятся при этом близко к углам самой гайки. Давление на эти зоны часто стремится сжать углы гайки и, как правило, это происходит когда размер зёва несколько больше размера гайки. При небольшом усилии в таком случае углы будут сминаться. Если размер отверстия точно соответствует и прилегает к гайке, то сминание тоже может происходить, только при чуть большем усилии.

Если сократить толщину губ ключа, то вероятность испортить гайку увеличивается.

Накидной или кольцевой инструмент – это более совершенный способ работать нужным вам образом. Его конструкция исключает два маленьких пятна контакта, которые описывались в предыдущем пункте. Накидной инструмент охватывает всю гайку или болт . Таким образом количество пятен контакта увеличивается до шести (по граням болта). При этом все они находятся чуть дальше от углов, что исключает их сминание. Головка имеет чуть меньший размер, в целом подобным инструментом работать гораздо удобнее.

Кольцо может лежать в одной плоскости что и ручка (так называемый плоский ключ), может находиться под некоторым углом (называют такой инструментом с отогнутой головкой). Как правило, угол равен 15 градусам. Также возможно и наличие изгиба. Некоторые варианты допускают шарнирную головку. При обслуживании гидравлических или пневматических установок случаются ситуации, когда накинуть инструмент сверху невозможно и для таких случаев делают прорези в кольце , переводя его в категорию разомкнутых.

Комбинированные инструменты обычно сочетают в себе рожковые и накидные. С одной стороны одно кольцо, с другой – другое. Это позволяет создать инструмент, лишённый недостатков какого-то из отдельных видов. При этом комбинированием только этих двух вариантов производители не ограничиваются. Более модифицированные варианты имеют угол в 90 градусов, под которым повёрнута головка и в таком случае ладонь упирается в широкую плоскость при работе что удобно.

Менее популярные разновидности гаечных инструментов

Разводные гаечные инструменты – это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью , что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт. Плюс – относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте.

Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.

Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.

Трубчатый гаечный инструмент – это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.

Гаечный механизм с трещоткой – это своеобразная модификация торцового и накидного вариант а с храповой деталью. Главное преимущество такого вида инструмента – не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка – слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.

Специфические варианты оборудования

Среди прочих вариантов можно упомянуть инструмент для спиц и велосипедный ключ , которые многим могут быть знакомы по детству. Вариант коликового монтажного инструмента интересен тем, что второй конец у него представляет из себя сужающийся стержень. Существуют гайколомы, которые используются при снятии прикипевших гаек. Если же гайка не шестигранная, а круглая, а надо помнить, что и такое бывает, то и инструмент для её ввинчивания или развинчивания нужно использовать особенный. Трубный механизм популярен у сантехников, а особые цепные ключи используются для круглых деталей, обладающих большим диаметром.

Причины разнообразия

В целом же, можно сказать, что виды гаечных ключей представляют собой очень большое разнообразие. Из-за того, что нужны они для разных гаек и болтов, а, помимо этого, ещё и применяются в самых различных ситуациях, то получается, что где-то можно воспользоваться одним видом, ну а где-то совсем другим. Основой для такого разнообразия всегда служит гайка или болт. Они могут быть расположены и прикреплены совершенно по-разному, у них может быть разительно разный размер. И в итоге всё сводится к тому, как к ним подступиться. Производителей на рынке этого вида товаров всегда, а тем более уж теперь, было немало. Вследствие этого цены сильно разнятся.

И напоследок. Те, кто часто занимается ремонтом автомобилей могут дать совет новичкам , полагающимся на комплекты гаечных инструментов от производителя. В подобные подборки разных размеров ключей не всегда входят те типы и варианты размеров, которые вы ожидали бы увидеть у себя в тот момент, когда вы залезаете под автомобиль (яма или эстакада). Не обнаружив нужного вам предмета, вы вынуждены будете вылезать из неудобной позы, искать необходимую деталь комплекта и снова залезать обратно.

Поэтому всегда, перед тем как решите заняться ремонтом машины, мысленно продумайте какие работы вам надо будет выполнять и позаботьтесь о том, чтобы все нужные для этой работы вещи оказались при вас сразу , дабы не утруждать себя ненужными суетливыми телодвижениями.

В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.

Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы . В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.

Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.

Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые . Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.

ГОСТ 6424 – 73

Отверстия ключей и размер под ключ
Размеры
S; S1; S2; S3
Предельные отклонения размеров ключа Предельные отклонения размеров «под ключ»
S S 1 S 2 S 3
Ключи нормальной точности Ключи грубой точности Изделия повышенной точности Изделия нормальной точности Изделий грубой точности
2. 5* −0.040 +0.09
+0.03
3.0* −0.040 +0.09
+0.03
3.2 +0.08
+0.02
−0.048 −0.16 +0.12
+0.04
4.0 +0.12
+0.02
−0.048 −0.16 +0.12
+0.04
5.0 +0.12
+0.02
−0.048 −0.16 +0.12
+0.04
5.5 +0.12
+0.02
−0.048 −0.16 +0.12
+0.04
6.0* +0.15
+0.03
−0.048 −0.16 +0.12
+0. 04
7.0 +0.15
+0.03
−0.058 −0.20 +0.15
+0.05
8.0 +0.15
+0.03
+0.18
+0.03
−0.058 −0.20 −0.36 +0.15
+0.05
(9.0) +0.15
+0.03
+0.18
+0.03
−0.058 −0.20 −0.36 +0.15
+0.05
10.0 +0.19
+0.04
+0.24
+0.04
−0.058 −0.20 −0.36 +0.15
+0.05
(11.0) +0.19
+0.04
+0.24
+0.04
−0.120 −0.24 −0.43 +0.18
+0.06
12.0 +0.24
+0.04
+0.30
+0.04
−0.120 −0.24 −0.43 +0. 18
+0.06
13.0 +0.24
+0.04
+0.30
+0.04
−0.120 −0.24 −0.43 +0.18
+0.06
14.0 +0.27
+0.05
+0.35
+0.05
−0.120 −0.24 −0.43 +0.18
+0.06
(15.0) +0.27
+0.05
+0.35
+0.05
−0.120 −0.24 −0.43 +0.18
+0.06
16.0 +0.27
+0.05
+0.35
+0.05
−0.120 −0.24 −0.43 +0.18
+0.06
17.0 +0.30
+0.05
+0.40
+0.05
−0.120 −0.24 −0.43 +0.18
+0.06
18.0 +0.30
+0.05
+0.40
+0.05
−0.120 −0.24 −0. 43 +0.18
+0.06
19.0 +0.36
+0.06
+0.46
+0.06
−0.140 −0.28 −0.52 +0.21
+0.07
21.0 +0.36
+0.06
+0.46
+0.06
−0.140 −0.28 −0.52 +0.21
+0.07
22.0 +0.36
+0.06
+0.46
+0.06
−0.140 −0.28 −0.52 +0.21
+0.07
24.0 +0.36
+0.06
+0.46
+0.06
−0.140 −0.28 −0.52 +0.21
+0.07
27.0 +0.48
+0.08
+0.58
+0.08
−0.140 −0.28 −0.52 −0.84 +0.21
+0.07
30.0 +0.48
+0.08
+0.58
+0.08
−0. 140 −0.28 −0.52 −0.84 +0.21
+0.07
32.0 +0.48
+0.08
+0.58
+0.08
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
34.0 +0.60
+0.10
+0.70
+0.10
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
36.0 +0.60
+0.10
+0.70
+0.10
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
41.0 +0.60
+0.10
+0.70
+0.10
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
46.0 +0.60
+0.10
+0.70
+0.10
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
50.0 +0.60
+0. 10
+0.70
+0.10
−0.170 −0.34 −1.00 −1.00 +0.25
+0.05
55.0 +0.72
+0.12
+0.92
+0.12
−0.200 −0.40 −1.20 −1.20 +0.30
+0.10
60.0 +0.72
+0.12
+0.92
+0.12
−0.200 −0.40 −1.20 −1.20 +0.30
+0.10
65.0 +0.72
+0.12
+0.92
+0.12
−0.200 −0.40 −1.20 −1.20 +0.30
+0.10
70.0 +0.72
+0.12
+0.92
+0.12
−0.200 −0.40 −1.20 −1.20 +0.30
+0.10
75.0 +0.85
+0.15
+1.15
+0.15
−0.200 −0.40 −1.20 −1.20 +0.30
+0. 10
80.0 +0.85
+0.15
+1.15
+0.15
−0.200 −0.40 −1.20 −1.20 +0.30
+0.10
85.0 +0.85
+0.15
+1.15
+0.15
−0.87 −1.40 −1.40
90.0 +0.85
+0.15
+1.15
+0.15
−0.87 −1.40 −1.40
95.0 +0.85
+0.15
+1.15
+0.15
−0.87 −1.40 −1.40
100.0 +0.85
+0.15
+1.15
+0.15
−0.87 −1.40 −1.40
105.0 +1.00
+0.20
+1.40
+0.20
−0.87 −1.40 −1.40
110.0 +1. 00
+0.20
+1.40
+0.20
−0.87 −1.40 −1.40
115.0 +1.00
+0.20
+1.40
+0.20
−0.87 −1.40 −1.40
120.0 +1.00
+0.20
+1.40
+0.20
−0.87 −1.40 −1.40
130.0 +1.25
+0.25
+1.40
+0.20
−0.87 −1.40 −1.40
135.0 +1.00
+0.20
+1.40
+0.20
−1.00 −1.60 −1.60
145.0 +1.25
+0.25
+1.40
+0.20
−1.00 −1.60 −1.60
150.0 +1.25
+0.25
+1.40
+0.20
−1. 00 −1.60 −1.60
155.0 +1.25
+0.25
−1.00 −1.60 −1.60
165.0 +1.25
+0.25
−1.00 −1.60 −1.60
170.0 +1.25
+0.25
−1.00 −1.60 −1.60
175.0 +1.25
+0.25
−1.00 −1.60 −1.60
180.0 +1.25
+0.25
−1.00 −1.60 −1.60
185.0 +1.25
+0.25
−1.15 −1.90 −1.90
200.0 +1.25
+0.25
−1. 15 −1.90 −1.90
210.0 +1.25
+0.25
−1.15 −1.90 −1.90
225.0 +1.50
+0.30
−1.15 −1.90 −1.90


Изготовление отверстий под ключ

В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.

Чтобы получить квадратное отверстие , можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента. В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.

Сверление

В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.

В тех случаях, когда изготавливаются отверстия под ключ , сверление применяется в качестве вспомогательной технологической операции. Оно необходимо для того, чтобы произвести предварительную обработку отверстия.

Эрозионная обработка

Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.

С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ .

Протягивание

Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов. С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.

Лазерная резка

Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях. В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.

Гаечный ключ – казалось бы, такой простой инструмент, о котором не скажешь много. Однако, как оказалось, об этом удивительно простом инструменте можно сказать очень многое. В этой статье мы постараемся рассказать всё, что связано с гаечными ключами – их виды, назначение, из чего изготавливают ключи и прочее, где они могут хоть как-то фигурировать.

Основные виды гаечных ключей

Итак, начнем с самого главного – видов гаечных ключей, которые существуют на сегодняшний день. Так, до недавнего времени было лишь 3-4 вида ключей, но к сегодняшнему дню, их количество немного увеличилось, из-за небольшой «модернизации». Что ж, гаечные ключи имеют следующие виды:

Рожковые гаечные ключи;

Накидные гаечные ключи;

Комбинированные гаечные ключи;

Разводные гаечные ключи.

Что ж, давайте рассмотрим все виды гаечных ключей, по порядку. Как видите, тема для обсуждения весьма и весьма большая.

Рожковые ключи

Пожалуй, наиболее распространенный вид гаечного ключа, который стал неким символом данного инструмента. Так, рожковые ключи существуют, пожалуй, еще с тех времен, когда появились первые гайки и болты. Отличием данных ключей является то, что оси головок таких ключей, как правило, отклонены на 15°. Ранее, форма рожков имела привычную форму и изготавливалась согласно определенному ГОСТу. Однако, в последнее время, в рожковые ключи внесли коррективы – в частности, на рожках появились специальные выемки, которые позволяют более жестко фиксировать гайку, и поэтому практически исключается возможность сорвать грани головки гайки или болта. Кроме того, второй коррективой стало укорочение одного рожка, что позволяет быстрее переставлять ключ с одной гайки на другую.

Также, стоит отметить то, что рожковые ключи могут быть двухрожковыми и односторонними. Собственно, различить их можно достаточно просто – на одностороннем, рожки присутствуют только с одной стороны, на двухрожковом, с двух сторон.

Накидные ключи

Сразу оговоримся, что накидной ключ также как и рожковый, бывает односторонним и двухсторонним. Отличие данного ключа заключается в другом – а именно, в форме самой головки ключа. Если в предыдущем случае гаечный ключ имел рожки, между которыми фиксируются гайки и болты, то в данном случае вместо рожек мы имеем некие «кольца», внутри которых насечена форма шестигранника, который полностью повторяет форму головки гайки или болта. Соответственно размеру изделия, которое нужно открутить или закрутить, выбирается соответствующий ключ. Преимуществом данного вида ключа является то, что в этом случае и вовсе практически исключается возможность сорвать грани детали, так как головка зажимается еще более плотно, нежели в ситуации с обычным рожковым ключом.



Недостатком накидного ключа является одна деталь, которую стоит учитывать при работе с гайками. Так, воспользоваться накидным ключом можно только лишь в том случае, если есть свободный доступ к гайке или болту. То есть, в некоторых ситуациях, гайка может быть закрыта втулкой, или любым другим предметом. Тогда, можно будет воспользоваться либо же рожковым ключом, приведенным выше, либо разводным, который мы опишем ниже.

Торцевые ключи

Нет, откручивать гайки без свободного доступа, можно не с помощью данного ключа. По сути, торцевым ключом также нельзя будет открутить гайку, у которой нет свободного доступа. В общем, торцевой ключ предназначен для отвинчивания гаек и болтов, и он полностью накрывает гайку во время работы. Таким образом, сцепление происходит на всех его гранях. У торцевого ключа, головка может иметь как 6, так и 12 граней, и в целом, данный инструмент имеет несколько разновидностей – например, они бывают «Т» или «Г» образной формы, и при этом, головка и рукоятка будут образовывать единую конструкцию. В другом же случае, головки могут быть съемными.





Еще одной разновидностью торцевого ключа, является трубчатый ключ. Его выполняют в виде трубки, на конце которой имеется головка в виде шестигранника, а на другом её конце имеются 2 отверстия, куда вставляется штырь. Штырь, который вставляется в ключ, выполняет функцию рукоятки. Также, такой ключ может не иметь головку, а просто шестигранное отверстие.

Разводной ключ

Именно тот ключ, с помощью которого можно открутить гайку или болт, не имея к нему свободного доступа. Итак, разводной ключ является разновидностью ключа, у которого просвет между рожками, или «губками» может плавно изменяться в зависимости от того, с каким размером гайки вы работаете. Размер зазора между рожками изменяется вращением колесика, работающего по червячному типу.



Такой ключ очень хорош тем, что с его помощью можно полностью настроить размер для закручивания или раскручивания гайки, поэтому он обладает неким свойством «универсальности». Однако у него есть существенные недостатки – так, ни при каких обстоятельствах нельзя стучать по этому ключу молотком. Также, данный ключ вступает в контакт с гайкой или болтом только на двух её гранях, поэтому повышается риск срыва резьбы. И последний недостаток, это то, что при неправильном использовании или большом усилии, «червяк» ключа может разъехаться, соскользнуть с гайки, и также сорвать резьбу. Поэтому, при работе с разводным ключом нужно быть предельно внимательным и осторожным.

Материал гаечных ключей и размеры

Относительно размеров гаечных ключей стоит сказать немногое – они измеряются в миллиметрах, и имеют размеры от 4 м до 12 мм. Это касается ключей малых размеров. Затем, идут ключи средних размеров – их величина от 12 до 22 мм. И, ключи больших размеров – от 22 мм и выше.

Куда более интересным является раздел о материале изготовления ключей. Так, практически все ключи изготавливаются из высокопрочных углеродистых сплавов, или как их еще называют, из инструментальной стали. Наиболее качественными считаются ключи из инструментальной стали, которые были изготовлены на фрезерном станке, и после подверглись воронению (такие ключи имеют черный цвет). Также, на современных гаечных ключах можно увидеть надпись «chrome vanadium», то есть понятно, что такой ключ изготовлен из хром-ванадия. Данный сплав очень прочен, не подвергается деформации, и имеют высокое качество. Поэтому, такие ключи стоят отнюдь, не дешево.

При производстве гаечных ключей, очень важным является процесс изготовления самих рожков, ведь нужно сделать очень точное расстояние между ними, дабы получился правильный размер ключа. Более того, рожки гаечных ключей, как правило, усиливают еще более высокопрочными сплавами, поэтому порой может произойти так, что рожки ключа могут быть целыми, а ручка несколько деформироваться.

Что ж, теперь вы знаете практически все о таком инструменте, как гаечный ключ – о его видах и материалах, из которых он изготавливается. Этого багажа знаний будет вполне достаточно для того, чтобы выбрать качественные ключи в инструментальном магазине, не прибегая к подсказкам консультанта, которые зачастую заинтересованы в продаже им необходимого инструмента.

Гаечные ключи размеры стандартный ряд

Распечатать

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

Размер ключа на 24

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Маркировка шестигранного ключа

Определение номера ключа по диаметру резьбы крепежа

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.

Таблица 1. Размеры под ключ для метрических болтов и гаек.

Диаметр резьбы, МРазмер под ключ
основной S
, мм
уменьшенный S
, мм
увеличенный S
, мм
М13. 2
М1.23.2
М1.43.2
М1.63.2
М24
М2.55
М35.5
М47
М58
М610
М711
М81312
М1017 (16)14
М1219 (18)1721 (22)
М1422 (21)1924
М16242227
М18272430
М20302732 (34)
М2232 (34)3036
М24363241
М27413646
М30464150
М335055
М36555060
М39605565
М42656070
М487575
М528080
М5685
М6090
М6495
М68100
М72105
М76110
М80115
М85120
М90130
М95135
М100145
М105150
М110155

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

  • Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
  • У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
  • Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
  • Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
  • Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
  • Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.
  • Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

Читать также: Как подключить видеокамеру к компу


Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюймРазмер гайки под ключ, дюймРазмер гайки под ключ, мм
1/47/1611.11
5/161/212.7
3/89/1614.29
7/165/815.88
1/23/419.05
9/1613/1620.63
5/815/1623.81
3/41 1/828.58
7/81 5/1633.34
11 1/238.10
1 1/81 11/1642. 86
1 1/41 7/847.63
1 3/82 1/1652.39
1 1/22 1/453.15
1 3/42 5/866.68
2376.20
2 1/43 3/885.73
2 1/23 3/495.25
2 3/44 1/8104.76
34 1/2114.30

Основные требования к инструментам

Для качественного приспособления существует ряд требований:

  • поверхность инструментов гладкая, с антикоррозионной обработкой, на ней не бывает трещин и изломов; параллельные губки без перекосов;
  • рабочий профиль без сколов, наклёпа, и прочих механических повреждений;
  • у комбинированных и накидных ключей равномерные величины колец и строго центральное расположение отверстий;
  • имеющийся тумблер вращения прочно закрепляется в храповике;
  • все маркировки наносятся и читаются.

Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.

Читать также: Какие виды станков бывают

Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.

Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер. Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.

Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).

В зависимости от системы исчисления принадлежности подразделяют на две категории:

  • Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
  • Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
