Устройство индикации ИНС
by Korlit
Индикатор наличия напряжения ИНС предназначен для контроля наличия (отсутствия) напряжения на токоведущих частях электроустановок, к которым подключается посредством емкостных делителей. Визуализация осуществляется путём формирования световых сигналов на передней панели.
Прибор обеспечивает индикацию наличия напряжения в фазе при уровне входного напряжения на делителе более 40% от номинального, при значении входного напряжения на делителе менее 15% от номинального устройство не сигнализирует наличие напряжения. Прибор обеспечивает индикацию наличия напряжения в каждой из фаз независимо друг от друга.
Правильное функционирование индикатора напряжения гарантировано при значениях ёмкости датчиков, указанных ниже.
Проверка совпадения фаз осуществляется при помощи прибора фразировки ПФ1. Для проверки работоспособности прибора фазировки необходимо подключить оба штекера устройства ПФ1 к двум гнездам одного блока индикации напряжения ИНC. Световой индикатор прибора фазировки должен загореться. Прибор работает.
Если при подключении штекеров прибора фазировки ПФ1 к разъёмам различных блоков индикации напряжения, не наблюдается свечения светодиода прибора ПФ1 – фазы совпадают, если световой индикатор прибора фразировки горит – фазы не совпадают
ПРЕИМУЩЕСТВА ИНС
Не нуждается в обслуживании
Устойчиво к перенапряжениям и токам в аварийных режимах
Простота установки и подключения кабеля
Предусмотрены встроенные разъемы для определения последовательностей чередования фаз
Максимальный рабочий ток до 2,5 мА (начало индикации)
- Конструктивные исполнения
- Технические данные
- Срок службы и гарантии
- Техническая документация
Конструктивные исполнения
В 3-х фазный комплект поставки входит
| Блок индикации напряжения серии ИНС | 1 шт. |
| Опорный изолятор со встроенным делителем напряжения | 3 шт. |
| Руководство по сборке | 1 шт. |
| Заземляющий проводник | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Прибор фазировки серии ИНС (ПФ1) | Включается в комплект по требованию заказчика. |
Технические данные
| Номинальная частота , Гц | 50 |
| Степень защиты | IP42(по запросу IP 54) |
| от-25 до +55 | |
| Uо>10% Uн | Нет индикации напряжения |
| Uо>15% Uн | Слабая индикация напряжения |
| Uо>45%Uн | Нормальная индикация напряжения |
| Масса, кг | 0,045 |
Срок службы и гарантии
Поставщик гарантирует сохранение технических характеристик устройства индикации при соблюдении Потребителем условий и правил хранения, транспортирования и эксплуатации, изложенных в настоящем руководстве по эксплуатации.
Срок службы – 25 лет.
Гарантийный срок службы — 5 лет с момента установки изделия в РУ.
Техническая документация
Устройство индикации напряжения ИН 3-10Р-10 УХЛ3 от ООО “Терма-Энерго”
(812) 347-89-31 (812) 640-11-28
Обратный звонок
enУстройство индикации напряжения (стационарный указатель напряжения) ИН 3-10Р-10 УХЛ3 предназначено для визуального и дистанционного контроля напряжения отдельно в каждой из фаз КРУ, КСО 6-35 кВ, использования в цепях блокировки и сигнализации, повышения безопасности персонала. Характеристики в табл. 1.
В состав устройства входят:
- блок индикации ИН 3-10Р-10, 1 шт.,
- блок реле ИН 3-10Р-10 (три реле «сухой» контакт), 1 шт.,
- электроды связи серии ИОЭЛ, емкостные или резистивные, 3 шт.,
- кабели соединительные.
Таблица 1
| Наименование характеристики | Значение |
| Пороговое значение индикации напряжения, не более | 0,45 Uном* |
| Максимальное время реакции на изменения напряжения не более, с | 1 |
| Допустимый диапазон питающего напряжения блока реле AC/DC, В | 85-250/100-350 |
| Рабочий диапазон температур окружающего воздуха, °С | от минус 25 до плюс 40 |
| Максимальное напряжение на блоке индикации, В | 90-250* |
| Длительность проведения высоковольтных испытаний, мин | 5 |
| Класс защиты блока индикации | IP41 |
| Класс защиты блока реле | IP40 |
| Габариты блока индикации ШГВ, мм | 71×31×35 |
| Габариты блока реле ШГВ, мм | 71×58×90 |
* по согласованию с заказчиком
В блоке реле ИН 3-10Р-10 стоят три двухконтактных реле для контроля напряжения отдельно на каждой фазе, других схемных решений.
Возможные сочетания контролируемых сигналов предоставлены в табл. 2. Единица соответствует поданному напряжению, а ноль – его отсутствию. Каждое реле срабатывает на наличие напряжения на соответствующей фазе. В первом, втором и третьем столбцах единица означает, что реле активно, ноль – реле неактивно. По согласованию, возможна другая логика.
В каждый электрод связи встроен ограничитель напряжения (разрядник), предотвращающий появ-ление высокого напряжения на контакте электрода связи или на наконечнике кабеля в релейном отсеке.
В соответствие со стандартом ПАО «Россети» СТО 34.01-3.2-005-2016 «Камеры сборные одностороннего обслуживания. Общие технические требования» и стандартом ОАО «ФСК ЕЭС» СТО 56947007-29.130.104 -2011 «Типовые технические требования к КРУ классов напряжения 6-35 кВ», устройство выдерживает высоковольтные испытания в течение 5 мин.
Для индикации светодиодов не требуется оперативное питание.
Таблица 2
| К1 | К2 | К3 | Оперативное питание | Фаза А | Фаза В | Фаза С |
| 0 | 0 | 0 | 0 | Любое сочетание | ||
| 0 | 0 | 0 | 1 | 0 | 0 | |
| 1 | 0 | 0 | 1 | 1 | 0 | 0 |
| 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 | 1 | 1 | 0 |
| 0 | 0 | 1 | 1 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 |
На схеме, Рис.
Изготовить на заказ
Похожие товары
Тестер индикатора напряжения
ПодробнееУстройство индикации напряжения ИН 3-10Р-03 (-05) УХЛ3 (реле…
ПодробнееИндикатор напряжения и температуры ИШ-85
ПодробнееУстройство индикации напряжения ИН 3-10Р-00 УХЛЗ
ПодробнееЗакажи сейчас!
Я согласен на обработку персональных данных
Как устройства GracePESD указывают на наличие напряжения
Ни для кого не секрет, что наши постоянные электрические предохранительные устройства (PESD) значительно помогают в более продуктивной и безопасной процедуре блокировки/маркировки (LOTO).
Но как и когда каждое устройство лучше всего подходит для каждого этапа процесса, может потребовать некоторого разъяснения. Во-первых, наши индикаторы напряжения GracePESD лучше всего подходят для проверки наличия напряжения. Визуально это представлено мигающими или не мигающими светодиодными индикаторами устройства, которое жестко подключено к стороне нагрузки электрического фидера или разъединителя.
Однако, когда фары больше не горят, это нельзя считать точным представлением об отсутствии напряжения. Чтобы убедиться в отсутствии напряжения, квалифицированный специалист должен выйти за рамки визуальной проверки и выполнить измерительное испытание, в котором вступают в действие наши безопасные испытательные точки и устройства для измерения напряжения.
Невыполнение надлежащей механической или электрической блокировки/маркировки может привести к поражению электрическим током, поражению электрическим током, дуговому разряду и другим опасностям. В дополнение к огромным штрафам OSHA за несоблюдение, эти опасности часто приводят к потере заработной платы, искам о компенсации, постоянной инвалидности и смертельным случаям.
Одним из самых высоких факторов риска, связанных с этими инцидентами, является человеческий фактор. Индикаторы напряжения от GracePESD призваны помочь в поведении при напряжении под напряжением. Вот почему наши индикаторы напряжения обеспечивают визуальное представление о наличии энергии, чтобы снизить эти риски. Вы думаете, что энергия была изолирована, но без индикатора напряжения вы не узнаете, пока не станет слишком поздно, что может привести к катастрофическим последствиям для всех вовлеченных сторон.
Индикатор напряжения PESD — это устройства с автономным питанием, внесенные в список UL и стационарно установленные устройства, которые визуально отображают наличие напряжения с помощью мигающих или немигающих резервных светодиодных индикаторов. Индикаторы напряжения, обычно подключенные к стороне нагрузки электрического фидера или разъединителя, загораются всякий раз, когда на любой отдельной фазе присутствует опасное напряжение. Эти устройства, установленные квалифицированным электриком, выходят за рамки соответствия требованиям, помогая квалифицированному персоналу повысить производительность и снизить риск при выполнении механических задач LOTO путем проверки наличия энергии.
Для получения дополнительной информации о наших индикаторах напряжения, вы можете щелкнуть изображение выше, чтобы просмотреть наше техническое описание, а также щелкнуть здесь, чтобы изучить GracePESD на нашем веб-сайте. Кроме того, обязательно свяжитесь с нашим отделом продаж по адресу [email protected], и мы поможем вам выбрать правильный PESD для вашего приложения уже сегодня. Если вам нужны дополнительные разъяснения относительно наличия и отсутствия проверки напряжения, загрузите статью ниже:
ICYMI: Наш вебинар, проведенный сегодня утром, теперь доступен на наших страницах YouTube, LinkedIn и Facebook. Если вы не смогли присутствовать, проверьте это здесь:
свяжитесь с нами
Не пропустите невероятное связи и разговоры в подкасте Factory Futurist с Дрю Алленом.
Обязательно посмотрите наш последний выпуск. Скоро будут новые эпизоды!
Эпизод 009: В этом новом эпизоде Дрю получает урок по составлению резюме и привлечению лучших талантов от Билла Гумберта (он же RecruiterGuy). Во многих компаниях есть задачи Top Talent Attraction. Билл задает вопрос, на который лидеры должны ответить о своей организации: кажется ли, что лучшие исполнители мигрируют к вашим конкурентам?
Билл Гумберт (также известный как RecruiterGuy) имеет опыт консультирования по найму по контракту и будет сотрудничать с вами, чтобы разработать план по привлечению лучших талантов. Мы выполнили успешные задания по набору контрактов в области кибербезопасности (физической и программной), технологий, продаж, маркетинга, финансов, производства продуктов питания и потребительских товаров, человеческих ресурсов, строительства возобновляемых источников энергии, электрических контрактов и ИТ.
RecruiterGuy, Bill Humbert, Provocative Thinking Consulting, Inc.
, профессиональный оратор, эксперт-консультант по подбору персонала с 19 лет.81 и отмеченный наградами автор. Он выпускник Успенского колледжа в Вустере, Массачусетс.
Подробнее: RecruiterGuy.com
Подпишитесь на подкаст Factory Futurist:
Google Play
Подкасты iTunes
Stitcher
TuneIn
iHeartRadio 90 022
Желаем вам здоровья и безопасности . Желаю хорошей недели!
Китай Система индикации наличия напряжения, Система индикации наличия напряжения поставщики, производители

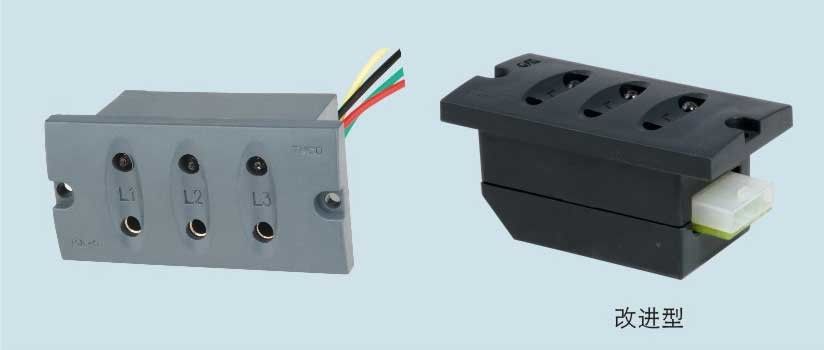

Система индикации наличия напряжения DXN1-A
DXN1-A VPIS
Особенности индикации наличия напряжения Система DXN1-A
*3-фазная система индикации живого напряжения;
* Может реализовать удаленную передачу сигналы наличия напряжения или сигналы отсутствия напряжения;
* Имеют функцию перенапряжения защита;
* Максимальный ток нагрузки: 50А
* Широкий диапазон 3кВ- 40,5кВ
*Рабочая частота 50/60 Гц
*Пороговые значения индикации наличия напряжения: U>0,45 x Un
*Пороговые значения отсутствия напряжения индикация: U<0,10 x Un
*Пороговые значения для перенапряжения защита: <0,30 x Un
* Емкость делителя: 18 пФ или определяется покупателем
*Температурный диапазон: от -25°C до +40°C
* Прочность изоляции: 2 кВ переменного тока, 1 мин.
