Сварочный кабель – требования и советы по выбору

Как правильно подобрать сварочный кабель? Есть ли разница между видами и какими критериями выбора нужно руководствоваться? Обо всем далее в нашей статье.

Не все сварочные аппараты полностью укомплектованы всем необходимым. Часто трансформаторы или инверторы поступают в продажу без кабелей, держателей и масок. Все это нужно приобретать отдельно.

Но как правильно подобрать сварочный кабель? Есть ли существенная разница между разными видами и какими критериями выбора нужно руководствоваться? Обо всем далее в нашей статье.

Требования к сварочному кабелю

Если не углубляться, то работа электросварки построена на возникновении разряда между двумя контактными поверхностями. А для замыкания цепи нужно ее создать путем подключения двух проводов. Именно для этого разрабатываются и производятся различные типы кабеля для сварочных аппаратов.

Но, как часто бывает, работа сварщика проходит в довольно таки экстремальных условиях.

И все оборудование должно иметь повышенный запас прочности.

Кроме того, сами сварочные проводники, в отличие от обычной бытовой проводки, должны выдерживать скачки напряжения, да и просто рабочую нагрузку электрическим током.

Какие требования нужно ставить, прежде всего, выбирая кабель для сварочного аппарата?

• Как и для бытового провода, первое — это сечение. От этого фактора будет зависеть способность выдерживать силу тока. Измеряется сечение в мм². Чем больше поперечная площадь, тем выше допустимый показатель.
• Вторым важным показателем будет изоляция. Защита от пробоев электрическим током — это безопасность работы с оборудованием.
• Третье требование — гибкость. Во время работы сварщику часто приходиться менять положение и место, провода обязаны свободно изгибаться при этом, не создавая помех. К тому же, частые перегибы не должны приводить к перелому жил.
• Также важное требование для кабеля — это защита от воздействия на него агрессивного влияния: ударов, разрывов, высоких температур, химических веществ и прочих.

Для этого производители оборудования и выпускают различные типы сварочных кабелей.

Конструктивные особенности

Как и в бытовой проводке, кабель состоит из двух частей — собственно самой проволоки и изоляции. Так как к сварному проводу требования более высокие, то детальное строение немного отличается.

Основу составляет медная проволока с сечением от 10-16 мм. Ее заключают в два-три слоя изоляции. Первый — это пленка наподобие полиэтилена, а второй — резиновый защитный слой. Для избежания прилипания жилок к изоляции могут применяться добавки в виде порошковой присыпки.

Сварные кабели одножильные и обязательно изготовляются из меди. Толщина каждой жилки 0,2 мм и они обязательно луженые оловом.

Кроме того, есть специальные кабели, приспособленные под сложные климатические условия.

Для очень низких температур кабели имеют оплетку из морозостойкого гибкого полимера. Такая изоляция обеспечивает надежную эксплуатацию и позволит избежать растрескивания.

Производятся сварные провода и для жарких условий с повышенной влажностью. Главная их особенность — это септические свойства для предотвращения плесени с дальнейшим разрушением.

Такая конструкция обеспечивает надежную работу и свободно выдерживает допустимую нагрузку и внешние воздействия. Качественный провод имеет гарантийный срок использования до 4-х лет, после чего лучше его заменить.

Виды кабеля и маркировки

Если Вы ищете для своего аппарата комплект кабелей, то можно встретить такие маркировки КОГ, КГ, или же старые КРПТ. Что это значит?

Чаще всего можно встретить провода с обозначением КГ. Но, кроме того, маркировка имеет и дополнительную информацию, например, в магазине Вам предложили кабель сварочный КГ 1х25. КГ — класс гибкий, 1 — это количество жил в нем, и 25 — это площадь сечения в мм². Кроме того, между буквенной и цифирной номенклатурой может встретиться дополнительное обозначение: «ХЛ» — это возможность использование в холодных условиях (от -60 градусов), «Т» — тропический (температуры от -10 до +55 градусов), «НГ» — негорючая изоляция.

Если дополнительная маркировка отсутствует, то такой провод можно использовать в диапазоне от -40 до +50.

Если с негорючими свойствами кабеля и его способностей выдерживать низкие температуры все понятно, то тропические типы проводов имеют дополнительную стойкость к воздействию повышенной влажности и свободно противостоят образованию плесени и грибка.

Сечение сварного кабеля может быть разных размеров, они подбираются в зависимости от нагрузок, с которыми придется работать. Нужный провод, изучив маркировку, можно подобрать, руководствуясь такой таблицей.

Сварочные кабели кг 1х16 не слишком универсальны, хотя производители часто утверждают, что он способен выдержать нагрузку до 100 Ампер. Лучше приобрести более толстый с сечением 35-50 мм, который отлично подойдет для современного инвертора.Большинство сварочных инверторов, которые приобретаются для домашнего использования, имеют предельную мощность до 220-250 Ампер. А это значит, что достаточно приобрести кабель сварочный кг 1х50. Чаще всего в быту приходиться работать с мощностями от 125 до 175 А. В таком случае можно приобрести даже сварочный кабель кг 1х35.Большие по сечению провода используются в промышленности, где нужно сваривать толстостенные конструкции.

Соединения и разъемы

Дополнительно комплектуя свой сварочный аппарат, важно не только правильно подобрать провода, также нужно уделить внимание разъемам.

Они тоже должны соответствовать допустимым нагрузкам и, конечно же, подходить к конкретному аппарату.

Часто волнующий вопрос — это как удлинить кабеля для сварки?

Не рекомендуется изготавливать самодельные соединения и разъемы. Это может нанести вред сварочному аппарату. Хотя, если поискать информацию, то конкретного запрета в инструкциях нет. Но и особой нужды в слишком длинном кабеле также не бывает. Если ранее с использованием трансформаторов было тяжело их перемещать, то компактные инверторы можно без особых усилий переносить за собой. Лучше всего проложить проводку питания для прибора. Да, и как утверждают профессионалы, может снизиться качество сварного шва при слишком большой длине провода для инвертора.

Падение качества возможно за счет повышенного сопротивления. По всей протяженности провода происходит «утечка» и чем большая длина, тем больше пропорционально снижается сила тока.

Чаще всего может возникнуть ситуация, когда требуется варить на высоте, где нет возможности разместить сварочный аппарат (например, сварка каркаса кровли). Тогда для удлинения применяются различные байонетные соединения по схеме «гнездо-штекер» или клеммы.

При покупке сварочных инверторов иногда в комплектацию входит все необходимое для начинающего сварщика. Это могут быть как сварные кабеля с разъемами, держателем и массой, так и защитная маска. Насколько эти комплекты качественны зависит от производителей. Сегодня очень много как качественных аппаратов с полной комплектацией (ценовая политика от 200-300 долларов), так и дешевые китайские аналоги.

Очень подозрительно нужно относиться к акционным предложениям, где за минимальную цену предлагают приличный комплект сварочного оборудования.

Конечно, не все они могут быть плохими, но качественный продукт обязательно маркируется в соответствии с требованиями и нормами. Поэтому, если предлагают недорогой кабель, нужно сверить все обозначения и при их отсутствии такой товар брать не стоит.

Не нужно экономить, покупая хороший инвертор, к нему нужно приобрести и качественную комплектацию. Плохой кабель может спровоцировать поломку дорогого прибора.

И не стоит тратить деньги на специализированные сварочные провода. Зачем тропическая септическая защита в гараже при умеренном климате?

А что вы думаете по поводу данного материала? Если Вы имеете опыт в выборе и приобретении сварочного кабеля, поделитесь им в блоке комментариев к этой статье. Какие производители изготавливают качественную продукцию за приемлемые деньги, какие кабели более универсальны в использовании для домашней мастерской? Приходилось ли Вам делать самодельные соединения и удлинения сварочного кабеля, насколько это безопасно?

Кабель с клеммой заземления 36 кв.

мм РЕСАНТА

Описание:

Кабель с клеммой заземления Ресанта предназначен для соединения сварочного аппарата с землей (заземление) во время проведения сварочных работ. Длина — 1.5 м.

Сечение кабеля — 36 мм2.

Основные характеристики:

dlina_mbrandstrana_brendastrana_proizvodstvashtrikhkod_gtin

Длина, м	1
Бренд	Ресанта
Страна бренда	Латвия
Страна производства	Китай
Штрихкод EAN-13	4,60606E+12

Посмотреть все характеристики

Чтобы купить кабель с клеммой заземления 36 кв. мм РЕСАНТА просто добавьте товар в корзину и оформите заказ, выбрав предпочитаемый способ оплаты и доставки. После оформления заказа наш менеджер свяжется с вами для подтверждения.

марка, сечение, длина, как сделать самому, Ремонт и Строительство

Сварка – отличный способ соединения деталей, происходит посредством оплавления металлов с помощью сварочной дуги. Такой тип соединений носит название – дуговая сварка. Но для проведения работ нужно знать целый ряд тонкостей – полярность, выбор тока, электродов и, наконец, самого кабеля. Последний нужен для подключения сварочного инвертора к источнику питания, а также подключения зажима массы и электрододержателя непосредственно к самому сварочнику. В этой статье мы рассмотрим, как выбрать кабель для сварочного аппарата, каким должно быть сечение и марка проводника.

Требования к кабелю для сварочника

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

1. Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
2. Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
3. Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
4. Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

1. Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
2. Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
3. Для работы на холоде проводник должен быть морозостойким.
4. Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
5. Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Подходящие марки и виды кабеля

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

В названии может присутствовать и пометка об исполнении:

• Т – тропическое исполнение, может работать при температуре окружающей среды до +50 (по некоторым источникам 85) градусов Цельсия.
• КХ или ХЛ – морозоустойчивый, работает и при -60 градусов Цельсия.

А также приставка П – дополнительная оболочка жилы из полимерных материалов.

Цифры в маркировке говорят о количестве жил и их сечении, например: КГ 1х16 говорит, о том, что он состоит из 1 жилы с площадью поперечного сечения в 16 кв. мм.

Выбор сечения и длины

Сечение кабеля для сварочного аппарата подбирается исходя из тока. Для примерной оценки необходимого сечения мы подготовили таблицу:

Сечение, кв. мм	Ток, А
1х6	80-100
1х10	120
1х16	189
1х25	240
1х35	289
1х50	362
1х70	437
1х95	522

Длина кабеля – предмет споров многих мастеров. При увеличении длины, при неизменном сечении возрастает его сопротивление, а также индуктивность. Если выбрать слишком длинный кабель, то не придется сматывать в катушку при сварке вблизи сварочного аппарата, но если выбрать короткий – придется постоянно перемещать сварочник.

С другой стороны, если вы не варите на производстве большие объемы, то оптимальной будет длина сварочного кабеля в 5-10 метров, а аппарат подключить к сети через удлинитель. Тем более, что любительские аппараты инверторного типа, которые чаще остальных используются в последнее время, достаточно компактны и легки, поэтому их переноска не вызовет особых трудностей.

Если всё же вам нужно удлинить имеющийся провод – лучше всего подойдут гильзы.

Кабель для подключения сварочника к сети

Кроме подключения электрода и массы к сварочному аппарату, нужен еще и кабель для подключения сварочника к питающей электросети. Независимо от того, какой тип аппарата, инвертор или трансформатор, сварочный ток достигает сотен ампер, а вот питающий ток гораздо ниже. Может достигать порядка 30-50 Ампер, в зависимости от мощности сварочника.

Поэтому для его питания не нужен настолько толстый кабель, как для электрододержателя. Его рассчитывают в зависимости от расстояния от точки подключения до электросети. Если у вас однофазный бытовой аппарат инверторного типа на 220, или двухфазный на 380В трансформатор – то подойдет медный проводник с сечением жил в 2,5-4 кв, мм. По количеству жил используют двухжильный кабель, если на объекте нет заземления и трёхжильный, если вы подключаетесь к заземленной розетке.

Для удобства, достаточно сетевого кабеля длиной 3-5 метров, а для переноски по территории объекта использовать переноску, сечение которой от 2,5 кв. мм, если длина переноски 10-20м. Для уверенной работы аппарата от более длинной переноски, например 40-60 метров, лучше взять кабель с сечением в 4 кв. мм.

Если вы собираетесь пользоваться длинной переноской, то лучше купить удлинитель с катушкой, тогда кабель не будет путаться под ногами и прослужит дольше. Однако в катушке он будет плохо охлаждаться, чтобы он не перегревался, лучше взять сечение с запасом.

Для промышленных трёхфазных аппаратов на 380В используют четырёхжильные медные кабеля сечением от 4-6 кв. мм, или алюминиевые – сечением от 16 кв. мм. Не забудьте проверить правильность подключения и направления вращения вентилятора охлаждения, если он присутствует.

Правила эксплуатации

Вместо заключения расскажем о том, как правильно выбрать и эксплуатировать сварочный кабель:

1. Подключать провода к сварочному аппарату нужно кабельными наконечниками, их опрессовывают или паяют.
2. Для удлинения и стыковки нескольких отрезков используют гильзы или другой метод соединения, кроме скрутки.
3. В сварочных инверторах обычно провода подключаются с помощью байонетных разъёмов. Это нужно учесть и заблаговременно купить, иначе вы не сможете использовать кабель с таким сварочным аппаратом. С их помощью можно быстро сменить полярность тока.
4. Не покупайте провода слишком большой длины и сечения, если вы не собираетесь использовать весь его потенциал. Это приведет к излишней массе проводников и затруднениям в работе.
5. Не подтягивайте поближе к себе сварочник за кабеля, чтобы их не повредить.
6. Не превышайте допустимый ток через провода.
7. Удлинитель с катушкой станет незаменимым при частом перемещении сварщика по объекту.

Теперь вы знаете, как выбрать кабель для сварочного аппарата по сечению, марке и длине. Напоследок рекомендуем просмотреть полезное видео по теме статьи:

ЭлектроВести – Кабель для сварочного аппарата

Для максимально-продуктивной работы сварочного аппарата, кабель выбирается таким образом, чтобы его длина, площадь сечения, и падение напряжения сварочного контура было не более 2 Вт.

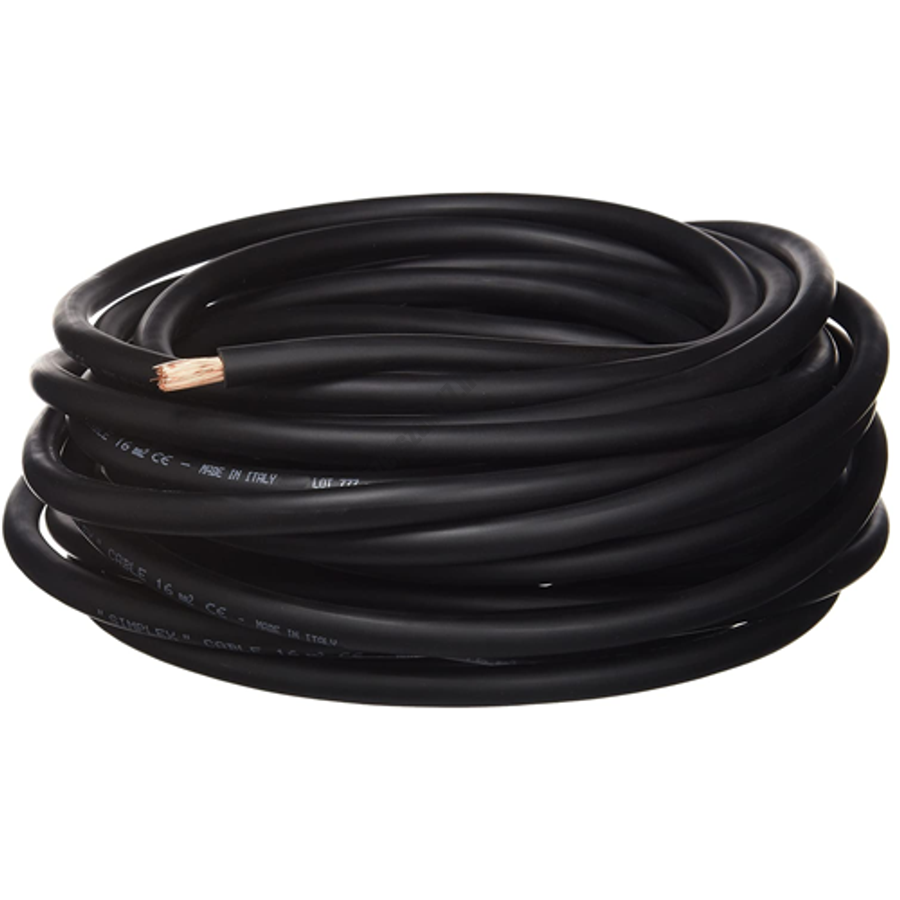

Сварочный кабель КГ – это гибкий токопроводник с изоляцией, сплетенный из медных проволок различных диаметров (0,18-0,2 мм). Кабель такого типа подводит ток от сварочного аппарата или другого источника напряжения к приспособлению, удерживающему электрод.

Помните – чтобы ваш сварочный аппарат оправдал свой эксплуатационный срок и работал бесперебойно, сварочный кабель необходимо выбирать, в соответствии с техническими характеристиками сварочного оборудования.

Допустимая токовая нагрузка в зависимости от сечения кабеля

Марка: кабель КГ 1х16 нагрузка: 189 А

Марка: кабель КГ 1х25 нагрузка: 240 А

Марка: кабель КГ 1х35 нагрузка: 289 А

Марка: кабель КГ 1х50 нагрузка: 362 А

Марка: кабель КГ 1х70 нагрузка: 437 А

Марка: кабель КГ 1х95 нагрузка: 522 А

Подключение аппарата для сварки.

Сварочный аппарат – это устройство, при помощи которого мы получаем возможность преобразовать ток и напряжение, необходимые для получения дуги между свариваемым металлом и электродом. Основным фактором, в процессе качественной работы сварочного аппарата, в первую очередь является мощность. К примеру для сварки заборов или решеток, будет достаточно электрода до 4 мм., когда сварочный ток будет колебаться в диапазоне 180-220 ампер. Немаловажную роль играет напряжение холостого хода (Ux.x.). Бытует мнение, что чем выше напряжение, тем меньше надо усилий, чтобы разжечь дугу. Как правило напряжение холостого хода колеблется в диапазоне от 30 до 80В.

Помимо этого, сварочный аппарат оборудован рычагом регулировки тока, с помощью которого можно уменьшить или увеличить ток. Большинство сварочных аппаратов рассчитаны на 380 или 220В, и об этом надо помнить, при подключении оборудования к сети.

Если вы обладатель двухфазного сварочного аппарата, то сварочные провода, следует подключать в следующем порядке: первый – на фазу, второй – на нейтраль, третий – на защитный ноль. В свою очередь, трехфазный сварочный аппарат подключается в любым двум фазам, а третий, в свою очередь, к защитному нулевому проводнику.

Как выбрать оборудование для сварки

Сегодня производители предлагают очень большой выбор оборудования для сварки. Для того, чтобы сделать правильный выбор, необходимо, как минимум понимать, какие аппараты бывают, на какие характеристики, в первую очередь, следует обращать внимание, и что нужно знать, чтобы правильно подключить приобретенное сварочное оборудование.

Ассортимент сварочных аппаратов, просто огромен, но как правило, выбор состоит из:

-инверторов

-сварочных выпрямителей

-сварочных трансформаторов

Существует, абсолютно неверное, мнение, что чем больше и тяжелее аппарат, тем он лучше – вес и габариты оборудования, не определяют его функциональных возможностей. Как правило вес инвертера не превышает 10 кг, сварочного выпрямителя – 20 кг, а сварочного трансформатора – 30 кг. Соответственно и цены на оборудование разные.

Одним из важных условий, на которое стоит обратить внимание при выборе сварочного оборудования, являются параметры при сварочном токе: ПВ (продолжительность выключения) и ПВР (процент времени работы).

Для отсчета времени, стоит ориентировать на интервал в 15 минут. Большое количество устройств обладают весьма удобной опцией розжига дуги. Стоит отметить, что аппараты с выпрямлением сварочного тока, производят качественный шов, а также оборудованы функцией пуска двигателя, нагревают и рихтуют металл, при помощи угольного электрода.

Довольно часто возникает вопрос: не пострадает ли счетчик потребления электроэнергии, если подключать аппарат для сварки через него? Бытовые счетчики, установленные в большинстве квартир, рассчитаны на нагрузку в 40 ампер, что равно 8 кВт потребляемой мощности. К примеру, при сварке электродом “тройкой”, используемый ток будет равен 12-20 амперам, а в случае использования электрода 4 мм, ток будет 20-30 ампер. Поэтому, можно совершенно спокойно использовать сварочный аппарат через счетчик – счетчик не пострадает.

Читайте самые интересные истории ЭлектроВестей в Telegram и Viber

ᐅ Как выбрать кабель для сварочного аппарата

06 января 2021

share.in Facebook share.in Telegram share.in Viber share.in Twitter

Содержание:

Сварка — очень популярный способ соединения металлических деталей. Она плавит металл при помощи сварочной дуги (дуговая сварка). Когда металл застывает, он образует прочнейшее соединение. Чтобы эффективно использовать сварочное оборудование, нужно знать много деталей и тонкостей работы с ним, уметь правильно подключать его, выбирать электроды и кабели. Собственно, о том, как подобрать сварочный кабель, мы и поговорим сегодня.

Каким требованиям должен отвечать кабель?

При выборе провода для зажима массы и держателя электрода, нужно знать несколько важных моментов:

• Даже самое слабое сварочное оборудование способно выдать ток большой силы. В среднем, бытовые сварки работают с током силой в районе 150 А, а промышленные — до 400 А и выше.
• Сварщик должен иметь возможность работать в разных условиях, в том числе, неудобном положении, и сваривать изделия со сложной формой.
• Иногда возникает необходимость работать в жару или в мороз.
• После окончания работ кабели сворачивают, чтобы их удобнее было транспортировать.

Из этих условий можно легко вывести основные требования к кабелю:

• Гибкость, достаточная для того, чтобы не возникало проблем при работе с электродом или горелкой.
• Высокий уровень устойчивости кабеля к механическим повреждениям, разрывам и скручиваниям.
• Материал изоляции кабеля должен не затвердевать, а оставаться эластичным даже при отрицательной температуре.
• Большое сечение провода, чтобы снизить влияние потенциальных просадок напряжения в сети.
• Устойчивость к постоянным скручиваниям и раскручиваниям.

Марки и виды кабеля для сварочного аппарата

Сегодня на рынке представлен большой выбор различных кабелей, которые различаются между собой по характеристикам:

• Одножильные кабели применяются при работе с компактными сварками. Они выполнены из меди или сплавов с ее содержанием. Наиболее популярная марка одножильного кабеля — КГ. Сечение таких проводов может достаточно сильно варьироваться.
• У многожильных кабелей широкая сфера использования. Их можно использовать не только для сварки (как дуговой, так и импульсной/автоматической), но и для резки металла.

Маркировка сварочного кабеля представляет собой сочетание букв и цифр, каждая из которых имеет определенное значение. «КС» означает «кабель сварочный», а цифры сообщают о количестве жил.

Также существуют типы кабеля, которые предназначены для использования в особых температурных условиях. Продукция с обозначением «Т» (тропический) подходят для сваривания при температуре до +50 °С. Обозначение «КХ» означает устойчивость к отрицательным температура до -60 °С. Если у кабеля нет такой маркировки, рекомендуется использовать его только при умеренных температурах.

Значение сечения кабеля для сварки

Чтобы работа со сваркой оставалась безопасной, а риск поломки оборудования был минимальным, нужно правильно определить сечение кабеля. Если сечение меньше нужного, то при высокой нагрузке сварочный аппарат может уйти в защиту или перегореть.

Необходимое сечение зависит от тока, с которым работает сварочный кабель, поэтому важно уметь правильно подбирать кабель, исходя из параметров сварки.

Выбор подходящего сечения сварочного кабеля

В бытовых условиях редко используются сварочные аппараты, способные выдавать ток больше 200 А, поэтому сначала мы рассмотрим вопросы подбора кабеля именно для такого оборудования:

• 80-100 А — 6 мм2;
• до 120 А — 10 мм2;
• до 189 А — 16 мм2;
• до 240 А — 25 мм2;
• до 289 А — 35 мм2.

Если нужно выполнять задачи профессионального уровня, то применяют трансформаторы. Диаметр кабеля для такого оборудования будет отличаться в большую сторону:

• до 362 А — 50 мм2;
• до 437 А — 75 мм2;
• до 522 А — 95 мм2;
• до 600 — 120 мм2.

Всегда пользуйтесь правилом: лучше пусть сечение будет немного больше, но никак не меньше нормы. В этом случае вам удастся сохранить сварочный аппарат в целости и сохранности.

Кабель для подключения сварки к сети

Кроме кабелей, которые подсоединяют к сварочному аппарату массу и электрод, нужно также запитать сварку от сети. Вне зависимости от типа сварки и силы тока, с которым может работать оборудование, ток на входе будет намного ниже. Чаще всего его значение составляет 30-50 А и зависит от мощности сварочного оборудования.

Благодаря более низким значениям тока, толщина кабеля может быть меньше. Ее значение рассчитывается, исходя из необходимой длины провода (расстояние до точки подключения к сети). Если вы пользуетесь инвертором однофазного типа или же трансформатором двухфазного типа, то вам хватит медного кабеля с сечением до 4 мм2. Если розетка заземленная, то нужен будет трехжильный кабель, а если нет — двухжильный.

Как правило, для комфортной работы хватает длины сварочного кабеля 3-5 метров. Если нужно перемещать сварку по объекту, то можно использовать удлинитель. В зависимости от его длины будет зависеть необходимое сечение:

• 10-20 м — 2,5 мм2;
• 40-60 м — 4 мм2.

Если вы будете постоянно пользоваться длинной переноской, удобно будет купить катушку, чтобы провод не путался под ногами. Это также продлит его эксплуатационный срок. Помните, что в свернутом состоянии кабель хуже охлаждается — это еще одна причина выбрать сечение с запасом, чтобы кабель не перегревался.

Для мощных трехфазных сварок промышленного уровня необходим медный кабель с 4 жилами и сечением 4-6 мм2. Если решили использовать алюминиевый кабель, то нужно увеличить сечение до 16 мм2.

Правила эксплуатации

В качестве заключающего раздела мы поделимся советами касательно эксплуатации сварочных кабелей:

• Чтобы подключить кабели к сварке, нужно использовать кабельные наконечники.
• Чтобы соединить несколько кабелей, нужно использовать гильзы. Метод скрутки для этого использовать нельзя.
• В инверторных сварочных аппаратах подключение происходит при помощи байонетов. Это нужно учесть при покупке кабеля, иначе вы просто не сможете его подключить. Кстати, при помощи байонетов можно легко и быстро сменять полярность тока.
• Если знаете, что не будете превышать определенные значения тока, то не берите кабели с большим запасом — это только затруднит работу.
• Не тяните за кабели, если хотите подтянуть сварку к себе.
• Никогда не выходите за пределы нормы сварочного тока для конкретного сечения.
• Если нужно постоянно перемещать сварку по объекту, сразу купите себе длинный кабель и катушку.

Если вы подберете кабель нужного сечения и типа, он долго прослужит вам и поможет добиться действительно качественного сваривания.

Собираем качественные и надежные сварочные кабели, которые будут служить годами

Комплект сварочных кабелей для ручной дуговой сварки включает в себя два кабеля (провода), один из которых имеет на конце электрододержатель, а другой клемму для подключения к массе. Как правило, стандартный набор, поставляемый в комплекте с недорогим сварочным аппаратом, не самого лучшего качества и выходит из строя после нескольких месяцев использования. Если покупать такой комплект отдельно, то бюджетные модели также не могут похвастаться качеством, а вполне нормальные соизмеримы по цене самого сварочного аппарата. Довольно часто встречаются модели, где упор сделан на одну из трех составляющих, т.е. либо электрододержатель качественный, а кабеля (провода) так себе, либо провода отличные, а все остальное не очень. Поэтому чтобы не играть в рулетку и не переплачивать деньги, предлагаю самостоятельную сборку из проверенных комплектующих. Если заинтересовались, милости прошу…





Электрододержатель:



Электрододержатель – один из самых важных компонентов, экономить на котором категорически не стоит. От качества его изготовления и конструкции зависит комфортная и удобная работа, а также конечный результат. Я не буду вдаваться в подробности, а отмечу лишь, что существует три распространенных типа электрододержателей: вилочные, пружинные и винтовые. Первые, как правило, самодельные и изготавливаются сварщиками самостоятельно. Они надежны, не очень удобны в использовании и зачастую не изолированы. Вторые самые распространенные, но в низшей и средней ценовой категории их качество оставляет желать лучшего. Качественные пружинные электрододержатели удобны в работе и особых нареканий не имеют. Винтовые электрододержатели достаточно надежно фиксируют электрод под необходимым углом и имеют хорошее качество даже в средней ценовой категории. Отлично подходят новичкам на первых порах, т.к. при неумелом отрыве «прилипшего» электрода не портят контактную площадку держака.

Я не стал идти путем проб и ошибок, поэтому сразу же купил проверенный электрододержатель винтового типа ESAB Handy 200:

Электрододержатель ESAB Handy 200 я покупал здесь

Китайский проверенный аналог на Аliexpress

Я сварщик-любитель, поэтому под мои нужны и возможности сварочного аппарата тока в 200А хватит за глаза. Учитывая хорошее качество изготовления, данного электрододержателя хватит надолго. Если вы профессионал и вам приходится много варить более толстыми электродами, в линейке есть более мощные модели, рассчитанные на больший ток и более толстые электроды. Но даже эта модель без особых проблем позволит варить током 250А без повреждений, поддерживаемый диаметр электродов от 2мм до 4мм.

Из проверенных производителей можно отметить следующие: Корд (Россия), ESAB (Швеция), FoxWeld (Италия/Китай), FUBAG (Германия), ABICOR BINZEL (Германия) и другие. Огромный выбор держаков здесь и здесь

ESAB Handy 200 имеет хорошее качество и невысокую стоимость, поэтому пользуется большим спросом. Комплект поставки:

Конструкция следующая:

Центральный стержень выполнен из латуни (сплав меди и цинка, с небольшим добавлением олова и других металлов), никакого омедненного железа и прочего дешмана, которое зачастую применяется в дешевых держаках. Все это позволяет пропускать значительные тока без заметного нагрева и повреждений. Для удержания служит прорезиненная рукоять со специальной накаткой, благодаря чему электрододержатель уверенно лежит в руке и выдерживает небрежное отношение. Если сравнивать с недорогими пружинными держаками, у которых ручка выполнена из карболита или пластика, то разница налицо. Тем более последние на холоде или от постоянного нагрева становятся хрупкими и могут разломиться при падении с небольшой высоты.

Крепеж позволяет зажимать провода и кабеля сечением вплоть до 50мм2:



Силовые кабеля (провода):



Вторыми по значимости элементами являются силовые кабеля (провода). От их качества зависит максимальный рабочий ток и уверенный поджиг дуги. Особенно актуально это при работе с недорогим сварочным инвертором, у которого предельный ток еле-еле дотягивает до 120-130А (уверенная сварка 3мм электродом). Тут все упирается в закон Ома: чем выше сопротивление, тем ниже ток, а учитывая «предельные» возможности сварочника, с плохими проводами он может уже «не вытянуть».

С выбором кабеля я не раздумывал и взял проверенный временем кабель КГ-ХЛ 1х25:

Покупйте в проверенных магазинах по продаже электротоваров. Можно посмотреть здесь

Расшифровывается как кабель гибкий с медными токопроводящими жилами, с изоляцией и оболочкой из резины без защитных покровов (брони) в холодостойком исполнении («ХЛ»). На работе я уже не раз изготавливал и ремонтировал подобные сварочные кабеля, нареканий по ним нет вообще. Если планируются работы на холоде, выбирайте именно в холодостойком исполнении («ХЛ»). Если не ошибаюсь, то с прошлого года все ГОСТовские кабеля КГ производятся полностью в холодостойком исполнении, поэтому при маркировке КГ, кабель на морозе не дубеет. Это не относится к «старым» запасам с маркировкой «КГ» и не ГОСТовским вариантам. Кабеля по ТУ хуже, хоть и дешевле. При заявленном сечении 25мм2, в зависимости от производителя, реальное сечение варьируется от 20 до 23мм2. От себя добавлю, что из этих кабелей я делал провода для прикуривания и дорабатывал провода для автопускача (JumpStarter), даже при -20°С не стоят колом.

При выборе ориентируйтесь на несколько параметров: ток, цена, длина и вес. Сечение кабеля для сварочного аппарата подбирается исходя из тока, отдавайте этому параметру наивысший приоритет. Ориентируйтесь по следующим значениям: 16 кв. мм – до 190А, 25 кв. мм – до 240А, 35 кв. мм – до 290А. Чем выше сечение, тем меньше сопротивление и ниже потери на нагрев. Ценники на медь кусачие, поэтому кабель не из дешевых. Цена, длина и вес кореллируются между собой. Помните, что переносить 25м бухту кабеля 1х25 то еще удовольствие, причем, не дешевое.

Какое сечение выбрать – дело каждого, но я решил перестраховаться и выбрал 25мм2, поскольку сварочник у меня китайский и лишние потери мне не к чему. В принципе, для моих задач хватилобы и 16мм2, но взял с запасом. Тем более как оказалось, кабель изготовлен по ТУ (не ГОСТ):



Зажим массы:



Сварочные кабеля я делал на скорую руку, поэтому приобретал то, что было под рукой в близлежащих магазинах. Нормального зажима я не нашел и временно заказал зажим Диолд 3М-300-02 на 300А:

Качество удовлетворительное, но зато цена привлекательная (около 150р). Изначально хотел купить клемму заземления КЗ-25 (КЗ-31) «Корд» из латуни на 250А, но их нигде не было, даже в онлайн-магазинах по приемлемым ценникам:

Сейчас появились здесь

Решил взять дешевую клемму Диолд, доработать ее немного и после покупки нормальной, оставить в качестве запасной. Выглядит она следующим образом:

Приобретал в ближайшем строймаге, но вполне можно заказать и на Алиэкспресс здесь

Ничего хорошего по ней сказать не могу. Выполнена из стали (плюс надежности), в остальном печаль: губки стальные омедненные, роздвиг небольшой, жестяная перемычка коротка и зачастую не позволяет нормально зацепить зажим. Розоватый оттенок на губках – это небольшое напыление меди на сталь для лучшей токопроводимости последней:

Слой меди небольшой, при 120А будет греться:

Про доработку таких дешманских зажимов расскажу позже, если будет интерес, но на первое время хватит. Моя доработанная при 120А не греется особо, поэтому менять не спешу. Многие профессиональные сварщики в качестве зажимов массы используют небольшие тисочки или струбцины (Корд, ПТК, Brima, Sirio и другие):

Вариант хороший, но для минимизации потерь и, соответственно, нагрева, лучше использовать бронзовые или латунные вместо стальных.

У китайцев есть хорошие зажимы по гораздо привлекательным ценам здесь

также есть готовые провода с массой здесь



Вилка кабельная:



Кабельные вилки (сварочные разъемы), как правило, идут в комплекте со сварочным аппаратом. При необходимости можно приобрести отдельно. У меня как раз они были в комплекте:

Купить отдельно можно здесь

Качество хорошее, на твердую четверку. Огорчило присутствие жестяных омедненных полосок под винты вместо медных:

Я их вырезал из медной фольги в несколько слоев:



Сборка:



Когда все элементы куплены, можно приступать к сборке. Ничего сложного в этом нет. Первым делом определяемся с метражом под кабеля. Самый оптимальный и распространенный вариант – кабель с держаком на 1-2 метра длиннее. При покупке 8м кабеля, оптимальным будет вариант «5м + 3м». При этом будет запас кабеля по высоте и периметру при работе с габаритной конструкцией. Если сделать «4м + 4м», то иногда придется передвигать сварочный аппарат.

После того, как определились с размерами, зачищаем концы проводов. Штангенциркулем или какой-нибудь спицей измеряем глубину и на это расстояние зачищаем изоляцию:

Можно воспользоваться так называемыми стрипперами для снятия изоляции, очень удобный инструмент для монтажников и не только. Купить можно здесь

При зажиме кабеля в электрододержателе не забываем про специальную проставку под винт, иначе последний разломит часть проводков и контакт будет хуже:

Получается такая замечательная конструкция:

С кабельной вилкой поступаем аналогичным образом:

Не забываем также установить прокладку под винт:

В итоге имеем качественные универсальные кабеля, которые имеют минимальное сопротивление и не греются даже при значительных токах:

При использовании кабеля КГХЛ ими прекрасно можно работать на морозе.



Выводы:



Винтовой электрододержатель ESAB Handy 200 очень понравился: не греется, в руке лежит удобно, имеет два угла установки электрода. Перестановка электрода занимает около 10 секунд и каких-либо неудобств не доставляет. Особенно полезен будет новичкам, т.к. при неумелом отрыве прилипшего электрода не портит сам держак. По стоимости такой самосборный комплект выходит несколько дешевле, а по качеству на голову лучше большинства заводских. При этом он с легкостью переживет даже несколько сварочных аппаратов и не сломается, поэтому рекомендуется к повторению…

Если тема будет интересной, сделаю краткий обзор на проверенную и надежную экипировку, аксессуары и приспособления для сварки, о которых некоторые и не догадываются вовсе.



Выбор и сечение сварочного кабеля

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.



Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.

Если никаких данных нет, следует руководствоваться следующей информацией:

• для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
• для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
• для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
• для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
• для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
• для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

Выбор сварочного кабеля подходящего размера

Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, что его правильный размер. Я видел несколько справочных таблиц, но хотел бы получить объяснение, как их использовать.

Сварочный кабель является проводником сварочного тока. Он состоит из серии тонких медных нитей, обернутых внутри непроводящей прочной оболочки (обычно из синтетического или натурального каучука различных цветов).Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изолирующая оболочка предназначена для выдерживания повторяющихся перемещений по шероховатым поверхностям. По мере увеличения уровня тока (измеряется в амперах или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной скрутки должны увеличиваться. Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы пропускать больший объем воды.Вы используете шланг меньшего размера для полива своего сада, а пожарная служба использует шланг гораздо большего размера для тушения пожаров.

«Пропускная способность» сварочного кабеля, также известная как допустимый ток или номинальная сила тока, означает максимальное количество электрического тока, которое кабель может безопасно проводить. Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т. Е. Номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды.Более короткие кабели могут пропускать больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто имеет температуру жилы 75 ° C (167 ° F), 90 ° C (194 ° F) или 105 ° C (221 ° F). Хотя сам медный провод может выдерживать высокие температуры, создаваемые более высокой силой тока, прежде чем он будет поврежден, изоляция, защищающая его, расплавится. Сварочные кабели также часто рассчитаны на температуру окружающей среды 30 ° C (86 ° F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, снизить их пропускную способность.Кроме того, несколько кабелей, плотно упакованных вместе, также могут иметь снижение способности рассеивать тепло. Несколько кабелей должны быть немного разнесены.

Обратите внимание, что хотя медь является отличным проводником электричества, она все же имеет определенную степень сопротивления потоку электронов через нее. Следовательно, в кабеле будет возникать нагрев за счет сопротивления. Сварочный кабель правильного размера может стать теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться.Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном итоге, к обрыву и отказу кабеля). Разрыв изоляционной оболочки также может привести к поражению электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, не проводит ток более эффективно, чем кабель надлежащего размера. Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Следовательно, кабели увеличенного размера могут быть нерентабельными.

Электрический кабель обычно классифицируется по размеру AWG (American Wire Gauge), где кабель меньшего диаметра имеет больший номер. На рис. 1 указаны размеры AWG. Калибровочные размеры больше единицы равны нулю, также выражаются как 1/0 (произносится как «одна цифра»), два нуля, выражаются как 2/0 (произносится как «две доли»), 3/0 и 4/0. Кабели сечений от №4 до №4 / 0 обычно используются для сварочного кабеля.

Рисунок 1: Пример калибра проволоки

В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рисунок 2: Сравнение размеров кабеля AWG / метрической системы

Теперь при выборе кабеля подходящего размера для сварочного оборудования лучше всего выбрать кабель, способный выдержать максимальную мощность сварщика. Для этого нужно определить три фактора.К ним относятся:

• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока

Сварочная цепь – это полный путь, по которому проходит электричество. Он включает в себя источник питания, кабель электрода, электрододержатель (или горелку TIG или механизм подачи проволоки и горелку), электрическую дугу, рабочий кабель и рабочий зажим. На рисунке 3 показана сварочная схема. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля. Кабель электрода подключается к держателю электрода, горелке TIG или механизму подачи проволоки. Рабочий кабель присоединяется к рабочему зажиму. Обратите внимание, что эти последние два элемента часто неправильно называют «заземляющий кабель» и «заземляющий зажим». Однако это неправильная терминология, так как «заземляющий» провод применяется только к первичной обмотке сварочной цепи (то есть к входящему силовому кабелю).

Рисунок 3: Пример сварочного контура

Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля.Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный ток положительный (DC +), постоянный ток отрицательный (DC-) или переменный ток (AC). Полярность и направление тока влияют только на сварочные характеристики и выбор электрода.

Номинальная выходная мощность источника питания – это просто максимальный ток или уровень силы тока, при котором машина предназначена для использования (обратите внимание, что некоторые источники питания могут производить токи, превышающие номинальную выходную мощность, в течение коротких периодов времени).Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная выходная мощность 250 А), Power Wave® S350 (номинальная выходная мощность 350 А), Flextec ™ 650 (номинальная выходная мощность 650 А) и т. Д.

Рабочий цикл – это номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока до превышения своего теплового предела (т.е. обмотки становятся слишком горячими) и отключения, если он имеет защиту от тепловой перегрузки.Как правило, при уменьшении уровней выходной мощности рабочий цикл увеличивается (до 100% или непрерывной выходной мощности). И наоборот, по мере увеличения выходных уровней (до максимальной выходной мощности) рабочий цикл уменьшается. Номинальные значения рабочего цикла можно найти на паспортной табличке источника питания и / или в руководстве по эксплуатации. Номинальный рабочий цикл источника сварочного тока обычно зависит от сварочных процессов, в которых он будет использоваться, его предполагаемого использования и от того, работает ли он от однофазного или трехфазного источника питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.

Рисунок 4: Однофазные и трехфазные блоки питания

Рисунок 5 – это пример диаграммы для выбора правильного сечения сварочного кабеля. Другие диаграммы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 А с рабочим циклом 60% и вам требуется общая длина электрода и рабочих кабелей 100 футов.Из таблицы следует выбрать подходящий размер кабеля №2 / 0. Размеры кабелей увеличиваются для увеличения длины, прежде всего, с целью минимизировать падение кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые следует подключать параллельно или вместе, чтобы разделить текущую нагрузку.

Рисунок 5: Выбор сварочного кабеля подходящего размера

Следует также отметить, что помимо правильного выбора размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии. Любые трещины, порезы, пятна износа и т. Д. На сварочном кабеле могут снизить его токонесущую способность и создать горячие точки. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или соединителями с поворотным замком также могут снизить способность проводить ток и создавать горячие точки (см. Примеры в , рис. 6, ). Все изношенные, изношенные и поврежденные части должны быть немедленно отремонтированы для обеспечения надлежащей работы и сведения к минимуму любых потенциальных угроз безопасности.

Рисунок 6: Примеры изношенного и поврежденного сварочного кабеля

6 лучших сварочных кабелей 2020 Обзоры и руководство по покупке

Правильный сварочный кабель так же важен, как и другие части сварочной системы, такие как сварочный аппарат или сварочный пистолет. Сварочный кабель отвечает за использование сварочной установки в целом, так как по нему проходит очень высокий ток от сварочного аппарата к сварочному пистолету.

Если сварочный кабель немного повредится, вы не сможете правильно сваривать. Кроме того, более слабый кабель может стать причиной опасных несчастных случаев со смертельным исходом. Вот некоторые важные свойства идеального сварочного кабеля:

• Параметры безопасности: Как упоминалось ранее, для работы со сварочным аппаратом большой мощности вам понадобится прочный и долговечный кабель.Мы предложим вам кабель с максимальной термостойкостью и максимальной токовой нагрузкой, чтобы он не повредился со временем.
• Максимальный ток: Для различных сварочных работ требуется переменный ток для получения правильных результатов. Чтобы убедиться, что ваш кабель пригоден для всех работ, вам необходимо приобрести кабель большой емкости, чтобы он не подведет вас, когда вы захотите работать на более тяжелых работах.
• Длина: Длина, вероятно, единственный атрибут, который напрямую влияет на применимость кабеля.Более короткий кабель будет иметь незначительно высокую пропускную способность, в то время как более длинный кабель подходит для работ с низким энергопотреблением, поскольку он не может передавать мощность высокого напряжения.

Сегодня мы представляем вам лучшие сварочные кабели, которые вы можете купить прямо сейчас. Поскольку на рынке доступно множество вариантов, вы можете запутаться, какой кабель лучше всего подходит для вас. Кроме того, если вы покупаете только сварочный кабель, возможно, ваш текущий кабель поврежден и требует как можно скорее замены.Поэтому убедитесь, что вы внимательно прочитали статью, потому что мы можем гарантировать вам, что мы рассмотрим все ваши сомнения относительно сварочных кабелей и поможем вам получить лучший кабель, доступный для вашей системы. Вы также можете найти специальное руководство по покупке позже. в статье, которой вы должны следовать, прежде чем принимать решение.

Лучший сварочный кабель

Top Welding Cable Reviews

1. Сварочный кабель TEMCo и кабель аккумулятора автомобиля

TEMCo – очень популярный бренд, получивший много положительных отзывов в прошлом.Поэтому наш лучший выбор – это сварочный кабель.

На первом месте у нас есть самый надежный вариант из наших выборов лучшего сварочного кабеля – TEMCo WC0012. Это кабель длиной 50 футов, способный выдерживать напряжение до 600 вольт. Хотя даже при такой высокой емкости он имеет термостойкость от -58 ° F до + 221 ° F. Это очень гибкий кабель благодаря прочной оболочке из EPDM сверху. Таким образом, вы можете положиться на коэффициент гибкости кабеля и быть уверены, что он не сломается легко.

Это отожженный кабель калибра 30, изготовленный из неизолированной медной жилы. Общий номинальный диаметр кабеля составляет около 0,526 дюйма, который необходим для передачи такого высокого тока. Соотношение скручивания проводов составляет 975/44, что делает его отличным проводником и не допускает ненужного сопротивления в любой точке кабеля. Кроме того, он устойчив к порезам, разрывам, истиранию, воздействию воды, масла, жира и пламени. Следовательно, у него отличное качество сборки. TEMco предоставляет пожизненную гарантию на свой кабель.

Лучшие характеристики:

• Самый надежный кабель
• Длина 50 футов
• Допустимая мощность 600 В
• Температурная нагрузка от -58 ° F до + 221 ° F
• Прочная куртка из EPDM сверху
• Гибкий кабель
• Кабель калибра 30
• Номинальный диаметр 526 дюймов
• 975/44 Коэффициент скрутки
• Пожизненная гарантия

Плюсы:

• Очень надежный вариант
• Подходит для тяжелых условий эксплуатации

Минусы: Минусы:

Максимальная вместимость – до 50 футов

Купить сейчас на Amazon

2. ТЮМЕНЬ Красный Черный Кабель

Тюмень, с нашей точки зрения, довольно недооценен, так как это очень бюджетный бренд. Очень дешевый сварочный кабель можно приобрести в Тюмени.

Наш второй выбор среди лучших сварочных кабелей – это кабель TYUMEN 100FT 16 Gauge, 2pin, 2 цвета, красный, черный. Это может быть идеальным вариантом для вас, если вы ищете сварочный кабель с наименее дорогой ценой. Несмотря на то, что это очень дешево, вы все равно получите кабель длиной 100 футов с допустимым напряжением 24 В.Это настоящий кабель сечением 16 американских проводов, который без проблем можно использовать в качестве удлинителя для светодиодной ленты.

Этот конкретный кабель широко используется для различных электрических подключений постоянного тока и кабелей низкого напряжения. Но его также можно использовать в качестве домашней проводки или для установки автомобильной стереосистемы, поскольку это кабель с низкими потерями. Верхнее покрытие или материал оболочки состоит из ПВХ, который очень гибкий и экологически чистый. Это делает кабель хорошо защищенным от сырости, порезов и отслаивания из-за окружающей среды.

Лучшие характеристики:

• Самый экономичный вариант
• Кабель длиной 100 футов
• Емкость 24 В
• 16 Американский калибр проводов
• Может использоваться как удлинитель для светодиодной ленты
• Широко используется для различных электрических подключений постоянного тока
• Кабель низкого напряжения
• Лучше всего подходит для домашней проводки или установки автомобильной стереосистемы
• Кабель с низким уровнем потерь
• Материал оболочки из ПВХ
• Хорошо защищен от сырости
• Практически не повреждает окружающую среду

:

• Годно для использования на открытом воздухе
• Ценник очень низкий

Минусы:

Купить сейчас на Amazon

3.WindyNation Welding Pure Copper Сверхгибкий кабель

WindyNation в прошлом получала массу положительных отзывов от своих предыдущих клиентов. Следовательно, стоит проверить его сварочный кабель.

На 3 позиции у нас чисто медный кабель от WindyNation. Сверхгибкий кабель WNI 1/0 AWG 1/0 калибра 5 футов, черный, для сварки аккумуляторов, из чистой меди, предлагает широкий выбор калибров, цветовых вариантов и длин. При любом выборе вы получите 5 шт. Медных кабельных наконечников STUD 5/16 дюймов, 5 шт. Медных кабельных наконечников STUD ⅜ дюйма и дополнительную черную термоусадочную трубку длиной 3 фута, включенную в комплект.

Вся упаковка разработана и произведена в США. Следовательно, вам не составит труда отремонтировать или даже заменить кабель, если вы столкнетесь с какими-либо проблемами с качеством или совместимостью продукта. С другой стороны, сам гибкий кабель питания изготовлен из чистой меди и является сверхгибким благодаря стойкой к растворителям изоляционной оболочке из EPDM. Он также имеет одобрение SAE J1127 и использует отожженную медь, которая необходима в соответствии со стандартами ASTM.

Лучшие характеристики:

• Кабель из чистой меди
• Доступен широкий выбор калибров
• Различные варианты цвета
• Кабель длиной 5 футов
• Допустимая мощность 600 В
• 5 частей медного кабеля STUD 5/16 дюйма наконечники включены
• Включены 5 медных кабельных наконечников STUD диаметром ⅜ дюйма
• Включены черные термоусадочные трубки длиной 3 фута
• Сделано в США
• Сверхгибкий кабель
• Устойчивая к растворителям изоляционная оболочка из EPDM
• Утверждено SAE J1127
• Стандарты ASTM соблюдались при производстве

Плюсы:

• Доступны несколько вариантов с одинаковым качеством
• В комплект входит много дополнительных вещей

Минусы:

• короткий для множества приложений

Купить сейчас на Amazon

9020 1 4. GS Power Copper Clad Aluminium Zip Cord Cable

GS Power – еще одно менее известное имя из нашего списка. Тем не менее, это отличный вариант, если вам нужен кабель низкого напряжения.

Далее у нас есть алюминиевый кабель с медным покрытием 8 AWG от GS Power. Это красный или черный соединенный кабель CCA, который можно использовать отдельно или соединить вместе для использования в приложениях с более высоким напряжением. В любом случае, вы получите 100-футовый кабель в упаковке, где 50-футовый кабель – красный, а 50-футовый – черный.Разъединение кабелей также является очень простой задачей, поскольку они не скреплены прочно в упаковке.

Эти кабели автомобильного класса с изоляцией из ПВХ GPT сверху для предотвращения повреждения нефтью или газом снаружи. Внутренняя часть кабеля также очень устойчива к повреждениям, так как имеет диапазон высоких температур от -40 градусов по Фаренгейту до +176 градусов по Фаренгейту. Поскольку вы можете разделять кабели, он представляет собой идеальный вариант для радио. , стерео, домашние кинотеатры и роботизированные приложения. Соединив вместе, можно получить высоковольтную емкость в 600 вольт, которая понадобится для сварки.

Лучшие характеристики:

• Медный алюминиевый кабель 8 AWG
• CCA красный или черный соединительный кабель
• Может использоваться вместе или по отдельности
• 100-футовый кабель
• 50-футовый красный и 50-футовый черный кабель
• Easy разобрать
• Автомобильные кабели
• ПВХ изоляция GPT
• Устойчивость к повреждениям от нефти и газа
• Диапазон температур от -40 до +176 градусов F
• Идеальный вариант для радио, стерео, домашних кинотеатров и робототехники
• Емкость 600 В

Плюсы:

• Кабель питания большой емкости
• У вас есть возможность использовать один кабель

Минусы:

• Мощность будет уменьшена при увеличении длины

Купить сейчас на Amazon

5. WindyNation 6-калиберный медный гибкий кабель-провод

WindyNation предлагает несколько вариантов сварочного кабеля. Следовательно, мы включили в наш список еще один кабель WindyNation.

Вот еще один сварочный кабель WindyNation по очень разумной цене. Это вариант длиной 10 футов с такой же мощной мощностью до 600 вольт. Все остальные атрибуты аналогичны ранее упомянутым кабелям WindyNation, например, высококачественные изоляционные оболочки из EPDM и превосходная устойчивость к порезам, разрывам, истиранию и повреждению от влаги.Внутренний медный кабель также имеет очень высокую степень скрутки.

В сочетании с покрытием EPDM этот кабель обеспечивает исключительную гибкость, предотвращающую случайные порезы. Поскольку он рассчитан на напряжение до 600 вольт, ему требуется очень высокотемпературное сопротивление, которое можно увидеть на этом кабеле. Диапазон температур от -58 ° F до + 221 ° F. Поскольку это кабель из чистой меди, вы можете быть уверены, что даже при максимальной температуре он будет безопасным.

Лучшие характеристики:

• Доступны несколько вариантов
• Вариант длиной 10 футов
• Допустимая нагрузка 600 В
• Высококачественная изоляционная куртка EPDM
• Превосходная устойчивость к порезам, разрывам, истиранию и повреждению от влаги
• Высокая степень скручивания
• Устойчивость к высоким температурам
• Очень гибкий кабель
• Диапазон температур от -58 ° F до + 221 ° F
• Кабель из чистой меди

Плюсы:

• Высокая емкость напряжения
• Безопасен для использования при высоких температурах

Минусы:

Купить сейчас на Amazon

6.EWCS 4 Gauge Premium Extra гибкий сварочный кабель

EWCS – это бренд премиум-класса, известный своей высококачественной продукцией. Перед вами качественный сварочный кабель от EWCS.

В итоге у нас есть сварочный кабель премиум-класса от EWCS. В нашем списке это сравнительно более короткий кабель, длина которого составляет всего 10 футов. Но он все еще имеет высокое напряжение 600 вольт. Кроме того, вы получите очень приличное качество сборки этих кабелей, поскольку они устойчивы к солнечному свету, водонепроницаемы и очень гибкие, даже несмотря на то, что это медный многожильный кабель 30 калибра.

Кабели упакованы в бухту в упаковке. Но у вас будет возможность использовать его либо отдельно для приложений низкого напряжения, либо в сочетании для более высокого напряжения. Он имеет около 364 нитей номинального диаметра 0,319 дюйма, что обеспечивает лучшую передачу мощности и обеспечивает отличные конечные результаты.

Лучшие характеристики:

• Сварочный кабель премиум-класса от EWCS
• Длина 10 футов
• Высокое напряжение 600 В
• Медный скрученный кабель 30 калибра
• Очень приличное качество сборки
• Можно использовать отдельно или вместе
• Катушка в упаковке
• Примерно 364 прядей
• Номинальный диаметр 0. 319 дюймов

Плюсы:

• Кабель большого сечения
• Качество сборки очень хорошее

Минусы:

• Максимальную емкость можно получить только в сочетании

Купить

на Amazon

Руководство по покупке лучшего сварочного кабеля

Если вы читали о каждом из упомянутых выше вариантов кабеля, вы сможете различать различные варианты, учитывая их различные свойства.Поскольку мы уже упоминали каждый продукт вместе с его лучшими функциями, вам должно быть очень легко определить, какие функции вам нужны больше всего.

Но это немного усложняется, поскольку требования каждой функции во многом зависят от приложений. Поэтому мы представляем это руководство по покупке, которое включает всю необходимую информацию, которую необходимо знать перед покупкой сварочного кабеля. Убедитесь, что вы полностью прочитали руководство по покупке, чтобы у вас не осталось никаких сомнений в правильности своего выбора.

1. Допустимое напряжение

Допустимое напряжение сварочного кабеля является одним из наиболее важных аспектов и должно быть тщательно проверено перед покупкой кабеля. При использовании кабеля со сварочным аппаратом он должен пропускать определенное количество тока, чтобы сварочная горелка получала надлежащий входной сигнал и можно было выполнять сварку.

Это будет невозможно, если мощность вашего сварщика и сварочный кабель не соответствуют друг другу. Если у вас есть сварщик с высокой производительностью, вам понадобится кабель с высокой пропускной способностью, чтобы использовать машину в полную силу.

2. Рейтинг AWG

AWG означает американский калибр проводов. Если вы посмотрите на все варианты, упомянутые выше, вы найдете определенный номинальный размер на каждом кабеле. Этот рейтинг доступен почти для всех электрических кабелей, доступных в США.

Этот номинал представляет собой диаметр кабеля по сравнению со стандартным калибром. При покупке кабеля вы должны убедиться, что он имеет более высокий класс калибра, поскольку кабель большего калибра, несомненно, может выдержать более длительное время, обеспечивая лучшую устойчивость к физическим сбоям.

3. Длина кабеля

Длина кабеля играет важную роль в процессе выбора кабеля. Как вы, возможно, уже знаете, более длинные кабели имеют значительно меньшую грузоподъемность, в то время как более короткие кабели имеют довольно высокое номинальное напряжение.

Причина этого в том, что если кабель длинный, он будет иметь меньший номинальный диаметр. Если через него пропустить ток большой емкости, существует риск перегрева и плавления внутренних медных жил.Следовательно, рассмотрите ваше приложение и требуемую допустимую нагрузку, прежде чем покупать новый кабель для идеального соответствия.

4. Диаметр кабеля

Как и калибр кабеля, номинальный диаметр кабеля также является очень важным фактором сварочного кабеля. Более толстые кабели имеют большую пропускную способность по току, поскольку они имеют большую площадь поперечного сечения, которая не нагревается легко.

С другой стороны, кабели меньшего размера более склонны к нагреву от тока, но обеспечивают большую гибкость.Как правило, вы увидите номинальный диаметр, а не просто диаметр, поскольку диаметр не является одинаковым по всей длине. Следовательно, номинальный диаметр – это в основном среднее значение переменного диаметра в различных поперечных сечениях.

5. Гибкость

Когда вы используете определенный кабель в течение очень длительного периода времени, вы начинаете сталкиваться с такими проблемами, как торможение в определенных точках, или внешняя оболочка начинает трескаться из-за чрезмерного изгиба.

Если вы опытный сварщик, согласитесь, что перегиб кабеля – неизбежная проблема.Поэтому, чтобы избежать повреждения кабеля, вы должны выбрать очень гибкий кабель, так как они не начинают легко трескаться. На общую гибкость кабеля влияет множество факторов, например жилы и внешнее покрытие кабеля.

Заключение

При покупке сварочного кабеля необходимо учитывать множество факторов, поскольку сварочный кабель является очень важной частью сварочной системы. Чтобы упростить вам процедуру выбора, мы уже составили шорт-лист лучших продуктов среди всех и представили их вместе с их подробностями в статье.

Мы также предоставили специальное руководство по покупке, чтобы вы получили справочную информацию, которую нужно пройти, прежде чем сделать окончательный выбор. Хотя, если вы все еще не можете решить, какой из них вам нужен, следуйте нашим лучшим рекомендациям, приведенным ниже:

• Во-первых, мы предложим сварочный кабель TEMCo WC0012 , так как это самый надежный вариант, который вы можете получить из нашего списка. Компания TEMCo отдельно упомянула, что примет любой поврежденный кабель, будь то неправильное обращение или какая-либо другая причина. Вы можете получить бесплатный ремонт или замену, и это здорово. Это кабель длиной 50 футов, который может выдерживать напряжение до 600 вольт, что очень хорошо.
• Хотя, если вы используете свой аппарат для дистанционной сварки и, как правило, для приложений с низким энергопотреблением, то GS Power 8 AWG может стать для вас идеальным выбором. Это кабель на 12 вольт и длиной около 100 футов, что делает его самым длинным кабелем на рынке. Тем не менее, вы получите 2 разных кабеля длиной 50 футов каждый, так что вы также можете использовать 1 из этих 2.
• Наконец, мы будем рекомендовать кабель TYUMEN 100FT 16 Gauge 2pin, 2 цвета, красный, черный, как вариант, если у вас ограниченный бюджет. Этот сварочный кабель является самым дешевым в нашем списке и предлагает вам сварочный кабель длиной 100 футов. Это отличный вариант, если вы хотите подключить электрические светодиодные фонари, поскольку он поддерживает мощность до 24 В.

Обязательно поделитесь своими мыслями в разделе комментариев. Вы также можете разместить там любые вопросы, если они у вас есть!

Неисправность кабеля – производительность сварки

Кабель является ключевой частью любой сварочной операции MIG, поскольку он составляет большую часть стоимости сварочного пистолета.Удивительно, что входит в кабель MIG и где могут произойти поломки.

Если сварочный пистолет MIG становится чрезмерно горячим при стандартных условиях сварки, вам все чаще приходится повышать напряжение, чтобы добиться того же сварного шва, или у вас есть отклонения в внешнем виде сварного шва, вызванные неустойчивой дугой, все это признаки чрезмерного электрическое сопротивление где-нибудь в вашем сварочном приложении.

Первое, что нужно проверить, если вы столкнулись с какой-либо из этих проблем, – это все силовые соединения в сварочной цепи, от источника питания до сварочного пистолета, включая зажимы заземления, чтобы убедиться, что все соединения чистые и плотные.Если что-то ослабнет, это вызовет сильное сопротивление и преждевременный выход пистолета из строя, если его не исправить.

Хотя проверка соединений кажется очевидным первым шагом, примечательно, сколько раз проблема была в неплотном или грязном соединении. Их предварительная проверка может сэкономить много времени и денег.

После проверки соединений проверьте состояние внешней стороны кабеля. Есть ли на нем порезы, разрывы или плоские пятна? Есть ли обнаженные медные жилы? Любые оголенные жилы при сварке находятся под напряжением и являются токопроводящими, и это проблема безопасности, которую необходимо решить.Наружную оболочку следует ежедневно проверять на предмет повреждений. Доступны кабельные крышки для дополнительной защиты.

Износ

Если проблема с сопротивлением не связана с плохим соединением или повреждением внешней части кабеля, она, скорее всего, вызвана износом из-за высокой температуры и повторяющихся изгибов, скручиваний, растяжений и изгибов, которые случаются, когда сварщик использует оружие.

Эти проблемы могут вызвать изнашивание, разрыв и поломку внутренних медных жил, что приведет к потере их проводимости и увеличению сопротивления. Хотя это может быть трудной проблемой для обнаружения, вы можете определить, есть ли проблема с жилами, если кабель нагревается в определенной области. Или, если кабель очень хрупкий, есть большая вероятность, что жилы начали обрываться. Кроме того, поскольку электричество всегда идет по пути наименьшего сопротивления, обесцвеченная гильза пистолета является еще одним признаком износа кабеля.

Некоторые сварочные пистолеты могут «перевернуться», когда передний конец кабеля начинает изнашиваться. Это позволяет сварщику взять «занятый» конец пистолета и перевернуть его на задний конец.Этого можно добиться, просто отключив несколько компонентов. Для этого компоненты передней и задней части должны быть взаимозаменяемыми. Это может значительно продлить срок службы пистолета и кабеля. Однако, если медные жилы изношены слишком сильно, перевертывание не решит проблему, и вам придется заменить пистолет или, возможно, обрезать кабель.

Обычно наиболее изношенной частью троса является область сразу за рукояткой пистолета. Если у вас есть ремонтопригодный пистолет, вы можете отрезать кабель пистолета, чтобы проверить, не повреждена ли высокая точка изгиба кабеля.Кроме того, если есть заметное повреждение кабеля и вы не возражаете против более короткого пистолета, вы можете отрезать кабель пистолета за точкой повреждения.

Однако обрезание кабеля не всегда возможно. Некоторые производители используют обжимные соединения, что означает, что кабель нельзя обрезать и отремонтировать. Как правило, это более легкие или менее дорогие пистолеты, но в некоторых пистолетах премиум-класса также используются обжимные соединения.

Другие производители используют зажимные фитинги с установочным винтом или конусом и гайкой для более ремонтопригодного кабеля.Они могут легче отсоединяться, но не теряют проводимость после интенсивного использования, например, при обжимном соединении.

Опять же, если будет определено, что кабель не подлежит ремонту, вам нужно будет заменить пистолет.

Рекомендуется использовать как можно более короткий кабель пистолета с соответствующей силой тока для выполняемой работы. Более короткий пистолет обеспечивает оптимальный электрический поток и возможность подачи проволоки. Кроме того, меньше кабеля, который можно повредить. Отказ от более высокой силы тока снижает затраты и сохраняет легкий вес пистолета, что помогает предотвратить усталость сварщика.

Производители используют обжимные соединения (справа), установочные винты (слева) или обжимные фитинги с конусом и гайкой (посередине) для кабельных пистолетов.

Жила кабеля

Чтобы понять, как лучше всего ухаживать за сварочным кабелем, важно понимать, из чего он состоит. Внутри находится внутренняя труба для гильзы, сварочной проволоки и защитного газа. Отожженные медные жилы наматываются вокруг трубки и пары триггерных проводов, которые подключаются к питателю. Далее прядки оборачиваются тканевой оберткой, а снаружи – резиновым жакетом.Только кабели премиум-класса обычно имеют тканевую обертку.

Проблемы, которые могут возникнуть из-за чрезмерных крутых поворотов и поворотов кабеля, включают трение сварочной проволоки о гильзу пистолета, в результате чего внутри пистолета образуется металлическая стружка. Эта стружка может привести к загрязнению сварных швов, что приведет к плохим сварным швам и преждевременному износу футеровки.

Для удаления металлической стружки и грязи продувайте кабель сжатым воздухом еженедельно или, как минимум, при замене гильзы пистолета. В противном случае вы помещаете новый лайнер в уже грязную среду.

Кроме того, если внутренняя труба и гильза перегибаются, это ухудшает подачу проволоки.

Чтобы снизить вероятность повреждения, рекомендуется использовать высококачественную внутреннюю трубу. ATTC использует внутреннюю трубку Hytrel в своем кабеле премиум-класса. Хитрел – это термопластический материал, который может изгибаться в нескольких направлениях с высоким сопротивлением усталости. Он также обладает высокой ударопрочностью в случае наступления на кабель, наезда на него или аналогичного злоупотребления.

Hytrel делает внутреннюю трубку более устойчивой к изгибам и ударам, что улучшает подачу проволоки и поток газа.Кабель можно скрутить, как крендель, но при этом правильно подавать проволоку и подавать газ, хотя это не рекомендуется в течение длительного времени.

В некоторых случаях внутренняя трубка Hytrel может не потребоваться. Во многих случаях внутренняя трубка из синтетического каучука черного цвета остается хорошим вариантом.

Кол-во прядей

Еще одна особенность кабеля премиум-класса – большое количество медных жил и соответствующий калибр, что позволяет кабелю выдерживать максимальную силу тока с оптимальной гибкостью.Если у кабеля более тонкая медная жила, чем рекомендуется, то при большем количестве жил медное покрытие на самом деле будет меньше. Слишком толстый калибр прядей ограничивает гибкость и приводит к более быстрому разрыву прядей.

Не все пистолеты одинаковы. Например. Сварщик может иметь пистолет на 400 ампер, но он может обеспечивать только 60 или даже 40 процентов рабочего цикла, но все же может считаться пистолетом на 400 ампер из-за того, как производитель оценил его пистолет.

Чего вы хотите избежать, так это перегрузки.Пистолет Lightning на 400 ампер может быть заметно тяжелее, чем у конкурента на 400 ампер, поэтому вам может понадобиться только 300-амперный пистолет ATTC. Все это имеет отношение к тому, как производитель оценивает рабочий цикл кабеля, который сводится к количеству жил и толщине кабеля.

Еще одним источником прерывания могут быть провода отведений пускового механизма, хотя и реже. Провода триггера с поперечными связями (электронно-лучевые) более термостойкие и имеют более высокую диэлектрическую прочность, чем провода без них.В случае повреждения некоторые кабели поставляются с дополнительными спусковыми проводами.

Тканевая обертка также играет роль в продлении срока службы кабеля, поскольку помогает связывать медные жилы вместе. Когда кабель первоначально нагревается и охлаждается первые несколько раз, медь может расслабиться на величину от 4 до 6 дюймов. Это может вызвать проблемы с отводом внешней оболочки. Тканевая обертка помогает максимально плотно удерживать внутренние части кабеля, а также обеспечивает еще один легкий слой защиты.

снаружи

Для дополнительной защиты внешняя оболочка кабеля премиум-класса изготовлена ​​из высококачественного синтетического каучука с несколькими ключевыми добавками, которые повышают прочность на разрыв и гибкость кабеля, а также делают его устойчивым к озону, УФ-излучению, нагреву, пламени и брызгам. В некоторых кабелях более низкого качества используется больше смеси полипропилена с добавками ПВХ и большим количеством наполнителей, за исключением тех ключевых добавок, которые защищают кабель.

Для внутренней трубки кабеля MIG компания Hytrel делает внутреннюю трубку устойчивой к перегибам, хотя внутренняя трубка из синтетического каучука черного цвета по-прежнему является хорошим вариантом.

Кроме того, кабели премиум-класса проходят процесс облучения электронным пучком, который сшивает полимер, изменяя молекулярную структуру кабеля. Это делает внешнюю оболочку более устойчивой к истиранию, растяжению, нагреванию и химическим воздействиям.Кабели более низкого качества также обычно проходят процесс электронно-лучевой обработки, но не получают такой выгоды из-за плохого качества смеси.

И последнее примечание о хранении пистолета и кабеля. Храните пистолет, свободно намотав его, чтобы он не касался земли, чтобы на него не наступили или не повредили грубый материал. Слишком частое заворачивание кабеля, особенно когда он еще горячий, приводит к излишнему сгибанию и изгибу кабеля. Если у вашего пистолета есть крюк, используйте его, чтобы повесить пистолет вертикально.Не подвешивайте пистолет за гуськ спускового крючка или за трос, так как это приведет к ненужному напряжению и повреждению этих частей пистолета.

Electron Beam Technologies Inc. является поставщиком кабелей премиум-класса для American Torch Tip Co.

American Torch Tip Co.

8 лучших сварочных удлинителей в 2021 году

Почему не следует делать собственный сварочный удлинитель

Нет недостатка в онлайн-видео и форумах, где якобы советуют сварщикам, как сократить расходы, создавая удлинительные кабели для сварки.Если вы серьезно относитесь к сварке, к изготовлению удлинительных кабелей своими руками следует относиться С БОЛЬШОЙ осторожностью или, еще лучше, ИЗБЕГАЙТЕ всего этого вместе.

Если вы не являетесь сертифицированным и опытным специалистом, самостоятельный подход – опасное приключение. У вас нет ни ноу-хау, ни навыков, необходимых для изготовления сварочного удлинителя. Зная, что электричество может быть жестоким хозяином, безопасно использовать удлинители только от известных производителей.

Почему бы не использовать стандартный удлинитель?

Что ж, если убрать удлинительные кабели для самодельной сварки, вам может быть интересно, есть ли что-нибудь неправильное в использовании стандартных удлинителей.Конечно, стандартный удлинитель дешевле, чем качественный удлинитель на 220/250 В, 50 А. Этот факт может побудить вас использовать менее дорогие провода для экономии денег.

Однако существует множество веских причин, по которым вам не следует использовать стандартные удлинители при сварке.

В большинстве случаев стандартные шнуры имеют провода большего сечения. Это означает, что электрическая мощность, проходящая через них, рассеивается тем быстрее, чем длиннее кабель. Сварочному оборудованию требуется 50 ампер или больше, поэтому при использовании удлинительного кабеля с проводами большего сечения может возникнуть большая проблема с падением напряжения.

Это падение может привести к перегреву проволоки и сварочного аппарата, что может вызвать серьезные повреждения сварочного аппарата.

При использовании неправильного кабеля вы можете продолжать перегорать предохранители или останавливать работу только из-за того, что вы не получаете достаточно энергии.

Для большинства комплектов расширения требуется розетка на 220 В. Присоединять к такой розетке стандартный удлинитель опасно. Если кабель не справляется с такой мощностью, провод перегреется и может вызвать короткое замыкание или даже возгорание на рабочем месте.

Лучшие удлинители для сварщиков: что в них должно быть?

Разумно использовать лучшие удлинительные кабели для сварщиков. Но если вы не знаете или не очень уверены, что искать в шнурах этого типа, вы можете легко попасть на неправильные провода или не очень хорошие удлинительные кабели для сварщиков.

Чтобы получить лучшее от этих важнейших шнуров, отвечающих всем отраслевым стандартам и требованиям клиентов, убедитесь, что шнуры, которые вы получаете, обладают следующими характеристиками:

• Шнур должен быть внесен в список UL – это гарантирует, что у удлинительного кабеля минимальные шансы выйти из строя и причинить вам вред.
• Он должен иметь изоляцию, стойкую как к химическому воздействию, так и к истиранию.
• Он должен иметь медный кабель калибра 6 и медные жилы. Это обеспечит постоянную передачу энергии на протяжении всего сварочного проекта.
• Он должен иметь стандартную вилку NEMA 6-50, а также розетку.
• Шнур должен иметь необходимую длину. Помните, что более короткие кабели могут выдерживать больший ток, чем более длинные провода того же калибра.
• Желательно, чтобы шнур имел трехконтактные или поляризационные вилки

Сварочный аппарат

MI – Кабель с минеральной изоляцией – MICC Group

Новая пересмотренная версия сварочного аппарата для термопар MICC Limited MI включает в себя новый узел сварочной горелки и новое расположение губок тисков для упрощения изменения размеров термопар.

Полный набор инструментов и расширенное руководство поставляются со всеми сварочными аппаратами. Ключевые особенности включают;

• Сварка всех термопар с минеральной изоляцией от 1,0 мм до 6,0 мм
• Полностью автоматический цикл сварки под управлением микропроцессора
• Сварка проводов и замыкания оболочки на одном станке
• Съемный микроскоп с оптическим световодом для максимальной видимости
• Раздельные сварочные работы для проводов и закрытия оболочки (CD и TIG)
• Автоматическая перезарядка на компакт-диске для следующего шва
Сварка
• TIG имеет функции наклона вверх и вниз для точного контроля сварного шва.
• Настольный
• Однофазное питание

Этот аппарат специально разработан для сварки горячих спаев термопар с минеральной изоляцией.Могут быть выполнены сварные швы либо с заземленным (соединенным) соединением, либо с изолированным соединением. Аппарат сваривает термопары с внешним диаметром от 1,0 мм до 6,0 мм. Сварочный аппарат разделен на две секции для обеспечения двух сварочных процессов, связанных с соединением термопары MI.

Машина изготовлена ​​из мягкой стали 16 калибра с эпоксидным порошковым покрытием на всех внутренних и внешних поверхностях. Панели, составляющие основной корпус, скреплены болтами M6 в невыпадающих гайках.Нет сварных секций или саморезов. В боковых панелях есть перфорированные отверстия, позволяющие воздуху проходить через машину, чему способствует внутренний вентилятор. Внутренние компоненты установлены на каркасах из низкоуглеродистой стали, которые можно снимать для обслуживания и ремонта. По бокам машины имеются две ручки, однако рекомендуется, чтобы подъем или перемещение машины выполняли два человека, используя утвержденные принципы подъема.

Электроэнергия
Машина работает от однофазной сети 220–250 В переменного тока, 50 Гц и рассчитана на 2000 ВА.Для стран, использующих 110 В 60 Гц, укажите это при заказе.

Для установки требуется аргон высокой чистоты. Использование любых других газов, например Аргон / азот, гелий и т. Д. Изменят характеристики сварочной дуги. Перед использованием специальных газовых смесей следует проконсультироваться.

Максимальные внешние размеры машины, включая микроскоп и сварочный стол, составляют:
Ширина 500 мм
Высота 450 мм
Глубина 750 мм

Ширина 500 мм
Глубина 480 мм

MI Сварочный аппарат. Руководство – / cms-files / MICC_Thermocouple_Welder_Instruction_Manual.pdf

Посмотрите видео ниже, в которых демонстрируется процесс сварки кабеля MI на этом аппарате.

Ниже представлен текущий ассортимент продукции MED;

STRECKER | Многожильные провода и кабели | Аппараты для стыковой сварки проволоки

STRECKER предлагает широкий ассортимент аппаратов для сварки тросов и кабелей серий SE, PA, MS и MK.

Сварочные аппараты

SE предназначены для эффективного соединения многожильных проводов и жил сечением от 25 до 1200 мм² из алюминия или меди с помощью труб.Мы указываем точные зажимные губки, необходимые для каждого размера или конфигурации. Это означает, что даже с минимально возможными однопроводными схемами мы отвечаем самым высоким требованиям, например, для автомобильной промышленности. Эти машины также находятся перед линиями экструдеров, поскольку оптимальные результаты сварки с минимальным утолщением способствуют плавному рабочему процессу. Можно сваривать даже канаты разного диаметра. В результате получается однородное соединение без пор и заусенцев.

Сварочные аппараты

PA привлекают внимание своим эффективным дизайном и конструкцией.Ручное зажимное устройство с оптимизированной эргономикой является основой для этой прочной, но также недорогой версии.

В сварочных аппаратах SE и PA концы троса или кабеля вставляются в трубку из керамики или графита до соприкосновения концов. Керамика является здесь предпочтительным материалом. Как правило, мы используем графитовые трубки сечением от> 400 мм² (версия G).

После начала процесса сварки два конца свариваются вместе под действием тока, который затем течет, и приложенной осаживающей силы.По желанию, предварительный нагрев выполняется для достижения оптимального температурного профиля. После завершения сварки трубка отламывается. Поверхность сварного шва без заусенцев, чистая, гладкая и лишь незначительно толще.

Научиться работать со сварочными аппаратами STRECKER несложно. Пневматическое сварочное зажимное приспособление входит в стандартную комплектацию, начиная с SE12, и отвечает самым высоким требованиям с точки зрения удобства и эргономики (то же самое относится к PA100-SE). В этом случае давление осадки также является пневматическим.Компактная и прочная конструкция машины с интуитивно понятным управлением оператором предназначена для промышленного использования на производстве.

Сварочные аппараты

MS и MK предназначены для больших поперечных сечений, высочайшего качества и документально подтвержденной воспроизводимости с тросами и кабелями до 2500 мм² из алюминия или меди. Мы отвечаем самым строгим требованиям к минимально возможным однопроволочным установкам, приложениям от 2 до 6, а также к высокопрочным сплавам. Можно сваривать даже канаты разного диаметра с минимальной зоной термического влияния.Заусенец удаляется в зажимном приспособлении для сварки и захватывается аппаратом. В результате получается однородное, очень тонкое соединение без пор и заусенцев. Серии MS и MK в стандартной комплектации оснащены нашей инновационной системой управления FullParameterControl (FPC). Полный рецепт сварки надежно и с точной воспроизводимостью хранится в контроллере. Все настройки машины производятся автоматически в соответствии с выбранным рецептом без вмешательства оператора. В качестве опции качество сварочного процесса можно контролировать с помощью системы контроля параметров STRECKER.

Трехфазный трансформатор постоянного тока используется для противодействия высокому потреблению тока или кратковременной пиковой нагрузке, возникающей при сварке жил кабеля очень большого сечения. Это снижает потребление тока.

Ежедневно по всему миру используются тысячи сварочных аппаратов STRECKER для выполнения точных и повторяемых стыковых швов.

Подробнее …

Прямой провод и кабель – Удлинительный шнур № 8/3 для сверхмощных сварочных аппаратов

Описание

Шнуры для сварочных аппаратов 8/3 предназначены для использования в тяжелых промышленных помещениях и на открытом воздухе.Отвечает или превосходит все требования UL и OSHA.

Особенности:

• Прочная гибкая куртка
• Прочные формованные соединители
• Каждый шнур протестирован для использования внутри и вне помещений
• Сделано в США
• Устойчив к истиранию и воде

Технические характеристики

• 9 Цвет: Стандартный черный
• Конструкция: Высокоэластичная медь калибра 30
• Изоляция: Куртка STW
• Диапазон температур: -40 ° C – + 90 ° C
• Калибр: 8/3
• Рейтинг: 40A

Способы доставки: 1. UPS (United Parcel Service)
2. USPS (Почтовая служба США)
3. Обычный перевозчик / грузовой автомобиль

1. Доставка UPS: Все заказы, соответствующие ограничениям UPS по весу / объему и пунктам назначения, отправляются через UPS. Метод по умолчанию в смежных Соединенных Штатах – стандартный наземный. Для заказов в западном регионе доставка наземным транспортом UPS осуществляется бесплатно. Для доставки на Гавайи и Аляску выберите между Next Day Air и 2nd Day Air. Вы можете изменить способ доставки UPS на 3-дневный выбор, 2-й день по воздуху или по воздуху на следующий день для тех товаров в вашем заказе, которые могут быть отправлены через UPS.

Ограничения по ИБП: Любой предмет весом более 150 фунтов. или превышение общих ограничений максимального размера упаковки UPS в 130 дюймов (длина + обхват, где обхват составляет 2 x ширина плюс 2 x высота) не может быть отправлено через UPS. UPS также требует фактического местоположения почтового адреса. UPS не предлагает обслуживание почтовых ящиков или адресов военной почты APO / FPO.

2. Доставка по USPS: Как упоминалось выше, UPS не предлагает обслуживание почтовых ящиков или адресов военной почты APO / FPO.В этих случаях мы отправим ваш заказ через систему доставки Почтовой службы США. (Почтовые отправления)

3. Обычный перевозчик / грузовой автомобиль: Плата за доставку грузовым грузовиком указана для доставки только в пределах 48 смежных штатов. Пожалуйста, укажите, требуется ли грузовик с подъемными воротами для размещения груза на земле. Исключение: Аляска или Гавайи: за доставку на Аляску и Гавайи взимается дополнительная плата. Пожалуйста, свяжитесь с нами, чтобы узнать фактическую стоимость и способы доставки.Бесплатный звонок: 1-800-374-9353 с понедельника по пятницу с 7:00 до 17:00 по тихоокеанскому времени. Факс 1-559-432-9355. Эл. Почта: [email protected]

Время доставки: Стандартное время доставки UPS наземным транспортом в Западный регион составляет от 1 до 3 дней. Стандартные сроки доставки в Восточном регионе – от 3 до 8 дней. Доставка обычным перевозчиком может занять до 10 рабочих дней в Восточном регионе. Если необходимо более быстрое время доставки, пожалуйста, свяжитесь с нами (бесплатный звонок: 1-800-374-9353, с понедельника по пятницу: с 7:00 a.м. до 17:00 Тихоокеанский часовой пояс). Мы можем принять другие меры в соответствии с вашими требованиями.

Стоимость упаковки: Стоимость упаковки 2 доллара США добавляется ко всем заказам.

Плата за обработку: Плата за обработку в размере 5 долларов США добавляется ко всем заказам на сумму менее 50 долларов США.

Штаты Западного региона: Следующие штаты считаются западными штатами для целей доставки: AZ, CA, CO, ID, KS, MT, NE, ND, NM, NV, OK, OR, SD, TX, UT, WA, & WY. APO Armed Forces Pacific Mail (AP) отправлено через Сан-Франциско, Калифорния.также считается местом назначения в западных штатах.
