Как настроить лазерный уровень: подробная инструкция. Способы применения нивелира

подробная инструкция. Способы применения нивелира

Содержание

1. Как работает лазерный уровень
2. Конструкция лазерного нивелира
3. Особенности лазерного уровня при правильной настройке
4. Настройка лазерного уровня
5. Проверка наклона всей плоскости лазерного уровня относительно горизонта
6. Проверка прямолинейности горизонтального луча лазерного уровня
7. Проверка точности вертикальной плоскости у лазерного уровня
8. Проверка угла 90 градусов между вертикальными плоскостями
9. Как привести лазерный уровень в рабочее положение
10. Как пользоваться нивелиром
11. Работа на полу с использованием нивелира
12. Работа на стенах с использованием нивелира
13. Собственноручное изготовление уровня
14. Уровень из лазерной указки
15. Емкость и пенопласт
16. Крестовый излучатель
17. Основные достоинства самодельного инструмента

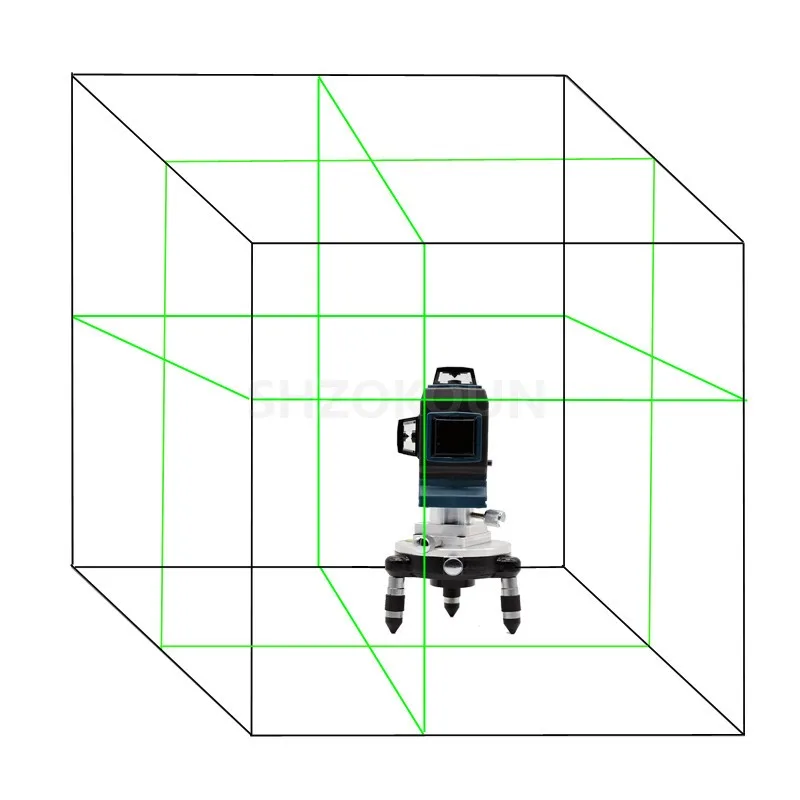

Как работает лазерный уровень

Для работы прибор пользуется тончайшим лазерным лучом. Чтобы он появился, создается специальная диодная конструкция. Такое лазерное излучение сначала использовалось только в военных целях. Постепенно оборудование начали применять в медицине, а впоследствии лазерный уровень был создан для строительных организаций.

Корпус прибора сделан в основном из пластмассы. Он оборудован специальными резиновыми вставками, которые предотвращают попадание влаги внутрь устройства. Это может повлиять на точность прибора. Лазерный уровень — очень дорогое устройство, поэтому его нужно оберегать от попадания любых материалов, которых на стройке очень много, например, цемента и песка. Этот прибор нуждается в надежной защите корпуса.

Пользоваться лазерным нивелиром можно в быту, на строительной площадке и в квартире. Эти приборы выпускаются сегодня для самых разных целей, поэтому можно найти нужный лазерный уровень, опираясь на задачи, которые он поможет решить.

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

• Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
• Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Это интересно!
На нивелирах возникают разные поломки, которые можно классифицировать на искусственные, возникающие по причине неправильной эксплуатации или хранения, а также производственные — это дефекты лазерного уровня при его изготовлении.

Особенности лазерного уровня при правильной настройке

Устройство лазерного уровня.

1. Прибор показывает очень точные данные измерения. Погрешность составляет не более 1 мм.
2. Точка, которую показывает луч лазера, отлично видна. Это гораздо удобнее, чем метки, которые используются в нивелирах. С этой точкой или линией можно проводить работы немедленно, не проводя дополнительную разметку. Строительная техника может сразу начинать работать.
3. Прибор проводит измерения с огромной скоростью, он не требует предварительной подготовки, нужно просто достать его из чехла.
4. Прибор после расположения в горизонтальном положении не нуждается в дальнейшем обслуживании. Все измерения он проведет самостоятельно и с огромной скоростью.
5. Для работы с прибором не требуется специальная подготовка. С ним может работать любой человек.
6. Для проведения измерений достаточно одного человека. Устройство не нуждается в бригаде обслуживающего персонала.

В основном лазерный уровень — это усовершенствованный потомок ранее применявшихся приборов, таких как теодолит, рулетка и прочее. Этим прибором можно проверить любую поверхность, где требуется особая точность. Чтобы выбрать самый подходящий прибор, необходимо знать их классификацию и названия.

Настройка лазерного уровня

1. Установите прибор на ровной плоскости или закрепите на штативе.
2. Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
3. Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
4. В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
5. Настройте величину угла и скорость вращения луча, если эти функции есть.
6. Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.

   Пластина нужна для увеличения точности и дальности замеров

Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) — (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 — 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servo liner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 — 10 метров. Тут также следует помнить, как правильно считается погрешность.

Проверка прямолинейности горизонтального луча лазерного уровня

Устанавливаем лазерный нивелир на расстоянии приблизительно 5 метров от стены и отмечаем точку на пересечении вертикального и горизонтального луча.

Не меняя местоположения лазерного уровня, поворачиваем его на 2,5 метра вправо (то есть смещаем вертикальную линию от отмеченной точки примерно на 2,5 метра в сторону) и смотрим левый хвост горизонтального луча, если луч находиться относительно нашей точки в пределах погрешности, то лазерный нивелир настроен правильно.

Повторяем то же самое действие, только прибор поворачиваем влево на 2,5 метра и проверяем правый хвост. Внимание: ось вращения при проверке точности не смещайте.

Проверка точности вертикальной плоскости у лазерного уровня

Устанавливаем лазерный уровень примерно в 5 метрах от стены и крепим на стене отвес длинной около 2.5 метров. Включаем лазерный уровень и сводим линию с верёвочным отвесом,если отклонение вертикальной линии (сверху или снизу) не превышает половину значения характеристики «точность» к примеру, +/- 3мм на 10м, то точность линии находится в допустимых пределах.

Если при проверке точности у лазерного уровня выявилась погрешность выходящая за рамки допустимой, обратитесь в сервисный центр, либо проведите настройку самостоятельно.

Построители плоскостей с конусными призмами, к примеру Huepar 902CG, можно проверить по такой же технологии.

Проверка угла 90 градусов между вертикальными плоскостями

В зависимости от конструкции лазерного уровня, контроль этого параметра, можно разделить на две методики.

Первая методика

Если у вас построитель лазерных плоскостей выполнен в форме бочонка и имеет поворотное основание — трегер, к примеру уровень Firecore FIR411G, то проверить угол на соответствие заявленному значению между вертикалями очень просто.

Для этого устанавливаем прибор посередине помещения, желательно на расстоянии от стен не меньше 2 метров, и делаем отметки на вертикальных линиях идущих по стенам.

После чего, ни в коем случае не передвигая прибор с места, поворачиваем «голову» нивелира по часовой стрелке на 90 градусов и совмещаем вертикали со отметками сделанными ранее. Если у вас четыре вертикальных плоскости, то прогоняем все вертикали через заданные точки.

В результате, если при поворотах все вертикали совмещались с точками с допустимой погрешностью, то угол между ними 90 градусов. Если же при вращении вокруг своей оси, одна линия проходит через точку, а вторая имеет сильное отклонение, то угол в 90 градусов выверен не точно.

Вторая методика

У лазерных нивелиров с конусными призмами по типу Clubiona 3D смещена центральная ось, поэтому первый способ проверки тут не подходит, так как при повороте линии будут однозначно убегать от отметок.

Для проверки этого показателя, устанавливаем прибор на полу и делаем уже по две отметки на вертикалях идущих по полу, первую точку ближе к корпусу, вторую на расстоянии около 2 метров. Или же делаем одну точку на полу, на перекрестии двух вертикалей и отмечаем две точки по стенам на вертикальных линиях идущих под углом 90 градусов относительно друг друга.

Дальше поворачиваем корпус нивелира на 90 градусов и совмещаем линии с отметками. Повторяем процедуру пока не проверим все четыре плоскости.

Подробнее эти методы можно посмотреть в роликах ниже.

Как привести лазерный уровень в рабочее положение

Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Существует ряд требований, необходимых для полноценной работы прибора:

Шаг 1. На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.

Шаг 2. Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.

Шаг 3. Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.

Шаг 4. Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.

Шаг 5. Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Шаг 6. Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как пользоваться нивелиром

Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.

Работа на полу с использованием нивелира

При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.

1. Включите прибор. Красная линия покажет нулевой уровень будущего пола.

   Нулевой уровень отмечают маркером

2. Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.

   Лазерный луч строит линию по периметру

3. Установите лаги по лазерным линиям.

   Лаги установлены по красной линии

4. После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.

   Метка для проверки уровня установки лаг

5. Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.

   Проверка уровня установленных лаг

Работа на стенах с использованием нивелира

Для работы на стенах у нивелира ещё больше возможностей:

• выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
  Проверка ровности стен

• укладка плитки. Делается аналогично работам на полу;

  Укладка плитки на стенах

• построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;

  Наклонные линии нивелиром

• расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;

  Расклейка декоративных бордюров на стенах

• установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
  Установка техники с помощью нивелира

• перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;

  Применение нивелира для монтажа перегородок

• использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.

  Использование нивелира для измерения расстояний

Собственноручное изготовление уровня

Существует несколько способов производства уровней. Каждый из них предполагает определенное количество и вариант комплектующих. Это определяет общую стоимость готового прибора, а также время, затраченное на его изготовление. В частности выделяют:

• уровень из лазерной указки;
• прибор, изготовленный с использованием емкости и пенопласта;
• крестовой излучатель.

Чаще всего используется лазерная указка. Ее крепят к подставке, детским игрушкам или другим комплектующим. В структуру также входит электродвигатель и батарейки. В других случаях базовым элементом, также остается указка, но для баланса идет емкость с водой.  Как вариант указок может быть две, что даст большую точность.

Способы не отличаются сложностью, но во избежание ошибок необходимо пошаговое руководство.

Уровень из лазерной указки

Простейшая методика согласно которой производится самодельный лазерный уровень, связана с использованием указки. Соответственно перед началом, ее необходимо приобрести. Все остальное: 2 деревянных бруска 30х30 мм и 50 см, дрель, строительный шнур, деревянную подставку, обычно уже есть в арсенале. Ключевой момент заключается в креплении указки, обеспечивающее ей свободное осевое вращение.

Производственная инструкция предусматривает следующую последовательность действий:

1. В бруске высверливаются 2 отверстия. Одно предназначено для указки, второе для веревки;
2. Указка и веревка вставляются, каждая со своей стороны, после чего конструкция подвешивается над полом;
3. Снизу устанавливается фиксирующая опора (палка, брус).

После того как все манипуляции выполнены, полученную конструкцию тестируют на работоспособность. На веревке ее поднимают в центре помещения, поворачивают в нужную сторону и фиксируют снизу. Лазерную линию на стене отмечают при помощи длинного бруса (50 см).

Указанным способом легко проставить отметки в любой проекции, не затрачивая лишних денег. Гораздо выгоднее сделать уровень своими руками. В конце, отдельные части разметки соединяются строительным шнуром, по которому мастер прочерчивает окончательную линию.

Емкость и пенопласт

Интересный способ, построенный на естественной балансировке изделия в водной массе. Для изготовления понадобится сама указка, кусок пенопласта, двусторонний скотч или пластырь. Процедура включает следующие этапы:

1. Емкость (чаще всего тазик или ведро с широкими краями) заполняется водой. Также подойдет старая кастрюля, бадья и.т.д.;
2. Лазерную указку закрепляют на куске пенопласта. Ключевым условием является ровная фиксация, от этого зависит уровень погрешности при измерениях. Прибор крепится посредством двустороннего скотча, хомута или проволоки. В крайнем случае, можно воспользоваться пластилином или жевательной резинкой;
3. Емкость с водой устанавливают на нужном уровне. Для этого используется стул, стол, строительная лестница или другие опоры;
4. Пенопласт опускают в воду, поворачивают в нужном направлении и включают указку;
5. В процессе его поворачивают по оси, отмечая все точки на поверхности. Все отметки будут находиться в одной плоскости.

Это простейшая методика, которая дает превосходный результат. Точность лазерного уровня из лазерной указки очень высока, обеспечивая быстрое и качественное решение задач.

Крестовый излучатель

Еще один распространенный вариант изготовления. Он используется реже предыдущих способов, требуя большего количества комплектующих. В частности на изготовление идут две лазурные указки. Кроме этого потребуются: компакт диски, тренога от видеокамеры, вращающийся электропривод. Последний можно получить из старого плеера. Разбирать ничего не нужно, достаточно обычного вращения.

Излучатель отлично подходит для меблировки помещений, в частности при сборке стенок и монтаже кухонных гарнитуров. Нередко такой уровень берут в строительство, поскольку точность перекрестного механизма очень высока.

Непосредственная процедура производится по следующему алгоритму:

1. Два компакт диска склеиваются между собой. Это необходимо для высоты, чтобы при вращении указки не задевали за выпирающие углы плеера;
2. На склеенные диски фиксируют лазерные указки. Как и в предыдущем случае делается это посредством двустороннего скотча, пластилина, изоленты, жевательной резинки;
3. Плеер устанавливают на треногу от видеокамеры. Важно, чтобы она могла подниматься вверх по вертикали, обеспечивая отметки на нужной высоте;
4. Компакт-диски с указками устанавливают в плеер, вращая по оси.

Как и в предыдущих случаях, настенные линии, отмечаются с помощью бруса или палки. Перекрестная конструкция создает на поверхности сразу две точки. В пользу прибора говорит и тренога, где обычно присутствует подъемный механизм. Достаточно простой настройки, чтобы в будущем свободно пользоваться уровнем без дополнительных усилий.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

• Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
• Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
• Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

Источники

• https://propotolok8.ru/raznoe/regulirovka-lazernogo-urovnja.html
• https://instanko.ru/izmereniya/lazernyj-uroven-svoimi-rukami.html
• https://postroika.biz/15152-kak-polzovatsya-nivelirom.html
• https://www.laser-level.ru/sovety-i-stati/kak-proverit-lazernyj-uroven/
• https://srbu.ru/instrumenty-i-oborudovanie/207-kak-polzovatsya-lazernym-urovnem.html
• https://TehnoPanorama.ru/instrumenty/lazerniy-uroven-svoimi-rukami. html
• https://stankiexpert.ru/ehlektroinstrument/lazernyi-uroven-svoimi-rukami.html

к работе, если сбился после падения, китайский, видео

На строительной площадке часто необходимо произвести разметку. Для этого применяют специальный прибор. Как и с любой техникой, перед началом работ требуется настроить лазерный уровень или нивелир.

Измерительные работы устройство выполняет быстро и с высокой точностью

Содержание

1. Подготовка нивелира к работе
2. Как отрегулировать лазерный уровень на точность
3. Как откалибровать горизонтальную линию лазерного уровня
4. Настройка по вертикали
5. Настройка под наклоном
6. Юстировка круглого уровня нивелира
7. Как настроить нивелир к работе после падения
8. Проверка лазерного уровня на точность своими руками
9. Поверки и юстировки оптического нивелира с компенсатором своими руками
10. Заключение

Подготовка нивелира к работе

Качество и правильность разметки на строительном объекте зависят от установок прибора. Прежде чем правильно настроить лазерный уровень, проводят следующие подготовительные действия:

• полностью заряжают аккумулятор нивелира и помещают в устройство;
• регулировку начинают, если при включении измерителя появляется лазерный луч.

Чтобы получить точную разметку, лазерный уровень устанавливают на ровную поверхность. При установке разметчика выполняют следующие требования:

• на пути прибора должны отсутствовать препятствия: предметы, люди и животные;
• расстояние между объектом и нивелиром не должно превышать максимальной отметки, значение которой указано в инструкции по применению производителем;
• идеально ровная поверхность позволит выполнять измерения с высокой точностью, для основания выбирают стол, штатив или самодельный держатель;
• чтобы не произошло смещения измерителя во время проведения разметки, приспособление закрепляют на ровной поверхности;
• в некоторых моделях встроена функция самовыравнивания, если прибор установлен на неровную поверхность, устройство издает сигнал.

Как отрегулировать лазерный уровень на точность

Калибровку нивелира начинают с регулировки вертикального луча. Затем подкручивают горизонтальную направляющую и устанавливают угол в 900. Этапы работ следующие:

1. На штатив крепят устройство.
2. Устанавливают горизонт, вращая пузырьковый уровень.
3. Настраивают вертикаль и проверяют одновременно показатель лучей.
4. Регулируют величину угла и скорость вращения луча.
5. Устанавливают приемник лазерной указки.

Отключение лишних функций в момент использования, позволяет продлить работу измерителя на батарейках или аккумуляторе

Внимание! Лазерный уровень с функцией самовыравнивания может давать небольшую погрешность. Поэтому производят ручную настройку приспособления.

Как откалибровать горизонтальную линию лазерного уровня

Перед проведением разметки помещения новым устройством необходимо сделать регулировку. Калибровку лазерного уровня своими руками выполняют в большой комнате.

Нивелир устанавливают между стен, находящихся на расстоянии 5 м. Включают прибор и отмечают место указки. Поочередно поворачивают приспособление на 180 0 и отмечают место указки на противоположной стороне. Точки условно называют а1 и b1.

Регулировку лазерного уровня с конусными или цилиндрическими призмами производят через отметки, находящиеся на расстоянии 5-10 м друг от друга

Нивелир переносят к стене и устанавливают на расстоянии 60-70 см. Выполняют аналогичные действия и помечают места указки. Точки называют а2 и b2.

Замеряют расстояние между а1 и а2 и между b1 и b2. Находят разницу между полученными значениями (а1 и а2 — b1 и b2). Если отклонение не превышает указанного значения в инструкции, значит, устройство откалибровано правильно и показывает верный уровень горизонтальной плоскости.

Если же значение сильно отличается от заявленной точности, производят ручную регулировку. При помощи гидроуровня находят прямой горизонт. Проводят линию и начинают подкручивать винт. Как только линии совпадут, настройку считают завершенной.

Призменный нивелир настраивают сразу в двух плоскостях, т. к. он выпускает одновременно два луча

Настройка по вертикали

Приспособление крепят на держатель и устанавливают на расстоянии 5 м от стены. На стену крепят отвес длиной 2,5 м. Включают нивелир и сводят линию с отвесом. Проверяют значение отклонения. Значения 3-10 мм говорят о том, что измеритель отрегулирован, а погрешность допустимая.

Приборы с конусной и цилиндрической призмой для определения верной вертикали настраивают при помощи отвеса

Настройка под наклоном

Регулировку лазерного уровня своими руками для проверки угла 900 выполняют между двумя плоскостями. Выделяют два метода определения верных параметров:

• для приспособления с построителем плоскостей в виде бочонка;
• с конусной призмой.

Первый тип устройства имеет трегер или поворотное основание. Приспособление устанавливают между стен на расстоянии 2 м и наносят метки на вертикальных поверхностях.

Затем голову измерителя аккуратно поворачивают по часовой стрелке на 900 так, чтобы не сдвинуть устройство. Нанесенные ранее метки совмещают с показаниями лазерной указки. Такую процедуру проделывают четыре раза для каждой стороны.

При идеальном совмещении отметок и луча получают правильное значение угла в 900

Вторая методика подходит для устройства с конусной призмой, т. к. головка не находится в центре при повороте. Прибор устанавливают на пол и ставят по две метки. Первую отмечают близко к нивелиру, а вторую на расстоянии 2 м. Корпус поворачивают на 900 и совмещают отметки. Так поступают еще четыре раза для каждой поверхности.

Юстировка круглого уровня нивелира

Совокупность действий, направленных на выравнивание элементов измерителя, позволяет снизить показатель погрешности к минимальной величине. Чтобы произвести юстировку круглого нивелира, выполняют следующие действия:

• в центре нивелира устанавливают пузырек;
• устройство поворачивают под прямым углом;
• проверяют, чтобы установленный пузырек не сместился;
• если разметка смещена, то при помощи подъемных и юстировочных винтов устраняют погрешность.

Калибровку выполняют до тех пор, пока полностью не устранят смещение пузырькового элемента при поворотах

Как настроить нивелир к работе после падения

Если при падении измерителя сбился лазерный уровень, настроить его можно при помощи пузырьков или нитевой сетки. Несоответствие показателей требует юстировки.

Внимание! Специалисты рекомендуют производить проверку и регулировку прибора ежедневно, чтобы не получить искаженную разметку в помещении.

Устройство подвергают метрологической аттестации ежегодно. Если нивелир падал или подвергался другим механическим воздействиям, выполняют разъюстировку вне очереди.

В специализированных магазинах производят обязательную предпродажную проверку и настройку приспособления. Юстировку выполняют различными методами в зависимости от типа устройства. Самостоятельно калибровку делают при помощи:

• смещения центра тяжести и одновременного вращения винтов;
• установки ровной плоскости фронтальной и боковой сторон;
• регулировки измерителя по отвесу.

Проверка лазерного уровня на точность своими руками

Простейшую проверку точности измерителя выполняют своими руками. Для этого применяют метод 1800. Производят разметку по лучам в нормальном и развернутом положении приспособления. Если положение указки и разметки совпадают, прибор откалиброван верно.

Юстировочные винты помогают корректно откалибровать прибор

Поверки и юстировки оптического нивелира с компенсатором своими руками

Настроить лазерный уровень новичку можно по видео инструкции. Нивелир с компенсатором регулируют путем ослабления винтовых крепежей и сведения горизонтальных и вертикальных нитей в выверенное положение.

Следуя инструкции производителя, выполняют регулировку измерителя. Если указанные действия не принесли положительного результата, то измеритель относят на поверку специалистам. Метрологические центры или институты, имеющие лицензию, быстро делают юстировку устройства.

Заключение

Настроить лазерный уровень своими руками несложно. Правильно откалиброванный прибор поможет производить точную разметку и замеры.

Ротационный лазерный уровень

— как им пользоваться (Пошаговое полное руководство)

Итак, вы определились с объемом работы, выбрали оборудование и остановились на универсальном ротационном лазере. Так что же дальше? Как мне это использовать?

В этом блоге мы собираемся показать вам лучшие советы, приемы, способы использования и пошаговое руководство по настройке и использованию вашего нового ротационного лазера!

Итак, давайте рассмотрим основы.

Что такое ротационный лазер?

Ротационный лазер (также известный как вращающийся лазерный уровень ) — это усовершенствованный лазерный уровень, который вращает луч с достаточной молниеносной скоростью, чтобы создать оптическую иллюзию сплошной 360-градусной плоскости. Эти плоскости могут быть горизонтальными или вертикальными. Освещение не просто сплошной и статичной линии, а боковых плоскостей.

Не путать с лазерным «измерительным инструментом», который определяет пространство и расстояние между несколькими объектами, или с лазерной указкой, которая используется на презентациях или в бесконечных играх с кошкой; лазерный уровень посылает яркий вертикальный луч света в виде линии на плоскую поверхность с высочайшей точностью.

Например, ротационный лазерный уровень полезен как внутри помещения, так и снаружи. Он используется для определения и непрерывного отображения постоянного уровня высоты при наращивании, вождении и/или бурении вниз.
Большинство вращающихся лазеров также самонивелируются — обычно при расположении в пределах четырех градусов от уровня (в зависимости от производителя). Некоторые также сообщат пользователю, если он был сбит с курса. Его часто называют функцией «предупреждения о высоте» — это означает, что лазер перестанет работать и предупредит вас, если его высота выйдет за пределы уровня.

Пошаговое руководство: как пользоваться ротационным лазером

Ручной уровень подойдет, но для крупных строительных объектов; это просто недостаточно эффективно. Именно здесь вращающиеся лазерные уровни становятся лучшими друзьями пользователей.

Итак, достаем его из коробки и приступаем!

Шаг 1. Как откалибровать вращающийся лазерный уровень

1. Поместите лазерный уровень на ровную поверхность или штатив в комнате с двумя противоположными стенами.
2. Расположите устройство на расстоянии 2,5 см от одной стены и не менее 50 см от другой стены.
3. Направьте лазер вдоль оси пузырька (пузырька), который вы хотите выровнять. Флакон должен указывать на обе стены.
4. На вашем устройстве есть два (2) винта, соответствующие каждому флакону. Настраивайте эти винты, пока устройство не выровняется по двум осям. В обоих флаконах должны быть видны пузырьки между двумя черными линиями.
5. Включите лазер
6. Визуально отметьте, где лазер попадает на ближайшую и самую дальнюю стену.
7. Переместите лазер на 2,5 см от самой дальней стены.
8. Выровняйте лазер и отрегулируйте высоту (при использовании штатива), чтобы ваш луч совпадал с отметкой, которую вы сделали на другой стене.
9. Вернитесь к первой стене и измерьте разницу между первой отметкой и лазерной линией.

   Ваш лазер откалиброван правильно, если разница меньше или равна указанной точности вашего уровня

   1. 1. Если она больше, ваш ротационный лазер нуждается в дополнительной калибровке (продолжить)
10. Отрегулируйте лазерный луч так, чтобы он излучал посередине двух измеренных вами отметок (эта отметка истинный уровень )
11. Наконец, снимите завинчивающуюся крышку пузырькового пузырька и отрегулируйте пузырек, пока он не выровняется. .

Поздравляем, теперь ваш прибор правильно откалиброван. Пора на работу!

Шаг 2. Как пользоваться вращающимся лазерным уровнем

Установите лазерный уровень. Этот тип уровня лучше всего использовать на приподнятой плоской поверхности. Лучше всего использовать штатив, но также подойдут козлы, ведра и стремянки.

1. ПОСТАВЬТЕ уровень на выбранную поверхность и включите его.
   1. Если устройство самонивелирующееся, дайте ему время найти уровень (одну-две минуты).
   2. Если требуется ручное выравнивание, обратитесь к руководству пользователя по соответствующей процедуре, чтобы обеспечить правильные измерения.
2. СЛУШАЙТЕ, чтобы приемник издал звуковой сигнал, указывающий на соединение с лазером.
   1. Лазер не виден средь бела дня.
3. Наведите лазерный уровень на поверхность, на которой вы хотите найти уровень.
   1. Сделайте отметки и линии для установки.
4. ПОВТОРЯЙТЕ этот шаг для новых линий, плоскостей и уровней, которые необходимо найти.

Помните, что ротационные лазеры поставляются с различными батареями. Некоторые лазерные уровни позволяют подключаться к проводной розетке. В то время как другие будут полагаться на аккумуляторные батареи на месте. Поэтому не забудьте ВЫКЛЮЧИТЬ лазер, когда сделаете разметку.
Удачного прокачки!

Для всех ваших потребностей в ротационном лазере Pick Position Partners

Position Partners предлагает инструменты, оборудование и ротационные лазеры, необходимые для выравнивания и реализации вашего проекта. Позвоните сегодня по номеру Position Partners по телефону 1300 867 266 , чтобы узнать больше о том, как проверенный качественный и мощный ротационный лазерный инструмент принесет пользу вашему бизнесу и будущим проектам.
Не забудьте ознакомиться со всем ассортиментом лазеров и уровней Position Partners в наших онлайн-продуктах.

13 советов по использованию лазерного уровня.

Вы думаете, что лазерные уровни – это что-то вроде трюка? Если вы выберете лучший лазерный уровень для своей столярной работы, мы уверены, что вы будете тянуться к нему все чаще и чаще. Вот 13 советов по использованию этого универсального инструмента.

1. Недорогой торпедный уровень

Купите недорогой торпедный лазерный уровень для периодического использования дома или, если вам нужен компактный уровень для пояса с инструментами. Как и в случае с традиционными уровнями, вам придется вручную выровнять пузырек по центру флакона. Затем лазер проецирует лазерную линию уровня или отвеса или точку.

2. Самонивелирующийся лазер с перекрестными линиями

Рассмотрите возможность использования самонивелирующегося лазера с перекрестными линиями из-за простоты использования и максимальной универсальности. Они начинаются примерно с 80 долларов. Лазеры с перекрестными линиями проецируют линию уровня, отвес или и то, и другое. Они отлично подходят для всех видов выравнивания и сантехнических работ.

3. Лазерный угольник

Для разметки плитки и 90-градусных углов для террас или навесов удобен лазерный угольник. Он будет проецировать пару перпендикулярных линий.

4. Трех- или пятиточечный самовыравнивающийся лазер

Выберите трех- или пятиточечный самонивелирующийся лазер (от 80 до 200 долларов США), если вам нужно перенести точки с пола на потолок. Вы также можете установить лазерный нивелир точечного типа на штатив и поворачивать его, чтобы отметить концы нивелирной линии. Точечные лазеры не проецируют линии, но прекрасно работают в качестве быстрой и точной замены отвеса.

5. Роторный лазер с автоматическим нивелированием

Возьмите напрокат ротационный лазер с автоматическим нивелированием для крупных проектов на открытом воздухе, таких как установка высоты фундамента или выравнивающих стоек на большой палубе. Комплект, который стоит около 60 долларов в день, будет включать в себя штатив, вертикальную штангу и лазерный детектор. Детектор лазера позволяет использовать лазер при ярком солнечном свете.

6.Работаете при ярком свете? Используйте специальные очки

Лазерные лучи плохо видны при ярком свете. Но улучшить видимость линии или точки можно специальными красными очками. Не ждите чудес, но очки определенно облегчают видимость луча, и их стоит купить, если вы работаете на улице или в ярко освещенном помещении.

7. Сначала разметьте на полу

С помощью точечного лазерного уровня вы можете разметить потолочную коробку и расположение светильников на полу, где это легко измерить, а затем использовать лазер для переноса их к потолку. Этот метод особенно полезен для сводчатых или наклонных потолков, где для определения местоположения светильников потребуется отвес.

Начните с разметки мест крепления светильников на полу малярным скотчем. Затем поднимите лазер и совместите направленный вниз луч с центром приспособления. Теперь вы можете отметить, где направленный вверх луч касается потолка.

8. Квадратные линии компоновки без суеты

Все виды проектов реконструкции требуют квадратных линий компоновки. Укладка плитки — пола или стен — идеальное применение квадратного лазерного уровня. Единственной функцией этого специального типа лазерного уровня является проецирование пары перпендикулярных линий, подобных перекрестию. Лазерный квадрат отлично подходит для планирования вашей раскладки: вы можете положить его на пол и измерить линии, чтобы увидеть, как будет работать ваша раскладка плитки. И он идеально подходит для собственно укладки плитки, потому что линии не будут замазаны тонким слоем или мастикой. Вы найдете лазерные квадраты в домашних центрах и в Интернете.

9. Установите его на штатив

Большинство лазерных уровней имеют резьбовое отверстие в нижней части, которое подходит для стандартного 1/4-дюймового. штативное крепление. Некоторые лазерные нивелиры поставляются со штативом. Но если у вас нет, то стоит купить. Штатив позволяет легко настроить лазер на оптимальную высоту и выровнять его на неровной поверхности.

Но вам не нужен штатив, предназначенный для лазеров. Если у вас уже есть штатив для камеры, он, вероятно, отлично подойдет для вашего лазера, поскольку резьба обычно имеет одинаковый размер. Или купить дешевый везде, где камеры продаются.

10. Перенос расположения шпилек с помощью лазера

Если вы когда-либо устанавливали кухонные шкафы, то знаете, как много времени уходит на то, чтобы отметить расположение шпилек внутри шкафа, чтобы разместить крепежные винты. С лазерным уровнем, который проецирует отвес, это легко. Вам все еще нужно найти шпильки и отметить центры. Но как только это будет сделано, вы можете просто совместить вертикальный луч с отметкой шпильки и закрутить винт по лазерной линии. Этот совет подойдет для шкафов, полок или любой другой установки, требующей крепления к шпилькам.

11. Измерение от опорной линии уровня

Распространенное заблуждение относительно использования лазера состоит в том, что вы должны направить луч точно туда, где вы хотите, чтобы линия была. В большинстве случаев проще просто спроецировать лазерную линию куда-нибудь на стену и использовать ее в качестве ориентира. Просто отмерьте вверх или вниз от линии желаемую величину и отметьте стену. Когда вы используете этот метод, рекомендуется также отметить стену на линии лазера. Затем, если лазер столкнется или вы переместите его, вы сможете восстановить ту же контрольную линию, совместив лазер с вашей меткой. Вы также можете использовать точечный лазер в качестве эталона. Вам просто нужно повернуть его, чтобы сделать отметки в других местах.

12. Стройте стены с помощью лазерных линий

Это огромная экономия времени, если вы строите стены в существующем пространстве. Обычно вам нужно провести линию мелом на полу, а затем использовать отвес или лазерный уровень с длинной линейкой, чтобы перенести отметки пола на потолок. С лазером, излучающим вертикальный луч, вы можете пропустить все эти шаги. Просто направьте лазер туда, где должна быть стена, и вы увидите линии на потолке и полу. Вы можете оставить лазер на месте и построить по лазерным линиям, или вы можете использовать линии, чтобы сделать отметки для верхней и нижней стеновых пластин. В любом случае, с лазером это намного быстрее и проще.
