Виды метчиков по способу использования и типу резьбы

Содержание

1. Что такое метчики
2. Виды метчиков по типу использования
3. Виды метчиков по типу резьбы
4. Виды метчиков по типу канавок
5. Купить метчики

Метчики – это металлорежущий инструмент для нарезания внутренней резьбы в глухих и сквозных отверстиях ручным или машинным способом. Метчиками нарезают различные виды резьбы – метрическая, дюймовая, коническая, трапецеидальная и т. д.

Метчики изготавливают из быстрорежущей стали различных марок: HSS (Р6М5), HSS-G, HSSE, HSS-Co (Р6М5К5). Также современные технологии производства позволяют производить метчики из порошковой стали и твердого сплава. Метчики из твёрдых сплавов имеют высокую твердость, износостойкость и жаропрочность, способны долго работать на высоких скоростях с максимальной производительностью. Метчики из порошковой быстрорежущей стали HSS-PM используются там, где требуется высокая прочность инструмента, для обработки высокопрочных и труднообрабатываемых материалов, титан и его сплавы, нержавеющая сталь.

Наши метчики делаются на самых передовых технологиях с применением только надежных материалов и полностью соотвествуют ГОСТ 3266-81.

Виды метчиков по способу использования

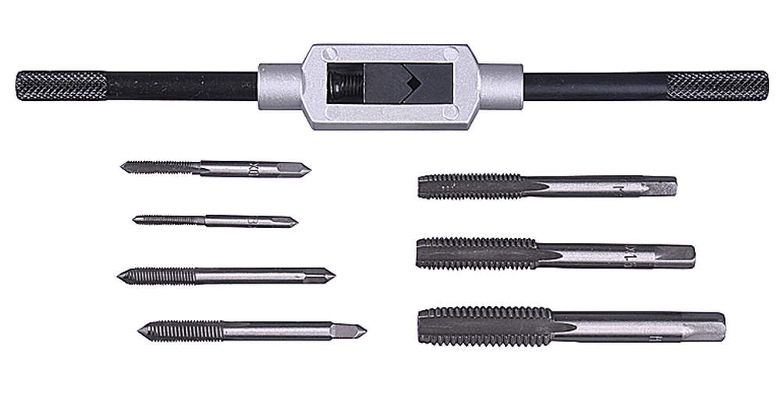

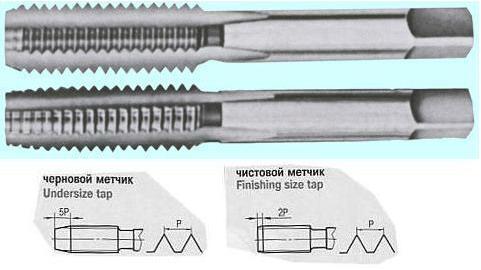

1. Ручные метчики – как правило используются в слесарных работах. Помимо одного метчика, выпускаются 2-х и 3-х комплектные, которые используются последовательно один за другим – черновой, основной, чистовой. Номер метчика определяется по числу кольцевых рисок на хвостовике.
2. Машинно-ручные метчики – являются наиболее универсальными и могут использоваться как для машинного применения, так и для ручного использования. Для нарезания резьбы в сквозных отверстиях используются метчики с шестью нитками на основании рабочей части, для глухих отверстий – с тремя нитками.
   Их изготавливают из быстрорежущих сталей HSS, HSS-E которые имеет повышенную твердость, стойкость к нагреванию и высоким нагрузкам.
3. Машинные метчики – используются исключительно для установки в резьбонарезной патрон станка, отличаются винтовыми и укороченными канавками. В отличие от ручных метчиков, где используется комплект из 2шт. или 3 шт., машинными метчиками можно нарезать резьбу за один проход. Для изготовления метчиков используется высокопроизводительная инструментальная сталь (HSS, HSSE, HSS-Co), обладающая устойчивостью к повышенным температурам и механическим нагрузкам, с пределом прочности до 1000 Н/мм². Также такие метчики изготавливаются из твердых сплавов, они применяются для нарезания резьбы в жаропрочных сталях с повышенной твердостью.

Метчики по типу резьбы

Метрические метчики

предназначены для нарезания внутренней метрической резьбы с различным шагом, в сквозных и глухих отверстиях. Обозначаются такие метчики буквенным обозначением «M» и измеряются в миллиметрах, числа после него обозначают диаметр и шаг резьбы М6 х 1. 0. Размер угла резьбы метрических метчиков равен 60°.

Все виды метрических метчиков

Дюймовые метчики

специализированный инструмент для нарезания резьбы в дюймовых стандартах UNC (унифицированная с крупным с шагом), UNF (унифицированная с мелким шагом), UNEF (особо мелкая резьба). Данные метчики изготавливаются по американскому стандарту, часто встречаются на зарубежном оборудовании. Диаметр метчика обозначается в дюймах, шаг – означает число витков на один дюйм. Имеет такой же угол резьбы 60° как и у метрических метчиков, но между собой они не совместимы.

Все виды дюймовых метчиков

Гаечные метчики

разновидность метчиков, которые предназначены исключительно для нарезки резьбы на гайках. Имеют длинную хвостовую часть, которая служит для нанизывания гаек. Как только будет нарезана резьба в определенном количестве гаек, метчик извлекается из патрона станка для извлечения всей серии готовых деталей.

Все виды гаечных метчиков

Трубные метчики

маркируются буквой G, применяются для нарезания трубной резьбы в глухих и сквозных отверстиях в диапазоне от 1/8 до 2 дюймов. Производятся в ручном и машинно-ручном исполнении, подходят для нарезания резьбы в системах водоснабжения, гидравлики, двигателях, в изделиях из легированной стали и цветных металлов. Угол резьбы у трубного метчика составляет 55°.

Все виды трубных метчиков

Конические метчики

предназначены для нарезания конической резьбы, имеют маркировку К (конические метрические) и Rc (конические трубные). Отличаются от других метчиков удлиненной заборной начальной резьбой постепенно переходящей в полную резьбу. Применяются для резьбовых соединений водяных, топливных, масляных, воздушных трубопроводов машин и станков.

Все виды конических метчиков

Шахматные метчики

благодаря такому расположению зубьев (через зуб) уменьшается контакт рабочей части метчика с обрабатываемой поверхностью, снижается сила трения и предотвращается заклинивание витков в процессе нарезания резьбы. Именно эти свойства метчика позволяют использовать их для нарезания резьбы в вязких сплавах: алюминии, титан, нержавеющая сталь.

Все виды метчиков-раскатников

Метчики-раскатники

главное отличие таких метчиков, что резьба получается методом деформации материала (накатывания) без образования стружки. Раскатники как правило используют для получения резьбы в цветных металлах и мягких сталях (медь, алюминий, латунь, сплавы из бронзы и свинца, низкоуглеродистая сталь). Резьба получаемая таким методом получается более плотная и прочная, так как материал в месте накатывания уплотняется, становится более твердым и износоустойчивым. Производительность метчиков в 1,5 раза выше, по сравнению с традиционным методом с образованием стружки. Но технология требует обязательного использования смазочных технологических жидкостей и достаточно мощного оборудования.

Все виды метчиков-раскатников



Типы канавок у метчиков

Для эффективного отвода стружки метчики имеют так называемые канавки, которые влияют на эффективность резания, предупреждают налипание и заклинивание стружки и бывают различной формы.

В ручных метчиках канавка, как правило, канавка прямая. В машинно-ручных и машинных метчиках профиль и угол канавки может быть разной формы. Все виды метчиков могут быть как с правой резьбой (RH) так и левой (LH).

1. Метчик с прямой канавкой – является самым универсальным и недорогим, чаще применяется для нарезания резьбы небольшой глубины в стали и чугуне, так стружка накапливается внутри канавок. Метчики этой категории используются для нарезания сквозных и глухих отверстий дюймовой и метрической резьбы, а также ими можно нарезать трубную и коническую резьбу. Бывают различных типов с удлиненной заборной частью и короткой, которая применяется для нарезания резьбы в цветных металлах. По форме заборной части различают: Форма A 6 – 8 витков ), C (2 – 3 витка), D (3,5 – 5 витка, E (1,5 – 2 витка).
2. Метчик с прямой канавкой и подточкой – или его еще называют «со стружколомом», Используется в основном для нарезания резьбы в сквозных отверстиях. Благодаря подточке стружка ломается и отправляется вперед в сторону отверстия, СОЖ при этом легко добраться до режущих кромок. Также подточка обеспечивает позитивный передний угол для всех зубьев и способствует снижению усилия в заборной части метчика, которая как правило имеет форму В (3,5-5 витков).
3. Метчики со спиральной канавкой – данный вид метчика специально разработан для глухих отверстий, однако может использоваться и для сквозных. Благодаря спиральным канавкам стружка отводится вверх, что очень удобно при нарезании глухой резьбы. Также такие метчики очень хорошо зарекомендовали себя по вязким материалам, такие как нержавеющая сталь, так как имеют достаточно узкую режущую часть и широкие канавки. Угол спирали может быть различным: 15° для сталей высокой прочности и материалов образующих длинную спиральную стружку; 22° для обработки титана и сплавов никеля; 35-40° для обработки материалов с высокой твердостью и жаропрочных сталей. Заборная часть спиральных метчиков имеет форму C (2-3 витка) и D (3,5-5 витков).

В нашем каталоге вы найдете метчики всех типов и многое другое к ним. А так же много полезной дополнительной информации.

Хохлов Денис

Автор блога и эксперт в металлорежущем инструменте

Различные типы резьбовых метчиков – подробное руководство

Существует множество различных типов метчиков, которые можно использовать для нарезания внутренней резьбы в металле, но знаете ли вы, как выбрать эти разные типы метчиков для разных применений? А что еще поможет выбрать подходящий метчик для работы нарезки? Эта статья однозначно поможет вам ответить на следующие вопросы:

• Что такое метчик с резьбой?
• Какие бывают типы резьбовых метчиков?
•       1, Метчики с прямой канавкой
•       2, Метчики со спиральной канавкой
•       3, Спиральные метчики
•       4, формирование метчиков
• Материалы Thread Tap
•       1, метчики HSS
•       2, карбидные метчики
•       3. Метчики из карбида в сравнении с метчиками из быстрорежущей стали
• Размер метчика резьбы
• Таблица допусков метчиков резьбы
• Покрытия для резьбовых метчиков
• Как правильно обслуживать метчики с резьбой?

Что такое метчик с резьбой?

Определение метчика резьбы:

Метчик – это нарезной инструмент для обработки внутренней резьбы с канавками в осевом направлении. Также называется метчиком. Метчики резьбы используются для нарезания резьбы по металлу различной средней и малой внутренней резьбы.

Большинство метчиков с резьбой изготавливаются из быстрорежущей стали или карбида и используются для обработки различных металлов. Инструменты для нарезания резьбы имеют простую конструкцию и удобны в использовании, им можно управлять вручную или на машинный метчик.

Для изготовления внутренней резьбы малого диаметра метчик является практически единственным обрабатывающим инструментом.

Нарезание резьбы по металлу – это относительно сложный процесс обработки, поскольку метчик почти утоплен в заготовке для нарезания. Его обрабатывающая нагрузка на зуб более значительна, чем у других инструментов. Поверхность контакта метчика с заготовкой по резьбе огромна. При нарезании резьбы она должна содержать и исключать стружку. Поэтому можно сказать, что кран работает в очень суровых условиях.

Какие бывают типы резьбовых метчиков?

По другому драйву: метчики ручные и машинные.

• Метчики машинные обычно относятся к метчикам из быстрорежущей стали с высокой точностью изготовления. Метчики подходят для нарезания резьбы на станках;
• Ручные метчики относятся к метчикам для накатки (или резцов) из углеродистой инструментальной стали или легированной инструментальной стали, подходящим для ручного нарезания резьбы.

По способу обработки: метчики для нарезания резьбы и метчики для формования.

По потокам, которые будут обрабатываться: метчики с метрической резьбой, метчики с метрической мелкой резьбой и метчики с трубной резьбой.

По форме он делится на метчики с прямой канавкой, метчики со спиральными канавкамии метчики спиральные.

По стандартам: Метчики DIN, ISO, JIS и ANSI.

По материалам: обычные метчики из быстрорежущей стали, кобальтовые и твердосплавные метчики.

В этой статье, Хейго более подробно расскажет о следующих типах метчиков с резьбой: метчики с прямой канавкой, метчики со спиральной канавкой, метчики со спиральным концом и метчики для формования.

1, Метчики с прямой канавкой

Метчики с прямой канавкой являются наиболее часто используемым типом метчиков. Прямые метчики изготавливаются из материалов высокой твердости, таких как быстрорежущая сталь и твердый сплав. Метчики с прямой канавкой могут иметь 2, 4 или 6 зубьев в режущем конусе. Скорость резания ниже. Метчик с длинным хвостовиком и прямой канавкой используется для сквозных отверстий, а метчик с прямым хвостовиком – для глухих отверстий.

Преимущество метчиков с прямой канавкой:

• Метчиками с прямой канавкой легко нарезать металлическую резьбу, но они имеют немного меньшую точность и большую производительность.
• Метчики с прямой канавкой широко используются в обрабатывающей промышленности благодаря удобству обработки, низкой цене и надежной универсальности.

Недостатки метчиков с прямой канавкой:

Сильная универсальность означает слабую актуальность. Поэтому метчики с прямыми канавками не подходят для нарезания резьбы по пластиковым материалам с высокой пластичностью (например, нержавеющей стали, титановым сплавам и т. Д.). Важно отметить, что это не рекомендуется, когда глубина резьбы такого материала превышает диаметр в два раза.

Метчики с прямой канавкой Применение:

• Метчики с прямой канавкой широко используются для нарезания внутренней резьбы обычных токарных, сверлильных и нарезных станков.
• Метчик с прямой канавкой обладает максимальной универсальностью и максимальной жесткостью. Следовательно, метчики с прямой канавкой обычно предпочтительны при нарезании резьбы по металлу с более высокой твердостью (например, для нарезания резьбы из закаленной стали выше 40HRC) и частиц порошка (например, для нарезания резьбы чугуна и литого алюминия).
• Независимо от сквозного или глухого отверстия, можно обрабатывать металл и неметалл, стандартную сталь и различные цветные металлы.

Метчики для прямой флейты Heygo

2, метчики со спиральной канавкой

Метчики со спиральной канавкой в основном используются для сверления глухих отверстий в CNC-обработка центры. Метчики со спиральной канавкой подразделяются на метчики со спиральной канавкой слева, а метчики с правой спиральной канавкой в ​​основном разработаны для нарезания резьбы с глубокими отверстиями. Под «глубоким отверстием» здесь понимается резьбовое отверстие с отношением глубины к диаметру> 2. В зависимости от условий работы используются разные углы спирали. Обычные – 15 ° и 42 ° правые.

Преимущества метчиков со спиральной канавкой:

• Длительный срок службы: По сравнению с обычными метчиками с прямыми канавками срок службы метчиков со спиральными канавками может быть увеличен на 30% ~ 50%, а у некоторых – до 2 раз. Это связано с тем, что стружка быстро выводится вместе с метчиком спиральной канавки во время нарезания резьбы и не блокируется в канавке и не выводится. Существует несколько явлений выкрашивания и поломки, что увеличивает срок службы.
• Высокая эффективность и низкая стоимость: Для нарезания металлической резьбы в труднообрабатываемых материалах, таких как нарезание глухих отверстий и нарезание резьбы в нержавеющей стали, конструкционной легированной стали и различных цветных металлах, с помощью метчиков со спиральными канавками, необходимо использовать только один метчик для обработки, и не нужно использовать сгруппированные отводы для обработки.
• При нарезании внутренней резьбы нет необходимости многократно продвигать и отводить метчик для удаления стружки, что повышает эффективность нарезания резьбы и экономит материалы из быстрорежущей стали, используемые для изготовления метчиков, а также снижает стоимость.
• Соответствующие условия охлаждения и смазки: Поскольку металлическая стружка может автоматически удаляться вместе со спиральной канавкой, ее нелегко заблокировать, потребности в охлаждении и смазке во время резки улучшаются, а тепловыделение режущей части метчика снижается. Это также увеличивает срок службы крана.
• Гладкая резка, легко застегивается, низкая шероховатость
• Малый крутящий момент: Благодаря плавному удалению стружки стружка не блокируется в узкой канавке для стружки, а наличие угла наклона спирали увеличивает фактическую работу.
• Угол, поэтому крутящий момент небольшой, обычно примерно на 30% меньше, чем у метчика с прямой канавкой.

Недостатки метчиков со спиральной канавкой:

Метчики со спиральной канавкой не подходят для нарезания крупногабаритной резьбы. При нарезании резьбы большого размера, особенно материалов с высокой прочностью на разрыв, крутящий момент, необходимый для использования метчиков со спиральной канавкой, будет огромным. Такой огромный крутящий момент может легко привести к разрушению или даже поломке крана. Поэтому обычно используемые метчики со спиральной канавкой находятся в диапазоне от M3 до M36.

Применение метчиков со спиральной канавкой:

• Вообще говоря, метчики со спиральными канавками – это почти лучший выбор для нарезания резьбы глухих отверстий в гибких и пластичных материалах с длинной стружкой (например, нарезание резьбы в нержавеющей стали). Основное внимание здесь уделяется нарезанию резьбы малого и среднего размера (≤M36).
• Метчики со спиральной канавкой больше подходят для обработки резьбы без сквозных отверстий (также называемой глухими отверстиями), а стружка во время обработки выводится вверх. Фактический передний угол резания метчика будет увеличиваться по мере увеличения угла наклона спирали из-за угла наклона спирали.
• Опыт подсказывает: для обработки материалов с более высокой твердостью угол наклона спирали должен быть меньше, обычно около 30 градусов, чтобы обеспечить жесткость и продлить срок службы метчика.
• Для обработки цветных металлов, таких как медь, алюминий, магний и цинк, которые являются не очень твердыми материалами, угол наклона спирали должен быть более широким, около 45 градусов, а резка более острой, подходящее удаление стружки.

Метчики Heygo со спиральной флейтой

3, метчики со спиральным концом

Метчики спиральные также называются концевыми метчиками, характеризующимися открытием клиновидной канавки на головке метчика с прямой канавкой, изменением формы режущего конуса, и стружка выводится вперед нарезкой. Подходит для нарезания резьбы сквозных отверстий и глубокой резьбы.

Преимущества метчиков спирально-точечных:

• Машинные метчики со спиральным острием имеют высокую скорость резания, стандартный размер и четкий рисунок зубьев.
• Метчики со спиральным острием имеют преимущества высокой прочности, длительного срока службы, высокой скорости резания, стандартного размера, четкого рисунка зубьев (отличные зубья) и т. Д.
• Чипсы не так легко спутываются
• Высокая прочность на изгиб
• Хорошая режущая способность

Применение спиральных метчиков:

• Эффект нарезания резьбы в цветных металлах, нержавеющей стали и черных металлах идеален, и метчики со спиральным острием следует предпочтительно использовать для резьбы сквозных отверстий.
• При обработке резьбы стружка отводится вперед, и для сквозной резьбы следует предпочтительно использовать метчик с наконечником.
• Чипсы быстро образуют скрученные материалы

Хейго Спиральные метчики

4, формирование метчиков

Метчики-формовочные метчики – это разновидность технологии обработки без стружки, в которой для обработки внутренней резьбы используется обработка металлов давлением, называемая метчиками для винтов.

В отличие от трех вышеперечисленных метчиков, метод нарезания резьбы метчиками заключается в выдавливании формы внутренней резьбы забоя за счет пластической деформации самого материала. Следовательно, целевой обрабатывающий материал не может быть слишком твердым.

Преимущество формовочных метчиков:

• Резьба, выдавливаемая формовочным метчиком, имеет гладкую поверхность, хорошую точность, износостойкость, сопротивление разрыву и высокую прочность. Он широко используется в электронной и пластмассовой промышленности.
• Чипы не генерируются, поэтому можно устранить 90% проблем обработки.
• Резьбовые отверстия, обработанные методом экструзионного формования, обладают высокой прочностью на растяжение и сдвиг, а также хорошей шероховатостью обработанной поверхности.

Недостатки метчиков-формовщиков:

Поскольку это экструзионное формование, на верхней части обработанной внутренней резьбы есть мелкие канавки, поэтому он не подходит для видов работ, требующих высокой герметичности.

Применение формовочных метчиков:

• Подходит для обработки материалов с меньшей прочностью, таких как нарезание резьбы из алюминиевого сплава,
• Материалы с правильной пластичностью (алюминиевый сплав, медные детали, низкоуглеродистая и среднеуглеродистая сталь)
• Нарезание глухих и сквозных отверстий

Материалы Thread Tap

Обычно используемые материалы для метчиков – это различные быстрорежущие стали (HSS) и твердые сплавы. Его твердость варьируется в зависимости от материала: обычная быстрорежущая сталь: 62 ~ 64HRC, кобальтсодержащая быстрорежущая сталь: 67 ~ 68HRC и твердый сплав: 69 ~ 79HRC.

Подобно твердосплавным инструментам, постепенно заменяющим инструменты из быстрорежущей стали при токарной обработке с ЧПУ, твердосплавные метчики также начали все больше использоваться для обработки резьбовых отверстий.

По сравнению с метчиками из быстрорежущей стали твердосплавные метчики имеют более высокую твердость и большую хрупкость. Для нарезания резьбы используйте твердосплавные метчики. Проблема с удалением стружки. Тем не менее, метчики из цементированного карбида очень полезны для нарезания резьбы в чугуне и материалах из алюминиевых сплавов, и основной формой повреждения метчиков является механический износ.

В автомобильной промышленности многие детали из чугуна и алюминиевых сплавов, твердосплавные метчики используются для увеличения срока службы инструмента. При обработке деталей из этих материалов твердосплавные метчики имеют более длительный срок службы, чем метчики из быстрорежущей стали, в автомобильной промышленности сокращение времени смены инструмента при проталкивании проволоки является существенным фактором, а длительный срок службы метчиков из твердосплавной проволоки минимизирует время смены инструмента.

1, метчики HSS

Быстрорежущая сталь (HSS) – более популярный материал для изготовления метчиков. Хотя метчики из быстрорежущей стали имеют недостатки, связанные с высокой температурой и вибрацией, они все же могут сохранять свою целостность во время нарезания резьбы. Существуют различные виды быстрорежущей стали с разной твердостью.

По разным материалам, обычная быстрорежущая сталь: 62 ~ 64HRC, кобальтсодержащая быстрорежущая сталь: 67 ~ 68HRC, но основные «компоненты» включают высокоуглеродистую инструментальную сталь, вольфрам, хром, ванадий и железо.

Метчик HSS лучше всего подходит для проникновения в относительно мягкие металлы, такие как легированная сталь, чугун, медь, магний

Для нарезания внутренней резьбы в чугуне или других пластичных материалах можно использовать HSS с нитридно-оксидной обработкой, которая помогает предотвратить износ метчика. Другие покрытия, такие как нитрид титана (или нитрид алюминия-титана), также могут повысить долговечность метчика.

Метчики для резьбы Heygo HSS

2, карбидные метчики

Цементированный карбид намного плотнее быстрорежущей стали и обладает высокой сопротивляемостью трению и жаропрочности.

Несмотря на устойчивость к абразивным материалам, твердый карбид, как и другие материалы для метчиков, имеет тенденцию становиться хрупким и не выдерживает вибрации. Поэтому твердосплавные метчики следует использовать только с современным высокоскоростным режущим оборудованием с минимальной вибрацией во время работы.

Твердосплавные метчики могут обрабатывать множество различных материалов, таких как нарезание резьбы из легированной стали, алюминия, латуни, углеродистой стали, чугуна, меди, закаленной стали, инконеля, никеля (и другого твердого сплава), спеченного материала, нержавеющей стали и титана. .

3. Метчики из карбида в сравнении с метчиками из быстрорежущей стали

• Метчик из твердого сплава дороже метчика из быстрорежущей стали,
• Метчики из цементированного карбида обладают сверхпрочностью.
• Острая режущая кромка метчиков из твердого сплава длиннее, чем у метчиков из быстрорежущей стали.
• Использование твердосплавных метчиков означает, что вам понадобится меньше метчиков и меньше времени на замену метчиков.
• Выдерживают гораздо более высокие температуры, чем HSS.
• Он работает с более высокой скоростью резания, чем HSS.
• Обеспечивает более чистые и гладкие края, чем HSS.

Thread Размер метчика

Технические характеристики размеров резьбовых метчиков включают метчики с метрической и дюймовой резьбой. Например, метрические метчики M8 * 1.2, где M – код треугольной резьбы, 8 – диаметр метчика, а 1.2 – шаг метчика в мм. Например, для дюймового метчика 5 / 16-18 диаметр метчика составляет 5/16 дюйма, а 18 за ним означает, что в 18 дюйме 1 резьбы.

Вы можете найти больше таблиц размеров резьбовых метчиков:

Размер крана	Базовый майор диаметр (мм)	Основной основной диаметр (Дюйм)	мм на резьбу	Размер сверла (Мкм)	Размер сверла (Дюйм)
M1. 6 х 0.35	1,6мм	.0630	.35	1,25мм	#55
M2 х 0.4	2мм	.0787	.4	1,6мм	#52
M2.5 х 0.45	2,5мм	.0984	.45	2,05мм	#46
M3 х 0.5	3мм	.1181	.5	2,5мм	#39
M3.5 х 0.6	3,5мм	.1378	.6	2,9мм	#32
M4 х 0.7	4мм	.1575	.7	3,3мм	#30
M5 х 0.8	5мм	.1969	.8	4,2мм	#19
M6 х 1	6мм	.2362	1	5мм	#8
M8 х 1.25	8мм	.3150	1.25	6,8мм	H
M8 х 1	8мм	.3150	1	7мм	J
M10 х 1.5	10мм	.3937	1.5	8,5мм	R
M10 х 1.25	10мм	. 3937	1.25	8,8мм	11/32
M12 х 1.75	12мм	.4724	1.75	10,2мм	13/32
M12 х 1.25	12мм	.4724	1.25	10,8мм	27/64
M14 х 2	14мм	.5512	2	12мм	15/32
M14 х 1.5	14мм	.5512	1.5	12,5мм	1/2
M16 х 2	16мм	.6299	2	14мм	35/64
M16 х 1.5	16мм	.6299	1.5	14,5мм	37/64
M18 х 2.5	18мм	.7087	2.5	15,5мм	39/64
M18 х 1.5	18мм	.7087	1.5	16,5мм	21/32
M20 х 2.5	20мм	.7874	2.5	17,5мм	11/16
M20 х 1.5	20мм	.7874	1.5	18,5мм	47/64
M22 х 2. 5	22мм	.8661	2.5	19,5мм	49/64
M22 х 1.5	22мм	.8661	1.5	20,5мм	13/16
M24 х 3	24мм	.9449	3	21мм	53/64
M24 х 2	24мм	.9449	2	22мм	7/8
M27 х 3	27мм	1.0630	3	24мм	15/16
M27 х 2	27мм	1.0630	2	25мм	1

Таблица допусков метчиков резьбы

Метчики машинные обозначены кодом поля допуска диаметра деления: h2, h3 и h4 соответственно указывают на различные положения зоны допуска, но значения допуска равны. Код зоны допуска ручных метчиков – h5, значение допуска, шаг и угловая погрешность больше, чем у машинных метчиков, а материал, термообработка и производственный процесс не так хороши, как у машинных метчиков. h5 не может быть помечен как требуемый. Классы зоны допуска внутренней резьбы, которые могут быть обработаны зоной допуска шага метчика, следующие:

Код зоны допуска метчика применяется к классу зоны допуска внутренней резьбы:

Код допуска Tap	Код допуска внутренней резьбы
h2	4H, 5H
h3	5 г, 6 ч
h4	6Г, 7Ч, 7Г
h5	6H, 7H

Таблица допусков крана

Покрытия для резьбовых метчиков

Большинство из производители резьбовых метчиков выпускаем метчики с покрытием, которые значительно увеличили срок службы, и режем метчики без покрытия. Метчики неодинакового диаметра имеют разумное распределение режущей нагрузки, высокое качество обработки, но высокую стоимость изготовления.

Упомянутая выше геометрия метчика в сочетании с уникальной поверхностью покрытия (например, TiN, TiCN, CrN или TiAlN) может значительно увеличить срок службы метчика. Эти термостойкие гладкие покрытия снижают усилия резания и позволяют нарезать резьбу на более высоких скоростях. Разработка новых высокопроизводительных метчиков резко увеличила скорость и мощность шпинделей станков.

1, TiCN (нитрид углерода титана)-сине-серый, покрытие PVD, покрытие многослойное с слоистой структурой. Метчики с покрытием из TiCN обычно используются для нарезания резьбы по труднообрабатываемым материалам, например, для нарезания резьбы в закаленной и отпущенной стали, износостойкой стали и т. Д.

2, TiAlN (нитрид титана и алюминия) -Внешний вид фиолетовый и черный. Также используется технология PVD. Метчики с покрытием TiAlN в основном используются для нарезания резьбы по металлу в отливках, например, для нарезания резьбы в чугуне и литом алюминии, износостойких материалах, а общая охлаждающая способность при высокой температуре и высокой скорости резания не является хорошей. Это покрытие – лучший выбор;

3, TiN (нитрид титана)-золотистый внешний вид, использование процесса PVD-покрытия, простота изготовления, низкая стоимость, широкий диапазон применения, как правило, может увеличить срок службы крана примерно на 300%. Метчики с резьбой TiN также обеспечивают дополнительную стойкость к тепловому повреждению и уменьшают трение в головке метчика, что обеспечивает высокую смазывающую способность и увеличивает отвод стружки в более мягких материалах.

4, Vap (испарение)– высокотемпературная окислительная обработка, то есть кран помещается в высокотемпературный водяной пар 530 ℃ для образования черного Fe3O4 на поверхности крана. Основная функция – абсорбция смазочно-охлаждающей жидкости для увеличения смазывающей способности и предотвращения резания. Образование и адгезия конкреций имеет широкий спектр применения, особенно при выпуске резьбы из сталей средней и низкой прочности. Эффект особенно значителен;

5, CH (аморфный углерод)-Аморфный углерод похож на алмаз. Внешний вид темно-серый. При использовании процесса PVD толщина покрытия составляет 1-2 мкм, а твердость составляет около 2500HV. В основном используется для нарезки резьбы по цветным металлам и алюминию и материалам из его сплавов.

Как правильно обслуживать метчики с резьбой?

1. При нарезании резьбы на торцевом отверстии должна быть снята фаска; метчик должен быть соосен отверстию в заготовке; В начале нарезания резьбы следует прикладывать осевое давление, чтобы метчик врезался. После нескольких оборотов осевое усилие не требуется.

2. После калибровки часть метчика попадает в отверстие под винт. Каждые пол-оборота он будет возвращать 1/4 или 1/2 оборота на один оборот, так что фишки будут разбиты, а затем постучат вниз; при нарезании сквозного отверстия его необходимо часто вынимать. Нарезайте для удаления стружки.

3. При нарезании резьбы по стальной заготовке добавьте смазочно-охлаждающую жидкость. При постукивании по чугунным заготовкам добавьте немного керосина; после использования первого метчика, при использовании второго или третьего метчика его необходимо вкрутить в отверстие для винта.

4. При нарезании резьбы конец заготовки должен быть скошен, а торец нарезания резьбы должен быть перпендикулярен оси заготовки; осевое давление должно быть приложено в начале нарезания резьбы, и вращающая сила должна быть соответственно больше; Когда нарезка резьбы обрезает нить на заготовке, не прилагайте большего давления.

5. Чтобы измельчить стружку и удалить ее при нарезании резьбы, зубья следует часто переворачивать.

6. Заготовка должна быть надежно закреплена на зажимах и приспособлениях; когда кран сломан, не прикасайтесь к поврежденному месту руками, используйте зажим или дырокол, чтобы удалить его, и наденьте защитные очки, когда провод сломан.

Определение и значение маркера

— Merriam-Webster

маркер ˈmär-kər

1

: тот, который отмечает

2

: что-то, что используется для маркировки: например,

а

: тип фломастера, который делает широкие линии

нарисовал дерево зеленым и коричневым маркерами

использовал несмываемый маркер для надписей на коробках

б

: любые швейные приспособления для изготовления или обозначения направляющих

булавочный маркер для подгибки краев

3

: смысл очков 7

конкретно : run

4

: долговая расписка, долговая расписка

5

: что-то, что служит для идентификации, предсказания или характеристики: например,

3

2 а

: биомаркер

б

: генетический маркер

Синонимы

• этикетка
• тег
• ticket

Просмотреть все синонимы и антонимы в тезаурусе

Примеры предложений

Акцент человека может быть маркером социального класса.

маркеры на образцах горных пород и минералов старые и выцветшие

Недавние примеры в Интернете С использованием надлежащего надзора и переоценки культура безопасности полетов должна перейти к восприятию услуг по охране психического здоровья как маркера для хорошего самочувствия и профилактики, а не риска и болезней. — Уильям Р. Хоффман, 9 лет.0083 Scientific American , 22 ноября 2022 г. В основном он использовался как эстетический элемент, чтобы игра выглядела лучше, или как маркер в играх со сменой дня и ночи. — Джереми Синьор,

Washington Post , 16 ноября 2022 г. В то время как уровень рождаемости в каждом штате снизился, в Огайо дела обстоят лучше, чем в других, и его средний статус квалифицирует его как маркера 9.0084 статуса страны. — Закари Смит, , Кливленд, , 13 ноября 2022 г. Так, ветеринары используют его как маркер для увеличения сердца, болезней сердца и застойной сердечной недостаточности. — Ли Пикетт, Vmd, Arkansas Online , 7 ноября 2022 г. Ее образ служил визуальным маркером этой смелой и жизнерадостной эпохи, подчеркнутой шикарным мандариновым маникюром, который напомнил о более ярких оттенках сезона. — Калин Ван Пэрис, 9 лет.0083 Vogue , 3 ноября 2022 г. Консервированный, необученный, даже наивный язык является в этом контексте маркером аутентичности, прикосновением к природе. — Макс Норман, The New Yorker , 23 ноября 2022 г. Но с уходом Бухари с поста президента его правительство, похоже, разработало проект, и сделка с Эфиопскими авиалиниями стала ключевым маркером . — Александр Онукву, 9 лет.0083 Кварц , 17 ноября 2022 г. Борода плей-офф — это маркер времени, то есть позволяет вашей растительности на лице стать календарем. — Гаррет Манс, Men’s Health , 10 ноября 2022 г. Узнать больше

Эти примеры предложений автоматически выбираются из различных онлайн-источников новостей, чтобы отразить текущее использование слова «маркер». Мнения, выраженные в примерах, не отражают точку зрения Merriam-Webster или ее редакторов. Отправьте нам отзыв.

История слов

Первое известное использование

15 век, в значении, определенном в смысле 1

Путешественник во времени

Первое известное использование маркер был в 15 веке

Другие слова того же века рынок

маркер

маркерная кровать

Посмотреть другие записи рядом

Процитировать эту запись

Стиль

MLAЧикагоAPAMМерриам-Вебстер

«Маркер». Словарь Merriam-Webster.com , Merriam-Webster, https://www. merriam-webster.com/dictionary/marker. По состоянию на 21 декабря 2022 г.

Копия цитирования

Детское определение

маркер

существительное

маркер ˈmär-kər

1

: тот, который маркирует

2

: что-то, что используется для маркировки

Medical Definition

маркер

существительное

маркер ˈmär-kər

: то, что служит для идентификации, предсказания или характеристики

поверхностный маркер на клетке, который действует как антиген

: как

а

: биомаркер

Недавнее открытие серологического 9Маркер 0083 для вируса гепатита С значительно повысил точность диагностики этой формы гепатита. — Гэри П. Вормсер, письмо , Журнал Американской медицинской ассоциации

. б

: генетический маркер

Идея генетического анализа сцепления состоит в том, чтобы увидеть, наследуется ли какой-либо конкретный маркер , который служит указателем для определенного участка хромосомы, последовательно вместе с болезнью … — Лесли Робертс, Наука

также называется маркерный ген

Еще от Merriam-Webster о

marker

Нглиш: Перевод marker для говорящих на испанском языке

Britannica.com: Энциклопедическая статья о marker

Последнее обновление: 11 дек. 2022 – Обновлены примеры предложений

Подпишитесь на крупнейший словарь Америки и получите тысячи дополнительных определений и расширенный поиск без рекламы!

Merriam-Webster без сокращений

снаряжение

См. Определения и примеры »

Получайте ежедневно по электронной почте Слово дня!

---

Большая британская викторина по словарному запасу

• Названный в честь сэра Роберта Пиля, как называется британская полиция?

• Бобби Пилхеды
• Робби Берти

Прослушайте слово и напечатайте его. Сколько вы можете получить правильно?

ПРОЙДИТЕ ТЕСТ

Сможете ли вы составить 12 слов из 7 букв?

ИГРА

Из чего сделаны маркеры?

ИСКУССТВО И КУЛЬТУРА — Развлечения

Задумывались ли вы когда-нибудь…

• Когда были изобретены фломастеры?
• Из чего сделаны маркеры?
• Как изготавливаются ароматические маркеры?

Теги:

Просмотреть все теги

• Наука,
• Физические науки,
• Искусство и культура,
• Развлечения,
• Маркер,
• Волшебный маркер,
• Ли Ньюман,
Патент
• ,
• Маркировочная ручка,
• Бенджамин Паскач,
• Уолтер Дж. Де Грофт,
• Сидни Розенталь,
• Чернила,
• Трубка,
• Пластик,
• Пигмент,
• Краситель,
• Смола,
• Растворитель,
• Войлок,
• Запах,
• Эстер,
• Наука,
• Физические науки,
• Искусство и культура,
• Развлечения,
• Маркер,
• Волшебный маркер,
• Ли Ньюман,
Патент
• ,
• Маркировочная ручка,
• Бенджамин Паскач,
• Уолтер Дж. Де Грофт,
• Сидни Розенталь,
• Чернила,
• Трубка,
• Пластик,
• Пигмент,
• Краситель,
• Смола,
• Растворитель,
• Войлок,
• Запах,
• Эстер

Сегодняшнее чудо дня было вдохновлено Юноной. Juno Wonders , “ Из чего сделаны маркеры? ”Спасибо, что ДУМАЕТЕ вместе с нами, Юнона!

Некоторые из них являются постоянными. Другие можно протереть или смыть. Они бывают любого цвета, а иногда и любого запаха, который только можно вообразить. А некоторые из них даже волшебные! Правильно, сегодняшнее чудо дня посвящено одному из самых популярных товаров для искусства и офиса — маркеру.

Если вы похожи на многих детей, вы, вероятно, уже сталкивались с изрядной долей фломастеров. Возможно, вы использовали их, чтобы писать на доске для сухого стирания или раскрашивать художественный проект. Но вы когда-нибудь останавливались, чтобы ЗАДУМАТЬСЯ, откуда именно взялись маркеры?

Ранними маркерами было нелегко писать, что делало их довольно непопулярными. Ли Ньюман запатентовал первую маркерную ручку в 1910 году, а Бенджамин Паскач изготовил фонтанную кисть в 1926 году. Более поздняя форма маркировочной ручки была создана Уолтером Дж. Де Грофтом в 1919 году.44. Ни один из этих продуктов не стал коммерческим, но они заложили основу для современного разнообразия маркеров.

Когда в 1953 году Magic Marker появился на прилавках магазинов, все изменилось. Этот маркер, изобретенный Сиднеем Розенталем, состоял из стеклянной трубки, наполненной чернилами, и фетрового наконечника. Что сделало его «волшебным»? Эта часть названия маркера произошла от его способности писать на любой поверхности.

Конечно, современные маркеры немного отличаются от первого Magic Marker. Вы, вероятно, знакомы с внешним видом маркера — пластиковой трубкой и колпачком, который вы держите в руках. Но что входит в состав маркера, чтобы заставить его работать?

Внутри этой пластиковой трубки находится абсорбирующий материал. Он содержит чернила, которые придают каждому маркеру свой цвет. Сами чернила состоят из пигмента или красителя, чтобы придать им цвет, смолы, чтобы они прилипали к поверхности для письма, и растворителя, чтобы чернила проходили через маркер.

Пластиковая крышка закрывает один конец маркера, а войлочный наконечник позволяет писать другим концом. Как только пластиковый колпачок, соответствующий чернилам, покроет наконечник, маркер готов к использованию.

Итак, теперь мы знаем, как маркеры получают свой цвет. А как насчет ароматных маркеров? Как же они работают? Ароматические маркеры производятся таким же образом, с добавлением эфира. При добавлении в чернила сложных эфиров маркеры приобретают запах винограда, черники или яблока.

Какой ваш любимый способ использовать маркеры? Рисуете ли вы картины для членов вашей семьи? Писать письма своим друзьям? Оставлять заметки на доске для учителя? В следующий раз, когда вы будете использовать маркер, подумайте о том, что ушло на его изготовление. Возможно, вы начнете ценить этот популярный предмет искусства совершенно по-новому!

Common Core, Научные стандарты следующего поколения и Национальный совет по социальным исследованиям.»> Стандарты: NGSS. PS1.A, CCRA.R.4, CCRA.L.3, CCRA.L.6, CCRA.R.1, CCRA.R.2, CCRA.W.2, CCRA.W.4, CCRA .L.1, CCRA.L.2, CCRA.SL.1, CCRA.R.10, NCAS.VA-Cr1.2

Интересно, что дальше?

Завтрашнее чудо дня не просто великолепно — это AMAZON!

Попробуйте

Обязательно найдите взрослого друга или члена семьи, который поможет вам с одним или несколькими из следующих заданий:

• Возьмите пачку фломастеров и потренируйтесь раскрашивать! Попросите друга или члена семьи помочь вам распечатать раскраску или нарисовать свою собственную картинку. Затем позвольте своему воображению руководить вашим искусством. Когда вы закончите, повесьте свою картину в таком месте, где ваши друзья и члены семьи смогут ею любоваться.
• Какие ароматы вам нравятся? Апельсин? Лимон? Лаванда? Что, если бы ваше письмо могло пахнуть вашим любимым ароматом? Это возможно после того, как вы сделаете свои собственные ароматические маркеры! Попросите друга или члена семьи помочь вам. Затем наслаждайтесь письмом или раскрашиванием (и нюхом!), используя свое творение.
• Теперь вы знаете, как делают маркеры. Но как насчет другого любимого предмета для творчества — цветных карандашей? Узнайте больше о цветных карандашах и о том, как они изготавливаются. Затем подумайте о различиях между маркерами и мелками. Составьте список или напишите абзац, описывающий сходства и различия между маркерами и мелками. Затем объясните, что вы написали другу или члену семьи.

Wonder Sources

• https://sciencing.com/contained-permanent-marker-5070622.html (по состоянию на 22 октября 2019 г.)
• https://www.artnfly.com/blogs/tutorials/a- Brief-review-of-marker-history (по состоянию на 23 октября 2019 г.)
• https://science.howstuffworks.com/innovation/science-questions/question563.htm (по состоянию на 22 октября 2019 г.)
• https:// bcachemistry.wordpress.com/2014/05/29/the-science-of-scented-markers/ (по состоянию на 22 октября 2019 г. )

Ты понял?

Проверьте свои знания

Wonder Contributors

Благодарим:

Коул, Китти, Джедди и Габг
за вопросы по сегодняшней теме Wonder!

Удивляйтесь вместе с нами!

Что вас интересует?

Wonder Words

• аромат
• фундамент
• растворитель
• пигмент
• смола
• сложный эфир
• запатентовано
• серийно
• абсорбент

Примите участие в конкурсе Wonder Word

Оцените это чудо

Поделись этим чудом

×

ПОЛУЧАЙТЕ СВОЕ ЧУДО ЕЖЕДНЕВНО

Подпишитесь на Wonderopolis и получайте Чудо дня® по электронной почте или SMS

Присоединяйтесь к Buzz

Не пропустите наши специальные предложения, подарки и рекламные акции.
