Как паять светодиодные ленты: Правильная пайка светодиодных лент. Пайка светодиодной ленты — ошибки и правила. Коннекторы, когда без них нельзя?

Как разрезать, подключить и запитать светодиодные ленты

Что такое светодиодная лента?

Гибкая светодиодная лента изготовлена ​​из FPC в качестве собранной печатной платы, а в качестве источника света используется светодиод высокой яркости. Толщина светодиодной ленты всего лишь толщина монеты, и она не занимает места. Гибкую светодиодную ленту можно разрезать, а также удлинить, не влияя на свет. Поскольку материал FPC мягкий, светодиодную ленту можно свободно сгибать, складывать, скручивать, перемещать и растягивать в трехмерном пространстве, не ломая. Он подходит для неровных мест и небольших пространств. Поскольку его можно произвольно сгибать и скручивать, он идеально подходит для различных узоров в рекламе и других украшениях.

Светодиодные ленты широко используются в самых разных областях. Нам часто нужно разрезать светодиодную ленту в соответствии с нашими требованиями, когда мы используем светодиодные ленты. Но некоторые новички не умеют резать, соединять и зажигать светодиодные ленты. Эта статья здесь, чтобы помочь этим людям решить проблему.

Статья в основном разделена на 2 части:
Часть 1: Разрежьте, соедините и запитайте светодиодные ленты с помощью пайки
Часть 2: Разрезать, соединить и запитать светодиодные ленты без пайки

Что такое светодиодная лента?

Где можно разрезать светодиодную ленту?

Часть 1: Разрежьте, соедините и запитайте светодиодные ленты с помощью пайки

1.1 Разрежьте, подключите и включите светодиодную ленту IP20 без водонепроницаемой SMD пайки.

1.2 Разрежьте, подключите и включите светодиодную ленту COB со степенью защиты IP20, не влагозащищенную, с помощью пайки.

1.3 Разрежьте, соедините и запитайте светодиодную ленту SMD с силиконовым покрытием IP52 с помощью пайки

1.4 Разрежьте, соедините и запитайте светодиодную ленту SMD из силиконовой трубки IP65 с помощью пайки

1. 5 Обрежьте, подключите и запитайте термоусадочную трубку IP65H SMD светодиодной лентой с помощью пайки

1.6 Разрежьте, соедините и запитайте силиконовую трубку IP67 и светодиодную ленту SMD с силиконовым наполнением с помощью пайки

Часть 2: Разрежьте, соедините и запитайте светодиодные ленты с помощью разъема без пайки

2.1 Разрежьте, подключите и запитайте светодиодные ленты COB со степенью защиты IP20, без защиты от пайки.

2.2 Разрежьте, подключите и запитайте светодиодные ленты SMD с силиконовым покрытием IP52 с помощью разъема без пайки

2.3 Разрезать, подключить и запитать светодиодные ленты SMD из силиконовой трубки IP65 с помощью разъема без пайки

2.4 Разрежьте, подключите и запитайте светодиодные ленты SMD с силиконовым наполнением IP67 с помощью разъема без пайки

Часто задаваемые вопросы

Заключение

Где можно разрезать светодиодную ленту?

Прежде чем резать светодиодную ленту, убедитесь, что купленную светодиодную ленту можно разрезать. В противном случае обрезка светодиодной ленты может привести к ее непригодности. Также всегда не забывайте отключать электропитание; очень опасно резать светодиодную ленту, которая напрямую подключена к блоку питания.

Обычно светодиодная лента делится на 5 В, 12 В, 24 В в зависимости от напряжения.
5В – это один светодиод на разрез
12В – это три светодиода на разрез
24 В — это шесть или семь светодиодов на разрез.

И светодиодная лента будет иметь черную линию и отметку ножницами в месте разреза.
При резке светодиодной ленты очень важно резать только в заданном положении. Прорезка через или до места разреза приведет к отсутствию электропроводности к следующему участку.

Часть 1: Разрежьте, соедините и запитайте светодиодные ленты с помощью пайки

1.1 Разрежьте, подключите и включите светодиодную ленту IP20 без водонепроницаемой SMD пайки.

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 5: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 6: Пайка светодиодной ленты из двух частей с помощью электрического утюга
Шаг 7: Зажгите светодиодную ленту для проверки

1.

2 Разрежьте, подключите и включите светодиодную ленту COB со степенью защиты IP20, не влагозащищенную, с помощью пайки.

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте COB
Шаг 3: Отрежьте светодиодную ленту COB.
Шаг 4: Припаивание кабеля к светодиодной ленте COB электрическим утюгом
Шаг 5: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 6: Пайка светодиодной ленты COB, состоящей из двух частей, с помощью электрического утюга.
Шаг 7: Зажгите светодиодную ленту для проверки

1.3 Разрежьте, соедините и запитайте светодиодную ленту SMD с силиконовым покрытием IP52 с помощью пайки

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Удалите силикон с площадки для светодиодной ленты.
Шаг 5: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 6: Залейте силиконом светодиодную ленту.
Шаг 7: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 8: Пайка светодиодной ленты из двух частей с помощью электрического утюга
Шаг 9: Зажгите светодиодную ленту для проверки

1.

4 Разрежьте, соедините и запитайте светодиодную ленту SMD из силиконовой трубки IP65 с помощью пайки

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4. Снимите клейкую ленту 3M.
Шаг 5: Залейте силиконом светодиодную ленту и торцевую крышку.
Шаг 6: Вставьте светодиодную ленту в силиконовую заглушку
Шаг 7: Очистите светодиодную ленту от силикона
Шаг 8: Отрежьте силиконовую трубку от полоски.
Шаг 9: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 10: Залейте силиконом светодиодную ленту и торцевую крышку.
Шаг 11: Зажгите светодиодную ленту для проверки

1.5 Обрежьте, подключите и запитайте термоусадочную трубку IP65H SMD светодиодной лентой с помощью пайки

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Отрежьте термоусадочную трубку от светодиодной ленты.
Шаг 5: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 6: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 7: Пайка светодиодной ленты из двух частей с помощью электрического утюга
Шаг 8: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 9: Зажгите светодиодную ленту для проверки

1.

6 Разрежьте, соедините и запитайте силиконовую трубку IP67 и светодиодную ленту SMD с силиконовым наполнением с помощью пайки

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4. Снимите клейкую ленту 3M.
Шаг 5: Залейте силиконом светодиодную ленту и торцевую крышку.
Шаг 6: Вставьте светодиодную ленту в силиконовую заглушку
Шаг 7: Очистите светодиодную ленту от силикона
Шаг 8: Отрежьте немного силикона от полоски.
Шаг 9: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 10: Залейте силиконом светодиодную ленту и торцевую крышку.
Шаг 11: Зажгите светодиодную ленту для проверки

Часть 2: Разрежьте, соедините и запитайте светодиодные ленты с помощью разъема без пайки

2.1 Разрежьте, подключите и запитайте светодиодные ленты COB со степенью защиты IP20, без защиты от пайки.

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте початка
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Снимите ленту 3M со светодиодной ленты.
Шаг 5: Вставьте светодиодную ленту cob в разъемы без пайки.
Шаг 6: Зажгите светодиодную ленту для проверки

2.2 Разрежьте, подключите и запитайте светодиодные ленты SMD с силиконовым покрытием IP52 с помощью разъема без пайки

2.3 Разрезать, подключить и запитать светодиодные ленты SMD из силиконовой трубки IP65 с помощью разъема без пайки

2.4 Разрежьте, подключите и запитайте светодиодные ленты SMD с силиконовым наполнением IP67 с помощью разъема без пайки

Часто задаваемые вопросы

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, почти все светодиодные ленты можно разрезать. Но вы должны разрезать светодиодную ленту по линии разреза.

Да, их можно разрезать на определенную длину по линии разреза. Расстояние между линиями разреза будет варьироваться в зависимости от светодиодной ленты. 50 мм, 25 мм более распространены на рынке.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Да, ты можешь. Но вы должны разрезать светодиодную ленту по линии разреза.
Почти все светодиодные ленты имеют черную линию среза и след от ножниц на поверхности печатной платы.

Нет, не все светодиодные ленты можно разрезать.
Почти все светодиодные ленты можно разрезать, а разрезаемая светодиодная лента имеет черную линию разреза и след от ножниц на поверхности печатной платы.
Но некоторые из немногих светодиодных лент, которые поставляются без резисторов, предназначены для работы с источниками питания постоянного тока, и на них нет обрезанных проводов и следов от ножниц. Эти светодиодные ленты нельзя разрезать.

Нет, вы должны разрезать светодиодную ленту по линии разреза. В противном случае некоторые части светодиодной ленты больше не будут работать.

Да, но вы должны разрезать светодиодную ленту по линии разреза.

Разрежьте светодиодную ленту по линии среза. Иногда на линии разреза есть след от ножниц.

Отрежьте светодиодную ленту по линии разреза, используя только ножницы.

Существует два основных способа подключения светодиодных лент.
Способ 1: Пайка паяльником.
Способ 2: Использование непаянных разъемов.

Существует два основных способа подключения светодиодных лент.
Способ 1: Пайка паяльником.
Способ 2: Использование непаянных разъемов.

Соединить светодиодные ленты можно с помощью пайки с помощью паяльника.

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Снимите ленту 3M со светодиодной ленты.
Шаг 5: Вставьте светодиодную ленту в разъемы без пайки и закройте разъемы.
Шаг 6: Зажгите светодиодную ленту для проверки
Для более подробной информации, пожалуйста, проверьте здесь.

Шаг 1: Измерьте длину
Шаг 2: Найдите место разреза на светодиодной ленте
Шаг 3: Отрежьте светодиодную ленту
Шаг 4: Припаиваем кабель к светодиодной ленте электрическим утюгом
Шаг 5: Прикрепите термоусадочную трубку для защиты точки пайки
Шаг 6: Пайка светодиодной ленты из двух частей с помощью электрического утюга
Шаг 7: Зажгите светодиодную ленту для проверки
Для более подробной информации, пожалуйста, проверьте здесь.

Вы можете подключить светодиодные ленты с помощью беспаечных разъемов.
Для более подробной информации, пожалуйста, проверьте здесь.

Шаг 1: Подготовьте инструменты для пайки
Шаг 2: Очистка паяльника
Шаг 3: Закрепите светодиодную ленту
Шаг 4: Лудите кабель и медную прокладку печатной платы
Шаг 5: Припаивание кабеля к медной площадке печатной платы
Шаг 6: Зажгите светодиодную ленту, чтобы проверить припой
Шаг 7: Прикрепите термоусадочную трубку к месту пайки
Шаг 8: Снова зажгите светодиодную ленту, чтобы проверить припой
Для более подробной информации, пожалуйста, проверьте здесь.

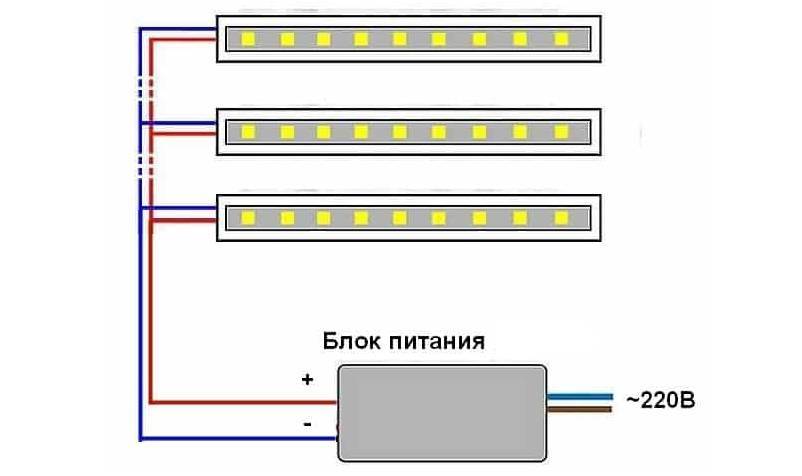

Способ 1: несколько светодиодных лент, подключенных параллельно к одному источнику питания
Способ 2: середина длинной светодиодной ленты, подключенная к блоку питания
Способ 3: Используйте несколько источников питания с различными светодиодными лентами.

Нужно переплести провода светодиодной ленты с выходными проводами блока питания светодиодов и обмотать их изолентой.

Шаг 1: Отключите блок питания светодиода от сети.
Шаг 2: Убедитесь, что выходное напряжение источника питания светодиода и входное напряжение светодиодной ленты совпадают.
Шаг 3: Подключите выходной провод источника питания светодиода к проводу светодиодной ленты и убедитесь, что положительный и отрицательный контакты правильно подключены.
Шаг 4: Включите питание и проверьте

Шаг 1: Рассчитайте мощность всех светодиодных лент
Шаг 2: Найдите совместимый источник питания, убедитесь, что выходное напряжение такое же, как у светодиодных лент, а мощность 80% больше, чем суммарная мощность светодиодных лент.
Шаг 3: Подключите несколько светодиодных лент к источнику питания параллельно с помощью жесткой проводки или разветвителя.

Заключение

В заключение, светодиодные ленты могут стать отличным способом добавить света и атмосферы в различные помещения. С соответствующими инструментами и расходными материалами любой может легко выполнить задачу по резке и подключению светодиодных лент.

LEDYi производит высококачественные Светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, для светодиодной ленты премиум-класса и светодиодной неоновой ленты, связаться с LEDYi Как можно скорее!

• LinkedIn
• Facebook
• Twitter
• Больше

Есть вопросы или отзывы? Мы хотели бы услышать от вас! Просто заполните форму ниже, и наша дружная команда ответит как можно скорее.

Страница не найдена

Электроизолирующие средства: изоляция и средства защиты

Диэлектрические средства, знаки, плакаты
Изоляционная лента
Системы заземления, устройства электрозащиты
Трубки изолирующие, кембрики
Сельскохозяйственная техника и инвентарь
Газонокосилки, триммеры, кусторезы
Измельчители
Мотокультиваторы, мотоблоки
Воздуходувки
Мотобуры
Опрыскиватели
Садовый инвентарь
Снегоуборщики
Ещё
Электроустановочное оборудование
Вилки бытовые, гнезда, выключатели для бра
Ретро электрика “МезонинЪ”
Розетки, выключатели, рамки, комплектующие и аксессуары
Розеточные модули встраиваемые, колонны, лючки в пол
Розетки и выключатели дистанционного управления
Сетевые фильтры, удлинители, колодки
Тройники, адаптеры, переходники
Штепсельные разъемы: каучук, пластик, для электроплит
Ещё
Электрощитовое оборудование
Боксы пластиковые
Автоматические выключатели
Кнопки, концевики, светосигнальная арматура
Щиты металлические
Плавкие вставки и аксессуары
Приборы учета электроэнергии
Принадлежности для сборки щитов (шины, изоляторы и др.
)
Расцепители и разъединители (выключатели, рубильники)
Устройства защиты цепей
Ещё
Электроинструмент и аксессуары
Инструмент для резки и шлифования (УШМ “болгарки”, штроборезы и т.д)
Инструмент для сверления, закручивания, долбления
Распиловочный и деревообрабатывающий инструмент
Инструмент для шлифовки,полировки и заточки
Гвоздезабивной инструмент
Инструмент для работы с бетоном и другими материалами
Строительные пылесосы, компрессоры, краскопульты
Строительные фены,термоклеевые пистолеты,аппараты для сварки труб (паяльники)
Расходные материалы и запчасти
Ещё
Элементы питания и зарядные устройства

На Вашу эл. почту выслан электронный чек

Для получения заказа необходимо предъявить электронный чек на экране смартфона или в распечатанном виде

Чтобы добавить товар в избранное, вам необходимо авторизоваться.

Вернуться на главную

Как припаять провода к RGB-светильникам вместе

Светодиодные ленты являются неотъемлемой частью электропроводки в вашем доме. Есть много важных моментов для того, чтобы люди могли рассказать о них прозрачно. В этой статье мы обсудим, как паять светодиодные ленты.

Вы можете быстро проверить светодиодные ленты в своем доме, и если вы хотите удлинить проводку, единственный способ – это припаять. Потому что, как только вы закончите пайку, светодиодную ленту можно удлинить или уменьшить в соответствии с вашим предпочтительным дизайном. Кроме того, есть много преимуществ, связанных с пайкой светодиодных лент.

Следующая статья поможет вам понять этапы пайки светодиодных лент.

Как припаять провод к ленте RGB вместе?

Вы можете легко соединить две светодиодные ленты вместе с помощью паяльника и паяльной проволоки. Перед началом работы убедитесь, что проволока и медные точки залудены. После этого осторожно поместите проволоку на медные точки и нагрейте, пока она не расплавится, чтобы соединиться.

Пошаговый процесс

На видео показано, как паять светодиодные ленты с помощью паяльника и припоя. В этом руководстве также объясняется, почему для пайки следует использовать паяльник вместо термофена.

Давайте быстро изучим этапы пайки светодиодных лент. Это поможет вам идеально идентифицировать вещи. Также вы можете сделать это самостоятельно, если у вас есть оборудование для работы. Шаги:

Вот шаги, необходимые для пайки светодиодных лент

Подготовка паяльника

Когда вы начнете припаивать медь к светодиодным индикаторам, убедитесь, что у вас есть подходящие инструменты для работы. Рекомендуется любой паяльник мощностью 30–60 Вт с регулируемой температурой, способный паять при температуре примерно 500–600 °F.

Рекомендуется использовать более прочный утюг, чтобы не тратить много времени на расплавление соединения, которое может привести к повреждению компонентов.

Лужение наконечника

В то же время использование слишком горячего утюга может привести к повреждению компонентов. Эксперты рекомендуют использовать припой с тонкой щеткой и чистить его наконечник паяльником влажной губкой или стальной губкой.

Это поможет вам нагреть провода в соответствии с примечанием точек. Кроме того, вы можете получить помощь от профессионала, если вы ничего не знаете.

Меры предосторожности

Содержание жала паяльника в чистоте имеет решающее значение для предотвращения дублирования паяных соединений. Чтобы ваши соединения были как можно более чистыми и компактными, очищайте наконечник серебряного нагревателя почти ежедневно.

Кроме того, вы должны знать о вещах, прежде чем подключать устройства для пайки. Безопасность всегда играет значительную роль в работе с людьми.

Подготовьте провода, добавив на их концы припой.

Используйте черную ленту, чтобы связать ленту подсветки, чтобы она не смещалась в процессе пайки. Контейнерная многожильная проводка RGB 18-22 AWG путем добавления небольшого количества припоя прямо на многожильный провод после того, как ваш нагревательный элемент достаточно нагреется. Ваш провод теперь должен быть серебристого цвета и больше не будет считаться скрученным после выполнения каждого шага.

Добавьте припой в каждую контактную точку на полосе

Чтобы залужить их, используйте следующую технику: немедленно припаяйте крошечную порцию клея к медным точкам на вашей белой светодиодной лампочке. Припой будет перекрываться, если вы добавите слишком много, что приведет к нежелательным изменениям цвета вашего светодиодного индикатора RGB. Это поможет вам узнать, завершен процесс или нет.

Используйте утюг, чтобы прикрепить провода.

После гальванизации обоих проводов и металлических точек на светодиодном индикаторе RGB пришло время их подключить. Установите провода на медные точки один за другим, а затем направьте паяльную лампу на оба, чтобы расплавить припой и сделать их единым целым.

Убедитесь, что вы делитесь припоем достаточно долго, чтобы избежать холодного припоя.

Осмотрите паяные соединения

Оценка должна выглядеть так, прежде чем правильно соединить провод и светодиодную ленту. Стоит отметить, что его паяные соединения аккуратны и не перекрываются.

Кроме того, этот шаг предназначен для определения того, выполняется ли шаг в идеальном месте или нет. Многие другие вещи делаются, чтобы понять вещи и найти их ошибку.

Шаг 8

Подключите только что припаянную ленту освещения к чему-то вроде хорошей электросети, но вместо этого проверьте соединение, как только оно высохнет. Удалите достаточное количество клея 3M, чтобы загерметизировать каждое паяное соединение и термоусадочный материал. Немного свежего клея будет достаточно, если у вас нет термоусадки.

Сожмите термоусадку с помощью огнестрельного оружия

Сожмите термоусадку с помощью огнестрельного оружия, чтобы защитить паяные соединения, затем снова проверьте качество соединения. Это последний или последний шаг для пайки светодиодных лент. Вы можете внимательно проверить шаги для ваших ссылок, чтобы починить свинцовые полосы.

Вышеуказанные шаги являются обычными и простыми шагами, которым следуют многие люди по всему миру. Вы можете начать свою работу и получить наилучшие результаты при пайке светодиодных лент.

Преимущества пайки светодиодных лент

Пошаговый процесс пайки выполнен. Теперь вы должны проверить преимущества, которые полезны для людей. Это заставит их понять необходимость припаивания светодиодных лент. Преимущества:

• Как многие из нас знают, продукт более полезен для идеального обслуживания деталей. Этот процесс помогает контролировать температуру объекта до идеального размера.
• Показания мощности и температуры продуктов можно быстро найти, чтобы перемещать вещи определенным образом. Более того, люди ищут причудливые, мгновенные варианты для быстрого решения задачи.
• Вы также можете использовать метод электрической пайки, чтобы преодолеть проблемы, если у вас есть трудности с выполнением простых шагов пайки.
• Кроме того, можно измерить форму, структуру или размер, чтобы люди могли понять вещи в совершенстве.

Как припаять провода к RGB-ленте — часто задаваемые вопросы

Можно ли припаивать светодиодные ленты?

Да, их можно паять с помощью термофена. Лучший способ припаять их — использовать термофен около 30 секунд на каждом стыке. Вы также можете использовать паяльник, если вам не нужен инструмент с горячим воздухом.

Как припаять провод к светодиодной ленте?

Припаять провод к светодиодной ленте очень просто. Просто следуйте этим инструкциям: 1. Отрежьте конец каждого провода. 2. Снимите изоляцию с одного конца каждого провода. 3. Скрутите зачищенные концы вместе и припаяйте к полоске. 4. Повторите для всех проводов.

Как спаять 2 светодиодные ленты вместе?

Припаять две светодиодные ленты друг к другу очень просто. Просто выполните следующие действия: 1. Отрежьте один конец каждой полоски. 2. Положите их рядом. 3. Подсоедините положительный (+) провод одной полосы к отрицательному (-) проводу другой полосы. 4. Подсоедините положительный (+) и отрицательный (-) провода. 5. Включите питание полосок. 6. Светодиоды должны загореться!

Как соединить обрезанные светодиодные ленты RGB?

Разветвитель — лучший способ подключения разрезанных полос RGB-подсветки. Это потому, что он имеет несколько портов для разных типов вилок. Если вы используете штекер с одним портом, вам необходимо приобрести кабель-разветвитель.

Чтобы подключить обрезанную полосу света RGB к полосе питания, установите полосу питания в том месте, где вы планируете разместить полосу света. Затем возьмите отрезанный конец световой полосы и вставьте его в удлинитель.

Убедитесь, что металлические контакты удлинителя направлены в ту же сторону, что и металлические контакты удлинителя. После того, как вы вставили световую полосу в удлинитель, включите удлинитель. Световая полоса должна загореться сразу.

Сколько светодиодов можно запитать напряжением 5 В?

В зависимости от того, сколько тока они потребляют, вы можете питать количество светодиодов. Если вы хотите запитать 100 светодиодов, вам нужно не менее 100 мА. Однако, если вы хотите запитать 10 000 светодиодов, вам понадобится всего 1 А.

Итак, сколько вольт требуется для каждого светодиода? Для правильной работы каждого светодиода требуется около 3 В. Таким образом, вам потребуется в три раза больше напряжения, чем количество светодиодов, которые вы хотите запустить. Например, если вы хотите запитать 100 светодиодов, вам потребуется 300 В. Если вы хотите запитать 10 000 светодиодов, вам потребуется 3000 В.

Для питания светодиодов можно использовать любой блок питания. Распространенным источником питания является автомобильный аккумулятор на 12 В. Вы также можете использовать батарею 9 В или даже настенную бородавку. Просто убедитесь, что блок питания обеспечивает достаточный ток (ампер).

Подведение итогов

Наконец, мы подошли к концу, касающемуся деталей, которые людям важнее знать о пайке. Вы даже можете порыться в Интернете, чтобы найти другие подробности, связанные с пайкой светодиодных лент с использованием простых механизмов.

Я надеюсь, что статья «Как паять светодиодные ленты» поможет людям понять некоторые детали, необходимые для выполнения срочной задачи.

Как паять светодиодные ленты: пошаговое руководство

Knowledge

Светодиодные ленты — популярный выбор для самостоятельного освещения. Пайка является важным навыком для соединения проводов со светодиодными лентами. В этом руководстве мы рассмотрим пошаговый процесс пайки светодиодных лент.

Освоение техники пайки медных труб…

Пожалуйста, включите JavaScript

Освоение техники пайки медных труб: пошаговое руководство для начинающих

Содержание

Toggle

9000 8 Какая температура у вас припаять светодиодные ленты?

Рекомендуемая температура пайки для светодиодных лент составляет от 350°C до 400°C (от 662°F до 752°F). Однако важно отметить, что разные типы паяльников могут иметь разные настройки температуры, и подходящая температура также может зависеть от конкретного типа светодиодной ленты и используемой техники пайки.

Как паять светодиодные ленты своими руками?

Соберите материалы

Прежде чем начать, убедитесь, что у вас есть все необходимые материалы и инструменты для завершения проекта. Вот список необходимых вещей:

• Светодиодные ленты
• Паяльник
• Припой
• Кусачки
• Термоусадочная трубка

Резка светодиодных лент

Обязательно разрезать светодиодные ленты в обозначенных точках, чтобы избежать повреждения схемы. Для обрезки светодиодных лент выполните следующие действия:

1. Используйте кусачки, чтобы отрезать светодиодные ленты до нужной длины.
2. Убедитесь, что вы режете в обозначенных точках.
3. Соблюдайте осторожность, чтобы не погнуть и не повредить полоску.

Подготовка проводов

Подготовка проводов — важный этап пайки светодиодных лент. Для подготовки проводов выполните следующие действия:

1. Отрежьте два куска провода нужной длины для каждого соединения.
2. Снимите изоляцию на 1/4 дюйма с каждого конца провода.
3. Скрутите оголенные провода вместе, чтобы образовать плотное соединение.

Пайка светодиодных лент

Пайка — важный этап соединения проводов со светодиодными лентами. Выполните следующие шаги для пайки светодиодных лент:

1. Нагрейте паяльник в течение нескольких минут.
2. Нанесите припой на жало паяльника.
3. Поместите жало паяльника на скрученный провод и нанесите припой на провод.
4. Нанесите припой на контактные площадки светодиодной ленты.
5. Подсоедините витой провод к контактным площадкам светодиодной ленты.

Термоусадочная трубка

Термоусадочная трубка является полезным инструментом для закрытия и фиксации паяных соединений. Выполните следующие шаги для установки термоусадочной трубки:

1. Отрежьте кусок термоусадочной трубки нужной длины.
2. Наденьте трубку на паяное соединение.
3. С помощью фена или зажигалки нагрейте трубку, пока она не сожмется и не закроет соединение.

Как припаять светодиодные ленты к проводу?

Припайка светодиодных лент к проводу — обычная задача при работе над проектами освещения, сделанными своими руками. Он включает в себя подключение проводов к контактным площадкам светодиодной ленты с помощью паяльника и припоя. Вот пошаговая инструкция, как припаять светодиодные ленты к проводу:

Необходимые материалы

• Светодиодная лента
• Провод
• Паяльник
• Припой
• Кусачки
• Термоусадочная трубка

Steps

1. Отрежьте светодиодную ленту нужной длины с помощью кусачек. Убедитесь, что вы разрезаете в обозначенных точках разреза.
2. Отрежьте два куска провода нужной длины для каждого соединения. Зачистите около 1/4 дюйма изоляции с каждого конца провода.
3. Скрутите оголенные провода вместе, чтобы образовать плотное соединение. Это облегчит припайку проводов к светодиодной ленте.
4. Нагрейте паяльник и нанесите небольшое количество припоя на жало паяльника.
5. Поместите жало паяльника на контактную площадку светодиодной ленты и нагревайте его в течение нескольких секунд, пока припой не расплавится.
6. Прижмите скрученный провод к контактной площадке, пока припой еще расплавлен, а затем уберите паяльник. Обязательно держите провод на месте, пока припой не остынет и не затвердеет.
7. Повторите процесс для другого провода и другой контактной площадки.
8. Наденьте кусок термоусадочной трубки на паяное соединение, закрывая как провод, так и контактную площадку светодиодной ленты.
9. С помощью фена или зажигалки нагрейте термоусадочную трубку, пока она не сожмется и не закроет соединение.
10. Повторите процесс для каждого соединения.

Следуя этим шагам, вы сможете правильно припаять светодиодные ленты к проводам. Очень важно использовать правильные инструменты и методы, чтобы не повредить схему светодиодной ленты или создать слабое соединение. Немного потренировавшись, вы сможете создавать пользовательские настройки освещения, которые будут безопасными и стильными.

Как закрыть электрические провода?

rlc talk

Как спаять 2 светодиодные ленты вместе?

Спайка двух светодиодных лент вместе — обычная задача в проектах освещения своими руками, требующих более длинных светодиодных лент. Он заключается в соединении контактных площадок одной светодиодной ленты с контактными площадками другой светодиодной ленты с помощью паяльника и припоя. Вот пошаговое руководство о том, как спаять 2 светодиодные ленты вместе:

Необходимые материалы

• Две светодиодные ленты
• Паяльник
• Припой
• Кусачки
• Термоусадочная трубка

Ступени 900 29

1. Отрежьте обе светодиодные ленты до нужной длины с помощью кусачек. Убедитесь, что вы разрезаете в обозначенных точках разреза.
2. Найдите контактные площадки на каждой светодиодной ленте. Обычно они располагаются в конце полосы и обозначаются знаками «+» и «-».
3. Отрежьте два куска провода нужной длины для каждого соединения. Зачистите около 1/4 дюйма изоляции с каждого конца провода.
4. Оберните один провод вокруг контактной площадки «+» одной светодиодной ленты, а другой конец — вокруг контактной площадки «+» другой светодиодной ленты. Повторите процесс для контактных площадок «-», используя второй провод.
5. Нагрейте паяльник и нанесите небольшое количество припоя на жало паяльника.
6. Поместите жало паяльника на один из витых проводов и соответствующую контактную площадку. Нагрейте его в течение нескольких секунд, пока припой не расплавится.
7. Прижмите провод к контактной площадке, пока припой еще расплавлен, а затем уберите паяльник. Обязательно держите провод на месте, пока припой не остынет и не затвердеет.
8. Повторите процесс для другого провода и контактной площадки.
9. Наденьте кусок термоусадочной трубки на паяное соединение, закрывая как провод, так и контактные площадки светодиодной ленты.
10. С помощью фена или зажигалки нагрейте термоусадочную трубку, пока она не сожмется и не закроет соединение.
11. Повторите процесс для другого набора контактных площадок.

Следуя этим шагам, вы можете спаять две светодиодные ленты вместе, чтобы получить более длинные светодиодные ленты. Очень важно использовать правильные инструменты и методы, чтобы не повредить схему светодиодной ленты или создать слабое соединение. Немного потренировавшись, вы сможете создавать пользовательские настройки освещения, которые будут безопасными и стильными.

Как спаять две светодиодные ленты вместе / Как подключить провода к светодиодам

Как спаять водонепроницаемые светодиодные ленты?

Пайка водонепроницаемых светодиодных лент может быть немного сложнее, чем обычных светодиодных лент, поскольку водонепроницаемое покрытие может затруднить доступ к контактным площадкам. Тем не менее, используя правильные методы и инструменты, вы все равно можете паять водонепроницаемые светодиодные ленты. Вот пошаговое руководство по пайке водонепроницаемых светодиодных лент:

Необходимые материалы

• Водонепроницаемая светодиодная лента
• Паяльник
• Припой
• Кусачки
• Термоусадочная трубка
• Лезвие бритвы или универсальный нож
• Медицинский спирт

Ступени

1. Отрезать водонепроницаемую светодиодную ленту нужной длины с помощью кусачек. Убедитесь, что вы разрезаете в обозначенных точках разреза.
2. С помощью лезвия бритвы или универсального ножа осторожно соскребите небольшой участок водонепроницаемого покрытия вокруг контактных площадок. Будьте осторожны, чтобы не врезаться в схему и не повредить контактные площадки.
3. Очистите открытые контактные площадки медицинским спиртом и ватным тампоном, чтобы удалить грязь, грязь или водоотталкивающие остатки.
4. Отрежьте два куска провода нужной длины для каждого соединения. Зачистите около 1/4 дюйма изоляции с каждого конца провода.
5. Оберните один провод вокруг контактной площадки «+», а другой провод вокруг контактной площадки «-».
6. Поместите жало паяльника на один из витых проводов и соответствующую контактную площадку. Нагрейте его в течение нескольких секунд, пока припой не расплавится.
7. Прижмите провод к контактной площадке, пока припой еще расплавлен, а затем уберите паяльник. Обязательно держите провод на месте, пока припой не остынет и не затвердеет.
8. Повторите процесс для другого провода и контактной площадки.
9. Наденьте кусок термоусадочной трубки на паяное соединение, закрывая как провод, так и контактные площадки светодиодной ленты.
10. С помощью фена или зажигалки нагрейте термоусадочную трубку, пока она не сожмется и не закроет соединение.
11. Повторите процесс для каждого соединения.

Следуя этим шагам, вы сможете паять водонепроницаемые светодиодные ленты, не повреждая водонепроницаемое покрытие или схему. Важно проявлять особую осторожность при снятии покрытия и очистке контактных площадок, чтобы обеспечить прочное и надежное соединение. Немного практики и терпения, и вы сможете создавать индивидуальные настройки освещения, которые будут одновременно водонепроницаемыми и стильными.

Удаление изоляции с провода; Все, что вам нужно знать

rlc talk

Заключение

Пайка светодиодных лент — полезный навык для проектов освещения своими руками. Для безопасного и правильного подключения необходимо выполнить соответствующие шаги. Перед началом проекта убедитесь, что у вас есть все необходимые инструменты и материалы. Следуя этому пошаговому руководству, вы сможете создать индивидуальную настройку освещения, которая добавит атмосферу и стиль вашему дому.

Похожие сообщения

знания

Что носят электрики? Все, что вам нужно знать

Знание

Электрики обычно носят защитное снаряжение, такое как каски, защитные очки, огнеупорную одежду, изолированные перчатки и непроводящую обувь. Эта одежда помогает защититься от поражения электрическим током и возможных травм, обеспечивая безопасность при работе с проводами под напряжением и электрическим оборудованием. В сфере электромонтажных работ безопасность превыше всего. Электрики работают с потенциально опасными…

Подробнее Что носят электрики? Все, что вам нужно знатьПродолжить

знание

Сколько ампер потребляет блендер? Обязательно к прочтению

Знание

Использование усилителя блендера зависит от таких факторов, как мощность двигателя и нагрузка. Блендеры с низким энергопотреблением обычно используют 2-5 ампер, блендеры средней мощности используют 5-10 ампер, а блендеры высокого или профессионального уровня могут потребовать 10-15 ампер. Блендеры стали незаменимыми инструментами на современной кухне, способными легко смешивать ингредиенты для приготовления смузи, супов и соусов. Однако, понимая силу…

Подробнее Сколько ампер потребляет блендер? Обязателен к прочтениюПродолжить

знания

Как обойти электросчетчик: риски, последствия и ответственные альтернативы

знания

Электрические счетчики жизненно важны для измерения и контроля потребления электроэнергии, обеспечения точного выставления счетов и содействия справедливому распределению энергоресурсов. Понимание значения этих счетчиков имеет решающее значение для поддержания целостности электрической системы. Эта статья проливает свет на неэтичную практику обхода электросчетчиков, причины таких попыток и связанные с этим риски….

Читать далее Как обойти электросчетчик: риски, последствия и ответственные альтернативыПродолжить затянуть лампочку соединений, замените поврежденные лампочки или розетки, распределите нагрузку по нескольким цепям и используйте качественные удлинители.
