Как подключить поплавковый выключатель к насосу: Поплавковый выключатель: принцип работы и применение

Содержание

Конструкция, виды и порядок подключения поплавка к насосу

В комплектации каждого погружного насоса предусмотрен поплавковый выключатель. Главная его задача заключается в принудительном отключении двигателя в случае снижения уровня воды до критического. Это позволяет защитить оборудование от перегрева и значительно продлить сроки его эксплуатации.

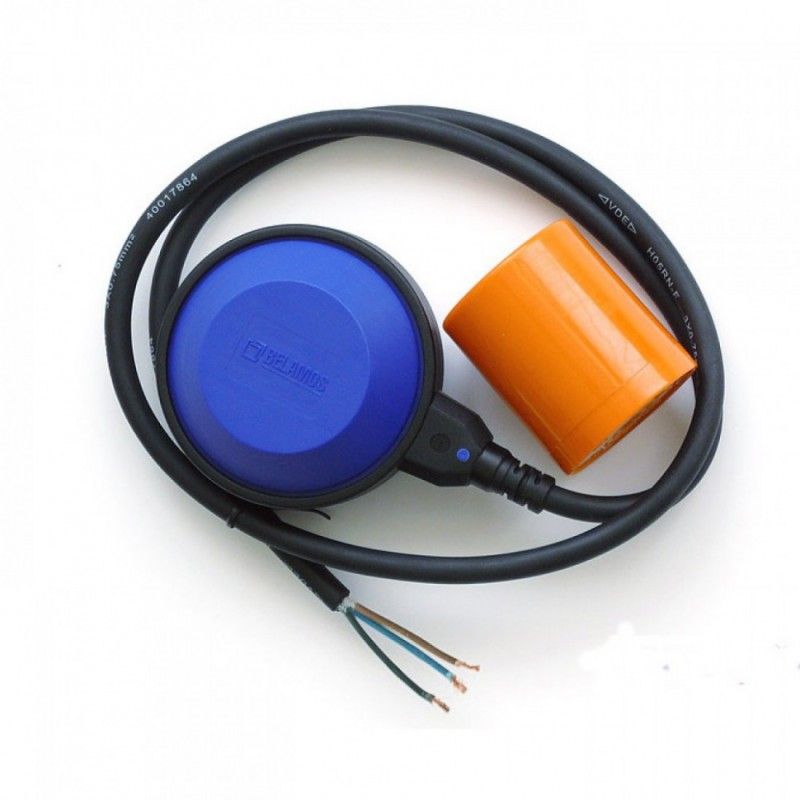

Устройство и особенности работы поплавка

Представленные на рынке поплавки обладают практически одинаковой конструкцией. Они состоят из:

  • заводского переключателя;
  • рычага для соединения контактов переключателя;
  • металлического шарика;
  • трех проводов, помещенных в кабель.

Внутренние детали поплавка защищены герметичным пластиковым корпусом. Он предотвращает контакт электропроводки с водой.

Каждый поплавок для насоса комплектуется тремя проводами. Первый подключается к штатному открытому контакту, а второй – к закрытому. Третий провод остается общим для всех.

Иногда на рынке можно найти насос с поплавком, оборудованным двумя тонкими проводами. При отключении насоса они разрывают электроцепь и снова соединяют ее, когда пользователь включает оборудование для перекачки.

Поплавок с тремя проводами – универсальный. Он подходит не только для контроля над сухим ходом, но и для отключения агрегата в случае перелива. Переключение режимов в нем происходит между двумя подключенными и одним общим проводами.

Насос поплавковый может комплектоваться проводами разных цветов. Как правило, черный провод – общий. Благодаря синему проводу происходит отключение оборудования, если уровень воды достигает критической отметки. Коричневый провод отвечает за регулировку насоса, если агрегат используется для заполнения резервуара.

Не допустить случайного перелива или перехода оборудования в режим сухого хода можно при помощи регулировки проводов внутри поплавка. При этом нужно учитывать, что помпа должна отключаться тогда, когда она еще находится под толщей воды.

Стальной шарик отвечает за положение поплавка. Встроенный в конструкцию рычаг необходим для переключения контактов, включающих и отключающих оборудование.

Зафиксировать шарик в нужном положении помогают магниты. При этом наклон, позволяющий шарику свободно перемещаться, составляет 70°. Этот параметр может меняться в зависимости от модификации оборудования.

Виды поплавков и их назначение

Поплавки, используемые в конструкции электронасосов, делятся на 2 типа. К первому относятся легкие выключатели. Ими, как правило, оснащено оборудование для перекачки чистой воды. Легкий электронный поплавок не в состоянии перекачать сильно загрязненную воду, содержащую песок.

Второй тип – тяжелые поплавки. Ими комплектуются габаритные дренажные агрегаты. Они выделяются повышенной надежностью и стоят гораздо дороже легких выключателей.

Как подключить поплавковый выключатель к насосу?

Производители поплавков предусматривают несколько способов монтажа и подключения приборов. В любом случае, прежде, чем будет производиться установка поплавка для насоса, потребуется убедиться, что потребляемый оборудованием ток меньше, чем максимально допустимый, указанный в инструкции по эксплуатации агрегата.

Наиболее простым принято считать монтаж поплавка в специальной емкости. Для этого используется кабель и грузило, поставляемое в комплекте с прибором. Чтобы установить поплавок, необходимо:

  1. Надеть грузило на имеющейся кабель и вычислить свободный ход выключателя;
  2. Прикрепить грузило, используя для этого защелку;
  3. Аккуратно зафиксировать кабель снаружи емкости.

После монтажа должно быть произведено подключение поплавкового выключателя к насосу. Для этого нужно использовать схему, которая, как правило, поставляется в комплекте с прибором.

Далее необходимо проверить работоспособность системы. Пользователь должен включить агрегат и подождать около 2 часов. Оборудование должно стабильно выкачивать воду. В случае сбоев в его работе нужно выключить насос и проверить правильность монтажа выключателя.

Как настроить поплавок?

Отрегулировать поплавок для включения насоса сможет практически каждый пользователь. Это позволяет установить необходимую глубину погружения и задать настройки уровня воды, при котором оборудование будет включаться и выключаться.

Самый простой способ настройки – обвязка насоса с одновременной фиксацией поплавка на необходимом уровне рядом с корпусом. Для этого можно использовать стальную проволоку. Выключатель должен фиксироваться плотно, но при этом нужно оставить ему возможность вытягиваться из-под троса в случае необходимости.

Поломки и ремонт поплавкового выключателя

Существует несколько наиболее распространенных неисправностей поплавков. Их можно устранить своими руками, но для этого необходимо действовать строго в указанном порядке.

Поплавковый выключатель работает по принципу рычага. Он отвечает за соединение клемм, благодаря чему двигатель насоса получает питание, и их разъединение. В некоторых случаях внутри плоскости, где соприкасаются клеммы, скапливается ржавчина и грязь. Из-за этого поплавок работает сначала с перепадами, а затем и вовсе перестает функционировать. Для устранения поломки потребуется разобрать и тщательно очистить его, не задевая провода.

Чтобы избежать засорений в дальнейшем, нужно изучить назначение насоса и его поплавка. Оборудование для перекачивания чистой питьевой воды нельзя использовать для работы с загрязненной жидкостью.

Иногда прибор перестает функционировать из-за излома провода, соединяющего его с самим насосом. Проверить это можно, параллельно подключив второй провод. Если после этого оборудование начало работать, значит, старый провод потребуется снять, установив вместо него новый.

Поплавковые выключатели для насосов: назначение, устройство, принципы работы

Там, где работающий насос может неожиданно оказаться без воды, в местах, где в него могут попасть песчинки и глина, необходим поплавковый выключатель. Он отключает дорогостоящую технику до того, как холостой ход или частички грязи приведут к серьезной, порой не поддающейся ремонту, поломке. Зачастую в один резервуар помещают не один поплавок для погружного насоса, а несколько разных, выполняющих различные функции.

Задачи поплавковых выключателей

Прибор, контролирующий уровень воды при всплытии отключает заполняющий насос. При погружении поплавка, опускании уровня воды, он снова подключает накачивающую помпу. Откачивающий воду насос подобным устройством включается при достижении поплавком верхней отметки и отключается при опускании его ниже заданного уровня.

Как устроены поплавки для насосов?

  • У каждого есть герметичный плавучий пластиковый корпус.
  • В него заключена электрическая часть, состоящая из переключателя с рычагом, на который воздействует стальной шарик.
  • Есть груз, регулирующий движения и переключения поплавка, который представляет собой некрупный стальной шар. Небольшое количество воздуха в корпусе и просчитанная, соразмерная амплитуде движений тяжесть шарика помогают поплавку всплывать и тонуть при изменении уровня воды. Некрупные магниты управляют фиксацией стального шара в определенных позициях при переключении режимов работы насоса.
  • Для некоторых моделей предусмотрен трехпроводной кабель в водостойкой оплетке. Один из его проводов подключен к открытому контакту, другой к закрытому, третий – общий. Такое устройство помогает поплавку следить не только за отсутствием сухого хода, но и за переливанием воды. Чаще всего общий провод обозначают черным цветом. Синий или голубой отвечает за отключение насоса «севшего на мель». Коричневым регулируется переполнение резервуара.
  • Есть версии, оснащенные лишь двумя проводами, отвечающими за замыкание и размыкание контура, включение и отключение насоса.
  • Приборы могут быть укомплектованы кабелем длиной от 3 до 10 метров. Место входа кабеля в корпус надежно загерметизировано водостойкой полимерной смолой.

Принцип работы поплавка насоса

Если этот прибор управляет заполняющим резервуар насосом, при всплытии поплавка тяжелый стальной шарик падает на рычажок, который под его тяжестью отодвигается, размыкает цепь и отключает накачивающий воду насос. При опускании уровня воды, поплавок тонет, изменяет положение в воде, шарик откатывается от рычажка, освобождает его, позволяя рычагу вновь соединить цепь подачи электрического тока. При этом снова включается режим накачивания воды.

Разновидности.

Существуют поплавки внутренние, встроенные в насосы и внешние, подключаемые к ним варианты поплавковых переключателей. Последние предназначены для подключения к разным моделям помп. Присоединить их к прибору относительно несложно. Важно лишь убедиться в том, что технические характеристики насоса и выключателя совместимы. Проверить, совпадает ли количество фаз, узнать, каково потребление тока каждым из приборов. У поплавка оно может быть чуть меньшим, чем у насоса. Кроме того, есть легкие варианты, разработанные для питьевой воды и тяжелые версии, предназначенные для крупных дренажных и фекальных насосов.

Важно! Поплавки, управляющие насосами, перекачивающими чистую воду, не требуют особого ухода, частого осмотра. Тяжелые поплавки, работающие в грязной воде, необходимо не реже раза в месяц тщательно промывать мощными струями чистой воды. Если этого не делать, густой ил или другие загрязнения могут «приклеить» плавучий переключатель к корпусу насоса или напорной трубе. При этом может выйти из строя не только поплавок, но и дорогостоящий тяжелый насос.

У нас можно купить любой поплавок для насоса. Мы предлагаем насосы разных видов, предназначенные для разнообразных работ и всевозможные им сопутствующие товары. Заказать все это можно позвонив по указанному телефону.

Поплавки для насосов — устройство, виды, монтаж и изготовление

Поплавок для насоса – это важный элемент агрегата для перекачки воды. Он призван регулировать уровень жидкости в емкости и защищать насос от сухого хода. Поплавковые выключатели помогают снизить количество мусора, который попадает в систему и, тем самым, увеличить срок эксплуатации насосного оборудования.

Поплавок в устройстве насоса – описание элемента

Как дренажный, так и погружной насос поплавковый работает в условиях, при которых в жидкость может попасть мусор или она может закончиться. В первом случае фракции твердых отходов могут сильно повредить систему. С целью избежать этого, насосы оборудуются поплавками выключения, которые срабатывают при отсутствии воды или при наличии в ней большого количества мусора.

Насосы могут помещаться и работать в различных емкостях, колодцах или скважинах. В зависимости от места использования агрегата, функции поплавка могут отличаться. Тем не менее, во всех случаях к задачам поплавков относиться:

  • Регулировка работы главной помпы;
  • Регулировка работы вспомогательной помпы и повышение ее эффективности;
  • Сигнализатор уровня воды;
  • Сигнализатор перелива.

Сигнализатор уровня жидкости требуется для того, чтобы исключить использование насоса на сухом ходу. Сигнализатор перелива необходим для исключения возможности переполнения резервуара, в котором находится насос. Зачастую это приводит к короткому замыканию устройства.

Виды поплавков и их назначение

Все поплавки, которые используются в устройстве насосов, делятся на два типа:

  • Легкие – применяются в условиях работы с чистой водой для питья или бытовых нужд;
  • Тяжелые – используются в устройствах больших фекальных и дренажных насосов.

Такую классификацию поплавков следует учитывать при выборе насоса. Легкие элементы не смогут справиться с сильно загрязненной водой, а покупать агрегаты с тяжелыми поплавками для перекачки чистой воды нецелесообразно из-за их не малой стоимости.

Как подключить поплавковый выключатель к насосу?

Установка поплавка может выполняться разными способами. Перед монтажом следует убедиться, что ток, который потребляет насос, меньше максимально допустимого тока, указанного в руководстве по эксплуатации системы.

Самым простым способом установить поплавок считается метод монтажа в емкости с применением кабеля и специального грузила, которое находится в комплекте с агрегатом. Монтаж поплавка выполняется по такому алгоритму:

  1. Сначала грузило необходимо надеть на кабель и определить свободный ход поплавка;
  2. После этого грузило нужно зафиксировать на кабеле при помощи защелки;
  3. Далее потребуется зафиксировать кабель на наружной стороне емкости.

Установив элемент, следует выполнить подключение поплавкового выключателя к насосу. Перед тем, как настроить поплавок, нужно внимательно изучить схемы, идущие в комплекте с устройством.

Выполнив подключение, потребуется проверить, работает ли система. Для этого запустите насос и подождите пару часов. Если устройство стабильно выкачивает воду, значит, установка и подключение были выполнены правильно.

Обслуживание и ремонт поплавка

При условии соблюдения правил эксплуатации, поплавок для включения насоса будет работать долго и исправно. Если элемент применяется в условиях работы с чистой водой, то специального обслуживания он не требует. Если же поплавок используется при работе с грязной водой и большим количеством твердых фракций, то его, как и всю систему, необходимо промывать под струей чистой воды. Делать это необходимо не реже 1 раза в месяц. Таким образом, вы защитите деталь от прилипания к напорной трубе или к насосу.

В случае попадания воды внутрь поплавка, подгорания его контактов или нарушения целостности изоляции кабеля, все неисправные элементы нужно заменить, так как ремонту они не поддаются. Если из строя полностью вышел сам электронный поплавок, то менять его необходимо в специальных сервисных центрах.

Изготовление поплавкового выключателя своими руками

Чтобы самостоятельно сделать деталь, потребуется подготовить:

  • Шарик из металла;
  • 2 корпуса;
  • 2 небольших магнита;
  • Контактные пластины.

Пластины можно сделать из латуни или меди. Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Чтобы металлические полоски были более пружинистыми, их можно положить на напильник и отбить молотком.

Магниты должны поднимать шарик и держать его под углом в 65 градусов. Сам корпус можно сделать из любого материала, который не проводит электричество. Дальнейшие работы выглядят следующим образом:

  1. Сначала провода с сечением не более 2 мм припаиваются к контактам;
  2. Далее провода нужно заизолировать и поместить в корпус;
  3. Также необходимо тщательно заизолировать внутреннюю часть корпуса;
  4. В полость поплавка потребуется залить монтажную пену и заизолировать внешнюю сторону корпуса;
  5. После этого в торцах корпуса нужно установить петли и подключить шнур.

Изготовленный поплавок прослужит достаточно долго, и вы сэкономите немалые деньги на покупке оборудования.

Для чего предназначен и как работает поплавковый выключатель


Надежный, практичный и удобный поплавковый выключатель обеспечивает корректную автоматическую регулировку работы электрических насосов в канализационных, дренажных, водоотводных и водоподающих системах, исполняет роль датчика уровня воды и предохраняет оборудование от «сухого хода».

Правильно подключенный прибор следит за функционированием коммуникационных элементов и включает либо отключает насос при изменении допустимого уровня воды или другой жидкости в системе. Размещается в различных накопительных баках, емкостях, резервуарах, колодцах и пр.

Содержание статьи:

Конструкционное устройство и возможности агрегата

Выключатель поплавкового типа имеет элементарную конструкцию. Внутри корпуса, сделанного из прочного термостойкого пластика, располагается рабочий электрический переключатель. Там же находится рычаг для переброски контактов в переключателе и стальной шарик, меняющий положение рычажного элемента при изменении положения самого поплавка.

Устройства такого типа относятся к универсальным вариантам бытового оборудования, потому что одинаково корректно срабатывают как в случае переполнения, так и при опустошении накопительного резервуара.

Несмотря на конструкционную простоту, поплавковый выключатель демонстрирует высокую эффективность и может решать параллельно сразу несколько задач. Наличие этого устройства существенно облегчает управление оборудованием и продлевает его полноценное, качественное функционирование

От переключательного узла ответвляется кабель, состоящий из трех проводов – синего, коричневого и черного. Один из них (черный) является общим, коричневый выходит от нормально закрытого, а синий – от нормально открытого контактов переключателя.

Когда поплавок в резервуаре находится в нижнем положении, цепь замыкается между синим и черным проводами. Если прибор переходит в верхнее положение, происходит замыкание контактов между коричневым и черным элементами. В каждом отдельном случае провод, не задействованный в схеме подключения, должен быть надежно и качественно заизолирован

К подводящему кабелю и коробке корпуса тоже предъявляются особые требования. Первый элемент просто обязан иметь максимально высокий уровень влагостойкости, а вторая деталь должна быть полностью герметична и непроницаема для воды.

Выходное отверстие прибора укрепляется дополнительным высокопрочным уплотнителем и оснащается практичным приспособлением, обеспечивающим нейтрализацию в кабеле механических напряжений.

Поплавковый выключатель защищает насос от холостого хода, возникающего в момент, когда из резервуара почти полностью откачана накопившаяся жидкость

Заизолированная полая часть кабельного ввода заполняется полимерной смолой. Это исключает попадание внутрь влаги или любой другой жидкости, в которой функционирует оборудование.

Корпус и оболочка кабеля обладают высокой прочностью и термостойкостью. Благодаря этому они практически неуязвимы к воздействию таких элементов агрессивной среды, как жидкие масла, фекальные воды, мочевая и фруктовая кислота, бензин и пр.

Для более точного контроля работы насоса в коммуникационной системе можно разместить внутри резервуара с жидкостью несколько поплавковых выключателей. Каждый из них будет выполнять определенную функцию и существенно облегчит процесс эксплуатации оборудования

Внутреннее пространство корпуса выключателя заполнено воздухом. Поэтому прибор стремится всплыть на поверхность и занять максимально высокое положение. Когда уровень жидкости в резервуаре падает, поплавок естественным путем опускается вниз.

Длина провода, предусмотренного для перемещения механизма, регулирует разброс между верхним и нижним положениями поплавка. Базовую отправную точку, относительно которой осуществляется движение, задает груз, перемещающийся вдоль кабеля выключателя.

Пластиковый корпус обладает гладкой, непористой поверхностью. К ней не пристают загрязнения и не прилипают фрагменты отходов жизнедеятельности человека, оказавшиеся в сточных или канализационных водах.

Песок, бумага и любые другие твердые или плотные кусочки и элементы соскальзывают с агрегата, никак не влияя на его работоспособность, плавучесть и функциональность.

Выключатели-поплавки мультифункциональны и способны решать целый комплекс заданий разного уровня сложности.

Всего несколько модулей, смонтированных в одном резервуаре, обеспечивают:

  • эффективное функционирование главного насоса коммуникационной системы;
  • полноценную работу вспомогательной помпы.

Кроме того, они могут играть роль аварийного контроллера, четко фиксируя резкое понижение уровня жидкости в резервуаре и выступать в качестве датчика-сигнализатора перелива.

Дренажный насос, оснащенный выключателем поплавкового типа, поможет в период таяния снегов или в сезон дождей осушить прилегающую к домовладению местность или выкачать воду из бассейна для плановой чистки и дальнейшей полноценной эксплуатации

Это даст возможность снизить нагрузку на оборудование и защитит от лишнего износа, перехода на «сухой ход» и прочих неприятных, но потенциально возможных происшествий.

Общая классификация устройств

Поплавковые современные выключатели подразделяются на два типа. Легкие модули предназначаются для насосных комплексов, осуществляющих отвод или снабжение потребителей проточной водой для бытовых целей. Тяжелые приборы используются при управлении дренажным и .

Сколько поплавков разместить в резервуаре, определяется отдельно в каждом индивидуальном случае, и напрямую зависит от числа подключенных насосов и общей потребности системы в предохранительных агрегатах

Покупать поплавковый выключатель для насоса нужно с четким пониманием задач, которые необходимо решить. Легкие элементы привлекают клиентов низкой ценой, но могут работать только в чистой воде, предназначенной для питья и бытовых нужд.

Тяжелые агрегаты эффективно функционируют в среде любого уровня агрессивности, однако применять их для обычной воды считается нецелесообразным из-за высокой стоимости.

Условия совершения правильной покупки

Перед покупкой сигнализатора-поплавка необходимо обозначить область и способ применения оборудования, необходимые электрические характеристики, размеры модуля и длину кабеля.

Когда в коммуникациях используется насос старого образца, не оснащенный выключателем, всегда есть риск того, что оборудование может выйти из строя благодаря внезапно возникшей сверхнормативной нагрузке

Чтобы избежать неприятностей, стоит отдельно приобрести поплавковый элемент и подключить его к системе своими руками или посредством вызова на дом профессионала.

Если поплавком планируется оснастить водоотводную или , достаточно будет приобрести недорогой модуль легкого типа. Он обладает хорошей плавательной способностью, четко реагирует на уровень воды в резервуаре и сразу же подает сигнал другим элементам системы, если вдруг случаются какие-то изменения.

Для дренажно-канализационных систем подойдут тяжелые поплавки без грузила, предназначенные для нахождения в агрессивной среде высокой плотности.

Нюансы электрических характеристик

Сила тока и напряжение поплавкового выключателя должны четко соответствовать параметрам электрического насоса. Уровень напряжения, как правило, составляет 220 В. Допустимы колебания этого показателя в пределах 5-10%, как в большую, так и в меньшую сторону.

Что касается силы тока, эта величина у выключателя должна превышать параметры, прописанные для насоса. В документации поплавка обычно пишется максимально допустимый показатель для реактивной и активной нагрузок. При подключении насосного оборудования обычно учитывают число, соответствующее реактивной позиции.

Дополнительные критерии выбора

Температурный диапазон поплавковых выключателей довольно велик. Благодаря этому для забора воды из колодца или скважины можно выбрать любой агрегат, максимально подходящий для поставленных задач по всем остальным параметрам.

Средний показатель диапазона температур у поплавков составляет 0-60℃. Однако отдельные производители изготовляют еще более термостойкие модули, способные выдерживать температуру до +70℃

А вот на размер исходящего соединительного кабеля придется обратить особое внимания. Обычно длина этого элемента составляет от 2 до 10 метров. Приборы с коротким проводом больше подойдут для резервуаров малой глубины, а детали, оснащенные длинным кабелем, успешно поработают в колодцах и современных большой глубины.

Особенности монтажа поплавка

Корректно установить поплавковый выключатель можно несколькими способами. Перед началом работ в первую очередь следует убедиться, что ток, потребляемый насосом, меньше, чем максимально допустимый показатель тока, прописанный в документах по эксплуатации оборудования.

Простая установка для одного модуля

Наиболее простой, быстрый и не слишком трудозатратный способ установки сводится к монтажу поплавка в емкость посредством водонепроницаемого кабеля и специального грузила, которое обычно входит в базовый комплект агрегата.

Работы по установке осуществляются в следующем порядке:

  1. Грузило нанизывается на кабельный трос. Потом путем эксперимента определяется длина плеча свободного хода поплавкового устройства.
  2. Затем положение грузила фиксируется на кабеле с помощью специальной практичной защелки.
  3. Кабель посредством соединительных элементов крепится к наружной стороне резервуара.
  4. Когда подготовительные работы сделаны, осуществляется подключение поплавка к насосной системе. Монтаж и настройка оборудования проводятся согласно схемам, содержащимся в документации, прилагающейся к устройству.

По окончании всех необходимых действий оборудование обязательно тестируется на работоспособность. Для этого насос под контролем хозяев запускается в обычном режиме на 2-3 часа.

Монтировать выключатель поплавкового типа на подводящий кабель допустимо лишь в том случае, когда в резервуаре будет работать всего один такой агрегат. Также не должно быть никаких предпосылок к тому, что прибор за что-нибудь зацепится или зависнет внутри емкости

Если прокачка воды идет нормально и не дает сбоев, значит, установка и последующее подключение были сделаны с соблюдением всех правил.

Правила монтажа двух и более изделий

Если согласно проектной документации требуется установить несколько поплавковых приборов, имеет смысл использовать штанговый способ монтажа. На роль крепежного элемента (штанги) подойдет фрагмент прочной пластиковой трубы. Его четко и надежно закрепляют внутри емкости, предназначенной для наполнения.

Затем на штанговую основу осуществляется монтаж поплавков. Они равномерно распределяются по всей длине трубы так, чтобы после фиксации и регулировки вокруг каждого модуля оставалось свободное пространство, обеспечивающее приборам возможность четко выполнять свои функции, при этом не мешая друг другу.

Отходящие от выключателей кабели прикрепляются к штанге с помощью хомутов. Этот способ позволяет установить практически любое количество выключателей, взяв таким образом под контроль полноценный комплекс, состоящий из нескольких насосов.

В случае надобности допустимо использовать две и более штанги и монтировать на них необходимое число поплавков, соответствующее количеству используемых насосов или пультов управления.

Принцип работы поплавка в разных системах

Область применения выключателей поплавкового типа очень широка. Элемент корректно функционирует в стандартных , эффективно контролирует наполнение и опустошение емкости накопительного бака резервуара, предохраняет оборудование от работы вхолостую и продлевает его эксплуатационный срок.

Роль выключателя в водоподающих комплексах

Устройство, помещенное в емкость, всплывает на поверхность, когда резервуар наполняется водой, и своевременно отключает действующий насос, не допустив таким способом перелива. Когда уровень воды понижается, поплавок опускается вместе с ним и сразу же активирует насос для последующего наполнения емкости водой.

Находясь на поверхности резервуара (при заполненной емкости), прибор подаст сигнал к работе и отключит ее, когда опустится на дно (при опорожнившейся емкости).

Многие производители современных бытовых насосов изначально комплектуют свои изделия практичным, удобным, высокопрочным, термостойким и водонепроницаемым плавающим выключателем. Приобретя такой агрегат, хозяевам уже не придется подбирать к нему поплавок и возиться с корректным подключением прибора к качающему воду оборудованию

Закрыть клапан или опустить задвижку с сервоприводом поплавок скомандует, оказавшись на поверхности наполнившейся жидкостью емкости. Опустившись на дно (при пустом резервуаре) прибор опять откроет клапан или задвижку, заново активируя наполнение емкости водой.

На диспетчерский пункт или непосредственно оператору поплавок пошлет сигнал, когда окажется на поверхности заполнившейся емкости. Об отсутствии воды в баке устройство сообщит, когда опустится на дно рабочей емкости.

Контакт с дренажной или канализационной системой

Для , фекальных и рекомендуется использовать тяжелый поплавковый выключатель. Он приспособлен для работы в жидкостях высокой плотности и легко справляется с порученными задачами.

Прибор четко следит за работой насосного комплекса и, всплыв на поверхность при заполненной емкости, сразу же активирует оборудование. Отключение осуществляется в тот момент, когда устройство опускается на дно в результате опорожнения резервуара.

Наличие в дренажно-канализационной системе выключателя поплавкового типа позволяет автоматически отключить насос в тот момент, когда резервуар будет опустошен. Сигнал для остановки работы подаст регулятор барореле, располагающийся в поплавковом устройстве

Функционал допускает подключение двух насосов к одному поплавковому выключателю. В этом случае качающие агрегаты будут работать по очереди. Один начнет наполнять емкость, когда поплавок займет нижнее положение, а второй включится в работу, когда выключатель окажется наверху.

Однако специалисты указывают на малую эффективность системы и обращают внимание на потенциально возможные перепады с поставкой бытовой воды во время наполнения емкости.

Обслуживание и ремонт оборудования

Выключатель поплавкового типа – конструктивно простой и доступный прибор. Он надежно и качественно функционирует даже в агрессивной среде и не боится интенсивных нагрузок. При соблюдении эксплуатационных правил, заявленных производителем, вырабатывает весь гарантийный срок и после него также качественно продолжает выполнять свои обязанности.

Наличие поплавка позволяет держать под контролем работу насоса и программировать ее на будущее. Например, дренажный агрегат можно установить в месте постоянного затопления. Когда уровень воды достигнет заданного уровня, выключатель зафиксирует это и сразу же подаст сигнал насосу начинать откачку

Если модуль используется только в комплексе сооружений, занимающихся водоотведением или водоснабжением, регулярное техническое обслуживание ему не требуется. Водная среда считается наименее проблемной и не оказывает на оборудование никакого негативного влияния.

Поплавковый выключатель, контролирующий работу дренажной системы, подвергается большим нагрузкам, так как постоянно находится в жидкой среде, содержащей большое количество примесей, фрагменты мелкого гравия, песка и органических остатков

Если сфера деятельности поплавка располагается в более агрессивных, сложных условиях, например, в канализационных или фекальных ямах, прибору требуется более серьезное внимание.

Сантехники рекомендуют не реже одного раза в месяц качественно промывать поплавок из шланга, во избежание прилипания последнего к напорной трубе или стенкам насоса в процессе повседневной работы. Если оборудование регулярно ополаскивать струей воды, оно прослужит гораздо дольше и не утратит работоспособности даже с течением времени.

К самым распространенным поломкам агрегата относятся прогорание контактов в электрокабеле, повреждение изоляционного слоя, нарушение герметичности корпуса и проникновение туда влаги. В случае возникновения таких проблем все неисправные элементы нужно немедленно заменить, так как ремонту они не подлежат.

Внутреннее устройство поплавкового контроллера не представляет никакой сложности. Прибор, как правило, надежно, долго работает и не доставляет владельцам никаких хлопот

Если из строя вышел непосредственно электронный модуль, хозяевам придется выбросить его и как можно быстрее установить в резервуаре новый. Покупать первый попавшийся поплавковый элемент не стоит, даже если его цена радует своей привлекательностью.

Лучше обратиться в специализированный сервисный центр и приобрести фирменную сертифицированную деталь с документами, полностью соответствующую всем требованиям, предъявляемым к оборудованию такого типа.

Выводы и полезное видео по теме

Правила монтажа механического поплавкового клапана-выключателя для защиты накопительного резервуара от переполнения. Любопытные моменты работы, которые следует обязательно учитывать.

Как установить в резервуаре поплавковый выключатель с опцией контроля уровня воды и подключить его к схеме оповещения. Все тонкости монтажа и подключения оборудования своими руками в домашних условиях.

Про особенности и нюансы функционирования поплавковых выключателей и область их применения рассказывает руководитель одного из крупнейших сервисных центров.

Чтобы насосное оборудование служило долго, качественно и полноценно, нужно оснастить его одним или несколькими поплавковыми выключателями. Эти небольшие конструктивно простые агрегаты возьмут на себя основные параметры управления коммуникационной системой и защитят оборудование от излишних нагрузок и «сухого хода».

Установка поплавков не слишком сложна и даже малоопытный домашний мастер, имея под рукой пошаговую инструкцию по монтажу, без особых проблем справится с работой. Если же 100% уверенности в своих силах нет, вполне уместно обратиться к сантехникам. Они укомплектуют коммуникационный комплекс необходимым количеством контролирующих деталей.

Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи. Расскажите о том, как выбирали поплавковый выключатель, как подключали устройство и как оно служит теперь. Делитесь полезной информацией, которая может пригодиться посетителям сайта.

105 фото комплектации и сборки устройства

В наше время существует множество различных устройств, которые предназначены для облегчения или контроля огромного количества производственных и бытовых процессов жизнедеятельности. Среди них можно выделить и такое приспособление, как поплавок, с помощью которого контроль за работой насосов становится более удобным.

К тому же он может сразу исполнять роль датчика, контролирующего уровень наполнения емкости водой, и рабочего органа управления насосным оборудованием. Размещают его, как правило, в резервуарах для накопления жидкости, как показано на фото поплавковых выключателей уровня воды.

В резервуарах достаточного объема можно одновременно расположить поплавки, на которых возложены такие задачи:

  • контроль за функционированием основного насоса,
  • осуществление эффективности функционирования вспомогательного насоса,
  • выполнение функции аварийного датчика,
  • выполнение функции датчика, контролирующего перелив.

Такие устройства служат защитой для насосного оборудования от возможного наступления сухого режима или режима перелива.


Поплавковые выключатели разделяются на два вида:

  • легкие, которые используются в водоснабжающих и водоотводных системах;
  • тяжелые, в основном применяют для сточных систем: дренажных, фекальных или дождевых. Реализуются они в комплектации с кабелем определенной длины (2, 3, 5, 10 м).

Краткое содержимое статьи:

Комплектация и сборка

Выключатель поплавковый имеет несложную конструкцию, которая включает в себя следующие комплектующие:

  • плавающий корпус из пластика, с электропереключателем и рычажным устройством для переключения контакта.
  • стальной шарик, корректирующий места расположения поплавка и рычажного устройства.
  • кабель, подключенный к переключателю, в состав которого входят три проводка: общий, подсоединенный к закрытому контакту, подсоединенный к открытому контакту электропереключателя. Как правильно подключить поплавковый выключатель подскажет прилагаемая инструкция.

Как только поплавок опускается вниз два проводка (синего и черного цвета) замыкаются. В случае перехода поплавка вверх уже два других проводка (черного и коричневого цвета) замыкают цепь. Проводок, не обеспечивающий подключение приспособления, необходимо заизолировать.

Кроме этого стоит позаботиться о его защите от влаги и герметичности коробки из пластика. Для этого можно воспользоваться механическим уплотнением с определенным устройством, помогающим снимать механические напряжения внутри кабеля.


В качестве изоляции от проникновения влаги служит полимерная смола, а термопластичная резина, используемая в изготовлении корпуса и покрытия кабеля, надежно защищает от влияния химических факторов.

На корпусе поплавка отсутствуют поры, что не способствует образованию загрязнений и проникновению мелких частиц песка или пыли (они просто соскальзывают с поверхности). В итоге он отлично держится на воде.

Достоинства поплавковых выключателей

К достоинствам выключателя-поплавка относятся:

  • способность выполнения функций простого датчика, определяющего уровень заполненности емкости водой, независимо от объема резервуара,
  • способность контролировать уровень воды облегчает эксплуатацию насосов различных водоснабжающих систем и промышленных, и бытовых,
  • способность отводить воду,
  • простота эксплуатации,
  • высокоэффективность,
  • обеспечение защиты насосного оборудования в случае наступления сухого режима или режима перелива.

Установка поплавков

Для монтажа можно воспользоваться несколькими способами. Но прежде всего, стоит ознакомиться с инструкцией приобретенного изделия и узнать его технические характеристики.

Наиболее доступным и легким в реализации считается способ расположения поплавка с кабелем и грузилом в резервуаре. Как работает поплавковый выключатель догадаться не трудно, в нужный момент подается информация на приборную панель или отключается насосное оборудование.


Возможно использование и нескольких поплавков. В этом случае необходимо наличие специальной штанги, которая надежно фиксируется в резервуаре, после чего на ней закрепляются поплавки согласно расчету их расположения для удобства функционирования.

Применение, ремонт и содержание

Для длительного использования устройства необходимо использовать его в соответствии с рекомендуемыми правилами эксплуатации.

Не стоит расходовать силы на техобслуживание поплавков, входящих в состав водоотводящих и водоснабжающих систем.  Поплавки, используемые в фекальных или канализационных ямах нуждаются в очистке – ежемесячно. Для этого достаточно обдать его потоком воды под напором.

Если поплавок не справляется со своими функциями, то его стоит заменить новым.

Фото поплавкового выключателя

Также рекомендуем посетить:

ПОПЛАВОК ДЛЯ НАСОСА КАК ПОДКЛЮЧИТЬ видео онлайн

Видео:

Поплавковый выключатель - это устройство с помощью которого можно управлять насосом. Например, вам необ

На дренажных и фекальных насосах включение и выключение происходит по сигналу поплавка (лягушки). Сегод

Постоянный эксперт ТМК проводит тест дренажного погружного насоса с поплавком RedVerg RD-SPS400/5. Дренажный ...

Каталог где можно приобрести поплавки и не только тут Конструкция ...

Поплавковые выключатели MAC3 управляют работой насосов в зависимости от уровня жидкости. Могут работать

Дренажный насос ASP 750 C предназначен для откачивания чистой воды с включениями до 5 мм, а ASP 750 D -- для ...

Поплавковый, электрический индикатор уровня воды ... монтаж и подключение к простой схеме оповещения ин

Схема подключения поплавкового датчика к модульному реле (контактору). Датчик: ...

1. Поплавковый выключатель SMALL 3 . ..

В настоящее время уже не опцией, а стандартом для частных домов, коттеджей и дач стало получение воды в д

#РязанскийСантехникЛентяйИБездельник #своимиРуками #ЗагороднаяЖизнь #Кишов #Павел #kishofff ...

Как работает поплавковый выключатель и где он применяется? На этот вопрос отвечает директор сервисного

Погружной насос, принесли в ремонт с отрезанным кабелем. Причина отсутствия кабеля, осталась неизвестн

Всем привет! Нашел небольшое видео о том как подключить заполнение емкости от скважинного насоса с помо

Автоматизация садовой бочки. Датчик уровня воды для полива огорода. Устройство которое стоит копейки, н

Помоги "поильцу", работать дольше и лучше... Что можно сделать, чтоб вашему помошнику-трудяге насосу, жило

Расскажем и покажем как собрать с помощью систему водоснабжения для дачи на базе насоса Ручеек. Автомат

фекальный #pump #ивановы #ремонтбытовогонасоса После 6 лет службы мой дренажный насос стал немного подвод

Поплавковый выключатель, схема подключения — WWQ — производитель насосного и теплового оборудования

Поплавковый выключатель схема подключения — если вы ввели именно такой запрос в поисковую строку, то тогда вы можете быть заверены только в том, что данная процедура пройдет на высшем уровне, так как сделать это достаточно легко. В интернете существует очень много рекомендаций.

Которые просвещают пользователя в этом вопросе. Конечно, лучше, если такую процедуру совершит такой человек. который действительно сталкивался с такой проблемой, и может правильно все сделать. А вот если вы среднестатистический, не очень разбирающийся в данной процедуре человек, то вам нужна инструкция к пользованию, которая подробно опишет ситуацию о том, как именно нужно подключать данную систему.

Вообще поплавок, так его называют, является своеобразной защитой насоса, который может блокировать его работу в тот момент, когда это необходимо, например, если в резервуаре для перекачки нет жидкости. Ситуация довольно распространенная.

Но именно она может полностью вывести насос из своего рабочего состояния в нерабочее. Чтобы этого избежать, вам нужно приобрести поплавковый выключатель, успешно его установить, а затем просто взять — и пользоваться. Просто если вы разбираетесь в электрике, то для вас эта жпнный монтаж, который должен произойти с успехом,  не является проблемой. А вот для рядового жителя страны это не будет так уж и легко. Просто нужно создать такую электрическую цепь, которая в случае положительного эффекта разомкнет её. Это будет опускание данного поплавка ниже того уровня, который задан в системе.

Как подключить поплавковый выключатель?

Просто нужно очень внимательно прочитать руководство по эксплуатации как насоса, так и данного устройства, чтобы не было проблем в дальнейшем. И не забудьте о том, что лучше настоящего специалиста никто не совершит данную работу.

Это неписаный закон, потому что только он может разобраться в данной системе. И понять — а возможно ли вообще подключение, и куда его нужно выводить. Самым оптимальным вариантом будет только приглашение монтажника. И еще — если вы приобретаете поплавок, обратите внимание на то, кот является производителем, а также кто выдавал лицензию.

Паспорт, и есть ли в наличии эти документы вообще. Ситуация довольно распространенная, когда несерьезные продавцы собираются всучить вам такой товар, который просто не очень  соответствует всем меркам и стандартам. Просто повнимательней отнеситесь к этому вопросу. И все у вас будет довольно-таки отлично во время всего периода эксплуатации.

Как собрать поплавковый выключатель для вашего дома

В компании «Датчики FPI» мы в основном продаем коммерческие поплавковые выключатели и датчики уровня. Однако иногда используются микроуровни - вот простой пятиэтапный процесс сборки поплавкового переключателя для рыболовного танка.

Поплавковые выключатели регулируют количество воды, перекачиваемой в сборный бак. Когда резервуар для хранения воды заканчивается, поплавковый выключатель включает водяной насос, а когда резервуар для хранения полон, он выключает его. Резервуар для хранения добавляет пресную воду в аквариумы, что необходимо делать ежедневно.Большинство поплавковых выключателей приобретаются комплектами и должны собираться вручную. Сборка требует сращивания проволоки и сверления.

  1. Определите, где будет установлен поплавковый выключатель. Он должен иметь возможность свободно перемещаться и подниматься или опускаться вместе с уровнем воды, поэтому не помещайте его в резервуар, где он будет заблокирован. Закрепите кабель поплавкового выключателя на водосточной трубе или перегородке пластиковыми стяжками.
  2. Зачистите 1/2 дюйма с конца провода поплавкового переключателя и соединительного провода.Скрутите провода вместе. Оберните термоусадочную трубку на конце одного из проводов и переместите его по скрученным проводам. С помощью теплового пистолета нагрейте изоляцию и заставьте ее плотно прижаться к соединенным проводам. Сделайте это для остальных проводов, чтобы они находились под контролем.
  3. Найдите черный провод на поплавковом выключателе. Подсоедините подводящий провод к N или нейтральному контакту трехконтактной сетевой вилки таким же образом, как провода поплавкового переключателя и соединительные провода. Найдите синий провод на поплавковом выключателе и подключите его с помощью прилагаемого водонепроницаемого разъема к нейтральному контакту насоса.Переместите коричневый провод поплавкового переключателя в хорошо изолированное и сухое место. Присоедините токоведущий штифт трехштырьковой сетевой вилки к токоведущему штифту насоса. Если кабели насоса не имеют индикаторов «N» или «L» на проводах, не беспокойтесь о полярности и просто подсоедините их к тому же проводу, что и раньше.
  4. Подключите все кабели к головному блоку контроллера поплавкового выключателя и включите его.

Вот и все.

Монтажные схемы поплавкового выключателя и схемы управления

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий. Помните, что то, что вы подключаете, - это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим схемы одинарных и двойных переключателей и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения проводки управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одиночного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя.Поднимающееся действие поплавка может либо закрыть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать в себя нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 - для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ' повторно сделано.

Это очень простое решение, но оно также проблематично, поскольку колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело моторчик помпы. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса. Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатанное реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, наполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатанное реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель высокого уровня размыкается, реле двигателя P размыкается, останавливая электродвигатель, а запечатываемое реле A размыкается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку и реле низкого уровня L, и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже реле низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Точно так же, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

Двухпроводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии 2L KARI вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия?» - спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Итак, что вам нужно для этого? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2). Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем переключатель гистерезиса высокого уровня). Как и в случае с запечатанным реле, описанным выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, - это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на обсуждение того, как можно использовать поплавковые выключатели для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей - двигателей постоянного тока, двигателей до 1 л.с. - контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.Хотя установка более сложна, чем схема подключения, представленная выше, подключение часто упрощается для конечного пользователя, потому что поставщик системы проделал большую часть работы.

Однако понимание основ проводки управления поплавковым выключателем поможет вам работать уверенно, независимо от того, насколько мощной или сложной является система. Все, от установки поплавкового выключателя до устранения неисправностей, станет проще. И, конечно же, мы всегда готовы помочь, если вы чувствуете в этом необходимость.

кредит наверху фото: PEO ACWA через flickr cc cropped

Пошаговые инструкции по подключению поплавкового выключателя

Управление насосами с помощью стандартного поплавкового выключателя, подвешенного на тросе, - это, честно говоря, головная боль.Для выполнения работы вам понадобятся как минимум два из них, с контроллером, который обрабатывает всю логику. Вы должны привязать их к какому-нибудь каналу, чтобы они не запутались. И процент отказов тоже не так велик.

Большинство специалистов по техническому обслуживанию ожидают, что они выйдут из строя через два-три года эксплуатации.

Вот почему поплавковый выключатель Kari такой классный. Он может иметь до четырех точек переключения в одном поплавке, встроенный гистерезис для обработки логики, и его не нужно прикреплять к кабелепроводу, поскольку обычно вам нужен только один.

И служат они очень долго. Некоторые поплавковые переключатели Kari служат более 20 лет.

Они также просты в использовании. Простой груз действует как точка привязки и может быть отрегулирован для увеличения расстояния между точками переключения. Ничего особенного.

Однако есть некоторые нюансы, о которых полезно знать, которые помогут вам выполнить работу быстрее. Вот пошаговые инструкции по установке поплавкового выключателя - для контроля опорожнения и контроля наполнения.

Установки поплавкового выключателя Kari для управления опорожнением (форма A, нормально разомкнутый)

Предположим, у вас есть КА-3Н. Эта модель имеет встроенный гистерезис для управления опорожнением колодца или резервуара с аварийным сигналом высокого уровня - все в одном поплавке.

Шаг 1. Определите нижнюю точку

Вы должны начать с самой низкой точки, потому что вы никогда не хотите, чтобы уровень опускался ниже требуемого чистого положительного напора на всасывании (NPSH) для вашего насоса. По сути, NPSH - это давление всасывания, необходимое вашим насосам для предотвращения кавитации и других проблем.

В резервуарах и колодцах уровень жидкости равен давлению, поэтому найдите этот уровень и убедитесь, что вы не опускаетесь ниже его - ради вашего насоса.

Подсказка: позвоните нам по поводу NPSH, если у вас есть вопросы. Мы можем помочь вам рассчитать, какой уровень жидкости вам понадобится, чтобы удовлетворить требованиям вашей помпы.

Шаг 2: Установите поплавковый выключатель

Для установки поплавкового выключателя необходимо установить устройство с каким-либо способом фиксации кабеля над резервуаром или колодцем.Для поплавкового переключателя Kari имеется монтажный кронштейн, в котором для фиксации кабеля на месте используется аккуратный клин. Этот кронштейн можно прикрепить к стене или рейке с помощью простого болта или шурупа.

Самая низкая допустимая точка - хорошее место для подвешивания нижней части поплавка, когда он находится в вертикальном положении. Мы будем называть эту точку нулевой точкой. Отсюда самый нижний переключатель модели KA-3H активируется на высоте 9 дюймов над нулевой точкой. Это произойдет на «низком» уровне.

Если вы выберете модель с аварийным сигналом низкого уровня (на уровне «низкий низкий»), эта точка переключения активируется на высоте 5 дюймов над нулевой точкой.Следующая самая низкая точка («низкий» уровень) активируется на высоте 9 дюймов над землей или на 4 дюйма выше аварийного сигнала низкого уровня.

Шаг 3. Отрегулируйте вес

Положение груза определяет расстояние между двумя верхними точками. KA-3H, например, использует обе эти точки переключения, чтобы активировать насос на «высоком» уровне и активировать аварийный сигнал высокого уровня на «высоком высоком» уровне.

Пространство между «низким» и «высоким» уровнями называется дифференциалом переключения.Стандартные точки переключения Kari имеют минимальный дифференциал 10 дюймов и максимальный 50 дюймов.

Перемещение груза вверх и вниз по кабелю повлияет как на расстояние между двумя верхними переключателями, так и на дифференциал переключения.

Чтобы дать вам быстрое представление, нижняя часть груза будет примерно в 6 дюймах от нижней части поплавка или нулевого уровня, когда дифференциал переключения составляет 10 дюймов. В этом положении груза расстояние между двумя высокими точками переключения будет около 4 дюймов.

Напротив, вес должен составлять 35 дюймов от нулевой точки, чтобы получить максимальный 50-дюймовый дифференциал переключения. Это приведет к тому, что между «высоким» и «высоким высоким» уровнями будет примерно 8 дюймов.

Шаг 4: Подключение

После того, как вы определились с положением груза и уровнями переключения, вам нужно будет подключить проводку поплавкового переключателя к водонепроницаемому корпусу. Убедитесь, что вы закрыли кабельный ввод кабельным сальником.

Инструкции по подключению см. В руководстве пользователя или в нашем новом руководстве по подключению поплавкового выключателя.

Каждая модель поплавкового переключателя Kari будет иметь разное количество проводов, которые необходимо подключить к разным местам. Обычно они используют общий провод для замыкания цепи. Однако некоторые модели имеют изолированные точки переключения, которые можно подключить, например, к цепи аварийной сигнализации с более низким напряжением.

Установка поплавкового выключателя Кари для контроля наполнения (форма B, нормально замкнутый)

Вы выполните те же основные шаги, что и для пустого элемента управления, но вам придется изменить способ определения уровней.Давайте воспользуемся KA-4L5E, который будет управлять дуплексными насосами с аварийным сигналом низкого уровня. Он также имеет встроенный гистерезис для управления логикой включения / выключения.

Шаг 1. Определите свою высшую точку

Вам необходимо предотвратить переполнение вашего бака, поэтому начните с выбора, когда вы хотите, чтобы насос выключился. Для КА-4Л5Э это «высокий высокий» уровень.

Шаг 2: Отрегулируйте свой вес

Положение груза будет определять расстояние вашей наивысшей точки от нулевой точки или положение нижней части поплавкового переключателя Kari, когда он висит вертикально.

Итак, сначала мы настроим наш вес, используя тот же метод, который мы изучили на шаге 3 для пустого элемента управления. Однако вам придется думать задом наперед:

Сколько места вы хотите между точками переключения? Как далеко это опускает поплавок?

Шаг 3: Установите поплавковый выключатель

После того, как вы определились с точками переключения, используйте зажим или монтажный кронштейн, чтобы закрепить кабель над колодцем или резервуаром, при этом нижняя часть поплавка висит в точном необходимом положении (нулевой уровень).

Шаг 4: Подключение поплавкового выключателя

В зависимости от модели Kari подключите кабель к соответствующим клеммам на панели управления. Обратитесь к нашему руководству по подключению поплавкового выключателя, как указано выше, для получения дополнительной помощи.

Поплавковый выключатель Kari Advantage

Вам не нужно беспокоиться о том, чтобы повесить несколько поплавковых выключателей в одном колодце или резервуаре, или о том, чтобы все привязать, чтобы они не запутались. Вы даже можете пропустить контроллер в приложениях резервного управления насосом из-за встроенного гистерезиса.

На рынке нет ничего подобного. Сообщите нам, как мы можем помочь с установкой поплавкового выключателя или выбором правильного устройства.

электрическое - Правильное подключение поплавкового выключателя к двухполюсному контактору скважинного насоса

У меня есть двухполюсный контактор Mars 780 61347 на 30А:

Я использую этот контактор для управления скважинным насосом 220 В, который заполняет цистерну. Затем у меня есть поплавковый выключатель в бачке, который при закрытии должен вызвать срабатывание скважинного насоса и наполнение бачка.

У меня в коробке есть 2-полюсный выключатель на 30 А, который питает нижнюю часть контактора. Верх контактора подключен к насосу. Если это важно, эти провода прикрепляются к контактору с помощью винтов, а не золотых контактов, которые можно увидеть на картинке.

Контактор имеет два серебряных контакта, которые, по-видимому, служат для подачи питания на катушку, по одному с каждой стороны. Как подключить поплавковый выключатель к этой установке?

Заранее спасибо.

Поплавковый выключатель

Если это важно, у меня есть поплавковый выключатель SJE Pumpmaster:

http: // www.sjerhombus.com/ses-controls-float-switches-details.php?ID=50&ID=49

Дальнейшая история

Я хотел ответить на некоторые комментарии для потомков.

Если вы не знаете, что означает «последовательно», вам, вероятно, не следует выполнять электромонтажные работы.

Я понимаю, что это означает в целом, но меня несколько смутила эта настройка и то, как применять «последовательно» к текущей ситуации.

На самом деле я не выполнял работу сам.Ребята, которые выкопали мой колодец, устанавливали все это оборудование. Я не всегда доверял их работе, поэтому просил их объяснить мне кое-что. Когда установщик объяснил, как он собирается подключать контактор, он сказал мне, что у него будет только один провод, идущий к катушке, и оставив другую сторону без подключения к ней каких-либо проводов. Мне это показалось очень неправильным, но он сказал, потому что это 220, это «просто сработает». Я очень сомневался в этом и разместил здесь, чтобы подтвердить правильный способ подключения.

К тому времени, как он закончил, он понял, что совершил ошибку, и подключил ее, как на схеме @Tester101.

Согласно комментарию Tester101, зачем вы вообще используете контактор? Какие тип и размер скважинного насоса (погружной, струйный) и является ли он в настоящее время проводной или подключенный? Также какая модель поплавкового выключателя у тебя есть? Надеюсь, это модель "PMU" (накачка), но у них тоже есть версии с заглушками и без (вот почему я и спрашиваю). Все из этого потенциально подскажет лучший способ подключить это.

Я использую контактор, потому что установщики колодца сказали, что так и нужно делать. Они объяснили, что проводка поплавкового выключателя слишком мала, чтобы пропускать ток насоса через этот провод. Это погружной насос на 3/4 л.с., который они подключили с помощью провода 10 калибра. Модель поплавкового выключателя указана выше.

Простой контроллер и схема насоса: 13 шагов (с изображениями)

В качестве насоса я выбрал очень маленький фонтанный насос. Эти насосы работают отлично, но у них нет системы управления, которая могла бы включать их при повышении уровня воды и, что более важно, отключать их, когда вода выкачивается из ведра.Поскольку ковш, который мы использовали, был довольно маленьким (2–3 галлона), большинство имеющихся в продаже поплавковых выключателей были слишком большими для системы. Однако на amazon.com я нашел несколько небольших поплавковых выключателей из нержавеющей стали и заказал один. Подключили выключатель к помпе и опробовали. Он действительно включал насос, когда в ведро была добавлена ​​вода, и он также выключал насос, когда уровень воды упал достаточно низко. Однако, когда насос отключится, вода в трубке потечет обратно в ведро и поднимет поплавок, снова включив насос.Насос будет постоянно включаться и выключаться, что очень быстро его разрушает.

Я немного покопался в Интернете и нашел относительно простую схему контроллера насоса, показанную выше. В этой системе используются два уровня поплавковых выключателей, реле на 12 В и реле на 120 В. для управления насосом. 12 В постоянного тока подается на поплавковые выключатели, которые обычно разомкнуты, когда не находятся в плавающем положении. Когда уровень воды поднимается, он поднимает нижний поплавок (Поплавок 1) и закрывает его. Это отправляет ток на общий вывод (COM) реле 12 В.Поскольку контрольный провод к реле 120 В подключен к нормально разомкнутому (NO) контакту реле, ток не проходит через реле на реле 120 В (насос остается выключенным). Когда уровень воды поднимается дальше и замыкает верхний поплавковый выключатель (Float 2), ток подается на катушку реле 12 В, которое замыкает соединение между контактами COM и NO. Теперь ток свободно течет к реле 120 В, которое включает насос. В этот момент насос отключится, как только уровень воды упадет до точки, при которой откроется верхний поплавковый выключатель.Однако между контактом NO и положительной стороной катушки реле добавляется петля обратной связи. Когда уровень воды падает и открывается верхний поплавковый выключатель, ток продолжает течь через нижний поплавковый выключатель, через контакты COM и NO и обратно к катушке реле, удерживая реле под напряжением и насос. Когда уровень воды падает достаточно низко, чтобы размыкать нижний поплавковый выключатель, эта цепь прерывается, и насос отключается. Поскольку два поплавка расположены на разных уровнях, вода в трубке не включает насос, когда он стекает обратно в резервуар, даже если замыкается нижний поплавковый выключатель.

Поплавковые переключатели для отстойников и насосов для погружных скважин - Oakville Pump Service

Снова наступает сезон водоотливных насосов, и, помимо напоминания нашим клиентам о том, что пора провести сезонные проверки, пришло время поделиться некоторой информацией о головах многих насосные системы, в том числе отстойные насосные системы. Если насос является сердцем водяной системы, то поплавковый выключатель - это «мозг» системы. У большинства наших клиентов есть насосы, которые необходимо включать или выключать автоматически.Некоторые распространенные применения для этого:

  • Отстойники для опорожнения сточных вод из подвала

  • Погружные колодезные насосы, которые заполняют большие резервуары для хранения

  • Насосы в септических резервуарах, которые откачивают в септические поля

В этой статье , мы собираемся обсудить, какой тип поплавкового выключателя необходим для каждого из этих приложений, и даже покажем вам некоторые части и элементы, которые участвуют в этом. Если у вас возникли проблемы с переполнением резервуара для воды или поддона, или у вас возникла проблема с недостаточным количеством воды в резервуаре, продолжайте читать, потому что правильная работа вашего поплавкового выключателя может быть причиной вашей проблемы.

Поплавковые переключатели накачки (также известные как нормально замкнутые поплавковые переключатели) используются, когда насос используется для заполнения резервуара для хранения. Поплавковый выключатель накачки установлен рядом с верхней частью резервуара для хранения, и по мере того, как уровень в резервуаре для хранения увеличивается, поплавковый выключатель поднимается, и переключатель внутри поплавкового переключателя размыкается, вызывая отключение насоса, заполняющего резервуар. В этом случае мощность насоса сначала направляется к поплавковому выключателю в верхней части резервуара, а затем к насосу, который заполняет резервуар.

Поплавковые выключатели откачки (также известные как нормально открытые поплавковые выключатели) используются, когда насос опорожняет слив или резервуар, и вы хотите, чтобы насос отключился до того, как в нем полностью закончится вода и начнется всасывание воздуха. Всасывание воздуха может привести к потере заливки насоса, блокировке воздуха, потере электроэнергии и сокращению срока службы насоса. Эти поплавковые выключатели в большинстве случаев размещаются на 4-6 дюймов выше всасывания насоса. Когда уровень воды увеличивается, переключатель поплавкового выключателя замыкается, и на насос подается питание.Затем включается насос и откачивает воду из отстойника или бака. Когда уровень воды падает, переключатель внутри поплавкового переключателя опускается, внутренний переключатель размыкается, и насос выключается.

Поплавковые выключатели всегда должны быть надежно закреплены в резервуаре с помощью высококачественных пластиковых стяжек-молний к надежной части резервуара или насоса или с помощью груза поплавка, чтобы гарантировать, что поплавок удерживается и вращается на правильной высоте. Одна из самых больших проблем, с которыми мы сталкиваемся с поплавковыми выключателями, заключается в том, что они не закреплены должным образом, расшатываются или запутываются в узких местах или с тем же насосом, для управления которым они были установлены. Это может привести к тому, что насосы не будут включаться или выключаться, когда должны. Убедитесь, что вся проводка надежно и аккуратно закреплена, и вы избавите себя от головной боли!

Как выбрать правильный поплавковый выключатель

При выборе поплавкового выключателя необходимо учитывать несколько факторов, помимо того, что вы хотите знать, хотите ли вы, чтобы насос был повышен (нормально замкнутый, НЗ) или понижен (нормально разомкнутый, НО). Вот эти соображения:

  • Размер насоса . Если вы выберете поплавковый выключатель, рассчитанный на работу насоса мощностью 1/2 лошадиных сил, и насос мощностью 1 или 2 лошадиных силы, то этот поплавковый выключатель, вероятно, прослужит недолго, и вы будете разочарованы, когда он прослужит всего несколько месяцев.Насосы с более высокой номинальной мощностью нуждаются в поплавковом выключателе с внутренним выключателем, способным обрабатывать более высокую мощность, протекающую по цепи. Чтобы узнать, какого размера вам нужен поплавковый выключатель, посмотрите на номинальную силу тока / л.с. вашего насоса!

  • Разъем насоса. Если вам нужен поплавковый выключатель, который можно просто подключить к обычной розетке, вам необходимо выбрать правильный тип комбинированного поплавкового выключателя, который позволит вам подключить поплавковый выключатель к стене, а затем подключить насос к заднему разъему на поплавковый выключатель.Имейте в виду, что для разных напряжений и стран будут использоваться разъемы разного типа, поэтому перед покупкой убедитесь, что разъем соответствует типу вашей помпы.

  • Длина шнура . Не стоит иметь дело со стыками поплавковых выключателей во влажной среде, так как это серьезная проблема электробезопасности! Убедитесь, что у вас есть поплавковый выключатель с достаточно длинным шнуром!

  • Поплавковый выключатель с широким или узким углом . На рынке существует очень много поплавковых выключателей, и довольно много из них не подходят для использования для управления насосом! Почему? Потому что это узкоугольные поплавковые выключатели, и вам нужны высококачественные широкоугольные поплавковые выключатели, которые рассчитаны на долгие годы. Проблема с узкоугольными поплавковыми выключателями заключается в том, что только небольшие изменения уровня воды вызывают выключение или включение насоса, даже если на воде появляется рябь или брызги воды, поступающей в резервуар или отстойник. Быстрое и многократное выключение и включение насоса - отличный способ вызвать избыточное тепло в двигателе насоса и привести к необратимому повреждению насоса или значительному сокращению его срока службы! Широкоугольный поплавковый выключатель означает, что уровень воды должен измениться на несколько дюймов, чтобы поплавковый выключатель включился или выключился.

  • Тип / качество жидкости. Если поплавковый выключатель будет использоваться в питьевой воде, он должен быть рассчитан на такое использование! Если жидкость горячая, убедитесь, что у вас есть поплавковый выключатель, рассчитанный на правильную температуру!

В Oakville Pump Service мы используем только поплавковые выключатели самого высокого качества! Чтобы помочь вам понять, какой из них вам нужен для вашего приложения, вот образец списка с описаниями! Приведенные ниже номера деталей относятся к широкоугольным ромбовидным поплавковым переключателям SJE, которые наша команда обычно использует. Фактически, наши специалисты по обслуживанию обычно перевозят их на своих грузовиках в стандартной комплектации!

Установка трюмного насоса | ЛодкаUS

Установка трюмных насосов

Установите насос

Запрещается класть насос в трюм без фиксации. Если он упадет, он засосет воздух и сгорит. Насосы должны быть пристегнуты. Доступны кронштейны, которые крепятся к стрингеру или другому вертикальному элементу, или вы можете закрепить пару болтов эпоксидной смолой на дне трюма, чтобы они служили монтажными шпильками.

Поплавковые выключатели также должны быть закреплены.


Используйте гладкоствольный шланг

Трюмная откачка

Гофрированный шланг снижает производительность насоса на 30%, поэтому всегда подключайте насос к выпускному патрубку с помощью шланга с гладкой внутренней поверхностью.

Изгибы и длинные участки также снижают производительность насоса, поэтому сделайте шланг как можно более прямым и коротким. Это может означать выпуск насоса через борт корпуса, а не через транец. Тем не мение.. .


Разместите слив выше ватерлинии

Если слив находится под водой во время работы насоса, океан перекачивается обратно через насос в трюм, когда насос выключается. Когда поступит достаточно воды для смещения переключателя, насос вытолкнет ее только для того, чтобы снова откачать сифон. Это продолжается до тех пор, пока батарея не разрядится, затем вода заливает лодку, пока не достигнет уровня, привлекающего внимание экипажа.

Напорный патрубок никогда не должен опускаться ниже ватерлинии.Если фитинг проходит через транец, убедитесь, что он достаточно высок, чтобы не погрузиться в воду, когда корма приседает. А если он проходит через борт корпуса, он должен быть достаточно высоким, чтобы оставаться над водой при самом глубоком угле крена.


Используйте тонкостенный фитинг

Фитинг, проходящий через корпус, может еще больше снизить производительность насоса. Чтобы минимизировать это ограничение, используйте фитинг с максимально большим отверстием.


Электромонтаж

Важно как можно быстрее вытащить проводку насоса из трюма.Поднимите провода и закрепите их, чтобы они не проваливались в трюмную воду.


Не экономьте на размере провода

Насос на 3500 галлонов в час потребляет 15 ампер, обычно для этого требуется провод 10 или даже 8 калибра. Обратитесь к таблице размеров проводов ABYC, чтобы определить подходящий провод для вашего насоса и длину кабеля.


Используйте стыковые соединители и термоусадочные

Обжимные переходные стыковые соединители обеспечивают хорошее механическое и электрическое соединение между проводами питания и выводами насоса.Заключите эти соединения в клейкие термоусадочные трубки, чтобы сделать их водонепроницаемыми. Перед выполнением соединений необходимо надеть термоусадочную пленку на провод и в сторону. Затем отцентрируйте трубку над обжатым соединителем и усадите его с помощью теплового пистолета или поджигая пламя под ним. Убедитесь, что в трюме нет взрывоопасных паров!


Подключить к аккумулятору

Когда вы выключаете питание, чтобы оставить лодку без присмотра, вы не хотите выключать трюмный насос.Подключайте автоматический трюмный насос непосредственно к аккумуляторной батарее, а не через распределительную панель.


Предохранитель плюсовой стороны

Очень важно, чтобы предохранитель в плюсовом проводе был как можно ближе к батарее. Некоторые панели переключателей (см. Ниже) включают предохранитель. В противном случае присоедините линейный держатель предохранителя к положительному проводу аккумуляторной батареи с помощью обжимного стыкового соединителя.


Установить клеммную арматуру

Не зачищайте концы проводов питания и не прокручивайте их под барашковыми гайками клемм аккумулятора.Установите клеммы с обжимными кольцами надлежащего размера, чтобы они соответствовали резьбовым штырям на вашей батарее. Используйте медную, а не стальную шайбу между барашковой гайкой и кольцевым зажимом.


Трехпозиционный переключатель

Если у вашей трюмной помпы есть отдельный поплавковый выключатель, вы можете подключить его к трехпозиционному переключателю, который позволяет вам выбирать автоматический, включенный или выключенный режим. Обязательно поддерживайте все участки проводов не менее чем через каждые 18 дюймов с помощью кабельных зажимов или стяжек.


Два насоса

Устройство трюмной помпы

Трюмный насос, достаточно большой, чтобы справиться с реальной аварийной ситуацией, плохо справляется с поддержанием трюма сухим, потому что вода из сливного шланга стекает обратно в трюм, когда насос выключается.А для большого насоса нужен большой шланг.

Идеальное устройство трюмной помпы - это небольшой (400 галлонов в час) автоматический трюмный насос, установленный в отстойнике для предотвращения дождя и утечки через сальник вала, в сочетании с высокопроизводительным насосом (3500 галлонов в час), установленным выше, чтобы справиться с более серьезным проникновением.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
