Как вставить полотно в ножовку по металлу: Как правильно вставить полотно в ножовку по металлу, насколько натянуть?

Как сделать универсальную ножовку по металлу: чертежи

У тех, кто сам ремонтирует различные бытовые приборы, изделия, конструкции или изготавливает их своими руками в арсенале домашней мастерской, имеется множество различных инструментов, приспособлений и среди них, конечно, ручная слесарная пила, попросту – ножовка по металлу. Ножовочные полотна для такого инструмента промышленные предприятия изготавливают по разным технологиям, из различных углеродистых инструментальных или быстрорежущих сталей (и даже из алюминиевых сплавов). Одни выпускают полотна полностью закаленными до высокой твердости, другие подвергают термической обработке только зубья. Но все полотна очень хрупкие и часто ломаются, особенно при неаккуратной работе, на две, а иногда даже на три части. Со временем накапливается много обломков разной длины с еще острыми зубьями (от почти новых полотен), и выкидывать их в металлолом – не по-хозяйски.

Некоторые умельцы предлагают использовать хотя бы более длинный обломок полотна: сломанный конец отжечь, просверлить здесь отверстие под штифт, а под обломок дорабатывать рамку самой промышленной ножовки. Это трудоемко, грозит тем, что можно испортить инструмент, да еще при отжиге укорачивается и без того недлинная рабочая часть полотна.

Чтобы использовать части сломанных полотен, я сделал маленькую, можно сказать, универсальную мини – ножовку по металлу, особенно удобную при изготовлении мелких деталей.

Конструкция инструмента несложная, хотя и требует сварочных работ. Мини – ножовку можно изготовить в гаражных условиях. Материальные, трудовые и финансовые затраты совсем небольшие, а вещь очень полезная.

Для изготовления станка потребуются: стальные прутки диаметрами 8 и 12 мм; шесть винтов М6х10; две нормальных гайки М14 и деревянная ручка (можно использовать от напильника).

У гаек следует немного рассверлить резьбу до 13 мм – я это сделал с помощью круглого напильника, а в одной из граней нарезал резьбу Мб.

Изготовил стойку и рамку-держатель. К держателю приварил электродуговой сваркой хвостовик для ручки. Швы зачистил «болгаркой». Ею же выполнил лыску на рамке-держателе, а также прорези под обломки полотен шириной 1,5 мм в концах обеих деталей.

Стойку собирал в следующей последовательности: на держатель надел две гайки с расстоянием между ними 12 мм (радиальные отверстия должны располагаться с противоположной стороны лыски), затянул винты и вставил стойку до упора в лыску держателя между гаек (рис. 1).

Универсальная мини – ножовка

В прорези стойки и держателя вставил ножовочное полотно и затянул винты. Зажимать полотно следует так. Завернуть винты с одной стороны до легкого соприкосновения с полотном. С другой стороны винты закрутить с усилием. Этот метод позволяет не разрушить хрупкое полотно в местах зажима болтами, оно будет служить как направляющая при сварке стойки с гайками. Но прежде стойку нужно правильно выставить, при необходимости закрепить с помощью струбцины. Стойку приварил к гайкам электродуговой сваркой. Сварочные швы зачистил «болгаркой». Чтобы ручка при насадке на хвостовик не треснула, надо в ней просверлить осевое отверстие диаметром 4 мм на глубину 55 мм и рассверлить его до диаметра 8 мм на глубину 20 мм. Для придания ножовке товарного вида ее покрасил.

Конструкция инструмента позволяет двигать и закреплять стойку на рамке-держателе даже на довольно близком расстоянии от ручки и использовать обломки полотна длиной от 70 мм и почти до целого полотна без каких-либо доработок. Крепление полотна вполне удобное и быстрое, делает возможным использовать обломки даже некоторых машинных полотен.

С помощью такой ножовки можно резать даже длинные полосы и делать глубокие пропилы и шлицы (для этого ножовочное полотно должно выходить из пазов за торцы стойки и держателя вниз на глубину шлица). При этом положении инструмента с ним надо работать осторожнее: надавишь чуть больше положенного или слегка изогнешь – и полотно ломается. Такие операции предпочтительно выполнять обломком от нового полотна, так как у него зубья острые и развод не износился. Также для уменьшения трения применяю смазку на основе графита и сала – она долго держится на ножовочном полотне. При отсутствии того или другого компонента полотно смазываю машинным маслом, даже отработанным.

Как видно из рисунка 1, у станка нет традиционного натяжения полотна натяжного винта с гайкой-барашком. Способ натяжения полотна изложен ниже.

Для того чтобы закрепить полотно и чтобы оно имело необходимый натяг, нужно стойку установить на расстоянии от заднего зажима по длине обломка полотна и закрепить полотно в прорезях стойки и держателя. Далее стойку с гайками рукой или легким ударом молотка по внутренней гайке со стороны ручки наклоняем вперед по держателю до натяга. Этим приемом убирается люфт в гайке с держателем. Затягиваем винт на гайке со стороны ручки и следом – на другой гайке. Этим приемом стойка выправляется и натягивает полотно. Остаток полотна длиной до 150 мм не обязательно натягивать, достаточно зафиксировать стойку на держателе и закрепить часть полотна в прорезях (стойки и держателя), как указано выше. Жесткость конструкции не позволит сломаться полотну.

Конструкция станка позволяет использовать и более широкие полотна, лишь бы они входили в паз по толщине. В целях техники безопасности острые углы на сломанных торцах полотна нужно скруглить на наждачном станке.

Универсальная мини – ножовка

Если во время работы сломался хотя бы один зуб на полотне – не следует продолжать работу, иначе произойдет поломка смежных зубьев и быстрое затупление всех остальных. Для восстановления режущей способности полотна (или его обломка), у которого выкрошился зуб, необходимо на наждачном станке сточить два-три соседних с ним зуба. Из прорези заготовки надо удалить застрявший там сломанный зуб или его остатки.

Для того чтобы использовать обломок ножовочного полотна на стандартной ножовке с присоединительным размером 300 мм, предлагаю изготовить из «мягкой» стали толщиной один мм удлинители: один на 150 мм и два по 100 мм. Удлинители (рис. 5) позволяют использовать обломки полотна с одним отверстием, независимо от того, какую часть полотна используете: переднюю или заднюю, или обломок без отверстия. Размеры 150 мм и 100 мм присоединительные, они указывают на расстояние между двумя отверстиями диаметром 4,1 мм и третьим отверстием диаметром тоже 4,1 мм на удлинителе и на обломке полотна между отверстием и выемками или между выемками, а не габаритные размеры конструкции.

Собранный узел (часть полотна с удлинителем) представляет собой как бы целое ножовочное полотно длиной 300 мм. Оно фиксируется в ножовке с помощью штатных штифтов.

Варианты сборки узла:
– Удлинитель 150 мм и обломок полотна 150 мм с отверстием.
– Удлинитель 100 мм и обломок полотна 200 мм с отверстием.
– Два удлинителя по 100 мм и обломок полотна 100 мм без отверстия.

Каждый удлинитель состоит из двух пластин шириной 20 мм: длинной и короткой. Пластины соединены между собой двумя стальными заклепками диаметром 3 мм (можно использовать стержень от электрода). Между пластин в прорезь шириной 1 мм вставляется доработанный на наждачном станке обломок полотна. Конфигурация выемок на рисунках обломков полотна обозначена толстой линией (с отверстием – на рис. 4, без отверстия – на рис. 5). Доработанный конец полотна фиксируется в удлинителе двумя болтами М4х8 с гайками

(они на рисунках удлинителей 2 и 3 условно не показаны). Для удобства и ускорения фиксации части полотна в удлинителе можно использовать один болт с гайкой, а второй – без гайки, как штифт.

Универсальная мини – ножовка

Нелишним, считаю, будет напоминание о некоторых правилах техники безопасности при работе со слесарной ножовкой:
1) Надежно закреплять заготовку в тисках.
2) Пилить без рывков.
3) Работать только с исправной и не слетающей с концевика ручкой.
4) Заканчивая резание, ослаблять нажим и поддерживать отрезаемую часть заготовки.
5) Сметать опилки только специальной щеткой.

В. АКСЕНЦЕВ, г. Арзамас, Нижегородская область

Как самому заточить ножовку по дереву

Ножовка по дереву сегодня является самым распространенным столярным инструментом, который используется как в профессиональной деятельности, так и при решении многих бытовых вопросов. Несмотря на то, что появилось множество функциональных и производительных электрических инструментов, ее популярность нисколько не снизилась и как и сотни лет назад, ножовка является практически незаменимым приспособлением. К сожалению, в процессе использования зубья пильного полотна тупятся и работать инструментом становится невозможно.

К счастью, это можно легко исправить, заточив ножовку, причем сделать это можно без использования специального оборудования своими руками.

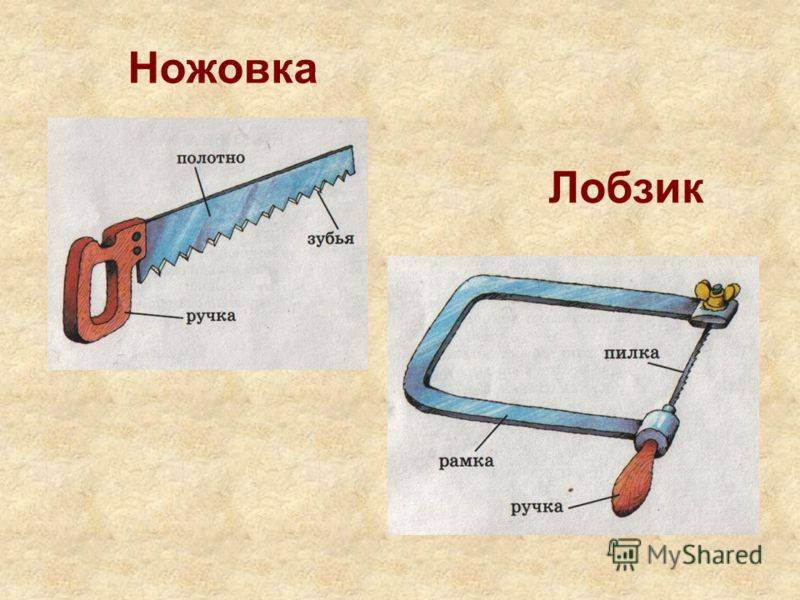

Как устроена ножовка

Прежде чем приступить к рассказу о заточке полотна, рассмотрим какими бывают ножовки и в чем принципиальные отличия разных их видов. Производителя предлагают инструменты с разными видами зубьев:

• Крупными;
• Средними;
• Мелкими.

Определяется вид зубьев по количеству элементов, которые приходятся на дюйм длины полотна. Величина эта обозначается как TPI и является международным обозначением, понятным любому пользователю. Ножовками с крупными зубьями считаются инструменты, количество режущих элементов в которых составляет от 3 до 6 на дюйм. Межзубовое расстояние в таких полотнах составляет 4-8 мм, что позволяет применять этот вид пил для работы с крупными брусами, толстыми досками и даже бревнами. Шаг зубьев 3-3,5 мм говорит о том, что инструмент рассчитан на работу с досками средних размеров, а если эта величина составляет 2-2,5 мм, то назначение такой ножовки – работа с небольшими деталями и тонким материалом.

Зубья также различаются по наклону. Прямые предназначены для поперечного распиливания древесины, а наклонные – для работ в продольном направлении. Именно поэтому в наборе инструментов профессионального плотника вы всегда увидите несколько ножовок для разных видов работ.

Разводка зубьев

Перед тем, как приступить непосредственно к заточке, обязательно производят разводку зубьев. Это делается для того, чтобы избежать зажимания полотна в материале при работе и улучшить режущие свойства зубьев. Если рассмотреть механизм работы ножовки, то разводка играет очень важную роль, так как она дает возможность соприкасаться с материалом лишь зубьям, а само полотно не касается дерева. Чем шире развод – тем шире пропил и тем меньше вероятность, что инструмент «зажмет» в толще заготовки.

Величина разводки принимается как 1,5-2 толщины ножовочного полотна и обычно не превышает 2 мм. Для сухой древесины разводку делают меньше, а для свежей или влажной – больше. Разводку зубьев выполняют при помощи одноименного инструмента, который выглядит как металлическая пластина с прорезью, ширина которого сопоставима с шириной самого пильного полотна. Зубья отгибают разводкой в разные стороны от продольной оси инструмента. Для комфортной работы пилу зажимают в тиски между двумя деревянными брусками, чтобы над ними выступали лишь режущие элементы. Зуб отгибают не у самого основания, а примерно посередине, на так называемой линии отвода. Согнув элемент ниже этой черты, можно случайно его сломать. Контроль качества работы производится на глаз – чтобы оценить правильность разводки, на полотно смотрят вдоль на свет. Если какие-то зубья выступают из общего ряда, их поправляют разводкой.

Точим правильно

В заточке ножовок по дереву нет ничего сложного, но при этом важно соблюдение последовательности работ и учет некоторых тонкостей:

• Большую роль при выполнении заточки играет надежная фиксация ножовки. Затачивая инструмент «на колене», вы никогда не получите хороший результат, поэтому, перед началом работы, зажмите полотно в тиски.
• Качество инструмента, применяемого при обслуживании пилы, играет первоочередную роль. Для заточки применяют напильник, который желательно не использовать для выполнения других видов работ. Окончательную доводку режущих кромок выполняют надфилем с самой мелкой бархатной насечкой.
• Техника работы инструментом. При работе напильник берется за рукоять правой рукой в то время как левая лежит сверху и является направляющей. Напильник должен касаться металла только двигаясь вперед. Обратно возвращать его нужно не касаясь зубьев. Не следует слишком сильно надавливать на напильник.
• Качество работы. Даже если заточка выполнялась максимально аккуратно, на металле могут оставаться заусенцы. Это явление ускоряет износ полотна, приводя к выкрашиванию рабочей части зуба. Мелкие недочеты заточки тщательно удаляют самым мелким надфилем.
• После завершения работы необходимо проверить качество заточки. Хорошо заточенные острия режущих кромок зубьев ножовочного полотна не блестят при хорошем освещении, оставаясь матовыми под любым углом падения света. Если виден блеск – значит необходима доводка надфилем.

Работы по возвращению зубьям пилы остроты, выполняются при помощи треугольного напильника, имеющего мелкую насечку и угол между гранями 60 градусов.

Если вы внимательно ознакомились с приведенными здесь рекомендациями, то наверняка сможете качественно заострить зубья ножовки по дереву. Напоследок хочется дать важный совет: не дожидайтесь, пока полотно перестанет полностью пилить или начнет застревать в материале. Восстанавливать очень затупленный инструмент очень хлопотно, поэтому, как только появятся первые признаки ухудшения работы ножовки, поправьте ее заточку.

Полезные советы Обновлено: 30. 11.2020 15:25:37

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Типы ножовочных полотен и их применение

Бесплатный номер: 877-841-1837

08 июня 2022 г.

Ножовки бывают разных форм и размеров, и все они предназначены для разных целей. Ножовка – это инструмент, который можно найти в каждом доме, хотя и разных размеров . Ножовка — это ручной инструмент с небольшими зубьями, используемый для резки металлических труб, стержней и кронштейнов. Пластик также можно резать ножовками . Ножовки были разработаны в первую очередь для резки металла, но они также могут резать множество других материалов, упомянутых выше.

С-образная шагающая рама поддерживает натяжение полотна в большинстве ножовок по металлу. Штифты используются для соединения узкого одноразового лезвия с рукояткой, которая часто представляет собой пистолетную рукоятку. Рамы также могут быть отрегулированы для размещения лезвий разных размеров. Винт или аналогичный механизм используется для натяжения тонкого лезвия.

На ножовках по металлу, как и на большинстве рамных пил, полотно можно держать зубьями на рукоятке или вдали от нее, что приводит к режущему действию при толчке или натяжении. При резке вертикально вниз с заготовкой, удерживаемой в верстачных тисках, полотна ножовки обычно смотрят вперед.

Полотна для ножовок часто подразделяются на гибкие и закаленные, с разницей в шероховатости, шаге зубьев и длине, которые следует учитывать при выборе правильной ножовки для работы. Понимание различных типов ножовок и их использования должно быть сложным для новичка. В результате я пишу эту статью, чтобы помочь вам понять ножовки, их типы и области их применения.

Типы полотен для ножовок и их применение

Доступны ножовки различных размеров для выполнения различных задач. Ниже представлены виды ножовочных полотен:

• Ножовочное полотно
• Ножовочное полотно среднего качества
• Ножовочное полотно тонкого класса
• Ножовочное полотно высшего сорта
• Твердое лезвие

1. Полотно для ножовки по металлу

Полотно для ножовки используется для резки низкоуглеродистой стали, меди, алюминия, латуни и других материалов. Проще говоря, ножовочные полотна курсового класса отлично подходят для толстых материалов, так как они имеют более низкое 14-18 TPI (зубьев на дюйм) 9.0003

2. Полотна для ножовки среднего качества

Полотна для ножовки среднего качества — это превосходные универсальные полотна для ножовки. Этими лезвиями можно резать большинство металлов с большей легкостью, чем обычным лезвием. Эти ножовочные полотна могут не работать с более толстыми металлическими изделиями, но они являются лучшим вариантом для чугуна. Он имеет 20-24 TPI.

3. Пильное полотно для мелкой ножовки

Полотно для ножовочной пилы с мелким сечением используется для резки тонких материалов, листового металла, тонкостенных труб, таких как электрические кабелепроводы и медные трубы. Он режет более тонко и не оставляет шероховатых краев, по которым могут тянуться провода, поэтому отлично подходит для электромонтажных работ. у него 24-30 т/д.

4. Ножовочное полотно сверхтонкого класса

Ножовочное полотно сверхтонкого помола используется для резки тонких металлов и тонких листов. Обычно имеет 30-32 TPI

5. Ail Hard Blade

Ail Hard Blade также представляет собой чрезвычайно тонкое полотно для ножовки (30-32 TPI). Эти лезвия прошли закалку и отпуск, чтобы уменьшить хрупкость и помочь им дольше оставаться острыми. Они используются, среди прочего, для резки чугуна или формовки чугуна.

Что такое ТПИ?

Термин TPI означает «количество зубьев на дюйм», или вы можете сказать количество зубьев на дюйм на пильном полотне. Чем выше число TPI лезвия, тем тоньше и чище будет срез. Пильные полотна с высоким TPI могут резать как твердые, так и мягкие металлы.

Как пользоваться ножовкой по металлу

• Убедитесь, что лезвие правильно закреплено и натянуто.
• Измерьте длину трубы или канала и отметьте ее.
• Совместите лезвие с отметкой.
• Туда-сюда с пилой по отметке

Меры безопасности при использовании ножовки по металлу

• Обязательно надевайте соответствующие перчатки и защитные очки
• Осторожно с острыми кромками во время и после пиления

Ножовки — отличный инструмент, с которым проще всего работать. Просто убедитесь, что вы выбрали правильный диск для правильного материала.

---

Оставить комментарий

---

Также в новостях

Руководство по битам драйвера: типы, функции, приложения

28 июня 2023 г.

Продолжить чтение

Руководство для начинающих по использованию электродрели и сверл

27 июня 2023 г.

Продолжить чтение

Настольная пила против циркулярной пилы

26 июня 2023 г.

Продолжить чтение

Как пользоваться ножовкой

Начинающим новичкам никогда не хотелось бы слишком рано вводить электроинструменты. Ручные инструменты намного безопаснее, даже если они занимают немного больше времени. В этой статье я покажу вам, как правильно выбрать полотно для работы и как пользоваться ножовкой.

Раскрытие информации: у меня есть партнерские ссылки в этой статье. Это абсолютно бесплатно для вас. Тем не менее, они позволяют мне продолжать управлять этим сайтом и предоставлять вам полезную информацию. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться ко мне.

Ножовка — один из тех чрезвычайно полезных инструментов, который не стоит копейки и может резать самые разные материалы. У него есть лезвие с длинной режущей кромкой, чтобы ускорить работу, и мелкие зубья, чтобы сделать ровный срез. Для разрезания заклинивших болтов, металлических труб, листового металла, пластиковых труб и дерева можно использовать различные лезвия.

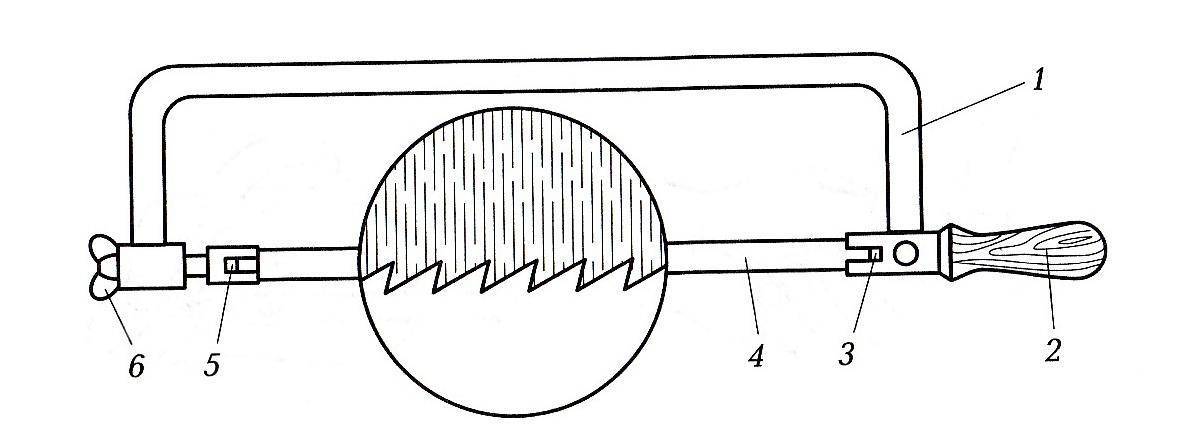

Детали ножовки

Ножовка Stahlwille имеет малый вес.

Металлический каркас предназначен для удержания лезвия, зажатого барашковой гайкой или винтом с накатанной головкой. На одном конце имеется угловая ручка. Лопасти имеют отверстия на каждом конце, которые надеваются на штифты в раме. У некоторых есть регулировочный винт, позволяющий раме скользить обратно в рукоятку для более коротких лезвий, а другие имеют фиксированную длину.

Ножовка предназначена для резки при нажимном ходе, поэтому всегда проверяйте, чтобы зубья полотна были обращены вперед и в сторону от рукоятки.

Правильный выбор ножовки

Основным критерием здесь является вес. Некоторые ножовки слишком тяжелы для средней женской руки, но большинство имеют более легкий вес. Лучше всего подойдет полая трубчатая рама или более тонкая сплошная легкая рама. Подумайте о мягкой ручке, только если вы будете много пилить, так как набивка увеличивает вес.

Правильный выбор лезвия

Изначально ножовки предназначались для резки металла, но с правильным лезвием они могут резать дерево, керамическую плитку и фарфор. Чем выше число, тем тоньше пила.

• Используйте 32 tpi (зубья на дюйм) для кабелепровода и тонкого металла, например медной трубы.

• Выберите лезвие 18 tpi для отрезания болта, пластиковой трубы, листового металла или штифтов.

• Выберите лезвие 14 зубьев на дюйм для алюминия и других мягких материалов.

• Выберите лезвие 8 tpi для дерева.

Убедитесь, что вы купили ножовку правильной длины, если она имеет фиксированную раму. Возьмите с собой одно из старых лезвий, если пойдете в магазин, или проверьте характеристики при заказе через Интернет.

Не поддавайтесь искушению покупать очень дешевые лезвия, они слишком хрупкие и легко ломаются.

Лезвия из быстрорежущей стали немного дороже и используются для резки твердых материалов, таких как нержавеющая сталь.

Твердосплавный диск для резки стекла, керамики, мрамора, стекловолокна и стали. Твердосплавные лезвия не имеют зубьев, но режущая кромка покрыта твердосплавной стружкой. Существуют также твердосплавные стержни, которые подходят для ножовки. Любой может быть использован для работы под рукой.

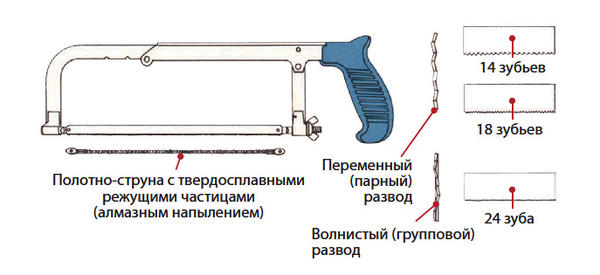

Набор ножовочных полотен

Набор относится к расположению зубьев на лезвии.

Обычный для более мягких, цветных (без железа) металлов, таких как медь, алюминий или олово. Зубья чередуются слева и справа, и это полотно, которое будет поставляться с вашей ножовкой при покупке.

Грабли для резки толстых металлов, таких как железные трубы и болты. Это будет медленное движение, но это правильное лезвие для более тяжелых работ. Зубы чередуются слева и справа в наборах по три.

Волнистая для твердых и тонких металлов. Зубья имеют волнообразный рисунок и создают тонкий, гладкий срез. Не пытайтесь использовать его на толстых металлах.

Правильная установка ножовочного полотна

Для тонкого пильного полотна, у которого трудно увидеть зубья, очень осторожно проведите пальцем по кромке. Вы почувствуете, когда зубья захватят ваш палец — это будет направление, в котором нужно вставить лезвие, чтобы зубья были обращены вперед от рукоятки.

Наденьте отверстия на обоих концах лезвия на штифты в раме.

Затяните пальцами барашковую гайку или винт с накатанной головкой, чтобы лезвие оставалось натянутым.

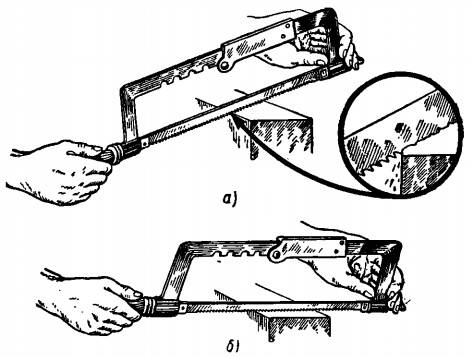

Как пользоваться ножовкой по металлу

• Отметьте место, которое нужно отрезать.

• Надрежьте материал лезвием, чтобы создать отправную точку.

• Смажьте лезвие для резки металла каплей масла и выполняйте медленные равномерные движения с режущим действием при движении вперед.

• При работе с металлом тепло может накапливаться очень быстро, и вы не захотите сломать лезвие, если будете резать слишком быстро.

• Не нажимайте слишком сильно на пилу.

• Твердые металлы режут медленнее, чем более мягкие материалы.

• Держите ножовку вертикально, чтобы не повернуть лезвие и не сломать его.

• Используйте всю длину лезвия.

• После того, как вы сделали прямой ход, потяните пилу назад без какого-либо давления, готовясь к следующему ходу.

• Закрепите трубу в тисках или прикрепите к столу для резки, иначе ее будет трудно удерживать неподвижно.

• Если возможно, прорезая болт, режьте с разных сторон, пока пила не пройдет по центру. Это облегчит нарезку.

Прочный и легкий ножовочный станок Stahlwille.

Поиск и устранение неисправностей

Если полотно ножовки защелкивается, режет неправильно, постоянно выпадает или застревает, когда вы пытаетесь что-то распилить, то читайте дальше:

• Полотно вставлено неправильно.
