Насадка на болгарку из цепи от бензопилы

Насадка на болгарку из цепи от бензопилы
У многих людей валяются ненужные старые цепи от бензопилы, из которых можно сделать своеобразную фрезу-насадку на болгарку для обработки дерева, нужную в хозяйстве.

Как же сделать насадку из цепи для болгарки?


Насадка на болгарку из цепи от бензопилы
Для этого вокруг посадочной ступицы болгарки отмеряем необходимую длину цепи.
Насадка на болгарку из цепи от бензопилы
С помощью напильника вытачиваем заклепки и высверливаем их при помощи дрели или шуруповерта со сверлом по металлу.
Насадка на болгарку из цепи от бензопилы
Насадка на болгарку из цепи от бензопилы

Освобождаем звенья друг от друга. Проделываем то же самое с другой заклепкой, чтобы получить короткий кусок цепи нужной длины. Теперь нужно соединить два конца полученного куска цепи, чтобы получить небольшое кольцо. Для этого можно делать своеобразную заклепку из стержня желтого самореза, так как он из довольно прочного металла.
Насадка на болгарку из цепи от бензопилы
Закрепляем его в шуруповерт и стачиваем по диаметру отверстия в звеньях.
Насадка на болгарку из цепи от бензопилы
Насадка на болгарку из цепи от бензопилы
Откусываем кусачками.
Насадка на болгарку из цепи от бензопилы
Стержень нужной длины вставляем в отверстия звеньев цепи и заклепываем с помощью молотка на куске железа, если нет тисков или наковальни.
Насадка на болгарку из цепи от бензопилы
Полученное цепное кольцо вставляем в ступицу болгарки, точно так же, как вставляется отрезной диск.
Насадка на болгарку из цепи от бензопилы
При этом надо установить кольцо таким образом, чтобы зубья цепи были направлены в сторону вращения.
Насадка на болгарку из цепи от бензопилы
С помощью такой импровизированной фрезы можно вырезать в дереве пазы, делать углубления, снимать фаску с ребер бруска, проводить грубую шлифовку.
Насадка на болгарку из цепи от бензопилы
Например, я попробовал изготовить деревянную ложку, и у меня неплохо получилось. Для работы мне понадобилась самодельная фреза, деревянный брусочек, карандаш, циркульная пила, прямые руки и немного желания.
На циркулярной пиле я просто отрезал лишнее, а с помощью моей фрезы сделал углубление для будущей ложки и отшлифовал все ненужное, чтобы придать ей всем известную форму.
Насадка на болгарку из цепи от бензопилы
Получилось, конечно, грубовато, но не в этом суть. Просто я показал, что с помощью такой фрезы можно быстро обрабатывать древесину. Эта фреза будет особенно полезна тем, кто любит мастерить, строит дом или просто нуждается во всевозможных инструментах по роду деятельности.
Насадка на болгарку из цепи от бензопилы
При этом необходимо соблюдать технику безопасности не только при изготовлении этой фрезы, так как для этого надо пользоваться несколькими инструментами, но и при использовании самой фрезы в работе.
Фреза из самодельного цепного кольца работает на болгарке при высоких оборотах и выбрасывает опилки с щепой. Поэтому работать надо в перчатках и обязательно в защитных слесарных очках!
Насадка на болгарку из цепи от бензопилы

Вот так из цепи, отслужившей свой срок, получается новый инструмент, который принесет немало пользы своему владельцу.

Смотрите видео


sdelaysam-svoimirukami.ru

Насадка-болгарка для бензопилыи — плюсы и области применения

Насадка-болгарка для бензопилы – это один из видов дополнительных приспособлений, которые расширяют функционал бензинового инструмента. Такая насадка дает возможность использовать пилу не только для спиливания деревьев, но и для выполнения других хозяйственных задач. Преимущества насадки заключаются в простоте ее монтажа и использования. Кроме того, для использования этого приспособление не нужно искать источники электрического питания.

Плюсы и области применения насадки-болгарки

Самодельное оборудование для пилы дает возможность соединить в одной конструкции достоинства сразу 2 механизмов – мощность бензинового инструмента и массу плюсов болгарки. Благодаря такой компоновке, это оборудование способно выполнять множество функций в хозяйстве. Оно может быстро разрезать металлические или бетонные предметы любой формы и толщины в местах, отдаленных от источников электропитания. Насадка-болгарка  на бензопилу также имеет ряд других преимуществ:

повышенные показатели мощности – в этом самодельная насадка болгарка в разы превосходит большинство стационарных аналогов;

цена – самоделка стоит в разы дешевле магазинных болгарок;

простота в обслуживании и ремонте – сделав самодельную насадку-болгарку, владелец будет идеально знать ее устройство. Это даст ему возможность быстро устранить любую неисправность оборудования.

Насадка-болгарка для бензопилыВ хозяйстве самодельное оборудование может использоваться для разрезания следующих видов материалов:

  • металла;
  • природного камня;
  • железобетонных и бетонных конструкций;
  • кирпича.

Нередко самодельные насадки используются для зачистки швов, оставшихся после сварки. Для большинства изготовленных насадок используются алмазные или армированные, а также циркуляционные пилы.

Как из бензопилы сделать болгарку?

Чтобы превратить бензопилу в инструмент для резки металла, потребуется купить стандартный магазинный набор.

Готовый комплект состоит из следующих элементов:

  • ведущего шкива, именуемого барабаном;
  • ременной оснастки;
  • защитного кожуха;
  • шпильки или ключа похожих на те, которые часто входят в комплект поставки бензопилы.

Как из бензопилы сделать болгаркуВ стандартный набор также должна входит детальная инструкция, в которой описывается каждый из элементов набора и его установка на бензопилу.

Чтобы бензопилу переделать в болгарку, следует придерживаться такого порядка действий:

  1. Вначале нужно изучить инструкцию по установке и эксплуатации насадки-болгарка;
  2. Затем потребуется слить моторное масло с двигателя бензопилы. Для этого нужно поставить рядом с инструментом небольшую емкость и аккуратно перевернуть пилу, направив отверстие для заливки масла в сосуд;
  3. После этого с бензинового инструмента потребуется снять барабан сцепления и шину;
  4. На приводной вал ведущей звездочки инструмента нужно установить шкив из купленного комплекта;
  5. Далее нужно установить ременной механизм непосредственно на осевой центр распиловочного диска. Это даст возможность менять частоту вращения имеющегося главного вала;
  6. Устройство для распиловки металла потребуется закрепить при помощи крепежей в виде шпилек. Если их нет в наборе, то можно использовать любые фиксаторы, которыми ранее крепилась шина бензопилы. В большинстве случае размер шпилек и место их монтажа можно выбрать индивидуально в зависимости от условий и модификации инструмента.
После сборки приспособления своими руками, потребуется проверить ее на наличие посторонних шумов. Если во время работы с места крепления режущего диска слышны скрипящие звуки, то это говорит о неправильной фиксации элемента. В этом случае шпильки потребуется переставить.

Полезные советы для начинающих

В процессе изготовления насадки в домашних условиях, нужно использовать только надежные материалы. От этого зависит не только исправность и эффективность самодельного приспособления, но и безопасность оператора.

При дальнейшей работе с оборудованием лучше всего устанавливать шлифовальные круги, диаметром 11,5 см. Эти диски выдерживают высокую скорость вращения, чего нельзя сказать об элементах, диаметром 2,3 см.

Полезные советы для начинающихВо время частого использования приспособления оператор должен регулярно менять моторное масло бензопилы. Это защитит трущиеся детали инструмента от преждевременного износа, и продлит сроки эксплуатации расходных запчастей.

tehnika4sad.ru

Моторизированный земляной бур из бензопилы и редуктора


Приветствую любителей помастерить, предлагаю к рассмотрению моторизированный земляной бур, который можно сделать на основе бензопилы. Есть ли смысл в этом проекте или нет, решать вам, все зависит от того, сможете ли вы достать необходимые материалы, и во сколько они вам обойдутся. В качестве «сердца» устройства используется редуктор с соотношением 1Х100, этот редуктор имеет название Bonfiglioli VF49. Его можно купить или использовать подобный, в любом случае самоделка вам должна обойтись куда дешевле, чем если покупать новый земляной бур.

Собирается устройство не сложно, бензопила никак конструктивно не изменяется, это просто подобие насадки для бензопилы.
Теперь вам не нужно будет рыть ямки лопатой, чтобы закопать столбики, это можно будет сделать за считанные минуты при помощи этого самодельного бура. Если вам заинтересовал проект, рассмотрим более подробно, как же собрать самоделку!

Материалы и инструменты, которые использовал автор:

Список материалов:
- ручной земляной бур;
- бензопила;
- редуктор Bonfiglioli VF49;
- листовая сталь;
- кругляк.

Список инструментов:
- токарный станок;
- дрель;
- метчики для нарезания резьбы;
- болгарка;
- тиски;
- маятниковая пила;
- плазменный резак;
- ленточная шлифовальная машина;
- отвертка, гаечные ключи.

Процесс изготовления самоделки:

Шаг первый. Изготовление переходника
Для начала нам нужно изготовить переходник, при помощи него мы будем подключать редуктор бура к звездочке бензопилы. Для этого автор снимает звездочку с пилы и обводит ее маркером на толстой листовой стали. Далее размеченную область нужно вырезать, для этого сперва сверлим по центру отверстие. Ну а далее вырезаем оставшееся, используя лобзик, а потом и напильники. В итоге деталь должна легко надеваться на звездочку бензопилы. Придаем ей круглую форму, срезаем лишнее, а затем шлифуем на ленточной шлифовальной машине.





Далее нам нужно изготовить ось, при помощи которой мы будем подключаться к редуктору. На оси должна быть канавка под шпонку, а также место для крепления изготовленной ранее детали для звездочки. Для изготовления этой детали понадобится токарный станок. Вытачиваем нужную деталь, сверлим отверстия, нарезаем резьбу и прикручиваем винтами деталь для крепления к звездочке.



Шаг второй. Крепление к болгарке
Далее нам нужно придумать, как крепить редуктор к болгарке и крепление должно быть надежным. Его автор вырезает из толстой листовой стали. Крепление прикручивается к редуктору винтами, а к бензопиле все это дело крепится с помощью стандартных гаек для крепления шины.



Шаг третий. Ручки
Конструкция получается довольно увесистая, да и нагрузки при бурении создаются неслабые. Ручка будет закреплена на редукторе, для начала вырезаем круглую пластину и сверлим отверстия. Эта пластина прикручивается в том месте редуктора, где выходит вал с пониженными оборотами. Далее к ручке приваривается пластина, которую автор согнул так, чтобы она шла к ручке бензопилы. В итоге, когда держишь пилу, держишь дополнительно и редуктор. Также привариваем ручку для второй руки, ее автор делает из куска трубы, приварив к пластине на редукторе.



Шаг четвертый. Установка бура
Нам нужно изготовить переходник для понижающего выхода редуктора, его автор также вытачивает на токарном станке. Ну а далее устанавливаем деталь на редукторе и одеваем земляной бур.

Дополнительно автор установил на бур ножи из хром-ваннадиевой стали, чтобы он хорошо пробивал корни и в целом бур хорошо бурил.



Вот и все, самоделка готова. Заводим пилу и пробуем бурить. У автора на видео видно, что бур бурит землю без особых усилий, теперь построить забор не будет большой проблемой. На этом все, проект окончен, удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать из болгарки цепную пилу, обзор инструмента с направляющей и специальной насадкой, превращающей устройство в электропилу

Всем здравствуйте,

В связи с тем, что я несколько помешан на инструментах во всех их проявлениях, не мог спокойно пройти мимо данной «неведомой зверушки», а именно маленькой УШМ («болгарка») в комплекте с приспособлением превращающим ее в цепную пилу. Расчлененки не будет, но веселуху гарантирую :). Большой обзор с гифками.

Автор не стремиться получить премию Дарвина, поэтому были большие сомнения, брать инструмент на обзор или нет, однако, пытливый ум и шило в ж... любопытство взяли верх. Давайте посмотрим, что получилось.
Забегая вперед скажу, все окончилось хорошо 🙂
Дискламбер: В данном обзоре я не буду рекомендовать покупать данный товар, это просто обзор товара.
Итак по-порядку…
Приехавшая посылка оказалась весьма внушительных размеров:

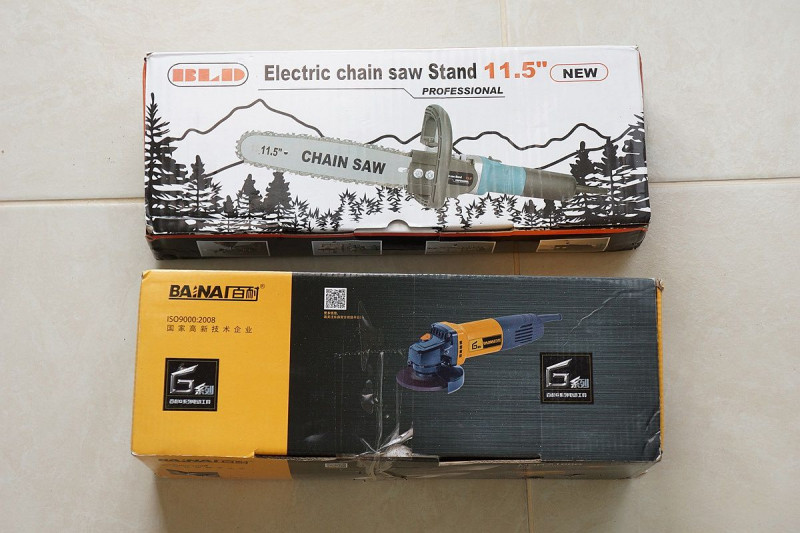

Внутри оказались еще две коробки с болгаркой и цепной пилой:

Болгарка

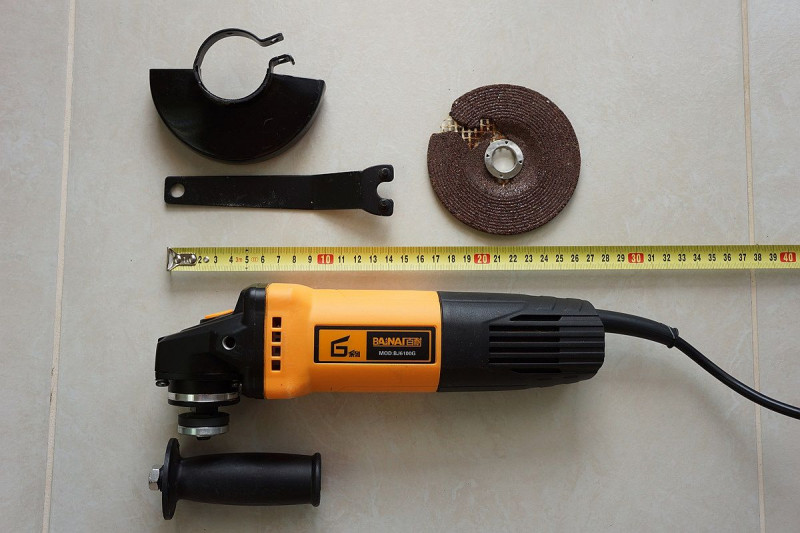

Комплектация:
— болгарка,
— рукоятка,
— защита,
— ключ,
— инструкция (на китайском),
— переходник на евророзетку,
— обдирочный диск.

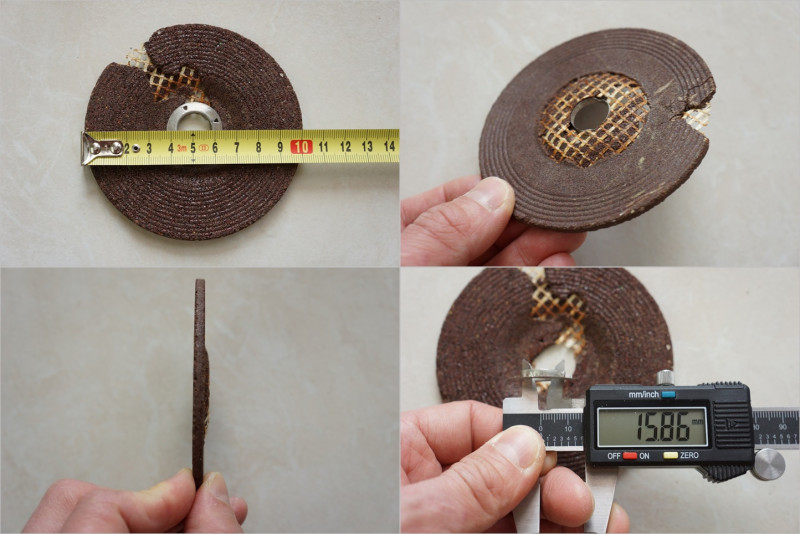

Диск, к сожалению, то ли от старости, то ли в процессе перевозки разрушился и его мелкие кусочки расползлись по всей посылке.
Сам инструмент:

Характеристики:
— обороты: 10500 об/мин
— мощьность: 680Вт
— диаметр дисков внешний: 100мм
— диаметр вала: M10
— посадочное отверстие диска: 16мм

Диски размера 100x16мм не продаются у нас, поэтому нужно заказывать в Китае: отрезные, обдирочные итд.

Размеры:

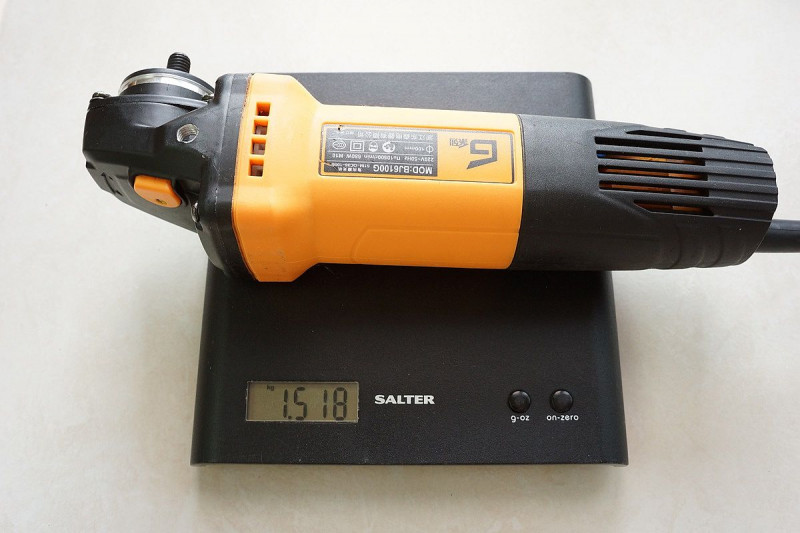

Вес:

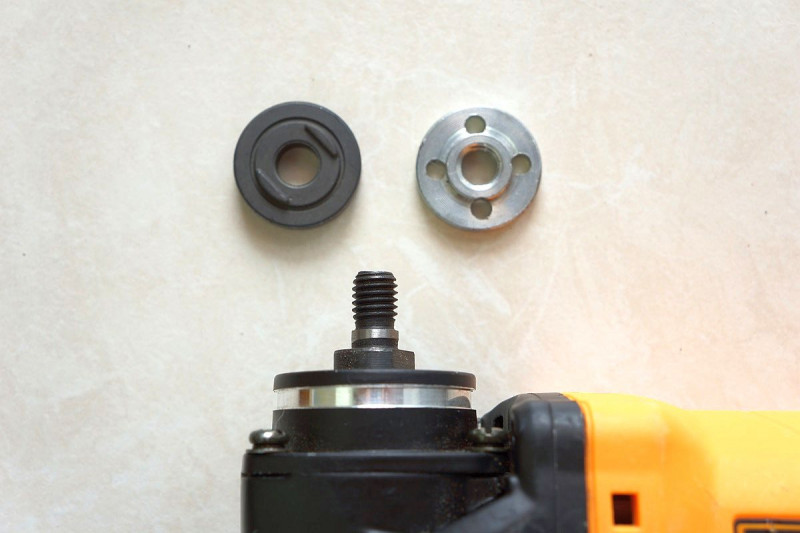

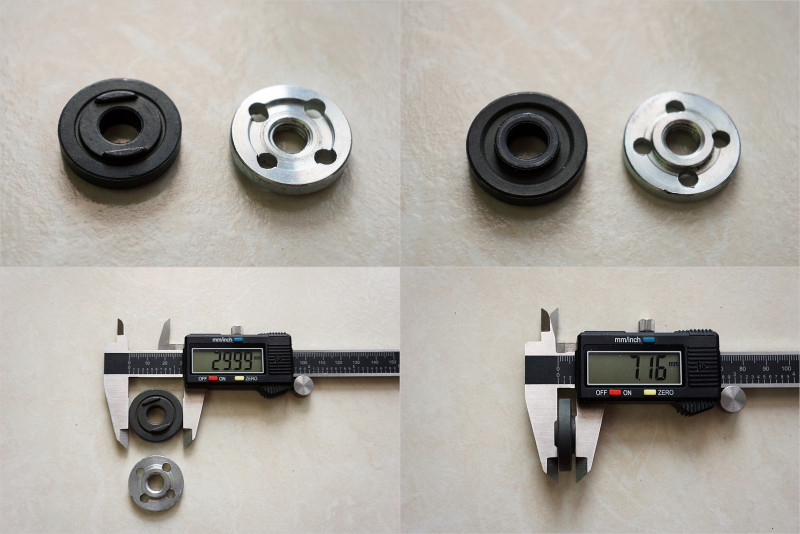

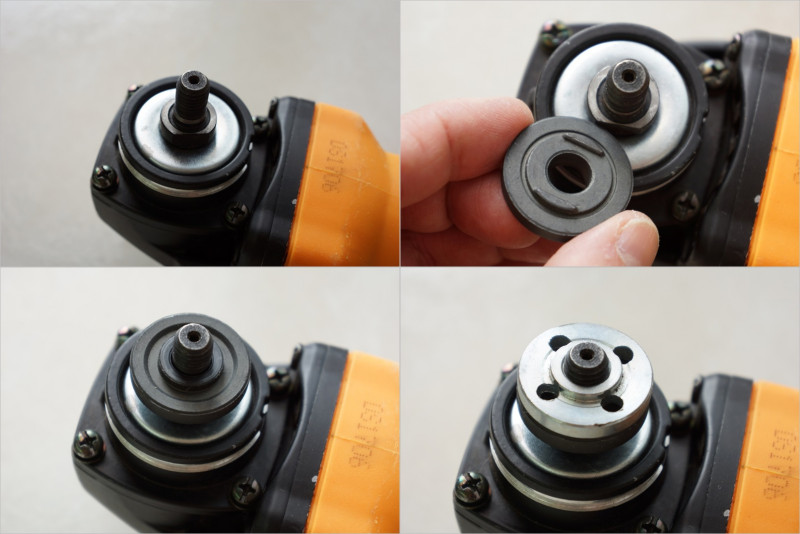

Вал, фланец и гайка. Типоразмер M10, отличается от распространенного у нас M14:


На редукторе:

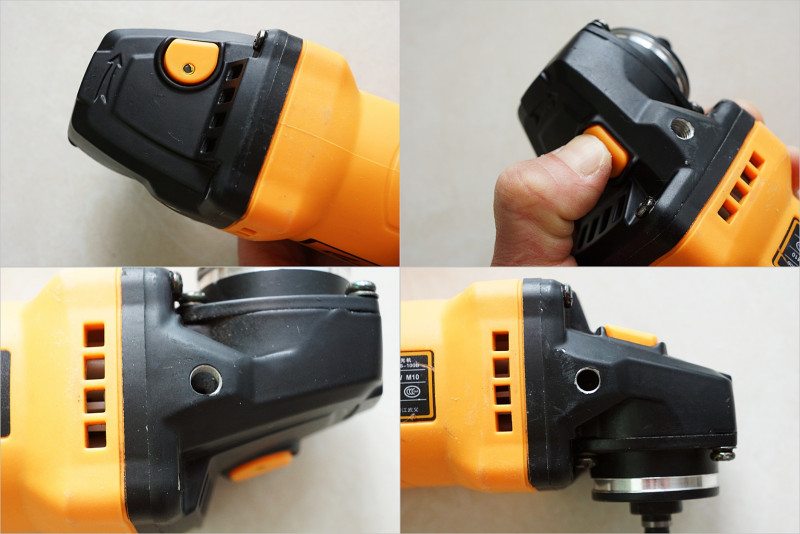

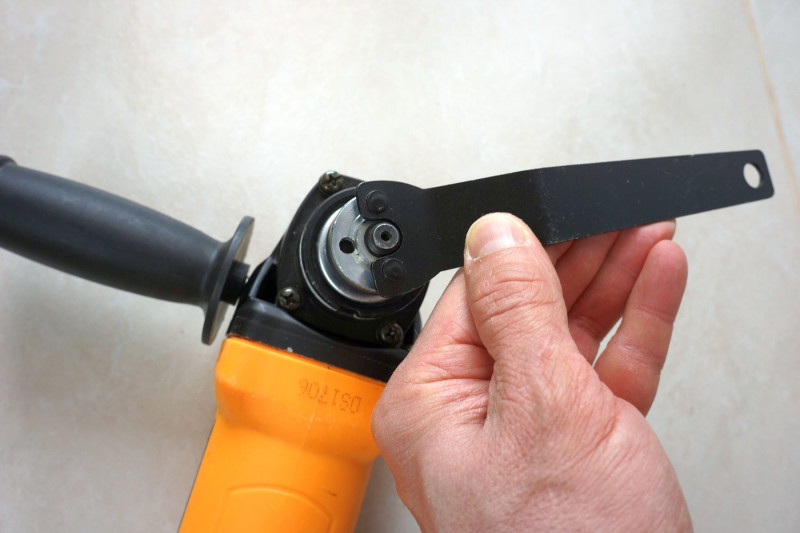

Кнопка блокировки вала при установке диска и расположение отверстий для рукоятки:

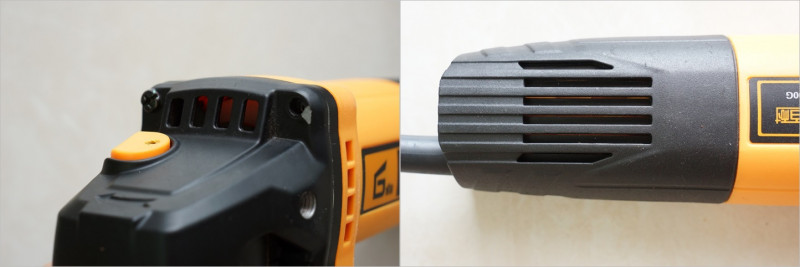

С вентиляцией все неплохо:

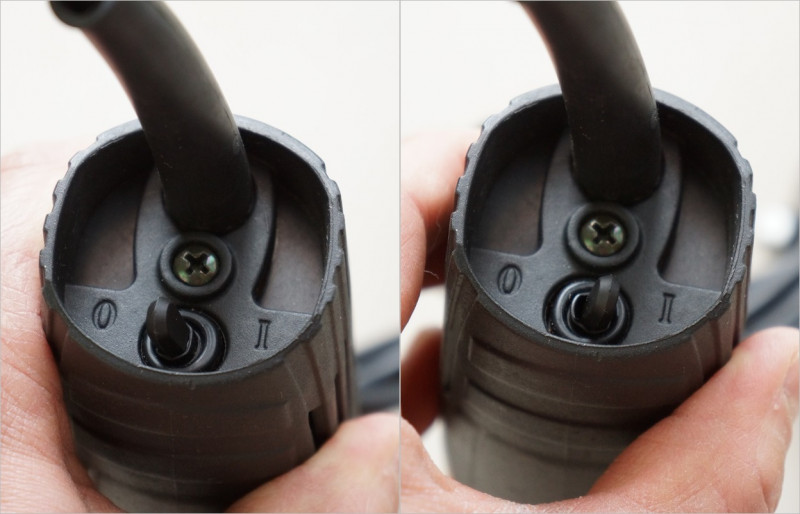

А вот это фиаско — единственный выключатель болгарки. Ну то есть совсем единственный, нефиксируемого курка под указательный палец или хотя бы переключателя нет. Расположен выключатель в ж... задней части болгарки, рядом с проводом питания, хорошо хоть имеет длинный рычажок:

Имхо, это реально опасно при такой мощности и оборотах!

Защита и рукоятка:

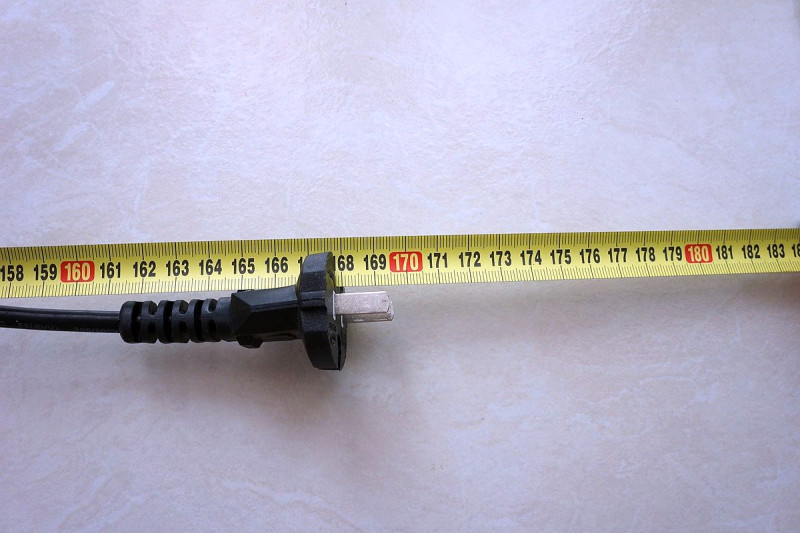

Провод 170см с китайской вилкой:

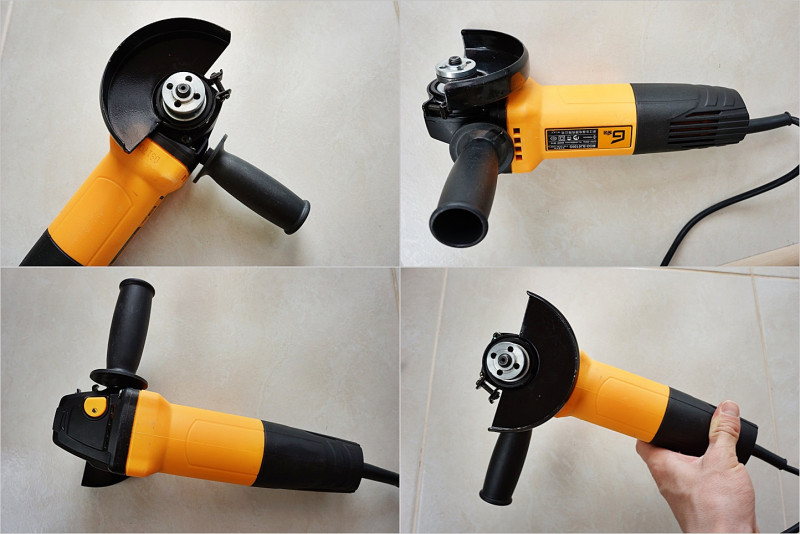

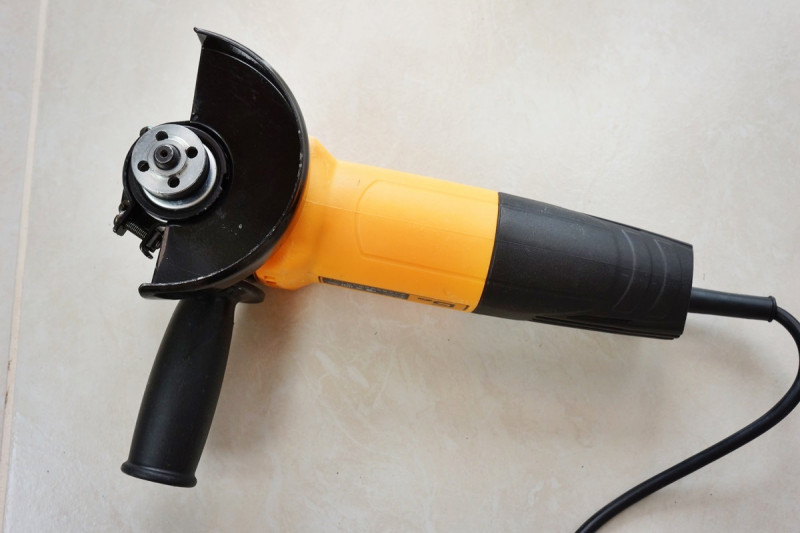

В сборе:


В общем по болгарке, типичный представитель китайской промышленности… ТБ? нет, не слышали…

Насадка «Цепная пила»

«Шедевр» инженерной мысли…

Вся инструкция на коробке:

Внутри:


Комплектация:
— направляющая шина с креплением к болгарке,
— цепь,
— звездочка на вал болгарки,
— рукоятка,
— набор ключей и крепежа,
— флакон для масла,
— защитный щиток,
— инструкция.

Цепь в отдельном пакетике:

Параметры различных цепей:

Размеры:

Инструкция в картинках


Дальше расскажу о элементах «девайса», устанавливая их на болгарку.
Убираем болгарочный фланец и на его место ставим звездочку, отвечающую за перемещение цепи:

Фиксируем ее гайкой из комплекта болгарки и берем блок-основание для шины (так сказать опору всей конструкции):

Материал базового блока какое-то литье (очень похоже на литой силумин), качество литья — так себе, но есть ребра жесткости.
В конструкции присутствует винт натяжения цепи:

В комплекте с крепежом:

Фиксируется на редукторе стяжкой на специальной выемке, во избежании соскакивания:

Затягиваем с двух сторон винтами, фиксируется жестко, люфта нет:

Берем направляющую шину:

Устанавливаем ее, вместе с цепью, на основание (естественно цепь сперва ставим неправильно, затем вспоминаем как надо и исправляемся):

Вспоминаем, что забыли поставить пластиковый кожух и защиту для руки и устанавливаем их. Защита стальная:

Устанавливаем рукоятку:

Подтягиваем цепь с помощью натяжного винта:

Проверяем натяжение:

Как-то так:


Вес инструмента в сборе 2.7кг:

Общая длина около 63см:

Собирается агрегат если уже знать как, минут 15, а так, первоначальная сборка, у меня, заняла около 30 минут.
А еще, делаем вид, что заливаем маслице:

Комплектной «масленкой». Такое впечатление, что производитель вспомнил о необходимости смазывать цепь в самый последний момент, т.к. емкости, для какого-либо мало мальского количества масла, в конструкции не предусмотрено. Масло заливается через малюсенькое отверстие, а где оно «храниться» я выделил красным овалом:

Сравнение с «Макитой»:

Еще фото сравнения





Тестирование

Как бы долго я не оттягивал этот момент, но конструкция была собрана, надо испытывать и, если честно, я реально боялся ее включить, учитывая отсутствие нефиксируемого курка. Как сапер скрывается за бруствером при подрыве, так и я провел первое включение из безопасного укрытия (спрятался за стенкой) с установкой пилы в центр рабочего стола, дабы она никуда не успела «добраться».

Включал кратковременным втыканием вилки в розетку и… она заработала, ничего не распилив в своем окружении.
Ободренный этим, приступил к полевым испытаниям…

Так как возможности пилы были неизвестны, начал с простого — кусок деревянного дверного наличника толщиной около 1см:


Как бумагу:

Двухсантиметровая доска:

Моментально:

Доска 4.5см, совсем чуть-чуть дольше:


Наискосок тоже получается:

«Подлили» масла:

Березовое палено (имитируем бревно):


Брус 10см (на пропил уходит ровно 10 секунд):


Итог, примерно, 8 минут:


Сказать, что я удивлен — ничего не сказать…

В процессе работы, боязнь девайса, в общем-то ушла (и не скажу, что это хорошо), ничего не люфтило, конструкция жесткая.

Впечатления

Эпическая Жесть в первозданном виде. Это, наверное, самый неоднозначный товар, который у меня был на обзоре. Удивительно, но «зверушка» пилит и пилит очень неплохо, кроме этого, работать ей оказалось, вполне, удобно… Скорость распила оказалась, неожиданно, высокой (на видео можно посмотреть), цепь нормальной и заточенной, мощности до дури более чем достаточно. Я ожидал, что приспособа, из-за высоких оборотов болгарки, будет вести себя как-то неадекватно — вибрировать, дергаться или выталкивать шину с цепью из дерева, но ничего подобного нет, причем если сравнивать с нормальной цепной электропилой («Макита»), я не ощутил каких-либо существенных различий в работе, а даже наоборот, пилить легче (возможно, причина в более узкой шине и цепи). С другой стороны, игнорирование Техники Безопасности. Цепная пила — это инструмент повышенной опасности и подобная конструкция, даже с защитным щитком в комплекте, не вызывает оптимизма, еще и учитывая литой, из непонятного металла, базовый блок, выключатель в совершенно неадекватном месте, а также отсутствие полноценной смазочной системы (хотя, «закапывать» масло нужно не так уж и часто, я делал это 1 раз за время тестирования), еще нет блокировки «от дурака», и нажимного курка под палец. Буду ли я ее использовать в дальнейшем? Сомневаюсь, только если уж будет очень нужно и под рукой не окажется нормального инструмента.
Видео (думаю, многие смахнут скупую мужскую слезу, вспомнив откуда музыка 🙂



купон на 10% скидку: Elec

На этом все.
PS: не удивлюсь, если скоро появится насадка в виде BFG9000. Да прибудет с Вами IDDQD 🙂

Всем Добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Бензолебедка из бензопилы и редуктора


Всем привет, в этой инструкции мы рассмотрим, как своими руками собрать лебедку на основе бензопилы. Такое полезное устройство можно использовать для различных целей, ведь она мобильная и работает на бензине. Автор ее использует для того, чтобы таскать бревнышки с оврага. Это очень удобно и полезно при заготовке дров, строительных материалов и прочего. Также такую лебедку можно запросто использовать как подъемник, удобно будет при строительных работах. К примеру, вам нужно поднять несколько ведер цемента, эта лебедка легко справится с задачей.

В качестве моторчика автор использовал бензопилу. Еще для лебедки будет нужно получить высокий крутящий момент. Для этих целей был использован старый понижающий редуктор червячного типа от какой-то техники. Все остальные материалы легко найти или изготовить. Итак, рассмотрим более подробно, как же сделать такую лебедку.

Материалы и инструменты, которые использовал автор:

Список материалов:
- бензопила;
- понижающий редуктор;
- запчасти от велосипеда;
- листовая сталь;
- уголок;
- стальная труба;
- винты, гайки и пр.;
- тросик для управления;
- трос для лебедки.

Список инструментов:
- токарный станок;
- дрель;
- болгарка;
- сварка;
- отвертки, гаечные ключи, молоток и так далее.

Процесс изготовления самодельной лебедки:

Шаг первый. Разбираем бензопилу
Начнем с подготовки бензопилы. В первую очередь нам нужно снять сцепление и звездочку. Чтобы его открутить, двигатель нужно зафиксировать, для этих целей нам нужно снять верхнюю крышку и вывернуть свечу. В свечное отверстие вставьте шнур, кусок кожи или что-то подобное. Теперь двигатель упрется поршнем в кожу, и уже не будет проворачиваться. С помощью спецключа открутите сцепление и снимите звездочку. Подойдет ключ от болгарки, если сцепление не закручено слишком сильно.


Шаг второй. Установка ведущей звездочки
В качестве ведущей звездочки автор решил использовать звездочку от велосипеда. Для этих целей разберите кассету заднего колеса велосипеда и выберите нужную звездочку. Она приваривается к наружной части сцепления. Автору пришлось подогнать внутренние отверстие звездочки на токарном станке, чтобы она точно установилась на отлив. Ну а далее хорошенько привариваем звездочку при помощи сварки. Сперва желательно прихватить по кругу и убедиться в том, что нет перекосов.

В итоге после установки конструкции на пилу имеем ведущую звездочку, оснащенную сцеплением, что очень удобно.


Шаг третий. Установка ведомой звездочки
Ведомая звездочка сделана также из велосипедной, она большего диаметра, чем ведущая, чтобы увеличить крутящий момент. Для ее установки автор решил использовать шкив от выбранного редуктора. В звездочке сверлим отверстия, крепить мы ее будем с помощью винтов. В шкиве также сверлим отверстия и нарезаем резьбу под винты.

Сам шкив автор крепит тремя винтами, два из них фиксируют шкив от проворачивания по кругу, а еще один заворачивается для того, чтобы шкив не слез с вала редуктора.


Шаг четвертый. Устанавливаем бензопилу на редукторе
На редукторе автор установил основу из двух стальных уголков. Она крепится с помощью болтов, так как корпус редуктора, вероятнее всего, чугунный. Бензопилу мы будем крепить тем местом, где установлен зубатый упор. Его нужно открутить, он не понадобится. Вместо него прикручиваем стальную пластину. Ну а далее эту пластину привариваем к основе из уголков. Перед окончательной сваркой установите цепь и убедитесь в том, что все установлено ровно, цепь не слетает.

Шаг пятый. Защитные щитки
Цепную передачу нужно обязательно защитить, так как сюда будут попадать ветки, а если попадет одежда или рука, все может закончиться трагично. Щитка тут два, один родной от бензопилы, он устанавливается напротив ведущей звездочки. Если ручной тормоз будет мешать, его можно снять.

Что касается щитка, который устанавливается напротив ведомой звездочки, то его автор делает своими руками. Для этих целей вам будет нужна листовая сталь. С помощью самодельного станка из болгарки автор вырезал из стали круг, а потом приварил к нему обод, получился отличный щиток. Все, что останется, это приварить несколько пластин для крепления щитка к устройству с помощью винтов.

Шаг шестой. Изготовление шкива лебедки
Шкив лебедки нужен для того, чтобы на него можно было намотать трос и выполнить нужную работу. Для его изготовления сначала берем кусок стальной трубы подходящего диаметра, чтобы ее можно было надеть на вал редуктора. Далее сверлим отверстия и нарезаем резьбу под винты. С помощью винтов мы закрепим трубу на валу, там есть проточка. Концы винтов нужно будет сточить по диаметру канавки.


Теперь нужно изготовить две «тарелки». Для этого вырезаем из листовой стали два круга, а потом при помощи болгарки делаем надрезы. В итоге теперь вы можете согнуть края и получите две части шкива. Пропилы нужно заварить, а потом тщательно зачистите сварные швы, иначе они будут рвать трос. Тарелки привариваем к трубе на нужно расстоянии. Автор дополнительно закрепил эту деталь еще одним винтом, который заворачивается внутрь оси редуктора.

Шаг седьмой. Основа
Сделайте для устройства основу, чтобы лебедку можно было поставить на землю, и она не падала. Для этих целей автор использовал кусок трубы квадратного сечения. Привариваем ее к основе или крепим с помощью болтов.

На лебедке также закрепите трос, с помощью которого вы сможете ее привязывать к дереву, машине и так далее. На конце троса установите крюк для быстрого крепления.


Шаг восьмой. Ручка для управления
Все, что вам осталось, это установить ручку для управления оборотами бензопилы. Сделать такую ручку можно самому, а можно подыскать готовую, к примеру, от велосипеда и так далее. На ручке бензопилы устанавливаем стальной хомут и с помощью него подключаем тросик. Вокруг «курка» делаем петлю, чтобы при нажатии на ручку петля затягивалась и давила на газ. Саму ручку управления расположите в удобном месте. Желательно, чтобы ручка могла фиксироваться в заданном положении, так вы сможете отрегулировать единожды нужные обороты и постоянно использовать такой режим.

Также обязательно сделайте аварийный выключатель зажигания и расположите его в доступном месте, чтобы можно было быстро заглушить двигатель в случае чего.

В завершении металлические части конструкции покрасьте. При работе в лесу влажность будет быстро вызывать ржавление металла.

Шаг девятый. Испытания
Можно приступать к испытаниям лебедки! Привязываем ее к дереву, автомобилю или другой надежной опоре. Один конец троса привязываем к бревну, которое нужно вытащить из оврага. Ну а другой конец наматываем на лебедку и включаем машинку! Потихоньку добавляя обороты, добиваемся того, чтобы бревно начало ползти к вам из оврага. Автор таким способом натаскал немало столбиков. В любом случае это будет куда проще, чем таскать их вручную, после чего сильно устаешь, и болят мышцы.
А чтобы вас не поймал за таким занятием лесник, на бензопилу было бы полезно установить глушитель.


В качестве тросика автор использовал синтетическую веревку, она довольно крепкая и долговечная. Стальной тросик будет покрепче, но с ним неудобно работать, да и способности лебедки далеко не безграничны.

На этом все, надеюсь, проект вам понравился и нашли для себя что-то интересное. Удачи и вдохновений при изготовлении собственных самоделок! Не забывайте делиться своими наработками с нами!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как Из Бензопилы Сделать Болгарку

Как сделать из бензопилы болгарку, насос, бур и пилораму (обзор)

Бензопила — феноменальное по своим способностям устройство. Навряд ли найдется некий другой инструмент, который может конкурировать с ней по широте использования. Бензопилы предусмотрены сначала для пиления древесной породы, но только этим их применение не ограничивается. Они обширно употребляются в качестве универсального привода для устройств самого различного предназначения. При помощи бензопил режут металл и камень, бурят скважины, качают воду, вытаскивают застрявший транспорт, плавают и т.п. Потенциальные способности бензопил реализуются при помощи разных насадок и приспособлений.
Такому широкому диапазону выполняемых бензопилами работ содействует несколько причин. Сначала, это наличие массивного (по отношению к собственной массе), малогабаритного, надежного и нетребовательного двигателя внутреннего сгорания, способного работать в самых томных критериях. Мембранный тип карбюратора и герметичная система подачи горючего, позволяют пиле работать в различных положениях, исключая разве что полную перевернутость. Успешная конструкция центробежной муфты сцепления накрепко защищает системы и узлы бензопилы от перегрузок и поломок. Важна и простота отбора мощности; к выходному валу инструмента просто подсоединить хоть какое устройство. И, в конце концов, к плюсам бензопилы относится автономность, позволяющая использовать ее в любом месте.

Насадка-бензорез

Одной из самых фаворитных, пожалуй, является насадка, превращающая бензопилу в бензорез.

Насадка-бензорез для бензопилы


Основным ее узлом является подшипниковый узел с валом, на одном конце которого установлен ведомый шкив, приводимый во вращение клиновым ремнем, на другом — оправка для закрепления отрезных кругов. Зависимо от марки последних, бензорез может резать металл, камень, кирпич либо плитку. Концевая часть насадки выполнена с пазом для крепления ее к пиле.

Дебаркеры

Очистить бревно от коры, сучьев и наростов, избрать в нем продольный либо поперечный паз, вырезать чашечки в бревнах при строительстве деревянных срубов, придать округленной поверхности плоскостность и многие другие операции можно выполнить при помощи насадок, именуемых дебаркерами.
По конструкции дебаркеры подразделяют на барабанные и дисковые. 1-ые служат в главном для удаления коры с бревен (окариватели), дисковыми вырезают монтажные пазы, чашечки, углубления и т.п.


Окариватель

Работа окаривателем
Рабочая часть устройств состоит из барабана либо фрезы, закрепленных в подшипниковом узле. Как и большая часть насадок для бензопил, дебаркеры приводятся во вращение при помощи клиноременной передачи. На их оси для этого имеется ведомый шкив. Подбирая поперечникы шкивов и изменяя число оборотов мотора при помощи акселератора, можно получать лучшую скорость вращения рабочего инструмента, обеспечивающую нужные характеристики обработки.

На рисунке ниже изображены дебаркеры с различной формой рабочего инструмента: фреза для подборки пазов (а), рубанок тонкий (б) и сферический (г), фреза фигурная (в).

Насадка, созданная для перекачки воды, может быть применена для аварийного водоснабжения дома, полива огорода, осушения залитого подвала и котлована под фундамент и т.п. Она представляет собой обыденный центробежный насос, оборудованный кронштейном с отверстиями для крепления к бензопиле и шкивом для приведения турбины насоса во вращение.

БЕНЗОРЕЗ ИЗ БЕНЗОПИЛЫ.

Насадка болгарка на бензопилу.бывает очень полезна.

Насадка-болгарка на бензопилу // добыча металлолома

Нашел в лесу железяку, не бросать ведь ее там, распилил и отбуксировал домой!!!

Насос из бензопилы
Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Бур

Мотобур — устройство, полезное в любом хозяйстве, вот только используется оно относительно редко, что делает его покупку не всегда целесообразной. Приобретение бура-насадки для бензопилы обойдется дешевле, чем покупка мотобура.


Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Лебедка

Лебедка с приводом от бензопилы может быть использована для проведении самых различных работ: вытягивания застрявшей автотехники, перемещения деревьев, подъема и перемещения строительных материалов, буксирования лодок и катеров на сушу, при различных чрезвычайных ситуациях.

Ее тяговое усилие зависит от мощности бензопилы и может достигать 1500-2000 кг, а с дополнительным блоком — и того больше. Для выполнения своих функций лебедка должна быть оснащена дополнительными аксессуарами: отводным блоком для увеличения тягового усилия и изменения траектории движения, крюками, анкерами, стропальными ремнями для закрепления за ствол дерева, скалу, грунт или автомобиль.

Лодочный мотор

Бензопилу со специальной насадкой можно использовать в качестве лодочного мотора. Установленное на лодку устройство с трехлопастным винтом и редуктором с передаточным отношением 2:1 способно обеспечить движение по воде со скоростью до 20 км/час с расходом топлива 1 л/час.

Приспособления для продольного пиления бревен
(мини пилорамы)

Большинство приспособлений для бензопил предназначены для продольной распиловки бревен. Их отличия друг от друга состоят в расположении распила (вертикальное или горизонтальное), в диаметре распиливаемых бревен, точности распила, удобстве пользования.
Приспособление для вертикального распила бревен. Наиболее простым является устройство для вертикального пиления бревен, изображенное ниже.

Приспособление для продольного пиления бревен

Оно состоит из адаптера (1), прикрепляемого к шине у её основания, и направляющей (2), задающей прямолинейность движения адаптера. Направляющая устанавливается на доску (3), которая в свою очередь крепится к распиливаемому бревну.

Основное назначение этого приспособления для бензопилы состоит в обеспечении прямолинейного движения шины. С его помощью можно не только распустить бревно на две или четыре части (четверти) или выпилить из него брус, но и распилить его на доски или брусья. Однако в последнем случае придется всякий раз переставлять доску с направляющей, да и большой точности при распиловке добиться не удастся. Незафиксированный конец шины может смещаться в сторону, в результате чего постоянство параметров и полная параллельность сторон брусьев или досок вряд ли будет достигнута.

Приспособление для горизонтального распила. С помощью приспособления, изображенного на фото ниже, осуществляется распил бревен в горизонтальной плоскости. В сравнении с устройством для вертикального распила оно обладает повышенной функциональность и точностью, позволяя нарезать доски или брусья одинаковой толщины.


Приспособление для роспуска бревен на доски

Приспособление для роспуска бревен на доски
Приспособление, крепящееся к шине в двух местах — начале и конце — имеет рамную конструкцию, обеспечивающую жесткость устройства. Место крепления (1) может смещаться вдоль шины. Это позволяет устанавливать необходимую ширину пропила (по диаметру бревна) — в пределах длины шины. Направляющие (2) можно устанавливать на любом расстоянии от шины, обеспечивая тем самым необходимую толщину нарезаемых брусьев или досок. Первый горизонтальный распил осуществляется с помощью направляющей рамы (3), устанавливаемой на бревно и служащей базовой поверхностью для направляющих (2). При последующих пропилах в качестве базовой поверхности используется ровная поверхность (4), полученная при предыдущем проходе. В процессе работы, во избежание зажима пилы, в распил вставляются клинья, препятствующие сужению пропила.

При необходимости распила бревен, диаметр которых превышает длину стандартной шины, применяют более сложное приспособление, в котором используется длинная шина. В этом случае родная система смазки пилы не обеспечивает качественную смазку всей цепи, поэтому возникает необходимость в устройстве дополнительной системы, состоящей из бачка и шланга, подводящего смазку к концу шины. Для обеспечения подачи масла самотеком бачок размещают на стойке выше шины.

Мотолебедка дача (Приставка к бензопиле) — плуг из бензопилы видео:

nzizn.ru

Бензопилы и электропилы из болгарки. Насадки, самоделки, переделки. Советы и инструкции

Бензопила из болгарки: насадки, самоделки, переделки

Желание усовершенствовать уже имеющийся инструмент приходит неспроста. Главной целью такого эксперимента является экономия средств. И действительно, зачем покупать несколько инструментов, если можно использовать различные насадки и сделать многофункциональный инструмент.

Болгарка известна каждому хозяйственному домовладельцу, потому как с ее помощью можно и металл порезать, и камень, и отшлифовать поверхность. Но деревья таким устройством не распилишь, возникают сложности из-за маленького диаметра диска. Вот и придумывают умельцы различные насадки, которые значительно облегчают работу в саду.

Для чего прибегают к самодельному варианту?

Зачастую, именно самодельные варианты инструментов или совершенствование уже имеющихся делается из-за желания сэкономить деньги. Используя подручные средства и детали, которые остались от пришедшего в негодность оборудования или техники, умельцы мастерски изготавливают различные приспособления, такие как, например, цепная бензопила из болгарки.

Второй причиной можно считать желание иметь у себя многофункциональный инструмент, который поможет облегчить многочисленные задачи в хозяйстве. Неоспоримым достоинством такого самодельного аппарата является экономия места. Ведь дополнительная насадка занимает гораздо меньше места в сарае или гараже, чем полноценный аппарат.

Для переделки можно использовать абсолютно любую марку болгарки. Единственным моментом, на который стоит обратить внимание, это то, что заводские насадки могут подходить только ограниченному ряду моделей, поэтому при покупке, обязательно уточните, подходит ли ваша болгарка для выбранной насадки.

Заводские насадки

Сейчас в продаже существуют специальные насадки на болгарку помимо дисков. В комплекте к болгарке идет приспособление, с помощью которого за короткое время ее можно превратить в цепную пилу. Поставляется в двух отдельных коробках, где упакована болгарки и цепная пила.

Набор насадок

Ориентировочная стоимость такого набора 83$.

Электропила из болгарки

Каждому, кто сталкивался с работой с деревом, необходимо иметь в арсенале инструментов пилу, с помощью которой гораздо легче осуществлять распилочные работы. Ниже представлена схема переделки электропилы, которую можно сделать из болгарки

Переделка цепной пилы



Для того, чтобы переделать болгарку в электрическую пилу необходимо при себе иметь:

  • Аппарат для сварки;
  • Переходник для фрез;
  • Небольшой по толщине ролик из металла;
  • Редуктор;
  • Пильная часть.

Первое, что надо сделать, это в конце стрелы приварить подвижное колесо. Очень важно сделать так, чтобы это колесо и контур были с одинаковым контуром. Если этот нюанс не учесть, то цепь будет спадать либо сильно натягиваться. После этого к колесу крепится переходник для фрез. Не следует крепить переходник стационарно, он должен быть съемным, потому что в противном случае могут возникнуть затруднения во время работы.

Простым и надежным вариантом переделки является следующий способ. Берем шину от старой бензопилы, звездочку и цепь. Два перфорированных уголка скручиваются между собой. В одном прорезать отверстие под гайку. К нему мы прикрепим звездочку, причем так, чтобы была возможность прикрепить уголок на кожухе.

К оставшемуся уголку прикрепляем шину. После этого крепим звездочку и подсоединяем цепь. Вот и все манипуляции, в результате которых получаем эффективную пилу.

Видео обзоры

В представленном видео обзоре рассказывается, как сделать цепную электропилу из болгарки

Еще один наглядный видео обзор, демонстрирующий самоделку

Советы и рекомендации

Основным советом, которым не стоит пренебрегать, является соблюдение техники безопасности при работе с подобными инструментами. Цепная бензопила или электропила в самодельной интерпретации могут быть опасны и травматичны. Если решились на такой шаг, то следуйте всем рекомендациям, чертежам и схемам, которые указаны в инструкции к адаптеру.

Отзывы владельцев

Михаил:

Не считаю себя народным умельцем, но попробовать сделать из болгарки цепную бензопилу меня вынудили обстоятельства. Надо было пилить деревья, а ручной пилой это и за месяц не перепилишь. Вот я и решил, после просмотра информации в сети, купить на алиэкспрессе подходящий адаптер. Ко всему китайскому отношение не очень восторженное, но собрав агрегат по чертежам в инструкции, которая была на китайском, я удивился, что аппарат работает и неплохо пилит.

proogorod.com

Автор: admin

Отправить ответ

avatar
  Подписаться
Уведомление о
