Класс точности – это… Что такое Класс точности?

Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения.

Погрешность может нормироваться, в частности, по отношению к:

  • результату измерения (по относительной погрешности)
в этом случае, по ГОСТ 8.401-80 (взамен ГОСТ 13600-68), цифровое обозначение класса точности (в процентах) заключается в кружок.
  • длине (верхнему пределу) шкалы прибора (по приведенной погрешности)

Для стрелочных приборов принято указывать класс точности, записываемый в виде числа, например, 0,05 или 4,0. Это число дает максимально возможную погрешность прибора, выраженную в процентах от наибольшего значения величины, измеряемой в данном диапазоне работы прибора. Так, для вольтметра, работающего в диапазоне измерений 0 — 30 В, класс точности 1,0 определяет, что указанная погрешность при положении стрелки в любом месте шкалы не превышает 0,3 В.

Соответственно, среднее квадратичное отклонение s прибора составляет 0,1 В.

Относительная погрешность результата, полученного с помощью указанного вольтметра, зависит от значения измеряемого напряжения, становясь недопустимо высокой для малых напряжений. При измерении напряжения 0,5 В погрешность составит 60 %. Как следствие, такой прибор не годится для исследования процессов, в которых напряжение меняется на 0,1 — 0,5 В.

Обычно цена наименьшего деления шкалы стрелочного прибора согласована с погрешностью самого прибора. Если класс точности используемого прибора неизвестен, за погрешность s прибора всегда принимают половину цены его наименьшего деления. Понятно, что при считывании показаний со шкалы нецелесообразно стараться определить доли деления, так как результат измерения от этого не станет точнее.

Следует иметь в виду, что понятие класса точности встречается в различных областях техники. Так в станкостроении имеется понятие класса точности металлорежущего станка, класса точности электроэрозионных станков (по ГОСТ 20551).

Обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.

Аппараты с классом точности 0,5 (0,2) начинают работать в классе от 5 % загрузки. а 0,5s (0,2s) уже с 1 % загрузки

См. также

Ссылки

Классы точности приборов | Механика

Для характеристики большинства измерительных приборов часто используют понятие приведенной погрешности или класса точности.



Приведенной погрешностью измерительного прибора считают выраженное в процентах отношение наибольшей абсолютной погрешности ΔХнаиб к верхнему пределу измерения прибора Xпр (то есть наибольшему ее значению, которое может быть измерено по шкале прибора):



 γ = l ΔXнаиб / Xпр l ⋅ 100%

(1.3)



По приведенной погрешности (по классу точности) приборы делятся на восемь классов: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0.

Приборы класса точности 0,05; 0,1; 0,2; 0,5 применяются для точных лабораторных измерений и называются прецизионными (от англ. precision – точность). В технике применяются приборы классов 1,0; 1,5: 2,5 и 4,0 (технические).

Класс точности прибора указывается на шкале прибора. Если на шкале такого обозначения нет, то данный прибор внеклассный, то есть его приведенная погрешность превышает 4%.Производитель, выпускающий прибор, гарантирует относительную погрешность измерения данным прибором, равную классу точности (приведенной погрешности) прибора при измерении величины, дающей отброс указателя на всю шкалу. Определив по шкале прибора класс точности и предельное значение, легко рассчитать его абсолютную погрешность ΔX = ± гXпр / 100%, которую принимают одинаковой на всей шкале прибора. Знаки «+» и «–» означают, что по-грешность может быть допущена как в сторону увеличения, так и в сторону уменьшения от действительного значения измеряемой величины.

При использовании приборов для конкретных измерений редко бывает так, чтобы измеряемая величина давала отброс стрелки прибора на всю его шкалу. Как правило, измеряемая величина меньше. Это увеличивает относительную погрешность измерения. Для оптимального использования приборов их подбирают так, чтобы значения измеряемой величины приходились на конец шкалы прибора, это уменьшит относительную погрешность измерения и приблизит ее к классу точности прибора. В тех случаях, когда на приборе класс точности не указан, абсолютная погрешность принимается равной половине цены наименьшего деления.

Точность прибора невозможно превзойти никаким методом измерения на нем. Для более точных измерений применяют приборы более высокого класса точности.

что это такое и каким он должен быть — «ТНС энерго Великий Новгород»

Что такое класс точности прибора учета электроэнергии

ООО «ТНС энерго Великий Новгород» разъясняет, что такое класс точности электросчетчика и каким он должен быть.

Под классом точности прибора учета понимается максимально допустимая погрешность при измерении электрической энергии. Эта величина обозначается цифрой, которая обязательно указывается в паспорте на прибор учета, а также наносится на панель счетчика и изображается в кружочке. Класс точности выражается в процентах: при 1,0 он составляет ± 1 %, при 2,0 — ± 2 %. То есть при 1,0 измерения будут более точными, чем при 2,0.


ООО «ТНС энерго Великий Новгород» напоминает своим потребителям, на основании п. 138 Постановления Правительства РФ № 442 от 04.05.2012 прибор учета класса точности 2,5 и ниже считается вышедшим из строя

. В соответствии с этим гарантирующий поставщик имеет право перевести таких потребителей на расчет по нормативу потребления с применением повышающего коэффициента. Во избежание таких нормативных начислений за электроэнергию энергосбытовая компания рекомендует потребителям оперативно заменить приборы учета класса точности 2,5 и ниже на новые с классом точности (от 0,5 до 2,0).

В компании уточняют, что использование приборов учета электрической энергии класса точности 0,5 — 2,0 соответствует требованиям действующего законодательства.

Гарантирующий поставщик также напоминает своим абонентам о том, что подать заявку на замену прибора учета вы можете на сайте ООО «ТНС энерго Великий Новгород» novgorod.tns-e.ru.

Справка о компании:

ООО «ТНС энерго Великий Новгород» — гарантирующий поставщик электроэнергии, работающий на территории Новгородской области.

Общество обслуживает 9596 потребителей – юридических лиц и более 337 тыс. бытовых абонентов, что составляет 63,5 % рынка сбыта электроэнергии в Новгородской области. Объем реализации электроэнергии в 2019 году составил 2,5 млрд кВт*ч. ООО «ТНС энерго Великий Новгород» входит в структуру Группы компаний «ТНС энерго».

ПАО ГК «ТНС энерго» является субъектом оптового рынка электроэнергии, а также управляет 10 гарантирующими поставщиками, обслуживающими около 21 млн потребителей в 11 регионах Российской Федерации: ПАО «ТНС энерго Воронеж» (Воронежская область), АО «ТНС энерго Карелия» (Республика Карелия), ПАО «ТНС энерго Кубань» (Краснодарский край и Республика Адыгея), ПАО «ТНС энерго Марий Эл» (Республика Марий Эл), ПАО «ТНС энерго НН» (Нижегородская область), АО «ТНС энерго Тула» (Тульская область), ПАО «ТНС энерго Ростов-на-Дону» (Ростовская область), ПАО «ТНС энерго Ярославль» (Ярославская область), ООО «ТНС энерго Великий Новгород» (Новгородская область) и ООО «ТНС энерго Пенза» (Пензенская область).

Совокупный объем полезного отпуска электроэнергии Группы компаний «ТНС энерго» по итогам 2019 года составил 64,1 млрд кВт*ч.


Таблица 1 / КонсультантПлюс

Таблица 1

┌─────────────────────────┬───────────────────────────────────────────────┐

│ Измеренный объем │ Максимально допускаемая погрешность │

│ ├───────────────────────┬───────────────────────┤

│ │ класс точности 1,5 │ класс точности 1,0 │

├─────────────────────────┼───────────────────────┼───────────────────────┤

│ Q <= Q < Q │ 3% │ 2% │

│ min t │ │ │

├─────────────────────────┼───────────────────────┼───────────────────────┤

│ Q <= Q <= Q │ 1,5% │ 1% │

│ t max │ │ │

└─────────────────────────┴───────────────────────┴───────────────────────┘

Если значения погрешности измерений между и имеют одинаковый знак, то их значения по абсолютной величине не должны превышать 1% для класса точности 1,5 и 0,5% для класса точности 1,0.

2.2. Для счетчика газа со встроенным температурным корректором, который показывает значение приведенного к нормальным условиям объема газа, максимально допускаемая погрешность увеличивается на 0,5% в диапазоне 30 °C, симметрично располагаясь вокруг температуры, установленной изготовителем, в интервале от +15 °C до +25 °C. За границами этого интервала допускается дополнительное увеличение погрешности измерений на 0,5% на каждый интервал в 10 °C.

3. Электромагнитная совместимость.

3.1. Электромагнитная совместимость счетчика газа или устройства преобразования объема газа должна удовлетворять требованиям:

– изменение результата измерения не должно превышать критического значения изменения, указанного в пункте 3.3;

– результат измерения должен достоверно отображаться, интерпретироваться, храниться и передаваться.

3.2. После воздействия электромагнитных помех счетчик газа должен:

– обеспечивать восстановление (сохранение) всей измерительной информации, имевшейся непосредственно перед воздействием помех;

– сохранять все измерительные функции.

3.3. Критическое (наибольшее допускаемое) изменение результата измерений объема газа равно наименьшему из двух следующих значений:

– величине, соответствующей половине максимально допускаемой погрешности измерений в верхнем участке измеренного объема газа;

– величине, соответствующей максимально допускаемой погрешности измерений, относящейся к величине объема за одну минуту при максимальном расходе газа.

3.4. Влияние помех от режимов втекания – вытекания потока.

В условиях установки, определенных изготовителем, влияние помех не должно превышать одной трети максимально допускаемой погрешности измерений.

4. Надежность.

После проведения соответствующих испытаний должны выполняться следующие требования:

4.1. Для счетчиков газа класса точности 1,5.

4.1.1. Отклонение результата измерений после испытаний на надежность по отношению к первоначальному результату измерений для расходов газа в диапазоне от до не должно превышать результат измерений более чем на 2%.

4.1.2. Погрешность измерений после испытаний на надежность не должна превышать удвоенного значения максимально допускаемой погрешности измерений, указанной в разделе 2.

4.2. Для счетчиков газа класса точности 1,0.

4.2.1. Отклонение результата измерений после испытаний на надежность по отношению к первоначальному результату измерений не должно превышать одной трети максимально допускаемой погрешности измерений, указанной в разделе 2.

4.2.2. Погрешность измерений после испытания на надежность не должна превышать максимально допускаемой погрешности измерений, указанной в разделе 2.

5. Пригодность к эксплуатации.

5.1. Счетчик газа, питаемый от сети переменного или постоянного тока, должен снабжаться аварийным источником питания или другими средствами, обеспечивающими в течение установленного срока сохранение результатов измерений и измерительных функций в случае повреждения основного источника питания.

5.2. Штатный источник питания счетчика должен иметь срок службы не менее пяти лет. По истечении 90% срока службы должно появляться соответствующее предупреждение.

5.3. Показывающее устройство (дисплей) должно иметь достаточное число разрядов единиц, гарантирующее, что количество газа, прошедшее через счетчик за 8000 часов при , не вызывает возвращения показаний к первоначальным (нулевым) значениям.

5.4. Счетчик газа должен быть работоспособным при его установке в любом положении, указанном изготовителем в эксплуатационных документах.

5.5. Счетчик газа должен иметь элемент контроля, с помощью которого можно провести тестирование его работоспособности.

5.6. Счетчик газа должен удовлетворять требованиям в отношении максимально допускаемой погрешности измерений либо для любого направления потока газа, либо только для одного четко указанного.

Для устройства преобразования объема газа (корректора) должны применяться те же требования, что и для счетчика газа.

Дополнительно для устройства преобразования объема газа (корректора) должны применяться следующие требования:

7. Параметры нормальных условий для преобразуемых величин.

Изготовитель должен определить нормальные условия для приведения к ним измеренных значений объема газа.

8. Максимально допускаемая погрешность для устройства преобразования объема газа (без учета погрешности счетчика газа):

0,5% при температуре окружающего воздуха 20 °C 3 °C, влажности 60% 15% и при номинальных значениях источника питания,

0,7% для устройств преобразования (корректоров) по температуре для приведения объемов газа, измеренных при рабочих условиях, к нормальным условиям,

1% для других устройств преобразования при нормированных рабочих условиях.

9. Пригодность к эксплуатации.

9.1. Электронное преобразующее устройство (корректор) должно обнаруживать состояние, когда оно работает вне рабочего диапазона, установленного изготовителем для параметров, влияющих на точность измерений. В этом случае корректор должен останавливать интегрирование преобразованной величины и оно может суммировать отдельно преобразованную величину для периода времени, когда оно работало вне пределов рабочего диапазона.

9.2. Корректор должен иметь возможность отображать все требуемые данные измерений без дополнительного оборудования.

Приборы класс точности – Справочник химика 21

    Анализаторы комплектуют измерительными приборами определенных классов точности. Например, для газоанализаторов ГОСТ 13320—69 устанавливает на упомянутые приборы классы точности, указанные в табл. 19. [c.177]

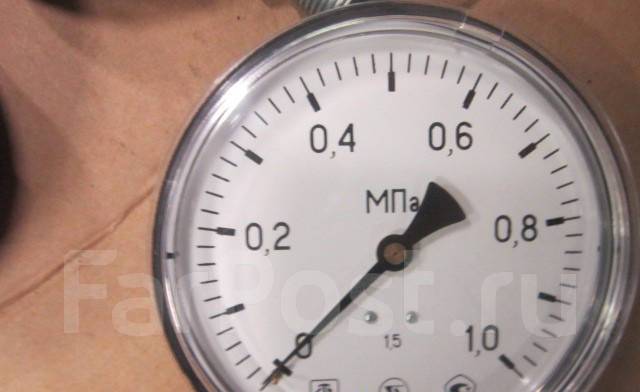

    Манометры разделяют на классы по точности. Установлены следующие классы точности приборов для измерения давления 0,005 0,02 0,05 0,1 0,2 0,4 0,5 1,0 2,0 2 5 4,0 6,0. Приборы классов точности 0,5—6 используют как рабочие. [c.50]


    Класс точности технического прибора назначают по величине максимальной погрешности, в которую включают основную систематическую и случайную погрешности прибора. Класс точности образцового прибора назначается по величине только максимальной случайной погрешности.[c.37]

    Величина тока I измерялась приборами класса точности 0,2, сопротивления / , 7 измерялись с точностью 0,1%. [c.17]

    Приборы классов точности 0,35—6 используются в качестве рабочих. Приборы высоких классов точности [c.36]

    Поверка средств измерений в полном объеме, установленном НТД, в ряде случаев становится неоправданной. Так, из опыта эксплуатации конкретных средств измерений известно, что значительное число их не используется на всех диапазонах и пределах измерений и не все нормируемые метрологические характеристики необходимы при оценке точности выполняемых измерений. Это обусловлено некоторыми объективными причинами. Например, большинство радиоизмерительных приборов являются многофункциональными, а электроизмерительные приборы класса точности 0,5 и выше — многопредельными. [c.115]

    Для измерений в рабочих условиях обычно применяют приборы классов 0,5—6, которые называются техническими. Приборы классов точности 0,4 и выше применяют как образцовые для поверок и градуировок приборов и как рабочие для измерений высокой точности. [c.37]

    Точность анализаторов и измерительных приборов. Классы точности приборов выбираются из ряда 0,01 0,015 0,02  [c.177]

    В этом случае при использовании прибора класса точности б/Пц [c.85]

    Измерительный прибор Класс точности газоанализатора  [c.177]

    Для поверки рабочих пружинных манометров общего технического назначения достаточно пользоваться образцовыми приборами классов точности 0,2 и 0,35. Для поверки лабораторных манометров используются образцовые приборы более высоких классов точности. [c.53]

    По точности показаний стеклянные термометры разделяются на а) образцовые (нормальные) с ценой деления 0,1° б) лабораторные (химические) с ценой деления 0,2° в) технические с ценой деления 0,5° и больше причем термометры с ценой деления 0,5 могут иметь погрешность до 1°, с ценой деления 1° — погрешность до 2° и с ценой деления 10° — погрешность до 5°. Обычна технические термометры относятся к приборам классов точности 1,5—4,0. [c.230]

    Логометр Л-64 представляет собой магнитоэлектрический прибор класса точности 1,5 и предназначен для измерения температуры с помощью термометров сопротивления. Подключение термометров сопротивлений к логометру может быть выполнено по двух- или трехпроводной схеме. При двухпроводной схеме [c.11]

    Отечественная промышленность выпускает несколько типов пирометрических милливольтметров. К ним относятся контрольные переносные приборы типа МП-08 класса 1,0 на 20 30 40 45 и 60 мв технические приборы типа МПБ-46—показывающий профильный прибор класса точности 1,5 МС-08—прямо показывающий прибор для утопленного монтажа класса точности 1,5 СГ—самопишущий гальванометр контактные милливольтметры и милливольтметры с электронной регулировкой. Последние в основном используют для регулирования температуры. [c.451]


    Для каждой определяемой прямым измерением величины, входящей в формулу, находят косвенную погрешность. Погрешность прямых измерений рассчитывают по опытным данным или устанавливают по техническим характеристикам прибора (класс точности прибора, оценка точности по цене деления шкалы прибора). [c.13]

    Лабораторные приборы классов точности 0,1 и 0,2 Омметры лабораторные и переносные  [c.320]

    Характеристики измерительных приборов. Классом точности измерительного прибора называется его характеристика, которая определяет степень точности измерения, пределы основной погрешности. Для приборов теплотехнического контроля холодильных установок класс точности численно равен максимальной величине приведенной основной погрешности, выраженной в процентах. [c.182]

    Класс точности, под которым подразумевается процент погрешности прибора от верхнего предела показаний, серийно выпускаемых манометров, вакуумметров и мановакуумметров, 0,6 1 1,6 и 2,5. На водопроводно-канализационных сооружениях применяются приборы класса точности 1,6. [c.145]

    По указанным причинам в системах терморегулирования червячных прессов используют регулирующие и показывающие электронные приборы класса точности 1,5 и выше (например, потенциометры ППР-4 и милливольтметры МР-1 и МВР-4 классов точности 1 со встроенными или вынесенными дозаторами энергии). В качестве первичных датчиков температуры используют малогабаритные термопары ТХК-529 с пределами измерения до 400° С. [c.133]

    Показания приборов теплотехнического контроля должны соответствовать установленному для каждого прибора классу точности. [c.51]

    Предельные отклонения значений величин напора, указанных в табл. 14, не должны превышать (—3)—(+5%). Величина отклонения указана с учетом погрешности измерительных приборов, класс точности которых должен соответствовать ГОСТ 6134—58. [c.81]

    При периодических испытаниях насосов следует применять приборы класса точности не ниже 1,6. Во время приемо-сдаточных испытаний могут применяться манометры, вакуумметры и [c.133]

    На корпусе прибора обозначают товарный знак завода изго-товителя, условное обозначение, градуировку термометра сопротивления,, в комплекте с которым работает прибор, класс точности, параметры питающего тока. Завод-изготовитель при выпуске прибора прилагает к нему паспорт с указанием характеристики при- [c.66]

    Автоматические электронные мосты переменного тока ЭМД — чувствительные приборы класса точности 1,0. [c.67]

    Падение напряжения на источнике тока и на активном сопротивлении резистора Я измеряется при помощи лампового вольтметра. Ток в цепи определяется делением величины падения напряжения на активном сопротивлении на величину последнего. Полное внутреннее сопротивление химического источника тока определяется отношением величины падения напряжения на химическом источнике тока к величине тока в цепи. Воспроизводимость результатов измерений зависит от класса точности резистора Я и точности вольтметра. При использовании приборов класса точности [c.48]

    Примечание. Приборы класса точности 1,5 изготавливаются по согласованию с ОАО СПЗ . [c.63]

    Дилатометры как самостоятельные измерительные приборы применяют редко, обычно они служат элементами других регулирующих или измерительных приборов. Класс точности дилатометров 1 и 1,5 с верхним пределом шкалы до 500° С (773° К). [c.84]

    Типы приборов Класс точности прибора Постоянная времени прибора Г сеу1 Пропускная способность прибора jj дв. ед./сек [c.39]

    Для измерения перепада давления можно применять дифманометр ДСП-780В — сильфонный стрелочный прибор класса точности 1,0. Приборы выпускаются на пределы измерений. 0,04 0,063 0,1 0 16 и 0,25 МПа по ГОСТ 3720—66. [c.109]

    Пределы измерений по току от 0,2 до 300 А в приборах Н-373 увеличиваются с помощью наружных пунктов на 75 мВ, входящих в комплекты приборов. Класс точности приборов 2,5, время успокоения 2—3 с, габаритные размеры прибора 200X260X345 мм, блок питания — 150x245x 155 мм, масса соответственно равна 9,5 и 5 кг. [c.86]

    Шкалы многих приборов класса точности 0,1 0,2 0,5 и 1,0 со стрелочным указателем снабжены зеркальными антипараллакс-ными устройствами. Приборы со световым указателем погрещно-сти от параллакса не имеют. [c.407]

    Поверка термопар сводится к их внешнему осмотру и градуировке— проверке соответствия градуировочной характеристики поверяемой термопары стандартной. Для поверки термопар необходимы обазцовая термопара, нагревательные устройства и измерительные приборы класса точности 0,03 или более высокого (потенциометры КЛ-48, ПМС-48). [c.153]

    Измерительный прибор класса точности не ниже 1,5 (например, микроамперметр с пределами измерения от 0,05 до 0,1 мкА) может быть использован микровольтмикроамперметр фИб (2). [c.328]

    Для контроля давления в системе и при испытаниях, допускающих использование приборов класса точности 2,5, применяют самопишущие манометры общего назначения МБ-410 и мановакуумметры МВБ-410, а также самопишущие аммиачные манометры МБ-410А и мановакуумметры МВБ-410А. [c.480]


МТИ-1217 класс точности 1

Для того что бы узнать оптовые цены присылайте запрос на почту  [email protected]

Если Вам требуется прибор с другими техническими параметрами пишите на почту [email protected] или звоните 8 495 133-02-34

Как оформить заказ:

                                   – Оформить товар через корзину

                                   – Написать на почту

На странице: 25305075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Диапазон давления Диаметр: 160 мм Диапазон измерения давления (кгс/см2)* 0 …1000 Температурный диапазон Климатическое исполнение стандартное (°C) ..

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Диапазон давления Диаметр: 160 мм Диапазон измерения давления (Mрa)* 0 …100 Температурный диапазон Климатическое исполнение стандартное (°C) ..

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Диапазон давления Диаметр: 160 мм Диапазон измерения давления (кгс/см2)* 0 …1600 Температурный диапазон Климатическое исполнение стандартное (°C) ..

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Диапазон давления Диаметр: 160 мм Диапазон измерения давления (Mрa)* 0 …160 Температурный диапазон Климатическое исполнение стандартное (°C) ..

Расшифровка обозначений класса точности


Класс точности — основная метрологическая характеристика прибора, определяющая допустимые значения основных и дополнительных погрешностей, влияющих на точность измерения.

Погрешность может нормироваться, в частности, по отношению к:

  • результату измерения (по относительной погрешности). В этом случае, по ГОСТ 8.401-80 (взамен ГОСТ 13600-68), цифровое обозначение класса точности (в процентах) заключается в кружок.
  • длине (верхнему пределу) шкалы прибора (по приведенной погрешности)

Для стрелочных приборов принято указывать класс точности, записываемый в виде числа, например, 0,05 или 4,0. Это число дает максимально возможную погрешность прибора, выраженную в процентах от наибольшего значения величины, измеряемой в данном диапазоне работы прибора. Так, для вольтметра, работающего в диапазоне измерений 0 — 30 В, класс точности 1,0 определяет, что указанная погрешность при положении стрелки в любом месте шкалы не превышает 0,3 В. Соответственно, среднее квадратичное отклонение s прибора составляет 0,1 В.

Относительная погрешность результата, полученного с помощью указанного вольтметра, зависит от значения измеряемого напряжения, становясь недопустимо высокой для малых напряжений. При измерении напряжения 0,5 В погрешность составит 60 %. Как следствие, такой прибор не годится для исследования процессов, в которых напряжение меняется на 0,1 — 0,5 В.

Обычно цена наименьшего деления шкалы стрелочного прибора согласована с погрешностью самого прибора. Если класс точности используемого прибора неизвестен, за погрешность s прибора всегда принимают половину цены его наименьшего деления. Понятно, что при считывании показаний со шкалы нецелесообразно стараться определить доли деления, так как результат измерения от этого не станет точнее.

Следует иметь в виду, что понятие класса точности встречается в различных областях техники. Так в станкостроении имеется понятие класса точности металлорежущего станка, класса точности электроэрозионных станков (по ГОСТ 20551).

Обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.

Аппараты с классом точности 0,5 (0,2) начинают работать в классе от 5 % загрузки. а 0,5s (0,2s) уже с 1 % загрузки.

Точность рулетки | Класс 1 и 2

Если бы вы думали, что все рулетки одинаковы, то ошиблись бы … одна рулетка не обязательно такая же точная, как другая. В то время как ваша средняя лента «подвала со скидкой» не будет классифицирована (то есть ее точность не может быть прослежена по какому-либо известному стандарту), большинство профессиональных лент относятся к Классу 2. Другие относятся к Классу 1 – наивысшему доступному уровню точности. В то время как ленты класса 2 идеально подходят для большинства пользователей, для некоторых профессий требуется это немного больше… для них подойдет только лента 1-го класса.

Мы гордимся опытом нашей команды, поэтому, если у вас есть какие-либо вопросы относительно точности рулетки, свяжитесь с нами. Поскольку является единственным специалистом по рулетке в Великобритании , с нашими отличными ценами, быстрой доставкой и 100% гарантией возврата денег , неудивительно, что мы – выбор номер один в стране.

Какой бы уровень точности вы ни выбрали, для просмотра всех лент этого типа просто щелкните одну из ссылок ниже.

  • Рулетка, класс 1 – EC, класс I

    Ленты

    класса 1 – самые точные рулетки на рынке. Они идеально подходят для высокоточной торговли и чувствительных отраслей, а также обеспечивают отличное соотношение цены и качества.

  • Рулетка, класс 2 – EC, класс II

    Мы поставляем широкий ассортимент точных лент EC класса 2, идеально подходящих для профессиональных людей, строителей и инженеров.Все основные бренды по очень низким ценам.

Точность ленты

В наши дни все больше и больше в конкретных отраслях и сферах применения требуется рулетка, изготовленная с соблюдением определенного стандарта точности. Не дайте себя обмануть, думая, что все ленты равны – это просто не так.

Обычные дешевые ленты в корзине местного магазина «Сделай сам» не классифицируются, и на самом деле их следует использовать только для развешивания нечетных картинок или полок в вашем доме.В среднем ваша профессиональная лента будет иметь точность класса 2 по EC (например, все ленты Stanley относятся к классу 2), но другие фирмы, такие как Fisco, уделяют больше внимания точности, чем долговечности. Их записи в целом имеют точность 1-го класса.

Для получения дополнительной информации о том, что мы подразумеваем под Классом 1 и Классом 2, просто посетите любой из двух разделов выше. Внизу каждой страницы находится блок текста и таблица, объясняющая разницу между двумя классами.

Измеритель уровня звука – разница между измерителями классов 1 и 2

Нас часто спрашивают, в чем разница между шумомерами класса 1 и класса 2 и какой из них мне нужен? На самом деле это довольно сложный вопрос.Но простыми словами:

  • Шумомер класса 1 обычно считается более точным, чем измеритель уровня 2; и,
  • Шумомер класса 1 может измерять звук в более широком частотном диапазоне, чем измеритель класса 2.

Техническое отличие

Класс измерителя уровня шума описывает его точность, как определено соответствующими международными стандартами. Шумомеры определены международными стандартами, такими как IEC 61672-1: 2013 (или BS EN61672-1: 2003).Эти стандарты определяют широкий спектр сложных критериев точности, рабочих характеристик и калибровки, которым должны соответствовать приборы, чтобы соответствовать своему назначению. В рамках стандарта существует два допустимых уровня допуска, известные как класс 1 и класс 2. Класс 1 более точен, чем класс 2.

Эти допуски Класса 1 и Класса 2 необходимы как способ работы с вариациями в приборах. Различия вызваны различными электронными компонентами, используемыми внутри шумомеров, а также тем, как были спроектированы и проверены разные измерители.Даже испытательное оборудование, используемое для проверки шумомеров во время производства, может вносить некоторые изменения.

Два уровня допуска

Шумомер класса 1 часто называют «прецизионным» измерителем уровня звука, а шумомер класса 2 – измерителем «общего уровня» из-за разницы в уровнях допуска.

На нижних и верхних границах диапазона звуковых частот * допуски шире, а на более высоких частотах допуски уже. На крайних границах частотного диапазона можно ожидать, что счетчики класса 1 будут иметь более узкие допуски и, следовательно, более точный отклик.

Критерии эффективности: Пределы допуска
на опорных частотах
(для IEC61672-1: 2013)
Класс 1 Класс 2
Частота 16 Гц

+ 2,5 дБ, -4,5 дБ

+ 5,5 дБ, – ∞ дБ

Частота 20 Гц

+/- 2.5 дБ

+/- 3,5 дБ

Частота 1кГц

+/- 1,1 дБ

+/- 1,4 дБ

Частота 10кГц

+ 2,6 дБ, -3,6 дБ

+ 5,6 дБ, -∞ дБ

Частота 16кГц

+3.5 дБ, -17 дБ

+ 6,0 дБ, -∞ дБ

Измерители уровня звука

класса 1 должны измерять звук на более широкой частоте, чем измерители класса 2, и соответствовать более узким допускам по всем критериям качества. Таким образом, класс 1 считается более точным, чем класс 2. Таким образом, мы можем сказать, что измеритель класса 2 имеет более широкие допуски и, следовательно, немного менее точен, но для большинства приложений разница не заметна, и поскольку измерители уровня звука класса 2 являются более дешевый по сравнению с классом 1, для большинства пользователей счетчик класса 2 по-прежнему соответствует стандарту, является достаточно точным и пригодным для использования.

* Частота звука измеряется в герцах (Гц), что соответствует одному циклу в секунду. Чем выше частота, тем более высокий звук воспринимается. Посетите наш Акустический глоссарий для получения дополнительной информации о терминологии измерения шума.

Какой шумомер вам нужен?

Какой измеритель вам нужен, будет зависеть от того, для чего вы хотите его использовать (например, какой шум вы хотите измерять), какие правила измерения вам необходимо соблюдать, и будут ли ваши измерения использоваться в качестве юридического доказательства (например,грамм. Если вы хотите, чтобы ваши измерения были представлены в качестве юридического доказательства, вы можете предпочесть счетчик класса 1 для повышения точности). Измерители уровня шума Pulsar Nova имеют классы 1 и 2, и каждый из них предлагает ряд функций в зависимости от того, что вы хотите измерить.

На простейшем уровне:
Найдите идеальное оборудование для измерения шума

Возможно вам понравится:

Здесь вы можете узнать больше о международных стандартах, регулирующих шумомеры, например, IEC 61672.

Ресурс технической информации

– класс 1 или класс 2. Термопара или удлинитель?

Что такое термопара?

В первую очередь термопара – это устройство, используемое для измерения температуры, хотя при использовании в многослойном формате они также могут использоваться для питания устройств с очень низким энергопотреблением, таких как вентиляторы, преобразующие тепло в электрическую энергию.

Томас Иоганн Зеебек обнаружил, что когда любой проводник подвергается тепловому градиенту, он генерирует напряжение.Это известно как термоэлектрический эффект или эффект Зеебека. Измерение этого напряжения предполагает подключение другого проводника к «горячему» концу. Этот дополнительный проводник также будет испытывать температурный градиент и вырабатывать собственное напряжение, которое будет противодействовать исходному. Использование разнородного металла для завершения цепи создает цепь, в которой две ветви генерируют разные напряжения, оставляя небольшую разницу в напряжении, доступную для измерения. Эта разница увеличивается с температурой.

Хотя физика может показаться довольно сложной, фактическое использование и работа измерительной схемы термопары довольно просты, обычно это связано с подключением только двух проводов с цветовой кодировкой к прибору, который, в свою очередь, преобразует входное милливольтовое напряжение, генерируемое проводами, в считывание полезной температуры. Большинство имеющихся в продаже приборов имеют внутренний «нулевой» эталон, поэтому отпадает необходимость помещать «холодный» конец перехода в ледяные ванны с мешалкой или в блоки нулевого эталона.

Однако для точной калибровки термопары рекомендуется использовать нулевой эталонный блок для большей точности теста.

Почему бывают разные типы?

К сожалению, на данный момент не существует термопары, подходящей для всех, и доступные типы различных типов предлагают различные преимущества и недостатки, включая точность, долговечность при температуре, стабильность при температуре и не забывая о различных условиях окружающей среды, которые ожидаются от термопары. выступать в.Выбор термопары зависит от множества переменных, и перед выбором важно понимать приложение и его требования. Обычно требуется термопара высокой точности (класс 1 или четверть допуска), когда фактическое применение или использование отрицает высокую точность из-за плохих систем управления нагревом или охлаждением. Существуют различные типы, позволяющие измерять температуру в широком диапазоне условий окружающей среды и в широком диапазоне температур с хорошей степенью точности и времени отклика.

Наиболее часто используемые типы – это тип K, тип J и тип T. Другие типы используются реже, но занимают свое собственное место в мире измерений. Другие доступные типы: E, N, R, S, B, G, C и D. Компенсирующие кабели обычно относятся к типу KCB (K comp) RCA (R / S comp)

Термопара, класс удлинения, класс компенсации 1, класс 2.

Класс термопары, класс удлинения и класс компенсации не относятся к классу 1 и классу 2, по крайней мере, напрямую.Класс термопары – это материал, который можно использовать для проведения измерений, но из-за стоимости или расстояния, на котором измерительная система находится от системы управления, дополнительные материалы могут быть присоединены к хвостовикам термопары. Материалы удлинительного класса обычно изготавливаются из тех же материалов, что и термопары, но обычно испытываются только при низкой температуре. Например, типичная калибровка для класса термопары типа K будет до 1000 или 1100 ° C, но материал класса удлинения обычно испытывается только до 100 ° C, именно этот более низкий уровень испытаний снижает стоимость класса расширения, а не содержание продуктов.Если требуются большие пробеги, рекомендуется использовать компенсационный класс не только для снижения стоимости, но и для сопротивления измерительной цепи, которое в идеальном мире не должно превышать 100 Ом, поскольку превышение этого предела может привести к ошибкам измерения. . Компенсирующие провода обычно изготавливаются с медной ветвью и ветвью из медно-никелевого сплава. Эти два металла имеют более низкое сопротивление, чем сплав термопары, и поэтому позволяют работать дольше без наведенной ошибки. Как правило, чем больше расстояние, тем больше должно быть поперечное сечение проводов, чтобы сопротивление не превышало 100 Ом.

«Класс» термопары не имеет ничего общего с диапазоном рабочих температур, а относится исключительно к «допуску» материала. То есть допустимая погрешность в диапазоне измерения температуры проводов. Класс 2 имеет самый большой предел погрешности, причем класс 1 обычно (но не исключительно) примерно вдвое меньше, чем у класса 2. Класс 1 очень похож на специальные ограничения ANSI, при этом специальные пределы ANSI имеют немного более жесткий допуск, чем класс 1 при определенных температурах.Более новое требование, обычно устанавливаемое аэрокосмической отраслью, – это «четверть допуска», это примерно половина допустимой погрешности класса 1 и, таким образом, дает очень жесткие допуски измерения. С материалом с допуском на четверть нужно обращаться с особой осторожностью, поскольку чрезмерный изгиб или напряжение провода каким-либо образом приведет к смещению погрешности, которое может вывести ее за пределы спецификации четверти допуска. Процесса скрутки или группирования проволоки достаточно, чтобы сплавы вышли за пределы допуска на четверть.Любой вид наклепа проволоки или отжиг проволоки приведет к тому, что материал с четвертью допуска больше не будет соответствовать спецификации. Не рекомендуется использовать материал с допуском на четверть больше одного раза без повторной калибровки проволоки.

Что такое калибровка?

Калибровка термопары подразумевает, что ее можно каким-либо образом изменить, если она не имеет достаточной точности, или что повторная калибровка может исправить наведенную ошибку. Это миф. Калибровка термопары позволяет пользователю узнать точную погрешность (в пределах погрешности измерения) при заданной температуре.Типичные калибровки выполняются при 100, 200, 400, 600, 800 и 1000 градусов C, но для истинной точности лучше всего указать более узкий диапазон температур, особенно если температура, при которой он будет использоваться, является известной константой. Если, например, ваш температурный диапазон ограничен 255 градусами Цельсия, то лучше откалибровать материал при этой температуре. Это даст вам погрешность термопары при этой температуре, и большинство современных приборов позволяют вам вводить смещение, чтобы компенсировать погрешность в датчике, тем самым повышая точность и повторяемость процесса.Небольшие погрешности в термопаре можно исправить путем деформационного упрочнения материала или снятия напряжения. Делая это, вы можете перемещать термопару вверх и вниз по шкале ЭДС на небольшие значения. Хотя это не совсем целесообразно и нецелесообразно для большинства приложений.

Все измерения имеют некоторую неточность; это ошибки, вызванные калибровочным оборудованием, и ошибки, которые во время теста вы не можете узнать. Однако вы можете рассчитать эти неизвестные, поскольку ваша испытательная система должна быть постоянной, любой сертификат калибровки, в котором не указаны измерения погрешности, просто не стоит бумаги, на которой он написан, и должен быть немедленно отброшен.Чем ниже погрешность измерения, тем больше обычно стоит испытательное оборудование. Измерение неопределенности должно быть указано как ошибка между конкретными температурами, а затем расширенный коэффициент, как правило, K = 2, который в этом случае говорит вам, что ваши результаты будут воспроизводиться в 95% случаев с точностью до указанной неопределенности. Это измерение также показывает, насколько точной была калибровка материала. Измерения с очень высокой погрешностью почти наверняка приведут к большим ошибкам измерения.

Датчики

следует повторно калибровать через регулярные промежутки времени, особенно если они используются при повышенных температурах, поскольку термопары имеют тенденцию к дрейфу с течением времени. Это не быстрое изменение показаний термопар, а медленная деградация материала. В течение длительного времени датчики могут достичь очень значительных ошибок, которые останутся незамеченными.

Дополнительная литература

В Интернете есть много хороших книг и справочников, которые помогут объяснить сложность измерения температуры, некоторые из них очень просты и подходят для начинающих, другие более подробны и требуют некоторых базовых знаний для начала.Некоторые крупные производители термопарных кабельных зондов имеют свои собственные справочники, которые являются хорошим началом для новичков, но при этом не учитывают более глубокие проблемы. Любой, кто серьезно разбирается в измерении температуры, должен прочитать «Отслеживаемые температуры» Дж. В. Николаса и Д. Р. Уайта. Номер ISBN 0-471-49291-4. «Руководство для начинающих по измерению неопределенности» Стефани Белл поможет понять важность заявлений о неопределенности. Некоторые компании проводят учебные курсы для людей, уже обладающих базовыми знаниями.Изотермическая технология предлагает полезный двухдневный курс.

Класс точности трансформатора тока

Стандартные классы точности согласно IEC – это классы 0,2, 0,5, 1, 3 и 5. ТТ с классами точности 0,1, 0,2, 0,5, 1,0 используются для измерения электрического тока. Класс точности 0,1 и 0,2. используется в приложении коммерческого учета. Измерительный ТТ класса 0,2 означает, что ТТ функционирует в пределах указанного предела точности при 100% и 120% номинального тока ТТ, а погрешность предела точности равна 0.2%. ТТ работает в зоне линейности кривой намагничивания и потребляет очень низкий ток намагничивания. ТТ класса 0,3 показывает от 0,993 до 1,003 при 100% номинальном токе, а при токе 10% показания ТТ находятся в диапазоне от 0,994 до 1,006.

Сердечник измерительного трансформатора тока насыщается, когда через него протекает ток, превышающий его номинальный. Ток ограничен внутри устройства. Это защищает подключаемый измерительный прибор от перегрузки в случае тока короткого замыкания. Основные особенности измерительного CT заключаются в следующем.

  • Высокая точность в меньшем диапазоне
  • Требуется меньше основного материала
  • Приводит к снижению напряжения насыщения

Измерительный ТТ имеет меньше материала сердечника по сравнению с материалом сердечника класса защиты ТТ. Спецификация измерительного трансформатора тока записывается в виде 0,3 B 1,8. Первое число – это класс точности трансформатора тока, B – класс измерения, а 1,8 – максимальная нагрузка, которая может быть подключена к ТТ.

0.CT класса 2s и 0,5s используются в приложениях коммерческого учета. ТТ класса 0,2 с и 0,5 с имеют погрешность коэффициента 0,2% для тока от 20 до 120% номинального тока.

Соотношение и погрешность фазового угла для измерительного трансформатора тока класса 0,2 с -0,5 с приведены ниже.

Класс точности

± Процентная погрешность (отношение) тока при процентном соотношении номинального тока, показанном ниже

± Сдвиг фазы в процентах от номинального тока показан ниже

Минуты

сантирадиан

1

5

20

100

120

1

5

20

100

120

1

5

20

100

120

0.2С

0,75

0,35

0,2

0,2

0,2

30

15

10

10

10

0.9

0.45

0.3

0.3

0.3

0.5S

1.5

0.75

0.5

0.5

0.5

90

45

30

30

30

2.7

1,35

0,9

0,9

0,9

Соотношение и погрешность фазового угла для измерительного трансформатора тока класса 0,1–1,0 приведены ниже.

Класс точности

± процентная погрешность по току (коэффициенту) при процентном соотношении номинального тока, показанном ниже

± фазовый сдвиг в процентах от номинального тока, указанный ниже

Минуты

сантирадиан

5

20

100

120

5

20

100

120

5

20

100

120

0.1

0,4

0,2

0,1

0,1

15

8

5

5

0,45

0,24

0.15

0,15

0,2

0,75

0,35

0,2

0,2

30

15

10

10

0.9

0,45

0,30

0,30

0,5

1,50

1,75

0,5

0,5

90

45

30

30

2.7

1,35

0,9

0,9

1,0

3,0

1,5

1,0

1,0

180

90

60

60

5.4

2,7

1,8

1,8

Класс защиты CT

Класс защиты CT подключен к реле защиты, которое подает команду на отключение автоматическому выключателю в момент возникновения неисправности. Класс защиты CT имеет следующие особенности.

  • Требуется трансформатор тока для работы при токе повреждения
  • Средняя точность в широком диапазоне
  • Требуется больше основного материала

Во время короткого замыкания первичный ток ТТ чрезмерно возрастает, и сердечник может намагнититься выше своей номинальной емкости, и любой ток короткого замыкания, протекающий в цепи, не может быть отражен на вторичной стороне ТТ.Это явление известно как насыщение CT. Если ТТ станет насыщенным во время неисправности, реле защиты не сработает.

Поэтому очень важно убедиться, что реле защиты должно срабатывать во время неисправности. Класс защиты CT предназначен для защиты от тока короткого замыкания. Чтобы обеспечить это, для ТТ защиты требуется коэффициент предела точности (ALF). Фактор предела точности (ALF) является кратным номинальному току, до которого будет работать трансформатор тока, в соответствии с требованиями класса точности.

Согласно IEEE C57.13-2008, C200 CT имеет следующие спецификации.

К 200

Здесь 200 – это вторичное напряжение на клеммах, которое ТТ должен поддерживать в пределах номинала C.

C Рейтинг:

– Погрешность соотношения менее 3% при номинальном токе

– Ошибка соотношения менее 10% при 20-кратном номинальном токе

– Стандартная нагрузка 200 В / (5 А x 20) = 2 Ом

Пример:

5P10 класс CT

Если первичный ток в 10 раз больше номинального первичного тока ТТ, ТТ будет работать безупречно с пределом точности 5%.ТТ 5P20 имеет предел точности 5% при 20-кратном номинальном токе (предельный коэффициент точности). Класс точности трансформатора тока этого ТТ при номинальном токе – 1%.

Маркировка на CT

Класс точности трансформатора тока указывается после номинальной ВА трансформатора тока. Например,

  • 10ВА5П10
  • 15ВА10П10
  • 30ВА5П20

Класс защиты Специальный (PS) CT

ТТ класса

PS используется для дифференциальной защиты генератора, двигателя и трансформатора.Производитель требует следующих параметров для конструкции ТТ.

Трансформатор тока класса

PS, класс точности: 1 или 3, Трансформатор тока класса

PS, класс точности: 1 или 3, | ID: 20953499730

Описание продукта

КЛАСС PS ДЛЯ ЗАЩИТНОГО ТРАНСФОРМАТОРА ТОКА
ДЛЯ 5 P 10, 5 P 20, 5 P 15, 10 P 5, 10 P 10

и класса 0.2 с и 0,5 с также

Заинтересовал этот товар? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2007

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх – 1 крор

IndiaMART Участник с мая 2009 г.

GST27AACPG9713A1Z5

Видео компании

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Счетчик электроэнергии с розеткой класса точности 1 для жилых и коммерческих помещений

Однофазный трехпроводный однофазный счетчик с разъемом ANSI / КВт-ч для жилого и коммерческого применения

Быстрая информация:

Однофазный счетчик XLA13 TYPE110 – это электронный счетчик ватт-часов, разработанный для измерения потребления энергии в однофазных сетях.Усовершенствованная конструкция измерителя представляет собой мощное сочетание точности, доступности и надежности.

Описание:

Поскольку стоимость энергии продолжает расти, коммунальным предприятиям требуются более точные и точные методы измерения.

Измеритель XLA13 TYPE110 обеспечивает высокое качество, производительность твердотельных измерений, доступность, точность и надежность благодаря инновационной конструкции датчика и механической конструкции.

Счетчик XLA13 TYPE110 доступен во всех популярных формах счетчика для измерения потребления энергии в 2-проводных или 3-проводных трансформаторных или автономных жилых или коммерческих однофазных сетях.

Заявки:

Однофазный 3-проводный счетчик электроэнергии с прямым подключением для жилых помещений.

Технические характеристики:

Доступные модели:

Форма ANSI 1S, 2S, 3S, 4S CL 20, CL 100, CL 200,

Доступны модели на 120 В, 240 В, 50 или 60 Гц

Применимые стандарты – соответствует или превышает:

ANSI C12.1, C12.10, C12.20, C37.90.1

Рабочий диапазон:

Напряжение: + 20% -20% (или ± 20%)

Температура: от -25 ° C до + 75 ° C

Типичная начальная мощность: <= 5,0 Вт (Form 2S 240V CL200)

Типичная потеря мощности: 0,8 Вт

Типичная точность: в пределах +/- 1%

Конкурентное преимущество:

· Упрощенная конструкция датчика и механическая конструкция для надежности.

· Способствует справедливому выставлению счетов клиентам за счет стабильной, точной электронной конструкции.

· Низкая начальная мощность отражает потребление энергии на уровнях, обычно не регистрируемых электромеханическими счетчиками.

· Низкая нагрузка сводит к минимуму потери в коммунальных сетях.

· Большой, легко читаемый ЖК-дисплей сводит к минимуму ошибки чтения.

· Заводское программирование сводит к минимуму манипуляции и повышает эффективность работы.

· Характеристики соответствуют или превосходят отраслевые стандарты (ANSI® C12.1, C12.10, C12.20, C37.90.1).

· Доступны модели на 120 или 240 вольт CL 20, CL 100, CL 200. Работа 50 или 60 Гц.

· Разработан таким образом, чтобы быть совместимым с существующими практиками эксплуатации коммунальных предприятий.

В чем разница между шумомерами класса 1 и класса 2?

Измерители уровня звука – популярные инструменты для различных приложений и отраслей.Если у вас уже есть измеритель уровня звука или вы его искали, вы, вероятно, встречали термины Класс 1 или Класс 2. В этой статье мы объясним разницу между двумя измерителями и дадим несколько отличных примеров обоих типов метр.

О шумомерах

Измерители уровня звука – это устройства, используемые для акустических измерений музыки, шума или других звуков. Обычно это небольшие портативные инструменты, которые состоят из микрофона для улавливания звука и преобразования его в электрический сигнал, схемы обработки сигнала и дисплея.

Класс 1 по сравнению с классом 2

При поиске подходящего шумомера для конкретного применения необходимо учитывать его класс. Класс шумомера описывает точность, определенную соответствующими международными стандартами. Короче говоря, класс 1 более точен, чем класс 2.

Тип? Класс? Какая разница?

При поиске шумомеров вы найдете устройства, относящиеся к классу 1 или 2, типу 1 или 2, или некоторые бренды могут использовать эти термины как синонимы.Определение «типов» шумомеров взято из международного стандарта IEC 60651. С тех пор этот стандарт был заменен стандартом IEC 61672, в котором счетчики делятся на класс 1 или 2.

Оба эти стандарта имеют сходство и примерно эквивалентны; однако IEC 61672, который определяет класс, является более современным стандартом, который более подробно описывает требования к счетчику, включая производительность, точность и калибровку.

В приведенной ниже таблице стандарта IEC 61672 указаны различные диапазоны допусков, допустимые для разных эталонных частот.

Таблица 1: Разбивка пределов допуска для счетчиков Класса 1 и Класса 2 по четырем контрольным пределам (из IEC61672-1: 2013)

Счетчик какого класса вам нужен?

По большей части, тип счетчика, который вам нужен, будет зависеть от ваших конкретных потребностей или применения, а также от любых нормативных требований, которым вы должны соответствовать. Как правило, измеритель класса 2 будет удовлетворительным при оценке базового уровня звука в стандартных коммерческих, образовательных, развлекательных, промышленных или жилых помещениях.Там, где точность критична, например, в лабораторных условиях, рекомендуется измеритель класса 1.

Примеры продукции

The Instrument Choice Ученые собрали несколько примеров продукции шумомеров как класса 1, так и класса 1, с описанием их основных характеристик и функций.

Шумомеры класса 1

Измеритель уровня шума окружающей среды, класс

Код товара: CEL-633A1-K1

Обладая расширенными функциями и простым пользовательским интерфейсом, CEL-633A1-K1 делает точные измерения шума настолько быстрыми и простыми, насколько это возможно.Отображаемая информация может быть настолько простой или полной, насколько это необходимо, и все параметры измерения сохраняются одновременно, чтобы не происходило неправильных измерений.

CEL-633A1-K1 Технические характеристики:

Диапазон измерения: 20-140 дБ

Точность: Класс 1

Разрешение: 0,1 дБ

Прочие функции: Предварительно сконфигурированные установки для измерений на рабочем месте и в окружающей среде, маркеры данных, функция обратного стирания, запись звука и события, запускаемые по уровню для переходных измерений.

Шумомер и регистратор данных, тип 1

Код товара: IC-SL4033SD

IC-SL4033SD – это простой и инновационный шумомер типа 1, класса 1, который поставляется с сертификатом калибровки по двум точкам и использует SD-карту для хранения результатов измерения уровня звука. После снятия желаемого показания с помощью глюкометра извлеките SD-карту и подключите ее к компьютеру, затем загрузите результаты измерений; Никакого дополнительного программного обеспечения или кабелей не требуется.

IC-SL4033SD Технические характеристики:

Диапазон измерения: 30-130 дБ

Точность: Тип 1

Разрешение: 0,1 дБ

Другие функции: дБ (частотное взвешивание A и C), временное взвешивание, удержание пика, удержание данных, запись и, автоматический диапазон, а также варианты выбора диапазона вручную.

Примеры шумомеров класса 2


Портативный цифровой измеритель уровня звука

Код товара: C-DSM1

C-DSM-1 – недорогой, компактный и многофункциональный шумомер класса 2.Этот портативный измеритель рекомендуется для измерений в дороге. Кроме того, портативный блок снабжен резьбой, поэтому его можно легко прикрепить к штативу.

C-DSM-1 Технические характеристики:

Диапазон измерения: от 30 до 130 дБ

Точность: Класс 2

Разрешение: 0,1 дБ

Другие функции: Функция удержания данных, функция минимальной и максимальной памяти, а также использование весов «А» и «С» для обеспечения типичной реакции человеческого уха.

Измеритель уровня звука и регистратор данных

Код товара: IC-CENTER323

IC-CENTER323 – надежный и точный измеритель уровня звука класса 2 с функцией регистрации данных, способный хранить до 64 000 записей. Кроме того, этот измеритель имеет интерфейс USB и совместимое программное обеспечение для Windows, поэтому вы можете легко собирать, графически, хранить и делиться своими накопленными данными о звуке и шуме.

IC-CENTER323 Технические характеристики:

Диапазон измерения: 30-130 дБ

Точность: Класс 2 ± 1.4 дБ (эталон 94 [защита электронной почты])

Разрешение: 0,1 дБ

Другие функции: 60 дБ динамическое пространство в каждом диапазоне, время взвешивания быстро / медленно и функция минимума и максимума


Заключение

Класс шумомера, который вам нужен, будет зависеть от правил, установленных правительством или другими регулирующими органами, контролирующими конкретную задачу.Понимание двух основных типов шумомеров – отличное место для начала.

Хотите получить дополнительную информацию по любому из вышеперечисленных продуктов? Нужна помощь в поиске лучшего измерителя для вашего приложения? Свяжитесь с одним из специалистов по выбору инструментов. Мы здесь, чтобы помочь!

Позвоните по телефону 1300 737 871 или по электронной почте [адрес электронной почты защищен].

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
