Приспособление для заточки сверл – инструкция (RISS / CRAFTSMAN 9-6677) :: АвтоМотоГараж

В предыдущих статьях мы мастерили основание для заточного станка. Так же был приведён обзор стойки для заточки свёрл. Здесь мы перейдём к практике. Можно было бы не писать отдельно статью как пользоваться устройством, если бы не катавасия с инструкциями по пользованию. А именно – оригинальная инструкция на иностранном языке. В сети есть и переведенная, только тот, кто её переводил, являлся жутким дилетантом в этой области, и выполнял работу ради реализации приспособления, не нарушая законодательства. Переводчик вообще не задумывался о том, как по этой инструкции можно будет работать. Ну да ладно, приступаем к делу.

Вкратце о введении к приспособлению из инструкции. Приспособление должно использоваться в сочетании с заточным станком. Из-за разных модификаций точил, возможно, понадобятся подкладки либо для станка, либо для приспособления. Устройство должно располагаться так, чтобы передний край желобка был направлен на торцевую (боковую) часть абразивного круга, а не на рабочую.

Приспособление должно быть надёжно закреплено при помощи винта и отверстия в основании. Во время работы гайка фиксатора угла заточки и винт прижимной планки сверла должны быть затянуты. И в обязательном порядке использовать защиту для глаз. И в дополнение от себя, ни в коем случае не выполнять работу в перчатках. Итак, устанавливаем приспособление на основание станка и крепим болтом. В основании сделано четыре крепёжных отверстия для приспособления. Это необходимо для разных длин и условий при заточке свёрл.

На шарнире приспособления имеется шкала с делениями в градусах. Каждая позиция фиксируется под определённое значение затачиваемого угла. Сейчас мне сложно сказать, почему такие цифры нанесены на приспособлении, так как я их пока ни к чему привязать не могу, кроме как к углу при вершине ф (мне как-то привычнее 2ф). Ну, да ладно. Будем разбираться. А пока, перечень затачиваемых углов с комментариями в инструкциях:

88 – для сверления твердых или тонких материалов;
68 – для заточки свёрл не большого диаметра.

Какого диаметра – ни в одной инструкции не сказано, будем экспериментировать;
59 – как написано в инструкциях: в первой – для общих целей сверления, во второй – многоцелевое использование. Предположительно, что это универсальная заточка сверла, которая позволяет сверлить сталь, чугун, твёрдую бронзу при угле 2ф 116-118 градусов;
49 – угол заточки для сверления мягких материалов, таких как: дерево, пластик, медь, свинец, алюминиевые сплавы;
CSK – заточка сверла для зенкования.

Впоследствии, каждое из значений придётся испытать на сверле, с замером реального угла при вершине.

Теперь о порядке (последовательности) работы. Тут соберу всю объективную информацию с обеих инструкций и добавлю несколько заметок от себя.

1. Необходимо определиться какой после заточки требуется угол сверла. Есть пять фиксированных вариантов со следующими позициями: 88, 68, 59, 49 и CSK. Выбираем нужный.

2. Винт подачи сверла ставим в среднее положение. Это необходимо для более удобной корректировки во время работы.

3. Далее необходимо ослабить прижимную планку.

4. Устанавливаем сверло.

5. Теперь главное! Выступ. В переведённой инструкции написано, чтобы кончик сверла выходил за пределы переднего края желобка. Далее, необходимо обеспечить выступ в соответствии с таблицей, как показано на рисунке 2. Рисунка 2 в этой инструкции нет. Вот тут начинаются недопонимания. Смотрим таблицу и становиться вообще непонятно – что требуется сделать? Ниже приведу скрин этой таблицы.

Они вообще себе представляют, сколько это 297 мм??? Подтверждено – переводили дилетанты. Параллельно, по ходу разбирательства, складывается мнение, что это очередное китайское барахло, которое ежедневно волокут к нам сотнями тысяч тонн, засирая нашу землю … Попробуем разобраться при помощи вражеской инструкции. Ниже скрин описания на английском языке.

Теперь необходимо установить сверло так, чтобы расстояние от кончика УПОРА (а не края желобка) до кончика сверла (то есть, перемычки см. предыдущую статью, если термин не понятен) составляло около одного диаметра затачиваемого сверла. Этот размер устанавливается на глаз при помощи каретки. Далее будем точно регулировать выступ сверла при помощи гайки подачи.

Примечание. Выступ сверла в совокупности с упором задают правильное положение сверла при заточке заднего угла и режущих кромок одновременно. При некорректно выставленном положении сверла в лотке, будет неправильно заточен задний угол. И как следствие сверлить такое сверло не будет. Для простоты понимания в инструкции на рисунке 5 схематично показано правильное положение сверла.

В реальности в заточном приспособлении это выглядит так:

Положение сверла можно выставлять на глаз, или при помощи измерительного инструмента. Практика показала, что в случае хорошего глазомера нет необходимости использовать линейку. Это сокращает общее время на заточку. Положение сверла можно выставлять по рисунку. Поворот сверла как на изображении выше, получено при следующих параметрах: сверло диаметром 12,5 мм, выступ сверла 12,5 мм от кончика упора до кончика перемычки сверла.

Таким образом, подтверждается, что для больших сверл вылет должен составлять один диаметр сверла. Но это зависит и от выставленного угла заточки. Так как при другом угле вылет долженбыть половина диаметра. В позиции CSK у меня пока что-либо заточить не получилось.

Главное теперь понятно что и откуда отмерять. Для малых свёрл, диаметром от 3 мм надо тоже провести эксперимент, но об этом в следующей части.

6. Далее пододвигаем приспособление с выставленным сверлом к абразивному кругу. Сверло должно чуть-чуть касаться заточного камня. После чего конструкцию притягиваем при помощи болта к основанию станка.

7. При помощи шарнира отводим сверло в сторону и включаем станок. Далее, медленно подводим сверло к вращающемуся абразивному кругу и, не спеша, пробуем затачивать. Если вылет сверла нормальный (не чрезмерный), то приступаем к основной заточке путем поворота шарнира с полностью проходящей задней поверхностью сверла по заточному кругу.

После заточки первого заднего угла переходим ко второму. Процесс аналогичен предыдущему. По итогам заточки второго заднего угла выполнен первый цикл заточки. Для качественной заточки сверла необходимо выполнить не менее двух трёх таких циклов. Ниже результат работы:

Угол поперечной кромки в пределах допуска. Угол при вершине 2ф по итогам заточки составил 118 градусов при установленном положении на шкале 59 градусов:

Допуск угла поперечной кромки по оригинальной инструкции от производителя:

Длины режущих кромок одинаковые:

В следующей части рассмотрим заточку сверл малых диаметров.

Приспособление для заточки сверл какое лучше. Чертеж приспособления для заточки сверл. Типы устройств для затачивания

Современный рынок насыщен множеством видов различного оборудования, предназначенного для заточки сверлильного инструмента. При его использовании не требуется иметь специальных навыков и подготовки.

Например, к таким устройствам относят промышленные приспособления riss 8100v, имеющие высокую стоимость. Чтобы сэкономить средства, можно изготовить инструмент для заточки сверла по металлу своими руками.

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту. Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе. Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

Сталь, чугун и твёрдая бронза – 116−118;
Латунь, мягкая бронза – от 120 до 130;

Медь – 125;
Алюминий – 140.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом. Втулка подбирается с высокой точностью – так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента. Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Можно использовать деревянный брусок, в котором должны быть просверлены отверстия разного диаметра, что сделает приспособление универсальным.

Важным узлом является подручник, выполняющий следующие функции:

обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Приспособление для шуруповёрта

Для заточки свёрл можно использовать традиционные устройства: точило, электродрель или шуруповёрт, с добавлением к ним дополнительных доработок.

В продаже имеется готовое промышленное приспособление для шуруповёрта и электрической дрели, которое используется как мини-точило и позволяет осуществить заточку под разными углами.

Чтобы заточить режущую часть инструмента на самодельном приспособлении, необходимо выполнить ряд условий:

Для затачивания свёрл и буров применяются наждачные круги. Самым распространённым в бытовых условиях является белый круг из электрокорунда, предназначенный для затачивания лопат, топоров, ножей, тяпок и другого домашнего инвентаря.

Для твердосплавных победитовых буров по бетону используются абразивные круги маркировки 64С. Зернистость заточного диска рекомендуется использовать марки 25Н. При заточке рапида используют марку диска от 8H до 16H. При работе с наждаком из карбида кремния рабочая поверхность сверла, нагревается до высоких температур, поэтому рекомендуется охлаждать металл при помощи воды с содой.

Для быстрого и качественного просверливания отверстий нужны острые сверла, которым свойственно со временем притупляться. Лучше всего этот инструмент оттачивает станок для заточки сверл. В домашних условиях можно также использовать специальные приспособления.

1

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

работает от электрической сети со стандартным напряжением;
высокая степень производительности;
простота эксплуатации;
высокий уровень точности заточки и функциональности;
доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
имеет небольшой вес и компактный размер;
удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

2

Все бытовые станки рассчитаны на заточку из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140 о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

левых;
с двухплоскостной затыловкой;
высокопроизводительных;
трехзубых;
других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor , GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

3

Прежде чем подбирать станок для заточки сверл необходимо определить для него будущий фронт работ, потому что при покупке требуется руководствоваться определенными эксплуатационными параметрами. Если устройство предполагается использовать в домашних условиях (к примеру, на даче или в гараже), то можно приобрести маломощную, недорогую модель – учитывая, что станок не будет эксплуатироваться постоянно, оборудование большой мощности будет совершенно ни к чему. Кроме того, промышленные устройства предназначены для затачивания сверл больших диаметров и потребляют гораздо большее, чем бытовые модели, количество электроэнергии.

При покупке станка следует обратить особое внимание на наличие специального регулятора, предназначенного для настройки вращения шпинделя. Такая опция позволит сделать работу максимально эффективной и безопасной.

Еще один немаловажный параметр – размер сверл, который должен определяться спектром предполагаемых работ. Выбираемый бытовой станок должен иметь достаточно низкий уровень производимого шума, особенно когда оборудование планируется использовать не в каком-то отдельном помещении, а непосредственно в жилой зоне.

Необходимо также обратить внимание на конструкцию приглянувшейся модели – лучше всего, если она будет максимально простой. В этом случае какая-либо поломка не доставит больших хлопот – не составит труда подыскать и приобрести нужную новую деталь и поставить ее вместо вышедшей из строя. Нельзя не отметить, что большинство зарубежных моделей в плане их технического обслуживания довольно дорогие, а найти нужную деталь на замену порой бывает непросто. И последняя рекомендация: выбирать станок для заточки сверл следует только в специализированных торговых точках и магазинах, где будет выдан гарантийный талон и технический паспорт.

4

На предприятиях в некоторых случаях сверловщик затачивает сверла сам вручную на обычных заточных станках, которые оборудованы для этой цели специальным приспособлением. Для этого он предварительно должен изучить правила затачивания сверл и пройти специальные подготовительные курсы. Используемое приспособление для заточки сверл представляет из себя стальную конструкцию, оснащенную подвижным зажимом для сверла с регулируемым углом наклона относительно вращающегося шлифовального круга и имеющее крепление для фиксации на корпусе заточного станка.

Также нередки случаи, когда на предприятии при затачивании вручную на обычном заточном станке вовсе не используют никаких приспособлений. При этом сверло правой рукой держат за хвостовик, а левой – насколько возможно ближе к режущей части. Режущую кромку инструмента прижимают к боковой поверхности абразивного круга и одновременно правой рукой плавно покачивают сверло, стремясь добиться, чтобы задняя его поверхность приняла нужную форму и приобрела правильный наклон. Снимать металл нужно небольшими слоями, слабо прижимая инструмент к кругу. Надо следить, чтобы у сверла режущие кромки были одинаковой длины и имели одинаковые углы заточки.

Ошибки, допущенные во время ручной заточки, могут привести к следующим недостаткам сверла:

режущие кромки неравной длины;
углы, образуемые режущими кромками с осью инструмента, разные;
у поперечного лезвия односторонняя выточка.

В результате этих дефектов сверло будет:

бить;
неправильно, односторонне нагружаться на режущих кромках – может сломаться;
просверливать отверстия большего диаметра, чем само сверло.

После заточки у инструмента следует проверять для поперечной кромки ее ширину и правильность положения относительно режущих кромок, длину последних, угол: в плане φ, наклона поперечной кромки, задний угол α, двойной заточки φ1, при вершине 2φ. Для проверки всех этих параметров на предприятиях используют специальные шаблоны. Правильность расположения перемычки выясняют с помощью оптического прибора. На предприятиях в ряде случаев проверяют биение сверла – используют для этого специальное приспособление.

Сверла по металлу из быстрорежущих сталей затачивают на кругах для шлифования из электрокорунда белого и нормального на керамической связке зернистостью 16–40, твердостью СМ, а также на кругах из эльбора. При заточке инструмента, который оснащен твердосплавными пластинами, применяют из синтетических алмазов, а также из зеленого карбида кремния зернистостью 16–40.

5

Не имея специального станка, в домашних условиях можно использовать для заточки сверл следующее оборудование:

обычный заточной станок;
электродрель;
самодельные аппараты для заточки.

Для использования простого заточного станка лучше приобрести специальное приспособление, потому что прежде, чем самостоятельно научиться правильно оттачивать инструмент без него, можно испортить не один десяток сверл. Это приспособление для заточки сверл имеет примерно такое же устройство, как и описанное выше промышленное. Есть варианты не с креплением на корпус станка, а с отдельной установкой на горизонтальную поверхность вблизи вращающегося шлифовального круга. Подобное приспособление может быть самодельным. Оно может быть выполнено из дерева: на его основании крепят брус с несколькими отверстиями под диаметр нужных сверл, просверленными под наклоном, обеспечивающем нужный угол заточки. Можно предусмотреть изменение наклона – угла заточки.

В случае с электродрелью используется специальная насадка для заточки сверл. К сожалению, в продаже попадаются только для заточки под углом 118 о и только для размеров инструмента 3,5–10 мм (отечественные) и 2,5–10 мм (импортные). Причем и те, и другие только для дрелей с шейкой шпинделя диаметром 43 мм. В корпусе этих насадок есть 15 отверстий под сверла разных диаметров. Насадки комплектуются камнем, затачивающая поверхность которого расположена под определенным углом, и поводком для него, вставляемым в патрон дрели.

Изменив один раз длину поводка (укоротив его), насадку настраивают для работы с одной конкретной дрелью. Работают с ней следующим образом: поводок с камнем на конце вставляют в патрон дрели; насадку одевают на шпиндель и фиксируют винтом; запускают дрель и вставляют сверла в отверстие корпуса насадки соответствующего диаметра. Подобное приспособление тоже можно сделать самостоятельно. В самодельной насадке можно будет предусмотреть нужные углы заточки и диаметры инструмента.

Самодельные аппараты могут быть выполнены в виде обычных заточных станков. На них лучше сразу предусмотреть способ крепления и заточки сверл, чтобы не придумывать дополнительные приспособления для этого.

Качество и точность сверления зависит от остроты рабочего инструмента. Кроме того, в отличие от столового ножа, сверло должно быть заточено правильно. Бывалые слесари могут ровнять режущую кромку на обычном точильном станке, просто удерживая сверло в руках (по крайней мере, с их слов). Но для такого способа нужна сноровка и многолетний опыт. Даже если у вас твердая рука, и отличный глазомер – без понимания процесса, вы просто испортите инструмент.

Несколько базовых правил заточки (на примере спиралевидных сверл по металлу):

Для лучшего восприятия материала, вспомним устройство сверла.

Нельзя прижимать острие к наждаку дольше 2-3 секунд за один подход. Металл раскаляется и происходит так называемое «отпускание», то есть лишение закалки. Соответственно теряется необходимая твердость металла. Первый признак – наличие температурных побежалостей на кромке.
Для сверл диаметром до 4 мм: при каждом касании плоскости наждака сверло удерживается в одном положении: вращение вокруг своей оси недопустимо. Для большего диаметра, геометрия заточки несколько иная.
На спиралевидных сверлах затачивается только задняя поверхность режущей части.
Режущая кромка должна быть направлена навстречу вращению точила (при механической заточке).
Основной угол (на иллюстрации — 2φ) зависит от типа обрабатываемого материала.

Какие сверла точить, и как часто?

Перьевые и другие специальные сверла по дереву в домашних условиях не восстанавливают, да и тупятся они не так быстро. Победитовые наконечники для бетона не точатся в принципе. Остается самый популярный инструмент – спиральные сверла по металлу. Разумеется, их используют и для обработки дерева (пластика, резины и даже камня), но это к теме не относится.

Спиральное сверло. Режущая кромка имеет небольшой размер, поэтому при работе быстро нагревается от трения (нет площади рассеивания). Основная причине затупления – именно перегрев. При правильном использовании износ происходит не так интенсивно. Характерные признаки тупого сверла:

При работе слышен скрип.
Вместо завитой стружки из отверстия выходят опилки.
Моментальный нагрев инструмента без продвижения в глубину.

Важно: Не следует работать тупым сверлом, износ от перегрева будет только прогрессировать.

Итак, пришло время точить инструмент. Вы не желаете испортить сверло, и хотите механизировать процесс.

К вашим услугам мини станки для заточки:

Все приспособления разделены на два вида: насадки или упоры для универсального инструмента, и самостоятельные устройства узкой специализации. Рассмотрим самые популярные из них, от простого к сложному:

Это как раз приспособление для тех, у кого твердая рука и глаз-алмаз. Фактически оно позволяет лишь удерживать сверло в заданном положении, не опасаясь поранить пальцы. Контроль угла визуальный, согласно положению «крыльев» относительно любого ориентира. Преимуществ немного: моментальная готовность к работе, компактность и цена. Недостатки очевидны: ручной контроль за процессом не добавляет точности.

По сути, этот элемент не является специальным приспособлением для сверл. Он просто позволяет зафиксировать инструмент под определенным углом. Точность будет выше, чем в предыдущем варианте. Большинство упоров позволяют устанавливать угол наклона, и даже имеют шкалу разметки. И все же приходится полагаться на твердость рук.

Есть и более продвинутые подставки: со сменными элементами и регулировкой не только угла, но и высоты. Приспособления монтируются не на корпус наждака, а на верстак: что делает их более универсальными.

Фактически, такой упор можно приспособить под любое электро-точило. Дополнительный бонус – с помощью такой подставки можно точить ножи, фрезы, отвертки, стамески, и пр.

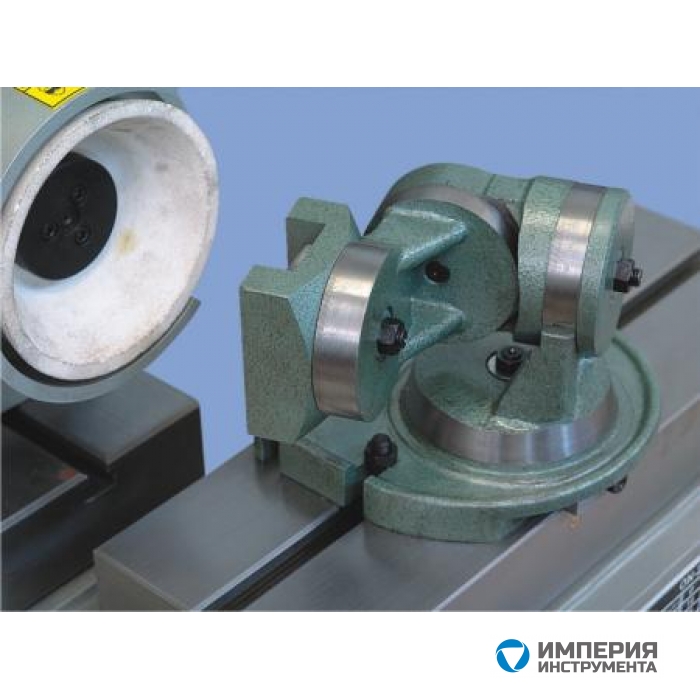

Полупрофессиональные направляющие для любых типов сверл

Это довольно продвинутый инструмент, который позволяет контролировать характеристики заточки с точностью до микрон. Все линейные параметры надежно фиксируются, значения выставляются по разметке. Сверло крепится в желобе, случайное смещение или поворот вокруг своей оси исключен.

Для заточки предусмотрена возможность как линейного перемещения, так и движения кромки по траектории дуги (для конической заточки сверл большого диаметра). Линейное движение (вдоль оси) может контролироваться мастером, или устанавливается ограничительный упор.

С точки зрения качества обработки – недостатков у приспособления практически нет. Но для правильной заточки оператор должен знать параметры сверла. То есть, автоматика отсутствует: поэтому инструмент относится к разряду профессионального.

Как развитие линейки – направляющая с собственной точильной установкой. Нет необходимости устанавливать упор на верстак и менять диски. Фактически – вы имеете полуавтоматический настольный станок для заточки.

Важное замечание: Все перечисленные приспособления предназначены для работы со стандартными электро-точилами. Поэтому перед началом обработки сверл, желательно установить специальный наждачный диск.

Представляют собой специализированный электроинструмент для выполнения единственной задачи: заточка спиральных сверл.

Пользоваться станком может даже человек, далекий от техники (хотя, зачем ему острые сверла?). От оператора требуется лишь определить диаметр сверла и погрузить его в соответствующее отверстие. Работать удобно, ошибки практически исключены. Однако все сверла точатся «под одну гребенку». Расплата за простоту использования – отсутствие гибкости в настройках. Для домашнего применения – лучший выбор: особенно если имеется дополнительная насадка для заточки ножей и ножниц.

Есть версии для мастеров. Сверло устанавливается с учетом параметров заточки, процесс может контролироваться оператором.

Выбирается угол заточки, способ обработки кромки (линейная или конусная), глубина снятия металла. Сверло располагается не в общей обойме, а в индивидуальном картридже.

Промышленное заточное оборудование для металлообрабатывающего цеха

При интенсивной эксплуатации сверлильных станков, требуется отдельный пост для восстановления работоспособности инструмента. Профессиональные стенды для заточки сверл любого диаметра, экономят время и силы, но стоимость такого оборудования слишком высока для домашнего применения.

Полученная информация поможет вам подобрать приспособление для заточки, без лишних финансовых затрат. Кроме того, существуют сменные насадки на ручной электроинструмент (например, дрель). Но это уже тема другой статьи.

Одним из основных параметров спирального сверла является угол при вершине, который для прочных металлов (сталь, чугун, твердая бронза, титан и т. д.) составляет приблизительно 120 градусов.
Отклонение этого угла в большую или меньшую сторону от номинального значения затрудняет эффективную работу сверла. В первом случае падает производительность и происходит перегрев инструмента, во втором – сверло может просто сломаться, не выдержав чрезмерной нагрузки.
Чтобы соблюсти параметры заточки без специальных приспособлений, необходимо обладать высокой квалификацией и опытом инструментальщика-заточника. Ну, а неспециалисту, особенно в бытовых условиях, сделать это будет практически невозможно.
Но, имея некоторые инструменты и простые материалы, можно изготовить не очень сложное, но надежное приспособление для заточки угла при вершине спирального сверла по твердому металлу.

Что может понадобиться для работы над приспособлением

Для этого потребуются следующие инструменты:

штангенциркуль;
маркер;
тиски по металлу;
болгарка;
плоскогубцы;
сварочный аппарат;
точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:

обычную шестигранную гайку;
гайку корончатую;
болт того же размера и резьбы, что и гайки;
спиральное сверло, требующее заточки.

Процесс изготовления

Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Для этого с помощью штангенциркуля и маркера на гайке намечаем линии реза, чтобы получилась треугольная прорезь, симметричная относительно диагонали, соединяющей два противоположных угла гайки. В нее будет продольно укладываться сверло перед процессом заточки.

Для выреза намеченного треугольного паза в гайке, она зажимается в тиски и болгаркой осуществляются прорези по заранее проведенным линиям. Чтобы удалить отпиленные кусочки гайки можно воспользоваться плоскогубцами.

Далее берется корончатая гайка и своим основанием приваривается к первой гайке со стороны вырезанного паза. Причем необходимо соблюсти их абсолютную соосность, поскольку, когда будут затачиваться сверла маленького диаметра, болт, пройдя насквозь корончатую гайку, начнет вкручиваться в нижнюю гайку для того, чтобы прочно зажать сверло в ее пазу.

Теперь в корончатую гайку вкручиваем соответствующий болт, который будет надежно прижимать сверло, уложенное в паз для заточки на наждаке заточного станка.

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Для этого просто стачиваем выступающую часть сверла заподлицо с гранями гайки, с чем без труда справится даже ученик профтехучилища первого года обучения.

После окончания заточки, болт ослабляется, сверло вынимается из самодельного приспособления и может быть использовано по назначению.

Дополнения и улучшения

В процессе сварки гаек возможно попадание брызг жидкого металла на резьбу корончатой и обычной гайки. Чтобы исключить эту неприятность, в них необходимо ввернуть болт и, тем самым, защитить резьбу.
Поскольку с помощью одного приспособления не удастся охватить все сверла по диаметру, потребуется, по крайней мере, два зажима-шаблона: одно – для мелких сверл, другое – для больших изделий. Соответственно, в первом случае гайки будут небольшими по размеру, а во втором – крупными.

Устройство для заточки свёрл пригодится в любом хозяйстве. Ведь работа с тупым сверлом — одно мучение. Механизм можно сделать своими руками, используя ненужные и устаревшие детали.

Правила заточки сверл

Свёрла можно затачивать на специальных заточных дисках, вручную или на станках. Перед началом работ внимательно исследуйте свёрла: если на поверхности есть серьезные дефекты, нужно начать затачивание с более грубого абразива. Если же инструмент немного затупился, используйте доводочный диск.

При затачивании вручную своими руками, нужно выполнять правила:

одной рукой удерживать за хвостовик, второй подправлять рабочий конец;
режущий край обрабатывать боковой частью заточного диска;
сначала затачивается одна сторона, после чего сверло аккуратно переворачивается и обрабатывается вторая.

Во время обработки важно сохранять изначальную форму сверла и направление режущих краев. Необходимо следить за тем, чтобы острие кончика не смещалось от центра, иначе во время работы инструмент отклонится в сторону. Если после заточки угол режущих краев неодинаков, работа сверла будет некачественной. Это определяется с помощью шаблона, сделанного своими руками, или на глаз: форма кончика должна составлять конус. Чтобы избежать ошибок, править лучше на специализированных устройствах.

Виды заточного оборудования

Самодельный аппарат предусмотрен для затачивания свёрл из различных металлов, резаков, метчиков, фрез, зенкеров, резцов.

Оборудование может быть:

специализированным — обрабатывает единственный тип инструментов;
универсальным — используется для любых видов резаков и свёрл.

Самодельные механизмы чаще относятся к универсальному бытовому типу. Промышленные станки мощны, работают с крупными инструментами. Дома в таких необходимости нет, они шумны, занимают много места и энергозатратны.

Бытовые подходят для затачивания свёрл малого и среднего диаметра, они компактны и экономичны.

Изготовление станка для заточки

Чтобы своими руками собрать станок, необходимо подготовить:

электромотор;
точильный диск;
тумблер;
подставку;
электрокабель;
заглушку.

Все комплектующие станка своими руками размещаются внутри корпуса. Это сделает работу безопасной и удобной. Доступным должен быть только шкив электродвигателя, на который надевается точильный диск. Станок стационарно крепится к верстаку, поэтому место нужно подобрать заранее.

поместите электромотор в нужное место, на столе отметьте точки креплений;
просверлите отверстия для крепежных болтов;
верните электромотор на место и прикрутите его к верстаку, для крепления подойдут хомуты из тонких металлических полосок;
установите защитный корпус;
на шкив двигателя наденьте точильный круг.

Желательно подобрать двигатель с удлиненным шкивом, иначе его придется доставлять. Сначала надевается шайба, после чего круг. При несовпадении поперечников шкива и диска используется переходная втулка. Сбоку втулки делается резьбовое отверстие, в него вкручивают дополнительный крепежный болтик.

По мощности для самодельного станка подходит двигатель от стиральной машины. Не подбирайте двигатель с высокими оборотами, так как затачивание свёрл происходит на небольшой скорости.

Теперь можно подключить электрическую составляющую: тумблер, двигатель и соединить их с розеткой.

Дополнительные устройства

Изготовленные своими руками дополнительные приспособления сделают работу по заточке сверл более удобной и точной.

Шаблон для проверки. Шаблон вырезают из листа тонкого (1 мм) мягкого металла (алюминия, меди). Шаблон выявляет углы у острия, продолжительность рабочих краев, угол между рабочим краем и перемычкой. Так как задний угол заточки сверла шаблоном проверить практически невозможно, выверяется угол заострения. Вырезается шаблон перед первым использованием сверла.

Направляющая. Это небольшая приставка, которая делается из металлической полоски и с помощью болта фиксируется на корпусе. Во время работы сверло укладывают на направляющую и подводят к точильному камню.

Угломер. На подставке, которая описана сверху, наносятся деления углов затачивания. Можно отрезать часть металлического транспортира с отметками углов и прикрепить к подставке. Отрезать нужно часть с углами более 30 градусов, так как при заточке меньшие не используются.

Приспособление, облегчающее заточку свёрл. Представляет собой фиксированную станину и державку, в которой предусмотрены отверстия для вставления резаков разного размера. Державку можно снимать. Станина выполняется из доски 50 мм, к ней прикрепляется рейка под углом 32 градуса. Рейка выставляет державку с инструментом под необходимым углом. Державка своими руками выпиливается из бруска, поверхность которого снимают под углом 65 градусов. Скошенная часть укладывается к рейке. Углы скашивания державки и рейки зависят от типа заточки.

Многофункциональный механизм

Заточка сверл станет проще при использовании этого механизма. Устройство состоит из:

роликовых салазок;
направляющей;
вала;
транспортира;
патрона сверлильного.

Направляющую следует сделать достаточно широкой, к ней прикрепляется транспортир. В качестве оси поворота выступает болт, вставленный в предусмотренное отверстие. На поворотную часть размещают направляющие и подвижную пластинку. На ее поверхности фиксируется ось, трубка, с одной стороны ось заканчивается патроном для сверла, с другой — рукояткой. Перемещение упорной пластины обеспечивается резьбовой осью.

Снизу упорной пластины находится ограничитель (он же указатель), который одновременно указывает необходимый угол смещения и фиксирует в нужном положении.

Механизм работает следующим образом:

сверло фиксируется в патроне;
упорная пластина стопорится под необходимым углом;
инструмент вращают по продольной оси с помощью рукоятки;
отмечают угол;
переворачивают резак на 90 градусов и обрабатывают вторую половину, доходя до отмеченного угла.

Правила заточки на самодельном станке

Во время обработки свёрл, оба плечика должны быть идентичными. Это означает, что сверло будет ровно входить в отверстие и качественно выполнять сверление.
До запуска станка своими руками надежно закрепите точильный круг на шкиве.
Первичную обработку проводите диском с крупным абразивом. Когда вы заметите заусенец на сверле, диск следует менять на более тонкий.
Во время заточки постоянно удерживайте необходимый угол.
Круг должен вращаться только в одном направлении, по лезвию.
Не допускайте перегрева резака, в процессе обработки его следует периодически охлаждать. Не окунайте перегретый инструмент в холодную воду, это способствует растрескиванию металла.

Несколько вариантов приспособлений для заточки свёрл в видеороликах.

Самодельные приспособы для заточки сверл. Устройство для заточки сверл из дверной петли. Что может понадобиться для работы над приспособлением

Вы легко можете изготовить приспособление для заточки сверла по металлу своими руками. Для этого потребуется немного времени и несколько основных элементов для будущей конструкции.

Приспособления, используемые для заточки сверл по металлу, дереву, пластику и другим материала, делятся на два типа:

Специализированные. Они могут заточить только один конкретный тип режущего инструмента;
Универсальные. С их помощью затачиваются всевозможные резаки, сверла по металлу, дереву и пр.

Если мы говорим про изготовление приспособления своими руками, здесь обычно умельцы пытаются сделать универсальную модель. Устройство получается удобным в эксплуатации и эффективным для заточки сверла малого и среднего диаметра. Для бытовых целей подойдет идеально.

Элементы приспособления

Чтобы сделать устройство для заточки, вам потребуется наличие некоторых элементов и инструментов:

Подставка;
Тумблеры для включения/выключения точилки;
Диск для точильника;
Электродвигатель;
Электрический кабель для подключения устройства к сети;
Заглушки;
Материал для корпуса.

Все составляющие элементы вашего станка для заточки сверл будет располагаться внутри корпуса. Так вы сумеете повысить собственную безопасность при работе с точильным оборудованием.

Собирая конструкцию, доступными оставьте шкив от электродвигателя, поскольку на него надевается диск для заточки. Желательно предварительно выбрать стационарное место для станка, поскольку его следует зафиксировать на верстаке или рабочем столе.

Сам процесс сборки точильного устройства выглядит следующим образом.

Установите электродвигатель на заранее выбранное место.
На столе, где будет располагаться приспособление для точения металлических сверл, нанесите разметку под крепления.
Электродрелью сделайте отверстия по разметке под крепежные болты.
Закрепите металлическими хомутами электродвигатель на его законном месте.
Зафиксируйте кожух, который будет играть роль защиты.
На шкив электродвигателя установите точильный диск.
Сам двигатель должен иметь удлиненный шкив, поскольку это будет удобнее при эксплуатации точильного приспособления. Не забудьте перед установкой круга на шкив надеть шайбу.
Если диаметр шкива и круга не совпали, можете использовать переходную втулку. Сбоку втулки просверливается отверстие под резьбу, на которое затем монтируется вспомогательный крепежный болт.
Выбирать слишком мощный двигатель не нужно. Высокие обороты только навредят вашим сверлам по металлу. Большинство умельцев адаптируют под точильный агрегат двигатель, изъятый из старых стиральных машин.
После завершения сборки подключите тумблеры, соедините двигатель и всю электрику через кабель к розетке.

Вспомогательные устройства

Если вам удалось своими руками собрать достаточно полезное точильное устройство для различных сверл по металлу, дереву или пластику, советуем не останавливаться на достигнутом.

Есть несколько дополнительных элементов, оснастив которыми точильное приспособление, вы существенно расширите его функциональные возможности и повысить уровень собственного комфорта при работе над сверлами.

Проверочный шаблон. Чтобы определить правильные углы при заточке сверла, вам пригодится специальная таблица или же шаблон. Шаблон будет всегда под рукой. С его помощью вы определите, насколько правильно выполнены углы заточки, какова продолжительность рабочих кромок, какие углы между перемычками и рабочими кромками. Шаблоны делают из тонкого мягкого металла на основе нового сверла до его первого использования;
Направляющие. Своего рода небольшие приставки, изготавливаемые из металлических полосок. Их болтами крепят на корпус точильного приспособления. При работе вам потребуется положить сверло на эти направляющие, постепенно подводя затачиваемый инструмент к абразивному камню;
Угломеры. Самый простой вариант — взять обычный металлический транспортир, отрезать часть приспособления и закрепить на подставке. Отрезайте ту часть транспортира, где находится шкала более 30 градусов. Это обусловлено тем, что заточка сверл под меньшим углом не осуществляется.

Многозадачное приспособление

Если изготовить подобное устройство, точность и удобство заточки сверл по металлу существенно повысится. При этом собрать конструкцию довольно просто. Чтобы сделать механизм, вооружитесь следующими компонентами:

Роликовыми салазками;
Направляющими;
Валом;
Транспортиром;
Сверлильным патроном.

Направляющую рекомендуется сделать широкой и закрепить на ней транспортир.
В роли поворотной оси будет выступать болт, который вставляется в заранее выверенное отверстие.
На поворотной части располагается направляющая и подвижная металлическая пластина.
На поверхности пластины монтируется ось и трубка.
Один конец оси служит для установки сверлильного патрона, а другой применяется под рукоятку.
Упорная пластина будет перемещаться за счет резьбовой оси.
Внизу пластины располагается ограничитель. Он выполняет две функции одновременно — фиксирует механизм в требуемом положении и указывает нужный угол.

Процесс работы устройства выглядит так:

Режущее сверло устанавливается в патроне;
Пластина фиксируется в требуемом положении для создания угла заточки;
Устройство вращается по продольной оси ручкой;
Отмечается угол;
Резак переворачивается на 90 градусов, после чего происходит обработка своими руками второй половины сверла по металлу.

Правила эксплуатации

Поскольку речь идет о работе на самодельном точильном приспособлении для сверл, здесь следует обязательно соблюдать некоторые правила. Они уберегут вас от травм, а также позволят правильно заточить сверла.

При заточке сверл следите за тем, чтобы плечики были одинаковыми. Так вы убедитесь, что сверло аккуратно, ровно вошло в устройство и после заточки сможет качественно сверлить отверстия.
Прежде чем запустить станок, удостоверьтесь, что точильный диск плотно зафиксировать на шкиве электрического двигателя.
Первый этап заточки сверла выполняется крупноабразивным точильным диском. В момент, когда на сверле по металлу начнут появляться заусенцы, поменяйте точильный диск на более деликатный, чтобы завершить заточку.
Выполняя заточку своими руками, четко придерживайтесь заданного угла.
Вращение точильного круга должно осуществляться строго в направлении по лезвию. При противоположном движении вам не удастся дольным образом выполнить работу.
Следите за тем, чтобы сверло не перегревалось при заточке. Периодически останавливайтесь, давайте сверлу по металлу остыть. Но ни в коем случае не остужайте путем опускания в холодную воду, поскольку из-за этого металл потеряет свою прочность.

Посмотрите наглядные видео о сборке точильных устройств. Обязательно учитывайте диаметр резаков, которые вам предстоит затачивать на станке, чтобы собираемый механизм обеспечит качественную и эффективную обработку изделий.

Если вы постоянно имеете дело с заточкой твердых заготовок, то поверхность сверла очень быстро придет в негодность. Оно затупится, будет сильно нагреваться и в итоге потеряет былую прочность. Все это следствие «отпускания» металла. Именно поэтому такой инструмент нуждается в периодической заточке с помощью специальных приспособлений .

Как сделать самодельные приспособления для заточки сверл, какие шаблоны для этого существуют и что нужно подготовить для работы, вы узнаете из нашей статьи.

Особенности заточки сверл

Сверла – эти недорогие приспособления, особенно если говорить о тех, что широко используются для бытовых нужд. Однако если есть возможность, то после затупления лучше заточить инструменты, чем покупать новые.

Есть заводские устройства, предназначенные для заточки, но при их покупке вы сильно потратитесь, и это не восполнит экономию при отказе от приобретения новых инструментов. Именно поэтому немало мастеров собирают станки для заточки своими руками .

Стоит отметить, что затупление касается сверл по металлу , поскольку инструменты по дереву практически этому не подвержены, за исключением случаев применения на высоких оборотах при смолистой заготовке. Также заточке не подлежат победитовые наконечники по камню или бетону.

А вот сверла по металлу многие точат посредством всех дополнительных приспособлений своими руками, но точность такой работы далеко не всегда идеальна, поэтому желательно использовать хотя бы минимум механики.

Как правильно сделать приспособление для заточки сверл своими руками: обучающее видео

Чтобы самому сделать такое устройство, вам потребуется средство контроля (шаблон). Каким бы образом сверло не затачивалось, точность проверяется специальным шаблоном.

Простые сверла по черному металлу имеют угол кромки от 115 до 120 градусов. Если металл другой, то и углы заточки тоже будут отличаться:

Вы можете подготовить сразу несколько шаблонов в зависимости от перечисленных значений и, в соответствии с ними, своими руками выполнять заточку. Одно и то же сверло можно применять для разных типов заготовок, нужно лишь менять углы вершины рабочего места.

Простое, но очень удобное затащивающее устройство – это втулки разного размера , которые прикреплены к основанию. Сделать самому их можно, опираясь на специальные чертежи. Помните, что инструмент во втулке не должен болтаться, а качество сверления может ухудшиться, даже если ошибка составит всего один градус.

Можно сделать большую обойму на основе алюминиевых или медных трубок в зависимости от типовых параметров сверл или же взять брусок из мягкого материала и проделать в нем много отверстий. В точиле очень важно поставить удобный подручник, благодаря которому можно будет под нужным углом двигать приспособление для заточки и держать упор.

Перечисленные приспособления для заточки изготавливаются уже немало десятилетий подряд и пользуются спросом до сих пор. Для сборки заточного станка своими руками можно вместо уголка взять дубовый брусок.

Простейший станок для заточки можно собрать, просто установив напротив боковой части наждака верстак или столик. Даже такое простое приспособление обеспечивает высокое качество и точность выполнения работ.

Особенности выполнения заточки на простом устройстве

В интернете можно отыскать готовые чертежи устройств для заточки сверл, или же наброcать их самому, но для этого следует понимать принцип работы со сверлом.

Во время работы категорически запрещено допускать движение сверла вокруг своей оси. Если он провернется как минимум на миллиметр, то будет испорчен, и вам придется для повторной обработки стачивать небольшое расстояние.

После окончания работы сверло должно остыть , также выполните замеры шаблонами. Кромки должны быть идеально симметричными вплоть до десятых долей миллиметра. Особенно это важно, если сверло имеет минимальный диаметр.

Заточка может сопровождаться такими ошибками:

Как из подручных средств своими руками собрать точильный станок для спиральных сверл по металлу?

Для основы прибора можно взять любой точильный станок, который способен исправно работать, в нем нет биения оси, и он держит обороты под нагрузкой.

Задание выглядит таким образом:

подручник обязан строго стоять горизонтально на одной оси с вращением наждака;
конструкция должна быть безопасной, надежной и прочной;
следует предусмотреть возможность затачивать как вручную, так и полуавтоматом;
форма подручника должна способствовать свободному опущению хвостовика сверла на нужный угол.

Специфических деталей для изготовления этого приспособления не требуется, практически все необходимое есть у каждого домашнего мастера. Заготовки обрабатываются болгаркой , сваркой или точилом .

Для режима полуавтоматики предполагается качающийся упор, поэтому нужно сделать петлевое соединение. Точно подберите для отсутствия люфтов отверстия болта, кронштейна и трубки.

Площадка должна двигаться по вертикальной оси , чтобы можно было менять угол заточки сверла. Данную ось можно фиксировать, а подручник должен качаться, опираясь при этом на горизонтальную ось, что при заточке обеспечивает нужную артикуляцию.

Опорная пластина выполняется из металла на 4 мм в толщину, а основные части конструкции должны иметь толщину в 3 мм соответственно. Это обеспечивает ее высокую прочность. Подручник с корпусом наждака соединяется жестко. Крепить его к защитному кожуху нельзя, поэтому посредством металлической «щеки» прикрутите кронштейн.

К опорной пластине затем прикручиваем саму направляющую пластину для сверл толщиной в 5 мм. В ней для фиксации сверла при обработке пропиливается паз треугольной формы .

Конструкция имеет угол поворота в 90 градусов, что позволяет обеспечивать заточку разными методами . Начиная от метода Леонтьева и заканчивая прижимом под определенным углом и созданием острого угла кромки благодаря кривизне наждака.

Сверло при обработке будет не только прочно стоять в канавке , его также можно будет вдоль паза подавать к абразиву, а угол заточки при этом отклоняться не будет. Благодаря частичному превышению плоскости опорной пластины над осью движения диска, можно достичь нужной формы заточки затылка кромки.

Перед выполнением работ сверло следует прижать к пластине и выставить параллельно ей режущую кромку. Юстировка на этом окончена и можно к наждаку подносить и инструмент. Заточку нужно выполнять медленно и аккуратно, тщательно следить за углом.

Благодаря такому самодельному инструменту достигается высокая точность заточки и практически не нужен шаблон. Правда, потребуется время на установку станка и настройку угла, то зато потом вы без труда быстро наточите сверла в нужном количестве.

А вот если потребуется заточить бур, оснащенный твердосплавной насадкой, то можно на фиксированный угол прикрепить качающуюся пластину. Для этого под осевую гайку кладут несколько шайб.

Применение наждачного круга в самодельном инструменте для заточки

Для универсальных точильных работ в основном используют белые круги на основе электрокорунда. Их применяют для заточки лопат, топоров, ножей и заготовок из металла.

С целью обработки твердосплавных сверл или быстрорежущих металлов нужно брать абразивные зеленые круги на основе карбида кремния с маркировкой 64С. А вот под бытовые нужды достаточно зернистости круга на 25Н.

Заточка сверл требует более мелкой фракции в области от 8Н до 16Н . Помните, что наждаки на основе карбида кремния во время работы сильно греются, поэтому сверло в контакте с таким абразивом держать долго нельзя. Давайте металлу остывать после 2-3 подходов и охлаждайте его в содовой воде.

Качество кромки зависит от направления вращения абразива . Рабочая его поверхность обязана набегать на срез (идти сверху вниз).

Периферийная поверхность наждака при обработке обязана быть ровной. Ее можно править насадкой на основе эльбора. Если диск имеет малый диаметр, допускается применение плоскогубцев , в которых будет удерживаться эльборовый резец.

Итак, мы рассмотрели, как в домашних условиях можно собрать и использовать приспособления разной сложности с целью заточки сверл и не только. Выбрать подходящий вариант вы можете в зависимости от ваших бытовых потребностей.

Как сделать приспособление для заточки сверл. Приспособление для ручной заточки спиральных свёрл. Некоторое время назад случайно наткнулся (имеется ввиду автор статьи, см. источник) в сети на весьма полезные видеоуроки В. Леонтьева по ручной заточке спиральных свёрл:

Но тут же возникла идея, как сделать заточку свёрл ещё более простой и удобной. В результате раздумий и опытов появилось нижеописываемое приспособление. Сначала потребовалось модернизировать – довести до ума имеющееся фабрично-китайское (типа немецкое) точило. Потому как работать с ним используя приёмы В.Леонтьева было практически невозможно.

Электроточило фабрично-китайского изготовления.

Хлипкий штатный кронштейн подручника.

Непригодная для работы конструкция подручника.

Вопервых кронштейн крепления подручника к кожуху диска слишком хлипкий, сделан из металла 2 мм толщины. При небольшом усилии гнётся. Поэтому, естественно, углы заточки получаются +/- километр! Да и форма подручника абсолютно не позволяет делать нормальный задний угол по методе В.Леонтьева, так как сверло при опускании хвостовика упирается в угол кронштейна. Тем более, что и сам подручник установлен НИЖЕ оси диска. То есть вообще никак не получить нормальный задний угол, если только не использовать торцевую поверхность диска.

Плоскость площадки подручника гораздо ниже оси вращения диска.

Новый кронштейн крепления подручника.

Для нормального кронштейна был использован кусочек металла толщиной 4 мм, большего размера и дополнительные крепёжные винты. Старый кронштейн крепился на двух заклёпках, которые пришлось срезать. Теперь новый кронштейн гораздо жёстче, чем ранее. Также из кусочков уголка и полосы была сварена горизонтальная полка подручника с дополнительными крепёжными отверстиями. Её положение можно регулировать в некоторых пределах.

Сравнение толщины металла в новом и старом подручниках.

Новый кронштейн крепится в 5 точках.

Детали приспособления. Кронштейн. Подручник. Поворотная пластина…

Далее было изготовлено непосредственно само приспособление. Оно представляет из себя поворотную пластину с приваренной втулкой, которая может качаться на оси, закреплённой в проушине, которая в свою очередь крепится к подручнику. Сверху к поворотной пластине крепится направляющая пластина для свёрл, в которой выбран треугольный паз.

Приспособление в сборе. Пластина в горизонтальном положении.

Приспособление в сборе.

Приспособление для заточки.

Сначала вместо этой пластины была опробована направляющая в виде кусочка уголка (как на видео у В.Леонтьева), но этот вариант совсем не годится – сверло трудно нормально зафиксировать (оно пытается убежать вправо при касании с диском), тем более что его требуется ещё и подавать вперёд при формировании заднего угла. В общем уголок (он есть на фото) совершенно не годится.

Приспособление в нижнем положении.

Работа с приспособлением напоминает движения автора видеоуроков, только вместо пальца и глазомера используется ось качания и установленный угол заточки сверла. Значительно удобнее с приспособлением контроль параллельности диску обрабатываемой режущей кромки сверла. Нужно просто повернуть пластину вниз и прижать сверло в пазу таким образом, чтобы линия режущей кромки была параллельна плоскости пластины – оси качания пластины. Этот момент показан на фото.

Установка сверла на подручник к точильному камню.

Сначала формируется сама кромка. При обработке заднего угла необходимо одновременным движением опускать пластину вниз и подавать само сверло вперёд к диску. Нужно стараться не допускать вращения сверла вокруг своей оси при формировании кромки и обработке заднего угла. Симетрию кромок контролирую точно также, как и в видеоуроках. Кстати, вместо качающейся пластины можно установить на подручник кусочек уголка с фиксированными углами – заточки и задним – это для заточки твердосплавных буров. Нужно только по месту определить необходимую длину сторон уголка для получения нужного заднего угла заточки, так как он зависит и от диаметра диска и местоположения подручника относительно оси вращения диска.

Установка сверла в направляющий паз пластины.

Контроль установки сверла. Режущая кромка сверла параллельна поверхности пластины.

Конфигурация направляющего паза.

Приспособление для ручной заточки спиральных свёрл.

Сверла должны быть качественными и хорошо заточенными в работе профессионального мастера. В былые времена заточку сверла производили вручную.

На сегодняшний день появились специальные устройства для заточки свёрл, и их конструкция очень проста.

Для чего нужна заточка?

Если сверло затупилось, то им очень трудно, а порой невозможно просверлить поверхность. Также стоит заметить, что для разных видов поверхностей свёрла должны иметь определённый угол заточки, к примеру, для пластмассовой поверхности угол будет равен 30 градусам, для закалённой стали этот угол будет равняться 130 градусам.

В случаях, когда не требуется идеально просверлённого отверстия, угол заточки может быть 90 градусов.

Как выполнить правильную заточку сверла

Заточку сверла можно сделать своими руками при помощи абразивных дисков. В ходе заточки сверло нужно удерживать за рабочую поверхность. Удерживать хвост сверла нужно другой рукой.

С боку сверло необходимо прижать к абразивному диску. Затем желательно с придельной осторожностью провернуть его, в результате режущая кромка примет требуемый угол и структуру.

Заточку сверла нужно делать с каждой стороны отдельно. Также необходимо следить за тем, чтобы остриё сверла располагалось ровно по центру в момент заточки режущей части. Следует сделать это правильно, так как ошибка в заточке может привести к тому, что сверло будет косить вбок.

Заточка сверла своими руками не самый хороший способ, так как он способен нести за собой ряд неточностей, например, режущие кромки могут оказаться не правильными по отношению к оси инструмента.

Устройство для заточки

Устройство предназначено для заточки глухих или сквозных сверл, которые сделаны из чугуна и стали. Такое устройство сделано с учётом видов заточки, а также её размеров. На станке легко поменять угол заточки.

Есть два вида устройств, которые помогут заточить сверло это бытовой и промышленный станок. В первом случае устройство для заточки занимает мало пространства и отлично вписывается для работы в доме, но такой станок может затачивать только маленькие свёрла.

Большой мощностью обладают станки промышленные, которые сделаны для того, чтобы производить заточку сверл с большим диаметром. У промышленного станка имеется зажим и круг для заточки.

С помощью этого устройства заточка сверла происходит под надзором оператора, который легко контролирует процесс. Такие устройства рассчитаны на долгосрочное время эксплуатации.

Как сделать станок для заточки сверл своими руками

Нам будут необходимы следующие материалы: абразивный диск, переключатель, мотор с хорошей мощностью, подставка, провода, ось и заглушка. Также для безопасного использования станка на нём обязан быть корпус, снаружи которого необходимо поставить ось с абразивным кругом для работы.

Предварительно нужно определиться с местом установки станка, так как он будет подключаться к розетке.

Также наше устройство должно размещаться на столе, желательно из металла, куда нужно будет поставить двигатель, и расставить отметки для проделывания отверстий под болты.

На вал двигателя надевают абразивный диск. Чтобы его закрепить на валу, надо надеть сначала шайбу, затем диск и еще раз шайбу. После этого следует установить крепёжную гайку на заранее приготовленную резьбу на валу.

В качестве мотора для нашего устройства отлично подойдёт двигатель от стиральной машины. Мощность её мотора будет достаточной для процесса заточки сверл. Провода допускается взять тоже от подручной аппаратуры.

Обратите внимание!

Соединить провода нужно с пускателем, который должен быть с тремя разомкнутыми контактами. Обмотка должна быть способна к подключению фазных линий, с использованием двух пускателей, соединённых последовательно.

Кнопка выключения должна соединяться с Нз, а кнопка запуска будет соединена с НР, также она должна состоять в параллельном соединении с двумя НР контактами пускателя.

При нажатии кнопки включения будет подаваться напряжение на обмотку в результате контуры должны замкнуться. При отпуске кнопки напряжение, подаваемое на пускатель не должно сниматься. При отключении двигатель должен остановиться.

Двигатель сам по себе безопасное устройство, но для защиты его механизмов от пыли необходимо сделать каркас, который защитит его от воздействия окружающей среды.

Для его изготовления можно воспользоваться металлическим коробом или сделать защитный экран из стекла. Также стоит установить кожух, закрывающий торцевую часть диска на треть. Он защитит рабочего, в случае если абразивный диск треснет.

Фото заточки сверл своими руками

Обратите внимание!

Сверление металлов или дерева – работа, которую вы проделываете регулярно. Качественная насадка не требует заточки довольно долго, однако есть некоторые ошибки, при которых затупление происходит раньше положенного срока:

Применение сверла, не соответствующего обрабатываемому материалу. Это не означает обязательно сверление железобетона сверлом по дереву, хотя в этом случае вы моментально превратите режущий инструмент в пруток с округлым концом. Для сверления различных видов металла и твердых пластмасс существуют специально изготовленные сверла. При несоответствии – режущая кромка быстро приходит в негодность;
Неправильный угол заточки. Эта величина так же должна соответствовать типу материала, в котором проделывается отверстие;
Перегрев. Самая распространенная причина. При работе с прочным материалом, хочется побыстрей закончить сверление, и мы часто забываем о такой мелочи, как охлаждение зоны работ. Если нет возможности обеспечить подачу к инструменту охлаждающей жидкости – необходимо делать перерывы для остывания режущей кромки. Можно макать раскаленное сверло в емкость с водой.

Механизм горячего затупления простой: Раскаленная кромка «отпускается», то есть теряет твердость. Режущие свойства ухудшаются, что приводит к повышенному трению. Нагрев увеличивается сильней, и процесс усугубляется в арифметической прогрессии.

В результате мы можем потерять хороший и возможно дорогой инструмент. Если под рукой есть точильный станок для сверл – проблема решается на месте, если нет – приходится изобретать свои способы заточки.

Ручная заточка без приспособлений

Слесаря с большим опытом точат сверла руками, используя лишь точило с подручником. Но далеко не все домашние мастера могут похвастаться такими навыками.

К тому же, таким способом можно восстановить остроту лишь изделиям большого диаметра. Тогда легче контролировать угол. Наиболее популярный размер (3-5 мм) таким способом не наточишь. Даже шаблон тут не поможет.

Мастеров, которые регулярно проводят сверлильные работы – заинтересует разнообразие заточных станков для сверл, предлагаемое в магазинах электроинструмента.

Однако подобные приспособления (несмотря на очевидное удобство использования), достаточно дорогое удовольствие. Вот и бегут «самоделкины» в магазин за очередным китайским наконечником. А ведь домашние мастера с опытом, до сих пор используют инструмент времен СССР, который соответствует ГОСТам по прочности и долговечности.

Секрет прост – у многих слесарей старой закалки имеется в запасе самодельный станок для заточки.

ВАЖНО! Для большинства домашних работ, вполне можно обойтись несложными приспособлениями для заточки. Особенно если вас пугает слово «станок».

Простейшие приспособления для правки режущей кромки сверла

Для понимания процесса ознакомимся с составными частями наконечника.

Затем поворотом ложа формируется плоскость (точнее конус) затыловки.

Заточка проверяется на шаблоне и оценивается визуально. Все плоскости соответствуют стандарту.

К нижней (тыльной) части ложа-уголка приваривается направляющая для упора хвостовика сверла. Сам упор сваривается из муфты и уголка.

Фиксация производится при помощи винта. Упором выставляется предельная величина стачиваемой кромки, и благодаря этому, оба режущих элемента сверла стачиваются симметрично.

Острение рабочей кромки производится против хода вращения наждачного круга. В этом случае образующийся заусенец автоматически удаляется набегающей поверхностью наждака. Для заточки достаточно двух-трех качаний ложа по радиусу конуса затыловки.

Данный тип сверл затачивается по внешней поверхности наждачного камня, при необходимости использовать боковую (радиальную) плоскость – приспособление можно развернуть на любой угол.

Точильный станок для сверл крепится к верстаку при помощи струбцины. Можно зафиксировать основание стационарно – но в этом случае потеряется возможность точной регулировки.

Эффективное устройство для заточки сверл. Самодельное приспособление для заточки сверл малого диаметра

Дрель – это, пожалуй, одно из наиболее распространенных как в быту, так и на производстве устройств механической обработки материалов, позволяющее быстро и аккуратно сделать отверстие в поверхности с самой разной структурой. Будь это ручной коловорот, электрическая дрель или большой радиально-сверлильный станок, все они в качестве режущего инструмента используют сверло. Оно представляет собой закаленный твердосплавный металлический стержень различного диаметра, с хвостовиком и рабочей частью в виде двух или более режущих кромок, которые при вращении осуществляют выборку материала.

Угол наклона сверла: индивидуальный подход к каждому материалу

В зависимости от типа поверхности, требований к качеству обработки и целого ряда других условий, может иметь самый разный вид. Наиболее распространен вариант, когда его рабочая часть состоит из двух закрученных между собой по спирали режущих кромок, образующих на конце сверла конус, высота которого определяет угол заточки сверла. Его величина зависит от твердости обрабатываемого материала и для каждого материала может иметь свои значения:

углеродистые стали, сплавы из чугуна и твердой бронзы – от 116º до 118º;
мягкой бронзы и меди – от 120º до 130º;
алюминиевые и деревянные поверхности – 140º;
полимеры и пластмассы – от 90º до 100º.

Условия для долгой и активной жизни сверла

Если исключить бездумный (или безвыходный) вариант использования сверла без победитовых напаек для работы по бетону или камню (когда инструмент выходит из строя буквально за минуту), то наиболее активно режущие кромки тупятся при сверлении твердых металлов. Срок службы сверла в этом случае зависит от твердости обрабатываемой поверхности, а также скорости вращения, подающего усилия и наличия охлаждения режущего инструмента. Определить момент ухудшения режущих качеств бура крайне просто по характерному резкому свисту и необходимости большего давления на дрель. В результате сверло очень быстро нагревается, значительно увеличивается время сверления с одновременным снижением качества получаемого отверстия, и для продолжения нормальной работы бур нужно заменить.

Лучше час потерять, а потом за пять минут просверлить

Так как сверла считаются расходным материалом и на малых размерах имеют относительно невысокую стоимость, многие их просто выбрасывают, заменяя новыми. Однако такой подход может быть оправдан только при небольшом объеме работ, низкой цене детали и близости строительного магазина. Намного экономнее и быстрее заточить сверло по металлу своими руками. Приспособлений для осуществления этой операции существует масса, и, как правило, цена такого оборудования напрямую зависит от скорости, универсальности и качества обработки им режущего инструмента.

Правильная форма заточки – залог эффективной работы

В результате обработки режущей кромке сверла придается определенная геометрия, приоритетная для того или иного диаметра бура и структуры обрабатываемой поверхности. Для получения необходимой формы используют, соответственно, и разные способы затачивания режущей кромки. Разделяют одноплоскостной, конусный, двухплоскостной, винтовой и цилиндрический виды заточки. В домашних условиях чаще всего применяют первые два способа как наиболее простые, причем в одной плоскости затачивают сверла диаметром до трех миллиметров, обеспечивая тридцатиградусный уклон заднего угла. Недостатком в этом случае является высокая вероятность разрушения рабочей части кромки из-за ее утончения, потому для сверл большего диаметра обычно применяют заточку в виде конуса, формируя на их острие угол в пределах 118-120º.

Способы достижения желаемого качества заточки

В принципе, имея определенные навыки, заточку можно осуществить и без вспомогательного инструмента. Главное при этом – соблюсти необходимый угол обработки, а также равную длину рабочей поверхности режущих кромок и их симметричный наклон относительно оси бура. Однако достичь этого на практике не так и просто, достаточно совсем небольшой погрешности по любому из перечисленных показателей, и ваше сверло не будет работать должным образом. Использование спецприспособлений упрощает процесс, но согласитесь, приобретать дорогой станок для приведения в порядок пары буров по металлу нецелесообразно. К тому же самодельное приспособление для заточки сверл поможет справиться с этой задачей пусть с меньшим комфортом, но тоже неплохо.

При всем многообразии вариантов исполнения принцип работы всех устройств подобного типа основан на формировании жесткого шаблона или направляющей, вдоль которой затачиваемый инструмент подается к наждачному кругу в определенной плоскости.

Гайка, винтик, направленье – вот и все приспособленье

Пожалуй, одним из самых быстрых и доступных вариантов будет изготовление приспособления для заточки сверл из гайки. Ее шесть граней образуют на смежных плоскостях угол в 120º и могут служить отличным шаблоном для задания нужного наклона заточки режущей кромки сверла. Порядок изготовления подобного устройства довольно прост и не займет много времени. Гайку плоской стороной вверх зажимают в тиски и при помощи угловой шлифовальной машины (болгарки) выполняют продольные пропилы вдоль линии, соединяющей противостоящие углы шестигранника. С одной стороны метиза можно сделать шесть углублений (по числу вершин), сформировав таким образом три направляющие.

Размер гайки, а также ширину и глубину выборки направляющей подбирают из расчета диаметра затачиваемого сверла. После этого всю наружную поверхность этого нехитрого приспособления тщательно обрабатывают наждачной бумагой или напильником для устранения заусенцев.

Вот, собственно, и все, простейшее приспособление для заточки сверл своими руками готово. Теперь бур, требующий заточки, размещают внутри направляющей (между двумя противостоящими углами) так, чтобы обрабатываемый край слегка выступал за вершину шестигранника. Приспособление зажимают в тиски, плотно фиксируя сверло в канавке гайки наконечником вверх, и при помощи той же болгарки аккуратно стачивают выступающую режущую кромку, используя боковые поверхности метиза в качестве направляющей, формируя угол заточки в 120º.

При необходимости сверло в канавке можно закрепить при помощи струбцины, а вместо УШМ применяют с наждачным кругом.

Метизов много не бывает: модернизация гаечного приспособления

Данную конструкцию можно несколько усовершенствовать, сделав более глубокие (в зависимости от диаметра затачиваемого бура) V-образные пропилы в противостоящих вершинах и приварив с той же стороны приспособления гайку меньшего размера. Сверло в этом случае может быть зафиксировано поджимным винтом, вкрученным в приваренную сверху гайку.

В результате отпадает необходимость использования тисков и струбцины (главное при этом – не пережать винт, чтобы не согнуть сверло). Подобное устройство позволяет успешно справляться с заточкой буров даже небольшого диаметра (до трех миллиметров), когда выдержать и проконтролировать угол заточки без специнструментов практически невозможно.

Деревянные направляющие для заточки сверл

Теперь рассмотрим, как сделать приспособление для заточки сверл из брусков или толстой фанеры. Конструкция представляет собой деревянную направляющую, жестко прикрепленную к основанию. Базовую часть приспособления изготавливают из ровной прямоугольной доски (толстой фанеры) с одной из сторон которой делают прямоугольный вырез, обеспечивающий доступ к боковой поверхности наждачного круга. Затем из фанеры подготавливают накладку в виде прямоугольного треугольника или трапеции с наклоном стороны в основании 60º (от вершины – 30º), что гарантирует угол заточки в 120º. Размеры направляющей должны обеспечивать свободное размещение вдоль нее затачиваемого сверла как по длине, так и по высоте.

Готовая накладка при помощи саморезов прикрепляется к дальнему краю базовой доски острым углом в сторону наждачного круга. Заточка сверл по металлу приспособлением подобного типа требует его четкой фиксации вдоль внешней (широкой) поверхности абразива. Каждую режущую кромку формируют отдельно, путем плавного перекатывания сверла навстречу вращению круга, затем ту же процедуру повторяют для второй стороны, добиваясь идеальной сбалансированности. При частом использовании на круге может возникнуть выработка, и придется либо сдвинуть приспособление вдоль наждака, либо заменить абразив. Подобный способ хорош тем, что позволяет легко получить необходимый наклон режущей кромки путем быстрой замены верхней направляющей на требуемый размер.

Использование направляющих втулок для заточки

Еще один вариант обработки сверл, активно практикуемый в домашних условиях, представляет собой деревянную вертикальную стойку с полыми металлическими втулками различного диаметра, которые размещены в бруске под необходимым для заточки углом. В результате обработки на задней части режущих кромок формируется конус, но без правильного заднего угла.

Профессиональные решения: отличный результат за небольшие деньги

Все самодельные устройства обеспечивают приемлемый, но, увы, неидеальный результат. Даже без учета высокой вероятности погрешности при самостоятельном изготовлении приспособлений для заточки существует еще целый ряд параметров, несоблюдение которых приводит к быстрому выходу сверл из строя. Вот почему крупные производители разрабатывают сложные устройства и даже станки для приведения режущего инструмента в рабочее состояние.

Одним из таких механизмов является приспособление для заточки сверл drill grinde, которое дает возможность вернуть остроту спиральным бурам по металлу диаметром от трех до девятнадцати миллиметров. Устройство легко справляется с задачей формирования режущей кромки любого наклона, имея при этом шкалу со стандартными углами заточки (98, 118, 136 и 176 градусов, а также для зенковок). Идеальное качество заточки гарантируется четким позиционированием сверла благодаря поджимным винтам. Пятка (задний угол режущей поверхности) формируется благодаря малому осевому наклону, что задает при обработке дуговое движение сверла.

Что может понадобиться для работы над приспособлением

Для этого потребуются следующие инструменты:

штангенциркуль;
маркер;
тиски по металлу;
болгарка;
плоскогубцы;
сварочный аппарат;
точильный станок с наждачным кругом.

Из материалов для работы необходимо иметь под руками:

обычную шестигранную гайку;
гайку корончатую;
болт того же размера и резьбы, что и гайки;
спиральное сверло, требующее заточки.

Процесс изготовления

Особенностью шестигранной гайки является то, что две любые смежные ее грани сходятся под углом 120 градусов. Примерно такого же размера угол при вершине у спирального сверла для работы по твердым металлам. Это случайное совпадение можно использовать для изготовления приспособления для заточки спирального сверла.

Остается лишь заточить сверло на наждачном круге, используя грани нижней гайки в качестве шаблона.

Дополнения и улучшения

При сверлении отверстий в деталях, изготовленных из металла, используемый инструмент подвергается активному износу, что приводит к интенсивному нагреву сверл и, как следствие, к их выходу из строя. Чтобы избежать этого, необходимо регулярно восстанавливать их геометрические параметры, а сделать это максимально точно и качественно помогает специальное приспособление для заточки сверл. Это нехитрое устройство, которое можно изготовить своими руками, позволяет быстро и качественно затачивать затупившиеся сверла и не тратить деньги на приобретение новых.

Особенно актуальным приспособление, предназначенное для заточки сверл, является в тех случаях, когда этими инструментами приходится часто работать по металлу, в результате чего они быстро изнашиваются и требуют регулярного восстановления. При обработке древесины используемое для этих целей сверло практически не изнашивается, соответственно, требует минимального внимания к параметрам своей заточки. Для сверл, режущая часть которых оснащена твердосплавными пластинами, такое приспособление тоже не особенно значимо, так как они практически не подвергаются переточке и используются мастерами до полного износа или поломки.

Многие опытные специалисты вообще не применяют приспособления для заточки, полностью полагаясь на свой опыт и глазомер. Однако, как показывает практика, в таких случаях лучше все же использовать устройства, позволяющие механизировать данный процесс. Это обеспечит максимальную точность и требуемое качество результата.

На современном рынке предлагается множество приспособлений для заточки сверл, позволяющих быстро, качественно и точно восстановить геометрию режущего инструмента даже в том случае, если вы не имеете опыта выполнения подобных процедур. Между тем можно не тратить деньги на приобретение таких приспособлений, а изготовить простейший станок для заточки сверл своими руками.

Варианты изготовления

На каком бы приспособлении или станке ни выполнялась заточка сверла по металлу, ее качество необходимо контролировать. Для этого используется специальный шаблон, который также может быть серийным или изготовленным своими руками. Этот шаблон необходим прежде всего для контроля точности углов режущей части, которые формируются в процессе заточки сверла. Инструменты, используемые для работ с различными материалами, отличаются друг от друга в том числе величинами таких углов. Узнать точные значения последних можно из справочной таблицы.

Работая с разными материалами и зная величины углов режущей части сверл для таких материалов, можно изготовить сразу несколько шаблонов и использовать их для контроля правильности заточки одного и того же сверла, выступающего в данном случае в роли универсального инструмента.

В качестве простейшей приспособы для заточки сверл можно применять втулку с внутренним диаметром, соответствующим поперечному размеру сверла, жестко закрепленную на надежном основании под определенным углом. Подбирая втулку для такого приспособления, необходимо следить за тем, чтобы диаметр ее внутреннего отверстия строго соответствовал поперечному размеру затачиваемого сверла. Нельзя допускать, чтобы обрабатываемый инструмент болтался в таком отверстии, так как даже 1–2° отклонения его оси от требуемого значения может серьезно снизить качество и точность выполняемой заточки.

Самодельное приспособление для заточки сверл лучше сразу оснастить обоймой из медных или алюминиевых трубок, внутренние диаметры которых соответствуют типовым размерам чаще всего используемых вами сверл. Можно поступить проще и дополнить такое приспособление, применяемое для заточки сверл, деревянным бруском. В бруске надо просверлить отверстия, соответствующие размерам инструментов различного диаметра. Важнейшим элементом конструкции такого приспособления является подручник, который одновременно решает несколько важных задач:

обеспечивает правильную фиксацию сверла и его точное перемещение по отношению к поверхности точильного круга;
выступает в качестве надежного упора для обрабатываемого инструмента.

Подобным приспособлением на основе дубового бруска с отверстиями разного диаметра пользовались еще наши деды, которые с его помощью выполняли качественную и точную заточку сверл. Основная задача, которую должен решать самодельный станок или приспособление, используемые для заточки сверл, – правильно ориентировать режущую часть обрабатываемого сверла по отношению к рабочей поверхности точильного круга.

Чтобы изготовить самодельный станок для заточки сверл, можно использовать различные конструктивные исполнения подобных приспособлений. Соответствующие чертежи несложно найти в интернете. Более того, если понять принцип работы такого устройства, то свой заточный станок можно изготовить и по собственной конструкции.

Чертежи деталей приспособления

Промопора Площадка промопоры Подвижная площадка
Крепление сверла и упорный винт Поворотная площадка Болты, гайки, штифты и шайбы

Существует важное правило, которое необходимо соблюдать при работе с таким приспособлением: в процессе его использования затачиваемое сверло не должно проворачиваться вокруг своей оси. Если инструмент провернется даже на небольшой угол, заточку придется выполнять заново.

После заточки сверла ему следует дать остыть. Затем надо проверить его восстановленные геометрические параметры при помощи шаблона. Необходимо иметь в виду, что режущие кромки инструмента могут отличаться друг от друга по длине не более, чем на десятые доли миллиметра. Особенно важно соблюдать это требование для сверл, отличающихся небольшим диаметром.

Среди ошибок, допускаемых при заточке сверл с использованием такого приспособления, выделяются две наиболее типичные.

Длина режущих кромок даже при их симметричности и правильно подобранных углах является неодинаковой, соответственно, центр сверления смещен относительно оси инструмента. Сверло, при заточке которого допущена такая ошибка, будет создавать сильное биение в процессе сверления, а попасть им в центр будущего отверстия на поверхности заготовки будет достаточно сложно. Заточенный таким образом инструмент с большой долей вероятности сломается в процессе дальнейшей эксплуатации.
При точной центровке сверла углы, под которыми располагаются его режущие кромки, несимметричны. Поскольку из-за этого будет работать только одна режущая кромка, сверление будет происходить медленно, при этом наконечник инструмента будет активно нагреваться. Это приведет к отпуску металла, из которого изготовлено сверло, а создаваемое отверстие окажется разбитым (будет иметь диаметр, превышающий поперечный размер самого инструмента).

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

опорная пластина – 4 мм;
направляющая пластина для сверла – 5 мм;
остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

Для того чтобы успешно затачивать сверла по металлу, большая часть которых изготавливается из быстрорежущей стали, необходимо использовать достаточно твердый точильный круг. В этом качестве можно применять абразивный инструмент, выполненный из карбида кремния. Такие круги, которые можно узнать по зеленому цвету и маркировке 64С, должны иметь зернистость, находящуюся в диапазоне 8Н – 16Н. Используя диски из этого материала, необходимо иметь в виду, что они сильно нагреваются при работе, поэтому не следует допускать, чтобы затачиваемое сверло находилось в длительном контакте с абразивным инструментом. Чтобы не допустить перегрева сверла при его заточке на таком диске, инструмент необходимо регулярно охлаждать, используя для этого водный раствор соды.

Приспособление для заточки свёрл своими руками понадобится домашнему мастеру при периодическом выполнении сверловки с выдерживанием определённой точности по диаметру, жёсткой привязки размеров по осям отверстий.

Заточной станок – купить или сделать?

Сделать своими руками. Покупка оборудования сэкономит время. Но возникает масса вопросов по совмещению и монтажу дополнительных приспособлений. Экономные китайские мастера на бытовых приборах ставят неремонтопригодные корпуса, ограждения из хлипких жестянок.

Станок для заточки свёрл своими руками начнём с подбора двигателя. Постарайтесь приобрести электродвигатель 0,5–08 кВт. Величина мощности ориентировочная. Свёрла до Ø 20 при заточке большой нагрузки не создают. Применим даже малооборотистый мотор выпуска 60-годов: долговечность гарантирована – тогда делали на века.

Смущает вес? Зато верстак и кронштейн, если смонтируете на стену, будут в меньшей степени ощущать вибрацию. Не гонитесь за оборотами. Заточка твёрдосплавных свёрл требуется редко, а привычные, из сплава Р6М5 и подобных, на камне с вращением менее 900 оборотов точно не подгорят.

Требования к устройству для заточки свёрл:

Точная центровка вала двигателя без радиального биения.
Возможность установки дополнительного защитного кожуха.
Предусмотрите установку несъёмного массивного основания для крепления двигателя, дополнительных приспособлений.
Установка подручника с регулировкой высоты, изменением угла расположения в горизонтальной плоскости, регулировкой зазора с камнем.
Озаботьтесь установкой откидного предохранительного экрана из небьющегося прозрачного материала.

Собираем станок для заточки свёрл своими руками

Отнеситесь критично к заявлениям: «Собрал наждак из отходов, что валялись в гараже под ногами». Универсальную втулку с посадочным местом под точильный круг Ø 32 закажем токарю-профессионалу. Деталь изготовим из легированной стали.

Точность скользящей посадки исключит биение нового абразива. Шпонку не ставим. Винт М4 со спиленной головкой войдёт в шпоночную канавку через резьбовое отверстие во втулке. Надёжность фиксации проверена.

Резьба фиксации камня левая, самозатягивающаяся. Опорный бортик со стороны двигателя и прижимная шайба выполняются Ø 50–60 мм. В целях безопасности, с обеих сторон абразива ставятся предохранительные прокладки из паронита, пластика, берёзовой фанеры.

Вращение круга допускается только сверху вниз относительно подручника.

Боковые поверхности наждачного круга не предназначены для обработки, истончение грозит разрывом круга.

Подручник, кроме функции опоры, будет удерживать приспособление для заточки свёрл, горизонтальный движок – для устранения биения, выравнивания цилиндрической поверхности шарошкой, угловые направляющие – для заточки ручного инструмента под нужным градусом.

Кожух при обилии режущего инструмента и многофункциональном использовании наждака желательно установить с откидной боковой крышкой на шарнирах: установка чашки потребует большей ширины, смена точильных кругов иной зернистости и твёрдости не должна отнимать время.

Не обойтись без приспособления для заточки свёрл

Обработка сталей, вязких материалов на большую глубину ведёт к затуплению режущей кромки сверла. Снижается скорость резания, идёт перегрев рабочей части, нарушается извлечение стружки. Поломка инструмента случается чаще на выходе из детали.

Заточник полагается на опыт и твёрдость рук. Наша задача – научиться копировать заводскую заточку сверла с помощью немудрёной оснастки. Снимать затылок – наука нехитрая. Восстановление способности резать начнём с дублирования плоскости режущей кромки.

Самодельное приспособление для заточки свёрл должно быть простым в исполнении и удобным в использовании. Необходимые условия для заточной оснастки:

Сохранение ориентации сверла при свободной коррекции положения.
Произвольное изменение угла пространственного положения инструмента.
Простота установки и демонтажа конструкции.
Безопасность использования.

Заточное устройство своими руками

Поворот приспособления на 90 0 осуществляется только по направлению к себе. В отношении оси набегающего цилиндра абразива отрицательный угол направляющей пластины недопустим. В качестве ограждающего упора выступает площадка подручника.

Направляющая пластина подбирается из листовой стали толщиной 5–8 мм. Вдоль верхней плоскости выфрезеровываем угловую канавку. Углубление, где будет покоиться сверло, выполняется на станке.

Самодеятельность с подручным инструментом допустима в случае замены материала на толстый текстолит. Тогда подойдёт ручной фрезер. Требуется выборка без отклонения глубины и направления, иначе не добьёмся точности выполнения операции по восстановлению режущей кромки сверла.

Удобство в том, что при продольном движении сверла по пазу площадь опоры увеличивается за счёт контакта ладоней с направляющей пластиной. Проворачивание сверла при контакте с точилом, произвольное изменение угла заточки не грозит.

Опорная пластина несёт снизу втулку. Обычно это обрезок трубы. После сварки внутренний диаметр калибруется развёрткой. По размеру трубки подбираем кронштейн и болт. Закажем выточить 2 гайки с цилиндрической поверхностью со свободной посадкой в трубку.

Проверка и самоконтроль

Прикручиваем кронштейн в последнюю очередь. Его положение предопределит функциональность заточного устройства для спиральных свёрл. Пора провести пробную заточку. Касаясь абразива выше центра оси точильного круга, подправляем режущую часть, подъём за счёт шарнира – обработка затылка.

Распространённые ошибки при заточке:

Биение сверла вследствие разницы в длине режущих кромок.
Несимметричность режущих кромок.

В первом случае вследствие смещения оси сверла усложняется попадание в точку кернения. Диаметр отверстия превысит диаметр сверла. Тонкое сверло сломается. Разноугольность режущих кромок ведёт к преждевременному износу задействованной кромки при замедлении работы.

Как сделать правильно повторную заточку. Закажем токарю бобышку с внутренним конусом. Крепим её на стальной лист. Упираем хвостовик в конус, оставляем риски на металле плечиками боковых кромок. Не совпали? Дорабатываем до оптимума.

Видео: Приспособление для заточки сверл

На сегодняшний день появились специальные устройства для заточки свёрл, и их конструкция очень проста.

Для чего нужна заточка?

В случаях, когда не требуется идеально просверлённого отверстия, угол заточки может быть 90 градусов.

Как выполнить правильную заточку сверла

Заточка сверла своими руками не самый хороший способ, так как он способен нести за собой ряд неточностей, например, режущие кромки могут оказаться не правильными по отношению к оси инструмента.

Устройство для заточки

Как сделать станок для заточки сверл своими руками

Предварительно нужно определиться с местом установки станка, так как он будет подключаться к розетке.

В качестве мотора для нашего устройства отлично подойдёт двигатель от стиральной машины. Мощность её мотора будет достаточной для процесса заточки сверл. Провода допускается взять тоже от подручной аппаратуры.

Обратите внимание!

Фото заточки сверл своими руками

Обратите внимание!

Станок для заточки сверл MR13D

Представляем линейку заточных станков для спиральных сверл под собственным брендом Metaltool.

Станок MT 13 D предназначен для заточки спиральных сверл диаметром от 2 до 13 мм с правой спиралью и двумя стружкоотводящими канавками.

Угол заточки сверла легко настраивается от 90 до 145 градусов при вершине.

Для работы не требуется специальное обучение – достаточно 5-ти минут для освоения станка.

На заточку сверла по заднему углу и последующую крестовую заточку по переднему углу потребуется около минуты.

Высокое качество заточки, производительность станка, низкие затраты на обслуживание и расходные материалы позволяют получить значительный эффект при использовании:

в разы повышается производительность при сверлении за счет использования аккуратно заточенного инструмента;
снижается износ сверлильных станков за счет уменьшения давления на сверло;
повышается качество и улучшается внешний вид отверстий, и как следствие, конечных изделий;
снижается расход сверл из-за поломок;
рециркуляция сверл в несколько раз снижает затраты на их приобретение.
Как правило, одного алмазного заточного диска хватает на полгода – год работы.

Для заточки твердосплавных сверл используется CBN-диск (поставляется отдельно).

Двигатель и станок не требуют особого обслуживания – нужно, всего лишь, периодически продувать вентиляционные отверстия сжатым воздухом.

Такой станок, благодаря свои малым габаритам (помещается на листе А4+) удачно впишется в производственный или инструментальный цех, где постоянно используются спиральные сверла.

Комплектация:

коробка;
станок заточной;
набор оправок от 2,1 до 13 мм – 11 штук;
диск алмазный заточной – 1шт;
ключи шестигранные 2,3,4 мм -1 комплект;
инструкция;
гарантийный талон.

Сверло до и после заточки на станке MT (MR) -13D

Инструкция

Новый Drill Doctor X2 точит сверла, ножи и многое другое

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Work Sharp представляет Drill Doctor X2 – первую новую заточку для сверл от легендарного бренда за более чем 10 лет.

Помимо возможности затачивать сверла, Drill Doctor X2 имеет пазы для точилки инструментов для использования с кухонными и карманными ножами, ножницами, топорами и другими подобными лезвиями.

Drill Doctor X2 поставляется с патроном 1/2 ″ для использования со сверлами диаметром от 3/32 ″ до 1/2 ″ с острием 118 °. Он может затачивать стандартные сверла из быстрорежущей стали, сверла для каменной кладки, кобальтовые сверла и сверла с покрытием TiN.

Имеются две направляющие для заточки инструментов и ножей: одна с направляющей для кухонных ножей 20 ° и керамическим косым колесом для хонингования, а другая с углом 35 ° для режущего инструмента и направляющей 65 ° для ножниц.

Drill Doctor описывает новый X2 как Ultimate Dual Purpose Sharpening Station .

Действительно ли это точилка «все в одном» для ножей, инструментов, ножниц, сверл и прочего…?

Drill Doctor говорит, что X2 отражает новый внешний вид Drill Doctor , предполагая, что, возможно, они будут обновлять свой существующий модельный ряд.

При сравнении характеристик Drill Doctor X2 соответствует возможностям заточки сверл их станка 350X начального уровня и станка для любителей. Переход на 500X дает вам возможность затачивать сверла 135 °, а переход на 750X дает вам еще более широкий диапазон заточки углов наконечника, а также дополнительную емкость для заточки сверл до 3/4 дюйма. диаметр.Для 500X имеется дополнительный патрон для бит 3/4 дюйма.

По цене (на Amazon) Drill Doctor X2 находится между 500X и 750X и более чем вдвое превышает цену 350X.

Drill Doctor X2 Характеристики и характеристики

Алмазный шлифовальный круг
Диаметр сверла: от 3/32 ″ до 1/2 ″
Заточка сверла с углом наклона 118 °
Патрон с простым выравниванием
Двухскоростной двигатель
Керамический хонинговальный круг
Сменные направляющие
- Направляющая ножа 20 °
- Направляющая инструмента с кромкой 25 °
- Направляющая 65 ° для ножниц

Цена: 104 доллара.49 после 10% интерактивного купона (на момент публикации)

Купить сейчас на Amazon
Посмотреть другие модели на Amazon

Обсуждение

Наверное, мне стоит заточить сверла, но я этого не делаю. Может ли эта точилка что-то изменить для меня? Возможно нет. Тем не менее, я знаю, что многие люди затачивают свои сверла, особенно пользователи, которые часто полагаются на частое использование сверл одного и того же размера в своей работе.

Новый Drill Doctor X2 имеет более широкие возможности заточки, что дает пользователям возможность затачивать различные виды ножей, ножниц и инструментов.

Это действительно универсальная станция для заточки для пользователей, которые в основном работают с углами при вершине сверл 118 ° и которые также заинтересованы в возможности заточки различных ножей и лезвийных инструментов.

Drill Doctor имеет солидную репутацию, и они говорят, что это их первый новый продукт для заточки сверл более чем за 10 лет.

Я не считаю эту станцию «совершенной» или «все в одном», но это действительно интересный многофункциональный продукт.А если вам нужна совместимость с точкой разделения 135 °, вы можете выбрать Drill Doctor 500X или 750X и приобрести любые другие продукты Work Sharp для заточки ножей и лезвийных инструментов.

9682910, Точилка для многоугольных сверл Palmgren

Для заточки сверл Точилка для сверл Palmgren разработана для обеспечения точности, эффективности и простоты эксплуатации и обладает гибкостью, необходимой для заточки самого широкого диапазона тупых или сломанных сверл, включая насадки для резки и сверла по камню от 1/8 “до 3/4”.

Простые в использовании сверла надежно удерживаются в призматических тисках для точного центрирования сверла по шлифовальному кругу и очень точной повторяемости. Эта конструкция позволяет шлифовать широкий спектр вариантов острия сверла – вы даже можете настроить углы при вершине и зазоры для достижения наиболее эффективных скоростей подачи в соответствии с вашими конкретными применениями. Заточка сверл из быстрорежущей стали, карбида, кобальта, оловянного покрытия и сверла по камню с диаметром сверла от 1/8 дюйма до 3/4 дюйма, с диапазоном углов от 90 до 150 градусов и углами заточки от 0 до 20 градусов и сверлом. точка соосности.001 дюйм от кромки к кромке. Устройство изготовлено из чугуна и стали, что обеспечивает прочное основание без вибрации, и в стандартной комплектации поставляется со шлифовальным кругом для чашек, встроенным алмазным шлифовальным кругом, мощным двигателем 600 Вт, широким бесступенчатым диапазоном скорости, магнитным переключателем с блокировкой в аварийной ситуации. кнопка остановки и закалочная кастрюля.

Этот блок используется для заточки тупых и сломанных сверл, продлевая срок их службы и улучшая их характеристики.

Технические характеристики:

л.с.	.80
Напряжение	115 В
Ампер переменного тока	11
Скорость об / мин	1680–9120
Наружный Ø колеса чашки	40 мм / 1,575 “
Внутренний Ø колеса чашки	26 мм / 1,024 “
Чашка резьбы колеса Ø	M 10 / .3425 “
Глубина чашки колеса	22 мм /.866 “
Длина	8,858 “
Ширина	19,291 “
Высота	9,449 “

В Beaver Industrial Supply мы стремимся предлагать лучший выбор оборудования, инструментов и расходных материалов по лучшей цене; поэтому у нас совпадают цены! Если местный или избранный онлайн-конкурент * предлагает точный товар на складе по более низкой цене, сообщите нам об этом, и мы сопоставим его цену! Пожалуйста, ознакомьтесь с условиями нашей политики, перечисленными ниже.

Клиенты должны связаться с нами (в магазине, по телефону или по электронной почте), чтобы сообщить одному из наших представителей службы поддержки клиентов о конкретном товаре, его более низкой цене и розничном продавце, продающем этот товар, до того, как они разместят свой заказ.

Если покупатель не видит более низкой цены конкурента до тех пор, пока он не купит у нас именно тот товар, который есть в наличии, то у этого покупателя есть 30 дней на то, чтобы уведомить нас, чтобы мы могли возместить разницу в цене.

BIS оставляет за собой право проверять цену и доступность товара (т.е. размер, модель, количество, марку, цвет), чтобы убедиться, что он соответствует нашему товару и что у конкурента, продающего товар, он в данный момент находится на складе. запрашивается соответствие цены.

BIS будет соответствовать цене:

> Продукция следующих марок: Fein, Mirka, Kreg, Sawtrax, Triton, Amana Tool, Imperial Blades, Laguna, Knipex и Razorweld.
> Предметы от местных или сетевых официальных дилеров: Fein, Mirka, Kreg, Sawtrax, Triton, Amana Tool, Imperial Blades, Laguna, Knipex и Razorweld. *

BIS не будет соответствовать цене:

> Предметы с онлайн-торговых площадок, аукционных сайтов или сайтов, требующих членства, таких как, помимо прочего: Amazon, eBay, Craigslist, Overstock.com, Newegg, Bonanza, Sears.com, Rakuten и Yahoo! Покупки. *
> Любые изделия Festool, JET, Wilton, Powermatic или Sawstop.
> Опечатка цен на рекламу других розничных продавцов или «закрытие бизнеса» / распродажи.
> Объявления о бесплатном подарке или подарочной карте при покупке. Скидка в процентах или «Купи один, получи один» Бесплатное объявление без конкретной цены
> Мгновенные скидки, пакетные предложения, предложения с бесплатной доставкой, предложения по почте или предложения, включающие финансирование.

* Эта политика распространяется на все товары, продаваемые компанией Beaver Industrial Supply или одной из ее дочерних компаний.Beaver Industrial Supply оставляет за собой право изменять условия настоящей Политики в любое время. По вопросам, касающимся нашей политики обещания соответствия цен, обращайтесь в наш отдел обслуживания клиентов по телефону 1 (800) 365-6677 или заполните контактную форму

Как затачивать сверла

Маленькие тонкие сверла, используемые для изготовления ювелирных изделий, при нормальном использовании тускнеют. Изношенные режущие кромки усложняют выполнение задач и отнимают много времени, а также могут стать причиной дорогостоящих несчастных случаев, включая повреждение ювелирных изделий и драгоценных камней или даже травмы.Уход за режущими поверхностями ваших инструментов обеспечит чистую и стабильную работу за столом.

Из этой части вы узнаете, как затачивать режущие кромки тонкого сверла. Существуют разные стили наконечников бит, но в этом примере используется наконечник с долотом.

Что понадобится для заточки сверл

Как партнер Amazon, мы зарабатываем на соответствующих покупках, совершенных с нашего сайта.

Давайте начнем с его анатомии.

У сверла есть две режущие поверхности, по одной с каждой стороны от его центральной оси, которые срезаются под углом примерно 60 градусов ( Рис. 1 ).

Рисунок 1: Детали сверла.

Обратите внимание, что каждая из этих наклонных поверхностей также срезается под немного более узким углом, создавая другую плоскость. Эта плоскость создает режущую кромку, а также рельефную зону за этой кромкой. Эта рельефная зона предотвращает контакт с обрабатываемым металлом при просверливании отверстия, что снижает сопротивление и трение.

Винтовая канавка сверла называется канавкой. Он действует как канал для вывода обрезанного материала из отверстия, образованного двумя режущими кромками.

Мы запилим каждую из рельефных областей для заточки сверла, сохраняя тот же угол, что и эти плоскости, что важно для правильной работы сверла после заточки ( Рис. 2 ). Режущие кромки будут отточены за счет уменьшения количества металла с каждой поверхности.

Рисунок 2: Зона разреза и угол плоскости зоны рельефа.

Начните с того, что вставьте и затяните разделительный диск из карбида кремния в рукоятке № 30 гибкого вала. Закрепите изношенное сверло в оправке для шурупа и прижмите к штифту верстака, когда вы размещаете сверло, которое нужно напилить, на разгрузочной площадке.

Рисунок 3: Всегда соблюдайте угол плоскости заточки при заточке.

Осторожно опустите разделительный диск, чтобы слегка коснуться целевой поверхности.Не меняя угла, поверните сверло в держателе и повторите операцию на противоположной плоскости разгрузочной площадки (, рис. 3, ). Как только это будет завершено, у вас будет только что заточенная насадка. Это может потребовать некоторой практики, но это ценный метод, позволяющий сэкономить время на работе.

Совместно с

Для получения дополнительной информации о программе GIA «Искусство изготовления ювелирных изделий» щелкните здесь. Все права защищены во всем мире.Авторские права © GIA. Пользователи имеют разрешение загружать информацию и делиться ею до тех пор, пока не будут получены деньги – коммерческое использование этой информации запрещено без письменного разрешения GIA.

лучших точилок для сверл (обновлено: декабрь 2021 г.)

Буровые коронки могут стать основой любого домашнего проекта .

Без устойчивого острого сверла выполнение работы было бы невозможным!

Давайте сделаем еще один шаг вперед, и вам потребуется , чтобы ваши биты оставались острыми , пока вы работаете над своим проектом.

Скорее всего, у вас нет много запасных сверл подходящего размера, и они, вероятно, тоже тупые.

Решение? Имеющаяся в наличии точилка для сверл позволяет вам затачивать сверла и сохранять их остротой, а также готов к затачиванию даже в середине ваших проектов.

Давайте рассмотрим самые популярные устройства для заточки сверл 5 и дадим вам более подробную информацию о том, на что обращать внимание при использовании заточки для сверл.

5 лучших точилок для сверл (по состоянию на декабрь 2021 г.):

1.Drill Doctor DD750X Точилка для сверл – лучший обзор

Как вы узнали ранее, Drill Doctor DD750X – наш лучший выбор и лучший вариант в целом.

Эта точилка представляет собой качественную точилку по очень доступной цене.

Конструкция позволяет затачивать сверла различных типов и размеров с использованием нескольких углов и 3-ступенчатой точности .

Полноразмерная точилка для сверл, легко переносимая и легкая.

DD750X даже поставляется с сумкой для переноски , чтобы его можно было легко взять с собой на любую строительную площадку. Не нужно беспокоиться, этот наш лучший выбор, вероятно, покроет большинство потребностей проекта в простой и доступной точилке.

Основные характеристики

Заточка стандартных сверл для закручивания и кирпичной кладки от 3/32 ″ до 3/4 ″
Настраиваемый угол заточки острия: установите любой угол от 115 до 140 градусов
Регулируемый отбор материала: позволяет пользователю изменять количество материала, удаляемого во время заточки, чтобы еще больше продлить срок службы ваших бит.
Угловой челнок из литого алюминия для повышенной прочности
Заточка твердосплавных, кобальтовых, быстрорежущих сталей, оксидов черных металлов, покрытых TiN, спиральных сверл и коронок
Более длинные кулачки патрона удерживают биты более точно, а направляющие кулачков предотвращают скручивание кулачков на маленьких битах
Может создавать и затачивать биты с точкой разделения
Отверстие для разделения точки сверления «Push to Stop»: не позволит вам чрезмерно разделить точку сверления
Двигатель с постоянными магнитами выдает постоянную мощность независимо от скорости или нагрузки
Легко заменяемый алмазный заточный диск
Шнур питания 6 футов
Включает сумку для хранения

Доступная многофункциональная точилка, обеспечивающая наилучшее общее применение по доступной цене
Совместимость с широким диапазоном размеров и типов сверл
Трехэтапный прецизионный процесс для обеспечения наиболее эффективной заточки и центровки сверла
Конструкция, обеспечивающая переносимость и долговечность в одном простом в использовании инструменте
С 3-летней гарантией, которая, как мы уверены, вам не понадобится

Требуется время и практика, чтобы научиться правильно использовать для достижения максимальных результатов
Подробное руководство может вызвать затруднения при интерпретации, если вы не знакомы с данным типом точилки.
Изготовлен из прочного пластика, который некоторым может показаться некачественным.

Drill Doctor 500X, 750X: Точилки для сверл 1:

Использование Drill Doctor 750X:

2.Drill Doctor DD350X Точилка для сверл – лучший обзор
Если вы ищете свой наиболее доступный вариант , который также обладает универсальностью для работы с битами различных размеров и типов, не ищите дальше.
Drill Doctor DD350X – ваш выбор!
Эта точилка совместима с наиболее распространенными типоразмерами и типами сверл и является нашим выбором в качестве наиболее выгодной по цене в области заточки сверл.
Этот продукт предлагает максимальную отдачу за свои деньги благодаря универсальности и доступной цене по стандарту .
Точилка небольшая и легкая, а также проста в установке и использовании.
Этот станок для заточки сверл выполняет свою работу без ущерба для бюджета.
Основные характеристики
Заточка стандартных сверл для закручивания и кирпичной кладки от 3/32 ″ до 1/2 ″
Повышение резкости до угла 118 градусов
Заточка твердосплавных, кобальтовых, быстрорежущих сталей, оксидов черных металлов, покрытых TiN, спиральных сверл и коронок
Центровка на патроне
исключает отверстие для выравнивания для упрощения процесса заточки
Кулачковые патроны с V-образным блоком исключают скручивание кулачков на маленьких битах
Двигатель с постоянными магнитами выдает постоянную мощность независимо от скорости или нагрузки
Легко заменяемый алмазный заточный диск
Шнур питания 6 футов
Компактная, легкая конструкция, удобная в транспортировке, поэтому она всегда под рукой для любого проекта.
Заточка большинства стандартных сверл от 3/32 дюйма до 1/2 дюйма, изготовленных из различных материалов.
Точилка для сверл поставляется с 3-летней гарантией и рассчитана на срок службы
Простое использование, исключающее возможность предположений.Минимальные настройки требуются для различных сверл
Не предназначено для промышленного использования или проектов
Корпус точилки пластиковый, но прочный
Установка глубины заточки может быть сложной задачей, но есть инструкции, облегчающие процесс.
Drill Doctor 350X Точилка:

3. Точилка для сверл Darex V390 – Обзор премиум-подборщика
Darex V390 – это сеялка премиум-класса , которая показывает свою стоимость.
Это сверло предназначено для бизнеса, который затачивает в среднем сверло 35-50 в неделю.
Точилка будет держать ваши биты острыми и готовыми к использованию и даже работает со сверлами по кобальту и HSS .
Эта точилка для сверл предназначена для легкой промышленности в магазине, так как она может быстро и эффективно обработать большое количество сверл .
Точилка – это 3-х ступенчатая точилка, которая требует 1-2 минуты для заточки каждой биты.
Этот аппарат немного тяжеловат, так как он разработан для удовлетворения небольших коммерческих потребностей .
Основные характеристики
Номинальная нагрузка: стандартная работа, периодическое использование
Система удаления песка: дополнительный вакуум
Диаметр режущего инструмента: 3–19 мм (1/8 ″ –3/4 ″)
Возможные варианты: алмазный круг с зернистостью 180, патрон с конусом Морзе
Режим работы: Ручной
Вес машины: 25 фунтов (11 кг)
Угол заточки при вершине: 118 ° –140 °
Размер машины: 12 ″ x 11 ″ x 9 ″ (30 x 28 x 23 см)
Заточка стилей точек: стандартная коническая точка и точка разделения
Заточный круг в комплекте: боразон (CBN) для HSS и кобальта (доступен алмазный вариант для карбида)
Мощность: 4.5 ампер при 115 В, 3 ампера при 230 В; 3450 об / мин
Предназначен для заточки 35-50 сверл в неделю, идеально подходит для небольших магазинов или предприятий
3-х ступенчатая заточка, общая заточка сверл за 1-2 минуты
Функция точки разделения, благодаря которой точилка отлично подходит для работы с разными типами точек
При поступлении установлено заточное колесо из боразона, который является одним из самых твердых материалов, что делает его идеальным для обработки многослойных материалов.
Может использоваться также для заточки других инструментов
Дорогой модуль, но предназначен для малого бизнеса и позволяет затачивать биты из кобальта и быстрорежущей стали
В описаниях рекомендуется использовать это для 35-50 бит в неделю, однако отмечается, что точилка может обрабатывать такое количество бит в день, что делает информацию неясной об истинной мощности точилки
Более тяжелая точилка, весит около 25 фунтов, но компактная, легко размещаемая, габаритный блок
Промышленная точилка для сверл Darex V390:

4.Woodstock D4144 – Обзор лучшего варианта для самостоятельной сборки
Точилка для сверл Woodstock D4144 предназначена для самозаточки .
Эта точилка устанавливается на рабочий стол , обездвиживая его в поездках.
К этой точилке прилагается очень подробное руководство пользователя , чтобы вы могли чувствовать себя максимально комфортно при использовании инструмента.
Эта точилка уникальна тем, что она устанавливается на стол или верстак и предназначена для того, чтобы в первую очередь оставаться на одном месте.
Инструмент можно перемещать, но он не оптимален для этой цели. Эту точилку следует использовать с настольным шлифовальным станком или каким-нибудь прядильным инструментом , так как это не автоматический .
Основные характеристики
Заточка сверл от 1/8 дюйма до 3/4 дюйма со скоростью и точностью
Регулируется для различных углов сверления
Очень доступный вариант, эффективно затачивающий несколько размеров и стилей
Устанавливается на шлифовальный станок, позволяя выбрать точильный камень, который может вам понадобиться, для любого типа бит, который вы затачиваете.
Компактная и легкая конструкция, устанавливаемая непосредственно на стол или верстак
Система
выполняет шлифовку с обеих сторон сверла для максимальной точности заточки
Прочная конструкция, которая выдерживает нагрузку в мастерской
Необходимо использовать с настольным шлифовальным станком или другим инструментом для заточки, что требует дополнительных затрат для использования
Устанавливается непосредственно на стол или верстак, что делает его менее портативным и требует выделения определенного места на рабочем месте.
В первую очередь ручной означает, что точность зависит от ваших навыков работы с инструментом
5. Multi Sharp ATT 2001 – самый универсальный обзор
Multi Sharp ATT 2001 – один из самых универсальных инструментов для заточки , потому что он может затачивать многие инструменты, а не только сверла.
Эта точилка для сверл уникальна тем, что она приводится в действие вашим сверлом .
Настройка кондуктора обеспечивает прецизионную заточку и точные результаты .
Этот инструмент для заточки многофункциональный и может затачивать другие инструменты, такие как долота, пробойники и разметчики.
Инструмент работает эффективно и действенно, затачивая все, что вам нужно, и делает это точно и просто . С этим инструментом не нужно беспокоиться об измерении или угле.
Основные характеристики
Точилка двойного назначения Multi-Sharp® ATT2001 точно затачивает биты из быстрорежущей стали и каменной кладки (включая насадки с 2 и 4 кромками и биты SDS Plus) и биты с центральным острием Brad
Шлифовальный кондуктор точно позиционирует каждый тип коронки над кругами (оксид алюминия и карбид кремния) и обрабатывает правильные углы вершины и заточки.
Также перекрашивает, затачивает мелкие инструменты: скрайберы, трафареты, пробойники, холодные долота, резаки для ламината / плитки TCT
Круги шлифовальные сменные
Подходит к любой дрели
Диаметр сверла: 3-13 мм
Шлифовальный кондуктор точно затачивает углы вершины / спуска – 118 ° -135 °
Высококачественные диски из оксида алюминия и карбида кремния с длительным сроком службы позволяют заточить не менее 150 бит HSS / дерева и 75 бит Masonry / SDS + соответственно (на основе 6.Диаметр 5 мм)
Работает от вашего сверла и обладает универсальной способностью затачивать несколько типов бит и несколько различных инструментов
Легкий и простой в использовании везде, где есть под рукой дрель
Сопровождается руководством пользователя, в котором даются конкретные подробные инструкции по эксплуатации.
Никаких догадок об углах или настройках. Инструмент делает это сам, устанавливая его прямо на коронку
.
Доступный многофункциональный вариант
Шлифовальные круги, возможно, потребуется часто заменять в зависимости от объема заточки и типов инструментов, которые вы затачиваете.
Для работы этого заточного инструмента необходимо использовать сверло
Инструмент не наивысшей прочности
Заточить маленькие биты сложно из-за стабильности, необходимой для точной заточки.
Multi-Sharp® Двойное сверло и точилка для инструментов:

Лучшая точилка для сверл – Руководство по покупке
Теперь, когда вы ознакомились с 5 лучшими точилками для сверл, вам понадобится базовая информация о том, на что следует обращать внимание при выборе точилки для сверл, которая подойдет вам лучше всего.
На рынке представлено множество различных устройств для заточки сверл и многие из них, поэтому важно понимать, что вы покупаете и почему вы покупаете. Вы хотите сделать вложение, которое подходит ВАМ.
Хотя мы предоставили лучший выбор, рекомендация , мы настоятельно рекомендуем вам рассмотреть всю соответствующую информацию, а не просто щелкать ссылку и сразу покупать эту опцию.
Сравните варианты и рассмотрите различные особенности и то, что вы ищете от своей точилки для сверл.Следуйте приведенным ниже советам и рекомендациям и считайте их окончательным руководством по покупке , когда вы просматриваете станки для заточки сверл и принимаете решение.
Учитывайте свой бюджет
Бюджет важен , когда дело доходит до выбора точилки для сверл. Имея множество доступных опций, вы хотите выбрать точилку, которая соответствует вашим потребностям, но также соответствует вашему бюджету.
Не сломайте банк, купив самый дорогой вариант на рынке.Стоимость не всегда соответствует лучшему варианту или лучшему качеству. Иногда может потребоваться продукт премиум-класса, но не всегда. для достижения максимальных результатов. .
Размеры и стили сверл
Не все устройства для заточки сверл затачивают сверла любого типа или сверла любого размера.
Учитывайте диапазон размеров сверл, с которыми вы будете работать. Многие точилки предлагают выборочный диапазон, и в то время как некоторые точилки имеют диапазон, охватывающий большинство размеров, другие намного более ограничены диапазоном размеров .
Тип бит , который у вас есть, также важен, потому что не каждая точилка оборудована для работы с любым типом бит.
Если вы работаете со сверлами по камню , титаном или другими ударопрочными сверлами, вы должны быть уверены, что приобретенное вами устройство для заточки сверл сможет справиться с этими типами сверл.
В большинстве случаев ваша точилка для сверл позволяет вам заменять точильный камень, чтобы вы могли эффективно обрабатывать из любого материала сверла, который у вас есть, но не все точилки имеют такую возможность.
Поищите варианты насадок и выберите точилку, с которой сможет справиться с большинством , если не со всеми битами, которые вы используете.
Бизнес VS Личное использование
Некоторые устройства для заточки сверл подходят для массового использования, в то время как другие очень ограничены. Некоторые точилки специально разработаны для обработки большого количества сверл в час, в то время как некоторые могут позволять использовать только несколько сверл за раз или несколько в день.
Будете ли вы использовать свою точилку для сверл на малом предприятии, в большом бизнесе или в своей личной мастерской на проектах DIY дома ?
Будет ли у вас большое количество битов каждый день , которое нужно затачивать, или у вас будут просто кусочки здесь и там, когда вы работаете над проектами?
Если у вас есть бизнес, и у вас есть большое количество битов, которые нужно затачивать, возможно, стоит инвестировать в точилку, которая работает с высокой скоростью и высоким качеством .
Было бы более рентабельным, инвестировать в станок, который будет эффективно удовлетворять ваши потребности в заточке, чем отказываться от заточки.
Характеристики
Хотя дополнительные функции – это хорошо, вы обычно платите за функции, и было бы стыдно платить за функции, которые вам на самом деле не нужны и которые, скорее всего, никогда не будут использоваться.
Если вам не нужно затачивать большое количество инструментов в день, это не особенность, которую вам нужно точно определять.
Если вы обычно не используете биты по камню, углю или HSS , вы можете сэкономить деньги, выбрав станок для заточки сверл, который затачивает только несколько типов бит, которые вы можете использовать, например, тонкий металл или дерево.Это может снизить стоимость точилки.
Также следует помнить о том, является ли точилка портативной, а также насколько тщательно вы должны изучить и практиковаться, чтобы иметь возможность эффективно затачивать сверла.
Навыки и знания
Некоторые конструкции точилки для сверл просты в освоении и использовании, в то время как для некоторых требуется более высокий уровень квалификации , чтобы использовать их наиболее эффективно. В то же время многие точилки поставляются с обширными руководствами пользователя.
Имейте в виду, что может потребоваться серьезная практика и времени, чтобы овладеть вашими способностями к заточке.
Если вы не хотите тратить много времени и энергии на овладение навыками заточки, обязательно выберите инструмент для заточки, который избавит вас от большей части работы наугад.
Основные моменты, о которых следует помнить
В этом обширном руководстве покупателя вы найдете много полезной информации, так что соберите несколько ключевых моментов , чтобы вам было легче ссылаться и понимать основные моменты, о которых следует помнить:
Размеры и стили сверл различаются, поэтому обязательно выберите точилку, подходящую для используемых вами.Вам не нужно чрезмерно компенсировать биты, которые вы никогда не сможете использовать
Уровень квалификации может быть важным фактором. Если вы не знакомы с заточкой сверл, не покупайте точилку, которая требует ручной регулировки и заточки, так как вы можете не быть довольны своими результатами и можете испортить сверла
Изучите свои конкретные потребности и выберите станок для заточки сверл исходя из ВАШИХ ПОТРЕБНОСТЕЙ, а не на основе модных описаний и дорогостоящих инструментов для заточки
Цена
– как вы можете видеть из обзоров, перечисленных выше, цены на точилки для сверл могут варьироваться от 20 до 1000.Возможно, вам не придется тратить большие деньги, чтобы купить подходящую для вас заточку сверл. Помните о своих потребностях и своем бюджете.
Не беспокойся
Выбор устройства для заточки сверл не должен быть сложным. Это не ракетостроение. Необходимо учесть множество деталей, но общее решение сводится к тому, чтобы определить, что вам нужно в точилке для сверл , а что может оказаться излишним для вас.
Обзоры полезны при принятии решения, потому что они предоставляют вам общую базовую информацию, которая, скорее всего, будет влиять на ваше решение.Эти обзоры призваны быть информативными, но не перегруженными информацией.
Наша цель – поддержать вас в поиске наиболее подходящего устройства для заточки сверл. Не нужно строить догадки. Просмотрите все плюсы и минусы , которые мы предоставили, и устраните те, которые кажутся вам не такими, как вы хотите.
Погрузитесь в них по одному, и если ничего не помогает, вспомните наш лучший выбор в целом .
Хотя мы, конечно, не хотим побуждать вас выпрыгнуть и купить лучший выбор только потому, что это , наша рекомендация , мы хотим, чтобы вы знали, почему мы выбрали его своим лучшим выбором и что вполне возможно, что он может быть вашим лучший выбор.
Заключение
Мы надеемся, что это руководство для покупателя будет информативным и полезным в процессе определения того, какая точилка для сверл может быть наиболее подходящей для вас .
Начните с составления списка ваших конкретных потребностей – сверла размеров и типов. – отличное место для начала, поскольку это будет основной привод в том, что вы выберете.
По мере сортировки списка поочередно устраняйте варианты, которые, по вашему мнению, не соответствуют качествам, которые вы ищете в заточке сверл.
Учтите, что пока мы предоставили топ 5 лучших резцов для заточки сверл ; есть много вариантов на выбор.
Мы рекомендуем вам погрузиться глубже, прочитать обзоры и проконсультироваться с экспертами по теме.
