Зачем нужен люнет при токарной обработке

Чем длиннее заготовка, тем сложнее токарю с ней работать. И тут на помощь приходят особые удерживающие устройства – люнеты. В некоторых случаях без их участия вообще нельзя обойтись.

Что это за ситуации?

Причина первая: слишком длинная заготовка

Представьте, что вам нужно обработать очень длинное металлическое изделие небольшого диаметра. Во время резания возникает эффект провисания. Заготовка вращается, подобно веретену – образуя утолщение в центральной её части. Это ведёт к неравномерной обработке и может вызвать удары и вибрации, а также заклинивание и разрушение резца и самой болванки.

Токарный люнет – это своеобразная опора. Он помогает удерживать цилиндрическую заготовку в строго горизонтальном положении, но при этом за счёт своей конструкции не препятствует её вращению вокруг собственной оси.

Если обрабатываемая деталь очень длинная, то без люнета обработать её просто невозможно. Пренебрежение им не только ухудшит качество обработки, но и может быть крайне опасным, так как при повышенных оборотах болванка может сильно трястись, что грозит поломкой инструмента и даже станка.

Причина вторая: обработка торца

Впрочем, длина заготовки – не единственная причина использовать люнет во время токарной обработки. Если вам необходимо обработать её торец, то у вас просто нет возможности закрепить болванку за этот торец – ведь он будет подвергнут расточке.

В такой ситуации токарный люнет закрепляется максимально близко к обрабатываемому участку. Данная операция почти всегда выполняется на финальном этапе, когда вся остальная часть заготовки уже проточена начисто.

Как работает люнет?

Принцип работы токарного люнета довольно простой. Он основан на центровки обрабатываемой заготовки с помощью нескольких опор, расположенных равномерно по кругу. При этом деталь может свободно крутиться за счёт того, что в месте соприкосновения с болванкой опора имеет вращающийся ролик.

Виды люнетов для токарных станков

Люнеты для токарных станков бывают разными. Основное их отличие – в креплении. Бывают люнеты неподвижные, а бывают мобильные. Первые крепятся к станине станка и во время обработки остаются на одном и том же месте. Вторые крепятся не к станине, а на продольный суппорт. Поэтому их местоположение меняется в зависимости от того, куда перемещается токарный резец вдоль заготовки.

Разберем подробнее обе конструкции.

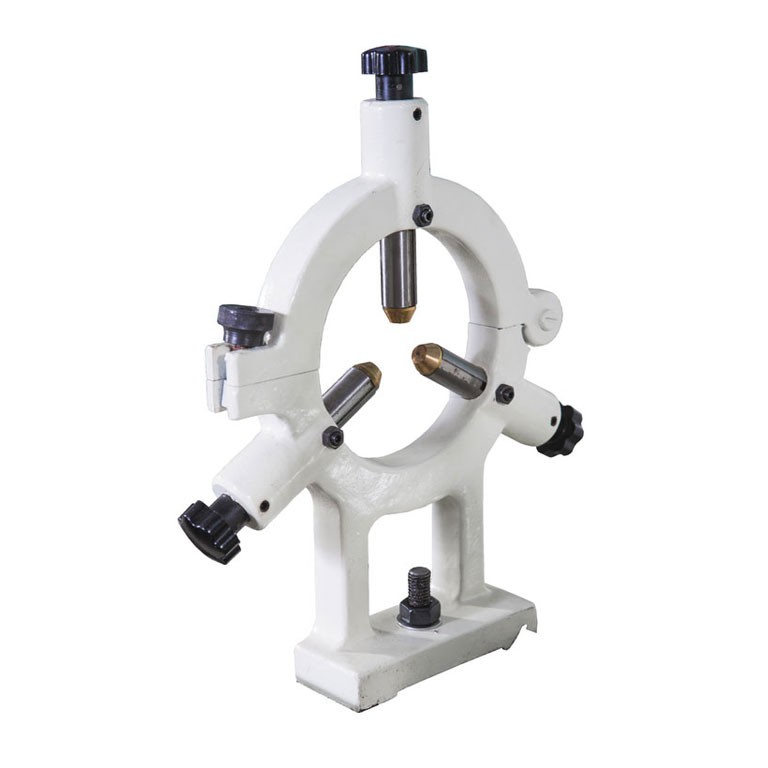

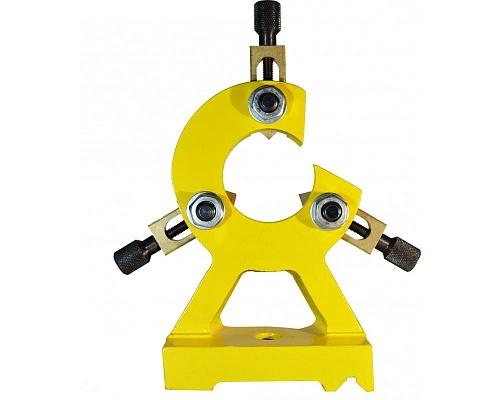

Неподвижный люнет имеет три кулачка, или ролика, для фиксации заготовки. Два из них удерживают деталь снизу, третий – сверху. По сути, болванка при расточке размещается на нижних опорах и прижимается сверху. Это исключает вибрации во время обработки, что значительно улучшает её качество.

Подвижный люнет содержит два кулачка для упора детали: один – сверху, другой – с боку, напротив резца. Сам резец выступает в роли третьего упора. Таким образом конструкция помогает избежать изгибов тонких и длинных деталей под воздействием на них резца.

Подчеркнём, что подвижный люнет легче устанавливается, но стационарный вариант обеспечивает более высокую точность обработки и позволяет обрабатывать более длинные и габаритные детали.

Преимущества использования люнетов

Что самое главное на производстве? Качественная обработка и соблюдение техники безопасности. Люнет поможет и с тем, и с другим.

За счёт увеличения точности расточки значительно снизится количество бракованных изделий.

Безопасность рабочего процесса также повысится. Меньше шансов, что повышенные вибрации приведут к чрезвычайной ситуации, так как интенсивность тряски обрабатываемой детали при использовании люнетов сводится к нулю.

А надежность, длительный срок службы и простота эксплуатации лишь добавляют плюсов.

Только проверенные поставщики

Однако стоит сразу предостеречь, что качество обработки напрямую зависит от используемого инструмента.

Он должен быть прочным и качественным. И изготовлен проверенным поставщиком.

Компания ТИГРОТЕХ может гарантировать надежность немецкой оснастки. Люнеты SMW Autoblok отлично зарекомендовали себя во всём мире. Они отличаются высокой точностью и износостойкостью. При этом цена на люнеты SMW-Autoblok ниже, чем у чем у аналогов соответствующего качества.

В нашем каталоге собраны люнеты SMW-Autoblok и расходные материалы для них — цилиндрические ролики для рычагов люнета. Там же можно посмотреть актуальные цены и наличие. А ниже — видеоролик, где вы сможете подробнее узнать о конструкции люнетов SMW-Autoblok.


Особенности работы с люнетами для токарных станков: виды и их установка

Каждый домашний мастер, который имеет достаточно большой опыт работы с токарным станком, знаком с люнетами.
Речь идет о специальных приспособлениях для металлорежущих станков, на которые возлагается роль дополнительной опоры для вращающихся при обработке деталей. При помощи люнета можно избежать прогиба детали, создаваемого усилиями при резании или собственным весом. Другим их положительным свойством является виброустойчивость.

Виды люнетов

Можно выделить два типа люнетов для токарных станков:

  • неподвижный;
  • подвижный.

Неподвижный люнет

Основное предназначение этого приспособления — обеспечение поддержки длинным заготовкам и создание условий для надежной обработки, исключающей образование вибрации. Его устанавливают на станину станка, используя для этого плиту с нижним зацеплением.

Подвижный люнет

Местом размещения этого приспособления выступает продольный суппорт токарных станков. За счет этого оно двигается по той же траектории, что и токарный резец. Благодаря подвижным элементам удается избежать упругого зажима длинных и тонких заготовок в результате давления, создаваемого токарным резцом.

Обработка нежестких деталей

В процессе работы за токарным станком часто не удается достичь желаемого результата при использовании деталей, длина которых превышает в 10-12 раз диаметр, в сочетании с традиционными методами зажима. Устранить этот недостаток можно путем добавочного закрепления детали. Решить эту задачу позволяют люнеты для токарных станков. Следует заметить, что люнеты бывают разными и предусматривают свои особенности в плане работы с ними.

Неподвижные люнеты для токарных станков и их использование

Местом размещения неподвижного люнета служит станина станка, а в качестве зажимного элемента используется болт и планка. В корпусе этого приспособления можно выделить несколько основных элементов:

  • основание;
  • крышка, которая скреплена с основанием при помощи шарнира.

Чтобы можно было зафиксировать крышку в рабочем положении, предусмотрен откидной болт с фасонной головкой. Особенностью конструкции люнета для токарных станков является наличие трех кулачков, среди которых два находятся в основании, а еще один на крышке.

Подобные кулачки предусматривают возможность изменения их положения в отверстиях, сделанных в корпусе, что осуществляется при помощи регулировочных болтов. Чтобы зафиксировать кулачки в необходимом положении, используют соответствующие винты.

Традиционным материалом для кулачков люнетов служит чугун. Если условия работы создают вероятность того, что поверхность обрабатываемой заготовки будет повреждена в результате трения о кулачки, то нелишним будет дополнить разместить на стальные кулачки защиту в виде бронзовых наконечников. Альтернативным этому решением могут быть кулачки, рабочая поверхность которых имеет специальное покрытие на основе баббита. В тех случаях, когда предполагается слишком быстрый износ кулачков, защиту рабочих поверхностей обеспечивает покрытие из твердого сплава, создаваемого путем наплавления. Заменить их можно люнетами для токарных станков, у которых кулачки имеют встроенные ролики.

Неподвижный люнет для токарных станков устанавливают на токарном станке следующим образом.
Саму заготовку фиксируют в центрах, а в качестве опоры для нее выступают три кулачка люнета, которые должны быть предварительно настроены. Если приходится иметь дело с заготовкой, имеющей точные размеры либо уже прошедшей обработку, то установка люнета может быть проведена без предварительного протачивания шейки на участках, где будут размещаться кулачки люнета для токарных станков. Иначе все же потребуется проточить шейку там, где заготовка будет контактировать с кулачками.

Процедура обработки шейки, которая по своей длине должна слегка превышать ширину кулачков люнета, может быть выполнена несколькими способами.

  • Если работа осуществляется с заготовкой, имеющей большую длину и незначительную толщину, то ее зажимают в центрах, после чего приступают к точке шейки в заранее определенном месте. Важно по возможности минимизировать подачу и глубину резания, тем самым это позволит предотвратить прогиб вала и вибрации. Этим же руководствуются, когда выставляют наиболее максимальный главный угол резца, а радиус закругления вершины резца минимизируют, при этом передней поверхности следует придать выгнутую форму.
    Главной режущей кромке резца желательно придать отрицательный угол наклона. Это приведет к тому, что резец будет как бы натягивать детали на себя. Если для резца будет выставлен положительный угол наклона, то удастся обеспечить обратный эффект в виде отталкивания детали, что чревато образованием вибрации.
  • Если приходится иметь дело с очень длинной и тонкой заготовкой, из-за чего не получается проточить шейку в центре, придерживаясь вышеперечисленных правил, то выходом может стать проточка временных шеек, которые должны находиться как можно ближе к передней бабке. Если шейка будет проточена на расстоянии от передней бабки, соответствующем одной четверти общей длины заготовки, то против нее размещается люнет, после чего процедуру повторяют, создавая еще одну временную или требуемую шейку.

Установка люнетов для токарных станков

Для установки люнетов можно использовать несколько методов.

Размещать это приспособление по заготовке можно при выполнении следующего условия: деталь имеет точные геометрические размеры либо уже была подвергнута обработке.
Прибегать к этому методу допускается, лишь если планируется проводить грубые работы. В тех ситуациях, когда наблюдается прогиб заготовки, вызванным действием ее собственного веса, к ней нужно сперва подвести два кулачка, а лишь затем зафиксировать верхний.

Если предстоит выполнять чистовые и точные работы, то использовать подобный метод установки люнета недопустимо. Дело в том, что в случае совершения просчётов с размещением этого приспособления высока вероятность того, что заготовка будет иметь различные диаметры по всей длине.

В случае наличия у заготовки обработанной поверхности для установки люнета рекомендуется использовать короткую оправку, в качестве которой обычно выступает цилиндрический валик, диаметром, равным диаметру заготовки в том участке, где она будет контактировать с люнетом. Один конец оправки нужно зафиксировать в патроне, по другому же, который сначала нужно выверить, используя рейсмус или индикатор, или его можно обточить, выполняют установку кулачков люнета.

Само же это приспособление должно в этот момент располагаться рядом с передней бабкой, а когда кулачки окажутся на своем рабочем месте, его сдвигают параллельно станине до того момента, пока он не примет необходимое положение.

Заключение

Во время обработки на токарном станке металлических заготовок приходится сталкиваться с таким неприятным явлением, как вибрации. Из-за них часто не удается обеспечить изделиям необходимые размеры. Решить эту проблему можно при помощи люнетов. Эти приспособления позволяют обеспечить более жесткую фиксацию обрабатываемого изделия, сводя к минимуму возможные погрешности по выдерживанию требуемых размеров.

Оцените статью: Поделитесь с друзьями!

Что такое люнет в токарном станке

Люнетами называются дополнительные опорные приспособления, используемые при обработке нежестких валов.

Нежесткими обычно считают валы, длина которых превышает 12—15 диаметров. Такие детали под действием усилия резания и собственного веса прогибаются, вибрируют, что вызывает выкрашивание резца, ухудшает качество обработки и вынуждает снижать режим резания. Кроме того, прогиб детали может оказаться причиной несчастного случая в результате вырыва ее из центров. Поэтому для обеспечения безопасности и повышения производительности работы длинные валы поддерживают люнетами.

Токарные станки оснащаются люнетами общего назначения двух типов — неподвижными и подвижными.

Неподвижный люнет состоит из основания 7, откидной крышки 3 и трех кулачков 2 с независимым перемещением. Люнет устанавливается на средние направляющие станины 10 и закрепляется скобой 9, которая поджимается к уступам направляющих болтом и гайкой 8. Кулачки могут раднально перемещаться винтами посредством вращения рукояток 4 и закрепляться в необходимом положении зажимами б. Крышка соединенная с основанием осью при освобождении зажима 6 может отбрасываться для установки детали в люнет. Наконечники кулачков сменные. Они изготавливаются из чугуна или бронзы. Для работы с большой скоростью резания вместо них устанавливают подшипники качения»

Подвижный люнет состоит из корпуса 5, верхняя часть которого отогнута вправо, и двух регулируемых кулачков 2 с независимым перемещением. Последние можно переместить и закрепить в требуемом положении рукоятками 4 и 3. Люнет устанавливается и закрепляется винтами 6 на левойг стороне каретки 1 суппорта.

Рассмотрим обработку деталей посредством люнетов.

Перед установкой заготовки в неподвижный люнет на ней (примерно посередине) вытачивают неглубокую канавку немного шире кулачков люнета, чтобы устранить биение этого участка поверхности. Во избежание прогиба заготовки канавку вытачивают проходным упорным резцом с отрицательным углом наклона главной режущей кромки. Глубина резания н подача при этом должны быть небольшими.

Очень длинный вал может прогнуться даже при осторожном вытачивании канавки. В таком случае канавку вытачивают сначала немного ближе к передней бабке, устанавливают в этом месте люнет, а затем выполняют вторую канавку посередине детали. новить один раз, перед работой, по короткой жесткой оправке.

После закрепления заготовки на станке вначале обтачивают одну половину вала (до люнета), а затем, после переустановки, оставшуюся часть. Люнет вторично устанавливают по обработанной поверхности вала. Дли уменьшения трения канавку под кулачки люнета смазывают маслом.

Неподвижные люнеты также используются для подрезки торца, центрования и обработки отверстии на конце длинного валя, если последний не проходит в отверстие шпинделя. В этом случае вал закрепляют одним концом в патроне, а нторым— устанавливается в кулачки люнета.

Подвижный люнет применяют при обработке длинных цилиндрических поверхностей. Кулачки его располагают правее резца на расстоянии 10—15 мм. Требуемое смещение резца выполняют верхними салазками суппорта.

Кулачки подвижного люнета устанавливаются по обработанной поверхности первой детали из партии. Для этого сначала на ее конце обтачивают небольшой участок длиной 20—25 мм до необходимого диаметра, к которому вплотную подводят кулачки люнета.

Если работа ведется без охлаждения, надо периодически поливать маслом обработанную поверхность перед кулачками люнета.

Нежесткие длинные валы даже при обработке в люнетах полу* чаются с прогибом. Поэтому перед чистовым обтачиванием их правят. Правка выполняется правильной скобой ( 242) следующим образом. К поверхности вращающегося в центрах вала в различных местах по длине подносят кусочек мела, при этом на ней остаются меловые следы, которые показывают место прогиба. Если все следы оказались с одной стороны вала, то прогиб односторонний. Так как во время правки вал немного удлиняется, задний центр следует перед этим слегка ослабить.

Часто вал имеет сложный прогиб в разные стороны. В таком случае по меловым следам находят преобладающее направление прогиба. Сначала правят участки, где направление прогиба противоположно преобладающему, чтобы получить общий односторонний прогиб. Затем выправляют вал, как было указано выше.

Вопросы для повторения

1. Объясните назначение и устройство люнетов.

2. Как устанавливаются детали в не подвижном н подвижном люнетах?

3. Как выполняют правку валов?

Токарный станок и токарное дело. Столярные работы. — Приспособление для выделки тел вращения из дерева и других твердых материалов

Токарные станки с ЧПУ. Наладка и эксплуатация токарных станков.

Гидро- и пневмоприводы токарных станков. Автоматизация и механизация токарной обработки.

Автоматизация и механизация токарной обработки. 17.1. Общие сведения.

19.3. Конструктивные особенности токарных станков с ЧПУ.
Фрезерное дело. Основные сведения о фрезеровании.

Слесарное дело.
Наиболее многочисленную группу металлорежущих станков составляют токарные станки ( 45).

Токарный станок токарное дело. Точеные изделия находятся во множестве между египетскими древностями, а станки … Т. станки с маточным винтом.

Двухстоечные токарно-карусельные станки. 22.2 Подвесной пульт управления станка модели 1512.

Электрическая схема токарного станка. Рассмотренные выше элементы составляют электрооборудование станка, а взаимодействие их определяется
Фрезерное дело.

Слесарное дело.
Рассмотрим конструкцию широко применяемого при обработке металлов резанием инструмента — токарного резца.

§ 7. Приспособления и приемы токарно-расточных работ. Способы обработки деталей штампов. § 1. Рабочее место слесаря-инструментальщика по штампам.

Люнет представляет собой дополнительное приспособление для станка. При работе с заготовками он играет роль основной или второстепенной опоры. Часто этим устройством пользуются, чтобы придать обрабатываемым деталям устойчивость и избежать их деформации и повреждения. Люнеты для токарного станка бывают разного вида: статичный и подвижный. Каждый влияет на обработку заготовок по-своему.

Строение статичного люнета

Главной задачей статичного люнета является поддерживание габаритных деталей при работе с ними. На станину неподвижное устройство устанавливают с помощью нижнего зацепления. Это устройство помогает повысить точность заготовки и избежать ненужных вибраций. У статичного прибора имеются несколько ключевых элементов:

  • основание;
  • крышка с шарнирным креплением.

Конструкция устройства для рабочей фиксации оснащена откидным болтом со специальной головкой. На крышке люнета и в основании есть три кулачка, предназначенных для фиксации. Регулируя их, оператор имеет возможность подгонять прибор под размер детали, которая обрабатывается.

Фиксаторы для люнета изготавливают чаще всего из чугуна. Это помогает избежать повреждений хрупких деталей. На кулачках устанавливается специальное покрытие, которое служит защитой. Чаще всего такое защитное покрытие создают сами производители люнетов.

Однако, не только обрабатываемые детали могут пострадать от фиксаторов, но и сами кулачки в ходе работы изнашиваются. Поэтому их тоже производят на основе твердых сплавов.

Устанавливают статичные люнеты в несколько этапов:

  1. Фиксируют в центре станка обрабатываемую деталь.
  2. Настраивают предварительно три кулачка прибора.
  3. Подтачивают шейку заготовки в месте ее соприкосновения с кулачками.
  4. Фиксируют заготовку.

Следует отметить, что предварительная обточка шейки заготовки требуется не всегда. Обточку можно не производить, если предварительно деталь обработана и у нее фиксированные размеры.

Конструкция подвижного люнета

Подвижный люнет расположен на продольном суппорте станка. Такое положение позволяет ему выполнять движения траекторией, аналогичной движению резца станка. Благодаря этому уменьшается давление, производимое на деталь со стороны токарного резца. У подвижного типа прибора также есть своя классификация:

  • по системе зажимов различают кулачковые и роликовые системы фиксации. При помощи кулачкового крепления обеспечивается лучший контроль над положением детали, роликовое крепление помогает удобно скользить заготовке при выполнении работы;
  • по специфике обработки: разные типы приборов используют для обточки, шлифовки, и создания подшипников;
  • по количеству фиксаторов: в основном такие приборы производят с тремя кулачками, однако, есть модели, у которых количество фиксаторов больше;
  • по типу настройки фиксаторов:. кулачки или ролики в данных устройствах могут настраиваться при помощи гидравлического прибора или вручную.

Мобильный люнет крепится к каретке суппорта. Его используют при необходимости сделать резьбу на кулачках или произвести чистую обточку. Благодаря настраиваемым кулачкам мобильный люнет, как и неподвижный, может фиксировать абсолютно разные по диаметру детали.

Наибольший диаметр обрабатываемой заготовки находится в диапазоне от 20 до 250 мм и зависит от модели устройства. Основные элементы конструкции подвижного люнета:

  • крышка откидная;
  • заготовка для обработки;
  • корпус;
  • колодки;
  • заготовка для обработки.

Перед тем как начать работу необходимо обточить зону на детали, в которой она будет касаться фиксатора. Кулачки следует зажимать медленно и плавно для размерного и надежного зажатия. Если фиксация произведена правильно, заготовка останется неподвижной даже при сильных нагрузках. Закончив работу, кулачки постепенно отводят и открывают крышку устройства.

Достоинства и недостатки устройства

Правильно установленный люнет значительно повышает точность производимой работы, обеспечивает целостность детали, облегчает работу оператора и обеспечивает безопасность. Устройство расширяет максимальные и минимальные параметры обрабатываемых заготовок, а также предоставляет дополнительные углы крепления деталей. Прибор надежен и несложен в использовании.

Мобильный люнет устанавливается легче, в то же время неподвижный обеспечивает большую точность. Начинать работу необходимо с тщательной проверки фиксации заготовки. Следует обратить внимание на подгон кулачков.

Рекомендации по использованию

Перед тем как купить или применить устройство, необходимо ознакомится с важными моментами:

  • место соприкосновения фиксатора с деталью обтачивают только при черновой работе. Если у заготовки фиксированный размер или поверхность ее уже обработана, предварительную обточку проводить не надо;
  • в случае чистовой работы и необходимости надежного крепления детали, можно воспользоваться специальным валиком — накладкой цилиндрической формы. Он должен быть таким же диаметром, как диаметр обрабатываемой заготовки в месте, где она соединяется с кулачками. Одну часть накладки фиксируют в приборе, другую — в патроне станка;
  • работая с длинными и тонкими деталями, не всегда имеется возможность проточить предварительно шейку. В таких случаях следует делать несколько временных шеек, с наибольшим приближением к передней бабке;
  • резец станка лучше настроить с отрицательным углом, в ином случае он может отталкивать от себя деталь. Вследствие этого точность обработки снизится.

Длинные и тонкие детали, длина которых в 10-12 раз больше диаметра, при обтачивании прогибаются под действием собственного веса и сил резания, в результате чего они получают бочкообразную форму – в середине толще, а по концам тоньше. Избежать этого можно, применив особое поддерживающее приспособление – люнеты. При применении люнетов можно обтачивать детали, снимая стружку большего сечения, не опасаясь прогиба их.

Люнеты бывают неподвижные и подвижные.

Неподвижный люнет

Неподвижный люнет (рис. 339) состоит из чугунного корпуса 1, с которым посредством болта 7 скрепляется откидная крышка 6, что облегчает установку детали. Основание корпуса люнета имеет форму соответственно направляющим станины, на которых он закрепляется планкой 9 и болтом 8. В корпусе при помощи регулировочных болтов 2 перемещаются два кулачка 4, а в крышке – один кулачок 5. Для закрепления кулачков в требуемом положении служат винты 3. Такое устройство позволяет устанавливать в люнет валы различных диаметров.

Рис. 339. Неподвижный люнет

Прежде чем установить заготовку в люнет, нужно проточить у нее посредине канавку под кулачки шириной немного больше ширины кулачка (рис. 340). Если заготовка имеет большую длину и небольшой диаметр, то при протачивании такой канавки неизбежен прогиб самой заготовки. Во избежание этого вначале протачивают дополнительную канавку ближе к концу заготовки и, установив в ней люнет, протачивают основную канавку посредине.

Рис 340. Обтачивание детали с применением неподвижного люнета

Иногда заготовка может оказаться настолько длинной и тонкой, что одной основной канавки не хватит. В подобных случаях протачивают еще две или больше дополнительных канавок.

Обработка в люнете

Обработку в люнете ведут так: обтачивают деталь до канавки, т. е. до места, где находится люнет, затем перевертывают деталь, устанавливают ее опять в центрах и, снова закрепив в люнете, обтачивают остальную часть вала.

В некоторых случаях нецелесообразно точить дополнительные канавки; тогда применяют способ, показанный на рис. 341 и 342. Цилиндрическую втулку 2 (рис. 342) надевают на среднюю часть заготовки 1 и с помощью болтов 4 устанавливают концентрично с осью заготовки. Концентричность втулки проверяют индикатором 3, как показано на рис. 342.

Заготовку с надетой втулкой устанавливают в люнет (рис. 341), а торцами – в центры и обтачивают до люнета. После этого открывают люнет, снимают заготовку с центров и удаляют втулку. Затем заготовку перевертывают и, установив кулачки люнета по диаметру обточенной части, обтачивают оставшийся участок заготовки.

Неподвижные люнеты применяют также для отрезания концов и подрезания торцов у длинных деталей. На рис. 343 показано использование неподвижного люнета при подрезании торца: деталь закреплена одним концом в трехкулачковом патроне, а другим установлена в люнете.

Рис. 342. Проверка концентричности установки втулки для обработки детали в неподвижном люнете

Рис 341. Обтачивание детали со втулкой в неподвижном люнете

Таким же образом можно обработать точные отверстия с торца длинной детали, например расточить коническое отверстие в шпинделе токарного станка или просверлить такую деталь по всей ее длине.

Кулачки неподвижного люнета должны быть установлены точно по диаметру детали с центром на оси шпинделя; их не следует зажимать туго. Поверхность детали, поддерживаемую

Рис. 343. Подрезание торца детали, установленной в патроне и неподвижном люнете

Рис. 344. Неподвижный люнет с шарикоподшипниками для скоростной обработки

кулачками, необходимо смазать маслом, чтобы уменьшить трение и предотвратить образование задиров.

Люнеты с жесткими кулачками не пригодны для скоростной обработки вследствие быстрого износа кулачков.

Рис. 345 Обтачивание детали с применением подвижного люнета

При скоростной обработке применяют люнеты с роликовыми или шариковыми подшипниками (рис. 344). В этом случае трение скольжения заменяется трением Качения, благодаря чему уменьшается нагрев обрабатываемой детали, что важно при работе на больших скоростях резания.

Подвижный люнет

Подвижный люнет (рис. 345) закрепляют на каретке суппорта. Вместе с ней он, следуя за резцом, перемещается вдоль обтачиваемой детали и поддерживает ее в месте приложения усилия, предохраняя от прогибов. Подвижный люнет применяют при чистовом обтачивании длинных деталей. Он имеет только два кулачка. Их выдвигают и закрепляют так же, как кулачки неподвижного люнета.

Люнеты токарные для станков: неподвижные (стационарные) и подвижные

В данной рубрике представлены люнеты для токарных станков. Они необходимы для поддержания длинных и нежестких заготовок с целью предотвращения их деформации от усилия резания. Использование этой дополнительной оснастки повышает и виброустойчивость при обработке.

Все люнеты для токарных станков имеют опорное основание с отверстиями для болтов и С-образную скобу, в которой установлены подвижные кулачки. Заготовка закрепляется в кулачках. Их прижим регулируется по отдельности винтовыми механизмами. Такая оснастка служит для дополнительной фиксации обрабатываемой детали, что заметно повышает качество выполняемых работ.

Виды изделий

  • Люнет неподвижный – имеет три кулачка для удержания заготовки. Крепится на станине станка и остается неподвижным в процессе обработки детали, жестко фиксируя ее.
  • Люнет подвижный – имеет два кулачка и устанавливается на продольном суппорте токарного станка. При обработке двигается вдоль заготовки параллельно резцу и повторяет движения режущего инструмента.

Как выбрать люнет токарный?

Следует подбирать оснастку под конкретную марку и модель токарного станка. Это является залогом того, что она подойдет по размеру, конструкции и особенностям крепления. Также обратите внимание на кулачки. Многие люнеты имеют чугунные кулачки, хотя у некоторых есть специальное покрытие для защиты детали от трения. Сам корпус может быть окрашен для предотвращения коррозии металла.

В нашем интернет-магазине вы можете купить люнет неподвижный или подвижный для своего токарного станка. Мы предлагаем фирменную оснастку к оборудованию ведущих производителей, таких как JET, Optimum, PROMA, Энкор и др. Выбирайте то, что нужно для работы, и делайте заказ на сайте или звоните по телефону 8-800-333-83-28.

В нашем интернет-магазине вы можете приобрести люнеты токарные для станков в Москве, Санкт-Петербурге, Нижнем Новгороде, Челябинске, Екатеринбурге, Казани и других городах РФ с гарантией производителя.

Тайны старого люнета: что хранится в музее на Балтийской косе

Музей "Старый люнет" на Балтийской косе открылся в июне. Его директор Валерия Надымова — коренная жительница косы, биолог по образованию. Занималась изучением флоры косы, а потом появилась идея открыть музей в местах своего детства.





Валерия Надымова, директор музея



Люнет — это укрепление в виде пятиугольного вала, открытое с тыла и окружённое рвом. На рву располагались пушки для удержания круговой обороны.



Музей находится недалеко от пристани, на которую прибывает паром из Балтийска. Найти его несложно: нужно двигаться вдоль канала в сторону моря до указателя. В музее проведут экскурсию и расскажут историю фортификации Балтийской косы.



Она начинается со шведского короля Густава II Адольфа, который захватил Пиллау (нынешний Балтийск) в 1626 году. По его приказу на протяжении всей косы были выстроены деревянные оборонительные крепости. Почти двумя столетиями позже войска Наполеона прошли по всей территории косы до самого Пиллау и обстреляли город. Возникла необходимость в постройке новых, более надёжных укреплений. В середине 1800-х годов немцы строят на Frische Nerung, как тогда называлась коса, три люнета и Западный форт. Во времена Третьего рейха Балтийская коса была крупнейшим оборонительным плацдармом Восточной Пруссии. На ней находился посёлок Нойтиф, полностью приспособленный под военные нужды.



Руины Западного форта



В полукилометре от люнета располагается Западный форт, построенный в 1869–1871 годах, на косе находятся аэродром, база гидросамолётов, береговые батареи, склады, бункеры и многое другое.



Бывшая авиабаза



Немецкая база гидросамолётов и аэродром использовались и советскими военными. Из-за особенностей грунта аэродром построили именно на косе, а не в Пиллау. Взлётная полоса аэродрома была оснащена не только освещением, но и подогревом, который функционировал до восьмидесятых годов прошлого века. Аэродром не имел наземных подъездных путей, всё необходимое доставлялось по морю.



Интересная история связана с самолётом Бе-12, некогда приписанным к аэродрому на косе. В советское время здесь базировались гидросамолёты Бе-6, позже — знаменитые амфибии Бе-12. В середине девяностых годов ХХ века аэродром с Балтийской косы был переведён в Храброво. С того времени постройки разрушаются. В 2014 году по счастливой случайности один из Бе-12 попал в Музей Мирового океана. Документы на него оказались утеряны, и вместо того чтобы распилить самолёт на металлолом, его отправили в музей.



Стенд с довоенными фотографиями



В начале мая 1945-го советские войска встретили на Frische Nerung ожесточённое сопротивление немцев. Посёлок превратился в руины. В советские времена всю инфраструктуру восстановили, была создана военная авиабаза, просуществовавшая до 1995 года. После вывода военных посёлок постепенно приходил в упадок.

Люнет №3, в котором находится музей, имеет богатую историю. Построенный как оборонительное сооружение, у немцев он служил жильём для высшего военного командования. По легенде, здесь жил даже Эрих Кох.



Кинозал



Сейчас здание частично восстановили, внутри него расположен кинозал. Там можно посмотреть документальные фильмы о Балтийске и Балтийской косе, штурме Пиллау и других исторических событиях, о местных достопримечательностях.



Карта Балтийской косы



На стендах перед входом в музей представлены редкие карты, чертежи и довоенные фотографии. Большая карта-схема Балтийской косы содержит указания на все здешние исторические объекты.



Внутри редюита обнаружили колодец. Его почистили и в скором времени планируют пользоваться.



"Наш музей народный", — рассказала Валерия Юрьевна. Старинную посуду и мебель подарили местные жители — например, часы 1912 года, которые до сих пор ходят.



Довоенная мясорубка с устрашающим названием "Зубы волка" нашла своё место при входе в музей.





В редюите есть небольшой зал, где проходят "Встречи у камина старого люнета" — собрания историков, краеведов и любителей истории.



Адрес музея: Балтийская коса, ул. Морская набережная, 7а.

Режим работы музея в июне — августе: 10:30–20:00 со вторника по субботу; в сентябре — мае: 10:30–20:00 по субботам, воскресеньям и праздничным дням.

Начало экскурсий: 10:30, 12:30, 14:30, 16:30.

Заказ экскурсий по телефону: +7-911-455-03-21.

Посещение свободное. Пожертвования на развитие музея приветствуются.



Клопс.Ru начал серию публикаций о музеях, расположенных в городах и посёлках Калининградской области. Первый материал был посвящён "Колесу истории", находящемуся в Светлогорске.

Исправить модель электропривода люнета

Здравствуйте, уважаемые форумчане. Выполняю курсовую на данный момент. И прошу вашей помощи, не пугайтесь, что сейчас будет так много текста, очень нужна помощь, пожалуйста прочитайте до конца,это про...

Здравствуйте, уважаемые форумчане. Выполняю курсовую на данный момент. И прошу вашей помощи, не пугайтесь, что сейчас будет так много текста, очень нужна помощь, пожалуйста прочитайте до конца,это просто описание прикрепленной модели и что нужно исправить.

На картинке с графиками, это то, что мы сейчас имеем, как видим положение (отклонение) очень мизерное, а вот с результирующей силой и током проблемы

Суть модели: Нужно создать прототип/подобие автоматического следящего люнета для круглошлифовального станка. Если простыми словами. Имеется заготовка - вал, который нужно прошлифовать. Когда мы начинаем шлифовать, то на вал действуют силы, которые его прогибают (в нашем случае вал просто смещается в сторону направления сил, как-будто он на пружинах, схему приведу). Но нам нужно чтобы он не смещался, а стоял на месте, поэтому мы прилагаем к нему усилие со своей стороны, это и есть люнет. То есть мы давим на вал с такой силой, которая должна компенсировать силы со стороны шлиф. круга (по русски передавить эти силы) и плюс уменьшить отклонение вала от первоначального положения почти до нуля.

Fрезультирующая=Fшл.кр-Fлюнета+Δx*k, где (Δx*k)-это и есть отклонение заготовки, т.е. оставшаяся сила, в идеале должна быть равна 0, и результирующая сила тоже равна 0

Суть пояснил, надеюсь понятно, переходим к модели: на вход я подаю нужное мне отклонение заготовки, то есть 0, ведь мы же хотим чтобы заготовка вернулась в нулевое первоначальное положение. Далее ПД-регулятор (регулятор положения), П-регулятор (регулятор тока) ну и далее там все расписано. (кинематическую схему прикреплю). Т.е. в идеале мы сначала должны подвести люнет к заготовке, потом якобы загорается лампочка мол можно работать, начинает давить шл.круг и мы люнетом начинаем давить пропорционально этой силе, чтобы удерживать заготовку в начальном положении. Как мне объясняет дотошный преподаватель, управление будет у меня по ТОКУ, т.е. на вход системы мы задаём ТОК

Один нюанс: двигатель неподвижен, и гайка неподвижна, вращается винт который подводится к заготовке и давит на нее (винт в моей модели это и есть люнет, я знаю, что такое невозможно, если двигатель и гайка неподвижны, то и винт не может перемещаться вперед-назад, но ничего другого я не придумал)

Еще один нюанс. Данного "подвода" люнета к заготовке у нас нет, и с нулевой секунды моделирования мы уже давим. Поэтому эту задачу "подвода" можно изменить, сначала мы давим люнетом на заготовку с силой, когда достигаем силы условно 50Н, то только тогда загорается лампочка, можно работать. Т. е. система еще должна как-то последовательно работать (т.е. задержка времени, или какое-то условие), сначала давим с нужной силой, только потом начинают работать силы шл.круга, а не с 0 секунды

Убираем регуляторы нафиг и убираем силы шл.круга, и смотрим, ага, я хочу давить с силой 50Н, значит этому соответствует такой-то ток. И этот ток нужно не просто посмотреть по графику, типа 50 Н это в 1.52 сек, значит смотрим на график тока, там тоже ищем 1.52 сек и какой ток. Нет, это неправильно, нужно как-то по моей модели вывести формулу, которая считает какой ток нам нужен на двигателе чтобы мы давили с такой силой. И нужно каким-то образом настроить регуляторы так, чтобы при всех этих воздействиях сила тока на выходе двигателя была именно рассчитанной для сил 50Н.

Третий нюанс: Сначала мы настраиваем регулятор тока, ага, настроили, т.е. типа нашли ток для 50Н, всё, люнет давит с силой 50Н и следовательно винт "врезается,вдавливается" в заготовку на соответствующее расстояние. Это расстояние мы должны зафиксировать (тоже не понимаю каким образом, как я понял для этого и нужен регулятор положения) и чтобы при всех воздействиях со стороны шл. круга это расстояние оставалось неизменным. т.е. чтобы система сама увеличивала ток до такой степени, пока эти силы не будут скомпенсированы.

ПОЛЬЗОВАТЬСЯ КОРОБОЧКОЙ ПИД-РЕГУЛЯТОР нельзя!

Если кто-то дочитал до конца, то спасибо большое, надеюсь хоть на какие-то мысли или помощь, ибо уже больше недели пытаюсь сделать, но не получается, для меня это сложно

https://dropmefiles.com/laDrw
ССЫЛКА НА ФАЙЛЫ

Средства автоматизации (люнеты, конвейеры, литейное оборудование)

ОOО «КТИАМ» обладает обширным опытом проектирования и изготовления технологического оборудования для автоматизации и механизации производственных процессов.

Гидравлические зажимы.

Предназначены для фиксации и удержания изделий и заготовок при технологических операциях, требующих больших усилий при обработке (до 1500 кН).

Зажим цанговый, усилием 20 т — ТЦ-20Т

Конструктивно могут изготавливаться как в цанговом исполнении с осевой загрузкой, так и в открытом исполнении с верхней загрузкой. Основными элементами зажима являются непосредственно сам зажим кулачковый (1), корпус (2) и рельсовые направляющие (3). Данный зажим исключает осевое смещение заготовки, обеспечивая высокий уровень качества готового изделия.

Приводные автоматические подвижные и неподвижные люнеты.

Применяются при обработке длинных заготовок круглого сечения (диаметром до 500 мм) как на станках с ЧПУ так и на другом технологическом оборудовании.

Люнет накидной пневматический АЛН–85П

Люнеты приводится в действие и осуществляют зажим деталей пневмо- либо гидроцилиндрами с регулировкой давления зажима специальным клапаном.

Комбинация двух люнетов АЛН-85П и АЛ-85П

Кантователи цепные.

Предназначены для поворота заготовок прямоугольного, квадратного или круглого сечения (балки, трубы, колонны, металлоконструкции и т. д.) в положение, удобное для выполнения сварочных, сборочных и других работ, требующих ее поворота вокруг горизонтальной оси на любой угол, а также опускания-подъема. Разработана линейка с грузоподъемностью от 4000 до 25000 кг.

Кантователь цепной КНЦ-4000

Элементы технологических линий.

Элементы технологических линий предназначены для автоматического перемещения и позиционирования заготовок между технологическими операциями. Масса заготовки до 5 тонн с длиной до 16 метров.

Технологические линии могут комплектоваться следующими модулями:

  • механизмами загрузки-выгрузки и осевого перемещения заготовок;
  • кантователями;
  • промежуточными накопителями с карманом мягкой укладки и другим вспомогательным оборудованием.

Механизм загрузки-выгрузки заготовок.

Позволяет загрузить определенный объем и плавную штучную подачу толкателем (1) трубных или иных заготовок (2) на последующую технологическую операцию. Это позволяет исключить постоянный контроль данного процесса со стороны рабочего персонала, тем самым снижая трудозатраты и увеличивая производительность.

Механизм загрузки-выгрузки заготовок.

Механизм двухкоординатного перемещения заготовок.

Данный механизм предназначен для осевой подачи заготовки на обработку, а также ее дальнейшее перемещение на следующий технологический этап без участия человека. При большой длине заготовки может комплектоваться автоматическим откидным люнетом.

Механизм двухкоординатного перемещения заготовок с автоматическим откидным люнетом

Накопитель с карманом мягкой укладки.

Данный участок предназначен для накапливания готовой продукции с целью ее дальнейшей упаковки и складирования. Накопитель включает в себя механизм мягкой укладки заготовок (1), для снижения деформирования изделий от удара при формировании партии, а также два «кармана» (2) для подготовки продукции к упаковке (обвязке).

Промежуточный накопитель с карманом мягкой укладки.

Оборудование для литейного производства.

ОАО «КТИАМ» имеет опыт проектирования и изготовления механизированных литейных конвейеров и транспортёров с производительностью от 0,5 до 35 тонн в час, предназначенных для повышения производительности и качества литейных производств.

Конвейер линейного типа КЛТ-18

Возможны исполнения как линейного так и карусельного типа с охлаждением и без него. Так же готовы полностью автоматизировать весь процесс разливки металла.

Конвейер карусельного типа ККТ -9С.

Конвейер карусельного типа ККТ-9С в сложенном состоянии

Определение Люнетта по Merriam-Webster

Люнетт | \ lü-ˈnet \

1 : нечто, имеющее форму полумесяца или полумесяца: например,

а : отверстие в хранилище специально для окна

б : поверхность в верхней части стены, которая частично окружена сводом, который пересекает стена и который часто заполнен окнами или настенной росписью.

c : низкий холм в форме полумесяца (похожий на песок), образованный ветром.

2 : фигура или форма полумесяца

Что это такое и что мы можем сделать? - Люнет

Какими были ваши первые месячные? Я помню ужас получить свою в школе, когда мне было 11 лет. Хотя это совершенно нормально, в то время я чувствовал себя преданным своим телом - почти ни у кого из моих знакомых начались месячные.

Но все могло быть намного хуже. У меня был доступ к прокладкам, и я сумел разобраться, не испачкав одежду, мне нужно было идти домой и пропускать занятия. Фактически, на протяжении всей моей жизни у меня всегда было то, что мне нужно, чтобы правильно справиться с менструацией.

Если бы все, у кого менструация, могли сказать то же самое.

Один миллион человек не могут позволить себе предметы гигиены

Это период бедности, и она широко распространена.

Больше всего страдают те, у кого менструация и они живут в странах третьего мира.

Например, в Кении (входит в число беднейших стран мира) 65% женщин и девочек не могут позволить себе продукты для менструации. Последствия?

Миллионы людей упускают важнейшие возможности, например получение образования. Некоторые даже обменивают секс на прокладки и тампоны - двое из трех пользователей прокладок в сельских районах Кении получают свои товары от половых партнеров.

«Привилегия»

Габби Эдлин также показывает, как период бедности влияет на людей в Бангладеш. В своей книге «Это только кровь» она объясняет, как миллионы работниц текстильной промышленности в период менструации вынуждены прибегать к тому, чтобы засовывать в штаны пригоршню «джута» - небольших остатков ткани, которые оказываются на полу фабрик. Что еще хуже, им обычно приходится мыть суставы грязной водой без мыла, что подвергает риску свое здоровье.

Это связано с тем, что в Бангладеш прокладки считаются предметом роскоши.«Что-то, чем могут себя побаловать богатые, а не необходимость для тех, у кого менструация», - говорит Эдлин. Поэтому цены на прокладки выше того, что рабочий может себе позволить, что вынуждает их прибегать к немыслимому.

Ближе к дому

Это проблема не только таких далеких стран, как Кения и Бангладеш. В прошлом году в Великобритании 137 000 детей пропустили школу из-за того, что у них не было доступа к прокладкам или тампонам. Для одного человека это фактически привело к бездомности.

Периодическая бедность - это тоже вещь в Америке.По данным Бюро переписи населения США, 39,7 миллиона человек живут за чертой бедности в США, но продукты менструального цикла не покрываются продовольственными талонами.

Кроме того, сообщалось, что почти каждый пятый американец пропускал школу из-за отсутствия месячной защиты. Насколько это нас злит? Подумайте о Россе из «Друзей», когда коллега ест свой бутерброд (но, умноженный на миллион).

Что мы можем сделать, чтобы победить период бедности?

Нормализовать период разговора

Половина причин, по которым мы живем в период бедности, - это вредные взгляды.Многие считают менструацию «грязной» или «постыдной». Это мешает многим людям рассказывать о своем периоде и получать поддержку, когда они в ней нуждаются.

Пора отказаться от табу и поговорить. Вы побудите других чувствовать себя менее смущенными, если менструация нормализует то, что является естественным. Это также отделяет факты от вымысла, помогая людям развивать более здоровые и любовные отношения со своим телом - необходимый ингредиент для счастья.

Используйте хештеги #PeriodPoverty и #PeriodPositivity

Если движения #MeToo и #BlackLivesMatter чему и научили нас, так это тому, что социальные сети могут сильно влиять на жизнь людей.

Используя хэштеги #periodpoverty и #periodposittivity, вы можете озвучивать правильные сообщения, связанные с менструацией, и поддерживать эти разговоры. Это помогает повысить осведомленность о таких проблемах, как период бедности, просвещение онлайн-мира и побуждение других помочь.

Поддержите благотворительные организации и организации (если сможете!)

Несколько кликов в Google помогут вам найти благотворительные организации по борьбе с нищетой в вашем районе. Вот некоторые крутые международные организации:

Решите ли вы пожертвовать деньги или поделиться кампанией в социальных сетях, ваша помощь будет иметь большое значение.

Мы объединились с некоторыми первоклассными организациями, чтобы помочь в решении проблем, связанных с периодом, по всему миру. Инвестируя в наши продукты, клиенты Lunette помогают расширить нашу поддержку.

Местные продовольственные банки и приюты для бездомных также являются прекрасными местами, где можно напрямую пожертвовать пожертвования. В конце концов, нуждающиеся зачастую находятся ближе к дому, чем мы думаем.

Будьте в курсе

Периодическая бедность не исчезнет через неделю, месяц или даже год - но ситуация МОЖЕТ улучшиться.Однако это возможно только в том случае, если мы будем продолжать заботиться и повышать осведомленность.

Если это что-то зажигает в вас, оставайтесь в курсе. Продолжайте читать о периодической бедности, расширяйте свое понимание и регулярно проверяйте свои любимые благотворительные организации.

Продолжая учиться, вы получаете возможность делать больше. А свежим взглядом вы сможете искоренить историческую стигму творческими и блестящими способами.

Что-то, что вы можете сделать прямо сейчас!

Согласны ли вы, что это проблема, о которой стоит кричать? Тогда поделитесь этой статьей.Или любой другой пост о периоде бедности, с которым вы случайно столкнулись.

Распространение информации - это то, что вы можете сделать одним нажатием кнопки (и не вставая с кровати, у-у-у!). Просто используйте кнопки «Поделиться» ниже, чтобы опубликовать сообщение в Twitter или Facebook.

Наша миссия - Люнет

Еще никогда не было лучшего времени для месячных. Не обязательно сегодня, но поколениями. Когда мы поднимаемся над гендерными вопросами и давними табу, Люнетт гордится тем, что участвует в меняющемся разговоре.

Может ли женщина сделать то, что может сделать мужчина? ПРОВЕРЬТЕ ДА.

Должен ли человек быть женщиной, чтобы у него были месячные? Очевидно нет.

Менструации грязные? НУ ДАВАЙ ЖЕ. В любом случае, какой сейчас год?

Наша миссия всегда заключалась в изменении отношения к менструальным циклам. Никто не должен их стыдиться; никто не должен упускать шанс из-за них.

Это наш период.

Итак, как же возник Люнетет?

У Хели Курьянен было видение будущего ухода за стариками.Устав от кровотечения из тампонов и прокладок, она решила купить менструальную чашу в Интернете, но обнаружила, что и эти вещи ей не помогли. Однако свобода и гибкость менструальной чаши зажгли свет в ее мозгу. Почему бы не сделать свою собственную менструальную чашу, которая мне действительно подходит?

Обладая лазерным зрением и улучшенным дизайном, основанным на безопасности, легкости и комфорте (и совместимым для менструирующих людей любого возраста, формы, размера и стадии деторождения), Хели возглавила проект по созданию лучшей в мире менструальной чаши - Люнет.

Родина Хели, Финляндия, штурмом взяла Люнетт. Продажи были высокими, что помогло Lunette выйти на международный уровень. Команда Люнетт верит в предоставление образования, возможностей и интеллектуальных решений по уходу во время менструации для каждого менструирующего человека на планете - потому что никто не заслуживает прекращения своей обычной повседневной жизни только потому, что у него нет доступа к безопасному и удобному менструальному уходу. .

Люнет - все об освобождении. Мы выступаем за индивидуальность без эгоизма, за общность без общности и, конечно, за равенство для всех.Вам не нужно, чтобы кто-то «наделил вас силой», потому что у вас уже есть внутренняя сила, чтобы освободиться от внешних ожиданий, ограничений и средств ухода за периодом, которые вредны для вашего тела и окружающей среды.

Наши ценности

Лидерство

Мы показываем пример, практикуя позитивный менструальный цикл и кровотечение без стыда.

Инклюзивность

Как бы вы себя ни идентифицировали, вас ждут здесь с распростертыми объятиями.

Устойчивость

Мы стремимся оставить землю лучше, чем мы ее нашли.

Оптимизм

Мы уверены, что Lunette - это будущее менструального ухода.

Доступность

Каждый, у кого есть матка, заслуживает легкого доступа к средствам по уходу за менструацией.

Образование

Просвещая людей о менструации, мы активируем внутреннюю силу.

Что такое менструальная чаша? Как работают менструальные чаши? - Люнет

Менструальная чаша Lunette - это чаша в форме колокола, которая обеспечивает комфортный, безопасный, экологически чистый период без запаха до 12 часов в день.Лучшая альтернатива тампону!

Он также многоразовый и служит несколько лет, что означает меньше времени, денег и стресса!

Менструальная чаша Lunette - это будущее менструального ухода.

Меньше затрат: Откажитесь от регулярных пробежек в магазин и защитите свои кошельки с помощью лучшего многоразового выбора, который прослужит несколько лет.

Здоровее: Менструальные чаши Lunette собирают жидкости, а не впитывают их, сохраняя естественную смазку и здоровье вашего превосходного внутреннего пространства.

Счастливая планета: Больше никаких бесконечных покупок, пластика и упаковки. Каждый период с вашей многоразовой менструальной чашей Lunette - это победный голос для защиты окружающей среды.

Больше контроля: В отличие от тампонов, Люнет никогда не «заканчивается», потому что это менструальная чашка многоразового использования! Как невидимый помощник, он бегает с вами либо в удобной симпатичной сумочке, либо удобно сидит внутри вас. Это означает, что вы можете попрощаться с беспокойством, хлопотами, утечками и просто жить своей жизнью.

Почему Люнет - лучшая менструальная чаша

  1. Комфортно: мягкий и гибкий ободок, создающий ощущение «я забыл, что это было даже там».
  2. Надежность: превосходная форма для большей вместимости и удобного фиксированного размещения.
  3. Высокое качество: Натуральный силикон высшего медицинского качества, не содержащий бисфенола А и химикатов.
  4. Легко чистить: гладкая внутренняя поверхность для легкой чистки.
  5. Простота использования: продуманный шток, выступы и большие отверстия для воздуха позволяют быстро и легко входить и выходить.

  • Очень проста в использовании; просто сложите и вставьте, готово!
  • Остается до 12 часов, и его нужно опорожнять только 2-4 раза в день.
  • Абсолютно безопасен для тела с силиконом, не содержащим химикатов, латекса и бисфенола А
  • Многоразовый и долговечный, окупается уже через 3 месяца!
  • Экологичность - от производства до упаковки.
  • Изготовлено с любовью, заботясь о вашем комфорте, здоровье и ценностях.

Многоразовые менструальные чашки с люнетом - Ящики Джиллиан

Мы любим Люнет! Люнет разработан специально для вас - настолько удобен, что вы не пропустите свои любимые занятия каждый месяц.Lunette поставляется с удобной сумкой, в которую помещается ваша чашка, и которая удобно помещается в сумке.

Все менструальные чаши Lunette обеспечивают комфортный, безопасный, экологически чистый период без запаха до 12 часов в день! Что?! Попрощайтесь с ночным дискомфортом!

Легко содержать в чистоте и прослужит несколько лет, этот продукт окупается уже через 3 месяца!

Изготовлен из мягкого медицинского силикона, не содержащего бисфенола А и химикатов. Чашки Lunette производятся с соблюдением высочайших стандартов, испытаний и любви.Каждая менструальная чаша Lunette поставляется с инструкциями, подходящим мешочком (чтобы вы могли носить его с собой в любое время) и удобным руководством.

Калибр

Модель 1 для легкого и нормального кровотока
Все менструальные чаши Люнет мягкие и податливые, однако чаша Люнетта Модель 1 изготовлена ​​из более мягкого силикона, чем модель чаши Люнет 2.

Диаметр составляет 41 мм (1,6 дюйма) на 47 мм (1,9 дюйма).
Длина стержня 25 мм (1 дюйм).
Объем чашки 25 мл (0.85 жидких унций).
Измерительные линии: 5 мл (0,17 унции) и 13,5 мл (0,46 унции).

Модель 2 для нормального и тяжелого потока
Диаметр 46 мм (1,8 дюйма) на 52 мм (2 дюйма).
Длина стержня 20 мм (0,8 дюйма).
Объем чашки 30 мл (1,0 жидкая унция).
Измерительные линии: 7,5 мл (0,25 унции) и 15 мл (0,5 унции)

Материалы
  • Силикон медицинского класса
  • БЕЗ БФА
  • Не содержит латекса
  • Веганский
  • Упаковка из вторсырья
Советы для первого удаления менструальной чаши

Опять же - RELAX: Так же, как и при прошивке. Не торопись!

НЕ тяните за шток: Шток используется для доступа к нижней части чашки. Если потянуть за шток, будет больно! Это также создаст беспорядок, поскольку чашка не будет поддерживаться или контролироваться, когда она выходит.

Сожмите дно, чтобы освободить всасывание: Это ключ - на дне чашки есть выступы для захвата. Возьмитесь за дно и сдвиньте чашку в сторону. Идея состоит в том, чтобы отвести край влагалища от стенки влагалища, чтобы ослабить всасывание.Вы услышите это, когда это произойдет.

Мягко покачивайтесь: После прекращения всасывания осторожно покачайте чашу из стороны в сторону, когда вы ее вытягиваете. В этом методе нет необходимости, но он помогает при удалении, если чаша не вылезает наружу.

Складывающаяся чашка для введения

Есть разные способы надеть складывающуюся канавку, но все они приводят к тому, что чашка плотно и надежно закреплена в нижней части влагалища и за пределами общественной кости (зоны наилучшего восприятия), где она может делать свое дело, даже не чувствуя этого.

Оказавшись на месте, чашка разворачивается и плавно возвращается в положение, в котором образуется уплотнение, которое надежно удерживает ее. Готов зажечь!

Не уверены, какой метод лучше всего подходит для вас? Дайте себе немного времени попрактиковаться и опробовать их. Как и в случае с тампонами, первый раз может потребовать некоторой концентрации, но вы станете профессионалом прежде, чем узнаете об этом.

С-образная складка или сердечная складка

... это основная складка, которую использует большинство женщин. После того, как вставлен, подождите, пока он встанет в нужное положение (не волнуйтесь, это всегда происходит!)

Punch Down Fold или Shell Fold

...является наиболее популярным среди молодых пользователей чашек. Это делает чашку меньше, чтобы ее можно было вставить, вам просто может потребоваться дополнительный толчок и проверить, правильно ли она открылась.

7 сгибов или треугольников

. .. это простая складка, которую, возможно, проще вставить, и хороший вариант, если другие методы вам не подходят.

Уход

Сначала слейте кровь в унитаз (или посмотрите наш следующий совет >>>). Мы знаем многих людей, которые используют свою кровь (правильно разбавленную) для удобрения своих растений! Дома легко держать под рукой банку.Смойте холодной водой, а затем смойте теплой водой. Убедитесь, что любой очищающий раствор, который вы используете, не содержит агрессивных химикатов, масел, духов или красителей, которые могут оставлять остатки на чашке и раздражать чувствительное влагалище.

Когда менструальный цикл закончился, продезинфицируйте чашку, кипятя чашку или используя дезинфицирующие салфетки Lunette. Люнет следует продезинфицировать до и после цикла.

Видео

Происхождение продукта: Сделано в Финляндии

О компании Lunette

Наша миссия - вести честный и вдохновляющий разговор о менструации, чтобы мы могли мотивировать менструальный цикл на позитивный лад и менять мир по одной чашке за раз.

Lunette - это намного больше, чем чашка.
Это стиль жизни
Это сообщество
Это будущее.

Возвращение
The Cup Project - Кения

Проект «Кубок» стартовал в 2015 году в Кибере, одной из самых больших трущоб Найроби, Кения. Чаша обучает девочек, помогает им изменить свое тело и дает им менструальную чашу. Проект состоит из четырех часовых занятий, на которых девочки получают сексуальное и медицинское просвещение, и они могут задать любые вопросы, которые они задумали.Самая большая проблема для школьниц в Кении - отсутствие надлежащей санитарной защиты. Большинство девочек пропускают одну неделю в месяц из-за месячных, и в конечном итоге они бросают школу раньше, чем мальчики. Вместе с The Cup Foundation Люнетт хочет изменить это! Мы хотим оставить девочек в школе и научить их лучше понимать свое тело и уважать его.

Положительное изменение
С момента реализации проекта жизнь тысяч девочек изменилась.После программы девушки, участвовавшие в этом проекте, больше не пропускают школу из-за месячных. Теперь у них также есть доступ к достоверной информации по вопросам, связанным с сексуальным здоровьем и менструацией. С момента работы с The Cup мы продолжаем добиваться успеха и продолжаем сотрудничать.

Yennenga progress - Буркина-Фасо
Lunette начала сотрудничать со шведской Yennenga Progress в 2014 году. Yennenga Progress запустила проект по обучению школьниц в Буркина-Фасо, а Lunette предоставила менструальные чаши для всех.Сотрудники Yennenga рассказали девочкам об использовании и чистке чашек и позаботились о том, чтобы их школы могли предложить им гигиеническое место для опорожнения и дезинфекции чашек. Благодаря успеху Люнетт и Йенненга Прогресс, они с тех пор продолжают свое сотрудничество.

Чашка всегда наполовину заполнена для Люнетка

В 2004 году Хели Курьянен был одновременно счастлив и несчастен. Она купила свою первую менструальную чашу, многоразовое женское гигиеническое средство, которое собирает менструальную жидкость, а не впитывает ее.

«Замечательная идея, - подумала она. Чашка служит годами, поэтому ее использование экономит деньги и производит меньше отходов, чем тампоны и гигиенические прокладки, а материал может быть более безопасным, чем тампоны с волокном. Не хватало только доставки.

«Я была действительно довольна продуктом, но были мелочи, которые мне не нравились в дизайне», - говорит она. «Когда я жаловалась на это своему мужу, он полушутя посоветовал мне сделать лучше сам».

Генеральный директор Lunette Хели Курьянен Изображение: Lunette

Курджанен действительно это сделал.Мама-домработница в возрасте около 20 лет рисовала на бумаге наброски и показывала их другу семьи, который разбирался в силиконовых изделиях. Когда прототипы были готовы, она попросила своих подружек попробовать чашу и поделиться своим мнением.

Все были в восторге.

«На самом деле все произошло довольно быстро, - отмечает Курьянен. «Но почему-то все сразу стало становиться на свои места, как будто я всегда должен был это делать».

Например, финская сеть эко-магазинов связалась с Курьяненом и сообщила, что клиенты постоянно спрашивают продукт, хотя на тот момент единственной доступной вещью была целевая страница веб-сайта компании.

Родом из деревни

Изготовленные из силикона чашки Lunette от компании

Lune Group - это усовершенствованная версия продукта, который Курьянен опробовал в 2004 году. Они бывают двух размеров и разных цветов, имеют плоскую и короткую ножку и их легко содержать в чистоте. У Lunette также есть собственный ассортимент антибактериальных полотенец и чистящих средств.

Стаканы были запущены в производство в 2005 году. Сейчас 85 процентов бизнеса является международным, продукция продается в 40 странах и доступна по всему миру в интернет-магазине компании.

Крупнейшими рынками являются США, Франция, Германия и страны Северной Европы, причем Китай постоянно растет. Через интернет-магазин поступают заказы со всего мира.

«Иногда нам приходится использовать Google, чтобы узнать, куда мы отправляемся, поскольку мы, возможно, никогда не слышали об этом месте», - смеется Курджанен.

Несмотря на глобальный охват, штаб-квартира остается в небольшой деревне Юупайоки в центральной Финляндии.

Помимо самой чашки, в ассортименте Lunette есть вещи, которые помогают поддерживать ее в чистоте.Изображение: Lune Group

«Хорошо быть в деревне», - замечает Курьянен и снова смеется. «Во всяком случае, мы получаем очки сочувствия за то, что занимаемся международным бизнесом, но держимся подальше от города!»

Помимо Курьянен и ее мужа, в офисе в их доме работают семь сотрудников. Еще двое управляют дочерней компанией в США.

В Европе менструальные чаши считаются потребительским товаром. Однако в США и Австралии к ним относятся как к медицинским устройствам, что затрудняет выход на рынки. Тем не менее Курьянен считает эту классификацию хорошей вещью.

«Это обеспечивает стандарты безопасности и качества продукта», - отмечает она.

Части тела не ругательства

Ежедневно у 800 миллионов женщин в мире идут месячные. Это означает, что поток покупателей для Люнетт не иссякает - но также и то, что не каждый из этих 800 миллионов имеет доступ к менструальной чаше или другим средствам гигиены.

Вот почему у компании также есть социальная повестка дня в своем бизнесе.

Lune Group хочет внести свой вклад в повышение равенства и поддержать хорошее здоровье женщин с помощью своих менструальных чашек Lunette. Изображение: Lune Group

«До Люнетта я не понимал, какое огромное влияние периоды оказывают на женщин и равенство», - говорит Курьянен. «Теперь, когда у нас есть продукт, который может изменить мир к лучшему, было бы совершенно глупо не воспользоваться этой возможностью».

В бедных странах покупка гигиенических прокладок может означать меньше денег на еду для семьи, или женщины в период менструации могут быть не в состоянии работать, что, опять же, сказывается на финансах семьи.

«Изначально меня беспокоило, как эти женщины могут содержать свои менструальные чаши в чистоте. Потом я услышал, что некоторые девушки используют маленькие камни, чтобы блокировать кровоток, и понял, что наша чашка все еще в миллион раз лучше ».

Когда Люнетт раздает чашки через благотворительных партнеров, это не просто раздача бесплатного продукта. В чашке есть обучающие материалы о менструациях, а также о сексуальном и репродуктивном здоровье.

В западном мире Люнет работает с благотворительными организациями для бездомных.Глобальная проблема, с которой компания борется, - это стигма, связанная с периодом сотрудничества с такими партнерами, как шведский модный бренд Monki.

Например, названия частей женского тела не должны восприниматься как ругательства.

«Мы постоянно пытаемся расширить обсуждение и поговорить о вещах под их настоящими именами».

Обзор менструальной чаши

Lunette - откажитесь от тампонов, чтобы сэкономить $, окружающую среду и здоровье

Вы буквально станете лучшим человеком, отказавшись от пропитанных отбеливателем тампонов и прокладок для трусов и переключившись на использование менструальной чаши.
Это что-то душевное, мы бы хотели открыть для себя ГОДЫ назад. Чтобы вдохновить всех на переход, вы можете получить скидку 15% от Lunette, используя наш код STOKED15 или купив его на Amazon.

Как я мог так опоздать на эту вечеринку?

Мне вообще-то стыдно писать, что в 34 года я только открываю для себя менструальную чашу и переключаюсь на нее после целой жизни дорогих и вредных для окружающей среды тампонов. С другой стороны, мои друзья, как я выяснил, спросив, СЛЫШАЛИ ли они о менструальной чаше, используют их в течение многих лет.ГОДЫ! Почему женщины не говорят об этом? Мое смущение бесит. Этому нужно учить девочек в школах! Как я мог так опоздать на эту вечеринку? Если вы читаете эту статью, которая не знакома вам с революцией менструальной чаши, приготовьтесь к просветлению и, надеюсь, вдохновитесь, чтобы тоже переключиться.

Lunette Cup превзошел использование тампонов во всех видах деятельности, в которых мы его тестировали: серфинг, парусный спорт, подводное плавание с аквалангом, сноубординг и многодневный альпинизм .

Итак, вот в чем дело. Допустим, за всю жизнь вы начинаете менструальный цикл в 13 и заканчиваете в 55 и платите 8 долларов за коробку тампонов, вы потратите более 4000 долларов. Вы отправите более 12 000 тампонов на свалку или в канализацию (исходя из замены тампона каждые 4 часа в 5-дневном цикле). Не говоря уже о повышенном риске СТШ, а также о неприятных отбеливателях и химических веществах, которые попадают из тампонов в кровь через стенку матки. Да, и пластиковые аппликаторы, которые настолько чертовски бессмысленны, что в конечном итоге окажутся в океане или желудке кита в Юго-Восточной Азии, куда отправляется большая часть нашей переработанной пластмассы.Зачем подписываться на это, если есть альтернатива.

Изображение любезно предоставлено Люнеттом

Итак, периоды - это беспорядок : в финансовом, экологическом и эмоциональном плане. Хотя переход на менструальную чашу не спасет вас эмоционально, он окажет огромное влияние на окружающую среду и ощутимо скажется на вашем кошельке и, возможно, на вашем здоровье. Если вы такая же активная девушка, как я, это сделает вашу жизнь на свежем воздухе намного проще. Больше не нужно носить с собой пакеты для сэндвичей, чтобы вывозить окровавленные тампоны из отдаленной местности во время лыжных туров, или ужасную веревку тампона, свисающую с ваших плавок от бикини, как это хорошо отмечено в видео Серфер девушки Лорен Хилл "Pear Shaped".Менструальная чаша решает множество проблем с менструацией.

Я тестировал менструальную чашу Lunette - цены варьируются от 40 до 60 долларов США.

Ознакомьтесь с ближайшими к вам магазинами и интернет-магазинами. Если вы зайдете на Lunette.com, вы увидите местных розничных продавцов и будете перенаправлены на страницу ваших стран. Также на Amazon. Используйте код STOKED15, чтобы получить скидку 15% на любую покупку прямо в Lunette.

Как это работает?

Простое маленькое изобретение, менструальная чаша сделана из медицинского силикона и по форме похожа на подставку для яиц, с небольшим свисающим хвостиком (не похожим на полоску тампона!). Когда его вставляют, сжимая большой круглый ободок (я складываю свой на четыре части - см. Изображение ниже), он удобно располагается внутри вашей матки, а головка шейки матки выступает (и капает) в чашку. Чашка наполняется, и вы снимаете ее, потянув за маленький хвостик, чтобы чашка начала выдвигаться, и осторожно сжимая чашку двумя пальцами, чтобы полностью удалить ее. Чашка будет наполнена кровью, которую вы просто налейте в унитаз, а затем промойте водой или спиртовой салфеткой. Снова готов к использованию.Без отходов. Без проблем. Вы можете держать их около 10 часов, в отличие от тампонов, которые нужно снимать каждые 4-8 часов.

Как я вставляю чашку периода Люнетка

Как вставить и очистить менструальную чашу Lunette

Течь?

Менструальная чаша Lunette мне никогда не подходила: ни серфинг, ни сноуборд, ни альпинизм, ни подводное плавание с аквалангом. Но это может быть как-то связано с моим любопытством по поводу того, сколько у меня было «flow» , что приводило к частым 3-4-часовым очисткам во время сильного потока.Я всегда в нем спал. В глубинке я бы провел 10 часов, не опустошая его. Никаких протечек… и я бы сказал, что у меня расход от тяжелого до тяжелого / среднего. Тем не менее, все люди разные (формы, размеры, поток), и я знаю, что многие женщины сопровождают более тяжелые первые дни менструальными штанами, такими как Modibodi.

Это удобно?

Если вы вставите его правильно, а под правильным я имею в виду «воткните его прямо туда, », вы вряд ли заметите, что он там. Коллега по серфингу и всесторонняя легенда Софи Хеллиер, которая на своем веб-сайте написала несколько юмористических и убивающих табу статей, которые она весьма метко назвала «Чрезмерно честные обзоры продуктов» , упоминает свое открытие в «Обрезка стебля» .А также ее «заделанные половые губы» . Под обрезкой стебля она подразумевает отрезание маленького хвоста, о котором мы упоминали ранее. Половые губы у всех немного разной длины, поэтому при необходимости подрежьте их.

Стержень длиннохвостовой бит

Могу ли я заниматься серфингом, сноубордом, заниматься йогой и продолжать оставаться крутым при использовании чашки?

Это было моей главной заботой, и по этой причине я опоздал на 4 месяца с публикацией этого обзора. Я хотел испытать его во всех видах спорта, в любом климате и на всех уровнях дискомфорта (сейчас я пишу это во время 8-дневного плавания из Панамы на Галапагосские острова на борту небольшой 38-футовой парусной лодки - вы можете прочитать об этом причудливом приключении здесь! ). Чашка Люнетта превзошла использование тампонов в каждом из этих видов деятельности .

Сноубординг и альпинизм : Я мог вылить его в снег, очистить снегом, снова вставить его и вернуться к сноуборду или медленному катанию на лыжах в гору (также известный как сплитбординг). Никаких отходов, которые можно носить в кармане или продержаться в течение нескольких дней в кемпинге.

Yoga: Это было удобно, и я не заметил, что это было. Я не беспокоился, если я, человек позади меня, полностью видел утечку в моей промежности (не могу поверить, что я просто написал «утечка в моей промежности!»).

Серфинг: Именно здесь меня больше всего беспокоит. Будет ли он наполнен водой, и я буду сидеть на доске в луже собственной крови? Я бы стал ловить наживку для акулы? Сдвинется или вылезет наружу? Нет. Ничего из вышеперечисленного. Когда я вылил его, он не потреблял воды, в отличие от тампона, который нужно менять почти сразу из-за того количества морской воды, которое он впитывает.

Парусный спорт: У меня еще не начались месячные на лодке (в настоящее время я плыву из Панамы на Таити!), Поэтому я оставлю это другому члену экипажа Ксанте, также пользующемуся кубком Люнетта и первый помощник парусного судна «В поисках Авалона», который на момент написания статьи преодолел 9043 морских мили за 94 дня подряд на лодке. Посетите их канал YouTube, чтобы узнать о страсти к путешествиям или наводящих страх приключениях в море, в зависимости от вашего желания.

Как моряк на моей маленькой лодке «В поисках Авалона»; Я провожу в море от 4 до 30 дней подряд. Пачкать «Арсенальные комплекты», как их так ласково называл мой отец, гноиться в моем мусорном ведре в море - это последнее, что мне нужно. (Для тех из вас, кто не увлекается британским футболом; «Арсенал» - это команда Премьер-лиги, носящая красную одежду.) Менструальная чаша - единственный вариант.

Когда вы путешествуете по миру на парусе, вы становитесь очень бесполезным, и это сознание действительно является подарком.Я покупаю мягкие жести вместо пива в бутылках, избегаю пластмасс, таких как чума, и срываю любую лишнюю упаковку, прежде чем какие-либо предметы попадут в сосуд. Иметь безотходный вэдж - это действительно лучший лайфхак для моряка в море.

- Ксанте Хейс, первый помощник, судно находит Авалон

Так зачем переходить на менструальную чашу?

Менструальная чаша, подобная испытанной мною чаше Люнетта, является здоровой альтернативой использованию тампонов и прокладок. Они также значительно сокращают количество производимых вами отходов, не говоря уже о воздействии на окружающую среду выращивания хлопка для изготовления тампонов и последующей его отправке на склад рядом с вами. Это сэкономит вам деньги. Это чертовски понятно! Кроме того, во многих странах, таких как Индонезия (не на Бали) и Китай, тампоны даже недоступны, так что это также избавит вас от огромных хлопот. Я лично никогда не вернусь к использованию дорогих отбеленных тампонов и буду петь хвалу с горных вершин, особенно когда меня спросят в моей работе горным гидом: « Алекса, что мне делать с моим тампоном на этом? путешествовать пешком? ».Если вы мой друг и в настоящее время не участвуете в революции менструальных чаш, ожидайте от меня одну на свой день рождения или Рождество! Серьезно.

В то время как $ 39,99 долларов США поначалу могут показаться дорогостоящими затратами на небольшой кусок кремния, вы окупитесь за 5 или около того циклов и окажете себе и земле услугу. Итак, друзья, приобретите себе менструальную чашу и скажите всем, кого вы знаете (у кого есть периоды), чтобы тоже ее купили! Они меняют правила игры! (#Ilovepuns).

Используйте код STOKED15, чтобы получить скидку 15% на любую покупку напрямую в Lunette. Доставка по всему миру доступна с их веб-сайта. Также проверьте магазины и интернет-магазины рядом с вами. Если вы зайдете на Lunette.com, вы увидите местных розничных продавцов и будете перенаправлены на страницу ваших стран. Также доступно на Amazon.

Спасибо Люнет за то, что подарили нам менструальную чашу, предложили нашим читателям код скидки ( STOKED15 ) и ответили на все мои раздражающие вопросы о продукте! Нам не заплатили за написание этого обзора, и, как всегда, если он окажется отстойным, мы вам об этом скажем.Это не так. Качала <3

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
