Манометр измеряет: какое давление показывает манометр, устройство манометра и как им измерять

какое давление показывает манометр, устройство манометра и как им измерять

Ни одно современное здание не обходится без отопительной системы. А для ее стабильной и безопасной эксплуатации требуется точный контроль давления теплоносителя. Если давление в пределах гидравлического графика стабильное, то отопительная система работает нормально. Однако при ее повышении появляется риск разрыва трубопровода.

• Описание и назначение манометра
• Классификация приборов
• Устройство и принцип действия
• Маркировка по цвету
• Преимущества использования
• Класс точности прибора

Понижение давления также может привести к таким негативным последствиям, как, например, образование кавитации, то есть в трубопроводе образуются пузырьки воздуха, которые, в свою очередь, могут вызвать коррозию. Поэтому поддерживать нормальное давление крайне необходимо, и благодаря манометру это становиться возможным. Помимо отопительных систем такие приборы применяются в самых различных областях.

Описание и назначение манометра

Манометр представляет собой прибор, измеряющий уровень давления. Существуют такие виды манометров, которые применяются в самых разных отраслях, и, разумеется, для каждой из них предназначен свой манометр. Для примера можно взять барометр — прибор, предназначенный для измерения давления атмосферы. Они широко применяются в машиностроении, в сельском хозяйстве, в строительстве, в промышленности и в других сферах.

Эти приборы измеряют давление, и это понятие растяжимое, по крайней мере, и у этой величины также есть свои разновидности. Чтобы ответить на вопрос о том, какое давление показывает манометр, стоит рассмотреть этот показатель в целом. Это величина, определяющая отношение силы, действующей на единицу площади поверхности, перпендикулярно этой поверхности. Практически любой технологический процесс сопровождается этой величиной.

Виды давления:

• атмосферное — давление атмосферы земли, которое создается массой воздушного столба;
• абсолютное давление —это показатель, отсчет которого с учетом атмосферного, начинается с нуля;
• избыточное — под избыточным подразумевают разность двух показателей атмосферного и абсолютного;
• вакуум или, другими словами, разряженное — наоборот, представляет собой разницу абсолютного и атмосферной или барометрической величины;
• дифференциальное — это разность между двумя измеряемыми показателями, которые не имеют отношения к природным показателям.

Для измерения каждого из перечисленных выше видов показателей существуют определенные типы манометров.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

• приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
• приборы, измеряющие избыточное и абсолютное;
• вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
• напорометры, измеряют малое (до 40 кПа) избыточное давление;
• тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
• дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

По принципу действия они делятся на:

• жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
• пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
• мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;
• электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;
• дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

По назначению существуют такие виды манометров, как:

• общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
• кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
• ацетиленовые применяются для контроля избыточного давления ацетилена;
• эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
• судовые применяются в судах и морском транспорте;
• железнодорожные используются на железнодорожном транспорте;
• самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Маркировка по цвету

Манометры, измеряющие давление газа, имеют цветные корпуса, их специально окрашивают в различные цвета. Существует несколько основных цветов, которые используются для окрашивания корпуса. Как, например, манометры, которые измеряют давление кислорода, имеют корпус голубого цвета с условным обозначением О2, аммиачные манометры имеют корпус, окрашенный в желтый цвет, ацетиленовые — белого цвета, водородные — темно-зеленого, хлорные — серого. Приборы, измеряющие давление горючих газов, окрашиваются в красный цвет, а негорючих —черный.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

Что измеряет манометр и какое давление показывает © Геостарт

Ни одно современное здание не обходится без отопительной системы. А для ее стабильной и безопасной эксплуатации требуется точный контроль давления теплоносителя. Если давление в пределах гидравлического графика стабильное, то отопительная система работает нормально. Однако при ее повышении появляется риск разрыва трубопровода.

Понижение давления также может привести к таким негативным последствиям, как, например, образование кавитации, то есть в трубопроводе образуются пузырьки воздуха, которые, в свою очередь, могут вызвать коррозию. Поэтому поддерживать нормальное давление крайне необходимо, и благодаря манометру это становиться возможным. Помимо отопительных систем такие приборы применяются в самых различных областях.

Описание и назначение манометра

Манометр представляет собой прибор, измеряющий уровень давления. Существуют такие виды манометров, которые применяются в самых разных отраслях, и, разумеется, для каждой из них предназначен свой манометр. Для примера можно взять барометр — прибор, предназначенный для измерения давления атмосферы. Они широко применяются в машиностроении, в сельском хозяйстве, в строительстве, в промышленности и в других сферах.

Эти приборы измеряют давление, и это понятие растяжимое, по крайней мере, и у этой величины также есть свои разновидности. Чтобы ответить на вопрос о том, какое давление показывает манометр, стоит рассмотреть этот показатель в целом. Это величина, определяющая отношение силы, действующей на единицу площади поверхности, перпендикулярно этой поверхности. Практически любой технологический процесс сопровождается этой величиной.

Виды давления:

• атмосферное — давление атмосферы земли, которое создается массой воздушного столба;
• абсолютное давление —это показатель, отсчет которого с учетом атмосферного, начинается с нуля;
• избыточное — под избыточным подразумевают разность двух показателей атмосферного и абсолютного;
• вакуум или, другими словами, разряженное — наоборот, представляет собой разницу абсолютного и атмосферной или барометрической величины;
• дифференциальное — это разность между двумя измеряемыми показателями, которые не имеют отношения к природным показателям.

Для измерения каждого из перечисленных выше видов показателей существуют определенные типы манометров.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

• приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
• приборы, измеряющие избыточное и абсолютное;
• вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
• напорометры, измеряют малое (до 40 кПа) избыточное давление;
• тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
• дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

По принципу действия они делятся на:

• жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
• пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
• мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;
• электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;
• дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

По назначению существуют такие виды манометров, как:

• общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
• кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
• ацетиленовые применяются для контроля избыточного давления ацетилена;
• эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
• судовые применяются в судах и морском транспорте;
• железнодорожные используются на железнодорожном транспорте;
• самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Маркировка по цвету

Манометры, измеряющие давление газа, имеют цветные корпуса, их специально окрашивают в различные цвета. Существует несколько основных цветов, которые используются для окрашивания корпуса. Как, например, манометры, которые измеряют давление кислорода, имеют корпус голубого цвета с условным обозначением О2, аммиачные манометры имеют корпус, окрашенный в желтый цвет, ацетиленовые — белого цвета, водородные — темно-зеленого, хлорные — серого. Приборы, измеряющие давление горючих газов, окрашиваются в красный цвет, а негорючих —черный.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100 . Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

Что такое манометр?

Манометры, которые представляют собой устройства для измерения внутреннего давления среды в системе, являются одними из наиболее часто используемых инструментов на любом промышленном объекте. Измерение давления, наряду с измерением температуры, является одним из наиболее важных измерений для работы в самых разных областях, особенно в промышленности, и имеет важное значение для обеспечения как качества продукта, так и безопасности объекта и его персонала.

Манометры используются для контроля и контроля давления, что часто необходимо в промышленной обработке. Без манометров промышленные технологические системы были бы непредсказуемыми и ненадежными.

Манометры используются профессионалами отрасли для устранения неполадок гидродинамических машин, которые предназначены для работы в заданном диапазоне давления. При правильно установленных манометрах утечки и нежелательные изменения давления можно отслеживать и немедленно устранять.

Типы манометров и принципы их работы

Часто термины «манометр», «датчик», «преобразователь» и «преобразователь» взаимозаменяемы. Термин «манометр» обычно относится к автономному индикатору, который преобразует обнаруженное технологическое давление в механическое движение стрелки. Манометры могут быть механическими или цифровыми.

В первых манометрах в качестве датчиков использовались гибкие элементы. При изменении давления гибкий элемент перемещался, и это движение использовалось для вращения стрелки перед циферблатом. В этих механических датчиках давления трубка Бурдона, диафрагма или сильфонный элемент обнаруживали технологическое давление и вызывали соответствующее движение.

Аналоговые манометры

Аналоговый манометр

Аналоговые манометры используют иглу для индикации давления на циферблатной шкале. Эти типы датчиков уже более ста лет являются основным промышленным продуктом, они недороги, просты в использовании и не требуют источника питания для работы.

Однако аналоговые манометры являются механическими и, как таковые, подвержены повреждениям и требуют либо постоянного обслуживания, либо регулярной замены, что может увеличить общие эксплуатационные расходы. Точность также может быть проблемой для аналоговых манометров. Переменные приложения, такие как механическая вибрация или суровые полевые условия, могут привести к неточным показаниям.

Трубка Бурдона

Рис. 1. Конструкции с трубкой Бурдона

Манометры с трубкой Бурдона основаны на том принципе, что изогнутая трубка имеет тенденцию выпрямляться под действием давления. Трубка соединена со стрелкой так, чтобы колебания давления отображались на калиброванной шкале на циферблате. Этот тип аналогового манометра очень хорошо подходит для большинства применений, особенно для средних и очень высоких давлений.

Мембрана или сильфон

Рис. 2. Конструкции мембран датчика давления

Сильфонные манометры содержат эластичный элемент, который расширяется и сжимается в ответ на изменения давления. Внутренний сильфон соединен со стрелкой, так что колебания давления отображаются на циферблате. Эти типы аналоговых манометров являются отличным решением при измерении диапазонов давления ниже идеального для манометров с трубкой Бурдона.

Цифровые манометры

Цифровой манометр

Цифровые манометры, которые становятся все более популярными, дают быстрые результаты с четкими показаниями и очень высокой точностью. Эти датчики гораздо более долговечны, чем аналоговые датчики, и способны работать в экстремальных условиях с сильной механической вибрацией.

Кроме того, цифровые манометры остаются откалиброванными в течение более длительного периода времени и намного более точны, чем аналоговые датчики.

Еще одним огромным преимуществом цифровых манометров являются данные, которые они могут предоставлять. Эти типы датчиков могут отправлять результаты на компьютеры, регистраторы данных и другие инструменты для анализа. Цифровые манометры идеально подходят для очень низких давлений или небольших инкрементных изменений давления, которые невозможно определить с помощью аналогового манометра.

Цифровые манометры также обеспечивают больший контроль — часто можно менять единицы измерения, записывать минимальные и максимальные данные, можно добавлять подсветку, а некоторые DPG даже имеют аварийную сигнализацию.

Тензодатчик

Приложенное давление вызывает деформацию диафрагмы, которая соединена с тензодатчиком, который показывает изменение сопротивления при растяжении. Давление определяется изменением выходного напряжения, которое пропорционально изменению сопротивления тензодатчика.

Пьезоэлектрический

Пьезоэлектрические кристаллы генерируют электрический заряд при деформации. Деформация, возникающая из-за нагрузки на диафрагму, преобразуется в электрический заряд, пропорциональный давлению.

Пьезоэлектрический

Пьезоэлектрические кристаллы генерируют электрический заряд при деформации. Деформация, возникающая из-за нагрузки на диафрагму, преобразуется в электрический заряд, пропорциональный давлению.

Как выбрать манометр

Чтобы понять, какой манометр следует использовать для конкретного применения, необходимо понимать различные типы давления.

Типы давления

Все давления измеряются по отношению к эталонному давлению. Разница в типах давления заключается в том, как определяется эталонное давление.

Манометрическое давление – фунт/кв. дюйм изб. Давление, измеренное по отношению к местному атмосферному давлению. Этот тип давления имеет нулевую привязку к давлению окружающего воздуха (или атмосферному), что означает, что манометрическое давление включает в себя давление от веса атмосферы. Из-за этого манометрическое давление зависит от высоты над уровнем моря, а также от погодных условий.

Абсолютное давление Абсолютное давление – это давление относительно идеального вакуума.

Дифференциальное давление – psi Дифференциальное давление – это измерение давления между двумя точками давления. В то время как любое давление в основном является дифференциальным – манометрическое давление связано с атмосферным давлением, а абсолютное давление – с вакуумом – дифференциальное давление измеряет давление, когда показания и эталонные значения являются переменными.

Составное манометрическое давление Составное давление измеряет как положительное, так и отрицательное (вакуумное) давление.

• Что такое манометры
• Типы манометров

Манометрическое давление, абсолютное давление и измерение давления

Цели обучения

К концу этого раздела вы сможете:

• Давать определение манометрическому и абсолютному давлению.
• Понимание работы барометров-анероидов и барометров с открытой трубкой.

Если вы прихрамываете на заправочную станцию ​​с почти спущенной шиной, вы заметите, что манометр на авиалинии показывает почти ноль, когда вы начинаете заправлять ее. На самом деле, если бы в вашей шине была зияющая дыра, датчик показал бы ноль, даже если в шине существует атмосферное давление. Почему манометр показывает ноль? Здесь нет никакой тайны. Шинные манометры просто предназначены для чтения нуля при атмосферном давлении и положительного значения, когда давление выше атмосферного.

Точно так же атмосферное давление добавляется к кровяному давлению в каждой части системы кровообращения. (Как отмечено в принципе Паскаля, общее давление в жидкости представляет собой сумму давлений из разных источников — здесь сердца и атмосферы.) Но атмосферное давление не оказывает чистого влияния на кровоток, поскольку оно увеличивает давление на выходе. сердца и вернуться в него тоже. Важно, сколько больше артериального давления, чем атмосферное давление. Таким образом, измерения артериального давления, как и давления в шинах, производятся относительно атмосферного давления.

Короче говоря, манометры очень часто игнорируют атмосферное давление, то есть показывают ноль при атмосферном давлении. Поэтому мы определяем манометрическое давление как давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.

Манометрическое давление

Манометрическое давление — это давление относительно атмосферного давления. Манометрическое давление является положительным для давлений выше атмосферного давления и отрицательным для давлений ниже его.

Фактически, атмосферное давление добавляется к давлению в любой жидкости, не заключенной в жесткий контейнер. Это происходит из-за принципа Паскаля. Полное давление, или абсолютное давление , является, таким образом, суммой манометрического давления и атмосферного давления: P _abs  =  P _g  +  P _atm where P _abs is absolute pressure, P _g is gauge pressure, and P _atm is atmospheric давление. Например, если ваш манометр показывает 34 фунта на квадратный дюйм (фунт на квадратный дюйм), то абсолютное давление равно 34 фунта на квадратный дюйм плюс 14,7 фунта на квадратный дюйм ( P _атм в фунтах на квадратный дюйм) или 48,7 фунтов на квадратный дюйм (эквивалентно 336 кПа).

Абсолютное давление

Абсолютное давление представляет собой сумму манометрического и атмосферного давления.

По причинам, которые мы рассмотрим позже, в большинстве случаев абсолютное давление в жидкостях не может быть отрицательным. Жидкости толкают, а не тянут, поэтому наименьшее абсолютное давление равно нулю. (Отрицательное абсолютное давление — это притяжение.) Таким образом, наименьшее возможное манометрическое давление равно P _g = − P _атм (это делает P _абс. нулем). Нет теоретического предела тому, насколько большим может быть манометрическое давление.

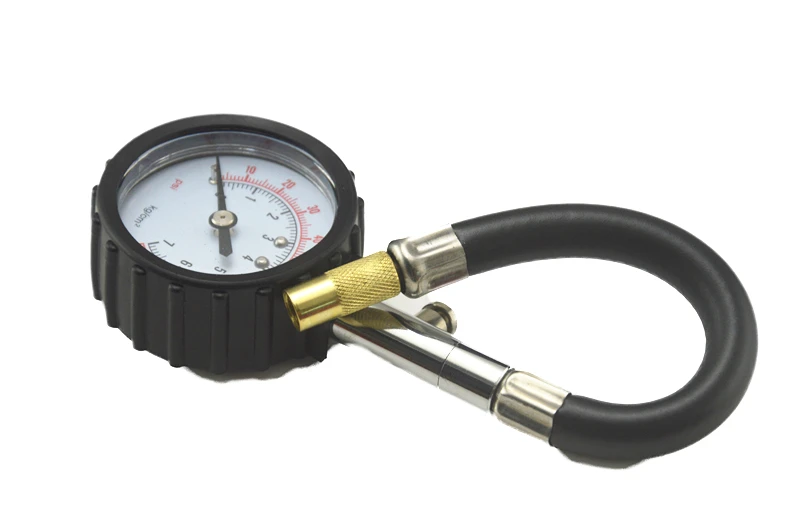

Существует множество устройств для измерения давления, от шинных манометров до манжет для измерения артериального давления. Принцип Паскаля имеет большое значение в этих устройствах. Неизменная передача давления через жидкость позволяет точно измерять давление на расстоянии. Дистанционное зондирование часто более удобно, чем помещение измерительного прибора в систему, например в артерию человека. На рис. 1 показан один из многих типов механических манометров, используемых сегодня. Во всех механических манометрах давление приводит к силе, которая преобразуется (или преобразуется) в некоторый тип показаний.

Рис. 1. Этот манометр-анероид использует гибкий сильфон, соединенный с механическим индикатором для измерения давления.

Целый класс манометров использует свойство, согласно которому давление, обусловленное весом жидкости, определяется как P  =  hρg . Рассмотрим, например, U-образную трубку, показанную на рис. 2. Эта простая трубка называется манометр . На рисунке 2(а) обе стороны трубы открыты для атмосферы. Таким образом, атмосферное давление давит на каждую сторону одинаково, поэтому его эффект нейтрализуется. Если жидкость глубже с одной стороны, давление на более глубокой стороне больше, и жидкость течет с этой стороны до тех пор, пока глубины не сравняются.

Давайте рассмотрим, как манометр используется для измерения давления. Предположим, что одна сторона U-образной трубки соединена с каким-либо источником давления P _abs , таким как игрушечный воздушный шар на рис. 2(b) или упакованная под вакуумом банка из-под арахиса, показанная на рис. 2(c). Давление передается на манометр в неизменном виде, и уровни жидкости уже не равны. На рис. 2(b) P _абс. больше атмосферного давления, тогда как на рис. 2(c) P _абс. меньше атмосферного давления. В обоих случаях P _абс отличается от атмосферного давления на величину hρg , где ρ — плотность жидкости в манометре. На рисунке 2(b) P _абс может поддерживать столб жидкости высотой h , поэтому он должен оказывать давление на hρg больше, чем атмосферное давление (манометрическое давление P _g равно положительный). На рисунке 2(c) атмосферное давление может поддерживать столб жидкости высотой ч , и поэтому P _абс меньше атмосферного давления на величину hρg (манометрическое давление P _г отрицательно). Манометр с одной стороной, открытой в атмосферу, является идеальным устройством для измерения манометрического давления. Манометрическое давление равно P _г = л.с.г и находится путем измерения ч .

Рис. 2. Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и будет течь с более глубокой стороны. (b) Положительное манометрическое давление P _g  = hρg, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Точно так же атмосферное давление больше отрицательного манометрического давления P _g на величину hρg. Жесткость банки предотвращает передачу атмосферного давления на арахис.

Ртутные манометры часто используются для измерения артериального давления. На плечо надевается надувная манжета, как показано на рис. 3. Сжимая грушу, человек, производящий измерение, оказывает давление, которое без уменьшения передается как на основную артерию руки, так и на манометр. Когда это приложенное давление превышает кровяное давление, кровоток ниже манжеты прекращается. Затем человек, выполняющий измерение, медленно снижает приложенное давление и прислушивается к возобновлению кровотока. Артериальное давление пульсирует из-за насосной деятельности сердца, достигая максимума, называемого систолическое давление , а минимум, называемый диастолическим давлением , при каждом сердечном сокращении. Систолическое давление измеряют, отмечая значение ч , когда кровоток впервые начинается при снижении давления в манжете. Диастолическое давление измеряют, отмечая ч , когда кровь течет без перерыва. Типичное кровяное давление молодого человека поднимает ртутный столбик на высоту 120 мм при систолическом и 80 мм при диастолическом. Это обычно указывается как 120 на 80 или 120/80. Первое давление соответствует максимальному выбросу сердца; второй обусловлен эластичностью артерий при поддержании давления между ударами. Плотность ртутной жидкости в манометре в 13,6 раза больше, чем воды, поэтому высота жидкости будет 1/13,6 высоты водяного манометра. Эта уменьшенная высота может затруднить измерения, поэтому ртутные манометры используются для измерения более высоких давлений, таких как кровяное давление. Плотность ртути такова, что 1,0 мм рт. ст. = 133 Па.

Систолическое давление

Систолическое давление — это максимальное кровяное давление.

Диастолическое давление

Диастолическое давление – это минимальное кровяное давление.

Рис. 3. При рутинном измерении артериального давления на плечо на уровне сердца накладывается надувная манжета. Кровоток определяется непосредственно под манжетой, и соответствующие значения давления передаются на ртутный манометр. (кредит: фото армии США, сделанное специалистом Micah E. Clare4TH BCT)

Пример 1. Расчет высоты мешка для внутривенных вливаний: кровяное давление и внутривенные вливания

Внутривенные вливания обычно осуществляются с помощью силы гравитации. Предполагая, что плотность вводимой жидкости составляет 1,00 г/мл, на какой высоте следует расположить мешок для внутривенных вливаний над точкой входа, чтобы жидкость только попала в вену, если артериальное давление в вене на 18 мм рт. ст. выше атмосферного давления ? Предположим, что мешок для внутривенных вливаний является складным.

Стратегия для (а)

Чтобы жидкость сразу попала в вену, ее давление на входе должно превышать кровяное давление в вене (на 18 мм рт. ст. выше атмосферного давления). Поэтому нам нужно найти высоту жидкости, которая соответствует этому манометрическому давлению.

Решение

Сначала нам нужно преобразовать давление в единицы СИ. Поскольку 1,0 мм рт.ст. = 133 Па,

[латекс]P=\text{18 мм рт.ст.}\times \frac{\text{133 Па}}{1,0 \text{мм рт.ст.}}=\text{2400 Па} \\[/latex]

Перестановка 9{2}\right)}\\ & =& \text{0,24 м.}\end{array}\\[/latex]

Обсуждение

Мешок для внутривенных вливаний должен располагаться на высоте 0,24 м над точкой входа в руку, чтобы жидкость просто попала в руку. Как правило, мешки для внутривенных вливаний размещают выше этого. Вы, возможно, заметили, что пакеты, используемые для сбора крови, располагаются ниже донора, чтобы кровь могла легко течь из руки в мешок, что является противоположным направлением потока, чем требуется в представленном здесь примере.

Барометр — это прибор для измерения атмосферного давления. Ртутный барометр показан на рисунке 4. Этот прибор измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке почти чистый вакуум. Высота ртутного столба такова, что hρg = P _атм . Когда атмосферное давление меняется, столбик ртути поднимается или опускается, что дает синоптикам важные подсказки. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление меняется с высотой. Ртутные барометры и манометры настолько распространены, что для измерения атмосферного давления и кровяного давления часто используются единицы мм рт. В таблице 1 приведены коэффициенты пересчета для некоторых наиболее часто используемых единиц измерения давления.

Рисунок 4. Ртутный барометр измеряет атмосферное давление. Давление из-за веса ртути, hρg , равно атмосферному давлению. Атмосфера способна поднять ртуть в трубке на высоту х , потому что давление над ртутью равно нулю.

Таблица 1. Коэффициенты пересчета для различных единиц измерения давления

Преобразование в Н/м 2 (Па)	Преобразование из атм
1,0 атм = 1,013 × 10 5 Н/м 2	1,0 атм = 1,013 × 10 5 Н/м 2
1,0 дин/см 2 = 0,10 Н/м 2	1,0 атм = 1,013 × 10 6 дин/см 2
1,0 кг/см 2 = 9,8 × 10 4 Н/м 2	1,0 атм = 1,013 кг/см 2
1,0 фунт/дюйм. 2 = 6,90 × 10 3 Н/м 2	1,0 атм = 14,7 фунта/дюйм. 2
1,0 мм рт.ст. = 133 Н/м 2	1,0 атм = 760 мм рт.ст.
1,0 см рт.ст. = 1,33 × 10 3 Н/м 2	1,0 атм = 76,0 см рт.ст.
1,0 см воды = 98,1 Н/м 2	1,0 атм = 1,03 × 10 3 см воды
1,0 бар = 1,000 × 10 5 Н/м 2	1,0 атм = 1,013 бар
1,0 мбар = 1,000 × 10 2 Н/м 2	1,0 атм = 1013 миллибар

Резюме раздела

• Манометрическое давление — это давление относительно атмосферного давления.
• Абсолютное давление представляет собой сумму манометрического и атмосферного давления.
• Манометр-анероид измеряет давление с помощью сильфонно-пружинного устройства, соединенного со стрелкой калиброванной шкалы.
• Манометры с открытой трубкой имеют U-образную форму трубок, один конец которой всегда открыт. Используется для измерения давления.
• Ртутный барометр — прибор для измерения атмосферного давления.

Концептуальные вопросы

1. Объясните, почему жидкость достигает одинакового уровня по обе стороны манометра, если обе стороны открыты для атмосферы, даже если трубки имеют разный диаметр.

2. На рис. 3 показано, как выполняется обычное измерение артериального давления. Влияет ли на измеряемое давление понижение манометра? Каков эффект поднятия руки выше плеча? Каков эффект наложения манжеты на бедро, когда человек стоит? Объясните свои ответы с точки зрения давления, создаваемого весом жидкости.

3. Учитывая величину типичного артериального давления, почему для этих измерений используются ртутные, а не водяные манометры?

Задачи и упражнения

1. Найдите манометрическое и абсолютное давление в баллоне и банке с арахисом, показанные на рисунке 2, при условии, что манометр, подключенный к баллону, использует воду, а манометр, подключенный к банке, содержит ртуть. Выразите в единицах измерения сантиметры воды для воздушного шара и миллиметры ртутного столба для банки, взяв 9.0097 ч = 0,0500 м для каждого.

Рис. 2. Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и будет течь с более глубокой стороны. (b) Положительное манометрическое давление P _g = hρg , передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Точно так же атмосферное давление больше, чем отрицательное манометрическое давление P _г на количество л.с.г . Жесткость банки предотвращает передачу атмосферного давления на арахис.

2. (a) Преобразуйте нормальные показания артериального давления 120 на 80 мм рт.ст. в ньютоны на квадратный метр, используя соотношение для давления из-за веса жидкости [латекс]\left(P={h\rho g}\ справа)\\[/latex], а не коэффициент преобразования. б) Обсудите, почему артериальное давление у младенца может быть ниже, чем у взрослого. В частности, рассмотрите меньшую высоту, на которую необходимо перекачивать кровь.

3. Какой высоты должен быть заполненный водой манометр для измерения артериального давления до 300 мм рт.ст.?

4. Скороварки существуют уже более 300 лет, хотя в последние годы их использование сильно сократилось (ранние модели имели неприятную привычку взрываться). Какое усилие должны выдерживать защелки, удерживающие крышку на скороварке, если круглая крышка имеет диаметр 25,0 см и манометрическое давление внутри составляет 300 атм? Весом крышки пренебречь.

5. Предположим, вы измеряете артериальное давление у стоящего человека, надев манжету на его ногу на 0,500 м ниже сердца. Вычислите давление, которое вы бы наблюдали (в единицах мм рт.ст.), если бы давление в сердце было 120 на 80 мм рт.ст. Предположим, что нет потери давления из-за сопротивления в системе кровообращения (разумное предположение, поскольку крупные артерии большие).

6. Подводная лодка села на мель на дне океана с люком на глубине 25,0 м от поверхности. Рассчитайте усилие, необходимое для открытия люка изнутри, если он круглый и имеет диаметр 0,450 м. Давление воздуха внутри подводной лодки 1,00 атм.

7. Предполагая, что шины велосипеда абсолютно гибкие и выдерживают вес велосипеда и велосипедиста только за счет давления, рассчитайте общую площадь шин, соприкасающихся с землей. Велосипед плюс водитель имеет массу 80,0 кг, а манометрическое давление в шинах 3,50 × 10 ⁵ Па

Глоссарий

абсолютное давление:

сумма манометрического давления и атмосферного давления

диастолическое давление:

минимальное артериальное давление в артерии

манометрическое давление:

давление относительно атмосферного давления

систолическое давление:

максимальное артериальное давление в артерии

Выбранные решения проблем и упражнений

1.
