Микрометр окулярный винтовой АМ-9-2 — SCOPICA

МИКРОМЕТР ОКУЛЯРНЫЙ ВИНТОВОЙ АМ-9-2

Микрометр окулярный винтовой АМ-9-2 является принадлежностью к микроскопу и служит для измерения линейных размеров объектов, рассматриваемых в микроскоп.

АМ-9-2 состоит из 15-кратного компенсационного окуляра с диоптрийной наводкой в пределах +5 диоптрий и отсчетного механизма.

В фокальной плоскости окуляра расположена неподвижная шкала с ценой деления в 1 мм и подвижная сетка е перекрестием.

Подвижная сетка перемещается от вращения микрометренного винта, причем целые миллиметры отсчитываются по неподвижной шкале, а сотые доли миллиметра по барабану микрометренного винта.

Пределы измерения — от 0 до 8 мм.

Изготовитель: Государственный Союзный Завод, СССР (Россия)

ОПИСАНИЕ КОНСТРУКЦИИ

Рис. 1

Микрометр окулярный винтовой АМ-9-2 состоит из кожуха 1, основания 2 с хомутом, который надевается на тубус микроскопа и закрепляется винтом 4 с накаткой, компенсационного окуляра 3 с диоптрийным механизмом, шкалы 5 в оправе, которая укреплена в кожухе 1, от-счетного приспособления, состоящего из винта 6, ограничительной гайки 7, отсчетного барабана 8 и ползуна 9 с сеткой 10.

Рис. 2

РАБОТА С ПРИБОРОМ

Отсчет по шкалам микрометра окулярного винтового

Микрометром окулярным винтовым АМ-9-2 производится измерение величины изображения объекта.

В фокальной плоскости окуляра микрометра AM-9-2 расположена неподвижная стеклянная пластинка со шкалой (от 0 до 8 мм), каждое деление которой равно 1 мм. В этой же плоскости расположена вторая подвижная стеклянная пластинка с перекрестием и индексом в виде рисок (рис. 3). Эта пластинка связана с точным микрометренным винтом так, что при вращении микрометренного винта перекрестие и риски перемещаются в поле зрения окуляра относительно неподвижной шкалы.

Рис. 3

Шаг винта равен 1 мм. Таким образом, при повороте барабана винта на один оборот риски и перекрестие в поле зрения окуляра переместятся на, одно деление шкалы. Следовательно, неподвижная шкала в поле зрения служит для отсчета полных оборотов барабана винта, т. е. для отсчета полных миллиметров перемещения перекрестия окуляра. Барабан винта разделен на 100 частей. Следовательно, поворот барабана на одно деление соответствует перемещению перекрестия на 0,01 мм. Таким образом, шкала барабана служит для отсчета сотых долей миллиметра. Полный отсчет по шкалам окулярного микрометра складывается из отсчета по неподвижной шкале и отсчета по барабану винта.

Отсчет по неподвижной шкале в поле зрения определяется положением рисок, т. е. подсчитывается, на сколько полных делений шкалы переместились риски, считая от нулевого деления шкалы.

Отсчет по барабану микрометренного винта производится точно так же, как и на обычном микрометре, т. е. определяют, какое деление шкалы барабана приходится против индекса, расположенного на неподвижном патрубке винта.

Допустим, что риски в поле зрения расположены между 5 и 6 делениями шкалы в поле зрения окуляра, а индекс барабана приходится против деления 35 шкалы барабана. Тогда в поле зрения по шкале окуляра отсчитываем полные миллиметры и видим, что риски не дошли, до 6-го деления; следовательно, отсчет будет 5,00 мм.

Так как цена одного деления шкалы барабана равна 0,01 мм, то отсчет по барабану будет 0,01 мм * 35 = 0,35 мм.

Полный отсчет по шкалам окуляра будет 5,00 мм + 0,35 мм = 5,35 мм.

Измерение увеличения объектива микроскопа

Для измерения линейного увеличения объектива микроскопа применяется объект-микрометр (ОМО или ОМП), который устанавливается на столик микроскопа. Окулярный микрометр АМ-9-2 надевается на окулярную трубку тубуса микроскопа до упора и закрепляется на ней винтом 4 (рис. 1). Если тубус микроскопа выдвижной, то следует установить выбранную длину тубуса.

После этого, вращая окуляр 3 за накатанную часть, установить его на резкость изображения перекрестия. Сфокусировать тубус на резкость изображения шкалы объект-микрометра, и после этого приступить к измерению увеличения объектива.

По шкале объект-микрометра взять некоторое число делений, укладывающихся в 2/3 поля зрения окуляра. Не рекомендуется при измерении пользоваться всем полем зрения окуляра, так как на краю поля качество изображения несколько хуже, чем в центральной части.

Для удобства измерения объект-микрометр установить так, чтобы нулевой штрих его шкалы был расположен на расстоянии 1/3 радиуса поля зрения от края. После этого, наблюдая в окуляр, вращением барабана по часовой стрелке подвести центр перекрестия окуляра до совпадения с изображением нулевого штриха шкалы объект-микрометра и сделать по шкалам окулярного микрометра отсчет.

Наблюдая в окуляр, вращением барабана по часовой стрелке подвести центр перекрестия до совпадения с изображением штриха, который расположен приблизительно на расстоянии 1/3 радиуса поля зрения от края, и сделать второй отсчет по шкалам окулярного микрометра. Подсчитать число делений шкалы объект-микрометра, принятых при измерении, вычислить разность отсчетов по шкалам окулярного микрометра и данные подставить в формулу:

β = ( II — I ) / z * a

где:

• β -— линейное увеличение объектива,
• II-I — разность двух отсчетов по шкалам окулярного микрометра,
• z — число делений объект-микрометра, принятых при измерении,
• a — цена одного деления шкалы объект-микрометра.

Пример. Первый отсчет по окулярному микрометру равен 2,50 мм, второй отсчет равен 6,35 мм, число делений шкалы объект-микрометра, принятое при измерении, равно z=25. Цена одного деления шкалы объект-микрометра равна а=0,01 мм.

Тогда:

β = ( 6,35 мм — 2,50 мм ) / 25 * 0,01 = 3,85 / 0,25 = 15,4x

Следовательно, увеличение объектива будет 15,4x.

Измерение величины объектов

Определив увеличение объектива, можно приступить к измерению объектов, рассматриваемых в микроскоп.

Для этого следует снять со столика микроскопа объект-микрометр и поместить на era место измеряемый объект.

Тубус микроскопа сфокусировать на резкость изображения объекта; после этого можно приступить к измерению величины изображения в плоскости перекрестия окулярного микрометра АМ-9-2. Для измерения необходимо, наблюдая в окуляр и вращая барабан по часовой стрелке, подвести центр перекрестия до совмещения с краем изображения объекта, и по шкалам микрометра сделать первый отсчет.

Таким, же образом подвести перекрестие до его совмещения с изображением второго края объекта, и сделать второй отсчет по шкалам микрометра. Вычислить разность отсчетов, которая определяет величину изображения объекта. Чтобы определить величину самого объекта, необходимо полученную разность разделить на линейное увеличение объектива, которое определяется по формуле из раздела «Измерение увеличения объектива микроскопа» данного описания.

Пример. Отсчет по шкалам окулярного микрометра AM-9-2 при совмещении перекрестия с одним краем изображения объекта — 1,65 мм, с другим краем — 6,34 мм, разность — 4,69 мм, увеличение объектива — 15,4x. Тогда искомая величина объекта будет равна:

t = 4,69 мм / 15,4 = 0,305 мм.

Иногда вычисление величины объекта удобно производить следующим образом.

Определяется по формуле, чему соответствует в плоскости объекта перемещение перекрестия при повороте винта на одно деление-барабана:

E = 0,01 мм / β

где:

• E — цена одного деления шкалы барабана в плоскости объекта,
• 0,01 — перемещение перекрестия окуляра при повороте винта на одно деление шкалы барабана,
• β — линейное увеличение объектива.

Например, при увеличении объектива 15,4x имеем:

E = 0,01 / 15,4 = 0,000649 ≈ 0,00065 мм

Тогда величина измеряемого объекта вычисляется по формуле:

t = E * (II — I)

где (II — I) — разность отсчетов по шкалам окулярного микрометра АМ-9-2 (берется в абсолютных делениях барабана).

Для примера вычислим размер объекта по данным измерения предыдущего примера:

t = 0,00065 * (634 — 165 ) = 0,00065 * 469 мм = 0,305 мм.

ВЕС И ГАБАРИТЫ

• Вес в рабочем положении . . . 212 г.
• Вес в Футляре . . . 380 г.
• Габариты в рабочем положении . . . 60X45X80 мм.
• Габариты футляра . . .  48X92X120 мм.

Поверка микрометра по ГОСТ цена от 1500 руб.

Стоимость может изменяться в зависимости от модели прибора
Срок выполнения работ: 2-7 рабочих дней (после поступления оплаты)



Счёт за 20 минут

Сроки выполнения работ – от 1 дня

Персональный менеджер

Квалифицированные специалисты

Новейшее оборудование
для поверки и калибровки СИ

Что такое поверка микрометров?

Поверка микрометра – совокупность операций, выполняемых в целях подтверждения соответствия средства измерения метрологическим требованиям.

Сами операции поверки указаны в описании типа и методике поверки на конкретный тип средства измерения.

Первичная поверка микрометров делатся при выпуске средства измерения с производства, после ремонта, настройки/юстировки.

Периодическая поверка микрометра осуществляется в процессе эксплуатации согласно межповерочному интервалу.

Какие микрометры можно поверить – указано в информационном фонде АРШИН утвержденных типов средств измерений. Поверка возможна когда средоство измерения является утвержденным типом, внесен в госреестр СИ и выпущен в срок действия Сертификата.

Результатом поверки является заключение о годности или отбраковка прибора. Соответствующая запись о признании средства измерения годными/бракованными, в соответствии с приказом Минпромторга РФ от 31 июля 2020 г. №2510 и ФЗ-102, вносится в Федеральный информационный фонд “ФИГС АРШИН”



Поверка микрометров в лаборатории (с привозом)

Наша лаборатория аккредитована Федеральной службой аккредитации на право оказания услуг по поверке и калибровке микрометра до 2000мм любого типа.


• Вставки резьбовые к микрометрам

• Меры установочные к микрометрам

• Микрометры гладкие МК

• Микрометры рычажные МР

• Микрометры со вставками МВМ, МВТ, МВТЦ

• Микрометры листовые МЛ

• Микрометры трубные МТ

• Микрометры зубомерные МЗ

• Микрометрические головки МГ

• Микрометры для измерения толщины проволоки МП

• Микрометры призматические МТИ, МПИ, МСИ



Срок поверки/калибровки составляет от 2 до 7 рабочих дней.

Возможно срочное выполнение работ.

Скидки при большом объеме заказа.


Заказать счет, или узнать стоимость поверки/калибровки микрометров и других приборов. Вы можете написав на почту [email protected] , или позвонив по телефону 8 (495) 774-92-72

Срочное выполнение работ до 5 рабочих дней: +50% к стоимости услуг.
Срочное выполнение работ до 1-3 дней: +100% к стоимости услуг.
Срочное выполнение работ до 2-6 часов (если позволяет методика поверки): +150% к стоимости услуг.


Поверка микрометров с выездом

Выезд оговаривается с менеджером отдельно, и зависит от количества поверяемого оборудования. На объект Заказчика выезжает аттестованный метролог для осуществления процедуры поверки.

Цена за выезд на поверку микрометра высчитывается из трудо- и времязатрат поверителя, удаленности места проведения работ от лаборатории, количества единиц оборудования и может отличаться от цены поверки проводимой на территории лаборатории.


Цены на оказание услуг по поверке/калибровке микрометров

Цены могут варьироваться в зависимости от количества приборов, места и удаленности проведения работ. Для уточнения Вашей цены на поверку свяжитесь с менеджером, или отправьте заявку по почте.



Инструмент микрометрический

(0 – 2000) мм

КТ 1, 2 ПГ ± (1 – 40) мкм



Лаборатория работает более 20 лет и даёт Вам гарантию лучшей цены.

Обратитесь к нам с имеющимся предложением и мы предоставим Вам лучшую цену.

Микрометр | Определение, преобразование и факты

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Этот день в истории
• Викторины
• Подкасты
• Словарь
• Биографии
• Резюме
• Популярные вопросы
• Обзор недели
• Инфографика
• Демистификация
• Списки
• #WTFact
• Товарищи
• Галереи изображений
• Прожектор
• Форум
• Один хороший факт

• Развлечения и поп-культура
• География и путешествия
• Здоровье и медицина
• Образ жизни и социальные вопросы
• Литература
• Философия и религия
• Политика, право и правительство
• Наука
• Спорт и отдых
• Технология
• Изобразительное искусство
• Всемирная история

• Britannica объясняет
  В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
• Britannica Classics
  Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
• #WTFact Видео
  В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
• На этот раз в истории
  В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.
• Demystified Videos
  В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.

• Студенческий портал
  Britannica — лучший ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
• Портал COVID-19
  Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
• 100 женщин
  Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
• Britannica Beyond
  Мы создали новое место, где вопросы находятся в центре обучения. Вперед, продолжать. Просить. Мы не будем возражать.
• Спасение Земли
  Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
• SpaceNext50
  Britannica представляет SpaceNext50. От полёта на Луну до управления космосом — мы исследуем широкий спектр тем, которые подпитывают наше любопытство к космосу!

Содержание

• Введение

Краткие факты

• Факты и сопутствующий контент

Выбор микрометра для идеальной посадки

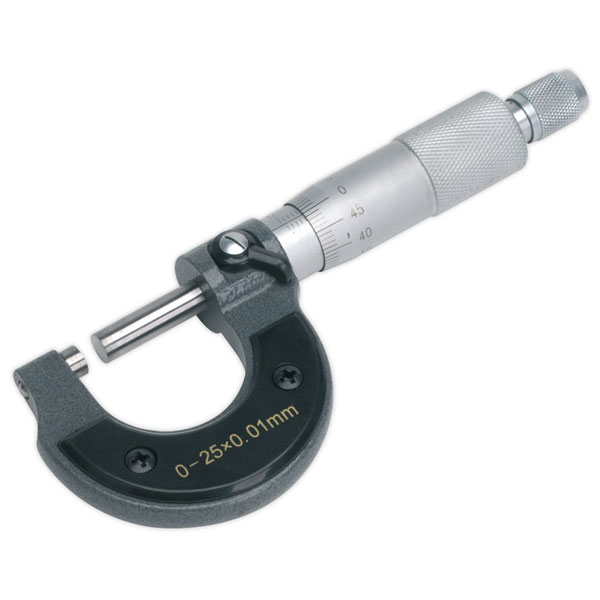

Микрометры

выполняют точные измерения, обеспечивая идеальное соответствие задаче. Механические мастерские используют микрометры для проверки того, что их работа соответствует спецификациям при изготовлении нестандартных деталей. Трубопроводчики, механики и специалисты по обеспечению качества также могут иметь микрометр в своем наборе инструментов для проверки допусков менее 0,001 дюйма.

Микрометры бывают самых разных конфигураций. Выбор правильного микрометра для ваших целей зависит главным образом от трех факторов: формы и размера измеряемой детали, требуемой точности и условий, в которых вы будете работать.

Многие микрометры поставляются с цифровыми индикаторами или циферблатные индикаторы, которые легче читать, чем деления, выгравированные на стволе инструмента. Большие цифровые показания особенно полезны, когда инструмент необходимо держать под углом или располагать в ограниченном пространстве, что может затруднить обзор ствола пользователем.

Подберите микрометр для работы

Микрометры бывают разных форм в зависимости от типа объекта, для измерения которого они предназначены. Для измерения толщины объекта необходим наружный микрометр. Снаружи микрометры выглядят как зажим — подвижный шпиндель идет вместе с неподвижной «наковальней» для измерения толщины или диаметра детали.

Цифровые штангенциркули-микрометры используются для измерения внутренних размеров отверстий, труб, труб или канавок и имеют расширяющиеся и сжимающиеся губки. Эти микрометры держат под параллельным углом к ​​поверхности отверстия или отверстия для измерения диаметра с контактными точками на губках. Эти инструменты обычно выглядят как выдвижной стержень, хотя некоторые имеют губки, которые раздвигаются для измерения ширины зазора или внутренний диаметр скважины.

Микрометры глубины измеряют глубину отверстия. У них есть широкое основание, которое находится над отверстием, и зонд, идущий вниз.

Микрометрические головки не имеют зажима и предназначены для крепления к другим инструментам или приспособлениям. Например, головку микрометра можно установить на верстак и использовать для калибровки высоты головки инструмента.

Типы наконечников шпинделя: Микрометры поставляются с различными наконечниками шпинделя для выполнения различных типов измерений.

Плоский наконечник: самый распространенный микрометрический наконечник. Небольшая плоская поверхность наковальни и шпинделя предназначена для плотного контакта с компонентом. Плоские наконечники являются хорошим инструментом общего назначения, позволяющим измерять толщину в определенной точке компонента, не беспокоясь о повреждении или соскальзывании.

Наконечник лезвия: если вы измеряете узкую канавку, вам понадобится микрометр для наконечника лезвия, оснащенный узким наконечником лезвия, который может поместиться в труднодоступных местах.

Наконечник с резьбой: этот специальный наконечник помещается между резьбами винта, позволяя шпинделю измерять их глубину.

Сферический наконечник: для круглых предметов предназначен шариковый наконечник, обеспечивающий точечный контакт для большей точности.

Наконечник диска

: при измерении мягкого или гибкого материала широкий наконечник диска может обеспечить плотный контакт, не оставляя следов и не сжимая измеряемый компонент.

Универсальный набор: К счастью, вам не нужно выбирать только один наконечник. Универсальные наборы микрометров поставляются со сменными наконечниками, которые позволяют использовать один микрометр для нескольких типов измерений.

Найдите правильный диапазон и разрешение

Далее вам нужно выбрать диапазон или размер микрометра, который вам нужен.

Большинство микрометров работают в пределах одного дюйма или 25 мм. Например, обычный наружный микрометр измеряет толщину от одного до двух дюймов. Зажим недостаточно велик, чтобы вместить объект толще двух дюймов, а шпиндель не выдвигается для измерения толщины менее одного дюйма. Поэтому вам нужно будет выбрать микрометр, диапазон которого будет соответствовать толщине объектов, которые вы будете измерять. Важно, чтобы диапазон был близок к общепринятому показателю, для которого он будет использоваться. Если диапазон значительно больше, то потребуется слишком большая настройка, что неудобно для точной работы.

Микрометры для наружных измерений также имеют губки различной глубины для установки на широких деталях. Большинство микрометров имеют глубину захвата около одного дюйма, что означает, что вы можете проводить измерения в одном дюйме от внешнего края измеряемого объекта. Если вам нужно провести измерения далеко внутри широкой пластины или трубы, специальные микрометры с регулируемой муфтой могут иметь ширину до 41 дюйма.

Разрешение: Разрешение и точность микрометра показывают, насколько точно он может измерять. Большинство микрометров измеряют до 0,0001 дюйма, что является общей единицей для допусков механической обработки и металлообработки. Специальные микрометры могут выполнять более точные измерения. Самые точные наружные микрометры могут измерять в пределах пятисоттысячных дюйма, а настольные лазерные микрометры обеспечивают точность до 0,00001 дюйма.

В цехах может потребоваться проверка точности своих микрометров для ответственных работ, таких как производство аэрокосмических компонентов или медицинских имплантатов. Некоторые производители микрометров предоставляют полный сертификат калибровки, отслеживаемый Национальным институтом стандартов и технологий (NIST). Этот сертификат подтверждает, что инструмент был протестирован в лаборатории на соответствие или превышение его точности и аккуратности.

Точность микрометра можно также проверить на месте с помощью установочного штифта. Эти стержни изготавливаются точно по заданной длине. Они могут быстро проверить, откалиброван ли ваш микрометр.

Конечно, не каждому пользователю нужна такая точность. Для таких применений, как деревообработка, допуски никогда не могут быть более жесткими, чем 0,015 (одна шестьдесят четвертая) дюйма. Более дешевый и прочный штангенциркуль хорошо подойдет для более грубых измерений.

Устойчивость к рабочей среде

Наконец, ваш микрометр должен выдерживать условия эксплуатации. Цифровые прецизионные инструменты могут быть повреждены абразивной пылью и охлаждающей жидкостью, присутствующими в механических мастерских. Микрометры поставляются с двузначным кодом защиты от проникновения (IP), американским национальным стандартом для защитных корпусов.

Первая цифра степени защиты IP предназначена для защиты от пыли — микрометр с классом защиты от пыли 5 не является полностью пыленепроницаемым, но может работать в запыленных средах. Большинство микрометров имеют рейтинг 6, что означает, что они полностью пыленепроницаемы. Вторая цифра кода IP предназначена для защиты от воды. Микрометр с рейтингом 4 соответствует брызгозащите, а рейтинг 7 означает, что инструмент можно без повреждений погружать на глубину до 1 метра в течение 30 минут.

Наконечники шпинделя и наковальни также могут быть повреждены при использовании. Если инструмент будет использоваться для измерения абразивных поверхностей, наконечники из закаленного карбида могут противостоять износу, предотвращая повреждение измерительной поверхности.

Прочие соображения

Храповой или фрикционный наперсток: Величина давления, прилагаемого к шпинделю микрометра, может повлиять на ваши измерения, особенно при измерении гибких или ковких материалов. Чтобы компенсировать эту потенциальную деформацию, большинство микрометров поставляются с храповыми или фрикционными наперстками, которые автоматически ограничивают затяжку шпинделя до заданного значения крутящего момента. Это помогает оператору применять одинаковое давление для каждого измерения, обеспечивая согласованность. Храповой или фрикционный наперсток особенно важен, если инструмент будет использоваться несколькими операторами в течение дня.

Цифровые дисплеи и возможности подключения: Подключаемый считыватель может помочь оператору микрометра работать быстрее и проводить измерения с большей уверенностью. Если вы проводите многочисленные измерения, беспроводное соединение или цифровой выходной кабель SPC могут связать микрометр с настольным компьютером или настольным дисплеем. Это не только позволяет получать более крупные и яркие показания, но также можно настроить компьютер на проверку показаний микрометра в соответствии с заданными допусками «годен/не годен», что упрощает проверку обеспечения качества.
