Как пользоваться микрометром — РИНКОМ

Микрометрами измеряют размеры деталей с точностью до десятых и сотых долей миллиметра. По виду инструмент напоминает штангенциркуль. Но от него микрометр отличается универсальностью и повышенной точностью.

Со стороны кажется, что это очень сложный прибор. Но это только на первый взгляд. Пользоваться различными типами микрометров может научиться каждый. Расскажем об этом в данной статье.

Содержание

Как пользоваться микрометром

  1. Устройство и принцип работы типового микрометра
  2. Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)
  3. Какие бывают микрометры
  4. Виды микрометров по области применения
    1. Гладкие микрометры
    2. Микрометры-нутромеры
    3. Микрометры для горячего проката
    4. Микрометры для измерения расстояния между зубцами (зубомеры)
    5. Двухшкальные микрометры
    6. Трубные микрометры
    7. Резьбомерные микрометры
    8. Микрометры для измерения толщин листов
    9. Канавочные микрометры
    10. Проволочные микрометры
    11. Призматические микрометры
  5. Виды микрометров по способу индикации
    1. Аналоговые микрометры
    2. Лазерные микрометры
    3. Цифровые микрометры
    4. Рычажные микрометры
  6. Как откалибровать типовой микрометр, настроить его и проверить на точность
  7. Как настроить микрометр на ноль
  8. Как правильно пользоваться микрометром (уход и обслуживание)

Устройство и принцип работы типового микрометра

Типовой микрометр состоит из тисков и блока с измерительными механизмами. Для проведения операции деталь зажимают в тисках и плотно удерживают в ней.


Изображение №1: внешний вид и устройство типового микрометра

Принцип действия этого инструмента основан на винтовой паре. По его шагу определяют отклонения от нулевых отметок. Значения считывают с блоков с измерительными механизмами.

Эта цилиндрическая часть микрометра имеет две шкалы.

  1. Крутящаяся. Расположена на барабане. Эти деления показывает доли миллиметра.

  2. Неподвижная. Расположена на стебле микрометра. Имеются две шкалы с разными ценами деления (0,5 и 1 мм).


Изображение №2: шкалы микрометра

Как пользоваться типовыми, электронными и рычажными микрометрами (инструкция)

При использовании типовых и аналоговых микрометров замеры деталей узнают путем складывания значений, получившихся на барабанах и стеблях микрометров. Как видите, инструкция пользования микрометром выглядит очень просто.

Важно! Всегда помните следующее правило. Если на нижней половине стебля последняя видимая риска находится правее, то к полученному значению нужно прибавить еще 0,5. Схематически это выглядит так.


Изображение №3: инструкция по считыванию результатов измерений

При использовании рычажных и электронных микрометров сложностей гораздо меньше.

Какие бывают микрометры

Микрометры делят по двум главным критериям.

  1. По области применения.

  2. По способам индикации.

Виды микрометров по области применения

По области применения выделяют следующие виды микрометров.

Гладкие микрометры

Их обычно применяют для измерения плоских и крупных предметов. Чаще всего при помощи таких микрометров определяют диаметры деталей и их сечения.


Фотография №1: гладкий микрометр

Микрометры-нутромеры

Основная задача таких приборов — измерение внутренних диаметров изделий. Такие микрометры чаще всего применяют в токарном деле для контроля изменения внутренних диаметров деталей в процессе обработки.


Фотография №2: микрометр-нутромер

Микрометры для горячего проката

Это специализированный инструмент, по внешнему виду и конструкции значительно отличающийся от традиционных измерительных приборов данного типа. Этот микрометр имеет колесо с разметкой. С его помощью измеряют толщины изделий при их прокатывании через щипцы.


Фотография №3: микрометр для горячего проката

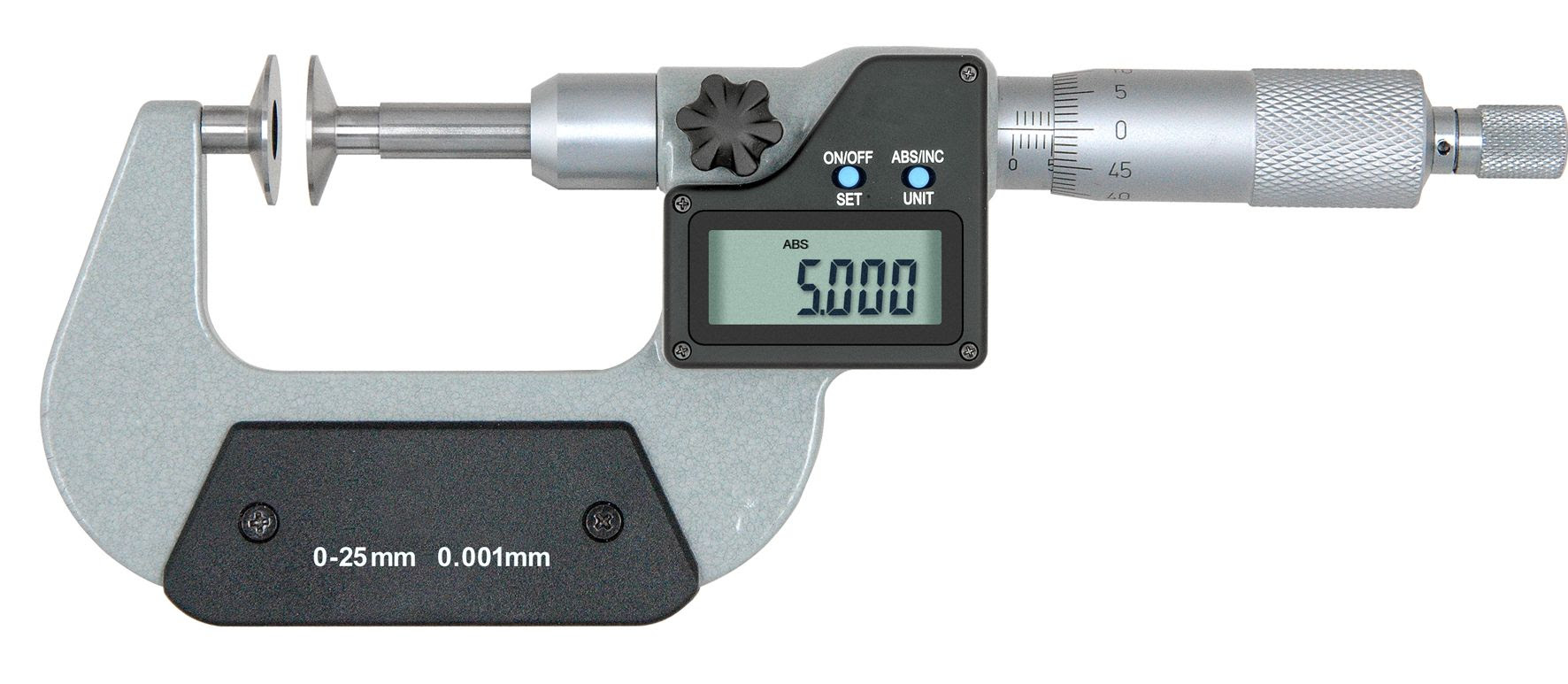

Микрометры для измерения расстояния между зубцами (зубомеры)

Эти приборы имеют специальные конические насадки, предназначенные для измерения ширины пазов, а также размеры зубчатых колес или шестеренок. Инструменты калибруют по деталям, имеющим эталонные размеры.


Фотография №4 микрометры для измерения расстояния между зубцами (зубомеры)

Двухшкальные микрометры

Такие микрометры еще называют предельными. Предназначены для измерения габаритов сложных деталей.


Фотография №5: двухшкальные микрометры

Трубные микрометры

Основные задачи таких микрометров — измерение толщин труб и их износа. Такими приборами чаще всего пользуются при проверках представители управляющих компаний.


Фотография №6: трубные микрометры

Отличительная черта таких микрометров — наличие специальных насадок, позволяющих измерять бугристые и неровные поверхности. Это актуально, если трубы, к примеру, покрылись ржавчиной.

Резьбомерные микрометры

Имеют специальные насадки для измерения глубины дюймовых и метрических резьб.


Фотография №7: резьбомерный микрометр

Микрометры для измерения толщин листов

С их помощью измеряют толщины заготовок из листовых материалов (металлопрокат, полипропилен и пр.). Могут иметь узкие и удлиненные насадки. Изделия первого типа предназначены для измерения узких листов, а второго — вытянутых и широких.


Фотография №8: микрометр для измерения толщин листов

Канавочные микрометры

Имеют специальные щупы. Их вставляют в канавки, углубления, отверстия и ямы для измерения их габаритов.


Фотография №9: канавочный микрометр

Проволочные микрометры

Эти узкоспециализированные приборы предназначены для измерения диаметров шариков в подшипниках и проволок.


Фотография №10: проволочный микрометр

Призматические микрометры

С поомощью таких микрометров измеряют, к примеру, такие инструменты, как лезвия и ножи.


Фотография №11: призматический микрометр

Виды микрометров по способу индикации

По способу индикации микрометры делятся на 4 вида.

Аналоговые микрометры

Эти приборы наименее функционыльны, просты в исполнении и стоят недорого. Их главное преимущество — максимальная надежность. Если вы уроните прибор, его точность можно без проблем восстановить при помощи настройки и калибровки.


Фотография №12: аналоговый микрометр

Лазерные микрометры

Это наиболее современные, точные и дорогие представители измерительных приборов данной категории. В быту практически не используются. Требуют пристального ухода и тонкой настройки. Замеры проводятся на основании отклонений лазерных лучей.


Фотография №13: лазерный микрометр

Цифровые микрометры

Для замеров используется все тот же винт (как и у аналоговых моделей). Однако показания выводятся в виде точных цифр на специальных дисплеях.


Фотография №14: цифровой микрометр

Рычажные микрометры

Такие модели лучше аналоговых за счет отсуствия необходимости встматирваться в шкалы для фиксации показаний.


Фотография №15: рычажный микрометры

Как откалибровать типовой микрометр, настроить его и проверить на точность

Микрометры относятся к таким приборам, которые перед каждым использованием необходимо проверять, калибровать и настраивать. Расскажем, как это сделать.

Сначала протрите при помощи тонкого листа бумаги поверхности пяток. Для этого сведите их, зажав лист с небольшим усилием. Потом аккуратно вытащите его, но следите, чтобы не было разрывов. В результате пятки очистятся от пыли и жира.


Фотография № 16: сдвигание пяток

Потом возьмите эталонный образец и удостоверьтесь в том, что прибор показывает все правильно.


Фотография №17: проверка точности показаний при помощи образца

В противном случай следует провести настройку.

Как настроить микрометр на ноль

После описанной выше чистки микрометра при помощи листа бумаги соедините лапки инструмента. Зажмите фиксирующий винт. При помощи специального ключа подкрутите стебель так, чтобы обе риски стояли ровно на нуле.


Фотография №18: настройка микрометра на ноль

Как правильно пользоваться микрометром (уход и обслуживание)

Любая техника нуждается в уходе. Микрометры — не исключения. Вот список основных правил.

  1. Следите за чистотой деталей и механизмов. Удаляйте загрязнения сразу же после их появления.

  2. Перед каждым использованием протирайте пятки губкой или листом бумаги.

  3. Если показания сбились, сразу же перенастройте прибор.

  4. Не используйте трещотку при измерении деталей из мягких материалов. Они могут деформироваться.

И последнее. Если хотите получить максимальную точность измерений, не экономьте на качестве инструментов.

Как правильно пользоваться микрометром

Микрометр – высокоточный прибор, предназначенный для измерения линейных величин абсолютным методом. Чтобы определить его показания, необходимо просуммировать значения шкалы стебля и барабана.

Содержание

Определение показаний прибора

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

  • 16 + 0,22 = 16,22 мм.
  • 17 + 0,5 + 0,25 = 17,75 мм.

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

Порядок проведения измерений микрометром

Рабочие поверхности микрометра разводят на величину чуть большую, чем размер измеряемой детали, иначе при работе можно её поцарапать. Дело в том, что торцевые поверхности пятки и микрометрического винта имеют высокую твердость для устойчивости к истиранию.

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков. Положение микрометрического винта фиксируют с помощью стопорного устройства для того, чтобы не сбить показания при считывании значений со шкалы.

В процессе работы с микрометром его следует держать за скобу таким образом, чтобы была видна шкала стебля, и показания можно было снять на месте.

При измерении диаметра вала, измерительные поверхности нужно выставлять в диаметрально противоположных точках. При этом пятка прижимается к валу, а микрометрический винт, который медленно вращают трещоткой, последовательно выравнивается в двух направлениях: осевом и радиальном. После работы необходимо проверить точность инструмента с помощью эталона.

Устройство гладкого микрометра типа мк-25

Основные элементы конструкции гладкого микрометра представлены на рисунке ниже и обозначены цифрами:

  1. Скоба. Она должна быть жесткой, поскольку её малейшая деформация приводит к соответствующей ошибке измерения.
  2. Пятка. Она может быть запрессована в корпус, а может быть сменной у микрометров с большим диапазоном измерений (500 – 600 мм, 700 – 800 мм и т.д.).
  3. Микрометрический винт, который перемещается при вращении трещотки 7.
  4. Стопорное устройство. У микрометра на рисунке оно выполнено в виде винтового зажима. Используется для фиксации микрометрического винта при настройке прибора или снятии показаний.
  5. Стебель. На него нанесены две шкалы: пронумерованная (основная) показывает количество целых миллиметров, дополнительная – количество половин миллиметров.
  6. Барабан, по которому отсчитывают десятые и сотые доли миллиметра. Торец барабана также является указателем для шкалы стебля 5.
  7. Трещотка для вращения микрометрического винта 3 и регулировки усилия, прикладываемого к измерительным поверхностям прибора.
  8. Эталон, который служит для проверки и настройки инструмента. Не предусмотрен для некоторых моделей микрометров МК-25.

Настройка микрометра и проверка его точности

Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.

  • Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
  • Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 - 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.

Для проверки микрометров с диапазоном измерений 25 - 50 мм, 50 - 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.

Настройка на ноль

а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.

б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).

Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.

в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.

Как измерять микрометром правильно пошаговое обучение

При работе часто появляется потребность высокоточного измерения толщины стенок деталей, что сделать можно при наличии узкоспециализированного инструмента. К таковым инструментам относится микрометр, имеющий много общего со штангенциркулем. Однако этот прибор имеет свои технические особенности, поэтому как пользоваться микрометром, знают далеко не многие мастера, имеющие в распоряжении соответствующий измерительный инструмент.

Конструкция прибора и как он работает

Микрометр МК относится к категории измерительных инструментов, предназначенных для проведения высокоточных замеров. Высокая точность измерений обеспечивается конструкцией рассматриваемого инструмента. К основным составляющим частям этого измерительного прибора относятся:

  1. Скоба или дужка, имеющая С-образную конструкцию
  2. Стебель — измерительная часть, на которой находится шкала
  3. Рабочая часть, состоящая из пятки и шпинделя

Если взять в руки микрометр впервые, то возникает вопрос, как ним надо правильно пользоваться. Ведь внешне прибор хотя и имеет простую конструкцию, но при попытке измерить что-либо, возникает много трудностей. Чтобы произвести правильные измерения микрометром, надо разобраться с его устройством и принципом работы детально.

Работа измерителя заключается в перемещении подвижного винта, который соединен с измерительной осью. Перемещение винта способствует его отклонению от нулевой отметки. Для выявления показаний размеров детали, на стебле прибора имеется шкала, цена деления которой составляет 0,5 мм, что зависит от точности микрометра.

Чтобы разобраться, как надо пользоваться микрометром, требуется научиться читать шкалу этого инструмента. Как и со шкалой штангенциркуля, для снятия замеров микрометром, требуется соответствующий подход. Для этого прибор оснащен двумя шкалами:

  • Неподвижная или основная — расположена на стебле, и ее еще называют круговой. Неподвижная шкала имеет разметку, шаг деления которой составляет 1 мм между большими рисками и 0,5 мм между большой и малой
  • Подвижная или крутящаяся (нониусная) — происходит исчисление доли миллиметра. Для уточнения размера детали, понадобится сложить полученные результаты на подвижной и неподвижной части

Это интересно! Подвижный барабан имеет 50 делений, а один оборот его соответствует значению в 0,5 мм.

На торцевой части рассматриваемого инструмента находится трещотка, которая предназначена для того, чтобы исключить повреждение измеряемой детали. При соприкосновении подвижного шпинделя с измеряемой деталью, происходит прокручивание трещотки. Это прокручивание и есть сигналом о том, что можно производить измерения. Перед тем, как научиться измерять микрометрами, требуется разобраться с их видами. Знать виды микрометров надо, чтобы выбрать инструмент для соответствующих измерительных работ.

Виды измерителей и их назначение

Рассматриваемые виды измерительных устройств классифицируются по такому признаку, как цель измерений. Если возникла потребность воспользоваться рассматриваемым инструментом, то в материале подробно описана инструкция. Кто только собирается приобрести инструмент, должен знать о том, что они бывают разными. По поставленным техhttps://cylinder.com.ua/instrumenty/izmeritelnyy_instrumentнологическим задачам понадобится выбрать инструмент для проведения замеров. Если в наличии прибора нет, то купить микрометр можно в Цилиндре. Кроме разных производителей, модели которых представлены в интернет магазине, в каталоге есть также много видов устройств, и чтобы выбрать, надо разобраться с их классификацией.

Какие микрометры бывают по типу индикации

Индикатор или способ выявления показаний инструмента может выполняться по-разному. В зависимости от модели прибора, они бывают следующих видов:

  1. Аналоговые — это самые простые устройства, которые у многих мастеров остались еще с советских времен. Сегодня такие устройства также можно приобрести, к примеру, в интернет магазине Цилиндр. Они имеют простую конструкцию, что является главным и непосредственным достоинством. Простота отражается на долговечности измерительного инструмента. К числу достоинств относится цена, составляющая от 250 гривен в Цилиндре. Есть и недостаток у аналоговых микрометров — это трудности измерений, но и с этим можно справиться, если научиться работать прибором
  2. Стрелочные, часовые или рычажные — усовершенствованная модель аналоговых устройств, которые в конструкции имеют дополнительно шкалу со стрелочным указателем. Это облегчает применение измерительного МК, так как показания отображаются на шкале за счет перемещения стрелки. Их недостаток в том, что достаточно прибор уронить, чтобы он вышел из строя. Стоят стрелочные устройства дороже аналоговых, поэтому стоит ли покупать такой инструмент, зависит от предпочтений
  3. Цифровые — научиться пользоваться этими устройствами проще всего, так как показания указываются непосредственно на дисплее. Однако главное достоинство цифровых измерителей не в простоте применения, а высокой точности, так как они позволяют получать информацию с точностью до сотых и даже тысячных долей миллиметров. При этом стоят они в 2-3 раза дороже стрелочных, и также выходят из строя, если уронить их. Покупать цифровые модели рационально только в таких случаях, когда приходится проводить измерения в больших объемах, а также при необходимости получения результатов с высокой точностью
  4. Лазерные — это самые современные модели, работа которых связана с анализом лазерного луча. При помощи специального фотоэлемента выполняется расчет разницы отклонения луча, и уже готовые данные выводятся на дисплей. Применяются они преимущественно в контрольно-измерительных лабораториях, когда важна максимальная точность конечных сведений. В быту практически не применяются, так как стоят достаточно дорого, а также требуют бережного ухода

Если на аналоговых и стрелочных приборах время получения результатов зависит от самого пользователя, так как показания выявляются вручную, то на цифровых и лазерных это происходит в автоматическом режиме. Время автоматического измерения длится несколько секунд, и после пользователь может использовать полученные сведения в своих целях.

Какими бывают микрометры по области применения

Микрометры принадлежат к категории узкоспециализированных измерительных инструментов, которые нашли свое применение в разных сферах, где важна высокая точность. В зависимости от деталей, которые необходимо измерить, рассматриваемые приборы бывают следующих видов:

  1. Гладкие — обычный механический измеритель, которым выполняются работы по выявлению размеров круглых и плоских деталей. Обычно применяется для уточнения точного диаметра детали, а также его сечения
  2. Зубомер — вид механического микрометра, оснащенный конусообразными насадками, за счет которых можно померять ширину паза или размер зубьев
  3. Измеритель для труб — узкоспециализированный вид, предназначенный для снятия замеров неровной и бугристой поверхности на трубах
  4. Толщиномер — измеритель для выявления точных показаний толщины листовых материалов
  5. Универсальные приборы — имеют функцию замены насадок, что позволяет использовать один инструмент для измерения разных видов деталей. Их главный недостаток в том, что способность смены насадок влияет на качество проводимых измерений
  6. Проволочные — узкоспециализированный прибор, главное назначение которого в том, чтобы уточнять размеры проволочных деталей, а также шариков из подшипников
  7. Призматический прибор — свое название инструмент получил за счет специфической конструкции в виде призмы. Применяется устройство для выявления диаметра лезвия и ножей
  8. Канавочный — имеет специальный щуп для измерения глубины канавок. Щуп утапливается в канавке, размер которой надо узнать, и производятся соответствующие измерения
  9. Резьбовые устройства — имеются специальные насадки, которые размещаются в конструкции резьбового соединителя. Одна часть насадки имеет острый наконечник, а вторая в виде паза. Приборы позволяют замерять метрические и дюймовые типы резьбы
  10. Двухшкальный микрометр — конструктивно имеет вид двойного микрометра, который предназначен для уточнения размеров деталей сложных форм и конструкций
  11. Приборы для измерения горячего проката — инструмент для измерения толщины проката при его прохождении через щипцы. Устройство оснащено специальным колесом, на котором имеется специальная разметка
  12. Нутрометр — используется для контроля внутреннего диаметра вытачиваемых деталей

Обычно из всех видов приборов, в хозяйстве используется не более двух. Перед тем, как начинать применение инструмента с целью проведения измерений, его следует откалибровать. Что такое калибровка, зачем она нужна и как проверяется измеритель на точность показаний, выясним подробно.

Калибровка микрометра и его точность

Перед каждым применением рассматриваемый тип инструмента нуждается в настройке. Эта настройка связана с тем, что измеритель следует выставить на точность измерений. Чтобы разобраться в вопросе о том, что прибор настроен правильно, понадобится выполнить такие манипуляции:

  1. Удалить с поверхности губок загрязнения и остатки деталей. Для этого используется исключительно тонкий лист бумаги, но никак не наждачная бумага или камень. Инструкция по очистке поверхности губок микрометра имеет следующий вид — сначала надо расположить лист бумаги между губками, и свести их, а затем аккуратно и медленно извлечь его так, чтобы он не порвался
  2. Воспользоваться эталонными образцами, чтобы узнать точность показаний. Эталонный образец представляет собой прямоугольную стальную деталь, на которой указывается точный ее размер. Установив эту деталь между губками, по показаниям выявляется совпадение измерений
  3. Проверка исправности — это относится к стрелочным и цифровым измерителям. В стрелочных устройствах из строя может выйти указатель, а на цифровых разрядиться батарейка

После проверочных манипуляций инструмента, можно приступать к измерительным процедурам. Чтобы измерить деталь микрометром, не обязательно для этого обращаться к специалистам. Надо научиться пользоваться этим узкоспециализированным устройством, тем более, если он имеется в хозяйстве.

Инструкция по применению инструмента — выставляем прибор на ноль

Чтобы произвести необходимые измерительные манипуляции, следует первоначально инструмент установить на ноль. Установка нуля нужна, чтобы получить максимально-точные измерения. Как выставить микрометр на ноль, знают не многие, поэтому имеется инструкция:

  1. Очистить поверхность лапок с помощью листа бумаги
  2. Свести лапки прибора до упора
  3. Зажать фиксирующий винт
  4. Риски на шкале должны совпадать с нулевой отметкой
  5. Если они не совпадают, тогда при помощи стебля необходимо произвести настройку, воспользовавшись специальным ключом. Такой настроечный ключ прилагается к инструментам

Настройка проводится до момента, пока не будет совпадение рисок с нулевой отметкой. Только после этого можно приступать к проведению измерительных манипуляций. Если в комплектации нет ключа, тогда для настройки ноля понадобится открутить крепление трещотки, затем отцентрировать накатку до момента совмещения с «0». Чтобы зафиксировать в таком положении, нужно закрутить трещотку. После этого прибор готов к работе, и можно перейти на стадию обучения, как надо пользоваться микрометром.

Учимся проводить измерения микрометром правильно пошаговая инструкция

Сложности при измерительных манипуляциях возникают не при установке ноля, а при считывании показаний. Как зафиксировать деталь и уточнить ее размеры, разобраться сможет каждый, а вот считать полученные размеры — это дело требует соответствующего подхода. Как происходит процедура измерения при помощи микрометра, выясним подробно:

  1. Для начала надо понимать, что неподвижная шкала, которая имеет вертикальное расположение, является основной. Вторая подвижная шкала является дополнительной, и она нужна для того, чтобы определить сотые доли миллиметров. Зная основу, можно приступать к проведению замеров
  2. Неподвижная вертикальная шкала разделена прямой (нулевой линией). Значения, которые находятся ниже этой линии, являются основными. Риски сверху линии — это десятые доли миллиметров, которые указываются после запятой.
  3. Значения на подвижной шкале являются сотыми, и их необходимо сложить с полученными данными, которые находятся выше нулевой отметки
  4. Теперь приступаем к измерениям. После фиксации измеряемой детали в губках прибора, следует произвести расчет. Сначала выясняется целое число на основной шкале снизу. Для этого ниже приведен пример, по которому будет ориентироваться для уточнения размера
  5. По первой схеме видно, что для начала уточняем целое число, которое равно значению «9». Это значит, что деталь имеет толщину 9 мм. Далее выясняем значения после запятой, то есть сотые доли
  6. Смотрим на верхнюю шкалу неподвижного основания. Если после целого числа в нижней части сверху нет риски, значит сразу надо переходить к выявлению показаний на подвижной шкале. На рисунке это значение составляет 0,36 мм. В итоге получается, что значение равно 9,36 мм
  7. Если же на неподвижной шкале сверху есть риска после целого числа снизу, значит прибавляется к значению 0,5 мм. В итоге получаем значение следующей величины 9,86 мм

Принцип расчетов простой и незамысловатый. Главное понимать принцип проведения измерительных действий. Если вместо аналогового прибора применяется стрелочный, тогда принцип измерительных манипуляций имеет следующий вид:

  • Сначала выявляется целое число по показанию стрелки микрометра
  • Затем по нониусной шкале определяются сотые доли миллиметров

Однако самым простым в применении является цифровой или электронный измеритель. Он результаты показывает автоматически после расположения детали между губками. Цифровой микрометр позволяет вычислить не только сотые, но и тысячные доли миллиметров.

Это интересно! На стрелочных приборах имеется регулятор, при помощи которого стрелка устанавливается на ноль.

Об уходе за измерительным инструментом

Приборы отличаются не только по индикации показаний и сфере их применения, но еще и по таким критериям, как погрешности или точность, цена деления (шаг деления), а также размер МК. Это косвенные параметры, которые надо учитывать еще на этапе выбора измерительного устройства. Погрешность влияет на точность конечных показаний, поэтому чем больше величина, тем менее точный получается результат. Цена деления шкалы влияет на принцип исчисления измерений. Выше представлен пример, в котором используется МК, имеющий основную шкалу 1 мм и нониусную — 0,1 мм. Размер инструмента влияет на возможность измерения соответствующих деталей, то есть мелкие или крупные.

Зная особенности, виды и принципы проведения измерений, остается незакрытым вопрос о том, как правильно ухаживать за инструментом. Срок службы его напрямую зависит от качества эксплуатации и хранения. Внутреннюю подвижную часть МК рекомендуется смазывать машинным маслом или солидолом. Вначале измерительных действий следует протереть губки, а также устанавливать устройство на ноль. Хранить его следует с соблюдением следующих условий:

  1. Хранить в специальном контейнере, с которыми поставляются инструменты
  2. Он должен лежать в помещении с низкой влажностью, чтобы исключить возникновение коррозионных процессов
  3. Не допускать падения прибора, так как он может выйти из строя

Рассмотрев особенности хранения и эксплуатации микрометра остается решить, где покупать микрометры. Для этого есть много вариантов — пойти в магазин или посетить каталог интернет магазинов.

Где можно купить микрометры от производителей

Если предпочитаете покупать в интернет-магазинах, тогда много видов моделей микрометров есть в Цилиндре. Обращаясь к сайту Цилиндра, вы сможете не только купить микрометр по ценам от производителей, но еще и научиться пользоваться этим непростым измерителем. Каталог интернет магазина каждый день расширяется, что дает возможность покупателям выбирать товар среди большого количества.

Кратно надо упомянуть о достоинствах, которые получают покупатели, приобретая микрометры и прочие товары в интернет магазине Цилиндр:

  • Цены — искать в Украине стоимость ниже, чем в Цилиндре, просто бесполезно
  • Качество — сотрудничаем только с проверенными и надежными производителями и поставщиками, которые предоставляют гарантию на свои товары
  • Оперативность — доставляем заказ быстро. В день заказа формируем и отправляем посылку
  • Возможности — доставка выполняется популярными транспортными компаниями Украины
  • Комфорт — на сайте действуют бонусные программы, с которыми каждая покупка станет еще более выгодной и экономной

Без сомнений покупать микрометр лучше в Цилиндре, поэтому при выборе надо ознакомиться с техническими параметрами инструмента. С надежным измерительным прибором можно выполнить любые измерения без каких-либо трудностей.

как им пользоваться, его разновидности, и стоимость различных моделей

Большинство людей вообще не знают, что такое микрометр, и еще большее их число даже не подозревает, как правильно его использовать. Стоит понимать, что это очень важный измерительный инструмент, применяемый везде, где необходимо провести максимально точные измерения, поскольку штангенциркуль такой точности не даст. О том, что же такое микрометр, и как им пользоваться, вы узнаете из этого материала.

Что такое микрометр?

Для начала немного истории. Предельная точность стала критически важной в оружейном деле в XVI веке. Несколько позже она пригодилась в геодезии, а прибор, который мы знаем, как микрометр появился в нынешнем виде уже в середине XIX века.

Микрометр – высокоточный измерительный прибор, который используется в различных сферах производства для максимального точного измерения. Его погрешность чрезвычайно мала и составляет всего 2-9 мкм (для справки 0,1 мм = 100 мкм), что намного меньше, нежели у штангенциркуля. Инструмент существует в различных вариациях, что позволяет измерять детали независимо от их размера. Микрометры бывают механические и электронные, а первые делятся на несколько подвидов:

  • листовые для измерения толщины плоских листов из металла и других материалов;
  • рычажные, отличающиеся наличием рычажно-зубчатой головки, которая дает возможность с максимальной точностью измерять сложные изделия;
  • гладкие, оснащенные скобой и трещоткой, и предназначены для измерения предметов с гладкой поверхностью. Такие микрометры – одни из самых распространенных и активно используются в промышленном производстве;
  • универсальные, которые предназначены для замера внутренних и наружных размеров;
  • трубные для измерения трубных стенок;
  • проволочные и резьбомерные, позволяющие проводить замеры тончайших изделий вроде проволоки или кабелей.

Неоценимую помощь микрометры оказывают в промышленности, что позволяет использовать их для производства запчастей с максимальной степенью точности. Не менее востребованы они и в ювелирном деле, а за автомобилестроительную сферу и говорить не приходится.

Особенности механических микрометров

Чаше всего в работе применяют механические микрометры, но уже существуют и инструменты с электронной индикацией (о них несколько позже). Состоит он из двух частей: ручки и выемки для размещения измеряемой детали, выполненной в виде полукруга с опорной стойкой и направленным на нее микрометрическим винтом. С ней и связан процесс измерения, поскольку ручку нужно доводить для того, что сомкнуть винт. После того как они сошлись вокруг детали, необходимо прокрутить трещотку для подгонки, что позволит снять показания на шкалах, расположенных на барабане и стебле.

Ряд моделей микрометра имеют стопорный механизм, чтобы не сбились зафиксированные данные в процессе их записи или при сравнении с другой деталью.

Преимущества электронных микрометров

Электронный микрометр по сути ничем не отличается от своего механического собрата, но благодаря наличию электронной индикации и еще более точной калибровке, что позволило упростить процесс замеров и минимизировать погрешность. Большинство таких инструментов уже имеют встроенную систему калибровку.

Дисплей, который имеется на этом инструменте, настраивается на несколько систем отсчета (дюймы или миллиметры). Кроме них, производитель еще и добавляет такие полезные индикации вроде заряда аккумуляторов. С целью снижения энергопотребления, механизмы обычно программируются таким образом, что в случае бездействия микрометр автоматически отключается (обычно это 5 минут).

Использование микрометра

После того как вы изучили информации касаемо этого прибора, давайте разберемся, как же им пользоваться, чтобы будущие измерения были предельно точными.

  1. Проверка и калибровка. Периодически, и сразу после приобретения следует проверить инструмента на наличие дефектов при замерах. Если шкала сбита, то необходимо провести регулировку, используя находящийся в комплекте ключ. Проверить его точность предельно просто, достаточно лишь сомкнуть измерительные плоскости без детали. Важно: после того, как винт упрется в противоположную плоскость, то в случае с электронным микрометром на экране должен высветиться 0. Если прибор механический, то барабан должен почти полностью закрыть стебель, а скошенный край оказаться на нулевой отметке. И еще один важный момент: перед началом измерений, рекомендуется выдержать как деталь, так и сам инструмент в одном температурном режиме в течение как минимум 3-х часов.
  2. Закрепляем деталь. На первый взгляд может показаться, что зафиксировать деталь легкое дело, но на деле существуют некоторые нюансы. Первым делом следует понимать, что до упора ее зажимать нельзя, поскольку это отразиться на результатах замера, и чтобы предотвратить это, в приборе предусмотрели специальные механизмы. Для начала необходимо довести винт до детали с помощью вращения барабана, которая находится у второй измерительной плоскости. После того как будет заметен упор, следует немного сместиться по ручке и продолжить вращение трещотки. Услышав щелчок, второй и затем третий – нужно остановиться. Это сигнализирует о том, что деталь закреплена.
  3. Снимаем показатели. Если у вас электронный микрометр, то достаточно посмотреть на дисплей и выписать показатель. А вот с механическим придется немного поработать. Чтобы узнать показатель, следует начать читать с крупных цифр и заканчивать маленькими, а потому в первую очередь необходимо посмотреть на пометки стебля, где находится две шкалы. Нижние деления обозначают 1 мм, а верхние – 0,5 мм.

Способов измерения бывает два типа – абсолютный и относительный (он же контактный). В первом случае разъем прибора прикладывается непосредственно к предмету, зажимы подгоняются согласно его геометрии и со шкалы выписываем результаты. Что же касается относительного способа, то он позволяет определять параметры находящихся рядом предметов и границ, и математическим путем узнать искомый параметр.

Стоимость микрометра

Что же касается цен на данные инструменты, то они весьма разнообразны, и в основном зависят от производителя, а также их функционала, прочности материалов и надежности. Зачастую инструменты от известных брендов соответственно и стоят, чего не скажешь об их менее качественных китайских аналогов. Но это уже все зависит от самого покупателя и его потребностей.

Цифровые микрометры стоят в среднем от 90 до 200 евро, механические можно найти где-то за 15-20 евро. Для профессионалов уже предназначены более сложные модели с рычагами, сменными измерительными деталями и системой цифровой индикации, но и стоят немало. Для домашних нужд хватит и обычного механического микрометра, которым научиться пользоваться не составит никакого труда. Достаточно лишь внимательно изучить инструкцию к нему.

Оцените статью: Поделитесь с друзьями!

Как правильно пользоваться микрометром:видео,технология измерений

На рынке сейчас встречается множество типов и моделей данного устройства, но принцип их действия и правила пользования микрометром почти всегда остаются одинаковыми, так как исключение составляют лишь электронные модели. Механические же делаются по одному и тому же принципу, но с различными особенностями, в зависимости от измеряемых предметов.

Устройство микрометра

Прежде чем разобраться, как мерить микрометром, нужно узнать устройство данного прибора. Стандартные модели состоят из таких составляющих как:

фото:устройство микрометра

  1. Скоба – эта деталь должна быть достаточно жесткой, так как даже небольшая деформация может привести к большим ошибкам измерения и, соответственно, прибор можно будет считать сломанным из-за погнутой скобы;
  2. Пятка – зачастую она запрессована в сам корпус, но встречаются и модели со сменной пяткой. Такие варианты встречаются у микрометров, диапазон измерения которых составляет от 500 до 800 мм;
  3. Винт микрометрический – его вращение происходит путем перемещения вращающейся трещотки;
  4. Стопорное устройство – данный элемент выполняется в виде зажима винтового. Его используется для фиксации винта микрометрического, когда происходит снятие показаний или очередная настройка прибора;
  5. Стебель – на этом элементе имеются две шкалы: основная и дополнительная. На основной показано количество целых миллиметров измеряемой детали. На дополнительной показывается количество половин миллиметров;
  6. Барабан – эта деталь показывает отсчет десятых и сотых долей миллиметра. Для шкалы стебля барабан является указателем;
  7. Трещотка – с ее помощью происходит вращение винта микрометрического, а также регулируется усилие, которое прикладывается к измерительной поверхности микрометра;
  8. Эталон – эта деталь находится вне самого устройства, но является его неотъемлемой частью, так как она служит для поверки, перед тем как производить измерение микрометром.

Технология использования микрометра

Зная устройство прибора, можно более подробно узнать, как пользоваться микрометром. Схема действий здесь весьма проста, но нужно правильно придерживаться порядка выполнения операций. Для этого требуется:

  1. Первым делом нужно установить измеряемый предмет между такими частями как пятка и микрометрический винт. При этом нужно вращать барабан, чтобы шпиндель был максимально близко к измеряемому предмету. Держать инструмент требуется левой рукой за изолированную часть дуги. В ином случае, она может нагреться от тепла тела, так что показания будут неверными;
  2. Шпиндель понемногу следует приблизить вплоть до соприкосновения с поверхностью измеряемого предмета. Если смотреть с торца, где сделана нарезка, то крутить нужно против часовой стрелки. Это нужно делать, пока деталь не зайдет в зазор торцов. После этого можно продолжать вращение до упора о часовой стрелке. При закручивании следует держаться за нарезку на конце барабана. Когда концы упрутся в поверхность, во время вращения будет идти звук, как от трещотки;
  3. Точный размер замеряется при помощи шкалы нониуса на барабане. Когда вы снимите данные, то нужно перевести микрометры в миллиметры;
  4. После снятия точных размеров можно вращать все в обратном направлении, чтобы освободить деталь из зажимов.

Определение показаний прибора

Наличие нескольких шкал на одном устройстве создает трудности для тех, кто не знает, как пользоваться микрометром. Главное, правильно анализировать показания каждой шкалы:

фото:как правильно пользоваться микрометром

Указатель для шкалы «2» на стебле является торец барабана. Для круговой шкалы «3» указателем является продольный штрих «1». Шкала с цифрами показывает количество миллиметров. Ее верхняя часть без цифр – половины. Для снятия показаний отмечается последний полный штрих нижней шкалы прибора (на рисунке – черта зеленого цвета). Он указывает на целое число миллиметров.

Далее следует глянуть, есть ли справа от него на верхней шкале еще одна черта (на рисунке отмечена синим цветом). Если такова имеется, то добавляется еще 0,5 мм к имеющемуся значению. Когда идет подсчет показаний круговой шкалы «3», то в расчет берут то значение, которое совпадает с продольным штрихом на шкале «1». Чтобы более детально понять, как пользоваться микрометром видеоурок поможет получить более полное представление о данном процессе.

Таким образом, если вы поняли, как правильно пользоваться микрометром, то можно легко подсчитать сумму на втором рисунке. 17 мм на нижней шкале + 0,5 мм на верхней + 0,25 мм на барабане. Таким же образом можно понять, сколько микрометров в миллиметре, так как шкала показывает сотые доли. Итого: на нижнем рисунке микрометр показывает 17,75 мм.

Проверка точности и калибровка

Естественно, что все снятия показаний производятся при помощи поверенного устройства, показывающего точные данные. Для проверки точности используют эталоны, которые идут в комплекте. Дело в том, что для каждого предела измерений и соответствующей модели применяются свои детали. Таким образом, эталон имеет определенную длину, которая вписывается в заданный предел. Если при измерении микрометр показал нужные данные, то им можно пользоваться в дальнейшем. Но желательно делать поверку перед каждым использованием.

Учитывая все правила и предписания, здесь точно узнаете, как пользоваться микрометром, вне зависимости от его модели и диапазона измерений.

Интересует аренда склада Одесса? Заходите на knin.com.ua и выбирайте помещение. Очень низкие цены!

Микрометр – что за инструмент и как им пользоваться? + видео

Иногда измерение линейных размеров какого-нибудь предмета требует от нас точности, которую не может позволить себе доступная нам канцелярская линейка, тогда на помощь приходит микрометр. Разнообразие принципов работы этого инструмента дает возможность совершенствовать точность измерений, и это устройство освоит даже начинающий мастер.

Устройство микрометра и точность измерений

Предельная точность была критически необходима еще в XVI веке в оружейном деле, позже принцип этого несложного механизма стали применять в геодезии, а официально прибор вышел в таком виде, каким мы его сейчас знаем, в середине XIX века. Устройство микрометра довольно простое в механическом смысле, рабочими являются винт и гайка. А вот сами измерения снимаются со сложной и тщательно выверенной шкалы, причем не одной.

Почему этот инструмент имеет такое название? Чаще всего, диапазон размеров, которые может с достоверной точностью определить этот прибор, лежит в области микрон. 1 мкм (микрон) это не что иное, как 0,001 мм, вы даже представить не можете, насколько это мелкие параметры. Но такие мелочи меряются редко, чаще точность составляет около 50 мкм (погрешность при этом 2-9 мкм), что также довольно мелко для человеческого глаза, но уже крайне важно для некоторых точных сборочных работ или настроек.

Способов измерения этим инструментом может быть два – абсолютный и относительный (контактный). При первом способе мы прикладываем разъем прибора непосредственно к предмету, выставляем согласно его геометрии зажимы и смотрим на шкалу, где сразу же определяем размер в мкм. Относительный способ измеряет какие-либо параметры рядом находящихся предметов или границ, а потом математически вычисляется искомый параметр.

Микрометр механический – особенности прибора

Традиционно мы привыкли наблюдать в работе микрометр механический, хотя сегодня даже небольшое усовершенствование в виде электронной индикации вполне доступно и значительно упрощает использование. Но об этом приборе чуть позже, а сейчас разберем основные особенности механики. Состоит он из двух ясно различимых частей: ручки (стебель, барабан и трещотка) и выемки для размещения измеряемой детали (полукруг с опорной стойкой и направленным на нее микрометрическим винтом).

Сам процесс измерения заключается в ручном закручивании ручки, чтобы сомкнуть винт. Как только эти элементы сошлись вокруг детали, крутят трещотку для подгонки, потом она начинает прокручиваться, это означает, что параметр замерен, остается снять показания на шкалах, которые расположены на стебле и барабане. Некоторые модели инструмента снабжены стопорным механизмом, чтобы зафиксированная величина не сбилась, пока вы будете записывать значение в журнал или сравниваете размер с другой деталью.

Электронный микрометр – в чем преимущество?

Мы уже упомянули, что электронный микрометр – это всего лишь немного усовершенствованный механический инструмент, но что же нам это дает на практике? Использование электронной индикации и возможности более точной калибровки привело к увеличению точности и удобству замеров этим прибором. Так он может показывать размеры с точностью до 1 мкм с погрешностью до 0,1 мкм. Многие инструменты обладают встроенной калибровкой.

Электронное табло, которым оснащен этот инструмент, может быть настроено на несколько систем отсчета, например, миллиметры или дюймы. Также там производитель размещает полезные индикации, вроде уровня заряда батареи. Для снижения энергопотребления механизм запрограммирован на определенное время бездействия, после которого самостоятельно отключается, чаще всего это 5 минут.

Как пользоваться микрометром – простые рекомендации

Изучив всю познавательную информацию о новом для вас приборе, самое время разобраться, как пользоваться микрометром, чтобы измерения были максимально точными, насколько позволяет имеющийся у вас инструмент.

Как пользоваться микрометром - пошаговая схема

Шаг 1: Проверка и калибровка

Время от времени, а также сразу после покупки, следует проверить ваш инструмент на наличие дефекта при измерении. В случае сбитой шкалы можно провести регулировку, для этого в комплекте всегда идет ключ. Для проверки точности прибора делается простая операция – смыкаются измерительные плоскости без детали. Когда винт упирается в противоположную плоскость, индикатор электронного микрометра должен показать 0. В механическом приборе барабан должен практически полностью закрыть стебель, его скошенный край обязан остановиться ровно на нулевой отметке шкалы стебля, а ноль барабана должен совпасть с продольным штрихом стебля.

Перед измерением обязательно выдержите деталь и инструмент для измерения в одном температурном режиме (в одном помещении) хотя бы 3 часа.

Шаг 2: Фиксация детали

Внешне кажется, что все просто на этом этапе, вставляй деталь и зажимай, что есть мочи. Но это не совсем так, прибор высокоточный, и любое усилие исказит ваши результаты, а еще страшнее, если это собьет тонкую настройку всей системы. Но для предотвращения самодеятельности в приборе придуманы специальные механизмы. Сначала вы доводите винт до детали, расположенной возле второй измерительной плоскости, простым вращением барабана. Как только почувствовали упор, пора немного сместиться по рукоятке и продолжить вращать трещотку, это самый крайний вращательный элемент. Как только вы услышали характерный щелчок, потом второй и третий – самое время остановиться. Это значит, что деталь надежно зафиксирована, и три щелчка об этом вас известили.

Шаг 3: Снимаем показания шкал

Электронный прибор покажет вам все на индикаторе, тут разбираться не нужно, где искать заветные цифры. А вот с механикой нужно приловчиться. Начинаем снимать измерения с самого крупного разряда цифр, заканчивая самым мелким. Первым делом смотрим на шкалу стебля, это та часть рукоятки, которая оставалась все это время неподвижной. На ней имеются две шкалы, но они для удобства восприятия находятся на одной оси, просто деления снизу обозначают миллиметры (каждое деление равняется 1 мм), а сверху – половинки миллиметра (шаг 0,5 мм).

В том месте, где остановился край барабана, смотрим, сколько делений по нижней (пусть 6) шкале осталось видимыми, так мы узнаем первую цифру (6 мм). Если край барабана поравнялся с каким-то делением верхней шкалы, то цифра после запятой будет 5, если деление спряталось, то пока что после запятой стоит ноль, но следом рассматриваем шкалу барабана, где найдем сотые доли миллиметра, которые и приплюсуются к десяткам. Например, на верхней шкале мы половинчатое деление не увидели, следовательно, пока что у нас 6,0 мм. Но на барабане с горизонтальным штрихом стебля совпала цифра 22, тогда 6,0 0,22=6,22 мм. Если бы штрих на верхней шкале стебля был виден, то было бы 6,5 мм, и уже к нему прибавляли бы 0,22, получилось бы 6,72 мм.

Для подсчета приведен общий случай для самого распространенного в хозяйстве вида этого прибора. Но для каждого инструмента значение штрихов будет определяться его классом точности, поэтому сначала посмотрите, что значит разметка на шкалах, а потом начинайте подсчеты.


Оцените статью: Поделитесь с друзьями!

Как пользоваться микрометром: подробная инструкция, видеоурок

Работа с мелкими деталями, требующими идеально точной подгонки и минимальных допусков размеров, требует таких же точных измерений и соответствующего измерительного инструмента. Какие-то операции можно выполнить с помощью качественного, хорошо откалиброванного штангенциркуля, но для более точных замеров необходим микрометр.

Содержание статьи

Принцип работы микрометра и его устройство

Данный прибор предназначен для линейных измерений (длины/ширины) объекта. Диапазон измерений и точность устройства зависит от его конструкции.

Основа прибора – подковообразная деталь (скоба), через отверстия в концах которой проходит ось перемещения винтовой пары. Винт (шпиндель), движущийся по неподвижно закрепленной гайке, позволяет прижать измеряемый объект к стационарной опоре (пятке) и тем самым определить измеряемый размер.

Поскольку при такой точности замера (до 2 мкм) важную роль играет температура замеряемой детали и, соответственно, ее температурное расширение, скоба прибора снабжена термоизолирующей пластиной. Это исключает влияние тепла человеческого тела на погрешность измерений.

Перемещение шпинделя пропорционально его повороту в гайке, поэтому для точного определения размера используется две шкалы. Одна разметка, двойная, нанесена непосредственно на стебле шпинделя и дает информацию о количестве полных оборотов винта. Нижняя ее часть дает информацию о количестве полных миллиметров измеряемого размера, верхняя — половинах. Вторая шкала, круговая (на скошенном барабане), позволяет мерить доли оборота, а именно сотые доли миллиметра.

Важно: поскольку винт с ходом более 25 мм и достаточно малым шагом изготовить крайне сложно, микрометры в основном выпускаются с шагом измерений в 25 мм.

Современные изделия с цифровым дисплеем также работают на винтовой микропаре, но данные измерений фиксируются автоматически и выдаются на дисплей, что заметно упрощает работу.

Немного истории

Первый микрометр был изобретен в 1848 году, французом Ж.Пальмером, а в 1867 году представлен на Парижской выставке, где он и был выкуплен американцами Шарпом и Брауном. В 1877 году они предложили собственную конструкцию, которая и выпускается до нынешнего времени почти в неизмененном виде.

Раритетный микрометр 19-го века, термоизолирующих накладок еще нет, шаг винтовой пары около миллиметра

Для того времени точность инструмента была избыточной, поскольку большинство станков не позволяли изготовить детали с таким малым допуском. Основное применение микрометра началось уже в двадцатом веке.

Стрелочный микрометр советского периода

Современные реалии внесли свои поправки – и требования к точности деталей заметно повысились, и новые возможности точного замера появились.

Современный цифровой микрометр и возможностью измерения в дюймовой и метрической системе

Виды микрометров

Поскольку измерения с высокой степенью точности, которую не обеспечивает штангенциркуль, необходимы для деталей разной формы и размеров, ассортимент микрометров тоже довольно велик.

В первую очередь изделия различают по степени точности измерений, что напрямую связано с их конструкцией:

По конструктиву приборов и возможности совершения ими разных замеров классификация идет иначе:

  • гладкий (обычный винтовой, он же аналоговый и механический) микрометр позволяет измерять внешний размер детали – ширину, длину, толщину, диаметр;
  • для замера толщины стенки детали применяется немного другая конструкция, ее называют трубной. Особенность – выступ на пятке, обращенный к шпинделю;
  • для определения размера зуба шестерни и расстояний между ними используется зубомерная разновидность. Ее особенность – насадки конической формы на пятку и шпиндель, обеспечивающие плотное прилегание измерителя к поверхности зуба;
  • листовые микрометры предназначены для замера толщины листов, поэтому скоба у них уменьшена по сравнению с другими моделями, зато имеется дополнительная круговая шкала для большей точности измерений;
  • так называемые проволочные микрометры, как понятно из названия, предназначены для определения сечения проволоки и иных деталей очень малого размера. Соответственно скобы у этих устройств нет вовсе, но обеспечена повышенная точность замеров;
  • очень специфическое назначение у прибора с призматической формой насадок на скобе. Он позволяет очень точно определять правильность формы и размеров многолезвийного инструмента;
  • канавочный микрометр (или микрометр-глубиномер) рассчитан на определение глубины отверстия (канавки, паза, углубления) в детали. Принцип его работы схож со штангенциркулем или обычным глубиномером, но точность заметно выше, чем у этих приборов. В комплекте поставки обычно имеются дополнительные щупы различной длины для расширения диапазона измерений;
  • резьбовой микрометр служит для точного определения диаметра метрической резьбы и имеет характерные заостренные концы пятки и шпинделя. Это позволяет концам устройства касаться впадин резьбы. Снабжается дополнительными наконечниками для разного шага измеряемой резьбы;
  • очень необычен двойной прибор (для регулировки клапанов) – он рассчитан на отслеживание постепенных изменений диаметра (сечения) детали в процессе изготовления. Например, удобно замерять им диаметр поршней до или после снятия части материала;
  • измерить внутренний диаметр тонкой трубы (отверстия) позволяет нутромер-микрометр. Для определения диаметра из его основной части выдвигаются небольшие детали до касания к стенкам детали.

Солидную часть функций разных видов микрометров совмещает в себе универсальное устройство с набором насадок на шпиндель и пятку.

Основной его минус – возможность измерения только внешних размеров.

Как пользоваться микрометром

Принцип использования очень прост и в целом изложен в этом видеоуроке.

Если же разбить последовательность по шагам, она будет такой:

  1. зажимаем скобу инструмента в тисках – это необходимо сделать, чтобы освободить руки и упростить процесс замеров;
  2. зажать губками (пяткой и шпинделем) прибора измеряемую деталь. Очень важно не пережать, поскольку это приведет к срыву резьбы и полной непригодности микрометра к работе. Так называемый барабан крутится только до соприкосновения губок с деталью, далее в действие вступает трещотка. Фрикционные механизм не позволит увеличить усилие сверх нормативного и предотвратит порчу изделия. Признаком необходимости прекратить вращение фрикциона становится характерный треск;
  3. далее по разметке шкалы на стебле и барабане определяется искомый размер.

Для этого вначале отсчитывается целое количество миллиметров (на нижней шкале стебля), далее определяется количество половинок миллиметра (по верхней шкале) и сотых долей миллиметра по круговой шкале барабана. Полученные цифры суммируются.

В примере на иллюстрации выше целое количество отметок составляет тринадцать, после тринадцатой отметкой между ней и краем барабана есть отметка половины миллиметра. Положение круговой шкалы дает отметку 27 – то есть 0,27 мм. Соответственно, размер в целом составит 13,77 мм.

Для работы с цифровым микрометром выполняются пункт 2 и частично 3. Частично – поскольку нет необходимости отсчитывать деления, на дисплее сразу же будет отражено действительное значение размера.

Важно: при замере диаметра необходимо убедиться в том, что измеряется именно максимальный размер сечения цилиндрической детали. Соскальзывание губок прибора приведет к погрешности измерений.

Перед началом работы пятка и край шпинделя (насадки) очищаются от загрязнений, а прибор обязательно проверяется и калибруется.

Инструкция по устранению погрешности микрометра

Чем точнее инструмент, тем легче сбить его настройку – это общее правило, касающееся и микрометров.

Поэтому до начала работы надо убедиться в том, что прибор работает нормально, «выставить на ноль».

Для настройки используются эталонные детали, чьи размеры точно соответствуют заявленным.

Вначале проверяется взаимное положение шкал стебля и барабана, сведя губки (пятку и шпиндель) до треска фрикционного механизма. Вот так это должно выглядеть в идеале.

Если совпадения нет, необходимо изменить положение барабана. Для этого вначале подвижная губка стопорится с помощью зажимающего устройства.

Далее ослабляется крепление трещотки.

Меняется положение барабана до желаемого, трещотка закрепляется снова, стопорное устройство возвращается в исходное положение.

При этой операции губки должны касаться друг друга, но не быть зажатыми с явным, до срыва резьбы, усилием!

Для проверки правильности работы прибора выполняется замер эталонной детали, а лучше нескольких.

Как видно на фото, деление «40» на барабане микрометра четко совпадает с основной линией шкалы стебля, при этом край барабана находится на отметке 12,5 мм. Следовательно, размер детали совпадает с заявленным.

Также возможна корректировка положения нуля с помощью ключа для откручивания самого барабана. Он поставляется в комплекте с микрометром.

Заключение

Точность измерений с помощью микрометра во многом зависит от качества ухода за прибором, правильности его хранения и эксплуатации. Ронять или ударять устройство недопустимо, как и сведение губок с преувеличенным усилием. Это приведет к выходу из строя самого инструмента и/или повреждению детали.

Как пользоваться микрометром

Год новичка: Набор инструментов инженера-стажера (часть 2)

Серия технических блогов для инженеров-стажеров и инженеров начального уровня

« Что это за штука? »- спрашивает каждый, кто впервые видит микрометр. Кто может их винить, ведь это похоже на что-то из средневековой камеры пыток. И управлять им так же сложно. « Эта штука требует трех рук… и цифры не имеют смысла!» Итак, почему же тогда каждый опытный машинист клянется, что микрометр - лучший инструмент в их ящике для инструментов?

Микрометр - это простой и точный способ измерения с помощью ручного инструмента.Он может легко и надежно измерять объекты с точностью до 0,001 дюйма. Несмотря на все ваши негативные мысли, каждый инженер и машинист знакомится с микрометром. Большинство компаний ожидают, что стажеры уже понимают, как их использовать. Предлагаем вам краткий урок по микрометрам, который поможет вам оставаться впереди всех остальных.

1. Что такое микрометр?

Микрометр - это высокоточный прибор для измерения различных объектов. Он работает путем измерения расстояния между жестким упором (опорой) и подвижной поверхностью (шпинделем).Когда наперсток поворачивается, он перемещает шпиндель ближе или дальше от наковальни. Для проведения измерения объект помещается между наковальней и шпинделем, а наперсток вращается до тех пор, пока объект не будет осторожно зажат между двумя поверхностями. После того, как объект зажат, считывается шкала и выводится десятичное значение. * Например, 0,165 дюйма или 4,19 мм

2. Анатомия микрометра.

Основная анатомия микрометра очень проста.В раме микрометра находятся все компоненты, которые не двигаются относительно шпинделя. Это включает в себя опору, контргайку и втулку. Наковальня - это точная отшлифованная плоская поверхность, которая действует как ориентир. Стопорная гайка - это просто гайка на четверть оборота, которая блокирует шпиндель от вращения. Втулка содержит шкалу, которая используется для определения размера, и внутреннюю резьбу, позволяющую шпинделю двигаться.

Движущиеся части состоят из шпинделя, гильзы и храпового механизма.Как и наковальня, шпиндель имеет точную шлифованную измерительную поверхность на плоскости цилиндра. Наперсток действует как головка болта. Когда вы поворачиваете головку, она перемещает затвор вперед или назад. Трещотка - это механизм, гарантирующий, что шпиндель не зажмет объект слишком сильно, что приведет к ложным показаниям.

3. Держите микрометр.

То, как вы держите и используете микрометр, сразу же подскажет ветерану, знаете ли вы, что делаете, или не знаете.Новичкам обычно нужна третья рука и они чрезмерно возятся, чтобы измерить. Старый профессионал может использовать микрометр в одной руке и держать предмет для измерения в другой, см. Рис. 3. Правильный способ использования микрометра - это держать его в доминирующей руке. Возьмитесь за наперсток большим и указательным пальцами. Приложите С-образную форму оправы к ладони. Наконец, частично оберните мизинец или безымянный палец внутри рамки. Держите измеряемый объект не доминирующей рукой.

Советы:

+ Поддерживайте вес микрометра в ладони, чтобы можно было крутить наперсток или трещотку, потирая большим и указательным пальцами.

+ Не вставляйте мизинец или безымянный палец в рамку так, чтобы это не мешало измерению объекта.

+ Не закрывайте рукав ладонью, иначе вы не сможете увидеть размер.

4. Шкала микрометра.

На рукаве микрометра выгравирована шкала.Эта шкала содержит длинную линию, проходящую по всей длине гильзы микрометра (базовая линия). На рисунке 4 эта линия выделена желтым цветом. Цифры на шкале соответствуют тому, насколько далеко шпиндель находится от наковальни. Ноль на шкале соответствует касанию шпинделя наковальни (т. Е. Нулевому расстоянию между поверхностями). Микрометр обычно устанавливается только для английских или метрических единиц. На английских микрометрах каждая черта на этой шкале представляет 0,025² (25 тысячных дюйма).Большие числа представляют 0,100² (100 тысячных долей дюйма).

На шпинделе также имеется шкала по окружности, каждая из этих линий выделена зеленым на рисунке 4. Каждая линия на этой шкале представляет 0,001² (1 тысячную долю дюйма). Вдоль шпинделя 25 таких линий. Когда шпиндель вращается, он будет показывать большую или меньшую часть базовой линии. Один оборот шпинделя соответствует 0,025² или одной линии на базовой линии. Следовательно, один оборот шпинделя либо покажет, либо скроет одну черту на базовой линии.

5. Проведение измерения.

Для измерения на микрометре объект осторожно зажимают между опорой и шпинделем. После очень легкого защемления пользователь поворачивает храповик до щелчка один или два раза. Это гарантирует, что приложено нужное натяжение. Предмет следует держать достаточно твердо, чтобы он не выпал из микрометра под собственным весом, но при этом достаточно осторожно, чтобы он мог легко соскользнуть, если его схватить. При необходимости пользователь может наложить стопорную гайку, чтобы предотвратить затяжку или ослабление шпинделя во время интерпретации измерения.

6. Считывание измерения.

Затем пользователь смотрит на линии на шпинделе и находит, какие отметки совпадают с базовой линией. Эта линия, выделенная красной стрелкой на Рисунке 4, является измерением.

Для интерпретации измерения требуется некоторая математика в уме:

+ Считайте наибольшее число, указанное на опорной линии. На рисунке 4 все еще видна цифра 3. Это соответствует 0,300 дюйма.

+ Подсчитайте количество штрихов на базовой линии между последним большим числом и шпинделем. На Рисунке 4 видна 1 линия, представляющая 0,025 дюйма.

+ Считайте число на шпинделе, которое выровнено по базовой линии. Это строка, выделенная красной стрелкой. Поскольку каждая строка равна 0,001², выделенная строка на рисунке читается как .016²

.

+ Наконец, сложите эти три числа вместе, чтобы получить окончательное измерение:

Пример: .300² +.025² + .016² = .341²

7. Образцы измерений.

Написал: Шон Деррик - инженер по разработке продукта |
Шон имеет степень бакалавра наук. в инженерном проектировании и M.S. в области машиностроения в Университете Западного Мичигана. Он имеет более чем 7-летний опыт разработки продуктов в различных отраслях, от медицины, автомобилестроения, мебели, потребительских товаров и обороны. Шон увлекается пешим туризмом, альпинизмом, лыжным спортом, фильмами и занимается со степенью доктора наук.Буду в свободное время.

5.4: Как проводить измерения с помощью микрометра

Микрометр - важный инструмент для проведения точных измерений. Он имеет точность 0,01 мм, и если вы когда-нибудь захотите сделать что-то с жесткими допусками, вам, вероятно, придется его использовать. Мы рассмотрим, как использовать традиционный аналоговый микрометр и как правильно читать размер.

В видео я показываю, как проводить измерения, а также немного рассказываю о том, как сделан микрометр.Так что это может быть полезно для лучшего понимания этого устройства.

Видео: В этом видео мы смотрим на микрометр. Это прибор для точных измерений. Он имеет точность 0,01 мм и незаменим в любом механическом цехе. Я быстро покажу, как он устроен и как работает, а также как с его помощью проводить измерения. Надеюсь, это поможет.

Припасы:

  • Микрометр
  • Деталь для измерения

Шаг 1: Измерьте

  1. Поместите деталь между измерительными поверхностями.
  2. Поднесите измерительную поверхность к детали, вращая шпиндель.
  3. Когда вы находитесь близко, используйте храповик, чтобы прижать измерительную поверхность к детали. Достаточное измерительное усилие должно быть достигнуто путем поворота храповика два или три раза.
  4. Теперь вы можете зафиксировать размер с помощью стопорной гайки.

Шаг 2: Чтение линейной градуировки

Считайте линейную градуировку. 🙂

Количество линий в верхней части горизонтальной нулевой линии указывает миллиметры.Мы видим 4 линии для этого измерения. Это означает, что наш размер превышает 4 мм.

Линии под горизонтальной нулевой линией показывают нам полмиллиметра. Когда вы не можете видеть полмиллиметровую линию , это означает, что ваш размер составляет от 4,0 до 4,5 мм. Если может видеть линию размером в половину мм, это означает, что размер составляет от 4,5 до 5 мм.

Шаг 3: Чтение градуировки наперстка

Эта градуировка показывает десятые и сотни миллиметров.Он разделен на 50 градаций. Следовательно, каждая градуировка равна 0,01 мм. Мы просто посмотрим, какая градация совпадает с горизонтальной нулевой линией. В этой части мы видим, что это число 29. Поскольку мы не можем видеть полумиллиметровой линии, мы просто добавляем это число к 4,0 мм. Таким образом, наш окончательный размер составляет 4,29 мм.

Если бы, с другой стороны, могли видеть линию в половину мм, мы бы добавили это число к 4,5 мм, и результат был бы 4.79 мм.

Шаг 4: Заключительные советы

Считывание показаний микрометра может быть непростым, если вы к нему не привыкли. Чтобы уменьшить любую ошибку считывания, полезно сначала провести более грубое измерение с помощью штангенциркуля, чтобы увидеть, к какому размеру вы стремитесь.

Если вы хотите попрактиковаться в чтении микрометра, то вот довольно милый имитатор микрометра .

Как пользоваться микрометром | Металлические супермаркеты

Для проверки правильности размеров с разной степенью точности можно использовать множество устройств.Для проведения измерений можно использовать рулетки, штангенциркуль, оптические компараторы и многие другие измерительные инструменты. Одним из самых известных и точных инструментов для измерения является микрометр. Микрометр - мощный инструмент для проверки размеров, но точное понимание того, что такое микрометр, для чего его можно использовать и как его использовать, необходимо для проведения точных измерений.

Что такое микрометр?

Микрометр - это измерительное устройство, используемое для измерения плоских поверхностей или различной геометрии.Например, внутренний диаметр или толщина трубы. Микрометр состоит в основном из гильзы со шкалой, наперстка со шкалой, шкалы Вернье (или только одной цифровой шкалы) и двух поверхностей, известных как наковальня и шпиндель. Коуш и шпиндель соединены с высокоточным винтом, который используется для перемещения шпинделя на точные и измеримые расстояния.

Микрометры - это конечные расстояния, которые можно использовать для измерения. Обычно они разбиваются на окна разных размеров в 1 дюйм или 25 мм (например.грамм. 1–2 микрометра, 2–3 микрометра, 125–150 мм микрометра и т. Д.).

Три основных типа микрометров:

  1. Внутренние микрометры - используются для измерения внутренних размеров.
  2. Внешние микрометры - используются для измерения внешних размеров.
  3. Глубинные микрометры - используются для измерения глубины.
Источник

Как пользоваться микрометром

Для разных типов микрометров требуются несколько отличающиеся рабочие процедуры. В этом разделе рассматривается только внешний метрический микрометр.

  1. Убедитесь, что измеряемый объект закреплен зажимом или каким-либо креплением.
  2. Удерживая деталь, микрометр подходящего размера можно взять и ослабить с помощью наперстка до тех пор, пока шпиндель и упор не будут размещены вне поверхностей на измеряемой детали.
  3. Как только это будет выполнено, наперсток можно повернуть по часовой стрелке, чтобы начать движение шпинделя к детали. Шпиндель и наковальня должны начать прижиматься к детали.Здесь не следует прилагать чрезмерное усилие к наперстку. Слишком большая сила может исказить измерения и оказаться меньше фактических размеров детали. У многих микрометров есть храповик на наперстке, который предотвращает это.
  4. После того, как опора и шпиндель вошли в одновременный контакт с деталью, вы готовы считать шкалу микрометра.

Как читать шкалу микрометра

Source

Доступны два основных типа систем микрометрических шкал: система традиционных шкал и система цифровых шкал.Традиционная система шкал состоит из двух-трех различных шкал на микрометре, которые при совместном использовании показывают пользователю микрометра измерение оцениваемой детали. Они известны как рукавная шкала, баррельская шкала и шкала Вернье. Шкала Нони может присутствовать не на каждом микрометре, но обеспечивает дополнительную точность (примечание: принцип действия отличается от штангенциркуля Нониуса). Чтобы проиллюстрировать, как читать традиционную систему шкалы, см. Пример ниже (со ссылкой на изображение выше):

Первая часть измерения определяется типом микрометра.Предположим, что микрометрические шкалы на изображении ниже являются частью микрометра от 100 до 125 мм. Это дает базовое измерение 100 мм. При повороте наперстка шкала ствола перемещается по шкале гильзы и шкале Нони.

Масштаб рукава на изображении выше (нижняя левая шкала) определяет следующие две цифры измерения и первую десятичную дробь, которая составляет 05,5 мм.

После определения этого значения шкала в стволе используется для получения дополнительных десятичных миллиметров (десятых и сотых знаков после запятой), которые будут добавлены к 105.5 мм уже измерено по шкале рукава. Используя шкалу ствола (шкала справа), выяснилось, что первые два десятичных знака равны 0,28 мм.

В настоящее время общий размер составляет 105,78 мм, однако шкала Вернье (верхняя левая шкала) обеспечивает еще большую точность. Измерение шкалы Вернье можно определить, найдя линию на шкале Вернье, которая лучше всего совпадает с любой из линий на шкале ствола. В данном случае это число 3, что соответствует 0,003 мм.

Подводя итог по типу микрометра (основание 100 мм), измеряем шкалу рукава (5.5 мм), шкала ствола (0,28 мм) и шкала Нони (0,003 мм) дают общий размер 105,783 мм.

Source

Цифровой микрометр, с другой стороны, намного легче читать. Есть все те же части, но главное отличие состоит в том, что при повороте наперстка производится цифровое считывание. Цифровые микрометры обеспечивают большое преимущество с точки зрения экономии времени и уменьшения ошибок оператора. Однако в целом они дороже.

Металлические Супермаркеты

В Metal Supermarkets мы поставляем широкий ассортимент металлов для различных областей применения.В нашем ассортименте: нержавеющая сталь, легированная сталь, оцинкованная сталь, инструментальная сталь, алюминий, латунь, бронза и медь.

Наша горячекатаная и холоднокатаная сталь доступна в широком диапазоне форм, включая пруток, трубы, листы и пластины. Мы можем разрезать металл в точном соответствии с вашими требованиями.

Посетите одно из более чем 100 наших офисов в Северной Америке сегодня.

Как считывать внешний микрометр

Как считывать внешний микрометр


Микрометр обычно обеспечивает большую точность, чем штангенциркуль, но имеет ограниченные возможности. на меньший диапазон длин.Например, потребуется набор из шести предметов. микрометров для покрытия диапазона 6 штангенциркуля.

Части внешнего микрометра

Правильное использование и уход за микрометром

Обязательно разблокируйте стопорный рычаг, прежде чем пытаться повернуть наперсток.
Очистите измерительные поверхности чистой тканью до и после измерений.
Также рекомендуется время от времени чистить шпиндель, чтобы загрязнения от попадания внутрь рукава. Держитесь за наперсток, когда требуя большого количества поездок, но когда вы приближаетесь к объект, который необходимо измерить, используйте храповой упор, чтобы не перетягивать наперсток и дают ошибочное прочтение. Никогда не оставляйте микрометр на палящем солнце а затем попытайтесь измерить. Это также привело бы к ошибочному чтению. Когда микрометр на минимальном значении, горизонтальная линия на рукаве должен совпадать с 0 на наперстке. Если это не так, это будет необходимо откалибровать микрометр, вращая гильзу.Каждый микрометр поставляется с регулировочным ключом в виде полумесяца для этой цели. Сделать корректировку просто загоните ключ сбоку от шпинделя и вставьте маленький наконечник в отверстие для рычага. Для поворота шпинделя не потребуется больших усилий. однако в шпинделе имеется достаточное сопротивление, поэтому он никогда не сдвинется с места самостоятельно. Микрометры большего размера поставляются со стандартами для проверки правильности калибровка. При проверке держите эталон прямо между наковальня и шпиндель. Чтобы помочь с этим, попробуйте слегка повернуть эталон с помощью пальцами, осторожно поворачивая наперсток, когда вы приближаетесь к стандарту.

Как читать внешний микрометр


Щелкните, чтобы перейти к
1. Считывание шкалы 0,001
2. Считывание шкалы 0,001
3. Считывание шкалы 0,01 мм
4. Считывание шкалы 0,001 мм

Прежде всего, основы:
Шаг винтовая резьба на стандартном шпинделе составляет 40 витков на дюйм.Один вращение наперстка продвигает лицевую сторону шпинделя к или от поверхность наковальни точно 1/40 дюйма или 0,025 дюйма, что равно расстоянию между двумя градация на рукаве. Строка чтения на рукаве разделена на 40 равными частями вертикальными линиями, соответствующими количеству ниток на шпиндель. Следовательно, каждая вертикальная линия обозначает 1/40 дюйма или 0,025 дюйма. Каждый четвертый Линия, которая длиннее остальных, обозначает 0,100 "и пронумерована. скошенный край наперстка разделен на 25 равных частей с каждой линией представляющий 0. 001 ", и каждая строка может нумероваться или не нумероваться, однако каждый пятая строка нумеруется последовательно. Чтобы прочитать микрометр в тысячных долях, умножьте количество вертикальных делений, видимых на рукаве, на 0,025 дюйма, и к этому добавьте количество тысячных, указанное линией на наперстке, Лучше всего совпадает с центральной длинной линией на рукаве.

А теперь несколько примеров:

Как читать микрометр с градуировкой 0,001 дюйма

Наперсток микрометра показывает 0.276 дюймов

На рисунке выше наперсток расположен в том месте, где он находится между 2-я и 3-я пронумерованные градации, таким образом, 2 x 0,100 = 0,200. Прошлое там есть три дополнительных подразделения, что составляет 3 x 0,025 = 0,075. Наконец градация 1 на наперстке - ближайшая к центральной длинной линии на рукав поэтому 1 x 0,001 = 0,001. Таким образом, значение будет 0,200 + 0,075. + 0,001, всего 0,276 дюйма.

Как прочитать внешний микрометр с градуировкой 0. 0001 " (с дополнительным нониусом шкала).

Многие микрометры включают нониусную шкалу на втулке в дополнение к регулярные выпускные. Это позволяет проводить измерения в пределах 0,001 миллиметра. производится на метрических микрометрах или 0,0001 дюймов на микрометрах дюймовой системы.
Дополнительная цифра этих микрометров получается путем нахождения линии на рукав, который лучше всего совпадает с линией на наперстке. Количество этого совпадающая линия нониуса представляет собой дополнительную цифру.

В следующем примере используется 1–2 микрометра (показан со стандартом 1).

Горизонтальная шкала на рукаве имеет деления каждые 0,025 (25 тысячные). Каждому 4-му выпуску (начиная с 0) присваивается номер. последовательно. Эти числа представляют 0,100 (4 x 0,025 = 0,100), что читается как 100 тысячных.
Градуировка по вертикальной шкале на наперстке составляет 0,001 (1 тысячная). Каждая 5-я градация пронумерована для наглядности.
Деление вертикальной шкалы на рукаве соответствует 0,0001 (десятая часть тысячные). Это нониусная шкала.

Показания микрометра 1,1551 дюйма


Показание для этого примера определяется сложением пяти отдельных цифр.
А это:
Длина эталона - 1,0000
Пронумерованная градуировка на втулке 1 или 0,1000
Две дополнительные градуировки на 2-й линии втулки после 1, которая равна 2 x 0,025 = 0,050 (50 тысячных).
Число тысячных долей по вертикальной шкале наперстка - от 5 до 6, следовательно, .005
Лучшее совпадение двух вертикальных шкал, что означает 1.0001
Сумма всех пяти цифр:
1,0000
0,1000
0,0500
0,0050
0,0001
- это
1,1551, что просто читается как 1,1551 дюйм или может быть прочитанным как один и один тысяча пятьсот пятьдесят одна десятитысячная дюйма.

Другой пример в дюймах с использованием от 0 до 1 микрометра:


Как читать микрометр с нулевой шкалой.01 мм


Шаг резьбы на метрическом шпинделе составляет полмиллиметра. (0,5 мм). Один оборот наперстка перемещает лицевую сторону шпинделя в сторону или в сторону. от поверхности наковальни точно 0,5 мм. Линия чтения на рукаве градуирована. над центральной длинной линией в миллиметрах (1,0 мм) с каждым пятым миллиметром пронумерованы. Каждый миллиметр также делится пополам (0,5 мм) ниже центральная длинная линия. Скошенный край наперстка делится на пятьдесят равных частей, где каждая строка представляет 0.01мм и каждая пятая строка нумеруется от 0 до 50. Таким образом, количество видимых миллиметровых и полумиллиметровых делений на рукаве плюс количество сотых миллиметра, обозначенное значком градуировка наперстка, которая совпадает с центральной длинной линией на рукаве, дать чтение.


Показание микрометрического наконечника 5,78 мм

На рисунке выше наконечник расположен там, где край наконечника фаска расположена между 5-м и 6-м делением на верхней стороне масштабируйте таким образом 5.0миллиметр. На нижней стороне также прошла следующая градация. шкалы, таким образом, дополнительные 0,5 мм. Наконец выпуск 28 (.28) на наперсток совпадает с центральной длинной линией рукава. Тогда чтение будет 5,00 + 0,5 + 0,28 = 5,78 мм.

Как читать микрометр с градуировкой 0,001 мм

Показание микрометра 5,783 миллиметра

На приведенном выше рисунке этот микрометр имеет дополнительную шкалу нониуса. рукав.Он читается примерно так же, как и в предыдущем примере, но более точные показания могут быть получены с помощью этой нониусной шкалы. Выпуск 31 на Наперсток лучше всего совпадает с отметкой 0,003 на рукаве. Таким образом значение будет 5,00 + 0,5 + 0,28 + 0,003 = 5,783 мм.

Для получения точных показаний всех прецизионных измерений важно держать заготовку перпендикулярно измерительному инструменту. Рассмотрите возможность покупки микрометра подставка, которая может служить третьей рукой. Стенд может значительно повысить точность измерения и фактически ускорить процесс, особенно при измерении части постоянно.

Класс отклонен!

Приобретайте нашу продукцию у следующих розничных продавцов:

Закрытое окно

микрометров | Типы и характеристики измерительных систем | Основы измерения

Микрометр - это инструмент, который измеряет размер цели, закрывая ее. Некоторые модели даже могут выполнять измерения с точностью до 1 мкм. В отличие от ручных штангенциркулей, микрометры соответствуют принципу Аббе, который позволяет им выполнять более точные измерения.
В общем, термин «микрометр» относится к внешним микрометрам. Также существует множество других типов микрометров в зависимости от различных измерительных приложений. Примеры включают внутренние микрометры, микрометры внутреннего диаметра, микрометры трубы и микрометры глубины. Диапазон измерения различается каждые 25 мм, например от 0 до 25 мм и от 25 до 50 мм, в зависимости от размера рамки, поэтому необходимо использовать микрометр, соответствующий цели. В последнее время невероятную популярность приобрели цифровые микрометры.

Принцип

Аббе гласит: «Чтобы повысить точность измерения, цель измерения и шкала измерительного прибора должны располагаться коллинеарно в направлении измерения». В микрометрах шкала и положение измерения коллинеарны, поэтому эти инструменты соответствуют принципу Аббе. Таким образом, можно сказать, что микрометры обладают высокой точностью измерения.

А
Наковальня

B
Шпиндель

С
Зажим

D
Гильза

E
Рама

Ф
Плита термостойкая

G
Масштаб

H
Наперсток

I
Стопор с храповым механизмом

  • Поместите цель между наковальней и шпинделем, а затем поверните наперсток, чтобы зафиксировать цель между двумя поверхностями.
  1. Перед измерением протрите поверхности опоры и шпинделя чистой тканью. Это удаляет грязь и пыль с поверхностей, что позволяет проводить точные измерения.
  2. Чтобы удерживать микрометр, удерживайте термостойкую пластину на раме большим и указательным пальцами левой руки и зажмите наперсток между большим и указательным пальцами правой руки.
  3. Возьмитесь за цель между опорой и шпинделем, поверните ограничитель храповика до проскальзывания, а затем прочтите значение.
  4. Считайте значение по основной шкале на рукаве и шкале на наперстке. Используйте линию на правом краю рукава, чтобы прочитать значение с шагом 0,5 мм. Затем вы можете использовать шкалу, по которой проходит центральная линия наперстка (шкала), чтобы считывать значение в единицах 0,01 мм.

А
Шкала наперстка показывает «0,15».

B
Шкала наперстка превышает "12".0 мм "

  • Используйте измерительный блок или специальный измерительный прибор для калибровки микрометра. Для проведения точных измерений поверхность наковальни всегда должна быть плоской. После выполнения нескольких измерений поверхность может перестать быть плоской из-за износа и накопления грязи. Поэтому периодически используйте деталь, известную как оптическая плоскость, чтобы проверять, плоская ли поверхность в соответствии с отображаемыми кольцами Ньютона.
  • При измерении металлической цели и выполнении калибровки с помощью измерительного блока соблюдайте осторожность в отношении теплового расширения.По возможности не держитесь за металл голыми руками или используйте перчатки, не пропускающие тепло и предназначенные для точной работы.
  • Межповерочный интервал микрометров составляет от 3 месяцев до 1 года.

ИНДЕКС

Easy Guide [2018]

Чтение, использование и измерение микрометра

Когда пара штангенциркулей недостаточно точна (т.е. необходимо измерить допуск менее 0,002 дюйма), большинство машинистов обратятся к показаниям микрометра.Микрометры бывают цифровых, циферблатных и нониусных, как и штангенциркуль:

Цифровой микрометр Mitutoyo…

Микрометр с круговой шкалой Mitutoyo, точнее, индикаторный микрометр

Микрометр Mitutoyo Vernier

Какой для меня?

Отложим в сторону циферблат или индикаторный микрометрический стиль. Они очень дорогие, и вы можете даже не увидеть их за пределами хорошо оборудованной метрологической лаборатории. Их цель состоит в том, чтобы уменьшить ошибку оператора даже больше, чем это сделает наперсток с храповым механизмом.Поворачивайте, пока шкала не станет равной нулю для максимальной повторяемости. У них также есть кнопка быстрого отсоединения, чтобы минимизировать износ контактов. Если вам действительно нужны высокоточные и воспроизводимые измерения, а их нужно много, купите индикаторный микрометр. Но, как я уже сказал, они дорогие!

Остается цифровой или нониус. Если вы можете читать нониус быстро, легко и точно (это требует небольшой практики), они будут намного дешевле, долговечнее, а батарея никогда не разрядится, потому что им не нужна батарея.

С другой стороны, если вы никогда не изучали нониусные микрометры и не привыкли к ним, вы можете мгновенно получить показания микрометра с цифрового прибора. Я предпочитаю использовать цифровые микрофоны для тех размеров, которые я использую чаще всего, и я купил набор нониусных микрофонов в коробке для больших размеров, которые я почти никогда не использую.

Наборы микрометров и диапазоны размеров

Микрометры работают с использованием прецизионного винта, который перемещает наковальни вместе или врозь. Таким образом, у них есть довольно ограниченный диапазон измерений, которые они могут выполнять.Обычно наборы микрометров поставляются в штучной упаковке, так что вы можете снимать показания микрометров для широкого диапазона размеров.

Набор микрометров Mitutoyo Vernier, размеры 0-12 ″

На фото представлен набор микрометров Mitutoyo Vernier с комбинированным диапазоном от 0 до 12 дюймов. Такой набор стоит довольно дорого - 2141,70 долларов на Amazon, пока я пишу это.

С другой стороны, более мелкая марка, такая как Fowler, предлагает набор микрометров Вернье от 0 до 6 дюймов всего за 311,46 доллара. Немного дороже, вы даже можете получить набор цифровых микрометров 0–6 дюймов.Доступно на Amazon в iGaging по цене 395 долларов США.

Считывание нониусного микрометра

Лучший способ научиться считывать показания микрометра Вернье - это наблюдать, как кто-то его объясняет. Вот отличное видео от Mitutoyo о считывании микрометров для нониусных микрофонов:

Дополнительный балл: Хотели бы вы попрактиковаться в считывании микрометров с нониусным микрофоном? Попробуйте эту отличную симуляцию:

Виртуальный микрометр - симулятор тысячных долей дюйма

Погрешность микрометра

микрометров обычно считаются с точностью до десятой или нулевой.0001 ″. Это примерно так же точно, как и любой специалист с ЧПУ, за исключением очень специализированных проектов. Однако следует иметь в виду:

Точность ниже 0,001 ″ сильно зависит от температуры. Не носите микрометр в кармане - тепло вашего тела согреет его и изменит показания микрометра. Помните о температуре в вашем магазине, где вы снимаете мерки. Подумайте об использовании подставки для микрометра (см. Ниже), которая также помогает удерживать тепло вашего тела от воздействия на показания микрометра.

Ознакомьтесь с калькулятором теплового расширения G-Wizard (упомянутым выше), чтобы понять, насколько важна температура. Кстати, просто подпишитесь на бесплатную пробную версию, и вы сможете сохранить и использовать многие калькуляторы, включая Калькулятор теплового расширения, на всю жизнь.

Стойка для микрометра

Стойка для микрометра может обеспечить более точное измерение. Это позволяет избежать передачи тепла вашим телом на микрометр и упрощает измерение без жонглирования.

Как пользоваться микрометром (трещотки для победы!)

Выше мы видели, как считывать показания микрометра Вернье. Помимо этого навыка, в использовании микрометра есть два ключевых момента: удерживать объект, который вы измеряете, параллельно наковальням и прикладывать равномерное усилие к микрометру во время измерения.

Как и в случае с штангенциркулем, вы можете форсировать измерение, приложив слишком большой крутящий момент к микрометру. Один из способов обеспечить стабильные измерения - это использовать храповик с храповым механизмом.Это небольшой встроенный динамометрический ключ. Поверните маленькую рукоятку с храповым механизмом, которая выступает из основной рукоятки, до тех пор, пока она не щелкнет несколько раз, и вы будете выполнять измерения с одинаковым крутящим моментом каждый раз.

Стандарты микрометров и калибровка микрометров

Учитывая уровень точности, который обеспечивают большинство микрометров, им необходима калибровка, чтобы гарантировать их точность. Точная калибровка настолько важна, что существует действующий стандарт, описывающий, как ее следует выполнять.

Вот как обычно откалибровать микрометр:

  1. Убедитесь, что все работает нормально, без привязки или других проблем.
  2. Очистите наковальни микрофона
  3. Закройте его, обнулите и убедитесь, что он надежно возвращается к нулю.
  4. Теперь проверьте микрометр в различных контрольных точках с помощью измерительных блоков или других эталонов, которые известны своей высокой точностью.
  5. Для каждой контрольной точки очистите измерительные блоки, чтобы между блоком и микрофоном не было мусора или пыли.
  6. Снимите несколько показаний для каждой контрольной точки. Убедитесь, что микрометр повторяется в пределах допуска (например,грамм. 0,00005 ″). Запишите измерения на контрольном листе, который дает длину, допуск, измеренную длину и погрешность.
  7. Вам также следует проверить плоскостность и параллельность опор. Используйте небольшую сферу или стилус цифрового щупа. Установите ноль со сферой в центре поверхностей наковальни и ноль. Переместите шар вокруг измерительных граней и посмотрите, как изменится обнуленное измерение. Он должен оставаться в пределах допуска микрометра.

Микрометры большего размера поставляются со стандартами микрометров.Это прецизионные стержни, которые отлично подходят для обнуления в цехе. Их не рекомендуется использовать для реальной калибровки, поскольку они недостаточно точны.

Картинки стоят тысячи слов, поэтому вот отличное видео от Mitutoyo о калибровке микрометров:

Большинство микрометров включает в себя небольшой гаечный ключ, который можно использовать для установки нуля устройства, если оно не показывает нулевое значение в полностью закрытом состоянии (возможно, в стандарте для больших микрофонов)

История микрометра

Интересно, что первые устройства, похожие на микрометры, восходят к 17 веку, когда Уильям Гаскойн использовал их для измерения расстояний между звездами, а также для определения относительных размеров различных небесных тел.Только в начале 19 века Генри Модслей создал первый настольный микрометр, который служил окончательным судьей в измерениях и точности.

К 1844 году были опубликованы сведения о микрометре мастерской Уайтворта, который очень похож на современные микрометры. У него была чугунная рама и противостоящие стальные цилиндры. Один приводился в движение прецизионным винтом и циферблатом, позволяющим производить измерения с точностью до десятитысячной дюйма. К 1867 году компания Brown & Sharpe начала их массовое производство, что позволило среднему механическому цеху значительно повысить точность своих измерений.

Специальные типы микрометров

Внешний микрометр

Самыми распространенными микрометрами, о которых мы говорили выше, являются внешние микрометры. Они измеряют внешние размеры.

Головка микрометра

Вы можете встретить микрометрическую головку, которая является частью другого прибора или не прикреплена к раме. Это обычное дело. Они полезны в качестве точных регулировок и упоров, а также в качестве компонентов более сложного оборудования.

Внутренний микрометр

Так же, как штангенциркуль можно использовать для измерения внутренних размеров, вы можете приобрести микрометры, настроенные для этого.Они называются микрометрами внутри:

.

Mitutoyo 0,2-1,2 ″ внутренний микрометр, штангенциркуль. Примерно 216,95 долларов на Amazon.

Два выступающих кончика круглые.

Тот, что на фото, - это «Caliper-Style». Вы также можете приобрести трубчатые микрометры , , внутренние микрометры.

Трубчатые внутренние микрометры

встречаются реже, но они удобны для больших отверстий.

Микрометр с лезвием

Лезвие-микрометры

могут использоваться для измерения внешних размеров канавок.

Микрометр с канавкой

Вот чудак, но там, где есть допуск, будет соответствующий измерительный прибор. В микрометре Groove Micrometer используются концентрические стержни, к которым прикреплены диски. Поместите один диск в каждую канавку или, возможно, один в канавку и один на внешней кромке или поверхности, и вы сможете с большой точностью измерить расстояние между ними.

Глубиномер микрометр

В разделе, посвященном штангенциркулям, мы видели, как у них есть измеритель глубины.Неудивительно, что когда возникает потребность в более точных показаниях глубины, на помощь приходит микрометр: представляем микрометрический глубиномер.

Микрометр для измерения внутреннего диаметра (микрометр для измерения внутреннего диаметра)

Отверстия сами по себе являются такой наукой, я подожду до секции измерения диаметра, чтобы поговорить о микрометрах внутреннего диаметра.

Микрометр для винтовой резьбы: см. Инструменты для метрологии / измерения резьбы

Микрометр

Микрометр

© Январь 2002 г. - ДокторРэндалл Дж. Скализ

Инструкция по эксплуатации

  • Микрометр - чрезвычайно точный измерительный прибор; в погрешность считывания составляет 1/200 мм = 0,005 мм.
  • Используйте рукоятку храповика (крайний правый на рисунке выше), чтобы слегка закройте губки на измеряемом объекте. Это не С-зажим! Когда трещотка щелкает, челюсти закрываются в достаточной степени.
  • Отметки вдоль неподвижного цилиндра микрометра представляют собой половинки миллиметры.
  • При каждом обороте ручки на стволе появляется еще одна отметка, и челюсти откроются еще на полмиллиметра.
  • Обратите внимание, что вокруг движущегося цилиндра обернуты 50 отметок. микрометр. Каждая из этих отметок соответствует 1/100 миллиметра.
  • Чтобы узнать расстояние между губками микрометра, просто добавьте от числа полмиллиметров до сотых долей миллиметра. В приведенном выше примере челюсти открыты (2.620 ± 0,005) мм, то есть 5 полмиллиметров и 12 сотых миллиметра.
  • Если две соседние отметки на движущемся стволе выглядят одинаково выровненными с линией считывания на неподвижном стволе, значит, показание будет наполовину между двумя отметками. В приведенном выше примере, если 12-й и 13-й тик отметки на движущемся стволе выглядели одинаково выровненными, тогда показания будет (2,625 ± 0,005) мм.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
