Монометр или манометр: Как правильно подобрать манометр. Основные параметры. На что важно обратить внимание при покупке?

Содержание

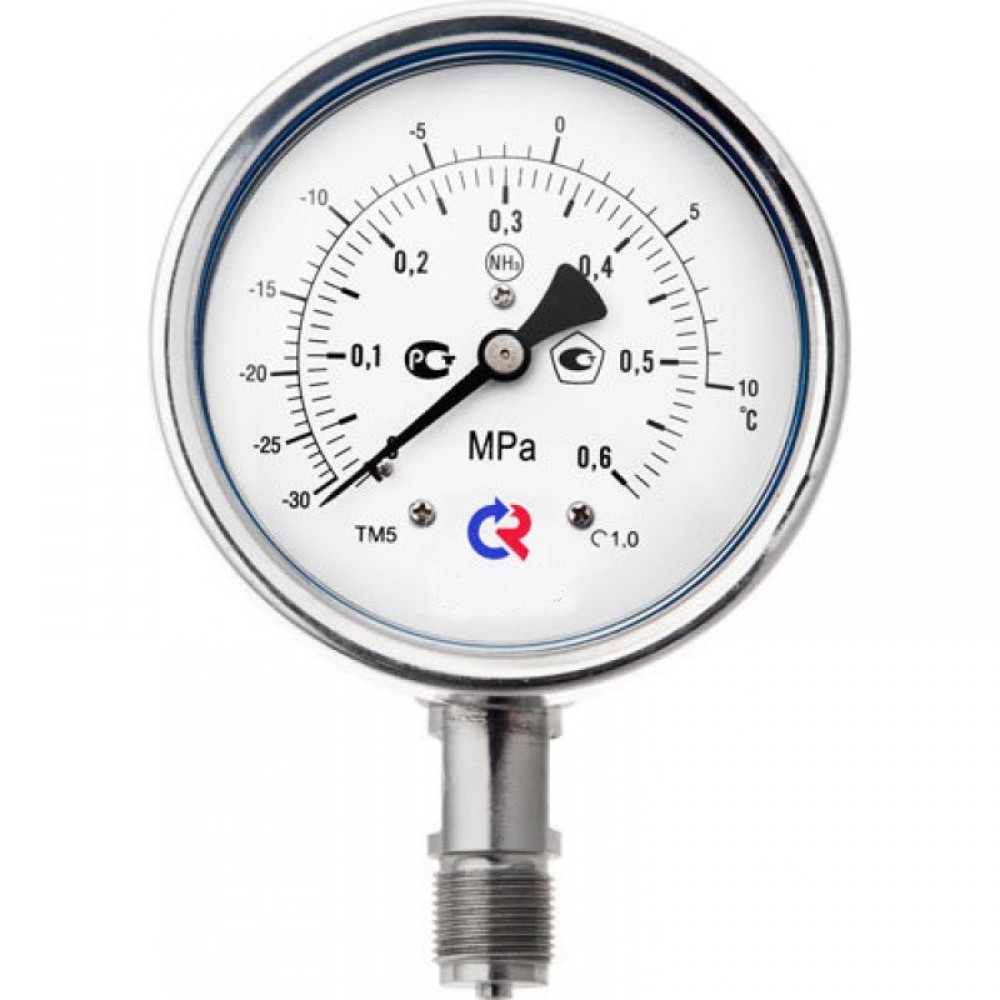

Что такое манометр, для чего используется

Манометр – это профессиональное устройство, которое создано для того, чтобы была возможность точного измерения давления газа и жидкости. Манометры бывают самых различных видов, в частности, они бывают низкого давления и высокого. Обычно это устройство помещено в небольшой корпус для того, чтобы было удобно им пользоваться. Наука пошла вперед, и уже сейчас имеются и сложные манометры, которые имеют в своем составе еще и температурную шкалу – термометры, вакуумметры – имеют вакуумные манометры. Которые предназначены для того, чтобы измерять давление тех газов, которые разряжены. Самое чем оснащено это устройство – это датчики давления, они и помогают измерить его.

Такие устройства необходимы в самых разных научных областях и технических. Их применяют при изучении процессов физики, которые наблюдаются в природе, или для измерения технологических процессов, которые созданы человеком.

Стоит иметь в виду, что эти устройства отличаются по классу точности. Так, например, есть класс точности 0,2, 0,6, 1,0, 2,5, 4,0. При этом, чем цифра меньше, тем и точность устройства, следовательно, меньше.

Важно отметить, что манометр находит свое применение и в теплоэнергетике, а также же на химических организациях, и тех, которые связаны с нефтехимией. Интересно, что его применяют и в пищевой отрасли, ведь именно здесь очень важно знать давление и регулировать его состояние.

Конечно, такое распространенное и нужное устройство делится на разные виды. Итак, существуют манометры:

технические;
специальные;
электроконтактные;
общетехнические.

Устройства также делятся исходя из назначения. Бывают манометры:

специальные;
судовые;
самопишущие;
виброустойчивые;
электроконтактные и другие.

Итак, рассмотри каждый по отдельности, чтобы детальнее разобраться какой манометр, где удобнее и лучше применять. Первый вид – общетехнические. Такие устройства могут измерять в разных сферах, даже избыточных и вакуумных. Такие устройства используют в частности для того, чтобы мерять давление в ходе процесса производства в промышленных оборудованиях непосредственно в их рабочих точках. Такие манометры устойчивы к вибрациям. Их применяют в газоснабжении, в механизмах и машинах, в теплоснабжении, в технологических системах.

Например, электроконтактные манометры могут регулировать измеряемую среду, и делают они это за счет наличия электроконтактного организма. Ими можно измерять давление жидкости, пара, газа и другое. Еще один вид – специальные манометры – для того, чтобы ими измеряли различные газы, такие как аммиак, кислород, водород, ацетилет. Важно знать, что для каждого газа – свой манометр, об этом свидетельствует специальный цвет на корпусе устройства.

Образцовые манометры созданы для испытаний, калибровки давления и для того, чтобы точно измерять избыток давления газа и жидкости. А вот судовые манометры эксплуатируют на речном и морском флоте.

По типам манометры тоже различаются на несколько видов. Так, например, жидкостные устройства применяют в лабораторных условиях. Давление здесь измеряется с помощью уравновешивания веса жидкости его столба, а мера давления здесь – измерения количества жидкости в сосудах сообщающихся. Также существуют поршневые манометры, деформационные, пружинные, трубчатые, мембранные и сильфонные. Все они отличаются способом применения. У нас Вы сможете найти различные манометры, которые помогут Вам измерять и контролировать давление воды и газа.

Преимущества работы с использованием манометров

На самом деле, преимущества в работе с манометрами очевидны. Во-первых, это универсальное устройство, которое помогает держать под контролем уровень давления. Во вторых, это точность измерения, а в том числе и аритмии.

Третье преимущество – дешевизна. Такое устройство может позволить себе каждый, потому что он имеет невысокую цену. И четвертое, очень важное преимущество в том, что это устройство надежное, при чем, надежность его не ухудшается даже при длительной эксплуатации. Еще одно важное свойство – это возможность эксплуатации в любых условиях.

Стоит отметить, что без такого приборы работа на предприятии, в котором необходимы измерения давления, значительно затрудняются. Ведь зачастую именно это небольшое устройство и держит под контролем весь производственный процесс. Это доп. оборудование – незаменимый помощник во многих отраслях.

Конечно, совсем непросто разобраться во всех видах этого устройства, которые существуют. Тем не менее, мы готовы помочь Вам в этом и подобрать Вам манометр, который подойдет именно для Ваших целей. Специалисты электротехнического интернет-магазина компании Энергопуск отлично разбираются в этом деле и помогут определиться с выбором, проконсультируют Вас по данному вопросу. Именно поэтому Вас стоит обратиться к нам, чтобы не ошибиться в своем выборе.

Остались вопросы?

Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Манометр устройство – WIKA Россия

Манометр – устройство с трубкой Бурдона, используется для измерения избыточного давления от 0,6 до 7 000 бар. Он относится к механическим средствам измерения давления и работает без электропитания.

Манометр устройство интересное

Трубка Бурдона – это кольцеобразная трубка с овальным сечением. Давление измеряемой среды действует на внутреннюю поверхность трубки и вызывает перемещение незакрепленного конца трубки. Это движение является измерением давления и отображается посредством механизма. Это движение является мерой величины давления и отображается посредством механизма.

C-образная трубка Бурдона, изогнутая под углом около 250°, может использоваться для давлений до 60 бар. Для более высоких давлений применяется трубка Бурдона с несколькими наложенными витками одинакового диаметра (винтообразные трубки) или со спиральной катушкой в одной плоскости (спиральные трубки).

Манометр устройство технологичное

Компания WIKA самостоятельно разрабатывает, проверяет и производит манометр с трубкой Бурдона в соответствии со стандартом EN 837-1. Мы изготавливаем такие манометры с различными диапазонами измерений, технологическими соединениями, региональными требованиями и номинальными размерами.

Для применения в агрессивных средах поставляется гидрозаполненный манометр с трубкой Бурдона. Манометр надежное устройство, гидрозаполненный корпус обеспечивает точность считывания показаний манометра даже при высоких динамических нагрузках. Благодаря гидрозаполнению обеспечивается смачивание подвижных частей в корпусе, что предотвращает повреждение и износ изделия.

Ассортимент продукции дополняет манометр устройство в безопасном исполнении. Помимо сплошной разделительной перегородки между циферблатом и измерительной системой такой манометр с трубкой Бурдона также оснащен выдуваемой задней стенкой для сброса давления. Это обеспечивает защиту любого человека, находящегося прямо перед манометром.

Важную роль в обеспечении точного измерения играет и механизм прибора. Механизмы «Swiss movement» (Сделано в Швейцарии) не только точны, как швейцарские часовые механизмы, но и отличаются особой прочностью и надежностью.

Манометр устройство с трубкой Бурдона в стандартном исполнении

Такой манометр с трубкой Бурдона подходят для жидких или газообразных сред, не слишком вязких или кристаллизующихся, не агрессивных по отношению к деталям из медного сплава. Диапазон измерений покрывает от 0,5 до 1 000 бар.

Манометр устройство с трубкой Бурдона в коррозионно-стойком исполнении

Манометр с трубкой Бурдона в исполнении с улучшенной коррозийной стойкостью полностью сделан из нержавеющей стали.

Он подходит для измерения давления в диапазоне от 0 … 0,5 до 0 … 7 000 бар, для газообразных и жидких сред с низкой вязкостью и некристаллизующихся, а также для агрессивных окружающих условий.

Технологические средства измерения WIKA

Надежность показывающих приборов для измерения давления и температуры WIKA для перерабатывающих отраслей промышленности была доказана миллион раз. Отдел «Технологические средства измерения» дает объяснения.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

как обнаружить и предупредить неисправность манометра

Как понять, что манометр поврежден или может отказать?

24 марта 2020 г. | Дэйв Росс (Dave Ross), старший инженер отдела сервисного обслуживания

Манометры — совсем небольшие приборы. Однако они являются важной составляющей систем в различных отраслях. Обеспечиваемая ими визуальная индикация давления в системе позволяет понять, все ли работает в требуемом диапазоне или надвигается проблема.

Неточная работа манометра может привести к снижению качества продукта на выходе системы в связи с нарушением достоверности данных и последующим чрезмерным повышением или снижением давления в системе. В случае неисправности манометра возможен выброс технологической среды из системы, а значит, травмы сотрудников, повреждения системы (на устранение которых потребуется время и деньги), а также потеря выходного продукта и прибыли.

Знание признаков и причин приближающейся неисправности манометра поможет быстро понять, что показания давления перестали быть точными, и избежать нежелательных последствий.

Если вы считаете, что в вашей системе присутствует манометр, работающий не самым лучшим образом, продолжайте читать эту статью, чтобы узнать о настораживающих признаках неисправности.

Каковы признаки неисправности манометра?

Ниже описаны пять основных причин неисправности манометра, ее признаки и действия, которые можно предпринять для решения проблемы.

Избыточное давление

Если стрелка манометра прижата к упору-ограничителю, значит, давление в манометре приближается к максимальному значению или превышает его. Это указывает на то, что установленный манометр имеет неподходящий для системы диапазон давления и не способен правильно показывать давление в ней. В результате может разорваться трубка Бурдона, что приведет к полному отказу манометра.

Трубка Бурдона — это изогнутая полая трубка, обычно изготовленная из металла, которая находится внутри манометра. Эта трубка реагирует на давление в системе и перемещает соединенную с ней стрелку для отображения соответствующего значения давления на циферблате манометра.

Необходимо выбрать манометр, рассчитанный на диапазон давления, в два раза превышающий предполагаемое рабочее давление в системе, чтобы расширить диапазон измеряемого давления, или добавить в систему предохранительное устройство (т. е. перепускной клапан) перед манометром. При экстремальных условиях в системе следует использовать манометр с ограниченным условным проходом (0,3 мм), чтобы ограничить расход, или рассмотреть вариант с уплотнением мембраны вместо конструкции с трубкой Бурдона, чтобы получить более надежное решение.

Скачки давления

Если вы обнаружили, что стрелка манометра изогнута, сломана или имеет зазубрины, то вероятно, что манометр подвергнулся внезапному скачку давления в системе, вызванному включением/выключением насоса или открыванием/закрыванием клапана в линии перед манометром. Стрелка могла получить повреждение от удара об упор-ограничитель. Такое внезапное изменение давления может привести к разрушению трубки Бурдона и отказу манометра.

Проанализируйте конструкцию системы, чтобы исключить непредвиденные скачки давления, вызывающие чрезмерную нагрузку на ее компоненты, включая манометр. Альтернативным решением является выбор манометра с более широким диапазоном давления, охватывающим любые предполагаемые скачки давления.

Механическая вибрация

Плохо настроенный насос, поршневой компрессор или неверно смонтированный манометр могут привести к потере стрелки, защитного стекла, кольца защитного стекла или задней крышки. При этом на циферблате также можно заметить черную пыль или царапины, оставленные ослабленной стрелкой. Колебания манометра передаются трубке Бурдона, и вибрация может разрушить движущийся компонент, а значит, на циферблате больше не будет отображаться реальное давление в системе. Жидкостное наполнение корпуса манометра позволяет погасить колебания и исключить или уменьшить ненужные вибрации в системе. При экстремальных условиях в системе следует использовать амортизатор или манометр с мембранным уплотнением.

Пульсация

Частое циклическое движение технологической среды в системе с быстрой сменой направления приводит к износу движущихся компонентов манометра. Такое состояние, определяемое по колеблющейся стрелке прибора, может ухудшить его способность измерять давление, а также привести к разрушению трубки Бурдона и полному отказу манометра. В этом случае следует изменить конструкцию системы, переместив манометр в такое место, где влияние на него скорости циклического движения среды будет меньше и при этом не пострадает требуемая точность измерений. Если изменить конструкцию системы невозможно, то уменьшить воздействие пульсации позволит использование манометра с жидкостным наполнением, ограниченным условным проходом или амортизатором.

Узнайте подробнее, как выбрать наиболее подходящий манометр с учетом ваших потребностей

Чрезмерно высокая температура и перегрев

У манометра, который смонтирован ненадлежащим образом либо расположен слишком близко к чрезмерно горячей технологической среде или компонентам системы, может быть обесцвечен циферблат или наполнен жидкостью корпус в результате поломки компонентов манометра. Повышенная температура подвергает работающую под давлением систему дополнительному воздействию и снижает точность измерений, вызывая механическое напряжение в металлической трубке Бурдона и других компонентах манометра. Манометр с другим номинальным значением температуры будет работать стабильнее в предполагаемом диапазоне температур, которым будет подвергаться система. Для областей применения с экстремальными значениями температур следует выбрать манометр с мембранным уплотнением или мембранное уплотнение с охлаждающим элементом.

Любой манометр может выйти из строя — такова реальность. Если знать, как выявить надвигающуюся неисправность, вы сможете избежать наихудших возможных последствий. Но еще более важно уметь подобрать подходящий манометр с учетом именно ваших потребностей. Зачастую выбор оптимального манометра для конкретной системы представляет собой непростую задачу. Но если потратить время на анализ потребностей системы и заблаговременно принять обдуманное решение, это снизит вероятность преждевременного отказа и окупится в виде безопасной работы на предприятии, точных измерений давления в системе и уменьшенных потерь технологической среды в результате установки неподходящего манометра.

Информацию о различных типах манометров можно найти в каталоге манометров Swagelok.

Хотите обследовать свои манометры и конструкцию системы в целом?

Узнайте о сервисах Swagelok по обследованию

какое давление показывает манометр, устройство манометра и как им измерять

Ни одно современное здание не обходится без отопительной системы. А для ее стабильной и безопасной эксплуатации требуется точный контроль давления теплоносителя. Если давление в пределах гидравлического графика стабильное, то отопительная система работает нормально. Однако при ее повышении появляется риск разрыва трубопровода.

Понижение давления также может привести к таким негативным последствиям, как, например, образование кавитации, то есть в трубопроводе образуются пузырьки воздуха, которые, в свою очередь, могут вызвать коррозию. Поэтому поддерживать нормальное давление крайне необходимо, и благодаря манометру это становиться возможным. Помимо отопительных систем такие приборы применяются в самых различных областях.

Описание и назначение манометра

Манометр представляет собой прибор, измеряющий уровень давления. Существуют такие виды манометров, которые применяются в самых разных отраслях, и, разумеется, для каждой из них предназначен свой манометр. Для примера можно взять барометр — прибор, предназначенный для измерения давления атмосферы. Они широко применяются в машиностроении, в сельском хозяйстве, в строительстве, в промышленности и в других сферах.

Эти приборы измеряют давление, и это понятие растяжимое, по крайней мере, и у этой величины также есть свои разновидности. Чтобы ответить на вопрос о том, какое давление показывает манометр, стоит рассмотреть этот показатель в целом. Это величина, определяющая отношение силы, действующей на единицу площади поверхности, перпендикулярно этой поверхности. Практически любой технологический процесс сопровождается этой величиной.

Виды давления:

атмосферное — давление атмосферы земли, которое создается массой воздушного столба;
абсолютное давление —это показатель, отсчет которого с учетом атмосферного, начинается с нуля;
избыточное — под избыточным подразумевают разность двух показателей атмосферного и абсолютного;
вакуум или, другими словами, разряженное — наоборот, представляет собой разницу абсолютного и атмосферной или барометрической величины;
дифференциальное — это разность между двумя измеряемыми показателями, которые не имеют отношения к природным показателям.

Для измерения каждого из перечисленных выше видов показателей существуют определенные типы манометров.

Классификация приборов

Типы манометров различаются по двум признакам: по виду измеряемого ими показателя и по принципу действия.

По первому признаку они подразделяются на:

приборы, предназначенные для измерения атмосферного давления, иначе они называются барометры;
приборы, измеряющие избыточное и абсолютное;
вакуумметры, призваны измерять разность атмосферного и абсолютного давлений;
напорометры, измеряют малое (до 40 кПа) избыточное давление;
тагометры, вид вакуумметра, которое измеряет избыточное давление верхнего предела 40 кПа;
дифференциальные манометры, измеряют разность давлений.

Они работают по принципу уравновешивания разницы давлений определенной силой. Поэтому устройство манометров разное, в зависимости от того, как именно происходит это уравновешивание.

По принципу действия они делятся на:

жидкостные, уравновешивание разницы давлений в таких приборах происходит за счет гидростатического давления столба жидкости, в устройстве используется принцип сообщающихся сосудов;
пружинные имеют простую конструкцию, и широко применяются для измерения давления среды в широких диапазонах;
мембранные, основаны на пневматической компенсации, уравновешивание давления происходит за счет силы упругости мембранной коробки;
электроконтактные, применяются в автоматических системах контроля и сигнализации, поскольку с их помощью можно регулировать измеряемую среду благодаря встроенному в корпус электроконтактному механизму;
дифференциальные используются для измерения уровня жидкостей под напором расхода жидкости, пара и газа с помощью диафрагм.

По назначению существуют такие виды манометров, как:

общетехнические приборы применяются для измерения напора жидкостей, газов и паров, химически нейтральных к сплавам меди;
кислородные, они производятся в корпусах голубого цвета с указанием О2 на циферблате, применяются для измерения кислородного давления в баллонах или вакуумах;
ацетиленовые применяются для контроля избыточного давления ацетилена;
эталонные применяются в целях проверки других приборов, поскольку они обладают большой точностью;
судовые применяются в судах и морском транспорте;
железнодорожные используются на железнодорожном транспорте;
самопишущие имеют встроенный механизм, который позволяет воспроизводить на бумаге результат работы.

Устройство и принцип действия

Устройство манометра может иметь различную конструкцию в зависимости от вида и предназначения. Так, например, устройство, измеряющее напор воды, имеет довольно простую и понятную конструкцию. Она состоит из корпуса и шкалы с циферблатом, которая отображает значение. В корпусе имеется встроенная пружина трубчатая либо мембрана с держателем, трипко-секторным механизмом и упругий элемент. Прибор функционирует по принципу уравнивания давления за счет силы изменения формы (деформации) мембраны либо пружины. А деформация, в свою очередь, приводит в движение чувствительный упругий элемент, действие которого отображается на шкале с помощью стрелки.

Жидкостные манометры состоят из длинной трубки, которую наполняют жидкостью. В трубке с жидкостью находится подвижная пробка, на которую влияет рабочая среда, измерять силу напора следует в зависимости от перемещения уровня жидкости. Манометры могут предназначаться для измерения разницы, такие устройства состоят из двух трубок.

Поршневые — состоят из цилиндра и поршня, расположенного внутри. Рабочая среда, в которой измеряется давление воздействует на поршень и уравновешивается грузом некоторой величины. Когда показатель изменяется, поршень перемешается и приводит в действие стрелку, которая показывает значение давления.

Термопроводные состоят из нити накаливания, которые нагреваются, когда через них пропускается электрический разряд. Принцип работы таких приборов основан на снижении теплопроводности газа с давлением.

Манометр Пирани назван так в честь Марчелло Пирани, который впервые сконструировал устройство. В отличие от термопроводных, состоит из металлической проводки, которая также нагревается во время прохождения через нее тока и охлаждается под воздействием рабочей среды, а именно газа. При уменьшении давления газа снижается и эффект охлаждения, а температура проводки возрастает. Величина измеряется посредством измерения напряжения в проводе во время прохождения через нее тока.

Ионизационные являются самыми чувствительными устройствами, которые используются для вычисления малых давлений. Как следует из названия устройства, его принцип работы основывается на измерении ионов, которые образуются под воздействием электронов на газ. Количество ионов зависит от плотности газа. Однако ионы имеют очень нестабильную природу, которая напрямую зависит от рабочей среды газа или пара. Поэтому для уточнения применяются другой вид манометра Мак Леода. Уточнение происходит за счет сравнения показателей ионизационного манометра, с показаниями прибора Мак Леода.

Существует два вида ионизационных устройств: с горячим и холодным катодом.

Первый вид был сконструирован Баярдом Аллертом, состоит из электродов, которые работают в режиме триода, а в качестве катода выступает нить накала. Самый распространённый вид горячего катода — ионный манометр, в конструкции которого помимо коллектора, нити и сетки встроен небольшой ионный коллектор. Такие приборы очень уязвимы, они могут легко потерять калибровку, в зависимости от условий работы. Поэтому показания этих приборов всегда логарифмичны.

Холодный катод также имеет свои разновидности: интегрированный магнетрон и манометр Пеннинга. Их главное отличие заключается в положении анода и катода. В конструкции этих приборов нет нити накалывания, поэтому им для работы им требуется напряжение до 0,4 кВт. Использовать такие устройства не эффективно при низком уровне давления. Поскольку они могут просто не заработать и не включиться. Принцип их работы основан на выработке тока, что невозможно при полном отсутствии газа, особенно для манометра Пеннинга. Так как устройство работает только в определенном магнитном поле. Оно необходимо для создания нужной траектории движения ионов.

Маркировка по цвету

Манометры, измеряющие давление газа, имеют цветные корпуса, их специально окрашивают в различные цвета. Существует несколько основных цветов, которые используются для окрашивания корпуса. Как, например, манометры, которые измеряют давление кислорода, имеют корпус голубого цвета с условным обозначением О2, аммиачные манометры имеют корпус, окрашенный в желтый цвет, ацетиленовые — белого цвета, водородные — темно-зеленого, хлорные — серого. Приборы, измеряющие давление горючих газов, окрашиваются в красный цвет, а негорючих —черный.

Преимущества использования

В первую очередь, стоит отметить универсальность манометра, который заключается в возможности контролировать давление и поддерживать ее на определенном уровне. Во-вторых, устройство позволяет получить точные показатели нормы, так и отклонение от них. В-третьих, доступность практически любо человек может себе позволить приобрести данный прибор. В-четвертых, устройство способно работать стабильно и бесперебойно на протяжении длительного времени, и не требует специальных условий или навыков.

Использование таких устройств в таких областях, как медицина, химическая промышленность, машино- и автомобилестроение, морской транспорт и других требующих точного контроля давления, значительно облегчает работу.

Класс точности прибора

Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.

Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.

Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.

Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.

Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.

Becool – Манометры и мановакуумметры

Манометр, это прибор, измеряющий давление газа или жидкости. Манометры, мановакуумметры и вакуумметр becool отличаются точностью, надёжностью и качеством исполнения. Принцип действия манометров, мановакуумметров и вакуумметра becool основан на уравновешивании измеряемого давления среды(газа или жидкости) силой упругой деформации трубчатой пружины.

Вакуумметр с клапаном BC-VG

Предел измерения: от 0 мБар до 1000 мБар

Манометр BCJH-N

(R22; R134a; R404A; R407C, R507A)

Мановакуумметр BCJL-N

(R22; R134a; R404A; R407C, R507A)

Манометр BCOH-N

(R22, R407С, R410A)

Мановакуумметр BCOL-N

(R22, R407С, R410A)

Манометр с глицерином BCJH-NG

(R22; R134a; R404A; R407C, R507A)

Мановакуумметр с глицерином BCJL-NG

(R22; R134a; R404A; R407C, R507A)

Манометр с глицерином

BCJH-NG-63

(R22, R134a, R404A, R407C)

Мановакуумметр с глицерином

BCJL-NG-63

(R22, R134a, R404A, R407C)

Манометр с глицерином

BCJH-NG-RC

(R22, R134a, R404A, R407C)

Мановакуумметр с глицерином

BCJL-NG-RC

(R22, R134a, R404A, R407C)

Манометры и мановакуумметры с силиконом

Манометр с силиконом BCJH-NSl-63

(R22, R134a, R404A, R407C)

Мановакуумметр с силиконом BCJL-NSl-63

(R22, R134a, R404A, R407C)

Манометр с силиконом BCJH-NSl-80

(R22, R134a, R404A, R407C, R507A)

Мановакуумметр с силиконом BCJL-NSl-80

(R22, R134a, R404A, R407C, R507A)

Манометры

	Манометры MGS10 MGS10-63mm Манометр для гидравлического оборудования. Лучший выбор для тех кому нужен высококачественный манометр по недорогой цене. Доступны все диапазоны в пределах от -1..до 1000Бар. Заполнен демпфирующей жидкостью, предотвращающей преждевременный выход прибора от вибрации и пульсации. Степень защиты IP67 – позволяет использовать манометры на открытом воздухе. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MS-4 MS4-недорогой манометр с диаметром корпуса 100мм. Корпус изготовлен из нержавеющей стали, стекло закаленное. Манометр нашел широкое применение в мобильной гидравлике, где важны компактный размер, хорошая читаемость шкалы, надежность и способность выдерживать суровые условия работы. Диапазоны измерений согласно ГОСТ 2405, EN 837, от -1..до 1000Бар, или других единицах. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MGS18-63 MGS18-63mm. Манометр для агресивных сред и сред с повышеными санитарными требованиями, такими как химическая и нефтехимическая промышленность, фармацевтика, пищевое производство. Чувствительный элемент и штуцер изготовлен из пищевой нержавеющей стали AISI 316L. Возможно заполнение различными типами демпферующей жидкости. Самая лучшая цена на рынке, для манометров такого качества. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MGS18-160 MGS18-160. Оптимальный манометр для нефтехимического и химического производства. Высокоточный механизм классом точности 1 или 0,6, в корпусе из качественной нержавеющей стали AISI 304 или AISI 316L. Безопасное закаленное стекло и защитный клапан. Лазерная калибровка и стрелка с корректором нуля. Все это безопасно и точно, позволяет контролировать давление процессов. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MGS19-100-160 MGS19-100-160 Манометр был сконструирован для работы в самых сложных условиях. Усиленный механизм выдерживает 4х-кратные перегрузки. Безопасное стекло способно выдерживать случайные удары. Использование специальной смазки позволяет эксплуатировать манометр при температуре окружающей среды -60С. Рекомендуется для использования в регионах с низкими отрицательными температурами. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MGS22 MGS22 – Манометр для измерения сверхвысокого давления, изготавливается на диапазоны 0-2500,3000 и 4000кгс/см2. В качестве материала для чувствительного элемента используется дуплексная сталь, из которой металургический завод специально для нас изготавливает трубку, специальной формы. Доступен диаметром 100 и 160мм. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MGS 18-Common Rail MGS18-Common Rail – манометр для диагности систем топливной аппаратуры современных двигателей. Был разработан по просьбам спецалистов, т.к. на момент появления двигателей с системой Common Rail, не было прибора работающего с таким высоким давлением по доступной цене. Мы смогли удовлетворить пожелания рынка и изготовили манометр на диапазон 0-2000бар, с классом точности 1. Цена по запросу

	Манометр MGS 36 MGS36 – манометр для агрессивных сред, где нержавеющая сталь не выдерживает взаимодействия со средой, такие как сероводород, хлор, морская вода и др. В качестве материала для смачиваемых детелей используется сплав Монель 400. Возможны диапазоны от 1 до 600 Бар. Цена по запросу Технические характеристики прибора в формате pdf

	Санитарный манометр SP SP – Для измерения давления в пищевом, фармацевтическом производстве предъявляются особые требования к средствам измерения. Для обеспечения строгих гигиенических стандартов нами разработан манометр серии SP. Манометр сконструирован так, чтобы внутренняя полость манометра не вступала в контакт с измеряемой средой. Если пользоваться обычным манометром, без специальных устройств, то измеряемая среда попадает вовнутрь трубки Бурдона и остается там, тем самым создаются все условия для развития патогенной микрофлоры, которую практически невозможно нейтрализовать стандартными методами. Чтобы этого не произошло, мы отделили внутренне пространство манометра от среды посредством разделительной мембраны, приваренной к основанию штуцера. С помощью крепления Tri-clamp манометр легко и быстро монтируется на технологическом оборудовании. Не имеющее щелей соединение манометра и мембраны, финишная зеркальная обработка манометра, позволяет гарантировать самую лучшую гигиену, в соответствие со стандартом 74-03 из перечня А3 (Административный совет Европы по символам санитарных стандартов). При проведении чистки C.I.P. или стерилизации S.I.P. оборудования нет необходимости демонтировать прибор, т.к. разделительная мембрана предохраняет от высокой температуры чувствительный механизм манометра. Манометр SP можно заполнить специальным глицерином и использовать на оборудовании испытывающем вибрации. Все эти характеристики, а также гарантированно высокое качество приборов Nuova Fima, обеспечат долговременные и точные показания манометра при эксплуатации на Вашем оборудовании. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр ОМ Манометр серии ОМ – специальный манометр для гомогенизаторов. Отличается повышенной надежностью и долговечностью, за счет применения мембраны специальной формы и тубуса с оригинальной внутренней полостью. Эти манометры можно встретить на многих пищевых производствах в составе гомогенизаторов фирмы Bertoli. В наличии и под заказ. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр MN12/18 Манометр MN12/18- мембранный манометр, разработанный для работы с агрессивными средами, где применение мембранного разделителя невозможно из-за передающей жидкости, утечки которой могут привести к созданию опасной ситуации. Стрелочный механизм манометра MN12/18, приводится в движение с помощью специальной тяги, соединенной с мембраной. Этот прибор изготавливается как с резьбовым, так и фланцевым подсоединением к процессу. Манометр способен выдерживать перегрузку равную 10 ВПИ. Цена по запросу Технические характеристики прибора в формате pdf

	Манометр МСЕ18 Манометр МСЕ18 – универсальный электроконтактный манометр. В зависимости от требований процесса, может быть изготовлен с различными видами электрических или электронных контактов. Все типы исполнений электрических схем согласно ГОСТ2405, а также несколько более функциональных водов. Манометр изготавливается из нержавеющей стали AISI316L, и может быть поставлен с заполнение силиконом внутренней полости прибора. Различные диапазоны от 1 до 1000Бар. Цена по запросу Технические характеристики прибора в формате pdf

	Разделительные диафрагмы MGS9/MINI MGS9/MINI – один из самых маленьких разделителей на рынке, способных работать с манометрами диаметром 100 и 160мм. Полностью изготовлен из нержавеющей стали AISI316L. В зависимости от размера манометра, разделитель может работать в диапазоне от 0-4 до 0-400Бар. Различные виды подсоединения к процессу. Цена по запросу Технические характеристики прибора в формате pdf

В чем разница между манометром, реле давления и датчиками давления?

В чем разница между манометром, реле давления и датчиками давления?

Измерение давления в системе – одна из наиболее важных переменных, которые необходимо измерять и контролировать в насосной системе. Он предоставляет информацию о давлении в системе и работе насоса или системы и может использоваться для эффективного и надежного управления системой.

Самый простой способ измерения давления – манометр. Манометр – это устройство, показывающее давление, которое обеспечивает локальное считывание давления для контроля работы или состояния процесса путем локального указания количества давления. Существует много типов манометров, но наиболее распространенным является аналоговый индикатор с трубкой Бурдона.

Реле давления следующее в списке.

Он может иметь цифровой дисплей, но дисплей не является основной задачей переключателя.

Реле давления – это устройство, которое после отклонения физического давления размыкает или замыкает набор контактов. Настройка давления обычно может быть отрегулирована и используется для открытия или закрытия клапана или включения или выключения насоса в зависимости от физического давления.

Датчик или преобразователь давления – это электронное устройство, используемое в сочетании с датчиком давления и преобразователем сигнала напряжение-ток для генерации выходного сигнала, пропорционального давлению, которое он считывает, например, 4–20 мА или 1–5 вольт (или другой тип) выходной сигнал.Этот пропорциональный сигнал давления может подаваться в распределенную систему управления или другой элемент управления для непрерывного управления работой насосной системы.

Типичное применение для управления с помощью датчика давления и системы управления – это модуляция регулирующего клапана или модуляция скорости насоса с помощью привода с регулируемой скоростью для поддержания заданного значения давления в системе.

Манометры, переключатели и преобразователи могут считывать, показывать и / или управлять на основе положительного, отрицательного (вакуум) или дифференциального давления.

Таблица 1. Относительные возможности датчиков давления

Таблицы 1 и 2 содержат сводные данные о возможностях и относительной стоимости каждого типа устройства, а также рекомендации по выбору и измерению.

Таблица 2. Важные соображения по выбору и измерению

Для получения дополнительной информации о контрольно-измерительных приборах и измерениях переменных насосной системы см. Профессиональное учебное пособие HI по оценке насосных систем на сайте www.pumps.org/psap.

См. Другие статьи с часто задаваемыми вопросами о насосах HI здесь.

Манометрическое давление, абсолютное давление и измерение давления

Цели обучения

К концу этого раздела вы сможете:

Определите избыточное и абсолютное давление.
Понимать работу анероидных барометров и барометров с открытой трубкой.

Если вы прихрамываете на заправочной станции с почти спущенной шиной, вы заметите, что манометр на авиалинии показывает почти ноль, когда вы начинаете заправлять ее.Фактически, если бы в вашей шине было зияющее отверстие, датчик показывал бы ноль, даже если в шине существует атмосферное давление. Почему датчик показывает ноль? Здесь нет ничего загадочного. Манометры просто предназначены для считывания нуля при атмосферном давлении и положительного значения, когда давление выше атмосферного.

Точно так же атмосферное давление увеличивает кровяное давление во всех частях кровеносной системы. (Как отмечалось в Принципе Паскаля, полное давление в жидкости – это сумма давлений из разных источников, в данном случае сердца и атмосферы.) Но атмосферное давление не оказывает общего влияния на кровоток, поскольку оно увеличивает давление, выходящее из сердца и возвращающееся в него. Важно то, насколько кровяное давление на больше атмосферного. Таким образом, измерения артериального давления, как и давления в шинах, производятся относительно атмосферного давления.

Вкратце, манометры очень часто игнорируют атмосферное давление, то есть считывают ноль при атмосферном давлении. Поэтому мы определяем манометрическое давление как давление относительно атмосферного давления.Избыточное давление положительно для давлений выше атмосферного и отрицательно для давлений ниже него.

Манометрическое давление

Манометрическое давление – это давление относительно атмосферного давления. Избыточное давление положительно для давлений выше атмосферного и отрицательно для давлений ниже него.

Фактически, атмосферное давление действительно увеличивает давление в любой жидкости, не заключенной в жесткий контейнер. Это происходит из-за принципа Паскаля. Общее давление или абсолютное давление , таким образом, является суммой манометрического давления и атмосферного давления: P _абс. = P _г + P _атм, где P _абс. является абсолютным давление, P _г – избыточное давление, а P _атм – атмосферное давление.Например, если ваш манометр показывает 34 фунта на квадратный дюйм, то абсолютное давление составляет 34 фунта на квадратный дюйм плюс 14,7 фунта на квадратный дюйм ( P _атм фунта на квадратный дюйм) или 48,7 фунта на квадратный дюйм (эквивалент 336 кПа).

Абсолютное давление

Абсолютное давление – это сумма манометрического и атмосферного давления.

По причинам, которые мы рассмотрим позже, в большинстве случаев абсолютное давление в жидкости не может быть отрицательным. Жидкости выталкивают, а не вытягивают, поэтому наименьшее абсолютное давление равно нулю.(Отрицательное абсолютное давление – это притяжение.) Таким образом, минимально возможное манометрическое давление составляет P _g = – P _атм (это делает P _abs нулем). Теоретически нет предела тому, насколько большим может быть манометрическое давление.

Существует множество устройств для измерения давления, от шинных манометров до манжет для измерения кровяного давления. Принцип Паскаля имеет большое значение в этих устройствах. Непрерывная передача давления через жидкость обеспечивает точное дистанционное измерение давления.Дистанционное зондирование часто удобнее, чем установка измерительного устройства в систему, например в артерию человека. На рис. 1 показан один из многих типов механических манометров, используемых сегодня. Во всех механических манометрах давление представляет собой силу, которая преобразуется (или преобразуется) в некоторый тип считывания.

Рис. 1. В этом анероидном манометре используются гибкие сильфоны, соединенные с механическим индикатором для измерения давления.

Весь класс манометров использует свойство, заключающееся в том, что давление, обусловленное весом жидкости, определяется как P = hρg .Рассмотрим, например, U-образную трубку, показанную на рисунке 2. Эта простая трубка называется манометром . На рисунке 2 (а) обе стороны трубы открыты для атмосферы. Таким образом, атмосферное давление одинаково снижается с каждой стороны, поэтому его эффект нивелируется. Если жидкость глубже с одной стороны, давление на более глубокой стороне больше, и жидкость течет от этой стороны до тех пор, пока глубины не сравняются.

Давайте посмотрим, как манометр используется для измерения давления. Предположим, что одна сторона U-образной трубки подключена к некоторому источнику давления P _abs, например, игрушечному воздушному шарику на рисунке 2 (b) или вакуумной банке с арахисом, показанной на рисунке 2 (c).Давление передается на манометр в неизменном виде, и уровни жидкости больше не равны. На рисунке 2 (b) P _abs больше атмосферного давления, тогда как на рисунке 2 (c) P _abs меньше атмосферного давления. В обоих случаях P _abs отличается от атмосферного давления на величину hρg , где ρ – плотность жидкости в манометре. На рисунке 2 (b) P _abs может поддерживать столб жидкости высотой h , и поэтому он должен оказывать давление на hρg выше атмосферного (манометрическое давление P _g составляет положительный).На рисунке 2 (c) атмосферное давление может поддерживать столб жидкости высотой h , и поэтому P _abs меньше атмосферного давления на величину hρg (манометрическое давление P _g отрицательный). Манометр с одной стороной, открытой в атмосферу, является идеальным устройством для измерения манометрического давления. Манометрическое давление составляет P _g = hρg и определяется путем измерения h .

Рисунок 2.Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неравным, и поток будет идти с более глубокой стороны. (b) Положительное избыточное давление P _g = hρg, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Аналогично, атмосферное давление больше отрицательного манометрического давления P _g на величину hρg. Жесткость банки предотвращает передачу атмосферного давления на арахис.

Манометры

Mercury часто используются для измерения артериального давления. Надувная манжета надевается на плечо, как показано на рисунке 3. Сжимая грушу, человек, производящий измерение, оказывает давление, которое передается в неизменном виде как на главную артерию руки, так и на манометр. Когда это приложенное давление превышает кровяное давление, кровоток под манжетой прекращается. Затем человек, производящий измерение, медленно снижает приложенное давление и ожидает возобновления кровотока.Артериальное давление пульсирует из-за перекачивающего действия сердца, достигая максимума, называемого систолическим давлением , и минимума, называемого диастолическим давлением , с каждым ударом сердца. Систолическое давление измеряется путем учета значения h , когда кровоток впервые начинается при понижении давления в манжете. Диастолическое давление измеряется по отметке h , когда кровь течет непрерывно. Типичное артериальное давление молодого взрослого человека поднимает ртуть до высоты 120 мм при систолическом и 80 мм при диастолическом.Обычно это 120 на 80 или 120/80. Первое давление соответствует максимальной мощности сердца; второй – из-за эластичности артерий в поддержании давления между ударами. Плотность ртутной жидкости в манометре в 13,6 раз больше, чем у воды, поэтому высота жидкости будет 1 / 13,6 от высоты водяного манометра. Эта уменьшенная высота может затруднить измерения, поэтому ртутные манометры используются для измерения более высоких давлений, например артериального давления.Плотность ртути такова, что 1,0 мм рт. Ст. = 133 Па.

Систолическое давление

Систолическое давление – это максимальное артериальное давление.

Диастолическое давление

Диастолическое давление – это минимальное кровяное давление.

Рис. 3. При обычных измерениях артериального давления надувная манжета надевается на плечо на том же уровне, что и сердце. Кровоток определяется сразу под манжетой, и соответствующие значения давления передаются на манометр, заполненный ртутью.(Источник: фотография армии США специалиста Мики Э. Клэра, 4-й этаж BCT)

Пример 1. Расчет высоты мешка для внутривенного вливания: артериальное давление и внутривенные инфузии

Внутривенные инфузии обычно производятся с помощью силы тяжести. Предполагая, что плотность вводимой жидкости составляет 1,00 г / мл, на какой высоте следует разместить мешок для внутривенного вливания над точкой входа, чтобы жидкость просто попадала в вену, если артериальное давление в вене на 18 мм рт. ? Предположим, что мешок для внутривенных вливаний складной.

Стратегия для (а)

Чтобы жидкость просто попала в вену, ее давление на входе должно превышать артериальное давление в вене (на 18 мм рт. Ст. Выше атмосферного давления). Поэтому нам нужно найти высоту жидкости, которая соответствует этому манометрическому давлению.

Решение

Сначала нам нужно преобразовать давление в единицы СИ. Поскольку 1,0 мм рт. Ст. = 133 Па,

[латекс] P = \ text {18 мм рт. Ст.} \ Times \ frac {\ text {133 Па}} {1.0 \ text {мм рт. Ст.}} = \ Text {2400 Па} \\ [/ latex]

Перестановка P _g = hρg для h дает [латекс] h = \ frac {{P} _ {\ text {g}}} {\ mathrm {\ rho g}} \\ [/ латекс].{2} \ right)} \\ & = & \ text {0,24 м.} \ End {array} \\ [/ latex]

Обсуждение

Мешок для внутривенных вливаний должен быть размещен на высоте 0,24 м над точкой входа в руку, чтобы жидкость просто попала в руку. Обычно мешки для внутривенных вливаний размещаются выше. Возможно, вы заметили, что мешки, используемые для сбора крови, размещаются под донором, чтобы кровь могла легко течь от руки к сумке, что является противоположным направлением потока, чем требуется в представленном здесь примере.

Барометр – прибор для измерения атмосферного давления.Ртутный барометр показан на рисунке 4. Это устройство измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке создается почти чистый вакуум. Высота ртути такова, что hρg = P _атм. Когда атмосферное давление меняется, ртуть поднимается или падает, давая важные подсказки синоптикам. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление зависит от высоты. Ртутные барометры и манометры настолько распространены, что единицы измерения атмосферного давления и артериального давления часто используются в миллиметрах ртутного столба.В таблице 1 приведены коэффициенты пересчета для некоторых наиболее часто используемых единиц давления.

Рис. 4. Ртутный барометр измеряет атмосферное давление. Давление, обусловленное весом ртути, hρg , равно атмосферному давлению. Атмосфера способна вытеснить ртуть в трубке на высоту х , потому что давление над ртутью равно нулю.

Таблица 1. Коэффициенты пересчета для различных единиц давления
Преобразование в Н / м ² (Па)	Конверсия из банкомата
1.0 атм = 1,013 × 10 ⁵ Н / м ²	1,0 атм = 1,013 × 10 ⁵ Н / м ²
1,0 дин / см ² = 0,10 Н / м ²	1,0 атм = 1,013 × 10 ⁶ дин / см ²
1,0 кг / см ² = 9,8 × 10 ⁴ Н / м ²	1,0 атм = 1,013 кг / см ²
1,0 фунт / дюйм. ² = 6,90 × 10 ³ Н / м ²	1.0 атм = 14,7 фунт / дюйм. ²
1,0 мм рт. Ст. = 133 Н / м ²	1,0 атм = 760 мм рт. Ст.
1,0 см рт. Ст. = 1,33 × 10 ³ Н / м ²	1,0 атм = 76,0 см рт. Ст.
1,0 см воды = 98,1 Н / м ²	1,0 атм = 1,03 × 10 ³ см воды
1,0 бар = 1.000 × 10 ⁵ Н / м ²	1,0 атм = 1,013 бар
1.0 миллибар = 1.000 × 10 ² Н / м ²	1,0 атм = 1013 миллибар

Сводка раздела

Манометрическое давление – это давление относительно атмосферного давления.
Абсолютное давление – это сумма манометрического и атмосферного давления.
Анероидный манометр измеряет давление с помощью сильфона и пружины, соединенного со стрелкой калиброванной шкалы.
Манометры с открытой трубкой имеют U-образную форму трубки, один конец которой всегда открыт.Он используется для измерения давления.
Ртутный барометр – это прибор, измеряющий атмосферное давление.

Концептуальные вопросы

1. Объясните, почему жидкость достигает одинаковых уровней с обеих сторон манометра, если обе стороны открыты для атмосферы, даже если трубки имеют разный диаметр.

2. На рис. 3 показано, как выполняется обычное измерение артериального давления. Влияет ли опускание манометра на измеряемое давление? Каков эффект от поднятия руки над плечом? Каков эффект наложения манжеты на верхнюю часть ноги, когда человек стоит? Объясните свои ответы с точки зрения давления, создаваемого весом жидкости.

3. Учитывая величину типичного артериального давления, почему для этих измерений используются ртутные, а не водяные манометры?

Задачи и упражнения

1. Найдите манометрическое и абсолютное давление в баллоне и банке с арахисом, показанные на рисунке 2, при условии, что манометр, подключенный к баллону, использует воду, а манометр, подключенный к банке, содержит ртуть. Выразите в сантиметрах воды для баллона и миллиметрах ртутного столба для сосуда, приняв ч = 0.0500 м на каждую.

Рис. 2. Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неравным, и поток будет идти с более глубокой стороны. (b) Положительное манометрическое давление P _g = hρg , передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Аналогично, атмосферное давление больше отрицательного манометрического давления P _g на величину hρg .Жесткость банки предотвращает передачу атмосферного давления на арахис.

2. (a) Преобразуйте нормальные показания артериального давления 120 на 80 мм рт. Ст. В ньютоны на метр в квадрате, используя соотношение для давления, обусловленного весом жидкости [латекс] \ left (P = {h \ rho g} \ right ) \\ [/ latex], а не коэффициент преобразования. (б) Обсудите, почему артериальное давление у младенца может быть ниже, чем у взрослого. В частности, учитывайте меньшую высоту, на которую необходимо перекачивать кровь.

3. Какой высоты должен быть манометр, заполненный водой, для измерения артериального давления до 300 мм рт. Ст.?

4. Скороварки существуют уже более 300 лет, хотя в последние годы их использование сильно сократилось (ранние модели имели неприятную привычку взрываться). Какое усилие должны выдерживать защелки, удерживающие крышку на скороварке, если круглая крышка имеет диаметр 25,0 см, а манометрическое давление внутри составляет 300 атм? Пренебрегайте весом крышки.

5. Предположим, вы измеряете кровяное давление стоящего человека, поместив манжету на его ногу на 0,500 м ниже сердца. Вычислите давление, которое вы бы наблюдали (в мм рт. Ст.), Если бы давление в сердце было 120 на 80 мм рт. Ст. Предположим, что нет потери давления из-за сопротивления в системе кровообращения (разумное предположение, поскольку основные артерии большие).

6. Подводная лодка оказалась на дне океана с люком на глубине 25,0 м.Рассчитайте усилие, необходимое для открытия люка изнутри, учитывая, что он круглый и имеет диаметр 0,450 м. Давление воздуха внутри подлодки – 1,00 атм.

7. Предполагая, что велосипедные шины идеально гибкие и выдерживают вес велосипеда и водителя только за счет давления, рассчитайте общую площадь контакта шин с землей. Велосипед плюс райдер имеет массу 80,0 кг, а манометрическое давление в шинах составляет 3,50 × 10 ⁵ Па.

Глоссарий

абсолютное давление:: сумма манометрического давления и атмосферного давления

диастолическое давление:: минимальное артериальное давление в артерии

избыточное давление:: давление относительно атмосферного

систолическое давление:: максимальное артериальное давление в артерии

Избранные решения проблем и упражнения

1.Воздушный шар:

P _г = 5,00 см H ₂ O,

P _абс = 1,035 × 10 ³ см H ₂ O

Банка:

P _г = -50,0 мм рт. Ст.,

P _абс = 710 мм рт.

3. 4.08 м

5. [латекс] \ begin {array} {} \ Delta P = \ text {38,7 мм рт. Ст.,} \\ \ text {Кровяное давление в ноге} = \ frac {\ text {159}} {\ text {119} } \ end {array} \\ [/ latex]

7.22,4 см ²

Разница между манометрическим давлением и абсолютным давлением

Нам снова и снова задают вопрос о разнице между измерением абсолютного давления и измерением манометрического давления. Чтобы ответить на этот вопрос, полезно взглянуть на определение манометрического давления и абсолютного давления. Затем сравнительно просто объясняется разница между двумя измерениями, а значит, и выбор соответствующего измерения.

Определение абсолютного давления

Абсолютное давление – это давление, которое относительно нулевого давления в пустом, безвоздушном пространстве Вселенной. Это эталонное давление является идеальным или абсолютным вакуумом. Обозначается индексом «абс»: P _абс.

Определение манометрического давления

Манометрическое давление определяется как разница между абсолютным давлением (P _abs) и преобладающим атмосферным давлением (P _amb).Обозначается индексом «e»: P _e и рассчитывается следующим образом: P _e = P _абс. – P _окр.

Измерение абсолютного и манометрического давления

Разницу между двумя измерениями относительно легко пояснить: при измерении манометрического давления всегда измеряется разница с текущим давлением окружающей среды. Однако это давление меняется в зависимости от погоды и высоты над уровнем моря. При измерении абсолютного давления измеряется отличие от идеального или абсолютного вакуума.Вот почему это измерение не зависит от таких факторов окружающей среды, как погода или высота над уровнем моря. Какое измерение сейчас является правильным?

На практике эти два измерения можно разделить следующим образом: в большинстве случаев задача измерения заключается в определении манометрического давления. Вот почему этот тип датчика получил наибольшее распространение. Однако, если датчик избыточного давления используется в приложении, в котором фактическая задача измерения заключается в измерении абсолютного давления, следует ожидать следующих дополнительных ошибок:

+/- 30 мбар, вызванных изменениями погоды от
до 200 мбар при смене локации (напр.грамм. от уровня моря до 2000 м)

В зависимости от диапазона измерения эти ошибки могут быть значительными (например, в пневматике при диапазоне измерения 1 бар) или незначительными (в гидравлике при 400 бар).

Примечание
Если вы не уверены, требуется ли для вашей измерительной задачи измерение абсолютного или манометрического давления, просто свяжитесь с нами – мы будем рады помочь вам.

Что такое манометр?

Манометр – это прибор для измерения интенсивности жидкости.Манометры необходимы для настройки и настройки гидравлических машин и незаменимы при их устранении. Без манометров гидросистемы были бы непредсказуемыми и ненадежными. Манометры помогают убедиться в отсутствии утечек или изменений давления, которые могут повлиять на рабочее состояние гидравлической системы.

Гидравлическая система предназначена для работы в заданном диапазоне давления, поэтому манометр должен быть рассчитан на этот диапазон. Доступны манометры гидравлического давления для измерения давления до 10 000 фунтов на квадратный дюйм, хотя максимальное гидравлическое давление обычно находится в диапазоне от 3000 до 5000 фунтов на квадратный дюйм.Гидравлические манометры часто устанавливаются на порте давления насоса или рядом с ним для индикации давления в системе, но их можно установить в любом месте машины, где необходимо контролировать давление, особенно если подсхемы работают при величине давления, отличной от давления насоса, например после редукционного клапана. Часто редукционные клапаны имеют штуцер для манометра, позволяющий напрямую контролировать его настройку давления на выходе.

Манометры

используются в гидравлических системах более ста лет, поэтому может быть сюрпризом то, что конструкции манометров продолжают развиваться.Эволюция манометров для гидравлических систем, как правило, связана с увеличением специфических особенностей применения. Например, манометры теперь чаще конструируются с гидравлическими соединениями давления (такими как SAE / метрическая прямая резьба) для предотвращения утечек в системе. Аналоговые манометры с настраиваемой шкалой более распространены, а цифровые манометры с настраиваемой прошивкой позволяют производить измерение утечек на основе давления или других параметров, таких как крутящий момент, нагрузка, сила и твердость.

Пневматические системы и системы сжатого воздуха также изобилуют манометрами, поскольку давление также измеряется во многих местах по всей системе. Давление измеряется в ресивере (ах), а также на каждом FRL или отдельном регуляторе в системе. Иногда давление измеряется и на пневмоприводах. Обычно пневматические манометры рассчитаны на давление не более 300 фунтов на квадратный дюйм, хотя типичные системы работают около 100 фунтов на квадратный дюйм.

Давление измеряется тремя способами: абсолютным, манометрическим и вакуумным.Абсолютное давление – это мера фактического давления, включая окружающий воздух, которое отсчитывается от нуля при идеальном вакууме, но может достигать 14,7 фунтов на квадратный дюйм на уровне моря. Показания абсолютного давления учитываются в приложениях, взаимодействующих с окружающим воздухом, таких как расчет степени сжатия для требований расхода (куб. Футов в минуту). Манометрическое давление отсчитывается от давления окружающей среды и используется в большинстве приложений, работающих в окружающем воздухе, но не с ним, например, в гидравлических системах. При отключении от оборудования манометрическое давление будет равно нулю.Наконец, вакуумное «давление» выражается в Торр или сравнивается с давлением окружающей среды, как в единицах «дюймы ртутного столба», которые измеряют давление ниже атмосферного.

Гидравлический манометр может выдерживать различные диапазоны давления в зависимости от типа манометра и материала, из которого он изготовлен. По этой причине стиль датчика и материал составляют два наиболее важных критерия выбора датчиков.

Существует множество типов манометров, наиболее распространенными из которых являются трубки Бурдона и манометры с сильфоном.Трубки Бурдона работают, принимая давление и преобразуя его в механическую энергию. Эта энергия перемещает шкалу манометра, отображающую текущее давление в системе. Манометры с трубкой Бурдона в настоящее время являются одними из наиболее распространенных манометров и имеют различные конфигурации, такие как изогнутые, спиральные и спиральные. Различные типы трубок, размер трубки и материал, из которого она изготовлена, зависят от диапазона давления. Следует отметить одну важную характеристику – поперечное сечение трубки изменяется с увеличением давления.Как правило, по мере увеличения рабочего давления манометра форма поперечного сечения конструкции трубки постепенно изменяется с овальной формы на круглую.

Работа с трубкой Бурдона проста. Они состоят из полукруглой и плоской металлической трубки, закрепленной на одном конце и прикрепленной к чувствительному рычажному механизму на другом. По мере увеличения давления внутри трубки сила жидкости пытается выпрямить изогнутую трубку. Затем трубка отходит от рычага, который, будучи соединенным с иглой на дисплее, показывает давление в отверстии для жидкости.

Хотя манометры с сильфоном работают аналогично трубкам Бурдона, они отличаются тем, что используют пружину для определения количества энергии, необходимой для нажатия на циферблат. Пружина расширяется и сжимается за счет давления в трубках, и энергия, создаваемая этим движением, передается на шестерни, которые перемещают шкалу давления.

Диапазон давления, при котором будет работать манометр, является основным фактором выбора для типа материала, из которого изготовлен манометр. Манометры, работающие при более высоких давлениях, обычно изготавливаются из таких материалов, как сталь; при работе при более низком давлении они, как правило, из бронзы.

Большинство манометров в Северной Америке поставляются с 1/4 дюйма. Наружная резьба NPT, но набирает популярность резьба SAE. Использование адаптеров контрольных точек в различных местах гидравлической системы позволяет проводить измерения во время поиска и устранения неисправностей без необходимости покупать десятки манометров. Фитинг контрольной точки присоединяется к манометру, который можно навинтить на контрольные точки по всей цепи, что позволяет подключаться под давлением для измерения в различных точках системы. Большинство калибров 21⁄2 дюйма.в диаметре и могут быть как для верхнего, так и для панельного монтажа, но манометры доступны во всех мыслимых размерах, материалах и конструкциях.

Используется ли правильный манометр для испытательного оборудования или действующего оборудования, он помогает сократить дорогостоящие простои. В приложениях с механическими датчиками для гидравлических систем распространенными угрозами надежности датчиков являются вибрация, пульсация и скачки давления. Поэтому лучше искать манометры, разработанные специально для гидравлических систем.Эти особенности включают в себя: кованый латунный корпус для предотвращения разрушения внутренних компонентов резонансными частотами; заполненный жидкостью корпус для защиты манометра от вибрации и циклов экстремального давления; и ограничитель для предотвращения повреждения манометра скачками давления. Хотя жидкость, используемая в манометре, меняется от приложения к приложению, обычно используется глицерин, который хорошо работает во многих условиях. Чем выше вязкость жидкости, тем больше она гасит вибрации. При выборе манометра с сухим, водным или глицериновым наполнением также важно учитывать следующее: диапазон температур, необходимое время срабатывания стрелки, изменения давления и величину ожидаемой вибрации от области применения.

Наконец, в зависимости от требований приложения, для предотвращения преждевременного выхода из строя манометра могут потребоваться дополнительные приспособления для манометров, такие как специальные ограничители, поршневые демпферы или даже мембранные разделители.

Манометры и реле давления

Манометры и реле относятся к наиболее часто используемым приборам на заводе. Но из-за их большого количества внимание к техническому обслуживанию и надежности может быть поставлено под угрозу. Как следствие, на старых предприятиях нередко выходят из строя многие датчики и переключатели.Это прискорбно, потому что, если установка работает с отказавшим реле давления, безопасность установки может быть поставлена под угрозу. И наоборот, если установка может безопасно работать, когда датчик неисправен, это показывает, что датчик вообще не нужен. Следовательно, одна из целей правильного проектирования КИПиА – установить меньше, но более полезных и надежных манометров и переключателей.

Один из способов уменьшить количество манометров на заводе – прекратить их установку по привычке (например, разместить манометр на выходе каждого насоса).Вместо этого рассмотрите потребность в каждом устройстве индивидуально. Во время обзора следует спросить: «Что я буду делать с показаниями этого датчика?» и устанавливайте только в том случае, если есть логичный ответ на вопрос. Если манометр показывает только то, что насос работает, в нем нет необходимости, так как это можно слышать и видеть. Если манометр показывает давление (или падение давления) в процессе, эта информация ценна только в том случае, если с этим можно что-то сделать (например, очистить фильтр), в противном случае она бесполезна. Если подходить к спецификации манометров с таким мышлением, количество используемых манометров будет уменьшено.Если на заводе используется меньшее количество датчиков лучшего качества, надежность возрастет.

Подробнее о манометрах

Конструкция манометра
Две распространенные причины выхода из строя манометра (и переключателя) – это вибрация трубы и конденсация воды, которая в холодном климате может замерзнуть и повредить корпус манометра. Тонкие звенья, шарниры и шестерни традиционного калибра чувствительны как к конденсации, так и к вибрации. Срок службы заполненного манометра больше не только потому, что у него меньше движущихся частей, но и потому, что его корпус заполнен вязким маслом.Такая заливка маслом выгодна не только потому, что гасит вибрацию стрелки, но и потому, что не оставляет места для проникновения влажного окружающего воздуха. В результате вода не может конденсироваться и накапливаться. Доступные функции манометров включают в себя шкалы с подсветкой и цифровые показания для лучшей видимости, температурную компенсацию для корректировки колебаний температуры окружающей среды, дифференциальные манометры для дифференциального давления и дуплексные манометры для двойной индикации давления на одной шкале. Манометры классифицируются по точности от 4А (допустимая погрешность 0.1% диапазона) до класса D (ошибка 5%).

Защитные аксессуары Наиболее очевидным аксессуаром для манометра является запорный клапан между ним и технологическим процессом, который позволяет блокировать его при снятии или выполнении технического обслуживания. Второй клапан часто добавляется по одной из двух причин: для слива конденсата в среде пара (например, пара) или, для приложений с более высокой точностью, для калибровки по внешнему источнику давления.

Другие аксессуары включают змеевики или сифоны, которые при работе с паром защищают манометр от температурных повреждений, а также демпферы или демпферы пульсаций, которые могут как поглощать скачки давления, так и усреднять колебания давления.Если необходима защита от замерзания, манометр следует нагревать паром или электрообогревом. Химические уплотнения защищают манометр от засорения вязкими или жидкими средами и предотвращают попадание коррозионных, ядовитых или ядовитых технологических материалов на датчик. Они также предотвращают замерзание или гелеобразование технологической жидкости в тупиковой полости сенсора. Уплотнение защищает манометр, помещая диафрагму между технологическим процессом и манометром. Полость между манометром и диафрагмой заполнена стабильной жидкостью с низким тепловым расширением, низкой вязкостью и неагрессивной жидкостью.Для высокотемпературных применений часто используется эвтектика натрий-калий; при температуре окружающей среды смесь глицерина и воды; а при низких температурах – этиловый спирт, толуол или силиконовое масло.

Манометр может быть расположен для лучшей видимости для оператора, если химический затвор соединен с манометром с помощью капиллярной трубки. Для обеспечения точности капиллярные трубки не должны подвергаться чрезмерным температурам и не должны превышать 25 футов (7,5 м) в длину. Само химическое уплотнение может быть четырех типов: автономное, самоочищающееся проточного типа, удлиненные элементы уплотнения или межфланцевые элементы, которые устанавливаются между фланцами.

Жесткость пружины диафрагмы в химическом затворе может вызвать ошибки измерения при обнаружении низкого давления (ниже 50 фунтов на кв. Дюйм, 350 кПа) и в условиях вакуума (поскольку пузырьки газа, растворенные в заполняющей жидкости, могут выходить из раствора). По этим причинам репитеры давления часто предпочтительнее уплотнений при такой эксплуатации. Ретрансляторы давления доступны с точностью от 0,1% до 1% диапазона и диапазоном абсолютного давления от 0–5 мм рт. Ст. До 0–50 фунтов на кв. Дюйм (0–0,7–0–350 кПа).

Выберите манометр, подходящий для вашего применения

Коммерческие манометры Коммерческие манометры
Высокая надежность линейки коммерческих манометров OMEGA ™ в основном обусловлена уникальным механизмом OMEGA ™ с пружинной подвеской.Весь механизм подвешен между двумя пружинами: трубкой Бурдона вверху и звеном внизу. Количество изнашиваемых деталей сведено к минимуму. Кроме того, эти детали механизма очищаются ультразвуком и смазываются силиконовым маслом для обеспечения длительного срока службы. Механизм OMEGA ™ с пружинной подвеской в значительной степени устойчив к ударам, пульсации и вибрации. Результатом этого является более длительный срок службы датчика. Коммерческие манометры OMEGA ™ могут применяться в многочисленных областях, включая установку на насосах, переносных компрессорах, промышленном оборудовании, гидравлических и пневматических системах, контрольно-измерительных приборах и резервуарах под давлением.Для пользователя это означает большую устойчивость к механическим ударам и вибрации. Эта повышенная устойчивость к воздействию грубого обращения способствует увеличению срока службы калибра.

Учить больше

Манометры общего назначения Манометры общего назначения
разработаны с учетом точных допусков для постоянной повторяемости и реакции на колебания давления. Эти манометры идеально подходят для паровых котлов, сосудов под давлением, насосов и компрессоров или любого общепромышленного оборудования.

Учить больше

Промышленные манометры из нержавеющей стали
Манометры из нержавеющей стали подходят для агрессивных сред в химической, нефтехимической, нефтеперерабатывающей, энергетической, морской, пищевой и фармацевтической промышленности.

Учить больше

Промышленные технологические манометры
Эти манометры очень популярны в заводских цехах. Тысячи из них установлены по всему миру для контроля технологического давления.Доступен для вакуума, компаунда и диапазонов до 20 000 фунтов на квадратный дюйм (1380 бар). Герметичное уплотнение обеспечивает большую защиту и эффективность.

Учить больше

Тип T: высокая точность и смачивание из монеля
Высокоточные датчики, предназначенные для использования в инструментальных цехах, на заводах всех типов и лабораториях по всей промышленности. Они обеспечивают стабильную точность до 0,25% полной шкалы для большинства моделей. Производительность, надежность и прецизионность измерений сочетаются с неизменной точностью, что позволяет удовлетворить высокие требования к сервисному обслуживанию многочисленных измерительных приборов.Эти калибры часто используются в качестве эталонных манометров, при измерениях на испытательных стендах, для производственного контроля и для проверки точности манометров общего назначения. У них есть зеркальное кольцо из нержавеющей стали для отражения указателя, чтобы предотвратить ошибку параллакса. Эта зеркальная поверхность отражает указатель в любом положении и позволяет считывать показания датчика с большой точностью.

Учить больше

Дифференциальные манометры
Дифференциальные манометры – это прочные промышленные манометры, которые показывают разницу между двумя входными соединениями.Дифференциальные диапазоны обеспечивают максимальное разрешение для приложений, где один вход всегда находится под более высоким давлением, чем другой. В случаях, когда один вход может быть выше или ниже другого, следует использовать двунаправленный дифференциальный диапазон. Серия OMEGA PGD состоит из двух независимых трубок Бурдона. Противоположные трубки Бурдона соединены с одной ведущей шестерней, которая вращает указатель для прямого измерения давления. Используя две независимые трубки Бурдона, манометр может работать с жидкостями или газами в одном или обоих портах.

Учить больше Техническое обучение Техническое обучение Просмотреть эту страницу на другом языке или в другом регионе

манометр | Манометры

Список производителей манометров

Многие типы устройств измерения давления преобразуют свои показания в электрические сигналы, которые могут отображаться устройством сбора данных (или DAQ).Хотя манометры могут отображать свои показания в цифровом виде, они примечательны тем, что могут напрямую измерять и отображать показания давления без обязательного преобразования такой информации в электронном виде. Манометры ценятся в промышленном мире за их простоту, точность, экономичность и низкие эксплуатационные расходы.

История

В определенном смысле происхождение манометров можно проследить до эпохи раннего Нового времени и научных открытий Евангелисты Торричелли, математика и физика из Италии.В 1644 году Торричелли обнаружил существование вакуума в природе, а также тот факт, что воздух имеет вес. Другие ученые, такие как француз Блез Паскаль, продолжали развивать открытия Торричелли. Однако манометры в том виде, в каком мы их знаем сегодня, по-настоящему не появились до промышленной революции. В 1840-х годах француз Эжен Бурдон начал поиск решения проблемы тревожного количества смертельных случаев, связанных с локомотивными двигателями, находящимися под высоким давлением. Результатом его усилий стало изобретение калибра Бурдона в 1849 году.Хотя изначально Bourdon был разработан для применения на железных дорогах, он непреднамеренно внес гораздо больший вклад в промышленность в целом. Манометр Бурдона позволил промышленникам любого типа измерять гораздо более высокие уровни давления, чем это было возможно ранее, и открыл путь для дальнейшего развития манометров. Сегодня манометр Бурдона (подробнее обсуждается ниже) продолжает оставаться наиболее часто используемым типом манометра.

Важность

Измерение давления имеет решающее значение для безопасного и правильного функционирования многих типов промышленных систем (например,грамм. системы на водной основе, системы на масляной основе, системы на основе газа) и соответствующие промышленные продукты (например, водонагреватели, огнетушители, медицинские газовые баллоны и т. д.). Целые системы гидроэнергетики будут непредсказуемыми и ненадежными (и, следовательно, бесполезными) без точного способа измерения и регулировки давления. Измерение давления важно не только для поддержания механизмов, которые непосредственно работают при надлежащем контроле давления, но и для правильной работы механизмов, которые зависят от значений, связанных с контролем давления (например,грамм. расходомеры, где уровень давления влияет на скорость потока). Фактически, давление настолько важно для современной промышленности, что это одно из наиболее часто измеряемых явлений в торговле в целом. Чаще измеряется только температура.

Материалы

Манометры могут изготавливаться из различных материалов в зависимости от требований конкретного применения. Ниже приводится пара примеров.

• Многие манометры подвергаются воздействию агрессивных веществ или химикатов, в том числе тех, которые используются в химической, нефтехимической, нефтеперерабатывающей, энергетической и фармацевтической отраслях промышленности.Такие датчики должны быть устойчивыми к коррозии; скорее всего, из нержавеющей стали. С другой стороны, для манометров, которые будут работать только с некоррозионными жидкостями или газами, вероятно, будет достаточно конструкции из латуни или бронзы.

• Особые условия давления, в которых будет работать манометр, являются еще одним фактором при выборе материала. Сценарии высокого давления обычно требуют манометров, изготовленных из очень прочного материала, например стали. Напротив, сценарии низкого давления могут быть хорошо обслужены датчиками из бронзы или аналогичного материала.

Внутренние механизмы манометров обычно изготавливаются из таких материалов, как бериллиевая медь, фосфорная бронза, различные стальные сплавы и т. Д. Как правило, внутренние трубки внутри манометров (обсуждаемые в следующем разделе) подвергаются специальной форме термообработки, известной как весенний отпуск. Такая обработка увеличивает эластичность трубки, сохраняя при этом (более или менее) ее первоначальную форму.

Что касается фактического размера, манометры демонстрируют значительную изменчивость. Независимо от состава материала, стандартные и нестандартные манометры предназначены для использования в любом количестве ограниченных пространств или (с другой стороны) для достаточного охвата необычно большого резервуара.

Как они работают

(Относительная) простота манометров проистекает из того факта, что давление, измеряемое манометром, является единственным источником энергии, необходимым для работы манометра. В конце производственного процесса манометры калибруются в соответствии с показаниями давления «основного» манометра, который уже существует. Как только это будет выполнено, датчик будет готов к использованию. Манометры обычно могут быть установлены в различных точках гидравлической системы (например.грамм. рядом с портом давления гидравлического насоса, при изолированном регуляторе в пневматической или сжатом воздухе системы и т.д.). Иногда манометры даже могут измерять «подсхемы» внутри гидросистемы, которые работают при других давлениях, чем остальная часть системы в целом (например, контур, который возникает после редукционного клапана).

Существуют две основные группы манометров: аналоговые манометры и цифровые манометры. Это разделение важно учитывать, поскольку эти два типа датчиков работают и отображают информацию несколько по-разному.Аналоговые манометры – это «традиционные» манометры, которые отображают информацию с помощью стрелки, которая меняет положение на циферблате измерителя (пропорционально изменениям давления).

Аналоговые манометры

Ключевым компонентом аналоговых манометров является «трубка», о которой говорилось в предыдущем разделе. Эти типы манометров содержат некоторый тип внутренней эластичной камеры, которая каким-то образом связана с измеряемым давлением – и, таким образом, деформируется или иным образом перемещается при изменении давления, действующего на нее.Благодаря сложной системе шестерен (известной как механизм) камера аналогового манометра может преобразовывать движение, вызванное давлением, в движение иглы по шкале.

Эластичные камеры обычно бывают трех видов:

• Трубки Бурдона являются наиболее распространенным типом эластичных аналоговых камер. Трубка Бурдона – это эластичная С-образная камера, состоящая из одного из металлов, описанных в предыдущем разделе (например, меди, стали). Когда жидкость под давлением попадает в эту трубку, она разматывается или выпрямляется.Это разматывание трубки Бурдона приводит в действие механизм шестерни и вала, который, в свою очередь, перемещает стрелку на часовом дисплее манометра. Трубки Бурдона также могут иметь форму спиралей или спиралей. В целом, этот тип эластичной камеры представляет собой простой, но эффективный механический метод преобразования изменений давления в количественные показания на шкале.
• Сильфон – это эластичные камеры, которые расширяются и сжимаются, а не разматываются в ответ на изменения давления. Они состоят из тонкостенных трубок и почти всегда дополняются спиральной пружиной, которая увеличивает их усталостную долговечность.
• Мембраны или стопки (одиночные или составные) Эластичные камеры, состоящие из тонких металлических листов внутри чашки, известны как диафрагмы или стопки. Этот тип камеры перемещается при приложении давления к ее внутренней части. В отличие от сильфонов, в диафрагмах не используются поддерживающие пружинные конструкции.

Цифровые манометры
Хотя аналоговые манометры по-прежнему очень популярны, они все чаще заменяются цифровыми, которые легче считывать и точнее.В отличие от аналоговых манометров, цифровые манометры требуют для работы другого источника питания (например, батарей). Они прикреплены к дополнительному измерительному устройству, которое измеряет давление с помощью сложных датчиков и микропроцессоров. Как только это дополнительное измерительное устройство передает результаты обратно на прибор, прибор может отображать числовые показания.

Цифровые датчики работают либо на тензометрической, либо на пьезоэлектрической технологии. Тензодатчики косвенно измеряют механическое давление, измеряя изменения удельного электрического сопротивления проводящих материалов.(Чаще всего это силикон, металлическая фольга или какой-либо тип пленки – поликремниевая пленка, толстая пленка, распыленная тонкая пленка и т. Д.) Когда давление механически деформирует камеру (обычно диафрагму) внутри датчика, изменяется удельное сопротивление тоже случаются. Эти изменения удельного сопротивления затем преобразуются в электронном виде и впоследствии отображаются. Цифровые манометры пьезоэлектрического типа работают аналогичным образом. Однако вместо измерения изменений удельного сопротивления пьезоэлектрические датчики измеряют электрические заряды, возникающие на них, пропорциональные механическим изменениям давления.

Типы и области применения

Чтобы приспособиться к множеству различных применений, производители изготавливают много различных типов манометров. Примеры из них включают водяные манометры, воздушные манометры, масляные манометры, датчики температуры, газовые манометры, топливные манометры, манометры дифференциального давления и вакуумметры. Некоторые применения этих датчиков более очевидны, чем другие.

Манометры, классифицируемые по веществу, которое они измеряют

Водные манометры (естественно) контролируют давление в любой водной системе.Довольно часто их находят прикрепленными к резервуарам, где они контролируют давление воды внутри.

Газовые манометры измеряют и отображают давление газа. Они особенно распространены на заводах и производственных объектах, где отслеживают расход как природного газа высокого, так и низкого давления, а также систем на основе пропана. Манометры давления топлива также проверяют уровни давления газа, но они делают это в контексте автомобилей. Они измеряют и отображают запас топлива или количество газа, оставшегося в баке автомобиля.

Воздушные манометры для измерения пневматического давления в пневматическом оборудовании.

Манометры давления масла измеряют давление масла, циркулирующего в системе смазки.

Манометры, классифицируемые по определенным условиям, для которых они предназначены

Вакуумные манометры измеряют и отображают давление в сосудах или системах, погруженных в субатмосферную или вакуумную среду. Вакуумные среды особенно используются для создания низких температур.

Манометр предназначен для остановки и предотвращения возможных утечек. По существу, они разработаны с добавлением изолятора разделительной диафрагмы. Большинство их применений находят в перерабатывающей, фармацевтической, химической, нефтехимической промышленности и санитарии.

Некоторые манометры могут быть разработаны специально для измерения веществ, движущихся либо с исключительно высокими, либо с исключительно низкими скоростями. Манометры высокого давления важны для производства и промышленного применения, особенно в тех, которые связаны с гидравлическими технологиями высокого давления (например,грамм. гидроразрыв, насосы для гидроабразивной обработки, гидрорезальные машины). Манометры низкого давления чрезвычайно точны и чувствительны, обычно они измеряют давление от десяти до пятнадцати фунтов на квадратный дюйм. Они особенно важны для приложений, которые имеют место в средах с частыми колебаниями давления.

Классификация по различным стандартам давления

До сих пор обсуждались только манометры, работающие по манометрическому давлению.Манометр, который измеряет манометрическое давление, использует окружающее атмосферное давление в качестве стандарта, по которому он измеряет. Однако это не единственный способ работы манометра. Основные исключения приведены ниже.

Манометры абсолютного давления измеряют давление относительно абсолютного вакуума. Это означает, что манометры абсолютного давления включают окружающее атмосферное давление в свои показания общего давления. Из-за названия стандарта, по которому они работают, манометры абсолютного давления обычно ошибочно идентифицируются как идентичные манометрам вакуума.Камеры мембранного типа обычно используются в манометрах абсолютного давления.

Герметичные манометры работают аналогично обычным механизмам манометрического давления. Однако вместо использования окружающей атмосферы в качестве стандарта для измерения давления герметичные манометры просто используют некоторую фиксированную величину давления – которая не обязательно может соответствовать окружающей атмосфере – для проведения измерений.

Манометры дифференциального давления немного отличаются от других манометров.Вместо того, чтобы измерять давление в целом, они измеряют разницу в давлении между двумя точками содержащейся жидкости или газа. Они популярны для применения в фильтрации.

Манометры, классифицируемые по типам приложений

Еще один способ приблизиться к классификации измерительных приборов – сосредоточиться на конкретном применении, для которого используется манометр. Приведу лишь один пример. Магнитогидравлические манометры – это особый тип манометра для проверки давления, в котором используется диафрагма и который измеряет статическое давление в сфере HVAC.Многие манометры предназначены для использования с определенным типом продукта. Единственным примером является использование индикаторов с круговой шкалой или весовых манометров для использования с автоклавами.

Принадлежности

В большей степени, чем другие промышленные устройства, манометры часто используются в сочетании с дополнительными приборами, такими как датчики давления, преобразователи давления, преобразователи давления и переключатели. С добавлением этих устройств точность и прецизионность манометров увеличиваются, отображая более точные показания с меньшими пределами погрешности.Они также могут быть оснащены электрическими контактами, которые подают звуковой сигнал, включают сигнальные лампы или управляют клапаном или насосом. Двумя конкретными примерами принадлежностей, используемых для увеличения функциональности манометров, являются переходники контрольных точек и изоляторы манометров. Адаптеры контрольных точек подходят для манометров и позволяют привинчивать их к различным точкам в системе, обеспечивая широкий диапазон измерений испытательного давления без покупки нескольких отдельных манометров. Изоляторы манометров превращают манометр в механизм «включения / выключения» путем установки между манометром и его цепью; если кнопка не нажата, манометр не будет подвергаться воздействию и не будет показывать давление жидкости.

Многие аксессуары для манометров имеют защитное назначение. Как сложные промышленные приборы, манометры сталкиваются с различными угрозами, такими как вибрация труб, конденсация воды и т. Д. Вышеупомянутый изолятор манометра также выполняет функцию безопасности, защищая внутренний механизм манометра от внезапных скачков давления. Демпферы выполняют аналогичную функцию, подавляя интенсивные колебания давления. Для защиты манометра от сильных ударов можно приобрести различные защитные кожухи, а для защиты манометров от коррозии или засорения доступны химические уплотнения.В то время как манометры, как правило, не требуют высокого уровня обслуживания, приобретение защитных принадлежностей – одна из лучших вещей, которые пользователи манометров могут сделать для защиты и продления срока службы манометра.

Рекомендации

При выборе манометра для конкретного применения следует учитывать несколько факторов. Некоторые из основных соображений включают размер шкалы, размер соединения или порта, которые будет использовать манометр, единицы измерения, на которые способен манометр (например,грамм. PSI, мм рт. Ст., Па и т. Д.), Совместимость материала манометра с условиями эксплуатации (включая температуру, коррозионную активность и т. Д.). и должен ли датчик быть сухим или заполненным жидкостью (последний имеет тенденцию к более длительному сроку службы из-за амортизации).

Одним из наиболее важных факторов, которые следует учитывать, является диапазон давления манометра. Вообще говоря, вы должны использовать манометр, который может показывать как минимум вдвое большее значение ожидаемого рабочего давления. Это обеспечивает разумный запас прочности при использовании манометра.Как показывает практика, рабочее давление никогда не должно превышать трех четвертей диапазона показаний манометра.
Следствием эмпирических правил, касающихся давления, является важность выбора манометров для конкретного применения. Например, в гидравлических системах должны использоваться только гидравлические манометры, предназначенные для работы в нормальных условиях в гидравлической среде.

Важно отметить, что различные типы камер, используемых манометрами, соответствуют различным идеалам, касающимся условий давления.Манометры типа Бурдона особенно полезны для сред со средним и высоким давлением. Однако они не подходят для сценариев низкого давления. С другой стороны, манометры, в которых используются сильфонные и мембранные камеры, хорошо подходят для измерения низких значений давления и постепенных изменений в них.

Для еще большей точности – а также большей скорости, надежности и долговечности – цифровые манометры следует использовать вместо аналоговых устройств (несмотря на их большую стоимость). Однако имейте в виду, что ограничения аналоговых устройств часто можно преодолеть с помощью множества принадлежностей, доступных для манометров.(Например, некоторые аналоговые манометры оснащены оборудованием для компенсации температуры и несколькими размерами циферблата для повышения точности их показаний.)

Так как правильный выбор манометра зависит от множества факторов, инвестирование в поставщика качественных манометров является одним из лучших вариантов. манометр потребители могут сделать. Вам следует сосредоточиться на поиске надежного поставщика, который предлагает широкий спектр измерительных приборов и / или услуг (например, услуги по повторной калибровке). Работа с качественным поставщиком гарантирует, что вы сможете максимально повысить полезность и эффективность ваших манометров для вашего конкретного случая. заявление.

Информационное видео по манометру

Разница между манометрическим и абсолютным давлением

Давление можно описать как силу, приложенную к площади. Существует множество различных систем измерения давления, две из которых наиболее распространены – абсолютное давление и манометрическое давление. Между этими двумя измерениями давления есть много различий, которые существенно влияют на их использование и измерение. В зависимости от того, почему вы измеряете давление, определение того, требуется ли вам манометрическое или абсолютное эталонное давление, не менее важно, чем выбор самого диапазона давления, особенно для низкого давления.Если вы ошибетесь, это может привести к огромным ошибкам в ваших измерениях.

Самый простой способ объяснить разницу между ними состоит в том, что абсолютное давление использует абсолютный ноль в качестве нулевой точки, а манометрическое давление использует атмосферное давление в качестве нулевой точки. Из-за переменного атмосферного давления измерение манометрического давления неточно, в то время как абсолютное давление всегда точно.

Манометрическое давление

Наиболее распространенным эталоном давления является манометрическое давление, которое обозначается буквой «g» после единицы давления e.грамм. 30 фунтов на кв. Дюйм. Избыточное давление измеряется относительно атмосферного давления окружающей среды. Изменения атмосферного давления из-за погодных условий или высоты непосредственно влияют на выходной сигнал датчика избыточного давления. Манометрическое давление выше, чем давление окружающей среды, называется положительным давлением. Если измеренное давление ниже атмосферного, оно называется отрицательным или вакуумметрическим давлением.

Датчики избыточного давления обычно имеют только один порт давления. Давление окружающего воздуха направляется через вентиляционное отверстие или вентиляционную трубку к задней части чувствительного элемента.Преобразователь манометрического давления с вентиляцией позволяет внешнему давлению воздуха попадать на отрицательную сторону чувствительной диафрагмы, так что оно всегда измеряется с учетом атмосферного атмосферного давления. Следовательно, вентилируемый датчик избыточного давления показывает нулевое давление, когда соединение технологического давления открыто для атмосферного воздуха.

Эталонный герметичный манометр очень похож, за исключением того, что атмосферное давление ограничено на отрицательной стороне диафрагмы. Это обычно применяется в приложениях с высоким давлением, таких как измерение гидравлического давления, где изменения атмосферного давления будут иметь лишь небольшое влияние на точность датчика.Определение давления герметичного манометра – это давление, измеренное через герметичное устройство, в котором установлена нулевая точка. Эта уставка соответствует давлению внутри устройства до герметизации, которое решает производитель герметичного манометра.

Абсолютное давление

Абсолютное давление определяется как давление отсутствия материи в пространстве или абсолютный вакуум. При измерениях абсолютного давления этот абсолютный ноль используется в качестве точки отсчета.Лучшим примером эталонного абсолютного давления является измерение барометрического давления. Чтобы изготовить датчик абсолютного давления, производитель герметизирует высокий вакуум за чувствительной диафрагмой. Поэтому, если вы удерживаете открытым штуцер технологического давления датчика абсолютного давления воздуха, он будет считывать фактическое барометрическое давление.

Что такое манометр, для чего используется

Преимущества работы с использованием манометров

Манометр устройство – WIKA Россия

Манометр устройство с трубкой Бурдона в стандартном исполнении

Манометр устройство с трубкой Бурдона в коррозионно-стойком исполнении

Технологические средства измерения WIKA

Свяжитесь с нами

как обнаружить и предупредить неисправность манометра

Как понять, что манометр поврежден или может отказать?

Каковы признаки неисправности манометра?

Избыточное давление

Скачки давления

Механическая вибрация

Пульсация

Чрезмерно высокая температура и перегрев

какое давление показывает манометр, устройство манометра и как им измерять

Описание и назначение манометра

Классификация приборов

Устройство и принцип действия

Маркировка по цвету

Преимущества использования

Класс точности прибора

Becool – Манометры и мановакуумметры

Вакуумметр с клапаном BC-VG

Манометр BCJH-N

Мановакуумметр BCJL-N

Манометр BCOH-N

Мановакуумметр BCOL-N

Манометр с глицерином BCJH-NG

Мановакуумметр с глицерином BCJL-NG

Манометр с глицерином

Мановакуумметр с глицерином

Манометр с глицерином

Мановакуумметр с глицерином

Манометры и мановакуумметры с силиконом

Манометр с силиконом BCJH-NSl-63

Мановакуумметр с силиконом BCJL-NSl-63

Манометр с силиконом BCJH-NSl-80

Мановакуумметр с силиконом BCJL-NSl-80

Манометры

В чем разница между манометром, реле давления и датчиками давления?

Манометрическое давление, абсолютное давление и измерение давления

Цели обучения

Пример 1. Расчет высоты мешка для внутривенного вливания: артериальное давление и внутривенные инфузии

Сводка раздела

Концептуальные вопросы

Задачи и упражнения

Глоссарий

Избранные решения проблем и упражнения

Разница между манометрическим давлением и абсолютным давлением

Определение абсолютного давления

Определение манометрического давления

Измерение абсолютного и манометрического давления

Что такое манометр?

Манометры и реле давления

Подробнее о манометрах

Выберите манометр, подходящий для вашего применения

манометр | Манометры

Список производителей манометров

Информационное видео по манометру

Разница между манометрическим и абсолютным давлением

Манометрическое давление

Абсолютное давление

Автор: alexxlab

Добавить комментарий Отменить ответ

Рубрики
