Можно ли выжигать паяльником по дереву

можно ли заменить паяльник прибором для выжигания?

Нет, заменить обычный паяльник прибором для выжигания по дереву не получится. Очень разные технические характеристики и предназначение.

В приборе для выжигания в качестве рабочего элемента выступает нихромовая нить, которая и производит выжигание. К нихрому припой не пристает.

В паяльнике рабочая поверхность образуется сплавом меди, которая удерживает припой. Паяльником, если особо изощриться, еще можно выжигать. Но вот прибором для выжигания паять будет очень сложно.

Всему свое место )

Собственно это два разных инструмента. Паять выжигателем и выжигать паяльником так же нелепо, как откручивать саморез стамеской и вырезать в древесине паз отвёрткой. Выжигатель и паяльник роднит только то, что оба этих прибора являются нагревательными. Не доводите дело до абсурда и не пытайтесь гладить рубашку электро кипятильником.

В принципе устройства вполне себе взаимозаменяемы, хотя и каждый специализирован на использование в своей сфере деятельности.

Выжигать паяльником проблем нет, если стандартным жалом паяльника процесс выжигания будет удобен. Вместе с тем, как правило, жало легко заменить на любое другое, поскольку обычно оно ввинчивается по резьбе.

Паять выжигателем также без проблем, только жало уж желательно плоское (как у паяльника), хотя видел и круглые жала на паяльниках. У выжигателей и обычно изначально целый набор разных жал.

Не нужно подкреплять свою точку зрения нелепыми сравнениями, типа “гладить рубашку кипятильником. ” – сие звучит смешно, но лишено смысла, уж не серчайте.

В то время как паяльник с выжигателем устройства не просто “оба нагревательные приборы”, но весьма сходны конструктивно и функционально. Жало выжигателя, как и паяльника часто делаются из медного сплава (бронза, латунь), но и если у вас оно немедное, то кто мешает заменить его на подходящее (Проблема может возникнуть если жало несъемное и немедное)? Самый главный вопрос в мощности прибора – будет ли достаточно её для выжигания/пайки. Всё остальное мелочи. Возможно удобство использования будет разным, но опять же понятие удобства тоже у каждого по своему немного разнится.

Этот вопрос — один из самых часто задаваемых нам на разных площадках в сети, да и на мастер-классах тоже. Решили собрать воедино все необходимые, на наш взгляд, знания, для более уверенного приобретения прибора.

Сразу стоит оговорится, что речь идет только о выжигателях паяльникового типа, на основании собственного опыта работы с ними и проводимых нами тестирований для реализаторов. Без лишних заумностей — просто ответ на вопросы:

– как выбрать выжигатель ребенку или в подарок?

– я выжигала в детстве или хочу попробовать снова. С чего начать?

Итак, самое основное: все выжигатели паяльникового типа относятся к категории “хобби”, потому что просты в использовании и недороги. Разброс цен у разных производителей очень небольшой, а страна-производитель и вовсе зачастую одна;) Поэтому при выборе не стоит ориентироваться на более высокую цену и широкую рекламу.
Первое же, на что стоит обратить внимание — это длина “жала” от кончика до держателя. Из-за высокой температуры он вытянут подальше от руки, и это немного затрудняет работу: ведь ручку или карандаш мы держим гораздо ближе к рисунку.

Слишком длинным стержнем сложно управлять — теряется точность, мелкие детали так просто не выжечь. Слишком короткий же стержень чреват более сильным нагревом руки, хотя это очень субъективно.
Между горячей металлической частью и ручкой-держателем у паяльникового выжигателя располагаются защитные пластины. Они призваны как раз защищать руку от жара раскаленного стержня. Считается, что два таких “кольца” лучше, но на деле же и одно вполне справляется со своими функциями.
(Справа — работа нашей ученицы на мк, второй в жизни опыт выжигания).

Выбирая аппарат для ребенка, не лишним будет обратить внимание на толщину держателя: маленькой ручке сложно крепко обхватить прибор.
И что еще крайне важно — длина и толщина шнура. С длиной все и так понятно, а вот толщина сильно влияет на работу: увеличивается нагрузка на руку. При долгой работе это здорово ощутимо, а уж для детей и подавно. То есть с одной стороны, усиленные провод и вилка гарантируют более долгую жизнь прибору, с другой — делают работу физически сложнее. Так что детям лучше выбирать прибор полегче.
Материал ручки — резина или пластик — роли не играет, вся прелесть “паяльников” в том, что они нагреваются до определенной температуры и все, дальше ее просто держат.

Мощность и тепература нагревания также важный критерий. Приборы мощностью меньше 30W и с температурой накаливания меньше 480 градусов рассматривать не стоит – дерево будет прогорать слишком медленно, и выжигание может показаться слишком долгим и мучительным:)

Отдельно хотим сказать про позиционирование паяльниковых выжигателей как 3 в 1 (выжигатель, паяльник, горячий нож). Возможно, кого-то подкупает такая многофункциональность, мы же предпочитаем все на каждый вид деятельности иметь отдельный прибор.

Ну и про насадки: пусть вас не сбивает с толку большое разнообразие, это всего лишь маркетинговый ход. На деле же (и не только у нас, но и вообще по отзывам) небольшого стандартного набора хватает за глаза. Достаточно всего лишь удобной “лопатки”, насадки с острым кончиком, и, в общем-то, все остальное уже по желанию и предпочтению) Многочисленные фигурные насадки – это скорее для развлечения детей. Хотя, подчеркнем, при определенной доли фантазии, можно создавать уникальные шедевры, даже создавая орнаменты при помощи одних фигурных оттисков:)

И в заключение, хотели бы посоветовать перед приобретением по возможности опробовать выжигатель на всех доступных демонтрациях в магазинах, на мастер-классах, у друзей и знакомых: подержать в руках, попробовать порисовать — в выжигании очень большую роль играют именно личные предпочтения, собственные ощущения, а не рекомендации.

Надеемся, что этот материал будет кому-то полезен, и немного развеет миф о “детскости” выжигателей паяльникового типа. Например, приведенные ниже наши работы выполнены именно им, при помощи одной насадки. Не хвастовства ради, а вдохновения для:)

Если эта тема окажется востребованной, то будем продолжать публикации. На все вопросы ответим в комментариях, а на самые актуальные — отдельными статьями:)

Неиссякаемого вам вдохновения!

Мария и Татьяна,

(при использовании материалов, размещение активной ссылки на авторов обязательно)

Выжигание по дереву крайне интересное дело. Этот процесс представляет собой нанесение рисунка на деревянную основу при помощи специализированного паяльника. Хорошо снимает усталость, напряжение, да еще и создает уют в доме посредством самодельного творчества, которым можно украсить стены. Так же может послужить прекрасным подарком на праздник друзьям или родственникам, коллегам по работе. Сейчас ознакомим вас с правилами работы с выжигательным прибором.

Основы выжигания

Что-бы выжигание по дереву доставило вам только счастье, к данному процессу отнеситесь с большим вниманием. Ниже приведем для вас полезные правила, которые должны помочь вам в этом процессе.

Итак, прибор вы уже приобрели. Теперь надо создать контур рисунка на деревянной основе. Можно еще дополнительно купить некоторые элементы прибора для последующего удобства работы по дереву.

Сами приборы существуют 2 видов – простой, с одним тепловым режимом и сменными насадками, и более продвинутый, у него проволочный наконечник, есть 2 пера и регулируется нагревание. Цена этих моделей от 700 руб и до неск. десятков тысяч.

• Насадки, разные по толщине, облегчат и ускорят работу с разнообразными линиями и контурами.
• Оксид алюминия и ремень – они нужны для регулярной чистки насадок и самого прибора.
• Плоскогубцы.
• Специальный держатель или глиняный горшок для паяльника, куда его можно будет поместить для остывания.

Материал для выжигания. Если вы новичок в этом деле, то лучше начать с мягких пород дерева, процесс осваивать будет намного легче. К примеру, остановите свой выбор на сосне, березе, липе, клене или ясене, а вообще самый мягкий материал – это бальза, она считается номером один по шкале жесткости, замыкает эту шкалу на 10 месте птерокарпус. Чем жестче дерево, тем темнее оно на вид. Осмотрите доску с обеих сторон, и для работы выберите ту, что более гладкая.

Теперь берем прибор для выжигания. Пару минут он будет нагреваться, лучше держать его на подставке или в глиняном горшке, выше мы уже об этом упоминали. А брать и класть паяльник лучше с помощью плоскогубцев, что бы избежать ожога.

Доску надо шлифануть перед началом работы, в этом нам поможет наждачка 20 номера. Ее надо обмотать вокруг доски или прикрепить к бруску и равномерно зашкурить поверхность. Шлифовать лучше вдоль волокон, если поперек, то появятся неровности, а вот шкурение в соответствии с естественным ростом волокон поможет избежать этой проблемы. По окончанию шкурения протрите поверхность сырым полотенцем, оно уберет древесную пыль и опилки. Наносить рисунок станет гораздо удобнее.

Наносите рисунок штриховкой, так легче будет стереть неверные линии, и управлять карандашом. Не надо слишком давить на грифель, что бы четче прорисовать рисунок.

Никакой спешки при выжигании. Независимо от материала дерева, процесс будет небыстрым, поэтому запаситесь терпением. И при работе учтите:

Надо давить на выжигатель. Для новичков актуально равномерное давление по всему рисунку.

Дольше держите паяльник на одно месте – линия получится глубже и темнее.

Водить паяльником намного легче вдоль волокон, поэтому поверните доску волокнами вниз при работе. Против волокон будет сопротивление, и потребуется приложить усилия.

Экспериментируйте с насадками. На небольших дощечках опробуйте все насадки, какие у вас имеются. Потом будете уже иметь представление об их эффектах, и знать, где их лучше применить, на каких элементах рисунка.

Перенесение рисунка на деревянную основу

Всем интересно то, как выжигать по дереву. Поэтому в данной статье представлена информация для начинающих. Есть три основных способа нанесенияперенесения рисунка на дерево, какой выбрать – смотрите сами. Можно еще нарисовать рисунок самому, а можно взять уже готовый вариант.

Если вы художник или имеете художественные задатки, вам будет просто нарисовать или срисовать рисунок карандашом на деревянную основу.

Еще вам может помочь графитовая бумага, если с рисованием у вас не очень. Она действует по принципу копировальной бумаги – положите ее масляной стороной на дерево, закрепите скотчем, и сверху наложив листок с изображением, обведите его контуры. Затем снимите скотч и графитовую бумагу и прорисуйте карандашом уже на дереве нечеткие линии рисунка.

Есть еще чернильная насадка, она так же вам поможет при нанесении рисунка на дерево. Это происходит при нагреве насадки. Отпечатанную картинку из инета, лучше печатать на лазерном принтере, положите листок рисунком вниз, на дерево, и нагретой насадкой водите по контурам, пока те не начнут опечатываться на поверхности дерева.

Практика

Стоит отметить то, что выжженные картинки на дереве смотрятся очень интересно. И в этой статье мы предлагаем важные правила данной работы. Нужно разместить дощечку так, что бы она была на доступном расстоянии в любой точке выжигания, и при этом безопасно, что б не обжечься в процессе работы.

Начинать выжигать лучше с внешних контуров рисунка. Если там что то не получится сразу, то это можно будет исправить чуть позже, просто отшлифовав неполучившийся участок.

На некоторых породах деревьев нужно проходить паяльником по несколько раз одно место. Если не будете сильно нажимать на выжигатель, то останется больше сил, а рука меньше устанет, и тогда сможете неторопясь сделать качественную работу. Начинайте работу с движений к себе, а не от себя.

Выжигайте сначала первостепенные, основные линии, потом уже наносите штрихи рисунка.

Далее переходите к текстуре и теням. Можно сделать рисунок обычный 2D, а можно со специальными насадками освоить более интересный и трендовый 3D. Сперва потренируйтесь на изнаночной стороне работы, или на ненужной дощечке.

Раскрасить цветом. Можно оставить все как есть, а можно сделать рисунок цветным, применив для раскрашивания акварель, акварельные карандаши.

Регулярно очищайте насадки, тогда получите качественную работу. Ведь на чистых насадках и теплоотдача будет максимально эффективной, а в очистке поможет оксид алюминия и ремень либо колодка шлифовальная. Снять насадку лучше плоскогубцами, чтобы не заморачиваться, достаточно ли она остыла, затем окунуть ее на пару минут в холодную воду. Ну, а далее, собственно, процесс чистки.

Вентилятор. Если при работе у вас получается очень много дыма, то нелишним будет прибегнуть к помощи вытяжного вентилятора. Ведь дым – не самая полезная вещь для легких, особенно в закрытом помещении.

Теперь, по окончанию работы, нужно основательно просушить доску и нанести заключительные штрихи.

Обратите ваше внимание на:

• Горячий паяльник, а если его надолго оставить без присмотра, это может привести к его возгоранию и последующему пожару.
• Лучше проводить процесс выжигания в проветриваемых помещениях, ведь дым может пагубно отразиться на легких, вплоть до смерти.

Самый интересный процесс — это выжигание по дереву. Здесь можно выжечь рисунки или узоры. Однако данная работа подразумевает наличие определенных приборов. Нужные вещи для работы:

• Выжигательный прибор.
• Оборудование переменной температуры.
• Графитовые карандаши.
• Скотч малярный.
• Белый ластик – клячка.
• Наждачные пилочки – несколько сортов.
• Бумага наждачная 200-250 либо ткань, покрытая карбидом кремния.

В заключение

Надеемся на то, что наша статья позволила узнать вам о том, как правильно выжигать по дереву. Знайте о том, что это занятие крайне увлекательно. Но в этом случае могут потребоваться некоторые усилия и также навыки.

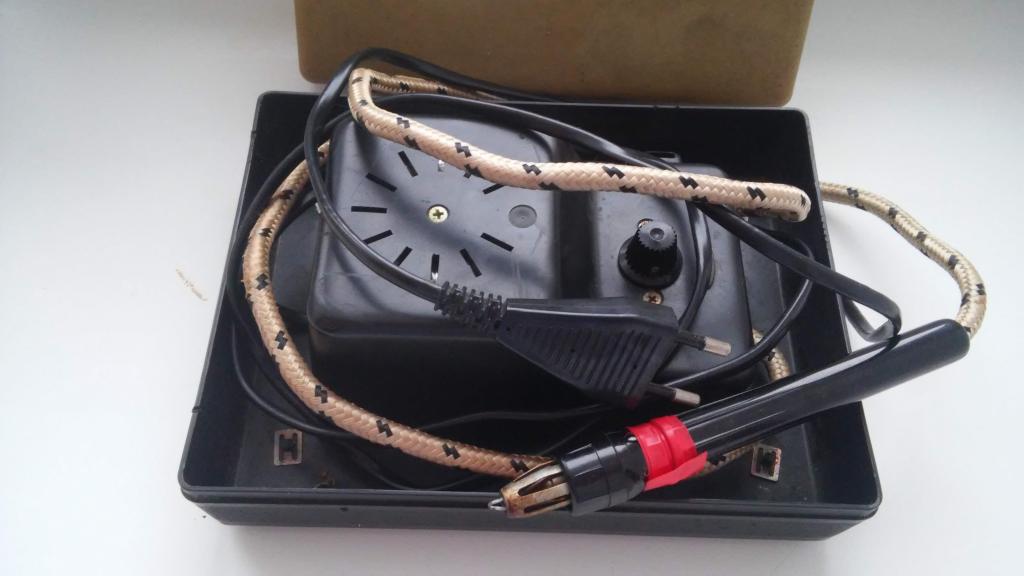

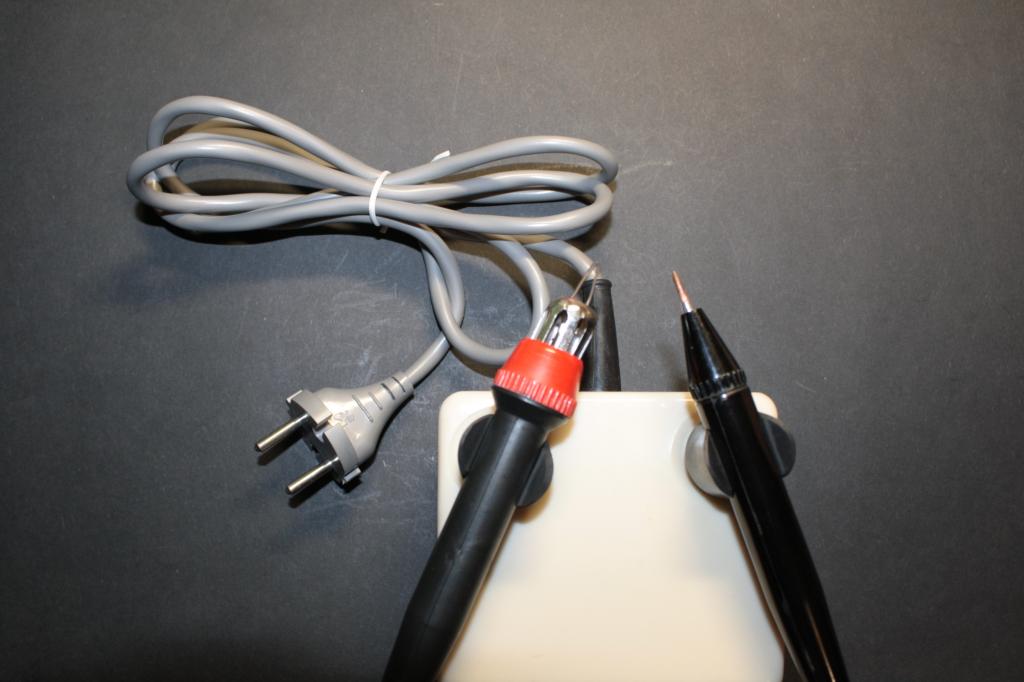

Советский выжигатель по дереву

Делаем электровыжигатель по дереву из импульсного трансформатора. Когдато в детстве, считалось как должное иметь дома электровыжигатель по дереву. Вот и сейчас, подумал сделать подобный девайс для своего сына (4 года). Ведь рисунок на бумаге, может и не сохранится, тогда как выжженный по дереву, порадует, спустя годы. Да и мне, как радиолюбителю, пригодится. Им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. А еще, аккуратно срезать веревки (если вы альпинист:-). Аппарат имеет два режима работы. В первой позиции переключателя «норма» (I), он работает в половину мощности: примерно в 30-35W. Во второй «турбо» (II) – 65-70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие (АЛ307). Для того чтобы изготовить электровыжигатель вам понадобится дешевый (2-2,5 доллара) импульсный блок питания (ИБП) китайского производства, на 50-60 W, для галогенных ламп. Их вы найдете в магазинах по мебельной фурнитуре или в строительных магазинах. Схема выжигателя Схема принципиальная электрического выжигателя на основе ЭТ В интернете, я встречал переделку таких трансформаторов, для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП. Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007) можно заменить на более мощные по току – MJE13005, MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания! Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой. Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях. Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый. Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса. Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве. Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить. Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке! Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото. Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер, так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт. К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей. Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо). Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут. Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора. Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов. Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! Автор: Флорин Матиенку (flomaster). Выжигание по дереву – очень интересное занятие, которое привлекает в ряды своих поклонников все больше людей разных возрастов. Пирография, как называют этот творческий процесс на современный манер, известна с XVIII века, а сегодня выжигание переживает новую волну популярности. Возможно, популяризация такого увлекательного процесса происходит благодаря уникальным по своей красоте произведениям всемирно известных мастеров, к тому же современные приборы для выжигания позволяют перенести на деревянный предмет любые творческие задумки. Как известно, хороший инструмент – это половина успеха, и сегодня мы расскажем вам, как выбрать выжигатель по дереву, беря во внимание технические характеристики приборов и опираясь на отзывы опытных пользователей. Типы выжигателей Прежде чем купить прибор для выжигания по дереву, определитесь с видом устройства, которое может быть снабжено: твердым пером; проволочным пером. Чтобы точно определить для себя, какой из пирографов лучше подойдет для каждого конкретного случая, следует внимательно изучить особенности их конструкции . Оба типа выжигателей работают от электрической сети с напряжением в 220 Вт, и их принято предназначать для создания всевозможных рисунков на деревянной поверхности, однако образцы с проволочными перьями имеют возможность регулирования температуры рабочей насадки. В свою очередь инструменты с твердыми перьями обладают стабильным накалом насадки, что не всем подходит. Также обязательно обращайте внимание на показатели мощности того или иного образца. Если производителем заявлена мощность ниже 20 Ватт, то работа будет достаточно медленной, именно поэтому такие приборы часто приобретают для детей, только постигающих азы выжигания. Аппараты с высокой мощностью обеспечат быстрый процесс тем, у кого уже набита рука, и кто уверен в своих действиях. Сразу же оговоримся, что в продаже модели с насадками из проволоки представлены более широким ассортиментом. Основные характеристики Как и везде, в данной сфере новичкам сложно сходу выбрать действительно хороший инструмент для выжигания, не зная о его преимуществах и недостатках. Если вы ищете бюджетный вариант выжигателей, рекомендуем присмотреться к приборам торговых марок Огонек, Орнамент, Орбита. Мы попытаемся вкратце ознакомить вас с основными характеристиками аппаратов для выжигания по дереву, на основании которых вы сможете принять правильное решение. Электровыжигатель с твердым пером У данных моделей есть несколько существенных преимуществ, основными из которых можно назвать: прочный корпус; простота в работе; доступная цена. Выжигательный аппарат, укомплектованный твердым пером, отлично справляется с нанесением средних и крупных по размеру рисунков. Их чаще всего приобретают для ребенка или новичка из-за легкости в использовании, да и переплачивать за профессиональный набор для выжигания по дереву в данном случае не имеет никакого смысла. К сожалению, не обошлось здесь и без недостатков. Так, данный электроприбор требует длительного времени на разогрев и охлаждение, к тому же интегрированный в рукоятку рабочий элемент может передавать нагрев на ручку, что неизбежно будет ощущать мастер. Еще одним минусом такого выжигателя является большая рукоятка, поэтому игла расположена на большом расстоянии от нее, что усложняет проведение тонких работ, к тому же при длительном непрерывном использовании аппарат может перегреться и выйти из строя. Аппарат с проволочным пером Проволочные образцы обладают рядом преимуществ, и в первую очередь это касается возможности выжечь любой узор даже в том случае, если используется доска из твердых пород дерева. На нагрев также как и на остывание выжигателя здесь требуется всего несколько секунд. Большинство проволочных моделей снабжено регулятором температуры, и вы сможете едва нагреть или наоборот раскалить до максимума рабочую насадку в зависимости от желаемого результата и от параметров твердости, которыми обладает древесина. Мастеру, работающему с таким выжигателем, не нужно прилагать сверх усилия на выполнение процесса. В том случае, если перегорит проволока, ее можно без проблем заменить на запасную. Большинство европейских производителей изготавливают нагревательные элементы из нихрома, адаптированного под перепады температур. Металл нихром гарантирует изделию длительный эксплуатационный период, что немаловажно. Выбирая выжигатель с пером из проволоки, вы обеспечите себе возможность создавать тончайшие линии на древесине, переплетающиеся в дивные узоры. В данном случае из недостатков можно отметить высокую стоимость инструмента и сложность его починки. Выжигатели с проволочным пером достаточно «капризны», их рабочая насадка требует частой смены, отчего может сломаться ручка с фиксатором. Если вы ищете детский инструмент, то все же рекомендуем приобретать более простой выжигательный аппарат с твердым пером. На нем ваш ребенок научится выжигать простые рисунки, а вместе с приобретением навыков сможет выбрать инструмент, который будет соответствовать его требованиям и личным пожеланиям. Далее мы предлагаем вам ознакомиться с наиболее популярными моделями выжигателей, которые прочно заняли свое место среди подобных инструментов. Узор 1 Выжигатель Узор 1 российского производства относится к разряду любительских инструментов и подходит для выжигания узоров на деревянных и текстильных синтетических поверхностях. Такой прибор подойдет как начинающим художникам, так и профессионалам. Выжигатель по дереву и ткани Узор 1 часто используют в школах на уроках труда или на занятиях в тематических кружках. Выжигатель снабжен регулятором нагрева и насадкой для гильоширования. Rexant 12-0142 Выжигатель Rexant 12-0142 укомплектован терморегулятором и удобной пластиковой рукояткой, устойчивой к термическому воздействию. Также прибор Рексант снабжен специальным кольцом, препятствующим случайному контакту паяльного пера со сторонними предметами. Диапазон нагрева здесь варьируется в пределах 450 – 750°С, что позволяет полностью контролировать рабочий процесс. Выжигатели Вязь специально предназначены для нанесения узоров на поверхности из мягких и твердых пород дерева. На аппарат установлен терморегулятор, позволяющий выбирать желаемый уровень нагрева иглы. Приборы для выжигания торговой марки Вязь работают от электросети и комплектуются запасным пером. Дымок Выжигатель по дереву Дымок отлично справляется с нанесением всевозможных узоров на древесину, ткань и кожу. Корпус устройства состоит из прочного пластика. Приборы для художественного выжигания Дымок комплектуются понижающим трансформатором, терморегулятором и карандашом с пером. STAYER 45227 Прибор для выжигания Stayer (Стайер) представляет собой современный прибор для творчества, снабженный эргономичной легкой рукояткой со специальным приспособлением для неподвижной фиксации инструмента на подставке. Большое количество сменных насадок (20 шт), идущих в комплекте с выжигателем, позволит выполнить задачу любой сложности. Ниже мы предлагаем вам ознакомиться со сравнительной таблицей пирографов, которые чаще всего приобретают для школьников, а также прилагаем видео обзор популярных моделей выжигателей. Одним из популярных увлечений советских времен было создание картин выжигателем на дереве. Этот досуг мог позволить себе каждый. Как правило, азам выжигания учили еще в школе на уроках труда или в специальных кружках. Иной раз, придя к кому-то домой, становилось понятно — хозяин дома увлечен выжиганием по дереву. Стены квартиры были украшены героями из советских мультфильмов. «Ну, погоди!» — самый распространенный сюжет для выжигания. Популярные герои кино-троицы Никулин, Моргунов, Вицин тоже били все рекорды популярности у советских «выжигателей». Некоторые пытались делать деревянные копии известных произведений живописи. Например, «Утро в сосновом в лесу» Шишкина — излюбленный сюжет для картин выжигателем. Работы выполнялись на деревянных дощечках с помощью прибора для выжигания. Техника выжигания была проста, но кропотлива. На деревянную планшетку наносился сам рисунок карандашом, а затем автор уже создавал непосредственно картины выжигателем. Приобрести советский выжигатель можно было недорого. К нему нужны были деревянные планшетки или разделочные деревянные доски из хозяйственного. Набор для выжигания в советское время был весьма доступен. Он включал в себя сам выжигатель, иногда с регулировкой мощности, несколько деревянных планшеток и пару насадок для выжигателя, различных по толщине. Сегодня детям также предлагают наборы для выжигания по весьма нескромной цене. А тогда за основу для картины выжигателем можно было использовать деревянный ящик из-под посылки. Кроме того, найти в лесу бревно, обтесать и с помощью прибора для выжигания сделать вазу или, к примеру, фигурки медведей, зайцев – очень популярная тема для выжигания времен СССР в подарок. Советские приборы для выжигания, например «Узор -1», «Вязь», «Досуг» имели очень простую конструкцию, но сегодня они выглядят небезопасными. И, тем не менее, их доверяли детям. С помощью советских выжигателей было создано немало произведений народного творчества.

Отличие петельного и паяльного выжигателя

Олег Смирнов : Афанасий, дело в том, что нихром внутри стержня не подвергается механическим нагрузкам, поэтому перегорает реже. То что ремонту не подлежит, это точно.
А что удивляться, мощный трансформатор стоит дороже чем маломощный, вот и разница в цене. Плюс спрос диктует предложение. Сделайте промышленный вариант дешевого надежного выжигателя, благодарное человечество памятник поставит. Посмотрите на цены на буржуйские пирографы, там уже от 200 долларов, хотя принцип выжигателя одинаковый. Но эргономика и удобство рулят.. Если ручкой неудобно крутить, то ценность прибора резко снижается. Если ручка греется, тоже любительский класс. Вот так, вроде из “мелочей” и складывается спрос и цена

Любой штатный и нештатный мужчина от 12 лет с помощью дрели, ножовки и тисков превратит “любительский” в “профессиональный” класс.

Это миф.

Дело не в механических нагрузках, а в диаметре проволоки. Олег, я же сделал акцент на то, что кроме замены петли не было написано других отличий. Про мощность не было и слова. Хотя лично мне кажется очень расплывчатое деление на любительский и промышленный класс. Если производитель его позиционирует как промышленный, то хотя бы отличие от любительского привел. А то в интернете нема (. По мне , если образно 10 Вт и 20 Вт , один любительский, второй промышленный, для моих целей не сильно различаться будут.
Касательно дешевого и надежного. Да без проблем, только с одним условием, серийность не получить теперь в России никак. С радиодеталями теперь напряженка, а то что делают – сплошной мусор за бешеные деньги – это касательно военных радиоэлементов. Про бытовые не знаю, но думаю не лучше. Про китай молчу.

Александр Фёдоров :
2) Да что Вы говорите! И много ли за Вашу сознательную жизнь, Вы видели перегоревшие паяльники?
Я лично, только один! При том, что практически всю жизнь, имел дело с радиотехникой.
3) Вы собираетесь выжигать только одним жалом? В комплекте, их несколько штук.
4) См. ответ под номером №3

За свою сознательную жизнь я горелые паяльники вижу раз в пол года, в лучшем случае раз в год. Так что горелых мешок наберется. А то что Вы говорите , что они не горят – припаять раз в год провод на коленке , то можно так и 100 лет ждать пока сгорит. Не знаю конечно как насчет сетевых паяльников, такими не работаю, ни на работе , ни дома, у нас 24 В / 36 В. Максимум год и паяльник готов. Паяльники российские, не китайские. Вот такое сейчас выпускают. Так что петельный вариант по мне вне конкуренции из-за многих преимуществ.
У меня три выжигателя с петлей, паяльникого типа неудобные для моих целей. Паяльник привел как пример, может с выжигателями обстоит лучше.

Из чего сделать выжигатель по дереву. Самодельный выжигатель по дереву

Делаем электровыжигатель по дереву из импульсного трансформатора. Когдато в детстве, считалось как должное иметь дома электровыжигатель по дереву. Вот и сейчас, подумал сделать подобный девайс для своего сына (4 года). Ведь рисунок на бумаге, может и не сохранится, тогда как выжженный по дереву, порадует, спустя годы. Да и мне, как радиолюбителю, пригодится. Им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. А еще, аккуратно срезать веревки (если вы альпинист:-).

Аппарат имеет два режима работы. В первой позиции переключателя «норма » (I), он работает в половину мощности: примерно в 30-35W. Во второй «турбо » (II) – 65-70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие (АЛ307 ).

Для того чтобы изготовить электровыжигатель вам понадобится дешевый (2-2,5 доллара) импульсный блок питания (ИБП) китайского производства, на 50-60 W, для галогенных ламп. Их вы найдете в магазинах по мебельной фурнитуре или в строительных магазинах.

Схема выжигателя

Схема принципиальная электрического выжигателя на основе ЭТ

В интернете, я встречал переделку , для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП.

Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007 ) можно заменить на более мощные по току – MJE13005 , MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания!

Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой.

Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях.

Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый.

Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса.

Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве.

Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить.

Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке!

Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото.

Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер , так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт.

К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей.

Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо).

Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут.

Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора.

Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов.

Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! ).

Обсудить статью ЭЛЕКТРОВЫЖИГАТЕЛЬ

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема регулятора мощности для паяльника , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по закону Ома).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателя

Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки

Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

Творческих людей, которые любят делать поделки своими руками, несомненно, сможет заинтересовать и такое направление, как выжигание по дереву. Второе его название – пирография, обозначает процесс переноса рисунка на деревянную поверхность с помощью паяльника. Получаются необыкновенные шедевры, к тому же сам процесс помогает избавиться от напряжения. Готовые произведения подойдут на подарок близким, друзьям или украсят стену в собственном доме.

Пирограф и его разновидности

В продаже можно обнаружить десятки моделей электровыжигателей от разных производителей. У каждого вида свои особенности, но все они делятся на две большие группы:

1. с твердыми перьями. Выжигающие устройства с твердыми перьями могут поддерживать определенную температуру накаленности пера. При выборе выжигателя нужно учесть , что чем больше мощность, тем быстрее можно работать. Они прочные, и ими несложно пользоваться. Больше всего подойдут для изготовления крупных рисунков. В наборе идут разные насадки, с помощью которых можно выполнять разные виды работ;
2. с проволочными перьями. Выжигающие устройства с проволочными перьями можно использовать для тонких и кропотливых работ по дереву.

Как сделать выжигатель по дереву своими руками

Не у всех есть возможность приобрести прибор для выжигания. Для денежной экономии его можно изготовить своими руками.

Для изготовления выжигателя нужно подготовить паяльник, нихромовую нить, круглогубцы, 1 швейную иглу, 1 иглу от шприца, шпагу для барбекю, клей-момент, термоусадочную трубку и блок питания.

1. Нужно взять шприцевую иголку и откусить круглогубцами ее нос.
2. На шпагу для барбекю параллельно присоединить две иглы и намотать сверху нитку.
3. Далее, конец швейной иглы сгибаем до тех пор, пока он не коснется кончика иголки от шприца.
4. Припаиваем проводки от блока питания к иголкам.
5. Крепко наматываем ниткой провода на шпагу.
6. Торчащий деревянный низ шпаги можно отрезать.
7. Пропитываем намотанную нитку клеем Моментом.
8. Поверх нитки налаживаем термоусадочную трубку.

Выжигатель готов, теперь его необходимо протестировать. Для этого требуется подключить блок питания в розетку 220 В, если все сделано правильно, нити иглы должны покраснеть в течение пары секунд. Проверять устройство необходимо только на деревянных поверхностях.

Ход выполнения пирографии

1. Заранее подготавливаются все необходимы материалы и инструменты.
2. Подбирается нужный по размеру деревянный кусок. Рисунок выполнять лучше на более гладкой стороне. Дерево по жесткости различается от 1 до 10. Соответственно к 1 жесткости относятся самые мягкие деревянные поверхности, а к 10 – самые твердые. Для первых попыток лучше использовать мягкие деревянные куски.
3. Выжигатель рекомендуется разместить на специальную подставку, так как он моментально нагревается.
4. Затем нужно отшлифовать кусок дерева, на который будет наноситься рисунок. Для этого можно использовать наждачную бумагу.
5. Вместо непрерывных линий, необходимо наносить штрихи. На дерево нельзя надавливать очень сильно, иначе будет трудно управлять карандашом, а затем стирать лишние линии.
6. Не нужно торопиться быстрее сделать работу. Выжигание по дереву сам по себе долгий кропотливый процесс. Для новичков рекомендуется стараться использовать одинаковую силу при нанесении рисунка. Рисунок можно сделать темнее, если удерживать ручку выжигателя на определенном участке.
7. Кусок дерева необходимо расположить так, чтобы волокна были направлены книзу. Это поможет облегчить нанесение рисунка, так как все время будет движение прибора вниз. Выжигая против волокон, значительно увеличится сопротивление.

1. Важно подобрать комфортное место для деревянной дощечки. Нужно разместить ее так, чтобы можно было легко достать выжигательным прибором в любую часть.
2. Рекомендуется начинать выжигание рисунка с нижней части или по внешнему краю.
3. Необходимо проходить по местам несколько раз. Если мягче касаться деревянной поверхности, будет легче передвигать прибор. Запястье нужно стараться удерживать на дощечке.
4. В первую очередь нужно закончить вырисовывать основные линии, а потом уже переходить к остальным деталям.
5. Для изготовления обычного 2D рисунка, а для 3D – нужно приобрести разные насадки.
6. Когда эскиз рисунка будет готов, можно перейти к добавлению цветов. Но нужно помнить, что не всегда дополнительный цвет будет красиво смотреться. Для этого можно воспользоваться акварельными красками.
7. Для каждой насадки необходимо регулярное очищение. Это можно сделать при помощи шлифовальной колодки для быстрой очистки. Снять насадку необходимо плоскогубцами и для безопасности опустить в холодную воду на несколько минут.
8. Когда рисунок будет завершен, на него нужно нанести специальное лаковое покрытие и дождаться пока поверхность высохнет до конца. Наносить его необходимо в хорошо проветриваемой комнате или на улице.

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

1. Деревянный штапик на 10 см.
2. Клейкая лента или изолента.
3. Электронный блок не менее, чем на 5 Вольт 2А.
4. Нихромовая нить.
5. Паяльник.
6. Электродрель с подходящим сверлом.
7. Флюс для пайки.
8. Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

Видео: как сделать мини выжигатель своими руками?

Недавно решил сделать выжигатель для своего сына. Ещё им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. За основу взял электронный трансформатор и схему управления мощностью. Схема выжигателя Устройство имеет два режима работы. В первой позиции переключателя, он работает в половину мощности: примерно в 30W. Во второй – 70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие. Чтобы изготовить выжигатель вам понадобится импульсный блок питания (ИБП) китайского производства, на 60 ватт, для галогенных ламп. При выборе трансформатора, нужно учесть тот факт, что он не должен иметь защиты от КЗ. На нашем сайте есть информация о переделке таких трансформаторов, для . Сначала вынимаем плату из корпуса и выпаиваем выходной трансформатор. Она вполне справляется в роли электровыжигателя. Сняв трансформатор, его надо разобрать. Разобрав его, снимаем вторичную обмотку, и на ее месте наматываем 4 витка многожильного провода, сечением 3 мм2. Для этого, подходит электрический кабель. Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5 вольт. Остается собрать обратно трансформатор и залудить выводы. Для корпуса электровыжигателя нам понадобится алюминиевая мебельная нога. Корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги = 100 мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый. Радиатор должен вплотную соприкасаться с корпусом, так тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором через небольшие шайбы и далее прикручиваем это к пластине входящей в комплект ИБП. Транзисторы и плата крепятся обязательно через изолятор. Просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы выжигателя – под провода и под светодиоды. Светодиоды с ограничительными резисторами соединяем термоклеем. Далее закручиваем переключатель и соединяем пайкой все провода. Надо использовать как можно более мощный тумблер, так как иначе контакты будут перегреваться. К корпусу, в качестве ножек приклеиваем самоклейки из пробки или силиконовые. В качестве рукоятки, применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электроколодок. Нихром для наконечников диаметром в 1 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть и сплющить кончик при помощи молотка. Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут. Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Этот прибор прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500 градусов. Автор проекта: Флорин Матиенку.

Прибор для выжигания по дереву Орбита – «Мой первый прибор для пирографии. Сплошное расстройство:( Этим пользоваться НЕЛЬЗЯ.»

Это было несколько лет назад, скорее всего в 2016-м. Тогда в нашем городе (г.Саратов) было сложно найти выжигатели по дереву, а опыта заказов в интернет-магазинах у меня еще не было. Поэтому когда я наконец обнаружила их в одном маленьком магазине товаров для рукоделия, я сразу приобрела Орбиту. Я не имела на момент покупки никакого представления о пирографии (кроме впечатления от чужих работ, увиденных в интернете, а также нескольких папиных досочек, что он выжигал в детстве: в СССР это было популярное среди детей увлечение). Опыта работы с выжигателями, соответственно, тоже не было.
Опережая вопросы сразу скажу, что магазин закрывался, и это была ликвидация товара. Поэтому, когда я уже поняла, что это мучение, я не могла его сдать обратно, и решила попробовать приспособиться к работе с ним.

Но обо всем по порядку.

Я выбирала между Орбитой и приборами Вязь. Продавщица отговорила меня от Вязи, назвав преимущества Орбиты: легкую замену насадок, наличие кнопки Вкл/Выкл, в то время как те приборы нужно только вынимать из розетки, каждый раз, когда делаешь перерыв в работе. Я нашла эти аргументы убедительными, так как не умею паять (у тех приборов перо было впаяно в ручку; сейчас, вероятно, они уже модернизировали конструкцию). В реальности это оказалось чуть ли не единственным плюсом данного прибора, который в итоге затмили его недостатки.

Комплект: прибор, инструкция, подставка, эскизы, насадка с иглой (уже в ручке), дополнительная насадка для гильоширования. Копирка и дощечка на фото отсутствуют.

Сначала об общем впечатлении, до использования.
Плотная картонная коробка для хранения. В комплекте маленькая досочка для тренировки и несколько эскизов детских картинок, которые можно перевести на доску через копирку. Удобная пластиковая подставка для ручки. И сам прибор с интересным космическим дизайном под стать своему названию. Он похож на летающую тарелку, не находите? Дети были бы в восторге (но детям я бы это ни в коем случае не дала; об этом чуть позже), да даже мне внешний вид приборчика очень нравится, хотя я давно не маленькая. В меру увесистый. От него отходит два провода – сетевой шнур, а также провод с рабочей ручкой. Есть регулятор мощности, и кнопка включения/выключения.
На приборе указаны его характеристики.

Характеристики на нижней части прибора

Во включенном состоянии горит лампочка и прибор тихо жужжит.

Первые впечатления хорошие, а дальше начинается жестокая реальность.

Большинство приборов для выжигания, которые сейчас выпускаются в России (Вязь, Узор, Орнамент и др.), ведут свою историю со времен Советского Союза, когда это хобби имело большой размах. Вот только одни производители сумели сохранить качество своей продукции спустя годы, а другие – нет. Орбита не смогла. Увы. Я так полагаю, они пошли по пути удешевления своей продукции. Результат – оплавляющаяся ручка, не выдерживающая температуры, которая на нее подается генератором.
Расскажу подробнее. Когда только включаешь прибор, не можешь точно выбрать температуру накала. Регулятор работает непонятно, не как на утюге. Находясь в одном положении, он может греть слабо. А в другой раз – очень сильно. В любом случае, уже через несколько минут ручку становится невозможно держать в руках – так она накаляется! Чем сильнее греется ручка, тем больше падает температура на игле (насадке), и слабее остается линия на дереве.
По инструкции работать прибором можно не более получаса, после чего необходимо давать передышку. В реальности он перегревается за 5 минут, а остальное время держишь ручку через кухонную прихватку. За эти полчаса просто нереально что-либо успеть сделать, учитывая все неудобства при работе. С учетом перерывов работа продвигается очень медленно. Вот такую маленькую картинку размером с почтовую открытку я выжигала весь день!

Изделия, украшенные с помощью выжигателя Орбита. Работа продвигалась очень медленно.

Дальше интереснее. Игла в насадке начинает немного шататься, а пластик вокруг нее сначала блестеть… а потом мы уже видим большую каплю пластмассы, которая собирается стечь по перу!

Старое фото первой испорченной насадки, которая оплавилась у основания иглы

И, надо сказать, если уже ранее у меня, не имевшей опыта выжигания, появлялись сомнения в исправности прибора, сейчас их точно не остается. Я начинаю ходить по форумам пирографистов, и вижу полно негативных отзывов об Орбите. Но что меня больше поражает, что многие из них сошлись на том, что такое поведение Орбиты – норма, а не неисправность. Мне сначала советуют поджать иглу определенным образом, чтобы она перестала шататься, якобы она перестанет плавиться. Если не поможет – купить новую насадку. С тем, чтобы сама ручка перестала накаляться в руках, ничего сделать нельзя. Только в 10 слоев обмотать ее изолентой, либо заменить на самодельную. Среди пирографистов много мужчин, хорошо разбирающихся в электрике. Многие из них говорят о том, что сам прибор хорош, но ручка – его слабая сторона. У них есть удачный опыт переделки Орбиты, и ей даже после этого можно пользоваться.
Но я не электрик, и не могу заменить всю часть с ручкой. Я поджимаю иглу, и на какое-то время оплавившаяся капля перестает увеличиваться, и даже ручка немного сбавляет температуру. Но очень быстро все возвращается обратно. Тогда я по совету покупаю новую насадку. Ее хватает подольше. Но ручка все равно перегревается, а вокруг иглы также понемногу начинает оплавляться пластик.

Более новая насадка. Тоже не выдерживает высокой температуры

Потом я вынуждена обмотать ручку изолентой не только снаружи, как мне советовали, но и внутри, так как у меня начинают вызывать опасения внутренние проводки, оплетка которых выглядит размягченной.

Ручка обмотана изолентой: внутри – поскольку провода не вызывают доверия, снаружи – чтобы было не так горячо держать

Итого: я успела сделать одну картинку и два браслета, после чего свернула свои эксперименты с данным выжигателем. Знаю, что есть мазохисты, которые продолжают пытаться с ним работать. Считаю, что прибором просто опасно пользоваться. Детям ни в коем случае нельзя его давать. Очень странно, что производитель позиционирует Орбиту как прибор для детей, но при этом у него такие серьезные проблемы с безопасностью. И как они вообще прошли проверку?!

Ручка немного деформирована из-за сильного нагрева (сама игла изначально немного изогнута, это не мешает работе)

Как простой потребитель, я не должна устраивать танцы с бубном вокруг покупки, делать какие-то переделки, чтобы товаром можно было пользоваться. Я просто должна его воткнуть в розетку и получать удовольствие от работы. Поэтому ставлю самую низкую оценку.
Жалко, что мой первый опыт в пирографии был таким негативным. У кого-то данная ситуация могла бы отбить все желание к этому хобби. К счастью я не сдалась, у меня появилось два хороших прибора – Узор-1 и паяльниковый выжигатель Микрон. И я до сих пор увлекаюсь пирографией, уже без таких проблем. А Орбита лежит в коробке на всякий случай, если появятся знакомые электрики:)

Самодельный выжигатель для любителей работы по дереву. Как изготовить самодельный и простой мини выжигатель Как сделать выжигательный аппарат по дереву своими руками

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема регулятора мощности для паяльника , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по закону Ома).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателя

Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки

Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

Если вы любите поделки, то вам наверняка знакомо такое направление как декоративное выжигание по дереву. В этой статье описано как можно быстро и просто собрать из «подручных» средств отличный выжигатель по дереву, с регулировкой температуры накаливания греющей проволочки. Преимущество описанного варианта выжигателя в его простоте, безопасности и удобстве использования.

Схема выжигателя по дереву:

Если вам понадобился недорогой но весьма удобный и надёжный выжигатель по дереву то обратите своё внимание на рисунок №1.

Рисунок №1 – Выжигатель по дереву схема

R1 – 1,2 МОм

R3 – 27 КОм

C1 – 27 нФ или 273 нФ / 300 В

C2 – 22 нФ или 223 нФ / 300 В

C3 – 47 нФ или 473 нФ / 300 В

FU1 – Плавкий предохранитель 0,5 — 1,5 А

VS1 – Динистор DB3 / 30 В

ТР1 – Трансформатор понижающий 220/3…8 В Ток в зависимости от нагрузки (сопротивления нихромовой проволоки).

Работа схемы выжигателя по дереву и её настройка:

Сделать такую схему под силу даже начинающему радиолюбителю или домашнему мастеру, необходимы примитивные навыки умения паять и настраивать схемы (есле все элементы подобрано адекватно и схема собрана правильно, она сразу заработает как надо). Однако следует отдельно выделить несколько тонкостей:

1) Обращаю ваше внимание что регулировка выходного напряжения трансформатора ТР1 (а значит и температуры накаливания нихромовой проволоки) осуществляется по первичной обмотке, пусть вас не смущает эта инновация! Так как, за основу взята схема , вам следует понять, что для любого нагревательного элемента (в данном случае куска нихромовой проволоки) не важна форма и качество синусоиды.

2) Однако, обращаю ваше внимание на то что вторичная обмотка трансформатора должна выдерживать потребляемый нихромовой проволокой ток (его вы легко можете посчитать по ).

3) Так же следует использовать толстые провода, ведущие к рукоятке выжигателя по дереву, и хорошо изолированные, не соблюдение правил техники электробезопасности при сборке или пользовании устройства, может привести к травмам!!!

Держатель нихромовой проволоки для выжигателя по дереву:

Наверняка собрать блок питания к выжигателю вам не составит особого труда, а вот как быть, если у вас нет удобной рукоятки-держателя (электрода)? Я предлогаю вам очень простой но весьма удобный вариант рукоятки. Вам понадобится толстый провод, диэлектрическая (или деревянная) ручка от старого сгоревшего паяльника, кусок текстолита или карболита или другого диэлектрического термостойкого материала, изолента, нихромовая проволока (можно откусить кусочек от спирали накаливания для электропечки) рисунок №2, и электромонтажные клеммы рисунок №3.

Рисунок №2 – Необходимые материалы для ручки выжигателя Рисунок №3 – Электромонтажные клеммы

Вам необходимо вытащить клеммы из изоляции и прикрутить их к текстолиту как показано на рисунке №4,5.

Рисунок №4 – Сборка рукоятки
Рисунок №5 – Пояснение, как правильно прикрутить клеммы

Потом вам останется только примотать изолентой (или прикрепить пластмассовым хомутиком или нитками) провод к текстолитовой площадке и к клеммам (кончики провода необходимо пропоять) и запрессовать его в деревянную рукоятку рисунок №6.

Рисунок №6 – Рукоятка выжигателя по дереву

Работать таким выжигателем по дереву одно удовольствие ведь во-первых у вас есть удобная рукоятка в которой можно быстро и просто заменить перегоревшую нихромовую проволоку так как она прикручивается к клеммам в отличии от простых выжигателей. Во-вторых, есть возможность регулировки температуры накаливания проволоки (рисунок №7) что немало важно при работе с различного рода сортами дерева.

Рисунок № 7 – Раскалённая нихромовая проволока

(Пояснение к рисунку №7: мой вариант рукоятки имеет специальый наконечник который вам будет достаточно сложно воспроизвести, по этому я и предлагаю вам более простой вариант с клеммами)

Ну а в-третьих, сборка такого выжегателя относительно проста и не дорога. Единственное что вам будет сложно подобрать это понижающий трансформатор так как, не смотря на малое напряжения (3-8 Вольт, в зависимости от ваших потребностей) вторичная обмотка должна быть рассчитана на большой ток (от 3-х Ампер).

Когда все детали выжигателя по дереву будут вами собраны вам останется только запихнуть всё это в аккуратный корпус и начать выпаливать различного рода картинки и произведения искусства рисунок №8.

Рисунок №8 – Выжигатель по дереву (внешний вид) и выжженный на дереве образ.

P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт

Наверное каждый из нас видел картины сделанные при помощи выжигателей. Сегодня Вы узнаете как можно самому сделать простой выжигатель по металлу. Иногда появляется необходимость оставить знак или автограф на металлической поверхности. Способов для этого придумано немало начиная от трудоемкой, требующей особого таланта гравировки и заканчивая полностью автоматизированным химическим травлением. Но есть способ доступный каждому — выжигание по металлу.

Схема устройства достаточно простая и состоит из двух элементов: трансформатора и диодного моста. Лучше использовать автотрансформатор – легче будет регулировать толщину («нажим») линии. Вполне подойдет для этой цели телевизионный трансформатор, они верой и правдой служили советскому человеку вплоть до 90-х годов.

У меня такого, к сожалению, не оказалось и для выжигателя, я использовал трансформатор от старого проигрывателя, диодный мост BR 1010, корпус от шариковой авторучки и пару самых маленьких «крокодильчиков»

Через авторучку я пропустил электропровод и оснастил его «крокодильчиком». Это и будет карандашом для выжигания по металлу.

Свободный конец провода нужно будет подключить к «+» моста. А «-», впоследствии, нужно будет оснастить другим «крокодильчиком».

Все устройство выглядит очень просто, но, тем не менее, значительно расширяет возможности для творчества.

В качестве электрода можно использовать обычный грифель, медную проволоку или любой другой проводник. Каждый из них оставляет на поверхности металла свой оттенок.

Первую пробу пера я проводил с использованием обычного гвоздя. До художественного произведения конечно далеко, но способ вполне рабочий.

Сегодня многие люди, как взрослые, так и дети, хотят выжигать по дереву. У этого вида хобби даже есть название – пирография. Еще с древних времен возник данный вид искусства, его суть заключается в изображении рисунков на дереве на твердой поверхности так, чтобы запечатлеть картинку на длительное время. Для этого используют сильно разогретый предмет, который будет плавить поверхность, тем самым оставляя следы.

Какие материалы необходимо использовать? В качестве основы для будущего изображения выбирают в частности древесину, так как это один из самых податливых, дешевых и наиболее доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел в живую плоды пирографии. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку приходилось не раз удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование – кропотливый и большой труд. Те, кто творят с «помощью огня», как и скульпторы с художниками – очень восприимчивы к окружающему миру, ведь это есть основное условие, чтобы создавать шедевры. Шедевр, в данном случае – не просто изобразить чье-то лицо или элемент природы, а передать каждую черточку, даже самую мелочь, отобразить настроение, выражение глаз (если это человек). И все это на одной маленькой дощечке.

Есть несколько видов выжигания

С помощью магазинного устройства (имеется в виду купленный в магазине по разработке какой-либо компании).
– Используя самодельные выжигатели по дереву (то есть тот элемент, который вы изготовите из своих материалов).
– С помощью солнца и линзы. Этот способ используют многие дети, которым нечего делать на солнышке, но его применяли еще древние люди для получения костра или передачи любой информации другим племенам с помощью рисунка на коре.

На сегодняшний день, самым актуальным является самодельный выжигатель по дереву, так как солнце есть не всегда, и мы не древние люди в безвыходной ситуации. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать его самостоятельно, необходимо иметь понятие об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные выжигатели по дереву.

Из чего состоит магазинный элемент?

Его мы можем рассмотреть только внешне. А внутреннюю часть можно увидеть на чертеже. Схема выжигателя по дереву представлена ниже на фото.

Кстати, в магазинах продают чаще всего электроинструменты. Поэтому стоит просматривать основные детали, в том числе и трансформатор для выжигателя по дереву. Также для расширенного понятия об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они изготовлены.

Как сделать выжигатель по дереву своими руками?

Для реализации этой идеи необходимо применить немало сообразительности и усидчивости, так как это дело не из самых легких, а схема очень запутана. Во время изготовления придется применить разнообразное оборудование, которое не доступно в обычной продаже.

Что понадобится для этого?

Все зависит от того, какие вы решите сделать выжигатели по дереву. Единственное, что пригодится в любом случае – нихромовая проволока. Следующие из обязательных запчастей – батарейка и провод. Батарейка желательно аккумуляторного типа, так как при постоянной работе с устройством израсходуется много обычных батареек, что может значительно ударить по карману.

К проводу также есть требования. Хороший провод – залог вашей безопасности, поэтому стоит подойти к этому вопросу очень ответственно.

Где найти схему для разработки?

Схему можно разработать самому. В нашей статье можно найти много разнообразных видов схем – от самых элементарных до достаточно сложных. Все эти изобретения были рассчитаны под характер разработчика, естественно. Вы без проблем можете выбрать себе любую из схем и работать по ней.

Стоит напомнить, что каждый человек – индивидуальность, а значит, у каждого свой характер и свои требования к жизни. В таком случае, стоит об этом вспомнить, просмотреть большое количество предложенных вариантов схем и создать свою собственную, даже если она будет немного сложнее и требовательнее, чем остальные.

Естественно проще выполнить свою идею будет людям, которые близко знакомы с физическими законами, а особо – с электрическими цепями. Если же вы не разбираетесь в этом – нет проблем, можно найти информацию о графическое изображение схем, разобраться с изображениями и узнать, что есть что в реальности.

С чего стоит начать?

Нужно начинать с моделирования выжигателя сначала в голове, а затем на бумаги. Когда есть четко поставленные идеи, можно приступать к поиску деталей для устройства. Это займет не так уж и много времени, так как основные запчасти есть у каждого в доме. Конечно, сложнее будет, если вы выберете пирограф с возможностью смен насадок, изменением температуры.

Как сделать самый простой выжигатель?

Наверняка у многих нет большого количества времени, чтобы сделать сложный вариант выжигателя. Поэтому рассмотрим походный вариант.
Для изготовления устройства нам понадобится:

Игла от медицинского шприца;
– одна швейная иголка;
– аккумуляторная батарейка на 9 Вольт;
– двойной провод.

Игле стоит выделить большее внимание, так как от ее качества будут зависеть качество ваших шедевров в будущем. Желательно чтобы она была острой и тонкой. Во время работы нагреваться докрасна будет именно игла из-под шприца. Вторая будет еле соприкасаться с ней. Это вызовет сопротивление и будет способствовать прогреванию иглы.

В изготовлении пригодится и колпачок от шприцевой иглы, а также швейная иголка (с вдетой ниткой). Необходимо проткнуть иголкой крышечку и протянуть до конца нитку – так, чтобы игла плотно прилегала к колпачку. Для закрепления следует обмотать ее остатком нитки. При этом игла должна выходить за пределы колпачка и располагаться строго параллельно ему.

Далее вернемся к шприцевой детали. Конусообразный колпачок ни к чему, поэтому его необходимо устранить. Эту иглу приматываем к противоположной стороне колпачка уже другой ниткой, параллельно швейной игле. Теперь необходимо слегка согнуть кончик иглы так, чтобы он касался своим кончиком швейной иглы. Как было выше сказано – чем меньше площадь соприкосновения между играми – тем лучше это для скорости разогрева.

Следующий шаг

Далее необходимо взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать два отверстия в колпачке, чтобы вывести провод наружу. Выполнив это, необходимо подключить каждый провод к соответственной игле. Желательно прикрутить провода очень крепко, так как от этого зависит качество провождения тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нити) изоляционной лентой.

Под конец работ необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарейку. Главное – не перепутать полярность, иначе самодельный аппарат не будет нагреваться (точнее, его наконечник).

Все, готово! Осталось только опробовать сделанный прибор в работе.

Подведение итогов

Стоит отметить, что сейчас выжигание – это не только вид провождения времени, но и способ заработка. С каждым днем возрастает спрос на выжигание портретов и пейзажей. Теперь данное занятие соперничает с резьбой по дереву. Резьба по дереву изначально была создана, чтобы разнообразить интерьер старинных домов девятнадцатого-двадцатого столетия. Ведь когда в магазинах не было красивой мебели, ее создавали сами. Недавно начали пробовать использовать вместо резьбы по дереву выжигание на мебели. Это решение сделает интерьер не только красивым, но и уникальным.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле можно сделать любые выжигатели по дереву за небольшие сроки. Нарисованный эскиз или чертеж значительно упростит сборку или даже создание своей модели устройства.

Не суть важно, какой сложности будет его модель, самое главное в этом аппарате – правильность сделанного наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель узор по дереву выполняет очень точно, поэтому иображение может быть любой степени сложности. Кстати, как показано на предыдущих фотографиях, форму наконечника для данного электрического прибора можно менять в зависимости от сложности работы.

Итак, мы выяснили, как изготовить электрический выжигатель по дереву своими руками.

Творческих людей, которые любят делать поделки своими руками, несомненно, сможет заинтересовать и такое направление, как выжигание по дереву. Второе его название – пирография, обозначает процесс переноса рисунка на деревянную поверхность с помощью паяльника. Получаются необыкновенные шедевры, к тому же сам процесс помогает избавиться от напряжения. Готовые произведения подойдут на подарок близким, друзьям или украсят стену в собственном доме.

Пирограф и его разновидности

В продаже можно обнаружить десятки моделей электровыжигателей от разных производителей. У каждого вида свои особенности, но все они делятся на две большие группы:

1. с твердыми перьями. Выжигающие устройства с твердыми перьями могут поддерживать определенную температуру накаленности пера. При выборе выжигателя нужно учесть , что чем больше мощность, тем быстрее можно работать. Они прочные, и ими несложно пользоваться. Больше всего подойдут для изготовления крупных рисунков. В наборе идут разные насадки, с помощью которых можно выполнять разные виды работ;
2. с проволочными перьями. Выжигающие устройства с проволочными перьями можно использовать для тонких и кропотливых работ по дереву.

Как сделать выжигатель по дереву своими руками

Не у всех есть возможность приобрести прибор для выжигания. Для денежной экономии его можно изготовить своими руками.

Для изготовления выжигателя нужно подготовить паяльник, нихромовую нить, круглогубцы, 1 швейную иглу, 1 иглу от шприца, шпагу для барбекю, клей-момент, термоусадочную трубку и блок питания.

1. Нужно взять шприцевую иголку и откусить круглогубцами ее нос.
2. На шпагу для барбекю параллельно присоединить две иглы и намотать сверху нитку.
3. Далее, конец швейной иглы сгибаем до тех пор, пока он не коснется кончика иголки от шприца.
4. Припаиваем проводки от блока питания к иголкам.
5. Крепко наматываем ниткой провода на шпагу.
6. Торчащий деревянный низ шпаги можно отрезать.
7. Пропитываем намотанную нитку клеем Моментом.
8. Поверх нитки налаживаем термоусадочную трубку.

Выжигатель готов, теперь его необходимо протестировать. Для этого требуется подключить блок питания в розетку 220 В, если все сделано правильно, нити иглы должны покраснеть в течение пары секунд. Проверять устройство необходимо только на деревянных поверхностях.

Ход выполнения пирографии

1. Заранее подготавливаются все необходимы материалы и инструменты.
2. Подбирается нужный по размеру деревянный кусок. Рисунок выполнять лучше на более гладкой стороне. Дерево по жесткости различается от 1 до 10. Соответственно к 1 жесткости относятся самые мягкие деревянные поверхности, а к 10 – самые твердые. Для первых попыток лучше использовать мягкие деревянные куски.
3. Выжигатель рекомендуется разместить на специальную подставку, так как он моментально нагревается.
4. Затем нужно отшлифовать кусок дерева, на который будет наноситься рисунок. Для этого можно использовать наждачную бумагу.
5. Вместо непрерывных линий, необходимо наносить штрихи. На дерево нельзя надавливать очень сильно, иначе будет трудно управлять карандашом, а затем стирать лишние линии.
6. Не нужно торопиться быстрее сделать работу. Выжигание по дереву сам по себе долгий кропотливый процесс. Для новичков рекомендуется стараться использовать одинаковую силу при нанесении рисунка. Рисунок можно сделать темнее, если удерживать ручку выжигателя на определенном участке.
7. Кусок дерева необходимо расположить так, чтобы волокна были направлены книзу. Это поможет облегчить нанесение рисунка, так как все время будет движение прибора вниз. Выжигая против волокон, значительно увеличится сопротивление.

1. Важно подобрать комфортное место для деревянной дощечки. Нужно разместить ее так, чтобы можно было легко достать выжигательным прибором в любую часть.
2. Рекомендуется начинать выжигание рисунка с нижней части или по внешнему краю.
3. Необходимо проходить по местам несколько раз. Если мягче касаться деревянной поверхности, будет легче передвигать прибор. Запястье нужно стараться удерживать на дощечке.
4. В первую очередь нужно закончить вырисовывать основные линии, а потом уже переходить к остальным деталям.
5. Для изготовления обычного 2D рисунка, а для 3D – нужно приобрести разные насадки.
6. Когда эскиз рисунка будет готов, можно перейти к добавлению цветов. Но нужно помнить, что не всегда дополнительный цвет будет красиво смотреться. Для этого можно воспользоваться акварельными красками.
7. Для каждой насадки необходимо регулярное очищение. Это можно сделать при помощи шлифовальной колодки для быстрой очистки. Снять насадку необходимо плоскогубцами и для безопасности опустить в холодную воду на несколько минут.
8. Когда рисунок будет завершен, на него нужно нанести специальное лаковое покрытие и дождаться пока поверхность высохнет до конца. Наносить его необходимо в хорошо проветриваемой комнате или на улице.

Из чего сделать выжигатель по дереву. Карманный выжигатель по дереву своими руками. Работа схемы выжигателя по дереву и её настройка

Портативный электронный выжигатель представляет собой устройство для нанесения рисунка на определенный вид материала (дерево, картон, бумага, фанера, ткань). Изделие широко используется в сфере любительской пирографии, поэтому данное приспособление пользуется большой популярностью не только у профессиональных художников, но и у частных любителей выжигания картин.

Чтобы сделать самодельный выжигатель своими руками понадобится минимальный набор составляющих элементов и инструментов, которые можно использовать из домашних подручных средств или приобрести в местном хозяйственном магазине.

Подготовка материалов для изготовления

Чтобы сделать домашний выжигатель необходимо иметь минимальный набор инструментов и комплектующих.

Для того, чтобы сделать пирограф понадобится:

1. Деревянный штапик на 10 см.
2. Клейкая лента или изолента.
3. Электронный блок не менее, чем на 5 Вольт 2А.
4. Нихромовая нить.
5. Паяльник.
6. Электродрель с подходящим сверлом.
7. Флюс для пайки.
8. Припой – олово.

Процесс изготовления начинается с подготовки всех инструментов и нужных материалов. Для начала необходимо отыскать нихромовую нить, которая может продаваться в любом хозяйственном магазине. При отсутствии нити в продаже материал можно добыть из старого электропаяльника.

Понадобится сделать разборку нагревательной части электроприбора. Нихромовая нить находится на «жале» паяльника под металлическим кожухом и легко снимается путем сматывания без использования сторонних инструментов.

Как сделать мини-выжигатель?

1. Изготовление держателя, куда вставляется игла для выжигания.

Держатель можно сделать из обычного деревянного штапика длина которого подбирается индивидуально. В среднем достаточно 10-ти сантиментов. Внутри рукоятки понадобится изготовить отверстие под провод. Осуществить процедуру возможно с помощью электродрели или шуруповерта.

Сверло следует подбирать строго по толщине провода. На конце штапика необходимо изготовить небольшое расширение для выводов концов проводов к которым будет закреплена игла их нихромовой проволоки.

2. Подключение электронного блока к игле

Самодельный выжигатель работает от электронного блока на 5 Вольт мощностью не менее 2 Ампер. В качестве электро-блока подойдет обычная зарядка от телефона с нужными характеристиками. Для подключения следует сделать разветвление двухжильного провода, разделить его на 2 отдельных. Концы пропускаются через ранее изготовленное отверстие в рукоятке и выводятся наружу.

3. Припаивание иглы к проводам

Нихромовая игла должна быть припаяна по концам к выведенным проводам. Каждый отдельный конец припаивается к отдельному проводу. Для припоя следует использовать флюс так, как материал нихром довольно трудно поддается припою. Размер иглы должен быть не менее 5-ти сантиметров, иначе выжигатель будет недостаточно разогревать нить и соответственно ухудшится его производительность.

4. Изоляция держателя с помощью изоленты

Сделать изоляцию можно с помощью изоленты или клейкой ленты. Держатель выжигателя обматывается в 3-5 слоев и крепко обжимается в руках, чтобы лента максимально качественно приклеилась к деревянному основанию. Во время приклеивания следует исключить попадание изоленты на иглу.

5. Тестирование выжигателя

Чтобы протестировать выжигатель необходимо подключить электронный блок в сеть 220 Вольт, после чего в течении нескольких секунд можно наблюдать покраснение нити иглы. Проверять устройство следует на любой деревянной поверхности.

Видео: как сделать мини выжигатель своими руками?

Среди инструментов домашнего мастера, необходимых для ремонта квартиры и творческой деятельности, требуется иметь комплекты комбинированного назначения.

Они позволяют выполнять разные операции, создавать уникальные предметы для оформления интерьера помещений.

В статье подобраны практические советы как сделать своими руками универсальное автомобильное зарядное устройство с плавным регулированием величины тока и безопасно выполнять им оригинальное выжигание по дереву, пользуясь обычной проволокой из нихрома.

Они подкрепляются подробными схемами, фотографиями и видеороликом.

Как происходит заряд аккумулятора

Аккумуляторная батарея автомобиля, питая бортовые приборы и освещение, разряжается. При работе двигателя происходит ее подзаряд за счет того, что на банки с общим напряжением 12 вольт подается от генератора через реле регулятор электроэнергия постоянного тока с разностью потенциалов 13,8÷14,5 вольта.

Мощность работающего генератора значительно компенсирует потери энергии аккумулятором. Но не полностью. Какая-то часть его емкости не восполняется поступающим током заряда. Это зависит от очень многих условий, на которые влияют разные режимы работы, создаваемые при движении автомобиля.

Поэтому периодически аккумулятору требуется проведение контрольно-тренировочного цикла, восстанавливающего начальную емкость. Его выполняют на зарядном устройстве.

Большинству легковых автомобилей достаточно поддерживать ток заряда аккумулятора в 5 ампер и иметь возможность поднимать напряжение до 15 вольт. Совсем не сложно купить зарядное устройство, но мы предлагаем изготовить его своими руками.

Чтобы иметь небольшой резерв мощности используем конструкцию прибора, способного выдавать напряжение 24 вольта и ток 10 ампер. Его же можно применять для других целей. О них рассказываем в последней части статьи.

Универсальное зарядное устройство

Принцип работы основан на преобразовании синусоидальной энергии бытовой сети 220 вольт в выпрямленный ток, величина которого регулируется электронным блоком.

Конструктивно схема состоит из трех частей:

1. вводного устройства 220 вольт, подающего напряжение на первичную обмотку трансформатора;
2. силового блока, выполненного на тиристорах и мощных диодах;
3. электронной схемы управления выходным током.

Рассмотрим их подробнее. В качестве примера буду демонстрировать фотографии собственного самодельного устройства, выполненного навесным монтажом. С целью наглядности часть защитных чехлов снята.

Оно было изготовлено около 10 лет назад. Хорошо себя зарекомендовало. А его электрическая схема утеряна и мне пришлось для публикации на сайте ее восстанавливать с натуры.

Для размещения всех деталей выбран отрезок доски с резиновыми подошвами, устраняющими скользкость конструкции на проблемных поверхностях.

Схема цепей 220 вольт

На чертеже зарядного устройства блок подачи питающего напряжения выделен светло красным оттенком.

Способ монтажа

Размещение клемм и соединение проводов выполнено на гетинаксовой пластине толщиной 5 мм. Она расположена с тыльной стороны устройства, чем ограничивается случайное прикосновение к клеммам под напряжением. Однако они дополнительно закрываются пластиковым чехлом.

Подача питания

Используется шнур с вилкой, которая может вставляться в любую розетку. Напряжение 220 вольт подается на две крайние клеммы. Всего их четыре:

• левая пара используется для подключения предохранителя;
• средняя – обмотки трансформатора;
• правая – кнопки включения на 220 вольт.

Предохранитель

Установил конструкцию, взятую от списанного лампового высокочастотного приемопередатчика. Можно воспользоваться деталями от старого телевизора, радиоприемника.

Назначение

Служит для защиты зарядного устройства от случайных коротких замыканий и перегрузок.

Необходимость его установки мне подсказал своими действиями один водитель, который повторно через месяц принес мне на ремонт заводское зарядное устройство: приходилось менять тиристоры и диоды силового блока. Оказалось, что он проверяет их работу дедовским методом «на искру», кратковременно замыкая выходные контакты…

Как выбрать плавкую вставку

Защита основана на определении величины тока, которая обеспечивает длительную работу при номинальной нагрузке и кратковременных перегрузках до 10%.

Его можно посчитать зная максимальную мощность потребления и напряжение. Пришлось выбирать калибровочную проволоку для плавкой вставки экспериментальным методом: пропускать испытательный ток от нагрузочного устройства через разные образцы и наблюдать за их поведением.

Выбранная проволока была впаяна внутрь корпуса стеклянного предохранителя, а сделанный запас отложен на хранение.

Кнопка

Для непрерывной работы зарядного устройства на ее клеммы просто устанавливается стационарная перемычка. Она надежно шунтирует контакты.

Кнопка с самовозвратом создана специально для режима выжигания по дереву. Она смонтирована на рукоятке держателя струны нихрома, требует постоянного удержания при работе. Если палец отнять, то напряжение сразу снимается со всего устройства.

Считаю, что такой прием повышает Если человек поскользнулся или случайно попал в неприятную ситуацию, то рефлекторное движение руки отбрасывает предметы, которые в ней находятся. Автоматически происходит снятие напряжения 220 вольт с работающего электрооборудования.

Таким же способом я поступил со своим , убрав с него кнопку длительной работы.

Светодиоды питания

Они созданы для индикации поданного напряжения на зарядное устройство, расположены с передней и задней стороны блока, подключены параллельно через общий резистор.

Трансформатор

Сразу замечу, что конструкция создана с большим запасом мощности. Поэтому ее размеры увеличены. Можно создать зарядное устройство меньших габаритов.

Поперечное сечение магнитопровода 3,3х6,3 см.

Как выполнялся расчет

Железо имеет прямоугольный профиль. Его сечение составляет 20,8 см кв. Оно позволяет передавать мощность 430 ватт.

У меня запланирован ток на 10 ампер и напряжение 24 вольта в выходных цепях, то есть мощность 240 ватт. Запас очевиден.

КПД учитывать не буду: не критично. По первичной катушке станет протекать ток 240/220=1,1 ампера. Это позволяет вычислить диаметр провода.

d1=0.8∙√1.1=0.84 мм.

Микрометр показывает почти миллиметр.

Для вторичной обмотки диаметр проволоки составляет величину d2=0.8∙√10=2,5 мм.

На фото диаметр 1,8 мм. Площадь 2,5 мм кв. Мотал в две нитки, создав общее сечение 5 квадрат. Что вполне достаточно.

Определяю необходимое количество витков.

ω’=45/20.8=2.16 витка на вольт.

В первично обмотке их будет 2,16х220=475, а во вторичной: 2,16х24=52.

Описание конструкции

Катушки для обмоток изготовлены из электротехнического картона. Места в них достаточно. Изоляция проводов выполнена лакотканью.

После сборки на вторичной обмотке оказалось 28 вольт вместо 24 при поданном питании 220. Сказалась приближенная методика расчета и качество сборки.

Силовой блок

Монтаж выполнен на пластине гетинакса толщиной 8 мм. В его конструкцию включены:

1. два тиристора КУ202Н;
2. пара диодов Д242;
3. выходные клеммы;
4. амперметр контроля тока нагрузки.

Эта марка полупроводникового прибора просто оказалась под рукой. Для моих целей можно обойтись любым другим с меньшим напряжением в 100 вольт. Главное внимание обращайте на ток: 10 ампер.

Тиристор при работе проверяют током.

Десятиамперные полупроводники работают в составе диодного моста, выполняя роль буферного плеча для тиристоров.

Радиаторы для полупроводников

Поскольку нагрузки на мост при его работе создаются большие, то необходимо принимать меры для эффективного отвода тепла с него. Поэтому диоды и тиристоры размещаю на радиаторах со свободным подводом воздуха к ним.

Для диодов подошли радиаторы заводского исполнения, а под тиристоры пришлось делать охлаждение своими руками из толстой алюминиевой шины.

На первой фотографии видно, что для них использованы заводские зажимы от блока питания, которые позволяют вставлять штекера с проводами к держателям нихрома или подключать плоские контактные пластины с вырезами.

Амперметр

Для контроля величины тока смонтирован микроамперметр М494, взятый со списанного оборудования. Его шкала на 100 микроампер переведена на новый отсчет: 10 ампер.

Для этого просто на выходные клеммы установлен самодельный шунт из толстой латунной пластины.

Для калибровки прибора понадобилось собирать электрическую схему прогрузки, налаживать параметры шунта.

С этой целью добился, чтобы ток от нагрузочного устройства в 10 ампер, контролируемый по шкале эталонного амперметра, совпал с показаниями самодельного прибора (микроамперметра с подключенным шунтом) на отметке шкалы 100 делений.

В принципе шкалу можно переписать, но для меня достаточно наклейки с обозначением 10 А. Легко посчитать, например, что 50 делений – это пять ампер. То есть просто показания делим на 10.

Во время наладки прибора его стоит проверить на всех контрольных точках. Однако слишком высокая точность для наших измерений не требуется.

Сам шунт при наладке экспериментальным путем приходится изменять по длине или ширине: его можно просто подпиливать надфилем.

Схема управления работой тиристоров

Электронный блок моего зарядного устройства питается электрической энергией от вторичной обмотки трансформатора ТР1. Она:

• выпрямляется;
• стабилизируется;
• преобразуется генератором;
• трансформируется на два потока;
• подводится индивидуальными магистралями к цепям управляющих электродов тиристоров.

Принцип работы подобной схемы подробно изложен в статье . Ознакомьтесь. Здесь то же самое, но отличия заключаются в элементной базе и ее настройках.

Выпрямление

В схеме используется диодный мост, выполненный сборкой КЦ402Ж. Специально искать его нет смысла: использовал то, что было рядом. Он выпрямляет ток величиной 0,6 ампера. Этого более чем достаточно для работы схемы управления.

Стабилизация напряжения

Чтобы обеспечить стабильный уровень питания 22 вольта потребовалось последовательно подключить три стабилитрона. Марки двух разглядел и пометил на схеме. А третьего не помню, на корпусе надпись затерта. В принципе это не важно, ибо при наладке зарядного устройства их все равно придется подбирать самостоятельно или воспользоваться сборкой КРЕН.

Фазоимпульсный генератор

Все детали и их номиналы показаны на схеме. Хочется заострить внимание на транзисторах.

КТ203

Цоколевка и обозначения показаны на картинке. Структура p-n-p.

КТ315

Транзистор структуры n-p-n. Его корпус можно спутать с транзистором КТ361 (p-n-p).

Импульсный трансформатор

Магнитоповодом служит кольцо из пермаллоя с внешним диаметром около трех сантиметров. На нем намотаны три обмотки. С другими материалами, включая феррит, не экспериментировал.

Каждая из обмоток содержит по 50 витков медной изолированной проволоки диаметром 0,2 мм. Чтобы сэкономить время монтажа мотал сразу все обмотки одним жгутом в три нитки. На начало каждого провода надел разноцветные кембрики, закрепил их одним узлом. Этим способом пометил начало каждой проволоки, что немного упрощает последующее подключение выводов трансформатора к электрической схеме: .

Готовые обмотки изолировал лакотканью и закрыл металлическим кожухом для защиты. Трансформатор сквозным винтом с гайкой закрепил на стеклотекстолитовой плате.

Наладка импульсного трансформатора

При монтаже в схему первичная обмотка выбирается произвольно и подключается к выходу фазоимпульсного генератора.

Остальные две обмотки монтируются с учетом полярности ее концов. Здесь пригодятся обозначенные узлами начала жил. Их выходы служат для подачи тока высокочастотного импульса на тиристор через цепь управляющего электрода.

Монтаж этого участка следует выполнять внимательно. Чтобы схема нормально работала нельзя допускать ошибки. Если есть осциллограф, то им следует сравнить соответствие сигналов, выдаваемых первичной обмоткой и полярность импульсов, поступающих на управляющий электрод каждого тиристора. Это облегчит нормальное регулирование величины тока через клеммы силового блока.

Раскаленный нихром – это довольно уникальный режущий инструмент. Он прожигает, а не пилит-режет древесину, проходит через нее в любом направлении.

При задании рабочих режимов важно определиться с:

• техникой безопасности;
• способом монтажа проволоки к выводам нагрузочного устройства;
• приемами ее нагрева до раскаленного состояния.

О безопасности

Возможность возгорания

Работа с раскаленной проволокой сравнима с пользованием открытым огнем. При ней образуется много дыма.

Если поблизости имеются легковоспламеняемые вещества, то возможно из возгорание. Поэтому необходимо соблюдать правила пожарной безопасности, иметь под рукой огнетушитель и другие средства тушения огня.

Когда работа проводится в мастерской, то нужна эффективная система вентиляции и отвода дыма. Проще оборудовать рабочее место на открытом воздухе вдали от предметов, способных воспламениться. На нем не будет лишней резервная емкость с водой и ведром, песок для тушения огня.

Обращение с проволокой

Всегда необходимо учитывать то обстоятельство, что раскаленный нихром случайно может прикоснуться к телу человека. Чтобы этого избежать необходимо:

• работать только в устойчивом положении;
• на ногах должна быть обувь с подошвой из антискользящего материала;
• защищать открытые участки тела одеждой;
• постоянно контролировать создаваемую траекторию движения раскаленной проволоки.

Подключение нихрома

Удобство работы выжигателем зависит от способа крепления проволоки из нихрома к держателям электродов. Для домашнего мастера проще всего выполнить этот узел винтовым зажимом с барашковой гайкой.

Ток накала нити

Длина проволоки нихрома зависит от применяемой технологии, она может меняться в различных пределах. Короткая нить используется для мелких, точных работ, а длинная позволяет быстро вырезать большие заготовки.

Толщина нихрома тоже влияет на величину тока. Обычно приходится работать той проволокой, которую удалось приобрести.

Во всех этих случаях необходимо выставлять ток зарядного устройства, который раскаляет нихром до состояния, способного легко прожигать древесину. На его величину влияет электрическое сопротивление подключенного участка. Поскольку оно меняется, то приходится регулировать нагрузку на зарядное устройство по цвету раскаленного металла и контролировать величину тока по амперметру.

О технике реза

На практике распространены две технологии:

1. создание среза, перпендикулярного основной плоскости заготовки;
2. вырезание деталей под наклонным углом к поверхности обрабатываемой древесины.

Перпендикулярный срез

Заготовку с подготовленным рисунком закрепляют на верстаке или стеллаже . Обращают внимание на то, чтобы подвергаемая обработке область древесины полностью выходила за края рабочего стола.

Нить нихрома подвешивают на основной держатель и располагают в вертикальном направлении. Для этого снизу проволоки на крепление контакта монтируют груз весом порядка 300 грамм. Его роль – натягивать струну до прямой линии.

Проволоку подводят к линии разметки, подают напряжение на нихром и движениями струны вверх-вниз обрабатывают заготовку.

Фигурное вырезание

Деревянная заготовка фиксируется в тисках или струбцине. На ней через подготовленные заранее трафареты наносится рисунок будущего узора.

Проволоку нихрома через держатели, захваченные обеими руками, подводят к древесине. Подают напряжение на нить и возвратно поступательными движениями выполняют срезы.

Обработанная раскаленным нихромом поверхность древесины имеет однородный черный цвет. Его можно оставить в таком виде или убрать до естественного оттенка годовых колец, создающих на дереве рисунок. Покрытие морилкой или лаками придает заготовке законченный вид.

Уникальные приемы выжигания по дереву на празднике Топора в Томске демонстрирует своим видеороликом Аслан Оздоев. Рекомендую его внимательно посмотреть.

Ничего сверхсложного в такой работе нет. Вы тоже можете изготавливать подобные вещи своими руками.

Искусство выжигания по дереву является увлечением для многих людей разного возраста и пола, поэтому в этой статье рассмотрим, как изготовить простой мини выжигатель для работы по дереву. Этот инструмент зарекомендовал себя хорошо.

Чтобы сделать мини-выжигатель нам нужен паяльник, старый ненужный блок питания от мобильного телефона или от зарядки для шуруповерта. Лучше, чтобы это был мощный блок питания, насколько это возможно. Например, хорошо подойдет для нашей поделки блок питания от iPhone для 5,1 вольт и 2 Ампера. Также понадобится шпажка от барбекю, три иглы, две из которых от шприца и еще одна любая, к примеру, швейная. Также нужны нитки, флюс и припой.

Во-первых мы должны откусить нос от иглы шприца, так как мы не будем использовать. Вы можете сделать это с помощью круглых плоскогубцев или клещей. Следующее, что нужно сделать, это прикрепить две иглы к шпажке от барбекю с помощью нитей. Это должно быть сделано таким образом, чтобы их расположить параллельно друг другу. Теперь надо согнуть конец швейной иглы таким образом, чтобы она только едва касалась кончика иглы шприца.
Далее мы должны припаять провода от блока питания к иголкам, в этом случае полярность не имеет значения. Нанесите немного флюса и залуживаем места соединения. Мы должны припаять первый провод, а потом второй. Затем прикрепите провода на шпажки с помощью ниток, отрежьте лишний конец деревянной шпажки.

Мы можем сказать, что выжигательный инструмент почти готов. Чтобы сделать его более надежным, можно также пропитать нитки суперклеем и затем надеть термоусадочную трубку.

Шаг 1: Первым делом берём иголку от шприца и откусываем круглогубцами носик.

Шаг 3: Затем нам нужно согнуть кончик швейной иглы так, чтобы он ели-ели касался кончика иглы шприца.

Шаг 6: Затем отрезаем лишний конец деревянной шпажки.

Шаг 7: Для надёжности можно пропитать нитки супер-клеем.

Шаг 8: Натягиваем термоусадочную трубку.

Мини-выжигатель готов и работает он очень легко. При подаче тока игла от шприца начинает разогреваться, это происходит потому, что она имеет тонкие стенки. Теперь можно проверить наш инструмент. Игра накаляется, несмотря на то, что блок питания имеет только 2 Ампера и 5,1 вольт. Это отличный результат, как вы уже могли заметить, несмотря на маленькие размеры, это устройство показывает превосходный результат. Вполне можно сделать отверстие в деревянной рейке до 1 см в толщину.

Делаем электровыжигатель по дереву из импульсного трансформатора. Когдато в детстве, считалось как должное иметь дома электровыжигатель по дереву. Вот и сейчас, подумал сделать подобный девайс для своего сына (4 года). Ведь рисунок на бумаге, может и не сохранится, тогда как выжженный по дереву, порадует, спустя годы. Да и мне, как радиолюбителю, пригодится. Им можно резать пластмассы при изготовлении корпусов, можно также паять, и даже вырезать текстолит. А еще, аккуратно срезать веревки (если вы альпинист:-).

Аппарат имеет два режима работы. В первой позиции переключателя «норма » (I), он работает в половину мощности: примерно в 30-35W. Во второй «турбо » (II) – 65-70W. Желтый светодиод светит в обоих режимах, красный, только во втором. Светодиоды индикации любые, не яркие (АЛ307 ).

Для того чтобы изготовить электровыжигатель вам понадобится дешевый (2-2,5 доллара) импульсный блок питания (ИБП) китайского производства, на 50-60 W, для галогенных ламп. Их вы найдете в магазинах по мебельной фурнитуре или в строительных магазинах.

Схема выжигателя

Схема принципиальная электрического выжигателя на основе ЭТ

В интернете, я встречал переделку , для изготовления импульсного паяльника. В случае выжигателя, потребуется минимальная переделка ИБП.

Сперва, вынимаем плату из корпуса и выпаиваем выходной трансформатор. Об этих схемах написано немало, поэтому не буду вникать в подробности. Она вполне справляется в роли электровыжигателя. Скажу только, что биполярные транзисторы MJE13003 (TUVE13007 ) можно заменить на более мощные по току – MJE13005 , MJE13007 (последняя цифра означает рабочий ток). При выборе ИБП, нужно учесть тот факт, что он не должен иметь защиты от короткого замыкания!

Итак, сняв трансформатор с платы, его надо разобрать. О разборке феромагнитных трансформаторов написано также немало. Но, я поделюсь своим опытом. Первым делом, убираем плёнку и ножом снимаем клей на соединении сердечника. После, нагреваем в небольшой емкости воду до кипения. Но не бросаем сразу в кипяток, а нагреваем сперва теплой водой. В связи с тем что качество этих трансов, очень низкое они могут расколоться. Поэтому разогрев его немного, опускаем в кипяток оставив его там на несколько секунд. Процедуру можно повторить, и попытаться расшатать корпус намотки, а также пройтись ножом по швам ферритовых половинок. В конце концов, вам удаться его разобрать, но не спешите, делайте все с осторожностью. В моем случае, даже разбив такой транс, я не отчаялся, и соединил четыре куска сердечника скотчем. Некоторые клеят расколовшийся дольки, но и без того он и так прекрасно работает, будущим накрепко сжатым клейкой лентой.

Разобрав трансформатор, снимаем вторичную обмотку, и на ее месте наматываем 3-4 витка многожильного провода, сечением 2,5-4мм2. Для этого, подходит электрический кабель (сетевой). Предварительно снимается изоляция, и на ее месте, одевается термоусадочный кембрик, подходящих размеров. Почему термоусадочная трубка? Потому что она занимает меньше места, относительно изоляции кабеля. Теперь, наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет составлять примерно 9,0-10,5V. Остается собрать обратно трансформатор, и вылудить выводы, как это видно на фотографиях.

Настало время заняться корпусом электровыжигателя. Для этого нам понадобится алюминевая мебельная нога. Да, да, опять мебельная! Она очень дешева (стоит меньше доллара), но самое главное она состоит из алюминия толщиной в 1 мм. Таким образом, корпус послужит термоотводом для транзисторов, которые очень сильно греются. Высота квадратной ноги =100мм. Также решается вопрос лицевой панели. Для этого, разбираем ногу, и оставляем пластмассовую заглушку с которой срезаем часть – так чтобы вместились все компоненты изделия. Дальше, радиатор для транзисторных ключей – также алюминиевый.

Я использовал пластинчатый радиатор толщиной в 5 мм. В нем уже были резьбовые отверстия, которые в дальнейшем я использовал. Но если вы найдете медную пластину, то она однозначно послужит лучшем теплоотводом. Также, можно применить любой другой радиатор подходящего размера. Дополнительно к этому радиатору, я подсоединил алюминиевый П-образный профиль – угадали, тоже мебельный, который вплотную одевается в квадратный профиль корпуса.

Как отступление – в мебельном производстве существует множество алюминиевых профильных форм. В разнообразии фурнитуры вы найдете и профиля годные в качестве радиаторов, и готовые решения корпусов. Остается немного пофантазировать и применить эти решения в радиолюбительстве.

Радиатор должен вплотную соприкасаться с корпусом! Таким образом тепло будет распределятся равномерно, с большей эффективностью по всему корпусу, не требуя громоздких радиаторов. П-образный профиль соединяется с пластиной радиатора с небольшим зазором (2-3 мм) через небольшие шайбы и далее прикручиваем этот «бутерброд» к пластине входящею в комплект импульсника. Транзисторы и плата крепятся обязательно через изолятор, также от ИБП. Корпус выжигателя предпочтительно заземлить.

Не забываем, прибор подключается к сетевому напряжению в 220V, поэтому предпринимаем все меры безопасности при сборке и наладке!

Теперь, просверливаем отверстия в пластмассовой лицевой панели, под переключатель режимов работы электровыжигателя – под провода и под светодиоды красного и желтого свечения. Светодиоды с ограничительными резисторами соединяем термоклеем, как это видно на фото.

Далее закручиваем переключатель и соединяем пайкой все провода (см. рисунок). Переключатель – П2Т-21 (советского производства, максимальной коммутируемой мощностью до 660 Вт при активной нагрузке). Надо использовать как можно более мощный тумблер , так как иначе контакты будут перегреваться! Максимальная мощность электровыжигателя достигает 70 Ватт.

К корпусу, в качестве ножек (против скольжения) приклеиваем самоклейки из пробки или силиконовые (найдутся у стекольщиков и мебельщиков). В качестве рукоятки, я применил готовую ручку от выжигателя промышленного производства. А если изготовить ее самому, то подойдет рукоятка от сгоревшего паяльника. Или вырезаем ее из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома – клеммы электро-колодок как раз подходят для этих целей.

Нихром для наконечников диаметром в 0,8-1,5 мм нашел на радиорынке. Подойдет и от разных нагревательных приборов. Его надо согнуть как на фотографиях и сплющить кончик при помощи молотка. Я изготовил наконечники двух типов: один из миллиметрового нихрома – для выжигания и резки, другой из полутора миллиметрового, для более грубых работ. Соответственно, второй будет эффективно нагревать в более мощном режиме работы прибора (турбо).

Провод для электрического выжигателя надо подобрать с большим сечением и наиболее гибкий. Иначе он будет греться. Естественно, электровыжигатель будет работать перерывами, примерно в 15-30 минут.

Во первых, КПД очень низкий, что приводит к большим тепловым потерям. А во вторых, рукоятка будет греться, что принуждает к цикличной работе с ним. Для более удобного пользования, советую приспособить кнопочную педаль (от швейной машины или от какого-нибудь станка) или кнопочный выключатель питания, и т.д. Дополнительные отверстия в корпусе или радиаторе, для отвода тепла, я не делал. Это остается на ваше усмотрение, в зависимости от применяемого радиатора.

Аппарат очень прост в изготовлении, благодаря готовым решениям для его сборки. Его может изготовить любой начинающий, с минимальными навыками в электронике. Главное соблюдать правила безопасности при работе с ним. Ведь температура наконечника достигает 500-600 градусов.

Если вы изготовите электровыжигатель для ребенка, то присутствие взрослого при работе с ним – обязательна. Надеюсь, он принесет радость и творческие успехи! ).

Обсудить статью ЭЛЕКТРОВЫЖИГАТЕЛЬ

Выжигать по дереву нравится не только многим подросткам, но и взрослым людям. Из дерева делаются красивые сувениры, которые можно подарить на новый год, день рождение или просто любую памятную дату. Особым спросом пользуются деревянные доски с рисунком, который вы сделаете сами.

Мы предлагаем посмотреть видео, которое поможет сделать выжигатель по дереву в домашних условиях.

Для выжигателя по дереву нам понадобится:
– автомобильный аккумулятор 12 вольт, но если есть в помещении электричество, то аккумулятор можно просто заменить шнуром с вилкой, который будет подключаться к сети;
– изолента;
– маленькие досточки для ручки;
– крепления от старого реле на 220 вольт;
– 2 проволоки алюминиевые с изоляцией, примерно 2 мм в диаметре;
– толстый провод, присоединенный к выходу;
– спираль для выжигания, толщиной 0,7 мм.

Сразу хочется отметить, что от 12 вольт наконечник очень быстро сгорает и для того, чтобы она не перегорала, мы просто понижаем температуру. Самый простой способ – сделать реостат из той же спирали.

Реостат мы наматываем на отвертку, как пружину и просто присоединяем к аккумулятору. Обязательно делаем надежное соединение.

Один конец кабеля, который у нас идет от выжигателя, мы присоединяем к аккумулятору, а второй конец к реостату.

Чтобы включить прибор для выжигания, мы присоединяем реостат ко второй клемме аккумулятора. Обязательно нужно прикрепить реостат прищепкой.

К реле прикрепляем проводки, которые будут тянуться по деревянной ручке. Всю конструкцию сматываем изолентой. К проводкам прикрепляем двухжильный кабель, один конец которого будет тянуться к аккумулятору, а второй к реостату.

Если у вас нет под рукой аккумулятора, то можно заменить любым другим источником напряжения, который найдется в вашей квартире.

Все домашний выжигатель готов. Полностью зараженного аккумулятора у вас хватит, чтобы работать прибором целый день.

Можно ли использовать паяльник для выжигания дерева? Мое мнение – Мастер сварки

Выжигание по дереву – это художественная техника, которая хорошо подходит для создания привлекательных домашних декораций своими руками. Имея немного таланта и пару кусков дерева, вы, возможно, уже имеете в своем арсенале нужный инструмент, чтобы начать работу над проектом.

При правильной настройке жала и температуры паяльник, несомненно, может быть использован для выжигания дров. Паяльники могут нагреваться до 500-800 градусов по Фаренгейту и часто поставляются с различными вариантами наконечников, что делает их очень эффективным инструментом для сжигания дерева.

С учетом сказанного, паяльник не предназначен специально для сжигания древесины, поэтому вам может потребоваться внести некоторые изменения или приобрести насадки, чтобы этот инструмент работал на вас. Мы дадим вам все, что вам нужно знать, чтобы приступить к следующему проекту сжигания дров.

Как выбрать и настроить паяльник для выжигания по дереву

Паяльник – это инструмент, обычно используемый для плавления припоя и нанесения его на соединяемые металлы.Существуют различные типы паяльников, предназначенные для определенных работ, например, для пайки электроники или соединения листового металла. Для выжигания по дереву лучше всего подойдет простой паяльник или паяльный карандаш, так как он обеспечит вам максимальный контроль и наименьший размер жала.

Первичная регулировка паяльника для выжигания дров – это жало. Обычные жала паяльника изготовлены из меди или железа и не имеют формы или кромки, необходимой для создания подробных надписей или рисунков.Многие паяльники поставляются с альтернативными наконечниками, которые можно легко заменить.

Для обжига дров лучше всего подходит кончик горячего ножа . Острый край обеспечивает максимально точный и сфокусированный нагрев, позволяя точно контролировать процесс горения. Если у вашего паяльника нет острого кончика ножа, вы можете купить его практически в любом магазине товаров для дома или сделать его самостоятельно.

Если вы не можете купить или изготовить горячий наконечник ножа, большинство паяльников поставляются с альтернативными наконечниками, которые будут работать достаточно хорошо.Однако вы можете столкнуться с несколькими проблемами, например:

• Плавка : Жала паяльника не предназначены для увеличенного поверхностного контакта, необходимого для сжигания древесины. Будьте готовы и держите под рукой несколько советов, пока вы работаете над своим дровяным проектом. Вы же не хотите, чтобы у вас остались одни лишь чаевые, а завершена только половина вашего проекта.
• Недостаточная точность: Если у вас нет острого кончика ножа, попробуйте использовать самый маленький альтернативный наконечник, который у вас есть.Вам нужно, чтобы наконечник напоминал ручку, поскольку вы, по сути, рисуете обожженный узор на дереве. Наконечники большего размера будут неуклюжими, и вы потеряете точность, необходимую для четкого исполнения дизайна.
• Неравномерный нагрев: Жала паяльника предназначены для быстрого попадания тепла на небольшие целевые участки. Кончики предназначены для того, чтобы они были самыми горячими на верхнем крае кончика, что хорошо работает, когда вы можете удерживать тепло под перпендикулярным углом. При сжигании дров ваш наконечник будет ударяться о поверхность под разными углами, поэтому вы можете обнаружить, что некоторые части наконечника горят сильнее, чем другие.

Подготовленный и готовый к работе паяльник – это первый шаг к успешному сжиганию древесины. Путем проб и ошибок вы найдете жало паяльника, которое лучше всего подходит для вас и требований вашего проекта.

Советы по успешному выжиганию древесины паяльником

Поскольку паяльники изначально не предназначены для сжигания древесины, маловероятно, что ваш инструмент будет включать в себя инструкции о том, как лучше всего использовать его для сжигания древесины.Воспользуйтесь этими простыми советами, чтобы настроить себя на успешное сжигание древесины с помощью паяльника:

• Используйте правильную температуру . Вы хотите, чтобы наконечник был достаточно горячим, чтобы обжечь дерево, но не настолько горячим, чтобы он мог обжечь или выдолбить дерево. Разные породы дерева горят при разных температурах, поэтому обязательно проверьте нагретый паяльник на деревянных обрезках, чтобы определить оптимальную температуру для вашего проекта.
• Слегка надавите, чтобы обжечь поверхность. Небольшое давление даст вам контроль, необходимый для выполнения сложных дизайнов.Вам не нужно сильно надавливать или долго удерживать паяльник на месте, чтобы дерево загорелось должным образом. Отрегулируйте нагрев и / или тип наконечника, если вы обнаружите, что сильно нажимаете, чтобы получить желаемый вид ожога.
• Очистите наконечник. Обгоревший древесный материал и зола будут накапливаться на вашем наконечнике на протяжении всего проекта. Периодически очищайте наконечник металлической щеткой, чтобы удалить мусор. Этот соскоб будет поддерживать край наконечника и обеспечивать равномерную температуру нагрева от начала до конца.
• Практика, практика, практика. Не ожидайте, что ваша первая попытка будет безупречной. Вам нужно будет разработать правильные методы обращения и узнать, как ваш инструмент будет работать лучше всего. Перед сжиганием окончательной поверхности потренируйтесь с несколькими кусками древесных отходов.

Приложив немного терпения и проб и ошибок, вы сможете успешно завершить любой проект по сжиганию древесины с помощью вашего надежного паяльника. Если вы обнаружите, что беретесь за множество проектов по сжиганию древесины или увлекаетесь искусством выжигания древесины в качестве хобби, вы можете приобрести альтернативные инструменты, разработанные специально для этого ремесла.

Плюсы и минусы деревянных ручек

Есть инструменты, разработанные специально для выжигания дров. Если вы новичок или у вас есть разовый проект, нет необходимости покупать специальный инструмент для сжигания древесины, чтобы выполнить эту работу. Но если вы планируете сделать выжигание по дереву постоянным хобби или интегрировать это ремесло в свою работу, вы можете подумать о покупке ручки для выжигания по дереву или пирографии.

Есть некоторые преимущества (т. Е. Плюсы) использования дровяной ручки по сравнению с паяльником:

• Предназначен для деревянных поверхностей. В отличие от паяльника, ручка для выжигания дерева предназначена для обработки деревянных поверхностей. Настройки нагрева и наконечники, поставляемые со стандартной ручкой для выжигания древесины, будут хорошо работать на любой деревянной поверхности, которую вы выберете, и вам не придется вносить какие-либо изменения в сам инструмент, чтобы добиться успеха.
• Нихромовые наконечники. Большинство дровяных ручек имеют нихромовые наконечники, а не стандартные медные или железные наконечники паяльника. Нихромовые наконечники не изнашиваются так быстро при использовании на деревянных поверхностях, поэтому вам не нужно будет менять наконечники дровяной ручки так часто, как для паяльника.
• Более высокая температура. Дровяные ручки имеют тенденцию гореть больше при температуре от 750 до 1050 градусов по Фаренгейту , чем паяльники, которые нагреваются до от 500 до 800 градусов по Фаренгейту. Более высокая температура означает, что деревянная поверхность обгорает от очень легкого прикосновения, что обеспечивает точную маневренность.

Основным недостатком или недостатком использования ручки для выжигания древесины является то, что она требует от вас покупки нового инструмента с ограниченным диапазоном использования. С некоторыми ручками для сжигания древесины стоимостью более 100 долларов вы можете оказаться в своем ящике для инструментов с дорогим пылесборником.Попробуйте выжигать дрова с помощью паяльника, прежде чем покупать ручку для выжигания древесины.

Заключение

Если вас интересует выжигание дров, паяльник – это то, что вам нужно. Вы можете практиковаться и оттачивать свои навыки, изучая правильные настройки нагрева и технику подачи наконечников – и все это без необходимости покупать какие-либо материалы, кроме дерева. Паяльник вполне способен выдавать качественно; обожженные изделия из дерева, которые вы с гордостью продемонстрируете.

Источники

Pyrography Pen VS паяльник, что лучше?

Как следует из названия этого поста, мы часто сталкиваемся с вопросом: что лучше? Ручки для пирографии или паяльник? Прежде чем мы ответим на этот вопрос, нам нужно взглянуть на значение каждого инструмента для отрасли. Изобретение и первое массовое производство паяльника в 1921 году стало огромным прорывом в пирографии. Раньше художникам приходилось вручную нагревать инструмент в огне и часто подогревать его во время работы, поэтому создание искусства было длительным и медленным процессом.Чтобы получить подробное руководство, прочтите наш пост здесь.

Ручка для пирографии VS Паяльник

Естественно, когда были созданы первые механические инструменты, это сделало пирографию намного более приятной для художников и дало новую жизнь искусству. С момента изобретения паяльника было создано огромное количество машин для пирографии, которые продолжают совершенствоваться и модернизироваться сегодня.

Паяльник Humble Автор oomlout через Wikimedia Commons

Сам по себе паяльник не предназначен для выполнения пирографии; они созданы для плавления припоя и соединения разных вещей.Паяльники, как правило, имеют железные или медные наконечники, и они не заостренные, как у обычных дровяных перьев.

Когда дело доходит до пирографии с паяльником, это возможно, но не так просто, как с помощью подходящей ручки для пирографии. Горелки с твердым наконечником и ручки в стиле ремесел – родственники паяльника по дровам.

У них латунные наконечники, и, как и у паяльника, они имеют заданную температуру, и может потребоваться некоторое время, чтобы нагреться, и еще немного, чтобы снова остыть.

Для выполнения сложной и сложной работы они не подходят. Их заданная температура и перья означают, что получить от них ряд эффектов очень сложно, и поэтому по большей части ручки в ремесленном стиле ограничиваются рисованием контуров и написанием слов.

Горелки для проволоки и их возможности

Ручки для пирографии в настоящее время изготавливаются с наконечниками из нихромовой проволоки; Хотя существует множество научных слов и объяснений, почему, в основном это потому, что нихром не портится от тепла, как многие другие проводящие металлы, а это значит, что ваши наконечники прослужат намного дольше.

Горелка для проволоки – это невероятно универсальное устройство. Они сконструированы таким образом, что вы можете легко переключаться между наконечниками в процессе работы, а машины имеют диапазон температур, который вы можете регулировать в зависимости от того, с чем вы работаете.

С помощью горелки с проволочным наконечником пирограф может получить все виды линий и детальную штриховку. Машине требуется всего несколько секунд, чтобы нагреться и остыть, и ручки гораздо удобнее держать, чем ручки в стиле паяльника в целом.

Поскольку пирография настолько открыта для индивидуальных стилей и огромного диапазона материалов, на которых она может выполняться, наличие универсального инструмента, такого как горелка с проволочным наконечником, может быть огромным преимуществом.

Вы как Потребитель

В конце концов, что вы решите использовать, зависит только от вас. В зависимости от того, что вы хотите делать с пирографией, вы можете выбрать любой инструмент.

Вообще говоря, неплохо вложиться в горелку с проволочным наконечником, даже если вы не собираетесь выполнять много сложной работы, поскольку они более удобны в использовании и нагреваются и охлаждаются намного быстрее.

Но если вам нужен прочный и простой инструмент, который можно использовать для создания жирных и продолжительных линий, то вы можете обнаружить, что предпочитаете идею ручки со сплошным концом.

Инструмент для сжигания дерева и мастер по металлу в одном

20V MAKERX Дерево и металл Crafter

Деревянные инструменты сильно нагреваются. Как и паяльники. Оба инструмента имеют форму ручки. На самом деле разные советы. Так почему же мастера по дереву и паяльники – это разные вещи? Наша группа исследователей и разработчиков задавала себе тот же вопрос на ранних этапах проектирования MAKERX Wood & Metal Crafter. На самом деле, они задавались вопросом, почему бы не иметь целую систему инструментов для крафта, которая просто заменяла бы орудия, вместо того, чтобы создавать целый набор отдельных и, следовательно, более дорогих инструментов для крафта? Благодаря нескончаемому стремлению Worx к созданию инструментов, более простых в использовании и экономичных, но при этом обладающих передовыми функциями, родился MAKERX.Wood & Metal Crafter поставляется с десятью сменными наконечниками, так что вы можете использовать его как ручку для выжигания дерева, так и в качестве мастера по металлу с возможностями высокопроизводительного паяльника. И он обладает функциями гораздо более дорогих версий этих инструментов, такими как автоматическое отключение (чтобы вы не сжигали дом), цифровое считывание и контроль температуры (так что вы точно знаете, насколько горячий наконечник, и можете его настроить. именно там, где вам нужно), а также возможность нагреться до 900 ° F и быстро добраться до нее.

Этот комбинированный инструмент для сжигания дерева и инструмент для резки металла более мощный и тонкий, чем другие действительно портативные инструменты для резки дерева и паяльники. А благодаря концентратору MAKERX Hub он может похвастаться гораздо большей мобильностью, чем те, которые вам нужно подключить к стене. Отлично подходит для пирографии. Отлично подходит для пайки. Отлично подходит для изготовления изделий из металла и ювелирных изделий. Это просто отличный инструмент 2 в 1.

Микроэргономичный дизайн

С рукояткой, похожей на карандаш, вы можете выполнять более сложную работу.Это очень удобно в самых разных сферах выжигания древесины и электроники. Поскольку вы можете держать его как ручку, вы можете писать им как ручку. Таким образом, вы можете создавать рисунки с вашим собственным почерком, используя его в качестве мастера по дереву. И, конечно же, вы можете добавить дополнительные детали и изюминки, которые невозможны с более объемными ручками для сжигания древесины. Некоторые действительно портативные модели имеют толщину с бутылку с водой. Какой в ​​этом смысл? Инструменты для выжигания по дереву, которые делают изделия из металла, искусства смешанной техники и ювелирных изделий практически невозможными, со всеми необходимыми в этих занятиях застежками и насадками.

Инженеры-механики тоже должны быть деликатными. С тонким паяльником работать с печатной платой намного проще. Сращивание проводов также проще сделать, так как вы можете направить наконечник туда, где он должен быть, и разместить припой там, где это будет наиболее эффективно. (Затем вы можете использовать MAKERX Mini Heat Gun для герметизации термоусадки. Эти два инструмента составляют отличную команду.)

У нас есть чаевые… или десять

Имеется шесть наконечников ручки для выжигания по дереву, четыре из которых делают его мастером по металлу с возможностями паяльника, входящего в комплект этой модели. Плюс к этому люлька, на которую вы можете положить дровяной инструмент, не сжигая проект или рабочую поверхность, и силиконовый комфортный чехол, чтобы удобно держать руку, когда вы работаете с этим инструментом в течение длительного времени. Припой течет туда, где нагревается наконечник, поэтому чем точнее наконечник, тем точнее вы будете обращаться с инструментом. Эти наконечники были специально обработаны для обеспечения максимальной точности. Но этот мастер по металлу принимает советы и от других брендов, если вы найдете тот, который захотите использовать в будущем.Насадки для мастеров по дереву – это шесть самых популярных и полезных типов. Это твердые точечные подсказки с вариантами нанесения прямых линий, каллиграфии, затенения и создания узоров.

Быстро нагревается

Некоторым инструментам для сжигания древесины требуется 4 или 5 минут, чтобы нагреться. Только не MAKERX Wood & Metal Crafter! Двойные датчики температуры в этой ручке для выжигания металла / дерева помогают внутреннему нагревательному элементу достигать заданного тепла всего за 30 секунд. И он достигает тепла более крупных и дорогих паяльников и мастеров по дереву (400-900 ° F).Такой быстрый нагрев идеально подходит для профессионалов на стройплощадке, которым нужно использовать этот инструмент, чтобы быстро что-то исправить, чтобы его можно было снова использовать. Если вам нужно подождать пять минут, чтобы начать ремонтировать дрон или радиоуправляемую машину в соревновании, вы проиграете. Если вы сможете починить часть оснастки или электроники на съемочной площадке всего за несколько секунд, вся команда будет счастлива. И даже работая в магазине дома, довольно утомительно ждать пять минут, пока дровяной инструмент нагреется. Просто включите MAKERX Wood & Metal Crafter – и вперед!

Точный цифровой контроль температуры

Цифровая температура, считываемая прямо на этом дровяном инструменте, позволяет точно узнать, насколько она горячая.Невозможно угадать, какая может быть температура или какая разница между метками 5 и 6 на циферблате, которые используются в большинстве других систем сжигания древесины и паяльников. Отрегулировать температуру легко, просто используйте кнопки «плюс» и «минус» по обе стороны от индикатора.

Но самой приятной особенностью этого инструмента может быть автоматическое отключение. Если Wood & Metal Crafter не перемещался в течение примерно 5 минут, температура упадет до 400˚F. Если он останется неподвижным еще 10 минут, инструмент полностью отключится.Уф, это облегчение. Больше не нужно волноваться посреди продуктового магазина о том, что вы могли оставить свой дровяной инструмент или паяльник.

Последние штрихи

Даже современные дровяные инструменты и паяльники выглядят так, как будто их изобрели в 70-х годах. (Psst… Это потому, что они были.) MAKERX Wood & Metal Crafter использует элементы дизайна и эргономические приемы, заимствованные из других отраслей, чтобы добавить функциональности и простоты использования этой более тонкой ручке для выжигания по дереву и металлической мастере.Это как если бы мы объединили мастера по дереву, паяльник и смартфон. Этот интуитивно понятный дизайн делает его хорошим инструментом для новичков. Быстрый нагрев и потолок до 900 ° делают его всем, что нужно для успеха ремесленнику среднего уровня или любителю электричества. Непревзойденный уровень ловкости дает профессионалам то, чего стоит ожидать. А автоматическое отключение делает всех безопасными и счастливыми.

Узнайте больше и проверьте текущие цены на MAKERX Wood & Metal Crafter здесь: https: // www.worx.com/20v-makerx-wood-and-metal-crafter-wx744l-tool-only.html

5 лучших комплектов для сжигания древесины с ограниченным бюджетом

5 лучших бюджетных комплектов для сжигания древесины

Выжигание по дереву – это увлекательный и художественный способ создания из дерева знаков, рисунков и иллюстраций всех видов. Это умение, которое позволяет вашему творчеству процветать, а воображению – разгуляться. Этот список охватывает 5 лучших комплектов для сжигания древесины с ограниченным бюджетом. Все эти варианты есть что предложить новичку.Проверьте это!

Есть много комплектов для сжигания дров, иногда различаются тем, какие функции они имеют и что они могут делать. Это может быть сложно чтобы определиться с лучшим, поэтому мы составили этот список из 5 лучших пород дерева бюджетные комплекты для сжигания. Давайте перейдем к делу и посмотрим, что лучше всего комплекты есть.

Набор для выжигания древесины Chandler Tool

Инструмент Чендлера – отличный инструмент для начинающих по дереву. жжение. Он сделан прямо здесь, в Америке, с высоким качеством изготовления.Его долговечность благодаря прецизионному нагревательному элементу, стальному валу и прочной латуни чаевые.

Это горелка для дерева, которую я использовал в своей книге по пирографии для начинающих! Я выбрал эту горелку, чтобы она была доступна всем и каждому, кто хочет начать сжигать дрова. Он доступен по цене и прост в использовании. Я знал, что новичкам в пирографии понадобится удобный инструмент, чтобы начать работу. Инструмент для чендлера идеален и заслуживает места в 5 лучших наборах для сжигания древесины с ограниченным бюджетом.

• Высокая температура (600 ℃ / 1112 ° F) для плавного горения
• 8 твердотельных латунных наконечников
• Паяльное жало
• Горячий нож и адаптер
• Эргономичная ручка для длительного использования
• Изолированный корпус для комфорта
• Американский бренд и срок службы гарантия

---

Инструмент Creative Versa для полого ореха

Если вы новичок или профессионал, эта древесина Горящий комплект – отличный бюджетный вариант.В нем есть множество советов, позволяя вам получить действительно точные и точные иллюстрации и слова. В этом конкретном пакете есть множество советов, из которых 11 можно выбрать. Также в упаковке есть паяльное жало с паяльной проволокой. Для этого блога обзора, я собрал простое произведение искусства на переделанном холсте. Я собираюсь использовать несколько советов на протяжении всего ожога, чтобы показать вам, что это сможет сделать.

На каждом наконечнике резьбовое основание, которое вы ввинчиваете в трубку горелки.

Как и предыдущий комплект для сжигания дров, вы можете использовать его для пайка. Однако вы также можете использовать его для штамповки.

Это идеальный инструмент для мастеров, которые хотят экспериментировать с различными среды. Он поставляется с регулятором температуры, позволяющим пользователю гибкость, необходимая для получения оптимального количества тепла для любого проекта. Другой Особенностями этого инструмента для сжигания древесины являются зоны нагрева с цветовой кодировкой, расположенные на циферблат и бессвинцовый припой.

Этому инструменту требуется несколько минут, чтобы нагреться, но как только он нагреется, он работает очень хорошо.Наконечники прочные и прослужат долго, если за ними ухаживать.

• Недорого
• Разнообразные советы
• Легко найти
• Легко использовать
• Отлично для новичков

---

Полость под орех 42099 Инструмент

Я понятия не имел о существовании этого инструмента, пока не начал искать горелки для этого блога. Я наткнулся на этот инструмент и обязательно должен включить его как опция. Один из недостатков горелки для рукоделия – это то, сколько времени требуется на он нагревается и остывает, чтобы вы могли переключать наконечники.У этого инструмента две палочки !! Который Таким образом, вы можете загрузить два наконечника и подготовить их к работе.

Это отличный вариант для людей, которые хотят получить больше эффективны и экономят время, когда они горят. Он имеет те же функции, что и Инструмент Walnut Hollow Versa, за исключением двух горелок.

• 10 наконечников
• ДВЕ ПАЛОЧКИ !!
• Регулируемая шкала нагрева
• Простота использования
• Отлично подходит для новичков!

---

Wall Lenk L101KB Набор инструментов 10-в-1 для столярных ножек

Это еще одна доступная модель, которая является отличным вариантом. как для новичков, так и для профессионалов.В отличие от набора для выжигания древесины из грецкого ореха, этот нагревается и быстро остывает, что помогает избежать возможные несчастные случаи, например ожоги. Вам не нужно обладать обширными знаниями о сжигание по дереву, так как детали просты в использовании. Вы можете начать работу на своем проект прямо сейчас.

Единственное, что вы хотите запомнить с этим настенным ленком комплект для сжигания древесины должен дать ему остыть, прежде чем вы попытаетесь заменить какие-нибудь советы. Это поможет вам избежать обрезания ниток, удерживающих наконечники в место.

• Набор инструментов для столярных ножек
• 1-30 Вт Профессиональный инструмент, 7 насадок, 2 режущих инструмента и наконечники для плавления, одно паяльное жало, чемодан для хранения, подставка для инструмента, инструкция по эксплуатации
• Максимальная температура наконечника – 1050 градусов по Фаренгейту
• Набор инструментов 10-в-1
• Профессиональный столярный комплект мощностью 30 Вт
• 7-Горящие наконечники
• 2- Наконечники для резки и закрепления

---

Полый орех 41992 Инструмент для проволоки Creative Woodburner

Цена фантастическая для людей, которые хотят обновить ручной горелки, но все еще не готовы инвестировать в сжигание древесины на сумму 200–300 долларов инструмент.Это дает людям возможность профессионального сжигания без больших затрат. Конечно, у нее не так много функций, как у дровяной горелки за 200-300 долларов, но у него есть несколько замечательных функций при горелке за 58 долларов.

Шкала настройки нагрева варьируется от 1 до 10. Поставляется с одной палочкой и подставкой с зажимом. Подставка компактно спрятана снизу, вы ее снимаете и вставляете в прорезь сбоку. Затем он удерживает вашу палочку на месте и дает вам место, где можно подержать ее, когда жарко. Он предлагает так много в отличном месте и является моим любимым вариантом из 5 лучших комплектов для сжигания дров в бюджетном списке.

Смотрите обзор на YouTube!

• Отличная цена!
• Компактный размер
• Самая горячая горелка в этом списке
• Отлично подходит для новичков
• 4 зубца
• 10 ступеней нагрева
• Быстро нагревает и охлаждает

---

Хотите создать персонализированные обожженные изделия из дерева самостоятельно, вместо того, чтобы тратить 50 долларов на обычный предмет декора от крупной компании?

Представьте, что вы можете сделать идеальный знак для установки над камином за небольшую часть стоимости.Или возможность сделать уникальный и продуманный подарок тому человеку, на которого невозможно купить.

59,98 ТОЛЬКО ДЛЯ 29,99 $

Pyrography Pen VS Паяльник

Искусство горения огнем всегда требует использования лучшего инструмента пирографии.

Хотя некоторые люди могут утверждать, что неважно, какой инструмент вы используете, пока вы выполняете свою работу, важно выделить лучшее из того, что вы можете использовать для этого вида творческого искусства.

Общее практическое правило заключается в том, что нужно выбирать инструмент, который прост в использовании, в пределах бюджета, долговечен, легкий и, как правило, гарантирует наилучшие результаты.

Существует множество инструментов для пирографии. Но два самых популярных инструмента, привлекающих внимание многих пирографов, – это ручки для выжигания по дереву и паяльник.

Но вопрос в том, что лучше? Вы бы предпочли паяльнику ручку для пирографии? Или вы бы выбрали паяльник? (См. наши лучшие подборки инструментов для выжигания древесины здесь.)

История

В 1921 году произошел первый и самый успешный прорыв в массовом производстве паяльников.

Раньше художники создавали свои пирографии вручную, нагревая металлический инструмент в огне.

• Затем они часто нагревали металлический инструмент огнем во время работы.
• Нагревание и повторный нагрев инструмента для пирографии сделали процесс довольно утомительным.
• К счастью, ручки для пайки принесли не только удобство, но и облегчение.

Сегодня мы все можем согласиться с тем, что пирография превратилась в интересное искусство после создания самых первых механических инструментов.

Фактически, это сделало горение огнем намного более приятным, чем это было до 1921 года. Создание паяльников открыло двери для новых инструментов.

Многие машины продолжают создаваться, совершенствоваться и модернизироваться сегодня.

Паяльник

Первое, что вам нужно понять, это то, что паяльники никогда не создавались для пирографии. Как следует из названия, инструмент в основном используется для расплавления припоя и соединения нескольких вещей.

И хотя у них есть медные или железные наконечники, они не такие заостренные, как идеальные ручки, используемые для выжигания дров.

Тот факт, что паяльник не предназначен для пирографии, не означает, что вы не можете использовать его для пирографии.

Единственная проблема в том, что они не так эффективны, как ручки для пирографии.

Если вы решите использовать паяльник для пирографии, вы потратите на проект больше времени, чем необходимо.

• Паяльники не помогут выполнить детальную и сложную работу.
• У них не лучшая температура или перо для пирографии.
• Еще один недостаток паяльных ручек – они не могут качественно рисовать контуры или писать четкие слова.

Ручки для пирографии

Ручки для пирографии – это современные инструменты для пирографии, которые как новички, так и профессиональные пирографы используют ежедневно, особенно потому, что они лучше всего подходят для детальной работы.

Большинство из них изготовлены из наконечников из нихромовой проволоки.

Нихром используется, потому что он прочный и не портится от тепла.

Вы можете рассчитывать на то, что кончик нихромовой ручки прослужит намного дольше, независимо от того, как часто вы его нагреваете.

Ручки для пирографии, также известные как горелки с проволочными наконечниками, любят за их гибкость.

Машина не только имеет регулируемую температуру, но и позволяет переключаться между горелками во время работы над проектом.

Ручки для пирографии

позволяют детализировать ваш проект.

Вы можете легко добавлять линии и детализацию штриховки.В отличие от паяльников, горелка для проволоки нагревается всего за несколько минут.

Также требуется очень короткое время, чтобы остыть. Еще одно преимущество ручки для пирографии в том, что ее очень удобно держать.

Заключение

Итак, какой инструмент выбрать между ручкой для пирографии и паяльником?

Мы рекомендуем вам потратить деньги на перо для пирографии, потому что это идеальный инструмент, который действительно хорошо справляется со своей работой.

Ручка для пирографии – это современный инструмент для пирографии, который делает искусство более приятным, чем паяльник.

Лучшие наборы инструментов для выжигания по дереву для всех наборов навыков

Фото: amazon.com

Если вы хотите творчески выразить себя по-новому – чтобы добавить дополнительный штрих в свои проекты или, возможно, начать небольшой ремесленный бизнес – пирография может стать новым выходом для вашего внутреннего художника. Пирография – это искусство письма и / или рисования на дереве, коже и других материалах чрезвычайно горячим металлическим пером, и результаты могут быть весьма впечатляющими.

Чтобы практиковаться в пирографии, купите дровяной инструмент, который лучше всего подходит для ваших нужд.Есть продукты, от автономных инструментов до хорошо укомплектованных наборов, некоторые для начинающих, а некоторые для опытных профессионалов. Это руководство поможет вам разобраться в них и объяснить, почему следующие продукты являются фаворитами среди лучших доступных сегодня инструментов для сжигания древесины.

1. ЛУЧШИЙ В ЦЕЛОМ: TRUArt Stage 1 Набор перьев для пирографии по дереву
2. RUNNER-UP: Walnut Hollow Creative Woodburner Wire Tip Tool
3. ВЫБОР ДЛЯ ОБНОВЛЕНИЯ: TRUArt Stage 2 Dual Pen Professional 60W Tool
4. ДЛЯ БАКА: Инструмент для выжигания по дереву и трафарета
5. НАИЛУЧШИЙ НАБОР: TAMEHOM 96 PCS Wood Burning Kit
6. НАИЛУЧШИЙ ДЛЯ НАЧИНАЮЩИХ: Catnes 97PC Wood Burning Kit
7. НАИЛУЧШИЙ ДЛЯ ПРОМЕЖУТОЧНЫХ ПРОГРАММ: Wattne Набор
8. НАИЛУЧШИЕ ДЛЯ АКЦИЙ: TRUArt Stage 2 Single Pen Professional 60W Tool

Фото: amazon.com

Пирография – это древний вид искусства, который становится все более популярным! Для новичков важно понять несколько вещей об инструментах для сжигания древесины, прежде чем покупать набор. Существует два основных типа инструментов, которые предлагают разные уровни простоты использования и уровень детализации, поэтому стоит выбрать тот, который соответствует потребностям и возможностям вашего проекта.

Craft Style или Solid Tip

Ручки Craft (также известные как твердые) представляют собой паяльники с твердым латунным наконечником.Им нужно время, чтобы нагреться, но они хорошо держат температуру, что делает их немного более удобными и менее суетливыми, чем некоторые более тонкие инструменты. Вот почему они являются отличным выбором для начинающих, чтобы изучить основы пирографии.

Ручки ремесленного стиля, однако, имеют свои ограничения. Как уже упоминалось, им нужно время, чтобы нагреться и остыть, что может немного замедлить работу. Кроме того, они не позволяют создавать очень мелкие детали, независимо от того, какой наконечник вы используете.

Wire Nib

Для получения более профессиональных результатов ищите дровяной инструмент с проволочным наконечником.Эти проволочные элементы работают как тяжелый латунный наконечник ручной ручки, но с некоторыми дополнительными преимуществами. Поскольку они имеют меньшую массу, они нагреваются намного быстрее, что позволяет практически мгновенно приступить к работе. Они также позволяют повысить уровень детализации замысловатых узоров и рисунков.

Хотя наконечники для проволоки быстро нагреваются, они также быстро охлаждаются. К ним нужно привыкнуть, но как только вы научитесь регулировать температуру, ваша работа станет проще.

Фото: amazon.com

Выбор лучшего дровяного инструмента – это больше, чем выбор между стилем ручной работы и проволочным наконечником. Обдумайте проекты и материалы, а также то, насколько гибкость и удобство вам подойдут. При покупке новой ручки для выжигания древесины помните о следующих моментах.

Тип древесины

Порода и тип древесины, на которой вы сжигаете, оказывают значительное влияние на конечный продукт. Хотя некоторые породы могут быть более доступными, чем другие, вам следует выбирать древесину с правильной текстурой и текстурой.Для пирографии древесина с небольшими плотными порами и гладкой поверхностью дает превосходные результаты. Используйте относительно мягкую древесину, которая легко горит. Береза, ольха, бук, проба, сосна и красное дерево хорошо подойдут и различаются по доступности. И наоборот, дуб, орех и гикори могут быть слишком твердыми и зернистыми для качественной работы. Тем не менее, если вы решите сжигать сложные леса, используйте дровяной инструмент с проволочным наконечником, чтобы вам было легче управлять температурой. Возможно, вы захотите обработать древесину морилкой, чтобы получить определенный оттенок или позаботиться о горении.

Типы наконечников

Оба стиля дровяных инструментов позволяют менять наконечники местами для получения различных результатов. Каждый тип насадки отлично подходит для определенной работы, поэтому вы можете иметь свой ассортимент для своих творений пирографии.

Универсальные наконечники – это рабочие лошадки общего назначения, которые хорошо справляются с обводкой, штриховкой, некоторыми деталями и некоторыми буквами. Для плавных кривых и контуров вы можете обнаружить, что округлый наконечник потока работает, так как он легко проходит по поверхности.Советы по каллиграфии очень хорошо подходят для создания сложного скорописного текста. Есть много других типов советов, которые вы можете собирать по мере того, как ваша работа становится более продвинутой.

Мощность и переменная температура

При покупке дровяного инструмента в большинстве описаний продуктов указывается номинальная мощность. Под мощностью понимается количество энергии, которое может вырабатывать перо, которое связано с температурой, которую может достичь перо. Наиболее эффективные инструменты для сжигания древесины будут иметь номинальную мощность около 60 Вт, но новички, скорее всего, найдут, что инструмент для сжигания древесины мощностью 30 Вт будет им достаточно хорошо служить.

Номинальная мощность относится к температуре, которую инструмент может создать на кончике. Чем выше мощность, тем выше температура. Инструменты с более высокой мощностью могут нагреваться до температуры выше 900 градусов, но не всем материалам требуется 900 градусов на кончике для получения качественного ожога.

Найдите дровяной инструмент с регулируемым температурным диапазоном, чтобы установить идеальную температуру для вашего проекта. Для более твердой и плотной древесины может потребоваться самая высокая температура, в то время как более мягкие материалы (включая кожу) вполне могут справиться с более низкой температурой.

В общем, эти температуры могут колебаться от 500 градусов на нижнем уровне до 900 с лишним градусов на верхнем. Однако не все качественные горелки позволяют выбрать точное значение температуры; вместо этого выберите номинальную мощность, например 15 Вт, 30 Вт или 60 Вт, при этом более высокая мощность выделяет больше всего тепла.

Быстрый нагрев

Инструменты ремесленного типа обычно нагреваются медленнее. Их латунные наконечники имеют большую тепловую массу, для достижения необходимой температуры может потребоваться от пяти до восьми минут.С другой стороны, инструменты с проволочными наконечниками могут быть готовы к работе менее чем за минуту. Их концы проводов представляют собой просто нагревательные элементы, и электрический заряд может проходить через них очень быстро. Для скорости и удобства проволочные наконечники – лучший вариант.

Комфорт

То, что вам комфортно при занятиях пирографией, может измениться по мере повышения вашего уровня навыков. Новичкам может показаться, что большой толстый инструмент с резиновым покрытием удобен и обеспечивает хороший захват. Эти инструменты могут предотвратить спазмы, позволяя вам потратить много часов на оттачивание своего дела.

Со временем, когда ваша хватка станет более естественной и меньше будет вызывать спазмы, вы можете предпочесть более тонкий инструмент. Это обеспечит немного больше гибкости и ловкости, позволяя обрабатывать мелкие детали с большей элегантностью и плавностью.

Принадлежности

Если вы новичок в сжигании древесины, возможно, вам будет интересно приобрести комплект, в котором есть все принадлежности для начала работы. В эти комплекты входят такие вещи, как подставка для инструментов с губкой для очистки наконечника, плоскогубцы для смены горячих наконечников, трафареты и другие детали, которые помогут вашему творческому пути.

Некоторые комплекты даже поставляются с принадлежностями для пайки, что позволяет вашему дровяному инструменту выполнять двойную функцию как инструмент для ремонта электрооборудования. На самом деле, подставка для паяльника может быть очень полезной при стрижке зубов пирографией, поскольку она обеспечивает безопасное место для хранения горячего инструмента, когда вашей руке нужен перерыв.

Если вы решите приобрести автономный инструмент, вы все равно можете купить набор дополнительных принадлежностей отдельно. Вы также можете купить листы копировальной бумаги, чтобы облегчить процесс переноса рисунка.

Наш лучший выбор

При таком большом количестве продуктов для сжигания древесины выбор подходящего инструмента или набора может показаться сложной задачей. В следующем списке представлены наши фавориты в соответствующих категориях, и он поможет вам выбрать лучший инструмент для сжигания древесины для ваших проектов, уровня квалификации и бюджета.

Фото: amazon.com

Этот набор включает деревянную ручку с твердым наконечником мощностью 30 Вт, стальной трафарет для букв и цифр, подставку для инструментов и пластиковый кейс для переноски для хранения.Он также поставляется с 21 сменным наконечником, включая каллиграфический, желобчатый, точечный, горячий нож и универсальный.

Инструмент для сжигания древесины TRUArt Stage 1 имеет два температурных режима, позволяющих выбирать между 15 Вт для мягких материалов и 30 Вт для более тяжелых пород древесины. Он легкий и имеет удобную нескользящую резиновую ручку, поэтому новички могут заниматься своим ремеслом в течение длительного времени, не утомляясь.

Фото: amazon.com

Инструмент Woodburner с полым наконечником из ореховой проволоки предлагает удобство и возможности в одном наборе.Преобразователь мощности этого инструмента имеет встроенную подставку для инструментов и регулируемый диапазон температур от 600 до 1000 градусов, несмотря на относительно низкую мощность в 12 Вт. Он поставляется с точкой рисования, универсальной точкой затенения, шариковой точкой и закругленной точкой затенения, чтобы охватить большинство задач для начинающих.

Отличительной особенностью фрезы для древесины Walnut Hollow Creative Woodburner является ее быстро заменяемые проволочные наконечники. Используя прилагаемый пинцет, вы можете вытащить горячие точки из инструмента и вставить новые, не ослабляя и не затягивая каких-либо фитингов.

Фото: amazon.com

Набор инструментов Stage 2 Dual Pen Professional 60 Вт от TRUArt представляет собой полный набор проволочных наконечников, который включает 40 наконечников, цифровой блок питания на 60 Вт, двойную подставку для пера и набор файлов и Подбирает для детальной работы. Он также включает в себя набор плоскогубцев и пинцетов, которые позволят вам безопасно менять горячие наконечники.

Цифровой блок питания позволяет вам устанавливать идеальную температуру, делая небольшие корректировки температуры во время работы. Он также питает две отдельные ручки, поэтому вы можете держать два разных наконечника наготове как для сложной, так и для общей работы, не меняя наконечники.

Фото: amazon.com

В этот комплект входит простая ручная ручка для выжигания по дереву мощностью 25 Вт с основным переключателем включения / выключения и может нагреваться до 750 градусов. Это позволяет новичкам приступить к работе, не беспокоясь о настройках температуры.

Деревянный инструмент Plaid имеет резиновую ручку для удобного захвата и металлическую подставку для хранения ручки во время перерыва. Поставляется с двумя насадками для вырезания трафаретов и четырьмя насадками для пирографии, а также пластиковым футляром для их хранения.

Фото: amazon.com

Этот набор из 96 предметов от TAMEHOM включает ручку ремесленного типа мощностью 60 Вт с переключателем включения / выключения и ручкой температуры, которая регулируется между 392 и 842 градусами, охватывая большинство материалов. Ручка имеет удобную резиновую ручку и металлическую подставку для безопасного хранения во время перерывов.

В этом наборе 58 наконечников, включая универсальные, каллиграфические и детализированные, а также наконечники для пайки и горячего ножа. В этот набор TAMEHOM также входят трафареты и копировальная бумага для переноса ваших эскизов на дерево, а также цветные карандаши, чтобы оживить ваше искусство.

Фото: amazon.com

Комплект для сжигания древесины из 97 предметов от Catnes поставляется с ручным дровяным инструментом с твердым наконечником мощностью 60 Вт. Он очень быстро нагревается и имеет регулируемую температуру от 392 до 842 градусов, а также переключатель включения / выключения для безопасности. Резиновая рукоятка обеспечивает комфорт, пока вы изучаете основы выжигания древесины, а металлическая подставка надежно удерживает инструмент во время перерывов.

В этот набор входит 54 наконечника, включая каллиграфические, универсальные и проточные, а также наконечники для пайки и горячий нож.Для начала есть цветные карандаши, трафареты и даже пустые деревянные квадраты.

Фото: amazon.com

По мере того, как ваши навыки пирографии улучшаются, вы можете быть готовы к использованию этого улучшенного набора для выжигания древесины от Wattne. В комплект входят два дровяных инструмента мощностью 60 Вт, что позволяет безопасно переключаться между двумя наконечниками без простоев и риска ожога.

Цифровой преобразователь мощности настраивается на температуру до 1292 градусов, обеспечивая достаточное количество тепла для любого материала.Профессиональные наконечники для проволоки быстро нагреваются, а цифровой преобразователь позволяет быстро вносить изменения, ускоряя рабочий процесс. Поставляется с двумя отдельными подставками, а также отверткой для смены перьев.

Фото: amazon.com

Если вы ищете инструмент для выжигания древесины профессионального уровня, обратите внимание на инструмент TRUArt Stage 2 Single Pen Professional 60 Вт. Этот инструмент в виде наконечника на 60 Вт оснащен цифровым преобразователем мощности, который можно настроить на идеальную температуру для широкого диапазона материалов.

Это профессиональная ручка с тонкой ручкой с резиновым покрытием. Он также легкий, что снижает нагрузку на запястье. Смена наконечников выполняется быстро и легко, так как наконечники быстро остывают, а резьбовые соединения легко ослабить и затянуть с помощью прилагаемых плоскогубцев и пинцетов. Вы можете выбрать один из 40 насадок, и все будет храниться в сумке для переноски.

Теперь, когда у вас есть некоторый опыт работы с некоторыми инструментами для выжигания древесины, вам может понадобиться дополнительная информация. Ознакомьтесь с ответами на некоторые часто задаваемые вопросы об инструментах для сжигания древесины.Если у вас остались вопросы, обратитесь к производителю инструмента, чтобы поговорить со службой поддержки.

В. Как пользоваться дровяным инструментом?

Использование дровяного инструмента требует некоторой практики, но на самом деле процесс прост. Подключите инструмент к электрической розетке, включите его и отрегулируйте температуру, позволяя ему нагреться (это может занять до восьми минут). Затем, держа инструмент за резиновую рукоятку, медленно проведите наконечником по поверхности дерева или другого материала, позволяя наконечнику прожечь ваш рисунок.

В. Как уберечь кончики пера от загрязнения?

Наконечники не испачкаются, но можно очистить от нагара. В некоторых наборах есть губки, которые можно смочить и использовать для чистки кончика. Вы также можете провести наконечником по куску мелкой наждачной бумаги, чтобы удалить нагар.

В. Можно ли использовать дровяной инструмент для обработки кожи?

Дровяные инструменты отлично работают с кожей. Если вы работаете с куском свежей кожи растительного дубления, для достижения идеальных результатов установите преобразователь на низкое значение.

Обзор 7 применений паяльника и паяльной станции RYOBI

Этот пост спонсируется The Home Depot.

Паяльники – очень ценный инструмент для дома. Этот инструмент широко использовался для выполнения электромонтажных работ, но он имеет гораздо больше применений в других областях, и вы можете найти его удобным для определенных применений в доме.

Здесь, в нашем доме, мой муж и мой сын – профессионалы в области пайки. Mister
обычно работает со звуковым оборудованием, и, конечно же, для ремонта всех этих поврежденных кабелей требуется паяльник.
Мой сын-подросток – компьютерный гуру, и я много раз видел, как он схватился за паяльник, работая с печатными платами.
* Этот пост содержит партнерские ссылки.

• Вы можете контролировать и поддерживать желаемую температуру от 400 до 900 градусов по Фаренгейту.

• Гибридная технология обеспечивает неограниченное время работы. Вы можете использовать ту же аккумуляторную платформу ONE +, что и большинство других инструментов Ryobi, или вы можете использовать удлинитель для его питания!

• Светодиодный индикатор показывает, когда наконечник горячий.

• Поставляется с подставкой для утюга для безопасного и удобного хранения.

Что ж, паяльная станция RYOBI имела большой успех у двух «техников» в нашем доме. И, как я уже говорил ранее, вот несколько других, менее известных применений такого простого, но эффективного, как паяльник:

Платы

Ну да. Очевидный, о котором вы все знаете, об использовании паяльников для изготовления печатных плат.Это наиболее популярное применение паяльников, когда между двумя проводами выполняется соединение, прижимая их и создавая соединение.

Искусство и ремесла

Паяльники и припой можно использовать и в художественных целях. Наиболее примечательным является создание витражей. С помощью куска цветного стекла простой паяльник может соединить эти кусочки вместе, чтобы получилось ваше собственное изделие.

Ремонт сантехники

С помощью паяльника можно быстро отремонтировать медные и различные другие типы металлических труб.Для ремонта можно использовать бессвинцовый припой, в то же время делая трубу безопасной для повседневного использования. Вдобавок ко всему, вам даже не нужно будет ремонтировать в последнюю минуту, чтобы вынуть паяльник, его можно использовать для столь же легкого соединения труб.

Электромонтажные работы

Из-за проводящей природы припоя паяльник может оказаться полезным при выполнении электромонтажных работ. Вы можете использовать паяльник для подключения проводов к панелям управления или другим соединенным проводам по всему дому.

Авторемонт

К настоящему моменту вы уже наверняка можете сказать, что припой – очень сильная вещь, и его даже можно использовать для различных видов ремонта автомобилей! Любые соединения, которые могут быть плохо закреплены в автомобиле, можно легко затянуть с помощью вашего ручного паяльника, а также можно соединить разные листы металла вместе.

Ювелирные изделия

Паяльники также широко используются ювелирами.Они используются для соединения различных украшений в единое целое. Вы можете использовать свой собственный паяльник после ознакомления с методами эффективного ремонта или даже создания некоторых собственных украшений.

Дровяное
Да, вы также можете использовать паяльник в качестве инструмента для выжигания древесины, особенно если вы можете поменять наконечники.

У этой маленькой удобной машинки должно быть еще много применений. Если вы знаете что-то еще, дайте мне знать об этом в разделе комментариев ниже.

Я подтверждаю, что The Home Depot сотрудничает со мной для участия в рекламной программе, описанной выше («Программа»). В рамках программы я получаю компенсацию в виде продуктов и услуг с целью продвижения The Home Depot. Все высказанные мнения и переживания – мои собственные слова. Мой пост соответствует Этическому кодексу Ассоциации маркетинга из уст в уста (WOMMA) и применимым руководящим принципам Федеральной торговой комиссии.

* Этот пост содержит партнерские ссылки.

ПОДОБНЫЕ СТАТЬИ

.
