Назначение теодолитной съемки: 14.Сущность теодолитной съёмки, применяемые приборы

14.Сущность теодолитной съёмки, применяемые приборы

Теодолитная (горизонтальная) съемка является съемкой ситуацион­ной, при которой горизонтальные углы измеряют теодолитом, а горизон­тальные проекции расстояний различными мерными приборами (земле­мерными лентами и рулетками, оптическими и электронными дальноме­рами). Превышения между точками местности при этом не определяют, поэтому теодолитная съемка является частным случаем тахеометриче­ской съемки.

Теодолитные съемки используют для подготовки ситуационных пла­нов местности и цифровых ситуационных моделей местности (ЦММ), а также для обновления (внесение ситуационных изменений) топографи­ческих карт и электронных карт (ЭК).

В практике изысканий объектов строительства теодолитные съемки наиболее часто применяют для получения ситуационных планов и ЦММ в масштабах 1:2000, 1:5000 и в отдельных случаях 1:10 000.

В практике изысканий линейных инженерных сооружений (автомо­бильных, лесовозных дорог, оросительных систем и т.

д.) теодолитную съемку применяют при трассировании путем вешения линий, измерения углов поворота трассы, разбивки пикетажа и съемки притрассовой полосы.

При изысканиях площадных объектов (мостовых переходов, транс­портных развязок движения в разных уровнях, строительных площадок, аэродромов и т.д) теодолитные съемки выполняют для получения ситуа­ционных планов для рассмотрения принципиальных вариантов инженер­ных решений (выбор створа мостового перехода, рассмотрение возмож­ных вариантов схем транспортных развязок движения в разных уровнях, вариантов размещения сооружений аэродромов, зданий и сооружении аэродромной службы, строительных площадок и т. д.).

Используемые приборы и инструменты:

–теодолит (2Т30) со штативом и буссолью (Буссоль – прибор для определения магнитных азимутов и румбов в виде круглой коробки, в центре которой на шпиле насажена маленькая игла).

–20м. стальная мерная лента со шпильками

–2-3 вехи

–5-6 кольев

–эккер – прибор для определения углов под 90.

–эклиметр – прибор для оценки углов наклона сторон теодолитного хода.

–полевой журнал теодолитного хода

листок для абриса

Этапы теодолитной съемки: –подготовительный

–полевой

рекогносцировка участка

съемочное геодезическое обоснование

привязка к пунктам гос

съемка ситуации

– камеральный

3.1 матем обработка данных геодезических измерений

3.2 чертежные работы

Подготовительный этап: на этом этапе производится детальное изучение справочно-картографического материала по участку съемки. Выявляется наличие пунктов гос, оценивается категория сложности участка, комплектуется бригада геодезистов, составляется план поверочных работ. Данный этап завершается составлением и утверждением плана производства геодезических работ.

Рекогносцировка – детальный осмотр участка съемки, в процессе которого выявляется фактическое наличие пунктов гос, изменения на участке после последней съемки. Окончательно утверждается категория сложности участка.

Производство съемочного геодезического обоснования

Съемочное геодезическое обоснование производится путем проложения теодолитных ходов: замкнутых, разомкнутых, диагональных и т.д.

С каждой вершины должно быть видно не менее двух соседних вершин.

Прокладка теодолитных ходов включает в себя вешение линий, из­мерение горизонтальных углов, измерение горизонтальных проекций длин линий.

Вешение линий осуществляют с помощью теодолита. При длинных прямых назначают дополнительные съемочные точки, с которых осуще­ствляют продление створа. Вынос дополнительных съемочных точек при продлении стороны теодолитного хода для устранения влияния коллима­ционной погрешности осуществляют переводом трубы через зенит при двух положениях круга теодолита (КЛ и КП).

Горизонтальные углы теодолитных ходов, вправо по ходу лежащие, измеряют полным приемом. Теодолит над съемочной точкой центрируют с точностью ±0,5 см. Предельная допустимая погрешность измерения од­ного угла съемочного обоснования не должна быть больше ±1,5′, а для те­одолитных ходов вдоль трасс инженерных сооружений (например, авто­мобильных дорог) – не больше ±3′.

Измерение длин линий осуществляют с использованием землемер­ных лент и рулеток, оптических дальномеров и светодальномеров, а так­же приемников систем спутниковой навигации «GPS».

Стороны съемочного обоснования измеряют дважды с относитель­ной погрешностью 1:2000. Длины теодолитных сторон вдоль трасс ли­нейных сооружений измеряют один раз с относительной погрешностью 1:1000. Однако для исключения грубых ошибок второй раз расстояния измеряют еще раз нитяным дальномером с относительной погрешностью 1:300 и периодически привязывают трассу к пунктам государственной геодезической сети. При измерениях линий землемерными лентами и ру­летками и углах наклона измеряемых линий более 2° определяют гори­зонтальные проекции измеренных

расстояний по формуле (d = AC – горизонтальная проекция наклонной линии D=AB, v – угол наклона линии АВ к горизонту) или вво­дят поправки при измерениях по формуле , т. е. смещают ленту или рулетку вперед на величину поправки.

Эклиметром оценивают угол наклона, если v>1⁰30’ то точно измерен угол.

Все данные измерений вносятся а полевой журнал теодолитной съемки

Привязка к пунктам ГОС позволяет решать две задачи: определить координаты вершин теодолитного хода в общей системе координат и выполнить функцию контроля качества проведенных измерений. Схема привязки может быть различной, и также вносится в полевой журнал.

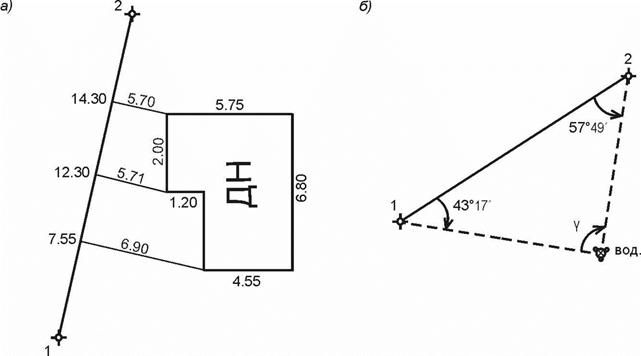

Съемку подробностей ситуации осуществляют в зависимости от тре­буемого масштаба съемки с шагом снимаемых точек от 10 до 100 м, одна­ко при этом фиксируют все изломы контурных линий (например, углы зданий, домов, изгородей, линий электропередач и т.д.).

Все данные о съемке ситуации вносятся в абрис

Абрис – схематический чертеж на котором изображено взаимное расположение объектов на участке, измеренные углы и расстояния.

После завершения второго этапа составляется

полевые документы теодолитной съемки: полевой журнал теодолитной съемки и абрис.

Тема 2.3. Теодолитная съёмка — КиберПедия

Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: Проблема типологии научных революций: Глобальные научные революции и типы научной рациональности… Отражение на счетах бухгалтерского учета процесса приобретения: Процесс заготовления представляет систему экономических событий, включающих приобретение организацией у поставщиков сырья… Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного… Интересное: Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является… Как мы говорим и как мы слушаем: общение можно сравнить с огромным зонтиком, под которым скрыто все… Берегоукрепление оползневых склонов: На прибрежных склонах основной причиной развития оползневых процессов является подмыв водами рек естественных склонов. .. Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

Студент должен уметь: – провести поверки и юстировки теодолита; – измерять горизонтальные и вертикальные углы; – вычислять координаты точек съёмочного обоснования; – составлять и вычерчивать горизонтальный план по материалам теодолитной съёмки; знать: – технологические схемы теодолитной съёмки; – теодолиты, их назначение, поверку, юстировку, приведение в рабочее состояние; – измерение углов; – камеральные работы при теодолитной съёмке. Область применения и технологическая схема теодолитной съёмки. Назначение и устройство теодолита. Приведение теодолита в рабочее положение. Поверки теодолита. Измерение горизонтальных углов и азимутов линий. Виды теодолитных ходов. Привязка к геодезическим пунктам. Погрешности измерения углов и способы их снижения. Полевые работы при теодолитной съёмке. Системы координат, применяемые в геодезии. Камеральные работы при теодолитной съёмке: вычисление координат вершин теодолитных ходов, составление плана участка местности. Литература Основная (1), с.97 – 133; (2), с. 89 – 122. Дополнительная (8), с. 61 – 104, 159 – 162, 164 – 177, 185 – 199; (9), с. 82 – 97, 125 – 149, 163 – 165. 169 – 190; (10), с. 6-7, 46 – 62, 93 – 103, 107 – 112, 122 – 126. Методические указания При создании геодезической основы лесоустроительных планшетов, съёмке окружной границы лесного массива, восстановлении границ, съёмке участков под застройку или организацию нижних складов, т. е. там, где требуется более высокая точность геодезических работ, применяют теодолитную съёмку. Изучение этой темы также позволит Вам приобрести уверенность в работе с планами. Разбирая по учебнику устройство теодолита и работу с ним, при имеющейся возможности познакомьтесь с теодолитом в натуре. Посмотрите в своём конспекте решение основных геодезических задач в теме 2. Ответьте на вопросы учебника на с. 132 и решите задачи для самоконтроля. Задачи для самоконтроля 1. Определите угловую невязку замкнутого теодолитного хода, если измерены внутренние углы: β1 = 121º 27,0´; β2 = 90º 07,5´; β3 = 135º 49,0´; β4 = 84º 10,5´; β5 = 108º 27,0´. Распределите угловую невязку и вычислите исправленные углы. Ответы данной и последующих задач запишите в виде таблицы (см. «Ведомость вычисления координат»). 2. Вычислите дирекционные углы всех сторон полигона, если дирекционный угол линии 1-2 (a1-2 = 335º 24´), внутренние исправленные углы равны углам из 1-ой задачи. Переведите дирекционные углы в румбы. 3. Вычислите приращения координат точек полигона, горизонтальные проложения сторон: S1-2 =231,30; S2-3 = 200,40; S3-4 =241,00; S4-5 = 263,40; S5-1 = 201,60. Румбы сторон возьмите из 2-ой задачи. 4. Определите невязки в приращениях координат замкнутого хода из 3-ей задачи, затем по ним абсолютную линейку невязки и относительную. 5. Распределите невязки в приращениях координат с обратным знаком и пропорционально длинам сторон на основании данных задач 3-4. Вычислите исправленные приращения координат. Суммы их отдельно по осям должны быть равны нулю. 6. Вычислите координаты точек, приняв координаты первой точки X1 = + 500,00 м; Y1 = + 500,00 м, а исправленные приращения координат из 5-й задачи. 7. Составьте по вычисленным в 6-й задаче координатам план в масштабе 1:5000, проверяя накладку точек по совпадению горизонтальных проложений между ними. Тема 2.4. Определение площадей Студент должен уметь: – определять площади графическим и механическим способами; знать: – способы определения площадей. Графический, механический и аналитический способы определения площадей. Увязка площадей. Порядок вычисления площадей планшета, квартала, выдела. Литература Основная (1), с.133 – 142; (2), с. 58 – 66. Дополнительная (8), с. 199 – 213; (9), с.193 – 201; (10) с. 74 – 81; 126 – 129.   Методические указания Освоив все способы определения площади, Вы будете иметь возможность в конкретном случае выбрать подходящий, обеспечивающий заданную точность. Во многих случаях площадь участка местности, имеющего неправильную форму, удобно определять с помощью плана этого участка. При этом надо иметь в виду, что нас интересует не площадь плана в см2, а площадь участка местности в м2, т. е. надо грамотно использовать масштаб плана. Если Вы ведёте расчёт площади геометрическим способом в метрах местности, то необходимо размеры треугольника, взятые с плана, сразу перевести по масштабу плана в размеры его на местности. Рекомендуют в расчёте использовать измеренные на местности стороны участка, размер которых определён более точно, чем даёт измерение по плану. Если же расчёты площади ведёте в сантиметрах плана, то не путайте 1 см и 1 см2 при переводе площади плана в соответствующую ей площадь местности по масштабу. Так в масштабе 1:20000 1 см плана содержит 200 м местности; а площадь 1 см2 плана содержит на местности площадь размером 200×200 м, т.е. 40000 м2 или 4 га. Решите в конспекте задачи для самоконтроля, приведённые в этой теме. Работу планиметром, если нет возможности освоить её дома, освоите на сессии. Задачи для самоконтроля 1. Сколько га в 1 см2 плана, если масштаб его 1:5000? 2. Участок имеет форму треугольника, у которого основание на плане 4 см, а высота 6 см. Масштаб плана 1:2000. Сначала определите площадь плана в см2 и переведите в м2 местности по масштабу. Затем, переведя размеры треугольника в метры местности по масштабу, определите сразу площадь участка.   УЧЕБНОЕ ЗАДАНИЕ № 2 Раздел 3. ВЕРТИКАЛЬНЫЕ СЪЁМКИ Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого… Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства… Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ – конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой…

ПРОЦЕДУРА ОБСЛЕДОВАНИЯ ТЕОДОЛИТОМ – ЧАСТИ, ПРИМЕНЕНИЕ, ИЗМЕРЕНИЕ

9 октября 2022 г. 12 июня 2020 г.

Процедура съемки теодолитом   является наиболее точным теодолитом, используемым для измерения горизонтальных и вертикальных углов. Он состоит из телескопа, чтобы видеть удаленные объекты. Телескоп имеет два различных движения, одно в горизонтальной плоскости, а другое в вертикальной плоскости.



Горизонтальный угол измеряется на градуированной горизонтальной окружности с помощью двух нониусов. Его также можно использовать для различных других целей, таких как прокладка горизонтальных углов, расположение точек на линии, продление процедуры теодолитной съемки линий, создание сеток, определение перепадов высот и т. д.

ПРОЦЕДУРА ОБСЛЕДОВАНИЯ ТЕОДОЛИТОМ



Содержание

1. Опорные винты (установочный винт)
2. Отвес
3. Нижняя пластина
4. Верхняя пластина
5. Уровень духа
6. Компас
7. Телескоп
8. Вертикальный круг
9. Зажимной винт вертикального круга
10. Зажимной винт нижней пластины
11. Тангенциальный винт нижней пластины
12. Зажимной винт верхней пластины
13. Винт касания верхней пластины
14. Штатив

ИСПОЛЬЗОВАНИЕ ТЕОДОЛИТА?

• Для разграничения границ участка и существующих строений на любом этапе работ.
• Для линии, выходящей из стены комплекса, ограждающей стены, садовой стены, электрического столба и т. д., чтобы поддерживать прямую линию на всем протяжении.
• Для движения по прямой, где наблюдаются значительные препятствия в виде хибар, нагромождений земли, деревьев и т.п.
• Для отводки в глубоком подвале, где невозможно провести отвес с помощью отвеса.
• Для линейного выхода и установки в здании.
• Разметка ряда зданий в проектных помещениях.
• Разметка центров колонн с лицевой стороны зданий.
• Для поддержания вертикального фасада здания, если высота значительно больше.



КАК ПОЛЬЗОВАТЬСЯ ТЕОДОЛИТОМ?

1. Сначала ознакомьтесь со всеми частями теодолита.
2. Знайте и выполняйте все процедуры регулировки и операций.
3. Заранее спланируйте всю работу, чтобы упростить все действия, свести к минимуму операции и повысить точность работы.
4. Не перетягивайте винты.

Транзит теодолит и его части

Регулировка теодолита?

Теодолит имеет два вида регулировки.

1. Временная настройка-> Выполняется инженером или пользователем.
2. Постоянная регулировка – Выполняется техником-механиком.



1. ВРЕМЕННАЯ РЕГУЛИРОВКА

Временные настройки – это настройки, которые необходимо выполнять каждый раз при настройке прибора. Прежде чем снимать какие-либо показания. Временные настройки теодолита

• Настройка теодолита.
• Теодолит Нивелир.
• Фокусировка окуляра и объектива.



2. ПОСТОЯННАЯ РЕГУЛИРОВКА



Постоянные настройки – это те, которые устанавливают фиксированные отношения между основными линиями инструмента. После корректировки постоянных настроек они сохраняются в течение длительного периода времени.



Постоянные регулировки

• Вертикальная ось
• Ось плоского уровня
• Линия коллимации или линия визирования
• Горизонтальная ось
• Пузырьковая линия или уровень высоты

ИЗМЕРЕНИЕ ВЕРТИКАЛЬНОГО И ГОРИЗОНТАЛЬНОГО УГЛА С ПОМОЩЬЮ ТЕОДОЛИТА

НАСТРОЙКА ТЕОДОЛИТА?

1. Сделать станцию ​​проволочным гвоздем, М.С. стержень, масляная краска на столбе и т.д.
2. Установите треногу над станцией примерно за подвесной отвес.
3. Закрепите теодолит над штативом.
4. Прикрепите отвес к инструменту.
5. Плавно ослабьте нижний зажимной винт и убедитесь, что теодолит опирается на нижнюю пластину и не эксцентричен по вертикальной оси.
6. Отрегулируйте штатив, перемещая каждую ножку по радиусу и по окружности так, чтобы отвес находился точно над отметкой станции и примерно выровняли инструмент с помощью встроенного спирта рычага l.
7. При перемещении ножек следите за тем, чтобы уровень плиты не подвергался серьезному воздействию.
8. Теодолитная съемка Нивелирование прибора с помощью ножек штатива, как объяснялось вначале, экономит время.
9. Как только отвес окажется точно в центре станции, выровняйте инструмент, как описано выше.
10. После удовлетворительного выравнивания инструмента. посмотреть в нижний глаз зрительной трубы, есть ли рис. № 17.3 Настройка теодолита. центр станции точно совпадает с перекрестием нижнего телескопа.
11. Если центр станции не совпадает с перекрестием, ослабьте нижний зажим и отпустите инструмент, чтобы он двигался вправо/влево/по окружности и двигался соответствующим образом, чтобы перекрестие точно совпадало с центром станции.
12. Затяните нижний зажим и проверьте прочность инструмента.
13. Еще раз проверьте выравнивание инструмента и еще раз подтвердите центрирование станции.
14. Сделайте перекрестие различимым, сосредоточив внимание на фигуре.
15. Установите нижнюю и верхнюю верньерные пластины, а именно A и B, на ноль.

Теперь ваш теодолит готов к работе

Процедура для измерения горизонтального угла и проецирования линии в обзоре теодолита?

1. Направьте зрительную трубу на объект и с помощью окуляра совместите изображение объекта с вертикальными ворсинками диафрагмы.
2. Для незначительного горизонтального перемещения используйте тангенциальный винт и установите линию соответствующим образом.
3. Посмотрите на перемещение по вертикали с помощью вертикального зажимного винта.
4. Теперь, если линия должна быть проецирована на большую длину, отпустите верхний вертикальный зажимной винт и переместите зрительную трубу по вертикали, как требуется, и возьмите промежуточные точки. Его также можно поворачивать на 180 градусов, чтобы разделить пополам точку, расположенную на другой стороне инструмента.
5. Для получения прямого угла к линии ослабьте верхний винт нониуса, переместите теодолит на 9градусов путем визуального наблюдения за шкалой нониуса. Для точной регулировки используйте тангенциальный винт.
6. Установите линию, взяв промежуточные точки. Эта линия находится под прямым углом к ​​родительской линии. Кроме того, при необходимости зрительную трубу можно повернуть на 180 градусов, чтобы разделить пополам точки, находящиеся на другой стороне инструмента.
7. Таким образом, отпустив винт верхней пластины, поверните телескоп горизонтально и выберите любой горизонтальный угол в любой точке.



измерение горизонтального угла



Данную процедуру установки линий необходимо выполнить во всех необходимых точках. Если обнаружена какая-либо ошибка при замыкании хода, то следует провести повторную проверку, т. к. ошибка значительна. После завершения траверсы погрешность не должна превышать 0,5 мм в любой точке.



После использования бережно храните теодолит в коробке во избежание повреждений.



КАК ИЗМЕРИТЬ ВЕРТИКАЛЬНЫЙ УГОЛ ПРИ ТЕОДОЛИТНОЙ СЪЕМКЕ?

Вертикальный угол — это угол между наклонной линией взгляда и горизонтальной плоскостью. Поскольку вертикальный угол к точке измеряется от горизонтальной плоскости, проходящей через горизонтальную ось инструмента, он может быть углом возвышения или углом наклона в зависимости от точки, как над, так и под горизонтальной плоскостью.



1. ДЛЯ ИЗМЕРЕНИЙ ВЕРТИКАЛЬНОГО УГЛА ОБЪЕКТА «А» НА СТАНЦИИ «0»

• Точно настройте прибор относительно пузырька высоты.
• Установите ноль вертикали над «0» и выровняйте его по нониусу точно по нониуму вертикального круга с помощью зажима вертикального круга и винта касания.
• Переместите пузырьковый уровень высоты в центр Fun с помощью зажимных винтов. Таким образом, линия коллимации делается совершенно горизонтальной, а нониус показывает ноль.
• Ослабьте зажим вертикального круга и направьте. Наведите телескоп на объект А и, когда он будет приблизительно виден, зажмите вертикальный круг и точно разделите А пополам, повернув касательный винт.
• Считать оба нониуса. Среднее значение двух показаний дает значение требуемого угла.
• Измените лицевую сторону инструмента и повторите процесс. Среднее значение двух нониусных показаний дает второе значение требуемого угла.

измерение вертикального угла

2. К ИЗМЕРЕНИЮ ВЕРТИКАЛЬНЫХ УГЛОВ МЕЖДУ ДВУМЯ ТОЧКАМИ «A» И «B»

• Разделите «A» пополам, как указано выше, и запишите показания на вертикальном круге.
• Аналогичным образом разделите B. пополам и запишите значение на вертикальном круге
• Сумма или разница этих показаний даст значение угла между А и В.

  РАЗГРАНИЧНАЯ СЪЕМКА С ИСПОЛЬЗОВАНИЕМ ТЕОДОЛИТА?

Демаркация любого участка может быть выполнена теодолитом, который может быть нанесен на чертеже в действительности. Разметку можно провести планшетом или теодолитом. Разметка по теодолиту — самый точный метод, если площадь небольшая, но делать это нужно очень точно.

Для демаркации любого участка любого размера с помощью теодолита необходимо следовать следующей процедуре.

ТЕОДОЛИТ СЪЕМКА РАСЧЕТ

Разметить участок «ПОРСТУВ» и нанести на чертеж.

Установите теодолит в соответствии с данной процедурой на любую точку «А», отмеченную M.S. колышки или разметочный камень. Выберите точку «A» рядом с любым углом графика (P), где максимальные границы могут быть измерены одним рулеткой. Разделите пополам любую точку D’ на другой конец (QR).

Зафиксируйте точку «D» на другом конце границы участка (OR) и в пределах рулетки границы (PQ).

Зажмите нижний винт и возьмите промежуточные точки, такие как AD1, B. AD2 и т. д., на любом расстоянии, подходящем для взятия ближайших ординат на границе PQ.

Точки «В» и «С» на линии AD должны быть выбраны таким образом, чтобы перпендикулярные линии CC3, BB7 проходили почти по границам участка, что будет удобно для определения расстояний по границам.

Точки B и C должны оставаться абсолютно нетронутыми там, где теодолит должен быть перемещен.

Поверните теодолит на 90° и возьмем точку E на границе UV. Возьмите промежуточные точки AE1, AE2.

Переместите и зафиксируйте теодолит в точке «В».

Установите нижнюю и верхнюю шкалы нониуса на ноль и затяните винт верхней пластины.

Точка биссектрисы «А», винт нижней пластины зажима. Правильно разделите точку по касательной винтом.

Контрольная точка «D», пройдя через телескоп.

Ослабьте винт верхней пластины, поверните телескоп на 90 градусов и отметьте точку B7 на границе участка UV.

Взять промежуточные точки (B1, B2, B3) по требованию.

Сдвиньте и установите теодолит на точку «С» и повторите все процедуры так же, как и для точки «В».

Теперь измерьте расстояния между каждой точкой на земле на линиях теодолита AD, AE, BB7, CC3, AE2 – QR2 и запишите на бумаге.

Отметьте точки P1, P2, P3 по границе участка (наугад).

Измерьте расстояние каждой из вышеперечисленных и т. д.) точек от по крайней мере двух точек опорных линий (AD, BB7, CC3 и т. д.), чтобы найти и нарисовать точную точку на чертеже, например, точка P1 находится путем измерения расстояния AP1 и AD1. и Р1 можно зафиксировать на чертеже с помощью компаса с ординатами АР1 и АД1 – ПИ.

Все расстояния постоянных конструкций, таких как столбы, деревья. (при наличии), от базовой линии и второй линии следует отметить для нанесения их на компоновочные чертежи.

Оставить все опорные точки без изменений до окончательного построения и проверки.

Теперь можно рисовать на чертежном листе в подходящем масштабе.

Демаркация с использованием теодолита, расчет теодолитной съемки

ОЧЕНЬ ВАЖНЫЕ ПРИМЕЧАНИЯ



Перед началом выполнения любого нового проекта требуется фактическое разграничение. Изначально. план проекта составляется Архитектором с помощью градостроительного разграничения. Он может отличаться из-за посягательств со стороны Собственников прилегающих земель, существующих построек, новой застройки на участке, такой как колодец, электрический столб и т. д. расположение на этом чертеже, чтобы можно было понять любое препятствие в планируемых зданиях. Фактическую неудачу также можно проверить. препятствия, планировка зданий может быть изменена на начальных этапах, до начала строительных работ.



Фактическую площадь владения также можно проверить и сравнить с площадью, предоставленной городской геодезической службой.



Иногда необходимо изменить весь макет из-за неизбежных изменений в существующем графике.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ПРОВЕДЕНИИ ОБСЛЕДОВАНИЯ ТЕОДОЛИТОМ

1. Для начала проверьте теодолит на его постоянные настройки.
2. В случае выполнения важных работ, таких как установка зданий, станции должны быть отмечены колышками или проволочными гвоздями.
3. Никогда не используйте стальные стержни для важных работ по поиску станций. Всегда сохраняйте жесткость колышка (станции).
4. При большей толщине штифта отметить на нем центр масляной краской в ​​случае металлического штифта, а если используется деревянный штифт, вставить штифт в центр штифта.
5. Аккуратно выполните выравнивание теодолита.
6. Максимальная регулировка для соответствия центра штифта и центра теодолита должна выполняться с помощью регулировок ножек.
7. Для очень точной настройки разделения пополам точных центров промежуточных колышков используйте тангенциальный винт.
8. Прокачка должна быть идеальной с самого начала исследования. Пузырек спиртового уровня всегда должен оставаться в центре во всех положениях при вращении на 360 градусов.
9. После каждого считывания проверяйте уровень прибора.
10. Не перетягивайте винты при использовании теодолита.
11. Не подпускайте к прибору детей и прохожих.
12. Движение отвеса должно быть свободным. Кольцо, к которому крепится отвес, должно иметь свободный ход.
13. Избегайте любых работ с теодолитом при сильном ветре и солнечном свете из-за возможных отклонений в показаниях.
14. При снятии показаний на нониусной шкале глаз должен быть строго перпендикулярен окуляру нониусной шкалы, чтобы показания были точными.
15. Используйте тот же глаз во время теодолитной съемки для снятия показаний.
16. Если для проведения процедуры освидетельствования теодолитом  работ более одного человека, показания должны сниматься одним человеком на протяжении всей работы.
17. Всегда завершайте ход, чтобы обеспечить правильность дневной работы.
18. Всегда используйте стальную рулетку для измерения различных расстояний. Не используйте металлическую ленту.
19. Тетива отвеса должна быть как можно тоньше, а острие отвеса должно быть максимально острым.
20. Всегда накрывайте теодолит легкой тканью, когда он не используется, во время теодолитной съемки.

также прочитайте это

Если вам нравится этот пост Процедура обследования теодолита-детали, использование, измерения, вертикальные, горизонтальные МЕДИА-САЙТЫ ПОДЕЛИТЕСЬ ЭТИМ

Теодолитная съемка | Детали, использование, типы, классификация

Содержание

• Теодолит:
• Классификация теодолита
  • 1) Транзитный теодолит:
  • 2) Не-транзитный теодолит:
  • 3) Vernier Theodolite:
  • 4). 1)Центрирование:
  • 2)Транзит:
  • 3)Поворот:
  • 4)Лицом влево:
  • 5)Лицом вправо:
  • 6)Смена лица:
  • 7)Линия коллимации: 900Axi40 Телескоп:
  • 9) Ось уровня или пузырьковой трубки:
  • 10) Вертикальная и горизонтальная ось:
• Регулировка теодолита:
  • 1) Постоянная корректировка:
  • 2).
    • Телескоп:
    • Ось цапфы:
    • Нониусная рама:
    • Вертикальный круг:
    • Уровни пластин:
    • Стандарты:
    • Винт Верхняя пластина (нониусная пластина 9):
    • 0 0
    • Нижняя пластина (масштабная пластина):
    • Нижний зажимный винт:
    • Штатив:
    • Плеймб Боб:
    • Выравнивающая головка:
    • Клиптный винт:
    • .
    • Две шпинции или оси:
    • ТАНГУАЛЬНЫЙ ВИНТ:
    • ВИНТ:
    • Трибрах:
    • Дух. с подвижным телескопом, используемым для точных измерений горизонтальных и вертикальных углов. Он может полностью вращаться в горизонтальной плоскости, а его телескоп можно поворачивать на 180°. Он считается более точным и быстрым, чем обычная цепная съемка, съемка с помощью компаса или планшета, и обычно используется в инженерных областях для топографической съемки, съемки маршрутов и строительных съемок.

      Классификация теодолитов

      Существует две основных классификации теодолитов;

      1)Транзитный теодолит:

      Если линия визирования зрительной трубы может быть изменена путем поворота зрительной трубы на 180° вокруг оси цапфы в вертикальной плоскости, такой теодолит называется транзитным теодолитом. Этот тип теодолита обычно используется для съемки.

      2) Нетранзитный теодолит:

      Если телескоп теодолита не может вращаться вокруг оси цапфы, он называется нетранзитным теодолитом. Этот тип теодолита в настоящее время устарел.

      Рис. 2: Нетранзитный теодолит.

      3)Нониусный теодолит:

      Нониусный теодолит – тип теодолита, в котором градуированная окружность считывается с помощью нониуса.

      4)Микрометр-теодолит:

      Микрометр-теодолит – это тип теодолита, в котором микрометр предназначен для считывания градуированной окружности.

      Важные термины

      Следующие термины следует помнить при работе с транзитным теодолитом;

      1)Центрирование:

      Это процесс установки теодолита точно над станцией с помощью отвеса.

      2)Транзитный:

      Означает перевернуть зрительную трубу для наведения в противоположном направлении путем поворота зрительной трубы на 180° вокруг горизонтальной оси в вертикальной плоскости. Это также известно как погружение или реверс.

      3)Поворот:

      Процесс поворота зрительной трубы теодолита на 180° вокруг вертикальной оси в горизонтальной плоскости.

      4)Лицо влево:

      При проведении наблюдений, если вертикальный круг прибора находится слева от наблюдателя, говорят, что прибор направлен влево, а показания, снятые в этом положении, называются показаниями «лицом влево».

      5)Лицо вправо:

      Точно так же, когда вертикальный круг присутствует с правой стороны наблюдателя, он называется лицом вправо, а наблюдения называются показаниями лица вправо.

      6)Смена лица:

      Процесс перехода вертикального круга слева направо или наоборот. Это делается путем полного прохождения телескопа, а затем его поворота.

      7) Коллимационная линия:

      Также называется линией визирования и определяется как воображаемая линия, соединяющая точку пересечения перекрестия диафрагмы и оптического центра предметного стекла и ее продолжение.

      Рисунок 3 : Линия коллимации

      8)Ось телескопа:

      Это линия, соединяющая оптический центр объектива и центр окуляра. Он должен быть параллелен линии коллимации.

      Рис. 4: Ось телескопа

      9) Ось уровня или пузырьковой трубки:

      Это прямая линия, касательная к продольному изгибу трубки уровня в центре трубки. Он должен быть перпендикулярен вертикальной оси.

      10) Вертикальная и горизонтальная оси:

      Ось, вокруг которой телескоп вращается в горизонтальной плоскости, называется вертикальной осью, а ось, вокруг которой телескоп вращается в вертикальной плоскости, называется горизонтальной осью. Его также называют осью цапфы.

      Настройка теодолита:

      Ниже приведены два типа настройки теодолита;

      1)Постоянная юстировка:

      Этот тип юстировки важен для точных наблюдений и предназначен для установления соотношения между основными линиями теодолита. Эти корректировки включают в себя;

      1. Регулировка уровня горизонтальной пластины
      2. Юстировка коллимационной линии
      3. Регулировка горизонтальной оси
      4. Регулировка плиты уровня высоты или регулировка уровня зрительной трубы
      5. Регулировка вертикального круга

      2)Временная юстировка:

      Этот тип юстировки выполняется всякий раз, когда прибор настраивается перед проведением наблюдений. Это включает в себя;

      1. Центрирование
      2. Прокачка
      3. Фокусировка

      Компоненты теодолита:

      Важно знать обо всех частях теодолита и их функциях, чтобы свести к минимуму ошибки при съемке. На рис. 5 представлены некоторые компоненты теодолита.

      Рисунок 5: Части теодолита

      Ниже приводится краткое описание компонентов теодолита;

      • Телескоп:

      Телескоп является важной частью теодолита и устанавливается непосредственно на горизонтальной оси (цапфовой оси). Он может вращаться вокруг горизонтальной оси в вертикальной плоскости и используется для просмотра объектов.

      Рис. 6: Схема зрительной трубы теодолита

      • Ось цапфы:

      Ось цапфы — это горизонтальная ось теодолита, вокруг которой вращается зрительная труба.

      Рис. 7: Ось цапфы

      • Рамка нониуса:

      Рама нониуса состоит из двух рычагов; вертикальный рычаг и горизонтальный рычаг. Вертикальное плечо позволяет зафиксировать телескоп на нужном уровне, тогда как горизонтальное плечо полезно для измерения вертикальных углов.

      • Вертикальный круг:

      Нониусный круг представляет собой градуированный круг, жестко закрепленный на оси цапфы зрительной трубы и используемый для измерения вертикальных углов.

      • Уровни пластин:

      Плоские уровни удерживаются верхней пластиной и позволяют телескопу устанавливаться в точном вертикальном положении.

      • Стандарты:

      Стандарты напоминают букву «А» и поэтому также известны как А-образная рама. Они используются для поддержки телескопа и позволяют ему вращаться вокруг вертикальной оси.

      Верхняя пластина соединена с внутренней осью и поддерживает стандарты. Он также используется для регулярного вращения телескопа и эталонов для правильных измерений.

      • Верхний зажимной винт:

      Верхний прижимной винт крепится к верхней пластине вместе с верхним касательным винтом. Он используется для стягивания верхней пластины с нижней пластиной.

      Нижняя пластина или пластина шкалы представляет собой основу всего инструмента, плотно соединенную с узлом штатива. Используется для измерения горизонтальных углов.

      • Нижний зажимной винт:

      Нижний зажимной винт крепится к нижней пластине вместе с нижним касательным винтом. Этот винт используется для плотного крепления нижней пластины к верхней пластине трегера.

      • Штатив:

      Штатив представляет собой прочную рамную подставку, оснащенную стальными башмаками для надежного сцепления с землей. Используется для крепления теодолита.

      • Отвес Боб:

      В самом низу внутренней оси есть крючок для подвешивания отвеса. Целью отвеса является точное центрирование инструмента над отмеченной станцией.

      • Выравнивающая головка:

      Выравнивающая головка разделена на две параллельные треугольные пластины; верхняя пластина трегера и нижняя пластина трегера. Верхняя пластина трегера используется для выравнивания верхней пластины и зрительной трубы, а нижняя пластина трегера используется для соединения теодолита со штативом.

      • Крепежный винт:

      Винт зажима установлен на нижнем конце зажимного рычага и позволяет слегка поворачивать указательный рычаг для регулировки. Он также используется для центрирования пузырька трубки уровня высоты.

      Трубка уровня высоты устанавливается на телескоп и помогает проверить, является ли ось цапфы горизонтальной или нет.

      • Компас:

      Компас крепится к А-образной раме теодолита и помогает определять пеленг.

      • Сменная головка:

      Сдвигающая головка находится под нижней пластиной и используется для центрирования всего инструмента над реперным положением.

      Шпиндели или оси делятся на внутренний шпиндель и внешний шпиндель. Внутренний шпиндель/ось цельный и конический, тогда как внешний шпиндель полый. Обе оси образуют вертикальную ось инструмента.

      • Тангенциальный винт:

      Наряду с зажимными винтами верхней и нижней пластин прилагаются тангенциальные винты, используемые для точного перемещения пластин.

      • Опорный винт:

      Опорные винты превращаются в подставку с помощью шарового шарнира и используются для выравнивания прибора.
