Что нужно для пайки ТОП 20

С проблемой выбора инструментов и аксессуаров для пайки приходится сталкиваться как начинающим, так и опытным мастерам. Можно посмотреть сотню видеообзоров от блогеров Ютуба, сидеть часами на форумах, или же читать отзывы о товарах на сайтах. А можно сэкономить свое драгоценное время и ознакомится с подборкой ТОП-20 самых необходимых товаров для пайки от интернет-магазина Мастерам.

Паяльное оборудование

Паяльник

Паяльник – это основной инструмент, без которого пайка в принципе невозможна.

Сегодня ассортимент паяльников поражает воображение, но среди этого разнообразия можно выделить основные виды:

обычный паяльник;
USB-паяльник;
паяльник с регулировкой температуры;
газовый паяльник.

Обычный паяльник – это хорошо известная всем классика. Основной критерий его выбора – мощность. Для пайки электронных компонентов достаточно обычного паяльника мощностью 25-40 Вт, для бытового использования лучше рассмотреть вариант мощностью 60 Вт. Если же вам нужно паять массивные элементы (толстые провода, листовой металл), тогда стоит задуматься о покупке паяльника мощностью 100 Вт и больше.

USB-паяльник – одна из новинок современного рынка. Его мощности в 8 Вт в большинстве случаев достаточно для всех мелких паяльных работ. Для примера рассмотрим модель Pro’sKit SI-168U.

Его главная “изюминка” в том, что он питается через обычный USB-порт. Поэтому его легко можно зарядить, например, от павербанка. Благодаря этому, USB-паяльник смело можно отнести к классу портативных – его можно брать с собой везде.

Газовый паяльник – еще один девайс из класса портативных паяльников.

В сравнении с USB-паяльником, он отличается гораздо большей мощностью, поэтому больше подходит для «грубой» пайки – пайки проводов, медных трубок, листового металла. Среди дополнительных преимуществ стоит отметить и то, что газовый паяльник можно также использовать как обычную газовую горелку.

Благодаря высокому качеству и комплектации, в наши дни самой популярной моделью газового паяльника считается Goot GP-510SET.

Паяльник с регулировкой температуры – в сравнении с обычным паяльником, более универсальный инструмент. Благодаря мощности в 70 Вт и регулировке температуры, отлично подходит как для бессвинцовой пайки, так и для пайки обычным свинцовым припоем. Ассортимент паяльников с регулировкой температуры довольно широкий – от бюджетных моделей до профессиональных.

Среди профессиональных хотелось бы выделить японский паяльник GOOT PX-201. Он отличается высоким качеством и большим выбором сменных жал, что делает его хорошей альтернативой паяльной станции.

Паяльная станция

Паяльная станция – незаменимый инструмент для профессиональной пайки и ремонта электроники. В основном паяльные станции имеют гальваническую развязку, что обеспечивает дополнительную безопасность во время пайки. Также, в сравнении с обычным паяльником, паяльная станция позволяет более точно регулировать температуру нагрева жала. Паяльные станции условно можно разделить на 2 типа:

Обычные контактные паяльные станции состоят из блока управление и собственно самого паяльника. Львиная доля паяльных станций приходится на станции с паяльниками мощностью 50 Вт с жалами HAKKO 900М. В основном они подходят для большинства паяльных работ по электронике. Но для пайки бессвинцовым припоем они не годятся. Для этого лучше использовать паяльные станции с жалами HAKKO T12 и индукционные паяльные станции, которые отличаются большей мощностью (от 60 до 90 Вт) и быстрым нагревом жала.

Термовоздушные паяльные станции – универсальный ремонтный комплекс для электроники. Наподобие обычных паяльных станций, модели термовоздушных отличаются мощностью. Но благодаря наличию термофена, их функционал намного шире – от обычной пайки до пайки микросхем. Особенно хотелось бы выделить паяльные станции от производителя Accta, которые отличаются надежностью, точной регулировкой температуры и компактными размерами.

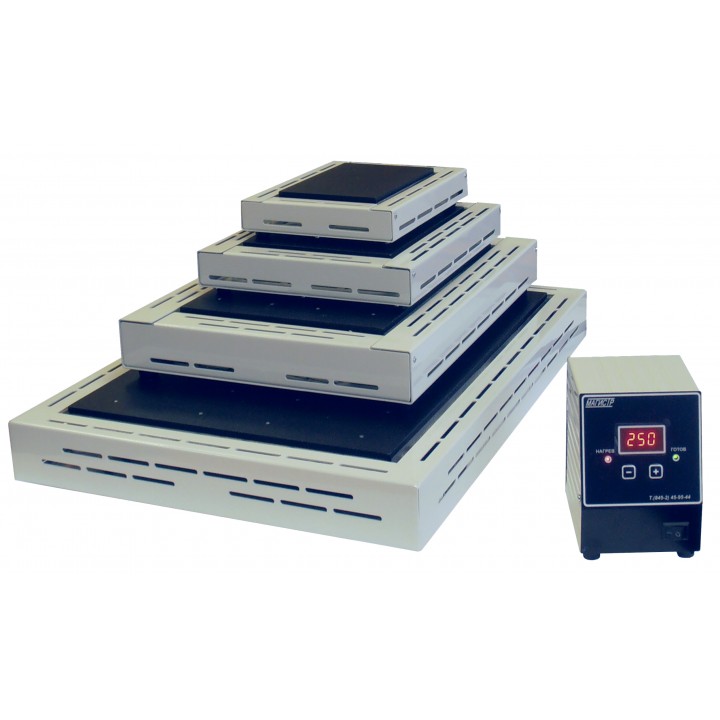

Преднагреватель плат

Чтобы обеспечить равномерное нагревание платы, во время выпаивания микросхем, используют преднагреватели плат. Если же для этого использовать только термофен, то можно столкнуться с проблемой перегревания микросхемы и соседних с ней элементов на плате. Также, при использовании термофена, есть большая вероятность того, что плата деформируется.

Преднагреватели бывают двух типов:

термовоздушные;
инфракрасные.

Инфракрасные преднагреватели лучше, поскольку обеспечивают равномерный и стабильный прогрев платы. Также существуют комбинированные варианты, например, AOYUE Int866. Благодаря наличию нижнего подогрева, паяльника и термофена, эту модель можно смело рассматривать как ремонтный комплекс для мелкой электроники.

Вспомогательное оборудование

Подставка для паяльника

Правильно подобранная подставка для паяльника – залог комфортной пайки, которая доставит удовольствие, и не испортит нервы. В целом, выбирая подставку, нужно учитывать габариты паяльника и его вес. Тем не менее, можно найти достаточно много универсальных вариантов, таких как, например, Pro’sKit 1PK-362D. Такая модель подойдет практически для всех паяльников. У этой подставки хорошее сочетание габаритов и веса, а также доступна плавная регулировка угла наклона.

Держатель для плат (3 рука)

Еще один важный инструмент для пайки мелких деталей – держатель для плат, или же третья рука. С помощью шарнирных фиксаторов можно зафиксировать предмет пайки практически в любом положении и под любым углом. Кроме шарнирных фиксаторов, держатели для плат часто дополнительно комплектуются увеличительной линзой или подставкой для паяльника. Но бывают также варианты “все в одном”, как, например, Pro’sKit SN-396.

Монтажный силиконовый коврик

Монтажный силиконовый коврик просто незаменим для пайки, демонтажа и ремонта электронных устройств. Он изготовлен из термоустойчивого силикона, поэтому можно не бояться прожечь его паяльником. Благодаря антискользящей поверхности монтажного коврика, на нем легко можно ремонтировать платы электронных девайсов. А специальные ячейки для мелких элементов и инструментов обеспечат порядок на рабочем месте. В ассортименте нашего интернет-магазина представлены классические монтажные коврики и коврики 2 в 1, в комплект которых входит еще один дополнительный монтажный коврик.

Оловоотсос

Название этого устройства говорит само за себя. Оловоотсос имеет практическое применение в случае выпаивания многовыводных микросхем в DIP-корпусах. Можно было бы убрать остатки припоя лентой для выпаивания, но для этого её понадобится очень много, а это экономически невыгодно. Также можно было бы воспользоваться термофеном паяльной станции. Но это довольно рискованно, так как есть большая вероятность перегреть микросхему.

Конструкция оловоотсоса довольно простая, а на цену влияет только материал, из которого он изготовлен. Полностью пластиковые, такие как Pro’sKit DP-366D, соответственно, дешевле, а с алюминиевыми корпусами, например, Pro’sKit 908-366A – дороже.

Рабочая платформа

В отличие от держателя плат типа “3 рука”, рабочая платформа позволяет более надежно зафиксировать плату во время ремонта и пайки. К её преимуществам также можно отнести антистатическое покрытие, которое просто бесценно в случае работы с платами. В нашем ассортименте можно найти разные модели рабочих платформ. Простая, но в то же время практичная в использование, AOYUE 326 имеет два режима фиксации платы.

Более сложные и дорогие модели, такие как AOYUE 328 и AOYUE 488, имеют дополнительные держатели для ручного инструмента и встроенный дымопоглотитель.

А модель Kaisi F-204 дополнительно оснащена штативом для фиксации термофена, просто незаменимым при реболинге микросхем.

Расходные материалы для пайки

Паяльные жала

Условно все паяльные жала можно поделить на 3 группы:

обычные паяльные жала;
паяльные жала серии HАKKO 900M;
паяльные жала серии HAKKO T12.

Еще один набирающий популярность тип жал – это паяльные жала для индукционных паяльных станций.

Практически все паяльные жала, производимые в наши дни, имеют антипригарное покрытие. А количество производителей паяльных жал впечатляет не меньше, чем их ассортимент. Тем не менее, по уровню стандартов, лучшим из лучших остается японский производитель HAKKO. Также стоит отметить производителя Aoyue. Aoyue изготовляет качественные жала серии Aoyue T, которые можно использовать как достойную замену HАKKO 900M.

Оригинальные жала стандарта HАKKO T12В, а также жала серии Aoyue T можно найти в ассортименте нашего интернет-магазина.

Флюсы

Для того, чтобы пайка была качественной и надежной, вам не обойтись без хорошего флюса.

Флюс используется для снятия окислов и жирных пленок с поверхностей металлов перед пайкой. К особенностям хорошего флюса относят:

низкую температуру плавления;
малый удельный вес;
хорошее растекание и смачивание поверхности металла.

Всем известный флюс – канифоль – сегодня в чистом виде практически не используют. Но как бы это банально ни звучало, канифоль всё еще остается основным компонентом большинства флюсов.

Все флюсы можно разделить на 3 типа:

нейтральные;
среднеактивные;
высокоактивные.

Для большинства типов пайки будет достаточно нейтральных и среднеактивных флюсов, таких как SP-10, SG-15, SP-15 та SP-18+. Они универсальные в применении и не требуют смывания.

Припой

В отличие от флюса, с выборов припоя все немного проще. В зависимости от состава, они делятся на 2 типа:

Бессвинцовые припои отличаются тем, что создают механически более крепкое соединение. Также они считаются более экологически чистыми для окружающей среды и соответствуют нормам директивы RoHS. Впрочем, и у них есть недостатки:

в сравнении со свинцовыми припоями, они дороже;
требуют использования более дорогих флюсов;
характеризуются более низкими показателями смачивания и растекания.

Из-за этого, бессвинцовые припои сегодня используют в основном на уровне промышленного производства. Для обычной пайки проводов и ремонта электроники, как и раньше, используют свинцовые припои. В зависимости от количества олова в составе, выделяют достаточно много вариантов свинцовых припоев (ПОС-18, ПОС-30, ПОС-40 и другие). Но наиболее распространенным остается припой ПОС-61 (припой оловянно-свинцовый с 61% долей олова) и его аналоги.

BGA-паста для пайки

BGA-паста – это смесь пастообразного припоя и флюса. Она имеет практическое применение в тех случаях, когда использование обычного припоя невозможно. Например, в случае реболинга небольших микросхем на платах мобильных телефонов. Также BGA-пастой очень удобно и быстро паять провода. Среди основных преимуществ BGA-пасты стоит выделить низкую точку плавления, благодаря которой с ней можно работать даже термофеном паяльной станции. Ассортимент BGA-паст сегодня довольно широкий, но среди проверенных стоит выделить BGA-пасты производителей BAKU и Mechanic.

Стружка для жал (губка)

Для того, чтобы паяльное жало прослужило вам долго, за ним необходимо ухаживать. Во время пайки его нужно очищать от окислов и остатков припоя. Сделать это можно с помощью специальных целлюлозных губок или стружки для очистки. Целлюлозные губки дешевые и практичные. Но при контакте с мокрой губой, жала паяльников теряют набранную температуру. Чтобы этого избежать, для очистки жал можно использовать стружку из латуни. Она более долговечна и обеспечивает качественную очистку. Одним из лучших производителей хороших и качественных инструментов для очистки жал считают фирму Goot.

Лента-оплетка

Во время проведения ремонтных работ на платах всегда возникает необходимость удаления остатков припоя. С этой задачей отлично справляется лента-оплетка – плетеный медный провод, пропитанный слабоактивным флюсом. С ее помощью можно легко удалить остатки припоя с ювелирной точностью. Одновременно значительно уменьшается риск перегрева самой платы и впаянных на ней компонентов. Во время выбора ленты-оплетки, стоит обращать внимание на ширину. Чаще всего используется ленты шириной 1,5-2 мм. И снова можно выделить производителя Goot – ленты-оплетки этого производителя считают лучшими.

Ручной инструмент

Стриппер для снятия изоляции

Зачистка проводов от изоляции – неотъемлемая часть процесса пайки. Для этого, как правило, используют всё, что под руку попадется: собственные зубы, канцелярский или обычный нож, кусачки. Но, чтобы зачистить провод качественно, не повредив жилы, нужен стриппер. Бывают разные модели стрипперов, но лучший среди них – Pro’sKit 8PK-371D. Эта модель автоматически подстраивается под диаметр сечения провода. Также им можно обжать и обрезать провода. Стриппер – это, безусловно, незаменимый инструмент в арсенале каждого мастера.

Набор вспомогательных инструментов для пайки

Во время паяльных работ часто возникает необходимость подправить что-то непосредственно в зоне пайки. Голыми руками это не сделать, пинцет тоже не всегда подходит. В таком случае, на помощь придут специализированные наборы вспомогательных инструментов, такие как, например, Pro’sKit 1PK-3616. Этот набор содержит разного типа гайки, скребки, держатели и зажимы, созданные для упрощения процесса пайки – начиная от очистки плат от остатков флюса и заканчивая снятием микросхем и чипов.

Набор пинцетов

Работать только одним обычным прямым пинцетом не всегда удобно. Для пайки и работы с мелкими деталями иногда нужен пинцет с загнутым носиком или же пинцет обратного действия. Поэтому набор разных пинцетов всегда должен быть в арсенале каждого мастера по ремонту электроники. Хороший вариант набора – Pro’sKit 808-389, купить который можно в нашем онлайн-магазине.

Также в нашем ассортименте доступны антистатические пинцеты из углеродной стали. Они имеют практическое применение во время работы с электроникой, чувствительной к статическому напряжению.

А для монтажа и демонтажа микросхем больше подойдут вакуумные пинцеты.

Измерительное оборудование

USB-микроскоп

В процессе ремонта современной электроники вам обязательно придется столкнуться с пайком мелких деталей, которые сложно рассмотреть невооруженным глазом. В таком случае удобно использовать USB-микроскопы.

Их кратности увеличения и качества изображения будет достаточно для пайки. Более того, в сравнении с обычными оптическими микроскопами, они намного доступнее по цене. Для примера рассмотрим модель Supereyes B008. Модели этой ценовой категории выделяются такими преимуществами:

плавная регулировка кратности;
встроенная подсветка;
возможность записи фото и видео.

Также в комплект микроскопа входит удобный штатив. Подробнее ознакомится с принципом использования такого микроскопа для паяльных работ можно в видеообзоре ниже.

Блок питания

Лабораторные блоки питания имеют практическое применение в ремонте и диагностике электронных устройств. С их помощью можно обеспечить питание материнской платы, например, мобильного телефона, без использования аккумулятора. А благодаря регулировке тока и напряжения, спектр их использования в ремонте разного рода девайсов очень широкий. Большинство ремонтных и паяльных работ можно выполнить с помощью лабораторного блока питания напряжением до 30 Вт и током до 5 А, например, UNI-T UTP3315TFL.

Мультиметр

Без мультиметра в ремонте и пайке электроники просто как без рук. Он поможет быстро проверить напряжение контрольных точек материнской платы или определить место разрыва цепи. Функционалом такого типа характеризуются даже самые доступные модели мультиметров. Если же вам необходимо универсальное устройство, при выборе мультиметра, обратите внимание на наличие таких функций:

измерение емкости;
измерение сопротивления;
измерение индуктивности;
тестирование диодов;
проверка транзисторов.

В ассортименте нашего онлайн-магазина представлен широкий выбор мультиметров. Впрочем, непосредственно для мастеров по ремонту электроники хотелось бы выделить две модели: UNI-T UTM 158D (UT58D) и UNI-T UTM 170A (UT70A).

Надеемся, эта статья поможет вам в выборе и покупке паяльного оборудования и аксессуаров. Ассортимент товаров для пайки нашего интернет-магазина достаточно большой и не ограничивается лишь 20 позициями. Поэтому если у вас возникнут дополнительные вопросы – обращайтесь в наш отдел технической поддержки! Мы всегда будем рады вам помочь!

Команда Masteram.

Оборудование для ремонта сотовых телефонов.

Какие приборы нужны в процессе ремонта сотовых телефонов?

В большинстве случаев поломки сотовых телефонов достаточно легко устраняемы и сводятся к замене дисплея, динамика, всевозможных шлейфов и элементов корпуса. В подавляющем числе случаев не требуется сложная пайка каких-либо элементов. Процесс ремонта ограничивается заменой дисплея или шлейфа, который соединяется с печатной платой сотового телефона посредством разъёма. Также довольно часто требуется чистка печатной платы сотового телефона от коррозии и окислов. При этом трудоёмкая пайка микросхем и других элементов не требуется.

Но есть поломки, при которых необходима замена какой-либо микросхемы либо требуется пайка какого-либо элемента на печатной плате сотового телефона (держатель SIM-карты, коннектор аккумуляторной батареи, разъём питания и т.п).

Для успешного ремонта сотовых телефонов естественно необходим специальный инструмент. Кроме того, также нужны расходные материалы, которые должны быть под рукой в процессе ремонта.

При оборудовании одного рабочего места по сервисному ремонту сотовых телефонов понадобиться несколько приборов. Перечислим их. Приборы, требующиеся при программном ремонте сотовых телефонов рассматривать не будем.

Паяльная станция.

Для профессионального ремонта сотовых телефонов, конечно, нужно обзавестись паяльной станцией. Все радиоэлементы на плате сотового телефона монтируются поверхностным монтажом, а радиоэлементы имеют чрезвычайно малые габариты. При пайке таких крошечных (SMD) элементов следует контролировать температуру пайки и стараться не перегревать электронные компоненты. Температура пайки электронных компонентов не должна превышать 240⁰-260⁰С. При превышении критической температуры высока вероятность порчи электронного компонента.

Паяльная станция обладает всеми необходимыми функциями для работы с малогабаритными деталями. Это и регулировка температуры жала паяльника в пределах 200⁰ – 480⁰C, цифровая индикация температуры жала, возможность использования всевозможных типов жал для любых работ. Также стоит отметить, что обычный электрический паяльник гальванически не развязан с электросетью, что увеличивает вероятность повреждения чувствительных электронных элементов на плате мобильного телефона. Поэтому обычный электрический паяльник не пригоден для ремонта сотовых телефонов.

Термовоздушная паяльная станция.

Существует два подхода к пайке элементов поверхностного монтажа (SMD, BGA). Первый – это пайка струёй горячего воздуха и второй – пайка инфракрасным излучением. Несмотря на то, что пайка инфракрасным (ИК) излучением обладает массой преимуществ перед пайкой горячим воздухом в широкой продаже более доступны именно термовоздушные паяльные станции. Наверное, это связано с тем, что они обладают более простой конструкцией и в несколько раз дешевле инфракрасных паяльных станций. Также нужно отметить тот факт, что инфракрасные паяльные станции больше подходят для ремонта материнских плат ноутбуков и компьютеров, имеющих большие размеры.

В материнских платах компьютеров и ноутбуков используются микросхемы, которые обладают большими линейными размерами, чем микросхемы на плате сотовых телефонов и при демонтаже нужен равномерный и больший по площади прогрев микросхем. Инфракрасные паяльные станции как раз и обладают такими качествами как равномерный прогрев.

В отличие от инфракрасных паяльных станций термовоздушные паяльные станции менее равномерно прогревают паяемый элемент. Кроме этого, при работе термовоздушной паяльной станцией необходимо следить за скоростью потока горячего воздуха. Если установить слишком большую скорость потока воздуха, то при пайке легко “сдуть” соседние элементы и нагрев элемента будет неравномерным из-за наличия завихрений горячего воздуха. Если же уменьшать скорость потока воздуха, то нагрев паяемой детали будет проходить медленнее по причине того, что неподвижный воздух является теплоизолятором.

Несмотря на отрицательные качества пайки горячим воздухом, при ремонте сотовых телефонов активно применяются термовоздушные паяльные станции. Малые размеры печатных плат сотовых телефонов и электронных компонентов на них позволяют достаточно качественно производить монтаж и демонтаж микросхем и малогабаритных элементов. Конечно, в процессе ремонта стоит правильно задавать скорость подачи горячего воздуха через сопло фена и температуру нагрева воздуха.

Станция нижнего подогрева плат.

Зачем нужен прибор для нижнего подогрева плат? Как ни странно, но при ремонте портативной электроники – ноутбуков, мобильных телефонов, КПК – прибор весьма нужный. Дело вот в чем.

При необходимости демонтировать какую-либо деталь с печатной платы устройства необходимо нагреть элемент до температуры оплавления припоя. Так как в портативной электронике очень широко применяются элементы SMT и микросхемы BGA, то при пайке горячим воздухом приходиться прогревать сначала корпус микросхемы, а уж затем и сами контакты. Естественно, происходит теплопередача от нагреваемой микросхемы к печатной плате. Это приводит к тому, что приходиться долго нагревать паяемый элемент, что может привести к его перегреву.

Кроме перегрева электронных компонентов есть ещё и вероятность порчи печатной платы. При неравномерном нагреве её начинает коробить, происходит деформация, расслоение. Если резко нагреть печатную плату до температуры более 280⁰С, то она вздуется. В дальнейшем устранить такую деформацию печатной платы не получиться. Для плавного и равномерного прогрева печатной платы как раз и используется станция нижнего подогрева.

При замене таких элементов, как, например, фиксатор SIM-карты нижний подогрев платы очень удобен. Перед выпаиванием неисправного фиксатора прогревают печатную плату с помощью станции нижнего подогрева плат до температуры 120⁰ – 140⁰С. При этом припой в месте пайки контактов прогревается и для окончательного его оплавления потребуется кратковременная пайка горячим воздухом с помощью термофена. Если выпаивать фиксатор только с помощью термовоздушной паяльной станции, то продолжительное воздействие горячим воздухом деформирует пластмассовое основание фиксатора SIM-карты. Понятно, что при замене джойстиков станция нижнего подогрева также облегчит работу и позволит выполнить её более качественно.

Блок питания.

При восстановлении работы сотовых телефонов непременно понадобиться блок питания. С его помощью можно зарядить разряженную аккумуляторную батарею мобильного телефона или же запитать ремонтируемый аппарат. В некоторых случаях при ремонте есть необходимость контролировать потребляемый сотовым телефоном ток. Поэтому желательно чтобы в блоке питания присутствовал встроенный амперметр. Предпочтение стоит отдавать приборам со стрелочным амперметром, так как амперметры с цифровой индикацией более инертны.

Для удобства можно использовать и обычную исправную аккумуляторную батарею от любого сотового телефона. К её выводам (их три) подпаиваются проводники с зажимами типа “крокодил”. Такую универсальную аккумуляторную батарею можно использовать при ремонте любого сотового телефона. Главное уметь правильно подключать зажимы к коннектору питания ремонтируемого сотового телефона и время от времени заряжать такую универсальную аккумуляторную батарею.

Во многих случаях универсальной батареи питания хватает для того, чтобы провести диагностику неисправности сотового телефона и проверить его исправность. При этом стационарный блок питания может вообще не потребоваться.

Ультразвуковая ванна (УЗВ).

Не секрет, что одной из распространённых причин неисправностей мобильных телефонов является воздействие воды. Поскольку сотовый телефон постоянно включен и имеет автономное электропитание, то даже при кратковременном попадании в воду на металлических поверхностях и контактах печатной платы появляются следы электрохимической коррозии. Сложность восстановления работы телефонов – “утопленников” заключается в том, что печатная плата мобильника многослойная, а множество микросхем монтируется на плату методом BGA, что затрудняет очистку контактов, расположенных под корпусом микросхемы. Ручная чистка печатной платы специальными спреями-очистителями или спиртом не всегда приводит к успеху и сотовый телефон не всегда восстанавливает свою работоспособность.

Для более глубокой чистки от коррозии и восстановления плат телефонов -“утопленников” используются ультразвуковые ванны (УЗВ). В ультразвуковую ванну заливается чистящее средство. Под действием ультразвуковых волн в жидкости возникают микропузырьки, которые схлопываясь и хаотично перемещаясь, эффективно очищают все элементы, повреждённые коррозией. Ультразвук ускоряет химические и физические процессы, а применение специальной жидкости для отмывки способствует качественной очистке. С помощью ультразвуковой ванны можно восстановить работу, казалось бы, безнадёжного сотового телефона.

Мультиметр.

Мультиметр в мастерской – это уже классика. Любой мастер, занимающийся ремонтом электроники, всегда имеет в своей мастерской многофункциональный тестер, с помощью которого можно измерить напряжение, ток, сопротивление, провести “прозвонку” контактов. А если в составе мультиметра есть ещё и термопара, то им можно замерить температуру печатной платы или электронного компонента при проведении ремонтных работ.

Это лишь ориентировочный ответ на вопрос, какое оборудование необходимо иметь в мастерской для ремонта сотовых телефонов. Многие из перечисленных приборов потребуются не сразу, а по мере профессионального роста и развития своего дела. Также стоит отметить, что здесь не рассмотрены приборы, необходимые при программном ремонте.

Не стоит забывать, что в процессе аппаратного ремонта необходимы расходные материалы: флюс, паяльная паста, очиститель и пр.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Инструмент для пайки, монтажа и демонтажа ИМС

Выберите страну

Выберите регион

Выберите город

Все инженеры видели паяльник, большинство держало его в руках, многие паяли кабели, некоторые — радиоэлементы на печатных платах. Но даже эти немногие, скорее всего, работали с дискретными компонентами и интегральными микросхемами (ИМС) в корпусах DIP, выводы которых запаиваются в отверстия печатной платы. Как это было непросто (шаг выводов всего 2,5 мм)! С имевшимся на тот момент инструментом такая операция была почти на пределе возможностей.

Сегодня работа с ИМС без специализированного инструмента невозможна вообще — почти все элементы устанавливаются на поверхность печатных плат (технология Surface Mounting Device, SMD), имеют малый шаг выводов и миниатюрные размеры. Инструмент для монтажа и демонтажа ИМС чрезвычайно разнообразен по своему назначению и цене. Однако даже паяльник нужного вида и с нужным жалом окажется никчемной железкой, если его использовать без надлежащего флюса и припоя.

Как бы то ни было, традиционный паяльник не исчез. Он видоизменился, улучшив старые и приобретя новые свойства. Это и высоконадежные нагревательные элементы, и простота замены жала даже во время работы, и точнейший электронный контроль за его температурой с помощью встроенного датчика, и удобная рукоятка, и защита от статического электричества, и даже специальная подставка с губкой для очистки жала.

Между тем традиционные средства удаления припоя при демонтаже — отсос, калибр и лента — почти не изменились. Принцип действия первого прост — всасывание расплавленного припоя за счет создаваемого подпружиненным поршнем разрежения. Особенно удобен этот способ для очистки отверстий печатных плат. Второй способ еще проще — расплавленный припой выталкивается из отверстий с помощью стальных прутков-калибров (раньше в этих целях использовались заточенные спички или иглы от медицинских шприцев). Ну а третий просто примитивен — припой удаляется за счет впитывания, как чернила промокашкой. Но годится он лишь для удаления избытков припоя с контактных площадок после монтажа или очистки их после демонтажа микросхем.

Однако упомянутые выше средства непригодны для работы с современными типами корпусов для поверхностного монтажа. Выполнение любой операции в этом случае возможно только с помощью паяльников, имеющих специальную конструкцию. Основные отличия от традиционного паяльника заключаются в следующем. В некоторых ситуациях для одновременного разогрева всех контактов жало должно охватывать деталь с двух или четырех сторон. При пайке компонентов SMD разогрев припоя производится не жалом, а горячим воздухом, подаваемым через сопла. Отсос припоя осуществляется вакуумным насосом (допустимые температура и время нагрева элементов строго ограничены). Кроме того, вакуум используется и для захвата присоской корпусов ИМС при их демонтаже.

Следовательно, на рабочем месте должно быть несколько паяльников с большим набором сменных рабочих органов. Полный комплект состоит как минимум из четырех паяльников. Традиционный паяльник для запайки выводов элементов в отверстия, а также для монтажа и демонтажа компонентов SMD с двумя выводами. Аналогичный паяльник для демонтажа запаянных в отверстия выводов с полым жалом, канал которого подключен к вакуумному насосу. Термовоздушный паяльник для монтажа и демонтажа ИМС SMD с помощью горячего воздуха. И, наконец, паяльник для пайки ИМС SMD с двух- или четырехсторонним расположением выводов. Некоторые производители выполняют такой паяльник в виде пинцета, каждая половинка которого имеет свой нагреватель и свое жало.

Набор сменных рабочих органов должен соответствовать типоразмерам и видам корпусов используемых элементов — иначе все достоинства паяльников пропадут зря. Это недешевое удовольствие, так как полный набор приспособлений к упомянутым паяльникам может содержать более 50 жал и насадок.

Нормальное функционирование такого мощного набора паяльников обеспечивает так называемая паяльная станция. В зависимости от вида выполняемых работ паяльная станция способна поддерживать независимую и одновременную работу от одного до четырех паяльников (станция на 1 и 3-4 паяльника). На станции обычно имеются аналоговый или цифровой регулятор и индикатор температуры жала, регулятор расхода воздуха и таймер управления его подачей для термовоздушного инструмента.

Выполнение больших объемов работ можно ускорить за счет применения специальных устройств. Например, при лужении выводов используется ванна с расплавленным припоем. Для выполнения всего набора операций по подготовке компонентов к пайке данные устройства могут иметь несколько ванночек с припоем разной температуры плавления и различными флюсами. Работу в труднодоступных местах позволяют облегчить бесшнуровые паяльники с питанием от аккумуляторов. Жало и нагреватели таких паяльников имеют специальную конструкцию, обеспечивающую мгновенный (до 5 с) разогрев и поддержание стабильной температуры в дальнейшем. Благодаря этому паяльник включается только на время пайки и может работать до 5 часов.

Особняком стоят газовые паяльники. Разогрев жала в них осуществляется за счет каталитического окисления газа. Следовательно, они могут эксплуатироваться, даже когда электропитание отсутствует. Но достоинство их не только в этом. Вес таких паяльников намного меньше, чем у бесшнуровых электропаяльников. Разогреваются они менее чем за 20 с, а одной заправки газа хватает на 90 мин. После выключения на жало можно почти сразу надеть колпачок, чтобы положить паяльник в карман. Хорошие паяльники отличаются длительным сроком эксплуатации жал, автоматическим поджигом, регулировкой расхода газа (т. е. температуры) и поставляются с набором жал (обычные разного диаметра, горелка для термоусадки, высокотемпературная горелка, нож для резки пластика).

Но и на этом список всего, что необходимо для пайки, не заканчивается. Например, в ряде случаев невозможно обойтись без пинцета. Пинцеты бывают нескольких видов, в зависимости от решаемых ими задач (захват деталей и/или отвод от них тепла). Мелкие детали обычным пинцетом не захватить, и для них нужен вакуумный пинцет. Вакуум в таких пинцетах может создаваться встроенной грушей или внешним насосом. Еще одна необходимая вещь — зажим для фиксации мелких плат или крупных деталей при пайке.

Зачистка мест пайки после монтажа от флюса, удаление брызг припоя с поверхности плат, проверка пространства между выводами на предмет отсутствия перемычек выполняются скрайберами, щупами и щетками. Иногда все эти необходимые «мелочи» можно приобрести в виде готовых наборов. Такие наборы и обходятся дешевле, и хранить инструменты в них удобнее.

Пайка — занятие для здоровья не безвредное. Если централизованная система дымоудаления отсутствует, то хорошо иметь хотя бы локальную. С этой целью с успехом может использоваться вентилятор со сменным углеродным фильтром. Надо только не забывать вовремя менять фильтр.

Стоит отметить, что если ИМС может потребоваться поменять в процессе эксплуатации (например, ПЗУ, ПЛМ, процессоры), то обычно такие схемы устанавливаются в контактное устройство («колодку»), чтобы их можно было заменить без пайки. Устанавливаются подобные ИМС легко, а вот извлечь их без специальных съемников очень сложно (исключение составляют колодки программаторов и тестовых устройств с нулевым усилием). Попытка сделать это с помощью подручных средств обычно приводит к поломке ИМС и/или колодки. Естественно, что свой отдельный съемник применяется для каждого вида, а иногда и типоразмера корпуса. Стоят такие приспособления недешево, поэтому приобретать их следует по мере необходимости.

Оборудование для пайки выделяется среди всего прочего инструмента своей высокой технологичностью. Качество его работы сильно зависит от качества расходных материалов, а срок службы — от соблюдения рекомендованных технологий и правил обслуживания (например, достаточно перегреть или неправильно почистить жало, и его придется менять). А раз так, то, если у такого оборудования не будет постоянного хозяина и оно будет эксплуатироваться по очереди несколькими людьми, вы вряд ли добьетесь качественного выполнения работ.

Какое оборудование применяют для пайки

Одним из действенных и надежных способов соединения материалов считается пайка. Раньше ее применяли для металлов и их сплавов, но пайка также подходит для соединения кусков стекла, пластмассы, керамики.

Существует множество видов пайки, для каждого из них используется специальное паяльное оборудование, инструменты и приспособления.

Паяльник

К наиболее часто используемым инструментам при паяльных работах относится паяльник. Без него сложно представить оборудование рабочего места. Паяльники применяют любители и профессионалы. Все зависит от вида инструмента.

Молотковый

Для соединения больших, массивных деталей применяют молотковые паяльники, названные так из-за своей формы, похожей на молоток. Они разогреваются в печах или жаровнях и, обладая большой тепловой инерцией, долго остаются нагретыми.

Такое оборудование используют для пайки крупных деталей.

Электрический

Самый традиционный способ пайки – при помощи электрического паяльника. Устроен он очень просто – в металлическом корпусе заключен нагревательный элемент, который разогревает жало – медный стержень. От мощности нагревательного элемента зависит температура нагрева паяльника.

Содержание процесса паяльных работ заключается в том, чтобы разогреть контактным способом соединяемые детали и скрепить их специальным составом, называемым припоем. После остывания получается прочное соединение, способное проводить электричество, если соединяемые детали являются проводниками.

Профессиональный электропаяльник может быть с регулятором напряжения. В этом случае возможна регулировка температуры жала, что очень важно при сборке и монтаже электронных схем.

Особый интерес представляет индукционное оборудование. В индукционных паяльниках происходит саморегуляция нагрева, они экономно расходуют электричество.

Выпускают ультразвуковое паяльное оборудование. Ультразвуковой паяльник снабжен генератором, вырабатывающим сигнал высокой частоты.

Помимо паяльника, работающего от бытовой сети, в состав оборудования поста для пайки может входить паяльный инструмент, питающийся напряжением 12 или 24 вольта. Он подходит для отладки работы электронных схем и для монтажа деталей и компонентов, которые могут выйти из строя от перегрева.

Электрические паяльники могут быть и беспроводными, работающими от пальчиковых аккумуляторов.

Газовый

Очень удобны в работе газовые паяльники, разогрев которых происходит от сгорания газа. Газовое оборудование представлено огромным количеством моделей, отличающихся размерами, системой розжига, наличием регулятора температуры.

С помощью газового паяльного оборудования можно плавить твердые высокотемпературные припои. Выпускают посты для газовой пайки медных труб, в которые входят баллоны, редукторы, платформа и горелка.

Недостатками электрического или газового паяльников является невозможность одновременного прогрева большой площади при малой мощности. В этом случае используются другие виды оборудования.

Инфракрасные станции и фены

Модели термовоздушного паяльного оборудования (фены) используются в основном для демонтажа и объемного монтажа микросхем на платах электронных устройств. Очень часто фен входит в комплектацию паяльной станции, состоящей еще из электрического паяльника и блока управления.

Паяльная станция позволяет производить установку и контроль параметров инструментов, входящих в нее, обеспечивая высокое качество шва.

Нередко в состав оборудования для паяльной станции входит стол с возможностью прогрева деталей или монтажных плат снизу.

Эта установка использует инфракрасные источники тепла – лампы, нагревательные элементы. Некоторые конструкции столов для подогрева снабжены кронштейнами и штативами, что позволяет закреплять платы.

Схожим действием с паяльным феном обладает инфракрасное оборудование. С его помощью также можно обеспечить нагрев большой площади, не допуская контакта с элементами микросхем.

Инфракрасные паяльные станции позволяют контролировать паяние и обеспечивать плавное остывание металла. Это дорогостоящее оборудование, которое представляет собой целые вычислительные комплексы с наборами датчиков, процессорами и целым перечнем вспомогательных инструментов.

Инструменты и приспособления

При ручной пайке недостаточно наличия только паяльного оборудования. Не имея необходимых дополнительных приспособлений, невозможно бывает не то чтобы качественно, а вообще что-нибудь спаять. К таким приспособлениям относятся:

паяльная лампа;
пинцет;
набор надфилей;
кусачки;
увеличительное стекло и штатив;
струбцины;
подставки.

Один из необходимых инструментов – это пинцет. Он служит для того, чтобы удерживать мелкие детали в положении, в котором их нужно припаять.

Кроме того, зачастую металлический пинцет, зажимая выводы, служит теплоотводом, когда происходит пайка полупроводников или иных требовательных к температуре предметов.

Еще одним инструментом, часто используемым при работе, является надфиль. Плоским надфилем можно очистить жало паяльника от нагара перед тем, как облудить его.

Круглым надфилем с острым концом можно аккуратно прочистить монтажные отверстия на плате. Иногда приходится зачищать выводы компонентов схем, перед тем как смонтировать их на место.

Для работы с проводами и кабелями понадобятся кусачки-бокорезы. С их помощью отрезают провода, зачищают изоляцию, иногда механически снимают лишний припой.

Для демонтажа электронных компонентов и плат из корпусов электроприборов могут понадобиться отвертки различных видов. А так как некоторые компоненты могут выйти из строя при воздействии даже слабого магнитного поля, понадобится устройство для размагничивания стальных инструментов.

Очень часто приходится паять крупные детали. Нагреть их паяльником, даже самым мощным, невозможно. В этом случае детали около места будущей пайки прогревают паяльной лампой, а после этого уже пропаивают паяльником. Паяльные лампы могут работать на бензине, керосине, газе. Некоторые модели работают на спирте.

Чтобы зафиксировать детали между собой и на столе, неплохо иметь под рукой набор металлических струбцин. При их использовании можно точно сориентировать детали одну относительно другой и сохранить это положение в течение всего времени пайки и остывания.

Полезное приспособление для пайки – поставка. На нее можно не опасаясь возгорания помещать горячий паяльник. Такое простейшее оборудование зачастую делают своими руками.

Для соединения мелких деталей, что очень часто происходит при ремонте ювелирных изделий, понадобится лупа со стеклом большого диаметра, установленная на штатив.

При постоянных частых паяльных работах неплохо установить в помещении оборудование для думоудаления.

Промышленная пайка

На предприятиях тяжелой промышленности используются совершенно иные виды паяльного оборудования. Соединение больших деталей и конструкций в промышленных условиях происходит в печах.

В этом случае достигается наиболее высокое качество, так как при использовании печного оборудования можно постоянно контролировать состояние металла, поддерживать необходимую температуру и давление. Защита металла от окисления производится путем введения в камеру печи флюсов.

Печи для пайки различаются по принципу нагрева. Они бывают индукционными, газовыми, электрическими. Подаются и извлекаются заготовки различными способами в зависимости от конструкции печного оборудования. Это может быть ручная подача, ленточный конвейер, шахтная и элеваторная подачи.

В печах с ручной подачей нагрев и остывание деталей, паяльной камеры происходит в пределах одного цикла пайки. После остывания загружаются новые детали. В этой печи легче всего контролировать течение процесса и его продолжительность.

В конвейерном паяльном оборудовании нагрев происходит постоянно, а остывают детали уже после извлечения из камеры. Такие печи используются для создания большого количества одинаковых, серийных изделий.

Шахтные и элеваторные печи используют для изготовления крупногабаритных объемных конструкций, которые собирают прямо в печи и затем производят процесс пайки при полностью контролируемых параметрах.

Вакуумное паяльное оборудование используют для соединения изделий из сильноокисляющихся материалов. Паяные швы, произведенные в таких печах, отличаются чистотой и однородностью, что обеспечивает их прочность.

По причине менее высокой температуры и совершенно иного, чем при сварочных работах, воздействия на металл, паяные соединения более стойки к коррозии и к механическим воздействиям.

Несмотря на давнее изобретение пайки и создание новых методов соединения металлов и сплавов, паяльные работы с использованием специального оборудования остаются востребованными и в настоящее время.

Инструменты для пайки микросхем – паяльные принадлежности

Приборы и инструменты для пайки

Описание приборов и инструментов, которые необходимые для пайки. Основные аспекты при выборе инструментов и приборов.

Как говорят, настоящий хозяин должен уметь многое, в том числе и паять. Не спорю, паять сложные платы это не просто, должны присутствовать знания, практика, дорогие приборы и инструменты. Но в хозяйстве, где нужно починить что-то элементарное, особых навыков и дорогостоящих приборов и инструментов для пайки не надо. Про то, как правильно паять сегодня говорить не будем, а вот про то, что нужно иметь из инструментов и приборов, как раз вспомним.

Приборы и инструменты для пайки:

Паяльник

Паяльник – главный прибор, без которого в пайке никуда. Выбирать паяльник нужно серьезно и не спеша. Основные критерии при выборе паяльника – это его мощность и размеры. Размер должен соответствовать тому, что вы будете паять, и почти во всех случаях он соответствует мощности паяльника, но бывают и исключения.

Для пайки радиодеталей и ремонта домашних электроприборов подходящий размер паяльника — 25 см и диаметр жала не более 4 мм.

Теперь о мощности. Как мы уже знаем со школьных лет, измеряется она в ваттах. Советую приобрести два паяльника: 25 ватт и 40-60 ватт. Первый подходит для паяния микросхем и различных небольших деталей, а второй для пайки деталей более больших размеров, залуживания плат и массивных контактов.

Подробую информацию о выборе паяльника смотрите здесь — Как правильно выбрать паяльник

Электроизмерительный тестер

Тестер (по другому его еще называют мультиметр) штука весьма полезная. Определяют им наличие разрывов, измеряют напряжение и сопротивление. В нашем случае стоит выбирать недорогой тестер, с небольшим набором функций.

Подставка под паяльник

Так как главный паяльный агрегат нагревается до 300 градусов, подставка под него – очень полезная вещь. Советую обзавестись ей сразу же после покупки паяльника. Я этого не сделал, в итоге получил прожженный стол и несколько расплавленных предметов. Стоит она недорого, но я не тратил денег на покупку этого предмета, пошел другим путем, немного поискав в интернете, нашел отличную простенькую схему изготовления этой подставки, которой и следовал, в итоге, потратив немного времени и сил, я сэкономил немного денег.

Канифоль и припой

Припой – это сплав свинца с оловом. Дышать этим сплавом вредно, при пайке советую проветривать помещения. Используют припой для облуживания паяльных поверхностей.

Канифоль – это затвердевшая смола. Дышать этим веществом также вредно. Используют для снятия оксидных пленок и обезжиривания поверхностей.

Инструменты для пайки:

Пинцет – опциональная вещь. Помогает работать с мелкими деталями, доставать что-либо из труднодоступных мест и т.п. Пинцет стоит брать немассивный с острым концом, так как им можно будет и соскребать, и ковырять.

Бокорезы. Их используют для зачистки проводов. Также бокорезами кусают различные предметы, которые мягче железа.

Напильник. Этот предмет понадобится для спиливания жала паяльника. В нашем случае стоит купить напильник небольшого размера.

Набор отверток. Думаю, зачем они нужны, говорить вам не надо. Стоит прикупить целый набор с различными насадками. Но экономить на наборе отверток не надо, дешевые выкрутки очень быстро съедаются и становятся непригодными для эксплуатации.

Для экономии времени все это желательно хранить в одном месте, в какую-либо коробку, чемодан или тумбочку.

Не спорю, это не весь перечень предметов, которые используются при пайке, но в статье описаны лишь те, что необходимо иметь в хозяйстве. Купить это все можно в магазине или на радио базаре.

Паяльник — это иснтрумент повышенной опасности, поэтому обращаться с ним необходимо очень осторожно! Кроме этого, при пайке выделяются вредные для здоровья пары олова и свинца, поэтому, прежде чем начать пяять, прочитайте эту статью — Что такое пайка? Безопасность при пайке. Жизнь и так слишком короткая, так что не стоит еще нам самим ее сознательно укорачивать!

Паяльник

Молотковый

Такое оборудование используют для пайки крупных деталей.

Электрический

Электрические паяльники могут быть и беспроводными, работающими от пальчиковых аккумуляторов.

Газовый

Инфракрасные станции и фены

Инструменты и приспособления

паяльная лампа;
пинцет;
набор надфилей;
кусачки;
увеличительное стекло и штатив;
струбцины;
подставки.

При постоянных частых паяльных работах неплохо установить в помещении оборудование для думоудаления.

Промышленная пайка

Несмотря на давнее изобретение пайки и создание новых методов соединения металлов и сплавов, паяльные работы с использованием специального оборудования остаются востребованными и в настоящее время.

Оборудование для рабочего места. Краткий обзор

15.12.2015

Современная электроника с каждым днем становится всё сложнее и сложнее, а современные требования к технологии сборки и монтажа требуют к себе особое внимание. Отсюда и повышенные требования к организации рабочих мест сборщиков и монтажников электронной аппаратуры. Хорошо и правильно организованное рабочее место, оснащенное необходимыми инструментами, приборами, оборудованием и материалами является залогом успешной и качественно выполненной работы. Современные электронные компоненты очень чувствительны к статическому электричеству и легко могут выйти из строя. Поэтому особое внимание уделяется оснащению рабочего места антистатическим оборудованием и инструментом. Применение специальных дымоуловителей и фильтров помогает сохранить здоровье и не дышать вредными испарениями при пайке компонентов. Современное паяльное оборудование, припои, флюсы должны соответствовать всем строгим технологическим требованиям монтажа компонентов. В оборудовании и оснащении рабочего места не должно быть мелочей, так как хорошо оснащенное место повышает эффективность труда и снижает вероятность ошибок.

Ниже приводим краткий обзор некоторых компаний производителей и выпускаемой ими продукции для оснащения рабочего места высокоточным инструментом, паяльным и антистатическим оборудованием.

Паяльное оборудование

Компания OK International выпускает свою продукцию под брендами: Metcal, Techcon Systems, Quant 3D.

Metcal

Паяльные станции для монтажа и демонтажа
Паяльные наконечники и картриджи
Термовоздушные паяльные станции
Системы предварительного нагрева
Воздушные сопла
Поглотители дыма
Распределители, дозаторы
Аксессуары для пайки

Продукция Metcal на сайте Вест-Эл

Techcon Systems

Настольные дозирующие роботы
Дозирующие клапаны
Дозаторы жидкости
Наконечники для дозаторов
Цилиндрические дозаторы
Картриджи и сопла к дозаторам

Продукция ОК International на сайте Вест-Эл

Простота в эксплуатации, низкие эксплуатационные расходы и отличная функциональность – особенности продукта XYTRONIC.

Ассортимент компании XYTRONIC:

Традиционные паяльные станции для монтажа и демонтажа
Инфракрасные паяльные станции
Вытяжные системы – экстракторы дыма
Паяльники и запасные принадлежности к ним

Паяльные станции XYTRONIC отличает хорошее качество, простота в работе и отличное соотношение цена/качество, что хорошо видно на примере модели LF-8800 .

Станция специально разработана для бессвинцовой пайки / демонтажа с учётом требований RoHS. Станция имеет встроенный вакуумный насос и включает электронную схему, которая позволяет пользователю установить температуру жала от 150 °C до 520 °C. Температура поддерживается в пределах ± 3 °С в своей рабочей зоне с помощью термопары в жале. Дополнительные аксессуары можно приобрести отдельно, в том числе 80-ваттный фен для пайки горячим воздухом и пинцет для поверхностного монтажа/демонтажа устройств.
Основные особенности паяльной станции:

датчик автоматического выключения питания при не работающем приборе,
функция блокировки температуры пайки с паролем,
защита от статического электричества и всплесков перенапряжений,
плавный пуск и выключение защищает чувствительные компоненты,
Задержка всасывания помогает устранить проблему засорения припоем жала паяльника.
В режиме энергосбережения: через 20 минут бездействия, температура снижается до 150 °С, после 40 минут станция переключается в “спящий режим”, который сокращает потребление энергии и удлиняет срок службы жала
работает опция Железо: как пайки и распайки утюги могут быть использованы в то же время.
Дополнительные SMD пинцет для SMD чипов, ГНС, плоских микросхем Pack и т.п.
Дополнительный горячий воздух карандаш.
Диапазон жал доступны отдельно, см Коды заказа 85-5180 85-5196 для
Поставляется в комплекте с пайки и распайки утюги и стендов.
Сменные жала доступны по отдельности.

Спецификация:
Входная Мощность	100-120Vac 60Hz / 50Hz 220-240
Мощность активная	100W / 100W Вт
Диапазон Температур	100º- 520º С
Стандарт	44-710652/44-915412

Продукция XYTRONIC на сайте Вест-Эл

Weller предлагает оптимальное решение для миниатюрной пайки – технология активного жала, в которой нагревательный элемент и датчик прочно интегрирован в наконечнике пайки. При понижении температуры пайки датчик мгновенно реагирует быстрым временем отклика. С помощью этих инструментов, исполнение доводится до точки пайки.

Широкий ассортимент продукции этой марки включает в себя:

Паяльные станции для пайки и демонтажа
Паяльные наборы и различные типы паяльников
Высококачественные материалы для пайки, включая жидкий флюс и проволочный припой
Системы дымоудаления и фильтрации
Ручной инструмент, включая вакуумные манипуляторы, пинцеты и различные виды кусачек
Электрические отвёртки и кроссировочное оборудование

Продукция Weller на сайте Вест-Эл

Материалы и инструменты для пайки

Компания Nihon Almit широко известна во всем мире своими новаторскими разработками, например, в 1982 году был разработан припой KR19RMA, который использовался NASA для программы Спейс шаттл.

Основные виды продукции Almit:

Трубчатый проволочный припой

без содержания свинца
с содержанием свинца

Паяльная паста

без содержания свинца
с содержанием свинца

Прутковый припой
Припой для алюминия
Расходные материалы

Продукция Almit на сайте Вест-Эл

В ассортимент продукции, выпускаемой под маркой Multicore, входят не содержащие свинца паяльные пасты, свинцово-оловянные пасты для традиционного и нетрадиционного производства, флюсы для пайки без свинца и пайки волной, трубчатый припой, уже содержащий флюс, а также семейство продуктов для тонкой ручной пайки и ремонту печатных плат.

Основные виды продукции:

Припой из сплошной проволоки
Трубчатый припой
Прутковый припой
Паяльная паста
Флюс
Аксессуары для пайки

Продукция Multicore на сайте Вест-Эл

Stannol известна клиентам как производитель инновационного трубчатого олова для пайки, флюсующих веществ и паяльных паст.

Ассортимент продукции компании Stannol:

Припой проволочный и стержневой. Припои Stannol могут быть использованы как для ручной, так и для машинной пайки. Применения их для машинной пайки является оптимальным с точки зрения использования всех преимуществ. В частности сочетания хорошей смачиваемости и быстроты обработки материала.
Паяльные пасты. Разработаны для использования, как для традиционных свинцовых припоев так и для бессвинцовых сплавов. Для поверхностей с плохой смачиваемостью. Оплавление возможно воздухом или азотом
Флюсы. Не содержащие галогенов флюсы дают возможность отличного смачивания на различных поверхностях. Специальные добавки позволяют удовлетворять требования к электрической безопасности печатной платы.
Аксессуары. Различные аксессуары включают в себя ленту для выпаивания компонентов, очищающие жидкости и флюсы для восстановления жала паяльников

Продукция Stannol на сайте Вест-Эл

Оборудование для рабочего места

Светильники с увеличительным стеклом, выпускаемые под торговой маркой BOURYA, широко применяются в электронике, так как могут выпускаться и в антистатическом исполнении. Кроме того, они используются в медицине, ювелирной промышленности и в быту.

Краткие характеристики:

Напряжение питания – 110-120V / 220-240V
Увеличение – от 3 до 8 диоптрий
Материал линз – оптическое стекло
Источник света – LED или люминесцентные лампы

Продукция Bourya на сайте Вест-Эл

Цифровые микроскопы Dino-Lite представляют собой мощное, портативное и многофункциональное решение для микроскопического наблюдения с увеличением до 500х и разрешением в 5 Мегапикселей, высококачественным изображением и оптикой, многофункциональным программным обеспечением и усовершенствованным аппаратным обеспечением. С более чем 100 различных моделей ассортимент Dino-Lite предлагает:

несколько вариантов подключения: USB, TV или VGA
специальную подсветку – ультрафиолетовая или инфракрасная
диапазон увеличения до 500х
разрешение в 5 Мегапикселей
широкий диапазон стоек и аксессуаров

Продукция Dino-Lite на сайте Вест-Эл

Продукция компании Elabo обладает большой функциональностью, превосходным качеством и долговечностью.

Основные виды продукции:

Автоматизированные рабочие места обычные и в ESD исполнении

столы
тумбы
приборные мобильные тумбы
мобильные стойки
системы освещения
электротехнические модули
аксессуары для рабочего места

Измерительное и испытательное оборудование
Системы диагностики и контроля

Продукция Elabo на сайте Вест-Эл

Компания Eschenbach Optik была первой в изготовлении литой асферической линзы, что произвело прорыв в области производства оптических приборов.

Основные виды продукции:

Ручные лупы
Лупы на подставках, кронштейнах
Очки для чтения
Очковые лупы
Телескопические оптические устройства
Абсорбирующие очки
Видео Лупы
Специальные лупы
Светильники с лупой
Бинокли

Продукция Eschenbach Optik на сайте Вест-Эл

Компания Eurostat является признанным экспертом в области ESD защиты.

Основные виды продукции:

Антистатическая эластичная мягкая упаковка
Сушильные шкафы и системы контроля влажности
Влагопоглотители и индикаторы влажности
Антистатическая тара для переноски и хранения
Антистатические системы хранения компонентов
Аксессуары для заземления
Антистатическое настольное и напольное покрытие
Антистатическая одежда, обувь, перчатки
Оборудование и приборы контроля
Ионизаторы
Антистатическая мебель
Антистатические канцелярские принадлежности
Антистатический инструмент
Антистатические этикетки, ленты

Продукция Eurostat на сайте Вест-Эл

Каждая из систем хранения и транспортировки производства Raaco продумана до мельчайших деталей и разработана так, чтобы позволить вам объединить отдельные компоненты для создания идеального решения ваших конкретных потребностей.

Номенклатура Raaco включает в себя изделия для хранения, как обычных компонентов, так и компонентов нуждающихся в защите от статического электричества (ESD):

Стойки для компонентов
Ящики и ячейки для хранения
Кейсы и коробки для хранения и транспортировки
Настенные и передвижные системы складского хранения

Применение систем Raaco дает практически неограниченные возможности для создания, изменения и расширения решений хранения компонентов.

Продуция Raaco на сайте Вест-Эл

Ручной инструмент

Компания BERNSTEIN выпускает весь спектр качественного ручного инструмента для всех отраслей мировой электронной промышленности.

Основные виды продукции:

Плоскогубцы
Кусачки
Пинцеты
Отвертки
Наборы специального инструмента
Чемоданы с инструментами
Тиски и струбцины
ESD Инструменты
VDE Инструменты

Продукция BERNSTEIN на сайте Вест-Эл

C.K tools – зарегистрированная торговая марка Carl Kammerling International Ltd.

Основные виды продукции:

Плоскогубцы
Кусачки
Обжимные щипцы
Отвертки
Инструменты для резки кабеля
Инструменты для снятия изоляции
Наборы инструментов
Измерительные инструменты
Пилы и режущий инструмент
Гаечные и разводные ключи
ESD Инструменты
VDE Инструменты

Продукция C.

K tools на сайте Вест-Эл

Инструментом Erem пользуются в различных областях промышленности от электроники до медицины.

Основные виды продукции:

Пинцеты
Кусачки и бокорезы
Плоскогубцы
Инструмент для снятия изоляции
Инструменты для формовки выводов
Инструменты для работы с микросхемами и SMD элементами
ESD инструмент
Вакуумные манипуляторы
Инструмент для работы с оптическим кабелем
Наборы инструментов

Продукция Erem на сайте Вест-Эл

Компания Facom разрабатывает и производит инструмент исходя из особенностей той или иной отрасли промышленности. Это автосервис, электрика, электроника, авиация, космос. Инструмент для электроники выпускается как в обычном исполнении, так и в антистатическом исполнении.

Основные виды инструмента для электроники:

Пинцеты
Кусачки и бокорезы
Плоскогубцы
Отвертки
Биты, насадки
Инструменты для пайки
Наборы инструментов

Продукция Facom на сайте Вест-Эл

Современный инструмент компании Ideal Tek обладает надежностью, точностью и долговечностью.

Основные виды инструмента для электроники:

Ручной инструмент

Пинцеты
Кусачки и бокорезы
Плоскогубцы
Скальпели
Ножницы
Вакуумный инструмент

Инструмент для пайки

Паяльники
Газовые горелки
Аксессуары

Тестеры

ESD- тестеры
LCR- измерительный прибор
Интеллектуальные пинцеты

Инструмент визуального контроля
Цифровые микроскопы
Увеличительные стекла
Лупы

Продукция Ideal Tek на сайте Вест-Эл

Компания PB Swiss Tools производит высококачественный инструмент, такой как биты, отвертки, и ударные инструменты для использования в промышленности и медицине.

Основные виды продукции:

Отвертки

обычные отвертки
отвертки VDE
отвертки ESD
динамометрические отвертки, VDE, ESD
отвертки с трещоткой
торцовый гаечный ключ
биты
держатели бит

Ударный инструмент

киянки
керны
пробойники
зубила

Специальный инструмент

Продукция PB Swiss Tools на сайте Вест-Эл

Обширная номенклатура выпускаемого Wiha инструмента насчитывает более чем 3500 наименований: от отвёрточной биты до измерительного инструмента.

В номенклатуру Wiha входят:

отверточная группа инструментов: отвертки, биты, сменные жала
штифтовые ключи
рихтовочные молотки (без отдачи)
плоскогубцы и кусачки
бокорезы
измерительный инструмент
динамометрический инструмент.

Отличительные черты продукции, выпускаемой на производствах компании Wiha:

Диэлектрика – изоляционное напыление отлично подходит для работ с деталями под напряжением до 1000 В
Антистатика – рукоятка инструмента из специального состава.
Высококачественная хром-ванадий-молибденовая сталь с дополнительной закалкой для изготовления жал отверток.
Для изготовления пассатижей применяется высоколегированная инструментальная сталь марок C45, C60 и С70
Динамометрика – высочайшая точность, благодаря специальным калибровочным и маркировочным приборам.
Цифровая бесступенчатая индикация значений крутящего момента для быстрой идентификаци

Продукция Wiha на сайте Вест-Эл

Перейти к списку статей

Какой паяльник нужен для пайки микросхем: технология пайки

В радиоэлектронике очень часто бывает, что возникает необходимость проведения мелких ремонтных и восстановительных работ, где перед мастером стоит задача, какой паяльник нужен для пайки микросхем. Главное отличие прибора от стандартного, это достаточно тонкое жало. При помощи уникальной и специфической конструкции паяльника, можно достаточно уверенно и качественно припаять тончайшие провода, не повредив при этом структурную основу микросхемы. Что нужно для пайки паяльником микросхемы, прежде всего, перед выбором прибора тщательно изучите технические конструкционные особенности строения паяльника. Прибор должен иметь тонкое жало, а также возможность регулировки температуры во время работы.

Паяльник для пайки микросхем

Особенности технических характеристик паяльника

Предлагаем вам ознакомиться с основными требованиями и критериями выбора паяльников для обеспечения профессиональной и ювелирной работы по пайке микросхем, а также с ювелирными и драгоценными предметами. Мы поможем вам узнать технологию пайки паяльника, а также ряд технических нюансов.

В большей части и степени, конструкционное решение нагревательного элемента имеет второстепенное значение для мастера. Специалисту придётся выбирать прибор, исходя из общих критериев работы с микросхемами. Выбирая паяльники со спиралями, вы получите длительный период разогрева прибора и его медленное остывание впоследствии. Керамические паяльники обладают быстротой действия, но есть риск механических повреждений, что не очень хорошо для корпуса микросхемы. В данной ситуации, мастеру рекомендуется выбрать паяльник, имеющий спиралевидную основу. Таким образом, вы можете добиться точности проведения работы, не повредив при этом основу микросхемы.
Параметры мощности. Теперь необходимо решить задачу, какой мощности нужен паяльник для пайки микросхем. Специалисты рекомендуют прибор малой мощности, не более 10 Вт. Помните, чем ниже будет этот показатель, тем качественнее и эффективнее будет работа в процессе пайки. Если вы опытный специалист, то вам подойдёт мощный паяльник, с параметром мощности 10 Вольт, для менее опытных мастеров, лучшим показателем станет мощность в 4 Вольта. Маломощный паяльник снизить риск повреждений и обеспечить необходимый минимум качества и надёжности соединения проводов на микросхеме. Паяльник с высокими критериями мощности может понадобиться вам только в том случае, если микросхема полностью вышла из строя, и необходимо провести отпаивание проводов. Для ремонта сильно повреждённых участков подойдёт жало, имеющее форму в виде лопатки, которое прогревает сразу несколько проводов. В целом, лучшим вариантом определения мощности прибора будет выбор инструмента, который имеет несколько режима терморегулировки.
Если вы хотите знать, как правильно паять микросхемы паяльником, обратите внимание, на то, что мини прибор не должен иметь ток с высокими показателями, иначе есть риск некачественной пайки. Если мы будем использовать традиционную сеть в 220 Вольт, то есть шанс получить искажающие наводки, и тем самым микросхема будет сильно повреждена. Лучшим вариантом будет использование паяльников с напряжением 36 Вольт или 12 Вольт. Сегодня производители комплектуют приборы блоками, которые понижают напряжение, путём преобразования в сети.
Конструкция жала. Это важный рабочий процесс проведения качественной работы пайки. Как работать паяльником, выбирая оптимальный режим жала, в данном случае подойдёт конструкция жала с диаметром не более 3 мм. Если возьмёте жало более чем 3 мм, то у вас не всегда получиться качественно, соединить провода, так как расстояние между контактами настолько мизерное, что даже и 3 мм будет много, поэтому придётся только опытным путём выбирать необходимый параметр жала при решении задачи как правильно паять паяльником платы. Большинство производителей предлагает в комплект паяльника, несколько видов жала, как правило, в набор включают 2 типа жала с разным диаметром.
Параметр стойкости жала. Это важный момент рабочего процесса подготовки паяльника к работе. Конечно же, лучшим и правильным вариантом выбора будет термостойкий материал, но мастеру придётся сделать выбор между ценой и качеством. Обратитесь за помощью к специалистам и получите помощь в выборе необходимого прибора для осуществления работ с микросхемами.

Все выше перечисленные паяльники и требования предъявляются исключительно для осуществления пайки микросхем, которые имеют планарные выводы. То есть, имеющиеся ножки расположены по бокам от основного корпуса. Далее, для пайки BGA микросхем, необходимо учитывать, что контакты располагаются под корпусами основных конструкционных элементов, поэтому обычные паяльники не подойдут, и здесь необходимо использовать более сложное и дорогостоящее оборудование.

Паяльные станции – стоит ли выбирать оборудование для пайки микросхем?

Некоторые считают, что паяльные станции, это то, что нужно для пайки микросхем. В большей части такие мнения имеют почву для того, чтобы сказать, что качество пайки будет на достаточно высоком уровне исполнения. Паяльные станции оснащены всем необходимым, где и качество работы будет очень высоким, и оперативность выполнения пайки микросхем будет достаточно приемлемым. Есть одно но, это дороговизна оборудования. Если вы планируете осуществлять ремонт микросхем в домашних условиях, то вам достаточно купить простейший паяльник, который понадобиться от случая к случаю. Если вы планируете развивать бизнес по ремонту микросхем, и у вас есть постоянный цикл проведения восстановительных работ, в данном случае вам поможет мощная паяльная станция с современными характеристиками.

Паяльная станция для микросхем

Дополнительное оборудование

Чтобы обеспечить высокое качество пайки сложнейших микросхем в радиоэлектронике, необходимо использовать не только специальные приборы, но и дополнительные устройства и аппараты. В качестве таковых используются:

Технологический пинцет (продаётся в специальных магазинах), необходим для оттягивания и поддерживания контактов.
Кусачки миниатюрные, необходимы для удаления изоляции и дефектных проводов.
Надфиль или маленький напильник необходим для зачистки жала, то есть для очистки и лужения.
Полая конструкция игры, с отпиленным острым концом (можно от шприца), для обеспечения нанесения на поверхность флюса.
Шило техническое, с острым наконечником.
Нож острый, можно использовать обычный канцелярский вариант.

Дополнительное оборудование для пайки

Дополнительно нужно обеспечить удобство и комфортность использования рабочего места. Обязательно используем качественную систему освещения, где наличие мощной лампы будет обязательным критерием качества проведения работ. Не забываем проветривать комнату, а также соблюдаем необходимый минимум по требованиям электробезопасности, пожарной безопасности. На рынке имеются разнообразные варианты паяльников, начиная от самых дешёвых, производства КНР, и заканчивая надёжными и долговечными, которые произведены в странах Евросоюза. Вся продукция сертифицирована, прошла необходимый минимум контроля качества и рекомендована к применению в странах бывшего Союза.

Микроэлектронная пайка

(источник: Electronics World, ноябрь 1971 г.)

Автор: T / Sgt. ЭДВАРД Х. БРЕСЛИН / База ВВС США Лоури, штат Колорадо,

Появление микросхем, модульных конструкций и миниатюрных деталей сделали новые методы пайки и инструменты виртуальной необходимостью.

– Автор указывает на одну из герметизированных микросхем, требующих точной пайки. НАСА установило новые стандарты высокой надежности и Lowry AFB разработали инструменты.

– Некоторые из самодельных паяльных инструментов, используемых в Lowry. Пластиковые блоки гнуть провода, заколка для волос служит радиатором, кусачки для ногтей отрезать провода, и плоский инструмент формирует схемы.

Все началось во время ранних космических полетов, когда кусочки плавающей пайки космический мусор преследовал космонавтов. Исследователи НАСА решили проблему и затем установили новые жесткие стандарты пайки в аэрокосмической промышленности. Как жизненно заинтересованная сторона U.S. Air Force – через свою воздушную подготовку Команда – немедленно отправили специалистов для ознакомления с новым высоконадежным пайки и микроэлектроники, и сегодня учит их продолжать курсы в трех крупных центрах технической подготовки.

Вы когда-нибудь работали над микросхемой IC 1/8 “X 1/8” X 1/64 “? Эта миниатюризация создает немыслимые проблемы точной пайки. Поскольку многожильные и многоконтурные эпоксидные капсулы допускают минимальные допуски, прежние стандартные процедуры пайки стали неприемлемыми.

Пришлось разработать новое семейство припоев. Миниатюрные схемы, чрезвычайно чувствителен к нагреванию, нужен припой, плавящийся при низких температурах и быстро проходит через пластичное состояние. Цепи, которые могут выдерживать резкие перепады температур изменения, но не продолжительное нагревание, требуют эвтектического припоя, который мгновенно превращается из твердого в жидкое.

Новая технология также потребовала непрактично большого количества новых утюги и мини-наконечники.”Исходя из правил выбора нужного железо для правильной тепловой точки рабочего терминала, рассеивания и восстановления ставки – было разработано несколько утюгов, в которых нагревается рабочая поверхность (самый важный фактор в любой операции пайки), может быть управляется переменным трансформатором. При этом источник питания на 120 В и 25 Вт может быть сокращен до такой степени, что работа может выполняться с наименьшими затратами возможна жара.

Правильные флюсы, чистящие растворители и защитные покрытия равны важен для эффективности выполненной работы.

(Последние представляют собой пластиковые спреи, которые водонепроницаемы, связывают и гарантируют даже распределение тепла по детали.) Фантастический рост миниатюрных электронные технологии намного опередили производство инструментов для обслуживания их, так что некоторые временные приспособления были разработаны в полевых условиях. Например, в Lowry AFB, техники обнаружили, что стоматологические зонды хорошо работают в деликатных условиях. области и что металлический зажим для волос с плоскими рычагами идеально удерживает чип не мешая процессу пайки.Это также помогает в распределении тепло равномерно. Такая изобретательность намекает на начало новой эры для Специалист по микроминиатюризации пайки.

— Перо указывает на одну из микросхем на плате компонентов. используется для студенческой практики по высоконадежной пайке.

– Эта печатная плата релейной матрицы является примером обслуживаемых компонентов. студентами курса пайки Lowry AFB.

Паяльное оборудование и инструмент для ремонта электроники – ТОП 15

И новички, и профессиональные инженеры в какой-то момент своей жизни сталкиваются с трудным моментом, когда им нужно выбрать оборудование и инструменты для пайки.Выбор подходящего оборудования никогда не бывает легким: некоторые люди смотрят сотни видео-руководств и обзоров от ведущих блоггеров YouTube, другие часами проводят в чатах и на форумах или день за днем читают обзоры продуктов на веб-сайтах. Чтобы сэкономить ваше драгоценное время и терпение, мы подготовили список из 15 лучших продуктов для пайки от ToolBoom.

Паяльное оборудование

Паяльник

Паяльник, наверное, самый важный инструмент для пайки.

На сегодняшний день существует огромный выбор паяльников разных видов, но хотелось бы выделить следующие:

паяльник традиционный;
USB-паяльник;
;
.

Паяльник традиционный – известный и широко используемый инструмент для пайки. Выбирая традиционный утюг, обратите внимание на его мощность.Для пайки электронных компонентов потребуется паяльник мощностью 25-40 Вт, в быту – 60 Вт. В случае, если вам нужно припаять массивные детали или элементы (толстые провода, листовой металл и т. Д.), Подумайте о покупке паяльника с большей мощностью, не менее 100 Вт.

USB-паяльник – одна из новинок современного рынка паяльного оборудования. Вы можете не поверить, но паяльник с питанием от USB мощностью 8 Вт – идеальный выбор практически для любой небольшой пайки, о которой вы только можете подумать.Но давайте посмотрим на конкретную модель, например, Pro’sKit SI-168U.

Одной из его самых отличительных особенностей является то, что он питается от обычного USB-порта. Поэтому вы можете легко зарядить его, например, от павербанка. Из-за этого USB-паяльник является портативным, и его очень легко держать или носить с собой.

Газовый паяльник – еще одно портативное устройство.

По сравнению с USB-паяльником, газовый паяльник намного мощнее, поэтому больше подходит для «тяжелой» пайки толстых проводов, медных трубок и листового металла.Еще у него есть особенность – его можно использовать как обычную тепловую пушку. Одна из самых популярных моделей газовых паяльников – Goot GP-510SET, отличающаяся высоким качеством и современным дизайном.

Паяльник с регулируемой температурой – по сравнению с традиционным паяльником, терморегулирующий паяльник, несомненно, более универсален. Этот паяльник с керамическим нагревателем мощностью 70 Вт и регулятором температуры на ручке подходит как для бессвинцовой, так и для обычной пайки.Разнообразие терморегулирующих паяльников достаточно велико – от бюджетных моделей до дорогих для профессионального использования.

Одна из лучших профессиональных моделей – GOOT PX-201 – качественный паяльник с широким выбором сменных жало от уважаемого японского производителя. Его также часто сравнивают с мини-паяльной станцией.

Паяльная станция

Паяльная станция – незаменимый инструмент при пайке и ремонте электроники.Как правило, паяльные станции имеют гальваническую развязку, что обеспечивает дополнительную безопасность при пайке. Кроме того, по сравнению с традиционным паяльником, паяльные станции позволяют более точно контролировать и регулировать температуру жала. Все паяльные станции можно разделить на два типа:

Штатные контактные паяльные станции состоят из паяльника и блока управления. Большинство из них оснащено паяльными жалами серии HAKKO 900M, а их мощность составляет около 50 Вт.В целом они подходят для большинства работ по электронике. Однако их нельзя использовать для бессвинцовой пайки. Для бессвинцовой пайки мы рекомендуем использовать паяльные станции с паяльными жалами серии HAKKO T12 или индукционные паяльные станции для бессвинцовой пайки. Эти два варианта более мощные (от 60 Вт до 90 Вт) и с гораздо меньшим временем нагрева наконечников.

Термовоздушные паяльные станции – универсальный прибор для комплексного ремонта электроники. В отличие от обычных паяльных станций, они поставляются с термофеном, могут иметь разную мощность и могут использоваться для более широкого спектра паяльных работ – от обычной пайки до пайки SMD-компонентов.Особо отметим паяльные станции Accta за их компактную конструкцию и отличный нагрев и термостабилизацию.

Подогреватели

Если вы используете термофен для нагрева электронных компонентов, со временем вы можете столкнуться с проблемой перегрева. Чтобы свести к минимуму риск деформации или повреждения компонентов из-за разницы температур, мы рекомендуем использовать подогреватели. Подогреватели используются для обеспечения равномерного предварительного нагрева PBC, что очень полезно при работе с микросхемами IC.

Есть два типа подогревателей:

Подогреватели горячего воздуха;
Инфракрасные преднагреватели.

Паяльные станции с инфракрасным подогревателем намного лучше, и этот тип подогревателя гарантирует равномерный и устойчивый нагрев печатных плат. Кроме того, существуют сложные паяльные системы, например AOYUE Int866, сочетающие в себе функции термофена, паяльника и инфракрасного подогревателя. Эти паяльные станции – не что иное, как универсальное решение для любой мастерской.

Принадлежности для пайки

Подставка под паяльник

Тщательно подобранная подставка для паяльника – залог легкости и комфорта процесса пайки. Выбирая подставку для паяльника, учитывайте как вес, так и габариты паяльника. Есть модели, например Pro’sKit 1PK-362D, которые совместимы практически с любым паяльником. Именно эта подставка для паяльника отличается хорошим соотношением веса и габаритов и позволяет удерживать паяльник под разными углами.

Держатель печатной платы (рука помощи при пайке)

Держатель печатной платы

, или иногда называемый «помощником паяльника», – еще одно прекрасное дополнение к любой паяльной станции, особенно когда дело касается пайки мелких компонентов. Зажимы держателя позволяют фиксировать предметы практически в любом положении и под любым углом. Помимо зажимов типа «крокодил», держатели печатных плат обычно поставляются с увеличительным стеклом или держателем паяльника. Некоторые модели, например Pro’sKit SN-396, являются моноблоками и поставляются как с увеличительным стеклом, так и с держателем паяльника.

Демонтажный насос

Название этого устройства говорит само за себя. Но мы расскажем подробнее, где и как его использовать. Насосы для распайки очень полезны при работе с микросхемами на DIP-корпусах. Есть несколько способов удалить остатки припоя: вы можете сделать это, используя тонны распаянного фитиля, что экономически неэффективно; вы можете использовать для этого термофен, что довольно рискованно, так как вы можете перегреть микрочип. Или вы можете просто использовать демонтажный насос и быстро и легко всасывать припой и убирать его с пути.

Конструкция демонтажных насосов довольно проста, а их цена во многом зависит от материала, из которого они изготовлены. Пластиковые насосы, например Pro’sKit DP-366D, довольно дешевы. Алюминиевые, например Pro’sKit 908-366A, дороже.

Рабочая платформа

В отличие от обычных ручек для помощи при пайке, рабочие платформы позволяют более надежно удерживать печатные платы при ремонте или пайке. Поверхность рабочих платформ имеет специальное антистатическое покрытие, предотвращающее короткие замыкания, что особенно полезно при работе с печатными платами.В нашем интернет-магазине вы можете найти разные модели рабочих платформ. Простой, но практичный AOYUE 326 имеет два режима крепления печатных плат.

Более сложные и дорогие модели, например, AOYUE 328 и AOYUE 488, оснащены дополнительными держателями для ручных инструментов, а также встроенным вытяжным устройством.

Kaisi F-204 имеет дополнительную подставку и отвертку для реболлинга BGA, доработки и других паяльных работ.

Паяльные принадлежности

Жала паяльника

Все паяльные жала можно разделить на три группы:

Обычные жала паяльника;
HAKKO серии 900M;
HAKKO T12.

Все большую популярность приобретает еще один тип паяльных жало – паяльные жала для индукционных паяльных станций.

Практически все выпускаемые в настоящее время паяльные жала имеют специальное антипригарное покрытие. Количество производителей столь же внушительно, как и количество типов паяльников, которые они производят. Однако по стандартам качества хотелось бы выделить японского производителя HAKKO. Аоюэ также заслуживает упоминания. Из него изготавливаются высококачественные паяльные жала серии Aoyue T, которые можно использовать как хорошую альтернативу знаменитым жалам серии HAKKO 900M.

Как оригинальные насадки серии HAKKO T12B, так и насадки серии Aoyue T доступны в нашем интернет-магазине.

Очиститель жала паяльника

Хотя жала паяльника прочные, они требуют небольшого обслуживания, особенно если вы хотите, чтобы они имели долгий срок службы. Поэтому в процессе пайки их необходимо очистить от скоплений нагара и старого припоя.

Чтобы очистить жала паяльника, у вас есть два варианта: губка для чистки или специальная химчистка, состоящая из мягкой металлической стружки.. Губки для чистки довольно дешевы и практичны. Однако будьте готовы к тому, что их использование приведет к снижению установленной температуры паяльного жала. Чтобы этого не произошло, воспользуйтесь вторым вариантом – химчисткой, которая намного долговечнее и позволяет производить качественную уборку. Японская компания Goot по праву считается одним из лучших производителей качественных чистящих средств для жала паяльника.

Фитиль для демонтажа

При ремонте печатной платы постоянно нужно убирать остатки припоя.Чтобы сделать этот процесс быстрым и легким, мы рекомендуем использовать фитиль для отпайки. Фитиль для удаления припоя представляет собой тонкую оплетку из медной проволоки, покрытую канифольным флюсом, способную удалить излишки припоя простым и точным способом. Это также снижает вероятность перегрева печатной платы и установленных компонентов. Выбирая фитиль для распайки, обратите внимание на его ширину. Наибольшей популярностью пользуются те, которые имеют ширину от 1,5 до 2 мм. И снова хотим выделить фитили для распайки Goot, которые можно приобрести в нашем интернет-магазине.

Набор инструментов для пайки

Процесс пайки иногда может быть сложным, и быстрое исправление требуется непосредственно в зоне пайки. Голыми руками сделать это явно не получится, но всегда можно обратиться к специализированным инструментам, например, Pro’sKit 1PK-3616. Этот набор инструментов для паяльника состоит из различных крючков, скребков, держателей, зажимов и твитеров, предназначенных для облегчения процесса пайки. Вы найдете инструмент для чего угодно, от очистки старого флюса с печатных плат до демонтажа микросхем и компонентов.

Набор пинцетов

Использовать обычный пинцет для всех паяльных и ремонтных работ неинтересно. Для удобной работы с мелкими деталями и компонентами понадобится загнутый носик или даже пинцет запасного действия. Поэтому в арсенале для пайки и ремонта обязательно понадобится хороший набор пинцетов. Одним из лучших универсальных вариантов является Pro’sKit 808-389, который состоит из 4 различных пинцетов и может быть приобретен в нашем интернет-магазине.

У нас также есть широкий ассортимент одинарных пинцетов.Например, антистатический пинцет очень полезен при работе с электроникой, чувствительной к статическому электричеству.

Вакуумный съемник

станет идеальным выбором для монтажа и демонтажа микросхем.

Измерительное оборудование

Цифровой USB-микроскоп

Ремонт современной электроники требует высокой точности и внимания: при пайке мельчайших деталей и компонентов нужно быть очень аккуратным и точным, так как эти элементы легко повредить.Чтобы сделать ремонт проще и менее напряженным, используйте USB-микроскоп.

Несмотря на то, что они более доступны по цене, чем традиционные оптические микроскопы, они обладают сравнительно высоким разрешением изображения, а также увеличением, достаточным для любого типа пайки и ремонта. Например, давайте посмотрим на модель Supereyes B008.

Как и другие модели данной ценовой категории, Supereyes B008 имеет следующие преимущества:

точная регулировка кратности;
встроенная светодиодная подсветка;
поддержка фото и видео записи.

Этот микроскоп поставляется с регулируемой подставкой; он портативный и очень простой в использовании. Чтобы узнать больше о работе и назначении микроскопа Supereyes B008, приглашаем вас посмотреть видеообзор, представленный ниже.

Блок питания

Лабораторные источники питания находят практическое применение как в ремонте, так и в диагностике современных электронных устройств. Их можно использовать для питания материнских плат электронных устройств, например смартфонов, без использования аккумулятора.Кроме того, вы можете регулировать ток и напряжение, что очень полезно при ремонте любого типа электронных устройств.

Блоки питания мощностью до 30 Вт и током до 3 А, например UNI-T UTP3315TFL, можно использовать практически для любых паяльных и ремонтных работ.

Мультиметры

Мультиметр – это фундаментальный прибор как для пайки, так и для ремонта современной электроники. Независимо от того, нужно ли вам проверить напряжение в точках подключения материнской платы или устранить неисправность в электронной схеме, даже самый доступный мультиметр будет очень удобен.

Если вам нужен универсальный прибор, при выборе мультиметра убедитесь, что он имеет следующие измерительные функции:

измерение емкости;
измерение сопротивления;
измерение индуктивности;
тестирование диодов;
.

В нашем интернет-магазине представлен широкий ассортимент мультиметров. Но хотелось бы выделить модель UNI-T UTM 158D – один из лучших вариантов для тех, кто занимается ремонтом электроники.

Мы очень надеемся, что данная статья поможет вам выбрать и купить подходящее паяльное оборудование и аксессуары. Ассортимент паяльного оборудования нашего интернет-магазина не ограничивается только вышеперечисленными 15 товарами. Поэтому, если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться в нашу службу технической поддержки. Мы всегда будем рады помочь и ответить на все ваши вопросы.

Разработано командой Toolboom.

Пайка микросхем и плат. Производство микросхем Фотография, картинки, изображения и сток-фотография без роялти.Image 139126485.

Пайка микросхем и печатных плат. Производство микросхем Фотография, картинки, изображения и сток-фотография без роялти. Изображение 139126485.

Пайка микросхем и плат. Производство микросхем. Полупроводниковые платы для микрочиповой техники.Оборудование для изготовления паяльной системы. Электронное устройство микросхемы. Концепция индустрии компьютерных чипов. Печатная плата миниатюрных микросхем. Технология изготовления микрочипов, производство и пайка полупроводников. Макро-деталь микросхемы микропроцессора.

S M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3800 x 2529 пикселей | 32.2 см x 21,4 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3800 x 2529 пикселей | 32,2 см x 21,4 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредита

Самая низкая цена
с планом подписки

Попробуйте 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Гибкие микросхемы для печатных плат – производственные возможности

По мере развития технологий устройства становятся все меньше и требования к скорости передачи данных на печатных платах возрастают. Каждая гибкая печатная плата предназначена для выполнения определенной функции внутри отведенного пространства, но они также должны быть технологичными, иметь строгие механические допуски и быть рентабельными.

Поскольку размеры компонентов становятся с каждым годом все меньше, это позволяет очень маленьким гибким печатным платам включать значительную функциональность, а также быть пассивным компонентом для обеспечения связи в определенных приложениях.

Насколько маленькой может быть гибкая печатная плата?

Размер микросхемы зависит от области применения, но некоторые из ключевых элементов, которые важны для многих клиентов:

Сохранение очень жестких допусков по контуру.
Значения импеданса, которые можно поддерживать на уровне +/- 5% даже в приложениях с большим объемом.
Позолота для использования в клеммных устройствах соединителей.
Использование паяльной маски LPI на гибкой подложке для сохранения целостности прокладки паяльной маски.
Добавление небольших ребер жесткости, чтобы сделать один конец материала жестким.
Микросхемы требуют очень тонких линий и пространств, что требует специального оборудования для травления.
Собственные возможности по производству пробивных прессов и оснастки сокращают время выхода на рынок.

Возможность миниатюрной гибкой печатной платы

В следующей таблице представлены общие возможности гибких микросхем. Однако каждое приложение индивидуально, поэтому, пожалуйста, свяжитесь с нами, если у вас возникнут вопросы по дизайну, чтобы мы могли проверить параметры вашего приложения.

Наименьший размер печатной платы	5 мм x 5 мм
Ширина линии и интервал	0,002 дюйма (0,05 мм)
Толщина меди	1/4 унции, 1/3 унции, 1/2 унции 1 унция, 2 унции и выше
Размер переходного отверстия / сверла
Минимальный диаметр сверла (механическое)	0.004 “(0,1 мм)
Минимальный размер переходного отверстия (лазер)	2 мил (0,05 мм)
Минимальный размер микроперехода (лазер)	3 мил (0,07 мм)
Паяльная маска / покровное покрытие
Паяльная маска Мост между плотиной	3 мил (0.08 мм)
Допуск регистрации паяльной маски	2 мил (0,05 мм)
Регистрация Coverlay	8 мил (0,20 мм)
Регистрация PIC	7 мил (0,18 мм)
Ребро жесткости
Регистрация ребра жесткости	8 мил (0.28 мм)
Допуск толщины	10%
Наименьший размер ребра жесткости	0 мм x 0 мм
Импеданс
Импеданс	+/- 8%
Стальная линейчатая матрица (SRD))
Допуск контура	4 мил (0.1мм)
Минимальный радиус	4 мил (0,1 мм)
Внутренний радиус	0,51 мм (20 мил)
Минимальный размер отверстия пуансона	28 мил (0,7 мм)
Допуск размера отверстия перфорации	+/- 2 мил (0.051 мм)
Ширина паза	0,51 мм (20 мил)
Допуск отверстия до контура	+/- 2 мил (0,05 мм)
Допуск края отверстия до контура	+/- 3 мил (0,07 мм)
Минимум от трассы до контура	8 мил (0.20 мм)
Электрические испытания
Испытательное напряжение	50 – 300 В
Доступная отделка поверхности
твердое золото, ENIG, ENEPIG, OSP, иммерсионное серебро, иммерсионное олово, гальваническое олово

Приложения для гибких микросхем

Непрерывная миниатюризация устройств привела к тому, что печатные платы стали меньше и плотнее и требовали больше возможностей.Применения, которые мы поставляем гибкие мини-печатные платы, включают:

Высокоскоростные цифровые / ВЧ / СВЧ разъемы
Промышленные датчики
Расходные материалы для КИП
Медицинские изделия – носимые устройства
Слуховые аппараты
Упаковка для полупроводников
RFID метки / антенны
И многое другое…

Epec – ведущий опытный разработчик и производитель миниатюрных печатных плат, уделяющий внимание отраслевым допускам и обслуживанию клиентов. Мы предлагаем полный спектр услуг по проектированию и производству, которые могут быстро адаптироваться к любым вашим требованиям при больших или малых объемах.

SMT технологий | ЭлКонтинент Ко. Лтд

SMT технологии

В 2008 году была основана компания Elcontinent Co. Ltd., занимающаяся сборкой печатных плат SMT и DIP.Наша фабрика имеет новое точное и производительное оборудование. Это помогает нам выполнять любые по количеству и сложности заказы. В составе линии автоматической сборки печатных плат:

– Автоматический принтер ДЭК для пайки пасты с функциями автоматического позиционирования очистки трафарета и настройки. Это оборудование используется при производстве серийной продукции.

– Полуавтоматический принтер SR2500 для пайки пасты с функциями особо точной регулировки позиционирования трафарета.Это оборудование используется для небольших серий и образцов.

– Автоматическая россыпь Opal-X ″ Assembleon. Это оборудование может собирать любые компоненты от 01005 до крупных CSP, Flip, Chips, QFP с небольшим шагом выводов. Высокая скорость, точность 30 мкм и функции контроля, позволяют изготавливать различное количество различных типов печатных плат. Также у нас есть много питателей под все типы компонентов.

– Ручной манипулятор LM901 используется для изготовления образцов. Это оборудование позволяет через несколько часов делать образцы для наших клиентов.

– Конвейер автоматический Owen ERSA HOTFLOW 7 с функцией управления процессом пайки компьютером. Это оборудование позволяет достичь стабильного качества процесса пайки. Также на нашем заводе используется бессвинцовая пайка.

– Станция контроля, автопогрузчик и разгрузчик в линии от Nutek дополняют процессы автоматизации на нашем производстве.

При изготовлении используются только лазерные трафареты высочайшего качества. Паяльная паста и другие технологические материалы только от лучших мировых брендов гарантируют нашим клиентам высокое качество нашей продукции.

Внимание !!! Вся комплектация должна поставляться в стандартной заводской упаковке: катушки, корпуса и поддоны для микросхем. Для обеспечения достаточной сборки, в лентах должно быть 5-7% запас микросхем – компонентов (минимум 10 штук) и 1% запас микросхем (минимум 2 штуки) по потерям при сборке. Если змеевик не комплектный, она должна содержать свободный от компонентов заправочный конец длиной минимум 20 см. Ленты, состоящие из нескольких отдельных частей, к установке не принимаются! К установке принимаются компоненты в следующих типах носителей: катушки – 8, 12, 16, 24, 32 и 44 мм; шкафы любой ширины; матричные поддоны для микросхем.

General Microcircuits, Inc. | Произведено в Северной Каролине

General Microcircuits, Inc.

1133 N. Main St.
Mooresville, Северная Каролина 28115

Контактная информация

О нашей компании

Классификация первичной отрасли : Производство компьютеров и электроники
Дата основания : 1980
GMI – поставщик услуг в области электронного производства.Мы сертифицированы по стандартам ISO9001 и 14001 через UL / DQS. Наша штаб-квартира находится в Мурсвилле, Северная Каролина, и у нас есть офис в Сан-Хосе, Коста-Рика.

Наши возможности

Сборка специализируется на сборке печатных схем и сборке верхнего уровня

Электроника и электрика специализируется на сборке SMT & PTH PCA

Производство специализируется на пользовательских тестовых системах и приспособлениях

Что делает нас уникальными

Сертификаты : ISO 14001, ISO 9001

Текущие экспортные рынки : Азия, Европа, Северная Америка, Южная Америка

Перечень оборудования : Принтеры для паяльной пасты MPM, машины для нанесения паяльной пасты Juki, печи для электровертационного оплавления, системы YesTech AOI, системы рентгеновского излучения YesTech & Dage, машины для пайки электроволновой пайкой, машина для селективной пайки ACE, Agilent 3070 ICT.

Радиус доставки : Во всем мире

Другое : GMI – это безбумажная фабрика, использующая программное обеспечение Aegis MES. Мы первая компания Associates. Мы проработали 32 года без несчастных случаев на производстве. Мы предлагаем нашим уважаемым клиентам оптимальные варианты затрат.

Обслуживаемые отрасли

Промышленные машины и оборудование
Специализируется на сборках печатных схем
При типичном ежемесячном объеме производства от 1 до 100 000

General Microcircuits, Inc.

Надежность межсоединений проводов и уровни влажности в гибридных микросхемах с компонентами, прикрепленными эпоксидной смолой (Конференция)

Блазек, Р. Дж. Надежность межсоединений проводов и уровни влажности в гибридных микросхемах с компонентами, прикрепленными эпоксидной смолой . США: Н. П., 1987. Интернет.

Блазек, Р. Дж. Надежность межсоединений проводов и уровни влажности в гибридных микросхемах с компонентами, прикрепленными эпоксидной смолой . Соединенные Штаты.

Блазек, Р. Дж.Мы бы . «Надежность межсоединений проводов и уровни влажности в гибридных микросхемах с компонентами на эпоксидной основе». Соединенные Штаты.

@article {osti_6083996, title = {Надежность соединения проводов и уровни влажности в гибридных микросхемах с компонентами, прикрепленными эпоксидной смолой}, author = {Blazek, R J}, abstractNote = {Была оценена гибридная микросхема и проводная технология, которая состоит из компонентов микросхемы, прикрепленных эпоксидной смолой к тонкопленочной или многослойной толстопленочной сети и соединенных между собой золотыми проводами.Эта технология была проверена на предмет соответствия продукции Министерства энергетики США, которая должна выдерживать длительное хранение и экстремальные экологические требования. Исследование включало испытания на разрушающее натяжение проволоки, испытание на сдвиг в шаровой связке, анализ внутренней влажности и материалов, испытания на воздействие окружающей среды и ускоренное старение. Прочность на растяжение проволоки, составлявшая в среднем 8,92 г, и прочность на сдвиг в шаровой связке, составлявшая в среднем 44 г, были одинаковыми независимо от сборки HMC, окружающей среды или условий старения. Минимальная сила тяги проволоки, соответствующая требованиям Mil-Std-883C, составила 99.55% всего провода и средний уровень внутренней влажности соответствовали требованиям Mil-Std-883C. Прочность на разрыв проволоки не уменьшилась, а расслоение связки и интерметаллические соединения не увеличились после ускоренного старения в течение 1000 часов при 150 ° C. Существующая технология изготовления микросхем и проводов будет модернизирована путем замены существующей эпоксидной смолы компонентов на такую, которая создает более низкие уровни влажности и загрязнения. Плазменная очистка компонентов и сетей перед сваркой проводов также повысит надежность проводов. Графики соединения проводов Thermosonic будут оптимизированы для конкретных компонентов микросхемы, а проблемы интерметаллического и эпоксидного загрязнения будут отслеживаться с помощью испытаний на сдвиг шаровой связи.}, doi = {}, url = {https://www.osti.gov/biblio/6083996}, journal = {}, номер =, объем =, place = {United States}, год = {1987}, месяц = {7} }
