Охлаждение лазерного станка: Охлаждение лазерного станка и лазерной трубки. Как выбрать

Содержание

Охлаждение лазерного станка и лазерной трубки. Как выбрать

Лазерные станки для резки и гравирования на основе СО2 лазера имеют простую конструкцию и достаточно большой ресурс лазера. Однако, чтобы получить от такого станка максимальный срок службы, точность и экономичность нужно обеспечить надлежащие условия работы трубки. Для этого в обязательно подбирается и устанавливается система охлаждения для лазера, которая обеспечивает оптимальную рабочую температуру трубки.

Производители трубок рекомендуют во время работы обеспечить температуру в трубке от 10 до 25 градусов Цельсия. Возможна кратковременная работа при температурах до 28 градусов, но при таком режиме соответствие мощности и срока службы паспортным данным не гарантируется.

Устройство системы охлаждения СО2 трубки.

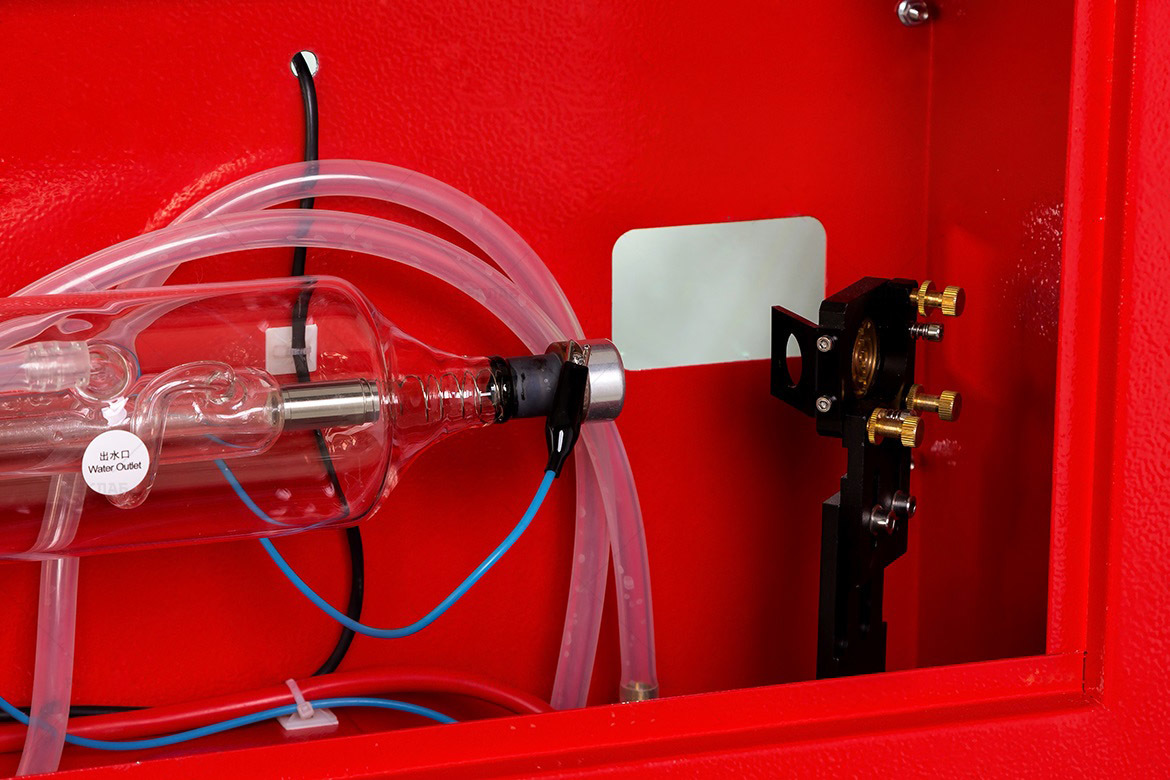

Охлаждение лазерной трубки организовано просто и технологично. Полая колба вокруг герметичной рабочей области оборудована выходным и входным штуцером, через который под давлением подается охлаждающая жидкость.

Внешне система напоминает конструкцию обычного дистиллятора. Для обеспечения циркуляции жидкости в системе используется помпа. Мощность помпы подбирается в зависимости от мощности лазера и рабочей температуры жидкости.

Промышленная чиллерная система охлаждения также имеет в своем составе блок принудительного охлаждения, работающий по принципу холодильника, оборудованный датчиками тока жидкости и ее температуры. Для полупрофессионального и периодического использования лазерного станка может использоваться обычная емкость на 60-100 литров с водой, желательно дистиллированной.

Оптимально охлаждение лазерного станка для постоянной эксплуатации включает:

  • Трубки подвода охлаждающей жидкости к патрубкам лазерной трубки;
  • Помпа для обеспечения циркуляции жидкости;
  • Емкость для жидкости. Объем зависит от мощности лазерной трубки, наличия и мощности чиллера;
  • Чиллер на основе контура с хладагентом, датчиком тока жидкости и ее температуры.

В качестве жидкости используется дистиллированная вода или раствор антифриза, приготовленный по инструкции (в зимний период).

В качестве чиллера системы охлаждения для большинства промышленных задач подойдет модель CW-5200 с охлаждающим контуром и автоматикой контроля циркуляции и температуры жидкости.

Когда вам требуется подобрать надежное оборудование для системы охлаждения лазерных станков, обратитесь к нам. Мы поможем собрать оптимальную систему охлаждения лазерных трубок, которая обеспечит их длительную работу на заданной мощности.

Охлаждение лазерного станка | Сервисный центр

Лазерная аппаратура работает с высоким потреблением энергии, что требует использования эффективной системы охлаждения. Если для принтера вполне достаточно обдува наружным воздухом, то более мощные лазеры со светодиодной накачкой требуют от системы охлаждения гораздо большей производительности.

При работе лазерного станка на производстве далеко не всегда складываются благоприятные внешние условия – температура в помещении может быть высокой, что приводит к перегреву лазерных головок и смещению частоты подкачки.

Локальное охлаждение лазерного устройства

Коридор значений рабочих температур для лазера достаточно узок. Для поддержания оптимальных значений необходимо либо активно охлаждать помещение и аппаратуру, либо использовать менее затратную схему локального охлаждения непосредственно головки или трубки лазера.

Для этих целей предназначены чиллеры. Его применение позволяет обеспечить активное охлаждение головки лазера при небольшом потреблении энергии. Для подключения холодильного агрегата достаточно сети бытового напряжения и безопасного теплоносителя – воды. Существуют более производительные фреоновые охладители, но общий принцип действия устройства остается неизменным – система работает за счет циркуляции рабочей жидкости, которая обменивается теплом с воздухом вне станка, при этом охлаждая лазеры аппарата.

Такое устройство способно рассеивать тепло, пока не возникнет аварийная ситуация, если вода достигнет точки кипения. Но вероятность такого развития событий близка к нулевой благодаря характеристикам и автоматической системе управления чиллером.

Принцип охлаждения лазерного станка чиллером

Для предупреждения сбоев и обеспечения полного управления охлаждением в чиллер встраивается ряд датчиков и электроника, регулирующая температуру и давление воды при циркуляции. Помимо непосредственного охлаждения, чиллер обеспечивает регулирование температуры в рабочей области, что очень важно для правильной работы лазера.

В конструкции чиллера предусмотрен контроллер охлаждения, который постоянно проверяет давление в системе, скорость потока воды, температуру обеих сторон теплообмена. Для более мощного оборудования может потребоваться разрешенный к применению фреоновый агрегат с высокими показателями производительности. Большинство лазерных станков стабильно и уверенно работает с охлаждением от чиллера.

Охлаждение воды в устройстве обеспечивается за счет фреона, для которого предусмотрен отдельный контур циркуляции. Теплообменник для охлаждения головки лазерного станка монтируется в непосредственной близости от нее, что позволяет не снижать эффективность работы самого станка и подключенного к нему чиллера. Использование активного охлаждения значительно продлевает ресурс эксплуатации лазерного оборудования.

Назад в раздел

Инструкция по эксплуатации системы охлаждения лазерного станка

Несложная инструкция по эксплуатации водяной помпы и ее неукоснительное выполнение – надежный способ уберечься от непредвиденных ситуаций, возникающих при неправильной эксплуатации системы охлаждения лазерного станка.

 Работа лазерного оборудования сопряжена с высокотемпературным режимом внутри лазерной трубки и в зоне резания. Функцию предотвращения перегрева лазерной трубки и сопряженных с ней узлов станка несет в себе система охлаждения с водяной помпой. При правильном выполнении подключения и дальнейшей работы водяной помпы и системы в целом, исключается возможность перегрева и возникновение, в связи с этим, аварийных ситуаций, способных нанести значительный материальный ущерб и подвергнуть опасности здоровье обслуживающего персонала.

Инструкция по эксплуатации водяной помпы предусматривает порядок ее подготовки к подключению и создание условий, обеспечивающих нормальный уровень охлаждения лазерной трубки за счет постоянной циркуляции воды. Такой способ охлаждения значительно повышает срок эксплуатации лазерной трубки и способствует качественному выполнению операций резания.

Устройство водяной помпы для охлаждения лазерной трубки

Размеры и мощность водяной помпы (погружного насоса), а также объем резервуара с холодной водой, в который погружается помпа, выбираются в соответствии с моделью лазерного станка. Кроме рабочих органов, помпа снабжена кабелем для электропитания и патрубком, к которому подключается шланг, соединенный с системой охлаждения лазерного станка.

Эксплуатационной инструкцией предусматривается специальный порядок подключения и эксплуатации помпы, включая 6 этапов:

1.Подготовка резервуара, наполненного холодной водой, объемом от 60 до 100 л. Емкость может быть выполнена из металла, пластика или стекла и снабжена крышкой, предохраняющей воду от попадания загрязнений. Вода не должна содержать видимых включений, наполнять резервуар можно прямо из водопроводной сети. Объем резервуара и количество воды зависит от модели лазерного станка – чем больше мощность лазерной трубки и длительность рабочего цикла, тем больший объем потребляемой воды понадобится для работы. При этом учитывается также необходимость полного погружения корпуса помпы в воду. Оптимальная температура воды для охлаждения лазерной трубки – до 25о С. При достижении более высокой температуры следует остановить станок и подождать охлаждения воды, либо заменить ее на более прохладную.

2.Одним концом первый шланг закрепляется у положительного полюса лазерной трубки, в котором происходит формирование лазерного луча.

Другим концом шланг присоединяется к патрубку помпы. Конец второго шланга крепится со стороны отрицательного полюса лазерной трубки, где формируется лазерный пучок. Свободный конец второго шланга просто погружается в воду.

3.После этого водяную помпу полностью опускают в воду, не забывая следить за уровнем воды в резервуаре – ее должно быть достаточно для полного погружения помпы.

4.Следующий шаг – подключение помпы в сети энергоснабжения 220 В.

5.После включения помпы проверяется циркуляция воды в системе охлаждения. Под воздействием помпы вода по шлангу поступает в лазерную трубку и выходит через второй шланг в резервуар, обеспечивая непрерывный процесс ее охлаждения.

6.Свободное прохождение воды по системе охлаждения подтверждает правильность установки и подключения водяной помпы.

Важно! В соответствии с требованиями безопасности, во время подготовки и подключения помпы лазерный станок должен быть отключен.



Чиллеры для охлаждения станка, системы охлаждения лазерного станка от Пром Инжиниринг

Система охлаждения станка

Система охлаждения станка представляет собой оборудование, принудительно прокачивающее воду. Близкое расположение входных штуцеров, дает максимальный эффект, предотвращая повреждение стеклянных колб лазерного станка, который предварительно помещен в охладительный элемент «рубашку». В тот момент, когда циркулирующая, холодная вода, превращается в горячую, выходной штуцер – отправляет ее в другую емкость «теплообменную».
Особенность такой системы в постоянном контроле за повышением температуры воды в системе, которая в свою очередь, не должна превышать отметку в 25℃. Пассивное охлаждение станков имеет ряд недостатков:

  • В неблагоприятных условиях – срок эксплуатации стеклянной колбы станет значительно меньше
  • Водяное охлаждения станка предполагает расходование воды, и чем больше оборудование – тем больше воды требуется для его эффективного охлаждения
  • Тщательный контроль за температурой воды в системе приводит к систематическим перерывам, ввиду необходимости заменить воду на холодную, а это в свою очередь – снижает эффективность работы
Сложности в обслуживании крупногабаритных агрегатов начинаются и в момент обустройства рабочего пространства. Так, система охлаждения станка большого размера может предполагать установку накопительного бака для жидкости в размере 100 литров, а это – значительно уменьшает рабочую площадь помещения и приводит к осложнению замены такого объема воды.

Чиллер для лазерного станка

Охлаждение фрезерных станков и лазерного оборудования по такому принципу становится сложным и трудоемким процессом, а при работе с габаритными агрегатами – приводит к увеличению количества перерывов и простоев, сложностям в процессе эксплуатации, существенным финансовым затратам и увеличении времени обслуживания такой техники. Поэтому нужна обработка стали холодом. Как охладить станок быстро и максимально качественно?

Принцип работы лазерного станка предполагает нагрев основной горелки, что в свою очередь, приводит к необходимости остужать такой агрегат. В процессе выбора наиболее подходящего оборудования, продавцы часто рекомендуют приобретать и вспомогательные элементы – чиллеры, которые быстро и эффективно справляются с охладительной функцией.

Без чиллера лазерный станок будет работать в нормальном режиме, однако срок его эксплуатации и эффективность работы могут снижаться гораздо быстрее. Для полного понимания необходимости приобретать вспомогательные охладительные элементы, важно понять принцип их работы и качественные преимущества, которые приобретает пользователь.

Преимущества использования чиллера для лазерного оборудования

Чиллер для лазерного станка, по принципу своей работы аналогичен отопительному радиатору. Нагретая жидкость поступает в систему трубок, которые излучают тепло. Вентилятор, вмонтированный в конструкцию, служит для охлаждения этих трубок и отведения теплых потоков воздуха.

К качественным особенностям работы чиллера для станка можно отнести:

  • Быстрое охлаждение основных элементов устройств
  • Экономию ресурсов, в том числе – уменьшение объема, необходимой для охлаждения, жидкости
  • Автоматический контроль рабочей температуры в теплоносителе

Совокупность, перечисленных выше факторов, дает возможность не только уменьшать потребности оборудования, для крупных предприятий, но и создавать благоприятный микроклимат, особенно – в производственных помещениях. Именно поэтому, приобретая лазерную технику, продавцы рекомендуют покупать и высокотехнологичные чиллеры, которые делают работу качественной, эффективной, с меньшими финансовыми и временными затратами.

Запросите цену
и наличие прямо сейчас

Мы ответим Вам в течение 15 минут


Замена воды в системе охлаждения лазерного станка TRUMPF

Для замены нам потребуются:

  • Прибор для измерения электропроводности воды
  • Водяной насос
  • Ветошь
  • Добавки для воды: AlCare Quick-Kit Aluminium (Ref№ 1652605) и CuCare Quick-Kit Cuprum (Ref№ 1653112)
  • Охлаждающая деминерализованная вода электропроводностью менее 10 мкСм/см.
  • Кольцевой ключ для смены фильтров воды.
  • 3 фильтра воды (фильтр для алюминиевого контура, основного потока, фильтр FocusLine). Референсный артикул 146152
  • Фильтрующий элемент №0115942
  • Ёмкость для слива и утилизации отработавшей воды из баков системы охлаждения станка.

 ОБРАТИТЕ ВНИМАНИЕ!

  • Охлаждающая вода и добавки к ней агрессивны! Существует опасность раздражения кожи и глаз!
  • Используйте перчатки и очки для защиты при работе с охлаждающей водой и добавками к воде.
  • Работа насосов(помп) агрегата охлаждения без воды, могут привести к их повреждению.

  1. Отключите лазер, а после остановки лазера и сам станок.
  2. Внимание! данный пункт не рекомендуется выполнять для старых станков – возможно появление течей. Залейте в бак средство с красной крышкой из набора соответствующего типу контура охлаждения(медный и алюминиевый. Не путайте их. Они имеют разную дозировку). Включите агрегат охлаждения и дайте поработать 2 часа.
  3. Опорожните полностью оба контура охлаждения: алюминиевый и медный. Воду можно откачать при помощи вспомогательного водяного насоса, либо используя водоотливные шланги, которые находятся в цокольной полости  агрегата охлаждения.
  4. Для максимального опорожнения системы охлаждения, временно отсоедините шланг от верхнего быстросъемного элемента в резонаторе и временно отсоединить шланг на каскаде возбуждения станка. Не стоит пренебрегать этим пунктом, поскольку оставшаяся старая вода смешиваясь с новой водой, поднимает её электропроводность.
  5. Открыть панели(стенки) агрегата охлаждения.
  6. Очистить баки ветошью или мойкой высокого давления.
  7. Закрыть краны на фильтрах воды.
  8. Заменить фильтры с очисткой колб фильтровальных элементов: в корпусе фильтра должно быть чисто.
  9. Открыть краны на фильтрах.
  10. Промыть сито в медном контуре агрегата охлаждения.
  11. Заменить фильтры или очистить сеточки в:
  12. Наполнить баки на 60% деминерализованной водой.
  13. Выпустить воздух из насосов в помощью пробки в верхней части помп и включить агрегат охлаждения.
  14. Дать поработать насосам 10 минут. После этого измерить электропроводность воды при помощи прибора для измерения электропроводности воды.
  • Если электропроводность воды меньше 200 мкСм/см(для алюминиевого контура допутимо до 500 мкСм/см), вода чистая и не содержит мусора, то добавьте присадки в алюминиевый контур охлаждения и в медный контур охлаждения станка.
  • Если электропроводность воды больше 200 мкСм/см(для алюминиевого контура допутимо до 500 мкСм/см), грязная и содержит взвеси, то вновь опорожните контуры охлаждения и повторите процесс промывки.

     15. Полностью наполнить баки деминерализованной водой.

Делаем чиллер для лазерного станка из пивного охладителя своими руками — Lacutor

Приветствую! Сегодня поделюсь своим опытом переделки б/у пивного охладителя под чиллер для лазерного станка. Не буду углубляться в вопросы важности соблюдения температурного режима при эксплуатации лазерной трубки, т.к. на эту тему существует достаточно информации на профильных сайтах и форумах. Сразу к делу.

Мне довелось купить на авито пивной охладитель марки Кентавр, модель Тор стоимостью 4500р. Фото его состояния на момент покупки:

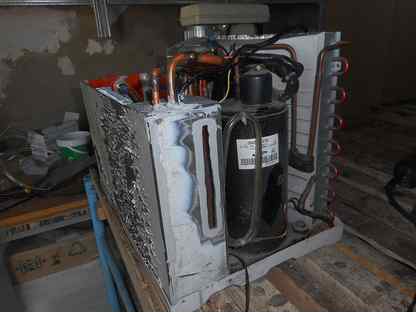

После разборки и чистки:

Чтобы приспособить пивной охладитель к использованию совместно со станком для лазерной резки, требуется терморегулятор. Я использовал w3002, заказал на Aliexpress, стоимость около 250-300р.

В принципе можно подключить пивной охладитель непосредственно к терморегулятору, но, хоть потребляемая мощность охладителя и небольшая, но я что-то опасаюсь питать его напрямую, поэтому я собрал схему с использованием контактора, которым управляет терморегулятор. Схема ниже:

Т.е. согласно установленным параметрам терморегулятор подает сигнал на управляющие входы контактора, а уже контактор питает пивной охладитель. Фото собранного устройства ниже:

В настройках терморегулятора w3002 есть 4 параметра.

  • P0 — первая граница диапазона
  • P1 — вторая граница диапазона
    Если P0 меньше, чем P1, то нагрузка будет включена на время повышения температуры от P0-P1 (нужно, например, в случае обогрева теплицы). Если P0 больше, чем P1, то нагрузка будет включена на время понижения температуры от P0 до P1 (нужно, например, для контроля температуры охлаждающей жидкости).
  • P2 — значение коррекции показаний датчика в диапазоне от -10 до +10 градусов. Т.е. если датчик показывает значения отличные от показаний эталонного термометра, этой настройкой можно подкорректировать.
  • P3 — время задержки включения нагрузки в минутах, максимум 10 минут. Например для защиты компрессора охладителя от частых включений/выключений при установке узкого диапазона температур и частых срабатываний реле.
    Одновременное нажатие и удержание стрелок вверх и вниз приводит к сбросу до заводских настроек
    Диапазон работы от -50 до +110 градусов

Тестирование цифрового регулятора температуры

Пробный запуск прошел успешно, за полтора часа работы станка компрессор охладителя включался дважды на несколько минут при достижении водой температуры в  20 градусов и отключался при 17 градусах.

На этом все, если возникли вопросы — пишите в комментариях.

как подключить чиллер для лазера? Производители чиллеров для охлаждения трубки, описание системы охлаждения

Чиллеры для лазерного станка — достаточно важный аксессуар. Владельцам такой техники необходимо знать, как подключить чиллер для лазера. Необходимо также ознакомиться с описанием системы охлаждения и с основными производителями чиллеров для охлаждения трубки.

Что это такое?

Лазерная аппаратура может применяться в промышленности очень эффективно и работать с высокой точностью. Бесконтактная обработка различных деталей и поверхностей сопровождается повышением их температуры. Однако при этом побочным эффектом неизбежно оказывается разогрев самого рабочего аппарата. Особенно это характерно для лазера с газовым рабочим телом. Насколько бы надёжными ни были сами аппараты, они нуждаются в отводе тепла.

В противном случае ресурс устройства заметно снижается, падает его точность и производительность. Поэтому во всех сколько-нибудь серьёзных аппаратах и используется чиллер для лазерного станка — так называют продвинутую систему охлаждения трубки. Технически и без чиллера всё реализовано не так уж сложно. Трубка имеет специальную охладительную рубашку. Через неё непрерывно качается жидкость — чаще всего вода. Поступление жидкости происходит с помощью припаиваемых на концы штуцеров.

Давление создаётся при помощи насоса. Его привод потребляет электричество. Насос относится к погружному типу. Его помещают на дно ёмкости. Патрубок, отвечающий за нагнетание, сообщается с патрубком охладителя при помощи специального гибкого шланга.

Ёмкость с водой выступает своего рода теплообменником. Но именно поэтому в системе возникает слабое место. Запасная жидкость в охладителе должна быть прогрета максимум до 25 градусов. Учитывая то, что минутный оборот воды обязан составлять 2-5 л за 60 секунд, очевидно, что ёмкость бака равна 60-100 л. Такой подход означает существенное неудобство охладительной системы и дороговизну модели.

Однако чиллер позволяет обойти подобное ограничение и существенно уменьшить необходимое количество воды. Оно в ряде случаев понижается до 9-10 л. Помимо уменьшения размеров ёмкости, это позволяет добиться высокой интенсивности производственного процесса. Даже при долгой эксплуатации подобное устройство не будет перегреваться.

Однако чиллер стоит дорого и потребляет много энергии: как следствие, использование его оправданно только на крупном производстве либо при очень существенных ограничениях на используемую площадь.

Популярные производители

Чиллеры могут быть предназначены как для газоразрядных, так и для жидкостных, и для твёрдотельных лазеров. Во многих источниках заявляют, что охлаждать лазерные станки можно только с помощью систем марки S&A. При этом утверждается, что иные бренды или никому не известны, или недостаточно качественны. В реальности чиллеры поставляются самыми разными фирмами — и продукция различных компаний достаточно однородна. Мало того, эксперты приходят к выводу, что каких-либо существенных различий просто нет.

Условия их использования и обычные сроки эксплуатации более или менее идентичны. Разница в стоимости связана с раздуванием расценок многими изготовителями и поставщиками. Некоторые сравнительно малоизвестные поставщики за бренд доплату не берут. Каких-либо других отличий нет.

Главной составной частью многих чиллеров является компрессор на фреоне.

Самые экологичные типы фреона дороже. Другие выгоднее и эффективнее при отводе тепла. Однако назвать их производство экологичным нельзя. При грамотном использовании компрессор проработает от 10 до 15 лет. Контроллеры также везде более или менее одинаковы, поставляются с 2-3 предприятий как под собственными брендами, так и под другими шильдиками.

Стоит учесть, что разные чиллеры могут использоваться для отвода тепла:

  • от газовых трубок;

  • станков лазерной сварки;

  • волоконных лазеров.

Значительное место на рынке играют компании Carrier, Daikin, Trane, York. Эти американские производители стали востребованы ещё в 1980-е годы как минимум. Их продукция неплоха, но за неё придётся переплатить 20-30%. Среди европейских марок заслуживают внимания:

  • Clivet;

  • Ciat;

  • Bluebox;

  • Airwell;

  • Wesper;

  • Sabina.

Их изделия также стабильно представлены на отечественном рынке. Но поскольку они завозятся из-за рубежа, стоимость довольно высока. В России действуют фирмы:

Схема подключения

Корректное функционирование лазерных чиллеров возможно лишь в том случае, если их удастся правильно подключить.

Начинают с залива воды через особое заливное отверстие. Проще всего отслеживать этот показатель с помощью специальной шкалы. Для подключения чиллера в холодных условиях или в неотапливаемых помещениях надо использовать антикоррозийные антифризы, а не простую воду.

При подсоединении шлангов необходимо следить за направлением жидкости, чтобы всё работало правильно.

Некоторые модели оснащены датчиками протока. Они гарантируют защиту лазерных трубок от осушения. Процедура подсоединения такова:

  • включают сетевой шнур в станок;

  • дополняют разъём подключения заглушкой, которая замкнёт контакты;

  • проверяют наличие жидкости;

  • включают устройство;

  • дожидаются, пока пузыри уйдут через некоторое время;

  • проверяют места подключения шлангов;

  • доливают бак до необходимого уровня.

Лазерное охлаждение, лазерные охладители

Номер детали Описание
360437 ПЕРЕХОДНИК НАСОСА GRUND К WALRUS
430292 КОМПЛЕКТ ЗАМЕНА БОЛЬШОГО СИНЕГО УПЛОТНИТЕЛЯ
608290 ВХОДНОЙ / ВЫПУСКНОЙ ВЕНТИЛЯТОР В СБОРЕ 16 ″ -5/8 3-фазн.
608294 ВХОДНОЙ / ВЫПУСКНОЙ ВЕНТИЛЯТОР В СБОРЕ 18 ″ -5/8 3PH
608297 НАРУЖНЫЙ ВЕНТИЛЯТОР В СБОРЕ 18 ″ -5/8 1PH
608586 ВЕНТИЛЯТОР В СБОРЕ 18 ″ -5/8 1Ф НАРУЖНЫЙ
609918 НАРУЖНЫЙ ВЕНТИЛЯТОР В СБОРЕ 16 ″ -5/8 1PH
612087 НАСОС TPHK8T6-5S ДЛЯ ЗАМЕНА CRKI8
1702001 C1521761D3X НАСОС 1HP (P122-SUS)
4300070 ФИЛЬТР 17-3 / 4 X 57
4300110 ФИЛЬТР 18-3 / 4 X 42
4300123 ФИЛЬТР 21-3 / 4 X 57
4300130 ФИЛЬТР 22-3 / 4 X 44-3 / 4
4300134 ФИЛЬТР 61. 5 х 16,5
4300142 ФИЛЬТР 28-7 / 8 X ​​57
4300157 ФИЛЬТР 23-3 / 4 X 47-3 / 4
4300200 ФИЛЬТР 22-1 / 2 X 41-1 / 4
1751752 P122-S 1ST1E2C4SE НАСОС 1 л.с. WO
1751753 P124-S 1ST1G2A4SE НАСОС 2 л.с. WO
5000570 НАСОС CM10-2 A-S-I-E-AQQE E-A-A-N
29

РЕФРАКТОРМЕТР RHA-100ATC
29 ПРОПИ ГЛИКОЛЬ 30% 55 GL БОЧКА P-300
29 ЭТИЛЕНГЛИКОЛЬ 5 ГАЛЛОНОВ / ВЕДРО 100%
29 СМЕСЬ ЭТИЛЕНГЛИКОЛЯ 30% – 5 ГАЛЛОНОВ
29 ЭТИЛЕНГЛИКОЛЬ- 55 галлонов 100%
29 ЭТИЛЕНГЛИКОЛЬ БОЧКА 55 ГАЛЛОНОВ 50%
29
ЭТИЛЕНГЛИКОЛЬ БОЧКА 55 ГАЛЛОНОВ 30%
29
ЭТИЛЕНГЛИКОЛЬ БОЧКА 55 ГАЛЛОНОВ 45%
29 ЭТИЛЕНГЛИКОЛЬ ВЕДРО 5 ГАЛЛОНОВ 50%
29 ПРОПИЛЕНГЛИКОЛЬ 30% БОЧКА 55 ГАЛЛОНОВ
29 ПРОПИЛЕНГЛИКОЛЬ 5 ГАЛЛОНОВ / ВЕДРО 30%
29 ПРОПИЛЕНГЛИКОЛЬ 50% 55 GL БОЧКА
29
ПРОПИЛЕНГЛИКОЛЬ 50% 5 GL ВЕДРО
3899405 611444-01 (E149) ЛОПАСТЬ ВЕНТИЛЯТОРА 24 16 ГРАДУСОВ
4500028 610347-01 ЛОПАСТЬ ВЕНТИЛЯТОРА 24 33 ГРАДУСА 5/8
4500035 61142601 ЛОПАТКА ВЕНТИЛЯТОРА 18 5/8 KEY
4500036 61146601 ЛОПАТКА ВЕНТИЛЯТОРА 16 5/8 KEY
4001310 K1324 ДВИГАТЕЛЬ 56C 1 / 2HP 3PH TEFC
4051301 ДВИГАТЕЛЬ # W # 48T17T144 * 1/2 HP 3PH 5/8
4051311 048A170F1H ДВИГАТЕЛЬ 1/2 HP 1PH5 / 8 КЛЮЧ
4051320 ДВИГАТЕЛЬ 056T11T5542 56YZ 1-1 / 2HP 3PH
4070113 ДВИГАТЕЛЬ 48-ЛЕТНЯЯ РАМА 1/3 HP 1 PH
43 МЕШОК ДЛЯ ФИЛЬТРА 4X14 ПОЛПРОПИЛЕН 50MIC
4504182 ВЕНТУРИ 18 ″ Оцинкованный DWG № 201678
4330900 D3350-0043P ФИЛЬТР 1/2 ″ NPT 80 MESH
4330501 151122 КОЛЬЦО УПЛОТНИТЕЛЬНОЕ ДЛЯ БОЛЬШОГО СИНИЙ
4331001 R50-BBS КАРТРИДЖ ФИЛЬТРА 50 МИКРОН
4331005 КЛЮЧ SW-3 150296 PENTAIR
4331007 WPX100BB97P КАРТРИДЖ ФИЛЬТРА 100M **
1731538 101B125F11BD ЛОПАТОЧНЫЙ НАСОС 2 галлона в минуту
1732507 104E240F11BC ДЛИННЫЙ НАСОС (P132-B) 4GP
1732509 104E240F11XX ЛОПАТКА НАСОСА 4GPM NO RELF
1732511 МУФТА 3045 5/8 PROCON
1732512 1048-1C ПЕРЕХОДНИК 56C РАМКА PROCON
1732602 104B240F11BC ЛОПАТКА НАСОСА 240 ГЛ / Ч
40 114067 ДВИГАТЕЛЬ 1 л. с. (E143-B)
40 110353 ДВИГАТЕЛЬ 1/2 л.с. (E145-3)
4507018 ЗАЩИТА ВЕНТИЛЯТОРА ДИАМ. 18 ″ 1.5 ″ ВЫСОТА
4507019 ЗАЩИТА ВЕНТИЛЯТОРА 18 ″ ДИАМЕТР 4,5 ″ ВЫСОТА
43

МЕШОК ФИЛЬТРА PE-100-P-4-S
1679000 3400K111 НАСОС 232 5HP 6.3 ″ IMP
1399025 810S037B01 ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
1785001 НАСОС TPHK2T7-7S ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
1785003 НАСОС TPHK4T5-5S ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
1785004 НАСОС TPHK4T7-7S ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
1785007 НАСОС TPHK8T6-5S ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
1785010 CDLKF4-80 / 8 НАСОС ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
4331230 OR-5 КОЛЬЦО УПЛОТНИТЕЛЯ БОЛЬШОЙ СИНИЙ 10/20
1751526 1MS1E4D4 НАСОС 1 HP TEFC НЕРЖАВЕЮЩИЙ
1751527 1MS1E5D4 НАСОС 1 HP TEFC НЕРЖАВЕЮЩИЙ 3
1751528 1MS1G5B4 НАСОС 2HP TEFC НЕРЖАВЕЮЩИЙ 3
1751570 2HM1G5E3KK НАСОС 2 л. с. TEFC SS
4800119 18 ″ FN045-4DH.2F.V7P2 С ПЛИТОЙ
4800138 20 ″ FN050-4DK.4I.V7P1 156754
1732603 1113 ЗАЖИМ V-BAND
1751590 1ST1G5A4 НАСОС 2 HP TEFC НЕРЖАВЕЮЩИЙ
1751754 P126-S 2ST1h3A4SE НАСОС 3 л.с. WO
1751755 3ST1J2G4SE НАСОС 5 л.с. WO (P128-S)
1760213 LB0512TE НАСОС 1/2 л.с. 115-230 / 1 / 50-60
1769019 КОМПЛЕКТ УПЛОТНЕНИЙ 10K55 (ПОДХОДИТ ДЛЯ 1MS / 1ST) VITN
1781028 CRKI4-50 НАСОС ВЕРТИКАЛЬНЫЙ SS NEMA
1785000 НАСОС TPHK2T5-5S ВЕРТИКАЛЬНЫЙ НЕРЖАВЕЮЩИЙ
29 ПРОПИ-ГЛИКОЛЬ 50% БАРАБАН 55 GL P-323
29 P-323 ГЛИКОЛЬ 5 ГАЛЛОНОВ / ВЕДРО 100%
29
ПРОПИ ГЛИКОЛЬ 100% 55 GL БОЧКА P-323
29 БОЧКА 100% ПРОПИЛЕНГЛИКОЛЯ
29 ПРОПИЛЕНГЛИКОЛЬ 5 GL 100%
29
ЭТИЛЕНГЛИКОЛЬ 5 ГАЛЛОНОВ / ВЕДРО 45%
40 115726 ДВИГАТЕЛЬ 1/2 л. с. (E145) 5/8 КЛЮЧ
4300120 ФИЛЬТР 18-3 / 4 X 44-3 / 4
4300170 ФИЛЬТР 30 X 30
4330001 150238 ФИЛЬТР 1 БОЛЬШОЙ СИНИЙ # 10
4330006 150236 ФИЛЬТР 1-1 / 2 БОЛЬШОЙ СИНИЙ # 20
4331012 R50 КАРТРИДЖ ФИЛЬТРА 50 МИКРОН
4331013 КАРТРИДЖНАЯ МУФТА ДЛЯ ФИЛЬТРА №20
4331210 ФИЛЬТР-ТЕЛЕЖКА PCF1-20MB.155274-43
4395004 МЕШОК ФИЛЬТРА №4 100 МИКРОН
4500038 610542-01 (E148) ЛОПАТКА ВЕНТИЛЯТОРА 18 5/8
4800131 18 ″ ВЕНТИЛЯТОР FB045-4DK.4F.V4P 135610
4800131 18 ″ ВЕНТИЛЯТОР FB045-4DK. 4F.V4P 135610
5000009 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО, 1.174 ID X .103 ШИРИНА
5001343 КАПЕЛЬНАЯ УПАКОВКА ГЛИКОЛЬ 5GAL ВЕДРО
600102-S НАСОС PROCON 2 гал. / Мин. 1-фазн. Сброс *** SRV
600110-S НАСОС PROCON 240 галлонов в час, 1 фаза сброса *** SRV
612542-S НАСОС PROCON 4GPM 3-фазн. Сброса *** SRV

Охлаждающие устройства в лазерной терапии

J Cutan Aesthet Surg.Октябрь-декабрь 2016 г .; 9 (4): 215–219.

Анупам Дас

Отделение дерматологии, Медицинский колледж и больница КПК, Калькутта, Западная Бенгалия, Индия

Арти Сарда

Отделение дерматологии, Медицинский колледж и больница КПК, Калькутта, Западная Бенгалия, Индия

Абхишек Де

1 Кафедра дерматологии, Калькуттский национальный медицинский колледж, Калькутта, Западная Бенгалия, Индия

Кафедра дерматологии, Медицинский колледж и больница KPC, Калькутта, Западная Бенгалия, Индия

1 Кафедра дерматологии, Калькуттский национальный медицинский колледж, Калькутта, Западная Бенгалия, Индия

Адрес для корреспонденции: Dr. Анупам Дас, «Прерана», 19, Пхулбаган, Калькутта – 700 086, Западная Бенгалия, Индия. Электронная почта: [email protected] Авторские права: © 2016 Journal of Кожная и эстетическая хирургия

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution-NonCommercial-ShareAlike 3.0, которая позволяет другим делать ремиксы, настраивать и строить произведение на некоммерческой основе при условии, что автор указан и новые произведения лицензируются на идентичных условиях.

Эта статья цитируется в других статьях в PMC.

Abstract

Охлаждающие устройства и методы теперь интегрированы в большинство лазерных систем с целью защиты эпидермиса, уменьшения боли и эритемы и повышения эффективности лазера. В зависимости от применяемого метода его можно разделить на контактное и бесконтактное охлаждение. Что касается времени облучения лазером, номенклатура включает предварительное охлаждение, параллельное охлаждение и последующее охлаждение. Выбор охлаждающего устройства продиктован лазерным устройством, личным выбором врача с точки зрения удобства использования, комфорта пациента, ценой и расходами на обслуживание устройства.Мы кратко рассмотрим различные методы охлаждения, используемые в лазерной практике.

КЛЮЧЕВЫЕ СЛОВА: Контактное охлаждение кожи, охлаждающие устройства, динамическое охлаждающее устройство, бесконтактное охлаждение кожи, Zimmer

ВВЕДЕНИЕ

Основная цель лазерной терапии для пациентов с определенными дерматозами состоит в максимальном термическом повреждении целевых хромофоров, в то время как сведение к минимуму травм нормальной кожи. Однако в некоторых случаях пороговая доза падающего лазерного луча для повреждения эпидермиса может быть очень близка к пороговой величине для удаления хромофора, что ставит под сомнение введение высоких доз.Темнокожие пациенты более восприимчивы к этим проблемам из-за повышенного содержания меланина в эпидермисе, который выступает в качестве важного хромофора за лазерную энергию, что приводит к увеличению частоты боли, образования пузырей, рубцов и диспигментации. Метод борьбы с этой проблемой – выборочное охлаждение самых поверхностных слоев кожи. Следует помнить, что поглощение энергии меланином может привести к выделению тепла, но последующее охлаждение эпидермиса должно предотвратить повышение температуры выше пороговой температуры, ответственной за термическое повреждение.[1]

Охлаждение защищает эпидермис, благодаря чему мы можем направлять на кожу лазерные лучи высокой плотности энергии. Это называется «теорией пространственной селективности охлаждения». Чтобы воздействовать на хромофоры в кровеносных сосудах, стволовых клетках, волосяных фолликулах и т. Д., Необходимо достичь определенной температуры. Однако такая температура может значительно повредить эпидермальные кератиноциты и меланоциты. [2] Охлаждающие устройства обеспечивают поддержание более низкой температуры на уровне эпидермиса, но при этом достигают требуемой более высокой температуры на целевом уровне.Это важно для правильного функционирования лазерного луча. [3] Кроме того, охлаждение уменьшит количество отеков, которые часто возникают как осложнение лазерной процедуры [4]. Если быть точным, основной принцип заключается в защите поверхностных слоев кожи от сопутствующих термических повреждений. Этого можно достичь с помощью конвекции холодного воздуха, контактного охлаждения или криогенного спрея (динамического) охлаждения. [1,5,6,7,8]

Поскольку охлаждение является основой безопасности пациента и помогает достичь лучших результатов, оно стало обязательным обеспечить наличие охлаждающего устройства в лазерной установке.В лазерной комнате рекомендуется иметь тележку с охлаждающим устройством (около 2,5 футов на 2,5 фута). Внешние охлаждающие устройства, такие как Zimmer, содержат компрессор, поэтому важно иметь для него отдельную электрическую цепь. Также необходимо предусмотреть кубики льда или пакеты со льдом [9].

МЕТОДЫ ОХЛАЖДЕНИЯ

Охлаждение может быть достигнуто до, во время или после лазерной обработки, называемое предварительным охлаждением, параллельным охлаждением и последующим охлаждением, соответственно. [10] По методике охлаждение бывает двух видов: контактное и бесконтактное. Контактное охлаждение может быть достигнуто активными (медь, сапфировые наконечники) или пассивными (лед или гели холода) методами. При контактном охлаждении охлаждение ткани достигается за счет передачи тепла от кожи к охлаждающему устройству или веществу, помещенному непосредственно на кожу. При пассивном контактном охлаждении устройство отводит тепло с поверхности кожи путем передачи энергии от теплой поверхности кожи к холодному охлаждающему агенту, нагревая агент. Однако при активном контактном охлаждении тепло, передаваемое устройству, активно отводится термоэлектрическими элементами или протекающими жидкими охлаждающими агентами.При бесконтактном охлаждении тепло от тканей активно отводится за счет испарения или конвекции. Бесконтактное охлаждение достигается с помощью криогенного спрея или холодного воздуха. Краткое описание различных методов приведено в.

Таблица 1

Обзор методов охлаждения во время лазерной терапии

КОНТАКТНОЕ ОХЛАЖДЕНИЕ КОЖИ

Это делается с помощью охлаждаемых сапфировых металлических или стеклянных пластин, встроенных в наконечник, льда или охлажденных водных гелей. Он применяется на практике уже несколько десятилетий, в основном используется для анестезии при дерматохирургических процедурах.Чтобы предотвратить или уменьшить отек после лазерной процедуры, рекомендуется охладить такие области, как щеки и шея, пакетами со льдом до тех пор, пока не исчезнут боль и / или эритема. Пакет со льдом лучше всего обернуть мягкой тканью и прикладывать на 10-15 мин / час максимум на 4 часа, пока ощущение жжения не исчезнет. Температура поверхности кожи 12 ° C может быть достигнута после 10 секунд охлаждения. Применение пакетов со льдом может быть не очень удобной процедурой, и она лучше всего подходит для больших площадей и в тех случаях, когда метод охлаждения сапфирового наконечника недоступен.Он в основном используется для лечения винных пятен, телеангиэктазии на ногах и удаления волос. Охлаждение кубиков льда – это удобный метод, поскольку кубик льда просто прикладывают к коже на несколько минут. Кроме того, он подходит для любого лазерного устройства, поскольку его либо снимают перед лазерной терапией, либо через него проводят терапию (предварительное охлаждение или параллельное охлаждение). Однако есть несколько недостатков использования кубиков льда. Врач должен использовать обе руки для проведения терапии, и охлаждение может занять несколько минут, прежде чем можно будет начать лазерное облучение.Производство кубиков льда без пузырьков, необходимых для лазерной терапии, может стать серьезной проблемой. Помимо вышеперечисленных проблем, пациенты могут чувствовать себя некомфортно из-за того, что на их коже течет талая вода. Лед и охлажденные гели можно легко использовать для охлаждения больших участков кожи (массовое охлаждение), хотя в клинической практике это беспорядочно.

Следует отметить, что нанесение водных гелей – наименее эффективный метод. Он включает наложение стерилизованной одноразовой прокладки из гидроколлоидного геля (неприлипающие повязки на рану) (например,g., «Vigilon»), который предварительно охлаждают в бытовом холодильнике и помещают в зону обработки. Гелевую подушку охлаждают до 8 ° C. После нанесения температура кожи быстро снижается с 32 ° C до 23,5 ° C в течение 5 секунд, но повышается до 26,5 ° C через 10 секунд и до 27 ° C через 60 секунд, что недостаточно для лазерной обработки. Классические показания для этого устройства – телеангиэктазии на ногах и пятна портвейна. Он может просто пассивно отводить тепло от кожи, что означает, что он не способен обеспечить продолжительное охлаждение.Кроме того, давление и низкие температуры приводят к побледнению нижележащих кровеносных сосудов. В результате этого снижается поглощение энергии гемоглобином, что часто вызывает стойкие поражения [11]. У этого метода есть несколько недостатков. Поражение кожи закрывается подушечкой, что ограничивает обзор области лечения, а гелевая подушечка приводит к расфокусированному лазерному лучу, рассеивая свет, что снижает эффективность лечения. В наши дни этот метод не рекомендуется.

Охлаждение сапфирового наконечника или охлаждение охлаждающего наконечника теперь доступно в большинстве лазеров. Он предлагает хороший метод охлаждения на протяжении всей процедуры (до, во время и после охлаждения). Следует отметить, что температура наконечника составляет 4 ° перед выстрелом, 0 ° во время выстрела и еще 4 ° после окончания выстрела. [10] Это наиболее полезно для лечения с более длительными импульсами (> 10 мс). [12] Устройства контактного охлаждения сапфирового наконечника с термоэлектрическими элементами в основном встроены в наконечник, а устройства с жидким охлаждающим агентом являются съемными и присоединяемыми по мере необходимости.Сапфировый наконечник – одно из самых эффективных охлаждающих устройств. Однако стоимость наконечника, специального лазера, энергозатрат и охлаждающих агентов являются ограничивающими факторами. Кроме того, лечение необходимо проводить вслепую, поскольку охлаждающее устройство непрозрачно и напрямую интегрировано в лазерный наконечник. Помимо более эффективного отвода тепла, активное контактное охлаждение предлагает управляемое вручную сжатие кожи, уменьшая кровоток в поверхностных кровеносных сосудах; следовательно, снижение оксигемоглобина, который является активным хромофором.Кроме того, сжатие кожи приближает более глубокие цели, такие как волосяные фолликулы, к поверхности кожи, таким образом, максимизируя поглощение лазерной энергии, поэтому для нагрева этих целей можно использовать меньшую плотность энергии. Однако эти устройства требуют частой очистки после каждых 5–10 импульсов для удаления мусора, а дезинфекция наконечника между пациентами является обязательной для предотвращения кожных инфекций.

БЕСКОНТАКТНОЕ ОХЛАЖДЕНИЕ КОЖИ

Криогенный спрей

Первым устройством для охлаждения спреем был спрей жидкого азота, используемый на расстоянии 20 см от кожи.Кожа охлаждается за счет испарения капель на поверхности. Однако неконтролируемое использование может привести к крионекрозу, а чрезмерное использование может вызвать удушье в периоральной области и в области ноздрей.

Новое охлаждающее устройство, используемое для избирательного охлаждения эпидермиса, – это динамическое охлаждающее устройство (DCD), которое является либо дополнительным устройством, либо встроенным в лазер, где охлаждающий агент представляет собой импульсный криогенный спрей. Встроенное программное обеспечение позволяет пользователю устанавливать параметры распыления DCD и задержки. Криоген распыляется на кожу непосредственно перед лазерным импульсом, что приводит к охлаждению кожи. [2] Это устройство распыляет на кожу непродолжительную струю жидкого криогена непосредственно перед нанесением лазера. Криоген, обычно нетоксичный 1,1,1,2-тетрафторэтан, также известный как R-134a (точка кипения: -26,2 ° C), доставляется запрограммированными импульсами продолжительностью не более (10–100 мс) с равная временная задержка между криогенным импульсом и лазерным импульсом. Жидкая двуокись углерода была исследована в ходе испытаний в качестве альтернативы R-134a.

Метод позволяет снизить температуру кожи до 5 ° C и –9 ° C.Следует отметить, что достигаемое снижение температуры вдвое ниже, чем температуры, достигаемые методом контактного охлаждения. Это особенно полезно для импульсов длительностью менее 5 мс. Еще одно существенное преимущество DCD заключается в том, что он вызывает избирательное охлаждение. Снижение температуры локализовано примерно на 200 мкм поверхностной ткани. Таким образом, с помощью DCD мы можем безопасно использовать высокие плотности энергии с хорошим запасом прочности. К тому же дискомфорт пациента минимален.Это особенно полезно при лазерной эпиляции, когда необходимо использовать высокую плотность потока энергии. Уменьшение боли значительно у пациентов с более темным типом кожи, что актуально в наших условиях. Кроме того, документально подтверждено, что при увеличении продолжительности всплеска DCD при лазерной эпиляции достигается значительное уменьшение боли, особенно у пациентов с типом V. [13] Также обнаружено, что DCD помогает при лечении родимых пятен портвейна с помощью импульсного лазера на красителе с длиной волны 585 нм [14].

Самым большим преимуществом использования этого устройства является то, что оно координирует криогенную струю и лазерный импульс в соответствии с указаниями оператора.Он обеспечивает равномерное охлаждение при каждом импульсе и при каждой обработке. Однако при контактном охлаждении снижение температуры изменяется в зависимости от давления, прикладываемого оператором. [14,15] Однако струя вызывает беспокойство в периоральной, периорбитальной или ноздрейной областях и в редких случаях может привести к удушью. Шипящий звук струи может напугать детей, но с этим легко справиться. Одним из важных недостатков является то, что эффективность DCD снижается при длительности импульса более 10 мсек. В таких случаях во время лазерной обработки необходимы параллельные методы охлаждения, такие как холодный воздух или контактное охлаждение.Кроме того, фторэтан является загрязняющим агентом и может повредить озоновый слой, о чем следует помнить в эпоху глобального потепления и экологических проблем.

Криогенные спреи полезны при работе с лазерами с малой шириной импульса. Охлаждающие жидкости в виде спреев используются как для анестезии, так и для криохирургии. [16] Охлаждение с помощью криогенного спрея (CSC) эффективно для защиты эпидермиса и сосочкового слоя дермы, обеспечивая при этом глубокую фотокоагуляцию тканей во время облучения лазером Nd: YAG [17]. CSC обеспечивает огромный запас прочности с точки зрения предотвращения повреждения эпидермиса.Этот метод способствует быстрому и пространственно избирательному охлаждению эпидермиса, не влияя на температуру целевого хромофора. Опрыскивание кожи человека криогеном приводит к снижению температуры поверхности до -30 ° C, но температура базального слоя эпидермиса не опускается ниже 0 ° C. Длительность криогенного всплеска и задержка между прекращением струи и лазерным импульсом можно регулировать электронно, что приводит к воспроизводимому охлаждению с предсказуемой пространственной селективностью.

DCD также продемонстрировал многообещающие результаты в лечении воспалительных поражений акне с помощью инфракрасных лучей диодного лазера с длиной волны 1450 нм (14 Дж / см 2 ).[18] Недавно в инновационном лазерном / радиочастотном устройстве CO 2 успешно использовалась динамическая система охлаждения со струей холодного воздуха для уменьшения дискомфорта пациента. [19]

Для поверхностных хромофоров (кровеносных сосудов в винном пятне и кожного коллагена при неабляционном омоложении кожи) нам нужен большой температурный градиент на поверхности кожи, который может быть достигнут с помощью CSC с использованием коротких криогенных всплесков и времени задержки. Для более глубоких хромофоров (волосяных фолликулов) может быть разрешено более длительное время охлаждения.[20] Однако сообщалось о гиперпигментации дугообразной формы при криогенном охлаждении кожи. [21]

Zimmer (принудительное охлаждение воздуха)

В отличие от других методов охлаждения (контактное охлаждение, криогенный спрей, пакеты со льдом и т. Д.) Zimmer может охлаждать эпидермис до, во время и после воздействия лазерной энергии, при этом также не мешая лазеру луч. Устройство сводит к минимуму боль и термические травмы во время лазерных и дерматологических процедур, а также для временного обезболивания при инъекциях.Он обеспечивает подачу охлажденного воздуха на протяжении всей процедуры и обеспечивает высокий уровень комфорта для пациента. При конвекционном охлаждении температура поверхности кожи снижается примерно до 15 ° C за 8 с. Показания – винные пятна и другие сосудистые поражения, удаление волос и татуировки. Преимущества – совместимость с любым лазерным устройством, неограниченный обзор поражения, а также высокий уровень комфорта как для пациента, так и для врача. К недостаткам можно отнести чувство удушья и риск обморожения при чрезмерном охлаждении.В бесконтактных охлаждающих устройствах последнего поколения используется конвекционный метод охлаждения, обеспечивающий непрерывный поток охлажденного воздуха при температуре -30 ° C с регулируемой скоростью потока, при этом не мешая лазерному лучу. Впервые этот метод был апробирован Раулином и др. . в 2000 г. и признан безопасным и недорогим. [22] На самом деле, этот метод также не лишен каких-либо побочных эффектов. Повышенная частота поствоспалительной гиперпигментации была продемонстрирована при постоянном охлаждении холодным воздухом.[23]

ЗАКЛЮЧЕНИЕ

Охлаждение теперь является неотъемлемой частью быстро развивающейся дисциплины лазерной дерматологической хирургии. Существуют различные методы достижения того же, которые при правильном выборе могут минимизировать вызванное температурой эпидермальное повреждение, помимо воздействия на целевой хромофор, для которого используется конкретный лазер [24].

Финансовая поддержка и спонсорство

Нет.

Конфликт интересов

Конфликта интересов нет.

СПИСОК ЛИТЕРАТУРЫ

1. Нельсон Дж. С., Маджарон Б., Келли К. М.. Активное охлаждение кожи в сочетании с лазерной дерматологической хирургией. Semin Cutan Med Surg. 2000. 19: 253–66. [PubMed] [Google Scholar] 2. Шринивас Ч.Р., Кумаресан М. Лазеры для сосудистых поражений: Стандартные рекомендации по уходу. Индийский J Dermatol Venereol Leprol. 2011; 77: 349–68. [PubMed] [Google Scholar] 3. Клавун К.Г., Грин Д. Важность кожного охлаждения во время фототермической эпиляции: теоретические и практические соображения. Лазеры Surg Med.2002; 31: 97–105. [PubMed] [Google Scholar] 4. Таннелл Дж. У., Чанг Д. В., Джонстон К., Торрес Дж. Х., Патрик К. В., мл., Миллер М. Дж. И др. Влияние охлаждения криогенным спреем и воздействия сильного излучения на избирательное повреждение сосудов при лазерном облучении кожи человека. Arch Dermatol. 2003; 139: 743–50. [PubMed] [Google Scholar] 5. Стюарт Н., Лим А.С., Лоу П.М., Гудман Г. Лазеры и подобные лазерам устройства: Часть первая. Australas J Dermatol. 2013; 54: 173–83. [PubMed] [Google Scholar] 6. Сачдев М., Хамид С., Майсор В. Неабляционные лазеры и нелазерные системы в дерматологии: современное состояние.Индийский J Dermatol Venereol Leprol. 2011; 77: 380–8. [PubMed] [Google Scholar] 7. Аурангабадкар С., Майсур В. Стандартные рекомендации по уходу: Лазеры для татуировок и пигментных поражений. Индийский J Dermatol Venereol Leprol. 2009; 75 (Дополнение 2): 111–26. [Google Scholar] 8. Гоэль А., Крупашанкар Д.С., Аурангабадкар С., Нишал К.С., Омпракаш Х.М., Майсор В. Фракционные лазеры в дерматологии – Текущее состояние и рекомендации. Индийский J Dermatol Venereol Leprol. 2011; 77: 369–79. [PubMed] [Google Scholar] 9. Дхепе Н. Минимальные стандартные рекомендации по уходу за требованиями к созданию лазерной комнаты.Индийский J Dermatol Venereol Leprol. 2009; 75 (Дополнение 2): 101–10. [Google Scholar] 10. Зензи Х. Х., Альтшулер ГБ, Смирнов М. З., Андерсон Р.Р. Оценка методов охлаждения в лазерной дерматологии. Лазеры Surg Med. 2000; 26: 130–44. [PubMed] [Google Scholar] 11. Adamic M, Troilius A, Adatto M, Drosner M, Dahmane R. Сосудистые лазеры и IPLS: Руководство по уходу от Европейского общества лазерной дерматологии (ESLD) J Cosmet Laser Ther. 2007; 9: 113–24. [PubMed] [Google Scholar] 12. Гольдман депутат, редактор. Лазеры и энергетические устройства для кожи.2-е изд. Бока-Ратон: CRC Press; 2013. с. 100. [Google Scholar] 13. Нам В.К., Цукас М.М., Фаланга В., Карсон П.А., Сами Н., Тома Д.Д. Предварительное исследование тонких изменений продолжительности динамического охлаждения при лазерной эпиляции 755 нм на боль и повреждение эпидермиса у пациентов с III-V типами кожи. Лазеры Surg Med. 2002; 31: 247–51. [PubMed] [Google Scholar] 14. Вальдорф Х.А., Альстер Т.С., Макмиллан К., Каувар А.Н., Геронемус Р.Г., Нельсон Дж.С. Влияние динамического охлаждения на лечение родимых пятен портвейна импульсным лазером на красителе с длиной волны 585 нм. Dermatol Surg. 1997. 23: 657–62. [PubMed] [Google Scholar] 15. Анвари Б., Милнер Т.Э., Таненбаум Б.С., Нельсон Дж. С.. Сравнительное исследование тепловой реакции кожи человека на контакт с сапфиром и охлаждение криогенным распылением. IEEE Trans Biomed Eng. 1998; 45: 934–41. [PubMed] [Google Scholar] 16. Wheeland RG. Кожная хирургия. Филадельфия: У. Б. Сондерс; 1994. [Google Scholar] 17. Хоффман В.Л., Анвари Б., Саид С., Таненбаум Б.С., Лиау Л.Х., Милнер Т. и др. Охлаждение криогенным спреем при лечении гемангиом лазером Nd: YAG. Предварительное исследование на животных моделях.Dermatol Surg. 1997; 23: 635–41. [PubMed] [Google Scholar] 18. Рай Р., Натараджан К. Лазерное и световое лечение акне. Индийский J Dermatol Venereol Leprol. 2013; 79: 300–9. [PubMed] [Google Scholar] 19. Камполми П., Бонан П., Каннароццо Г., Брускино Н., Моретти С. Оценка эффективности и безопасности инновационного лазерного / радиочастотного устройства CO2 в дерматологии. J Eur Acad Dermatol Venereol. 2013; 27: 1481–90. [PubMed] [Google Scholar] 20. Маджарон Б., Кимел С., Веркрюсс В., Агилар Дж., Папа К., Сваасанд Л.О и др.Охлаждение криогенным спреем в лазерной дерматологии: влияние влажности окружающей среды и образования инея. Лазеры Surg Med. 2001; 28: 469–76. [PubMed] [Google Scholar] 21. Ли SJ, Пак С.Г., Кан Дж.М., Ким Ю.К., Ким Д.Х. Криоген-индуцированная гиперпигментация дугообразной формы с помощью устройства динамического охлаждения. J Eur Acad Dermatol Venereol. 2008; 22: 883–4. [PubMed] [Google Scholar] 22. Раулин С., Греве Б., Хэммс С. Холодный воздух в лазерной терапии: первые опыты с новой системой охлаждения. Лазеры Surg Med. 2000; 27: 404–10. [PubMed] [Google Scholar] 23.Манускиатти В., Эймпунт С., Ванитфакдидеха Р. Влияние охлаждения холодным воздухом на частоту поствоспалительной гиперпигментации после лечения приобретенного двустороннего невуса Ота-подобных пятен лазером Nd: YAG с переключением добротности. Arch Dermatol. 2007. 143: 1139–43. [PubMed] [Google Scholar] 24. Lorenz S, Hohenleutner U, Landthaler M. Охлаждающие устройства в лазерной терапии. Med Laser Appl. 2001; 16: 283–91. [Google Scholar]

Охладители для лазеров – Охладители для сварки

Системы охлаждения для промышленных лазеров, сварки и других лазерных процессов

Охладитель лазера является основным компонентом и наиболее важным устройством, используемым для управления температурой лазера для обеспечения высокого качества работы и длительного срока службы промышленных лазеров, медицинских лазеров, военных лазеров и других лазерных систем.Лазерные чиллеры, портативные чиллеры, стоечные чиллеры, водоохладители и теплообменники – это полностью автономные устройства, способные отводить тепло от компонентов, рассеивающих тепло лазера.

Промышленная лазерная технология требует точной автоматизированной обработки для высокоскоростной и высокоточной резки, перфорации, сварки, лабораторных условий и других специализированных процессов. Медицинская лазерная технология требует широкого диапазона параметров для диагностических и терапевтических медицинских применений.Медицинские и научные лазеры требуют надежного и точного контроля температуры для оптимального качества луча лазера.

Системы жидкостного охлаждения Opti Temp (чиллеры) используются для отвода тепла от имеющихся сегодня в продаже лазеров и предотвращения перегрева критически важных компонентов в промышленных лазерах и медицинских лазерах. Хотя существует множество жидкостей-теплоносителей, используемых в качестве охлаждающих жидкостей для самых разных лазерных приложений, включая медицинские лазеры, военные лазеры и многое другое.Вода, безусловно, является наиболее распространенной охлаждающей жидкостью, и если система правильно спроектирована, система рециркуляции воды (водоохладители) обеспечивает эффективное, действенное и надежное средство охлаждения мощных лазерных систем.

С 1990 года Opti Temp зарекомендовала себя как надежный поставщик охладителей жидкости и теплообменного оборудования для ряда лазерных приложений. Opti Temp создаст для вас стандартную систему или, при необходимости, спроектирует ее в соответствии с требованиями заказчика по размеру, мобильности, условиям эксплуатации, тепловой нагрузке и занимаемой площади системы.

Мы смогли учесть требования клиентов, спроектировать систему, разместить большую охлаждающую способность в небольшом корпусе и позволить изготовителю оборудования для медицинского оборудования предложить лазер и систему охлаждения в одной привлекательной упаковке.


Эти чиллеры, разработанные для промышленных условий с длительным сроком службы, рекомендуются для всех типов лазерных процессов.

Щелкните любой из продуктов, показанных ниже, для получения дополнительной информации …

Блоки лазерного охлаждения, пояснения в энциклопедии RP Photonics; рециркуляционные холодильные системы, вода, холодопроизводительность, температурная стабильность, коррозия, спецификации

Энциклопедия> буква L> лазерные охлаждающие устройства

можно найти в Руководстве покупателя RP Photonics.

Вас еще нет в списке? Получите свою запись!

Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием продукта.

Определение: устройства для охлаждения мощных лазеров

немецкий: Laser-Kühlgeräte

Категория: лазерные устройства и лазерная физика

Как цитировать статью; предложить дополнительную литературу

Автор: Д-р Рюдигер Пашотта

URL: https://www.rp-photonics.com/laser_cooling_units.html

В частности, в мощных лазерах выделяется значительное количество тепла, в частности, в усиливающей среде лазера из-за неполного преобразования мощности накачки в оптическую выходную мощность.В случае лазеров с диодной накачкой используемые лазерные диоды также выделяют тепло. Во избежание чрезмерных температур, которые могут ухудшить работу или даже повредить лазер, это тепло необходимо отводить от устройства. Для этого доступны специальные лазерные охлаждающие устройства для активного охлаждения.

Особенно мощные охладители требуются для больших высокомощных лазеров, используемых, например, для лазерной сварки и резки. Сюда входят как твердотельные лазеры, так и газовые лазеры, такие как лазеры CO 2 .Как правило, требуемая охлаждающая способность зависит не только от генерируемой мощности лазера, но и от эффективности системы при подключении к розетке: чем менее эффективна система, тем больше тепла выделяется.

Для маломощных лазеров, пассивное охлаждение, например через присоединенный радиатор и / или конвекции воздуха часто бывает достаточно. В некоторых случаях охлаждению способствует термоэлектрический охладитель (охладитель Пельтье), который «перекачивает» тепло от лазера к радиатору или радиатору. Последний оказывается достаточно эффективным только при достаточно высоких температурах.

Отдельные блоки охлаждения

Для работы с высокими тепловыми мощностями часто используются отдельные блоки лазерного охлаждения, которые обычно снабжают фактическое лазерное устройство потоком охлаждающей воды с более или менее стабильной и не слишком высокой температурой, одновременно забирая воду с повышенным температурным уровнем. Такие холодильные агрегаты часто устанавливают на колесах, поэтому их можно относительно легко перемещать по комнате. Они должны быть подключены к лазеру с помощью более или менее гибких водяных трубок, потенциально также к внешнему водопроводу и к электросети – часто с помощью толстых кабелей для трехфазного переменного тока.

Избыточное тепло можно отвести разными способами, например, использование потока водопроводной воды, что, однако, может привести к значительным эксплуатационным расходам. Обычно используются системы циркуляции воды с замкнутым контуром, содержащие охладитель в сочетании с теплообменником и вентилятором, рассеивающий тепло в наружный воздух, или для низких охлаждающих мощностей иногда в воздух в помещении. Чиллер – это устройство, подобное тому, что используется в бытовом холодильнике (разновидность теплового насоса), но обычно намного более мощное.Несмотря на то, что чиллер часто потребляет значительную электроэнергию и требуются водяные насосы, эксплуатационные расходы рециркуляционных систем чиллера обычно ниже, чем для систем, потребляющих водопроводную воду.

Также бывают случаи, когда лазерное охлаждающее устройство может утилизировать избыточное тепло в центральной системе охлаждения здания. Его основная функция состоит в том, чтобы подавать охлаждающую воду с требуемым потоком и температурой для лазера, независимо от колебаний температуры центральной системы.

Устройства дистанционного лазерного охлаждения могут иметь охлаждающую способность в несколько киловатт, десятки киловатт или даже больше. Для некоторых устройств можно объединить несколько из них, чтобы получить еще более высокую охлаждающую способность. Однако необходимы соответствующие меры предосторожности, чтобы правильно распределить охлаждающую нагрузку между несколькими устройствами.

В принципе, можно также повторно использовать выделяемое тепло, подавая его в систему отопления здания, например, для экономии энергии. Однако пока это случается сравнительно редко, в основном из-за трудностей с подключением устройств.

В некоторых случаях блок лазерного охлаждения подает только фильтрованный холодный воздух к лазеру и, возможно, к его источнику питания.

Различные важные аспекты

Температурная стабильность

Чем круче, тем лучше? Нет, не всегда!

В частности, при использовании лазерных диодов часто важно поддерживать стабильную температуру охлаждения, поскольку это может повлиять на длину волны излучения. Часто лазерные диоды имеют температурный коэффициент порядка 0,3 нм / К, так что изменение температуры на несколько кельвинов может изменить длину волны излучения более чем на 1 нм.Учитывая небольшую ширину полосы поглощения накачки некоторых лазерных кристаллов, это может привести к уменьшению поглощения накачки и, следовательно, к серьезному снижению мощности лазера. В таких случаях может потребоваться тщательная оптимизация температуры охлаждающей воды для получения оптимальной выходной мощности лазера. Волоконные лазеры в этом отношении гораздо менее требовательны из-за их большой полосы поглощения накачки.

Можно использовать систему блокировки для автоматического выключения лазера, когда обнаруживается, что поток охлаждающей воды и / или ее температура не подходят.

Вибрации

Лазерные охлаждающие устройства часто производят сильную вибрацию, которая может нарушить работу лазерной системы или других устройств в их окружении. Поэтому иногда такие охлаждающие устройства эксплуатируются в отдельном помещении, что также упрощает поддержание чистоты в лазерном помещении при проведении технического обслуживания системы охлаждения. Некоторый уровень вибрации может передаваться через водяные трубки между лазером и охлаждающим устройством, но такие эффекты можно свести к минимуму.

Химические свойства охлаждающей воды для предотвращения коррозии и засорения

Подходящие химические свойства охлаждающей воды могут иметь жизненно важное значение для длительного срока службы лазерной системы!

Для надежной длительной работы лазера требуется нечто большее, чем просто надежная подача охлаждающей воды с достаточно высоким потоком и стабильной температурой. В частности, необходимо поддерживать кондиционирование воды, чтобы вся система охлаждения могла оставаться работоспособной. Например, могут происходить процессы коррозии, разрушающие различные материалы в системе, если химический состав воды не соответствует требованиям.Как следствие, мелкие частицы могут уходить с потоком воды и в конечном итоге осаждаться в тонких структурах системы охлаждения, все более ухудшая тепловой контакт охлаждаемых частей с охлаждающей водой. Особенно чувствительны в этом отношении микроканальные охладители, поскольку их очень маленькие каналы могут легко забиваться умеренным количеством частиц.

Обратите внимание, что уже может быть проблематично, если некоторые лазерные диоды становятся более горячими, чем другие, так что общий спектр излучения становится шире, а полное поглощение накачки становится невозможным при любой температуре охлаждающей воды.

Важно знать, что определенные процессы электрохимической коррозии могут происходить, когда в системе используются неподходящие комбинации различных металлов. Следовательно, определенный блок лазерного охлаждения может быть абсолютно подходящим для одного конкретного лазера, но при этом приводит к постепенному ухудшению его характеристик при применении к другому лазеру.

Во избежание таких проблем важно убедиться, что система лазерного охлаждения полностью соответствует спецификациям производителя, который в противном случае мог бы отказаться от ответственности за дефекты.(Чтобы избежать проблем с ответственностью, охлаждающее устройство в идеале должно поставляться тем же производителем, что и лазер.) Характеристики охлаждающей воды могут включать такие аспекты, как диапазон допустимых давлений, требуемый расход и температура воды, значение pH и содержание соли в воде.

Криогенное охлаждение

Для криогенных лазеров, работающих при особо низких температурах, требуются специальные блоки лазерного охлаждения. Обычного чиллера обычно недостаточно; можно использовать специальные охладители Стирлинга, например, для достижения температуры ниже 100 кельвинов.С другой стороны, охлаждающая способность таких устройств обычно довольно мала.

Вопросы и комментарии пользователей

Здесь вы можете оставлять вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор примет решение о приеме на основании определенных критериев. По сути, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы скоро удалили его.(См. Также нашу декларацию о конфиденциальности.) Если вы хотите получить личный отзыв или консультацию от автора, пожалуйста, свяжитесь с ним, например по электронной почте.

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже откажетесь от своего согласия, мы удалим эти данные.) Поскольку ваши материалы сначала проверяются автором, они могут быть опубликованы с некоторой задержкой.

См. Также: мощные лазеры, криогенные лазеры
и другие статьи в категории лазерные устройства и лазерная физика

Если вам понравилась эта страница, поделитесь ссылкой со своими друзьями и коллегами, e. грамм. через соцсети:

Эти кнопки общего доступа реализованы с учетом конфиденциальности!

Код для ссылок на других сайтах

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем веб-сайте, в социальных сетях, дискуссионном форуме, Википедии), вы можете получить здесь требуемый код.

HTML-ссылка на эту статью:


Статья о лазерных охлаждающих устройствах

в
Энциклопедия фотоники RP

С изображением для предварительного просмотра (см. Рамку чуть выше):


alt = "article">

Для Википедии, например в разделе «== Внешние ссылки ==»:

  * [https://www. rp-photonics.com/laser_cooling_units.html
статья «Laser Cooling Units» в энциклопедии RP Photonics]

Нужен ли охладитель каждому станку для лазерной резки? : lasercutting

Обычно доступно три типа водяного охлаждения.

  1. Ведра с водой

  2. Пассивные охладители

  3. Активные охладители

Ведра с водой: при запуске выталкивает воду комнатной температуры вокруг лазера. По мере нагрева лазерной трубки вода в ведре нагревается, и охлаждающая способность со временем снижается.

Некоторые люди предложат бросить лед в ведро. Но это плохо по ряду причин. НЕ делайте этого с по .

Пассивные чиллеры : это что-то вроде CW-3000. Опять же, пассивные чиллеры имеют подачу воды комнатной температуры. Но они лучше, чем ведро, потому что у них есть теплообмен (трубы с вентилятором, обдувающий их), который охлаждает воду до комнатной температуры намного быстрее, чем просто ведро.

Однако пассивный чиллер НИКОГДА не может охлаждать воду ниже комнатной температуры.Для максимального срока службы лазерная трубка должна иметь температуру около 70-72 F. Если температура воздуха составляет 78 F или выше, охладитель не может ничего сделать, чтобы снизить температуру лазерной трубки до безопасной рабочей температуры.

Активный чиллер : Активные чиллеры содержат реальный холодильный агрегат, который может поддерживать воду на заданной температуре. Очевидно, что у активных чиллеров есть ограничения. Но даже небольшой чиллер Active имеет большую охлаждающую способность, чем CW-3000 или ведро с водой комнатной температуры.

Что вам нужно

Этот форум подтолкнет вас к CW-5000 / CW-5200.И я склонен согласиться. Это то, что у меня есть на моей машине мощностью 80 Вт. И, если вы не планируете запускать машину в своем гараже в Аризоне или Джорджия летом, CW-5200, вероятно, будет достаточно. (Даже тогда этого может быть достаточно)

Но я предполагаю, что подавляющее большинство 60-ваттных лазеров используют какое-то пассивное охлаждение. И это может быть хорошо. Если вы используете машину в помещении с кондиционером, температура которого круглый год не превышает 72 градусов, и используете ее только для легких пробежек, CW-3000, вероятно, подойдет.Причем, чем прохладнее в помещении, тем больше охлаждающая способность при активном охлаждении. Если ваша температура воздуха 65 F, CW-3000, вероятно, будет работать очень хорошо, поскольку у него большой температурный градиент, с которым нужно работать.

Но, если вы планируете использовать машину ТЯЖЕЛО, выполняя работу от 30 минут до 1 часа +, я, вероятно, не стал бы рисковать и купил бы 5200. Это должно продлить срок службы вашей лампы и сэкономить ваши деньги. в долгосрочной перспективе.

Преимущества встроенного контактного охлаждения в лазерах для удаления волос

Что такое контактное охлаждение? И почему это так важно при лазерной эпиляции?

Лазерная эпиляция зарекомендовала себя как одна из самых популярных доступных эстетических процедур, поэтому клиники должны оставаться конкурентоспособными, предлагая дополнительные функции и улучшения, чтобы выделяться среди потенциальных пациентов. Один из ключевых аспектов процедур лазерной эпиляции, который практикующие часто упускают из виду, – это охлаждение кожи, также известное как «контактное охлаждение»!

«Контактное охлаждение» – это термин, который производители лазеров придумали для передачи способности своих лазерных наконечников буквально охлаждать кожу при контакте до и во время излучения лазерной энергии. Охлаждение кожи перед процедурой лазерной эпиляции особенно важно в современных технологиях, поскольку старые лазерные технологии были печально известны тем, что не уделяли первоочередного внимания комфорту пациента.Большинство старых лазеров для удаления волос были причиной дискомфорта, жжения и даже боли. Почему? Потому что у них не было встроенного способа подготовить кожу к излучению лазерной энергии. Многие клиники до сих пор используют эти старые лазеры, в результате чего их пациенты получают не самое лучшее лечение.

К счастью, более современные лазеры для удаления волос, такие как MeDioStar от Asclepion, оснащены функцией охлаждения кожи, встроенной в наконечник лазера. Продолжайте читать, чтобы узнать о преимуществах встроенного охлаждения кожи в устройствах для лазерной эпиляции!

Экономия денег

Проще говоря, владельцы бизнеса экономят деньги в долгосрочной перспективе, выбирая лазер для удаления волос со встроенной функцией охлаждения кожи, потому что им не придется регулярно покупать дополнительные охлаждающие материалы или автономные устройства.Владельцы эстетических клиник должны обосновывать каждую покупку, сделанную от имени бизнеса, анализируя стоимость, использование, дополнительные преимущества и многое другое. Если покупка большего количества оборудования для выполнения одной процедуры оказывается обузой для вашего кошелька, возможно, пришло время пересмотреть ваше предпочтительное устройство для удаления волос.

Экономия времени

В эстетической индустрии мы слишком хорошо знаем, что время – деньги! Когда вы пытаетесь оптимизировать расписание лечения на каждый день и посещать как можно больше пациентов, крайне важно упростить каждый процесс ухода за пациентами. Встроенное охлаждение кожи охлаждает обрабатываемую область намного быстрее, чем другие методы, и поддерживает охлаждение кожи даже во время процедуры. Если вы потратите дополнительные 10-15 минут на охлаждение обрабатываемых участков на каждом пациенте с лазерной эпиляцией перед его лечением, вы обнаружите, что могли бы вылечить еще пять , заплатив пациентов (по крайней мере), со всем этим потраченным впустую временем.

Помните, что даже потратить 5-10 минут на охлаждение пакетами со льдом, потому что они кажутся более дешевым вариантом, будет стоить вам драгоценного времени и труда, которые лучше использовать в других местах в долгосрочной перспективе.Использование лазеров со встроенным контактным охлаждением гарантирует, что ваши врачи могут сэкономить время в течение их загруженных рабочих дней и, в конечном итоге, оказать помощь большему количеству людей.

Экономия места

Само собой разумеется, что объединение вашего оборудования экономит место внутри вашего бизнеса! Вы не только экономите время и деньги, выбирая лазер для эпиляции со встроенным контактным охлаждением, но также получаете выгоду от того, что не втискиваете больше оборудования в традиционно небольшие процедурные кабинеты. Не во всех договорах коммерческой аренды вы можете пробивать стены и при необходимости реконструировать участки, поэтому важно максимально использовать имеющееся у вас пространство.Убедитесь, что вашим врачам не придется перелезать через лишнее охлаждающее оборудование, чтобы подобрать идеальный угол для процедур.

Предоставление практикующим врачам пространства для свободного передвижения в комнате для удаления волос также улучшает впечатления пациентов. Имейте в виду, что мы хотим создать уютную, чистую и эстетически приятную среду для приема наших пациентов, а не перегружать их дополнительными аксессуарами и неуклюжими устройствами, необходимыми для охлаждения кожи. Эти «дополнительные услуги» загромождают их поле зрения и портят внешний вид вашей клиники.

Улучшение общего впечатления пациента

Обрабатывая пациентов с эпиляцией с помощью лазеров со встроенным охлаждением кожи, вы гарантируете, что у них останется ощущение, будто они получили наилучшие возможные впечатления от лечения. Мы должны помнить, что наши пациенты так же заняты, как и мы, и они узнают и оценят скорость своего лечения в целом благодаря встроенному контактному охлаждению, большему размеру лазерного пятна и многому другому. Встроенное охлаждение делает процедуры по удалению волос невероятно комфортными, избавляя пациентов от стресса, связанного с их «отключением», и позволяя им еще больше получать удовольствие от времени, проведенного в вашей клинике.Наконец, более обтекаемый и менее загроможденный вид в процедурной комнате из-за отсутствия дополнительных охлаждающих средств улучшает их восприятие вашего бизнеса – и способствует “только хорошему настроению” в вашей клинике!

MeDioStar отличается лучшей охлаждающей способностью благодаря элементам Пельтье, покрытым алюминием (в 8 раз более высокая охлаждающая способность, чем у сапфира), дополнительным сапфировым охлаждением на наконечнике XL и различными уровнями охлаждения до, во время и после лечения. Он также имеет автоматическое определение температуры кожи и аварийное отключение в случае перегрева кожи. Если вам интересно узнать больше о ведущем диодном лазере для эпиляции со встроенным контактным охлаждением, нажмите здесь или ниже, чтобы посмотреть, как доктор Джейсон Эмер делится своим опытом использования MeDioStar в своей практике в Западном Голливуде!

Доктор Эмер постоянно бросает вызов статус-кво в своей эстетической клинике, разрабатывая новые хирургические методы, внедряя новые технологии и никогда не останавливаясь на «достаточно хорошем». Для нас большая честь, что доктор Эмер доверяет MeDioStar своим уважаемым пациентам, и мы были очень рады провести вместе с ним этот специальный вебинар.Нажмите здесь или ниже, чтобы посмотреть вебинар прямо сейчас бесплатно!

Важность хорошей среды для лазерного резака • Lotus Laser Systems

Окружающая среда, в которой вы работаете с лазерным резаком или лазерным гравером , оказывает фундаментальное влияние на эффективность, надежность и долгий срок службы станка и его компонентов.

Все лазеры выделяют тепло как побочный продукт неэффективности процесса, поэтому комнатная температура имеет большое значение.Перегрев может вызвать катастрофический и довольно дорогостоящий отказ лазера. Эффективный отвод и контроль этого тепла является ключом к длительному и надежному использованию. Все лазеры будут иметь встроенный механизм охлаждения в виде вентиляторов (воздушное охлаждение) или какой-либо чиллер (водяное охлаждение).

Большинство людей понимают это, однако часто упускается из виду, насколько холодна окружающая среда, особенно когда лазерный резак не используется. Даже в самых жарких странах за ночь температура может упасть ниже нуля.

В выходные и другие нерабочие дни в некоторых помещениях не контролируется температура, поэтому температура может упасть / подняться до ненормального уровня. Экстремальные температуры заставят многие элементы внутри машины расширяться и сжиматься. Это особенно плохо для ВЧ-лазеров, изготовленных из металла.

Влажность – еще один влияющий фактор. Высокая влажность, особенно в сочетании с быстрыми изменениями температуры, может вызвать образование конденсата на чувствительных электронных компонентах, что, в свою очередь, приведет к короткому замыканию этих компонентов.

Идеальная температура окружающей среды для помещения 15-30 ° C. Резкие перепады температуры в помещении также могут вызвать побочные реакции. По этим причинам мы наблюдаем всплеск звонков в службу поддержки после длительных государственных праздников, например, Рождества.

Пыльные и масляные среды не подходят для размещения станка для лазерной резки , поскольку скопление пыли / масла может вызвать перегрев компонентов, заедание движущихся частей и выход из строя оптических компонентов из-за внешнего загрязнения

Лазерная резка Машины не следует размещать рядом с какими-либо источниками тепла / холода / воздуха, такими как радиаторы, вентиляторы или кондиционеры, и их нельзя размещать рядом с окнами, выходящими на юг, где солнечное излучение может вызвать проблемы с перегревом.

Как и любое электрическое устройство, лазерный резак должен быть защищен от воды и любой влаги, а также от нестабильных источников питания.

В некоторых мастерских установлены станки, которые генерируют значительную вибрацию, которая может вызвать смещение оптических элементов лазерного резака .

Тип пола часто упускается из виду как потенциальный фактор влияния. Все лазерные резаки следует размещать на ровном и устойчивом полу. По мере того, как машина становится больше и тяжелее, это становится все более серьезной проблемой.Антресоли и другие гибкие типы пола не подходят, так как они могут вызвать скручивание каркаса системы, что приведет к заеданию системы движения.

Если окружающая среда является промышленной, и вышеуказанные факторы не могут быть устранены, рассмотрите возможность строительства в ней помещения, где лазер может быть изолирован от потенциально вредных факторов в основной производственной зоне

Как правило, лучшая среда для размещения лазерного резака – это такая среда, в которой вам будет комфортно работать в обычной офисной одежде.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
