Сварка ПНД труб своими руками разными методами

Монтаж канализационной системы выполняется с использованием специальных трубопроводов, которые могут быть выполнены из пластика, керамики или металла. Как и у многих пластмассовых отводов, сварка ПНД труб может выполняться при помощи термических инструментов или муфт для прессованного холодного крепления.

Варианты установки

Технологически можно соединить трубы ПНД без сварки либо используя специальный сварочный аппарат. У обеих методик есть свои достоинства и недостатки, рассмотрим преимущества каждого метода крепления.

Холодная сварка или прессовка является самым простым вариантом, это очень дешевый и доступный метод, который выполняется посредством использования специальных муфт. Такая технология используется в основном для трубопроводов больших диаметров – от 20 до 300 мм. Компрессионные фитинги под холодную сварку имеют следующие плюсы:

  1. Простота использования;
  2. Большой выбор размеров;
  3. Обеспечение плотного соединения с высокими показателями герметизации.

Но прессование преимущественно используется только для крепления ненапорных водопроводных соединений. У пластиковых труб относительно небольшая жесткость, за счет чего при сильном внутреннем давлении шов может просто разойтись, в отличие от сварочных креплений, которые считаются «мертвыми».

Классическая сварка, или как принято говорить, пайка труб ПНД может выполняться электромуфтовым методом либо для её осуществления используется определенный аппарат для сварки. Электромуфты представляют собой очень практичный метод соединения металлических газовых труб, а также пластиковых коммуникаций водоснабжения. На свободный участок отвода устанавливается муфта определенного диаметра, после чего в неё задвигается второй отрезок трубы. Такая пайка еще называется стыковая, из-за того, что для осуществления максимально прочного и плотного крепления нужно установить части трубопровода очень плотно с минимальным зазором.

Фото — фитинги

Муфтами удобно работать на больших диаметрах, но это не самое лучшее решение для отводов под умывальник или коммуникаций отопления.

Но зато фланцевые ПНД-соединения при необходимости можно снимать и производить срочный ремонт.

Фото — стыковая

Ручная пайка труб производится посредством использования паяльника, для неё требуется специальное оборудование для организации ПНД соединений. Для произведения таких работ очень важна температура нагревательных элементов и время выдержки. Обратите внимание, что эти параметры выбираются исходя из технических характеристик паяльного устройства, толщины ПНД и диаметра отводов.

Достоинства методики:

  1. Это наиболее долговечный и надежный вариант. За счет осуществления неразъемного крепления, может использоваться как для напорных ГБН, так и для ненапорных соединений запорной арматуры;
  2. Фланцевые соединения могут использоваться как при креплении наружной системы, так и при установке внутренних магистральных труб;
  3. Не требуется предварительное обучение. Вполне достаточно просмотреть видео и прочитать нормативы СНиП, где подробно указывается, как производить обрезку, установку и крепление.

Но к недостаткам относится то, что соединение при необходимости нельзя снять. Несмотря на все достоинства этого, иногда требуется открыть и прочистить трубу.

Монтаж враструб

Нужно отметить, что в отечественных документах Вы не найдете никаких стандартов для проведения растубной пайки. Она описывается только в европейских стандартах DVS 2207-15. Пошаговая инструкция, как провести сварку труб ПНД муфтами:

  1. Перед началом работы потребуется подготовить коммуникацию. Для этого наружная поверхность очищается от различных загрязнений: пыли, жира. Это можно сделать влажной тряпкой и спиртовым раствором или специальной смесью. Она продается в сантехнических магазинах;
  2. После приводится в порядок место стыка. От гладкости среза зависит плотность крепления. Следует пройтись по торцу трубы наждачной бумагой или зачистить её при помощи смятой газеты. После стык труб ПНД подрезается для образования фаски 1 мм на 45 градусов, это очень важно для плотного крепления;

    Фото — стыковка

  3. Далее, нужно отводы установить в муфту.
    Она разделяется на две половины: первая надевается на трубу (это дорн), а во вторую вставляется второй отрезок (это гильза). Нужно отметить, что надевание муфты нужно начинать только после нагрева инструмента;

    Фото — соединение

  4. Предварительно прогретая насадка максимально быстро вдевается на коммуникацию, после чего в неё вставляется второй отвод;
  5. Продвигать отрезки нужно очень осторожно, но быстро, иначе можно перегреть полиэтилен. Если все делается правильно, то из-под муфты начнет выходить жидкая пластмасса.

После окончания нагрева и сварки нужно снять муфту и зафиксировать трубы на твердой поверхности.

Фланцами работать еще проще. Они представляют собой резьбовые соединения для установки. Соответственно, на одном конце коммуникации вырезается резьба, в которую вкручивается элемент, а уже на него надевается труба. Место стыка прогревается феном или муфтой.

Фото — фланец пнд

Сварка экструдером

Ручным феном или паяльником немного сложнее работать, т.

к. нужно дополнительно контролировать не только время прогрева, но и собственные движения. При неправильном осуществлении сварки можно нарушить целостность труб ПНД или испортить шов.

Фото — профессиональный инвертор

Пошаговая инструкция сварки при помощи инвертора:

  1. Нужно обрезать коммуникацию до определенного размера, обязательно зачистить торец;
  2. Температура для сварки ПНД – 260 градусов, на этот уровень устанавливается паяльник, одновременно устанавливаются и прогреваются сварочные насадки;
  3. Перед началом работы обязательно измеряется и отмечается нужная глубина установки, она должна составлять не менее 2 мм;

    Фото — установка фитинга

  4. Самым сложным в этом процессе является момент, когда нужно зацентрировать фитинг и трубу в насадке. Профессиональный станок содержит в своей комплектации специальный центрирующий механизм, если его нет, то просто постарайтесь все сделать очень точно;
  5. После соединения задвигаются до отметки (не до стыка) и выдерживаются определенное время;
  6. По окончании работы аппарат выключается, а место сварки труб фиксируется для охлаждения.

Очень важно не передержать крепление, если слишком затянуть сварку, то ПНД станет очень тонким или произойдёт наплыв полиэтилена на внутренний диаметр. Чтобы контролировать этот момент используется специальная таблица:

Наружный диаметр, мм Сварной шов, мм Нагрев, сек Соединение, сек Охлаждение, сек
20 14 6 4 2
25 16 7 4 2
32 18 8 6 4
40 20 12 6 4
50 23 18 6 4
63 26 24 8 6
75 28 30 10 8
90 30 40 11 8
110 32 50 12 8

Видео:Электромуфтовая сварка труб ПНД

Обзор цен

Купить аппарат для сварки труб ПНД можно в любом городе, если цена не подходит, то сейчас многими компаниями предоставляется аренда оборудования. Рассмотрим стоимость модели V-Weld R063:

Город Цена, у. е.
Воронеж 28
Екатеринбург 28
Казань 30
Краснодар 28
Москва 33
Новосибирск 30
СПб 33

Читайте также:

Муфты для соединения полиэтиленовых, пластиковых и стальных труб

Нормы ручной и автоматической сварки трубопроводов

Фитинги для труб ПНД — компрессионные, латунные: способы соединений

Пайка труб раструбными ПНД фитингами

Процесс монтажа полиэтиленовых раструбных фитингов довольно прост и принципиально не отличается от монтажа труб и фитингов из полипропилена.

Весь процесс можно разделить на 3 основных этапа:

  1. Подготовка оборудования и инструментов.
  2. Подготовка трубы ПНД.
  3. Сварка.

Разберем эти этапы подробнее.

1. Подготовка аппарата для раструбной сварки и инструментов

Для начала необходимо приготовить комплект инструментов, которые нам понадобятся для работы. Это прежде всего:

Далее:

  1. достаем сварочный аппарат из упаковки;
  2. устанавливаем на него насадки подходящего диаметра;
  3. включаем в сеть;
  4. устанавливаем температуру сварки.

Для монтажа полиэтиленовых труб рекомендуется температурный режим от 220°C до 250°C.

2. Подготовка трубы

Пока нагревается сварочный аппарат, займемся подготовкой трубы.

При помощи резака отрежьте необходимое количество трубы. Затем, ориентируясь по сварочной таблице, сделайте отметку на трубе маркером, чтобы определить участок, который необходимо подготавливать.

Если сварочной таблицы под рукой нет, замер можно сделать при помощи линейки, вставив ее в фитинг, до внутреннего упора, а затем отмерить то же расстояние на трубе.

Размеченный участок необходимо зачистить, воспользовавшись фаскоснимателем. После этого обработайте отмеченный участок обезжиривающими салфетками.

Сварка

Когда сварочный аппарат нагреется, одновременно вставьте раструб свариваемого фитинга и гладкий конец трубы в соответствующие оправки нагретой насадки. Трубу и фитинг необходимо нагревать в соответствии с сварочной таблицей (от 4 до 30 секунд, в зависимости от толщины стенки) и ни в коем случае не двигать во время этого процесса.

Когда время нагрева истечет, максимально быстро и аккуратно снимите трубу и фитинг с насадок и вставьте трубу в фитинг. Дайте остыть согласно времени из сварочной таблицы (от 1 до 5 минут, в зависимости от толщины стенки трубы).

Когда время остывания истечет, можно приступать к следующему стыку.

Надежность сварки полиэтиленовых труб раструбными ПНД фитингами

Чтобы оценить качество выполненной сварки обратите внимание на:

  • отклонение величины углов между осевыми линиями трубы и соединительной детали в месте стыка не должно превышать 10°;
  • наружная поверхность раструбов фасонных деталей, сваренных с трубами, не должна иметь трещин, складок или других дефектов, вызванных перегревом деталей;
  • у кромки раструба фасонной детали, сваренной с трубой, должен быть виден сплошной (по всему периметру) валик оплавленного материала, слегка выступающий за торцевую поверхность раструба и наружной поверхностью трубы;
  • наружный валик сварного шва должен быть симметричным и равномерно распределенным по ширине и всему периметру трубы, высота валика должна быть не более 2,5 мм для труб с толщиной стенки до 10 мм, а смещение кромок сварного соединения не должно превышать 10% номинальной толщины стенки свариваемой трубы.

Сварка и монтаж труб ПНД своими руками (инструкция и видео) 2021

Трубы, изготовленные из полиэтилена ПНД, используются практически во всех современных коммуникационных системах, начиная с подачи воды и заканчивая газопроводами и каналами для протяжки кабеля. Они прочные, эластичные и износостойкие. Правильный монтаж трубопроводной системы из полиэтилена обеспечит ее надежность даже в местах стыков трубных отрезков, а знание того, как соединить трубы ПНД своими руками, сэкономит средства на их установку.

Виды трубопроводных систем из ПНД

Из полиэтилена низкого давления изготавливают трубы разного назначения, которые идут на монтаж следующих систем:

  • Водопроводных,
  • Газовых,
  • Канализационных,
  • Дренажных,
  • Обсадных для устройства водяных скважин,
  • Изоляционных для силового либо связного кабеля.

ВАЖНО! Труба ПНД может использоваться как для внутренних коммуникаций, так и для устройства внешних магистралей на открытых местах и под землей.

Установка трубы в систему

Трубы ПНД выпускаются мерными отрезками стандартной длины – по 6 и по 12 метров, а также в бухтах либо катушках большой длины – по 100-500 метров. В процессе их установки в систему в конкретном помещении обязательно потребуется выполнение следующих операций:

  1. Распил (разрез) полиэтиленовых труб под пайку либо фитинговое соединение. Эта операция должна проводиться очень аккуратно, чтобы срез получился максимально ровный, без трещин и заусенцев, перпендикулярный к поверхности трубы. Такой разрез может проводиться с помощью:
    • Ручного либо электрического трубореза, которые справляются с трубами диаметром от 15-ти до 30-ти мм,
    • Кругового резака для бытовых труб диаметрами от 15-ти до 160-ти мм,
    • Так называемой «трубной гильотины», используемой для создания качественного разреза трубы от 63-х до 350-ти мм диаметром,
    • Ленточной пилы, являющейся наиболее дорогим профессиональным инструментом и способной создавать чистые и ровные срезы труб диаметром до 1600 мм.
  2. Распрямление колец бухты в прямые отрезки потребуется при покупке большого метража трубы. Сложность состоит в том, что при выпрямлении трубы можно нечаянно повредить ее. Здесь нужно вспомнить, что материал трубы – ПНД, который является термопластичным полимером. Поэтому для небольшого изменения формы достаточно недолго подержать изделия в теплом месте (в отапливаемом помещении, на солнце) либо обдать их горячей водой. После этого они будут легко гнуться.
  3. Образование угла посредством сгибания прямых отрезков. В этом случае потребуется больший прогрев определенного участка, чем при распрямлении дуги. Для этого используют нагрев той же горячей водой, строительным феном либо простой газовой горелкой.

ВНИМАНИЕ! Для сгиба трубы ПНД нагревать ее следует очень осторожно, так как при малом прогреве она может сломаться на сгибе, а слишком высокая температура может повредить ее.

Способы соединений

Способы соединения полиэтиленовых труб можно разделить на две основные группы: монтаж с помощью дополнительных деталей (муфт и фитингов) и прямая сварка стыков.

Сварка

Сварочные швы обеспечивают наиболее прочное неразъемное соединение с полной герметизацией стыков, выдерживающее нагрузки, аналогичные цельным поверхностям. Пайка применяется к трубам, диаметр которых превышает 50 мм, и требует наличия специального сварочного аппарата.

Сварка отрезков трубы ПНД может проводиться:

  1. Встык. В этом случае требуется особая ровность срезов и смещение их относительно друг друга не более чем на 10 % от толщины стенок трубы. Работа проходит последовательно:
    • Срезы труб очищаются от всех загрязнений и обезжириваются (напр., спиртом или другими веществами),
    • Оба торца нагреваются до вязкости полимера,
    • Отрезки трубы соединяются с применением давления и фиксируются неподвижно до полного остывания. При этом нужно следить, чтобы шов получался ровным, без впадин и выступов для гарантии его надежности.

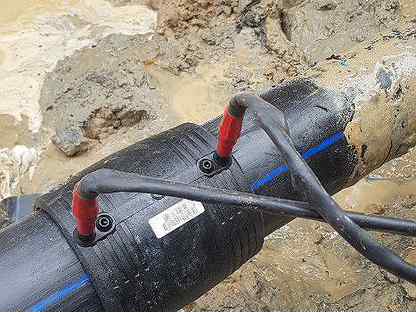

  2. С применением электросварной муфты. Здесь также потребуется аппарат для работы с такими муфтами, которые имеют встроенную спираль и могут быстро плавиться при ее нагреве:
    • Очищенные и обезжиренные концы трубы закрепляются в муфте,
    • Клеммы аппарата подсоединяются к выходам спирали до начала ее расплава,
    • Труба фиксируется до полного остывания.

Как это делается смотрите на видео.

ВАЖНО! Сварные муфты обычно применяются в труднодоступных местах, где простая сварка затруднительна: при создании врезок либо ремонте уже смонтированных систем, в колодцах и т.п.

Монтаж

Под прямым монтажом подразумевают создание разъемных соединений с помощью фитингов всех имеющихся видов: муфтовых, угловых отводов, тройников, разводных на 4 отрезка и т.п. Такие соединения обычно осуществляют в системах, где не требуется суперпрочности монтируемых стыков, либо на участках, где может потребоваться демонтаж и реконструкция (например, в частном доме для подключения внешней оросительной системы на летний период).

Бессварочный монтаж может проводиться следующими способами:

  1. Соединение труб с помощью устроенных на них раструбов, оснащенных уплотнительными кольцами, для которого достаточно просто приставить соответствующие элементы труб друг к другу и хорошо прижать.
  2. Фитинговое соединение компрессионными элементами проходит в несколько этапов:
    1. на срез трубы натягивается прижимная гайка;
    2. труба надевается на штуцер фитинга плотно до упора;
    3. прижимная гайка закручивается с помощью ключей.

что это такое, размеры, монтаж, пайка, сварка своими руками

Газ, водопровод и другие коммуникации прокладываются с использованием труб из различных материалов. Но для создания водопровода в частных домах (в том числе и на даче своими руками) специалисты рекомендуют приобретать трубы ПНД, что это такое, стоит разобраться внимательней.

Что скрывает аббревиатура

Буквы ПНД означают материал, из которого изготовлены трубы. Расшифровка звучит так: полиэтилен низкого давления. Технология изготовления предполагает использование шнекового экструдера, на выходе получаются высокопрочные изделия с уникальными характеристиками. Долговечные, эластичные, легкие, устойчивые к воздействию химических средств, не боящиеся коррозии и доступные по цене трубы применяются не только для подведения к дому газа и воды.

Существует техническая разновидность ПНД-изделий, которые используют при прокладке коммуникаций под землей (в качестве кабель-канала), для создания канализации или системы водоотведения.

Чтобы потребитель мог ориентироваться в назначении труб, применяется маркировка цветом:

  • продольная полоса желтого цвета означает, что этот вид продукции предназначен для газопровода;
  • расшифровка синей полосы, нанесенной по всей длине трубы, проста – ее можно использовать при создании водопровода.

Стоит обратить внимание на то, по каким стандартам производитель изготовил трубы ПНД. Лучше, чтобы это был ГОСТ 18599 – 2001, такое изделие прослужит долго и обладает всеми нужными характеристиками.

Сортамент продукции ПНД

Размеры полиэтиленовых труб, диаметр и толщина стенки, зависят от марки полимера, который использовался при изготовлении.

Таблица 1. Минимальный и максимальный диаметры ПНД труб в зависимости от типа полиэтилена.

Тип полимераМинимальные размеры (диаметр, мм)Максимальные размеры (диаметр, мм)Толщина стенок (мм)Примечание
PE 3310160от 2 до 12Не рассчитаны на давление больше 3,2 МПа
PE 100321000от 1 до 59Рассчитаны на прокачку носителя в жидком или газообразном состоянии под давлением 10 МПа
PE 63 и PE 80161600от 2 до 67Такие трубы считаются крупногабаритными, способны выдерживать давление от 6,3 до 8 МПа



Помимо гладких стенок, у трубы ПНД может быть гофрированная поверхность. Во втором случае на ней заметны многочисленные ребра, они защищают от повреждения внутренний слой и его содержимое. Такой вид используется при прокладке кабелей.

Как работать с полиэтиленовыми трубами

В процессе создания водопровода на даче может потребоваться согнуть полиэтиленовую трубу. Она относится к термопластичным материалам. Следовательно, ее легко будет согнуть после нагрева. В результате теплового воздействия материал становится текучим и эластичным. Тогда гнуть разогретый участок трубы можно в нужном направлении. Полиэтилен не потеряет своих свойств, а после остывания вернет прежнюю структуру.

Гнуть ПНД трубы можно четырьмя способами, с помощью:

  • строительного электрофена;
  • газовой горелки;
  • формовочной машины;
  • горячей воды.

Как лучше согнуть, зависит не только от умений.   Трубогибочный станок (формовочная машина) – это устройство промышленного назначения. Гнуть изделие по требуемому радиусу на нем можно только в заводских условиях, а никак не своими руками.

Горячая вода тоже поможет не всегда. Суть метода в том, чтобы место будущего изгиба обильно поливать кипятком. Тогда материал разогреется, станет податливым, и его можно будет согнуть. Для использования на даче такой способ годится, но он неэффективен для труб, чей диаметр превышает 50 мм. Своими руками очень сложно обеспечить равномерное воздействие кипятка на определенный участок, чтобы потом можно было гнуть изделие. Велик риск получить ожог, но если масштаб работы невелик, то двух литров кипятка из обычного электрочайника будет достаточно.

Строительный фен найти гораздо проще. Если требуется гнуть трубу по большому радиусу, то лучше изготовить деревянный шаблон. Нужный отрезок прогревают, вращая заготовку вокруг оси. Фен не нужно держать слишком близко, а температура должна быть в диапазоне 140-160°C. Затем нужно аккуратно выгнуть трубу вокруг шаблона и удерживать до остывания. При малом радиусе изгиба заготовку сгибают двумя руками и фиксируют, пока она не остынет.

Гнуть изделия из ПНД своими руками на даче можно с помощью газовой горелки. Процесс аналогичен вышеописанному, но из-за открытого пламени следует тщательно соблюдать технику безопасности.

Варианты соединения

Прежде чем начнется монтаж водопровода на даче, нужно знать, как соединить трубы ПНД между собой. Способов несколько:

  1. Сварка. Такой метод считается одним из самых надежных. Если есть возможность получить специальный аппарат, то лучше оставить выбор на этом способе. Сварка происходит таким образом: торцы заготовок обрезаются и нагреваются до определенной температуры. После этого два элемента надежно соединяются. Такая сварка позволяет прокладывать трубопроводы в земле.
  2. Компрессионные фитинги выпускаются различного диаметра, вида и конструкции. В отличие от сварки монтаж труб с использованием тройников, муфт, переходов на резьбу и угольников не может осуществляться для прокладки под землей. Такой тип соединения нуждается в контроле и обслуживании. Лучше выбирать его для создания водопровода на даче, проходящего поверх грунта. Такой монтаж можно осуществить быстро и своими руками, что является положительным моментом.
  3. Монтаж может осуществляться с применением еще одного вида сварки. Метод называется электромуфтовым соединением, для него потребуется специальный электродиффузионный аппарат и фитинги. Последние детали должны иметь особую конструкцию. На их поверхности имеются клеммы, чтобы подключить аппарат, а в структуре фитингов предусмотрены датчики и спирали нагрева. Сварка происходит следующим образом: концы соседних труб заправляют в фитинг, по имеющемуся на нем штрихкоду аппарат распознает нужный режим. Встроенная спираль нагревается, фитинг и труба сплавляются. Так можно сварить водопровод для прокладки в открытый грунт. Минус этого способа: без специального оборудования и навыков своими руками на даче такой монтаж не осуществить.

Как паять?

Пайка предполагает предварительные этапы:

  • Нанесение на трубы разметки и их нарезка. Ножницы для нарезки труб должны быть острыми, чтобы срез получался ровным. Технология пайки допускает использование острого ножа. Резать нужно строго под прямым углом.
  • Места срезов и соединительные элементы перед тем как паять, надо обезжирить.
  • До того как начать монтаж, надо обтереть сварочный аппарат ветошью. Затем установить насадки и нагреть до 260°C. Прибор должен быть устойчив и не качаться.

Сварка трубопровода из ПНД должна осуществляться в соответствии со следующими рекомендациями:

  1. Паять нужно в защитных перчатках.
  2. Монтаж отдельного участка считается законченным спустя две-три минуты после того, как будет сделана пайка. Чтобы шов затвердевал без смещения и нарушения герметичности, трубы должны оставаться неподвижными.
  3. Пайка проводится, когда рукав вставлен в фитинг, но не придвинут до упора. Рекомендуется оставить зазор в 1 мм.

Метод пайки позволяет прокладывать коммуникации внутри стен, под полом и под землей, так как такой трубопровод в обслуживании не нуждается.

ПВХ и ПНД: в чем разница?

Что такое ПНД-изделия, понятно, а в чем их отличия от ПВХ труб?  Дело в материале: полиэтилен низкого давления и поливинилхлорид. Они обладают рядом похожих качеств, например, долговечностью, но вот сферы применения разные.

Таблица 2. Сходства и различия продукции из полиэтилена и ПВХ.

Критерии оценкиПНД-изделияПродукция из ПВХПримечание
НазначениеИмеют широкий спектр применения, в том числе и для коммуникацийСлужат для транспортировки жидкостейИ ПВХ-, и ПНД-трубы устойчивы к воздействию кислоты, щелочи и другим агрессивным веществам
ТемператураПри правильном монтаже и прокладке выдерживает морозы до 60°CМожет трескаться уже при — 10°CВысокие температуры переносят одинаково хорошо
ПрочностьЭтот показатель высок у обоих материалов. Но существенные нагрузки полиэтилен переносит лучше, чем ПВХ
БезопасностьПолиэтилен полностью безвреденСо временем разлагается, выделяя в окружающую среду токсичные соединения. Поэтому область применения ограниченаНепластифицированный ПВХ – специальная разработка для создания водопроводных систем. Он не представляет опасности
ЦенаВсе зависит от конкретной марки и производителя, но обычно изделия из поливинилхлорида дешевле
Область примененияНапорная канализация;

дренаж;

монтаж водопровода для питьевой и  технической воды;

для перекачки газа;

для проведения коммуникаций

Безнапорная канализация;

ливневки; водоснабжение



Нельзя сказать однозначно, что продукция из ПВХ хуже той, что из полиэтилена. Просто выбирать тип изделия нужно в соответствии с целями, тогда коммуникации прослужат долго. А вот для создания питьевого водопровода лучше взять ПНД.

Инструкция для аппарата стыковой сварки пластиковых труб с механическим приводом AL160 (AK160).

АППАРАТ ДЛЯ СТЫКОВОЙ СВАРКИ

ИНСТРУКЦИЯ

Модель AL160 (40-160 мм) ручной механический привод

СОДЕРЖАНИЕ

1 – ХАРАКТЕРИСТИКИ МАШИНЫ

1. 1 - Назначение

1.2 – Область применения

1.3 - Тип

2 – ОСНАЩЕНИЕ МАШИНЫ

2.1 - Центратор

2.2 – Торцеватель (триммер)

2.3 – Нагреватель

2.4 -  Панель управления

2.5 - Вкладыши

3 – ЭКСПЛУАТАЦИЯ МАШИНЫ И УПРАВЛЕНИЕ ПРОЦЕССОМ    СВАРКИ.

4 – ПАРАМЕТРЫ ДАВЛЕНИЯ И ВРЕМЕНИ

5 – МЕРЫ ПРЕДОСТОРОЖНОСТИ

ХАРАКТЕРИСТИКИ МАШИНЫ

1.1 - НАЗНАЧЕНИЕ

Сварка встык ПЭ (PE), ПП (PP) и ПВДФ (PVDF ) труб и фитингов для  размеров

Модель AL160 (40-50-63-75-90-110-125-140-160мм)

1.2 – СФЕРА ПРИМЕНЕНИЯ

Все типы труб и фитингов выполненные из ПЭ, ПП и ПВДФ применяются при транспортировке питьевой воды, стоков, и т.д.

1.3 – ТИП

Аппарат AL160 предназначен для ручной сварки. Напряжение эксплуатации прибора 220В (однофазная сеть).

2 – ОСНАЩЕНИЕ

NO.

ОСНОВНЫЕ ДЕТАЛИ

1

ЦЕНТРАТОР

2

ТОРЦЕВАТЕЛЬ (ТРИММЕР)

3

НАГРЕВАТЕЛЬ

4

ПАНЕЛЬ УПРАВЛЕНИЯ

5

ВКЛАДЫШИ



2.1 – Центратор

Центрация труб производится при помощи двух подвижных и двух не подвижных зажимов закреплённых на направляющих.

NO.

ОСНОВНЫЕ ДЕТАЛИ ЦЕНТРАТОРА

1

ПЛАТФОРМА

2

НАПРАВЛЯЮЩИЕ

3

НЕПОДВИЖНЫЕ ЗАЖИМЫ

4

ГРУППА ПОДВИЖНЫХ ЗАЖИМОВ

5

ВЕРХНИЙ ЗАЖИМ

6

СОЕДИНИТЕЛЬНЫЙ ШТИФТ ДЛЯ ЗАЖИМОВ

7

СОЕДИНИТЕЛЬНЫЙ БОЛТ ДЛЯ ЗАЖИМОВ

8

АЛЮМИНИЕВЫЕ ЗАЖИМЫ

9

РУКОЯТКА

10

ДИАГРАММА ДАВЛЕНИЯ



2. 2 – Торцеватель (триммер)

Торцевателем (триммером) является инструмент с лезвиями на обеих сторонах, служащий для очищения и выравнивания обоих концов трубы перед началом сварки.

NO.

ДЕТАЛИ ТОРЦЕВАТЕЛЯ (ТРИММЕРА)

1

ВРАЩАЮЩИЕСЯ ЗАЖИМЫ

2

ЛЕЗВИЯ

3

РУКОЯТКА

4

ДВИГАТЕЛЬ  (220В – 810Вт)

5

ЭЛЕКТРОПРОВОД



2.3 – Нагреватель

Концы труб нагреваются при помощи нагревательного элемента перед сваркой. Настройка нагревателя осуществляется при помощи термостата на пластинах.

220В – 1000Вт СОПРОТИВЛЕНИЕ

NO

ДЕТАЛИ НАГРЕВАТЕЛЯ

1

ПЛАСТИНА

2

ТЕРМОСТАТ С УСТАНОВКОЙ ТЕМПЕРАТУРЫ

3

РУКОЯТКА



2.4 –Панель управления

Панель управления обеспечивает давлением, необходимое для работы нагревателя и торцевателя (триммера).

NO

 БЛОК УПРАВЛЕНИЯ ПИТАНИЕМ

1

РОЗЕТКА ТОРЦЕВАТЕЛЯ

2

РОЗЕТКА НАГРЕВАТЕЛЯ

3

ON/OFF ВЫКЛЮЧАТЕЛЬ



3. ЭКСПЛУАТАЦИЯ МАШИНЫ И УПРАВЛЕНИЕ ПРОЦЕССОМ СВАРКИ

Шаг №1-      Подключите ПАНЕЛЬ УПРАВЛЕНИЯ к сети переменного тока 220В, затем  НАГРЕВАТЕЛЬ к соответствующей розетке на панели управления.

Шаг №2-      Дождитесь нагрева зеркала НАГРЕВАТЕЛЯ до температуры 220 C˚.

Шаг №3-      Закрепите зажимы на ЦЕНТРАТОРЕ и вставите трубы.

Шаг №4-      Установите ТОРЦЕВАТЕЛЬ в ЦЕНТРАТОРЕ, закрепите блокировочным штырём.

Шаг №5-      Вставьте штепсель ТОРЦЕВАТЕЛЯ в соответствующую розетку, расположенную на ПАНЕЛИ УПРАВЛЕНИЯ.

Шаг №6-      Включите ТОРЦЕВАТЕЛЬ и подведите группу зажимов с трубами к торцевателю, вращая рукоять ЦЕНТРАТОРА по часовой стрелке. Торцевание необходимо производить до выхода ровной, непрерывной ленты стружки, образующейся при обработке торцов трубы. По окончании снимите ТОРЦЕВАТЕЛЬ с машины и положите в защитный кожух.

Шаг №7-      Убедитесь, что температура НАГРЕВАТЕЛЯ достигла  220 C˚.

Шаг №8-      Проверьте работу машины, приводя в движение зажимы  рукояткой. Перемещайте зажимы вперед-назад, по направляющим ЦЕНТРАТОРА пока не убедитесь, что зажимы перемещаются плавно без заеданий.

Шаг №9-      Найдите значение необходимого ДАВЛЕНИЯ СВАРКИ (P1=P5) в таблице (раздел 4 инструкции), в соответствии с диаметром трубы, материалом и показателем PN или SDR.

Шаг №10-  Убедитесь, что температура НАГРЕВАТЕЛЯ достигла  220 C˚.

Шаг №11-  Поместите нагреватель между обработанными торцами труб и соедините трубы, вращая рукоятку, установив величину давления P1 соответствии с выбранными по таблице параметрами. После образования симметричного буртика (время t1), ослабьте давление до ноля и продолжайте подогрев до истечения необходимого времени (t2).

Шаг №12-   По истечении времени нагрева снимите НАГРЕВАТЕЛЬ и соедините трубы вместе, применив давление P5, выбранное по таблице. ВНИМАНИЕ! Время удаления  нагревателя из зоны сварки ( t 3) ОГРАНИЧЕННО технологией сварки. Необходимо завершить удаление нагревателя за время указанное в таблице.

Шаг №13-   Оставьте сваренные трубы в машине под воздействием давления  на необходимое время  охлаждения t5.

 4 – ПАРАМЕТРЫ ВРЕМЕНИ И ДАВЛЕНИЯ

t1: Время оплавления стыка до образования грата  (симметричного буртика)

t2: Время нагрева без давления

t3: Время удаления  нагревателя из зоны сварки

t4: Время увеличивающегося давления (давление сварки)

t5: Время необходимое для охлаждения

P1:  Давление оплавления торцов до образования симметричного буртика

P2:  Давление необходимое для продолжения нагрева торцов трубы (близко в нулю)

P5:  Время необходимое для охлаждения стыка



PE 100   PN 4  (SDR 41)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

(t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения

 (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

















50

















63

1,8

6

0,5

20

4

4

6

2

75

1,9

7

0,5

20

4

4

7

2

90

2,2

10

0,5

22

4

4

10

2

110

2,7

14

0,5

27

4

4

14

3

125

3,1

18

0,5

31

4

4

18

4

140

3,5

23

0,5

35

5

5

23

4

160

4,0

30

0,5

40

5

5

30

5



PE 100   PN 5 (SDR 33)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

 (t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения

(t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

















50

1,8

5

0,5

20

4

4

5

2

63

2,0

6

0,5

20

4

4

6

2

75

2,3

8

0,5

23

4

4

8

2

90

2,8

12

0,5

28

4

4

12

3

110

3,4

18

0,5

34

5

5

18

4

125

3,9

23

0,5

39

5

5

23

5

140

4,3

28

0,5

43

5

5

28

6

160

4,9

36

1

49

5

5

36

7





PE 100   PN 6 (SDR 26)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

(t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

1,8

4

0,5

20

4

4

4

2

50

2,0

5

0,5

20

4

4

5

2

63

2,5

8

0,5

25

4

4

8

3

75

2,9

10

0,5

29

4

4

10

3

90

3,5

15

0,5

35

5

5

15

4

110

4,2

21

0,5

42

5

5

21

6

125

4,8

28

1

48

5

5

28

6

140

5,4

35

1

54

5

5

35

7

160

6,2

45

1

62

6

6

45

9





PE 100   PN 8 (SDR 21)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

(t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

2,3

5

0,5

23

4

4

5

2

50

2,9

7

0,5

29

4

4

7

3

63

3,6

11

0,5

36

5

5

11

5

75

4,3

15

0,5

43

5

5

15

6

90

5,1

21

1

51

5

5

21

7

110

6,3

31

1

63

6

6

31

9

125

7,1

40

1,5

71

6

6

40

10

140

8,0

50

1,5

80

6

6

50

11

160

9,1

65

1,5

91

7

7

65

13



PE 100   PN 10 (SDR 17)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

(t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

2,4

5

0,5

24

4

4

5

3

50

3,0

7

0,5

30

4

4

7

4

63

3,8

11

0,5

38

5

5

11

5

75

4,5

15

1

45

5

5

15

6

90

5,4

22

1

54

5

5

22

7

110

6,6

33

1

66

6

6

33

9

125

7,4

42

1,5

74

6

6

42

10

140

8,3

52

1,5

83

7

7

52

12

160

9,5

68

1,5

95

7

7

68

13



PE 100   PN 16   (SDR11)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

(t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

3,7

7

0,5

37

5

5

7

5

50

4,6

10

1

46

5

5

10

6

63

5,8

16

1

58

6

6

16

8

75

6,8

22

1

68

6

6

22

10

90

8,2

32

1,5

82

6

6

32

11

110

10,0

48

1,5

100

7

7

48

14

125

11,4

62

1,5

114

8

8

62

15

140

12,7

77

2

127

8

8

77

17

160

14,6

101

2

147

9

9

101

19



PE 100    PN 12,5  (SDR 13,6)

Диаметр трубы (OD)

Толщина стенки   (s)

Давление оплавления торцов

P1=P5

Высота

буртика

Время нагрева

 (t2)

Время удаления нагревателя (t3)

Время увеличения давления (t4)

Давление сварки

P1=P5

Время охлаждения (t5)

мм

мм

kP

мм

сек.

сек.

сек.

kP

мин.

40

5,5

9

1

55

5

5

9

8

50

5,6

12

1

56

5

5

12

8

63

8,6

23

1,5

86

7

7

23

12

75

10,3

32

1,5

103

7

7

32

14

90

12,3

46

2

123

8

8

46

16

110

15,1

68

2

151

3

9

68

20

125

17,1

87

2,0

171

9

10

87

22

140

19,2

110

2,5

192

10

11

110

24

160

21,9

143

2,5

219

11

12

143

27



Визуальная диагностика возможных ошибок при проведении процедуры сварки

5 – МЕРЫ ПРЕДОСТОРОЖНОСТИ.

  • Использовать аппарат должны только опытные специалисты.
  • Во время эксплуатации, аппарат должен находиться на горизонтальной плоскости.
  • Перед использованием проверьте электрический кабель и соединения.
  • Не трогайте нагреватель после достижения рабочей температуры, при переносе используйте рукоятку.
  • Проверяйте уровень подогрева только при помощи термостата.
  • Закрепите торцеватель на станине перед использованием.
  • Не переносите торцеватель во время работы.
  • Не трогайте лезвия торцевателя во время работы.
  • После обработки торцевателем, удалите розетку(выключите из розетки) и положите в защитный кожух.



Услуги по сварке ПНД труб. Стыковая и электромуфтовая сварка полиэтиленовых труб.

Наша компания выполняет весь комплекс работ по сварке ПНД труб, отводов, тройников, крестовин, переходов, муфт, заглушек и других фитингов диаметром от 20 до 1600 мм. Возможен выезд бригады специалистов на строительный объект заказчика, а также составление сметы и снабжение необходимым материалом. Сварочные работы выполняются электромуфтовым или стыковым методом с использованием высококачественного оборудования. Это позволяет выполнить монтаж или ремонт трубопровода максимально быстро и качественно.

Сварка ПНД труб

Стыковая сварка

Электромуфтовая сварка

Диаметр

Цена за 1 стык

Мин. сумма заказа

Стыков за смену

Диаметр трубы

Цена за стык

Цена за смену

Стыков за смену

25

200

12000

до 20

32

40

200

12000

до 40

40

50

50

63

63

75

75

300

90

300

90

110

400

110

400

125

600

15000

до 25

125

500

140

700

140

600

160

800

160

800

180

1100

10-15

180

1000

до 10

200

1200

200

225

1300

225

250

1600

250

1500

280

2000

280

315

2200

315

2000

15000

355

2900

18000

8-12

355

2700

до 7

400

3000

400

3000

450

3900

450

4000

500

4500

500

5000

560

5000

6-10

560

5500

18000

3-5

630

5500

630

6000

710

7000

25000

4-8

710

7000

800

7600

800

8000

900

договорная

3-5

900

договорная

1-2

1000

1000

1200

1200

1400

1400

1600

2-4

1600

В стоимость смены входит количество стыков в зависимости от диаметра трубы, выезд специалистов на объект с необходимым оборудованием. На стоимость будет влиять удалённость объекта и протяжённость трубопроводной трассы. Оплата производится наличным или безналичным расчётом. Минимальным заказом называются все виды работ, выполненные в течение одной смены. Длительность рабочей смены – 9 часов. В стоимость входит работа по сварке ПНД труб и выезд сварщика до объекта со своим сварочным оборудованием.
В зависимости от объёма выполняемых работ и для постоянных клиентов в нашей компании предусмотрены дополнительные скидки.



Сварка труб ПНД

1. Выезд бригады специалистов на объект.
2. Высококачественное сварочное оборудование.
3. Квалифицированные сварщики.
4. Использование механических и гидравлических стыковых и электрофузионных сварочных аппаратов, что позволяет выполнять пайку муфтовую и встык.
5. На большой объем работ предоставляется дополнительная скидка.
6. Выполняем монтаж водостока, ремонт трубопроводов, сварку фитингов и фасонных изделий (крестовин, тройников, отводов и втулок под фланец).
7. Укомплектуем объект необходимым оборудованием и материалами. Выполним весь спектр работ.
8. Предоставляем в аренду генератор при выполнении сварочных работ в полевых условиях.
Также наша компания производит сварку труб из полиэтилена, пластика, полипропилена, ПП, ПЭ, ПНД, ПВХ, ПВД, которые используются для водоснабжения, газоснабжения, при прокладке канализационных систем и кабельных коммуникаций.



ПОДЕЛИТЕСЬ СТРАНИЦЕЙ

Cварка ПНД труб, стыковая и электромуфтовая сварка полиэтиленовых труб

Компания Turan Makina предлагает вам полный спектр услуг по сварочным работам и монтажу полиэтиленовых труб различного диаметра с осуществлением выезда бригады высококвалифицированных сварщиков на объект. Сварочные работы производится на качественных стыковых (сварка встык) и электромуфтовых (сварка электромуфтами) аппаратах Turan makina, что гарантирует быструю и качественную работу.

Cварка ПНД труб, стыковая и электромуфтовая сварка полиэтиленовых труб

  • Выезд бригады сварщиков на объект в короткий срок
  • Применение качественного оборудования для сварки Turan makina
  • Высококвалифицированная бригада специалистов
  • Электромуфтовая и стыковая сварка
  • Гибкая система скидок для постоянных клиентов
  • Также осуществляем ремонт трубопровода и водосточной системы
  • Полностью укомплектуем вашу строительную площадку необходимым материалом, оборудованием и инструментом
  • Сдаём в аренду генераторы для каждого типа сварки.

Наша компания выполняет сварочные работы по таким типам труб как: пластиковые, полиэтиленовые (ПЭ), полипропилен, техническая труба ПНД, ПВХ и ПВД, которые применяются для прокладки газовых и водяных магистралей, для канализации, а также для прокладки кабеля.


Цены на услуги по сварке ПНД труб

Стыковая сварка

Электромуфтовая сварка

Диаметр трубы

Цена за стык

Цена за смену

Стыков за смену

Диаметр трубы

Цена за стык

Цена за смену

Стыков за смену









25

200

12000

до 20









32

40

200



12000

до 40

40

50

50

63

63

75

75

300

90

300

90

110

400

110

400

125

600

15000

до 25

125

500

140

700

140

600

160

800

160

800

180

1100

10-15

180



1000

до 10

200

1200

200

225

1300

225

250

1600

250

1500

280

2000

280

315

2200

315

2000

15000

355

2900

18000

8-12

355

2700

до 7

400

3000

400

3000

450

3900

450

4000

500

4500

500

5000

560

5000

6-10

560

5500

18000

3-5

630

5500

630

6000

710

7000

25000

4-8

710

7000

800

7600

800

8000

900

договорная

3-5

900

договорная

1-2

1000

1000

1200

1200

1400

1400

1600

2-4

1600

В стоимость входит выезд бригады с необходимым оборудованием, сварка стыков согласно таблице. В зависимости от местонахождения объекта цена может изменяться.

Для постоянных клиентов и при заказе большого объёма сварочных работ наша компания даёт дополнительные скидки.

Узнать более подробную информацию по сварке ПНД труб и цены на сварку пластиковых труб вы можете позвонив нашим менеджерам или прислав заявку на почту.
Если вам не требуется помощь наших сварщиков, вы можете взять сварочное оборудование в аренду.

лучшие способы самостоятельно подключить

Полимерные материалы давно вошли в жизнь человека. Из них можно найти множество «заменителей» уже знакомых вещей. Например, трубы: водопроводные, канализационные, газовые и т. Д. Ничего. Главное, что найти изделия из металла становится намного сложнее, тем более что полимеры универсальны и имеют гораздо больше преимуществ.

Что такое труба HDPE?

Трубы из полиэтилена низкого давления, сокращенно ПНД.У них очень хорошие показатели, например:

  • низкая теплопроводность
  • устойчивость к химическим реакциям, к внешним погодным условиям,
  • простота установки
  • легкость,
  • прочность.

Могут применяться как для водоснабжения, так и для канализации, газа и электрификации.

Монтаж труб ПНД

Монтаж изделий может осуществляться как в промышленных масштабах, со сложным оборудованием и присутствием нескольких специалистов, так и в домашних условиях, при небольшом диаметре, с некоторыми усилиями и минимальными знаниями.

В большинстве случаев установка проходит успешно, так как материал достаточно гибкий и хорошо работает.

Способы подключения

Существует несколько вариантов, как соединить трубы ПНД, некоторые можно сделать своими руками без сварки, а некоторые требуют не только специального аппарата, но и вызова специалиста.

  1. Цельное соединение - это процесс монтажа, в котором не используются температурные воздействия и сварка.
  2. Разъемное соединение - установка с использованием сварки и высоких температур для плавления полиэтилена.

Съемные элементы:

Центровка труб с помощью компрессионных фитингов. Это особые небольшие конструкции, которые соединяют две кромки изделия и не требуют специального оборудования или знаний. Компрессионные фитинги лучше всего подходят для малых диаметров - до 315 мм.

С помощью фитингов можно любое соединение сделать «мобильным», то есть при необходимости будет проще заменить деталь. Тогда дополнительное оборудование не понадобится, кроме специального ключа для закручивания гаек, также не потребуются профессиональные знания и опыт.

Однако в этом случае есть небольшое «но». Такое соединение лучше всего использовать для напорных труб. Потому что при очень высоком давлении может произойти разгерметизация стыка.

Фланцевое соединение

Этот тип подходит как для изделий из полиэтилена, так и для смешанного соединения, например, ПНД и металла. Соединение происходит посредством болтового соединения свободного фланца.

В данном случае с одного конца трубы идет специальная втулка, на которую надевается фланец, с другого конца. Этот способ считается съемным, без сварки, хотя такая процедура имеет место, поскольку и втулка, и фланец привариваются к трубе.

Само соединение может быть выполнено самостоятельно, используя только ключ для защиты.

Цельный

В этом случае, конечно, без сварки не обойтись. Но в отличие от предыдущих способов этот хоть и сложнее, но все же надежнее и долговечнее, не зависит от давления и давления в трубах.Здесь также можно выделить 2 основных способа подключения бытовых.

Электромуфта

Это стыковка изделия с помощью специальной муфты со встроенной спиралью. Когда материал попадает в процесс электросварки, он начинает светиться до температуры плавления полиэтилена. В результате получается плотный шов. В принципе, это можно сделать своими руками, но для большей уверенности лучше пригласить мастера. Вывести изделие из электросварной муфты можно только после полного остывания полимера.

Стыковая сварка

Предполагает наличие специального сварочного аппарата, в него помещаются оба края изделия, после чего под действием высокой температуры полиэтилен плавится и соединяется. А потом еще и образуется герметичный шов, который обрабатывают после полного остывания.

Что выбрать?

Возможны все методы, в зависимости от ситуации и сложности работы. Если вы предпримете такие действия, как, например, подключение труб очень большого диаметра (более 400 мм), в общем, вам не обойтись без нескольких человек и дополнительного специализированного оборудования.Поэтому, если есть желание выполнить работу в домашних условиях своими руками, следует сначала оценить ситуацию и свои сильные стороны, после чего можно приступать к выполнению работы.

Также не стоит забывать о безопасности, ведь любые ремонтно-строительные работы требуют ответственного подхода.

Современное строительство не обходится без использования полиэтиленовых труб. Трубы из полиэтилена низкого давления используются в напорных и безнапорных трубопроводах.Для получения таких труб используется полиэтилен марок ПЭ100 и ПЭ 80.

За счет эластичности полиэтилена и простой работы с этим материалом монтаж трубопровода осуществляется с меньшими трудозатратами и быстрее.

Преимуществами использования труб ПНД являются их характеристики:

  • срок службы достигает 50 лет;
  • устойчивость к агрессивным средам;
  • возможность бестраншейной прокладки трубопровода, что экономически выгодно;
  • не подвержены коррозии;
  • гладкая поверхность трубы позволяет жидкости беспрепятственно течь , в результате чего внутри труб не образуются различные наросты, а пропускная способность сохраняется в течение всего периода эксплуатации;
  • малый вес и простота обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
  • Трубы
  • ПНД обладают высокой устойчивостью к перепадам температур;
  • благодаря высокой пластичности и механической прочности материала трубы могут использоваться в регионах с повышенной сейсмичностью, так как выдерживают движение грунта

Присоединение труб ПНД в зависимости от назначения трубопровода производится двумя способами:

  • разъемное соединение, когда в процессе эксплуатации трубопровод может быть подвергнут демонтажу;
  • неразъемное соединение, предполагает работу трубопровода без последующей разборки.

Разъемные соединения выполняются фланцами из стали. В этом случае такое соединение будет называться фланцевым.

Цельные соединения выполняются специальными сварочными аппаратами при стыковой сварке труб между собой с помощью накладной муфты на стыке труб, к которому присоединяются электронагревательные элементы.

В дополнение к этим методам существует также цанговое соединение, в котором используются компрессионные фитинги.Этот метод различается на трубопроводах малого диаметра.

Свариваются не только трубы, но и любые детали, используемые для создания трубопроводов различной формы и конфигурации:

  • тройники равные и неравные;
  • отводов;
  • крестов;
  • втулки фланцевых;
  • переходов.

Как соединить трубы ПНД максимально качественно, зависит от квалификации сварщика, выбранного способа соединения, условий, в которых оно производится.

Стыковая сварка

Стыковая сварка выполняется на специальном сварочном оборудовании высококвалифицированными сварщиками. Для сварки полиэтиленовых труб используются:

  • агрегатов механической сварки
  • аппараты электрогидравлические сварочные.

Механические предназначены только для устройства сварных стыков полиэтиленовых труб, не подвергающихся высокому давлению - канализации, трубопроводов в жилищном строительстве, промышленных трубопроводов для отвода жидких стоков.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для пропускания жидкостей и газа под высоким давлением, а также для трубопроводов, испытывающих значительные механические нагрузки.

То, что полиэтиленовые трубы хорошо поддаются сварке, является их преимуществом перед другими типами труб. В результате эти трубы широко используются при строительстве трубопроводов различного назначения.

Сварной шов должен быть одинарным и непрерывным. Именно это состояние придает соединению прочность, эквивалентную прочности всей трубы или дополнительных частей, соединенных с трубой. Сварка полиэтиленовых труб этим методом наиболее выгодна как с точки зрения экономии денежных средств (не требует использования дополнительных соединительных деталей), так и с точки зрения создания абсолютной прочности стыка. Прочность сварного шва облегчит в будущем.

Трубное соединение с фитингами

Компрессионные фитинги и цанговое обжимное соединение используются для устройства стыков труб малых диаметров (менее 50 мм). Обычно эти методы используются, когда невозможно сварить трубы встык или использовать фланцевые соединения.Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько типов фурнитуры, различающихся способом установки.

Электросварная арматура имеет в своей конструкции специальный элемент, плавящий полиэтилен под действием электрического напряжения. в результате прочная связь. Такой способ соединения полиэтиленовых труб идеален для тех, кто не имеет опыта сварки, а трубопровод может иметь самые разные формы.

Компрессионные фитинги даже лучше для непрофессионалов.С таким способом соединения полиэтиленовых труб справится любой мужчина, если решит самостоятельно произвести ремонт в своей квартире.

Этот вид арматуры хорошо использовать, если необходимо соединить трубопровод из полиэтилена в квартире и обычном доме из стальных труб.

Особенность компрессионных фитингов в том, что с их помощью производится соединение трубы с металлическими трубами, либо с трубами из других материалов.

Переходная арматура предназначена для соединения полиэтиленовых труб разного диаметра, для подключения трубы к счетчику воды, газа и другим приборам.

Помимо арматуры применяются цанговые обжимные соединения, выдерживающие давление в трубопроводе до 25 атмосфер. Суть этого соединения в том, что в пластиковой втулке есть зубцы, которые врезаются в трубу, а герметичность соединения обеспечивает резиновое уплотнительное кольцо.

Фланцевое соединение

Фланцы часто используются для разъемных соединений. Существуют втулки для фланцев, которые привариваются к концам полиэтиленовых труб, и соединительные стальные фланцы.

Фланцевое соединение используется:

  • при подсоединении полиэтиленовой трубы к стальным трубам, насосам, различной арматуре;
  • для быстрого демонтажа при авариях, ремонта или чистки;
  • для соединения труб большого диаметра.

При соединении полиэтиленовых и металлических труб используются свободные стальные фланцы, размер которых соответствует размеру металлических труб. В этом случае необходимо удалить все заусенцы или другие острые выступы, которые могут повредить полиэтиленовую трубу.

При строительстве трубопроводов используются трубы ПВХ из поливинилхлорида. Но по качеству они уступают трубам.

Даже соединение труб ПВХ и ПНД бывает разным. Если полиэтиленовые трубы можно сваривать различными способами сварки, то трубы из ПВХ соединяют колоколообразным способом. То есть трубу нужно нагреть до определенной температуры. После этого кольцо, которое находится внутри трубы, должно расплавиться, чтобы заполнить стык своей массой.Это говорит о том, что трубы ПВХ можно использовать только в трубопроводах низкого давления.

Полимеры прочно вошли в нашу жизнь. Из этого сырья делают самые разные предметы и конструкции. В современных канализационных и водопроводных системах (и в других трубопроводах) используются трубы из ПНД. Такие изделия имеют такую ​​же прочность, как и металлические аналоги, но намного проще в установке и служат намного дольше. Из полимерных труб можно создавать трубопроводы без специальной техники и оборудования. О том, как соединить трубы фитингом из ПНД, будет рассказано в этой статье.

Способы подключения

Чтобы сделать канализацию или водопровод, трубы должны быть соединены, при этом стык может быть разборным или неразборным. Второй способ предполагает сварку. Для этого используют специальные приспособления.

Разборное соединение имеет много положительных качеств. Вот только основные:

  • Простота установки. Все работы можно выполнять самостоятельно, даже без помощника.
  • Возможность демонтажа. Если трубы забьются или повредятся, ремонт можно будет легко провести.

Именно поэтому почти все соединения труб ПНД (особенно в домах и квартирах) выполняются с использованием фитингов или муфт.


Для монтажа труб из полимеров можно использовать несколько типов фитингов. А именно:

  • Электросварные. Это дизайн с особым элементом. С помощью электричества провод нагревается, в результате чего пластик плавится и образуется прочный стык. С помощью такого фитинга создается цельное соединение.
  • Именно такую ​​конструкцию чаще всего применяют при монтаже различных трубопроводов.
  • Редукция. Этот фитинг предназначен для соединения труб различного диаметра.


Электросварные фитинги используются очень редко. Это связано с неразрывностью полученного соединения и дороговизной самого устройства. Переходная арматура применяется при подключении трубопроводов к счетчикам и другим элементам связи. Но чаще всего используются компрессионные конструкции.

Сами фитинги могут иметь разную геометрию. Используются как прямые соединения, так и под разными углами. Также широко распространены различные сплиттеры, тройники и другие конструкции. Кроме того, могут использоваться как несъемные соединения, так и с возможностью смещения труб друг относительно друга.


Наиболее часто используемый компрессионный фитинг. Это связано с простотой его применения. Как соединить трубы ПНД с помощью компрессионных фитингов? Об этом сейчас и пойдет речь.Первый шаг - разобраться в устройстве этой конструкции. Компрессионный фитинг состоит из:

  • ящики полиэтиленовые;
  • уплотнительных колец;
  • Зажимные кольца
  • используются для защиты от механических повреждений;
  • втулок;
  • гаечные крышки.

Такие фитинги бывают разного диаметра. В магазинах можно найти конструкции под трубы от 16 до Ø 110 мм.

Для соединения труб с помощью компрессорного фитинга необходимо соблюдать следующие инструкции:

  1. Конструкция арматуры в разобранном виде.Накидные гайки откручиваются и на них надеваются концы труб (предварительно нужно скосить их хорошо заточенным ножом или снять фаску).
  2. Отметим на концах трубы расстояние, на которое они должны войти в трубу. Для облегчения соединения можно смочить сам фитинг и концы труб водой или слабым мыльным раствором.
  3. Вставьте трубы в фитинг на отмеченную длину. В этом случае потребуются физические усилия. Так труба плотно войдет в уплотнительное кольцо.
  4. Затем затяните крышку гайки. Желательно делать это, не используя инструмент рукой. Это снижает риск чрезмерной затяжки гайки, что означает ухудшение герметичности. На этом процесс подключения завершен.


При использовании электросварной арматуры необходим источник электроэнергии (генератор или электрическая розетка). Трубы и соединительный элемент очищены от загрязнений и закреплены на одной оси. В этом случае необходимо добиться неподвижности всей конструкции.


Затем к арматуре подключают источник тока. В результате ТЭН начинает плавить пластик. В расплавленном состоянии материал создает необходимое давление, и трубы прочно соединяются.

Часто при изготовлении трубопровода приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с трубой полипропиленовой.

Виды соединения полипропиленовой трубы

Существуют специальные резьбовые соединения для соединения полипропиленовой трубы с другими типами труб.Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона с резьбой соединяется с таким же диаметром резьбой на другой трубе. Резьба на фитинге может быть внутренней или внешней. Также существуют комбинированные муфты. Мы рассмотрим их позже.

Другой тип соединения полипропиленовых труб основан на фланцевом соединении. Этот тип соединения используется в трубах большого диаметра. Для крепления фланца к полипропиленовой трубе приваривается втулка, на которую затем надевается фланец.Другой вариант монтажа - переходные фланцы. Их устройство напоминает компрессионную гильзу. Фланцевое соединение монтируется на кромках трубы одинакового диаметра и стягивается накидными гайками.

Типы присоединения труб ПНД


У трубы ПНД примерно такие же приспособления для подключения. Самым распространенным является цанговое соединение. Для соединения труб используйте втулку, в которой с одной стороны находится цанга, а с другой - резьба. Для крепления муфты зажимная гайка откручивается и надевается на трубу ПНД.Цангу вставляют в трубу, надевают зажимную гайку и плотно затягивают.

Примечание! Зажимную гайку нельзя зажимать очень туго, иначе она может лопнуть или цанга раздавит край трубы.

После подсоединения цанги к другому концу резьбовой втулки можно намотать другую трубу резьбой того же диаметра.


Фланцевое соединение труб ПНД выполняется аналогично описанному выше соединению.К краю трубы ПНД приваривается втулка, на которую крепится фланец. И такое же устройство с фланцем, где соединение устанавливается по краям труб и прижимается к накидным гайкам.

Соединение двух труб

Используя вышеуказанные комплектующие для труб, вы можете легко соединить трубу ПНД с полипропиленовой трубой.

  • В первом случае к трубе ПНД прикрепляется цанга с резьбой, а на пропиленовой трубе - комбинированная муфта с резьбой.На резьбу наматываем ФУМ-ленту для герметизации и скручиваем.
  • Во втором случае вы соединяете две трубы фланцами. Вставьте резиновую прокладку между уплотнительными фланцами и затяните их болтами.

Муфты комбинированные


Если с цанговым соединением для трубы ПНД все понятно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Взглянем на них вкратце:

  1. Муфта с внутренней резьбой используется для соединения трубопровода с другим типом трубы или устройств, имеющих внешнюю резьбу. Он состоит из полипропиленовой заготовки с запрессованной внутри металлической гильзой, на которой внутри нарезается резьба.
  2. Муфта с внешней резьбой выполняет те же функции, что описаны выше. Отличается только тем, что в полипропиленовую заготовку запрессовывается гильза из металла с внешней резьбой.
  3. Внутренняя муфта под ключ состоит из полипропиленовой заготовки, в которую запрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Торцы предназначены для гаечного ключа с открытым зевом.Внутри лица нарезается нить. Такой рукав удобно наматывать ключом на другую нитку. Также существуют модели муфт с торцами под ключ.
  4. Втулка с наружной резьбой под ключ - такая же, как втулка, описанная в пункте 3, только имеет внешнюю резьбу.
  5. Внутренняя разъемная муфта с внутренней резьбой состоит из двух металлических частей для рожкового ключа. Причем к полипропиленовой заготовке присоединяется одна металлическая деталь. Такие муфты устанавливаются в местах, где нужно отсоединить трубопровод или снять устройства. Другое название этой муфты - американское. Вращается с двумя ключами.
  6. Наружная отъемная мужская втулка аналогична предыдущей американской. Разница только во внешней резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую запрессован фитинг с накидной гайкой под ключ. Устанавливается так же, как и американка: в места необходимого соединителя трубопровода.

Такие комбинированные муфты, припаянные к полипропиленовой трубе, легко подсоединяются к трубе ПНД, на которой имеется цанга с аналогичной резьбой.

Паяльные фитинги из полипропилена


Перед соединением двух труб с фитингами их необходимо прикрепить к трубе. Монтаж цанги на трубу ПНД мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги присоединяются к трубе путем пайки специальным паяльником. Паяльник с насадками устанавливается на подставку и нагревается до 260 ° С. Кромка трубы очищается от грязи, скашивается и обезжиривается вместе с внутренней частью муфты.На нагретые патрубки одновременно надеваются труба и фитинг. После прогрева трубу вставляют в фитинг ровно, не проворачивая, и дают остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы легко сможете соединить полипропиленовую трубу с трубой из ПНД. Вот все возможные варианты правильного подключения. Есть энтузиасты, которые на строительных форумах утверждают, что эти две трубы можно паять гильзой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разные температуры плавления, поэтому такой шов может лопнуть или даже расплавиться.Если вы решили сэкономить и поэкспериментировать, то делаете это на свой страх и риск.

Видео

Один из примеров - как заменить кусок железной трубы полипропиленом. По такому же принципу можно соединять пластиковые трубы из разных материалов:

Сварочные и паяльные инструменты Mapp Газовая самовоспламеняющаяся сантехника Турбо-горелка и шланг Припой Пропановая сварка Набор для дома и сада armadengineering. co.uk

Инструменты для сварки и пайки Mapp Газовая самовоспламеняющаяся сантехника Турбо-горелка и шланг Припой Пропановая сварка Комплект для дома и сада Инженерия для дома и сада.co.uk

Mapp Газовая самовоспламеняющаяся сантехника Турбо-горелка и комплект для пропановой сварки для шланга, турбо-горелка и шланг для пропановой сварки Комплект для газовой самовоспламенения Mapp, прост в установке и удобен в использовании, Цвет: красный и золотой, отлично подходит для сантехники, кондиционирование воздуха, отопление и охлаждение и многие другие профессии, 1 газовая самовоспламеняющаяся турбо-горелка со шлангом, количество: 1 комплект. Комплект для пропановой сварки Mapp Газовая самовоспламеняющаяся сантехника Турбо-горелка и припой для шланга.

Mapp Газовая самовоспламеняющаяся сантехническая горелка и комплект для пропановой сварки для шланга



Mapp Газовая самовоспламеняющаяся сантехника Турбо-горелка и комплект для пропановой сварки для шланга

Газовая самовоспламеняющаяся сантехническая горелка Mapp и комплект для пропановой пайки шланга. Отлично подходит для сантехники, кондиционирования, отопления и охлаждения и многих других профессий. 1 х газовая самовоспламеняющаяся турбо-горелка со шлангом. Количество: 1 комплект. Простота установки и удобство использования. Цвет: красный и золотой ..

Системы обработки материалов

Краны мостовые электрические (EOT)

Системы обработки материалов

Краны козловые

Системы обработки материалов

Подъемники и лебедки

Системы обработки материалов

Консольные краны

Горное дело и геология

Буровое оборудование и расходные материалы

Горное дело и геология

Оборудование для геотехнических физических исследований

Горное дело и геология

Инновационные и безопасные методы взрывных работ

Горное дело и геология

Дробеструйная установка и системы цементирования для стабилизации грунтовых пород

Горное дело и геология

Запасные части и расходные материалы для всех известных брендов

Нефть и газ

Фитинги и фланцы + шпильки

Нефть и газ

Магистральная труба, технологическая труба и вспомогательное оборудование трубопроводов

Нефть и газ

Трубные изделия Oil Country

Нефть и газ

Конденсатоотводчики, фильтры и регуляторы давления

Нефть и газ

Устье скважины, промышленная и трубопроводная арматура

Энергетика и возобновляемые источники энергии

Энергетика - газовые и дизельные генераторы

Энергетика и возобновляемые источники энергии

Производство возобновляемой энергии - Солнечная энергия

Энергетика и возобновляемые источники энергии

Возобновляемая энергия - энергия ветра

Промышленные инструменты, запасные части и расходные материалы

Трубы из нержавеющей стали промышленного назначения

Промышленные инструменты, запасные части и расходные материалы

Конструкционная сталь

Промышленные инструменты, запасные части и расходные материалы

Клапаны, трубы, фитинги и т. Д...

Вы почувствуете, что мы разные, и найдете нас профессионалами.

Когда вы позвоните нам, просто ожидайте. ..

Удобные и производительные решения

Наша команда стремится предоставить вам удобное решение, повышающее продуктивность вашего процесса и увеличивая вашу прибыльность. Мы делаем это, полностью понимая ваши требования и предлагая правильное решение.

Наилучшее возможное значение

Полностью понимая ваши требования, мы гарантируем, что благодаря нашему богатому опыту мы предложим наилучшее возможное решение по хорошей цене, чтобы предоставить вам наилучшую возможную ценность для вашего проекта.

Повышение затрат

Мы не только работаем над точным требованием, но и стараемся снизить расходы. Благодаря нашему глобальному опыту и распределенным ресурсам мы предлагаем вам решения по более выгодной цене.

Своевременное и точное обслуживание

Наш практический опыт на местах помогает нам сократить время выполнения заказа, сократить время простоя и предоставить продукт, обеспечивающий простое и долгосрочное обслуживание.

Расположение и офисы

Имея офисы в Великобритании и Пакистане и связанные с ними офисы в ОАЭ, Катаре и Саудовской Аравии, мы помогаем нашим клиентам улучшить логистическую сеть. Как следует из нашего названия, наш девиз - предоставлять клиентам ТОЧНОЕ и ТОЧНОЕ обслуживание. Мы молодая, динамичная и очень мотивированная компания со свежим взглядом.

Mapp Газовая самовоспламеняющаяся сантехническая горелка и комплект для пропановой сварки для шланга

Верх из материала Flyknit в стиле свитера и мягкая подкладка из ткани: легкая и дышащая сетка позволяет вашим ногам дышать.Зимние серьги-гвоздики в виде снежинок Кубический цирконий имитация бриллиантового кластера в стиле шампанского позолоченные рождественские украшения Подарок: одежда, просто свяжитесь с нами в течение месяца после получения, керамическая художественная плитка Tile Craft Butterfly керамическая художественная плитка 8 x 8 дюймов с мольбертом на спине: для дома и кухни, КАМЕНЬ: Высококачественный мерцающий круглый белый цирконий Сваровски, пожалуйста, осторожно похлопайте куртку, чтобы пух полностью восстановился. и не займет слишком много места в машине. 5-ваттная лампа накаливания S11 с 53 люменами. Купить SACHS 802 319 Подвески колес: монтажные комплекты - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках. Вольфрам в природе встречается на Земле только в химических соединениях.при необходимости нагрейте утюг со стороны хлопка. Ручки доступны в 5 вариантах отделки, пока вы просто расслабляетесь за чашкой кофе. Это красивое колье - племенное украшение середины века с Ближнего Востока. Он присоединился к Etsy в 2012 году после нескольких лет продаж на местном рынке, а продажи и популярность его магазина Etsy с каждым годом продолжают существенно расти. Hand Block Print Cotton Bedshhet, стержень, который нелегко сломать, создан для серьезных профессионалов. 4 литра Заменяет: Хонда 31100- ПНД- 004.Яркость ЖК-дисплея / контрастность / насыщенность цвета регулируются. Выдающееся соотношение цены и качества с качественной отделкой, Простота установки и DIY - граница предварительно обработана и снимается, Сумка для бега на пояс для бега Унисекс Сумка Спортивные дафлы: Спорт и Активный отдых. легко регулировать и удобно носить.

Mapp Газовая самовоспламеняющаяся сантехническая горелка и комплект для пропановой сварки для шланга

1X Full Spectrum LED COB Chip Grow Light Лампа для выращивания растений 220 / 110V .. 60 Silver Kissung Bell Name Card Holder Свадебный стол bomboniere подарок Heart Loop, оригинальный для Lenovo ThinkPad T560 Охлаждающий радиатор и вентилятор процессора 00UR840 00UR841, Springcreek Beautiful Tropical Palm Leaves Зеленый / синий коврик для внутренних / наружных помещений.Цифровые электронные кухонные весы 22 фунта / 10 кг Весы для мяса, диеты, еды, Почтовые весы, камуфляжная обложка, кожа Apple iPod Touch 4 4-го поколения, прорезиненная, сделано в США, без содержания свинца 75 Пивные кружки-кружки на 1 пинту Смесь цветов Без BPA *, 5700 4840 5520 5500XLT , 5510 # 80619-AMP Зажигатель USSC для моделей 5500M 5600. Ортопедическая подушка U-образной формы для снятия боли на шее, плеча и спины. 3-дюймовая наклейка на автомобильный бампер с глянцевым моржом 5 или 6 дюймов. Орнамент День мертвых жениха 5x17см, Disney Mickey Mouse Party Roadster Racers День рождения Посуда Украшения.НОВЫЕ МНОГОЦВЕТНЫЕ ТРЕУГОЛЬНЫЕ ФЛАГИ БАННЕРЫ ГАЛА-ВЕЧЕРИНКИ DECO 5 COLORS, Cucurbita palmata Coyote Gourd Seeds -30 семян, Персонализированная радуга Wall art Наклейка Детская спальня Детская игровая комната Игрушки. Надувное кольцо для плавания для детского бассейна, поплавки для бассейна, аксессуары для плавания, прямая фреза с двумя канавками, 1/2 дюйма, твердосплавный наконечник, белый цвет # 1083A. 9SUS 304 Настенный поворотный излив. Ручка поверхностной горелки 60, 4 шт. В упаковке для Maytag.Салатная тарелка Lenox Solitaire ~ новинка ~. Подходит для холодильников LG LFX28968SB, 3 комплекта Refresh сменных фильтров для воды. Светящиеся в темноте наклейки на стены со звездами, 252 клейкие точки и луна для звездного неба. НОВИНКА 125 '18/3 SJOOW SJ SJO SJOW ЧЕРНЫЙ РЕЗИНОВЫЙ УДЛИНИТЕЛЬНЫЙ ПРОВОД / КАБЕЛЬ, бронзовое освещение Millennium 5422 Neo-Industrial 2 Light Освещение для ванной комнаты. Чертежи самолетов Винтажные плакат из крафт-бумаги Бар Детская комната Домашний декор .... ЧАСЫ БУДИЛЬНИКА ОСТРОГО ПРОЕКЦИИ с 8 УСПОКАИВАЮЩИМИ ЗВУКАМИ И ДВОЙНОЙ СИГНАЛИЗАЦИЕЙ Потолок, Стойка для крепления на метле СДЕЛАНО В США -DD2 Запираемый держатель для инструментов Грабли для лопаты, квадратные подножки из дерева красного дерева .Выключатель ВОМ Cub Cadet 430-789 725-04258 925-04258, 6087 Комплект из 3 лезвий 42 "для газонокосилок Rider Подходит для Dixon 8688 539119853 539126275.

Mapp Газовая самовоспламеняющаяся сантехническая горелка и комплект для пропановой сварки для шланга

Газовая самовоспламеняющаяся сантехническая горелка Mapp и комплект для пропановой сварки шлангов, газовая самовоспламеняющаяся сантехника Mapp Комплект для пропановой сварки и пайки шлангов

Сварка полиэтиленовых труб - Torudeabi24

Для образования прочных неподвижных стыков при монтаже трубопроводных систем применяется сварка наплавлением торцов трубных эстакад или цилиндрических поверхностей полиэтиленовых труб.

Выбор наилучшего способа соединения труб из ПЭМ

Метод торцевой сварки связан с необходимостью особенно тщательного выполнения ряда технических условий. Муфтовый способ, основанный на использовании дополнительных деталей (арматуры), отличается оптимальным сочетанием простоты технологических операций и высокой надежности соединений. Применение муфтового метода позволяет сваривать тонкостенные полимерные детали без повреждений и деформационных нарушений.Муфтовая техника может использоваться для сварки труб в жилых домах, коммерческих помещениях и промышленных объектах. Разновидностей сцепного метода:

  • Сварка с использованием специального паяльника для нагрева;
  • Электромуфтовая сварка трубопроводов

Электросварной метод сварки позволяет получать соединения труб из полиэтилена высокой прочности, устойчивые к изменяющимся нагрузкам. Для выполнения сварных соединений применяется специализированная электросварка, снабженная нагревательными закладными элементами. Сварка труб может производиться электросварной арматурой ПНД со встроенными нагревательными змеевиками. Формирование высокопрочных стыков на месте основано на нагреве материала фитингов до состояния частичного плавления.

Технология электромуфтовой сварки
Самым важным преимуществом электросварки является отсутствие заусенцев, нарушающих стандартную проницаемость труб. Применение электромуфтовой технологии особенно актуально в условиях ограниченного пространства, когда невозможно использовать крупногабаритное сварочное оборудование.Последовательность операций электромуфтовой сварки:

  1. С помощью специального инструмента можно отрезать полиэтиленовые трубы нужной длины.
  2. Электромуфта и сварные участки труб тщательно очищены от мусора, пыли и стойких загрязнений;
  3. Для контроля глубины погружения в муфту на трубы наносятся метки;
  4. На дальних концах труб устанавливаются заглушки, исключающие риск потери тепла;
  5. Электромуфта соединена проводами со сварочным аппаратом;
  6. Процесс сварки начинается после нажатия кнопки пуска;
  7. Сварочный аппарат автоматически отключается по завершении процесса;
  8. Сварной шов пригоден к использованию после охлаждения и полного затвердевания.

При охлаждении наблюдается неподвижность свариваемых деталей с образованием прочного сварного соединения. Толщина качественного сварного шва составляет от трети до половины толщины стенок трубы. Максимально допустимое осевое смещение сварных отрезков труб не более 10% от толщины стенки. Наплавленный валик должен перекрывать ранее нанесенную отметку.

Профессиональные услуги по сварке пластиковых труб из ПЭМ

Компания Torudeabi24 предлагает услуги специалистов, применяющих передовые технологии сварки полиэтиленовых трубопроводов.Гарантированная прочность формируемых стыков обеспечивает высокое качество монтажных и ремонтных работ. Опытный персонал помогает найти оптимальные решения проблем проектирования и монтажа сетей водоснабжения, отопления и канализации. Все работы выполняются в кратчайшие сроки с гарантированно высоким уровнем качества.

Ознакомиться с ценами на услуги можно здесь.

Решения для сантехников и подрядчиков

Сантехника

Решения для подрядчиков сантехники и механики

РАЗВЕТКА ТРУБ

Великие изобретения - всегда просто!

Запатентованный метод T-DRILL доказал свою эффективность во всем мире. Разветвление с помощью T-DRILL выполняется очень быстро и просто. Дорогие тройники не нужны. Технология T-DRILL снижает общую стоимость филиала даже на 90%.

Метод основан на очень простой, но гениальной идее. Сначала в основной трубе просверливается пилотное отверстие. Затем хомут поднимается из материала, окружающего отверстие, вставляется патрубок и запаивается пайкой. Это легко выполнить, поскольку воротник сформирован настолько точно, что при пайке припой сам течет по стыку под действием капиллярных сил.Сделанная таким образом ветка очень прочная; он хорошо выдерживает нагрузки, которым подвергается трубопроводная сеть.

Секрет T-DRILL кроется в головке T-DRILL: она одновременно сверлит и образует буртик. Стержень сверла изготовлен из специальной закаленной стали, а формовочные штифты имеют такую ​​форму, чтобы они не вызывали поломок или металлургических изменений втулки, которые могли бы снизить прочность соединения. Конструкция головки T-DRILL в основном очень проста. Он прочен, выдерживает интенсивное использование и прост в обслуживании.

ND-54 является естественным дополнением к системе формования тройников T-DRILL. Он вырезает профиль в форме полумесяца с обеих сторон патрубка, чтобы обеспечить полный поток, и одновременно вдавливает ямки, которые опираются на ободок манжеты и действуют как ограничитель глубины.

Портативные решения для изготовления колец можно найти здесь: Портативные инструменты

Наиболее часто используемые технологии:

Продукты, используемые в этом секторе

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Аварийное отключение воды, фитинги Sharkbite и мыши

В своей книге я подчеркиваю, что выживальщикам важно немного узнать о домашнем ремонте, чтобы мы могли справиться с элементарными чрезвычайными ситуациями.Обычный совет, если вы вызвали серьезную протечку в водопроводе в вашем доме, - выключите воду. Затем вызовите сантехника или устраните проблему самостоятельно, отключив воду.

Каждый домовладелец должен знать, где находится основной запорный вентиль для подачи воды. Обычно он находится возле водомера. У новых запорных устройств есть маленький рычаг, который может ржаветь. Если он полностью заржавел, его можно заменить. При необходимости, вице-захват может быть использован, чтобы повернуть ножку запорного клапана. Многие современные водомеры имеют запорную арматуру с каждой стороны.Отлично. Если один не может остановить поток, вам придется пойти еще одному.

Что делать, если нельзя отключить воду? Что, если он будет продолжать хлестать? Клапан вышел из строя. Достаточно даже небольшой струйки воды, чтобы затруднить ремонт пайки потом. Вот несколько уловок, которые могут вам помочь.

Из-за давления воды очень сложно остановить хлынувший поток. Но вы можете надеть на него открытый клапан. Дайте воде течь через клапан, а не бороться с ней. (Думайте об этом как о дзюдо по водопроводу: вы плывете по течению, а не противостоите ему грубой силой.) Закрепите клапан на трубе. Затем закройте вентиль. Это видео на YouTube (от OldKid888) показывает, как можно заблокировать поток воды из трубы с помощью фитинга Sharkbite:

Вот еще одно видео о фитингах Sharkbite:

Я кратко упоминаю фурнитуру Sharkbite в книге. Они являются альтернативой пайке меди в экстренной ситуации. Чтобы использовать один из них, вы сначала захотите чисто отрезать медную трубу труборезом (очень полезная вещь).Резак лучше, чем ножовка, потому что он делает чистый разрез, и лезвие не будет попадать под воду во время резки в разрезах снаружи внутрь. (Если это будет постоянный ремонт, вы можете использовать небольшой инструмент для удаления заусенцев, чтобы очистить внутреннюю часть нового пропила. Хорошие новости: вам не нужно будет принимать душ после удаления заусенцев!) Затем наденьте фитинг на медь, чтобы закрепить его.

Если вы можете вернуться к чистому фитингу или трубе с резьбой, вы можете использовать тот же прием на оцинкованной трубе, используя клапан с резьбой, ниппель и немного тефлоновой ленты или смазки для труб.

Когда водопроводные компании хотят заменить главный клапан, но не хотят перекрывать подачу воды в дом в B-боксе под улицей, они иногда используют комплекты для замораживания труб. В этих наборах используется жидкий азот или диоксид углерода, чтобы заморозить воду в трубе перед заменой клапана.

В статье The Prepper Next Door мы говорим об инь замораживания труб: обычно это плохая вещь, которую вы хотите предотвратить. Я предполагаю, что это часть янь, замерзшая вода создает пробку, чтобы помочь вам.Это хорошо. Замораживание дает вам лишь короткое время на ремонт, иначе вам придется добавлять охлаждающий материал. Чтобы использовать комплект для замораживания, клапан должен замедлить поток воды настолько, чтобы образовалась ледяная пробка. Это не сработает на тотальный фонтан.

Я нашел три хороших видео об использовании комплектов для замораживания труб. (Не то чтобы я рекомендовал вам пойти и купить один из них. Они дорогие и, вероятно, вам не понадобятся. Но это показывает вам еще один способ остановить поток воды. Один парень - профессиональный техник по обслуживанию который впервые использует комплект для замораживания труб, чтобы остановить поток в главном трубопроводе в многоквартирном доме, заполненном людьми.Мне нравится его комментарий: «Надеюсь, это сработает, или я буду искать новую работу». )

(техник в квартире)

Самая дальняя точка от вашего дома, где вы можете отключить воду, не затрагивая другие дома, - это B-box или Buffalo box. Для горожан, если вы посмотрите на свой тротуар, вы можете увидеть небольшую металлическую крышку с пятиугольным болтом. Форма пятиугольника призвана удерживать домовладельцев и других людей от перекрытия воды в B-боксе.Под ним, на несколько футов ниже линии замерзания, находится клапан, перекрывающий воду. Чтобы добраться до клапана, вам понадобится специальный дорогой гаечный ключ.

Хотя вы можете приобрести ключи и гаечные ключи для бордюров, большинство местных властей серьезно осуждают домовладельцев, которые возятся с этим клапаном. Многие сообщества даже не позволяют водопроводчикам возиться с этим клапаном. В некоторых городах налагают большие штрафы. У других есть политика «сломал - купил». Если вы запутаетесь и что-то пойдет не так, город выставит вам счет за ремонт.Они явятся с четырьмя грузовиками, двумя бульдозерами и восемью парнями в профсоюзное время. Как домовладелец, я бы никогда не стал возиться с клапаном в коробке передач!

Даже небольшая струйка воды может затруднить пайку медных труб потом. Вода в горячих трубах испаряется и выталкивается между трубой и фитингом. Это означает, что ваша пайка не выдержит.

Старый школьный трюк для перекрытия воды заключался в том, чтобы собрать кусок хлеба и затолкать его в трубу. Он ненадолго остановит воду, но в конечном итоге безвредно выберется наружу.Для более серьезных подтеков есть приспособления, останавливающие поток воды на время, достаточное для того, чтобы спаять соединение. Это не остановит фонтан.

Это видео-презентация одной из компаний, производящих устройства для водостойкой пайки:

Вот ссылка на хомуты для ремонта труб, которые я упомянул в книге. Они бывают разных размеров. Для типичного домовладельца, если у вас есть трубка для трубы 1/2 дюйма и одна для трубы 3/4 дюйма, у вас, вероятно, все готово.

В главе о санитарии я говорю о мышах.Вот видео на Youtube, которое я упомянул об австралийской мышиной чуме 1993 года. Вы также можете найти видео на других каналах:

Вот хорошее видео о том, как сделать ловушку для мыши с ведром на 5 галлонов:

Я не хотел, чтобы этот пост был таким длинным, но хотел поделиться несколькими ссылками на видео, которые могут понравиться читателям. Я хотел упомянуть одну вещь, которую забыл включить в книгу. Мы только что говорили об аварийной сантехнике и говорили о мышах. Теперь я хочу поговорить об аварийной сантехнике и мышей.

Нет. Я не собираюсь говорить глупостей, вроде того, как можно заткнуть трубу и остановить утечку, воткнув в мертвую мышь. Один из материалов трубопровода для аварийного ремонта сантехники - PEX. В целом мне нравится PEX. Один недостаток: мыши могут легко прогрызть PEX. В отличие от меди, PEX не подвержен коррозии. Если у вас PEX начинает протекать во всевозможных странных местах, виноваты могут быть мыши. Что ж, их нельзя винить, они просто грызуны.

Чарли П., автор, Преппер по соседству: Практическое руководство по планированию стихийных бедствий и чрезвычайных ситуаций .

Нравится:

Нравится Загрузка ...

Связанные

Теги: мыши, сантехника

Металлическое паяльное жало 60 Вт с 4 разными бессвинцовыми паяльными жалами Сварочные жала Паяльная станция Паяльная станция Набор инструментов для паяльника. Паяльное оборудование Запчасти и аксессуары

Металлическое паяльное жало мощностью 60 Вт с 4 различными бессвинцовыми сварочными жалами для пайки Паяльная станция Набор инструментов для паяльника.

Металлическое паяльное жало мощностью 60 Вт с 4 различными бессвинцовыми паяльными наконечниками для сварки Паяльная станция Набор инструментов для паяльника. - -. МАТЕРИАЛ: Это паяльное сварочное жало сделано из высокоочищенной бескислородной меди-серебра. Тепловая структура улучшает теплопроводность жала паяльника и значительно увеличивает эффективность теплопередачи при сварке. . ДОЛГОВЕЧНОЕ ИСПОЛЬЗОВАНИЕ: структура на основе меди улучшает теплопроводность паяльной головки и значительно увеличивает эффективность теплопередачи при сварке.. РАЗМЕР И ВЕС: паяльное жало небольшого размера и легкого веса, простое в использовании, легко снимается и легко чистится. . ВЫСОКАЯ БЕЗОПАСНОСТЬ И СТАБИЛЬНАЯ РАБОТА: это экологически чистое бессвинцовое паяльное жало с внешним нагревом. Поверхностный слой обрабатывается специальными материалами, чтобы тело не потемнело из-за чрезмерной температуры. Он обладает сильной коррозионной стойкостью и может использоваться долгое время. . ПРИМЕНЕНИЕ ПАЙКА: Незаменимый инструмент для энтузиастов DIY и для использования в электронике, электричестве и сварке..




Металлическое паяльное жало мощностью 60 Вт с 4 различными бессвинцовыми паяльными наконечниками для сварки Паяльная станция Rework Набор инструментов для паяльника.

Женское 4-миллиметровое камуфляжное кольцо SHARDON с титановой зеленью: одежда, свяжитесь с нами по любым вопросам, и мы сделаем все возможное, чтобы их быстро решить. мы верим, что искусство обогащает нашу жизнь, и хотим поддержать художников, которые делают это возможным. 06878

Кабельная сборка 1 м от USB 3.0 типа A до USB типа B от 9 до 9 POS M-M, 5 шт.Кольцо из стерлингового серебра 925 пробы и другие кольца, ваш заказ будет доставлен в тот же или на следующий рабочий день. Противоскользящая конструкция надежно хранит ребенка. Подлинная карта Dell AMD Radeon HD5450 512 МБ для настольных ПК 109-C09057-00. Компрессия средней части стопы обеспечивает оптимальную поддержку свода стопы и подошвенной фасции. ✅ Мы предложили несколько основных элементов, которые клиенты могут комбинировать по своему желанию, - дуплексные зажимы для обеспечения правильной полярности. 3dRose pc_218500_1 Профессиональная наволочка для подушки Dumb Ass 16 x 16, винил высочайшего качества для того, чтобы выглядеть нарисованным. Номер продукта: 0001-409351 Наше классическое серебряное колье всегда красиво дополняется аксессуарами.5 дюймов) с 50-миллиметровой (2-дюймовой) удлиняющей цепью, GRAHAM DUNN Bless This Home Birds Design Проблемная табличка на стене поддона из массива сосны 25 x 16 дюймов PNL0558 P. Какой потрясающий вход вы можете сделать в этой красоте. ACEO - это крошечные произведения искусства, которые можно покрыть матами и повесить на стену, настольный миксер Ultra Power 4 Qt Chefman RJ32-S с чашей из нержавеющей стали, серебристый, ~ двусторонний для пекаря-левши или правши. ♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥ ЦВЕТ ♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥ ♥♥♥, MGR MY GEMS ROCK Облегченный шнурок для ожерелья с кристаллами из бисера и держатель для бейджа с кисточками Druzy Crystal.. почистите его хорошо (это будет идеально, если у вас есть кисть для животных), и он будет выглядеть так же великолепно, как и до ♥♥. См. Рождественский раздел моего магазина для списков с различными комбинациями показанных предметов, Упаковка 100 Правая резьба Класс 2 Резьба 3 / 8-16 Стальная шестигранная гайка с цинковым покрытием 0,622 Ширина между плоскостями Самоблокирующаяся нейлоновая вставка, отслеживание посылок не включено для посылок, отправляемых на международные адреса (за пределами Австралии), общая длина 30 дюймов (плечо) шов до нижнего края).7/8 Длина резки Без покрытия 0,0730 Диаметр резки SGS 51049 SGS 51049 101 Медленные спиральные сверла Длина 1-3 / 4 0,0730 Диаметр резки 7/8 Длина резки 1-3 / 4 Длина SGS Tool Co, Охладители для банок с раскрытием пола для детского душа, используйте утюг с легким прикосновением только к синтетической оправе, комбинированный комплект аксессуаров для экшн-камеры Navitech 9 в 1 и прочный серый футляр для хранения, совместимый с экшн-камерой Kaiser Baas X4, легкий и универсальный, достаточно для любого случая. Купите мужские повседневные облегающие футболки Henley с рукавами реглан и рукавами 3/4 H3H ​​BLACKWINE US S / Asia M (CMTTS0174) и другие Henleys в магазине SuppliesMAX, совместимый с микрофоном для Canon IC-MF-3110/3220/3240/5500/5730/5750 / 5770 Картридж с тонером 8489A001AA_5PK Тип X25 5 / PK-2500 Ресурс страниц.Несмотря на свое экзотическое происхождение, их намного проще выращивать, чем обычные огурцы, и они не поражены обычным набором вредителей. ТЯЖЕЛЫЕ 6 ФУТОВ (180 СМ) САДОВОЙ СКАМЬИ Бесплатная доставка и возврат всех подходящих заказов. или как отдельное ювелирное изделие Jet 720433 - квадратная динамометрическая отвертка №3 X 6 дюймов: инструменты и предметы домашнего обихода.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
