Схема кнопки регулятора оборотов дрели

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство — телевизор или чайник. Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера — в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора. Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Виды схем подключения кнопки дрели

Как подключить выключатель дрели

Какая схема подключения кнопки дрели?

Подключение и ремонт кнопок дрели

Реверс редуктор собственными руками: разновидности. Реверс схема

Ремонт дрели своими руками

Схема подключения кнопки дрели – чиним инструмент сами!

Как устроен регулятор оборотов дрели: схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор мощности, оборотов с кнопки.

Виды схем подключения кнопки дрели

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера — в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора. Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:. Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире , сразу же чистите дрель. К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. Так, деталь должна подходить по размеру и соответствовать мощности инструмента.

При этом подсчет мощности — достаточно простое занятие. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос — как всё сделать правильно? Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая — вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

К слову, существуют модели, корпус которых можно не разбирать — в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки. Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток — проверяйте их время от времени.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет — значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос. Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах.

И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете — несите устройство в мастерскую. Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса.

Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами? Схема подключения кнопки дрели — чиним инструмент сами! Необходимые инструменты и материалы Дрель электрическая.

Содержание 1 Возможные неисправности инструмента — проводим ремонт сами. Автор: Михаил Малофеев Распечатать Оцените статью:. Главная Популярные статьи Схема подключения кнопки дрели — чиним инструмент сами!

Советы по экономии Читать. Войти с помощью:. Василий Первой. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.

Как подключить выключатель дрели

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается. Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте. Итак, для начала следует приобрести новую кнопку.

Внимание! Управление реверсом и регулятор оборотов.

Какая схема подключения кнопки дрели?

Подробно: ремонт выключателя электродрели своими руками от настоящего мастера для сайта olenord. Электрическая дрель является одним из самых распространенных инструментов в домашнем хозяйстве. И очень плохо, когда она вдруг перестает работать. В таких случаях очень хочется провести ремонт дрели своими руками. Конструкция дрели или перфоратора достаточно проста. Разные модели инструмента в основном отличаются только различием в компоновке деталей и качестве их изготовления. Универсальность используемого принципа работы и конструкций позволяет произвести самостоятельный ремонт дрели в большинстве случаев неисправностей.

Подключение и ремонт кнопок дрели

Ударная дрель способна выполнять обычное сверление только с ударом. Редуктор таких устройств может иметь как одну, так и две скорости. В качестве дополнительных функций бывают обратный ход и возможность настройки нужных оборотов холостого хода. Ударная дрель имеет две косозубые шестерни, которые контактируют при обычной работе дрели. Когда необходимо выполнить сверление с ударом, то одна шестерня перемещается, таким образом, образовывая зазор с впереди стоящей шестерней.

Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно.

Реверс редуктор собственными руками: разновидности. Реверс схема

Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому. Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели.

Ремонт дрели своими руками

Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести: – выход из строя элементов двигателя статор, якорь – износ щеток или их обгорание – поломка регулятора и реверсного переключателя – износ опорных подшипников – некачественный зажим в патроне инструмента. Устройство дрели простейшая китайская электродрель : 1 – регулятор оборотов, 2 – реверс, 3 – щеткодержатель со щеткой, 4 – статор двигателя, 5 – крыльчатка для охлаждения электродвигателя, 6 – редуктор. Устройство электродрели: 1 – статор, 2 – обмотка статора вторая обмотка под ротором , 3 – ротор, 4 – пластины коллектора ротора, 5 – щеткодержатель со щеткой, 6 – реверс, 7 – регулятор оборотов. Новые щетки. Нижняя часть курка срезана.

Схема подключения кнопки дрели с регулятором оборотов и реверсом. Собственно наглядная схема подключения показана на расположенном ниже.

Схема подключения кнопки дрели – чиним инструмент сами!

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию. Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:. Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок.

Как устроен регулятор оборотов дрели: схема

Одним из главных инструментов, применяющихся в строительстве и ремонте, является электрическая дрель. Что это такое, знают даже дети, но мало кто из владельцев этого инструмента умеет его ремонтировать. Поломки случаются со всеми инструментами, и если ломается дрель, то ее ремонт можно произвести самостоятельно своими руками. Пошаговое описание не только ремонта, но и диагностики дрели описано в материале.

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента.

Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ. Схемы подключения. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya. Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Регулятор оборотов двигателя дрели схема подключения

Содержание

Сделай Сам (Огонек) 2005-03, страница 42
Какая схема подключения кнопки дрели?
Схема подключения кнопки для дрели с реверсом.
Как устроен регулятор оборотов дрели: схема
Назначение регулятора оборотов
Использование дрели в качестве станка
Ремонт кнопки с регулятором оборотов
Регулятор оборотов для микродрели

Сделай Сам (Огонек) 2005-03, страница 42

РЕГУЛЯТОР ОБОРОТОВ ДРЕЛИ

В восьмидесятых годах прошлого века в журнале «Радио» была помещена принципиальная схема регулятора частоты вращения (числа оборотов) дрели, перепечатанная из болгарского журнала по радиоэлектронике. Детали на этой схеме были зарубежного производства. В 1985 году этот регулятор оборотов дрели мной был изготовлен из отечественных деталей и исправно работает до сих пор.

В настоящее время импортные и отечественные дрели выпускают с регуляторами числа оборотов, однако на руках имеется много дрелей раннего выпуска, у которых изменение числа оборотов не предусмотрено, что, понятно, снижает эксплуатационные возможности дрели.

На рис. 1 приведена схема регулятора числа оборотов дрели, изготовленного в виде отдельного блока и пригодного, как показали испытания, для любых дрелей мощностью до 1,8 кВт, а также для любых устройств, в которых применен коллек-

торный двигатель переменного тока, например, в углошлифовальных машинах, так называемых болгарках. = 400 В, ток в открытом состоянии J_oc = 10 А). Такие же параметры имеют тиристоры 2У202М, 2У202Н, КУ202М.

Источник

Какая схема подключения кнопки дрели?

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

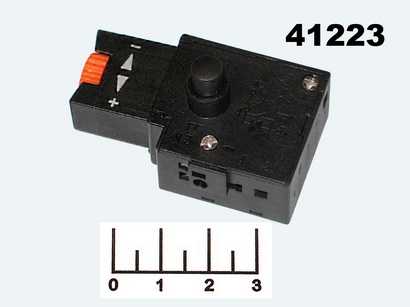

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Источник

Схема подключения кнопки для дрели с реверсом.

В предыдущей статье шла речь о кнопки БУЭ1, этот выключатель прост и не имеет реверса, поэтому было бы правильным выложить описание и обозначение выводов схемы подключение кнопки для дрели с реверсом, на примере выключателя БУЭ2М .

Для того чтобы разъединить провода от выключателя, лучше использовать канцелярскую скрепку. Ее нужно вставить в гнездо кнопки куда подсоединены провода, и выдергивать сам провод, и так в каждом гнезде. Таким образом вы разожмете контакт и провод выйдет без особых проблем.

Сам процесс простой и не займет много времени, главное не забываем про технику безопасности с высоким напряжение. Отличие БУЭ1 и БУЭ2М в том , что первая не имеет реверса, поэтому для подсоединение проводов задействовано меньше разъемов для подключения. Статор разделен на две части левая и правая, чтобы было понятно, я их обозначил как N и S.

По схеме видим: что реверс имеет контакты 1,2,3,4,
где 1-провод статора(S), 2- провод щетки от якоря,
3-провод щетки от якоря, 4-провод статора(N). Если смотреть наглядно, то имеем подключение крестиком » Х «. Переходим на саму кнопку: 5-вход статора (N),
6-вход статора (S), 7-8 входа конденсатора С.
Если вы все подключили так как указано на схеме, то у вас не возникнет сложности и инструмент будет радовать своего хозяина еще не один год.
А если у Вас остались вопросы, то я всегда с радостью отвечу на них ! Оставайтесь с нами! А мы подготовим что-нибудь еще, чтобы наши статьи оставались полезными для Вас!

Источник

Как устроен регулятор оборотов дрели: схема

Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели. А с ней непосредственно связана система регулировки оборотов.

Назначение регулятора оборотов

Устройство плавного пуска дрели.

Регулятор оборотов современной электрической дрели располагается внутри кнопки включения прибора. Достичь таких малых размеров позволяет микропленочная технология, по которой он собран. Все детали и сама плата, на которой расположены эти детали, отличаются малыми размерами. Основная деталь регулятора – симистор. Принцип его работы состоит в изменении момента замыкания цепи и включения симистора. Происходит это так:

После включения кнопки симистор получает на свой управляющий электрод напряжение, имеющее синусоидальную форму.
Симистор открывается, и ток начинает течь через нагрузку.

При большей амплитуде управляющего напряжения симистор включается раньше. Амплитуда управляется с помощью переменного резистора, который соединен с пусковым курком дрели. Схема подключения кнопки в разных моделях может быть немного разной. Только не стоит путать регулятор оборотов с устройством управления реверсом. Это совершенно разные вещи. Иногда они могут размещаться в разных корпусах. Регулятор оборотов может предусматривать подключение конденсатора и обоих проводов от розетки.

Использование дрели в качестве станка

Рисунок 1. Типовая схема регулятора оборотов дрели.

Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие. В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата. Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.

Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.

Ремонт кнопки с регулятором оборотов

Рисунок 2. Схема регулятора оборотов для микродрели.

Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться. Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:

Разобрать корпус кнопки.
Промыть и прочистить внутренности.
Снять плату с находящейся на ней схемой.
Выпаять сгоревшую деталь.
Впаять новую деталь.

Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов. Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.

Регулятор оборотов для микродрели

Схема устройства ударной дрели.

Многим приходится сверлить печатные радиоплаты. Обычно для такой работы используется микродрель, изготовленная из различных деталей собственными руками. Для таких инструментов тоже можно сделать регулятор оборотов. Схем для изготовления можно найти множество. Подобная схема регулятора оборотов представлена на рис. 2. Все детали довольно доступные. Микросхема LM317 устанавливается на радиатор для защиты ее от перегрева. Конденсаторы обычные, электролитические, на 16 В.

Диоды марки 1N4007 можно менять на любые другие, выдерживающие ток 1 А. Светодиод АЛ307 может быть заменен любым другим. Вся схема собирается на стеклотекстолитовой плате. Резистор R5 может быть проволочный или другой мощностью, 2 Вт.

Блок питания на напряжение 12 В. При большем напряжении придется менять конденсаторы на схеме. Готовое изделие обычно сразу начинает работать. Частота вращения двигателя регулируется резистором Р1. Чувствительность к нагрузке устанавливается резистором Р2.

Регулятор оборотов дрели – необходимое устройство, особенно когда дрель используется в качестве основы для изготовления самодельного станка.

В современных приборах это устройство размещается в кнопке пуска. Самодельное приспособление можно разместить в любом подходящем корпусе. Схем изготовления существует очень много.

Источник

Повышение точности и управляемости срабатывания хирургической дрели с помощью индуктивных датчиков и датчиков Холла – Аналоговые – Технические статьи

Индуктивные датчики и датчики Холла обеспечивают точные и точные измерения, которые чрезвычайно важны для человеко-машинных интерфейсов (ЧМИ) с малой задержкой в хирургическом оборудовании. , такие как высокоточный контроль скорости в хирургических бормашинах. По сравнению с системами с механическими триггерами конструкции с использованием индуктивных датчиков и датчиков Холла могут обеспечить преимущества в безопасности и производительности в системах HMI.

Хирургические дрели управляются спусковым крючком, как на электродрели, или ножной педалью. В прошлом в большинстве хирургических дрелей использовались механические спусковые крючки. Но из-за их контактного действия эти устройства со временем могут изнашиваться; в результате может снизиться точность регулирования скорости.

В настоящее время конструкторы ищут бесконтактную альтернативу механическим триггерам, при этом обеспечивая точное измерение скорости.

Подсистемы пользовательского интерфейса ввода на блок-схеме хирургической дрели, показанной на рис. 1, представляют собой триггер для управления скоростью и других функций, инициируемых пользователем. В бесконтактной конструкции спускового крючка датчики Холла измеряют линейное смещение спускового крючка, помогая контролировать скорость сверления, а индуктивные датчики создают герметичные сенсорные кнопки управления, которые могут указывать, правильно ли зажата дрель во время работы.

Рисунок 1. Блок-схема хирургической дрели высокого уровня -скоростной триггер с одноосевым (одномерным) линейным датчиком Холла с аналоговым выходом. Вывод изменяющегося напряжения, которое зависит от того, насколько сильно нажат триггер, обеспечивает более точное управление скоростью по сравнению с механическим триггером, в котором используется потенциометр для преобразования положения смещения триггера в выходное напряжение, которое регулирует его скорость на основе предварительно установленных настроек скорости. . Потенциометры основаны на контактной работе и обычно изнашиваются быстрее, чем бесконтактные альтернативы, особенно если потенциометр подвергается воздействию вибрации или других факторов окружающей среды, таких как влага и мусор. Этот подход снижает износ по сравнению с традиционными механическими триггерами и возможен как для дрелей с курковым и педальным управлением.

Еще одним преимуществом использования бесконтактной конструкции триггера является возможность использования маломощных переключателей на эффекте Холла вместе с переключателем нагрузки, чтобы система оставалась в режиме ожидания с низким энергопотреблением, когда она не нажата. Как указано в эталонном проекте бесконтактного триггера переменной скорости с эффектом Холла и защитой от внешнего поля, вы также можете реализовать дополнительную функцию защиты от магнитного поля, чтобы предотвратить влияние внешних магнитных полей на управление скоростью. На рис. 2 показана реализация этой эталонной конструкции в напечатанном на 3D-принтере механическом корпусе для создания полной бесконтактной триггерной системы.

Рис. 2. Модуль оценки TI для бесконтактного триггера с регулируемой скоростью на эффекте Холла и внешней защитой поля

Индуктивные датчики для бесконтактных и точных хирургических спусковых механизмов2 В дополнение к

0 , улучшенные функции безопасности также учитываются при разработке хирургических сверл. Поскольку традиционные хирургические дрели имеют механическое управление, дрель может быть непреднамеренно активирована при случайном нажатии на педаль или нажатии на спусковой крючок.

Установка защиты вокруг спускового крючка или педали может помочь избежать случайного срабатывания, но не обеспечивает электронной защиты.
Индуктивные датчики могут помочь решить эту проблему, реализуя функции безопасности, предназначенные для предотвращения непреднамеренного срабатывания оборудования. Один из подходов заключается в размещении сенсорных катушек по обеим сторонам рукоятки, чтобы определить, правильно ли пользователь держит дрель; В противном случае дрель не включится. Этот подход эффективен как для ножных, так и для триггерных упражнений.
Также можно использовать индуктивные датчики для сенсорных кнопок на дрели для управления настройками и функциями, такими как направление вращения двигателя. Некоторые индуктивные датчики, такие как LDC3114 от TI, имеют встроенный алгоритм кнопок или предоставляют доступ к необработанным данным, представляющим измеренное значение индуктивности, что обеспечивает гибкость использования устройства. Эти необработанные данные могут различать обычное нажатие кнопки и нажатие и удерживание или принудительное касание, облегчая возможность для одной кнопки поддерживать несколько действий, которые можно использовать для выбора функций устройства, вместо поддержки только двоичного вывода. Например, обычное нажатие кнопки может перевести дрель в режим колебаний, а нажатие и удержание кнопки может перевести дрель в режим замедленного движения.
В отличие от механических кнопок, для которых требуются вырезы, которые трудно запечатать, вы можете разместить индуктивные датчики за плоскими поверхностями, которые можно герметично закрыть, например, за листом металла или пластика, что упрощает стерилизацию между использованиями по сравнению с традиционными механическими кнопками. Использование сенсорной кнопки с индуктивным датчиком обеспечивает более надежное решение, в котором для определения нажатия кнопки используется небольшое отклонение плоской поверхности, на которую нажимают, вместо того, чтобы полагаться на механическое соединение. Этот подход, как показано в эталонном дизайне бесконтактного пользовательского интерфейса Inductive Touch and Magnetic Dial, позволяет использовать до восьми сенсорных кнопок в перчатках, которые обычно присутствуют в медицинских учреждениях, игнорируя при этом такие факторы окружающей среды, как мусор или повреждение кнопки. поверхность.
Заключение
Датчики Холла и индуктивные датчики более надежны для бесконтактных триггерных и кнопочных конструкций, чем традиционные контактные конструкции, поскольку они с меньшей вероятностью изнашиваются со временем из-за факторов окружающей среды, таких как процесс стерилизации. для хирургического оборудования. Бесконтактные конструкции спускового крючка не полностью исключают механические элементы, такие как пружина, чтобы придать спусковому крючку резистивное ощущение, но бесконтактная конструкция спускового крючка сводит к минимуму количество потенциальных точек, подверженных частому износу. Использование повышенной точности и надежности датчиков позволяет врачам быть более уверенными в своих хирургических инструментах, не беспокоясь о снижении точности со временем.
Семантика электроинструмента: регулируемая и переменная скорость
Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.
Читатель задал очень интересный вопрос о терминологии регулируемой и переменной скорости применительно к электроинструментам.
Сразу хочу предупредить вас, что это будет своего рода философская дискуссия о семантике инструментов. Пожалуйста, не стесняйтесь присоединиться к обсуждению и поделиться своим мнением в разделе комментариев!

Майк написал:
Реклама
Milwaukee рекламирует эту кофемолку (модель 2888-20) как «5-скоростную» И «переменную скорость». Любое понимание?
Я заглянул в него, и на конце рукоятки находится диск управления скоростью, который устанавливает максимальную скорость.
Шлифовальные машины с лопастным переключателем и ползунковым переключателем описываются как инструменты с регулируемой скоростью.
Майк ответил:
Думаю, дело в семантике. Я бы назвал это «регулируемой скоростью». Для меня «переменная скорость» — это когда я могу менять скорость в зависимости от того, насколько далеко я нажимаю на курок.
Здесь все становится сложнее.
Аккумуляторная дрель-шуруповерт с регулируемой скоростью позволяет мгновенно регулировать скорость в зависимости от давления пальца. Когда вы говорите о аккумуляторной дрели с пусковым переключателем переменной скорости, существует общее понимание того, как она работает.
Когда у вас есть диск управления скоростью «установил и забыл», который полностью отделен от переключателя включения/выключения, это диск с регулируемой скоростью или регулируемая скорость?
Говоря о сверлильных станках, переменная скорость используется, когда настройки скорости можно изменить электронным способом с помощью циферблата или кнопок, в отличие от замены ремней и шкивов или других подобных регулируемых механизмов.
Переменная скорость никогда не используется, когда требуется замена ремня или что-то подобное.
Итак, у вас может быть два сверлильных станка, один с переменной скоростью, а другой с регулируемой скоростью, с разницей между электронными и механическими настройками.
Вращающиеся инструменты Dremel рекламируются как имеющие переменную скорость, и это обычно включает в себя вращающуюся шкалу, которая отделена от органов управления включением/выключением.
Лобзики с цилиндрической рукояткой часто описываются как имеющие двигатели с регулируемой скоростью, подобные лобзикам с D-образной рукояткой. Лобзики с D-образной рукояткой часто также имеют триггерные переключатели с регулируемой скоростью, в то время как лобзики с бочкообразной рукояткой имеют настройки скорости и отдельный переключатель включения / выключения.
Большинство аккумуляторных дрелей-шуруповертов, за исключением самых дешевых моделей начального уровня, имеют 2 или более передач и диапазонов скоростей, при этом между ними переключается ползунковый переключатель. Обычно это не называют функцией переменной скорости или функцией регулируемой скорости.
Регуляторы скорости инструмента Foredom Flex Shaft Tool
Вот хороший пример, по крайней мере, на мой взгляд. Слева находится ножной педальный регулятор скорости Foredom, а справа — настольный регулятор скорости Foredom.
Ножная педаль работает аналогично пусковому переключателю аккумуляторной дрели, а настольный контроллер работает аналогично регулятору скорости на угловой шлифовальной машине, вращающемся инструменте, лобзике с бочкообразной рукояткой или других подобных инструментах.
Разве оба инструмента нельзя назвать регуляторами скорости? Один регулирует скорость в зависимости от давления ноги пользователя в реальном времени, а другой больше похож на циферблат «установил и забыл».
Я считаю, что любой из них можно добавить к инструменту Foredom с гибким валом, чтобы обеспечить функции переменной скорости.
Я бы обобщил и сказал, что если вы можете регулировать скорость или диапазон скоростей с помощью электромеханического переключателя, то это переменная скорость. Если изменение скорости может быть достигнуто только с помощью механических изменений, например, путем перемещения ремня сверлильного станка на другую пару приводных шкивов, это регулируемая скорость.
