Подключение кнопки дрели с реверсом: Какая схема подключения кнопки дрели?

Содержание

Как вставить кнопку переключения метабо дрель

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке. Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным. Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Примечание! Проверку всех электрических приборов необходимо проводить по схеме.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему. Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Важно! Чтобы двигатель работал с реверсом, необходимо поменять местами включение проводов к щеткам.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме. Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели. Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2. 94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

  • Подцепляются фиксаторы защитного кожуха, и он стягивается;
  • Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
  • Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
  • Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
  • Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете. Только с ее помощью можно выполнить ремонт и подключение быстро и правильно. Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Cхема подключения выключателя совковой дрели

220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3

Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).

Кнопка пуска двигателя электродрели

Подключение с 3-х выводным конденсатором:

Вот такая еще бывает:

Кнопка с реверсом:

Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650Вт, Р=U*I, I=650/220=2,95А,

получается нам нужна кнопка на U=

220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

При всей надежности популярных марок современного электроинструмента достаточно распространена ситуация, когда не работает кнопка перфоратора Ryobi, Stanley, Hitachi или другой марки. Способ устранения этой неисправности зависит от причины выходы элемента из строя, среди которых:

  • механические повреждения корпуса или конструкционных деталей;
  • полное или частичное выгорание контактов;
  • образование нагара или загрязнение поверхности металлических контактов.

Два первых случая не оставляют вариантов: потребуется полная замена кнопки перфоратора Интерскол, Девольт, Бош и любого иного бренда. Такое же решение специалисты полагают оптимальным и при подгорании контактов, но ремонт в этой ситуации все же возможен.


Как поменять кнопку на перфораторе Metabo?

Конструктивные особенности корпуса разных марок и моделей перфораторов не влияют на алгоритм выполнения работ по замене пусковой кнопки. Главное – найти аутентичный или полностью соответствующий оригиналу по форме, размеру и техническим параметрам узел. Порядок операций:

  • демонтаж пластиковой крышки корпуса;
  • отсоединение от кнопки сетевых и прочих проводов от винтовых или самозажимных разъемов;
  • установка новой кнопки, подключение проводов и монтаж крышки.

Важно! Перед снятием проводов необходимо сфотографировать или сделать понятную для себя схему их соединения с кнопкой во избежание ошибок при сборке. Особую сложность представляет подключение кнопки перфоратора с реверсом, но наличие схемы или фото предельно упростит эту задачу.

Ремонт кнопки перфоратора Макита

Ремонтные операции по восстановлению работоспособности кнопки пуска любого перфоратора заключаются в очистке контактов от нагара спиртом или же мелкой наждачной бумагой.

Обычно решение задачи, как разобрать кнопку перфоратора, очевидно – достаточно отогнуть металлические скобы-фиксаторы по периметру. При этом следует соблюдать особую осторожность, чтобы не потерять находящиеся внутри мелкие детали.

Наиболее же надежным способом ремонта станет обращение в мастерскую компании «Удачная техника сервис» – любую поломку мы устраним быстро, недорого и с гарантией качества!

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Как обидно когда в самый неподходящий момент ломается что то. Тем более с нынешними ценами. Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? И тут вам бац! Кнопка! Зараза! Все, едем покупать новую. Но вот же незадача! Не запомнили расположение выводов, что куда. А здесь вам и схемка кстати будет.

Как правильно подключить кнопку дрели с реверсом

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести – два – сетевой вход 220 (фаза+ноль) – два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых "+" от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило – они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели естественно проводить не своими руками, главное, знать предпосылки поломок не способы их исцеления. Сейчас будем вести разговор о том, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, потому вы станете являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, либо совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, для какой цели туда естественно включить хоть какое другое устройство – телек по другому чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с применением тестера – тут напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самыми частыми поломками считают:

  • Трудности со службой мотора;
  • Износ щеток;
  • Препядствия со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель берет не дерево, не кирпич, не другие материалы. А это значит, для вас похлопочите что, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента. Конкретно поэтому если вы провели ремонт в квартире, сразу чистите дрель.

Схема

подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Читайте так же

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя от себя. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Как на дрель без реверса поставить реверс. Схемы подключения

Как работает дрель с реверсом. Схема подключения кнопки дрели с реверсом. Как сделать простой дрель. дрель

Как

подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Читайте так же

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает отдохнуть. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель страдает поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же ярких признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Cgq 1104 схема подключения - Вместе мастерим

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Главная страница » Интернет-магазин » Выключатели » Выключатель для дрели CGQ 1104 / с реверсом ДУ-500-800Р

Главная страница » Интернет-магазин » Выключатели » Выключатель для дрели CGQ 1104 / с реверсом ДУ-500-800Р

Своё рождение, в городе Ижевске, Компания отмечает 5 февраля 2002 года.

СДЕЛАТЬ КАК МОЖНО БОЛЬШЕ ЛЮДЕЙ СЧАСТЛИВЕЕ, РЕШАЯ, КАЧЕСТВЕННО И БЫСТРО, ИХ ПРОБЛЕМЫ С ТЕХНИКОЙ

Изначально, идея ремонта техники заключалась в желании отремонтировать всё, что приносят в ремонт — от лобзика до стационарного компрессора или генератора. И это нам удалось. По мере появления на рынке новых товаров появилась необходимость в расширении перечня ремонтируемой техники.

Добросовестный подход к ремонту, сертификация услуг, качество ремонта, профессиональная подготовка и опыт наших мастеров служат визитной карточкой нашего СЕРВИСНОГО ЦЕНТРА.

За годы работы создан большой склад запасных частей, особенно для электроинструментов. Вы можете купить или заказать нужную Вам деталь.

Цены на ремонт фиксированные. Доплата за замененные детали вполне реальная, а если их стоимость "зашкаливает", то Вам обязательно позвонят и без Вашего согласия ремонт не состоится.

Мы рады, что многие наши клиенты обращаются к нам и во второй и в третий раз.

РЕМОНТ ТЕХНИКИ — дело тонкое.

С уважением, Генеральный директор и квалифицированные сотрудники.

НАШИ УСПЕХИ

КОНТАКТЫ СХЕМА ПРОЕЗДА ДОГОВОР НА УСЛУГИ

ГАРАНТИЙНЫЙ РЕМОНТ

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

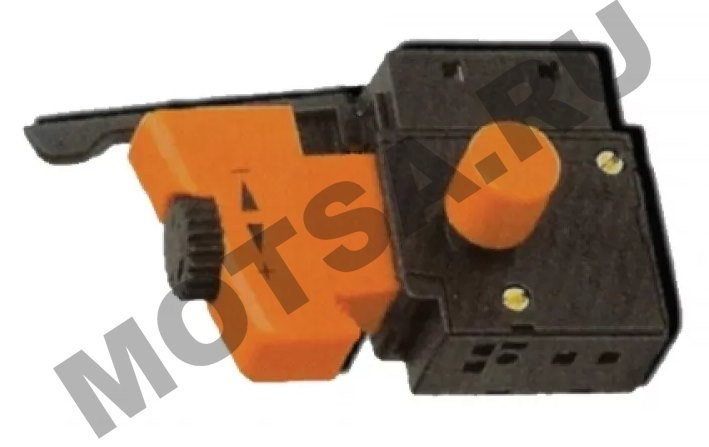

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых "+" от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

на картинке изображена схема моей кнопки.

— 2 провода 220в
— 3 провода (от черного прямоугольника) один на массу
— 2 провода от обмотки

6 проводов надо вставить в низ кнопки?

раньше, припоминаю, от прямоугольника провод был спаян с ещё каким то и был всавлен в одно отверстие, но тогда не пойму, в 6ую дырку что вставить?

Схема подключения кнопки перфоратора макита hr2450

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Сборка электрической части перфоратора производится в обратном порядке.


Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2-20, 2-24, 2-26.


На фоне всеобщего бума на пластиковые оконные конструкции деревянные стеклопакеты все еще остаются популярными и востребованными. Однако даже самое.

Тиристорный регулятор мощности

Схема и принцип работы такого устройства не отличается особой сложностью. Основное назначение тиристорного преобразователя — управление устройствами с малой мощностью, но в редких случаях и большой. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока. Главным компонентом такой схемы является тиристор, работающий в режиме ключа. При появлении разности потенциалов на управляющем контакте он открывается. Чем больше задержка при включении, тем меньше мощности поступает в нагрузку.

Простейшая схема, кроме тиристора, содержит два биполярных транзистора, два резистора, задающих рабочую точку, и конденсатор. Транзисторы, работая в режиме ключа, формируют управляющий сигнал. Как только разность потенциалов на конденсаторе достигает значения, равному рабочему, то транзисторы открываются, и подаётся сигнал на управляющий контакт. Конденсатор начинает разряжаться до следующего полупериода.

Преимущества этого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом используется как активная, так и пассивная система охлаждения.

Применяется тиристорный регулятор для управления мощностью бытовых (паяльники, электронагреватели, лампы накаливания ) и производственных приборов (плавный запуск мощных силовых установок). Агрегат может быть однофазным и трёхфазным.

Изготовление устройства самостоятельно

Если есть необходимость использовать тиристорный регулятор мощности, можно своими руками сделать прибор неплохого качества. Для этого нужно в специализированной точке продаж приобрести набор, содержащий подробную схему с описанием принципа сборки и работы. Или можно использовать любую схему из интернета или литературы и спаять устройство самостоятельно.

В качестве тиристоров можно использовать любой тип, например, отечественный КУ202Н или импортный bt151, в зависимости от необходимой мощности. Кроме тиристора, значение последней будет также зависеть от параметров диодного моста, применяемого в схеме. Регулировка мощности осуществляется с помощью переменного резистора. Если нет возможности или желания изготовить печатную плату, можно собрать прибор с помощью навесного монтажа. При этом необходимо тщательно заизолировать все места соединений во избежание короткого замыкания.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

    1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;
    2. Снять крышку;
    3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

  • а). подшипник поз.46 и кольцо поз.47;
  • б). прямозубую шестеренку поз.42;
  • в). подшипник качения поз.41;

А с другой стороны вала снимите:

  • г). плоскую шайбу 12 поз.35;
  • д). подшипник 606 поз.36;
  • е). стопорное кольцо S-7 поз 37;
  • ж). компрессионную пружину 7 поз.38;
  • з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

    1. Из него надо достать ударник поз.30;
    2. Выбивается шарнир поршня поз.34;
    3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

  • — кольцевую пружину 28 поз.16;
  • — шайбу 30 поз.17;
  • — компрессионную пружину 31 поз.18;
  • — прямозубую шестерню 51 поз.19;
  • — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

  • — кольцевую пружину 28 поз.29;
  • — резиновое кольцо поз.28;
  • — металлическое кольцо поз.27;
  • — резиновое кольцо 15 поз.26;
  • — кольцо 9 поз.25;
  • — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

    ротор поз.54;
    статор поз. 59;
    выключатель TG813TLB-1 поз.68;
    угольные щетки СВ-419 поз.65;
    щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Общие характеристики

«Макита 2450» известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому «Макита 2450» прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «Макита 2450» в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует ознакомиться с технологией его разборки и ремонта.

Фазовый регулятор

Фазовое регулирование используется для плавного запуска двигателей различного типа или управления током при заряде аккумулятора. Один из видов таких приборов является диммер.

Основа работы лежит в изменении угла открытия ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижается действующая величина напряжения.

Достоинство такого типа регулирования — низкая стоимость ввиду применения недорогих радиодеталей. А вот основной недостаток — значимый коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

Нередко в конструкции такого вида регуляторов используются микросхемы низкочастотного типа. Благодаря этому регулятор способен быстро изменять мощность. Фазовые регуляторы редко стабилизируют с помощью стабилитронов, обычно роль стабилизатора выполняют попарно работающие тиристоры.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Регулятор мощности для паяльника своими руками

Рассмотрим пример изготовления регулятора тока своими руками. Например, будем регулировать мощность паяльника. Регулирование в таком устройстве позволяет не перегревать место пайки и способно защищать жало паяльника от выгорания.

Такого типа устройства выпускаются достаточно давно. Одним из видов его был отечественный прибор, носящий название «Добавочное устройство для электропаяльника типа П223». Он позволял использовать низковольтный паяльник напряжением 36 вольт, питаемый от сети 220 В.

Регулятор на симисторе КУ208Г

Схема прибора довольно интересная и простая в реализации. Отличительной её особенностью является использование неоновой лампочки.

Конденсатор, величиной порядка 0,1 мкФ, предназначен для генерации пилообразного импульса и защиты схемы управления от помех. Резисторы применяются для ограничения тока, а с помощью переменного резистора ток регулируется, его величина составляет около 220 кОм. Неоновая лампочка позволяет выполнять линейное управление и одновременно является индикатором. По интенсивности её яркости можно контролировать регулировку.

Недостатком такой схемы будет слабая информированность о мощности паяльника. Для наглядного отображения значений выставленного значения, при достаточном уровне радиоподготовки, можно применить микроконтроллер, например, pic16f628a. На нем также возможно будет выполнить электронную регулировку мощности, отказавшись от переменного резистора.

Регулировка на интегральном стабилизаторе

Ещё одним способом управления мощностью является применение интегральных стабилизаторов. Используя такое устройство, очень легко изготовить диммер для 12 вольтового регулятора напряжения. Такое устройство простое в сборке и обладает встроенной защитой, может использоваться как для подключения паяльника на 12 В, так и светодиодной ленты. Обычно переменный резистор подключается к входу управляющего электрода микросхемы. Недостаток — сильный нагрев стабилизирующей микросхемы.

Переменное напряжение сети 220 В понижается через трансформатор до 16−18 вольт. Далее через диодный мост и сглаживающий конденсатор выпрямленное значение поступает на вход линейного стабилизатора. С помощью переменного резистора посредством изменения рабочей характеристики микросхемы выставляется требуемое напряжение на выходе. Такое напряжение будет стабилизированным и для нашего случая составит 12 вольт.

При самостоятельном изготовлении приборов соблюдайте осторожность и помните про технику безопасности при работе с сетью переменного тока 220 В. Как правило, верно выполненный регулятор из исправных деталей не требует настройки и сразу начинает работать.

Схема разборки

В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема («Макита 2450» — прибор очень сложный).

Первое — это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.

Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.

Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Симисторный регулятор мощности

Симистор является полупроводниковым элементом, предназначенным для использования в цепях переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, проводящего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно из-за этой способности симистор и применяется в сетях переменного тока.

Мощность регулируется в этом случае путём изменения количества полупериодов напряжения, которые действуют на нагрузку. Главное отличие от тиристорных схем в том, что здесь не используется выпрямительное устройство. Работа схемы основана на принципе фазного управления, то есть на изменении момента открытия симистора относительно перехода сетевого напряжения через ноль.

Этот прибор используется для управления нагревательными элементами, лампами накаливания, оборотами двигателя. Сигнал на выходе устройства имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление прибора даже проще, чем изготовление тиристорного регулятора. Широкую популярность получили симисторы средней мощности типа BT137−600E или MAC97A6. Схема регулятора мощности на симисторе с использованием этих элементов отличается простотой изготовления.

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Переключатель режимов

Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.

После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.

Схема сборки перфоратора «Макита 2450» в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.

Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.

Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Вопрос от читателя

Мне на почту обратился читатель Александр, с такой просьбой:

Добрый вечер. Наткнулся на ваш блог, где вы ремонтируете дрель Bosch. У меня подобная проблема, только к электронике я отношения не имею почти никакого. По глупости разобрал курок дрели bosch gsb 1600 RE. Все работало до этого замечательно, кое-как собрал, теперь плавный пуск не работает. Возможно не в той последовательности и не туда вставляю запчасти. Прилагаю фото разобранного. Надеюсь на помощь, дрель хорошая.

Фото разобранной кнопки дрели Bosch:

Ремонт дрели Bosch. Разобранный курок – кнопка с регулятором оборотов.

Ремонт дрели Bosch. Разобранный курок – кнопка

Не знаю, как помочь читателю. Может, кто-то поделится опытом?

Предлагаю почитать книжку, в которой описаны различные курьезные изобретения: Отто Петрик, Курьезы техники, Будапешт 1985, 150 с, илл.

Если статья понравилась, проголосуйте за неё здесь и сейчас:

Голосование за авторов летнего Конкурса

Ремонт электродрели самостоятельно

При наличии определенных способностей, выполнить ремонт дрели на дому довольно легко. Из бессчетных случаев поломок дрели выделяют несколько соответствующих дефектов, к каким приводят некорректная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким обычным поломкам можно причислить:

Корпус редуктора

Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.

После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.

В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Пусковая кнопка для электроинструмента с регулятором оборотов

Диаграммы напряжения: в сети (на входе регулятора), на управляющем электроде симистора, на нагрузке (на выходе регулятора).

Чтоб легче было разобраться в работах регулятора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора на нагрузке. После включения дрели в сеть на вход регулятора поступает переменное напряжение (верхняя диаграмма). Сразу на управляющий электрод симистора подается напряжение синусоидальной формы (средняя диаграмма). Как раз когда его величина превзойдет напряжение включения симистора, симистор раскроется (цепь замкнется) и сетевой ток потечет через нагрузку. Когда величина управляющего напряжения станет ниже пороговой, симистор остается открытым по причине того, что ток нагрузки превосходит ток удержания. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор запирается. Дальше процесс повторяется. Таким макаром, напряжение на нагрузке имеет форму как на одной из диаграмме.

Как подключить дрель напрямую без кнопки схема

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их "лечения". Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель "берет" и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя "от себя". Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает "отдохнуть". Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель "страдает" поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же "ярких" признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Не ясно о какой дрели идёт речь, дрели бывают разные (миксеры, перфораторные, с ударом, шуруповёрты-дрели и так далее), кнопки дрели выполняют множество функций, от простейшей включить выключить, до плавного пуска и реверса.

В многофункциональных кнопках разобраться сложней, там не два, три провода подходят и выходят из кнопки, их может быть и четыре, и даже больше.

Простейший способ подключения без кнопки, в простой дрели (я так подключал свою "Альбину" это старая Советская дрель) с мало-функциональной кнопкой, выглядит так:

На входе и на выходе провода одного цвета, скручиваем их между собой (естественно дрель отключаем от розетки), после скручивания, тщательно изолируем. Другими словами, когда зачистите провода на самом проводе, то тут же определитесь с цветом выходящих после кнопки проводов.

До кнопки добраться не проблема, на корпусе дрели находятся шурупы, обычно в потае, вот их откручиваем, затем раздвигаем две половинки дрели, кнопку прекрасно видно, к ней есть доступ.

Сама кнопка так же крепится шурупами к корпусу дрели, шурупов два, под ними перемычка, всё это откручиваем.

Работа с такой дрелью крайне опасна, можно получить серьёзную травму.

Кнопка fa2-4/1bek схема подключения - Дневник садовода sadovichkov.ru

Кнопка fa2-4/1bek схема подключения

TEHNODOKA.RU
Техническая документация
сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения
главная мастерская гостевая контакты
Электроинструмент, дрели, болгарки, перфораторы и т.д.
характеристики ««

Содержание сайта:
  • Антенны, ант.усилители
  • Авто, мото
  • Аккумуляторы
  • Блоки питания, зарядные устройства, стабилизаторы сети
  • Измерительные приборы
  • Компьютерное железо, ноутбуки, планшеты и т.д.
  • Кондиционеры, хол.установки
  • Микроволновые печи
  • Мониторы
  • Муз.центры, магнитофоны, автомагнитолы, CD,DVD плейеры
  • Передатчики, радиостанции
  • Приёмники, магнитолы
  • Сварочные аппараты
  • Спутниковое оборудование
  • Стабилизаторы сети
  • Стиральные машины
  • Телевизоры
  • Телефоны
  • Усилители низкой частоты, акустика
  • Электроинструмент
  • Другие устройства которые не вошли в вышеуказанные разделы

Замена кнопки в электродрели

Довольно часто электродрель перестаёт работать из-за поломки её кнопки (не включается, не регулируется число оборотов), мы разбераем дрель что то пытаемся сделать, а когда понимаем, что дело в кнопке оказывается многие провода от неё уже оборваны и какой где был неизвестно?
Вы покупаете новую кнопку, и как же её подключать?Для этого вам понадобится схема её подключения:

Подключение кнопки где у конденсатора три вывода

Подключение кнопки с реверсом

* Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужна кнопка на U=

220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

РЕКЛАМА:
# BigBoss.video — порно портал!

# Посещая рекламные объявления — Вы выражаете благодарность создателям сайта 🙂

Какая схема подключения кнопки дрели?

Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.

Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:

Ещё одна схема подключения для дрели с реверсом, более-менее общепринятая:

На некоторых реверсных дрелях принципиально на кнопке задействованы следующие контакты:

Верхняя часть кнопки перебивает полюс на электродвигателе.

Гнезд (проводов) коммутации кнопки дрели может быть разное количество, в зависимости от функционала инструмента, но не мене шести — два — сетевой вход 220 (фаза+ноль) — два идущие к конденсатору и два идущие на обмотку и щетки статора электродвигателя.

Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок. Точнее же и конкретнее можно видеть схему подключения кнопки в мануале к инструменту (руководстве по эксплуатации)

Например во многих кнопках инструментов Интерскол, гнезда питающего провода, сделаны круглыми, это уже исключает оставшиеся четыре, два из которых идут на статор а два на конденсатор.

Кнопка электродрели подключается по следующей схеме:

Всего на кнопке шесть контактов в которые закрепляются провода идущие на обмотку электромотора, зажимаются клемники или подводы конденсатора пуска и подвод силового провода 220V.

Вот наглядная картинка с подписанными контактами, что куда подключать.

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Кнопка fa2 4 1bek схема подключения

Разделы сайта

DirectAdvert NEWS

Друзья сайта

ActionTeaser NEWS

Статистика

Как заменить кнопку в электродрели.

Замена кнопки в электродрели

Многим мастерам по роду своей деятельности, да и просто при выполнении домашнего ремонта приходится пользоваться всякого рода электроинструментом. И, наверно, каждому приходилось сталкиваться с тем, что инструмент перестает исправно включаться, или перестает включаться вовсе.

В большинстве случаев причиной может оказаться банальный обрыв провода, или выход из строя выключателя. И даже при обрыве провода человек зачастую начинает гадать, откуда он мог отвалиться, не говоря уж о полной замене кнопки управления. Поэтому в этой статье мы хотим поделиться с вами схемой соединений, а в качестве примера будем рассматривать электрическую дрель.

Стандартное подключение кнопки (встречается наиболее часто в электроинструменте без реверса.)

Номинал емкости С1 в вашем случае может немного отличаться. Если вы не угадали с направлением вращения вала дрели, поменяйте местами провода, которые уходят на щетки мотора.

Следующий вариант подключения похож на предыдущий, разница заключается в подключении трехвыводной емкости С1 (смотри следующие два рисунка).

И еще один широко распространенный вариант подключения, как вы уже поняли, это кнопка с переключателем направления вращения вала дрели (с реверсом):

Ну и напоследок хотим заострить ваше внимание на выборе кнопки, она должна соответствовать не только габаритным размерам (естественно кнопку другого формата воткнуть на место вышедшей из строя окажется практически невозможно из за конструктивных особенностей посадочного места), но и обращайте внимание на ток, который эта кнопка сможет коммутировать.
Чтобы вам было понятно приведем пример:
Допустим ваша дрель имеет мощность 650 ватт, напряжение бытовой сети 220 вольт, как известно мощность равна произведению тока и напряжения, отсюда ток равен 650 / 220, получаем 2,95 ампер. Соответственно кнопку нужно выбирать такую, чтобы она смогла выдерживать 3 ампера нагрузки, например типа БУЭ-3.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Кнопка FA2-6/1BEK складається з двох частин. Одна частина містить контакти включення дрилі і плату для регулювання швидкості. Інша частина – це перемикач оборотів вліво/вправо.

Провідники в кнопці FA2-6/1BEK тримаються на спеціальних пружинних затискачах. Їх зручно вставляти, але щоб дістати провідники, треба зняти кришку кнопки і з допомогою тоненької викрутки чи шила віджати пружинку.

Якщо дриль не включається на малих оборотах, а різко пускається на максимальних оборотах, то в кнопці вийшла з ладу плата регулювання швидкості.

Звичайно, ремонтувати її немає сенсу, тому що це ціла морока. І симістор має щільно прилягати до радіатора (в мене він був керамічний), інакше перегріється і знову згорить.

Тепер схема FA2-6/1BEK. Те що обведено штриховою лінією – це кнопка, інша частина дриль.

Кольори провідників можуть бути інші.

Купити кнопку можна в магазині, де продають дрилі, чи на базарі. Як я купляв, то продавець дивився, чи сходяться розміри. В мене вийшла ціна 65 грн.

Оценка статьи:

Загрузка...Кнопка fa2-4/1bek схема подключения Ссылка на основную публикацию wpDiscuzAdblock
detector

Схема подключения кнопки дрели без реверса — как подключить fa2 6 1bek?

Какая схема подключения кнопки дрели?

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе. Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).

Обязательно выдёргиваем шнур питания из розетки перед разборкой инструмента.

Извлечение кнопки:

  1. Откручиваем болты на корпусе дрели.
  2. Ослабляем винты, удерживающие сетевой кабель.
  3. Отсоединяем реверс.
  4. Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

Для проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

  1. Включаем мультиметр и выставляем ручку на звуковой сигнал.
  2. Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
  3. Нажимаем на кнопку.
  4. Звуковой сигнал есть – клавиша работает, нет – неисправна.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

  1. Осторожно подцепить фиксаторы защитного кожуха и открыть его.
  2. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
  3. Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Замена кнопки

Для процедуры понадобятся плоская и крестовая отвёртки, а также шило. За неимением последнего подойдёт мешочная или любая другая толстая иголка. Если модель отличается небольшими габаритами, то для большего удобства можно взять ещё и пинцет.

Замена кнопки:

  1. Ослабляем пару винтов, удерживающих сетевой кабель.
  2. Вставляем шило в статор рядом с проводом и аккуратно извлекаем жилу.
  3. Аналогичным образом вытаскиваем второй кабель.
  4. Если кнопка не на клипсах, то выкручиваем саморезы и вынимаем её.
  5. Ставим на место новую клавишу и подключаем провода также с помощью шила.
  6. Устанавливаем блок на дрель, не забывая о реверсе.
  7. Аккуратно укладываем жилы и прижимаем их винтами.
  8. Закрываем кожух.

Кнопка включения дрели Интерскол

В доброй половине случаев провода, идущие от статора, отличаются по цвету. Если же они одинаковые, то их нужно будет промаркировать, чтобы не перепутать при подключении.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Важно! Если после включения патрон начинает крутиться не в ту сторону, то пары нужно поменять местами: щётки к питанию, или наоборот.

Плюсы и минусы прямого подключения

Единственное серьёзное преимущество подобного формата подключения – это отсутствие необходимости удерживать кнопку. То есть, при длительной работе оператор сосредоточен только на сверлении, не отвлекаясь на управление. Для длительной обработки твёрдых поверхностей, вроде бетона или дерева, такой подход вполне оправдан.

Во всём остальном – сплошные минусы. Во многих моделях кнопка отвечает за регулировку частоты оборотов патрона. О плавном пуске также можно забыть, что затрудняет работу с привередливыми материалами, вроде пластика или гипсокартона. О каком-то ювелирном сверлении здесь и речи быть не может.

Перед каждым запуском и отключением инструмента придётся тянуться до розетки. Такой формат грубо нарушает технику безопасности. В случае возникновения экстренной ситуации дрель будет отключена только спустя несколько секунд, а не мгновений, как если бы была отжата кнопка.

Контактная группа выключателя при подаче питания берёт на себя часть нагрузки. Теперь же обмотка со щётками будут принимать на себя все 100%. Более того, двигатель после включения начинает сразу работать на полную мощность, что скажется на эксплуатационных качествах дрели уже в первые часы.

Важно! Специалисты настоятельно не рекомендуют исключать кнопку из цепи без крайней на то необходимости.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Схема подключения кнопки дрели – чиним инструмент сами!

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Реставрация и доработка дрели Конаково ИЭ-1511 БЭ или проект «Сиквел»

В октябре 2019, довелось обслуживать вполне себе технологически актуальную и ресурсную дрель Конаково. Да дрель непростую, а РУЧНУЮ СВЕРЛИЛЬНУЮ ДВУХСКОРОСТНУЮ УДАРНО-ВРАЩАТЕЛЬНУЮ МАШИНУ ИЭ-1511 БЭ родом из прошлого ТЫСЯЧЕЛЕТИЯ…Список работ, был коротким и свелся к банальной замене двух из шести подшипников, смазки (только для собственного успокоения, оригинальная литиевая смазка лишь немного потеряла свои свойства) и кнопку пуска (которая попросту отсутствовала), что и стало причиной обращения в мастерскую. Щетки имели остаточную длину порядка 70% и вероятнее всего еще и оригинал, так же как и подшипники и смазка. А на секундочку, дрель трудится во благо производства, а не в частных руках. Тело графитово-угольных щеток достаточно плотное, но при этом, коллектор практически без износа, поверхность гладкая и ровная. Токарить или даже полировать смысла не было вовсе. Мне очень зашла инженерная компоновка и разработка на долговечность, техническую сбалансированность и ремонтопригодность в совокупности с ценником на запчасти (которых даже на сегодняшний день в достатке, не считая корпусов). Вообщем, малышка меня покорила…загадав про себя и озвучив посыл в эфир я захотел себе такую…

Осторожнее со своими желаниями, загаданное правильно в виде цели — имеет свойство сбываться!

Буквально через пару дней, хоть мне это не очень свойственно, убивая время в ожидании жены для совместного похода в магаз с миллионом ништяков и не очень, больше не очень)) меня понесло в ново-открытый комиссионный магазин больше напоминающий ломбард (как правило я их сторонюсь, уж не люблю я грязную энергетику, ну вы понимаете), но там была ОНА….Ценник в 270 грн. (11$) явно завышен, шутки ради я ее запустил, и к моему удивлению она вполне себе достойно стартанула. Торг не имел результата, но брошенная мною монетка зарешала. И вот она МОЯ дрель. На этой волне подкатила ко мне муза, сделать максимально крутую, на сколько я только способен, дрель. Полностью обслужив и доработав ее самыми «вкусными» ништяками. Вообщем, предлагаю Вашему вниманию проект «Сиквел», будет интересно и даже полезно

Обзор особенностей ударной дрели Конаково ИЭ-1511 БЭ

  • ДВИГАТЕЛЬ. Трансформаторное железо имеет физические размеры: РОТОР Ø 32 мм, длина пакета 40 мм , соответственно статор Ø 33 / 60 мм, длина естественно таже. При этом заявленная пиковая мощность 420 Вт при реальной исходящей в 210 Вт (т.е. развиваемой на холостом ходу, по факту). Червячный вал на 6-ти тангенциальных зубьях, ШЕСТИ Карл! Что особо порадовало, заливка межламельного пространства у оригинала (кто точит коллектора — вкурсе). Мало удобства при токарке, да еще и щетки изнашиваются на порядок меньше, за счет идеально-ровной плоскости, без ребра ламелей (+ шанс застрять токопроводящей окалине стремится к 0). Пластиковая крыльчатка имеет сферично-конусную форму, догадываюсь не спроста (возможно были учтены аэро свойства создания и направления потока, возможно доп. пылезащита переднего подшипника, но это не точно…), но форма лопастей прямая, раньше так видать было принято. Недостатком является трудность выпрессовки переднего подшипника (сложно уцепится лапами съемника, не выгнув крыльчатки), но при этом, учитывая возраст, она не ломается. Статор самого привычного вида, без брони и других, не побоюсь этого термина, излишеств. ЩЕТОЧНЫЙ УЗЕЛ — также достаточно интересен по конструкции. Щетки напоминают формой и выводом провода современный Bosch, но размером меньше (5х6 мм). Но интересна система прижима, где роль привычной мне «улитки» (спиральная пружина) выполняет пластиковый рычаг на съемной пластиковой оси, подпружиненный цилиндрической пружиной в посадке корпуса статора.
  • РЕДУКТОР. Но куда важнее крутящий момент, ох как жаль, что практически никто Hm не должен заявлять (не считая шуруповертов), а зря( К сожалению, я также не имею возможности замерить развиваемое усилие, но субъективно, порядка 20 Hm (как-бы не много, но 13 сверло в металл тянет на уверенных даже на II). Понижающий редуктор с передаткой: I передача 1:8 (обороты шпинделя 1600 об/мин : ротор 28 000 об/мин) на II передаче 1:18 (3400 об/мин шпинделя на 28 000 об/мин ротора). Ребят, Вам может показаться это лишним, при уже привычном нам всем плавной регулировке в кнопке пуска силой нажатия курка, но не стоит забывать о КПД двигателя. Если кнопка пуска ограничивает напряжение питания двигателя, то недополучив свой номинал при испытании весомых нагрузок — КЗВ не за горами (межвитковое / межобмоточное замыкание обмоток, как правило первым уйдет ротор) (исключением можно с натяжкой считать функцию стабилизации оборотов с физическим снятием частоты вращения с самого ротора и модулем коррекции напряжения, но все равно механика «вывозит»). При наличие коробки передач, предусмотрительно будет включить пониженную при весомых нагрузках. Но при этом Вас не лишают возможности высокоэффективно сверлить отверстия малого диаметра на повышенных (где обороты стремятся к стандарту линейной скорости), и тут уже окончательный контроль производится той самой кнопкой пуска, а крутящим моментом можно пренебречь в силу низкой нагрузки. Недостатком считаю контроль включения скорости, т.е. при переключении часто приходится вручную немного прокрутить вал (иначе не исключено недовключение с частичным зацеплением зубьев, со всеми вытекающими). И мы только рассмотрели электрическую часть, но не стоит забывать на усилия на шестерни, при даже тангенциальном профиле зубьев, основное пятно контакта идет на 4 зуба и частичная еще на 4 соседних. То в данной компоновке, на трех валах, реально нагрузку делим на трое (классическая схема: червячный вал — ведомая шестерня / двухскоростной редуктор червячный вал — вторичный / промвал, промвал — первичный вал / шпиндель). В целом, дефектовка показала более чем достойное состояние механики, но края зубьев имеют следы того самого недовключения (благо без криминала). Удивила цилиндрическая шпонка вала шпинделя, казалось бы цилиндр и П-паз будут подвержены деформации и сколам, но НЕТ, все в размерах, без намека на люфт.
  • КОРПУС РЕДУКТОРА. Металл — есть металл! Во-первых — строгое соблюдение осей (при всех равных, пластику далеко от жесткости посадок опорных подшипников). Во-вторых — теплообмен выше и быстрее. Металлические корпуса одновременно служат радиатором, крыльчатка протягивает поток воздуха между ротором и статором, захватывая перед коллекторно-щеточным узлом, а выводит в тыльную часть редуктора, одновременно ускоряя процесс теплоотвода с самого редуктора. Такое решение в т.ч. дрелях, существенно снижает вероятность перегрева в условиях нормальной эксплуатации. Корпус этой малышки, привычно состоит из двух половин, но даже тут нет намека на халтуру, предусмотрены две направляющих гарантирующих соосность.
  • Отдельного внимания заслуживает ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ. Вроде-бы как не примечательная деталюха, но «рогатый» кроется в деталях. Вот вы часто видели фиксацию положения / ий подпружиненным шариком и ответным пазом…пожалуй, если часто сталкиваетесь с ремонтом инструмента, то видели. Но с выборкой отверстия в торце самого КОРПУСА редуктора под футорку, которой можно регулировать жесткость той самой фиксации, лично я наблюдаю второй раз. Еще продумывая «тюнинг», я думал нанести разметку — индикатор передачи. Но при разборе я увидел, что «барашек» под пальцы имеет несимметричный рельеф, не трудно дальше догадаться, что совпадение не случайное. Еще радует свободно направления вращения для переключателя, хоть по часово, хоть против — передача меняется. Также удивился отсутствию прокладки у переключателя, но плотная ступенчатая скользящая посадка в точный размер — решает, нет даже следов «запотевания»!

Обслуживание и модернизация дрели Конаково ИЭ-1511 БЭ

  • РОТОР. Коллектор имел следы нарушения структуры меди (протяги). После установки в токарный станок и тестового прохода для первого касания был обозрима неровность плоскости в 0,1 мм (точнее составил итоговый съем за несколько проходов). Финишно отшлифован и отполирован до шероховатости класса: «зеркало») (пожалуй, мой новый лучший результат). Стандартно продут сжатым воздухом (в полостях обмоток, каркаса и других свободных местах забивается пыль, которая осложняет теплоотвод). На ротор напрессовали опорные подшипники NSK (627 2RS задний и 629 2RS передний, оригинальный задний заклинил, передний сильно зашумел), предварительно установил лабиринтное уплотнение (профильная пластиковая шайба на изоляторе перед коллектором, в теории обеспечивает доп. пыле и тепло защиту подшипнику)
  • ВАЛ ШПИНДЕЛЯ (первичный вал) Передний опорный подшипник требовал замены (шумы до разборки, увеличенные люфты после мойки в керосине). Для снятия, Вам потребуется «разводной» ключ, т.к. иначе развести шайбу-храповик на откручивание с вала (там именно резьба! В первый раз чуть не начал ее спрессовывать!) очень сложно (резьба ЛЕВАЯ, но года ее держат крепко, не взирая на направление). Посадка переднего подшипника свободная, но достаточная для проворачивание внутренней обоймы относительно внешней, а относительно вала для осевого скольжения в режиме ударного сверления (возвратно-поступательные / пружина — храповик). Подшипник был заменен на F&D 6202 2RS (NSK по наличию не нашлось заодно проверю ресурс ФД на собственной дрели). В торце вала предусмотрен опорный шар для режима бурения, я решил его завальцевать на вал, для чего разогрел до красна вал, установил шар и предварительно установив вал шлицами в тески (дабы не навредить рабочим поверхностям) выбранным конусом и магией молотка совершил завальцовку. ВАЖНО, не перестарайтесь, шар может накрепко застрять в одном положении, обычно я угадываю степень сминания стенок вала и он остается подвижным, но не в этот раз…Подвижную часть хвапового колеса «ударного» механизма я также восстановил, точнее скорректировал профиль зубьев при помощи гравера с алмазным диском и для эстетического удовольствия прошел резцом. Технология отработана, удар заметно усиливается (конкретно у этой при обкатке при ударе с верстака посыпало инструмент), но как бы там ни было, конструкция не ресурсная, не взирая на весомый Роквелл. Дальше буду описывать установки блока реверса, иначе что за супер-дрель с ручным выкручиванием сверла, если закусило, но при обратных оборотах, патрон должен иметь контрирующий винт в вал. С завода только центр, но так как вал уже термично обработан, даже засверлить отверстие целая история. Взяла только фреза, никакие стандартные быстрорезы коленную сталь не берут! (я думаю и так всем понятно, но я еще раз попробовал — тщетно). Отверстие это даже не полпути, как выяснилось после поломки моего любимого метчика. Засверлил отверстие Ø 4,5 мм под резьбу М5 (даже правая контрит правую — проверено…метчиков М5, М6 С левой резьбой пока найти так и не смог). Очень осторожно и хлопотно я смог нарезать всего 4 витка, после чего решил, что хватит потерь одного метчика и адаптировал винт под данный вал (в итоге проверил на практике — держит на реверсе уверенно). ПАТРОН. У супер-дрели, должен быть исключительно самозажимной патрон (зубчатовенцовые у дрели, как по мне, сродни онанизму). С этим патроном работа реально в удовольствие!
  • РЕДУКТОР. Края зубьев шестерен имели заусенцы (последствия тех самых недовключений), их легко было устранить алмазным диском. Все детали стандартно перемыли авиационным керосином и собрали механизм на самой мягкой смазкой в нашем арсенале Total Altis SH-2. КОРПУС РЕДУКТОРА. Давно хотелось поэкспериментировать краской с «молотковым» эффектом. Решили освежить покрытие. Наносили импровизированной кисточкой (в виде рукоятки карандаш с фиксацией кабельбиндером мягкой тканью), труднодоступные места проходили маленькой кисточкой. ВЫВОДЫ: покрытие огонь, очень напоминает заводское порошковое, но мы устанавливали корпус в вертикальном положении в тисках, а гораздо качественнее наносить на горизонтальную плоскость. Для удобства нормальной эксплуатации, решил ее дооснастить дополнительной рукояткой DWT, благо Ø шейки полностью применим. Дополнительно получаем ништяки в виде футляра в теле самой рукоятки, да еще и ограничитель сверления.
  • КНОПКА ПУСКА С ФУНКЦИЕЙ РЕВЕРСА. Были мысли приколхозить что-то из современного, с более удобной клавишей, но таки перфекционизм взял свое и глобально переделывать корпус дрели не стал. благо существуют заводские кнопки пуска с блоком реверса (кстати сам пластиковый корпус полностью креплением рассчитан на таковой вариант, все стало штатно, только пришлось убрать маленькое ребро на корпусе кнопки перед клавишей). Подключение достаточно простое и стандартное: сетевой кабель кидаем на клеммы под винт, пин 1 и 4 — конденсатор (контакты параллельны выходу на статор, если что) и пины. 2 и 3 на статор (актуально по маркировке). На всякий случай: функция реверса обеспечивает обратное вращение, путем смены полярности с обмоток статора на щетки. Сам блок является перемычкой с переключателем. Соответственно нужно дать питание со свободных концов статора на блок (для этого откусываем штатные разъемы и «дотачиваем» провод необходимой длины до кнопки, С УЧЕТОМ НОРМАЛЬНОЙ УКЛАДКИ В КОРПУСЕ, обязательно лудим концы для нормального контакта в быстросъемах), дальше по стороне каждой обмотки даем питание на щетку (для положение вправо — вращение по часовой стрелке, соответственно наоборот при переключении). СЕТЕВОЙ КАБЕЛЬ. Ну по фен-шую было оставлять грязный и затасканный кабель, при практически новом инструменте, его заменил на мягкий 2-х метровый 2х0,75 мм и подобрал подходящий уплотнитель («носик»), взамен надорванного.
  • ПЛАСТИКОВЫЙ КОРПУС СТАТОРА И РУКОЯТКА. Также решили освежить внешний вид, покрыв черной матовой краской в аэрозольном баллоне (предварительно слегка прошлифовав поверхность наждачным полотном). Как показывает практика, даже на хорошо подготовленную поверхность, с предварительным слоем грунта — покрытие очень временное, ну по крайней мере у нас получается именно так. Но вид стал лучше). В рукояткой решили также поэкспериментировать и навернуть прорезиненным слоем на область хвата руки. СРАЗУ ДОНОШУ — пустая трата времени и материала, уже при сборке (дали на сушку двое суток) легко облазит с пластика. Возможно, если использовать праймер получится лучше. А так получили мега-приятную мягкую перфорированную поверхность, нанеся полиуретановый герметик и финишно создав структуру и ровный слой мягким пористым валиком. Получилось классно, но не долговечно.

Резюмирую по дрели и ее доработкам

  • Итоговый бюджет проекта, включая саму дрель, (с учетом оптовой цены на запчасти) составил порядка 40 $. В сухом остатке я получил среднемощную универсальную, ОБСЛУЖЕННУЮ ресурсную дрель; удовольствие от процесса доработок; новый опыт и дополнительный скил, а еще сделал Вам интересный контент (он Вас однозначно заинтересовал, если вы дочитали до этого места). Если Вам интересна идея реставрации для прямых целей инструмента, то модель ИЭ-1511 и ее модификации, считаю удачной. Вторичный рынок на сегодняшний день предлагает ряд вариантов для приобретения (также мы все процессы готовы взять на себя и предоставить уже инструмент «под ключ», с гарантией)
  • По недостаткам самой дрели:
    1. Невысокий запас мощности двигателя, но для большинства задач достаточно.
    2. Кнопка пуска имеет малый диапазон регулировки. Также неудобная сама клавиша, маленькая. Отсутствие реверса у заводской версии.

Стандартно провели замеры после сборки:

Небольшой, порядка 12% недобр по оборотам. Вероятнее всего, щетки очень плотные, а я всегда при проточке коллектора выравниваю их рабочую плоскость и снимаю фаски, времени для притирки нужно больше, чем мы ее погоняли (порядка 5 минут в общей сложности после сборки). При этом подшипники и смазка и шестерни уже успели приработаться на новых местах.

Сложно (тяжело жестко зафиксировать дрель в малых тисках), но провели замер биения с патрона, использовав на индикатор новый вал. Биение < 0,2 мм. Для бытовой дрели достаточно, но хотелось меньше, возможно погрешность измерений. После сборки, искрения щеток практически вовсе не заметное, даже на самом пятне контакта.

TEHNODOKA.RU
Техническая документация
сайт создан для оказания помощи в поисках документации по различным устройствам бытового и промышленного назначения
главная форум по ремонту гостевая контакты
Электроинструмент, дрели, болгарки, перфораторы и т.д.
характеристики «»

Замена кнопки в электродрели

Довольно часто электродрель перестаёт работать из-за поломки её кнопки (не включается, не регулируется число оборотов), мы разбераем дрель что то пытаемся сделать, а когда понимаем, что дело в кнопке оказывается многие провода от неё уже оборваны и какой где был неизвестно?
Вы покупаете новую кнопку, и как же её подключать?Для этого вам понадобится схема её подключения:

Подключение кнопки где у конденсатора три вывода

Подключение кнопки с реверсом

* Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя).

Хочу обратить ваше внимание при покупке кнопки, она должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужна кнопка на U=

220V, I=не менее 2,95А, значит нам подойдёт кнопка БУЭ-3

РЕКЛАМА:

# Посещая рекламные объявления — Вы выражаете благодарность создателям сайта

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

  • На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
  • Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
  • К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Как использовать реверс аккумуляторной дрели?

Магазин аккумуляторных дрели-шуруповертов

Все аккумуляторные дрели-шуруповерты имеют функцию реверса, что означает, что они могут поворачивать сверло или отвертку как назад, так и вперед.
Вы можете переключаться между прямым и обратным ходом, нажимая переключатель прямого / обратного хода на боковой стороне инструмента.
Этот переключатель обычно расположен чуть выше спускового крючка регулировки скорости и может быть нажат с любой стороны инструмента.

Направление, в котором вы перемещаете переключатель для выбора обратного, может различаться в зависимости от марки и модели вашей аккумуляторной дрели-шуруповерта.

Когда использовать реверс

Удаление винтов

Если винт был вкручен с помощью электроинструмента, его может быть сложно вывернуть с помощью ручной отвертки. Для этой цели можно использовать аккумуляторную дрель-шуруповерт с функцией реверса, но вы должны использовать отвертку, подходящую для привода шурупа.

Сверла для раскатки

При сверлении отверстий сверло может иногда заклинивать, и простое извлечение его может привести к повреждению. Установка аккумуляторной дрели-шуруповерта в обратном направлении означает, что вы можете безопасно вытащить сверло.

Блокировка или блокировка шпинделя

На некоторых моделях аккумуляторной дрели-шуруповерта переключатель прямого / обратного хода можно использовать для блокировки дрели-шуруповерта в положении «ВЫКЛ.», Сдвинув переключатель в центральное положение.Это также известно как блокировка шпинделя.

Для получения дополнительной информации см. Раздел: Что такое блокировка шпинделя?

Как использовать сверло

Сверла

используются почти во всех проектах по ремонту и благоустройству дома, но знаете ли вы, как отрегулировать их, чтобы добиться максимальной эффективности? Чтобы правильно использовать дрель, требуется нечто большее, чем просто установка сверла и нажатие на спусковой крючок.Мы ломаем все регулировки дрели / шуруповерта на этой дрели DeWalt, но эти настройки универсальны для всех брендов.

Реклама - продолжить чтение ниже

Прямое / обратное управление

Каждая сеялка имеет прямое и обратное управление. Это ползунковый переключатель, который указывает и изменяет направление движения дрели в зависимости от того, в каком направлении она нажата. На каждой стороне переключателя должны быть соответствующие стрелки, помогающие указать направление.Установив переключатель в центральное положение, он заблокирует инструмент. Поэтому, если ваша батарея заряжена, и вы не можете понять, почему дрель не работает, убедитесь, что она установлена ​​в прямом или обратном направлении, а не в выключенном состоянии.

Установите скорость

Большинство дрелей / шуруповертов имеют две скорости, но у этой есть три для еще более точной регулировки. Регулируемая передача обеспечивает универсальность в зависимости от задачи, которую вы будете выполнять. Настройка 1 - низкая скорость / высокий крутящий момент и лучше всего подходит для заворачивания винтов.Настройка 2 - это средняя скорость / крутящий момент, и ее можно использовать для сверления или забивки. Настройка 3 - самая высокая скорость и предназначена для сверления или забивания крепежа. Не регулируйте переключатель скорости, если инструмент не полностью остановлен, иначе вы можете повредить зубчатую передачу.

Отрегулируйте сцепление

Настройка сцепления - это наиболее важная функция, которую нужно набрать. Вы увидите список чисел от 1 до 10 или 20. Они используются для настройки сцепления на достижение диапазона крутящего момента.Чем выше номер на воротнике, тем выше крутящий момент и тем крупнее крепление, которое можно приводить в движение. Чтобы отрегулировать сцепление, установите стрелку на меньшее значение и начните заворачивать винт. Если сопротивление будет слишком большим, сцепление отключит двигатель. Отрегулируйте сцепление на большее число и найдите точку наилучшего восприятия, которая позволит вам ввинтить винт на желаемую глубину, не отключая двигатель или не перетягивая винт.

Настройка дрели и ударного сверла

За наибольшим числом на настройке муфты будет значок сверла.Поместите стрелку на значок сверления, когда вы хотите выполнить сверление. Если ваша дрель оснащена перфоратором, вы также увидите значок перфоратора. Эта настройка задействует ударный механизм внутри сверла, который будет наносить ударные удары позади сверла, помогая сверлить кирпич и кладку.

Внимание! Не используйте ни одну из этих настроек при заворачивании винтов или крепежных деталей. Дрель не будет сцепляться, что означает, что двигатель не отключится, но при перегрузке он остановится, что приведет к внезапному повороту.Это может привести к серьезной травме запястья или руки.

Регулировка патрона без ключа

Чтобы прикрепить сверло и отвертку, вам нужно открыть патрон, чтобы зубы были раздвинуты достаточно широко, чтобы вы могли вставить сверло. Поверните втулку патрона против часовой стрелки (если смотреть спереди) достаточно далеко принять бит. Вставьте биту примерно на 3/4 дюйма и затяните биту, вращая втулку по часовой стрелке, пока не услышите щелчок или она не остановится.Патрон без ключа предназначен для затяжки только вручную. Используя шестигранник, убедитесь, что зубцы плотно прижаты к боковым сторонам сверла.

Нажмите на спусковой крючок и обратите внимание на колебание. Если насадка установлена ​​неправильно, вы сразу заметите, насколько она отклоняется.

Более быстрый способ установки сверла без значительного скручивания - это перевернуть сверло, взяться за конец патрона и медленно нажать на спусковой крючок, чтобы открыть сверло. Затем опустите сверло в патрон, переключите сверло в переднее положение и медленно нажмите на спусковой крючок, удерживая патрон на месте.Вам нужно будет отпустить спусковой крючок и затянуть вручную, чтобы убедиться, что бит вставлен правильно.

Ручка сверла

Перфораторы оснащены съемной рукояткой, которая при присоединении дает немного больше контроля и рычага для проталкивания сверла в цемент или кирпич. Чтобы прикрепить ручку, поверните ее против часовой стрелки, чтобы ослабить ее настолько, чтобы она могла скользить по передней части сверла, а затем поверните ее по часовой стрелке, чтобы закрепить ее вокруг воротника.

Индикатор заряда

Многие беспроводные инструменты имеют индикаторную батарею, которая показывает, сколько заряда осталось в вашей батарее. Нажмите на значок батареи, чтобы загорелся индикатор. В некоторых инструментах эти фонари также будут встроены в инструмент, если он не работает от батареи. Часто, когда батарея умирает, она просто перестает работать без замедления или уведомления. Эти индикаторы гарантируют отсутствие сюрпризов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама - продолжить чтение ниже

Детализация данных сводной таблицы - Excel

Детализация больших объемов данных в иерархии сводной таблицы всегда была трудоемкой задачей с большим количеством операций развертывания, сворачивания и фильтрации.

В Excel 2013 новая функция Quick Explore позволяет выполнять детализацию куба оперативной аналитической обработки (OLAP) или иерархии сводной таблицы на основе модели данных для анализа деталей данных на разных уровнях. Quick Explore помогает вам перейти к данным, которые вы хотите просмотреть, и действует как фильтр при детализации. Кнопка появляется всякий раз, когда вы выбираете элемент в поле.

Обычно вы начинаете с перехода к следующему уровню иерархии. Вот как:

  1. В кубе OLAP или сводной таблице модели данных выберите элемент (например, «Аксессуары» в нашем примере) в поле (например, поле «Категория» в нашем примере).

    За один раз можно развернуть только один элемент.

  2. Нажмите кнопку Quick Explore который отображается в правом нижнем углу выделения.

  3. В поле Explore выберите элемент, который хотите исследовать, и щелкните Drill Down .

    Теперь вы видите данные подкатегории для этого элемента (в данном случае вспомогательные продукты).

  4. Продолжайте использовать Quick Explore , пока не найдете нужные данные.

    Примечания:

    • Вы не можете выполнять детализацию в плоских иерархиях (например, иерархиях, которые показывают атрибуты одного и того же элемента, но не предоставляют данные на следующем уровне) или других иерархиях, в которых нет данных на нескольких уровнях.

    • Если вы сгруппировали элементы в сводной таблице, вы можете развернуть имя группы таким же образом, как и другие элементы.

    • Вы не можете развернуть именованные наборы (наборы элементов, которые вы часто используете или которые объединяют элементы из разных иерархий).

Разверните детали, чтобы изучить общую картину

После детализации вы можете выполнить детализацию для анализа сводных данных.В то время как Undo на панели быстрого доступа возвращает вас туда, где вы начали, детализация позволяет вернуться назад по любому другому пути, чтобы вы могли получить более полное представление о картине.

  1. В иерархии сводной таблицы, которую вы детализировали, выберите элемент, по которому вы хотите детализировать.

  2. Нажмите кнопку Quick Explore который отображается в правом нижнем углу выделения.

  3. В поле Explore выберите элемент, который хотите исследовать, и нажмите Drill Up .

    Теперь вы видите данные с более высокого уровня.

  4. Продолжайте использовать Quick Explore , пока не найдете нужные данные.

    Примечания:

    • Вы можете развернуть сразу несколько уровней иерархии.Щелкните правой кнопкой мыши элемент, который нужно развернуть, выберите Drill Down / Drill Up , а затем выберите уровень, до которого вы хотите перейти по иерархии.

    • Если у вас есть сгруппированные элементы в сводной таблице, вы можете перейти к имени группы.

    • Невозможно выполнить детализацию до именованных наборов (наборов элементов, которые вы часто используете или которые объединяют элементы из разных иерархий).

Детализация данных сводной таблицы недоступна в Excel в Интернете.

Если у вас есть классическое приложение Excel, вы можете использовать кнопку Открыть в Excel , чтобы открыть книгу и перейти к данным сводной таблицы.

Как вставить сверло в сверло (патрон + ключ без ключа)

Узнайте, как использовать дрель и как заменить сверло! Мы рассмотрим патрон для дрели, патрон без ключа, сетевые и аккумуляторные дрели, сверла, отвертки и многое другое!

Как использовать дрель

Вы готовы научиться пользоваться дрелью и заменять сверло? Это так просто, и я покажу вам шаг за шагом, как это сделать.Мы рассмотрим различные типы дрелей, такие как сетевые и аккумуляторные дрели. Мы увидим, как использовать сверлильный патрон. А еще мы узнаем о сверлах, шуруповертах и ​​многом другом.

Вам также могут понравиться 10 инструментов, которые нужны новичкам в деревообработке

Этот пост содержит партнерские ссылки на материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами DIY. и советы DIY с вами. Использование этих ссылок бесплатно.Щелкните здесь, чтобы ознакомиться с политикой моего сайта.

Прежде чем мы перейдем к , как использовать дрель и , как заменить сверло , обязательно нажмите кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень , содержащий полезные карманные хитрости , компактные идеи для мастерских , умные советы DIY и многое другое!


Что такое дрель?

Википедия определяет сверло как «инструмент, который в основном используется для проделывания круглых отверстий или забивания крепежных деталей.Он оснащен битой, сверлом или отверткой, в зависимости от области применения, которая фиксируется патроном ».

Вернуться к содержанию


Типы сверл

Существует несколько типов дрелей, таких как ручные дрели, дрели с электрическим приводом и дрели с батарейным питанием. В этом уроке мы сосредоточимся на электрических дрелях и дрелях с батарейным питанием.

Вернуться к содержанию


Сетевое сверло

Для работы сетевой дрели необходимо подключить ее к электрической розетке.Электрический шнур подключает дрель к розетке.

Это означает, что дрель со шнуром может работать вечно, пока она подключена к розетке. Но есть недостаток. Этот недостаток - длина шнура.

Другими словами, если длина шнура составляет шесть футов, мы можем использовать дрель только в пределах шести футов от электрической розетки. В противном случае нам понадобится удлинитель, чтобы увеличить радиус действия дрели.

Сверло со шнуром - это мое идеальное сверло для предотвращения отрыва при сверлении отверстий в карманах с помощью моего Kreg Jig.

Связанный: Как подключить вилку

Вернуться к содержанию


Аккумуляторная дрель

Аккумуляторная дрель отличается от сетевой дрели тем, что у нее нет кабеля и нет подключения к электрической розетке. Вместо этого аккумуляторная дрель работает от аккумулятора.

Для работы дрели необходимо зарядить аккумулятор. Одна из лучших особенностей аккумуляторной дрели заключается в том, что ее можно брать с собой куда угодно, потому что длина шнура не ограничена.

Еще одно различие между сетевой дрелью и аккумуляторной дрелью заключается в том, что аккумуляторная дрель не может работать вечно. По мере того как аккумулятор аккумуляторной дрели начинает терять заряд, дрель начинает замедляться.

СОВЕТ: При использовании аккумуляторной дрели обязательно заряжайте или заряжайте второй аккумулятор. Нет ничего хуже, чем ждать, пока зарядится аккумулятор, когда вы разрабатываете проект!

Постоянная подача энергии на сетевой дрель будет поддерживать его работу с постоянной скоростью, независимо от того, сверлим ли мы одно отверстие или сотню отверстий.

Аккумуляторная дрель перестанет работать, когда аккумулятор полностью разрядится. Опять же, сетевой дрель может работать вечно, поэтому она не перестанет работать, пока не будет отключена от электрической розетки.

Я предпочитаю удобство аккумуляторной дрели почти для всех моих проектов, потому что я не ограничен досягаемостью шнура.

Связанный: Как сделать стойку для хранения аккумуляторной дрели своими руками

Вернуться к содержанию


Сверлильный пресс

Википедия определяет сверлильный станок как «тип сверла, который может быть установлен на стойке или прикреплен болтами к полу или рабочему столу.”

Рабочий конец сверлильного станка установлен над головой и может быть опущен в заготовку. Сверлильный станок отлично подходит для сверления повторяющихся отверстий в заготовках.

Я использовал сверлильный станок, чтобы просверлить отверстия, чтобы сделать эти рамки для картин для коллажей своими руками.


Вернуться к содержанию


Как использовать дрель

Основными частями дрели являются двигатель, рукоятка, спусковой переключатель, кнопка направления и патрон.

Двигатель - это то, что заставляет дрель вращаться. Захват - это место, где мы держим дрель рукой. Ниже мы более внимательно рассмотрим курковый переключатель, кнопку направления и патрон.

Вернуться к содержанию


Средства индивидуальной защиты

Прежде чем мы включим нашу дрель, нам нужно подумать о нашей личной безопасности. Нам нужно защищать ваши глаза защитными очками. Если мы собираемся бурить в течение длительного периода времени, нам необходимо защитить наши уши средствами защиты органов слуха.Нам необходимо защитить наши легкие с помощью качественного респиратора, если в ходе нашего бурового проекта будет образовываться много пыли.

Вернуться к содержанию


Триггерный переключатель

Курковый выключатель включает и выключает дрель. Нажимая пальцем на курковый выключатель, сверло начинает вращаться. Отпускание пальца от пускового переключателя приводит к остановке сверла.

Большинство триггеров имеют регулируемую скорость. Это означает, что чем сильнее мы нажимаем на спусковой крючок, тем быстрее будет вращаться дрель.

Вернуться к содержанию


Кнопка направления

Сверло вращается как в прямом, так и в обратном направлении. Кнопка используется для изменения направления вращения сверла. Кнопка прямого / обратного хода обычно находится рядом с пусковым переключателем.

Прямое направление используется для сверления отверстий и заворачивания шурупов. Обратное направление используется для снятия сверл с заготовок и удаления винтов с заготовок.

Установлены сверла или шуруповерты или вставлен в патрон . Патрон дрели - это в основном зажим, который удерживает биты и отвертки в сверле.

Сверла используются для сверления круглых отверстий в заготовках. Отвертки используются для ввинчивания крепежных элементов, таких как винты, в заготовки.

Вернуться к содержанию


Патрон сверла

Сверлильный патрон - это, по сути, зажим. Патрон имеет губки, которые удерживают или зажимают сверла и отвертки в сверле.

Мы часто видим два типа патронов. В одном патрон используется ключ для зажима, а во втором - патрон без ключа.

СОВЕТ : «Зажать сверло» или «Зажать отвертку» означает вставить сверло или отвертку в патрон.

Вернуться к содержанию


Ключ для сверлильного патрона

Ключ патрона используется для затягивания и ослабления патрона. Чтобы использовать сверлильный патрон этого типа, в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем ключ поворачивают по часовой стрелке, чтобы затянуть патрон и удерживать бит или отвертку на месте.

Чтобы удалить сверло или отвертку, поверните ключ против часовой стрелки, чтобы ослабить зажимной патрон.

СОВЕТ: Ключи патрона легко потерять. Если у вашей сетевой дрели есть зажимной ключ, прикрепите его к шнуру, чтобы не потерять.

Вернуться к содержанию


Бесключевой патрон

Для бесключевого патрона не нужен ключ для затягивания или ослабления патрона.Вместо этого мы можем просто повернуть патрон по часовой стрелке, чтобы затянуть, и против часовой стрелки, чтобы ослабить. Замечательная вещь в патроне без ключа - это то, что нам не нужно беспокоиться о потере ключа патрона.

В моем сетевом сверле используется быстрозажимной патрон, состоящий из двух частей. Нижняя часть удерживает патрон на месте. Верхнюю часть можно повернуть, чтобы затянуть или ослабить зажимной патрон.

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка. Важно убедиться, что сверло находится по центру кулачков патрона.Затем возьмитесь за нижнюю часть патрона и поверните верхнюю часть по часовой стрелке, чтобы затянуть.

Чтобы снять сверло или отвертку, возьмитесь за нижнюю часть патрона и поверните верхнюю часть против часовой стрелки, чтобы ослабить.

В моей аккумуляторной дрели используется цельный патрон без ключа. Все, что мне нужно сделать, это повернуть, чтобы затянуть или ослабить патрон. Мне нравится эта функция. С ним так легко менять биты!

Для использования этого типа быстрозажимного патрона в сверло вставляется сверло или отвертка.Важно убедиться, что сверло находится по центру кулачков патрона. Затем возьмите дрель и поверните патрон по часовой стрелке, чтобы затянуть.

Чтобы извлечь сверло или отвертку, возьмите сверло и поверните патрон против часовой стрелки, чтобы ослабить его.

Вернуться к содержанию


Сцепление

Муфта сверла не позволяет сверлу вбивать винт дальше в заготовку, когда сверло встречает определенное сопротивление. Использование муфты предотвращает чрезмерное затягивание, которое может повредить лицевую сторону заготовки.Это также предотвращает чрезмерную затяжку, которая может привести к повреждению отверстия в заготовке.

Я всегда устанавливаю сцепление на своей дрели, когда заворачиваю карманные винты. Карманные винты нужно закручивать только до тех пор, пока они не будут плотно прилегать, чтобы создать прочное соединение. По сути, мы хотим прекратить заворачивать карманный винт, когда начинаем ощущать некоторое сопротивление.

Чрезмерная затяжка винта с карманом может привести к повреждению отверстия кармана, что может привести к ослаблению соединения. Чрезмерное затягивание может даже привести к продвижению винта через другую заготовку.Я установил сцепление на дрель, чтобы не перетягивать винты с карманом.

Для ввинчивания карманных шурупов в мягкую древесину, например, сосну, мое сверло DEWALT отлично работает, когда я устанавливаю сцепление на 3.

Связано: 9 ошибок, связанных с отверстиями в карманах, которые вы не хотите делать

Вернуться к содержанию


Как заменить сверло: быстрые действия
  • Отключите дрель от сети или выньте аккумулятор из дрели.
  • Используйте ключ для патрона или патрон без ключа, чтобы открыть губки патрона, повернув его против часовой стрелки.
  • Вставьте сверло или отвертку в дрель.
  • Используйте ключ для патрона или патрон без ключа, чтобы затянуть патрон, повернув его по часовой стрелке.
  • Подключите дрель к электрической розетке или установите аккумулятор в дрель.
  • Просверлите отверстия или закрутите винты, если необходимо.
  • В обратном порядке удалите сверло. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Что такое сверло?

Проще говоря, сверло делает круглые отверстия.Спиральный хвостовик сверла удаляет материал при прохождении через заготовку. Сверла специально разработаны для сверления отверстий в различных материалах, таких как дерево, металл, бетон и т. Д.

Сверло с зенковкой

Сверло с зенковкой выполняет две функции. Сначала в заготовке просверливается пилотное отверстие. Контрольное отверстие - это небольшое отверстие, просверленное в заготовке, которое создает пространство для крепежа, такого как винт. Просверливание пилотного отверстия помогает предотвратить растрескивание или раскол заготовки.

Во-вторых, сверло с зенковкой создает V-образную зенковку на поверхности детали. Эта V-образная или углубленная область позволяет завинчивать винт с потайной головкой заподлицо с лицевой стороной заготовки.

Я часто использую фрезы с зенковкой, потому что они придают моим проектам аккуратный профессиональный вид.

Насадка Форстнера

Сверло Форстнера сверлит отверстия с гладкими чистыми сторонами и плоским днищем. Я часто использую фрезы с зенковкой, потому что они также придают моим проектам аккуратный профессиональный вид.

Кольцевая пила

Кольцевая пила используется для выполнения больших круглых отверстий. Как сверлить отверстия под дверную ручку.

Вернуться к содержанию


Что такое драйвер?

Дрель-шуруповерт входит в головку фиксатора как винт. Это то, что мы будем использовать, чтобы ввинтить винт в заготовку или удалить его из заготовки.

Обычные драйверы для сверл, которые мы можем увидеть, - это отвертки с плоской головкой, отвертки с крестообразным шлицем, квадратные драйверы и звездообразные драйверы.

Вернуться к содержанию


Как вставить сверло в патрон со шпонкой
Расходные материалы
Инструменты
  • Сверло с патроном со шпонкой
  • Ключ патронный

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте губки патрона

Откройте губки патрона, повернув ключ патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон. Закройте губки патрона, повернув ключ патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите бит

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку.Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Как вставить сверло в двухкомпонентный бесключевой патрон
Расходные материалы
Инструменты
  • Сверло с двухкомпонентным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте губки патрона

Откройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, взявшись за нижнюю часть патрона и повернув верхнюю часть патрона по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель. При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите бит

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


Как вставить сверло в цельный патрон без ключа
Расходные материалы
Инструменты
  • Сверло с цельным быстрозажимным патроном

Шаг 1. Отключите питание

Выньте вилку дрели из розетки или отсоедините аккумулятор от дрели.

Шаг 2. Откройте губки патрона

Откройте губки патрона, удерживая сверло и повернув патрон против часовой стрелки.

Шаг 3. Вставьте бит

Вставьте биту или отвертку в патрон.

Закройте губки патрона, удерживая сверло и повернув патрон по часовой стрелке. Убедитесь, что сверло находится в центре губок.

Шаг 4. Подключите питание

Подключите дрель к электрической розетке или установите аккумулятор в дрель.При необходимости просверлите отверстия или закрутите винты.

Шаг 5. Удалите бит

Выполните эти шаги в обратном порядке, чтобы снять сверло или отвертку. Пожалуйста, будьте осторожны. Сверла при использовании нагреваются.

Вернуться к содержанию


ВИДЕО: Как вставить сверло в сверло

Посмотрите это короткое видео, чтобы узнать, как заменить сверло в сверле с помощью патрона с ключом, двухсекционного патрона без ключа и цельного патрона без ключа.

Вернуться к содержанию


Последние мысли

Теперь вы знаете, как использовать сверло и как заменить сверло.Мы рассмотрели сетевые и аккумуляторные дрели. Мы видели, как использовать сверлильный патрон. И мы узнали о сверлах, шуруповертах и ​​многом другом!

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы закрепить ее на Pinterest? Другие мастера будут признательны за это, и я тоже! Спасибо - Скотт

Как использовать дрель

Когда использовать переключатель реверса на вашей дрели

У всех дрелей есть переключатель прямого (по часовой стрелке) и обратного (против часовой стрелки), обычно прямо над спусковым крючком.После сверления установка реверсивного направления сверла поворачивает его против часовой стрелки, чтобы помочь ему легко и чисто выйти из отверстия. Вы также можете использовать обратный режим, чтобы быстро открутить винты и другие крепежные детали.


Никогда не оставляйте бит позади: о держателях бит

Сверла со встроенным держателем бит могут сэкономить ваше время и нервы, потому что нужные биты всегда доступны.


Проливьте свет на вашу работу с помощью светодиода

Некоторые дрели, литий-ионная дрель-шуруповерт на 20 В MAX *, оснащены встроенным светодиодом для освещения рабочей поверхности.Это может быть вам палочкой-выручалочкой, когда вы сверляете или ведете машину в тесных или темных местах, например, в туалете или под раковиной.

Регулирование скорости может быть простым или сложным

У большинства дрелей / шуруповертов есть триггер для управления скоростью вращения дрели, поэтому для базовых проектов односкоростная дрель - это все, что вам нужно. Если вам нужен более точный контроль скорости для разнообразных проектов бурения или забивки, стоит обратить внимание на многоскоростную дрель, такую ​​как BLACK + DECKER ™ 20V MAX *, литий-ионная двухскоростная дрель-шуруповерт.Используйте высокую скорость для небольших быстрых отверстий и забивания, а низкую скорость для приложений с высоким крутящим моментом, например, для сверления больших отверстий.

Дрель, шуруповерт или и то, и другое?

Проще говоря, сверление - это просверливание, а забивка - закрепление винта или другого крепежа. Дрель / Драйверы выполняют обе задачи, что удобно для таких проектов, как подвешивание зеркала, где вы можете просверлить пилотное отверстие, а затем ввинтить винт.

Зазор сцепления: что делает муфта дрели?

Дрель / шуруповерт оснащены ручным или автоматическим механизмом сцепления для регулировки крутящего момента дрели / шуруповерта (крутящего момента).Дрель-шуруповерт с автоматическим сцеплением, такая как эта литий-ионная дрель-шуруповерт на 20 В MAX * с технологией AutoSense ™, отлично подходит для новичков, поскольку позволяет методом проб и ошибок получить нужный крутящий момент. Контроль крутящего момента - это то, что отличает дрель / шуруповерт от обычной дрели. Большинство дрелей / шуруповертов с ручным сцеплением имеют пронумерованный диск, который упрощает регулировку крутящего момента. Используйте меньший крутящий момент (меньшее число) для более мягких материалов, таких как гипсокартон, или когда вы хотите ограничить глубину закручивания шурупа. Используйте больший крутящий момент для твердых пород дерева или если вы хотите, чтобы винт был заподлицо или утоплен.Когда вы не водите машину, просто установите диск сцепления в режим сверления.

Знакомство с Чаком: для чего нужен сверлильный патрон?

Патрон представляет собой трехточечный зажим, который надежно удерживает биту на месте. Некоторые сверла поставляются с маленьким ключом для затяжки патрона, а патроны без ключа затягиваются вручную. Поворот по часовой стрелке затягивает патрон; поворот против часовой стрелки освобождает биту. Патроны бывают двух- и одноручниковой конфигурации, с одной гильзой, что позволяет легко управлять одной рукой.


Сетевые и аккумуляторные дрели

Аккумуляторные дрели удобны, компактны и легко маневрируют, поэтому их можно использовать где угодно. Вы по достоинству оцените беспроводную гибкость, когда вы во дворе ремонтируете ворота или поднимаетесь по лестнице, устанавливая светильник. Аккумуляторная дрель с литиевым питанием, такая как наша литий-ионная дрель-шуруповерт 20V MAX *, обеспечит вам много времени для выполнения базовых проектов.

Сетевые сверла требуют источника питания и привязывают вас к шнуру, но они предлагают преимущество неограниченного времени работы и повышенной мощности для больших или сложных проектов, которые вы хотите завершить без подзарядки аккумулятора.Вы не ошибетесь с такой сетевой дрелью, как эта литий-ионная дрель-шуруповерт BLACK + DECKER ™ 20V MAX *.

ПРОЦЕДУРЫ ЗАПОЛНЕНИЯ И СВЕРЛЕНИЯ - Nailx

ЗАЯВКА

Информацию об использовании наших файлов можно найти в приложении, чтобы помочь в выборе правильных инструментов для работы.

Ознакомьтесь с этим классом электронных файлов, состоящим из двух частей, с Элейн Уотсон

ЭЛЕКТРОННЫЙ ФАЙЛ

АЛМАЗНЫЕ СВЕРЛА INM PRO

АЛМАЗНЫЕ БИТЫ PRO
• БЕЗ ЦЕНТРАЛЬНОГО ЗАЗЕМЛЕНИЯ
• ЭЛЕКТРОМАГНИТНОЕ ПРИКЛЮЧЕНИЕ обеспечивает долговечность
• РУЧНАЯ ИНФОРМАЦИЯ
• ХИРУРГИЧЕСКАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ
• ГАРАНТИЯ НЕ НОРЖАЕТСЯ

В НАЛИЧИИ:
• Большая, маленькая и мини-французская заливка - используется для засыпки розового и белого акрила (вырезать линию улыбки).
• Грубые и средние бочки - используются для придания формы и улучшения акриловой отделки.
• Буферный цилиндр-сверхтонкий - Используется для разглаживания и финишной отделки акриловых украшений.
• Конический буферный финишер - Используется для маникюра натуральных ногтей
• Конический маленький и большой преппер - Используется для подготовки натуральных ногтей и заполнения
• Пуля - Используется для удаления излишков продукта из-под ногтя
• Держатели- Латунный хвостовик 1/8 дюйма или стальной хвостовик 3/32 дюйма - Используется с грубыми, средними и тонкими шлифовальными лентами - Рекомендуется использовать для гелей.

KUPA E-FILE КАРБИДНЫЕ БИТЫ ИЗ 5 ИЛИ 10 ПРЕДМЕТОВ - В НАЛИЧИИ СЕРЕБРА ИЛИ ЗОЛОТА СЕЙЧАС В НАЛИЧИИ НА ГВОЗДИ

ВЗАИМОДЕЙСТВИЕ МЕЖДУ СВЕРЛАМИ И АКРИЛОМ
Структура акрила состоит из полимера, мономера и кислорода. Поскольку полимер состоит из круглых частиц разного размера, воздух может оседать в пространствах, где круглые частицы не соприкасаются. Это происходит главным образом потому, что акрил полностью высыхает за 24 часа. Поскольку мы наносим продукт на поверхность до того, как он полностью затвердеет, необходимо устранить любые избыточные вибрации, которые могут нарушить воздух, оседающий в продукте, чтобы избежать МИКРОРАЗДЕЛЕНИЯ.
Микроразрушение - это разрушение продукта, которое вызывает растрескивание, образование пузырьков воздуха и подъем.
Электрические файлы могут вызвать повреждение продукта при неправильном использовании.
Сверление может привести к разрушению акрила, если станок сильно вибрирует и если сверла сделаны неправильно.
Правильное оборудование и техника помогут избежать поломки изделия.
3 КЛЮЧЕВЫЕ ФАКТОРЫ ПРАВИЛЬНОГО СВЕРЛЕНИЯ
1. Качественные электрические пилки с хорошо изготовленными наконечниками, которые не вибрируют.Правильно сделанные сверла
3. Правильная техника сверления
ОБОРУДОВАНИЕ
РУЧКА
Самая важная часть - это наконечник. Ручка разработана с корпусами подшипников, которые обеспечивают устойчивость вала (части, которая контролирует вращение сверла) сверла. Чем больше корпусов подшипников у насадки, тем меньше она будет вибрировать.
И Baby Blue Benz, и Pink Cadi имеют по 5 корпусов подшипников в наконечнике, это максимум, что сверло может предложить ногтевой индустрии.
В среднем большинство сверл в ногтевой индустрии имеют от 1 до 3 корпусов подшипников.
ПЕРЕМЕННАЯ СКОРОСТЬ
Это важно, поскольку для большинства процедур требуется разная скорость. Существуют различные виды регуляторов скорости:
 Поворотные диски или панели управления с ползунком
 Машины, допускающие только установку параметров. Пример: высокий-низкий или 1,2,3,4
Эти типы машин очень ограничены и обычно встречаются только на машинах низкого уровня. НОЖНЫЕ ПЕДАЛИ

Регулируемая (ножная педаль) - когда ножная педаль отменяет основной контроль скорости и регулирует скорость так же, как автомобильная ножная педаль регулирует скорость.
ON / OFF (ножное управление) - когда ножная педаль управляет переключателем включения / выключения. Это упрощает замену бит, так что вам не нужно выключать машину каждый раз, когда вы меняете биты.
МОМЕНТ
По определению крутящий момент - это мощность машины в лошадиных силах. Это очень важная часть тренировки. Без этого дрель не будет эффективна для работы.
Крутящий момент - это величина сопротивления, которое оказывает сверло, когда сверло прикладывается к поверхности изделия, которое оно пытается обработать.
Baby Blue Benz и Pink Cadi обладают постоянным крутящим моментом, который позволяет технику использовать машину на более низкой скорости, не жертвуя мощностью, необходимой для выполнения работы.Машины, у которых нет постоянного крутящего момента, требуют более высокой скорости, чтобы компенсировать недостаток мощности.
об. / Мин. (Оборотов в минуту)
Это количество оборотов долота в минуту и ​​скорость вращения сверла. Важно, чтобы машина имела достаточную скорость; в противном случае машина будет вибрировать при выполнении процедур, требующих большой скорости (например, укорачивание ногтей или засыпка).
 Pink Cad развивает 30 000 об / мин, что делает его одним из самых быстрых в индустрии ногтей.
ПЕРЕКЛЮЧАТЕЛЬ НАЗАД
При движении назад сверло вращается против часовой стрелки. Это также позволяет вам использовать машину по часовой стрелке, выдвигая ее вперед. Это всегда следует делать при выключенном питании. Переключение с прямого на задний ход во время движения машины может привести к преждевременному износу двигателя. Реверс часто используется левшами или техническими специалистами, использующими его на противоположной руке. Хотя рекомендуется, чтобы все техники использовали машину вперед.

АЛМАЗНЫЕ БИТЫ PRO
Выбранные биты так же важны, как и машина, которую вы покупаете.Очень важно, чтобы ваша коронка работала правильно, чтобы предотвратить вибрацию, вызывающую микроразрушение.
Этот процесс называется «бесцентровое заземление», что означает, что коронка будет идеально концентрической. БИТЫ
PRO изготовлены с БЕЗЦЕНТРАЛЬНЫМ ЗАЗЕМЛЕНИЕМ.
Если у выбранной биты неровная поверхность или какие-либо дополнительные частицы, оставшиеся в результате процесса налипания, могут возникнуть микроразрывы. Это также может привести к тому, что на продукте появятся лишние линии, которые невозможно удалить без использования ручного файла, что создает дополнительную работу.Лишние частицы на ободе биты могут вызвать травму кутикулы. Биты
PRO изготовлены с использованием специального ЭЛЕКТРОМАГНИТНОГО процесса приклеивания для обеспечения однородности и увеличения срока службы сверла. БИТЫ
PRO ПОДРОБНЕНЫ ДЛЯ РУК, чтобы помочь предотвратить травмы ногтя и кутикулы. БИТЫ
PRO изготовлены из ХИРУРГИЧЕСКОЙ НЕРЖАВЕЮЩЕЙ СТАЛИ и ГАРАНТИРОВАНЫ от ржавчины.
Если бит, который вы используете, изготовлен не из нержавеющей стали, он ржавеет и изнашивается намного быстрее.
PRO DIAMOND BITS бывает разной крупности, от очень мелкой до очень крупной.КАРБИДНЫЕ СВЕРЛА
Карбиды
являются наиболее агрессивными и требуют осторожного обращения. Для правильной работы карбиды должны быть заземлены без центра. Карбид - это соединение металлов, нарезанных канавками, которые бреют продукт вместо шлифовки. Из-за того, как они разрезаны, лучше всего использовать их одним движением по ногтю, чтобы предотвратить травление продукта, которое оставит шероховатую поверхность. Они должны быть сделаны из составов, которые не ржавеют. Карбиды часто окунают в гальванические материалы, которые не устойчивы к ржавчине и сокращают срок службы сверла.КАРБИДНЫЕ СВЕРЛА
PRO
Изготовлены по швейцарской технологии из прочной Вольфрамовой СТАЛИ, обеспечивающей длительный срок службы и бескомпромиссные характеристики. Их конструкция CROSSCUT обеспечивает меньшее трение и вибрацию, быструю опиливание и гладкую поверхность.
ELECTRIK SLYDE
ELECTRIK SLYDE - раствор на масляной основе, специально разработанный для электрических файлов. Он не содержит ароматизаторов и красителей, чтобы предотвратить засорение наконечника и насадок. Он был разработан для смягчения кутикулы от сверла, минимизации трения во избежание накопления тепла и устранения опилочной пыли.

ДЕМОНСТРАЦИИ ПРОЦЕДУР

BACKFILL DEMO
1. Продезинфицируйте руки вашего клиента
2. Удалите лак с помощью средства для снятия лака
3. Отодвиньте кутикулу с помощью Cuti - Pusher
4. СКОРОСТЬ 10 ​​000 - 12 000 об / мин (2-й индикатор)
BIT - French Fill Diamond Large Size
ПРИМЕНЕНИЕ
A. Удерживая сверло параллельно ногтю пальца, поместите боковой край на новую линию улыбки, сверлите прямо вниз и проведите первую линию.
ПРИМЕЧАНИЕ. Мы делаем это, чтобы увидеть, сколько продукта осталось на гвозде, чтобы знать, как далеко до него.Вы хотите, чтобы до натурального ногтя оставалось от 75 до 80 процентов.
B. Поместите насадку по обе стороны от линии улыбки и проведите линию улыбки до отметки в центре, которую вы уже сделали. Продолжайте движение по линии до другой стороны, чтобы завершить линию улыбки.
C. Используя нижнюю половину сверла, наклоните сверло под наклоном вниз, прижмите край сверла к линии траншеи, чтобы нижняя половина сверла могла очистить остаточный акрил и устранить любые тени.ПРИМЕЧАНИЕ. Возможно, вам придется отрегулировать сверло перед шагом 3, чтобы на стержне оставалось больше места для более длинных гвоздей.
5. СКОРОСТЬ 4500 - 6000 об / мин (1-й свет)
BIT - Prepper Large Barrel
ПРИМЕНЕНИЕ
A. Поместите насадку параллельно ногтевому ложу на акрил, ближайший к кутикуле, и удалите все линии заполнения, которые могут появиться.
B. Просверлите край сыпучего продукта в том же направлении до образования рыхлого продукта - это поможет устранить линии заполнения.
C. Уменьшите скорость машины до минимальной скорости (2000 об / мин), используйте сверло полностью параллельно натуральному ногтю и слегка обойдите кутикулу, чтобы подготовить натуральный ноготь для заполнения.ПРИМЕЧАНИЕ: Если вам неудобно выполнять этот шаг, используйте соло INM и делайте это вручную.
6. Нанесите Prep Step для очищения и обезвоживания ногтевой пластины.
7. Нанесите белый акрил на выемку (дайте продукту стечь по выемке).
8. Нанесите маленький или средний шарик розового акрила возле кутикулы, чтобы заполнить заднюю часть ногтя.
9. СКОРОСТЬ 25 000 -30 000 об / мин.
BIT - крупнозернистый ствол
ПРИМЕНЕНИЕ
A. Укоротите или обрежьте гвоздь. Держите сверло вертикально и просверлите его прямо поперек ногтя от одной стороны до другой.

10. СКОРОСТЬ 7,500 - 12,000 об / мин (2-й свет)
BIT - крупное долото

ПРИМЕНЕНИЕ
A. Нанесите каплю ELECTRIK SLYDE на ноготь.
B. Обработайте ноготь и придав ему форму. Держите сверло горизонтально, сверло параллельно гвоздю.
C. Сформируйте ноготь, двигаясь вперед и назад по ногтю, чтобы улучшить форму нанесения. ПРИМЕЧАНИЕ. Важно, чтобы насадка держалась ровно на гвозде, ни в коем случае не загибая ее. ЕСЛИ во время выполнения этого шага у вас будет хотя бы малейший угол наклона, останутся строки файла, которые не появятся, если шаги не будут повторены должным образом.
D. Очистив боковину, держите фрезу параллельно боковой стенке (длинная часть фрезы должна находиться рядом с боковой стороной гвоздя). Начните с верхней части свободного края и просверлите его прямо вдоль ногтя, пока не дойдете до кожи. ПРИМЕЧАНИЕ. Биты детализированы вручную и не имеют частиц алмазных коронок на верхней части ствола, поэтому нет риска порезать кожу, если вы приблизитесь к ней. ELECTRIK SLYDE также поможет защитить кожу, чтобы вы не порезали и не обожгли ее.
11. СКОРОСТЬ 4500 - 6000 об / мин (1-й свет)
BIT - Coarse Barrel или Prepper
ПРИМЕНЕНИЕ
A. Детализируйте область кутикулы, удерживая насадку параллельно ногтевому ложу, используйте насадку вокруг кутикулы, делая U -переворачивайте (начните с одной стороны и продвигайте насадку вниз по нижней части акрила рядом с кутикулой и вверх по другой стороне). ПРИМЕЧАНИЕ: Если вы нервничаете, используя насадку возле кутикулы, нанесите еще одну каплю ELECTRIK SLYDE, чтобы смягчить эту область.
12.СКОРОСТЬ 9000 -15000 об / мин (2-й или 3-й свет)
BIT - Buffer Bit
ПРИМЕНЕНИЕ
A. Доведите ноготь до гладкой поверхности, нанесите одну каплю ELECTRIK SLYDE на ноготь. Держа насадку параллельно ногтю, делайте те же движения вперед и назад по горизонтали, пока поверхность не станет гладкой. Используйте сверло тем же движением, что и на шаге 11, чтобы запечатать кутикулу. ПРИМЕЧАНИЕ: эта насадка очень безопасна в использовании и НЕ БУДЕТ повредить кутикулу, поэтому не стесняйтесь вставать прямо рядом с кутикулой и кожей.Помните, что не следует наклонять биту под углом, иначе при неправильном использовании будут оставлены строки файла, как может быть грубая насадка.
13. СКОРОСТЬ 6000 - 7500 об / мин (1-й или 2-й свет)
BIT - Bullet
ПРИМЕНЕНИЕ
A. Очистите обратную сторону гвоздей от свободного края, держите насадку параллельно ногтю и удалите лишний продукт, который находится на тыльная сторона ногтя. ПРИМЕЧАНИЕ: Старайтесь не сверлить натуральный ноготь, так как это приведет к преждевременному поднятию задней части ногтя.

14. СКОРОСТЬ 6000 - 7000 об / мин (1-й или 2-й свет)

BIT - Chamois
ПРИМЕНЕНИЕ
A.Отшлифуйте ноготь двусторонней пеной DUET
B. Нанесите на ноготь каплю BUFFING MAGIC.
C. Удерживая палец в нижнем положении, нанесите замшу вертикально на ноготь, пока он не станет блестящим. ПРИМЕЧАНИЕ: замша быстро нагревается, поэтому используйте бит с трехсекундными интервалами.
15. FILE-SOLO (формирователь / финишер)
ПРИМЕНЕНИЕ
A. Сужайте боковые стенки и выпрямляйте верхнюю часть гвоздя.
ПРОЦЕДУРЫ ПЕДИКЮРА

1. Очистите ноги, но не замачивайте их.
2. Удалите полироль
3. Обрежьте ногти на ногах кусачками
4.Отодвиньте кутикулу с помощью INM Pro Pusher
5. Нанесите Electrik Slyde на верхнюю часть ногтей
6. Удалите гребни и разрастания кутикулы с помощью конического буфера-финишера. При примерно 5000-6000 об / мин держите насадку ровно на поверхности гвоздя. Удалите поверхностные неровности, пройдя ноготь по горизонтали, начиная сверху и двигая насадкой вниз по направлению к кутикуле. После того, как гребни станут гладкими, используйте сверло, чтобы пройти вокруг кутикулы. Удалите чрезмерный рост кутикулы. Обязательно сделайте это, не поворачивая биту.Обод насадки не должен врезаться в ноготь
7. Отполируйте ногти двухсторонним поролоновым буфером DUET Buffer
8. При скорости вращения примерно 10 000–15 000 об / мин используйте насадку для педикюра для удаления сухой кожи и появившихся мозолей. Для этого перемещайте насадку вперед и назад по поверхности участка, который необходимо разгладить
9. После удаления поверхности используйте пилку для ног с более мелким зерном, чтобы разгладить кожу
10. Смочите ступни и продолжайте педикюр. с собственными процедурами.

Самый простой способ изменить направление вращения электродвигателя

Большая часть этого веб-сайта посвящена активным полупроводникам и электронике, управляющим двигателями постоянного тока.Например, у многих роботов есть микроконтроллеры, которые определяют направление вращения двигателя через транзисторный H-мост. Однако иногда вам нужно очень простое решение, когда человек может напрямую управлять двигателем одним щелчком переключателя. Это легко сделать.

Список деталей:

  • Клейкая лента или клейкая бумага для заметок.

Тестирование деталей

Первое, что вам нужно проверить, это аккумулятор и мотор.Это устранит любые проблемы с ними, прежде чем вы усложняете схему одного или нескольких переключателей. Эти тесты проще всего выполнить с зажимами из крокодиловой кожи, если они у вас есть.

Электросхема прямого и обратного хода двигателя и аккумуляторной батареи. Показан красный провод, потому что белый провод не отображается на белом фоне.

  1. Переверните провода от аккумулятора к двигателю, чтобы убедиться, что двигатель вращается в другом направлении (белый провод от положительного конца аккумулятора к отрицательному полюсу двигателя, черный провод от отрицательного конца аккумулятора. к положительной клемме + двигателя).

Если мотор не вращается, проверьте соединения. Также может быть, что напряжение батареи слишком низкое или батарея разряжена. Если двигатель вращается слишком быстро, замените батарею на более низкое напряжение или приобретите двигатель с редуктором.

Прежде чем продолжить, у вас должны быть мотор и аккумулятор, которые прошли этапы 2 и 3 теста.

Подключение центрального выключателя DPDT

Очевидно, вам не захочется каждый раз перетягивать мотор, чтобы выключить его или изменить направление.Мы позволим переключателю сделать это. Внутри переключателя есть металлические полоски, которые либо соединяют провода, либо разъединяют их, при этом рычаг переворачивается вперед и назад.

Электропроводка и тумблер.

Вот назначение проводов:

  • Желтый: положительный полюс двигателя.
  • Синий: отрицательный полюс двигателя.
  • Белый: положительный полюс аккумулятора.
  • Черный: отрицательный полюс аккумулятора.

Припаяйте белые (плюсовые) провода к переключателю DPDT.

1. Подключите белый провод (положительное питание) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от батареи к первой клемме переключателя. И вам понадобится меньший кусок провода, идущий от первой клеммы переключателя к противоположной клемме, как показано.

Припаяйте черные (отрицательные) провода к переключателю DPDT.

2.Подключите черный провод (отрицательное напряжение) к переключателю DPDT, как показано выше. Вам понадобится один длинный провод, идущий от аккумулятора к нижней клемме переключателя. И вам понадобится меньший кусок провода, идущий от нижней клеммы переключателя к противоположной клемме, как показано.

Припаяйте желтый и синий провода двигателя к переключателю DPDT.

3. Подключите желтый и синий провода от двигателя к центральным клеммам переключателя DPDT, как показано выше.

4. Подсоедините желтый и синий провода к клеммам двигателя.

5. Перед подключением аккумулятора убедитесь, что переключатель находится в центральном (выключенном) положении.

6. Подключите белый и черный провода к аккумулятору.

Печатная плата вместо проводов

Электропроводка может быть немного неудобной. Вместо этого вы можете использовать небольшую печатную плату (особенно если вы собираетесь подключить более одного переключателя).

Печатная плата переключателя двигателя DPDT


Управление переключателем двигателя в двух направлениях

Давайте рассмотрим, что происходит, когда вы нажимаете переключатель вверх, в центр и вниз ...

Отсутствие соединений в переключателе DPDT, приводящее к выключенному двигателю.

Когда рычаг переключателя находится в среднем положении, двигатель выключен, потому что металл внутри переключателя не соединяет провода от средних клемм (двигателя) с какими-либо внешними клеммами (источник питания).Это то же самое, как если бы вы просто отключили провода от аккумулятора. Ничего не случится. Энергия не используется.

Соединения в переключателе DPDT, приводящие в движение двигатель.

Когда рычаг переключателя находится в верхнем положении, двигатель вращается вперед. Если ваш двигатель вращается в противоположном направлении, чем вы ожидали или хотели, просто переориентируйте переключатель в руке так, чтобы рычаг был обращен вниз, а затем переведите рычаг в верхнее положение.В качестве альтернативы вы можете поменять местами провода на или клеммы аккумулятора, или клеммы двигателя.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединяются с одной парой внешних клемм, ведущих к батарее. Термин «двухполюсный» относится к тому факту, что этот переключатель имеет пару выводов, которые он подключает или отключает одновременно. Если нам нужно было подключить или отключить только один провод, мы могли бы использовать однополюсный (SP) переключатель.

Соединения в переключателе DPDT, приводящие к вращению двигателя назад.

Когда рычаг переключателя находится в нижнем положении, двигатель вращается назад.

Внутри переключателя рычаг имеет металлические полосы, так что провода двигателя на средней клемме электрически соединены с другой парой внешних клемм, ведущих к батарее. Обратите внимание на то, что черный и белый провода батареи находятся на противоположных сторонах на верхней и нижней клеммах переключателя.Вот почему мотор вращается в обратном направлении.

Термин «двойной бросок» относится к тому факту, что этот переключатель можно бросить вверх и бросить вниз (два разных броска). Если бы нам нужно было только, чтобы двигатель двигался вперед или выключался, мы могли бы использовать одинарный переключатель (ST).

Устранение неисправностей

Если ваш двигатель не работает должным образом, дважды проверьте, что провода идут к правильным клеммам переключателя.Также убедитесь, что проводка не ослаблена и не сломана. Используйте увеличительное стекло, чтобы убедиться, что даже крошечная жила провода случайно не коснется другого провода или клеммы.

Альтернативное управление двигателем с автоматическим ограничителем хода

Полезно иметь возможность напрямую управлять двигателем. Но иногда вы не обращаете внимания, и элемент, подключенный к двигателю, врезается в барьер или иным образом выходит за пределы своего максимального положения.

Было бы неплохо добавить пару дополнительных переключателей для автоматической остановки двигателя, когда он зашел слишком далеко, но по-прежнему позволяйте оператору вернуть двигатель в разрешенное положение.

Схема подключения двигателя, подключенного к DPDT, плюс два переключателя мгновенного действия для управления пользователем с помощью концевых упоров.

Схема подключения выше аналогична показанной ранее. Были вставлены два дополнительных переключателя. Один переключатель подключает (или отключает) белый провод на нижней клемме. Другой переключатель подключает (или отключает) черный провод на верхней клемме.

Переключатели мгновенного действия нашли хорошее применение в моем роботе Flip-Flop.Если вы не знакомы с переключателями этих типов, взгляните на изображения и посмотрите видео.

Идея состоит в том, что каждый переключатель мгновенного действия подключен таким образом, чтобы соответствующий провод был нормально подключен (NC), как это было на более ранних схемах. Это позволяет переключателю DPDT пользователя работать в обычном режиме.

Однако, когда что-то нажимает на переключатель мгновенного действия, он отключает провод, отключая питание только в этом направлении.Если пользователь поворачивает рычаг в противоположном направлении, другой переключатель мгновенного действия не прижимается, и, таким образом, он позволяет двигателю реверсировать.

Если вы установили моторизованное устройство на линейную (прямую) дорожку и разместили каждый переключатель мгновенного действия на противоположных концах дорожки, вы можете повернуть переключатель в одном направлении, и устройство автоматически остановится, когда достигнет конца трека. Затем вы можете повернуть переключатель в противоположном направлении, и устройство переместится на другой конец дорожки, прежде чем остановиться.

Точно так же вы можете добавить к диску штифт или рычаг, который будет давить на переключатель мгновенного действия, когда вал двигателя вращается на желаемый угол.

Куда идти дальше?

В этой статье показано, как изменить направление на небольшом двигателе от источника потребительской батареи с помощью переключателя центрального положения DPDT. Есть много вариантов использования и вариаций такой схемы.

Можно использовать более мощные двигатели и более мощные источники энергии.Самым большим ограничением будет поиск физического переключателя, способного выдерживать достаточный ток и напряжение. Вы должны быть уверены, что производитель оценивает коммутатор как минимум по максимальной мощности, которую вы собираетесь использовать.

Фактически, лучше всего было бы подключить переключатель с низким номиналом и слабым источником питания к реле с более мощным источником питания. Реле - это магнитно-активируемый переключатель, который действует как прокси, повторяя то, что пользователь делает с переключателем с низким энергопотреблением.

Со временем выключатель, подключенный к большому двигателю или источнику питания, перегорит из-за электрической дуги при замыкании или разрыве электрических соединений. Еще одна проблема с большими двигателями (особенно когда они подключены к оборудованию) - это внезапный запуск и остановка. Импульс может быть убийцей. Управление скоростью или методы цифровой широтно-импульсной модуляции позволяют плавно увеличивать или уменьшать обороты мощных двигателей.

В целом, самая серьезная проблема с большими двигателями или значительными источниками питания (такими как розетки переменного тока) - это безопасность.Вот почему эти вещи следует доверить профессиональному оборудованию с надлежащими корпусами, резервными датчиками пределов и независимыми сертифицированными испытаниями.

При этом этот переключатель DPDT должен комфортно работать с небольшими двигателями постоянного тока и источниками батарей, например, в моделях, игрушечных поездах и роботах-хобби.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
