Поливальная установка для полей: Техника для полива и орошения: покупка и продажа, цены

   19.08.1981  Комментировать

Содержание

Применение и принцип работы дождевальных машин: для чего нужно дождевание

Дождевальные машины барабанного типа получили широкое распространение. Они могут работать на полях малого и большого размера, обеспечивают полив угодий со сложным рельефом, работают на полях нестандартной формы. Барабанные машины просты конструкционно и обеспечивают равномерный полив требовательных к влаге сельскохозяйственных культур.

Их преимущества:

  • конструкционная простота, что значительно уменьшает количество поломок. Следует отметить минимальное количество движущихся узлов;
  • равномерный полив сельскохозяйственных угодий – барабанные машины могут снабжать водой любые виды культур;
  • высокая производительность – барабанные машины оснащаются мощными водяными насосами, подающими воду под большим давлением.

Давайте посмотрим, как работают машины барабанного типа.

Принцип работы барабанных дождевальных машин

Дождевальная машина барабанного типа состоит из двух частей – это тележка со спринклером и тележка с барабаном, на который намотан шланг.

По шлангу вода подаётся к тележке со спринклером, где производится её разбрызгивание. Благодаря высокому давлению, одна тележка выпускает струю на 15-20 метров, обеспечивая высокую эффективность полива. Разворачивание машины барабанного типа происходит в несколько этапов:

  • трактор вывозит на поле саму барабанную машину с намотанным на неё шлангом – машина стоит неподвижно на одном месте. Ей необходим источник воды в виде водоёма или производительной скважины. Машина размещается на определённом участке в начале поля – здесь располагается конечная точка;
  • далее трактор перевозит тележку с размещённым на ней спринклером на противоположную часть поля – действие сопровождается аккуратным разматыванием барабана. Во избежание повреждения машины трактор движется достаточно медленно. Благодаря большой длине шланга машина может оросить довольно большую площадь, составляющую сотни и тысячи квадратных метров;
  • машина запускается – в неё начинает поступать вода. Она отправляется в тележку со спринклером и попадает на поле. Сам барабан приводится в движение электродвигателем с редуктором (возможны и другие типы технических решений по приведению барабана в движение).

Принцип действия машины прост – наматывание шланга на барабан вызывает движение тележки со спринклером. Она медленно, но верно приближается к самой машине, обеспечивая полив. Вода подаётся под достаточно большим давлением, чтобы спринклер смог охватить достаточно большую площадь. Например, дождевальная машина барабанного типа «Фермер 2580» от НПО «Мелиоратор» обеспечивает ширину орошения от 50 до 100 метров с расходом от 6 до 26 л/сек. Как только тележка достигнет барабана, полив останавливается.

Скорость втягивания шланга водой составляет от 10 до 150 м/час. Чем выше скорость, тем меньше воды получают сельскохозяйственные культуры, но тем выше скорость полива. Требуемая скорость втягивания выбирается в зависимости от количества воды, необходимой орошаемой культурой. Вышеуказанная машина обеспечивает полив в объёме от 35 до 600 кубометров воды на гектар.

Чем хороши дождевальные машины барабанного типа?

Главное преимущество барабанных машин – высокая мобильность. Барабан с тележкой прицепляются к трактору и транспортируются к следующему месту полива. При этом технику на поле можно не оставлять – она предельно компактна и помещается в небольшом ангаре. При этом одна такая машина обеспечивает полив довольно большой площади – при ширине орошения в 100 метров и длине шланга 400 метров общая площадь составляет 40000 кв. м, что соответствует четырём гектарам. За сутки одна машина может полить десятки гектар. На больших полях используются сразу несколько дождевальных машин, что позволяет быстро и эффективно поливать большие площади.

Что касается систем полива широкого захвата, то там используется похожий принцип действия – машина движется за счёт давления воды. Недостаток подобных систем – низкая мобильность. Их трудно перевозить с поля на поле, поэтому чаще всего они работают на стационарной основе. Они обеспечивают сельскохозяйственные культуры большим количеством воды за минимальное время, но их нельзя взять и перевезти за 5 минут на другое поле – в этом плане барабанные машины выигрывают.

Также на сельскохозяйственных полях используются капельные системы полива. Они обеспечивают подачу воды непосредственно к корням растений. В этом заключается их плюс – вода расходуется предельно аккуратно и не затрагивает участки, не нуждающиеся в поливе. Кроме того, при таком методе полива на растениях не образуются капельки воды – в солнечное время дня эти капли работают как линзы, повреждая поверхность листьев. Недостаток капельных систем – необходимость прокладывания шлангов по всему полю вдоль каждого ряда посадок.

Для чего нужно дождевание?

Дождевание – это способ полива сельскохозяйственных культур методом создания искусственного дождя. Технология появилась достаточно давно, в конце 19 века она уже использовалась в России. Её преимущества:

  • понижает температуру воздуха вблизи растений – они не перегреваются и сохраняют большее количество влаги на протяжении длительного времени. Для многих сельскохозяйственных культур, выращиваемых в России, такие условия являются оптимальными;
  • снижает скорость испарения влаги с поверхности грунта – это происходит за счёт уменьшения температуры грунта. Та же капельная технология не снижает температуру почвы, из-за чего испарение получается достаточно интенсивным;
  • создаёт условия для интенсивного роста растений – не испытывая недостатка влаги, они проявляют бурный рост;
  • ускоряет процессы фотосинтеза – это происходит за счёт удаления пыли с поверхности листьев сельскохозяйственных культур;
  • может использоваться для внесения удобрений – они подаются вместе с водой, впитываясь непосредственно в листья (внекорневая подкормка) и в грунт, проникая к корням;
  • возможность поддержания оптимального уровня влажности на полях со сложным рельефом – здесь другие типы машин работают не так хорошо, как барабанные.
Дождевание создаёт идеальные условия для роста культур, обеспечивая их высокую урожайность. При этом по воздействию на растение оно ничем не отличается от обычного дождя.

Процедура дождевания используется в жарких районах, где растениям необходимо большое количество воды. Чаще всего полив осуществляется в период вегетации, когда происходит бурный рост. В жарких районах и в засушливое лето проводятся профилактические освежающие поливы – они делают растения более бодрыми и обеспечивают повышение урожайности. Количество воды определяется в зависимости от свойств почвы на полях в данной местности. Дождевание осуществляется таким способом, чтобы обеспечить полное увлажнение корневой зоны. В зависимости от этого регулируется скорость движения дождевальной машины – в большинстве случаев интенсивность полива определяется опытным путём. В качестве источников воды для машин выступают пробиваемые на полях скважины, близлежащие реки, естественные и искусственные водоёмы.

Дизельные насосные установки для орошения июльских полей покупают в ПСМ в январе

24.01.2018
Дизельные насосные установки для орошения июльских полей покупают в ПСМ в январе

За минувшую неделю в ПСМ зафиксирован всплеск продаж дизельных насосных установок – поступили заказы на изготовление сразу 7 агрегатов. Фермерские хозяйства заранее запасаются оборудованием для ирригации.

Так, две станции ДНУ-1030-87 и одна ДНУ-1250-63 предназначены для фермерского хозяйства из самого засушливого района Волгоградской области – Котельниковского. Не смотря на то, что район считается экстремальным для земледелия, здесь выращивают зерновые культуры и кукурузу. Это 1 500 Га угодий, которым необходим регулярный полив. В 2017 году на полях появились две широкозахватные дождевальные машины и трубопровод. Для старта работы осталось подключить дизельные насосные станции ПСМ.

Они заберут воду из Цимлянского водохранилища и подадут ее в систему.

Увеличить площадь орошаемых земель стремятся и в Багаевском районе Ростовской области. Местное КФХ выращивает зеленый горошек и фасоль – капризные культуры. Недостаток влаги в почве приводит к уменьшению размеров зерен, поэтому для такого случая подходит капельное орошение. Подавать воду в систему здесь будут три ДНУ-800/56. Заказчик выбрал для станций открытое исполнение. Уже на месте их установят на плиту-фундамент и смонтируют навес для защиты двигателя от осадков.

В фермерском хозяйстве Брянской области тоже не стали полагаться на милости природы и установили дождевальную оросительную машину. С ней в тандеме предстоит работать установке ДНУ-1030/87. Место для насосной станции выбрано на берегу естественного водоема. Доступ скота к источнику воды не ограничен. Для защиты оборудования от посягательства домашних животных установка помещена в

контейнер. Металлическая оболочка станет препятствием и для неблагоприятных природных явлений: дождя, ветра, града.

Все современные поливальные машины автоматизированы. Интенсивность полива регулируется в зависимости от температуры воздуха, рекомендованного режима, выращиваемой культуры. Настройки насосных установок ПСМ также выбираются исходя из каждой конкретной ситуации: площади поля, перепада высот и расстояния до воды. Неизменным остается только состав оборудования – двигатель ЯМЗ и насос типа Д.

Ярославский двигатель – вариант, адаптированный к работе в поле, в отсутствии кристально чистого топлива и стерильных условий. Для замены фильтров или регулировки узлов требуются элементарные знания и стандартные инструменты.

Центробежный насос типа Д позволяет выбирать необходимые показатели подачи и напора и забирать воду даже с низких уровней.

Грядущим летом аграрии Волгоградской, Ростовской и Брянской областей будут ждать хорошего урожая. Фермеры застраховали себя от засухи благодаря новым оросительным машинам. А отправить оборудование в бой помогут дизельные насосные установки ПСМ. Благодаря такому сотрудничеству необходимую влагу растения получат гарантировано.

Другие проекты ПСМ для орошения

Топ-проект Насосное оборудование Россия

В составе системы капельного орошения полей томатов

Насосное оборудование Россия

Комплектация системы для полива

Насосное оборудование Россия

Подача воды в оросительную систему

Насосное оборудование Россия

Подача воды в оросительную систему

Насосное оборудование Россия

Подача воды в систему орошения полей зерновых культур и кукурузы

Насосное оборудование Россия

Орошение полей с сахарной свеклой, кукурузой, соей, пшеницей, ячменем и другими культурами

Насосное оборудование Россия

Подача воды в дождевальную оросительную систему

Насосное оборудование Азербайджан

Подача воды в систему капельного орошения

Насосное оборудование Россия

Подача воды в систему капельного орошения

Насосное оборудование Россия

Подача воды в системы капельного орошения  ярового лука и кукурузы

Насосное оборудование Киргизия

Подача воды в систему капельного орошения

Насосное оборудование Россия

Подача воды в капельную систему орошения виноградников

Насосное оборудование Россия

Подача воды в дождевальные машины

Дизельные электростанции Россия

Оборудование для полива угодий и резервный источник питания лаборатории

Насосное оборудование Россия

Орошение полей редких растений

Насосное оборудование Россия

В составе системы капельного орошения

Насосное оборудование Россия

Подача воды в дождевальные машины барабанного типа

Насосное оборудование Россия

В составе системы капельного орошения питомника площадью 90 Га

Насосное оборудование Россия

Для полива угодий свеклы, картофеля, тыквы, клевера, гороха, бобов, ячменя и овса

Насосное оборудование Казахстан

В составе системы орошения полей лука и картофеля

Насосное оборудование Россия

Орошение свекольных полей на Юге России

Насосное оборудование Россия

Насосные установки для системы капельного орошения лука

Насосное оборудование Россия

Для полива 500 гектаров овощных культур

Все проекты ПСМ →


← Все новости

Установка систем полива в Москве, монтаж систем орошения по низкой цене

Автоматический полив избавляет владельца участка от необходимости ежедневно тратить время на ручное орошение растений. Современные комплексы позволяют спрятать трубы и шланги под землей, оставив на виду только несколько выходов для подключения спринклеров. Но для нормальной работы комплекса установка автополива должна происходить качественно. Нужно соблюдать условия проекта и правильно подключать оборудование.

Главные этапы монтажа поливочных комплектов

Первая задача – проектирование систем полива для вашего участка. На этой стадии специалисты замеряют параметры объекта, составляют предварительную смету, согласуют с заказчиком комплект оборудования. Далее формируется проект, по которому и будет выполнен монтаж систем автополива.

Этапы установки комплектующих:

  • организация насосного узла, если на участке нет источника подачи воды;
  • копка траншей и прокладывание магистральных линий трубопровода;
  • формирование отводов от магистрали, выводов на дождеватели;
  • монтаж датчиков, которые будут управлять работой оборудования;
  • реализация пульта управления выбранной комплектации для удобного включения/выключения.

Можно реализовать комплексы с набором задач. Одно ответвление будет поливать газон, другое – подавать жидкость с удобрениями по линиям капельного полива в огороде. Комплексы используют на частных усадьбах, но больше преимуществ от их применения получают компании в сфере сельского хозяйства.

Установка поливочной системы специалистами

Монтировать некоторые модули можно своими руками. К примеру, владелец участка может подготовить траншеи или реализовать отвод основного насоса водоснабжения для полива. Но монтажные работы в системе автополива должны выполнять специалисты. Опытные исполнители учитывают те нюансы, о которых монтажник без опыта не знает.

В процессе монтажа проводят несколько этапов проверки:

  • тестирование оборудования и подбор точно по требованиям проектной документации;
  • гидравлические испытания для проверки возможного наличия течей;
  • полный комплекс пусконаладочных работ, после которого заказчик получит гарантию;
  • правильное подключение и тестирование датчиков, автоматики, систем автоматической настройки.

Актуальные системы автоматического полива могут использовать погодные датчики, которые настраивают работу поливочного комплекса по температуре окружающей среды, солнечной активности. Так вы сможете оптимизировать расход воды, снизить потребление электроэнергии.


Где заказать монтаж системы автоматического полива?

Компания «Водный Инженер» производит установку систем автоматического полива в Москве. Мы работаем с ведущими мировыми производителями комплектующих, а также готовы установить ваш комплект оборудования. Создаем проект, проводим монтаж под ключ на вашем участке. Консультации помогут определиться с набором комплектующих, а также с необходимостью установки различных датчиков. По вопросам организации автополива звоните менеджерам компании и получите больше информации.

Передвижные дождевальные машины ПДМ-2500 и ПДМ-3000 | Продукция | Главная

Передвижные дождевальные машины барабанного типа предназначены для полива полей с овощными, кормовыми, техническими культурами и посевов многолетних трав.

Машина предназначена для искусственного орошения лугов, пастбищ и полей различных сельскохозяйственных культур дождеванием.


А – из открытого водоема, Б – от гидранта закрытой оросительной сети.
1 – трактор, 2 – карданный вал, 3 - водяной насос, 4 – барабан дождевальной машины,
5 – оросительная тележка, 6 - гидрант

Перед началом работы трактор 1 прицепляет оросительную тележку 5, с помощью которой труба на барабане передвижной дождевальной машины раскатывается на необходимую длину. При удалённости источника воды от орошаемого поля более чем на 6,5м необходимо проложить водоводы от источника воды до барабана дождевальной машины.

Возле источника воды находится насосная установка, приводимая в действие от вала отбора мощности трактора.  Насосная установка не используется при наличии закрытой оросительной сети под давлением или автономной дизель-насосной станции.

Вода подается на гидропривод установки с давлением не ниже 2 атм. От напора нагнетаемой воды турбина гидропривода приводится во вращение и через редуктор передает вращение барабану посредством цепной передачи. Происходит сматывание полиэтиленовой трубы на барабан. Через трубу вода подается непосредственно к дальнеструйному аппарату (распылителю, оросительной пушке). Полиэтиленовая труба является тяговым элементом, обеспечивающим перемещение распылителя.

Скорость сматывания полиэтиленовой трубы на барабан, а значит и скорость перемещения механизма распыления по полю, может изменяться от 10 до 150 м/ч у ПДМ-2500 и от 30 до 120 м/ч у ПДМ-3000 за счет направления части потока воды от нагнетающего насоса мимо турбины через обводную магистраль. Регулирование скорости осуществляется компьютером.

Полив осуществляется по кругу или сектору при перемещении дождевального распылителя вдоль рядов растений с забором воды из закрытого или открытого источника.

Основные технические характеристики машины приведены в таблице 1.

Таблица 1.  Технические характеристики передвижных дождевальных  машин.

ПОКАЗАТЕЛЬ ПДМ-2500 ПДМ-3000
Производительность полива (в зависимости от интенсивности), Га/ч от 0,25 до 1,2 от 0,19 до 2
Скорость движения распылителя, М/ч 10-150 30-120
Расход воды, М³/ч до 60 от 50 до 85
Дальность подачи воды от водоема, Км до 2,0 до 2,0
Мощность привода насоса, кВт не ниже 40 не ниже 40
Распылитель, тип дальнеструйный дальнеструйный

Рабочее давление на гидротурбину, МПа (атм):
n  минимальное
n  максимальное


0,4 (4)
1,2 (12)


0,5 (5)
1,2 (12)
Напряжение питания электронного блока управления, В 12 (+20%,-1,5%) 12 (+20%,-1,5%)
Удельный расход топлива при поливе, кг/га, не более 30,4 35,8
Рабочая ширина захвата, не менее, М  70 62
Рабочая длина захвата, М 350-400 700
Габаритные размеры, мм:
n  длина
n  ширина
n  высота
6577
2300
3500
6470
2500
4030
Колея, М:
установки
оросительной стойки
2,0 – 2,2
1,35 – 2,2
2,0 – 2,2
1,5 – 2,2
Масса, кг 3500 5500

Машина по климатическому исполнению предназначена для эксплуатации в районах с умеренным климатом на открытом воздухе. Агрегатируется с тракторами класса не ниже чем 1,4 (МТЗ-80/82). Транспортирование машины к месту полива и обратно, производить без наличия воды в системе трубопроводов, энергетическим средством массой не менее 7 тонн для ПДМ-2500 и 11 тонн для ПДМ-3000.

« Назад в раздел

Полив футбольных полей | Компания «Контактор»

Значение полива для эффективного роста растений вообще, а особенно для выращивания спортивного газона, не может быть переоценено. Система орошения — обязательный компонент ухода за полем с натуральным газоном. Орошение защищает газон от высыхания и является одним из важнейших факторов роста травы. В настоящее время автоматический полив — неотъемлемая часть инженерных систем современного спортивного сооружения.

Полив также используется и на полях с искусственным покрытием. Несмотря на то, что современная искусственная трава высокого уровня остается комфортной для игры и без увлажнения, во многих случаях службы эксплуатации стадионов предпочитают продолжать увлажнение искусственных полей. Это делается для смягчения силы трения при скольжении игроков по поверхности, а также в гигиенических целях, для очистки ворса. Кроме того, для некоторых видов спорта, например для хоккея на траве, увлажнение игровой поверхности является необходимым условием подготовки покрытия к игре.

Характеристики систем полива футбольного поля

Основная задача полива — равномерное распределение заданного объема воды на площади футбольного поля. Система должна обеспечивать требуемую периодичность полива, исключать повреждения газона и основания поля и не создавать помех работе других инженерных систем – дренажа, обогрева и прочих. Такие требования определяют основные конструктивные особенности установок для полива полей. Их можно разделить на две основные группы: стационарные и мобильные.

Стационарная состоит из дождевальных установок, сети трубопроводов, управляющего блока и насосной станции. В большинстве случаев в комплект входит накопительная емкость для воды. Установка сопряжена с определенными сложностями, требует вмешательства в конструкцию футбольного поля и проведения сложных монтажных работ. Тем не менее, использование именно стационарной схемы установки позволяет создать систему, наиболее полно отвечающую установленным требованиям.

Альтернативой являются передвижные (мобильные) системы полива. Это могут быть портативные поливальные машины, движущиеся по полю в соответствии с заранее заданным алгоритмом. Или такая установка представляет собой комплект поливального оборудования, вручную устанавливающегося на поле для каждого полива. Такие решения отличают относительная дешевизна и простота реализации.

Полив от компании “Контактор”


Мы предлагаем профессиональную разработку и инсталляцию систем полива спортивных сооружений со всеми видами покрытий, искусственными и натуральными. Мы имеем опыт в проектировании автоматизированного полива, включая разработку рабочей документации, монтажных и пусконаладочных работах, поставке передвижных систем орошения. Мы проконсультируем вас и подберем комплектацию системы, максимально соответствующую вашим требованиям. Все установленное нами оборудование для полива получает сервисную поддержку в рамках гарантийного и послегарантийного обслуживания. Персонал заказчика проходит обучение для работы с системой.

Помните, что наиболее правильно и эффективно имплантировать полив одновременно с  реконструкцией или строительством поля, когда не уложены финишные покрытия и открыты коммуникации. Установка полива на действующих объектах, как правило, сопряжена с существенными дополнительными расходами. Это необходимо учесть  при планировании реконструкции или строительства вашего объекта.

Оросительные установки Valley – курс на инновации и качественные проекты

Оросительные установки Valley – курс на инновации и качественные проекты



Орошение полей – это то решение, которое стояло у истоков цивилизаций. Первые сиситемы орошения известны в Древнем Египте и Междуречье. Именно возможность орошения давала плодородие полям и возможность прокормить народ столь крупных древних стран. Необходимость улучшения орошения уже тогда толкала людей на создание изобретений, облегчавших тяжкий труд принесения влаги на поля. Минули тысячелетия, но орошение не теряет своего ключевого значения для получения урожая. Далеко вперед шагнула инженерная и научная мысль , и сегодня системы орошения представляют собой высокотехнологичные и экономичные решения, подбирающиеся индивидуально для каждого хозяйства. Современные решения и тенденции рынка дождевальных машин с нами обсудил Максим Духинов, директор по развитию бизнеса компании Valmont (Valley Irrigation).

Максим Духинов, директор по развитию бизнеса компании Valmont (Valley Irrigation)



– Добрый день, Максим! В начале нашего разговора можно несколько слов о вашей компании?



– Valmont была основана в 1946 г. как небольшая производственная компания в г. Valley, штат Небраска, США. Примечательно, что местоположение компании до сих пор остается неизменным – она по-прежнему базируется в том же месте, где появился первый производственный корпус. Ее основатель Роберт Доуэрти вложил все имевшиеся у него на тот момент средства в ValleyManufacturing. Прототип первой дождевальной установки появился в 1947 году благодаря изобретателю Френку Зибаку и потребовалось еще несколько лет на совершенствование конструкции и повышение ее эффективности со стороны инженеров Valley. И только в 1954 г. первая дождевальная установка стала доступна для фермерских хозяйств Северной Америки.

Самые первые дождевальные установки Valley двигались за счет давления воды, которое создавалось в трубе. Это было одновременно преимуществом, так как позволяло работать на полях, где не было электричества, но и недостатком – ограничивало длину дождевальной установки. Поэтому инженеры компании уже в 1966 г. заменили гидравлический привод на электрический, что позволило существенно снизить давление воды. С тех пор все установки Valley оборудуются только электрическим приводом.

Инновации и совершенствования – это один из основных принципов работы компании Valmont. Данный подход позволяет клиентам повышать свою эффективность и получать больше урожая с единицы площади, а компании – расти и предлагать новые технологические разработки. Примечательно, что темп роста инноваций компании за последние годы постоянно растет. Новые интеллектуальные панели управления ICON с встроенной функцией удаленного доступа, возможность подключения к панелям управления через сеть Wi-Fi, мониторинг погоды и влажности почвы через систему контроля орошения AgSense, разработка и поставка собственных насосных станций – как с дизельными, так и с электрическими двигателями с частотными регуляторами, принципиально новый мотор-редукторов X-TEC– вот лишь некоторые из разработок, которые были представлены за последние 2 года.

На сегодняшний день по всему миру работает более 250 тысяч дождевальных установок Valley, которые орошают площадь более 12 млн га и это число постоянно увеличивается.

– Насколько сегодня востребованы дождевальные установки и растет ли спрос на них в России?

– В последнее время сельхоз предприятия все больше отдают предпочтение орошению с помощью дождевальных установок. Преимущество данной технологии обусловлено более выгодной стоимостью внедрения орошения на 1 га, так как круговые и фронтальные установки позволяют охватить большую площадь. Погодные условия также вносят свои коррективы – засушливый год и минимальное количество осадков заставляют сельхозпроизводителей задуматься о снижении своих рисков, и они выбирают стратегию орошения. В России для этого есть прекрасные перспективы – наличие водных ресурсов и больших площадей в относительно близкой доступности к источнику воды. Кроме того, еще со временен СССР во многих регионах у нас осталась хорошо развитая оросительная инфраструктура в виде различных каналов и насосных станций. Сегодня они находят все большее применения при реализации проектов по орошению с использованием современных дождевальных установок. Это чрезвычайно благоприятный опыт, когда задействованы существующие мощности, которые дополняются современными технологиями. Орошение способствует не только увеличению объемов выращиваемой продукции, но и повышает ее товарное качество. В долгосрочной перспективе на орошение будет стабильно растущий спрос.

– Как и любой рынок, рынок дождевальных установок постоянно пополняется новыми игроками. Насколько, на ваш взгляд, он сегодня насыщен?

– Технология дождевальных установок зародилась в США, поэтому американские компании занимают лидирующие позиции на данном рынке. Но за последние десятилетия по мере развития различных рынков стали появляться региональные компании, которые также стали заниматься производством дождевальных установок. Компания Valmont внимательно следит за развитием различных рынков – именно поэтому у нас открыты и успешно функционирую заводы по производству дождевальных установок не только в США, но и в Бразилии, Аргентине, ОАЭ, ЮАР и Китае. Присутствие в ключевых регионах позволяет нам эффективно конкурировать по всему миру и занимать лидирующие позиции.

– То есть ваша компания, является одной из ключевых фигур на рынке дождевального оборудования. Но лидирующие позиции требуют постоянной работы в области инноваций. На каких направлениях сегодня сосредоточены ваши разработки?

– Сегодня все разработки можно условно разделить на несколько основных направлений. С одной стороны, это увеличение покрытия орошаемой площади одной дождевальной установкой и создание дополнительных опций для полива различных культур. С другой стороны – обеспечение удаленного доступа, мониторинг и управления работы дождевальными установками.

В рамках первого направления компания Valmont осуществила такие разработки, как технология углового плеча Corner– это дополнительный пролет, который выдвигается в определенной части поля, тем самым охватывая угловые участки и увеличивая степень покрытия круговой дождевальной установки. Это позволяет сельхозпроизводителю добиться охвата почти 95% всего поля.

Другая новая разработка – это скоростной мотор ValleyX-Tec, который позволяет обеспечить высокую скорость движения дождевальной установки по сравнению с существующими аналогами. Например, время прохода 1 круга для дождевальной установки из 7 пролетов сокращается до 4 часов. Это может быть интересно для сельхозпредприятий, которые выращивают овощные культуры под орошением – например, морковь, лук, картофель. Технология позволяет осуществлять ранние поливы минимальным объемом воды за счет быстрого прохождения одного круга, чтобы на этапе появления всходов не повредить культуру и не создать уплотнение поверхностного слоя почвы. Также данная технология может применятся для охлаждения поверхности и листового аппарата при очень высокой температуре в южных регионах. Быстрая скорость также удобна при внесении жидких удобрений через дождевальную установку.

Фото 1. Круговая дождевальная установка Valley и панель управления ICON10 с 10 дюймовым сенсорным экраном, модулем удаленного доступа и Wi-Fi подключением.

Другое направление – удаленный доступ и управление. Новая линейка панелей управления ICON (фото 1) предусматривает наличие модуля удаленного доступа, который позволяет контролировать работу дождевальной установки Valley независимо от того, где вы находитесь. Безусловно, это создает дополнительные преимущества для хозяйства, так как работу дождевальной установки можно отслеживать в режиме реального времени. Оператор имеет возможность мгновенно отреагировать на любые изменения в работе дождевальной установки, а также удаленно осуществить ее запуск или изменение любых параметров. Дополнительно хозяйство может осуществлять мониторинг реального состояния влаги в почве и погодных условий с помощь прибора AquaTrac (фото 2), тем самым контролировать своевременность орошения. Данные сервис очень удобен, так как в одной программе можно наблюдать как за работой дождевальной установки, так и за состоянием влажности почвы, получая соответствующие уведомления. Такие интеллектуальные системы уже работают в России на полях Липецкой, Брянской, Тамбовской и Нижегородской областей.

Фото 2. Интерфейс прибора AquaTrac, где отображается влажность почвы на различной глубине для точного контроля полива.



– Как выбрать дождевальную установку? На что вообще нужно обращать внимание?

– Реализация оросительного проекта – это сложная работа, которая включает в себя не только выбор надежной дождевальной установки, но и проектирование инфраструктуры, подбор насосных станций, монтаж оборудования и обучение персонала хозяйства для правильной эксплуатации. Сегодня компания Valley Irrigation осуществляет реализацию проектов по орошению любого уровня сложности. Команда наших инженеров осуществлять гидравлический расчет трубопровода и необходимо мощности насосной станции. Другой отдел под названием Valley Water Management (фото 3) подберет для хозяйства требуемую насосную станцию – дизельную или электрическую, с бустерным насосом или без него, с нужной всасывающей линией. Также будет подобрано необходимое управление для удаленного доступа с учетом количества дождевальных установок Valley. Для небольших проектов мы сможем предложить решения облачного типа с подключение через систему AgSense, для крупных проектов – более комплексный уровень автоматизации с помощью Базовой Станции.

Таким образом, важно не только выбрать надежное оборудование, но и правильно спроектировать всю оросительную систему, чтобы в дальнейшем сельхозпроизводителю было просто ее эксплуатировать и у него при этом не возникло высоких операционных расходов из-за неправильного расчета трубопровода или некорректно выбранных насосов.

Фото 3. Дизельная насосная стация Valley Water Management

– В завершении хотелось бы коснуться вопроса срока службы установок, и сервиса. Насколько высок износ и как быстро можно провести ремонт?

– При правильной эксплуатации дождевальные установки Valley работают на полях 25-30 лет. Valley Irrigation уже достаточно давно присутствует на рынке России – поставки установок осуществлялись еще во времена Советского Союза. Эти установки до сих пор работают в некоторых хозяйствах. Конструкция дождевальных установок Valley достаточно надежна, что подтверждено многочисленными испытаниями. Безусловно, в установках присутствуют быстроизнашиваемые запчасти – гибкие соединения между пролетами, шланги, дождеватели и регуляторы давления, которые через 3-4 годы начинают выходить из строя и требуют постепенной замены. Но в процентном соотношении от общей стоимости дождевальной установки доля данных компонентов – несколько процентов, поэтому и расходы на содержание сравнительно невелики.

На территории России Valley Irrigation имеет развернутую дилерскую сеть, куда входят крупные компании – АСТ, Технодом, Кузница, Юпитер-9, Агроцентр и АгроТрейд. Каждый из наших дилеров имеет обученных сотрудников, которые занимаются подготовкой оросительных проектов. Сервисные инженеры дилеров имеют многолетний опыт монтажа и обслуживания дождевальных установок. Также на базе дилеров сформированы склады запасных частей, которые насчитывают сотни позиций. Данные склады постоянно пополняются с учетом количества и спецификаций дождевальных установок Valley, число который в России с каждым годом растет. Соответственно, чтобы нам более оперативно и своевременно реагировать на запросы клиентов мы должны постоянно пополнять наш склад запасных частей.

– Спасибо, Максим! Орошение – неизменное слагаемое успеха в борьбе за хороший урожай, и безусловно, качественные и современные решения в этой области всегда будут привлекать интерес аграриев.



Смотрите также

Система полива полей | Система орошения полей

Часто ли мы задумываемся над фразами — «полив полей» или «орошение полей». Проносясь по трассам мимо созревающих полей пшеницы, гречихи, овса довольно часто можно увидеть веера сверкающих на солнце брызг воды от оросительных установок. В каких то местах на полях ничего не говорит о поливе, но палящее солнце и яркие, насыщенные цвета растущих культур наводят на мысль о том, что полив все же присутствует. В статье разберемся в системах полива и их назначении.

Хотите приобрести систему полива полей или просто нужна консультация? Звоните, будем рады Вам помочь!
☎ +38 (095) 773 09 53; ☎ +38 (044) 360 30 23

Дождевальный агрополив

Оросительные системы делятся по назначению. Что требуется поливать? Одно дело, когда речь идет о поливе больших сельскохозяйственных полей и совсем другое дело, когда говорят об орошении садового участка.

Большие площади требуют серьезных решений, систем полива полей, стационарных или поливных. Важную роль здесь играет, как посажены культуры. Для сплошной посевов лучшим выбором будет стационарный полив. Растения посаженные гнездовым способом орошают передвижными машинами. Пример сплошной посадки — выращивание рулонного газона, гнездовым способом выращиваются многие сельскохозяйственные культуры — кукуруза, свекла, хлопок.

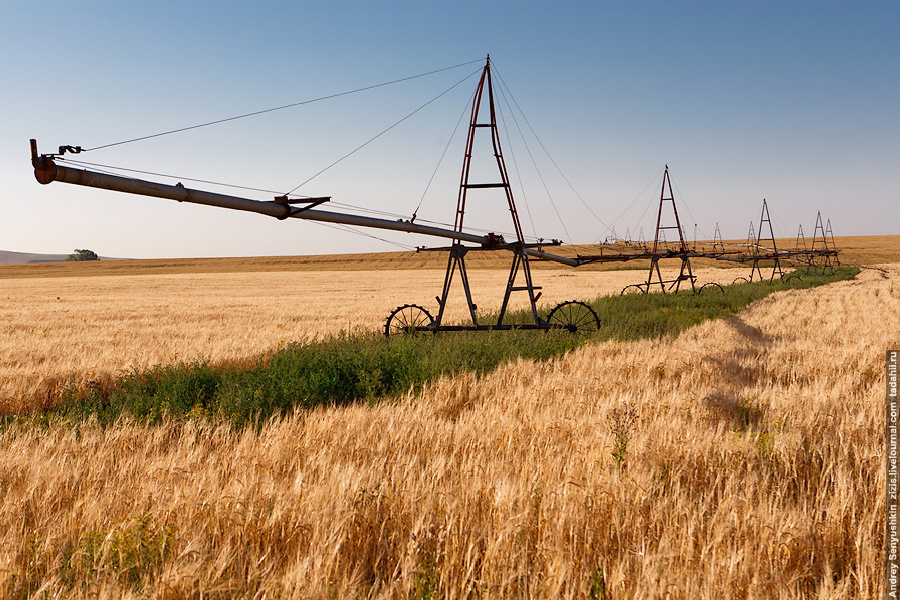

Дождевальные машины бывают круговыми и линейными. В первом случае полив происходит по кругу в движении вокруг опорной башни. Она же служит источником водяного снабжения. Башня не перемещается, система стационарная. Второй вариант, когда опорную точку передвигают по позициям, в этом случае — система передвижная. Подобные установки охватывают сравнительно большие площади орошения. Могут покрывать, как круговые пространства, так и работать по секторам.

Линейные машины дождевального полива предназначены для прямолинейного движения. Могут перемещаться самостоятельно. Используются на прямоугольных полях. Имеют сборную трубную конструкцию. Подходят для дождевания полей больших площадей.

Машины дождевального полива оснащаются насосными станциями и системой автоматизации. Насосы обеспечивают избыточное давление в системе полива полей. Мощность выбирается в зависимости от размеров орошаемых площадей. Системы автоматизации максимально исключают из процесса участие человека.

Спринклерные оросительные установки несколько отличаются от обычных дождевальных машин. Принцип орошение здесь тот же — дождевой. Для распыления воды применяются водяные пушки. Вода выбрасывается импульсно под большим давлением, вследствие чего поток распыляется на больших площадях (до 60 м в радиусе). Пушки для полива могут использоваться совместно с традиционными системами полива. Используются в садоводстве, овощеводстве и виноградарстве. Водная пушка — один из самых перспективных и экономичных способов полива.

Внедрение систем орошения полей требует серьезного подхода. Проектирование, подготовка смет и правильная инсталляция — вот шаги, которые в будущем позволят собирать хорошие урожаи и радоваться надежной работе системы полива полей.

Капельный полив

Мечта садовника — капельный полив. Один раз положив вдоль грядок, кустарников и деревьев трубы на весь сезон можно забыть о поливе загородного участка. Более того, нет необходимости раз в несколько дней приезжать и поливать каждое растение. Автоматика настраивается таким образом, что полив можно включать по часам, по желанию, утром или вечером. Преимущество кабельного полива, что он подает капельки воды точечно, прямо к корням растений. Культуры могут снабжаться водой круглые сутки.

Системы капельного полива различаются. Системы собираются на основе капельного шланга, ленты и когда на каждое растение подается своя капельница. Система капельно полива проста в сборке и разворачивается самостоятельно. Основное правильно ее скомплектовать под нужды владельца загородного участка.

Передвижные дождеватели для орошения спортивных площадок

Компания Smith Irrigation Equipment уже 50 лет является «Золотым стандартом» для передвижных оросительных дождевателей.
Поставка наиболее эффективных, простых в использовании и экономичных переносных спринклерных систем для спортивных площадок. Звонок или электронное письмо в Smith Irrigation Equipment решит проблему полива на ваших полях.

ЗВОНИТЕ: 877-488-3270 БЕСПЛАТНО ИЛИ ПО ЭЛЕКТРОННОЙ ПОЧТЕ SMITHIRR @ RURALTEL. НЕТТО




Портативные выдвижные дождеватели с подвижным барабаном от Smith Irrigation Equipment подходят для орошения всех типов спортивных площадок, включая футбольные поля, футбольные поля, поля для игры в софтбол, бейсбольные поля, поля для лакросса и спортивные комплексы, включая школьные площадки и зоны отдыха. земли и поля. Наши оросительные системы являются наиболее эффективными, экономичными, простыми в использовании и не требующими особого обслуживания спринклерными системами.Спринклеры для полива с выдвижным барабаном универсальны и адаптируются к различным источникам воды, полевым условиям и / или нескольким полям. Представьте себе возможность настроить ирригационную систему на применение точной желаемой глубины воды, оставив ее для орошения поля и вернувшись после того, как она закончит хранить ее или переместить без оборудования для обслуживания поверхности поля. Близко к удобству наземной системы за небольшую часть стоимости и дополнительной возможности орошения нескольких полей. Результат – меньшая стоимость и большая производительность, стоящая цель для любого управляющего территорией и чрезвычайно популярная для школьных и спортивных площадок, полей для гольфа и парков, позволяющая контролировать расходы и поддерживать здоровый газон.

ЗВОНИТЕ НАМ БЕСПЛАТНО ПО ТЕЛЕФОНУ 1-877-488-3270 СЕГОДНЯ.

ВОПРОСЫ? «ЗВОНИТЕ 877-488-3270 БЕСПЛАТНО!»



На главную | О нас | Контактная информация | Подножки арены | Модели | Заказы | Новости | сточные воды | Спортивные поля, поля для поло, футбольные поля, футбольные поля, поля для гольфа, парки и т. Д.| Кладбища | Бустерные насосы | Территории и парки | Dust Control
Спринклерные стойки | Орошение пастбищ | Шланг | Подержанные ирригационные системы | Экспорт водяных катушек | Поля для поло | Охлаждение искусственного газона | Цены | Видео | Спринклеры | Ссылки на сайт | Брошюры | Услуга

Орошение спортивных полей – Wolf Creek – Орошение оптом | Пейзаж | Освещение | Дренаж | Пруды | Гольф | Системы газона | Тренировки

Если вы не профессиональная спортивная команда, у тех, кто занимается поливом спортивных полей, всегда ограничен бюджет. Тем не менее, есть варианты, которые помогут растянуть ограниченный бюджет и выполнить работу по ирригации.

Первый шаг – составить план! Знайте, куда вам нужно добраться, а затем покупайте оборудование. В противном случае инвестиции часто теряются. Давайте рассмотрим варианты, начиная с наименьшей стоимости.

Сплошной комплект

Спринклеры представляют собой спринклеры, перемещаемые вручную. Часто ударные разбрызгиватели устанавливаются на штатив или шланг.

Может быть недорого. Обеспечивают высокую степень гибкости и мобильности.Но требуют больших затрат труда и времени. Проблема со временем может быть проблемой во время продолжительных периодов засухи. Пользователи, использующие орошение спортивных полей, не могут удовлетворить потребности в орошении.

Подача воды: Подача воды со скоростью не менее 7 галлонов в минуту позволяет работать большему количеству спринклеров одновременно.

Давление: Минимум 45 фунтов на квадратный дюйм, но от 60 до 75 фунтов на квадратный дюйм позволяет более широкий выбор спринклеров и расстояний между ними. Часто требуется небольшой подкачивающий насос для достижения приемлемого рабочего давления.

Магистральная труба: минимум 1 дюйм для 2 спринклеров. При установке трубы установите не менее 2 дюймов на случай, если в дальнейшем вы сможете использовать ирригационные машины или в наземных системах.

Стоимость : Может быть дешево. От 500 до 2000 долларов в зависимости от того, сколько труб, шлангов или требуется ли насос.

Малые системы передвижения

По сути, как спринклерный спринклер, но установленный на небольшом передвижном агрегате. Уменьшает трудозатраты на установку и перемещение. Меньше трудозатрат, небольшие дополнительные затраты.

Агрегат

следует за проводом и тащит за собой шланг. Потребуется 3 пробега, чтобы сделать футбольное поле. Каждый запуск займет около 3-4 часов.

Водоснабжение: Минимум 13 галлонов в минуту. Спринклеру большего размера может потребоваться до 25 галлонов в минуту.

Давление: План на минимум 65 фунтов на кв. Дюйм. Предлагаю 75 фунтов на квадратный дюйм. Вероятно, это означает, что нужен небольшой подкачивающий насос.

Магистральная труба: Труба минимум 1 ¼ ”. Опять же, предложите установить 2 дюйма для будущих нужд. Используйте шланг диаметром 1 дюйм для подачи блока от клапана с быстроразъемной муфтой на магистрали.

Стоимость: 2000 долларов США, плюс вспомогательные трубопроводы и шланг.

Большие путешественники

Барабан с намотанной на него трубой ПНД. Спринклер устанавливается на салазках или тележке. Сани вытаскивают с помощью небольшого трактора или хозяйственной тележки. Барабан вращается и наматывает трубу при орошении. Ссылка на Бауэра.

Воду лучше всего доставлять по подземной магистрали к гидранту. Шланг (от 1 ½ до 2 дюймов) подает воду к месту передвижения. Подкачивающие насосы могут иметь бензиновый привод и устанавливаться на ходовой части.

Спринклеры большего размера могут использоваться для покрытия большей площади за один проход, чем небольшие подвижные агрегаты. Может сделать футбольное поле за 2 захода. Подобно сплошному набору или маленьким путешественникам, юниты можно транспортировать на другие поля и участки.

Водоснабжение: минимум 15 галлонов в минуту. Идеально от 25 до 30 галлонов в минуту.

Давление: Давление приводит в движение втягивание барабана и спринклер. Для нормальной работы потребуется минимум 75 фунтов на квадратный дюйм. Подкачивающие насосы, обычно устанавливаемые на источнике воды или бензине, приводимом в действие путевым устройством.

Магистральная труба: труба минимум 2 дюйма. Многие пользователи будут запускать 2-3 устройства одновременно. На рис. 3 “основные линии, если это так.

Стоимость: Около 7000 долларов для небольших блоков (подходит для большинства спортивных площадок) до 16000 долларов для больших. Плюс трубопроводы и насосы по мере необходимости.

в наземных системах

Самая высокая стоимость, но минимум трудозатрат. В наземных системах не транспортабельные, на каждом поле будет своя система. Ссылка на Rain Bird.

Может быть в высокой степени автоматизирован.Системы заблаговременного управления планируют полив в зависимости от погодных условий на участке, и их можно дистанционно контролировать и управлять. Очень мало времени и требуется наименьшее количество воды.

Схема спринклера

должна быть спроектирована таким образом, чтобы покрывать участки с высокой нагрузкой отдельно от зон с низкой нагрузкой. Спринклеры специально предназначены для спортивного покрытия. Позволяет устанавливать на уровне ниже дернины с резиновыми крышками, чтобы избежать помех игре и травмам игрока.

Все компоненты, кроме устройств управления, находятся под землей.Хорошо установленные системы практически незаметны.

Подача воды: Обычно рассчитывается примерно на 55 галлонов в минуту на поле.

Давление: Спринклеры для спортивного газона лучше всего работают при давлении около 75 фунтов на квадратный дюйм. Системы должны иметь давление 85 фунтов на квадратный дюйм или немного больше, чтобы покрыть потери давления в трубопроводной сети. Практически всегда требуется подкачивающий насос.

Магистральный трубопровод: Магистральный трубопровод 2 дюйма достаточен для одного месторождения. Если несколько месторождений обслуживаются и одновременно эксплуатируются магистралью, потребуются большие трубы и водоснабжение.

Стоимость: В зависимости от типа поля и макета, от 9000 до 15000 долларов за поле. Насосы и водоснабжение могут увеличить эту стоимость.

Sub-Surface Micro

Линия эмиттера с регулируемым давлением устанавливается в корневой зоне дерна через каждые 18–24 дюйма. Новый способ орошения спортивного газона, с которым экспериментируют по всей стране. Ссылка на NetaFim.

Большинство пользователей и многие специалисты по орошению еще не осознали эту концепцию, но промоутеры говорят, что пока результаты были хорошими. Рядом с нами находится месторождение в Индианаполисе, которое эксплуатируется уже около 4 лет. Что-то, на что стоит обратить внимание в будущем.

Как уже упоминалось, чтобы не тратить деньги на брошенное оборудование, имейте план. Пользователи обычно начинают концепцию и добавляют к ней в течение нескольких лет, чтобы сократить капитальные затраты в конкретный год. Вам просто нужно знать, где вы хотите оказаться.

Водоснабжение – обычное дело для полива спортивных площадок. Нам нужен хороший поток для быстрого орошения большой площади.Пример; Чтобы нанести 1/2 дюйма воды на акр, потребуется 4 часа для 2-дюймовой магистрали или 14 часов для 1-дюймовой магистрали. Нам всегда нужен источник воды большего размера, чем обычно имеется!

ГЛАВА 5. ДЫВАТЕЛЬНЫЙ ПОЛИВ

ГЛАВА 5. ДВИЖАТЕЛЬНЫЙ ПОЛИВ

5.1 Когда использовать дождеватель Орошение
5.2 Схема спринклерной системы
5.3 Рабочий спринклер Системы

5. 1.1 Подходящие культуры
5.1.2 Подходящие склоны
5.1.3 Подходящие почвы
5.1.4 Подходящий полив вода

Дождевание – это метод применения поливной воды, аналогичный к естественным осадкам. Вода обычно распределяется по системе труб. путем накачки. Затем он разбрызгивается в воздух через спринклеры, так что он ломается. вверх в маленькие капли воды, которые падают на землю. Система подачи насоса, спринклеры и условия эксплуатации должны быть спроектированы так, чтобы обеспечить единообразное нанесение. воды.

5.1.1 Подходящие культуры

Дождевание подходит для большинства пропашных, полевых и древесных культур, а воду можно распылять над или под растительным покровом. Однако большие дождеватели не рекомендуются для орошения деликатных культур, таких как салат, потому что большие капли воды, производимые дождевателями, могут повредить урожай.

5.1.2 Подходящие уклоны

Дождеватель

можно адаптировать к любому обрабатываемому склону, будь то равномерный или холмистый. Боковые трубы, подающие воду к оросителям, по возможности всегда следует прокладывать по контуру земли.Это сведет к минимуму перепады давления в дождевателях и обеспечит равномерный полив.

5.1.3 Подходящие почвы

Дождеватели

лучше всего подходят для песчаных почв с высокой степенью инфильтрации, хотя их можно адаптировать к большинству почв. Средняя норма внесения спринклеров (в мм / час) всегда выбирается меньше, чем базовая скорость инфильтрации почвы (см. Приложение 2), чтобы можно было избежать образования поверхностных скоплений и стока.

Спринклеры не подходят для почв, которые легко образуют корку.Если дождевание – единственный доступный метод, следует использовать легкие мелкие спреи. Следует избегать использования более крупных спринклеров, производящих более крупные капли воды.

5.1.4 Подходящая вода для полива

Хорошая чистая подача воды, без взвешенных отложений, необходима, чтобы избежать проблем, связанных с закупоркой форсунок дождевателя и порчей урожая из-за его засыпки.

Типичная оросительная система дождеванием состоит из следующих компонентов:

Насосный агрегат
Магистральный, а иногда и вспомогательный
Боковые части
Спринклеры

На рис. 53 на переднем плане показана магистраль, к которой подсоединены отводы с разбрызгивателями.

Насосный агрегат обычно представляет собой центробежный насос, который забирает воду из источника и обеспечивает соответствующее давление для подачи в систему трубопроводов.

Рисунок 53 Пример схемы спринклерной оросительной системы

Рис. 54 Спринклерная система с ручным перемещением с использованием двух боковых сторон (боковые стороны 1 и 2 в положении 1)

Рис. 54 Спринклерная система с ручным перемещением, использующая два боковых патрубка (боковые стороны 1 и 2 в положении 2)

Магистральный трубопровод и вспомогательный трубопровод – это трубы, по которым вода подается от насоса к боковым трубам. В некоторых случаях эти трубопроводы являются постоянными и проложены на поверхности почвы или заглублены под землю. В других случаях они временные, и их можно перемещать с поля на поле. Основные используемые материалы труб включают асбестоцемент, пластик или алюминиевый сплав.

Отводы подают воду из магистральных или вспомогательных трубопроводов к спринклерам. Они могут быть постоянными, но чаще они переносные и изготовлены из алюминиевого сплава или пластика, поэтому их можно легко перемещать.

Наиболее распространенный тип компоновки спринклерной системы показан на Рисунке 54.Он состоит из системы легких алюминиевых или пластиковых труб, которые перемещаются вручную. Ротационные оросители обычно расположены на расстоянии 9-24 м друг от друга по боковой стороне, которая обычно составляет 5-12,5 см в диаметре. Это сделано для того, чтобы его можно было легко носить с собой. Боковая труба находится в поле до завершения полива. Затем насос выключается, а боковая часть отсоединяется от магистрали и перемещается в следующее место (Рисунок 55). Его снова собирают и подключают к магистрали, и орошение начинается снова.Боковую часть можно перемещать от одного до четырех раз в день. Его постепенно перемещают по полю, пока все поле не будет орошено. Это самая простая из всех систем. Некоторые используют более одного бокового ствола для орошения больших площадей (см. Рисунок 54).

Рисунок 55 Боковое перемещение

Распространенной проблемой спринклерного орошения является большая рабочая сила, необходимая для перемещения труб и спринклеров по полю (Рисунок 55). В некоторых местах такой труд может быть недоступен, а также может быть дорогостоящим.Для решения этой проблемы было разработано множество мобильных систем, таких как дождеватель для шлангового барабана и центральный шарнир.

Однако эти системы выходят за рамки этого введения в спринклерные системы. Пример такой сложной системы показан на рисунке 56.

Рисунок 56 Пример сложной спринклерной оросительной системы

Еще одна система, не требующая большого труда, – это спринклерная система с протягивающимся шлангом. Основная и боковые стороны – это заглубленные трубы из ПВХ: одна боковая часть перекрывает три позиции.Например, в спринклерной системе, показанной на Рисунке 53, потребуются только четыре заглубленных боковых ствола в положениях 2 и 5. Спринклеры на стояках, переносимых салазками, прикреплены к боковым стволам через шланги (аналогично садовым дождевателям). Из одного положения в другое нужно перемещать только салазку с разбрызгивателем, что является несложной задачей.

5.3.1 Схемы смачивания
5.3.2 Норма внесения
5.3.3 Размер капель дождевателя

Основная задача спринклерной системы – равномерное распределение воды по можно залить водой прикорневую зону урожая.

5.3.1 Схемы смачивания

Картина смачивания от одного роторного дождевателя не очень однородна (Рисунок 57). Обычно смачиваемая область имеет круглую форму (см. Вид сверху). Самое сильное смачивание находится рядом с разбрызгивателем (см. Вид сбоку). Для обеспечения однородности несколько спринклеров должны работать близко друг к другу, чтобы их рисунки перекрывали друг друга (Рисунок 58). Для хорошей однородности перекрытие должно составлять не менее 65% диаметра смачиваемого материала. Это определяет максимальное расстояние между дождевателями.

Рисунок 57 Схема увлажнения для одиночного оросителя (ВИД Сверху)

Рис. 57 Схема увлажнения для одного спринклера (ВИД СТОРОНЫ)

Рис. 58 Схема увлажнения для нескольких разбрызгивателей (ВИД Сверху)

Рисунок 58 Схемы смачивания для нескольких спринклеров (ВИД БОКОВОЙ)

На однородность спринклерных систем может влиять ветер и давление воды.

Распылитель из спринклеров легко обдувается даже легким ветерком, что может серьезно ухудшить однородность. Чтобы уменьшить влияние ветра, разбрызгиватели можно расположить ближе друг к другу.

Спринклеры будут работать нормально только при правильном рабочем давлении, рекомендованном производителем. Если давление выше или ниже этого, это повлияет на распределение. Наиболее частая проблема – слишком низкое давление. Это происходит при износе насосов и труб.Увеличивается трение, и поэтому давление в спринклерной системе снижается. В результате струя воды не распадается, и вся вода имеет тенденцию падать в одной области по направлению к внешней стороне смоченного круга. Если давление слишком высокое, распределение также будет плохим. Образуется мелкая струя, которая падает рядом с разбрызгивателем.

5.3.2 Норма внесения

Это средняя скорость орошения посевов водой, измеряемая в мм / час. Норма внесения зависит от размера форсунок дождевателей, рабочего давления и расстояния между дождевателями.При выборе спринклерной системы важно убедиться, что средняя норма внесения меньше базовой скорости инфильтрации почвы (см. Приложение 2). Таким образом, вся внесенная вода будет легко впитываться почвой и стекания не должно быть.

5.3.3 Размер капли дождевателя

При разбрызгивании воды из разбрызгивателя она разбивается на мелкие капли размером от 0,5 до 4,0 мм. Маленькие капли падают близко к разбрызгивателю, тогда как большие падают ближе к краю смоченного круга.Крупные капли могут повредить нежные культуры и почву, поэтому в таких условиях лучше использовать дождеватели меньшего размера.

Размер капли также зависит от давления и размера сопла. При низком давлении капли, как правило, намного больше, поскольку струя воды не разбивается легко. Поэтому, чтобы избежать повреждения урожая и почвы, используйте форсунки небольшого диаметра, работающие при нормальном рекомендуемом рабочем давлении или выше.

Рисунок 59 Дождевание

(PDF) Оценка однородности полива спринклерным поливом по всему полю

– оценка Nelson R33.Большая часть воды из sprin-

kler попадает в кольцевую зону. И, как видно на рис. 10 для

Nelson R33LP с дорожным ограждением, форма кривой нанесения воды

при низких давлениях аналогична Nelson

R33 с дорожным ограждением при низких давлениях.

Профиль приложения Rainbird Mini Paw / LG-3 –

, показанный на рис. 11. Когда давление в спринклерной системе на

ниже рекомендуемого диапазона, большая часть воды

попадает в область двойного кольцевого кольца, но В области между этими двумя кольцами нет аппликации для воды

(на рисунке они показаны как шипы

).Форма кривой распределения воды

при низком давлении приводит к неудовлетворительному применению унифор-

mity. По мере увеличения давления в оросителе область без воды

, которая находится в средней части радиального стержня

, получает больше воды. Когда давление спринклера

увеличивается до рекомендованного диапазона, самое высокое

Таблица 2 Основная информация для протестированных спринклеров

Тип спринклера Сопло

(мм)

Целевое давление спринклера (кПа) Рекомендуемый диапазон давления

(кПа )

Подступенок

высота

(м)

Nelson R33 4. 8103, 121, 138, 155, 172, 190, 207, 224, 241, 258, 275, 293, 310, 327, 345, 362,

379, 396, 413, 431, 448 (21 разное давление)

276–448 0,65

Nelson R33 с

дорожным охранником

4,8 103,121, 138, 155, 172, 190, 207, 224, 241, 258, 275, 293, 310, 327, 345, 362,

379 , 396, 413, 431, 448 (21 разное давление)

276–448 0,65

Nelson R33LP 4.8 69, 86, 103, 121, 138, 155, 172, 190, 207, 224, 241, 258, 275, 293, 310, 327,

345, 362, 379, 396, 413, 431, 448 (23 различных давления)

172–345 0.65

Nelson R33LP

с дорожным охранником

4.8 69, 86, 103, 121, 138, 155, 172, 190, 207, 224, 241, 258, 275, 293, 310, 327,

345, 362 , 379, 396, 413, 431, 448 (23 различных давления)

172–345 0,65

Rainbird Mini

Paw / LG-3

3,2 69, 86, 103, 121, 138, 155, 172, 190 , 207, 224, 241, 258, 275, 293, 310, 327,

345, 362, 379, 396, 413, 431, 448 (23 различных давления)

172–345 0,20

Фактическое давление для каждого испытание не было точно равно целевому давлению, потому что клапан использовался для регулировки давления вручную в начале каждого испытания

Таблица 3 Стандартное отклонение давления

и скорости потока для

Nelson R33LP

Испытательный поток расход (л / ч) Давление оросителя (кПа)

Среднее SD Целевое Среднее SD

1731 0. 02 69 67 0,26

2 811 0,03 86 84 0,31

3886 0,02 103 102 0,24

4954 0,02 121 119 0,23

5 1020 0,03 138 135 0,39

6 1079 0,01 155 153 0,23

7 1,152 0,01 172 175 0,21

8 1,199 0,01 190 189 0,20

9 1,254 0,01 207207 0,26

10 1,297 0,01 224 223 0,20

11 1,354 0,01 241242 0,22

12 1,390 0,02 258 255 0,25

13 1,438 0,01 276 274 0,22

14 1483 0.01293291 0,23

15 1,524 0,01 310308 0,25

16 1,565 0,01 327 326 0,25

17 1,604 0,02 345 342 0,30

18 1,644 0,01 362 360 0,42

19 1,690 0,02 379 379 0,42

20 1,728 0,02 39 397 0,31

21 1,756 0,01 413 411 0,24

22 1,806 0,02 431431 0,24

23 1824 0,03 448 442 0,25

Irrig Sci (2013) 31: 87–105 93

123

Выбор спринклерной оросительной системы – Публикации

Четыре основных метода полива: дождевание, поверхностный или самотечный, струйный (также называемый капельным) и подповерхностный («субирригация», при котором используются дренажные линии из плитки). В Северной Дакоте более 87 процентов орошаемых земель имеют те или иные дождевальные системы, причем около 85 процентов используют центральную ось.

Если спринклерная система предназначена для новой установки , перед покупкой системы необходимо выполнить две важные задачи. Во-первых, вы должны определить, можно ли орошать различные типы почв на поле. Во-вторых, у вас должен быть легкодоступный источник воды рядом с полем и разрешение на орошение , выданное Водной комиссией штата Северная Дакота на эту воду.Источник воды должен быть достаточного количества и качества для успешного полива. Публикация NDSU Extension AE92 «Планирование полива: контрольный список» предоставляет дополнительную информацию о процессе, необходимом для начала полива.

Спринклер «выбрасывает» воду по воздуху для имитации дождя, в то время как другие три метода полива используют воду непосредственно в почву, либо на поверхности, либо под ней. Спринклерная система может состоять из одного или нескольких дождевателей. Когда используется много спринклеров, они прикрепляются к трубопроводу на заранее определенном расстоянии, чтобы обеспечить равномерное нанесение.

При выборе спринклерной системы необходимо учитывать следующие наиболее важные физические параметры :

  • Форма и размер (сотки) поля
  • Топография поля: есть ли на поле много холмов с крутыми склонами?
  • Количество времени и труда, необходимых для эксплуатации системы в течение вегетационного периода: сколько времени и рабочей силы у вас есть в наличии?

Хотя центральная ось является наиболее распространенной спринклерной системой, она не очень хорошо подходит для полей неправильной формы; длинные узкие поля; и поля, содержащие препятствия (деревья, усадьбы и т. д.)). В этих ситуациях можно более эффективно использовать другие спринклерные системы.

Емкость спринклерной системы

Пропускная способность спринклерной системы – это скорость потока, необходимая для адекватного орошения площади, и выражается в галлонах в минуту на акр (галлонов в минуту / акр). Требуемая мощность оросительной системы зависит от:

  • Пиковая потребность сельскохозяйственных культур в воде в течение вегетационного периода
  • Максимальная эффективная глубина укоренения растений
  • Текстура и инфильтрация почвы
  • Располагаемая влагоудерживающая способность почвы
  • Пропускная способность колодца или колодцев
  • Пропускная способность, разрешенная Государственной водной комиссией

Таблица 1 показывает мощность системы, необходимую для наиболее часто орошаемых культур в Северной Дакоте и обычных структур орошаемых почв.Чтобы использовать эту таблицу, вы должны определить доминирующую структуру почвы на поле и какие культуры будут выращиваться (севооборот), а затем определить соответствующую производительность системы.

Например, если вы планируете трехлетний севооборот картофеля, кукурузы и сои на суглинистом песке, вы можете определить из таблицы 1, что для картофеля требуется 7 галлонов в минуту / акр, кукурузы 5,9 галлона в минуту / акр и сои 6,4 галлона / акр. Выберите производительность системы проектирования для картофеля 7 галлонов в минуту / акр.

Если вы устанавливаете систему с центральным шарниром на площади 130 акров, в идеале вам потребуется около 910 галлонов в минуту (7 x 130).Наиболее распространенными орошаемыми почвами являются суглинистые пески или супеси, требующие расхода около 6 галлонов в минуту / акр для полива в течение всего сезона. Можно использовать меньший расход, но потребуется более интенсивное управление водными ресурсами, особенно в годы с меньшим, чем среднее количество осадков за вегетационный период.

Спринклерная система должна быть спроектирована так, чтобы поливать воду, чтобы не было стока или эрозии. Норма внесения спринклерной системы должна соответствовать норме всасывания наиболее труднопроходимой почвы на поле.Если норма внесения превышает норму забора почвы, вода будет стекать с поля или перемещаться внутри поля, что приводит к чрезмерному или недостаточному поливу участков. Консервативная обработка почвы и обработка пожнивных остатков могут помочь контролировать сток.

Выбор наиболее подходящей спринклерной системы

В этой публикации вы найдете сравнения пяти наиболее распространенных спринклерных систем, используемых в Северной Дакоте. Сравнения основаны на следующих критериях:

  • Квадратное поле площадью 160 акров
  • Колодец глубиной 100 футов недалеко от центра поля
  • Достаточное водоснабжение для любой спринклерной системы
  • Грунты, подходящие для нормы внесения системы

В таблице 2 показаны затраты на развитие орошения с использованием критериев, указанных выше.Указанные затраты являются средними; Фактические затраты для большинства хозяйств будут варьироваться в зависимости от расстояния от источника воды до поля, новой или бывшей в употреблении спринклерной системы, выбранных опций и типа пакета финансирования. Позаботьтесь о том, чтобы генерируемый денежный поток был достаточным для покрытия платежей по инвестициям в ирригацию.

Эта самоходная спринклерная система вращается вокруг центральной точки поворота и требует минимальных трудозатрат среди сравниваемых систем. Он построен с использованием пролета трубы, соединенной с передвижными башнями. Головки дождевателей расположены на заданных расстояниях на каждом пролете по длине центральной оси. От точки поворота каждая спринклерная головка покрывает большую площадь, поэтому диаметр сопла в спринклерах увеличивается по мере удаления от точки поворота.

Многие центральные шарниры устанавливаются с «концевым распылителем», спринклерным устройством большого объема на последней башне, наиболее удаленной от точки поворота. С концевым орудием центральная ось может орошать около 132 акров, а без концевого ружья он может орошать около 125 акров квадратной четверти секции.

Системы с центральным шарниром

могут быть электрическими или масляными и могут выдерживать уклоны до 15 процентов. Шкворни с электроприводом пользуются наибольшей популярностью благодаря гибкости эксплуатации. Центральные шарниры адаптируются к культуре любой высоты и особенно подходят для легких почв. Их можно использовать на тяжелых почвах с низкой степенью инфильтрации, но с ними нужно обращаться более осторожно. Глубокие колесные колеи под башнями могут стать проблемой на некоторых почвах; однако существует ряд методов управления для решения этой проблемы.

Спринклерные агрегаты

доступны для рабочего давления от низкого до высокого (от 25 до 80 фунтов на квадратный дюйм [psi] в точке поворота). Разбрызгиватели могут быть установлены на верхней части пролетной трубы или на опускных трубках, которые помещают их ближе к урожаю.

На большинстве центральных шарниров количество подаваемой воды регулируется скоростью вращения. Недавно стали доступны системы орошения с переменной нормой расхода (VRI). Эти системы позволяют ирригатору контролировать количество воды, подаваемой на отдельные или несколько дождевальных машин по всей длине центральной оси.

Компьютеризированные панели управления на центральных шарнирах позволяют оператору программировать изменения скорости и изменять количество воды, подаваемой в любом месте поля, реверсировать ось и включать вспомогательные насосы в заданное время. Многие центральные шарниры управляются дистанционно со смартфонов и компьютеров через сотовые модемы, спутниковую или радиосвязь.

Образец планировки 160 акров

Центральная ось с угловым креплением

Это специальное приспособление для дождевания на центральной оси, предназначенное для полива угловых участков поля.В зависимости от типа, эти насадки увеличивают площадь орошаемых земель со 145 до 156 акров в квадрате площадью 160 акров.

Наиболее распространенный метод полива в углу предусматривает дополнительный пролет, башню и выступ, прикрепленный к концу основной линии центральной оси. Этот пролет раскачивается по углам. По мере того, как он поворачивается, площадь увеличивается, поэтому разбрызгиватели включаются последовательно.

Если поле прямоугольное, угловой пролет можно расширить с одного или обоих концов, увеличив тем самым площадь орошения со 170 до 185 акров.Путь, по которому идет башня, определяется сигналом от подземного провода или с помощью глобальной системы позиционирования (GPS).

Угловой пролет обычно стоит примерно вдвое меньше, чем остальная часть оси, тем самым увеличивая капитальные затраты на акр на квадрате 160 акров. Дорогостоящие культуры и / или высокая стоимость земли, а также нехватка орошаемых земель необходимы для оправдания дополнительных затрат на более чем стандартную центральную ось.

Образец планировки 160 акров

Линейное перемещение

Система орошения с линейным перемещением (иногда называемым боковым перемещением) построена так же, как и центральная ось; то есть у него есть движущиеся башни и участки трубы, соединяющие башни.Главное отличие в том, что все башни движутся с одинаковой скоростью и в одном направлении.

Вода закачивается в один из концов или в центр. Вода может подаваться по каналу, проходящему по всей длине поля рядом с центром линейного движения или на одном из концов. Более распространенный метод подачи воды – это протащить шланг, который подсоединен к подземной водопроводной трубе через один или несколько гидрантов, по мере того, как линейный шланг движется вниз по полю.

Для увеличения площади и перехода с одной стороны поля на другую некоторые системы линейного перемещения поворачиваются в конце поля.Из-за бокового смещения питание линейного хода электричеством затруднено и требует использования драглайна для горнодобывающей промышленности. Обычно дизельный двигатель с генератором устанавливается на башне главного привода и обеспечивает мощность, необходимую для работы оросительной системы.

Основным преимуществом линейного перемещения является то, что он может орошать прямоугольные поля длиной до мили и шириной до полумили. Общее правило – длина бега должна быть примерно в пять раз больше, чем длина линейного шага.Приведенный ниже вид сверху предназначен для сравнения, потому что линейное поле не будет устанавливаться на квадратном поле площадью 160 акров, за исключением особых обстоятельств. Из-за больших капиталовложений линейные ходы обычно используются для орошения ценных культур, таких как картофель, овощи и газон.

Как и центральные шарниры, линейные перемещения имеют компьютеризированные панели управления, которые позволяют оператору программировать изменения скорости и изменять количество поливаемой воды в любом месте поля. Им также можно управлять удаленно со смартфонов и компьютеров через сотовые модемы, спутниковую или радиосвязь.

Образец планировки 160 акров

Путешествующая большая пушка

Передвижная система большого пистолета использует сопло большой емкости (от 3/4 до 2 дюймов в диаметре) и высокое давление (от 90 до 125 фунтов на квадратный дюйм), чтобы разбрызгивать воду над растением (радиус от 175 до 350 футов) как есть проехал через аллею в поле.

Передвижные большие пушки бывают двух основных конфигураций: с жестким шлангом или с гибким шлангом. В системе жестких шлангов жесткий полиэтиленовый шланг наматывается на катушку, установленную на прицепе.Прицеп закрепляется в конце или в центре поля. Пистолет подключается к концу шланга и тянется к концу поля. Пистолет тянется по полю за счет шланга, намотанного на катушку.

Пистолет с гибкими шлангами устанавливается на четырехколесной тележке. Вода в пистолет подается по гибкому шлангу от основной магистрали. Трос лебедки на тележке тянет тележку по полю. Кабель закрепляется в конце поля. Большинство передвижных систем большого калибра имеют собственный силовой агрегат и тросовую лебедку, установленные непосредственно на машине.Силовой агрегат может быть двигателем внутреннего сгорания или водным приводом.

Особо приспособляемая к разной высоте посевов, переменной скорости движения, полям неправильной формы и пересеченной местности, большая пушка требует умеренных начальных вложений, большего количества труда и более высокого рабочего давления, чем центральные шарниры и линейные перемещения. Одна установка длиной 1320 футов (четверть мили) обычно покрывает от восьми до 10 акров, но доступно множество вариантов, использующих различное количество воды и рабочее давление. Орошаемые пахотные земли приносятся в жертву, потому что ширина аллеи обычно составляет два ряда.Большинство крупногабаритных орудий используются максимум на 80–100 акрах на одно орудие.

Образец планировки 160 акров

Ролик колеса

Система крена колеса (иногда называемая боковым креном), как показано, состоит из бокового вала, обычно длиной четверть мили, установленного на колесах диаметром от 4 до 10 футов, при этом труба действует как ось. Обычные диаметры труб – 4 и 5 дюймов. Каток колеса орошает территорию шириной от 60 до 90 футов. Когда желаемое количество воды было нанесено на эту заданную область, бензиновый двигатель в центре используется для перемещения ролика колеса на следующий набор.

Спринклеры обычно устанавливаются на утяжеленных шарнирных соединениях, так что независимо от того, где остановлено катание колеса, разбрызгиватели всегда будут располагаться правой стороной вверх. Этот тип системы не рекомендуется для уклонов более 5 процентов и должен использоваться в основном на ровной поверхности. Когда колесные катки не используются, они могут быть повреждены сильным ветром.

Системы колесных валков

также адаптированы только для низкорослых культур и имеют средние трудозатраты, умеренные начальные вложения, среднее рабочее давление (50 фунтов на квадратный дюйм на входе) и, как правило, прямоугольные поля.Каждый отвод может орошать не более 40 акров. Каток колеса лучше приспособлен к более тяжелым почвам, чем система непрерывного движения.

Для перемещения этой системы с поля на поле без разборки необходимо приобрести специальные колеса. Один из вариантов системы крена колес имеет следы с тремя дополнительными дождевателями на расстоянии 60 футов. Это уменьшает количество наборов, необходимых для орошения определенного поля.

Лучший дождеватель для больших площадей Обзоры 2019

Ваш газон нуждается в нежном заботливом уходе, но больше всего ему нужны вода и солнце.Вы не можете управлять матерью-природой, поэтому вы не можете просто позволить погоде кормить вашу траву. А когда у вас обширный газон, вам понадобится лучший дождеватель для больших площадей.

Зайдите в строительный магазин, супермаркет или пройдите по Интернету, и вас непременно захлестнет масса вариантов. С чего начать? Какой тип подойдет для вашего газона? Вам нужен конкретный дождеватель для того типа травы, который у вас есть?

Прежде чем сдаться, подавленный и просто потянувшись за шлангом и насадкой, прочтите это руководство.Здесь вы узнаете, какие типы дождевателей лучше всего подходят для самых больших дворов, какие из них являются наиболее долговечными, а какие – просто лучшим дождевателем для больших площадей.

Backyard Boss Лучшие 5 дождевателей для газонов для больших площадей в 2021 году

Почему нам можно доверять

Мы, команда Backyard Boss, любим электроинструменты и автоматизацию работы почти так же сильно, как и наши сады. Мы гордимся своими пышными зелеными лужайками, но не любим поливать вручную. После инвестиций в удобрения для газонов мы оснастили наши собственные газоны дождевателями и контроллерами для полива с Wi-Fi.

Если у вас есть такая система, вы никогда не сможете вернуться назад, потому что это на одну рутину меньше, о чем нужно беспокоиться. Более того, вы можете уехать на выходные или в отпуск на неделю, не пересыхая тем временем в саду. Поэтому обязательно соедините ваш разбрызгиватель газона с контроллером, но сначала давайте посмотрим на разбрызгиватели.

Лучший колеблющийся дождеватель для газонов

    Если вы ищете колеблющийся дождеватель, который регулируется и покрывает большую площадь, это может быть хорошим выбором для вас.

Один из лучших способов полить большую лужайку необычной формы – использовать колеблющийся дождеватель, подобный этому от Melnor. Осциллирующий дождеватель для газонов Melnor XT с регулировкой ширины и диапазона отлично справляется с подачей воды во все углы вашего двора, без необходимости перемещать дождеватель каждый час. Вы можете регулировать поток воды и ширину, что означает, что вы сможете поливать только траву, а не тротуар или подъездную дорожку.

Это спринклерная головка, подключаемая к шлангу, поэтому вам не придется беспокоиться об установке системы орошения.И это доступно, если учесть пожизненную гарантию, которую он предлагает. Хорошо, что у него есть эта гарантия, так как было несколько сообщений о негерметичных разъемах, и, похоже, он легко ломается. С учетом всего сказанного, это также спринклерный ороситель, который поливает более эффективно, чем многие другие типы.
