Прижимное устройство для строгального станка — Деревоперерабатывающий завод Династия Древ

Почти во всех деревообрабатывающих станках прижимное устройство предусмотрено в заводской сборке. Если данное устройство отсутствует на вашем станке, то эту ситуацию можно исправить своими руками. Давайте рассмотрим, каким способом можно модифицировать механизм ради удобства и качества работы. http://www. stankograd. com/

Виды деревообрабатывающий строгальных станков

Чтобы сколотить прижимное устройство с правильной конструкцией, нужно разобраться, для какого вида станка мы его будем делать. Самый распространенный деревообрабатывающий станок являет из себя цилиндрическую ножевую головку, приводимую в движение силовой установкой. В таком механизме предусмотрена регулировка глубины обтачивания заготовки. Подобный станок, кстати, тоже реально смастерить своими руками. Кроме него различаются следующие виды станков:

Рейсмусовые станки, которые имеют одну режущую головку

Циклевальные. Обычно используются для создания мебели.

Двухгранные станки

Трехгранные станки

Четырехгранные станки, которые дают максимальную эффективность и скорость

Устройства, имеющие несколько ножей.

Практически все современные станки выпускаются сразу с прижимным устройством. Широкий выбор представлен на сайте. Однако старым станкам необходима модификация.

Функция прижимных устройств

Может показаться, что единственная полезная функция, выполняемая прижимным устройством – это удержание заготовки на станке. Однако, данная модификация имеет ряд других немаловажных функция. Разработка устройства своими руками позволяет выполнять более плавную регулировку, что дает ему еще больше преимуществ. К таким преимуществам можно отнести:

Качественная обработка, не зависящая от длины устройства

Возможность более плавно регулировать уровень фиксации, путем равноценного давления

Сохранность деревянной поверхности от элементов оборудования

Все качества отвечают нормам безопасной эксплуатации устройства

Перед тем как приступить к разработке собственного прижимного устройства, лучше ознакомится с заводскими моделями, для того, чтобы правильно оценить необходимость подручных материалов. Если вы работаете на фуговальном станке, то лучше вам не устанавливать прижимное устройство. Данная модификация, в таком случае, может навредить качеству обработки.

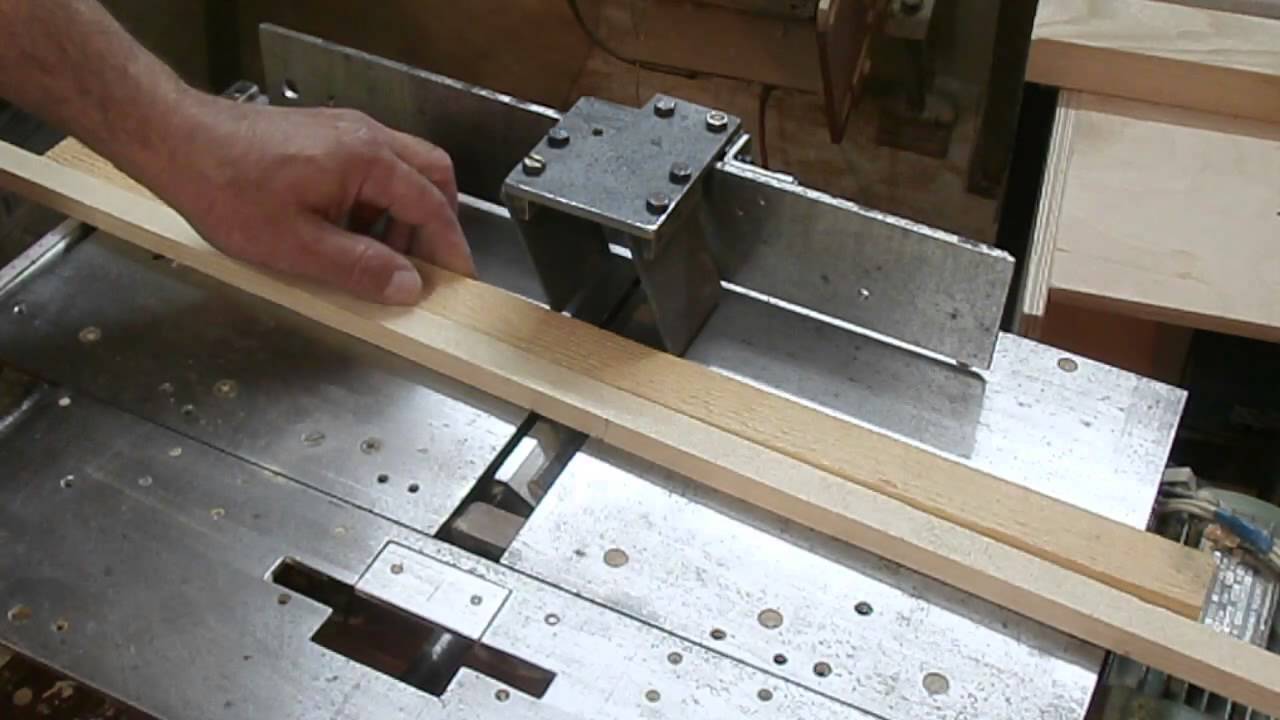

Теперь давайте рассмотрим два варианта прижимного устройства, которое можно сделать своими руками из подручных материалов.

Первый вариант

В качестве основы прижимного устройства чаще используют детали старой стиральной машины. Это касается выжимного валика. Рама устройства представляет собой два П-образных опоры, соединенные между собой. Профили не следует фиксировать. Они должны свободно передвигаться. Регулировочная ручка червячной передачи должна соединяться с фиксирующей планкой. Можно установить пружины, которые добавят амортизации.

Второй вариант

Альтернативой прижимного устройства первого варианта, можно сделать модификацию самого станка. Для этого по бокам станины монтируются две рейки. Фиксирующая ось проходит через два подшипника, установленных в основной рабочий вал.

Применение прижимного устройство позволит значительно увеличить производительность труда. Не стоит пытаться смастерить подобное устройство, если вы не имеете опыта в сфере работы со станками, поскольку разработка требует привыкшей руки мастера. Если вы регулярно работаете на деревообрабатывающем станке, что такая модификация точно для вас, ведь она сделает вашу работу более продуктивной.

размещено в: Как сделать прижимное устройство к деревообрабатывающему станку ⋅ Помечено: машины, мебель, оборудование, устройства

Быстрые самодельные зажимы — маленькие и большие [с видео]

В этом посте я делюсь своей любимой конструкцией самодельных зажимов. Их можно сделать очень большими или очень маленькими в соответствии с вашими потребностями.
Далее мы также включаем короткий видеофрагмент из нашей последней серии, где я подробно объясняю, как работают зажимы.

Я только что сидел и смотрел на дно пустого чайника.
И я задумался. Не могу вспомнить, когда в последний раз что-то покупал. Я не имею в виду счет или что-то в этом роде, просто то, что я действительно хотел. Возможно, это были излишки ботинок, я думаю, они стоили 20 фунтов.

Это не потому, что я не ценю ценность или я тайтовый. Если честно, то скорее наоборот. Я действительно могу оценить изделия ручной работы и их стоимость. И если есть что-то, что мне действительно нужно или нужно, я с удовольствием потрачу. Обычно я из тех, кто «купи хорошо, купи правильно и сделай это один раз».

Дело в том, что мне не нравится иметь много вещей.
А может быть, этот «старичок» присаживается ко мне чуть раньше.

Так или иначе, я снова наполнил чайник, так что проблема решена.

Это все, что нужно сказать о том, что когда дело доходит до быстрого удовольствия от покупки чего-то нового, одна вещь, которая никогда даже не попадет в список, — это зажим.
Они довольно дорогие и обычно их нужно много.
Держу пари, я мог бы предоставить кому-нибудь полный стартовый набор хороших ручных инструментов по цене полного набора зажимов.
И я гарантирую, что даже с зажимами следующая работа, которую вы начнете, не будет достаточно длинной. На самом деле, вы могли бы построить целый чертов верстак с дорогими деревянными тисками по цене набора зажимов.
Но дело не в цене. Скорее они просто тупые.

И именно поэтому у меня самый дрянной набор зажимов, который вы, вероятно, найдете в любой профессиональной мастерской.

Я хотел показать вам один из многих моих способов обхода отсутствия хороших зажимов.

Это действительно отличная конструкция зажима, которую вы можете сделать сами, когда вам это нужно.

Я обнаружил, что они работают настолько хорошо, что мне никогда не хотелось и не нуждались в «правильных» зажимах.

Этот простой зажим представляет собой кусок палки с блоком, привинченным к каждому концу.

Следующее видео представляет собой короткий фрагмент, взятый из нашей сборки Nest of Tables.
Здесь я расскажу немного больше о моих «самодельных» зажимах, а также о том, почему они были так полезны для склеивания этого маленького столика, который был деликатным и неудобным из-за того, как важно было держать все параллельно и прямоугольно:

Чтобы сделать зажимы, я оставляю пространство между блоками примерно на дюйм шире, чем то, что зажимается.
И затем клин грубой резки действует, чтобы обеспечить зажимное усилие.
Клин не обязательно должен быть точным, так как блок может вращаться на одном винте.
В зависимости от того, что вы зажимаете, вы можете усилить клин рукой или сильно ударить его молотком, если вам нужно немного больше.

Вы можете сделать их более прочными или легкими по мере необходимости, и я обычно после этого держу латы, поэтому у меня всегда есть много зажимов под рукой.
Палка с прорезью – самая полезная вещь в любой мастерской!

Вот этот сделан из целого профиля 4”x2”. Несколько из них можно легко использовать, чтобы приклеить верхнюю часть верстака.
Конечно, при необходимости его стоит усилить шурупом большего калибра.

Эти хомуты можно сделать даже красивыми.

Нанесите воском массу реек, чтобы предотвратить прилипание клея, и просверлите множество предварительно просверленных отверстий по всей их длине. Затем просто прикрутите блоки на место по мере необходимости. Заполните коробку несколькими дюжинами клиньев, и все готово.

Конечно, я знаю многих людей, которые построили очень хорошие рабочие зажимы, но для меня на этом этапе я бы предпочел просто купить их.

Ничто из этого не означает, что вам не нужно покупать зажимы. Мне нравится иметь несколько быстрых захватов ногами по верстаку. Но когда дело доходит до нехватки или правильного размера, то это быстрый выход из тюрьмы.

И после долгой работы наша сборка Nest of Tables завершена!
В общей сложности более 8 часов полной серии предлагает множество советов и подсказок, поскольку мы решаем довольно уникальные задачи этой действительно точной сборки.
Посмотреть трейлер сериала и узнать подробности можно ЗДЕСЬ.

28 Секретные приемы работы со струбцинами от столяров

Струбцины — лучшие друзья столяра, и существует множество способов их использования в мастерской. Вот 28 наших самых уникальных и полезных трюков с зажимом от опытных столяров.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 28

Стабилизация более длинных досок

Это отличный способ удерживать доски для фрезерования и строгания, не беспокоясь о том, что они будут скользить или переворачиваться во время работы. Закрепите два ручных винта на козлах или столешнице, чтобы их губки были выровнены. Вставьте заготовку в губки и затяните ручные винты.

Ручные винты среднего размера имеют 5/8 дюйма полезной поверхности губок над винтами, поэтому они захватывают доску, как две тиски с длинными губками.

Этот совет особенно полезен при фрезеровании молдинговых профилей на узких досках. Вы также можете прикрутить ручные винты к куску фанеры толщиной 3/4 дюйма в цехе и использовать их, чтобы удерживать двери для строгания кромок. Вот еще один крутой лайфхак для мастерской.

2 / 28

Струбцины для деревообрабатывающих станков Тиски

Тонкие изогнутые заготовки имеют тенденцию соскальзывать и скользить в обычных деревообрабатывающих тисках, поэтому попробуйте отличную альтернативу Ричарда Човина. Зажмите стержень или трубный хомут в верстачных тисках, затем затяните хомут, чтобы зажать заготовку с каждого конца. Ваш будущий шедевр не сдвинется ни на йоту, пока вы будете работать, и вам будут доступны все изгибы и углубления по его длине. Эти тиски также отлично подходят для удержания более деликатных объектов для шлифования или отделки.

3 / 28

Семейный мастер на все руки

Простые хомуты для труб

Снова жалуетесь, что ваши хомуты недостаточно длинны, чтобы собрать новое «чудовище»? Заткнись и перестань ныть! Несколько дополнительных 2- и 4-футовых.

сегменты труб плюс несколько трубных муфт — все, что вам нужно для сверхдлинных или сверхшироких работ. Привинтите муфты и дополнительные трубы к слишком коротким трубам, чтобы создать необходимую длину. Если хомуты труб находятся под деревом, добавьте распорки чуть выше, чем муфты, перпендикулярно трубам. Когда вы закончите, отвинтите и сохраните лишние трубы с муфтами, и вы будете готовы к следующему грандиозному проекту, который появится в будущем. Большое спасибо Джеффу Пуарье за ​​то, что он подсказал нам эту замечательную идею.

4 / 28

Семейный мастер на все руки

Мягкие губки

Ваши С-образные зажимы оставляют вмятины на проектах или мебели, которую вы ремонтируете? Прижмите фетровые прокладки с клейкой основой для ножек столов и стульев к поверхностям челюстей (вы получите лучшее сцепление, если слегка отшлифуете поверхности мелкой наждачной бумагой). Ищите большие предварительно вырезанные прямоугольные формы, которые вы также можете обрезать, чтобы они подходили к поверхности зажимов для деревообрабатывающих прутков.

Большое спасибо Курту Лоутону за этот отличный совет.

Plus: посмотрите на эти идеи хранения зажимов для вашей мастерской.

5 / 28

Family Handyman

Лоток для пружинных зажимов

Поместите пружинные зажимы на лоток — часть с прорезями размером 3/4 дюйма. фанера с 1/4 дюйма. фанерные плавники вклеены в пазы. Зажимной лоток бросает вызов естественной тенденции инструментов создавать беспорядок. Просто снимите лоток с колышка, снимите несколько зажимов с плавников, прикрепите их обратно к плавникам, когда закончите, и повесьте лоток.

Plus: как собрать идеальную стойку с зажимами.

6 / 28

Семейный мастер на все руки

Расширьте свои струбцины для деревообработки

Дуг Каспер прислал этот драгоценный совет. Он построил несколько умных удлинителей фанерных зажимов, чтобы использовать их, когда его стержневые зажимы слишком короткие, чтобы выполнять свою работу. Я думаю, это блестяще. И это, безусловно, превосходит старый трюк с соединением двух стержневых зажимов посередине. Нажмите здесь, чтобы узнать, как сделать эти удлинители зажимов.

7 / 28

Семейный мастер на все руки

Подставка для трубных хомутов

На этой удобной подставке для крепления трубные хомуты находятся именно там, где они вам нужны. Просто отрежьте серию 1-1/4 дюйма. отверстия по диаметру вдоль центральной линии 2×6, а затем разорвите 2×6 пополам, чтобы создать полукруглые прорези. Затем прикрутите стороны 1×4 и верх к подставке и прикрутите ее к нижней части верстака.

8 / 28

Tape Works, Too

Зажим скошенных кромок может стать настоящей проблемой, потому что кажется, что они никогда не выровняются правильно. Самый простой способ обойти этот процесс, который я нашел, — это использовать малярную ленту в качестве зажимов. Сначала установите детали так, чтобы внешние края были обращены вверх, и склейте их липкой лентой встык. Переверните детали так, чтобы скошенные края были обращены вверх, и склейте их вместе. Завершите процесс, соединив последние два края вместе, и оставьте до завершения. Лента легко снимается, а клей не прилипает к ленте, что упрощает шлифовку и отделку. Используйте эту технику, чтобы построить шестигранные полки для вашей гостиной.

9 / 28

Семейный мастер на все руки

Угловые зажимные устройства

Угловые зажимные блоки для сборки фоторамок — идея не новая: в журналах по деревообработке уже много лет публикуются различные варианты. Но это одни из лучших, что я видел. Отверстия охватывают угол, удерживая зажимы от прилипания к раме, когда клей выдавливается. — Трэвис Ларсон

Plus: Основы зажимного стола.

10 / 28

3 способа получить хват

1. При заворачивании винтов вручную используйте кусок резинового вкладыша, чтобы смягчить руку и увеличить крутящий момент на рукоятке отвертки.
2. Наденьте рукоятки руля велосипеда на рукоятки зажима руля.
3. Отрежьте пальцы от старых резиновых перчаток для мытья посуды и натяните их на рукоятки ручных винтов.

Спасибо читателю Брэду Снайдеру за эти советы!

Плюс: все, что вам нужно знать о зажиме.

11 / 28

Семейный мастер на все руки

Крышка хомута Brilliant Bar

Железные хомуты для труб могут легко повредить мягкую древесину или вступить в реакцию с клеем, оставив на древесине пятна. Мое решение состоит в том, чтобы отрезать кусок пластиковой трубы из ПВХ по размеру и поместить его вокруг трубы. Если у вас есть несколько коротких отрезков, вы можете стратегически расположить их так, чтобы они соответствовали древесине разной ширины. — Тим Джонсон

Щелкните здесь, чтобы ознакомиться с проектом стержневого зажима!

12 / 28

Семейный мастер на все руки

Хранение подвесных пружинных хомутов

Если у вас есть магазин в гараже, воспользуйтесь советом читателя Дэна Амштуца. Закрепите все пружинные зажимы на верхней скобе двери гаража. Зажимы всегда под рукой, работаете ли вы с закрытой дверью или на свежем воздухе (это с открытой дверью, для тех из вас, кто не говорит по-итальянски Garage).

13 / 28

Стабилизаторы пены

Ваши хомуты для труб и стержней переворачиваются во время склеивания и отклеиваются вместе с досками? Сделайте опоры для зажимов из жесткой пенопластовой изоляции толщиной 1-1/2 дюйма. Используйте канцелярский нож или пилу, чтобы вырезать пазы для фрикционных посадок для труб или стержней. Теперь зажимы — и вы — будете оставаться устойчивыми во время склеивания.

14 / 28

Семейный мастер на все руки

Шайбы для скамеек

Rockler продает оригинальные мелочи под названием Печенье для скамеек (rockler.com). Они очень полезны, когда вам нужно разместить проекты над рабочим столом для зажима, чистовой обработки или фрезерования. Но если вам нужно их много или вы хотите сэкономить несколько долларов, вы можете купить хоккейные шайбы примерно по 1,25 доллара за штуку и приклеить вкладыш с обеих сторон аэрозольным клеем. Роб Роу предложил этот совет. Я предполагаю, что он скучающий игрок НХЛ/плотник с горой старых шайб. — Трэвис Ларсон

15 / 28

Семейный мастер на все руки

Винтовые хомуты работают как шарм

Вам не всегда нужны хомуты. Отрежьте заготовку немного по длине, подгоните детали, затем просверлите отверстия возле концов. Склейте части и скрутите их вместе; они идеально лягут. Добавьте зажимы посередине, если там не выдавливается клей. Затем просто обрежьте концы, когда клей высохнет.

Вот еще один оригинальный зажимной наконечник.

16 / 28

Family Handyman

Perfect Pads

Теперь вы можете зажимать изделия, не вставляя бамперные доски между зажимами и деревом. Купите пачку войлочных прокладок 3M Surface Gard для средних нагрузок (3 доллара за пачку в домашних центрах или позвоните по номеру 800-3M-HELPS) и вырежьте кусочки, чтобы закрыть поверхности зажима (сначала отшлифуйте поверхности челюстей наждачной бумагой). Липкая сторона подушечки плотно прилегает к губкам, поэтому подушечка не может скользить, когда вы увеличиваете давление. Спасибо читателю Гарри Лору за упрощение наших задач по склейке.

17 / 28

Семейный мастер на все руки

Самодельные угловые зажимы

Не тратьте деньги на купленные в магазине угловые зажимы — сделайте их сами! Отрежьте пару 8-дюймовых. х 3/4 дюйма. х 1/8 дюйма. полоски твердой древесины и прикрутите к концам пару фанерных треугольников 2″x 2″. Положите скошенные детали на плоскую поверхность и прикрепите самодельные зажимы к внешнему краю каждой, выровняв длинную сторону треугольника параллельно срезу. Нанесите клей на поверхности соединения и зажмите соединение. Ручные винты работают лучше всего, потому что они крепче сжимают и не царапают заготовки. Большое спасибо читателю Дэвиду Суонсону за этот прекрасный совет. Узнайте, как построить эти быстрые зажимы, здесь.

19 / 28

Склеивание кромок стало проще

Приблизительно за 30 долларов вы можете пополнить свой арсенал штанговых зажимов этими мощными инструментами. Эти зажимы прикладывают давление как по горизонтали, так и по вертикали, поэтому края стыка плотно прижимаются друг к другу и остаются на одном уровне. Вот как их сделать.

20 / 28

Семейный мастер на все руки

Хранение зажимов с шипами

Зажимы разбросаны, и их трудно найти, когда они нужны больше всего? Вот способ держать их в одном месте. Подвесьте стержневые зажимы на горизонтальные обрывки 2×4, ввинченные между стойками для открытых стен. Добавьте еще одну или две доски для бутылок с клеем, дюбелей и печенья. Для крепления С-образных зажимов и пружинных зажимов просверлите отверстия в шпильках и установите отрезки длиной 3/16 дюйма. резьбовой стержень, натянутый на 1/4 дюйма. подкрылочные шайбы и гайки.

21 / 28

Как разжать зажим с помощью хомута

Превратите хомут для труб — тип со скользящей кривошипной рукояткой — в удобное средство для разборки старой мебели. Отвинтите фиксированную губку с рукояткой и завинтите ее назад, чтобы губка была обращена в сторону от трубы. Теперь измените направление скользящей челюсти и используйте зажим, чтобы аккуратно разорвать суставы, которые вы будете ремонтировать. Когда ручка коснется трубы, просто сдвиньте ее к противоположному концу и поверните еще наполовину.

22 / 28

Семейный мастер на все руки

Низкопрофильные верстачные тиски

Повысьте удобство работы в мастерской с помощью 1/2-дюймовых тисков. зажимы для труб, прикрученные к одному концу верстака. Он работает как третья рука для всех видов работ, и его установка занимает всего полчаса.

23 / 28

Неправильный объект? Нет проблем

Читатель Роберт Крамер показал нам удобный способ ремонта с помощью клея мелких или хрупких предметов без необходимости скреплять их вручную, пока клей не высохнет. Расплющите шарик пластилина Play-Doh (2 доллара за упаковку из четырех штук), затем нанесите клей на края объекта, который вы ремонтируете, и вдавите кусочки в глину. Глина будет скреплять кусочки, пока клей сохнет, а затем вы сможете сразу ее снять.

Вот еще один способ закрепить небольшой объект с помощью обычного инструмента для мастерских.

24 / 28

Ручка для банки с краской Quick Paint

Когда мне нужно было подкрасить покраску, для которой требовалось очень мало краски, не было смысла переливать немного краски из литровой банки в другую емкость только для того, чтобы иметь удобная ручка. Поэтому я импровизировал. Вместо того, чтобы пачкать новый контейнер с краской, я сделал для него ручку с помощью С-образного зажима. Да, на зажим может попасть краска, но имеет ли это значение? Не для меня! — Майк Ватт

25 / 28

Семейный мастер на все руки

Подвесной хомут для труб

Поскольку эти колпачки плотно завинчиваются на 3/4 дюйма. трубная резьба, вы можете использовать их для хранения хомутов на стене магазина. Просверлите отверстия в верхней части крышек, затяните болты с проушиной в отверстиях с гайками с обеих сторон, затем прикрепите их к зажимам и подвесьте.

26 / 28

Прямоугольные восьмиугольники

Если вы когда-либо вырезали восьмиугольный элемент для проекта, вы, вероятно, «подкрались к нему». Вы нарисовали форму, срезали углы лобзиком и отшлифовали до линии. В следующий раз прикрепите этот фанерный держатель к угловому упору настольной пилы, и вы сможете вырезать идеальные восьмиугольники различных размеров за считанные секунды. Вырежьте в фанере квадратный угол и, отрегулировав угловой упор, установите его под углом 45 градусов к полотну пилы. (Привинтите деревянную планку к приспособлению, чтобы ее было легко закрепить на угловом упоре.) Крепко удерживайте квадратную заготовку в угловом вырезе и протолкните ее через лезвие, чтобы срезать угол. Поверните на четверть оборота и снова протолкните его, чтобы отрезать следующий угол. Если вы начнете с действительно квадратных заготовок, этот приспособление каждый раз будет вырезать идеальные восьмиугольники. Вырежьте несколько дополнительных квадратов, чтобы потренироваться! Мы благодарим читателя Уолтера Эндрюса за этот классный совет.

27 / 28

Хранение с пружинной ручкой

Или купите эти органайзеры с пружинной ручкой, доступные в домашних центрах, а затем прикрутите их к доске. Расположите доску достаточно высоко, чтобы удерживать трубу рядом с кривошипом, а другой конец упираться в пол.

28 / 28

Семейный мастер на все руки

Стопорный блок с пружинным зажимом

Вот стопорный блок, который отлично подойдет для любого забора в вашем магазине. Сделайте L-образный блок (красный элемент на фото), чтобы ездить вверх ногами по забору на угловом упоре. Чтобы сделать L-образный блок, отрежьте короткую полосу шириной 1-1/2 дюйма из 1/2-дюйма. толстая доска, затем отрежьте 1/2 дюйма. отрежьте конец и приклейте его под прямым углом к ​​концу более длинного. Прикрутите L-образный блок к прочному пружинному зажиму, просверлив отверстие для винта в конце одной губки зажима, затем ввинтите блок внутрь зажима с довольно свободной посадкой. Когда вы защелкнете блок на месте на заборе, он будет плотно прилегать к обоим краям.
