Длина сварочных проводов: требования, нормы, способы увеличения

СОДЕРЖАНИЕ

• Назначение и конструкция сварочных кабелей
• Требования к сварочным кабелям
• Виды кабелей
• Характеристики и маркировка сварочного кабеля
• Расчет максимальной длины провода
• Для инвертора (220 в и 380 в)
• Пожарная безопасность
• Способы соединения кабелей между собой

Работая со сварочными аппаратами, мастера используют шнуры разной длины. Это зависит от особенностей оборудования. Проблема в том, что зачастую одного кабеля, который входит в комплект, недостаточно при проведении тех или иных работ. Такие трудности испытывают как начинающие, так и опытные мастера.

Так какая же длина сварочных кабелей является приемлемой для работы на разном оборудовании? Можно ли соединять их между собой и насколько это безопасно? На эти вопросы мы ответим в данной статье.

Назначение и конструкция сварочных кабелей

Сварочным кабелем запитывают ручные, автоматические и полуавтоматические установки в процессе проведения электродуговой сварки. Такие силовые провода позволяют создать замкнутый контур между источником питания (инвертором, реостатом и т. д.) и держателем электродов и заземляющим зажимом («массе») посредством подачи электрического тока.

Сварочные кабели редко производят из алюминия в связи с его высокой теплопроводностью, которая может стать причиной сильнейшего перегрева жилы и изоляционного слоя – этому в наибольшей степени подвержены «горячие» места близкого контакта с поверхностью сварки. Проводникам из алюминия также не хватает эластичности, из-за чего их не рекомендуется часто разматывать и сматывать.

Эти минусы отсутствуют у медных проводов, что делает более предпочтительной сварку с использованием проводников из меди. Сварочные кабели бывают двух видов: одножильные и многожильные, вторые совмещают в себе основную жилу и нулевую, заземляющую и т. д.





Кабели для сварочных аппаратов обладают следующими ключевыми преимуществами:

1. допустимые электрические нагрузки имеют высокое значение (на частотах до 400 Гц для переменного тока – до 0,66 кВ, для постоянного – до 1 кВ).
2. увеличенная гибкость;
3. стойкость при сдавливании и растягивании;
4. устойчивость к воспламенению и горению;
5. допустимость использования на открытом участке. Кабели обладают стойкостью к резким температурным перепадам, ультрафиолетовому воздействию, осадкам, агрессивному влиянию химических веществ;
6. многообразие видов, различные длины сварочных проводов, что значительно упрощает выбор изделий, подходящих для определенных условий сварки.

Читайте также: «Сварочный позиционер»

Сварочные провода обладают необходимыми техническими свойствами и особенностями конструкции, чтобы устоять перед высокими нагрузками тока и суровым режимом температур, при этом подавать электропитание без перебоев и создавать комфортные условия для быстрой и качественной работы.

Требования к сварочным кабелям

Сварочный кабель должен соответствовать следующим важным требованиям:

• отсутствие дефектов на изоляции, вызванных частыми перегибами, а также сматыванием и разматыванием при переноске;
• стойкость внешней оболочки к воздействию продуктов нефтепереработки, а также к нагрузкам при ударах и разрывах;
• проводник, который подключается к держателю, должен отличаться максимальной гибкостью, чтобы не создавать препятствий для рабочего процесса;
• стойкость к образованию трещин при низких температурах и ультрафиолетовом воздействии;
• достаточные длина и сечение сварочных проводов для избежания перегрева при работе на самом высоком токе, который может выдавать сварочный аппарат.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими верстаками собственного производства от компании VTM.

Виды кабелей

По количеству жил все многообразие сварочных кабелей можно разделить на 3 группы:

• Одножильные – тонкие медные проволоки, образующие пучок. Их используют с переносными аппаратами для электродуговой сварки.
• Двужильные – позволяют подключить катод и анод при импульсной сварке высокочастотным током и при нарезании заготовок.
• Трехжильные – позволяют осуществить качественную автоматическую сварку стыков трубопроводов и наложить струйные швы.

Характеристики и маркировка сварочного кабеля

Ассортиментный перечень марок кабелей для сварки ориентирован на различные условия работы. Часть изделий отличаются стойкостью к высоким температурам, другие – к низким, третьи предназначены для работы под водой. Понимание ключевых характеристик, а также допустимых значений длины и сечения сварочных проводов позволит сделать правильный выбор.

Кабель КРТП имеет гибкие многопроволочные медные жилы, его применяют в передвижных аппаратах для ручной сварки. Аббревиатура говорит о тяжести и возможности переноса кабеля, а также указывает на наличие резиновой изоляции («кабель резиновый тяжелый переносной»).

Цифры, следующие за буквами, говорят о количестве проводников и площади сечения. Маркировка имеет несколько звеньев, если проводники отличаются по толщине либо при наличии заземляющего проводника.

Предыдущая марка снимается с производства – на смену ей приходит гибкий кабель для сварки КГ. Цифры в конце названия говорят о числе проводников и сечении. Используемые в аббревиатуре буквы указывают на следующие свойства:

• ХЛ – возможность проводить работы при температурном режиме ниже 60 ?C. Покрытие выполнено из материала, не трескающегося в условиях мороза.
• Т – для создания изоляции использован антисептический материал, стойкий к плесени и грибку. Использовать кабель можно при повышенной влажности и температуре до 55 ?C. По другим данным, температура может достигать 85 ?C.
• Н – проводники имеют негорючую изоляцию, они применимы в условиях повышенной пожароопасности.

Буква П в начале аббревиатуры говорит об отдельной изоляции жилы посредством полимерного материала (к примеру, пленки ПВХ).

Читайте также: «Сварочный стол своими руками»

Провода, с которыми можно работать на высоких частотах, имеют в названии буквенное сочетание ВЧ. Такие кабели отлично подойдут для инверторных сварочных аппаратов.

КОГ – марка особенно гибких кабелей, позволяющих проводить качественные сварочные работы в некомфортных условиях. С их помощью осуществляется подключение держателей электродов к ручным, автоматическим и полуавтоматическим сварочным аппаратам. О типе изделий говорят следующие буквы:

• Т – температурный режим от -30 до +50 ?C;
• У – от -50 до +50 ?C;
• ХЛ – от -60 до +50 ?C.

Расчет максимальной длины проводов

Длина сварочных проводов не регулируется никакими стандартами. Со стороны части компаний-производителей этот вопрос носит рекомендательный характер, компетентные мастера могу дать совет на основе собственного опыта. Но в любом случае важно знать об особенностях каждого из типов изделий.

Для инвертора (220 в и 380 в)

Для определения допустимой длины сварочных проводов для инвертора используется следующая формула:

Lmax = Sk / k, где

Sk — максимальная площадь сечения медного провода;

Lmax — максимальное значение длины;

k — коэффициент: если величина тока составляет 200–500 А, он принимает значение 2; если ток ниже 200 А — величина тока делится на 100.

Найденное по формуле число будет являться максимальной длиной кабеля для сварочного аппарата инверторного типа, в которую включается также шнур с клеммой и электродержателем.

На примере инверторного аппарата «Ресанта 190» определим, какая длина сварочного провода будет максимальной для этой модели. Предельный ток составляет 190 А – это ниже 200 А, следовательно, для расчета коэффициента следует разделить величину тока на 100: k = 190/100 = 1,9.

Для сварочных инверторов такого типа используются провода с площадью сечения, равной 16 мм2. Значит, Sk = 16. Подставляем выявленные значения в формулу и получаем: Lmax = 16 / 1,9 = 8,4 м.

Такой расчет позволит избежать сложностей при выборе проводов для инверторного сварочного аппарата.

Пожарная безопасность

По нормам безопасности для предотвращения возможного пожара длина сварочного провода не должна превышать значение в 30–40 м.

Читайте также: «Сварка арматуры»

При сварке с использованием кабеля большей длины падение напряжения в сварной цепи приведет к снижению качества работы. Помимо того, что производить сварку со слишком длинным проводом нерационально, может быть повреждено оборудование и нанесен вред здоровью мастера.

Питающая сеть и мобильные установки должны быть соединены проводами длиной не более 10 м.

Способы соединения кабелей между собой

Чаще всего в комплектацию всех сварочных аппаратов входят наборы проводов длиной не более 2–3 м. Однако в некоторых случаях пользоваться такими шнурами неудобно. Это обусловлено тем, что мастеру зачастую необходимо перемещаться по рабочей площадке вместе с инвертором. Делать этого не придется, если длина сварочных проводов будет достаточной.

Во избежание проблем при проверке инспектором наращивать сварочный провод необходимо в соответствии с нормами пожарной безопасности – максимально допустимая длина может составлять 40 м.

Никаких официальных запретов на увеличение длины жил нет, но при этом повышается сопротивление шнура, что приводит к необходимости работать сварочным аппаратом на максимальных нагрузках. Это негативно сказывается на оборудовании и приводит к быстрому износу.

Для сохранения постоянной величины сопротивления жил следует увеличить площадь сечения. Наращивая вдвое длину сварочных проводов, сечение также нужно увеличивать в 2 раза. Когда длина шнура достигает максимально допустимого значения, при этом увеличивается площадь его сечения, в конечном счете сварочный кабель может превзойти по весу непосредственно инвертор.

Для проведения сварочных работ с небольшими металлическими изделиями длина в 5–10 м будет достаточной. При необходимости сварочный аппарат можно подключить к электрической сети с помощью удлинителя.

Читайте также: «Оборудование для сварочных работ»

Для соединения сварочных проводов между собой можно воспользоваться одним из следующих способов:

• Скрутки – самый простой метод, при этом достаточно надежный. Однако на этот способ удлинения кабелей существует запрет согласно правилам устройств электроустановок. Исключительным случаем является включение их в технологии прочих соединений. Но делать скрутки предпочитает большинство специалистов, несмотря на существующий запрет.

  Чтобы обеспечить надежный контакт, перед скруткой с концов жил удаляется изоляция, после чего они обрабатываются растворителем и зачищаются с помощью наждачной бумаги.
• Разъем «папа-мама» – его удобство заключается в возможности быстро нарастить длину провода до необходимого значения из нескольких фрагментов. Ассортиментный выбор разъемов различных конструкций и сечений весьма широк.

• Горячая пайка – к этому способу наращивания длины сварочных проводов прибегают при соединении жил с малым сечением. Проводится зачистка их концов до блеска, лужение, скручивание и обжим с помощью плоскогубцев. Чтобы исключить окисление, поверхность обрабатывается канифолью или флюсом.

  Скрутку необходимо нагреть паяльным аппаратом или горелкой – выбор инструмента зависит от площади сечения проводов. Зазоры между проволоками заполняют припоем, который вносится в пламени горелки или на жале паяльного устройства.

  Когда кабель остынет, остатки флюса необходимо смыть.

Читайте также: «Стыковое сварное соединение»

Стремясь к увеличению длины сварочных проводов, следует помнить об одной важной особенности – изменение сопротивления и напряжения. Применение шнура большей длины приводит к увеличению первого и снижению второго. Ошибка при выборе кабеля способна сделать невозможным проведение сварочных работ, или, что еще хуже, – привести к повреждению инвертора.

Длина сварочных проводов: требования, нормы, способы увеличения

Оцените, пожалуйста, статью

12345

Всего оценок: 3, Средняя: 4

Размер сварочного кабеля

— какой лучше? (с таблицей)

Выбор сварочного кабеля неправильного размера может быть опасным. Провода могут перегреваться и прогорать изоляционный слой, что приводит к поражению электрическим током и пожарам.

Правильный размер обеспечивает безопасную и эффективную сварку. Но определить размер кабеля не так просто.

Итак, мы подготовили это руководство, чтобы помочь сориентироваться в нюансах и терминологии, которые могут запутать даже опытных сварщиков.

Мы также создали полезную таблицу, позволяющую быстро найти нужный размер кабеля в зависимости от параметров сварочной установки.

Что такое сварочный кабель?

Сварочные кабели, также называемые сварочными кабелями, соединяют зажим заземления и электрододержатель с источником питания (т. е. со сварочным аппаратом).

Прочность и гибкость являются ключевыми аспектами сварочных кабелей. Они должны быть устойчивы к порезам, износу и повреждению изоляции, а также легко изгибаться и гнуться. Вам нужно легко манипулировать сварочным электродом и иметь доступ к каждой части сварного соединения. Представьте, насколько сложной была бы сварка, если бы кабели были слишком жесткими.

Сердечник кабеля – медь или алюминий

Сотни тонко скрученных проводников образуют сердечник кабеля. Чем выше количество прядей кабеля, тем выше его гибкость.

Медь является лучшим проводником, чем алюминий. Таким образом, сварочные провода с алюминиевым сердечником требуют кабеля большего диаметра, чем провода с медным сердечником. Но алюминий легче и дешевле меди.

Изоляция кабеля – EPDM, неопрен или ПВХ

EPDM и неопрен являются предпочтительными изоляторами для сварочных кабелей из-за их гибкости и прочности. Эти материалы устойчивы к истиранию, влаге и пыли и хорошо предотвращают порезы и разрывы изоляции.

Тем не менее, ПВХ лучше всего подходит для защиты от разрывов и порезов. Но он менее гибкий. Если вы свариваете в типичных условиях, придерживайтесь EPDM и неопрена. Но если вы планируете работать на особенно шероховатых поверхностях или в суровых условиях, изолирующая оболочка из ПВХ предпочтительнее.

Какой размер сварочного кабеля мне нужен?

Размер сварочного кабеля зависит от максимальной выходной силы тока сварочного аппарата, номинального выходного рабочего цикла и общей длины сварочного контура. Но тип тока (переменный или постоянный) НЕ влияет на размер сварочного кабеля.

Возможно, вы слышали, что длина кабеля определяет размер кабеля, но это правда только наполовину. Необходимо учитывать всю сварочную цепь. Сюда входят оба сварочных провода, зажим заземления и электрододержатель.

Сила тока кабеля

Сила тока, также называемая пропускной способностью по току, представляет собой максимальную величину тока (силу тока), которую кабель может безопасно проводить без превышения номинальной рабочей температуры. Электрический поток генерирует тепло, и вам нужен кабель, который не будет перегреваться.

В некоторых расчетах емкости кабели оцениваются только на основе длины кабеля и диаметра провода, что не является самым точным способом расчета сечения кабеля. Как мы обсуждали выше, вам необходимо учитывать всю длину цепи.

Допустимая нагрузка уменьшается по мере увеличения длины кабеля. Это падение происходит потому, что чем длиннее кабель, тем выше сопротивление, что увеличивает рабочую температуру. Если он станет слишком горячим, тепло может повредить изоляцию кабеля.

Но по мере увеличения диаметра сварочного кабеля повышается допустимая нагрузка. Чем больше поперечное сечение кабеля, тем меньше сопротивление протеканию электрического тока. Меньшее сопротивление означает более холодный кабель, что увеличивает номинальную нагрузку.

Рабочий цикл

Каждый сварочный аппарат рассчитан на рабочий цикл. Этот процентный рейтинг указывает на часть 10-минутного интервала, в течение которого сварщик может работать при указанной силе тока, прежде чем отдыхать в течение оставшегося времени.

Например, рабочий цикл 40 % при 200 А означает, что источник питания может выдавать 200 А в течение четырех минут, а затем отдыхает еще шесть минут.

Чем выше рабочий цикл, тем больше требуется кабель. При высоком рабочем цикле кабель имеет более длительный период для нагрева выше безопасной температуры и более короткое время для рассеивания накопленного тепла. Итак, вам нужен более мощный кабель с высокими рабочими циклами.

Таблица размеров сварочного кабеля

Чем больше диаметр кабеля, тем выше допустимая нагрузка. Тонкие и длинные сварочные кабели не могут пропускать большие токи из-за слишком большого сопротивления, что приводит к перегреву кабеля и повреждению его изоляции. Это опасно и может привести к возгоранию, ожогам или поражению электрическим током, особенно потому, что вы, вероятно, вступите в физический контакт с кабелем во время сварки.

Сложные расчеты для выбора размера кабеля включают рабочий цикл машины, максимальную выходную силу тока, длину цепи и диаметр кабеля. К счастью, таблицы размеров кабелей упрощают этот процесс. Но прежде чем мы покажем вам таблицу, охватывающую большинство потребностей в сварке, мы должны обсудить номинальный калибр проволоки.

Кабели обычно классифицируются по размеру американского калибра проводов («AWG»). Рейтинг AWG работает в обратном порядке — чем меньше номер AWG, тем больше диаметр кабеля. Например, кабель AWG 20 имеет гораздо меньший диаметр, чем кабель AWG 5.

Но есть важное правило рейтинга AWG, которое вам необходимо знать. Нулевой размер часто называют «AWG 1/0», а не «AWG 0». Итак, «AWG 1» меньше, чем «AWG 1/0». Кроме того, существует рейтинг с двойным нулем «AWG 2/0», тройным нулем «AWG 3/0» и т. д. Чем больше нулей, тем больше диаметр кабеля.

Будьте осторожны, чтобы избежать классической ошибки новичка. Легко прочитать приведенную ниже таблицу и определить, что вам нужен кабель «AWG 3/0», но по ошибке купить кабель «AWG 3». Это было бы опасной ошибкой.

Кабель AWG 3 на шесть размеров меньше и никогда не сможет справиться с нагрузкой кабеля класса AWG 3/0. Поэтому при заказе обратите особое внимание и дважды проверьте, что у вас правильный кабель с рейтингом AWG.

Удлинительные кабели

Удлинительные кабели работают аналогично сварочным кабелям. По сути, вам нужен кабель, который может работать с входной силой тока и напряжением сварочного аппарата для желаемой длины удлинительного кабеля.

Мы написали полное руководство по определению необходимого сечения кабеля AWG, по выбору кабеля для покупки и по сборке удлинителя своими руками.

Где купить кабели

Во многих магазинах инструментов продаются сварочные кабели, но проще всего их купить на Amazon из-за широкого выбора. Ниже приведены ссылки на часто используемые кабели, но вы должны знать, что сварочные провода продаются либо отдельно, либо с держателем электрода, зажимом заземления, наконечниками и штекерами DINSE.

Если вы покупаете кабели в магазинах сварочных материалов, у вас есть преимущество в том, что вы покупаете их пешком. Но если вы покупаете на Amazon и подобных интернет-магазинах, вы обычно получаете фиксированную длину. Тем не менее, удобнее получить кабели онлайн, и вы можете сохранить лишнюю длину для других нужд.

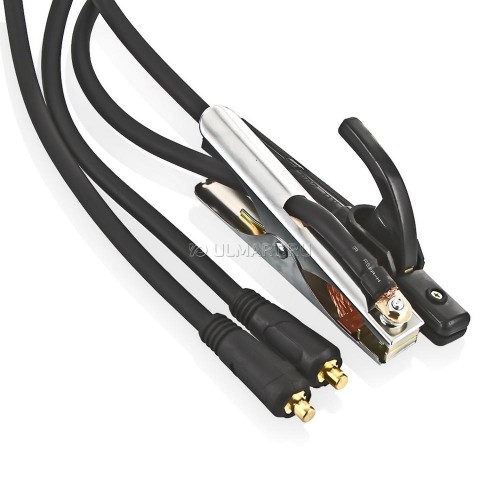

Полный комплект – 100 футов. Провода Tweco

Комплект сварочного кабеля длиной 100 футов

• Сварочный кабель длиной 100 футов — размер 1/0 калибра
• Зажим заземления Tweco, 300 А
• Держатель электрода Tweco 250 A
• Кабельные соединители Tweco 2-MPC-1
• (2 шт. ) Наконечники Tweco 2-AF

Этот сварочный кабель длиной 100 футов поставляется с высококачественным зажимом заземления Tweco на 300 А и электродом на 250 А. держатель. Он также включает разъемы DINSE и стандартные наконечники Tweco 2-AF, если ваша машина не использует разъемы DINSE. Кабель калибра AWG 1/0 (ноль AWG, как обсуждалось ранее).

Многим не нужен сварочный контур длиной 100 футов, но этот кабель по-прежнему популярен, поскольку его можно обрезать, а остальную часть сохранить для будущих нужд. Ваши сварочные провода рано или поздно порвутся, поэтому хорошо иметь запасной кабель для замены.

Кабель EWCS 2 AWG длиной 100 футов — сделано в США

100 футов. Кабель EWCS 2 AWG

• Стойкий к солнечному свету
• Водостойкий
• Высокогибкая медная жила 30 калибра
• Поставляется в виде бухты
• Специально упакован и напечатан EWCS для обеспечения качества

при сварке с использованием тока 200–250 А при рабочих циклах 30–60 % этот кабель AWG 2 от EWCS является хорошим выбором. Он имеет 100% медный сердечник и обеспечивает отличную изоляцию и проводимость. Плюс кабели EWCS производятся в США и специализируются на производстве кабелей.

Но если вам нужна большая сила тока, тот же бренд также предлагает гибкий и прочный кабель AWG 1/0 длиной 100 футов.

Обмотка

Сварочные кабели должны иметь соответствующий диаметр для конкретной установки. Длина кабеля, сила тока, рабочий цикл машины и класс изоляции кабеля определяют необходимый размер.

Чем больше диаметр (например, чем ниже рейтинг AWG), тем большую силу тока кабель может передавать на большие расстояния и с более высоким рабочим циклом.

Если вы сомневаетесь, лучше выбрать кабель на один размер больше.

Характеристики кабеля не всегда точны на 100 %, и обычно они рассчитаны на температуру окружающей среды 40 градусов по Цельсию.

Если вы свариваете в зоне с более высокой температурой, вам понадобится немного более толстый кабель. Так что всегда лучше использовать больший диаметр, если это позволяет ваш бюджет.

Что такое сварочный кабель и как узнать, какой купить?

Нравится нам это или нет, но иногда наши машины разваливаются. По проводам не проходит электричество для питания машины, или какая-либо другая механическая поломка приводит к неисправности машины. В любой ситуации необходимость тратить внезапные дополнительные деньги на замену машины дорого обходится, вызывает стресс и вызывает разочарование.

К счастью, не все потеряно. В некоторых ситуациях в неправильной работе аппарата виноват сварочный кабель. Стресс, чрезмерное использование или какая-либо другая внешняя сила приводят к разрыву проводов, ведущих от розетки к машине.

При поиске и устранении неисправностей сварочного аппарата проверьте провода и кабели на наличие любых признаков износа, оголенных проводов или глубоких складок в покрытии проводов. Если вы заметили какое-либо повреждение, то, скорее всего, ваш сварочный кабель не работает из-за проводов. Если вы знаете, что делаете, или если у вас есть удобное руководство, вы можете легко заменить проволоку, не тратя лишние деньги на новый аппарат для дуговой сварки.

Сварочный кабель имеет широкий выбор толщины, длины, прочности и множества других характеристик. Если вы точно не знаете, что вам нужно, вы обязательно потеряетесь в море кабелей. Если вы покупаете лично, вам может повезти найти кого-то, кто знает больше о сварочных кабелях и может лучше помочь вам, но если вам нужно делать покупки в Интернете, вам придется потратить некоторое время на изучение и понимание различных ограничения и требования к сварочным кабелям.

Что такое сварочный кабель?

Если вам никогда не приходилось заменять сварочный кабель или вы новичок в мире сварки, вы, скорее всего, не знаете, что такое сварочный кабель. На первый взгляд, это соединение от розетки к машине, которое позволяет проходить электрическим токам. Это самый популярный тип кабеля в сварочном сообществе, и он обладает наибольшей портативностью и универсальностью по сравнению с другими типами кабелей.

Несмотря на это, сварочные кабели немного сложнее, чем может показаться на первый взгляд. Когда вы приедете в местный магазин товаров для дома или рискнете в Интернете, есть вероятность, что вы сразу же обнаружите, что выбор перед вами.

Покрытие и изоляция

Сварочный кабель поставляется с четырьмя различными типами покрытия или изоляционного материала:

• Неопрен
• EPDM (этилен-пропилен-диеновый мономер)
• CPE (хлорированный полиэтилен)
• ПВХ

Как правило, вы найдете сварочный кабель, изготовленный из первых двух материалов, неопрена и этилен-пропиленового каучука, хотя вы также можете увидеть термореактивный кабель в качестве альтернативы этим двум. Если вы специально ищете сварочный кабель с EPDM-покрытием, вы можете проверить, какой тип термореактивного материала используется в кабеле.

Поскольку производители склонны называть неопрен и EPDM термореактивными материалами, их функции практически идентичны. Оба этих материала очень гибкие, поэтому вы можете перемещать их по мастерской или препятствиям, не беспокоясь о сопротивлении. Эти два покрытия также обладают высокой устойчивостью к суровым погодным условиям, воде, влаге и истиранию. Однако, когда дело доходит до воздействия газа или жидкости на нефтяной основе, эти два покрытия не выдерживают. Если вы работаете в среде с любым элементом, вам следует рассмотреть возможность использования альтернативного покрытия.

ПВХ намного жестче, чем неопрен и EPDM. При этом жесткость придает сварочному кабелю большую прочность и лучшую устойчивость к порезам, разрывам и изгибам проволоки. Если вы обнаружите, что более агрессивно относитесь к своим кабелям, чем хотели бы, вы можете рассмотреть возможность выбора сварочного кабеля из ПВХ. В качестве альтернативы, если вы проводите больше времени в сварочной мастерской, вы можете использовать покрытие из ПВХ.

Внутренний металл

Сварочный кабель, который вы будете использовать специально для сварочных аппаратов, поставляется с медным проводником. Медь является одним из наиболее гибких и прочных металлов, когда речь идет о проведении электричества и способности противостоять нагреву. Когда вы пропускаете ток через медный кабель, электричество нагревает медь, в результате чего сварочный аппарат получает тепло, необходимое для сварки. Медь легко выдерживает большинство сварочных ситуаций без каких-либо затруднений.

Выбор сварочного кабеля для покупки

Выбор сварочного кабеля — непростая задача. Не рассчитывайте приехать в магазин товаров для дома и решить, что вам нужно оттуда. Зная заранее, какой сварочный кабель вам нужно приобрести, вы сэкономите время и нервы, когда будете искать нужный кабель.

Когда дело доходит до точного определения типа кабеля, вам необходимо заранее принять во внимание несколько различных факторов.

Номинал

Прежде чем вы начнете искать сварочный кабель, вы должны точно знать, какой рейтинг должен соответствовать вашему кабелю. Вам понадобится кабель, рассчитанный на нужное вам напряжение и способный безопасно и эффективно передавать электрический ток. Когда вы определите, какое напряжение вам нужно, вы должны убедиться, что ваше оборудование также может безопасно и адекватно использовать эту энергию.

Чтобы понять, какой тип рейтинга вам нужен, необходимо хорошо знать стоящую перед вами задачу. Вам нужно будет иметь глубокое представление о сварочном проекте, необходимой мощности и характеристиках сварочного кабеля. Знание этой информации полностью зависит от вас, и хотя может возникнуть соблазн купить сварочный кабель вслепую, вам следует потратить время, чтобы выяснить, какой номинал вам понадобится.

Длина

Вы можете подумать, что длина сварочного кабеля не имеет большого значения. Можно подумать, что чем длиннее кабель, тем лучше. Это позволит вам иметь лучший доступ к областям вокруг вас во время сварки. Однако лучше наоборот. Вам нужен сварочный кабель, длина которого близка к необходимой вам от розетки до объекта, который вы свариваете. Другими словами, чем короче сварочный кабель, тем лучше.

При покупке нового сварочного кабеля необходимо знать общую длину сварочного контура. Эта длина представляет собой весь путь, который электричество должно будет пройти во время использования. Цепь включает в себя расстояние от сварочного аппарата, сварочного поворота или держателя электрода, рабочего кабеля, рабочего зажима и стержневого электрода или проволоки.

В большинстве случаев у вас будет два кабеля — один для подключения сварочного аппарата к электроду, а другой — для подключения сварочного аппарата к рабочему зажиму. Электрический ток должен проходить между обоими этими кабелями и выдавать достаточно энергии к тому времени, когда она вам понадобится.

Во всех сварочных кабелях используется медь из-за ее низкого сопротивления. Однако некоторое сопротивление все же существует. Более длинные сварочные кабели должны пропускать электрический ток через большее количество меди, что приводит к уменьшению начальной силы тока к тому времени, когда он достигает конца линии. Более короткие кабели не так сильно теряют, потому что ток должен проходить гораздо меньшее расстояние.

Сила тока, калибр и толщина

Сила тока вашего сварочного кабеля относится к максимальной величине электрического тока, которую кабель может безопасно передавать. Чем выше допустимая нагрузка, тем больший ток может проводить сварочный кабель. Если вам требуется определенная сила тока для правильного выполнения вашей задачи, убедитесь, что кабель может достигать максимума.

Ampacity также сообщает вам, какой ток может выдержать ваш сварочный кабель, прежде чем он начнет перегреваться и отключится. Вы также можете увидеть, что мощность называется номинальной емкостью. Номинальная мощность — это процент тока, который ваш сварочный кабель может использовать в течение десяти минут, прежде чем он перегреется и отключится. Альтернативное имя, по сути, представляет собой ту же информацию, но вы увидите ее в процентах, а не в виде числа с аббревиатурой AWG.

Длина кабеля также напрямую влияет на силу тока на конце линии. Чем длиннее кабель, тем меньше сила тока на конце. Если вам нужен более длинный кабель, вам следует приобрести кабель с большей силой тока, чтобы к тому времени, когда он достигнет сварочного аппарата, у вас было достаточно ампер.

С другой стороны, вы можете использовать кабель меньшей длины для достижения аналогичных результатов. В этом случае вы должны максимально приблизиться к нужной вам силе тока с кабелем.

Калибр сварочного кабеля — это другое название толщины и силы тока, которую может проводить кабель. Чем выше калибр, тем толще кабель и тем больше вы можете провести.

Гибкость и скручивание

Для сварочного кабеля гибкость является одним из наиболее важных аспектов, которые следует учитывать. В зависимости от среды, в которой вы работаете, вам нужно будет решить, требуется ли вам более гибкий сварочный кабель, чтобы помочь вам маневрировать вокруг объектов, или вы можете использовать менее гибкий кабель.

Однако всегда следует выбирать более гибкий сварочный кабель, а не более жесткий. Во время сварки вы постоянно двигаетесь, и ваш сварочный кабель должен соответствовать этому постоянному движению.

Для сварочного кабеля количество прядей напрямую связано с гибкостью медной проволоки внутри кабеля. Чем больше медных жил внутри кабеля, тем более гибким становится кабель. Поскольку производители добавляют больше жил, толщина сварочного кабеля остается прежней, но жилы становятся тоньше и придают кабелю большую прочность, гибкость и более высокий AWG.

Когда вы покупаете сварочный кабель, вы заметите две основные части информации. Вы увидите класс K или класс M. Класс относится к количеству жил кабеля. Класс K имеет меньшее количество нитей и имеет калибр 30 AWG, но это также наиболее часто используемый класс. Класс M будет иметь больше жил и будет иметь калибр 34 AWG. Таким образом, чем выше AWG, тем более прочным и гибким будет кабель.

Будьте осторожны, так как большинство компаний рекламируют свой стандартный сварочный кабель как Super-Flex или Ultra Flex, когда они обычно продают сварочный кабель нормального счета.

Сопротивление

Вам необходимо учитывать ситуацию, тип проекта и окружающую среду, в которой вы будете работать. резка.

Наиболее распространенными материалами для изоляции сварочных кабелей являются неопрен, EPDM, CPE и PVC. Каждый из них имеет свой уникальный набор сопротивлений и долговечности. Перед покупкой любого сварочного кабеля всегда дважды проверяйте, из какого материала сделана изоляция и будет ли он лучшим вариантом для вашего сварочного проекта.

Вы должны будете учесть необходимое количество ампер и убедиться, что кабель может выдержать и обработать его. Вы должны учитывать температуру на рабочем месте, влажные условия, грязные условия, воздействие грязи, масла и других опасных химических веществ. Вам не нужно покрытие, которое портится под действием определенного химического вещества. Эта ситуация может привести к оголению медных проводов, что может привести к возгоранию или поражению электрическим током.

Цвет

Как правило, цвет не оказывает прямого влияния на использование провода. Больше всего вам понадобятся сварочные кабели разного цвета, чтобы вам было легче определить, какой кабель вы подключили к какой машине. Обозначение цветов поможет в чрезвычайных ситуациях, когда вам нужно отключить или определить, какой сварочный кабель или аппарат вызывает неисправность.

Обычно можно найти сварочные кабели с желтой, синей, зеленой, красной или черной изоляцией. Некоторые сварочные кабели, такие как сварочный кабель класса M UL/CSA 600V, имеют свой особый цвет. Что касается кабеля класса M, он обычно имеет изоляцию с оранжевым покрытием.

Получите сварочный кабель, который вам нужен, с WesBell Electronics

Нет ничего более неприятного, чем оказаться в ситуации, когда вы не можете сварить, потому что у вас нет подходящего сварочного кабеля или в вашем местном магазине товаров для дома не носите конкретный кабель, который вам нужен. Вместо того, чтобы ходить по разным магазинам в последнюю минуту и ​​останавливать процесс вашего проекта, используйте приведенную выше информацию, чтобы определить, какой тип кабеля лучше всего подходит для вас, и купите его заранее.

Вместо того, чтобы беспокоиться о сварочном кабеле, купите его в Интернете, чтобы он всегда был под рукой, когда он вам нужен.

WesBell Electronics предлагает широкий выбор различных сварочных кабелей, которые обязательно удовлетворят любые ваши потребности.

Как выбрать кабель для сварочного аппарата?

Главная → Блог → Как выбрать кабель для сварочного аппарата?

06.03.2022

К выбору провода следует подходить с повышенным вниманием. В данной статье рассмотрим выбор проводника для сварочного аппарата. Дуговая сварка является высокоинтенсивным процессом. Когда посредством протекания тока короткого замыкания возникает дуга в месте соприкосновения электрода и металла, происходит процесс оплавления и материал электрода переносится в место сварки. Правильный выбор провода необходим для обеспечения оборудования питанием и для организации непрерывного процесса сварки.

Интернет-магазин “Икс Кабель” – надежный поставщик кабельно-проводниковой продукции высокого качества. У нас вы сможете выбрать товар согласно требуемому назначению и купить его по выгодным ценам. Менеджеры всегда придут на помощь и окажут квалифицированную консультацию, предоставят необходимую техническую информацию. Доставка в Москву и все регионы страны осуществляется в минимальные сроки.

Требования к кабелю для сварочника

Выбирая провод для подключения как зажима массы, так и держателя электродов стоит обратить внимание на следующее:

– выдаваемый ток. Аппараты подобного рода бывают бытового значения на токи до 200 А и промышленного, которые могут выдавать ток до 400 А;

– разнообразие задач по сварке. Может быть как относительно не трудный процесс – легкая доступность к местам сварки, так и процесс в котором сварка может быть затруднена положением необходимого участка;

 – температура окружающей среды. Наличие как жаркой, так и чрезмерно холодной окружающей среды вокруг места работ оказывает негативное влияние на провод;

– гибкость провода. Перемещают кабель в свернутом состоянии, а значит он должен обладать достаточной гибкостью.

Из вышеперечисленного можно говорить о необходимых свойствах провода. Выбираемый проводник должен:

– обладать достаточной устойчивостью к воздействию агрессивных сред, более того должен быть также устойчив к ударам и другим механическим повреждениям;

– обладать достаточной гибкостью, для обеспечения удобства в применении электрода;

– обладать повышенной устойчивостью к перепадам температур;

– обладать достаточным сечением, поскольку при нормальной работе необходимо выдерживать высокие токи при низком напряжении;

– обладать достаточным запасом прочности для компенсации многократных сворачиваний провода в положение для транспортировки.

Подходящие марки и виды кабеля

Самыми распространенными марками для наших целей является кабель типа КГ. Кабель этой марки довольно гибок. Это многопроволочная жила в специальной резиновой оболочке. Кроме него есть марка КОГ, основное отличие – класс гибкости выше чем у КГ. Есть более специализированный кабель марки КС.

Дополнительно в обозначении могут присутствовать буквы, указывающие на исполнение кабеля, например, Т – для тропического климата, КХ и ХЛ – кабель с морозоустойчивой изоляцией. Наличие буквы П обозначает присутствие оболочки из полимерного материала. Цифры в наименовании указывают на количество и сечение жил.

Выбор сечения и длины

Необходимое сечение кабеля для сварочного аппарата подбирается в зависимости от величины тока.

Очень интересен показатель допустимой длины кабельной линии. С увеличением длины происходит увеличение сопротивления, при неизменном сечении провода. При этом наличие большей длины обеспечит лучшую мобильность сварочного аппарата. С применением короткого кабеля придётся часто перемещать сварочный аппарат.

Оптимальная длина кабельной линии для сварочного аппарата будет в пределах 5-10 метров. Правда это распространено для бытовых аппаратов, которые достаточно легки для обеспечения большей мобильности.

Кабель для подключения сварочника к сети

Также необходим кабель для подключения сварочного аппарата к сети. При этом питающие токи намного меньше сварочных. В зависимости от мощности оборудования они могут быть в пределах 30-50 Ампер. Поэтому для питания необязательно подбирать провод большого сечения, такого как для электродержателя. Этот кабель рассчитывается исходя из типа сети и предполагаемого места проведения работ. Для бытовых сварочных аппаратов питающий кабель может быть до 4 мм². Кабель содержит две основные жилы, что применимо для систем без возможности заземления, но может быть и трехжильным.

Общая длина кабельной линии обычно составляет от 3-х до 5-ти метров. Если необходимо увеличить длину, используют удлинители, которые могут увеличить рабочую зону еще на 10-20 м. Если необходимая рабочая зона находится дальше 20 метров, используют удлинители с более крупным сечением до 4 мм². Применяемый на большие расстояния удлинитель обычно поставляется в катушках, удобных для быстрого сворачивания и разворачивания. В свернутом виде кабель при работе устройства быстро нагревается, что способствует его большей деформации и ухудшению свойств.

Правила эксплуатации

Основные правила эксплуатации сварочного кабеля:

 – подключение осуществлять только через кабельные наконечники, которые подлежат опрессовке;

 – для исправления или наращивания кабеля стоит использовать гильзы. Соединение посредством скручивания проводов недопустимо;

 – не стоит приобретать слишком длинный провод. Он будет греться и терять в мощности, а также увеличится масса кабеля;

 – не стоит превышать длительно допустимые нагрузки кабеля, что приведет к повреждению и дальнейшей замене провода;

 – стоит приобрести удлинитель для увеличения зоны монтажных работ.

← Технические характеристики и область применения провода ПВ4 Характеристики бронированного кабеля ВБбШв →

Замена сварочных проводов в инверторе: важные особенности

Наш современный мир — это мир конкуренции. Постоянное стремление производителей к удешевлению продукции приводит к тому, что на приборы устанавливаются не самые лучшие, но самые дешевые материалы. Многие из них выполняют свою работу, но или неудобны в использовании, либо век такого сырья недолог. Инверторные сварочники китайцы считают излишним комплектовать длинными, толстыми проводами. Обычно в комплекте идут короткие алюминиевые диаметром около 5 мм, которые даже при работе трехмиллиметровым электродом перегреваются, плавятся. Легкие «крокодилы» тоже не выдерживают большого тока. О том, чем заменить заводские провода, будет рассказано в нашей статье.

Какие должны быть провода в сварочном инверторе

Кабель для сварочного инвертора подбирается под требуемую нагрузку и возможную эксплуатацию. Нет ни отечественных, ни импортных универсальных кабелей абсолютно под все условия. Однако производится много видов, удовлетворяющих любым потребностям.

Металлический сердечник должен содержать большое количество мелких жил — от десятков до тысячи. Сечение жилы должно соответствовать мощности аппарата и току электродуги. К примеру, для электродов 2—3 мм зачастую хватает силы тока в 100 А. Подойдет хороший кабель сечением 6 мм2 с устойчивостью к нагрузке до 11 кВт. Чаще же сварочник выдает больший ток, поэтому провод должен быть толще.

Основные требования к сварочным кабелям:

1. Подавать ток к сварочным поверхностям с минимумом потерь.
2. Быть достаточной длины, веса, толщины. Это обеспечивает минимальный нагрев с возможностью удаленной работы без перемещения самого аппарата.
3. Обладать надежной изоляцией проводника от влаги окружающей среды.
4. Иметь высокую износостойкость.
5. Не поддаваться влиянию низких температур. Например, при работе зимой обязательно выбирается резиновая изоляция с маркировкой КГ или КГ-ХЛ. Причем вторая работает при температурах далеко за -35 градусов. Изоляция из ПВХ категорически не подходит из-за невозможности работы при низких температурах, неустойчивости к ультрафиолету.

Маркировка кабелей:

1. КС – сварочный.
2. КГ — кабель гибкий в одинарной или двойной изоляции.
3. КГ-ХЛ — кабель гибкий холодоустойчивый для очень низких температур.

Существует 3 типа проводников: с одной, двумя, тремя жилами.

1. Одножильный характерен для простых инверторов и чаще используется гаражными мастерами.
2. Двухжильный объединяет провода катода, анода. Проводники аналогичны по конструкции. Весь смысл такой конструкции — в удобстве подведения высокочастотного, переменного тока.
3. Трехжильный применяется в автоматической сварке длинных металлических конструкций. Большее количество жил дает однородный качественный шов.

Иногда в работе необходимо удлинение сварочного кабеля. Это делается при работе в стесненных условиях или на высоте, чтобы не таскать с собой аппарат. Производители не высказываются однозначно о возможности удлинения проводников. Однако среди сварщиков повелось, что этого делать нельзя. Однако длину кабеля увеличивать можно. Главное — помнить, что удлинение на 1 м должно соответствовать увеличению сечения на 40—50 %. В противном случае, проводник станет неконтролируемо разогреваться, сварочная дуга уменьшится, а управлять ей станет сложнее.

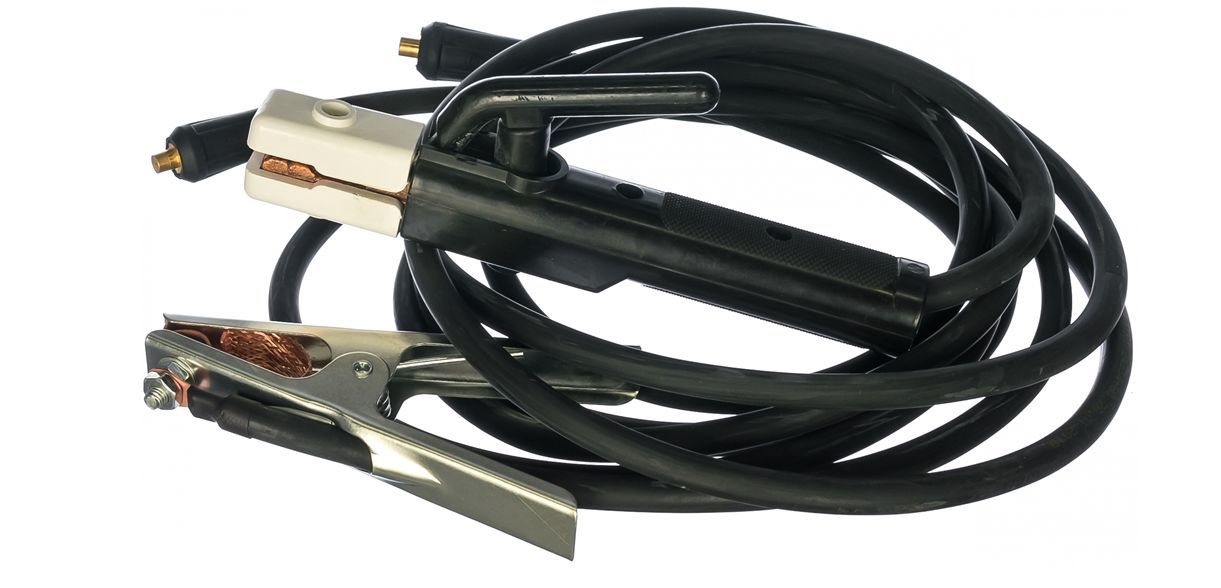

Как заменить

С кабелем меняем все заводские элементы, не отличающиеся качеством:

1. Электродержатель бывает трех видов: вилочный, пружинный, винтовой. Первый изготавливается самостоятельно, надежен, но не изолирован. Пружинные удобны, но в низшей ценовой категории не лучшего качества. Винтовые надежно держат электрод, подходят неопытным специалистам.
2. Силовой кабель — второй элемент по значимости. Качество актуально при работе со слабым сварочником, сила тока которого едва дотягивает до 120—130 А. Хуже качество — выше сопротивление материала. Лучше выбирать КГ-ХЛ одножильный на предельные величины аппарата с учетом его размера. Стандартная длина — 2—3 м. С увеличением ее меняется площадь проводника. Для тока 160—190 А достаточно 16 мм2 при стандартной длине. Для профессиональных аппаратов на 250 А сечение увеличиваем до 25 мм2.
3. Зажим для массы выбираем на большую силу тока, либо покупаем клемму заземления из латуни.
4. Сварочные разъемы идут в комплекте с аппаратом. При необходимости приобретаются отдельно. Присутствие медных полосок под винты крайне желательно.

В сборке ничего сложного нет.

1. Кабель с держаком делаем на 1—2 м длиннее идущего на массу. Запас кабеля позволит не передвигать сварочный аппарат при работе с массивными, длинными конструкциями.
2. Зачищаем концы проводов. Лучше это сделать стриппером для снятия изоляции.
3. Зажимаем кабель в держаке с проставкой под винт, чтобы не разломить часть волосков.
4. Кабельную вилку монтируем подобным образом.

В итоге получаем универсальные кабеля, помогающие во многих ситуациях, работающие без перегрева. КГ-ХЛ прекрасно служит в условиях крайнего Севера.

По стоимости самосборный комплект несколько дешевле заводских, а по качеству выше.

ШТРЕКЕР | Многожильный провод и кабели | Машины для стыковой сварки проволоки

Машины для сварки многопроволочной проволоки и канатов сечением до 16 мм² Машины для сварки канатов и кабелей сечением от 25 до 2500 мм².

STRECKER предлагает широкий ассортимент сварочных аппаратов для сварки многопроволочной проволоки и канатов серии SE.

Сварочные аппараты SE предназначены для эффективного соединения многожильных проводов и токопроводящих кабелей сечением до 16 мм² из алюминия или меди с использованием труб. Имея одну зажимную губку для всего диапазона сварки и минимально возможные однопроволочные установки для высокопрочных сплавов, мы удовлетворяем самые высокие требования, например, для автомобильной промышленности. Можно сваривать даже проволочные канаты разного диаметра. В результате получается однородное соединение без пор и заусенцев.

Этот процесс требует помещения скрученных концов проволоки или веревки в стеклянную или керамическую трубку так, чтобы концы соприкасались. Керамика является материалом первого выбора здесь. Снятие фаски отверстия может быть легко выполнено на станке. Как правило, мы используем стеклянные трубки для многожильного провода диаметром

. После начала процесса сварки два конца свариваются вместе под действием протекающего тока и приложенной силы осадки. После завершения сварки труба разрывается за доли секунды с помощью эргономичного труболома STRECKER. Поверхность в месте сварки без заусенцев, чистая, гладкая и лишь незначительно утолщается.

Работа сварочных аппаратов STRECKER проста в освоении. Ножной привод сварочного зажимного приспособления, являющийся стандартным для серии SE, отвечает самым высоким требованиям к удобству и эргономике. В частности, серия LSZ позволяет соединять многожильные провода вне обычного положения сварки. Компактная и надежная конструкция станка с интуитивно понятным управлением для оператора предназначена для промышленного использования на производстве.

Каждый день тысячи сварочных аппаратов STRECKER используются по всему миру для получения точных и воспроизводимых стыковых швов.

Подробнее…

Скрученная проволока и канат для сварки

До 16 мм²

Серия SE – Машины для сварки многопроволочной проволоки и каната

медные жилы/корды | 0,08 – 1200 мм² | 28 – 2250 AWG/MCM

алюминиевые жилы/корды | 1,5 – 1200 мм² | 15 – 2250 AWG/MCM

Серия LSZ – клещи для сварки прядей

медные жилы/корды | 0,08 – 4 мм² | 28–11 AWG/MCM

Серия PA – сварочный аппарат с параллельным направлением

медные жилы/корды | 6 – 400 мм² | 9 – 800 AWG/MCM

алюминиевые жилы/корды | 16 – 500 мм² | 5 – 1000 AWG/MCM

От 25 до 2500 мм² Машины для сварки канатов и кабелей

STRECKER предлагает широкий ассортимент машин для сварки канатов и кабелей серий SE, PA, MS и MK.

Сварочные аппараты SE предназначены для эффективного соединения многожильных проводов и токопроводящих кабелей сечением от 25 до 1200 мм² из алюминия или меди с использованием труб. Мы указываем точные зажимные губки, необходимые для каждого размера или конфигурации. Это означает, что даже при минимально возможных однопроводных установках мы отвечаем самым высоким требованиям, например, для автомобильной промышленности. Эти машины также устанавливаются перед экструдерными линиями, так как оптимальные результаты сварки с минимальным утолщением обеспечивают плавный рабочий процесс. Можно сваривать даже проволочные канаты разного диаметра. В результате получается однородное соединение без пор и заусенцев.

Сварочные аппараты PA привлекают внимание своим эффективным дизайном и конструкцией. Ручное зажимное устройство с оптимизированной эргономикой является основой этой прочной, но при этом недорогой версии.

В сварочных аппаратах SE и PA концы троса или троса вставляются в трубку из керамики или графита до соприкосновения концов.

Керамика является материалом первого выбора здесь. Как правило, мы используем графитовые трубы от > 400 мм² (версия G).

После начала процесса сварки два конца свариваются вместе под действием протекающего затем тока и приложенной силы осадки. При необходимости проводится предварительный нагрев для достижения оптимального температурного профиля. После завершения сварки труба разрывается. Поверхность в месте сварки без заусенцев, чистая, гладкая и лишь незначительно утолщается.

Работа сварочных аппаратов STRECKER проста в освоении. Пневматическое сварочное зажимное устройство входит в стандартную комплектацию, начиная с SE12, и отвечает самым высоким требованиям с точки зрения удобства и эргономики (то же относится и к PA100-SE). Давление высадки тогда также пневматическое. Компактная и надежная конструкция станка с интуитивно понятным управлением для оператора предназначена для промышленного использования на производстве.

Сварочные аппараты MS и MK предназначены для больших сечений, высочайшего качества и документально подтвержденной воспроизводимости с тросами и тросами сечением до 2500 мм² из алюминия или меди. Мы отвечаем самым высоким требованиям для наименьших возможных однопроволочных установок, приложений класса 2-6, а также для высокопрочных сплавов. Даже стальные канаты разного диаметра можно сваривать с минимальной зоной термического влияния. Заусенец удаляется в сварочном зажимном приспособлении и захватывается в машине. В результате получается однородное, очень тонкое соединение без пор и заусенцев. Серии MS и MK стандартно оснащены нашей инновационной системой управления FullParameterControl (FPC). Полный рецепт сварки надежно и с точной воспроизводимостью хранится в контроллере. Все настройки машины производятся автоматически по выбранному рецепту без вмешательства оператора. Опционально качество сварочного процесса можно контролировать с помощью системы контроля параметров STRECKER.

Трехфазный трансформатор постоянного тока используется для противодействия высокому потреблению тока или кратковременным пиковым нагрузкам, возникающим при сварке проводников очень большого сечения. Это снижает потребление тока.

Каждый день тысячи сварочных аппаратов STRECKER используются по всему миру для получения точных и воспроизводимых стыковых швов.

Подробнее…

Сварка тросов и тросов

> 25 мм²

Серия МС, МК – двухвысадочные станки для цветных металлов

медные жилы/корды | 16 – 2500 мм² | 5 – 5000 AWG/MCM

алюминиевые жилы/корды | 16 – 2500 мм² | 5 – 5000 AWG/MCM

Серия SE – Машины для сварки многопроволочной проволоки и каната

медные жилы/корды | 0,08 – 1200 мм² | 28 – 2250 AWG/MCM

алюминиевые жилы/корды | 1,5 – 1200 мм² | 15 – 2250 AWG/MCM

Серия PA – сварочный аппарат с параллельным направлением

медные жилы/корды | 6 – 400 мм² | 9 – 800 AWG/MCM

алюминиевые жилы/корды | 16 – 500 мм² | 5 – 1000 AWG/тыс.см

Размер сварочного кабеля — какой лучше? (с таблицей)

Выбор сварочного кабеля неправильного размера может быть опасным. Провода могут перегреваться и прогорать изоляционный слой, что приводит к поражению электрическим током и пожарам.

Правильный размер обеспечивает безопасную и эффективную сварку. Но определить размер кабеля не так просто.

Итак, мы подготовили это руководство, чтобы помочь сориентироваться в нюансах и терминологии, которые могут запутать даже опытных сварщиков.

Мы также создали полезную таблицу, позволяющую быстро найти нужный размер кабеля в зависимости от параметров сварочной установки.

Что такое сварочный кабель?

Сварочные кабели, также называемые сварочными кабелями, соединяют зажим заземления и электрододержатель с источником питания (т. е. со сварочным аппаратом).

Прочность и гибкость являются ключевыми аспектами сварочных кабелей. Они должны быть устойчивы к порезам, износу и повреждению изоляции, а также легко изгибаться и гнуться. Вам нужно легко манипулировать сварочным электродом и иметь доступ к каждой части сварного соединения. Представьте, насколько сложной была бы сварка, если бы кабели были слишком жесткими.

Сердечник кабеля – медь или алюминий

Сотни тонко скрученных проводников образуют сердечник кабеля. Чем выше количество прядей кабеля, тем выше его гибкость.

Медь является лучшим проводником, чем алюминий. Таким образом, сварочные провода с алюминиевым сердечником требуют кабеля большего диаметра, чем провода с медным сердечником. Но алюминий легче и дешевле меди.

Изоляция кабеля – EPDM, неопрен или ПВХ

EPDM и неопрен являются предпочтительными изоляторами для сварочных кабелей из-за их гибкости и прочности. Эти материалы устойчивы к истиранию, влаге и пыли и хорошо предотвращают порезы и разрывы изоляции.

Тем не менее, ПВХ лучше всего подходит для защиты от разрывов и порезов. Но он менее гибкий. Если вы свариваете в типичных условиях, придерживайтесь EPDM и неопрена. Но если вы планируете работать на особенно шероховатых поверхностях или в суровых условиях, изолирующая оболочка из ПВХ предпочтительнее.

Какой размер сварочного кабеля мне нужен?

Размер сварочного кабеля зависит от максимальной выходной силы тока сварочного аппарата, номинального выходного рабочего цикла и общей длины сварочного контура. Но тип тока (переменный или постоянный) НЕ влияет на размер сварочного кабеля.

Возможно, вы слышали, что длина кабеля определяет размер кабеля, но это правда только наполовину. Необходимо учитывать всю сварочную цепь. Сюда входят оба сварочных провода, зажим заземления и электрододержатель.

Сила тока кабеля

Сила тока, также называемая пропускной способностью по току, представляет собой максимальную величину тока (силу тока), которую кабель может безопасно проводить без превышения номинальной рабочей температуры. Электрический поток генерирует тепло, и вам нужен кабель, который не будет перегреваться.

В некоторых расчетах емкости кабели оцениваются только на основе длины кабеля и диаметра провода, что не является самым точным способом расчета сечения кабеля. Как мы обсуждали выше, вам необходимо учитывать всю длину цепи.

Допустимая нагрузка уменьшается по мере увеличения длины кабеля. Это падение происходит потому, что чем длиннее кабель, тем выше сопротивление, что увеличивает рабочую температуру. Если он станет слишком горячим, тепло может повредить изоляцию кабеля.

Но по мере увеличения диаметра сварочного кабеля повышается допустимая нагрузка. Чем больше поперечное сечение кабеля, тем меньше сопротивление протеканию электрического тока. Меньшее сопротивление означает более холодный кабель, что увеличивает номинальную нагрузку.

Рабочий цикл

Каждый сварочный аппарат рассчитан на рабочий цикл. Этот процентный рейтинг указывает на часть 10-минутного интервала, в течение которого сварщик может работать при указанной силе тока, прежде чем отдыхать в течение оставшегося времени.

Например, рабочий цикл 40 % при 200 А означает, что источник питания может выдавать 200 А в течение четырех минут, а затем отдыхает еще шесть минут.

Чем выше рабочий цикл, тем больше требуется кабель. При высоком рабочем цикле кабель имеет более длительный период для нагрева выше безопасной температуры и более короткое время для рассеивания накопленного тепла. Итак, вам нужен более мощный кабель с высокими рабочими циклами.

Таблица размеров сварочного кабеля

Чем больше диаметр кабеля, тем выше допустимая нагрузка. Тонкие и длинные сварочные кабели не могут пропускать большие токи из-за слишком большого сопротивления, что приводит к перегреву кабеля и повреждению его изоляции. Это опасно и может привести к возгоранию, ожогам или поражению электрическим током, особенно потому, что вы, вероятно, вступите в физический контакт с кабелем во время сварки.

Сложные расчеты для выбора размера кабеля включают рабочий цикл машины, максимальную выходную силу тока, длину цепи и диаметр кабеля. К счастью, таблицы размеров кабелей упрощают этот процесс. Но прежде чем мы покажем вам таблицу, охватывающую большинство потребностей в сварке, мы должны обсудить номинальный калибр проволоки.

Кабели обычно классифицируются по размеру американского калибра проводов («AWG»). Рейтинг AWG работает в обратном порядке — чем меньше номер AWG, тем больше диаметр кабеля. Например, кабель AWG 20 имеет гораздо меньший диаметр, чем кабель AWG 5.

Но есть важное правило рейтинга AWG, которое вам необходимо знать. Нулевой размер часто называют «AWG 1/0», а не «AWG 0». Итак, «AWG 1» меньше, чем «AWG 1/0». Кроме того, существует рейтинг с двойным нулем «AWG 2/0», тройным нулем «AWG 3/0» и т. д. Чем больше нулей, тем больше диаметр кабеля.

Будьте осторожны, чтобы избежать классической ошибки новичка. Легко прочитать приведенную ниже таблицу и определить, что вам нужен кабель «AWG 3/0», но по ошибке купить кабель «AWG 3». Это было бы опасной ошибкой.

Кабель AWG 3 на шесть размеров меньше и никогда не сможет справиться с нагрузкой кабеля класса AWG 3/0. Поэтому при заказе обратите особое внимание и дважды проверьте, что у вас правильный кабель с рейтингом AWG.

Удлинительные кабели

Удлинительные кабели работают аналогично сварочным кабелям. По сути, вам нужен кабель, который может работать с входной силой тока и напряжением сварочного аппарата для желаемой длины удлинительного кабеля.

Мы написали полное руководство по определению необходимого сечения кабеля AWG, по выбору кабеля для покупки и по сборке удлинителя своими руками.

Где купить кабели

Во многих магазинах инструментов продаются сварочные кабели, но проще всего их купить на Amazon из-за большого выбора. Ниже приведены ссылки на часто используемые кабели, но вы должны знать, что сварочные провода продаются либо отдельно, либо с держателем электрода, зажимом заземления, наконечниками и штекерами DINSE.

Если вы покупаете кабели в магазинах сварочных материалов, у вас есть преимущество в том, что вы покупаете их пешком. Но если вы покупаете на Amazon и подобных интернет-магазинах, вы обычно получаете фиксированную длину. Тем не менее, удобнее получить кабели онлайн, и вы можете сохранить лишнюю длину для других нужд.

Полный комплект – 100 футов. Провода Tweco

Комплект сварочных проводов длиной 100 футов

• Сварочный кабель длиной 100 футов — размер 1/0 калибра
• Зажим заземления Tweco, 300 А
• Держатель электрода Tweco 250 А
• Кабельные соединители Tweco 2-MPC-1
• (2 шт.) Наконечники Tweco 2-AF

Этот сварочный кабель длиной 100 футов поставляется с высококачественным зажимом заземления Tweco на 300 А и электродом на 250 А. держатель. Он также включает разъемы DINSE и стандартные наконечники Tweco 2-AF, если ваша машина не использует разъемы DINSE. Кабель калибра AWG 1/0 (ноль AWG, как обсуждалось ранее).

Многим не нужен сварочный контур длиной 100 футов, но этот кабель по-прежнему популярен, поскольку его можно обрезать, а остальную часть сохранить для будущих нужд. Ваши сварочные провода рано или поздно порвутся, поэтому хорошо иметь запасной кабель для замены.

Кабель EWCS 2 AWG длиной 100 футов — сделано в США

100 футов. Кабель EWCS 2 AWG

• Стойкий к солнечному свету
• Водостойкий
• Высокогибкая медная скрутка 30 калибра
• Поставляется в виде бухты
• при сварке с использованием тока 200–250 А при рабочих циклах 30–60 % этот кабель AWG 2 от EWCS является хорошим выбором. Он имеет 100% медный сердечник и обеспечивает отличную изоляцию и проводимость. Плюс кабели EWCS производятся в США и специализируются на производстве кабелей.

  Но если вам нужна большая сила тока, тот же бренд также предлагает гибкий и прочный кабель AWG 1/0 длиной 100 футов.

  Обмотка

  Сварочные кабели должны иметь соответствующий диаметр для конкретной установки. Длина кабеля, сила тока, рабочий цикл машины и класс изоляции кабеля определяют необходимый размер.

  Чем больше диаметр (например, чем ниже рейтинг AWG), тем большую силу тока кабель может передавать на большие расстояния и с более высоким рабочим циклом.
