BELMASH: полезные статьи

Источник: журнал "ПОТРЕБИТЕЛЬ" объединенный выпуск № 04'2017, рубрика обзор, название статьи: "Фрезерные столы Belmash и оснастка к ним".
В текущем году компания Belmash значительно расширила ассортимент предлагаемой продукции. Если ранее основной областью её деятельности было производство деревообрабатывающих станков и дополнительных приспособлений к ним, то сейчас компания начала развивать ещё несколько направлений, причём не только «станочных», но также и ручной электрический, и аккумуляторный инструмент. Станки, впрочем, тоже не забыты — выпущена новая «флагманская» модель, модернизированы ранее выпускавшиеся. Все эти и другие новинки от Belmash представлены на этих и соседних страницах. Здесь мы рассмотрим линейку фрезерных столов Belmash. Подобные устройства на рынке практически не представлены — хотя бы «что-то подобное» если и предлагается, то в очень ограниченных количествах.

Ручной фрезер — инструмент, которым пользуются как любители, так и профессионалы. Он используется при финальной обработке разнообразных деревянных заготовок, кромок, при изготовлении мебели, выборке пазов, соединении заготовок. В этих областях возможности фрезера, по большому счёту, ограничиваются только типами и формами фрез, а их на рынке предлагается огромное количество. Но есть ещё один «ограничитель» — при обработке небольших заготовок и «длинномеров» вроде узких реек или боковин мебельных щитов работать фрезером оказывается не так-то просто. И даже при обработке габаритных заготовок в начале и конце фрезерования велика вероятность ошибиться — и испортить их. Тут «в общем» можно выразиться так: фрезер прекрасно работает тогда, когда габариты заготовки позволяют надёжно опереть его на основание — так, что при работе исключена возможность «завалить» инструмент. Если опора недостаточна, возрастает вероятность ошибок. Конечно, в таких случаях многое зависит и от мастера, но понятно, что работа «на весу» и работа «с упором» — это совсем разные по сложности задачи. В этом отношении гораздо удобнее оказывается стационарный фрезерный станок со столом (у деревообрабатывающих станков привод фрезы обычно находится ниже уровня стола).

Но стоят такие станки весьма дорого, применять их есть резон только на уровне как минимум крупной мастерской. Есть и более простое решение. Берётся обычный фрезер, переворачивается и монтируется в подходящий стол. Этот вариант обходится значительно дешевле, многие мастера даже делают подобные столы самостоятельно. Купить такой стол тоже в принципе можно, но их ассортимент весьма ограничен — буквально несколько видов. И теперь к этому ассортименту добавились ещё два стола Belmash, настольная и напольная разновидности с целым рядом аксессуаров к ним.


Основания фрезерного станка BELMASH RT600/ RT800

Основание со столом — основа любого станка, именно на него ставится привод и необходимое для работы дополнительное оборудование. Belmash предлагает две разновидности оснований — напольную и настольную версии. Настольная разновидность, Belmash RT600, представляет собой металлический сварной каркас, напольная — Belmash RT800 — сборный металлический каркас. В остальном по своим особенностям они идентичны. На каркас крепится текстильный чехол-стружкосборник с боковыми карманами, в которых можно хранить необходимые для работы аксессуары, инструменты и другую «мелочовку». Чехлы оборудованы откидными клапанами для обеспечения доступа вовнутрь. Каркасы установлены на четырёх регулируемых ножках. Сверху на каркас крепится рабочий стол с пазом 19×9,5 мм. В центре стола есть прямоугольный вырез, закрытый съёмной пластиной с отверстием. К этой пластине снизу можно прикрепить обычный фрезер или специальный фрезерный двигатель Belmash. Электрическое подключение фрезера или фрезерного двигателя производится «через основание». Проще говоря, на основании смонтированы отдельный выключатель, сетевой кабель с вилкой и розетка. В комплект столов входит ещё несколько деталей и узлов. Наиболее востребован параллельный упор, снабжённый патрубком для отвода стружки. Кстати, патрубками для подключения к строительному пылесосу или стационарной системе пылеудаления в мастерской снабжены и чехлы столов — в «напольной» версии их два, диаметром 63 и 100 мм, в «настольной» — один.

Конечно, можно обойтись и без системы пылеудаления, запрета на такое нет, но при постоянной работе желательно подключиться хотя бы к верхнему патрубку. Ну а при использовании станка в условиях деревообрабатывающей мастерской есть смысл задействовать и «нижний» патрубок, без этого попавшую внутрь чехла стружку придётся время от времени выгружать вручную. Кстати, наличие чехла, в который собирается попавшая «вниз» стружка,– очень полезная особенность, на небольших фрезерных столах она обычно не предусмотрена. У тех чаще всего система пылеудаления подключается только «сверху». Из других элементов, входящих в комплект поставки оснований, можно отметить проставочное кольцо и два боковых одинарных прижима. Впрочем, о них будет рассказано ниже — эти детали также предлагаются и в качестве аксессуаров. Эти основания и входящие в их комплект принадлежности — необходимый минимум для превращения имеющегося у пользователя фрезера в портативный фрезерный станок. Но станки отличаются от ручных инструментов ещё и тем, что к ним практически всегда предлагаются разнообразные аксессуары для упрощения работы и проведения различных дополнительных операций.
Основания Belmash — не исключение, и предлагаемые к ним аксессуары рассмотрены далее.

Двигатель фрезерный Belmash 1800F

Концепция «берём фрезер, переворачиваем, монтируем его в основание — получаем фрезерный станок» достаточно проста и понятна. Но у Belmash в линейке дополнительного оборудования есть пара аксессуаров, позволяющих обойтись без собственного фрезера. Первый из них — фрезерный двигатель, то есть фактически электромотор с выключателем и цанговыми зажимами для фиксации фрез. Двигатель «высокооборотистый», частота вращения вала может регулироваться в широких пределах. Для универсальных фрезеров наличие регулировки — практически обязательная особенность, с её помощью подбирают оптимальную для конкретных задач частоту. Основной критерий тут — результат: чем выше частота, тем выше качество обработки. Точнее, качество больше зависит не от частоты, а от окружной скорости фрезы: с возрастанием диаметра окружная скорость тоже растёт. Но одновременно с ростом частоты возрастает риск «подпалить» обрабатываемую поверхность, а в особо запущенных случаях — испортить не только заготовку, но и фрезу.

Регулятор частоты размещён на корпусе двигателя, неподалёку от его выключателя. Двигатель можно установить напрямую в «штатную» съёмную пластину фрезерного стола. Правда, при таком варианте возможности станка ограничены — вертикального хода у фрезы не предусмотрено, использовать можно не все фрезы, и не для всех задач. Чтобы в полной мере обеспечить станку с двигателем универсальность, потребуется ещё один аксессуар — фрезерный лифт.


Двигатель фрезерный Belmash 1800F


ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 1800 Вт
ЧАСТОТА ВРАЩЕНИЯ (холостой ход): 10000–22000 об/мин
ДИАМЕТР ЦАНГИ: 6 и 13 мм
ГАБАРИТЫ: 120×120×230 мм
ВЕС: 3,75 кг

Самодельный фрезерный стол.

Фрезерные работы по дереву и металлу.2 часть

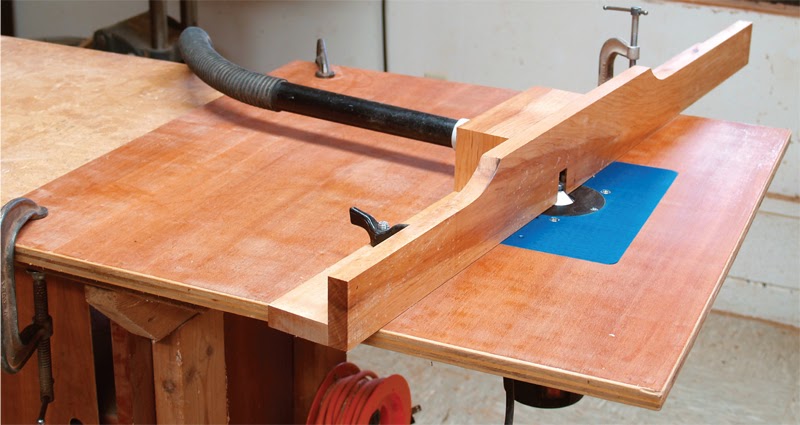

Фрезерный стол — это самый универсальный станок, который можно сделать своими руками. В него устанавливается ручной фрезер.
Первая часть видео https://www.youtube.com/watch?v=HMU7aMOJ_-E
Канал Глеба Стерхова https://www.youtube.com/channel/UCAYHQdtrLHSnHwEKnG3WC0A
Для фрезерного стола нужна фрезерная пластина и фрезерный лифт (он у меня готовый под фрезер Макита 3612C). Для столешницы использована фанера толщиной 15 мм в 2 слоя и гетинакс толщиной 2 мм. Склеены они на клей ПУР. В столешницу врезаны Т-треки, в которые устанавливаются прижимные гребенки и ползун. Один Т-трек комбинированный, два других одиночные, на них устанавливается параллельный упор.
Столешница установлена на циркулярную пилу и является расширителем рабочей поверхности. В итоге получается универсальный станок.
Мой первый фрезерный стол https://www.youtube.com/watch?v=lJs9pa6shFo
Фрезерный циркуль с микроподстройкой 1 часть https://www.youtube. com/watch?v=lIQN2Fv3jnQ
2 часть https://www.youtube.com/watch?v=vJNAgd0PhM8
Фрезерный лифт https://www.youtube.com/watch?v=ob7MGM8N6Cw
Стойка Sparky SP 43 https://www.youtube.com/watch?v=lIU7TwQDxNo
Глеб Стерхов https://vk.com/st.gleb
Алюминиевый профиль от компании ZENON.
Белая доска для маркеров https://www.youtube.com/watch?v=Ofi4S6FC5N8

#Heartwood #Хартвуд #фрезер #фрезерный_стол #фрезерный_лифт #фреза #станок #фрезерование #деревообработка #столярка #фрезерная_пластина #электроинструмент #DIY

Поскольку уведомления Ютуб больше не присылает, вопросы задавайте только в новых сообщениях, а не в старых диалогах, либо в соцсетях:
Страница Вконтакте: http://vk.com/mazai75
Instagram https://www.instagram.com/heartwood.mail75/
ЖЖ: http://mazai-san.livejournal.com/
Одноглазики: http://ok.ru/profile/559440384115
Партнерская программа Yoola: https://youpartnerwsp.com/join?10227
Production Music courtesy of Epidemic Sound!
Помощь в развитии канала и в приобретении материалов для мастер-классов:
https://money. yandex.ru/to/410014099203601

Сбербанк 4276 8130 1199 5417
PayPal [email protected]
Webmoney: R277335225414

Самодельный фрезерный стол. Фрезерные работы по дереву и металлу.2 часть

Фрезерный стол - это самый универсальный станок, который можно сделать своими руками. В него устанавливается ручной фрезер.
Первая часть видео youtube.com/watch?v=HMU7aMOJ_-...
Канал Глеба Стерхова youtube.com/channel/UCAYHQdtrL...
Для фрезерного стола нужна фрезерная пластина и фрезерный лифт (он у меня готовый под фрезер Макита 3612C). Для столешницы использована фанера толщиной 15 мм в 2 слоя и гетинакс толщиной 2 мм. Склеены они на клей ПУР. В столешницу врезаны Т-треки, в которые устанавливаются прижимные гребенки и ползун. Один Т-трек комбинированный, два других одиночные, на них устанавливается параллельный упор.
Столешница установлена на циркулярную пилу и является расширителем рабочей поверхности. В итоге получается универсальный станок.
Мой первый фрезерный стол youtube. com/watch?v=lJs9pa6shF...
Фрезерный циркуль с микроподстройкой 1 часть youtube.com/watch?v=lIQN2Fv3jn...
2 часть youtube.com/watch?v=vJNAgd0PhM...
Фрезерный лифт youtube.com/watch?v=ob7MGM8N6C...
Стойка Sparky SP 43 youtube.com/watch?v=lIU7TwQDxN...
Плейлист Глеба Стерхова по фрезерным лифтам youtube.com/playlist?list=PLxW...
Алюминиевый профиль от компании ZENON.
Белая доска для маркеров youtube.com/watch?v=Ofi4S6FC5N...

#Heartwood #Хартвуд #фрезер #фрезерный_стол #фрезерный_лифт #фреза #станок #фрезерование #деревообработка #столярка #фрезерная_пластина #электроинструмент #DIY

Поскольку уведомления Ютуб больше не присылает, вопросы задавайте только в новых сообщениях, а не в старых диалогах, либо в соцсетях:
Страница Вконтакте: vk.com/mazai75
Instagram instagram.com/heartwood.mail75...
ЖЖ: mazai-san.livejournal.com
Одноглазики: ok.ru/profile/559440384115
Партнерская программа Yoola: youpartnerwsp.com/join?10227
Production Music courtesy of Epidemic Sound!
Помощь в развитии канала и в приобретении материалов для мастер-классов:
money.

yandex.ru/to/41001409920...

PayPal [email protected]
Webmoney: R277335225414
Сбербанк 4276 1609 0418 0388

6 простых способов расширить возможности вашего фрезера

Правильно подобранные приспособления и принадлежности способны еще больше повысить ценность вашего фрезера.

В мастерской каждого работающего с деревом — независимо от уровня мастерства — должен быть хотя бы один фрезер. Этот универсальный инструмент трудится без устали, профилируя кромки, изготавливая соединения (какие угодно, начиная от простых пазов и заканчивая шипами «ласточкин хвост»), а также выбирая углубления для вставных элементов (например, инкрустаций), украшающих изделие. Правильно подобранные приспособления и принадлежности способны еще больше повысить ценность этой машины. Вот шесть первоочередных дополнений, которые позволят увеличить функциональность вашего фрезера. Еще большее число приспособлений, советов, планов и видеороликов по работу с фрезером вы найдете в журнале «WOOD-Мастер». Два бесплатных видеоролика о настройке и использовании приспособления для изготовления соединений «ласточкин хвост» и советы, как извлечь максимум пользы из вашего фрезерного стола, здесь.

1. ВТУЛКА, КОТОРАЯ НАПРАВЛЯЕТ

Установив копировальную втулку в проем подошвы вашего фрезера, вы сможете использовать ее для фрезерования по направляющей или шаблону, что позволит получать идеальные детали. Так как при данном способе обработки используется простая пазовая фреза, не имеющая подшипника, вы даже сможете погружать фрезу в материал в середине заготовки.

2. ДОСТОИНСТВА ПОГРУЖНОЙ БАЗЫ

Фрезеры с фиксированной базой, как правило, стоят меньше, чем погружные фрезеры, и при этом способны выполнить большую часть фрезерных работ в вашей мастерской. Но многие фрезеры с фиксированной базой также можно приобрести в составе набора, включающего погружную базу. Это позволит начинать и заканчивать проход посреди заготовки. Примером подобных операций могут служить каннелюры и глухие пазы, а также выемки в изготовленных с помощью фрезера резных табличках. Электродвигатель с легкостью переставляется из одной базы в другую, что обеспечивает универсальность двух фрезеров по цене, немногим большей, чем стоимость одного устройства. Вдобавок к этому, вы можете закрепить фиксированную базу во фрезерном столе; для перехода к фрезерованию вручную достаточно будет переставить двигатель в погружную базу.

3. ФРЕЗЕРНЫЙ СТОЛ — КОНТРОЛЬ НАД СИТУАЦИЕЙ

Установка фрезера в перевернутом положении во фрезерном столе позволяет существенно повысить степень контроля над заготовкой и процессом обработки, особенно при работе с заготовками, которые слишком малы для того, чтобы удерживать их рукой. Приобретаете ли вы фрезерный стол промышленного изготовления или строите его самостоятельно, в числе главных требований к нему должны быть идеально плоская рабочая поверхность, точный регулируемый продольный упор и эффективно работающий патрубок для подключения к системе пылеудаления. Кроме этих основных требований, обратите также внимание на надежность выключателя для пуска и остановки фрезера и прижимы-гребенок, обеспечивающие полный контроль над заготовкой.

4. ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ ИДЕАЛЬНО ТОЧНЫХ ПАЗОВ

Это приспособление позволит фрезеровать в стенках шкафов пазы, идеально соответствующие толщине полок. Для работы с ним не нужны специальные фрезы — оно рассчитано на работу с обычной пазовой фрезой и копировальной втулкой (мы использовали втулку диаметром 25 мм и фрезу диаметром 12 мм). Для начала выберите на внутренних гранях обеих направляющих (А) фальц шириной 10 мм и глубиной 10 мм. После этого соберите приспособление, руководствуясь рис. 1. Чтобы приспособить направляющие для работы с фрезой и втулкой других диаметров, используйте их для уменьшения ширины фальцев в направляющих. Оставшийся выступ будет точно соответствовать вашей комбинации фреза/втулка. Чтобы настроить приспособление на необходимую ширину паза, наденьте его на полку, как показано на рис. 2. Плотно прижмите направляющие (A) к заготовке и затяните гайки-барашки. Снимите приспособление с полки и прикрепите струбцинами к заготовке, в которой требуется сделать паз, совместив просвет между направляющими (A) с линиями разметки паза на заготовке. Установив фрезер на направляющие, отрегулируйте вылет фрезы. Сделайте первый проход, ведя копировальную втулку вдоль одной из направляющих, а затем второй проход вдоль противоположной направляющей.

Подробное описание изготовления данного приспособления и системы хранения фрез вы можете найти здесь.

5. «ЛАСТОЧКИН ХВОСТ»: МАШИНА ИЗБАВИТ ОТ ГОЛОВНОЙ БОЛИ

Соединения «ласточкин хвост» издавна считаются отличительным признаком качественной столярной работы. Точное и простое в применении приспособление для изготовления открытых соединений «ласточкин хвост» позволит вам заработать соответствующую репутацию, обойдясь без многолетней практики. Некоторые приспособления позволяют расширить ваш репертуар, включив в него «ласточкины хвосты» с изменяющимся расстоянием между шипами (что производит впечатление ручной работы), а также соединения на полупотайной «ласточкин хвост», скользящий «ласточкин хвост», и даже прямые ящичные шипы, для чего используются дополнительные шаблоны, входящие в комплект или приобретаемые отдельно.



6. ХРАНЕНИЕ ФРЕЗ: ДОБАВЛЯЙТЕ ПО МЕРЕ НЕОБХОДИМОСТИ

Эта модульная система хранения фрез подходит для любых выдвижных ящиков и легко расширяется по мере того, как будет расти ваша коллекция фрез. Выбранные размеры квадратов, соотносящиеся друг с другом как 1:2:3, увеличивают количество возможных вариантов размещения фрез. Как можно видеть на фотографии, здесь также предусмотрено место для гаечных ключей, копировальных втулок, а также имеется один большой квадрат с отверстиями для хранения насадок к бормашине. Чтобы изготовить свою модульную систему хранения, распилите плиту МДФ толщиной 19 мм вдоль, а затем поперек на квадраты размером 32, 64 и 96 мм. В центре каждого квадрата просверлите отверстие диаметром чуть больше, чем у хвостовика фрезы, — это облегчит извлечение фрезы из гнезда: для фрез с хвостовиками 8 и 12 мм — диаметром 8,5 и 13 мм, для насадок к бормашине с хвостовиками 3/32” и 1/8” — 2,8 мм и 3,6 мм соответственно. Погрузите квадраты в масляно-лаковую смесь, например, в «датское масло», а затем, удалив излишки средства тканью, поместите их для просушки на противомоскитную сетку, уложенную на козлы. Когда покрытие высохнет, разместите квадратики в выдвижном ящике. Чтобы заполнить лишнее пространство, используйте плотно подогнанные полосы оргалита толщиной 6 мм, а образовавшиеся лотки используйте для хранения различных принадлежностей.

Вспомогательный фрезерный стол

Сегодня я расскажу вам про мой вспомогательный фрезерный стол, который я начал делать для своей мастерской аж пару лет назад. Сегодня же я наконец то испытал в нем немалую потребность и занялся его доработками, попутно, фоторгафируя процесс.

Идея его родилась спонтанно во время доработки компрессора, доставшегося мне еще от деда (самодельный изготовленный из какого то холодильного оборудования). С его помощью я покрасил когда то свою первую серьезную столярную работу, тогда же я решил его немного доработать (для начала уменьшить габариты)

Снял рессивер и развернул его вдоль конструкции, переделал тележку и поменял двигатель (который по правде сказать, сжег по собственной дурости). Его заменил более компактный от советской стиралки. Дополнил конструкцию фильтром-влагоотделителем и современным штуцером.

Для увеличения объема рессивера к нему цеплялся газовый баллон (цилиндр в мешке в правом верхнем углу фото) через врезку в магистрали. В общем, получился вот такой «малыш». Но места в мастерской все-равно мало, поэтому я решил его «накрыть» сначала просто столиком, а потом, подумав, врезать в него вспомогательный фрезер и лобзик, которые у меня пылились на полках (мои первенцы — выкинуть рука не поднимается, а в работу уже не пускал за ненадобностью)).

Творческие муки по созданию тумбы на колесах я описывать не буду — ничего сложного, да и не фотографировал я их (в дело пошли обрезки ЛДСП, которые были на тот момент в наличии). Да и не фотографировал я тогда особо. Остановлюсь лишь на некоторых моментах. Фотографии могут не совпадать по хронологии (я расположил их по смыслу).

Фрезерная пластина была опять таки из первых (текстолитовая) от моего первого фрезерного стола — прошлось пересверлить отверстия.

С врезкой сильно не заморачивался более менее аккуратно подогнал наружные контуры. Внутренние же грубо выбрал лобзиком. Для крепления пластины использовал мебельные вкручиваемые футорки.

В крышку я решил врезать Т-треки для установки направляющих. Пазы под них выбирал фрезером, используя в качестве направляющей прямоугольный кусок ЛДСП.

Предвосхищая вопросы скажу, что Т-трек от какой то интерьерной системы, название к своему стыду, я забыл. Вошел он ровненько, заподлицо. После чего поле отпиливания в размер, был вклеен в пазы.

Получился вот такой ящик с откидывающейся крышкой.

Крышку сделал откидывающейся на газовом лифте. Сбоку нарисовался ящичек для принадлежностей.

Но после установки фрезера нарисовалась проблема: последний, упираясь в переднюю панель не позволял откинуть крышку. Органы управления двигателем компрессора вместе с фильтром (переделал под фильтры от аппаратуры искусственного дыхания) так же расположил на передней части снизу.

Первое время я с этим мирился, но потом взял и отпилил эту панель к чертям (о результате чуть позже).

Поглядев так и эдак я заполнил пустующее место слева от фрезера выдвижным ящичком для фрез и аксессуаров к фрезеру.

В таком виде он просуществовал у меня аж 2 года, пока, наконец, не понадобился всерьез второй фрезерный стол  (чтобы не перенастраивать операции).

Для полноценной работы необходима направляющая. В качестве заготовки использовался мебельный профиль от рамочных фасадов — то что нужно для такого изделия. Сразу же задумавшись об аспираци, присовокупил к нему щетку от пылесоса. Для фиксации направляющей на Т-треке использовались «сухарики» от советских мебельных петель и винты-барашки.

Разметил и просверлил отверстия под винты-барашки. Отметил центр, приложил к нему щетку, обвел карандашиком ее границы и начал высверливать отверстие для аспирации.

Профиль я сверлил на станке, используя корончатые сверла по металлу.

Получившиеся отверстия я соединил болгаркой (опробовал на алюминии алмазный диск.. режет но хуже, чем абразивный)

Затем перевернул направляющую и просверлил отверстие для фрезы.

Получилось примерно так.  Края и заусенки доработал напильником.

Тут я задумался, чем мне заполнить полость профиля, чтобы аспирация работала. Решил попробовать монтажную пену.Задул ей внутренности профиля. Снаружи протер растворителем пены.

Получилось хоть и герметично, но бугристо, с полостями и кавернами за которые будет цепляться воздушный поток. Подумал еще немного и залил все смесью ПВА с древесной пылью, после высыхания слегка шлифанул и получилось то, что надо — наклоненная внутрь воронка с более-менее ровными стенками.

Сверху парой саморезов прикрутил патрубок от пылесоса.

В принципе, направляющая готова, теперь собираем аспирационную магистраль.

Для изготовления крышки-переходника использовал новинку с Алишки — твердосплавные коронки по дереву. Грызут отлично, в материал надо заходить плавно, иначе рванет, ну и служат в разы дольше, чем традиционные корончатые сверла.

Сначала сверло Форстнера 25 мм — на половину толщины. Потом коронкой грубо вырезать окружность. Затем на фрезерном столе точно подогнал эту окружность до внутреннего диаметра патрубка. Более подробно этот процесс я уже описывал на примере вырезания крышки для моего циклонного фильтра — см соответствующую статью.

Поставив двойной патрубок и несколько шлангов различного калибра я собрал вот такую схему.

На крышке при этом остается отверстие в которое при необходимости втыкается шланг от направляющей.

При закрытой крышке система смотрится вот так:

С обратной стороны цепляется стружкоотсос

В принципе, уже можно работать. На этом мой очередной день закончился. На следующий день я задумал присобачить к нему лифт из погнутого домкрата, ну и наконец то использовать его в деле (стопочка заготовок в левом нижнем углу — почти 200 шт))) ждет своего часа).

Для установки домкрата необходимо было зафиксировать крышку, в противном случае, он просто поднимал ее, вместо поднятия фрезера.

Поискав подходящие замочки и не найдя их, пришлось вновь колхозить.

Делать их решил из металлических мебельных уголков, которые будут «запираться» винтом-барашком с коническим основанием, которое должно входить в коническое углубление под шляпку винта, предусмотренное в его конструкции. В жилу же оказалась и прорезь в одном из крепежных отверстий.

Для изготовления винтов использовал  мебельные опоры с навинченными на них гайками. Винт зажал в шуруповерт для придания вращения и болгаркой сточил гайки на конус.

Используя мебельные футорки, я прикрутил пару таких уголков. Сверху подчистил заподлицо болгаркой. Получилось не очень аккуратно ((, зато цепляться не будет

Еще раз замочек крупным планом. Получилось довольно удобно и надежно.

Домкрат встал без особых проблем. Пригодилось и ранее просверленное для редуктора компрессора отверстие ))

В общем, получился вот такой Франкенштейн.

В работе я его испытал — все великолепно. Осталось довести до ума электрику: Диммер-регулятор оборотов поставить на фрезер (пока он работает от такого же но сделанного удлинителем (штатный давно сгорел), дополнить станочек общей кнопкой экстренной остановки, да и лобзик я планирую перевернуть в противоположную сторону…

Но об этом позже )) все же работает, а времени, как всегда, не хватает.



Ну и, напоследок, приведу ссылки на инструменты и приспособления, которые я использовал в данном проекте

Фрезерный стол с фрезерным лифтом.

"Этикетки - не важны, важны потребительские свойства, удобство и надёжность. При этом самая главная надёжность - это надёжность вашего поставщика". © (经验丰富的圣人)*

Предисловие.

Один хороший человек сказал: "Моё, сугубо личное мнение, любой лифт на фрезерном столе - красивая, но не обязательная, "примочка". Значительно важнее возможность очень быстрой установки (снятия) фрезера на стол (и со стола). У меня для этого требуется отвернуть только один "барашек"". Возможно, кому-то доставляет удовольствие и кажется удобным таскать фрезер из стола и в стол. Так же, как, наверное, удобно для накачки автомобильного колеса иметь удовольствие каждый раз для этого снимать каждое колесо с автомобиля - это тоже может показаться удобным. Но есть и другие мнения насчёт того, что такое фрезерный лифт и что такое удобный фрезерный стол в целом.


Фрезерный лифт - не красивая примочка, а крайне полезная и удобная для работы конструкция, приспособление и инструмент. Лучшие модели фрезерных лифтов помогают очень быстро поднять и опустить фрезер в столе, быстро сменить фрезу и быстро, просто и очень точно выставить рабочую высоту фрезы. При этом снимать со стола фрезер не нужно вовсе, за исключением случаев, когда вы используете фрезер один на все случаи жизни. Но к снятию установке фрезера в стол лифт вообще не имеет никакого отношения. Хотя и тут не удержусь заметить - иметь один комплект колёс на два автомобиля - это тоже, наверное, кому-то покажется удобным.

Что такое фрезерный стол.

Фрезерный стол (или стол для фрезера) - это конструкция, состоящая из основания стола и столешницы (поверхности стола) с установленным в неё фрезером. Фрезер при этом, в большинстве случаев, расположен вертикально, то есть обращён цангой со фрезой вверх, хотя существуют конструкции фрезерных столов с горизонтальным положением фрезера и столы с возжможностью наклона фрезера. Здесь расматривается фрезерный стол с вертикальным расположением фрезера в нём.

Вполне реально сделать стол для фрезера своими руками, но при этом желательно знать о существующих готовых решениях. Сделать фрезерный стол своими руками совсем не значит, что надо своими руками делать фрезер или ломать голову над тем, как сделать лифт для фрезера самостоятельно. Есть как готовые приспособления для фрезера, так и готовые комплектующие, из которых можно самостоятельно собрать фрезерный стол.

Полный комплект принадлежностей, составляющих фрезерный стол с вертикальным расположением фрезера может состоять из:

  1. Основание фрезерного стола
  2. Поверхности фрезерного стола (т. н. столешницы)
  3. Профиля с двумя Т-образными пазами для крепления принадлежностей на фрезерном столе
  4. Фрезерного лифта
  5. Фрезера достаточно большой мощности, подходящего к данному лифту
  6. Комплекта цанг к фрезеру
  7. Комплекта вставок для пластины лифта (они закрывают большое отверстие пластины лифта, оставляя отверстие под фрезу
  8. Направляющей для стола с двумя подвижными половинками (возможен вариант использования в качестве направляющей позиционера)
  9. Измерителя высоты вылета фрезы (высоты фрезы относительно поверхности стола)
  10. Прижимов заготовки в 2-х плоскостях
  11. Углового упора
  12. Подвижного стола
  13. Системы электропитания фрезерного стола

Ниже в статье будут подробно описаны все перечисленные элементы.

Основание фрезерного стола

Основание фрезерного стола может быть приобретено у нас либо может быть изготовлено пользователем самостоятельно. Это самая простая часть конструкции допускающая широкий диапазон собственного творчества.

Основанием фрезерного стола может служить простая самодельная конструкция, например, из фанеры, аллюминиевых или стальных профилей. Мы предлагаем вам рассмотреть возможность заказа у нас основания фрезерного стола, сделанного по столярной технологии. Это будет красивый стол со множеством выдвижных ящиков, с интегрированной столешницей, стол будет с возможностью перемещения на колёсах. Люди, уже видевшие эти столы говорили, что это не фрезерный стол для мастерской, а предмет красивой мебели. Будучи уверенными, что в красивой обстановке приятнее работать, на красивых инструментах получаются более красивые изделия, мы рекомендуем обратить внимание на такое решение. Проект такого стола может быть отредактирован, исходя из ваших пожеланий, но он, принципиально, будет красивым, добротно сделанным, преимущественно из массива дерева.

Поверхность фрезерного стола

Поверхность фрезерного стола (столешница) может быть из аллюминия, стали, чугуна, ламинированного МДФ или армированного карболита. Есть решения основанные на искусственном или естественном камне. У каждого из этих материалов есть свои преимущества. Наилучшим по совокупности характеристик является армированный стекловолокном карболит - материал стабильный, ровный, прочный, с гладкой поверхностью.

Если вы покупаете готовую столешницу и имеете намерение установить в неё фрезерный лифт, надо иметь в виду, что выбранный вами фрезерный лифт должен подходить к выборке в столешнице.

Преимуществами готовой столешницы являются:

  • готовое решение, позволяющее незамедлительно собрать фрезерный стол и начать работать
  • высокое качество изготовления и материалов столешницы

Если же вы предпочтёте путь самостоятельного изготовления столешницы, то простейшим вариантом будет лист МДФ, лучше ХДФ, толщиной 35-40 мм, ламинированный пластиком. Так же столешница может быть изготовлена из камня или из дерева. Преимуществами самодельной столешницы являются:

  • свободный выбор размера столешницы фрезерного стола
  • свободный выбор её цветового решения
  • свободный выбор материала столешницы

Если вы предпочтёте самостоятельное изготовление столешницы или закажете это изготовление, то обратите внимание на возможность установки на столешницу позиционера - даже если вы его пока не имеете, это не исключено в будущем.

В самодельной столешнице, на верхней её плоскости, необходимо будет сделать выемку по форме пластины фрезерного лифта. Нашим покупателям комплекта фрезерного стола мы бесплатно предлагаем воспользоваться шаблоном для изготовления выборки или сделать с этого шаблона копию для дальнейшего самостоятельного использования.

Мы рекомендуем и предлагаем готовые столешницы из ламинированного МДФ или армированного карболита размерами 600 х 800 мм и 700 х 1100 мм (размеры приблизительные, точные размеры можно выяснить при заказе). В этих столешницах уже будет сделана выборка, точно соответствующая пластине фрезерных лифтов, предлагаемых нами. В этих столешницах также уже будут установлены три профиля: два для крепления направляющей и один для крепления принадлежностей для фрезерования.

Профиль с Т-образными пазами

Профиль с двумя Т-образными пазами необходим для крепления принадлежностей на поверхности фрезерного стола. Профили могут приобретены отдельно, если вы изготавливаете столешницу самостоятельно. В случае приобретения у нас готовой столешницы, в ней уже будут установлены три таких профиля. Профили, в частности, используются для крепления направляющей фрезерного стола, для крепления прижимов заготовки, по широкому профилю может продвигаться угловой упор, каретка для фрезерования филёнок, устройство для фрезерования кругов, множество самодельных приспособлений и т.д. Мы можем предложить вам несколько моделей профилей различной длины, в том числе Т-образные профили увеличенной ширины с двумя пазами и со скрытым креплением. Разумеется, Т-образные болты с гайками для скрытого крепления - тоже есть у нас для вас.

Лифт для фрезера.

Лифт для фрезера - это конструкция, которая осуществляет перемещение фрезера по вертикали. Удобство использования фрезерного лифта заключается в том, что перемещение фрезера осуществляется без непосредственного касания фрезера оператором. Перемещение производится либо вращением воротка, либо другим способом, со стороны передней, боковой или верхней поверхности фрезерного стола.

Общий и главный принцип - мастеру (т.е. вам) должно быть максимально удобно, просто и быстро осуществлять смену одной фрезы на другую, а затем быстро, удобно и просто точно выставить необходимую высоту вылета фрезы для работы.

Лифт для фрезера представляет собой законченную конструкцию, в которую закрепляется фрезер, с помощью которой фрезер может удобно, просто, быстро и точно подниматься и опускаться относительно базовой поверхности лифта (поверхности фрезерного стола). Лифт, установленный в стол, практически представляет из себя фрезерный станок. Насколько он будет хорош, зависит, в частности, от конструкции фрезерного лифта. Он может не быть промышленного класса, но должен быть удобным, достаточно прочным и надёжным. Лифт обычно представляет из себя толстую опорную пластину (текстолитовую, из аллюминиевого сплава или стальную) на которой смонтированы стойки, по которым тем или иным способом перемещается каретка, в которой закреплён фрезер.

Есть множество моделей подобных лифтов. Мы отдаём предпочтение и рекомендуем лифты для фрезера производства американских компаний только потому, что, по-нашему мнению и по нашему собственному опыту, они лучшие. Но, в тоже время, они - одни из самых дорогих среди аналогичных устройств.

Есть несколько американских компаний, которые производят и представляют много интересных приспособлений для любителей деревообработки и, в частности, лифты для ручных фрезеров. У них есть несколько моделей лифтов - как для фрезеров с фиксированной базой, так и для погружных фрезеров. Все модели их лифтов изготовлены в США очень основательно и с высокой точностью.

Среди асортимента этих компаний есть несколько модификаций лифтов. Но наилучшими и наиболее совершенными являются две модификации таких лифтов.

Лифты для фрезера с верхним управлением подъёма.

Наиболее совершенные в техническом и функциональном смысле фрезерные лифты - это модификации наиболее технически и функциональна совершенной модели лифта - прецизионно сделанного фрезерныго лифта, лифта-"легенды", выпускавшейся многие годы. Современные модификации появивились во втором квартале 2009 г. Мы были первыми, кто привёз в Россию и первую версию такого лифта и его последующие модификации. Привезли для того, чтоб досконально изучить. Опробовали, испытали и продемонстрировали всем желающим. По сравнению с предыдущей легендарной моделью лифта в новых моделях модификации подверглась система подъёма-опускания каретки и механизм точного позиционирования каретки. Теперь подъём и опускание фрезера стал ещё удобнее, а при этом ещё и быстрее. Лифты данной конструкции позволяют практически мгновенно поднять фрезер для смены фрезы, затем так же быстро опустить фрезер до необходимого положения. После этого механизмом точного перемещения каретки лифта можно очень точно выставить высоту вылета фрезы. В 2011 году система точного перемещения механизма подъёма подверглась дополнительной модернизации. Примером такого фрезерного лифта может служить "Фрезерный лифт с верхним управлением V2".

Лифты для фрезера с выносным управлением подъёма.

Данные модели аналогичны вышеописанным, но имеют вынесенную за пределы лифта рукоятку-вороток. Эту рукоятку можно закрепить на боковой или передней стороне фрезерного стола. Рукоятка позволяет удобно, плавно и быстро осуществлять точное перемещение фрезера для выставления необходимой величины вылета фрезы во всём диапазоне перемещения фрезера.

Фрезер.

Фрезер во фрезерный стол, с нашей точки зрения, разумно установить отдельный, чтоб не переставлять его, используя то в столе, то для ручного фрезерования. Хотя, конечно же, любой из фрезеров позволяет использовать его и вне фрезерного стола.

Фрезер который стандартно устанавливается в предлагаемые нами лифты, имеет мотор мощностью примерно 2,2 kW. Это - фрезер большой мощности и высокой надёжности. И это будет солидный во всех отношениях инструмент. Фрезер тяжёлый - вес его в упаковке - порядка 7 кг. В столе разумно используется только мотор, безо всяких фрезерных баз и прочего "обвеса". Во-первых, такая конструкция дешевле, во-вторых "хоронить" в столе многофункциональный фрезер со множеством настроек и приспособлений - неразумно. Но, при необходимости, к тому фрезеру, который мы рекомендуем к установке во фрезерный стол, может быть дополнительно приобретена фрезерная база, это удорожает конструкцию на 70$. Фрезер имеет достаточную мощность для использования его во фрезерном столе для работы с любыми фрезами, включая фигарейные большого диаметра (до 90 мм), фрезер имеет плавный пуск, что снижает нагрузку на систему электропитания, фрезер имеет регулировку оборотов, что пригодится вам при работе со фрезами разного диаметра. Заметим, что изначально описываемые лифты проектировались под американские фрезеры, имеющие питание от 120 вольт (см. раздел "Электропитание фрезера"). Не 110, а именно 120 вольт. Если у вас уже есть парк инструмента с питанием от 120 Вольт или вы планируете приобретение такого инструмента, к которому так или иначе надо будет организовать источник питания с напряжением 120 Вольт, то можно приобрести такой "оригинальный" и очень надёжный фрезер. Если же у вас весь парк инструмента рассчитан на питание 120 Вольт, то надо сказать, что сейчас есть некие аналоги такого фрезера и на 220 Вольт.

Следует учесть, что каждый фрезерный лифт разработан под определённые физические размеры фрезеров. Фрезер может устанавливаться непосредственно в каретку лифта, либо посредством вставок-прокладок, позволяющих удержать фрезеры с меньшим диаметром корпуса. Мы поставляем фрезер и лифт соответствующие друг другу.

Цанги для фрезера.

Хоть это и не новость для опытных товарищей, но мы должны быть внимательными и к тем, для кого будет интересно узнать, что цанга для фрезера, в которую устанавливается та или иная фреза, отличается от патрона дрели. Цанга для фрезера должна точно соответствовать хвостовику выбранной вами фрезы. "Дожать" и "впихнуть" фрезу, не соответствующую по размеру цанге, не удасться.

К фрезеру, устанавливаемому во фрезерный лифт разумно иметь комплет цанг, позволяющий использовать фрезу с любым из популярных сегодня размеров хвостовиков. Тем более, если вы решите брать фрезер, который является "стандартом" для фрезерных лифтов из США: разумно и логично взять к нему комплект цанг, чтоб в дальнейшем, живя на другом континенте, не испытывать проблем с поиском вдруг ставшей необходимой цанги. Какие-то цанги (одна, может быть две) продаются в комплекте с фрезером, но это и недостаточно, и неудобно. Удобно - когда вам не приходится беспокоиться: "Какой хвостовик у этой фрезы? А есть ли у меня цанга, чтоб её закрепить на моём фрезере?" Когда у вас есть полный набор цанг - вы не тратите зря время и нервы. Просто берёте фрезу с нужным рабочим профилем и ставите её на свой фрезер. Вы получаете полную свободу при покупке фрез - нашли фрезу с нужным профилем или просто понравившуюся и купили её. У вас всегда будет цанга под любую фрезу. Поэтому, желательно докупить цанги до полного комплекта. Мы обеспечим вас таким комплектом цанг. В результате у Вас будет полный размерный ряд цанг: 6мм, 1/4”, 8мм, 3/8”, 10мм, 12мм, 1/2”. С таким набором цанг у вас никогда не будет беспокоить вопрос: “Подойдёт ли эта фреза к моему фрезеру?” и вам никогда не придётся тратить время, силы и нервы в поисках фрез с определённым размером хвостовика.

Хочется отметить, что не лишним будет предусмотреть приобретение цанг "про запас", так как потеря или поломка одной единственной цанги может сделать невозможным выполнение срочной и важной работы. Приобретая "заморский" инструмент имеет смысл приобрести запасные расходные для него детали - цанги, щётки. Также, приобретая инструмент "из-за моря" важно выбрать такого поставщика, который не оставит вас наедине с вашим инструментом и в дальнейшем - без возможности сервиса, без возможности приобретения в дальнейшем запасных деталей и комплектующих к уже ставшему вашим инструменту.

Вставки для фрезера

Вставки для фрезерного лифта закрывают большое отверстие пластины лифта, оставляя отверстие под фрезу для комфортной работы фрезами различного диаметра. Оптимальным зазором между работающей фрезой и вставкой является для надёжной поддержки заготовки при фрезеровании является зазор в 1,5 - 3 мм.

Вставки в пластину лифта могут быть фрезерованные аллюминиевые, как и сама пластина лифта, фрезерованные текстолитовые и литые из поликарбоната. Минимальный комплект вставок состоит из 11 вставок из поликарбоната. Вставки имеют байонетное крепление - устанавливаются и снимаются путём поворота на 30º. Установка и снятие - просты, крепление прочно и надёжно, люфтов нет, от вибрации вставки не откручиваются. Вставки вообще не могут быть сняты буз вашего участия - простым усилием вверх их невозможно вырвать, в отличие от обычных вставок с креплением на магнитиках. Минимальный комплект вставок имеет отверстия от 16 до 67 мм.

Максимальный комплект вставок - из 20 фрезерованных вставок из авиационного аллюминия с отверстиями от 6,4 мм до 67 мм.

Примечание от 30-10-2009.

Производство аллюминиевых и текстолитовых фрезерованных вставок, к сожалению, прекращено. Найти их пока можно, но крайне сложно.

Вставки теперь уже не продаются по одной, как было раньше, а только комплектами.

Направляющая для стола

В качестве направляющей может служить направляющей для фрезерного стола с двумя подвижными половинками и, как максимально функциональное приспособление, возможен вариант использования в качестве направляющей позиционера.

В том и другом случае вы получаете возможность точного выставления в одной плоскости двух половинок направляющей, возможность выдвижения одной половинки относительно другой, например, для прифуговки. В том и другом случае вы получаете направляющие из аллюминиевого профиля с параллельным передвижением половинок направляющей,

В случае использования позиционера вы получаете возможность абсолютно точного, прецизионного, плавного, повторяемого перемещения и позиционирования направляющей со значительно большим функционалом. Подробнее о таком решении можно прочесть здесь.

Индикатор высоты вылета фрезы

Индикатор высоты вылета фрезы позволяет вам выставить и контролировать высоту фрезы относительно поверхности стола. Вы можете иметь информацию о высоте фрезы над столом, либо точно перемещать фрезу относительно её предыдущего положения. Выставить фрезу вровень со столом - элементарно, после этого нужно лишь поднять её на определённую высоту. А вот измерить высоту выдвинутой фрезы со сложным профилем простыми измерителями типа линейки или угольника - затруднительно.

Как альтернативу можно использовать решение дешевле - Мобильный многофункциональный цифровой измеритель высоты фрезы или пильного диска.

Прижимы для заготовки

Комплект прижимов позволяет удерживать и прижимать заготовку в процессе фрезерования в 2-х плоскостях: по направлению к фрезе (горизонтально) и сверху, к поверхности фрезерного стола (вертикально). Это и безопаснее, и надёжнее для вашей работы. Мы предлагаем комплект из 4-х прижимов с возможностью регулировки усилия их прижима.

Угловой упор

Угловой упор позволяет расположить обрабатываемую заготовку под определённым, точным углом к фрезе или пильному диску. Мы предлагаем угловые упоры с возможностью выставить угол с точностью 1º и угловые упоры с возможностью выставить угол с точностью 0,1º. Угловой упор продвигается по профилю фрезерного стола.

Подвижный стол

Подвижный стол является дополнительной принадлежностью к основному столу. Другие названия - каретка, sliding table.

Подвижный стол может быть заменён подвижной кареткой, позволяющий облегчить надёжное удержание заготовки и её продвижение относительно фрезы. В этом случае каретка является частью направляющей либо двигается самостоятельно по профилю с пазом, установленному в столе (см. выше раздел "Профиль с Т-образными пазами").

Подвижный стол не является необходимой принадлежностью, хотя и облегчает выполнение многих операций. Будет описан позднее.

Электропитание фрезера

Если вы решите приобрести фрезерный лифт с полноценным фрезером для него, который является некоим "стандартом" для лифтов в США, то неизбежно решение задачи питания фрезера, как и любого другого инструмента, рассчитанного на 120 Вольт. В наших условиях, при номинальном напряжении в сети, равном 220 В, питание американского инструмента может производиться либо через трансформатор, либо через стабилизатор, либо через автотрансформатор мощностью 5 KW и более.

В реальных условиях в нашей сети напряжение может меняться от 160 до 240 вольт. Хорошим решением является мощный (мощностью 5 KW и более) стабилизатор напряжения от проверенного производителя. Альтернативным решением может быть автотрансформатор также проверенного производителя. В мастерской - пыльно, в некоторых случаях - влажно. В стабилизаторе и трансформаторе - открытая электрообмотка, которая, при дешёвом и некачественном изготовлении может привезти к межвитковому замыканию, возгоранию, пожару и даже взрыву. Будьте предельно осторожны при самостоятельном решении.

Нашим покупателям мы предлагаем, как вариант, оптимальное и законченное решение с электропитанием - вы просто включаете фрезер в прилагаемую розетку и начинаете работать.

Если же вы приобретаете для фрезерного лифта фрезер на 220 В., вам все эти сложности с электропитанием не потребуются.

Фрезер в штатной комплектации включается и выключается переключателем на его корпусе, как и большинство других фрезеров, что вполне приемлемо при ручном фрезеровании. Если же фрезер установлен во фрезерном столе, то управление включением/выключением на корпусе фрезера не очень удобно. Нашим покупателям мы предлагаем профессиональное решение для питания фрезера и управления им. Кроме комфорта, такое решение является элементом вашей безопасности.

Данное решение включает в себя не только трансформатор с индикацией и двумя розетками под американский инструмент, но и пускатель с элементами управления фрезером. Помимо удобства - блок пускателя содержит кнопку "Пуск", кнопку "Стоп", выключатель блокировки питания - такое решение значительно повышает безопасность применения фрезера и предотвращает случайное самостоятельное его включение после пропадания напряжения в сети. Включение и выключение фрезера в этом случае производится дистанционно, вынесенными за пределы фрезерного стола блоком с кнопками - вам не придётся постоянно "нырять" под стол для пуска и остановки фрезера. Блок пускателя с кнопками можно расположить в удобном для вас месте или смонтировать за передней стенкой фрезерного стола, пропустив через переднюю стенку стола лишь элементы управления фрезером. У вас под рукой будут доступны:

  • Переключатель "Включено - Выключено" - предотвращает случайное включение фрезера нажатием кнопки "Пуск" - это важно при замене фрезы, при выставлении высоты фрезы, при выставлении направляющей, чтоб фреза случайно не начала вращаться и не повредила заготовку или не превратила ваши руки в заготовки
  • Кнопка "Пуск" - запускает фрезер при нахождении переключателя "Включено - Выключено" в положении "Включено"
  • Кнопка "Стоп" выключает фрезер.

При случайном пропадании напряжения в сети и его вновь появления фрезер не включится самостоятельно, пока вы вновь не нажмёте кнопку "Пуск" - это важно для вашей безопасности и безопасности других людей, которые могут оказаться в вашей мастерской, например, ваших детей.

Пускатель имеет собственную розетку для подключения к ней фрезера. Две дополнительные розетки, подключенные к выходу трансформатора, остаются свободными для подключения других инструментов на 120 Вольт.

Нашим покупателям пускатель поставляется полностью смонтированыым, в большинстве случаев мы выполняем все необходимые подключения, вам останется лишь подключить вилку питания трансформатора к сети 220 Вольт, выставить выходное напряжение по цифровому индикатору до значения "120 Вольт", а фрезер подключить к розетке пускателя. После этого вы можете начать работать, нажав кнопку "Пуск" и тем самым заставив работать ваш фрезер.

Помимо законченного решения для электропитания фрезера, мы предлагаем нашим покупателям дистанционное управление пылесосом и/или стружкоотсосом. Пылесос и стружкоотсос могут находится где угодно, будучи подключенными к фрезерному столу лишь шлангами. Для их включения вам достаточно нажать на кнопку небольшого, размером с небольшую зажигалку, пультика, который по радуоканалу включит вашу систему пылеудаления.

Где купить, как купить и что купить?

Комплект фрезерного стола представляет собой систему взаимосвязанных и взаимодополняющих элементов. Вне комплекта - это просто набор отдельные комплектующие.



Есть много отдельных людей и компаний-постащиков, которые "двигают коробки", "продают названия, не имея знания", не стараясь разбираться в том, что они продают, не стараясь понимать, как это работает и что нужно для полноценного комплекта. Такой подход вполне допустим с согласия покупателя, которому важно понимать: если его поставщики привозят шампуни и лаки для ногтей, это не значит, что они разбираются в косметике или макияже, если они привозят таблетки, это не значит, что они хоть что-то понимают в медицине и готовы отвечать за последствия их приёма. Покупатель сам на свой риск решает, что приобретать, а дело таких компаний - лишь прислать вам набор коробок. Но и это, зачастую, делается не наилучшим способом. В случае с комплектом фрезерного стола - можно получить фрезер, к которому невозможно найти цанги и сменные щётки, получить лифт для фрезера, к которому невозможно подобрать фрезер, получить кучу хороших комплектующих, которые не стыкуются друг с другом и т. д. и т.п. В таком случае никто не будет беспокоится ЗА ВАС - всё ли необходимое у вас будет, будут ли комплектующие подходить друг к другу, можно ли из этого составить полноценный, многофункциональный и работающий комплект. Вы сами будете постепенно приходить методом проб, зачастую, ошибок, к пониманию того, что именно вам нужно для полного комплекта. Помимо этого, подобные компании никогда не отвечают за весь процесс. Их дело отправить. Как вы будет следить за прохождением груза, что делать в случае его потери и повреждения, как вы будете получать его, как вы будете решать проблемы, если таковые возникнут на таможне или у перевозчика, что делать, если инструмент придёт повреждённым, некорректно скомплектованным - не их проблемы. Это будут ваши проблемы.

Мы же отвечаем за весь процесс, мы отвечаем за поставленное оборудование не только до момента вручения его нашему покупателю, но и поддерживаем нашего покупателя в дальнейшем. Наше общение с покупателем в момент вашей оплаты не заканчивается, а лишь начинается. Наш подход к поставке товаров из за рубежа подробно описан в этой статье.

Если вы решили приобрести для себя фрезерный стол, то изначально определите как цель - приобретение полного комплекта для фрезерного стола, затем - средства и способы - покупать всё сразу или поэтапно, начиная с самого необходимого, чтоб можно было начать работать, затем докупая дополнения для получения полнофункционального комплекта. Рекомендуем вам избрать именно такой путь с самого начала.

Если вы решите приобрести комплект для фрезерного стола с нашей помощью, мы с удовольствием и ответственно выполним эту работу. С удовольствием - потому, что нам приятно, что в "полку" пользователей качественного инструмента прибыло.

Порядок приобретения с нашей помощью очень простой:

  1. Мы с вами приходим к решению о необходимом комплекте
  2. Мы рассчитываем суммарную цену, включающую все расходы
  3. Вы оплачиваете нам эту сумму
  4. Мы организую всё необходимое для покупки/оплаты/проверки и доставки в Россию
  5. Мы информируем Вас о приходе товара
  6. При необходимости мы пересылаем товар в Ваш город.

Покупатели, интересующиеся данной статьёй, так же проявили интерес к следующей информации:

Вставки пластины фрезерного лифта.

Фрезерный лифт

Цифровой измерителя высоты вылета фрезы

* Примечание.

В оригинале дословно сказано "Одежды и украшения - чепуха и мишура, важно, насколько нужна вам вещь (услуга, совет), чем она вам полезна и как долго она вам прослужит. Самое главное - ты выбрал эту вещь (или услугу), услышав выкрик проходимца или ты прислушался к совету мудреца? Лишь мудрец посоветует тебе то, что не причинит тебе бед и проблем". © (经验丰富的圣人)

Евгений Фукс

инженер-консультант
LeighJigs.ru
[email protected]

Jet JRT-1 Фрезерный стол - jet-online.ru

Описание

Фрезерный стол JRT-1 удобная опция к ручному фрезеру, поскольку он довольно легко превращает стандартную ручную фрезу в полноценный фрезерный станок. Благодаря этому обработка древесного материала резанием делается более качественной и точной. В связи с отличными характеристиками фрезерного стола настоящий мастер первоочередной своей целью назначит - купить модель JET



Фрезерный стол модели JRT-1 /(артикул 10000760M)/ является надежным и крайне простым приспособлением, которое дает возможность значимо повысить результативность работы в процессе обработки древесины. Инструмент оснащен магнитным выключателем, рассчитанным на напряжение в 230 В - для наиболее безопасной работы он имеет особую защиту от перепада напряжения.



Данный фрезерный стол располагает очень удобными габаритами, благодаря этому удобству становится возможным обрабатывать как мелкие, так, соответственно, и довольно крупные детали. Возможность расширить стол от размеров 610 х 360 мм до существенных 1030 х 360 мм дает возможность с легкостью обрабатывать заготовки размером до 1030 мм.



Указанный фрезерный стол марки JRT-1 оснащен упором для фрезеровки 540~610 х 75 мм, а также вытяжным штуцером, имеющим диаметр 70/57 мм, что дополняет превращение ручной фрезы в настоящую профессиональную установку. Небольшие общие размеры фрезерного стола 1030 х 360 х 410 мм и небольшой вес, равняющийся 10 кг, позволяют такое приспособление легко транспортировать и хранить



Основные характеристики:

  • Превращает стандартный ручной фрезер в универсальный фрезерный станок
  • Для безопасной эксплуатации оснащен автоматическим выключателем с сохранением от падения по напряжению
  • Возможность расширения стола дает возможность обрабатывать детали размером 1030 мм
  • Комплектация поставки: имеет вставку стола, упоры для заготовок и прозрачный защищающий кожух фрезы, а также упор для фрезеровки под углом.

Характеристики

Диаметр вытяжного штуцера 70/57 мм
Кол-во коробок 1
Масса 10 кг
Габариты 1030х360х410
Размер столов 610х360мм1030х360мм - с расширением
Макс. диаметр инструмента 50 мм

Комплектация

  • Фрезерный упор
  • Угловой упор
  • Два удлинителя рабочего стола

Разъяснение трех лучших инструментов для фрезерования дерева

Фрезерование дерева плоской и квадратной формы является наиболее важным шагом на пути к хорошей работе, даже если это не так увлекательно, как выполнение соединений «ласточкин хвост» или изготовление вставок типа «бабочка». Без правильной фрезеровки дерева вы не можете надеяться получить хорошо подогнанные столярные изделия и гладкие поверхности, которые требуются для тонкой обработки дерева.

В этом посте я расскажу о трех основных инструментах для фрезерования дерева: фуганке, строгальном станке и настольной пиле, а также домкрате в качестве бонуса.

Фрезерование дерева - это процесс изготовления плоского и квадратного бруса, из которого затем можно сделать мебель. Грани должны быть плоскими и гладкими, а все углы должны быть под углом 90 градусов. В типичной плите необходимо фрезеровать шесть граней, каждая из которых перпендикулярна соседним граням и параллельна своей противоположной стороне. Давайте вести счет по мере прохождения шагов!

Оценка: ноль набранных лиц из шести.

Ознакомьтесь с углубленным курсом по Craftsy, который покажет вам все, что вам нужно знать о фрезеровании пиломатериалов.

Старт на фуганке

Первым шагом в фрезеровании древесины является выравнивание одной стороны доски. Я определяю плоскостность доски, которая идеально сидит на ровной поверхности. Он не обязательно должен быть гладким, но он совсем не качается и не качается. Самый эффективный инструмент для достижения такого уровня плоскостности - фуганок.

Фуговальный станок - это станок с цилиндрической режущей головкой между двумя столами: подача справа и выход слева.Два стола должны быть идеально параллельны или совмещены друг с другом и с ножами на режущей головке. Разгрузочный стол устанавливается на ту же высоту, что и ножи. Стол подачи устанавливается немного ниже (но все еще параллельно) уровню стола выхода. Эта разница в высоте представляет собой глубину пропила для фуганка, поэтому вы перемещаете подающий стол вверх и вниз, чтобы установить глубину.

Сделайте несколько проходов по фуганку, чтобы быстро выровнять доску. После того, как вы расплющите одну поверхность, прижмите ее к упору фуганка, который находится под углом 90 градусов к столам, чтобы выровнять край доски.Это сделает эти две грани перпендикулярными друг другу. Ниже вы увидите крупный план фуговально-фрезерной головки со столом подачи справа и столом выхода слева.

Оценка: два полных лица из шести.

Объезд ручным самолетом

Если доска, которую вы пытаетесь выровнять, шире, чем ваш фуганок, или у вас нет фуганка, вам придется использовать другой метод для ее выравнивания. Для начала положите доску на плоскую поверхность, например на верхнюю часть настольной пилы. Надавите на все углы. Количество раскачиваний или раскачиваний соответствует количеству материала, который вам нужно удалить, пока доска не станет ровной.

Отметьте выступы карандашом и сделайте несколько проходов по ним самолетом. Для этой операции я выбрал домкрат, обычно около 14 дюймов в длину. Еще раз проверьте доску на ровной поверхности. Если он не двигается, все готово. Если это так, продолжайте удалять материал небольшими порциями, пока доска не станет ровной.

Этот низкоугловой домкрат Lie-Nielsen идеально подходит для выравнивания небольших досок.

Отметьте на доске высокие точки, затем выровняйте их.

Перейти к строгальному станку

Следующим станком будет строгальный станок. Строгальный станок, как и фуганок, также имеет цилиндрическую режущую головку, хотя его ножи часто шире, чем у фуганка. Стандартная ширина рубанков составляет около 13 дюймов. Оттуда они становятся шире и дороже.

Работа строгального станка - отрезать плоскую поверхность параллельно своему столу. Доска должна быть идеально ровной перед тем, как пройти через строгальный станок.Если бы доска имела изогнутую форму, например, строгальный станок дублировал бы изогнутую форму, и грани не были бы плоскими и параллельными.

Примечание : Доска необязательно должна быть идеально гладкой при прохождении через строгальный станок - она ​​просто должна быть плоской. После того, как вы вырежете новую грань параллельно исходной, переверните доску встык и сгладьте исходную грань.

Оценка: три полных лица из шести.

Этот строгальный станок DeWalt имеет ширину около 13 дюймов, что идеально подходит для небольших мастерских.

Кусок клена, изображенный выше, является примером доски, которая является плоской, но не гладкой.

Обработка на настольной пиле

Теперь мы можем работать с оставшимися краями. Приложите соединенную кромку перпендикулярно исходной поверхности к упору настольной пилы. Сделайте надрез на противоположном крае. Теперь два ребра перпендикулярны граням и параллельны друг другу.

Оценка: четыре полных лица из шести.

Две оставшиеся грани - это концы доски. Я использую салазки на своей настольной пиле для надежных распилов под квадрат. Салазки также помогают мне контролировать доску лучше, чем угол наклона. Отрежьте один крайний квадрат, затем отрежьте доску нужной длины.

Вот и все: шесть полных лиц из шести!

Когда вы освоитесь, легко фрезеровать много досок партиями. Хотя это не слишком увлекательно, мне нравится фрезерование дерева.Текстура и рисунок дерева начинают проявляться, и вы можете представить, как оно будет сочетаться в вашей мебели. Помните, чем лучше вы станете фрезеровать, тем больше улучшатся все аспекты вашей работы по дереву.

Сделайте любой проект лучше, используя дерево, которое вы фрезерете сами! Подумайте не только о больших коробочных магазинах и маневрировании на лесных складах, но и на профессиональном уровне после прохождения курса Craftsy Milling Lumber: From Rough to Ready Wood .

Запишите меня!

Какие советы или хитрости вы обнаружили при фрезеровании собственного дерева?

Фрезерный станок с ЧПУ с ШВП - CNC-STEP.com - Производитель станков с ЧПУ

Фрезерный станок с ЧПУ серии High-Z T


Наш лучший продавец высокоточного фрезерования

Фрезерный станок с ЧПУ High-Z серии T всегда будет хорошим выбором, независимо от того, ищете ли вы промышленный станок, работающий в 8-часовую смену, или вам нужен станок для каких-либо личных целей.

T-образная модель фрезерного станка - это проверенная технология. Маршрутизатор High-Z был разработан для большей точности (повторяемость прибл.0,01 мм) и скорость для массового производства, когда каждая секунда экономии времени на счету при индивидуальном производстве.

Все цены включают 4-осевое пятиканальное ЧПУ с током 17,5 А.

Мы поставляем наши фрезерные станки серии High-Z T с 4-осевым ЧПУ с пятью каналами , что включено в цену. Вы можете запустить фрезерный станок с ЧПУ только с поставляемым нами агрегатом Zero3 contro l. Следовательно, контроль с более чем 3.Пропускная способность 5-амперной струны на канал является неотъемлемой частью всех наших машин! Одна из иногда важных причин выбрать этот фрезерный станок.

Мощный фрезерный станок с ЧПУ с гибридным двигателем для максимальной мощности и производительности

В сочетании с 5 удерживающими моментами, весом более 1 кг гибридные приводные двигатели с выходной мощностью 4,2 ампера каждый и в сочетании с нашим пятиканальным управлением, совместимым с Ethernet, фрезерный станок с ЧПУ трудно превзойти в плане производительности и мощности в этом ценовом сегменте.Это одна из причин, по которой мы не только можем двигаться с высокой скоростью с помощью фрезерного станка High-Z, но также можем эффективно фрезеровать сталь.

Настоящая высокая скорость до 34 метров в минуту!

Фрезерный станок с ЧПУ был разработан специально для еще большей точности (повторяемость около 0,01 мм) и более высокой скорости движения. На протяжении многих лет мы непрерывно улучшали наши машины и адаптировались к требованиям повседневной промышленной жизни. Мельница обеспечивает высокоточные результаты с удивительной скоростью как при индивидуальном, так и при серийном производстве.

С High-Z S-400 / T и 720 / T, например, ускоренных перемещений со скоростью до 34000 мм / мин * (* только в сочетании с программным обеспечением CAM KinetiC-NC) и рабочих скоростей и более до 12 000 мм / мин. . Обширный ассортимент принадлежностей предоставляет пользователю бесчисленные возможности обработки.

Прочная конструкция со специальными высококачественными алюминиевыми профилями

Рама изготовлена ​​из алюминиевых профилей с четырехкратными внутренними стержнями.Эта базовая конструкция придает фрезеру с ЧПУ стабильность , которая необходима для фрезерования твердых материалов, таких как древесина твердых пород, алюминий и сталь. Для прецизионных фрезерных работ каждая ось, включая ее компоненты, без усилий сопротивляется силам фрезерования, не раскачиваясь вверх.

Высокая точность благодаря ручной работе

Наши механики вносят все необходимые корректировки во время сборки станка, чтобы обеспечить процесс фрезерования без вибрации. для получения наилучших результатов в 3D и 2D.Дополнительная стабильность хорошо обрабатывается и дает CNC Router больше скорости и мощности .

Открытая рама для неограниченных возможностей обработки

Благодаря открытой раме на High-Z можно обрабатывать и большие заготовки, например гитары или шкафы управления. Открытая вниз конструкция также полезна при использовании фрезерного станка с ЧПУ в качестве устройства плазменной резки, поскольку вы можете разместить станок прямо на стальном листе, чтобы вырезать из него любую форму.

Неограниченная бесплатная поддержка в реальном времени для всех клиентов маршрутизаторов с ЧПУ

Покупка High-Z Router всегда включает неограниченную бесплатную поддержку в реальном времени. Весь фрезерный станок с ЧПУ сделан в Германии. В CNC-STEP забота о клиентах стоит на первом месте.

Наша поддержка начинается, когда вы впервые обращаетесь к нам, и заканчивается, когда вы продаете приобретенный станок с ЧПУ. И даже тогда бесплатная поддержка продолжается, потому что не имеет значения, кто является текущим владельцем фрезерного станка.

Вся наша команда не успокоится, пока вы не будете полностью удовлетворены

Наша персональная поддержка начинается с вашего первого контакта с нами и заканчивается в день перепродажи приобретенного фрезерного станка с ЧПУ.И даже тогда мы по-прежнему доступны новому владельцу с советом и поддержкой. Потому что с нашей бесплатной поддержкой не имеет значения, кто является текущим владельцем фрезерного станка.

фрезерный станок по дереву, фрезерный станок по дереву Поставщики и производители на Alibaba.com

Исключительный. Фрезерный станок по дереву , предлагаемый на Alibaba. com по привлекательным ценам, представляет собой отличный способ добиться невероятных результатов в производстве мебели. Они содержат множество передовых инноваций и технологий, которые способствуют повышению эффективности.Они превращают изготовление мебели в простую задачу. При их изготовлении используются прочные материалы. фрезерный станок по дереву делает их очень прочными и придает им долговечность.

Звездный. Фрезерный станок по дереву , доступный на Alibaba.com, входит в впечатляющую универсальную коллекцию, в которой представлено множество моделей, дизайнов и размеров. Эта продуманная коллекция гарантирует, что каждый покупатель найдет для себя наиболее подходящий продукт, отвечающий всем функциональным требованиям для его бизнеса.Они могут похвастаться высокоэффективными функциями резки и соединения, которые потребляют умеренное количество электроэнергии и топлива, что позволяет пользователям экономить на счетах.

Установка этих топовых. Фрезерный станок по дереву прост, особенно если следовать рекомендациям производителя. Их обслуживание также несложно, поскольку они редко ломаются, а их части легко ремонтировать, когда требуется замена. Поскольку их легко чистить, пыль и другие частицы не накапливаются без надобности до такой степени, которая может снизить их эффективность.Они очень безопасны в эксплуатации, поскольку оснащены передовыми функциями безопасности, обеспечивающими максимальную защиту их операторов.

Путешествуя по Alibaba.com, покупатели найдут для себя прекрасное. фрезерный станок по дереву со столом возможности вывести свои операции на новый уровень. Покупки на веб-сайте очень выгодны, потому что покупатели получают качественные товары этой категории, которые соответствуют или превосходят их ожидания. Они подходят как для мелкосерийного, так и для крупного производства мебели, требующего максимальной эффективности.

Фрезерные станки

Фрезерные станки В наличии 7 "x 27" 1 HP фреза / дрель с подставкой (G0704) 1795,00 $ В наличии 10 "x 32" 2 HP HD фрезы / дрели с подставкой и механической подачей (G0755) 3550 долларов. 00 В наличии Комбинированный токарно-фрезерный станок, 31 дюйм, 3/4 л.с. (G9729) 2450 долларов США В наличии Коленная мельница с регулируемой скоростью, 8 дюймов x 30 дюймов, 1-1 / 2 л.с., с головкой ползуна (G0695) 4995,00 долларов США В наличии Горизонтальная / вертикальная мельница 10 "x 39" 3 л.с. с переменной скоростью и УЦИ (G0757Z) 8095 долларов.00 В наличии 3-фазная мельница 10 "x 54" 5 л.с. с УЦИ (SB1028F) 16 995,00 долларов США В наличии 9 "x 39" Горизонтальная / вертикальная мельница 2 л. с. с механической подачей (G0757) 5795 долларов.00 В наличии Вертикальная мельница с регулируемой скоростью 10 дюймов x 50 дюймов, 3 л.с., с механической подачей и УЦИ (G0797) 8 500 долларов США Проверить наличие Горизонтальная / вертикальная фреза 11 "x 50" 2 л.с. с УЦИ (G0827) 9 150 долларов США.00 В наличии Горизонтальная / вертикальная мини-мельница 5 "x 18" 1/2 HP (G0727) $ 1 098,00 Проверить наличие Настольная мельница / дрель HD 8 x 28 дюймов, 2 л.с., с переменной скоростью (G0795Z) 2329 долларов. 95 В наличии Настольный фрезерный станок HD 10 "x 33" 2 л.с. (G0720R) 3 950 долларов США В наличии Микрофрезерный станок 4 "x 8" (M1036) 499,99 долл. США Больше на пути 7 "x 27" 1 HP фрезерный / дрель с подставкой и УЦИ (G0759) 2395 долларов.00 Больше на пути 4 "x 18" 3/4 HP фреза / дрель (G0781) 950 долларов США Больше на пути Комбинированный токарно-фрезерный станок 19-3 / 16 "3/4 л.с. (G4015Z) $ 1 695,00 Больше на пути Вертикальная фреза 9 x 49 дюймов с механической подачей и УЦИ (G0796) 6 595 долларов США. 00 Больше на пути 8 "x 29" 2 HP фрезерный / дрель с подставкой и механической подачей (G0760) $ 2 495,00 Больше на пути Вертикальная мельница 8 x 30 дюймов 1-1 / 2 л.с. с механической подачей (G0731) 4495 долларов США.00 Больше на пути 8 "x 29" 2 HP фреза / дрель с подставкой (G0705) 1 950 долларов США Больше на пути 6 "x 20" 3/4 HP фреза / дрель (G0758) 1 550,00 долларов США Больше на пути Высокоточная вертикальная мельница с регулируемой скоростью 9 дюймов x 48 дюймов, 3 л. с. (G0667X) 11 950 долларов.00 Больше на пути Вертикальная мельница 6 x 26 дюймов 1-1 / 2 л.с. с механической подачей (G0729) 3 895 долларов США Больше на пути Револьверная мельница 9 "x 48" 3 л.с. с УЦИ (SB1027F) 13 995 долларов США.00 Больше на пути Вертикальная мельница с регулируемой скоростью 8 дюймов x 30 дюймов 1-1 / 2 л.с. (G0678) 4 295 долларов США Фрезерный станок с ЧПУ

и фрезерный станок с ЧПУ - в чем разница?

Для изготовления деталей на заказ многие производители обращаются к фрезерно-фрезерным станкам с ЧПУ. Но в чем разница между фрезерным станком с ЧПУ и фрезерным станком с ЧПУ? Оба они выполняют схожие функции, но имеют очень разные характеристики. Вы не сможете использовать их с теми же материалами, и вам придется помнить об их возможностях при работе с ними.

Обе машины управляются компьютером, отсюда и сокращение от CNC, что означает компьютерное числовое управление. Эти машины с компьютерным управлением приобрели популярность в середине 20 века.

ЧПУ относится к их способности запускать программы компьютерного проектирования, называемые автоматизированным проектированием (CAD) или автоматизированным производством (CAM).И маршрутизатор, и фреза работают, перемещая режущий инструмент вокруг заготовки по нескольким осям. Инструмент делает надрезы в заготовке, обнажая желаемую форму. Эти разрезы могут включать в себя моделирование или контурирование в дополнение к полному разрезу. Проекты, вы можете использовать их для расширения охвата. От уютных кухонных стульев до крошечных деталей в помощь силовой электронике - в этом процессе часто задействованы станки с ЧПУ. И фрезерные, и фрезерные станки будут использовать режущий инструмент, называемый концевой фрезой или фрезой, возможности которых могут значительно различаться.Многие проекты потребуют более одной концевой фрезы или фрезы для достижения правильной комбинации резов.

Каждый тип машин работает посредством субтрактивного производства, что означает, что они удаляют материал из детали, а не добавляют к ней. Примером противоположного процесса, аддитивного производства, может быть 3D-печать - она ​​берет существующую деталь или начинается с нуля и добавляет материал для создания желаемой формы.

Это стандартные задачи для обеих машин.То, как они их выполняют и на чем они их выполняют, может значительно различаться. Продолжайте читать, чтобы узнать больше о разнице между фрезерными станками с ЧПУ и фрезерными станками с ЧПУ.

Что такое фрезерный станок с ЧПУ?

Первое, что вы, вероятно, заметите в фрезерном станке с ЧПУ, - это материал, с которым он может работать. Фрезерные станки с ЧПУ не предназначены для обработки твердых материалов, таких как твердые металлы, такие как сталь и титан. Эти машины обычно предназначены для обработки таких материалов, как дерево, пластик и пена, но также могут работать и мягкие металлы, такие как алюминий.Поскольку он разработан для более легких материалов, масса фрезерного станка с ЧПУ значительно меньше, чем у фрезерного станка, который должен быть больше, чтобы твердые металлы устойчиво удерживались.

Одна из причин, по которой фрезерный станок с ЧПУ может обрабатывать только более мягкие материалы, заключается в том, как он передает мощность на режущий инструмент. Фрезерный станок с ЧПУ - лучший выбор для материалов промышленного класса, поскольку у маршрутизатора нет такой же мощности. Фрезерный станок режет намного быстрее, чем фрезерный станок, но имеет меньший крутящий момент, используя скорость вращения для передачи усилия на инструмент.Скорость вращения фрезерного станка с ЧПУ намного выше скорости фрезы. Как вы понимаете, это ускоряет процесс, что идеально, если вам нужно сделать что-то кратное. Маршрутизатор обеспечивает быстрое воспроизведение, сокращая время до минимума, для производственных операций, требующих многократного получения однородных продуктов.

Компромисс такой быстрой обработки заключается в том, что фрезерный станок с ЧПУ не такой точный, как фрезерный станок, поэтому высокоточные заготовки обычно идут на фрезерные. Эта более низкая точность фрезерных станков частично объясняется неподвижной конструкцией заготовки.На фрезерном станке с ЧПУ работа обычно остается на столе, а шпиндельная головка перемещается по осям X, Y и Z. Обычно используются три оси, но некоторые маршрутизаторы имеют от четырех до шести для более сложных проектов. Для сравнения, фреза перемещает саму заготовку, а также режущий инструмент, обеспечивая лучшие углы.

Рабочее пространство и инструменты

Режущая поверхность фрезерного станка с ЧПУ часто бывает широкой. Таким образом, он может лучше приспособиться к большим размерам, в которые входят многие из более мягких материалов. Например, если вы режете дерево, у вас может быть плита или доска длиной несколько футов. Хотя зона резки велика, зазор для оси Z часто не велик. Такая малая глубина может затруднить установку некоторых деталей в станок. По мнению других, фрезерный станок с ЧПУ обеспечивает отличные результаты 3D-резки. Вы можете найти маршрутизаторы самых разных размеров и конфигураций, от небольших самодельных машин до крупных промышленных.

Режущий инструмент фрезы работает как сверло.Некоторые формы и размеры повлияют на то, как будет выглядеть ваш вырез после завершения. У вас могут быть прямые насадки, насадки для скругления кромок, насадки для снятия фаски, насадки для завальцовки и формовки, а также многое другое. У них разные хвостовики и максимальная скорость, что помогает повысить стабильность и плавность хода, а также уменьшить вибрацию. Фрезы со временем потускнеют, поэтому вам придется следить за ними. Биты более высокого качества могут служить дольше из-за более качественных материалов.

Что такое фрезерный станок с ЧПУ?

Фрезерный станок с ЧПУ отлично подходит для тяжелых работ.Такие материалы, как сталь, алюминий и даже титан, идеально подходят для фрезерования с ЧПУ. Чтобы показать вам, насколько прочны некоторые из этих металлов, ниже приведены значения прочности на разрыв многих распространенных материалов. Предел прочности на разрыв - это мера того, насколько хорошо материал выдерживает разрыв, регистрируя максимальное напряжение, которое он может выдержать до разрушения:

  • Дерево : 60-100
  • Глинозем : 350-665
  • Медные сплавы : 100-550
  • Нержавеющая сталь : 480-2,240

Вы можете видеть, что существует значительная разница между прочностью традиционного материала, такого как дерево, и более прочного металла, такого как нержавеющая сталь.Более прочные металлы нуждаются в машинах, разработанных с учетом их уникальных свойств. Эти вещества делают фрезерование обычным подходом для широкого спектра деталей машин, особенно тех, которые требуют высокого уровня точности и аккуратности.

Фрезерные станки с ЧПУ

способны выполнять гораздо более деликатные пропилы, чем фрезерные станки, и они могут выполнять пропилы с точностью до тысячной дюйма. Эта точность делает фрезы лучшим выбором для изготовления деталей. Мягкие материалы также могут извлечь выгоду из этой точности, несмотря на способность фрезерования с ЧПУ обрабатывать прочный металл.Если работа сложная или деликатная, фрезерный станок все же может подойти для более мягкого материала.

Одна из причин точности фрезерного станка с ЧПУ - конфигурация осей. В то время как фрезерный станок с ЧПУ перемещает шпиндель вокруг неподвижного стола, фрезерный станок с ЧПУ обычно перемещает саму заготовку вдоль линейной оси. Вот как:

  • Шпиндель по-прежнему обрабатывает оси X и Y.
  • Ось Z управляется столом.
  • Могут быть добавлены дополнительные оси, так как фрезерные станки с ЧПУ могут иметь более пяти для большего контроля.

Эта осевая конструкция обеспечивает больший зазор вдоль оси Z, что позволяет выполнять более толстые разрезы и сложные конструкции. Преимущество этой конфигурации состоит в том, что заготовку можно переворачивать, избавляя оператора от необходимости перемещать заготовку, чтобы добраться до других сторон. Одним из недостатков является то, что площадь резки меньше, но если вы работаете с более дорогими металлами, у вас, вероятно, будет меньше излишков.

Фрезерный станок намного точнее, но для выполнения работы требуется больше времени.Чтобы компенсировать более низкую скорость, мельница использует больший крутящий момент. Благодаря этой мощности он может справиться с гораздо более тяжелыми задачами по удалению материалов из самых твердых металлов. Сам станок для резки твердых металлов намного прочнее фрезеров и дороже. Обычно они сделаны из чугуна под давлением или другого невероятно твердого материала. Эта конструкция обеспечивает стабильность и достаточную структуру, чтобы выдерживать высокий крутящий момент.

Фрезерный станок использует концевую фрезу в качестве режущего инструмента. Эта деталь похожа на сверло в том смысле, что существует множество различных форм и конфигураций, обеспечивающих различную резку.Некоторые концевые фрезы лучше подходят для создания определенных форм, чем другие. Скаллопирование, например, приобретает совсем другое качество, когда выполняется плоской концевой фрезой по сравнению с шаровой концевой фрезой. Форма канавки или направление спирали также будут влиять на вашу обработку. Флейта влияет на такие аспекты, как нагрузка на стружку, скорость подачи и качество поверхности. Использование правильной концевой фрезы для вашего проекта может сильно повлиять на результат. Работа с металлом сильно отличается от работы с деревом или другими мягкими материалами, поэтому вам понадобится кто-то, кто знает тонкости этой практики.

Фрезерный станок с ЧПУ

и фрезерный станок с ЧПУ - в чем разница?

Эти универсальные машины могут многое сделать, но вы должны использовать подходящую. Некоторые из ключевых различий между фрезерованием с ЧПУ и фрезером заключаются в следующем:

  • Материалы: Одно из наиболее значительных различий заключается в материалах, которые можно использовать с любой машиной. В зависимости от цели вашего проекта вам может потребоваться подумать о том, как вы будете его обрабатывать. Мягкие материалы, такие как дерево, пенопласт и пластик, можно резать по любому из них, но обычно они предназначены для маршрутизаторов.Любой твердый металл, такой как титан и сталь, нужно резать на фрезерном станке. Эта мельница - единственная, которая может резать такие прочные материалы.

  • Скорость обработки: Вам необходимо учитывать скорость станка при принятии решения о том, какую из них использовать. Если вам нужно создать много копий детали, маршрутизатор будет работать намного быстрее, что позволит вам разработать их в более короткие сроки. Фрезерный станок с ЧПУ обеспечит точность, если это то, что вам нужно, но это займет гораздо больше времени.
  • Тип компонента: Вы, наверное, догадались, что если вы делаете что-то, например детали для самолета, вам понадобится машина, способная изготавливать детали высокого качества и точности. Точность, необходимая для критически важного функционирования крупномасштабного оборудования, требует деталей, предлагаемых фрезерным станком с ЧПУ, предпочтительно станком с пятью или более осями. Однако, если вы хотите сделать что-то менее критичное, особенно если это делается из более мягкого материала, фрезерного станка с ЧПУ может быть достаточно для выполнения этой работы.
  • Точность: Точность - еще один важный компонент обработки деталей. Если вам нужны детали для высокочувствительных приложений, например детали оборудования, фрезерный станок с ЧПУ обеспечивает более точную резку. Военная, медицинская и аэрокосмическая промышленность особенно должны учитывать, насколько точной должна быть деталь. Когда на кону жизни, разница в микрометрах может быть жизненно важной. Фрезерные станки с ЧПУ не обладают такой же точностью, как фрезерные. Фрезерный станок больше подходит для простых резов на мягких материалах.Фрезерный станок может обеспечить не только точные пропилы. Они также могут быть более сложными, чем в маршрутизаторе. Конфигурация всплывающих подсказок позволяет выполнять более сложные вырезки и формы.
  • Зона резки: Поскольку машины имеют разное пространство, вам нужно будет подумать о начальной точке вашего проекта. Если требуются тяжелые детали, фрезерный станок с ЧПУ может предложить более глубокую ось Z для более глубоких резов в работе. Если ваш исходный материал очень большой или широкий, например, большие деревянные блоки или доски из пенопласта, вам, возможно, придется выбрать маршрутизатор с большой площадью резки.

В обоих случаях вы получаете преимущество устройства, управляемого компьютером. Используя программное обеспечение CAD, вы исключаете человеческий фактор из физического процесса резки. Вы можете воссоздавать одно и то же снова и снова. Или, если вам нужна только одна деталь, вы знаете, что она будет изготовлена ​​в точном соответствии с указанными вами спецификациями. Измерения точны, а разрезы четкие и четкие. Обработка с ЧПУ превращает рендеринг в программном обеспечении в готовую деталь из любого материала, который вы указали. Программное обеспечение САПР требует наличия квалифицированных рабочих для эффективного и результативного выполнения проектов.

Для любой машины процесс обычно громкий и грязный. Если у вас нет закрытого маршрутизатора или мельницы и установленной системы вакуумирования, пыль от устройства будет разноситься по всему магазину и потенциально может вызвать проблемы со здоровьем и безопасностью. Хотя машины относительно просты в использовании, оператору необходимо использовать стандартные передовые методы и носить соответствующие средства индивидуальной защиты, необходимые для предотвращения шума или респираторных заболеваний. Квалифицированный оператор также должен знать признаки проблемного проекта. Если деталь начинает гореть или трястись, или кончик подпрыгивает, проблема может быть в конструкции или оборудовании.

Обе машины могут давать стабильные результаты, которые часто невозможно выполнить вручную. Если вам нужно сделать детали для деревянного стула или шестеренки для самолета, станки с ЧПУ справятся с этой задачей.

AMI для проектов обработки с ЧПУ

Для современной обработки на заказ American Micro Industries создает детали на заказ для самых разных отраслей.Мы производим крошечные детали для электроники, точные детали для аэрокосмической промышленности и многое другое. Другие области, с которыми мы работали, включают военную, автомобильную и медицинскую промышленность.

Многие компании в этих и других областях обращаются к AMI не только для участия. Они обращаются к нам за безупречным обслуживанием клиентов. Мы будем работать с вами, чтобы разработать нужную вам деталь. От выбора материала до производственного процесса мы можем помочь вам найти правильный подход даже для самых уникальных приложений.

Мы работаем с нестандартными компонентами с 1995 года, и качество - один из наших главных приоритетов. Мы тщательно проверяем каждую деталь перед отправкой и стремимся обеспечить наилучшее обслуживание клиентов. Если вам нужна деталь, обработанная на фрезерном или фрезерном станке с ЧПУ, не стесняйтесь обращаться к представителю AMI. Мы можем обсудить процесс и приступить к созданию индивидуальных деталей, необходимых для вашего приложения.

Лучшая цена на фрезерный стол из дерева - Выгодные предложения по фрезерному столу из дерева от мировых продавцов фрезерного стола

Отличные новости !!! Вы попали в нужное место для фрезерования древесины столов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот деревянный стол для фрезерования в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели дерево для фрезерного стола на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фрезеровании древесины для столов и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести деревянный стол для фрезерования по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

обрабатывающие центры с ЧПУ дерево | Biesse Северная Америка

ROVER A 16

Обрабатывающий центр с ЧПУ для производства мебели и оконных / дверных рам.

ROVER B

Обрабатывающий центр с ЧПУ предназначен как для квалифицированных мастеров, так и для крупной промышленности.

ROVER C

Новый станок с ЧПУ для легкого изготовления мебели, лестниц, дверей и окон любой формы, размера и толщины?

ROVER A EDGE 15/18

Новый кромкооблицовочный центр с ЧПУ с портальной структурой, предназначенный для производства профильных панелей с кромкооблицовкой на одном станке.

РОВЕР А 15.12.18

Rover A 12/15/18 - новый станок с ЧПУ, предлагающий максимальную производительность и гибкость.Он разработан для клиентов, которые хотят инвестировать в продукт, который может обрабатывать любые типы элементов быстро и экономично.

ROVER A EDGE 16

Кромкооблицовочный центр с ЧПУ, который поддерживает обработку фасонных панелей, которые можно кромкооблицовывать на одном компактном высокопроизводительном станке.

ROVER B EDGE

Кромкооблицовочные станки Обрабатывающие центры с ЧПУ из линейки Rover B Edge позволяют пользователям выполнять операции по обработке кромочных панелей на одном станке.

ЛИНИЯ ROVER EDGE

Инновационная линия по производству кромкооблицовки с ЧПУ, уникальная для отрасли, для массового производства кромкооблицованных изогнутых панелей

ROVER K FT

Фрезерный станок начального уровня Biesse для обработки дерева оснащен столом 4x8 и портальной конструкцией. Этот высококачественный и прочный фрезерный стол с ЧПУ - самый компактный станок на рынке для обработки деревянных панелей.

ШКИПЕР 100

Инновационный центр обработки с числовым программным управлением, который может обрабатывать панели различных форматов последовательно и «в реальном времени».

ШКИПЕР 130

Обрабатывающий центр с ЧПУ, который позволяет обрабатывать панели совершенно разных форматов последовательно и без перерывов.

ROVER S FT

Этот портальный 3- и 4-осевой фрезерный станок с ЧПУ предназначен для раскроя дерева и древесных материалов, а также таких современных материалов, как пластмассы и цветные металлы.

ROVER A FT

Новый высокопроизводительный фрезерный стол с ЧПУ для операций раскроя. Компактный и эффективный, с портальной структурой, этот фрезерный станок с ЧПУ предлагает самые современные технологии и гарантирует оптимальную точность при каждой операции обработки.

ROVER B FT

Новая версия роутера Rover B FT для гнездования дров стала новым ориентиром на рынке.Этот фрезерный станок с ЧПУ отлично подходит для производства небольших дверей, мебели и предметов интерьера, рам для мебели для гостиной, а также технологических материалов, таких как сотовые конструкции, оргстекло, метакрилат и листы из пластика и алюкобонда.

ROVER B FT HD

ROVER B FT HD - это новый высокопроизводительный обрабатывающий центр Biesse, предназначенный для операций раскроя. Разработанный для высоких скоростей и оптимального ускорения, он занимает позицию самой производительной машины на рынке.

Ровер C FT

Новый автономный 5- и 4-осевой фрезерный станок с ЧПУ был разработан не только для раскроя дерева, но и для обработки толстых панелей, смешанных и сложных производственных циклов, а также обработки алюминия и других технологических материалов.

WINLINE 16

Новый обрабатывающий центр с ЧПУ для производства дверей и окон, разработанный для ремесленников и небольших предприятий, стремящихся увеличить производство, а также для средних и крупных предприятий, которым необходимо производить небольшие партии необычных размеров или переделывать

UNITEAM CK

Идеальный обрабатывающий центр для средних и крупных производств, которым требуется гибкость, чтобы обрабатывать все стандартные пропилы, используемые в деревообработке, но которые также хотят предложить решение сложных требований современного дизайна.

UNITEAM UT

Рабочий центр, который можно использовать для обработки очень больших балок или элементов более сложной формы.

UNITEAM E MIX

Обрабатывающий центр, специально разработанный для операций обработки CLT для деревянных конструкций.

UNITEAM CLT 400

Uniteam CLT 400 - это специальный обрабатывающий центр для обработки древесины CLT в строительной отрасли.Он высокопроизводительный, а также чрезвычайно динамичный и гибкий.

ROVER K SMART

Этот станок с ЧПУ для дерева подходит для ремесленников и предприятий малого и среднего бизнеса, которым нужны простые решения по доступной цене.

ROVER AS 15

Наш новый фрезерный станок по дереву с ЧПУ предлагает максимальную производительность и гибкость по доступной цене.Он разработан для клиентов, которые хотят инвестировать в станок с ЧПУ по дереву, который может обрабатывать любые типы элементов быстро и экономично.

ROVER A SMART 16

Простой, но эффективный фрезерный станок по дереву. Этот 5-осевой станок с ЧПУ по дереву используется для производства любых предметов интерьера.

EXCEL

Лучший в этой категории фрезерный стол с ЧПУ с точки зрения надежности и гибкости для обработки более сложных компонентов, от массивной древесины до гнездовых панелей, от небольших дверей до предметов мебели, каркасов для диванов, композитных материалов и легких сплавов. Это фрезерный станок по дереву с ЧПУ, который делает все

EXCEL

Лучший обрабатывающий центр в своей категории с точки зрения надежности и гибкости. Для обработки и фрезерования более сложных компонентов, от массивной древесины до гнездовых панелей, от небольших дверей до предметов мебели, каркасов для диванов, композитных материалов и легких сплавов.Если вам нужен станок с ЧПУ по дереву, который сделает все это, то это он.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
