Работа с трубогибом: Как работать, пользоваться трубогибом. Работа с трубогибом.

Содержание

Меры безопасности при работе с трубогибом

Перед каждым использованием следует осмотреть трубогиб и устранить малейшие неисправности, чтобы снизить риск травмы в результате поражения током, раздавливания и других причин, а также чтобы предотвратить выход механизма из строя.

Удаляйте с трубогиба масло, жир, грязь, особенно с рукояток и органов управления. Это позволяет провести более качественный осмотр механизма и предотвратит выскальзывание трубогиба или органов управления из рук во время его использования.

Проведите осмотр гибочной машины на:

  • утечку гидравлической жидкости. Проверьте уровень гидравлической жидкости и, если необходимо, настройте уровень.
  • наличие сломанных, треснутых, искривленных, поврежденных, неверно расположенных или заедающих деталей или любых других неисправностей, которые могут помешать безопасной и нормальной работе гибочной машины.
  • наличие трещин или повреждений на гибочных башмаках и роликовых упорах.
  • проверьте шнур питания и штепсельную вилку на наличие повреждений или изменений.

Если в ходе осмотра были найдены любые неисправности, воздержитесь от использования трубогиба до устранения этих проблем.

Перед началом работы проверьте гидравлический трубогиб на холостом ходу. Хорошо закрепите инструмент и трубу, чтобы предотвратить их переворачивание.  Труба двигается в процессе работы, поэтому обеспечьте достаточно свободного пространства вокруг нее.

Держите пальцы, руки и другие части тела на расстоянии от гибочных приспособлений в процессе работы во избежание захвата и затягивания в трубогиб или между любыми деталями.

В гидравлических трубогибах используются жидкости высокого давления для получения больших усилий, которые могут просочиться на кожу. Слишком сильные усилия могут привести к разрыву и разбросу деталей, что в свою очередь может стать причиной травматизма. Поэтому находитесь на расстоянии от устройства во время его эксплуатации и используйте защитную одежду, включая защиту для глаз.

Во время работы не допустимы настройка и чистка частей трубогиба. Также не следует разбирать трубогиб под нагрузкой. Регулировка и разборка осуществляются только при полной остановке механизма и снятии гидравлического давления.

Модельный ряд и стоимость электрогидравлических трубогибов Сатурн


ООО «ПК Сатурн» предлагает приобрести электрические опрессовщики по ценам производителя. Для оптовых клиентов и дилеров особые условия.

Трубогиб. Порядок работы и меры предосторожности.

Трубогиб - устройство, предназначенное для гибки труб

Он используется в строительстве, химической, нефтяной промышленности и прочих. При выборе устройства, необходимо учитывать: диаметр и толщину стенки трубы, радиус и угол гибки.

Модели устройств отличаются друг от друга способом гибки и типом привода. Тип привода: ручной (для труб небольшого диаметра), гидравлический (для труб диаметром до 100 мм), электромеханические (для всех диаметров труб).

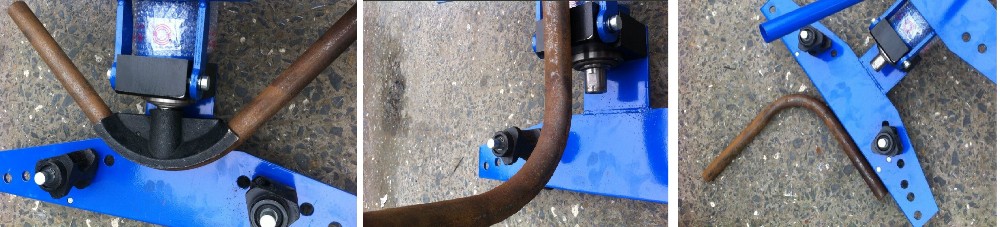

1. Затяните ключ. Смажьте трущиеся поверхности вращающихся упоров, гибочного шаблона и трубы, подлежащей изгибу.

2. В соответствии с размерами труб, подлежащих изгибу, выберите и установите шаблон в крайнем верхнем положении гидроцилиндра. Отверстия двух вращающихся упоров должны совпадать с гибочным шаблоном и, пожалуйста, обратите особое внимание на установку вращающихся упоров на одинаковом расстоянии от отверстий верхней и нижней траверс. Вращающиеся упоры с максимальным размером должны быть зафиксированы по отверстиям внешней линии. Это предотвратит неверную установку вращающихся упоров и сохранит гибочный шаблон и другие части трубогиба от повреждений.

3. Когда расположите трубу в необходимом шаблоне, закройте верхнюю траверсу. Перемещайте шаблон по трубе в соответствие с технологией медленной гибки. После гибки раскрутите ключ, и шток должен автоматически вернуться в исходное положение.

Правила безопасности

— Перед работой проверьте уровень масла в масляном баке. Если он ниже необходимого, долейте до нужного уровня.
— Перед началом работы шток должен быть плотно затянут, что создаст необходимое давление. Пожалуйста, освободите пробку выпускного отверстия масла для циркуляции воздуха в масляном баке.

— Диаметр трубы должен соответствовать размерам гибочного шаблона, в противном случае, изгибаемая труба может быть повреждена, а гибочный шаблон выйдет из строя. Шов сварной трубы не должен находиться непосредственно на поверхности шаблона. В процессе гибки оба вращающихся упора должны скользить одновременно, пока скользит труба, без перемещений шаблона. Если один из вращающихся упоров остановится, немедленно прекратите работу.
— Производите периодическую чистку оборудования и замену масла в масляном баке, масло должно быть отфильтровано с помощью специального сетчатого фильтра. Чистка фильтра должна быть более частой.
— На данном оборудовании нужно использовать машинное масло #15.

Инструкция к трубогибам BigBender Mk2 и Mk3

Трубогибы BigBender Mk2 и Mk3 очень просты в применении, однако перед работой нужно принять во внимание несколько важных деталей. Пожалуйста, внимательно изучите данную инструкцию и только затем приступайте к работе. Пренебрежение инструкцией может обернуться порчей как ваших материалов, так и самого станка (на оборудование, поврежденное в процессе такой эксплуатации гарантийные обязательства не распространяются).

1. Подготовка к работе

BigBender Mk3

Трубогиб BigBender Mk3 устанавливается на монтажную стойку. Чертежи стойки Вы найдете в этом документе. Крепежный фланец для изготовления стойки входит в комплект поставки трубогиба.

BigBender Mk2

Трубогиб BigBender Mk2 устанавливается на пол, на рабочий стол / верстак или специально изготовленную для него тумбу нужной Вам высоты. Для выравнивания трубогиба по горизонту изготовьте ножки из болтов М12 и металлических пластин. Ножки вкручиваются в основание. Эти же посадочные места можно использовать для крепления трубогиба к тумбе/стойке/стенду или транспортировочной тележке.

2. Установка оснастки

Установите гибочный ролик и ползун как показано на иллюстрациях ниже. Используйте пальцы, соответствующие номерам на схеме.

Палец №1 имеет одинаковую длину с пальцем №2, но его диаметр больше остальных. Палец №5 применяется только на трубогибе Mk3 (служит для установки храповика) и с трубогибом Mk2 не поставляется.

ВАЖНО:

  • Уделите ОСОБОЕ внимание правильной установке ползуна (деталь, прижимающая трубу к гибочному ролику). Он должен быть ориентирован так, как показано на схемах. Ложемент, закрепленный на ползуне под углом, должен находиться напротив пуансона, в точке перегиба трубы.
  • Неправильная установка ползуна приведет к неправильной работе оснастки – установленный под углом ложемент будет тормозить движение трубы и создавать дополнительное, чрезмерное сопротивление при гибке. Это неизбежно повлечет за собой повреждение сгибаемой трубы, возникновение задиров на поверхности ползуна и пальцев, а при работе с трубами большого диаметра может привести к повреждению деталей станка из-за превышения допустимых нагрузок на раму.
  • Деформация (изгиб) деталей станка ОДНОЗНАЧНО свидетельствует о превышении допустимых нагрузок и НЕ ЯВЛЯЕТСЯ гарантийным случаем.

3. Смазка деталей трубогиба и изгибаемой трубы

Смазка гибочной оснастки является залогом долгой службы инструмента и хороших результатов гибки.

Физические процессы, протекающие при гибке трубы, требуют, чтобы трение между изгибаемой трубой и ползуном, прижимающим трубу к гибочному ролику (пуансону) были как можно меньше. Чем больше диаметр трубы и чем тоньше ее стенка, тем сильнее влияние смазки на результат гиба. На трубах диаметром свыше 38мм отсутствие смазки приводит к заметному увеличению овальности и возникновению других дефектов. Не пренебрегайте смазкой!!!

Ползун необходимо смазывать консистентной смазкой, моторным или трансмиссионным маслом. Допустимо использовать т.н. “отработку”. Смазку нужно наносить перед установкой каждого нового отрезка трубы. Смазка сделает процесс гибки проще, улучшит результаты гиба и продлит жизнь оснастке

.

ВНИМАНИЕ:

  • Жидкость WD40 в качестве смазки не подходит, т.к. не обладает достаточными антифрикционными свойствами.
  • Гибочный ролик смазывать не нужно!

4. Контроль угла гибки

BigBender Mk3

Если Вы используете трубогиб Mk3, закрепите на оснастке с помощью болта M6 и шайбы (идут в комплекте с оснасткой) небольшой кусок проволоки. Он будет служить Вам стрелкой, показывающей угол гиба на транспортире.

BigBender Mk2

При работе с трубогибом Mk2 угол гиба контролируется с помощью цифрового угломера, приобретаемого отдельно (например, ADA ProDigit Micro или ProDigit Mini).

5. Установка трубы

Установите трубу, соответствующую выбранной оснастке. Закрепите ее на оснастке с помощью серьги. Совместите желаемую точку начала гиба на трубе с передним краем ползуна, одновременно поджимая заготовку поворотом гибочного ролика, пока не будет выбран свободный ход (люфт). Заверните болт M10 на пуансоне таким образом, чтобы он прижал установленную трубу к серьге. Момент затяжки должен быть достаточным, чтобы труба не смещалась и не проворачивалась относительно пуансона, но при этом не чрезмерным, чтобы не повредить трубу.

ВАЖНО: При работе с шовными трубами располагайте трубу так, чтобы сварной шов находился сбоку (для гидравлического трубогиба BigBender Mk2) или сверху/снизу (для ручного трубогиба BigBender Mk3). Так он испытывает меньшие нагрузки, поэтому не лопнет при гибке.

Работайте с чистыми трубами, не имеющими окалины и ржавчины. Чем чище труба, тем легче будет протекать процесс гибки. Удаляйте ржавчину и окалину с труб стальной щеткой перед работой. При необходимости пользуйтесь УШМ или дрелью с установленной проволочной щеткой. Избегайте работы с трубами, чья поверхность сильно повредженна и имеет задиры, “раковины”, наплавленные капли сварки.

Ржавчина, окалина, следы сварки, заусенцы – все это работает как абразив, затрудняет гибку и портит оснастку.

ВАЖНО: Не пытайтесь перехитрить физику и гнуть трубу меньшего размера, чем предусмотрено оснасткой (например, трубу ∅40 на оснастке ∅42). Вы ничего не сломаете, но труба будет испорчена. Мы всех предупреждаем о том, что под каждый размер трубы нужна своя оснастка, но все равно находятся хитрецы-умельцы, которые пытаются использовать одну оснастку для работы с трубами разных диаметров. Результат предсказуем.

6. Гибка трубы

BigBender Mk3

Установите храповик на рукоятку привода с помощью пальца №5. Введите храповик в зацепление с втулкой на рычаге, соединенном с гибочным роликом. Следите за тем, чтобы храповик был установлен без перекоса. Дистанционная втулка на поворотном рычаге послужит вам ориентиром.

Вставьте удлинитель (трубу произвольной длины) в ручку. Чем больше диаметр трубы и толще ее стенки, тем длиннее должен быть рычаг. При работе с трубами максимальных размеров (45х2.5, 45х3 итп) рекомендуем использовать рычаг длиной не менее 1. 2м (оптимально 1.5м).

Работая рычагом, переставляя храповик и приводной рычаг на гибочном ролике по мере необходимости, согните трубу на нужный угол.

BigBender Mk2

Установите на компрессоре рабочее давление 110-120 psi (7-7.5 атм). Откройте клапан пневмомагистрали и держите его открытым до тем пор, пока труба не будет изогнута на нужный угол или оснастка не повернется на угол 90°. Закройте клапан пневмомагистрали.

Если необходимо согнуть трубу на угол больше 45°, откройте гидравлический клапан, вытащите фиксирующий палец №3, который соединяет гибочный ролик с приводным рычагом. Верните приводной рычаг в исходное положение и вновь соедините его с роликом с помощью фиксирующего пальца. Закройте гидравлический клапан и продолжите гибку.

Если Ваш трубогиб оснащен ручным гидронасосом, работайте с ним, подобно обычному домкрату.

При гибке труб малого диаметра (до 25мм и Ду20) на угол свыше 90 градусов следите за тем, чтобы установочный палец серьги №4 не упирался в раму трубогиба – это может привести к повреждению оборудования. При возникновении такой ситуации, скорректируйте положение гибочного ролика так, чтобы исключить встречу фиксирующего пальца с деталями рамы.

ВАЖНО: Все трубы пружинят при гибке, поэтому сгибайте их на угол, чуть больший, чем требуется. Величина перегиба колеблется от 1 до 10 градусов и зависит от многих факторов (типа материала, диаметра трубы, толщины стенки итп) и определяется опытным путем для каждого типа трубы.

После того, как труба будет согнута на нужный угол, ослабьте болт М10 на пуансоне.

7. Извлечение детали после гибки

Гибочная оснастка должна плотно охватывать трубу при работе – за счет этого достигается хорошее качество гиба. При гибке труба незначительно деформируется и ее слегка “закусывает” в оснастке. На трубах малого размера (до 38мм) подобный эффект практически отсутствует. Больше всего он выражен на трубах ∅40-45мм. Это нормально!

BigBender Mk3

Снимите храповик. Ослабьте болт М10, фиксирующий трубу в серьге. Поверните ролик в сторону, противоположную направлению гиба. Если трубу “закусило”, энергичным движением в сторону, противоположную направлению гибки, выведете ее из зацепления с ползуном. В особо сложных случаях используйте киянку. После этого палец, фиксирующий серьгу, можно будет извлечь без усилий.

BigBender Mk2

Чтобы освободить трубу, откройте гидравлический клапан и сбросьте давление в гидроцилиндре. Ослабьте болт, фиксирующий трубу в серьге. Извлеките палец, связывающий гибочный ролик и приводной рычаг. Возьмитесь за свободный конец сгибаемой детали и резко потяните его в сторону, противоположную направлению гибки (вверх). Чем толще труба, тем больше придется приложить усилий. В особо сложных случаях допустимо использование киянки.

После того, как труба выйдет из зацепления с ползуном, Вы сможете легко извлечь фиксирующий серьгу палец и снять серьгу, освободив трубу.

ВАЖНО: Все, что увеличивает трение между трубой и оснасткой (отсутствие смазки, ржавчина и заусенцы и др), усложняет извлечение детали. Поэтому настоятельно рекомендуем очищать трубы перед началом работы и не пренебрегать смазкой оснастки.

8. Изготовление деталей

Гибка штучных изделий

В статье “Как согнуть трубу?” описан процесс изготовления деталей без использования специального ПО для расчета гибов, создания чертежей и проектирования изделий. Пользуясь этим методом, вы можете создавать несложные детали (дуги, элементы каркасов безопасности, несложные пространственные рамы), опираясь исключительно на габариты требуемого изделия.

Статью можно прочитать ЗДЕСЬ.

Гибка повторящихся изделий

Подготовьте требуемое количество заготовок. Все заготовки должны быть одинаковой длины. Пока вы не приобрели достаточного опыта  работы с трубогибом и разметки деталей, рекомендуется оставлять с каждого края припуск 10-50мм, который затем можно будет отпилить. Удалить лишнее проще, чем наращивать недостающее.

Разметьте заготовки перед началом гибки. Тем тщательнее размечены трубы, тем выше повторяемость у законченных изделий.

Представим трубу в виде линии, которая представляет собой ось симметрии трубы (центральную линию). Каждую деталь можно условно представить в виде последовательности прямых и изогнутых отрезков. Деталь на схеме ниже состоит из прямых отрезков A, C, E и G и изогнутых отрезков B, D и F.

Общая длина заготовки будет равна:

L = la + lb + lc + ld+ le + lf + lg,

где la, lb… lf, lg –  длины каждого из отрезков.

Длина изогнутого отрезка рассчитывается как

l = α / 360 * 2 * π * R,

где α – это угол изгиба, а R – радиус гибки (см. схему выше), который соответствует радиусу используемого пуансона (CLR). Значения радиуса гибки (CLR) для каждой из труб находятся в ДАННОЙ ТАБЛИЦЕ. Так, например, длина отрезка lb для трубы D=38мм будет равна lb = 90 / 360 * 2 * 3.14 * 114 = 178мм.

ВАЖНО : При гибке металлических труб наблюдается эффект пружинения – согнутая на труба после гибки отпружинивает на нескольго градусов, в результате чего реальный угол изгиба получается на несколько градусов меньше (т. н. спрингбэк). Из-за эффекта пружинения реальный радиус изгиба также оказывается несколько больше, чем был задан пуансоном. Для каждого типа трубы величина спрингбэка будет разной (зависит от материала трубы, ее диаметра и толщины стенки). Она определяется опытным путем для каждого материала, с которым вам предстоит работать.

Рассчитайте расположение стартовых точек для гибки и нанесите их на трубу.

Точка №1 будет находиться на расстоянии L1 = la от начала трубы, Точка №2 – на расстоянии L2 = la + lb + lc. Точка №3 – на расстоянии L3= la + lb + lc + ld + le. Если заготовка имеет припуск на резку, добавьте его величину к получившимся значениям.

Нанесите стартовые точки на первую заготовку. Согните тестовую деталь. Установите трубу в трубогиб, как было описано в п.5 данного руководства, совместив точку №1 с краем ползуна (см. рис).

Произведите первый гиб на нужный угол (учитывайте эффект пружинения). Перейдите к точке №2 и повторите процедуру. Затем проделайте те же операции для точки №3 и всех последующих (если они имеются). Следите за тем, чтобы все гибы находились в нужной плоскости.

ВАЖНО :  До тех пор, пока вы не получите достаточного навыка разметки заготовок и работы с трубогибом, рекомендуется осуществлять гибку, последовательно переходя от точки №1 к №2, далее к №3 итд. В действительности последовательность гибки не имеет решающего значения и определяется лишь вашими потребностями.

Проверьте размеры получившейся детали. Если они имеют отклонения от расчетных, внесите необходимые коррективы в расчеты.

Разметьте оставшиеся заготовки единым образом и произведите гибку по описанному выше алгоритму.

Программное обеспечение для проектирования изделий

Для проектирования готовых изделий, расчета углов и точек гибки, компенсации эффекта пружинения и реальных радиусов гибки рекомендуем использовать ПО Bend-Tech версии PRO (https://www. bend-tech.com).

Данное программное обеспечение позволяет проектировать сложные трехмерные конструкции из труб разного диаметра, визуализировать процесс гибки, готовить шаблоны разделки концов труб под сварку, рассчитывать массу и стоимость материала, необходимого на производство изделий. Кроме того, оно имеет множество других полезных функций, значительно упрощающих проектирование и изготовление трубных конструкций. ПО Bend-Tech просто в оформлении и не дорого (в сравнении с коммерческими САПР типа SolidWorks), что сделало его одним из наиболее популярных среди фабрикаторов США и Европы. Используйте его для работы с трубогибами BigBender и вы получите серьезное преимущество перед конкурентами и значительно упростите себе работу.

Для чего нужен трубогиб и как им пользоваться.

Зачастую, при ремонте водопровода, установке отопительной системы, вентиляционных устройств,  изготовлении ограждений мы сталкиваемся с тем, что нам необходимо согнуть трубку для удобства монтажа. Для этого и был изобретен трубогиб, который позволяет согнуть трубу под нужным углом.

Конструкция трубогиба

Общая конструкция трубогиба зависит от его вида, но все они идентичны друг другу. Схема ручного трубогиба предполагает наличие рукоятки, нагнетального устройства. Гибочное усилие трубогиба обеспечивает выдвижной шток, который способен возвращаться назад под действием пружины, установленной в гидроцилиндре. Упор трубогибочного станка представлен в виде цапфы, упоры на её концах помещаются в отверстия, что расположены на планках. На упоре в середине располагается ручей, на который и будет опираться изгибаемая труба.

Виды трубогибов

Ручной трубогиб выполняют такие операции, как гибка дуги и колец. Небольшой вес аппарата (близко 65 килограмм) позволяет перевозить его на место работы с легкими металлоконструкциями - теплицами, калитками, воротами и навесами.

Электрические трубогибочные станки применяются для изгибания труб разного сечения для интенсивного использования в промышленных масштабах. Высокая производительность электрических трубогибов обеспечивается дополнительными функциями, такими как: вращение в обоих направлениях вальцов и управление с помощью кнопок на панели управления или с использованием ножных педалей.

Новым модернизированным вариантом трубогиба является ручной гидравлический, который характеризуется большой силой, что достаточна для работы с крупными стальными трубами, как на видео о ручном трубогибе. Его рекомендуют применять при установке или снятии газо- и водопроводов. Привод такого инструмента оборудован гидравлической установкой, чем и отличается от обычного трубогибочного станка, облегчая во многом труд оператора.

Принцип работы трубогиба

Процесс изгибания трубы, хотя на первый взгляд и кажется простым, на самом деле является весьма сложным. Зависимо от механических свойств материала трубы, могут образовываться дефекты гибки, подминание, что приводит к заужению в месте гиба диаметра трубы, уменьшение протока воды, изменение и растягивание толщины стенок трубы в месте изгибания, которое приводит к потере прочности трубопровода. Поэтому необходимо правильно подбирать трубогиб и знать принцип его работы, чтобы свести к минимуму дефекты деформации.

При помощи трубогибов осуществляют изгибание трубы по заданным размерам и определенной форме. Конструкция данного оборудования позволяет совершать операции над металлическими трубами соответственно требованиям монтажа. Отсутствие сплющивания и заломов позволяет трубам, в свою очередь, не терять эксплуатационных и прочностных качеств при сгибании, а также оптимизировать размещение коммуникаций и рационально пользоваться пространством помещения.

Ручные механические трубогибы: как сделать, инструкция

Очень часто, при прокладке трубопроводов, случаются ситуации, когда труба должна пройти не прямо, а обогнуть препятствие или сделать поворот. Если с пластиковыми и металлопластиковыми трубами это проблем не вызывает, то металлическую трубу «голыми» руками не согнешь.

Ручной трубогиб

К тому же нужно учитывать, что на изгибе не должно произойти сужение внутреннего диаметра и не должны возникнуть складки, препятствующие свободному прохождению жидкости. Так что гнуть трубу «через колено» тоже не вариант.

Если все же вы столкнулись с ситуацией, когда металлическую трубу нужно согнуть под тем или иным углом, в бытовых условиях придется использовать для этого механический трубогибочный станок.

Cодержание статьи

Что такое трубогиб?

Трубогибочный станок выполняет очень важную функцию при прокладке коммуникаций. Каждый, кому приходилось выполнять монтаж водопровода или канализации, особенно с нуля, понимает, с каким количеством проблем можно столкнуться. Эта работа требует не только определенных знаний и навыков, но и дополнительного оборудования.

Можно, конечно, решить проблему прохождения сложных участков (точки пересечения коммуникаций, углы, неровности стен, прочие препятствия) методом порезки труб на небольшие части, а затем их соединения с помощью фитингов или сварки.

Трубогиб – это механизм для гибки металлических труб

Но ни один стык не может обеспечить надежности и прочности цельнометаллической трубы. Не говоря уже о том, что порезка и соединение отрезков потребует большого количества дополнительных средств и времени.

Роликовый трубогибочный станок позволяет выполнить загиб любой сложности под любым углом за несколько минут без особых усилий.

Отметим, что трубогибы на строительном рынке представлены широким модельным рядом.

Вы можете выбрать вариант от новейших импортных образцов, типа Blacksmith M07, MTB10, Stalex MY 22 TG до более дешевых отечественных вариантов типа тр 068 1000. К тому же механический трубогибочный станок можно изготовить самостоятельно.

Трубогибы фирмы Blacksmith моделей типа M07 и MTB10 с маркировкой TG и гидравлическим универсальны и могут использоваться как для круглых труб, так и для аналогичных изделий с квадратным сечением.

Более дешевые и простые модели, типа Stalex MY 22 TG с пружинным приводом обычно используют для придания загнутой формы металлопластиковым трубам.

Из чего состоит комплект ручного гидравлического трубогиба

Работа по прокладке трубопровода, при наличии трубогиба, выполняется гораздо быстрее и требует меньших усилий. Гнуть трубу вручную очень тяжело, а о сохранении нужного угла загиба не может быть и речи.

Как работает станок?

Принцип работы и конструкция трубогиба просты до элементарности. В нижней части станка находятся валы, или ролики, на которые укладывается труба. Сверху находится механический, электрический или гидравлический привод, который приводит в действие пластину или, верхний вал.

Именно положением верхнего и нижнего валов регулируется радиус и угол изгиба арматуры.

Чем ближе находятся друг к другу нижние валы – держатели, тем больше будет радиус и меньше угол загиба.

Процесс гибки профильной трубы

При сближении нижних роликов, радиус загиба будет уменьшаться, а угол увеличиваться.

Виды трубогибов

Общий принцип работы таких устройств одинаков. Однако прослеживаются некоторые особенности, исходя из приводов.

  1. Пружинный трубогиб – наиболее простой механизм. Однако использоваться он может только в случае работы с профилем диаметром до 40 мм. Он состоит из одного вала, пружины и ручки. Труба закладывается в паз и гнется с помощью нажима на нее. Работа с таким устройством требует определенных навыков и немалой силы. К ним относится трубогиб Stalex MY 22 TG.
  2. Если рассматривать станок с ручным приводом, к примеру трубогиб ручной тр 1, то работает он следующим образом: верхний давящий ролик приводится в действие с помощью механического привода. Чаще всего это вращение ручки. Вал начинает вращаться с небольшим нажимом на трубу, которая постепенно продвигается и прогибается. За следующим проходом трубы по валам давление на нее увеличивается. Арматура проходит между валами трубогиба до получения нужной формы. Такое устройство может использоваться для труб любой формы и диаметра 20 мм, 40 мм и выше. К ним относится ручной трубогиб российский тр 068 1000, Blacksmith m07, MTB10 – 40, а так же некоторые модели Stalex выше 22, к примеру, НВ 40.
  3. Гидравлический привод трубогиба представляет собой домкрат, который, нажимая на трубу, гнет ее без вращения и перемещения. Эта модель более дорогая, но намного проще в использовании. К тому же гидравлический привод позволяет контролировать угол и радиус изгиба. Такие устройства производят как отечественные заводы, так и зарубежные фирмы Blacksmith модели выше m07 и Stalex кроме вышеупомянутых MY 22 и НВ 40.
  4. Рычажный станок позволяет производить загиб тонкостенных труб углом до 180º.
  5. Арбалетный используют для загиба тонкостенных труб из цветных металлов. Позволяет делать загибы до 90º.

Цены трубогибов будут возрастать от первого пункта к третьему.

Виды ручных трубогибов

Но стоит помнить, что цена станка обратно пропорциональна простоте работы на нем, возможности установить конкретный радиус и угол изделия.

Станок для гибки труб, исходя из формы закладываемой арматуры, бывает трех видов:

  • трубогиб для круглой трубы. К ним относятся модели типа Stalex 22 и НВ 40. Особенность такого приспособления в том, что желоб на валах для прокладки трубы выполнен в форме полумесяца. Это позволяет не деформировать сечение трубы при ее загибе;
  • трубогиб для труб с прямоугольным сечением. В таких моделях желоб имеет углы для укладки профильной арматуры;
  • универсальный. Такой станок имеет либо съемные, либо раздвижные желоба. К ним относится трубогиб ручной универсальный mb32 25, 22. Универсальной можно назвать и модель Stalex НВ 40.

Как сделать трубогиб своими руками?

Цены трубогибов хоть и не заоблачные, но все же приобрести его может позволить себе далеко не каждый. Особенно в том случае, когда устройство нужно вам на один – два раза в году, а не на каждый день.

Самодельный ручной трубогиб

Трубогиб, как уже говорилось, устройство достаточно не сложное, поэтому может быть изготовлено своими руками из подручных материалов.

Самый простой способ механического станка для тонкостенных круглых труб – две доски, между которыми устанавливаются валы. Под нижние нужно сделать горизонтальные прорези для регулировки радиуса загиба. Верхний вал ставится в вертикальные прорези.

К нему крепится сверху давящий винт, а сбоку – поворотная ручка. После закладки трубы между валами, винтом прижимается верхний вал и ручкой проворачивается. И так постепенно, поджимая и продвигая трубу по валам, вы получите нужный радиус загиба.

Гидравлический станок так же можно сделать в домашних условиях. Для этого может быть использован автомобильный домкрат или лебедка.

Как сделать ручной трубогиб для профильных труб своими руками? (видео)

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или кого-то, кто пользуется вашей интернет-сетью. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время. Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne.Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы выяснили, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real.Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede.Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet. Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini visualizzare questo messaggio, invia un'e-mail all'indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 62bc5baebad17b83.

Как работает трубогиб?

Цех трубогибов

Чтобы использовать трубогиб, пользователь тянет за ручки трубогиба, чтобы протолкнуть трубу вокруг каркаса (башмака).Труба зажата между каркасом и роликом, поэтому она вынуждена принимать форму первого, когда пользователь оказывает давление, сдвигая ручки вместе. Давление должно быть приложено, чтобы прижать трубу, но важно, чтобы труба удерживала большую часть форма для поддержания его в хорошем рабочем состоянии.
Чем больше или толще труба, которую нужно согнуть, тем больше будет трубогиб.Более длинные ручки означают, что к трубе можно приложить большее усилие. Башмак должен точно подходить к трубе, чтобы предотвратить деформацию, удерживая трубу на месте. Прежние размеры классифицируются по диаметру трубы, поэтому их легко подобрать для вашей трубы.
Чтобы точно согнуть трубу до нужного угла, сначала необходимо измерить, где на трубе вы хотите согнуть и насколько далеко вокруг первой ее нужно согнуть.Часто первый имеет маркировку угла, чтобы помочь в этом.

Есть ли похожие товары?

Другой распространенный способ создания изгиба трубы - использование изгибающей пружины. Пружина изгиба - это, по сути, большая пружина, которую можно использовать снаружи трубы или вставить в трубу.Затем трубу сгибают вокруг колена пользователя. Если все делать аккуратно, пружина предотвращает сжатие трубы.

Зачем использовать трубогиб вместо изгибающей пружины?

При длительном использовании трубогиб предпочтительнее изгибающей пружины, которая может причинить травму коленям пользователя, если изгибание является повседневным явлением.

Кроме того, трубогиб позволяет пользователю делать более точные изгибы благодаря маркировке на каркасе.

Наконец, изгибающая пружина не может гнуть трубы больше 15 мм (0,6 ″), поскольку они слишком толстые и прочные, чтобы их можно было сгибать только вручную.
Пружины изгиба, которые вставляются в трубу, можно использовать с трубогибами, чтобы снизить риск деформации трубы во время изгиба, поддерживая внутренние стенки трубы.Иногда также используется песок, плотно набиваемый в трубу для поддержки ее внутренних стенок.

Пошаговая работа и процесс трубогиба

В предыдущем посте мы обсудили первые 4 этапа процесса гибки трубы. В этой статье мы обсудим последние 4 этапа процесса. Читайте дальше, чтобы узнать больше.

Пошаговая работа трубогиба

Мы почти у цели, осталось всего несколько шагов, чтобы эффективно согнуть трубу.Вот последние шаги, которые приведут вас к завершению процесса гибки трубы.

  • Шаг 6: Проверка выравнивания трубы

Помните отметки, которые вы сделали на шаге № 3? Эти отметки имеют свое значение на этом этапе. Используйте эти отметки, чтобы отрегулировать трубу таким образом, чтобы передний край матрицы и эти отметки находились на одной линии. Вы можете использовать отверстия приводных штифтов, чтобы посмотреть на трубу, чтобы узнать точное положение трубы и маркировку.Также проверьте шарнирные рычаги. Обычно эти руки болтаются, и вам нужно потянуть их, чтобы создать в них небольшое напряжение.

  • Шаг 7: Регулировка указателя градусов

Указатель градусов используется для измерения угла изгиба трубы. Таким образом, для начала необходимо установить указатель в положение нулевого градуса. Указатель помещается на край выступа. Затем он прикрепляется к проушине с помощью прикрепленного к нему винта с накатанной головкой. Как только вы сможете добиться такого расположения, затяните болт натяжителя, который обычно располагается рядом с матрицей.Теперь первая выемка приводной рейки должна войти в зацепление с втулкой на поворотном рычаге.

  • Шаг 8: Процесс гибки

До сих пор все шаги касались регулировки, необходимой для эффективного изгиба трубы. Это шаг, на котором начинается собственное изгибание. Для сгибания трубы потяните за ручки станка. Это приведет к вращению матрицы и открытию поворотных рычагов. Труба начнет постепенно изгибаться, а стрелка градуса будет обозначать степень кривизны трубы.Теперь, начиная с первой выемки, переходите по одному зацеплению каждой выемки и каждый раз тяните за ручку. Делайте это, пока не дойдете до последней выемки приводной рейки.

  • Шаг 9: Подготовка к снятию трубы

Удерживая ручку в закрытом положении, снимите рычаг разблокировки. Теперь, шаг за шагом, снимите ведущие штифты и ослабьте шарнирные рычаги, которые находятся в напряжении. Измените положение ведущего штифта и вставьте его в следующее отверстие. Продолжайте процесс гибки, пока не получите желаемый изгиб.

Выполните обратный инжиниринг, чтобы удалить трубу. Начните с штифта U-образного ремня, ведущего штифта и ослабьте болт натяжителя. В качестве последнего шага закройте поворотные рычаги и медленно снимите трубу с машины.

Надеюсь, весь процесс гибки трубы и трубы понятен из пошагового объяснения, приведенного выше. Чтобы узнать больше о трубах и трубогибе, вы можете просмотреть несколько действительно информативных видеороликов. Ссылки на некоторые видео размещены ниже. Для получения хороших результатов всегда следует запрашивать высококачественные гибочные станки.Качественные машины можно получить от проверенных и опытных производителей и поставщиков, таких как Woodward Fab.

Связанные сообщения в блоге о трубогибе и трубогибе:
  1. Верхние трубогибы, предлагаемые Woodward Fab
  2. Как эффективно использовать трубогиб? - Часть I
  3. Как найти трубогиб, соответствующий вашим потребностям?
  4. Гидравлический или ручной трубогиб - что ваш выбор?
  5. Какие меры безопасности следует соблюдать при использовании гидравлического трубогиба?
  6. 7 простых советов по улучшению процессов гибки с помощью трубогиба
  7. 5 советов по идеальному изгибу труб с помощью трубогиба
  8. Распространенные ошибки, которых следует избегать при покупке трубогибочного станка
  9. Пошаговое руководство по сборке ручного трубогибочного станка

Как выбрать подходящий трубогиб или трубогиб для работы

Если вам нужно согнуть металлическую трубу, трубу или кабелепровод, гибочный станок - это инструмент для работы.Но какой тип гибочного станка вам нужен? Ответ, конечно же, зависит от того, что вы сгибаете и как хотите это сгибать.

Начнем с некоторых определений.

  • Трубогиб: Трубогиб сгибает трубы, а также трубы. Что такое трубка технически? Согласно общепринятым представлениям, труба измеряется по ее внутреннему диаметру относительно внешнего диаметра и по толщине стенки, измеряемой в таблицах. Труба круглая и обычно имеет более толстые стенки, чем труба.
  • Трубогиб: Трубогиб сгибает трубы, и часто это тот же инструмент, что и трубогиб. Что такое трубка или трубка? Согласно тому же общепринятому мнению, труба измеряется по ее внешнему диаметру и обычно меньше и менее жесткая, чем труба. Он может быть круглым, а может и не быть.
  • Трубогиб: Трубогиб, используемый с длинным рычагом, предназначен для изгиба углов в кабелепроводе, трубе, по которой проходит электрическая проводка.

Понимание разницы между трубой и трубкой важно для выбора совместимого гибочного станка и штампа, формовочного станка или гибочного ролика правильного размера.

Гидравлические, электрические, ручные и механические

Четыре основных типа трубогибов: гидравлические, электрические, ручные и механические.

Чрезвычайно прочный и мощный гидравлический гибочный станок может создавать точные углы в больших трубах (до 4 дюймов в диаметре) с более толстыми стенками. Электрические трубогибы оснащены электрическим зубчатым приводом и часто программируются, что делает их идеальными для изготовления множества итераций одних и тех же гибов.

Ручной или ручной гибочный станок дешев, прост в транспортировке и маневрировании, и при достаточном количестве смазки для локтей можно выполнить множество операций по гибке.Ручная гибка труб или трубок - это своего рода искусство; это требует определенных навыков, но позволяет изготавливать нестандартные формы. Механический гибочный станок - это что-то среднее между гидравлическим и ручным гибочным станком с точки зрения того, что он может сгибать. У роскошного механического трубогиба, такого как этот, есть шасси на колесах, он может сгибать трубы или трубки от ½ до 2 дюймов.

Трубогибы чаще бывают ручными или механическими, но механизированный трубогиб, подобный этому, может работать с трубками от 1¼ дюйма до 5 дюймов и полезен для изготовления колен, смещений и седел.

Ротационно-вытяжные станки и др.

Гибочные станки разных стилей позволят получить разные углы или изгибы. Ротационно-вытяжные станки, которые изгибают металл с помощью набора штампов с фиксированным радиусом, являются одними из самых распространенных. Трубогибы вставляются в трубу или трубу для поддержки стенок и предотвращения плоского изгиба. Вальцегибочные станки имеют три вращающихся ролика и используются для создания круглых форм. Плунжерные станки, как следует из названия, используют плунжер для сгибания трубы или трубы между двумя штампами .

Не знаете, какой тип трубогиба или трубогиба вам нужен? Обратитесь за советом в местное отделение United Rentals.


Лучшие трубогибы (обзор и руководство по покупке) в 2021 году

Трубогибы, которые в основном используются в промышленных условиях, становятся все более распространенными в наборах инструментов для дома. Когда вы думаете о разнообразных сферах применения трубогиба, это имеет смысл. Эти инструменты, также известные как трубогибы, можно использовать для чего угодно, от стандартных сантехнических работ до ремонта холодильника.Они одинаково полезны как в строительстве, так и в механике, особенно благодаря своим уникальным способностям. Трубогибы обеспечивают плавный изгиб любой металлической трубы. Это ограничивает поток жидкости и гарантирует, что труба войдет туда, где вам нужно.

Конечно, не все трубогибы одинаковы. Для обработки стали требуется трубогиб, который намного тяжелее, чем медь. В зависимости от характера выполняемой задачи вам понадобится что-то, что можно будет сгибать под разными углами, и что-то достаточно прочное, чтобы справиться с работой.Чтобы помочь вам найти лучшие трубогибы на рынке, мы составили список лучших вариантов.

Преимущества трубогибов

  • Точные результаты гибки. Когда вы изгибаете трубу с помощью трубогиба, вы получаете точные результаты без дефектов как внутри, так и снаружи трубы. Это способствует плавному течению жидкости и снижает вероятность трещин или поломок вдоль линии трубы.
  • Долговечный инструмент для длительного использования. Вообще говоря, трубогибы могут прослужить очень долго.Хотя вы можете не использовать гибочный станок каждый день, эти устройства способны выдерживать значительный износ. В результате вы сможете пользоваться трубогибом долгие годы.
  • Разнообразные приложения. Где есть металлическая труба, найдется и трубогиб. Вы можете удивиться, узнав, как много в нашей жизни зависит от трубопроводов. От потока воды и отходов до механических применений и движения фреона в вашем холодильнике - нет недостатка в возможности использовать трубогиб.
  • Сохраняет структурную целостность трубы. Использование трубогиба предотвращает появление мелких дефектов внутри трубы. Хотя это может показаться маленьким, если вы когда-либо имели дело с забитым коленом трубы, вы знаете, как легко улавливать твердые частицы. Правильный изгиб также предотвратит разрыв трубы во время работы с ней.
  • Работает с несколькими материалами. Если вы выберете высококлассный трубогиб, вы сможете использовать его для труб, сделанных из самых разных металлов, от меди до стали и никеля.Независимо от того, чем покрыта поверхность, вы сможете придать ей форму.

Типы трубогибов

Пресс-гибочные станки

Возможно, самый распространенный тип трубогибов на рынке, пресс - это гибочная матрица, которая прикладывает силу к трубе. Это заставляет трубу изменять форму и форму под действием гибочного штампа. Этот тип гибочного станка эффективен для всех типов металла, и вы можете получить его в различных размерах. Важно убедиться, что гибочный пресс сможет работать под нужными вам углами.

Ротационный ленточнопильный станок

Среди высокопроизводительных трубогибов роторный волочильный станок крепится к внешней части трубы. Он использует этот зажим для приведения трубы к заданной форме. Этот вращающийся компонент определяет угол изгиба. Как правило, эти инструменты могут работать со всеми видами металлов. Важно убедиться, что внешний диаметр трубы соответствует диаметру самого гибочного станка.

Станок для гибки на оправке

Преобладающий в промышленных условиях станок для гибки на оправке подходит для внутренней части трубы.Он использует этот компонент оправки в сочетании с зажимами на внешней стороне для достижения желаемого изгиба. Хотя эти трубогибы очень эффективны, они чаще всего используются в установках ЧПУ. Без дополнительного оборудования они менее ценны.

Ведущие бренды

IMPERIAL

Известная торговая марка, принадлежащая Stride Tools, эта компания из Огайо открылась в начале 1900-х годов. Компания специализируется на предоставлении высококачественных инструментов как для профессионального, так и для личного пользования, таких как трубогибы, инструменты общего назначения, плоскогубцы и многое другое.

HILMOR

Начав свою деятельность в качестве производителя трубогибов в 1926 году, эта английская компания продолжает оставаться одним из ведущих мировых поставщиков этих инструментов. С тех пор он расширил свой выбор, включив все типы оборудования для систем отопления, вентиляции и кондиционирования воздуха, включая вакуумные насосы, течеискатели, труборезы и т.

Цены на трубогибы

  • Менее 50 долларов: Трубогибы этого ценового диапазона относятся к прессовому или роторному типу.Большинство из них представляют собой автономный инструмент, который работает с металлами разной твердости.
  • 50 $ и больше: В этом ценовом диапазоне вы можете найти трубогибы всех типов. Обычно в комплекте идет несколько фрез и гибочных головок.

Основные характеристики

Отверстие для труб

Ключевым компонентом любого трубогиба является собственно отверстие. Это часть гибочного станка, к которой вы прикрепляете трубу. Различная по размеру структура проема определяет размер трубы, с которой вы можете работать.Он должен быть сделан из материала более твердого, чем труба, - из чего-то прочного и прочного.

Диапазон гибки

Эта функция определяет угол, который вы можете получить от трубогиба. Некоторые изгибы могут достигать полных 180 градусов, в то время как другие могут довести трубу только до умеренных острых углов. Естественно, трубогибы с большим диапазоном изгиба более желательны, поскольку они могут выполнять более универсальные задачи.

Органы управления прессом

Что касается того, как вы, как специалист по обработке инструмента, изгибаете трубу, это необходимая особенность.Подавляющее большинство трубогибов ручные. Он включает в себя две отдельные ручки, которые вы затем перемещаете, чтобы прижать трубу к прессу. Органы управления должны быть хорошо откалиброваны, простыми в обращении и реагировать на давление.

Измерения

Практически на каждом трубогибе вы найдете серию измерений. Однако некоторые из них обозначены более четко, чем другие. Эта функция сообщает вам, как далеко нужно переместить ручки, чтобы получить желаемый угол. Важно, чтобы измерения легко читались и не изнашивались со временем.

Прочие соображения

  • Захват. Если ваш трубогиб имеет все основные функции, вы можете перейти к более конкретным вопросам. Первое, на что нужно обратить внимание, - это сцепление. Вам будет удобно держать? Имеют ли ручки эргономичный дизайн? Оно противоскользящее? Все эти факторы способствуют удобству использования, поэтому стоит подумать.
  • Прочность. Затем вы захотите посмотреть, насколько прочен настоящий гибочный инструмент.Подумайте о материалах, которые использовались при строительстве. Они подвержены износу? Уязвимы к ржавчине и коррозии? Если вы уроните трубогиб, он сломается? Эти аспекты инструмента говорят о том, как долго он прослужит.
  • Техническое обслуживание. После того, как вы определили, что инструмент удобен в использовании и надежен, вы захотите оценить, насколько он прост в обслуживании. Придется ли его откалибровать? Будет ли его легко чистить и сушить? Хотя уход за большинством трубогибов является довольно простым, полезно знать, что вам нужно, чтобы они прослужили дольше всего.
  • Прочность. Особенно, если вы планируете использовать трубогиб для нескольких целей, вам нужно, чтобы пресс и гибочный станок могли гнуть все типы металлов. Твердость труб сильно различается: от меди до цинка и стали. Убедитесь, что пресс может работать с гальванизированной сталью, армированной хромом, чтобы найти как можно более прочный инструмент.

Best Tube Bender Обзоры и рекомендации 2021

Наконечники

  • Дважды отмерьте, один раз согните.Узнать нужный угол легче, чем «разогнуть» трубу.
  • Храните трубогиб в прохладном и сухом месте, чтобы снизить риск ржавчины и коррозии из-за влаги.
  • Удалите весь мусор, например пыль, или части трубы, которые могли быть поцарапаны.
  • Перед началом работы проверьте размеры трубы, считывая внутренний и внешний диаметр.
  • Используйте это измерение, чтобы убедиться, что ваш трубогиб настроен правильно.
  • Когда вы изгибаете трубу, слегка превышайте нужный угол, так как трубы естественным образом отжимаются.
  • Учитывайте металл, который вы изгибаете, поскольку такие металлы, как сталь и алюминий, уязвимы для обжима. Если это вызывает беспокойство, наполните трубу водой перед сгибанием.
  • Полностью просушите трубогиб перед тем, как вернуть его на хранение, чтобы предотвратить преждевременный износ.

Часто задаваемые вопросы

В: В чем разница между трубогибом и трубогибом?

Эти два инструмента практически синонимы.Если трубогиб может изменить форму трубы, он сможет гнуть и трубу. Единственная разница заключается в том, как вы измеряете изгибаемую деталь: трубы используют внешний диаметр в качестве стандартной метрики, а трубы используют внутренний диаметр.

В: Как сгибать трубки с помощью ручного гибочного станка?

Измерить трубу и соответствующим образом отрегулировать гибочный станок. Еще раз проверьте необходимый угол. Вставьте трубку в отверстие и убедитесь, что она плотно сидит на месте. Крепко возьмитесь за ручки и потяните их, пока не достигнете желаемого угла, немного перегибая то, что нужно.Дайте трубке немного отскочить и проверьте свою работу.

Q: Какой трубогиб самый лучший?

Лучший трубогиб - это тот, который обеспечивает полный диапазон 180 градусов. Он должен уметь гнуть все типы материалов, и вам будет легко управлять им. Трубогиб Imperial Tool Tube Bender пользуется популярностью благодаря своей прочности и удобству в использовании.

Последние мысли

Теперь, когда вы знаете, что искать в трубогибе, вы можете сделать свой выбор. Это может быть трубогиб Imperial Tool или доступность трубогиба Wostore.Есть вариант для каждого и каждого проекта.

Трубогиб и его особенности

Инструмент для гибки труб

Формирование плавного угла, частичного изгиба или окружности очень часто требуется при изготовлении самых разнообразных металлических конструкций из профильной трубы. Сделаем акцент на том, что все трубы изначально делаются прямыми. Часто гораздо удобнее сделать изгиб трубы соответствующей конфигурации после измерений на месте, но не покупать готовые изгибы трубы.Вот почему специализированное оборудование все чаще закупается на небольших предприятиях: трубогибочный станок или ручной трубогиб.

«Следует отметить, что современный трубогиб достаточно прост в эксплуатации и при работе с ним не требуется значительных физических усилий. Например, предлагаемые ручные трубогибы BlackSmith оснащены рычажным механизмом. Также у нас есть ряд трубогибочных машин с гидравлическим или электрическим приводом, создающим необходимое усилие."

Трубогибы - основной функционал

Принцип работы трубогибов всех типов примерно одинаков. В трубогибе для металлопроката, как правило, предусмотрены две рабочие зоны. Каждая из рабочих зон имеет различное расстояние между опорными валами, что увеличивает функциональность станка или ручного инструмента. Трубы для производства изделий с меньшим радиусом изгиба обрабатываются с одной стороны, а с большим радиусом - с другой.Также станок может гнуть брусок по краю.

Ручной трубогиб выполняет следующие операции: гибку дуги и гибку колец. Небольшой вес (65 кг) позволяет транспортировать ручной трубогиб к месту монтажа легких металлоконструкций (теплицы, двери, ворота и т. Д.). Параметры материалов, обрабатываемых ручным трубогибом: труба Ø 30 мм, труба 40x40 мм, плоскость 40x10 мм, квадрат 16x16 и стержень Ø 16 мм. Диапазон обрабатываемого металла может быть расширен за счет различных оправок.

Электрическая трубогибочная машина используется для гибки труб различного поперечного сечения в промышленных масштабах и при интенсивной эксплуатации. Высокая производительность электротрубогибов достигается за счет дополнительных функций, таких как вращение валов в обоих направлениях (реверс) и управление ножными педалями или кнопками на панели управления.

При этом сравнительно невысокая стоимость нашего трубогибочного инструмента позволяет приобретать его даже для небольшого производства. Возможности электрических гибочных станков: гибка шпата из круглой трубы Ø 30 мм и квадратной трубы 80 х 40 мм, а также из квадрата 16 х 16 мм и прутка Ø 16 мм.

Также электрические трубогибочные станки оснащены дополнительными съемными оправками для каждого конкретного случая, чтобы соответствовать диаметру или конфигурации поперечного сечения трубы.


Как правильно использовать гидравлический трубогибочный станок - виртуальное событие и потоки

Инструменты для гибки труб используются на производственных предприятиях и производственных предприятиях для строительства прокатных клетей, ворот, перил и различных проектов по изготовлению листового металла.Существуют разные типы гибочных инструментов с разными характеристиками. Гидравлические трубогибочные станки предназначены для использования в автомобильной и механической промышленности. Такие устройства изготавливаются из высококачественной стали и используются для изготовления клетей, поручней и т. Д.

Электрогидравлические трубогибы и трубогибы требуют больших диаметров и толщины стенок, что делает их пригодными для работы с большими мощностями и точными углами работы. Существуют модели меньшего и большего размера, многие из которых можно использовать в небольших мастерских.Перед вводом в эксплуатацию очень важно понять, как работают гидравлические трубогибочные машины. В этой статье мы проведем вас через процесс гибки труб и научим всему, на что нужно обращать внимание во время работы.

Подготовительные мероприятия

Проверяйте гидравлический трубогиб перед каждым использованием и устраняйте любые проблемы, чтобы снизить риск серьезных травм электрическим током, несчастных случаев, связанных с обрушением труб, и других причин, а также избежать повреждения машины.Удалите кровь, жир или грязь с гибочного станка для гидравлических труб, таких как ручки и органы управления. Это позволяет лучше контролировать гидравлический трубогибочный станок и предотвращает выскальзывание гидравлического трубогибочного станка или элемента управления из держателя во время использования. Осмотрите гидравлический трубогибочный станок на предмет утечек гидравлической жидкости. Проверьте уровень гидравлической жидкости и при необходимости отрегулируйте, а также проверьте наличие сломанных, трещин, изогнутых, отсутствующих или скрепленных деталей и других условий, которые могут помешать безопасной работе гидравлического трубогибочного станка, например трещин в угловых кронштейнах.Убедитесь, что шнур питания и вилка в хорошем состоянии и их нет. Если во время гидравлического осмотра трубогиба обнаружены какие-либо проблемы, не используйте его, пока проблемы не будут устранены.

Загрузка трубы в гидравлический трубогибочный станок за 5 шагов

  • Убедитесь, что ваш гидравлический трубогибочный станок и рабочая зона правильно настроены и свободны от посторонних и других отвлекающих факторов. Первоначально переключатель ВКЛ / ВЫКЛ должен находиться в положении ВЫКЛ. При необходимости отметьте трубу, которую нужно изгибать, в подходящем месте и откройте верхнюю раму изгиба.
  • Выберите подходящую форму гибки для трубы, которую собираетесь сгибать. На бланках указан их размер и каталожный номер. Наденьте первый на конец барана.
  • Поместите сгибаемую трубу перед первой и, при необходимости, поместите опоры под трубу, чтобы она находилась в правильном положении сгиба. Первый содержит символ в середине, который нужно выровнять. Поддерживайте трубу должным образом, чтобы предотвратить опрокидывание трубы и гидравлического трубогибочного станка во время использования.
  • Обязательно нанесите немного смазки на сторону углового кронштейна, где он контактирует с трубой. Поместите кронштейны в соответствующие отверстия, отмеченные на гибочной раме. Угловые опоры должны находиться в правильных симметричных отверстиях, в противном случае гидравлический трубогибочный станок может быть поврежден во время использования.
  • Наконец, все, что вам нужно сделать, это закрыть гибочную раму и полностью вставить опорные штифты в угол через крылья гибочной рамы. Выровняйте угловые кронштейны так, чтобы нулевые отметки на индикаторах угла совпадали с отметкой на верхнем крыле.Гидравлические трубогибочные машины Open Wing не имеют индикаторов угла. Убедитесь, что штифты полностью вставлены в нижнюю створку. Убедитесь, что гидравлический трубогибочный станок и труба устойчивы.

Объяснение операции гибки

Встаньте рядом с цилиндром на той же стороне, что и ручка разблокировки. Не тянуться к гидравлическому трубогибочному станку во время его работы. Переместите таран вперед. Когда шаблон изгиба коснется трубы, медленно и осторожно переместите ползунок, чтобы совместить изгиб с первым.Продолжайте перемещать привод до тех пор, пока трубка не окажется вплотную к угловым кронштейнам. Не помещайте пальцы, руки или другие части тела в положение, в котором они могут защемиться или защемить их. Убедитесь, что угловые кронштейны находятся в правильном положении для изгиба трубы, а штифты полностью вставлены в раму. В противном случае гидравлический трубогибочный станок может быть поврежден во время использования. Убедитесь, что концы трубы выходят за угловые кронштейны настолько, чтобы предотвратить скольжение трубы при изгибе. Продолжайте перемещать цилиндр и сгибать трубу.Держитесь подальше от движущейся трубы. Следите за индикаторами угла. Среднее значение углов, измеренных каждым индикатором угла, является приблизительным полным угловым отклонением. Смотрите, как таран расширяется. Если вы видите небольшую канавку в цилиндре, остановите движение цилиндра, чтобы предотвратить утечку гидравлической жидкости и повреждение цилиндра

:: Подробнее: Покажите мне хороший гидравлический трубогиб

Различные подходы для разных труб

Для труб некоторых размеров требуется удлинитель ползунка для создания изгиба на 90 градусов.Когда паз в приводе станет видимым, прекратите его перемещать. Убедитесь, что труба имеет надлежащую опору, чтобы предотвратить ее перемещение или падение. Поверните ручку разблокировки вашего гидравлического трубогибочного станка в втянутое положение и втяните привод достаточно далеко, чтобы можно было вставить удлинитель между концом ползуна и предыдущим. Вставьте удлинитель и осторожно переместите ползунок. Не помещайте пальцы, руки или другие части тела в положение, в котором они могут защемиться или защемить их.Достигнув желаемой степени изгиба, перестаньте двигать ползунок. Не пытайтесь изгибать трубу более чем на 90 градусов, это может вызвать перегиб трубы и другие проблемы. Для точного измерения углов изгиба вам может потребоваться угольник или другое измерительное устройство. Рекомендуется сгибать трубу под углом, так как легче немного согнуть трубу, чем распрямить. Когда привод втянут, труба может выскочить, поэтому может потребоваться небольшая компенсация для достижения желаемого угла. После поворота переведите выключатель питания в положение ВЫКЛ.Втяните привод, повернув ручку разблокировки в втянутое положение, и снимите трубу с вашего гидравлического трубогибочного станка. При необходимости снимите также болты, угловые кронштейны или откройте верхнюю створку. Если первый прилип к трубе, вы можете использовать деревянный брусок или мягкий молоток, чтобы снять его с трубы. Не используйте обычные молотки, зубила или другие закаленные инструменты для удаления первых. Они могут отколоть и повредить первый и нанести травму. И, вуаля, вы успешно согнули трубку!

Гидравлические трубогибочные станки на выставке IMTS.com

На нашем сайте вы найдете множество поставщиков гидравлических трубогибочных машин. Просто зайдите в раздел продуктов или воспользуйтесь функцией поиска, чтобы найти сотни производителей в нашей базе данных продуктов. Если вы хотите узнать больше о вопросах и приложениях, связанных с гибкой труб, обязательно ознакомьтесь с другими записями нашего блога.

Если вас интересует еще более подробная информация, связанная с производством, обязательно посетите наш отраслевой канал MTS. На этой выставке мы представляем новые продукты и тенденции, посещая производителей на их предприятиях!

Если у вас есть отзывы об этой статье или другие предложения, отправьте нам сообщение!

MTS собрала на этой онлайн-платформе производителей трубогибочных машин со всего мира.Просмотрите и найдите своего следующего поставщика вместе с нами.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
