Ручной инструмент используется повсеместно для проведения самых разных ремонтных работ, в том числе и для восстановления рабочего состояния и технического обслуживания легковых автомобилей. Очень многие производители предлагают самые разные наборы инструмента: универсальные, автомобильные, слесарные, столярные и др. Все они могут иметь в своем составе самые разные элементы. Чаще всего для ремонта машин используются наборы специальных торцевых головок и бит.
Что собой представляют торцевые головки?
Головка торцевая — это небольшая сменная насадка, которая используется для фиксации резьбовых соединений путем раскручивания и закручивания гаек, болтов и других крепежных элементов, имеющих соответствующий тип головки.
Пусть по своему назначению они выполняют туже функцию, что и гаечные ключи, но торцевые головки – это не отдельный самостоятельный инструмент. Они могут использоваться лишь как насадки в комплексе со специальными трещотками и воротками, которые обеспечивают головкам правильное расположение на крепежном элементе и создают необходимое для закручивания и откручивания усилие.
Основные типы торцевых головок
По количеству граней
Головки могут быть 6 и 12-гранные. 6-гранные головки рекомендуется использовать на 6-гранных соединениях при небольшом размере болта. Они отличаются большим углом между соседними гранями – 60°. Это их главный недостаток, так как в не удобных местах приходится использовать сложные комбинации из переходников и карданов. Правда, при применении трещотки этот недостаток можно легко нивелировать. 12-гранные торцевые головки более практичны и их в ряде случаев использовать удобнее, чем 6-гранные, так как они дают возможность маневрировать и получить доступ до гайки или болта даже в тесном рабочем пространстве, так как угол между гранями у них составляет 30°.
По высоте
Головки могут быть разного размера по высоте: стандартные (применяются для решения обычных ежедневных задач) и удлиненные (способные работать с удлиненными соединительными элементами и крепежами на вытянутых шпильках). Выбор в этом случае определяется целями и задачами, которые стоят перед автомобилистом.
По назначению
Выделяют несколько разновидностей: стандартные, специальные и ударные. Головки общего назначения (стандартные) подходят для работы с большинством видов крепежей. Спецголовки применяются в автомобилях для снятия и замены инжекторов, различных датчиков и других разнообразных деталей нестандартной формы, для которых обычные головки не подходят. Ударные отличаются повышенной прочностью и используются для работы с разными механизированными приводами, например, пневмоинструментом. Они отличаются способностью выдерживать повышенные нагрузки.
Посадочный квадрат, что обозначает эта величина?
Несмотря на различия видов и областей применения у всех торцевых головок есть один общий параметр – присоединительный (посадочный) квадрат. Он может иметь несколько размеров. В торцевых головках он, как правило, имеет вид небольшого 4-гранного отверстия. Благодаря нему насадка может размещаться на трещотках и прочих инструментах с квадратным креплением, которые выступают в роли рычага при использовании разных головок.
Размер посадочного квадрата обычно всегда указывается в дюймах. Существует несколько основных размеров: 1”, 3/4”, 1/2”, 3/8”, 1/4”. Соответственно дюймовый – наиболее большой, а 1/4” – самый мелкий.
Как перевести размер в дюймах в привычные нам миллиметры?
Иногда необходимо указанные дюймовые размеры посадочного крепления перевести в миллиметры, в этом случае поможет специальная таблица, которую можно использовать для конвертации значений.
Таблица перевода дюймовых размеров в метрические
дюймы
мм.
дюймы
мм.
дюймы
мм.
дюймы
мм.
дюймы
мм.
1
25,4
2
50,8
3
76,2
4
101,6
1/8
3,2
1 1/8
28,6
2 1/8
54
3 1/8
79,4
4 1/8
104,8
1/4
6,4
1 1/4
31,8
2 1/4
57,2
3 1/4
82,6
4 1/4
108,8
3/8
9,5
1 3/8
34,9
2 3/8
60,3
3 3/8
85,7
4 3/8
111,1
1/2
12,7
1 1/2
38,1
2 1/2
63,5
3 1/2
88,9
4 1/2
114,3
5/8
15,9
1 5/8
41,3
2 5/8
66,7
3 5/8
92,1
4 5/8
117,5
3/4
19
1 3/4
44,4
2 3/4
69,8
3 3/4
95,2
4 3/4
120,6
7/8
22,2
1 7/8
47,6
2 7/8
73
3 7/8
98,4
4 7/8
123,8
Если такой подсказки под рукой нет, то можно посчитать самостоятельно.
Учитывая то, что 1 дюйм равен 25,4 мм, можно просто вычислить нужный размер. Например, 1/2”= 25,4*1:2 = 12,7 мм.
Как размер квадратного крепления влияет на функциональные параметры торцевых головок?
От величины посадочного квадрата также зависит и разновидность торцевой головки. Закономерность тут простая – чем квадрат больше, тем толще будут стенки у головки, а значит, она может выдерживать большую нагрузку. То есть у нее и запас прочности будет выше.
Также следует иметь в виду, что имеется также и прямая связь размеров головок с посадочным квадратом. В таблице представлено распределение головок по размерам.
Таблица. Зависимость размера торцевых головок от величины их присоединительного квадрата
Размер квадрата в дюймах
Размер головки в мм
1/4″
4-14 мм
3/8″
6-24 мм
1/2″
8-36 мм
3/4″
17- 70 мм
1″
36-80 мм
Особенности использования головок с разным посадочным размером
Самыми универсальными и чаще всего используемыми при ремонте автомобилей являются головки, имеющие посадочный квадрат 1/2, 1/4 и 3/8 дюйма.
Они имеют разный размер, поэтому используются для работы с разными крепежами и соединениями:
- 1/4” – они подходят для крепежных элементов небольших размеров там, где нет необходимости прикладывать много усилий для затяжки или откручивания болта.
- 1/2” – такие головки могут выдерживать уже большие нагрузки, так как имеют более толстые стенки, поэтому их рекомендуется применять для тех соединений, где требуется применить определенное усилие для откручивания и закручивания крепления.
- 3/8” – они считаются универсальными, часто применяются при проведении автомобильного ремонта, например, с их помощью выполняются самые разные манипуляции с автомобильными двигателями.
- 3/4″ и 1” – это крупные головки, которые могут выдерживать очень большие нагрузки, так как имеют высокие механические характеристики. Они чаще всего используются при проведении ремонта грузовиков, рефрижераторов, тракторов, экскаваторов и прочей спецтехники. Они подходят для работы с крупными крепежами и гайками размером от 30 мм.

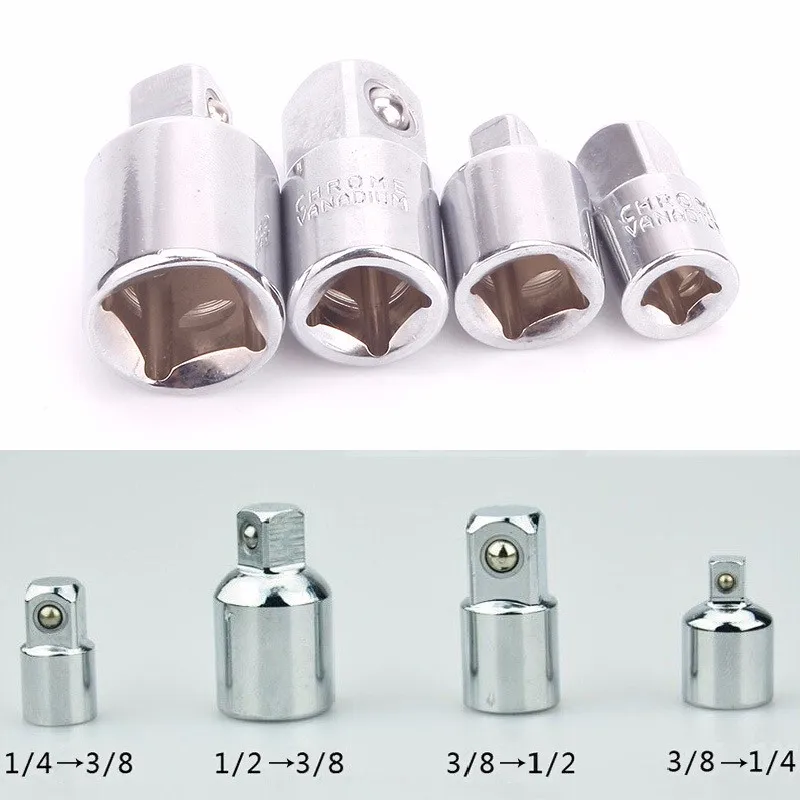

Иногда возникает ситуация, что посадочный квадрат головки не соответствует имеющейся в наличии трещотки или воротку. Тут поможет специальный переходник. С его помощью можно имея лишь одну трещотку работать с разными головками, только важно помнить, что переходник может выполнить переход между двумя смежными размерами, например, с 3/8” на 1/4”, при этом перешагнуть через размер он не может.
В интернет-магазине 130.com.ua можно купить наборы торцевых головок в Киеве, Одессе и Харькове. У нас в каталоге всегда большой выбор по самым лучшим ценам.
Купить торцевые головки
S04h5123 Головка торцевая 1/2″DR, 23 мм
СПЕЦИФИКАЦИЯ
| Код товара | 47220 |
| Количество в упаковке | 1 |
| Артикул | S04h5123 |
| Штрих-код | 4719152191233 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
ОПИСАНИЕ
Описание
Основная разновидность рабочих насадок сборного слесарно-монтажного инструмента – это торцевая головка.
Торцевые головки разделяются по геометрии рабочего профиля, по длине и по назначению. Такие инструменты обеспечивают наилучшие условия для приложения рабочего усилия по сравнению с другими видами инструмента для работы с внешними рабочими профилями. Торцевая головка выполнена из хромованадиевой стали, имеет накатку и полуматовое хромоникелевое покрытие. Изделие изготовлено по стандарту DIN 3124, полностью соответствует требованиям ГОСТа 25604-83.
Область применения
Система инструмента с присоединительным квадратом 1/2″DR является сегодня самой универсальной, покрывая самый большой диапазон размеров от 8 до 36 мм. За её рамками находятся лишь несколько самых мелких размеров и размеры крепежа, применяемые в крупногабаритных конструкциях. Данная система самая «богатая» по количеству разнообразных насадок, вариантов переходников и приводов и поэтому инструмент с присоединительным квадратом 1/2″DR является основой, на которой строится вся система сборного слесарно-монтажного инструмента предприятия.
Торцевые головки 1/2″DR позволяют прилагать рабочие нагрузки, которые только в состоянии выдержать резьбовые соединения.
Размеры
| Артикул | Размер, мм | D2, мм | D1, мм | L, мм | Масса, гр | ПДН кг/м | Код |
| S04h5123 | 23 | 31,8 | 28,0 | 38 | 115 | 68,3 | 47220 |
Размеры головок 1/2’’DR свыше 32 мм применяются только со стандартными для системы нагрузками.
ГАРАНТИЯ
Предметы ручного сборного слесарно-монтажного инструмента компании JONNESWAY® ENTERPRISECO., LTD. по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяются для производства работ по сборке, ремонту и обслуживания продукции машиностроения, персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы.
На изделия ручного сборного слесарно-монтажного инструмента JONNESWAY® распространяется понятие «ПОЖИЗНЕННАЯ ГАРАНТИЯ», то есть, объявление неограниченного срока поддержания гарантийных обязательств весь срок эксплуатации инструмента до его естественного износа, а именно, замены вышедшего из строя инструмента в случае использования производителем некачественных материалов или нарушения технологии в процессе его производства. Другими словами: подлежит замене инструмент, имеющий дефект, обнаруженный или возникший в результате нарушений в процессе его изготовления и делающий невозможным дальнейшее использование инструмента.
Претензии к качеству инструмента, вышедшего из строя в течение гарантийного периода, принимаются к рассмотрению в соответствии с Законом РФ “О защите прав потребителей”.
ВНИМАНИЕ:
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения и применения
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Не использовать насадки для ручного привода с механизированным инструментом.
3) Не наращивать рычаг привода.
4) Не наносить удары по насадке и телу привода другими предметами.
5) Не допускать падения инструмента с большой высоты на твердую поверхность.
6) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
8) По окончании работ очищать инструмент от загрязнений.
9) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
10) При использовании понижающих адаптеров рассчитывать прилагаемое усилие исходя из рекомендованных значений для меньшего размера привода.
11) При применении изделий, позволяющих прилагать крутящий момент под углом к оси вращения крепежа (шарниры карданные, удлинители с шаром), принимать во внимание то, что названные изделия не предназначены для первичного ослабления нагруженных резьбовых соединений.
12) Помнить, что не подлежат обслуживанию по гарантийным обязательствам такие предметы, как гибкие удлинители, неспособные, в силу своих конструкционных особенностей передавать большой крутящий момент.
Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков неправильного применения и внесения изменений в конструкцию изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественного материала, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
