Как осуществить ремонт дрели своими руками, без привлечения специалистов
26.11.2021
Поскольку дрель – это универсальный и в некоторой степени сложный электроинструмент, то сначала рекомендуется ознакомиться с его конструкцией. Она предназначена для высверливания отверстий в любых видах строительных материалов. Для мастера ремонт дрели не представляет никакой сложности.
Конструкция изделия состоит из следующих деталей и узлов:
– электромотор;
– редуктор с набором шестерней;
– коллектор ротора;
– подшипники. Опорные механизмы, обеспечивающие вращение осей и валов;
– щетки;
– узел регулятора;
– кнопка включения с фиксатором;
– защитная трубка с электрическим проводом и штекером;
– патрон для крепления рабочих насадок.
Для диагностики дрели потребуется вольтметр. С его помощью определяется целостность электрической цепи изделия или разрыв.
После находки поломки, начинается ремонт дрели своими руками. Для осмотра редуктора придется разобрать его корпус. Могли износиться шестерни или подшипники. Это происходит в следующих случаях – отсутствие смазки, растрескивание трущихся деталей или естественный износ по истечению эксплуатационного ресурса. Самой простой работой является замена кнопки выключателя и электрического провода с защитной трубкой. Что касается электромотора, то им должен заниматься опытный специалист.
Если предварительная диагностика показала, что сетевой кабель исправен, тогда поиск неисправности продолжают по цепи прохождения тока. Что касается ремонта регулятора оборотов дрели своими руками, то это более сложная работа, чем замена износившихся подшипников.
Регулятор оборотов представляет собой самостоятельный отдельный узел. Он состоит из следующих деталей:
– резисторные металлические полозья;
– скользящие контакты;
– пружина пускового курка;
– контактная группа;
– маховик регулировочного винта.
В крышке регулятора оборотов установлен конденсатор, электронная плата и резисторные полоски.
Благодаря специальной смазке, нанесенной на резисторные металлические полоски, по ним плавно скользят контакты, изменяя обороты вращения вала. Смазка выполняет и другие функции – предотвращает образование искр под скользящими контактами и снижает трение, значительно продлевая эксплуатационный ресурс изделия. Глубину нажатия пусковой кнопки ограничивает винт регулировки, определяя диапазон оборотов вращающегося вала. Электромотор работает на максимальных оборотах, если винт откручен полностью. В этом случае происходит прямое включение мотора в обход электронным элементам.
Некоторые детали и узлы подлежат лишь замене. Ремонт патрона дрели своими руками осуществить значительно проще, чем отремонтировать регулятор оборотов.
Причин для ремонта патрона немного:
– выпадение из держателя;
– заклинивание зажимных губ;
– биение и посторонние стуки в патроне.
При выпадении главного элемента дрели из держателя данная проблема решается методом более сильного натяга конусного сопряжения. Патрон нагревают в кипящем масле, а затем надевают на фиксирующую часть инструмента.
При заклинивании зажимных губ патрон полностью разбирают, движущиеся рабочие элементы тщательно очищают от пыли, стружки и прочей грязи. Затем все обильно смазывают и снова собирают. Биение патрона и посторонние стуки могут означать износ посадочного конуса или неравномерное изнашивание кулачков. Они ремонту не подлежат, поэтому их заменяют новыми деталями. Сборка разобранной дрели осуществляется в обратном порядке. Процедуру разборки изделия лучше фиксировать на камеру смартфона, иначе могут остаться лишние запчасти.
Ремонт электродрели своими руками
При длительной работе электродрели в критических режимах в самый неподходящий момент дрель отказывается работать. Как всегда это происходит на самом интересном месте. В этой статье рассмотрим как выполнить ремонт электродрели своими руками, если вдруг она неожиданно остановилась.
Содержание статьи
Основные неисправности
Если дрель перестала работать с дымом и неприятным запахом, то это скорее всего сгорел якорь. Здесь единственный ремонт – замена этого узла.
Могут также прийти в негодность подшипники. Если обломки подшипника не повредили электрическую часть, то – заменяем подшипник. Для этого понадобится специальный съемник.
Если у дрели не регулируются обороты – возможная причина неисправности – выход из строя кнопки – регулятора. Он тоже ремонтируется , но, к сожалению, только заменой. Для правильного подбора регулятора оборотов лучше взять его с собой в магазин, чтобы не совершить ошибку в выборе.
Если дрель просто отказывается работать, то возможной причиной неисправности может быть перлом сетевого шнура или износ графитовых щеток и загрязнение коллектора. Обычно это самые распространенные неисправности, которые можно исправить своими руками.
Рассмотрим как можно заменить щетки и почистить коллектор.
ВНИМАНИЕ! Отключите дрель от электросети!
Как разобрать электродрель
Откручиваем все винты и снимаем боковую крышку. В некоторых моделях шурупы бывают разной длины и с “экзотическими” головками под отвертку. Будьте к этому готовы и запаситесь необходимым инструментом.
Запоминайте, при разборке, где какой стоял шуруп. Они разной длины. Могут быть сюрпризы при сборке дрели 🙂

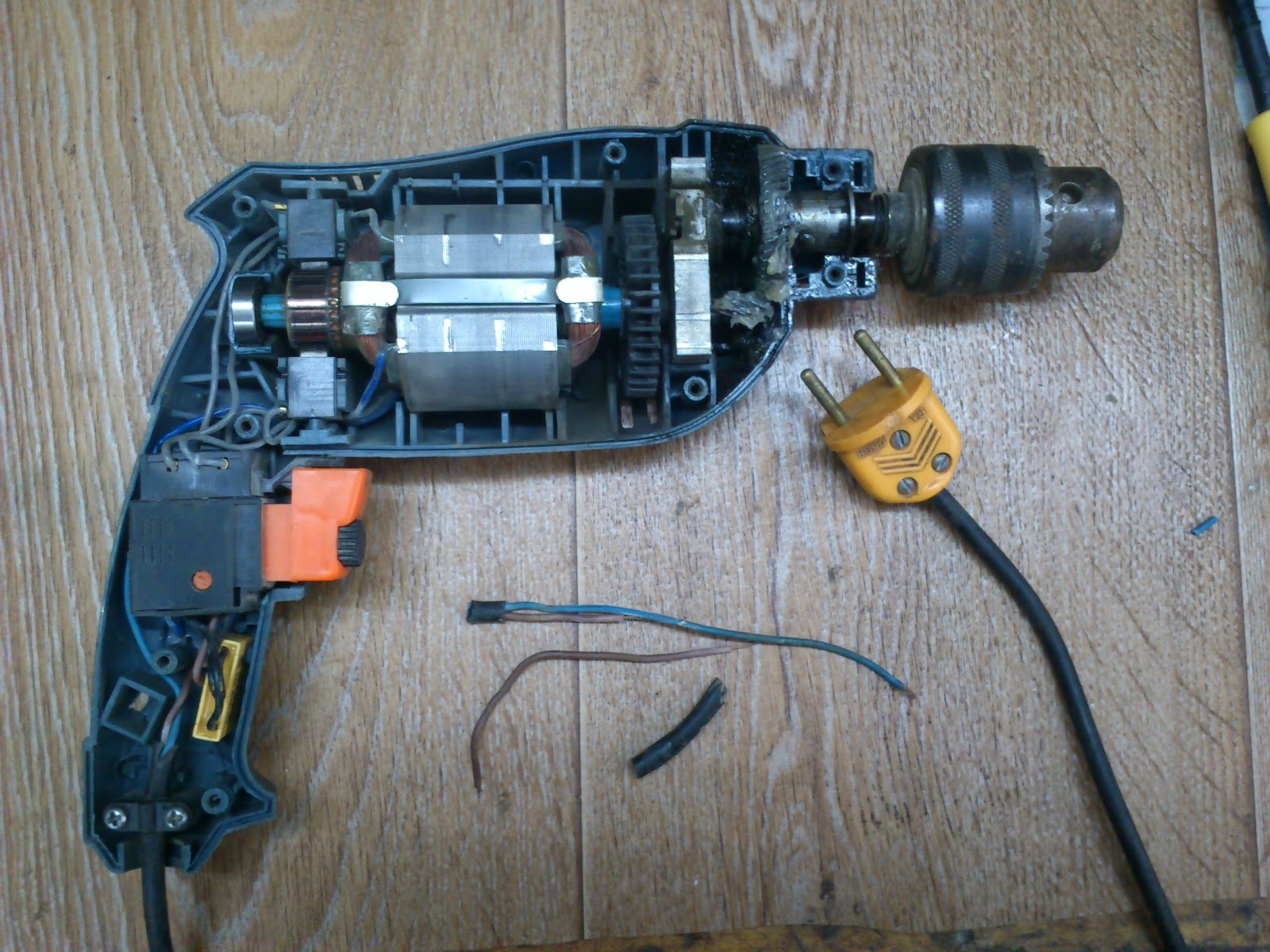

На фото показаны основные узлы дрели
Вынимаем изношенные щетки. Будьте осторожны, в щеткодержателе стоит пружинка – она может вылететь…
Заменяем щетки. Их можно приобрести на рынке или в магазине. При покупке советую принести старую щетку, т.к. рынок насыщен продукцией разных производителей, а с унификацией у них состояние плачевное… Так что лучше подобрать по образцу и подобию.
Чистка и профилактика коллектора дрели
Для этого грубым канцелярским ластиком чистим ламели.
Затем протираем их чистым спиртом или растворителем. Парфюмерию не рекомендую использовать – в ней содержаться эфирные масла.
Затем при помощи деревянной зубочистки прочищаем канавки между ламелями. Там обычно накапливается угольная пыль от щеток.
Ремонт сетевого шнура электродрели
Еще одной часто встречающейся неисправностью может быть перелом сетевого шнура. Определить это можно если дрель работает только при определенном положении сетевого провода.
Видим что сетевые провода подключены к регулятору оборотов. Аккуратно достаем его и отключаем синий и коричневый провод. (Этим цветом маркируются современные сетевые провода)
Затем откручиваем пластину прижимающую сетевой шнур и отрезаем «проблемный» участок сетевого шнура.
Следующим шагом зачищаем провода
Затем при помощи паяльника облудим концы провода, чтобы избежать окисления и как следствие нарушения контакта.
Собираем дрель в обратном порядке.
В большинстве случаев такой ремонт и профилактика ручной электродрели своими руками возвращает ее к работе.
А электроинструмент в ответ на вашу заботу прослужит вам верой и правдой долгое время.
На этот счет есть хорошая пословица: «Машина любит ласку, тряпочку и смазку».
Я надеюсь, этот урок принес Вам пользу!
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Просмотров: 198
Понравилась статья? Поделись с друзьями
Как починить аккумуляторную дрель
Если ваша беспроводная дрель работает не идеально, мы здесь, чтобы помочь. Взгляните на общие симптомы, перечисленные ниже, и выберите тот, который относится к вашей аккумуляторной дрели. Просмотрите части, которые мы предлагаем исследовать. Воспользуйтесь советом нашего эксперта, чтобы отремонтировать инструмент самостоятельно, быстро и качественно.
Не включается
Сообщается в 29% случаев
Если ваша аккумуляторная дрель не включается, это еще не конец ее срока службы. Это распространенная проблема, которую можно решить с помощью нашего руководства по устранению неполадок. Осмотрите следующие детали: угольную щетку, переключатель, зарядное устройство, аккумулятор, двигатель и держатель.
Как только вы узнаете, какая часть вызывает проблему, прочитайте советы по ремонту, написанные нашими экспертами. Обратитесь к руководству пользователя за советом, адаптированным для вашей модели.
Чак не удерживает биты
Сообщается в 16% случаев
Если патрон не удерживает биты в аккумуляторной дрели, проверьте следующие детали: патрон, шарикоподшипник, ключ и винт патрона. Воспользуйтесь нашим руководством по поиску и устранению неполадок при ремонте, чтобы выполнить ремонт самостоятельно, и ваша беспроводная дрель заработает в кратчайшие сроки.
Дым от инструмента
Сообщается в 11% случаев
Вид дыма, исходящего из вашей аккумуляторной дрели, может вызывать тревогу. У нас есть список частей, которые чаще всего виноваты, когда это происходит. К счастью, это можно быстро и легко исправить самостоятельно. Ознакомьтесь с нашим руководством по ремонту, чтобы получить советы о том, как починить инструмент и снова обеспечить его бесперебойную работу.
Патрон заедает в открытом или закрытом положении
Сообщается в 11% случаев
Если ваш патрон застрял в открытом или закрытом положении, осмотрите эти детали: патрон дрели, шпонку, коробку передач и винт патрона. Нет необходимости нанимать дорогостоящие услуги, когда вы можете сделать это самостоятельно с помощью наших специалистов по ремонту. Всегда обращайтесь к руководству пользователя для получения конкретной информации о вашей модели.
Чрезмерное искрообразование двигателя
Сообщается в 7% случаев
Искры от двигателя могут вызвать беспокойство, но, к счастью, это обычно легко исправить, и вы можете сделать это самостоятельно. После того, как вы определили, какая часть вызывает это, вы окажетесь всего в нескольких шагах от оживления вашей аккумуляторной дрели. Читайте дальше для наших предлагаемых частей, которые чаще всего виноваты. Подробные инструкции по вашей конкретной модели см..jpg)
Нет реверса
Сообщается в 6% случаев
, если на вашей аккумуляторной дрели нет реверса, проверьте либо рычаг, либо переключатель. После того, как вы определили деталь, которую необходимо починить, теперь вы можете использовать наше экспертное руководство, чтобы отремонтировать ее самостоятельно. Обратитесь к руководству пользователя для получения конкретных советов относительно вашей модели.
Двигатель нагревается
Сообщается в 4% случаев
Если двигатель аккумуляторной дрели нагревается, проверьте следующие детали: угольную щетку, якорь, держатель и подшипник. После того, как вы определили деталь, вызывающую проблему, прочитайте наши советы по ремонту, которые помогут выполнить ремонт самостоятельно. Вы можете быть удивлены, насколько легко это исправить. Обратитесь к руководству пользователя для получения подробных инструкций для вашей модели.
Плохая вибрация
Сообщается в 3% случаев
Если аккумуляторная дрель-шуруповерт испытывает сильную вибрацию, это может негативно сказаться на пользователе и самой дрели.
Осмотрите корпус, сверлильный патрон, подшипник и редуктор. После того, как вы определили, какая часть является проблемой, воспользуйтесь нашими советами по ремонту, чтобы устранить ее самостоятельно в кратчайшие сроки. Рекомендации по конкретной модели см. в руководстве пользователя.
Скрип или визг
Сообщается в 3% случаев
Если ваша аккумуляторная дрель издает скрежещущие и визжащие звуки, это может вызывать тревогу, но на самом деле это легко исправить. Используйте наш список общих деталей, связанных с этой проблемой, чтобы определить источник проблемы. Наш опытный техник предоставил решения, которые вы можете сделать самостоятельно. Всегда обращайтесь к руководству пользователя, предоставленному вашим производителем, для получения информации о вашей конкретной модели.
Нет переменной скорости
Сообщается в 3% случаев
Если ваша аккумуляторная дрель не имеет регулировки скорости, проверьте переключатель или угольную щетку.
Сэкономьте время и деньги и воспользуйтесь нашими руководствами по ремонту, чтобы починить свой инструмент самостоятельно. Всегда обращайтесь к руководству пользователя для получения более полных инструкций относительно вашей конкретной модели.
Двигатель вращается, но патрон не вращается
Сообщается в 2% случаев
Если двигатель вашей аккумуляторной дрели вращается, а патрон нет, проверьте следующие детали: трансмиссию, шестерню, корпус редуктора, переключатель скоростей и шестерню. Теперь, когда вы сузили деталь, воспользуйтесь нашим руководством по ремонту, которое поможет вам починить ее самостоятельно. Ремонт своими руками сэкономит вам время и деньги, а мы предоставим вам необходимую информацию. Обратитесь к руководству пользователя для конкретных советов относительно вашей модели.
