Шаг цепи бензопилы таблица: Как измерить и выбрать шаг, размер, длину цепи для бензопилы, что именно нужно знать про них?

Содержание

Размер пильной цепи для бензопилы.

ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ
STIHL
Модель бензопилы Длина шины Шаг цепи Паз шины Кол-во звеньев
MS180, MS181, MS192(T), MSE140, HT75, HT101, HT131, HT-KM 30 см / 12 дюймов 3/8” 1,1 мм 44 шт.
MS180, MS181, MS192(T), MSE140 35 см / 14 дюймов 3/8” 1,1 мм 50 шт.
MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE160, MSE180 25 см / 10 дюймов 1/4” 1,3 мм 56 шт.
MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 30 см / 12 дюймов 1/4” 1,3 мм 64 шт.
MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 30 см / 12 дюймов 3/8” 1,3 мм 44 шт.
MS240,  MS260,  MS261 32 см / 13 дюймов 3/8” 1,3 мм 50 шт.
MS200,  MS210,  MS211,  MS230, MS250 35 см / 14 дюймов 1/4” 1,3 мм 72 шт.
MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 35 см / 14 дюймов 3/8” 1,3 мм 50 шт.
MS180, MS181, MS192(T),  MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 40 см / 16 дюймов 3/8” 1,3 мм 55 шт.
MS240,  MS260,  MS261 40 см / 16 дюймов 3/8” 1,3 мм 60 шт.
MS210, MS211, MS230, MS250,  MSE140, MSE160, MSE180, MS200(T),  MSE140, MSE160, MSE180 ( MS200(T), MSE140, MSE160, MSE180 – 61 звено) 45 см / 18 дюймов 3/8” 1,3 мм 62 шт.
MS240,  MS260,  MS261 45 см / 18 дюймов 3/8” 1,3 мм 66 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390 32 см / 13 дюймов 0,325” 1,5 мм 56 шт.
MS210, MS211, MS230, MS250 35 см / 14 дюймов 0,325” 1,5 мм 56 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362 37 см / 15 дюймов 0,325” 1,5 мм 62 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390 32 см / 13 дюймов 0,325” 1,6 мм 56 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362 32 см / 13 дюймов 3/8” 1,6 мм 50 шт.
MS210, MS211, MS230, MS250 35 см / 14 дюймов 0,325” 1,6 мм 56 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460,  MSE220 ( MS440, MS441, MS460 – 64 звена,  MSE220– 63звена) 37 см / 15 дюймов 0,325” 1,6 мм 62 шт.
MS240,  MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460,  MSE220 (MSE220– 57звеньев) 37 см / 15 дюймов 3/8” 1,6 мм 56 шт.
MS210, MS211, MS230, MS250 40 см / 16 дюймов 0,325” 1,6 мм 62 шт.
MS240, 026,  MS260,  MS261,  MS270, MS280, MS290, MS390, MSE220,  MS341, MS361,MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 68 звеньев) 40 см / 16 дюймов 0,325” 1,6 мм 67 шт.
MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441,MS460, MS650, MS660, MSE220 40 см / 16 дюймов 3/8” 1,6 мм 60 шт.
MS650, MS660 40 см / 16 дюймов 0,404” 1,6 мм 55 шт.
MS250 45 см / 18 дюймов 0,325” 1,6 мм 68 шт.
MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MSE220,  MS341, MS361,MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 75 звеньев) 45 см / 18 дюймов 0,325” 1,6 мм 74 шт.
MS240, MS260,  MS261,  MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441,MS460, MS650, MS660, MSE220 45 см / 18 дюймов 3/8” 1,6 мм 66 шт.
MS650, MS660 45 см / 18 дюймов 0,404” 1,6 мм 60 шт.
MS341, MS361, MS362, MS440, MS441, MS460, MS290, MS390, MSE220 ( MS290, MS390, MSE220 – 81 звено) 50 см / 20 дюймов 0,325” 1,6 мм 82 шт.
MS290, MS390, MS341, MS360, MS361, MS362,  MS440, MS441,MS460,  MS460R,  MS650, MS660, MSE220 50 см / 20 дюймов 3/8” 1,6 мм 72 шт.
MS650, MS660 50 см / 20 дюймов 0,404” 1,6 мм 66 шт.
MS290, MS390, MS440, MS441, MS460, MS650, MS660, MS780, MS880 63 см / 25 дюймов 3/8” 1,6 мм 84 шт.
MS440, MS441, MS460, MS650, MS660 75 см / 30 дюймов 3/8”
1,6 мм
98 шт.
MS780, MS880 150 см / 60 дюймов 0,404” 1,6 мм 173 шт.

Таблицы размеров пильных цепей и шин для бензопил по моделям

ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ
HUSQVARNA
Модель бензопилы Длина шины Шаг цепи Паз шины Кол-во звеньев
317/321 Electric, 325P5x, 334T, 335XPT, 338XPT 25 см / 10 дюймов 3/8” 1,3 мм 45 шт.
336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 33 см / 13 дюймов 0,325” 1,3 мм 56 шт.
317, 321 Electric, 334T, 335XPT, 338XPT 35 см / 14 дюймов 3/8” 1,3 мм 52 шт.
336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 38 см / 15 дюймов 0,325” 1,3 мм 64 шт.
336, 339XP, 340(e), 440(e), 345(e), 444, 445(e), 350, 450(e), 351, 353, 346XP, 460, 357XP, 359, 55, 455(e) Rancher 40 см / 16 дюймов 0,325” 1,3 мм 66 шт.
317, 321 Electric, 334T, 335XPT, 338XPT 40 см / 16 дюймов 3/8” 1,3 мм 56 шт.
339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 45 см / 18 дюймов 0,325” 1,3 мм 72 шт.
353, 460, 357XP, 359, 55, 455(e) Rancher 50 см / 20 дюймов 0,325” 1,3 мм 80 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 33 см / 13 дюймов 0,325” 1,5 мм 56 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 38 см / 15 дюймов 0,325” 1,5 мм 64 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP 38 см / 15 дюймов 3/8” 1,5 мм 56 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 40 см / 16 дюймов 0,325” 1,5 мм 66 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP 40 см / 16 дюймов 3/8” 1,5 мм 60 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher
45 см / 18 дюймов 0,325” 1,5 мм 72 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP 45 см / 18 дюймов 3/8” 1,5 мм 68 шт.
137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher 50 см / 20 дюймов 0,325” 1,5 мм 80 шт.
357, 55, 365, 372XP, 460, 357XP, 359,  455(e) Rancher, 570, 575XP 50 см / 20 дюймов 3/8” 1,5 мм 72 шт.
3120XP, 390XP, 395XP 75 см / 30 дюймов 0,404” 1,6 мм 92 шт.

100 ПИЛ – Инструменты для профессионалов

В данной таблице мы указали самые популярные размеры цепей и шин к безопилам.

Переход на интернет каталог Шины пильные Орегон

ссылка на все Цепи пильные Орегон

МОДЕЛЬ ПИЛЫ ШАГ
ЦЕПИ
ПАЗ ШИНЫ НАПИЛЬ-
НИК
ДЛИНА ЦЕПИ ЦЕПЬ HUSQVARNA ЦЕПЬ OREGON ЦЕПЬ STIHL
STIHL
180, 210, 230, 250 3/8P 1. 3 4 14″ / 35 см h45 50 91P50, 91VXL50 63 PM 50
16″ / 40 см h45 55 91P55, 91VXL55 64 PM 55
260, 270, 280 325″ 1.6 4.8 15″ / 38 см h35 62 22LPX 62 26 RMC 62
16″ / 40 см h35 67 22LPX 67 26 RMC 67
290, 390, 341, 361, 360, 440, 660 3/8 1.6 5.2 / 5.5 16″ / 40 см h52 60 75LPX 60 36 RM 60
18″ / 45 см h52 66 75LPX 66 36 RM 66
15″ / 38 см h52 56 75LPX 56 36 RM 56
20″ / 50 см h52 72 75LPX 72 36 RM 72
24″ / 60 см h52 84 75LPX 84 36 RM 84
HUSQVARNA
236 3/8P 1. 3 4.0 14″ / 35 см h45 52 91P 52, 91VXL 52 63 PM 52
137, 142, 235, 340, 345, 350, 353, 435, 440, 445, 450 0,325 1.3 4.8 15″ / 38 см h33 64 / h40 64 95VPX 52, 20LPX 53 23 RMC 64
555, 560, 55, 254, 257, 357, 359, 455, 460 0,325 1.5 4.8 15″ / 38 см h35 64 21LPX 66 25 RMC 64
135, 140, 240 3/8P 1.3 4.0 16″ / 40 см h45 56 21LPX 72 63 PM 56
570, 576, 562, 272, 365, 372, 365, 372, 395, 262, 268 3/8 1. 5 5.5 18″ / 45 см h52 68 73LPX 64 35 RM 68
20″ / 50 см h52 72 73LPX 60 35 RM 72
3120 0,404 1.6 5.5 24″ / 61 см H64 76 73LPX 72 46 PM 76
ECHO
260TES 3/8P 1.3 4.0 10″ / 25 см h45 40 91P 40, 91VXL 40 63 PM 40
350TES, 270WES 3/8P 1.3 4.0 12″ / 27 см h45 47 91P 47, 91VXL 47 63 PM 47
3050, 310, 352,
353, 3500
3/8P 1. 3 4.0 14″ / 35 см h45 52 91P 52, 91VXL 52 63 PM 52
16″ / 40 см h45 58 91P 58, 91VXL 58 63 PM 58
3500, 350WES 3/8P 1.3 4.0 14″ / 35 см h45 53 91P 53, 91VXL 53 63 PM 53
3700, 4200 0,325 1.3 4.8 16″ / 40 см h33 66 / h40 95VPX 66, 20LPX 66 23 RMC 66
450, 5100, 510,
550
0,325 1.5 4.8 15″ / 38 см h35 72 21LPX 64 23 RMC 64
18″ / 45 см h35 64 21LPX 72 25 RMC 72
600, 680, 620SX 3/8 1. 5 5.5 18″ / 45 см h52 64 73 LPX 64 35 RM 64
605 3/8 1.5 5.5 16″ / 40 см h52 60 73 LPX 60 36 RM 60
680, 8002 3/8 1.5 5.5 20″ / 50 см h52 72 73 LPX 72 35 RM 72
CHAMPION
137,142, 240, 246 3/8P 1.3 4.0 16″ / 40 см h45 55 91P 55, 91VXL 55 63 PM 55
250, 254, 55 325″ 1.6 4.8 18″ / 45 см h35 62 22LPX 62 26 RMC 62
PARTNER
350XT, 340S 3/8P 1. 3 4.0 14″ / 35 см h45 52 91P 52, 91VXL 52 63 PM 52
351XT, 352XT,
371XT, 840,
842, 350S
3/8P 1.3 4.0 16″ / 40 см h45 56 91P 56, 91VXL 56 63 PM 56
421, 360S 3/8P 1.3 4.0 18″ / 45 см h45 62 91P 62, 91VXL 62 63 PM 62
1435, 1535 3/8P 1.3 4.0 14″ / 35 см h45 50 91P 50, 91VXL 50 63 PM 50
1540, 1640, 1840,
2116, 620T, 1900
3/8P 1.3 4.0 16″ / 40 см h45 55 91P 55, 91VXL 55 63 PM 55
ДРУГИЕ ЦЕПНЫЕ ПИЛЫ
Урал Дружба 404″ 1. 6 5.5 20″ / 50 см   59AC 64 46 RM 64
Тайга 3/8″ 1.6 5.2 16″ / 40 см h52 64 75LPX 64 36 RM 64
Парма М 3/8″ 1.6 5.2 15″ / 38 см h52 62 75LPX 62 36 RM 62
Парма 2М до 2006 г. 325″ 1.5 4.8 17″ / 43 см h35 72 21LPX 72 25 RMC 72
Парма 2М с 2006 г. 325″ 1.3 4.8 17″ / 43 см h33 72 20LPX 72 23 RMC 72
Парма 3 325″ 1. 3 4.8 17″ / 43 см h33 72 20LPX 72 23 RMC 72
Парма 4 325″ 1.3 4.8 15″ / 38 см h33 64 20LPX 64 23 RMC 64
Элпи 325″ 1.5 4.8 14″ / 35 см h35 56 21LPX 56 25 RMC 56
Инкар 16 Ц 325″ 1.5 4.8 15″ / 38 см h35 64 21LPX 64 25 RMC 64
4500 / 5200 Китай,
372XP20
325″ 1.5 4.8 15″ / 38 см h35 64 21LPX 64 25 RMC 64
325″ 1. 5 4.8 18″ / 45 см h35 72 21LPX 72 25 RMC 72
325″ 1.5 4.8 20″ / 50 см h35 76 21LPX 76 25 RMC 76

Маркировка шин на бензопилы. Как измерить длину шины бензопилы? Шаговые характеристики пильной цепи

Не каждый знает, как измерить шину бензопилы. Цепи бензопилы доступны в безграничных сочетаниях размеров, типов и особенностей. Это связано с тем, что сами бензопилы различаются по размеру и применению. Когда пришло время заменить цепь, особенно важно иметь всю правильную информацию о бензопиле и ее размере цепи. Только в таком случае вы сможете произвести замену правильно.

Подбор правильной цепи к бензопиле немного сложнее, чем поиск других принадлежностей для электроинструмента из-за уникального способа измерения шины бензопилы. Нижеприведенная информация объясняет, как измеряются цепи бензопилы, разницу между этими измерениями и как быстро найти номера измерений, необходимые для заказа правильной цепи.

Длина цепи бензопилы сравнивается с измерением шины пилы. Некоторые производители продают цепи для замены только на основе измеренной шины. Важно знать, что универсальных цепей нет. Бензопила с длинной шиной потребует соответственно более длинную цепь. Однако точное средство определения длины цепи включает в себя несколько вариантов измерения, которые влияют в конечном итоге на то, насколько хорошо цепь подходит вашей бензопиле.

Прежде всего, стоит рассмотреть вопрос, как измерить длину шины бензопил?

  1. Измерьте расстояние от кончика цепной пилы до точки, когда шина сначала выходит из корпуса пилы. Рулетка пригодиться для измерения и получения этой информации. Нужно округлить измерения до ближайшего четного числа, если число было не точным. Получающееся число — это измерение шины. Наиболее распространенными значениями бар являются 16, 18 и 20 дюймов.
  2. Разложите цепь на ровной поверхности. Ищите звенья цепи, которые иногда называются наконечниками. Эти звенья выступают из нижней части цепи, и они захватывают зубчатый привод, питая цепь. Подсчитайте количество звеньев привода в цепочке.
  3. Определите высоту цепи. Измерьте расстояние между любыми 3 последовательными заклепками, удерживающими цепь вместе. Измерьте от центра одной заклепки до середины третьего звена. Заклепки заметны между приводными звеньями и резаками — режущими зубьями, которые лежат сверху цепи. Чтобы узнать высоту, разделите измерение на 2. Шаг, вместе с количеством звеньев привода, описывает длину шины, которая нужна при поиске цепей для замены.

Вещи, которые вам понадобятся: рулетка. Цепь которая не подходит должным образом на бензопилу представляет собой опасность. Поэтому если вы не уверены в выборе, попросите профессионала помочь определить длину шины и выбрать нужную цепь. Обратитесь к руководству вашей бензопилы чтобы убедиться, что вы покупаете правильный тип цепи.

Перед работой с бензопилой или любым электроинструментом прочитайте все предупреждения о безопасности в руководстве изготовителя. Прежде чем заменять цепь на бензопиле, отключите свечу зажигания или аккумулятор чтобы убедиться, что пила случайно не запустится.

Ниже приведены шаги, которые также можно предпринять, прежде чем начинать поиск подходящей цепной цепи.

  1. Узнайте измерение шага цепи, найдя его на инструменте, в руководстве пользователя, либо разделив расстояние между 3 звеньями на 2 (рекомендуется, чтобы это делалось профессионалом).
  2. Получите измерение цепи либо путем нахождения ее на инструменте, в руководстве пользователя, либо путем измерения толщины приводных звеньев цепи. Все измерения должны быть точными.
  3. Подсчитайте количество отдельных звеньев привода в цепочке. Без исключений. Теперь хорошие новости, все остальное сделать легко. Если у вас есть эти три цифры, подходящая цепочка замены займет всего несколько минут. Все, что вам нужно сделать, это внести правильные измерения и количество звеньев в простую формулу или калькулятор измерения онлайн, и он автоматически определит длину шины.

Все уникальные системы измерения шины требуют небольшой осведомленности в терминологии и других технических вещах. Если вы хотите купить новую цепь для своей бензопилы, то это руководство поможет лучшим образом. С информацией, предоставленной в статье, будет проще сузить выбор до той цепочки, которая нужна в конкретном случае.

Используйте тот метод, который кажется вам наиболее удобным. Измерение шины отличается от фактической длины цепи. Измерение шины важно, когда вы заменяете цепочку или покупаете цепь для будущей замены. Каждому владельцу бензопилы важно знать, как измерить шину бензопилы. Измерение шины выражает длину направляющего стержня бензопилы, а не всю длину шины, которая на самом деле немного длиннее. Если вы хотите узнать истинную длину шины, вам понадобится не только рулетка, но и эффективные методы измерения, представленные выше.

Цепь можно назвать главным рабочим элементом бензопилы. Именно ей приходится «брать основной удар на себя» и по этой причине происходит неизбежный закономерный износ. Некоторые считают, что мощность пилы определяет её производительность, но это ошибочное суждение. Ведь благодаря правильно выбранной пиле можно достичь высокой производительности, так как она влияет на скорость распила и качество. Самыми популярными и высококачественными считаются бензопилы таких марок как Штиль, Хускварна, Чемпион, Гудлак, показанные на фото. Как выбрать цепь для пилы определенной марки?

Правила подбора цепи по шагу

Немаловажный параметр, по которому требуется выбрать цепь для бензопилы – это шаговое расстояние между центрами ближайших звеньев. Точный размер шага цепи соответствует расстоянию между центром первой и третьей заклепок. Чем больше ширина и длина звена, тем шире шаг и соответственно больше расстояние между зубцами. Чем больше шаг цепи, тем больше производительность, но при этом возрастают и энерго затраты и требуется большая мощность.

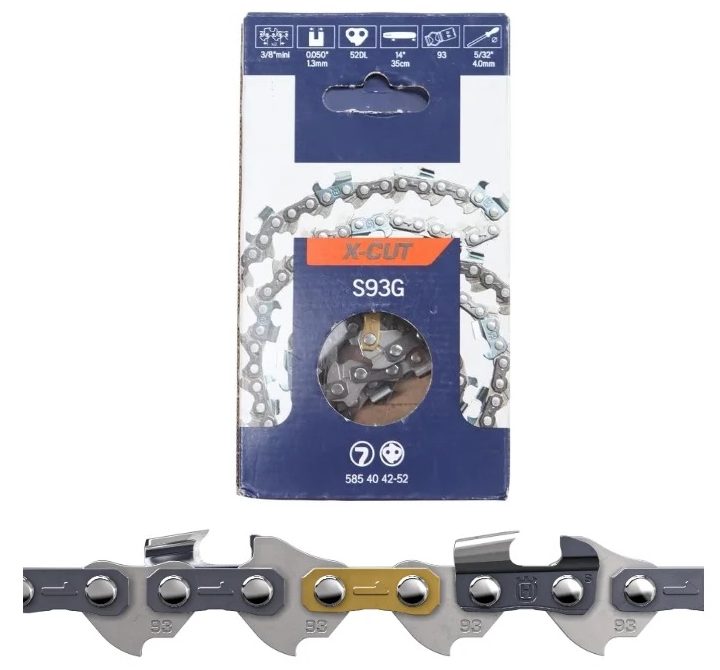

Маркировка указывается на изделии в единицах измерения – дюймах и имеет всего пять значений:

  1. 0,25 или одна четверть;
  2. 0,325;
  3. 0,375 или три восьмых;
  4. 0,404;
  5. 0,75 или три четверти.

Крайние размеры шага данной линейки практически не используют. Для профессиональных бензопил с мощностью 5,5 лошадиных сил значение шага в 0,404 дюйма наиболее подходящий вариант. Для использования в быту, оптимальный шаг для бензопил с мощностью в три лошадиные силы – это 0,325 (для не толстых деревянных материалов), а с мощностью в четыре лошадиные силы – 0,375 дюйма.

Правила выбора цепи по толщине хвостика

Определяющим вопросом в подборе цепи также станет толщина хвостика. На этот параметр следует обратить особое внимание, чтобы не ошибиться с соответствием его пазу шины пилы, для протяжки цепи. Поэтому чтобы правильно выбрать — нужно примерить цепь к бензопиле.

Такой параметр характеризует прочность и качество изделия и обеспечивает долговечность. Существует пять вариантов размеров хвостиков цепи: 1,1;1,3;1,5;1,6;2 миллиметров. Для бытовых нужд подойдет цепь с толщиной 1,3 мм, а для профессиональных работ – 1,5;1,6мм.

Глубина резания – особенности

Глубина резания или пропила зависит от высоты зуба цепи. Таким образом, при увеличении высоты зуба возрастает глубина резания и соответственно растет скорость распила. Однако прочностные характеристики материала при этом снижаются.

Цепи имеют две высоты профиля зуба:

  • Низкопрофильная -0,635мм для бытовых целей;

  • Высокопрофильная -0,762мм для профессиональных целей.

Длина цепи

Длина цепи фиксируется в паспорте изделия и напрямую зависит от мощности и размеров бензопилы. Количество режущих зубьев зависит от шага звеньев и длины цепи, то есть подбор данных значений происходит в совокупности. Бытовые пилы не отличаются большой длиной цепи.

Типы звеньев

Рабочие элементы цепи в профессиональных пилах имеют большое разнообразие форм. При этом самыми востребованными являются виды чиппельный и чизельный.

Звенья чиппельного типа в поперечном разрезе имеют серповидную форму. За счет закруглений, увеличивается рабочая площадь режущего элемента, а нагрузки в процессе пиления возрастают. Данный тип звеньев очень удобен при затачивании, накопление налипания мусора не грозит.

Звенья чизельного типа в поперечном разрезе имеют форму в виде семерки. Благодаря этому происходит хороший и быстрый распил деревянных материалов. Данный тип звеньев из-за угловатой формы, сложно затачивать. В процессе эксплуатации в уголках возникают «мертвые» не доступные зоны, в которых копятся грязь и пыль.

Расположение звеньев

У стандартной высококачественной цепи каждое режущее звено имеет два хвостика. Материал, из которого собирается рабочий элемент бензопилы, в лучшем варианте, является очень прочным. По этой причине стоимость хорошей цепи не может быть низкой. Однако существуют достаточно дешевые разновидности, у которых имеет место полупропуск или пропуск звеньев. Когда владелец пилы пользуется ею не часто, такой вариант может подойти.

Типы распилов

На завершающем этапе выбора цепи, стоит остановиться на видах распилов. Резать материал можно вдоль и поперек волокон, от этого зависит форма режущего элемента, который может быть продольным или поперечным. Также они отличаются друг от друга углом заточки. У первого, такой угол составляет от пяти до пятнадцати градусов, а у второго типа – двадцать пять, тридцать пять градусов.

Чтобы не ошибиться, и выбрать отличную цепь, существуют проверенные и высококачественные марки Штиль, Хускварна, Чемпион, Гудлак, которые соответствуют требуемой модели бензопилы. Ниже представлено видео, которое поможет выбрать подходящую цепь.

Есть несколько основных параметров, по которым выбирают бензопилу, один из них, шаг пильной гарнитуры. Шаг находится в зависимости от мощности бензопилы, и в значительной степени влияет на скорость реза.

То насколько шаг соответствует мощности, определяет производительность и срок службы бензопилы. Также, от его правильного подбора зависит расход ГСМ.

Шаг — половина расстояния между соседними хвостовиками или между тремя соседними заклепками.

Существует несколько размеров, 1/4 дюйма — самый маленький, 3/4 дюйма — самый большой и 3/8 и 0,325 — дюймовый, самые популярные.

Шаг — параметр, который имеется не только у гарнитуры, но и у звездочек шины и бензопилы.

Важно! Все три элемента, цепь, звездочка и шина, должны иметь одинаковый параметр шага, в противном случае установка и правильная работа невозможна.

На что влияет расстояние между зубьями

В пильной цепи, расстояние между режущими зубьями напрямую влияет на её производительность. Чем больше, тем глубже режущая кромка может врезаться в древесину, при условии правильной заточки ограничителя.

Соответственно на более мощные бензопилы, допустимо устанавливать гарнитуру с большим расстоянием между соседними звеньями и наоборот.

Если на мощную бензопилу поставить пильную гарнитуру ¼ дюйма, то производительность значительно упадет, а нагрузка на двигатель вырастет, т.к. пила будет работать в разнос и превышать максимально допустимые обороты, что в конечном итоге может привести к перегреву и задирам ЦПГ.

И наоборот, установка цепи с большим шагом на слабую бензопилу приведет к тому, что мощности пилы будет не достаточно для нормального распила, конечно, это не повлечет тяжелых последствий, как в первом случае, но работать таким инструментом не комфортно.

Также, от расстояния между звеньями зависит качество и точность реза. Чем дальше друг от друга соседние режущие зубья, тем сильнее вибрация при работе и ниже точность реза. Для более точного реза следует выбирать пильную гарнитуру с меньшим шагом. Этот фактор нужно учитывать тем, кто занимается фигурной .

Большое влияние шаг цепи оказывает на так называемый «отскок». Чем больше расстояние между зубьями, тем вероятность того, что бензопила отскочит, выше.

Важно! Чаше всего, «отскок» возникает при работе кончиком шины, например, при выполнении внутренних разрезов. В таком случае нужно быть предельно внимательным, вне зависимости от того, с каким шагом используется цепь.

При подборе цепи действует правило, что шаг (расстояние между зубьями) пропорционален мощности, но точность реза находится в обратной зависимости, т.е. чем расстояние больше, тем точность ниже.

3/8 или 0,325 что лучше и почему

Определить какой параметр лучше, а какой хуже нельзя, т. к. каждый из них имеет свои особенности и предназначен для цепных пил определенной мощности. В зависимости от того как правильно подобрана пильная гарнитура, производительность инструмента будет иметь разные показатели. Если гарнитура подобрана оптимально, т.е. расстояние между звеньями соответствует рекомендованной мощности, то производительность бензопилы будет максимальной. При неправильном выборе, двигатель будет испытывать перегрузки, способные привести к возникновению неисправностей.

Оптимальные показатели мощности для 0,325 дюйма – 1,8-2 кВт. Именно по этой причине на бензопиле Хускварна 142/137 используются цепи с таким шагом.

Для параметра 3/8, необходим инструмент с мощностью до 3 кВт. В таком случае возникает вопрос, а почему на Штиль 180, с мощностью 1,5 кВт используются цепи 3/8 дюйма. Ответ прост: у бензопил Штиль, мощность не самое главное, большое значение имеет максимальное количество оборотов. Штиль 180 выдает более 13500 об/мин, за счет этого он способен пилить гарнитурой 3/8 дюйма.

Для 0,404 дюйма, оптимальная мощность 4,5 – 5 кВт.

Важно! Указанные значения мощности и шага цепи не несут обязательно характера, пользователь сам вправе выбирать параметры гарнитуры, которую он планирует использовать на бензопиле.

Как подобрать

В случае, когда необходимо подобрать оптимальный шаг цепи для бензопилы, лучше всего принять во внимание рекомендации производителя и уже основываясь на них выбрать тип пильной гарнитуры.

Важно! При выборе, не стоит забывать, что расстояние между звеньями, это не единственный параметр на который необходимо обращать внимание.

Также стоит подбирать толщину звена, тип режущего зуба, количество звеньев. Производительность в большей степени зависит от угла заточки, глубины реза и формы зуба ограничителя. Чем острее ограничительный зуб, тем выше скорость реза, и ниже его качество.

Ниже предлагаем посмотреть видео о выборе шага цепи бензопилы. В видео рассказано и показано как определить его, для каких бензопил, какой шаг цепи использовать.

Как узнать

Есть несколько способов узнать шаг цепи:

  1. Посмотреть значение шага на пильной шине. Производители пильной гарнитуры, обязательно указывают длину шины, ширину паза и шаг ведомой звездочки на хвостовике пильного полотна.
  2. Измерить расстояние между хвостовиками соседних зубьев или центрами трех соседних заклепок.
  3. Способ, который подходит для цепей в фирменной упаковке, это посмотреть характеристики цепи на коробке.

На фирменной упаковке цепей Штиль указана исчерпывающая информация о продукции, ознакомившись с которой можно узнать не только расстояние между соседними звеньями, но и тип зубьев, ширину звена, рекомендованный размер напильника для заточки.

Таблица цепей для бензопил

В заключение статьи предлагаем ознакомиться с таблицей, в которой указаны технические параметры популярных моделей цепей для бензопил разной мощности.

Заключение

Расстояние между звеньями цепи бензопилы, это один из важнейших параметров, которым ни в коем случае нельзя пренебрегать. При покупке запасной гарнитуры, нужно знать какой шаг подходит для шины и звездочки установленной на вашей бензопиле, или менять цепь, шину и ведущую звездочку комплектом.

В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Выбор бензопил зачастую определяется всего лишь несколькими основными критериями, одним из которых является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в том числе его скорость распила, а также по нормам должен соответствовать уровню мощности двигателя. Как же маркируются цепи? Давайте разберёмся!

Шаг и его размеры

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи друг друга. В виде формулы это выглядит следующим образом:

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев по отношению друг к другу;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага может быть также равна длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. И чем выше шаг цепи, тем большей должна быть мощность двигателей и больше физических сил затрачивается для её протяжки при распиловке материалов.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Расстояние между заклёпками Шаг цепи (ширина в дюймах)
1 6,35мм 1/4
2 8,25мм 0,325
3 9,3мм 3/8 (0,375)
4 10,26мм 0,404
5 19,05мм 3/4

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

  • высокий уровень производительности за счёт широкого пропила;
  • возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Основные параметры цепей

Нанесение маркировка цепи предполагает наличие следующих параметров:

  1. Шаг:
  • «0,325» – самый распространённый и минимальный размер шага, который используется в полупрофессиональных и бытовых бензопилах с малыми мощностями. Стандартная величина мощности под такой шаг колеблется в пределах от «0,325» до «3л.с.», но не выше «3,5л.с». При работе с таким типом цепи распил проходит более плавно, комфортно, без «порывов» обрабатываемых изделий.
  • «0,375» («3/8») – наносится на бензопилы с мощностью в «4л.с». Такая цепь применяется при распиловке древесины средней и малой толщины.

От значения шага зависит точность и качество создаваемого пропила. В случаях отсутствия важности достижения высокого качества при работе бензопилой иногда особое значение имеет точность реза. Для этого необходимо обязательно учитывать зависимость шага на роспуск древесины по заранее нанесённым разметкам.

  1. Толщина ведущих звеньев (хвостиков). При работе бензопилы на её цепь приходится большая часть всех нагрузок. Учитывая это, ещё одной главной характеристикой работы пилы является толщина элементов звена, которое входит в пазы шины. Этот параметр также определяет общую толщину скрепляющих звеньев, которая измеряется с помощью обычного штангенциркуля. К стандартным значениям толщины относят:

  • «1,1 мм» («0,043») и «1,3 мм» («0,05») – используются при производстве цепей начального уровня, которые предназначены для осуществления незначительных объёмов работ. Зачастую при таких значениях толщины звеньев длина шага цепи может составлять «0,325», что предполагает наличие невысоких нагрузок и щадящего режима работы. Поэтому их используют в бытовых и полупрофессиональных аппаратах;
  • «1,5 мм» («0,058») – самая распространённая величина толщины на рынке бензопил и комплектующим к ним. Такое значение способно обеспечить безопасную работу при величине шага в «3/8». Цепь с толщиной 1,5мм не предназначена для распила профессионального уровня;
  • «1,6 мм» (0,063) и «2,0 мм» (0,08) – предназначаются для проведения самых сложных работ. Металлом при изготовлении таких цепей служит сталь особых марок, а в конструкцию закладываются характеристики повышенной прочности.

Чем большей будет толщина звена и шире паз шины, тем высококачественнее считается бензопила, поскольку она способна выдерживать большие нагрузки.

  1. Глубина реза – является отличительной особенностью производимых цепей и характеризуется высотой профиля режущих зубьев. Измеряется она промежутком между ограничителями и режущей верхней кромкой. На рынке могут быть представлены, как высокопрофильные (0,762 мм), так и низкопрофильные (0,635 мм) виды цепных изделий.

Чем больше высота профиля, тем выше вход в материал (глубина) и скорость распиливания

Высокопрофильные цепи устанавливаются на бензопилы с повышенными мощностями двигателя. Информация о высоте профиля, как правило, прописывается в характеристике к инструменту.

Профиль влияет на возникновение вибраций, вызывающие в последствии изношенность привода либо проблемы при удержании инструмента в руках. При этом чем выше режущие части, тем сильнее будет степень вибрации.

Бытовые типы бензопил оснащаются низким профилем. В полупрофессиональных устройствах могут сочетаться разные варианты типов цепей. Однако в большинстве случаев придерживаются принципа:

В цепи с большим шагом устанавливают низкий профиль, а при шаге «0,325» — высокий

Такими вариациями повышается скорость распила не за счёт шага, а благодаря изменению глубины или высота профиля. Хотя в профессиональных инструментах акцент делают на повышение шага, объясняя это тем, что бензопила становится более управляемой.

  1. Геометрия режущих зубьев – профиль может быть двух основных типов:
  • чипперный (в народе «серп») – имеет серповидную форму и отличается высокой производительностью. При эксплуатации легче затачивается и не требует соблюдения чётких углов заточки. Недостаток: риск возникновения высоких нагрузок и ухудшения режущих характеристик;
  • чизельный (в народе «семёрка») – имеет рабочую поверхность прямой формы в виде цифры «7». Применяются в цепях с шагом «0,404» или «3/8» на профессиональных пилах. Главный недостаток чизельных звеньев – сложность заточки режущих элементов и чувствительность к воздействию грязи.

  1. Количество режущих зубьев – определяется как соотношение числа зубьев к количеству направляющих в шине. В бензопилах хорошего производства должны сочетаться два направляющих звена в режущей части инструмента.
  2. Тип заточки звеньев – напрямую зависит от типа будущих работ. Классические виды бензопил применяются в большинстве своём для поперечного распила деревьев и редко используются для продольного распила. С учётом сопротивления дерева в обоих случаях в цепях может использоваться разный угол размещения звеньев. На строительных прилавках сейчас можно встретить цепи со следующими типами режущих звеньев:
  • продольный тип цепи – предполагает распил дерева вдоль его волокон. Угол реза достигает 5-15 градусов.
  • поперечный тип – распил ведётся поперёк. Угол реза в цепях составляет 25-35 градусов.

  1. Длина цепи – зависит от параметров и технических характеристик самой бензопилы: мощности, габаритов и др. При стандартном или нормированном натяжении цепи её длина чаще всего указывается в паспорте.
  2. Порядок следования звеньев – последовательность расположения звеньев может быть разной:
  • стандартный – на каждое режущее звено в цепи приходится два ведущих звена;
  • с полупропуском – каждое третье по размещению звено в цепи заменено на так называемое соединительное;
  • с пропуском – в местах расположения каждого второго звена для реза устанавливается соединительное.

Зачем нужен пропуск звеньев в цепи? В самих цепях наиболее ценным является качество режущих звеньев, поскольку они изготавливаются по особым технологиям и имеют большую стоимость в отличие от соединительных звеньев. При невозможности укоротить цепь единственным вариантом удешевления стоимости цепи становится пропуск режущих элементов. В работе цепи с пропусками звеньев показывают сниженную производительность и быстро изнашиваются.

В целом, желая приобрести инструмент для распила древесины с максимальной эффективностью, не поленитесь дополнительно изучить маркировку цепей для бензопил, указываемую также в инструкциях к инструменту.

Бывает, что у пользователей бензопил возникает путаница с пониманием обозначения размеров шин и цепей. Эта путаница приводит к покупкам неподходящей к пиле гарнитуры, и как следствие, выброшенным на ветер деньгам. В этой статье мы постараемся указать на типичные ошибки и поможем их не совершать.

Большая часть ошибок обусловлена тем, что традиционно параметры пильной гарнитуры указываются в дюймах. Для людей, привыкших пользоваться метрической системой, это не удобно. В этом и кроется причина большинства ошибок: в России для удобства запоминания сложилось так, что в характеристике пильной гарнитуры используются параметры, выраженные и в дюймах и в миллиметрах одновременно, что в общем-то не корректно.

Шина бензопилы.

Для характеристики размеров шины используют три параметра: ее длина, ширина паза и шаг цепи , для которой она предназначена. В подавляющем большинстве случаев производители указывают длину в дюймах. Наиболее часто в России можно встретить семь размеров шин от 10 до 22 дюймов . Нередко в продаже можно встретить одну и ту же модель пилы, но с разной длиной шины. Это нормально, если она соответствует заявленным производителем размерам шин. Это указано в паспорте пилы. Некоторые продавцы указывают размеры не в дюймах, а в сантиметрах, считая, что так понятнее. Приводим таблицу соответствия между дюймами и сантиметрами.

Длина в дюймах

Длина в сантиметрах

Часто длину указывают в количестве ведущих звеньев цепи для этой шины, например шина на 72 или 76 звеньев.

Ширина паза также указывается в дюймах. Наиболее употребительны пять размеров. Вот некоторые числовые значения ширин в дюймах: 0.043, 0.050, 0.058. Как вы сами видите трудно без ошибок запомнить эти данные. Поэтому, для удобства в России нередко ширину паза указывают в миллиметрах. Вот такая коллизия в размерностях: длину шины указывать в дюймах или сантиметрах, или в количестве звеньев, а ширину паза – в миллиметрах. Но, несмотря на это вас поймет любой мало-мальски грамотный продавец. Ниже приведена таблица соответствия ширины паза в дюймах и миллиметрах

Ширина в дюймах

Ширина в миллиметрах

0,043

0,050

0,058

0,063

0,080

Шаг цепи в наборе параметров шины характеризует размер ведомой звездочки. Важно, чтобы этот параметр для цепи и шины совпали. Если такового совпадения не будет, то обе детали выйдут из строя. Наиболее употребительны размеры 0,325 и 3/8. О шаге цепи поговорим ниже.

Цепи для бензопил.

В характеристике цепи используют три параметра: шаг цепи , длина цепи и ширина ведущего звена . Шаг цепи всегда указывается в дюймах. Для удобства запоминания их обозначение чередуют в дробной и десятичной форме записи. Ниже приводится таблица наиболее употребительных шагов цепей бензопил:

Ширина в дюймах

Ширина в миллиметрах

6,35

0,325

8,25

9,52

0,404

10,26

Длина цепи измеряется количеством ведущих звеньев, то есть в штуках. Ошибки здесь не допустимы: неподходящую по длине цепь нельзя будет правильно установить и натянуть. Обращаем ваше внимание на важный момент: когда в процессе эксплуатации цепь вытягивается, некоторые пользователи удаляют лишние звенья. Помните об этом, когда будете в магазине указывать продавцу длину вашей цепи. При вытягивании цепи не стоит удалять лишние звень – это опасно для вашего здоровья.

И наконец ширина ведущего звена . Она должна совпадать с параметром ширины паза шины. Все сказанное о ширине паза шины справедливо и для этого параметра.

В итоге имеем следующее:

  • Чтобы правильно выбрать шину необходимо знать ее длину в дюймах, шаг используемой цепи и ширину паза. Эти данные можно найти либо на самой шине, либо в инструкции по эксплуатации пилы. Даже в этом случае рекомендуем при походе в магазин взять свою шину в качестве образца. Помимо этих параметров важно, чтобы хвостовая часть новой шины совпадала с вашим образцом . Важно покупать шины конкретно для вашей модели пилы, а не подбирать “похожие”. Обратите внимание на положение отверстий для подачи масла: на вашей старой и новой шине они должны совпадать.
  • Чтобы правильно выбрать цепь необходимо знать ее шаг в дюймах, длину в звеньях (штуках) и ширину ведущего звена. Эти данные можно определить самому, можно узнать из руководства по эксплуатации бензопилы. Лучше же взять свою старую цепь как образец и показать ее специалисту в магазине. Если вы укорачивали свою цепь, не забывайте об этом, когда будете подбирать цепь по длине.
  • Перед началом использования новой шины и цепи требуется произвести специальные (очень простые) подготовительные мероприятия. О том, как это сделать вы можете прочитать в нашей статье .
  • Чтобы пильная гарнитура служила долго, важно правильно натягивать цепь. Об этом говорится в статье “Как правильно натянуть цепь бензопилы”
  • Ведущая звездочка, цепь и шина образуют так называемую пильную гарнитуру. О том, почему происходитизнос этих узлов вы можете узнать из нашей статьи “Пильная гарнитура. Факторы износа” . О том, какие ошибочные действия приводят к быстрому износу вы можете узнать из статьи “Пильная гарнитура. – PMM3 Picco Micro Mini 3 (узкая режущая гарнитура)

    Пильные цепи для бензопил класса “Для сельского хозяйства и садоводства”

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Rapod Micro (RM)
    Rapid Micro 3 (RM3)
    Rapid Super (RS) Rapid Super 3 (RS3)
    MS 271 32 0.325 1,6 56 36860060056 36890060056 36390060056
    MS 271 37 0.325 1,6 62 36860060062 36890060062 36390060062
    MS 271 40 0.325 1,6 67 36860060067 36890060067 36390060067
    MS 310 37 3/8 1,6 56 36520060056 36640060056 36210060056 36260060056
    MS 310 40 3/8 1,6 60 36520060060 36640060060 36210060060 36260060060
    MS 310 45 3/8 1,6 66 36520060066 36640060066 36210060066 36260060066

    Пильные цепи для бензопил класса “Для лесного хозяйства”

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro (PM)
    Picco Super (PS)
    Rapid Micro (RM)
    Rapid Micro 3 (RM3)
    Rapid Super (RS)
    Rapid Super 3 (RS3) Picco Duro 3 (PD3)
    MS 241 30 3/8 P 1,3 44 36130060044 36170060044 36120060044
    MS 241 35 3/8 P 1,3 50 36130060050 36170060050 36120060050
    MS 241 40 3/8 P 1,3 55 36130060055 36170060055 36120060055
    MS 261 40 3/8 P 1,3 60 36170060060*
    MS 260/261 32 0. 325 1,6 56 36860060056 36890060056 36390060056
    MS 260/261 37 0.325 1,6 62 36860060062 36890060062 36390060062
    MS 260/261 40 0.325 1,6 67 36860060067 36890060067 36390060067
    MS 361/362 37 3/8 1,6 56 36520060056 36640060056 36210060056 36260060056
    MS 361/362 40 3/8 1,6 60 36520060060 36640060060 36210060060 36260060060
    MS 361/362 45 3/8 1,6 66 36520060066 36640060066 36210060066 36260060066
    MS 441/461/661 40 3/8 1,6 60 36520060060 36210060060 36260060060
    MS 441/461/661 45 3/8 1,6 66 36520060066 36210060066 36260060066
    MS 441/461/661 50 3/8 1,6 72 36520060072 36210060072 36260060072
    MS 441/461/661 63 3/8 1,6 84 36520060084 36210060084 36260060084
    MS 441/461/661 71 3/8 1,6 91 36210060091 36260060091
    MS 441/461/661 80 3/8 1,6 105 36210060105 36260060105
    MS 441/461/661 90 3/8 1,6 114 36210060114 36260060114
    MS 880 53 0. 404 1,6 68 36680060068 39460060068
    MS 880 63 0.404 1,6 80 36680060080 39460060080
    MS 880 75 0.404 1,6 91 36680060091 39460060091
    MS 880 90 0.404 1,6 104 36680060104 39460060104
    MS 880 90 0.404 1,6 108 36680060108 39460060108

     * – Относится к звездочке с 7 зубьями; у восьмизубой звездочки на одно звено больше

    Пильные цепи для бензопил класса “Для ухода за деревьями”

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro Mini 3 (PMM3)
    Picco Micro 3 (PM3)
    Rapid Micro Spezial (RMS)
    Picco Duro 3 (PD3)
    MS 150 T/193 T
    25 1/4 P 1,1 56 36700060056
    MS 150 T/193 T
    30 1/4 P 1,1 64 36700060064
    MS 150 T/193 T
    35 1/4 P 1,1 72 36700060072
    MS 193 T/201 T
    30 1/4 1,3 64 36610060064*
    MS 193 T
    30 3/8 P^
    1,1 44 36100060044
    MS 193 T
    35 3/8 P^
    1,1 50 36100060035
    MS 201 T 30 3/8 P 1,3 44 36120060044
    MS 201 T 35 3/8 P 1,3 50 36120060050
    MS 201 T 40 3/8 P 1,3 55 36120060055

     * – На MS 193 T, MS 210 T использование пильной цепи Stihl 1/4″ Rapid Micro Spezial (RMS) допускается только в комбинации с направляющей шиной Stihl Carving

    Пильные цепи для бензопил класса “Для пил Carving”

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro 3 (PM3)
    Rapid Micro Spezial (RMS)
    MS 150, MSA 160/200
    30 1/4 P 1,1 64 36700060064
    MS 181/193/201/211/231/241
    30 1/4
    1,3 64 36610060064
    MSE 141/170/190/210/230
    30 1/4
    1,3 64 36610060064

    Пильные цепи для бензопил класса “Аварийно-спасательных работ”

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Duro R (PDR)
    MS 461
    50 3/8
    1,6 72 39440060072

    Пильные цепи для аккумуляторных пил

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro 3
    MSA 120/140/160/160 T/200
    25 1/4 P 1,1 56 36700060056
    MSA 120/140/160/160 T/200
    30 1/4 P 1,1 64 36700060064
    MSA 160/200
    35 1/4 P 1,1 72 36700060072

    Пильные цепи для электропил

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro Mini 3 (PMM3)
    Picco Micro
    Picco Super (PS)
    Rapid Micro (RM) Rapid Super 3 (RS3) Picco Duro 3 (PD3)
    MSE 141/170
    30 3/8 P^
    1,1 44 36100060044
    MSE 141/170
    35 3/8 P^
    1,1 50 36100060050
    MSE 141/170
    40 3/8 P^
    1,1 55 36100060055
    MSE 170/190/210/230
    30 3/8 P 1,3 44 36130060044 36170060044 36120060044
    MSE 170/190/210/230
    35 3/8 P
    1,3 50 36130060050 36170060050 36120060050
    MSE 170/190/210/230
    40 3/8 P
    1,3 55 36130060055 36170060055 36120060055
    MSE 250
    37 3/8
    1,6 56 36520060056 36260060056
    MSE 250
    40 3/8
    1,6 60 36520060060 36260060060
    MSE 250
    45 3/8
    1,6 66 36520060066 36260060066

    3/8 P^ – PMM3 Picco Micro Mini 3 (узкая режущая гарнитура)

    Пильные цепи для высоторезов

    Модель пилы Длина реза, см Шаг, дюйм Толщина, мм Кол-во звеньев Picco Micro Mini 3 (PMM3)
    Picco Micro 3
    HT 56/103/133, HTA 85
    25 1/4 P 1,1 56 36700060056
    HT 56/103/133, HTA 85
    30 1/4 P 1,1 64 36700060064
    HT 56
    25 3/8 P^ 1,1 44 36100060044

    3/8 P^ – PMM3 Picco Micro Mini 3 (узкая режущая гарнитура)

    Купить цепь на пилу Штиль.

    Высокое качество пильных цепей STIHL подтверждено по всему миру. Компания Stihl имеет собственное производство пильных цепей, которое находится в Швейцарии в городе Виль. Одно название страны, в которой делаются цепи Штиль говорит само за себя. Это и швейцарская точность, и качество производство, и качество используемых материалов. Цепи производятся совместно с шинами и двигателями на бензопилы и, исходя из этого, достигается наивысшая сбалансированность всех трех компонентов. В линейке пильных цепей Stihl вы найдете как цепи начального класса для недорогих мотопил, так и профессиональные цепи для аварийно-спасательных служб, которые способны пилить древесину с гвоздями, композитные материалы или бронированные стекла. В линейке пильных цепей Штиль каждый обязательно найдет ту, которая удовлетворяет его требованиям и запросам. Выбирайте цепи для бензопил на нашем сайте или приезжайте к нам в магазин за покупками.

    P.S. Пильные цепи Штиль могут использоваться не только с пилами Stihl. Их возможно устанавливать и на технику других производителей, главное в подборе – параметры пилы и цепи.

    STIHL Picco Micro Mini 3 (PMM3)

    Пильная цеь Штиль начального класса с низким уровнем вибрации. Надежная, выдерживающая высокие нагрузки пильная цепь с низкой отдачей и особенно высокой производительностью пиления благодаря очень узким пропилам.

    STIHL Picco Micro (PM)

    Надежная низкопрофильная пильная цепь, специально для легких цепных пил. Используется в лесном и сельском хозяйстве, а также в строительстве. Выдающаяся производительность пиления, мягкий рез. Идеальна для обрезки сучьев при уходе за деревьями и при работе высоторезом.

    STIHL Picco Micro 3 (PM3)

    Пильная цепь 3/8″ P Picco Micro 3 (PM3) разработана специально для легких и компактных цепных пил. Низкий уровень отдачи и вибрации, высокое качество реза, высокий уровень комфорта. Эксклюзивно от STIHL: плоское и узкое исполнение 1/4’P с мелким шагом звеньев. Идеальна для высоторезов и пил небольшой мощности. Толщина ведущих звеньев 1,1 мм.

    STIHL Picco Super (PS)

    Единственная на рынке цепь серии Picco с лолотообразными зубьями. Идеально подходит для профессионального использования в лесном хозяйстве. Превосходное врезание, низкий уровень вибрации и шума, высокая производительность пиления, очень чистая поверхность реза.

    STIHL Carving Rapid Micro Spezial (RMS)

    Специальная пильная цепь для фигурного выпиливания и ухода за деревьями. Низкий уровень вибрации, очень хорошая производительность пиления, благодаря укороченной режущей грани зуба не тнебуется надавливание при врезании, более высокая скорость врезания по сравнению с обычными пильными цепями 1/4′.

    STIHL Rapid Micro (RM)

    Пильная цепь комфорт класса. Низкий уровень вибрации и шума, мягкий рез, улучшенная производительность пиления при шаге .325″

    STIHL Rapid Micro 3 (RM3)

    Пильная цепь комфорт класса. Низкая отдача, низкий уровень вибрации и шума, мягкий рез, улучшенная производительность пиления при шаге .325″

    STIHL Rapid Super

    Высокопроизводительная пильная цепь для профессионального использования. Низкий уровень вибрации, чрезвычайно высокая эффективность врезания и качество пропилов, мягкий рез, низкий уровень шума.

    STIHL Rapid Super  3 (RS3)

    Высокопроизводительная пильная цепь с ведущим звеном с выступом. Низкая отдача, высокая эффективность врезания и производительность пиления.

    STIHL Picco Duro 3 (PD3)

    Низкопрофильная пильная цепь с твердосплавными звеньями. Остается острой без дополнительной заточки до 10 раз дольше, чем традиционные пильные цепи. Чрезвычайно прочная и стойкая к высоким нагрузкам, низкий уровень отдачи и вибрации.

    STIHL Rapid Duro 3 (RD3)

    Идеально подходит для садовых и ландшафтных работ. Низкий уровень отдачи и вибрации, остается острой без дополнительной заточки до 10 раз дольше, чем традиционные пильные цепит, высокая производительность пиления даже при экстремальных нагрузках.

    STIHL Rapid Duro R (RDR)

    Специальная пильная цепь для использования в самых суровых условиях пожарной и аварийно-спасательной службой или службой технической помощи, которым часто приходится иметь дело, например, с древесиной с гвоздями, композитными материалами или бронированным стеклом. Режущие зубья усилены по всей поверхности твердосплавными пластинами.

    Шина бензопилы с информаций о подборе на вашу модель, экономные цены

    Шина бензопилы можно купить в нашем магазине. Шина бензопилы является одним из основных элементов режущей гарнитуры. У нас есть направляющие для всех марок бензомоторных и электрических пил. На сайте представлены модели  шин для самых популярных марок бензотехники. Если вы не нашли вашу шину, просто посчитайте количество ведущих (внутренних) звеньев пильной цепи, посмотрите марку и модель вашей бензопилы, добавьте номер телефона и напишите нам [email protected] или просто позвоните. Наш менеджер поможет выбрать шину и перезвонит, либо ответит вам по электронной почте. Более подробная информация по подбору шин для бензопил внизу этой страницы

    В подкатегориях представлены стандартные шины для самых популярных марок бензопил. Если вашей марки нет в списке, воспользуйтесь фильтром слева или свяжитесь с нами. У нас есть почти все виды шин для любой модели пил.

    Обратите внимание, наша компания – плательщик налога на прибыль на общих основаниях. Вы можете оплатить заказ на банковский счет получить полный пакет официальных документов. Также, мы зарегистрируем налоговую накладную. Цена продукции от формы оплаты не меняется.





     Цена для такой запасной части как шина бензопилы определяется ее длиной, формой носка и качеством метала, из которого она изготовлена. Качественная направляющая шина должна служить не менее срока службы трех цепей. Под сроком службы цепи понимается ее полный износ – остаточная длинна режущего зуба цепи, при котором дальнейшая заточка уже невозможна. По типу изготовления шины бывают двух типов – цельно фрезерованные и сварные. Цельно фрезерованные изготавливается из цельного куска металла, методом фрезерования. Как правило, такая направляющая имеет сменную ведущую звездочку. Цельно фрезерованные шины, из-за их высокой стоимости, используются, преимущественно, в лесной промышленности. Более распространенный тип – сварная направляющая шина. Такие шины изготавливаются из трех частей металла способом контактной сварки. Основная шина для бензопилы, используемая в Украине это направляющая сварной конструкции. Такой тип шины сочетает в себе достаточный уровень прочности и надежности с доступной стоимостью.
    Ниже в таблице приведено, какая шина бензопилы самых популярных марок и моделей, цепных пил может быть применена:

    ШИНА БЕНЗОПИЛЫ STIHL

    МОДЕЛЬ ДЛИННА (см) ШАГ ТОЛЩИНА ПАЗА (мм) КОД ДЛЯ ЗАКАЗА
    MS 170, MS 180, MS 181, MS 230, MS 250 35 3/8LP 1.3 10-029
    MS 290, MS 361, MS 362 40 3/8 1,6 10-024
    MS 440, MS 441, MS 460 45 3/8 1,6 10-025



    ШИНА БЕНЗОПИЛЫ HUSQVARNA

    МОДЕЛЬ ДЛИННА (“/cm) ШАГ ТОЛЩИНА ПАЗА (мм) КОД ДЛЯ ЗАКАЗА
    136, 137, 142 15/38.5 .325 1.3 10-023
    236, 240 15/38.5 3/8LP 1,3 10-007
    236, 240 16/40 3/8LP 1,3 10-008
    340, 345, 350, 353 15/38. 5 .325 1,5 10-009
    365, 372XP 18/45 3/8 1,5 10-027

    ШИНА БЕНЗОПИЛЫ НЕДОРОГИХ МАРОК КИТАЙСКОГО, РОССИСКОГО И ЕВРОПЕЙСКОГО ПРОИЗВОДСТВА

    МОДЕЛЬ ДЛИННА (cm) ШАГ ТОЛЩИНА ПАЗА (мм) КОД ДЛЯ ЗАКАЗА
    3800 14/35 .325 1,5 10-010
    4500, 5200, 5800 20/50 .325 1,5 10-026



    ШИНА БЕНЗОПИЛЫ OLEO-MAC

    МОДЕЛЬ ДЛИННА (cm) ШАГ ТОЛЩИНА ПАЗА (мм) КОД ДЛЯ ЗАКАЗА
    GS-35 35 .325 1.3 10-007
    937 35 3/8LP 1,3 10-007
    940, 941 40 3/8LP 1,3 10-008
    941 40 . 325 1,5 10-031
    947. 951. 952 40 .325 1,5 10-031



    В нашем магазине можно не только купить шину для бензопилы. Также, у нас есть шины для электропил всех популярных марок и моделей. Наиболее популярный размер шины на электропилу, это шина шага 3/8LP с толщиной паза 1,3 на 57 ведущих звеньев. Для заказа этой цепи используйте код 10-008.

    Выбрать шину самому довольно просто, если вы знаете ее параметры. Основных важных параметра шины всего три. Их можно посмотреть в инструкции пользователя вашей бензопилы. Допустим, вам нужно купить шину на бензопилу Штиль MS 180. Такая направляющая будет иметь длину 35 см, шаг 3/8LP и толщину паза 1,3 мм. Зайдите в раздел нашего магазина в котором представлены шины на бензопилу и в левом верхнем углу отметите галочками нужные параметры. После этого нажмите кнопку “Применить.” Из появившегося списка вам нужно выбрать шину подходящую для вашей модели. Это очень просто. Если у вас появились дополнительные вопросы, вы всегда можете связаться с нами.

    Наша компания предлагает большой выбор  шин самых разных размеров и характеристик, которые могут удовлетворить потребности любого, от профессионала, до рядового пользователя. Мы  являемся официальным представителем таких марок как ARCHER,TRÉSZER, OREGON, SABER и GATOR. OREGON- производитель направляющей шины, режущую гарнитуру, системы для заточки цепей  и являются пионерами в данной сфере. Это один из популярнейших в мире брендов, который производит и поставляет почти во все страны мира свою продукцию. SABER – эта торговая марка  завоевала доверие своих пользователей. Компания производит цепи, направляющие  шины, системы заточки, запчасти и бензотехнику. Вся продукция высокого качества, которое соответствует всем европейским нормам. SABER имеет собственные разработки и инновационные решения, которые позволяют получать высокие показатели качества и производительности их продукции. GATOR – это Американский бренд, позиционирующий свою продукцию в бюджетном сегменте, и являющийся лучшим выбором с соотношением цена / качество.  Продукция этой марки  предлагает европейское качество по доступной. Цене. Компания производит шины, цепи, запчасти к мототехнике и бензопилы. Шины этих производителей могут быть установлены как на бензопилы, так и электропилы.

    Если вам нужна шина бензопилы, закаэите ее у нас. Наш магазин несколько десятков лет специализируется на поставках запчастей для лесной промышленности Украины. Благодаря накопленному опыту работы, а также постоянному общению с лесными профессионалами, наша продукция является отличным выбором для ремонта и замены деталей бензопил. Благодаря сбалансированному предложению цена – качество мы по праву лидируем на рынке режущего оборудования и запасных частей для садово-парковой мототехники. Всегда в наличии есть варианты выбора продукции разных производителей, в зависимости от ценового сегмента: Oregon, Saber, Gator.  У нас дешево. Мы осуществляем доставку во все города Украины.

    Как заменить цепь бензопилы

    Интересно, как заменить цепь бензопилы? В зависимости от того, какая у вас марка и модель, будет зависеть от того, как пойдет процесс. Но есть несколько основных рекомендаций, которым следует следовать при замене лезвия бензопилы, и я помогу вам их пройти! Эти шаги помогут вам заменить цепь бензопилы.

    Хотя замена лезвия бензопилы может занять пять минут, вы можете обнаружить, что первые несколько раз может быть более медленным процессом. Как только вы изучите и создадите систему, замена цепи бензопилы станет простой задачей.Если вам все же нужно купить новую цепь, ознакомьтесь с нашим отборщиком для цепной пилы , .

    Шаг 1 Снимите шину и цепь с бензопилы

    Первым делом снимите боковую пластину, чтобы можно было снять шину и цепь. Как правило, у бензопилы есть две или более гайки, удерживающие вашу пластину на месте.

    Используйте гаечный ключ для откручивания гаек, чтобы можно было легко получить доступ к пластине для доступа к цепи.

    Вы обнаружите, что некоторых марок бензопил имеет разрыв, который прикреплен к боковой пластине. Если у вашей бензопилы он есть, разблокируйте тормоз, прежде чем пытаться снять пластину. Если вы пропустите этот шаг, переустановка может оказаться затруднительной или невозможной.

    Шаг 2 Ослабьте цепь

    Как только вы сделаете свой первый шаг, вам нужно будет ослабить лезвие, чтобы вы могли снять его с бензопилы. Вы можете сделать это, оторвав носок пилы от бензопилы. Это освободит лезвие от натяжителя. Убедитесь, что вы принимаете меры предосторожности, чтобы избежать ненужных порезов или повреждения бензопилы. Для получения дополнительных инструкций по безопасности ознакомьтесь с программой обучения бензопиле Флоридской ассоциации трейлеров.

    Если на вашей бензопиле скопились опилки, обязательно очистите их перед тем, как пойти и надеть новое лезвие на бензопилу.

    Шаг 3 Снимите лезвие

    После того, как вы успешно освободите натяжитель, вы можете снять полотно бензопилы.

    Шаг 4 Ослабление натяжного винта

    Найдите натяжной винт, который должен находиться внутри направляющей шины. Возможно, вам придется удалить немного опилок. Здесь вы хотите ослабить ее, чтобы надевать новую цепь было удобнее, и она не была такой тугой.Если вы пропустите этот шаг, вам будет сложно установить новое полотно на пилу.

    Шаг 5 Замените лезвие новым или заточенным

    Теперь вы готовы заправить новую цепь или только что заточенную цепь. Начните с того, что оберните цепь вокруг барабана сцепления (убедившись, что звенья подачи напитков надежно входят в зацепление со звездочкой). Затем продвигайтесь к носу (переднему кончику) бензопилы.

    На этом этапе вы хотите убедиться, что ваша цепь выровнена правильно, и вы работаете над увеличением натяжения, когда вы начинаете ставить свою цепь на место.Используйте регулировочный штифт пилы, когда натягиваете цепь, обматывая ее вокруг своей шины.

    Шаг 6 Установите боковую планку на место

    Как только вы полностью наденете лезвие, пора снова установить боковую пластину. Вверните гайки, не затягивая их слишком сильно, чтобы цепь могла двигаться, пока вы работаете над регулировкой.

    Теперь вы хотите поработать над натяжкой цепи с помощью натяжного винта, который вы ослабили ранее. Как только вы закончите, вы готовы приступить к резке!

    Общие вопросы о цепях для бензопил

    Насколько рыхлой должна быть цепь бензопилы?

    Вы хотите, чтобы ваша цепь немного болталась на направляющей шине, чтобы было немного прогибаться.Вы должны убедиться, что во время использования бензопилы лезвие достаточно натянуто, чтобы можно было легко потянуть за ведущие звенья для быстрого перемещения цепи.

    Почему моя бензопила продолжает бросать цепь?

    Чаще всего цепная пила отбрасывает цепь из-за изношенной ведущей звездочки. Звездочка – это то, что вы обнаружите, приводя в движение лезвия цепи, которая проходит вокруг вашей шины. Когда звездочки со временем сильно изнашиваются, вы обнаружите, что они не могут тянуть цепь правильно, и именно поэтому вы видите, что ваша цепь срывается.

    Можете ли вы перетянуть цепь бензопилы?

    Да, вы можете перетянуть цепь бензопилы. Это может быть опасно, так как слишком туго натянуто, может привести к разрыву цепи с бензопилы. Лучше всего натянуть цепь по часовой стрелке, а ослабить – против часовой стрелки.

    Где натяжной винт на бензопиле?

    В зависимости от марки вашей бензопилы он может незначительно отличаться. Вы обнаружите, что ваши натяжные винты находятся либо сбоку на корпусе бензопилы, либо спереди.Чтобы затянуть или ослабить, вы слегка приподнимите носок шины и поверните винты цепи по часовой стрелке, чтобы затянуть.

    Я надеюсь, что это руководство поможет вам узнать, как легко заменить цепь бензопилы, когда это необходимо для вашей пилы!

    Полный обзор текущих моделей бензопил , включая цены, руководства и лучшие бренды, см. В нашем руководстве для бензопил Ultimate .

    Скорость, глубина резания и физическое воздействие на резание пильной цепи :: BioResources

    Отто, А.и Пармиджани Дж. (2015). «Скорость, глубина резания и физическое влияние на резание пильной цепи», BioRes . 10 (4), 7273-7291
    Abstract

    Для более эффективных конструкций бензопил необходимо лучшее понимание механики резки цепной пилой. Влияние изменения ключевых параметров, таких как влажность заготовки, плотность заготовки, скорость резания и глубина резания, хотя и установлено для других типов резания, в значительной степени не исследовано и / или неопубликовано для пильных цепей.Это исследование помогает заполнить этот пробел путем экспериментов и анализа. Эксперименты проводились с использованием специально изготовленного устройства для испытания цепной пилы для измерения соответствующих сил в диапазоне содержания влаги в заготовке, плотности заготовки, скорости резания и глубины резания. Анализ состоял из подгонки моделей линейной регрессии к экспериментальным данным, выявления тенденций и изучения оптимальных условий резания. Результаты показали, что во всем диапазоне значений, включенных в исследование, влажность и плотность заготовки оказывали влияние, которое зависело от глубины резания. Скорость резания имела небольшое влияние, а глубина резания имела большое влияние. Все тренды хорошо сочетаются с линейными моделями; однако для глубины резания требовалась одна линейная подгонка для средних и малых значений и вторая подгонка для средних и больших значений. Было обнаружено, что максимальная эффективность достигается при глубине резания, равной переходному значению между посадками. Эти результаты обеспечивают основные взаимосвязи, которые могут привести к более эффективному и действенному использованию и проектированию бензопил.


    Загрузить PDF
    Полная статья

    Влияние скорости, глубины резания и физических свойств на резание цепной пилы

    Эндрю Отто и Джон Пармиджани *

    Для более эффективных конструкций бензопил необходимо лучшее понимание механики резки цепной пилой.Влияние изменения ключевых параметров, таких как влажность заготовки, плотность заготовки, скорость резания и глубина резания, хотя и установлено для других типов резания, в значительной степени не исследовано и / или неопубликовано для пильных цепей. Это исследование помогает заполнить этот пробел путем экспериментов и анализа. Эксперименты проводились с использованием специально изготовленного устройства для испытания цепной пилы для измерения соответствующих сил в диапазоне содержания влаги в заготовке, плотности заготовки, скорости резания и глубины резания.Анализ состоял из подгонки моделей линейной регрессии к экспериментальным данным, выявления тенденций и изучения оптимальных условий резания. Результаты показали, что во всем диапазоне значений, включенных в исследование, влажность и плотность заготовки оказывали влияние, которое зависело от глубины резания. Скорость резания имела небольшое влияние, а глубина резания имела большое влияние. Все тренды хорошо сочетаются с линейными моделями; однако для глубины резания требовалась одна линейная подгонка для средних и малых значений и вторая подгонка для средних и больших значений.Было обнаружено, что максимальная эффективность достигается при глубине резания, равной переходному значению между посадками. Эти результаты обеспечивают основные взаимосвязи, которые могут привести к более эффективному и действенному использованию и проектированию бензопил.

    Ключевые слова: бензопила; Пильная цепь; Силы резания; Эффективность резки; Линейная регрессия

    Контактная информация: Департамент машиностроения, промышленности и производства, Университет штата Орегон, 204 Rogers Hall, Corvallis, OR 97331 USA; * Автор, ответственный за переписку: parmigjo @ engr.orst.edu

    НОМЕНКЛАТУРА

    F Величина силы [Н]

    F C Сила резания [Н]

    F CH Усилие цепи [Н]

    F F Сила подачи [Н]

    F T Натяжение цепи [Н]

    k Предел текучести при сдвиге [Н / м 2 ]

    L Длина реза [мм]

    MC Влажность детали [%]

    n ​​ Число зубьев ведущей звездочки

    P Шаг пильной цепи [мм]

    Q Функция коэффициентов трения и геометрии инструмента [безразмерный]

    R Удельная работа отделения поверхности [Дж / м 2 ]

    S Расстояние между зубьями пильной цепи

    T M Крутящий момент ведущей звездочки [Н · м]

    V C Скорость резания [м / с]

    V F Скорость подачи [м / с]

    w Ширина пропила [м]

    β i Коэффициенты регрессионной модели [варьируются]

    δ Глубина резания [мм]

    δ DG Регулировка ограничителя глубины пильной цепи [мм]

    δ OL Перегрузка глубина резания [мм]

    По всему тексту символ с чертой сверху обозначает среднее значение, а символ с верхним индексом звездочки обозначает значение за вычетом его среднего значения ( i. е. )

    ВВЕДЕНИЕ

    При лесозаготовке, уборке после урагана, расчистке деревьев или ликвидации последствий лесных пожаров бензопила является обычным инструментом для рубки леса. Повышенная эффективность и результативность крайне важны как для профессиональных, так и для домашних пользователей. В частности, производители бензопил заинтересованы в повышении энергоэффективности аккумуляторных электрических цепных пил, чтобы максимизировать рабочие характеристики и срок службы благодаря относительно низкой удельной мощности батарей.Конструирование бензопилы для удовлетворения этих потребностей требует понимания механики резки бензопилой, что обычно требует экспериментов. Это усложняется вариациями физических свойств (, например, , плотность) деревянных заготовок, используемых при испытаниях. Двумя важными аспектами механики резания цепной пилы являются скорость цепи и глубина резания. Изменения скорости цепи и глубины резания могут повлиять на силы резания и, таким образом, повлиять на потребление энергии и эффективность. Существуют значительные опубликованные исследования о влиянии изменчивости образцов древесины, скорости резания и глубины пропила, но большинство исследований касалось ортогональной резки и распиловки жесткой фрезой ( i.е. , пиление, при котором отдельные зубья фрезы не перемещаются относительно друг друга, как в полотнах ленточных пил и дисковых пил, но не пильных цепях). Таким образом, существует значительный пробел в понимании этих эффектов при резании цепной пилой.

    Физические свойства заготовки играют большую роль при резке древесины. Древесина как натуральный материал отличается высокой степенью вариативности, что усложняет влияние свойств материала на резку. Исследования ортогонального резания и пиления жестким резцом показали, что силы резания увеличиваются с увеличением плотности и уменьшаются с увеличением содержания влаги до точки насыщения волокна (Kivimaa 1950; Franz 1958; Koch 1964).Однако сами по себе содержание влаги и плотность не являются адекватными предикторами силы резания. Ортогональная резка и распиловка жестким резцом разных пород с одинаковым содержанием влаги и плотностью обычно приводят к разным силам резания (Franz 1958; Koch 1964; Cristovao et al. 2012). Более поздние исследования использовали другие физические свойства для описания влияния обрабатываемой детали на силы резания. Naylor et al. (2012) успешно сформировала не зависящую от вида модель линейной регрессии сил резания для пиления жесткими резцами с использованием прочности материала и вязкости разрушения.Однако авторам не известно ни одной опубликованной работы, посвященной пильной цепи, в которой количественно оценивается влияние физических свойств на силы резания.

    Существует значительный объем исследований относительно влияния скорости резца при рубке леса. При ортогональном резании широко распространено мнение, что скорость резания практически не влияет на силы резания (Kivimaa 1950; Franz 1958; McKenzie 1961). Однако в области пиления жесткими фрезами Кох (1964) предлагает несколько эффектов, которые могут вызвать зависимость сил резания от скорости: ускорение стружки из пропила, разрушение древесины, зависящее от скорости деформации, и изменения во фрикционных свойствах. поведение инструмента и заготовки при различных скоростях.Также в области пиления жесткими резцами Orlowski et al. (2013) обнаружил, что ускорение стружки необходимо учитывать в характерно более высоких скоростях ленточной и циркулярной пил для точного прогнозирования требований к мощности, предполагая, что скорость резания влияет на силы резания на высоких скоростях. Что касается пильных цепей, Stacke (1989) разработал полностью динамическую модель траекторий движения фрез цепной пилы внутри пропила и проиллюстрировал влияние скорости и инерции цепи на процесс резки пильной цепи.Его результаты показывают, что импульс цепи способствует сглаживанию траектории движения фрезы, уменьшая силы резания и потребление энергии. Кроме того, Stacke показал, что более высокие скорости цепи увеличивают крутящий момент на свободно движущейся цепи из-за трения пильного полотна, снижая эффективность резки. Heinzelmann et al. (2011) также заявляет, что потери на трение в режущей системе бензопилы увеличиваются с увеличением скорости цепи, и поэтому утверждает, что для достижения разумного срока службы батареи для приложений с батарейным питанием требуется, чтобы цепь работала на более низких скоростях, чем те, которые типичны для бензопил. Однако это исследование не позволяет окончательно установить, что снижение скорости резания улучшит общую эффективность резания. Например, не проводились исследования, чтобы определить, приведут ли уменьшенные потери на трение, возникающие при низких скоростях резания, к общему повышению эффективности бензопилы, или они будут компенсированы неэффективностью черновой резки тихоходной пилы с низким импульсом. цепь. Авторы не нашли опубликованной литературы, определяющей оптимальную скорость резания для пильной цепи.

    Исследования влияния глубины резания существуют для ортогональной резки, распиловки жесткой фрезой и, в меньшей степени, для резки цепной пилы. Как для ортогональной резки, так и для пиления жесткой фрезой в типичных условиях эксплуатации ряд исследователей показали, что линейная зависимость между силой резания и глубиной резания хорошо работает (Kivimaa 1950; Franz 1958; McMillin and Lubkin 1959; McKenzie 1961; Koch 1964; Gronlund 1988; Bucar and Bucar 2002; Atkins 2009; Wyeth et al. 2009). Было обнаружено, что в нестандартных условиях распиловки жесткой фрезой, когда используется чрезмерная глубина резания, силы резания и потребление энергии возрастают нелинейным образом (Koch 1964). Это нелинейное поведение слабо коррелирует с эффектами транспортировки стружки и геометрии фрезы, но не имеет экспериментальных данных для подтверждения. Также в области распиловки жесткой фрезой Oehrli (1960) сообщил об оптимальном значении глубины пропила с точки зрения энергопотребления для дисковой пилы.Влияние глубины пропила для пильной цепи было проведено мало. Было обнаружено, что когда глубина пропила примерно равна глубиномеру, трение скольжения между пильной цепью и деревом значительно увеличивается (McKenzie 1955). Модели регрессии, основанные на экспериментальных данных, показали, что силы резания увеличиваются с увеличением глубины резания (Reynolds et al. 1970). Кроме того, было определено, что скорость резания резко возрастает при увеличении настройки ограничителя глубины (Coutermarsh 1989). Однако не было найдено никакой опубликованной литературы, которая определяла бы взаимосвязь между глубиной пропила и эффективностью резания для пильной цепи или для определения оптимальной глубины пропила.

    Работа, представленная в этой статье, рассматривает влияние содержания влаги в заготовке, плотности заготовки, скорости резания и глубины пропила на силы резания пильной цепи и эффективность резания пильной цепи. Для каждого обрезка измеряли влажность и плотность. Скорость резания и глубина пропила были указаны в диапазоне, подходящем для электрической цепной пилы с батарейным питанием.Силы резания измерялись с помощью испытательного прибора, сконструированного авторами специально для пильной цепи. Ключевые аспекты этой статьи включают эффективное моделирование влияния влажности, плотности заготовки, скорости резания и глубины резания на силы резания с использованием модели множественной линейной регрессии, с использованием этой модели для демонстрации тенденций в силах резания и эффективности резания, а также определение условий, соответствующих оптимальной эффективности резки.

    ЭКСПЕРИМЕНТАЛЬНАЯ ИНФОРМАЦИЯ

    Терминология

    Параметры резки, которые были измерены в этом исследовании, показаны на рис.1, схематическое изображение резки заготовки бензопилой. Сила резания ( F C ) и сила подачи ( F F ) являются составляющими силы реакции, действующей на заготовку в направлениях, параллельных направляющей шине и перпендикулярных направляющей шине, соответственно. Крутящий момент ( T M ) – это входной крутящий момент, прикладываемый к ведущей звездочке для приведения в движение пильной цепи, а – угловая скорость ведущей звездочки. Сила ( F T ) – это натяжение цепи без резания ( i.е. , цепь не контактирует с заготовкой). Скорость подачи ( V F ) – это скорость направляющей шины в прорезь (, т.е. , перпендикулярно направляющей шине для резов, выполняемых в этой работе).

    Рис. 1. Схема бензопилы, режущей заготовку, показывающая измеренные параметры резания, такие как крутящий момент и скорость привода, натяжение цепи, усилие и скорость подачи, а также сила резания

    Терминология цепной пилы проиллюстрирована на рис.2 для типичной пильной цепи, использованной в данном исследовании. Эта пильная цепь состоит из трех типов звеньев, соединенных заклепками: приводных звеньев, режущих звеньев и стяжных лент. Приводные звенья входят в зацепление с ведущей звездочкой для приведения цепи в движение, а также проходят через выемку в направляющей шине, чтобы ограничить движение пильной цепи по периферии направляющей шины. Режущие звенья состоят из режущего зуба и ограничителя глубины. Зубцы фрезы изгибаются над корпусом звена фрезы и меняют ориентацию между зубьями, направленными влево и вправо.Зубья фрезы выполняют фактическую резку, удаляя стружку с обрабатываемой детали. Ограничитель глубины ограничивает толщину стружки. Хомуты соединяют приводные звенья и звенья резака. Расстояние между верхом ограничителя глубины и острой кромкой зуба фрезы является настройкой ограничителя глубины ( δ DG ). Расстояние между зубьями ( S ) определяется как количество заклепок между режущими зубьями одинаковой ориентации и равно восьми для стандартной последовательности.Шаг цепи ( P ) определяется как половина расстояния между концом режущего звена и соответствующим концом соседней стяжной ленты.

    Рис. 2. Терминология пильной цепи

    Параметры, определенные выше, были использованы для расчета трех величин, перечисленных в таблице 1. Цепная сила ( F CH ), заданная уравнением. 1 – натяжение режущей цепи (, т.е. , сила, прикладываемая к цепи ведущей звездочкой во время резки).Его можно рассчитать по крутящему моменту ведущей звездочки, шагу цепи и количеству зубьев звездочки ( n ​​). Скорость резания ( V C ), определяемая уравнением. 2 – это скорость движущейся пильной цепи, которую можно рассчитать по угловой скорости звездочки, шагу цепи и количеству зубьев на звездочке. Глубина резания ( δ ), определяемая уравнением. 3, представляет собой среднюю толщину стружки, удаляемой отдельным зубом фрезы, и ее можно рассчитать по скорости цепи, скорости подачи, шагу цепи и расстоянию между зубьями.Обратите внимание, что ограничитель глубины пильной цепи действует только для ограничения глубины пропила, превышающей настройку ограничителя глубины, и не определяет независимо глубину пропила.

    Таблица 1. Расчетные параметры резания, уравнения с 1 по 3

    Испытательное оборудование

    Для этого исследования было разработано и построено испытательное устройство. Аппарат состоит из четырех компонентов: силовой головки, системы перемещения, системы удержания заготовки и системы сбора данных.Три механических компонента показаны на рис. 3.

    Силовая головка, показанная на рис. 4, приводит в движение пильную цепь и измеряет несколько параметров испытаний. Использовался электродвигатель переменного тока мощностью 1,5 кВт, что соответствует мощности, обычно доступной для небольших пил с бензиновым и электрическим аккумулятором. Двигатель способен развивать скорость до 7000 об / мин и управляется частотно-регулируемым приводом.

    Рис. 3. Механические компоненты испытательной установки пильной цепи

    Направляющая шина установлена ​​на линейных подшипниках, движению которых препятствует датчик нагрузки (диапазон измерения 670 Н), который измеряет натяжение цепи.Могут использоваться стандартные коммерческие направляющие шины и цепи. Смазочное масло для пильной цепи подается так же, как и в обычной коммерческой бензопиле, через отверстие на направляющей шине. Натяжение цепи регулируется с помощью винтовой системы, типичной для типичных коммерческих бензопил. Встроенный датчик крутящего момента (диапазон измерения 20 Н · м) с оптическим датчиком положения, расположенный между двигателем и ведущей звездочкой, измеряет входной крутящий момент и угловую скорость ведущей звездочки.

    Фиг.4. Аппарат испытательный, силовая головка

    Система удержания заготовки, показанная на рис. 5, удерживает заготовку и измеряет силу резания и усилие подачи. Для удержания заготовки используются тиски сверлильного станка. Усилие резания измеряется с помощью линейной системы подшипников, напротив которой находится датчик нагрузки с S-образной балкой (диапазон измерения 1300 Н), аналогично системе измерения натяжения цепи на силовой головке. Усилие подачи измеряется с помощью поворотного механизма и датчика нагрузки с S-образной балкой (диапазон измерения 450 Н).

    Фиг.5. Система удержания работы испытательного аппарата

    Система перемещения состоит из двух идентичных подвижных столов линейного перемещения. Эти столы перемещаются вертикально и горизонтально относительно стержня и в плоскости стержня и имеют максимальную линейную скорость 83 мм / с. Они приводятся в движение серводвигателем мощностью 400 Вт. Вертикальный выдвижной стол обеспечивает монтажную поверхность для силовой головки. Инкрементальный оптический энкодер используется для управления с обратной связью и измерения скорости подачи. Горизонтальная ось представляет собой монтажную поверхность для системы крепления заготовки.

    Система сбора данных записывает все измерения и сохраняет результат на диск после каждого разреза. Управление машиной и сбор данных осуществляются с помощью программируемого контроллера автоматизации Compact RIO от National Instruments (США). Форсированные каналы дискретизируются с частотой 2 кГц и фильтруются с использованием 200-точечного фильтра скользящего среднего. Персональный компьютер с LabVIEW (National Instruments) обеспечивает пользовательский интерфейс для машины.

    Материалы

    Заготовки для всех испытаний были получены из размерной древесины пихты Дугласа.Каждая древесина имела прямоугольное поперечное сечение (90 мм на 140 мм), длину 3,0 м и была куплена у местного поставщика. Были использованы четыре бруса, обозначенные от A до D на рис. 6, и каждая была разрезана на четыре заготовки размером 0,75 м, размер которых соответствовал защитному ограждению испытательного устройства.

    Рис. 6. Ориентация зерен четырех пиломатериалов (A – D), использованных при испытании

    Каждая древесина имела примерно одинаковую ориентацию волокон с вертикальными кольцами роста, так что разрезы делались перпендикулярно кольцам, таким образом проходя через равные количества ранней и поздней древесины.Во время испытаний разрезы на каждой заготовке размером 0,75 м были разделены на 25 мм, что давало в общей сложности 20 обрезков на заготовку. Сразу после обрезки каждый обрезок был промаркирован идентификационным номером с целью визуального осмотра и отслеживания появления сучков.

    Процедура испытаний

    Каждое использование испытательного устройства для завершения вырезания и сбора данных происходило по одной и той же процедуре. Сначала на силовую головку установили направляющую шину и пильную цепь. Далее заготовку сориентировали, как показано на рис.6 и закреплен в тисках системы удержания заготовки так, чтобы разрез происходил в желаемом месте. Затем скорость вращения ведущей звездочки и скорость подачи, определяемые по желаемой глубине резания и скорости цепи с использованием формул. 2 и 3, были установлены. Смазочное масло для цепей наносили с желаемой скоростью. Затем определяли натяжение цепи без резания путем вычисления среднего за 2-секундный период времени измеренного натяжения цепи при свободном движении цепи (, т. Е. , приводимое в движение ведущей звездочкой, вращающейся с заданной скоростью вращения, и без контакт с заготовкой).При необходимости регулировку натяжения цепи производили с помощью регулировочного винта на силовой головке. Измеряли вес заготовки. Затем устанавливали желаемую скорость подачи и выполняли резку. После резки машина вернулась в исходное положение, и данные были сохранены для последующей обработки. Содержание влаги измеряли сразу после каждого разреза с помощью влагомера Delmhorst J-2000, вручную вставляя зонд измерителя в центр поперечного сечения разреза заготовки.Плотность заготовки, соответствующую пропилу, рассчитывали путем деления массы обрезка на его объем. Массу измеряли с использованием граммовой шкалы. Объем измеряли с помощью цифровых штангенциркулей.

    Обработка данных

    Перед анализом было выполнено несколько этапов обработки данных. Шум был удален из данных о силе резания с помощью 200-точечного (0,1-секундного) фильтра скользящего среднего. Влияние веса заготовки было удалено из силы подачи путем вычитания веса заготовки из силы подачи, измеренной во время резки.Увеличение измеряемых сил из-за узлов или других дефектов в заготовке решалось с использованием модального значения силы, а не среднего значения. Более конкретно, во время пропила в бездефектной древесине силы остаются примерно постоянными во время резания, и простое среднее значение может точно характеризовать силы резания. Однако, когда в заготовке встречается сучок или сильно деформированное зерно, величина силы увеличивается, часто значительно. Этот эффект проиллюстрирован на рис. 7 с репрезентативными данными для силы цепи, силы резания и усилия подачи.

    Поскольку целью было изучение распиловки древесины без включения сучков и других дефектов в качестве дополнительных переменных, этот эффект необходимо было рассмотреть. Простое среднее значение не подходит, потому что оно по своей сути приводит к величине силы выше бездефектных значений. Альтернативный использованный метод заключался в вычислении наиболее часто встречающихся величин силы (модальное значение). Этот подход проиллюстрирован на рис. 8 и состоял из определения 15 равноотстоящих интервалов, охватывающих минимальные и максимальные мгновенные значения силы, возникающие во время периода резания.Средняя точка интервала, содержащего наибольшее количество точек данных, определяется как значение характеристической силы для этого разреза. Все значения силы были рассчитаны с использованием этого метода, и все разрезы, независимо от того, встречались они с узлами или нет, были включены в последующий анализ данных.

    Рис. 7. Пример значений силы как функции времени для одиночного врезания (а) в заготовке без сучков или других дефектов и (б) в заготовке с узлом

    Фиг.8. Гистограммы, соответствующие данным на рис. 7, величин силы резания, показывающие количество образцов (, т. Е. точек данных, измеренных во время одного реза) в каждом из 15 равноотстоящих интервалов для (а) заготовки. без узлов или дефектов и (б) заготовка с узлом. Обозначенная величина силы определяется как значение характеристической силы для разреза.

    Анализ данных

    В качестве основного метода анализа данных использовалась множественная линейная регрессия.Выбранными переменными отклика были усилие цепи, усилие резания и усилие подачи. Для каждой переменной отклика использовались четыре прогнозных переменных: контролируемые (заданные) переменные скорости цепи и глубины резания и неконтролируемые (измеренные) переменные содержания влаги и плотности заготовки. Для каждой из трех переменных отклика все основные эффекты однофакторной переменной-предиктора и эффекты взаимодействия двухфакторной переменной-предиктора рассматривались как возможные значимые.Предполагалось, что трехфакторные и более высокие эффекты взаимодействия пренебрежимо малы и не учитывались.

    РЕЗУЛЬТАТЫ И ОБСУЖДЕНИЕ

    Собранные данные и модель регрессии

    Испытания состояли из повторных резов при различных скоростях цепи и глубине резания. В частности, были указаны четыре скорости цепи (3,81, 5,72, 7,62 и 9,52 м / с) и семь значений глубины резания (0,05, 0,15, 0,25, 0,35, 0,45, 0,55 и 0,65 мм). Каждая комбинация скорости цепи и глубины резания была повторена восемь раз, всего 224 прохода.Для всех обрезков измеряли влажность и плотность заготовки. Два повтора были сделаны в пределах каждого из четырех 3,0-метровых бревен (A, B, C и D), и прогоны были распределены случайным образом для уменьшения систематической ошибки. Для всех разрезов натяжение цепи поддерживалось постоянным на уровне 89 Н (± 5 Н). Смазочное масло для цепи применялось со скоростью 5 мл / мин, как рекомендовано производителем. Используемая цепь имела шаг 9,525 мм (3/8 дюйма), стандартную последовательность и настройку ограничителя глубины 0,635 мм. Использовалась шестигранная прямозубая звездочка. Все цепи, шины и звездочки, использованные для испытаний, были в новом, нестандартном состоянии.Цепь была заменена в середине испытания, чтобы ограничить влияние затупления на данные о силе резания.

    Перед определением коэффициентов для регрессионных моделей собранные данные были проанализированы. Среднее и стандартное отклонение содержания влаги ( MC ) и плотности () приведены в таблице 2. В целом содержание влаги варьировалось от 12,0% до 24,8%, а плотность – от 500 кг / м 3 до 695 кг / м 3 . Большее стандартное отклонение плотности древесины в заготовке C объясняется более частым возникновением сучков по сравнению с тремя другими заготовками.

    Таблица 2. Измеренные влагосодержание и плотность

    Усилие цепи, усилие резания и усилие подачи для каждого из 224 выполненных проходов показано как по сравнению с глубиной резания на рис. 9. Эти данные показывают, что соотношение между усилием цепи и глубиной резания было лучше всего описывается двумя линейными областями, одна простирается от небольшой глубины резания до глубины резания приблизительно 0,45 мм, а вторая простирается от 0,45 мм до большой глубины резания. Увеличение разброса сил резания при большей глубине резания, как показано на рис.9, можно объяснить повышенным влиянием влажности и плотности на силы резания при более высокой глубине резания, а также сниженной способностью поддерживать скорость резания вблизи предельной мощности станка, что приводит к снижению способности поддерживать постоянную глубину резания. за один проход. Анализ силы по сравнению с содержанием влаги , силы по сравнению с плотностью и силы по сравнению со скоростью резания не показал аналогичного билинейного поведения (, т. Е. , простая линейная подгонка была достаточной для всех параметров, кроме глубины резания) .Подобное увеличение скорости изменения силы при большой глубине резания наблюдалось Маккензи (1955) для резки цепной пилой и может быть выведено из работы Коха (1964) для пиления с жесткой фрезой. Однако использование билинейного подхода – новый метод моделирования этого явления.

    Рис. 9. Измеренное усилие цепи, усилие резания и усилие подачи в сравнении с глубиной резания , показывающие две линейные области

    С учетом билинейного поведения зависимости силы от глубины резания были рассчитаны уравнения регрессии для силы цепи, силы резания и силы подачи.Для каждой из трех сил были включены те же восемь членов: постоянный член, члены основного воздействия для содержания влаги, плотности и скорости резания, два члена основного воздействия для глубины резания (второе включает билинейный отклик), термин взаимодействия для влажности и глубины резания, а также термин взаимодействия для плотности и глубины резания. Члены высшего порядка и другие взаимодействия не были признаны значимыми на основании их t-статистики с регрессиями, содержащими эти дополнительные члены.Основные условия воздействия и условия взаимодействия были сосредоточены на средних значениях. Таким образом, общий вид регрессионной модели:

    Коэффициенты β и – это коэффициенты регрессионной модели, черта за чертой указывает средние значения (, например, – среднее значение глубины резания для всех 224 разрезов исследования), верхние индексы звездочки относятся к указанная величина за вычетом ее среднего значения (, например, ,), и, называемая глубиной резания при перегрузке, является глубиной резания, соответствующей переходу в билинейной силовой реакции.Его значение было рассчитано таким образом, чтобы обеспечить наилучшее соответствие для всех трех сил. Увеличение силы на большой глубине резания обеспечивается выражением в скобках Маколея.

    Коэффициенты регрессионной модели, средние значения, глубина резания при перегрузке и параметры подгонки приведены в таблице 3. Регрессионная модель обеспечила отличные подгонки для каждой из трех сил. Все значения R 2 были выше 0,9, что указывает на то, что модели регрессии очень хорошо улавливают дисперсию данных. F-статистика для каждой модели была намного выше критического значения, необходимого для значимости ( F 7,216 ,.01 = 2,707), а также проходит правило «4 к 1», согласно которому значение F должно быть как минимум в 4 раза больше критического значения (Ryan 2009).

    Таблица 3. Коэффициенты регрессии , параметры и соответствие данным

    Несколько важных тенденций в данных могут быть идентифицированы при рассмотрении коэффициентов регрессии. Знаки каждого коэффициента и приблизительные величины каждого коэффициента были одинаковыми для каждой из трех переменных отклика (сил).Это указывает на то, что общий ответ каждой из трех сил на изменения в переменных-предикторах был одинаковым. В частности, коэффициенты для основных эффектов содержания влаги и скорости резания были отрицательными, что указывало на то, что силы имели тенденцию уменьшаться с увеличением содержания влаги и скорости резания. Однако коэффициент для основных эффектов плотности и глубины резания был положительным, что указывало на обратное (силы имеют тенденцию увеличиваться с увеличением плотности и глубины резания).

    Влияние переменных-предикторов на силы реагирования

    Чтобы продемонстрировать относительные и взаимодействующие эффекты переменных-предикторов на переменные отклика, были определены три случая для использования с регрессионной моделью и обозначены как средней силы , высокой силы и низкой силы . Каждый из трех случаев применялся к каждой из четырех переменных-предикторов, по одной за раз. Применение случая средней силы к переменной-предиктору состояло в ее изменении от низкого значения до высокого значения и удержании остальных трех переменных-предикторов постоянными на их среднем значении.Когда содержание влаги было изменяющейся переменной-предиктором, оно варьировалось от низкого значения среднего минус одно стандартное отклонение до высокого значения среднего плюс одно стандартное отклонение. Когда плотность была изменяющейся переменной-предиктором, ее диапазон был аналогичным с низким значением среднего минус одно стандартное отклонение и высоким значением среднего плюс одно стандартное отклонение. Скорость резания, будучи контролируемой переменной, варьировалась по-разному с низким значением номинального минимального значения, включенного в исследование (3.81 м / с) и высокое значение максимального значения, включенного в исследование (9,525 м / с). Глубина резания изменялась аналогичным образом от минимального номинального значения (0,05 мм) до максимального номинального значения (0,65 мм).

    Второй случай, случай высокой силы, также состоял из изменения одной из переменных-предикторов между одинаковыми низкими и высокими значениями и сохранения неизменными трех других переменных-предикторов. Однако вместо того, чтобы оставаться постоянными на их средних значениях, они оставались постоянными на их низком или высоком значении, в зависимости от того, что увеличивало значение переменной отклика выше среднего значения силы. Например, когда содержание влаги было изменяющейся прогностической переменной, оно изменялось от низкого до высокого значения, плотность оставалась постоянной на высоком уровне, скорость резания – постоянной при низком значении, а глубина резания – при высоком. ценить.

    Третий случай, случай малой силы, снова состоял в изменении одной из переменных-предикторов между одинаковыми низкими и высокими значениями и сохранении постоянных трех других переменных-предикторов. Однако они оставались постоянными на значениях, которые уменьшали бы переменные отклика.Возвращаясь к примеру с содержанием влаги, плотность будет поддерживаться постоянной на ее низком значении, скорость резания – на высоком значении, а глубина резания – на низком значении. Подводя итог, можно сказать, что каждый случай состоит из изменения одной прогнозирующей переменной, в то время как другие сохраняют свое среднее значение (случай средней силы), значение максимальной силы (случай высокой силы) или значение минимальной силы (случай низкой силы).

    Результаты для всех трех случаев представлены в таблице 4. Для каждого случая и комбинации переменных были рассчитаны три параметра: среднее значение силы (, величина силы, соответствующая среднему значению изменяющейся переменной-предиктора), наклон силы (, изменение величины силы на единицу изменения в изменяющаяся предикторная переменная) и изменение силы (изменение величины силы по отношению к изменяющейся предикторной переменной, деленное на величину силы, вычисленную при низком значении изменяющейся предикторной переменной и выраженную в процентах).

    Таблица 4. Эффект изменения переменной предиктора

    Из данных таблицы 4 можно выделить несколько тенденций. Для всех случаев и переменных реакции сила цепи имеет наибольшую величину, а усилие подачи наименьшее, как показано параметром средней силы. Например, рассмотрим случай с высокой влажностью. По вертикали сила цепи показала наибольшую величину 204,4 Н, силу резания 171,4 Н и наименьшую силу подачи 103. 8 Н. Эффекты взаимодействия проявлялись в изменении величины параметра «сила-наклон». Например, рассмотрим скорость резания. При чтении по горизонтали по таблице параметр силы-наклона имеет те же значения -0,62 для силы цепи, -0,65 для силы резания и -0,33 для силы подачи для случаев высокого, среднего и низкого усилия. что указывает на отсутствие взаимодействия. Кроме того, величина параметра наклона была небольшой для всех сил и случаев, что указывает на то, что в целом скорость резания имела небольшое влияние на переменные отклика по сравнению с другими переменными-предикторами в модели.Взаимодействие влагосодержание-глубина резания и взаимодействие плотности-глубины резания были очевидны по изменяющимся значениям параметра наклона силы. На рисунке 10 эти взаимодействия графически показаны через различные наклоны линии тренда регрессии для случаев высокой, средней и низкой силы цепной силы. Если бы не было взаимодействия, наклон не изменился бы с каждым случаем силы. Аналогичные тенденции наблюдались для силы резания и усилия подачи. Параметр изменения силы показал, что, хотя наклон силы стал небольшим в условиях низкого усилия, изменение силы относительно его величины может быть большим.

    Особый интерес представляет взаимодействие влагосодержания и глубины резания. Когда влажность является изменяющейся переменной-предиктором (, т.е. , строки таблицы 4 обозначены MC), эффект взаимодействия влагосодержание-глубина резания демонстрируется параметром крутизны силы. Для всех трех сил этот параметр имел наибольшее значение в случае большой силы. Случай с высоким усилием соответствует максимальной глубине резания. Таким образом, влагосодержание оказывает наибольшее влияние на три силы при большой глубине резания.По мере того, как корпус менялся с высокого усилия на среднее усилие на низкое усилие, глубина резания уменьшалась. Взаимодействие влагосодержания и глубины резания привело к тому, что параметр наклона силы уменьшился по величине и стал все более положительным и фактически стал положительным в случае низкого усилия для силы цепи (0,20) и силы подачи (0,36). Таким образом, для всех значений глубины резания, кроме наименьших, все три силы уменьшались с увеличением содержания влаги, причем наибольший эффект проявлялся при большой глубине резания (случай с высокими усилиями).Однако на малых глубинах резания тенденция изменилась, и усилие цепи и усилие подачи увеличились с увеличением содержания влаги. Эта тенденция показана графически на рис. 10 (а), где наклон линии тренда регрессии изменяется с отрицательного в случае большой силы до слегка положительной в случае низкой силы.

    Рис. 10. Взаимодействие содержания влаги (а) и плотности (б) с глубиной резания при воздействии величины силы цепи для трех случаев силы.

    Эта тенденция в величине эффектов с глубиной резания была основана на предшествующей работе.Модель силы резания, разработанная Аткинсом (2009), обеспечивает теоретическое обоснование существования взаимодействий, при которых физические свойства имеют меньшее влияние на силы резания при малых глубинах резания. Модель, предложенная Аткинсом, следующая:

    .

    (4)

    , где k – предел текучести при сдвиге, w – ширина пропила, γ – деформация текучести при сдвиге вдоль основной полосы сдвига, Q – это функция коэффициентов трения и геометрии инструмента, а R – удельная работа отделения поверхности.Параметры модели, зависящие от материала: k и R . Как видно, первый член в скобках при δ контролировался свойствами материала. Поскольку содержание влаги и плотность можно соотнести с механическими свойствами (Kretschmann 2010), первый член в модели резки Аткинса улавливается условиями взаимодействия регрессионной модели. Кроме того, Чучала и др. . (2014) предоставляют экспериментальные данные, ясно показывающие, что для объяснения изменений сил резания из-за плотности на двух разных уровнях глубины резания требуются разные наклоны линий тренда.Эти результаты подтверждают включение и значимость взаимосвязи между физическими свойствами и глубиной резания в существующей модели линейной регрессии.

    Глубина резания оказала значительное влияние на все переменные отклика. Из-за взаимодействия плотности и глубины резания наибольшее изменение наклона силы произошло в случае большой силы; однако, в отличие от влияния влажности, этот эффект всегда был положительным. То есть во всех случаях повышенная плотность приводила к увеличению силы резания с наибольшим эффектом при большой глубине резания.В диапазоне значений предикторов, включенных в исследование, глубина резания оказывала наибольшее влияние на силы. Относительные эффекты, как правило, были наибольшими для случая малой силы, но в целом были очень большими. Последовательное увеличение глубины резания и значительное увеличение всех усилий.

    Эффективность резания

    Эффективность резания – это величина резания, выполненная за счет вложенной единицы энергии. Это полезный показатель, поскольку он учитывает энергетические потери, не зависящие от времени.Высокий КПД соответствует большому объему резки при небольшом вложении энергии, а низкий КПД – обратному. Обозначается η , эффективность резания может быть рассчитана как,

    (5)

    , где V F , F CH и V C определены ранее, а L – длина реза (здесь длина реза равна 90 мм. ширина заготовок). Эквивалентно заменяя

    , эффективность резки также можно рассчитать как:

    (6)

    Сила цепи, а не сила резания, используется при расчете эффективности резания, поэтому учитываются потери в приводной передаче.На рисунке 11 показаны линии тренда эффективности резания, силы цепи, силы резания и силы подачи в зависимости от глубины резания, рассчитанные с использованием регрессионной модели. Чтобы уловить влияние других переменных-предикторов в регрессионной модели, эффективность резания показана как диапазон значений из условия высокой силы (нижняя сплошная линия), условия средней силы (пунктирная линия) и условия низкой силы ( верхняя сплошная линия). Усилие цепи, усилие резания и усилие подачи рассчитываются в условиях среднего усилия.Эффективность резания достигает максимального значения при глубине резания, равной значению перегрузки.

    Рис. 11. График силы резания и эффективности резания в зависимости от глубины резания с указанием точки перегрузки и настройки ограничителя глубины

    Учитывая важность значения перегрузки глубины резания, стоит рассмотреть, что вызывает это и соответствующее поведение билинейной силы. Возможные причины – установка ограничителя глубины и эффект удаления стружки.Из-за вращения звена во время резки (Stacke, 1989) ограничитель глубины может вдавливаться в дно пропила при значениях глубины пропила, меньших, чем фактическая установка ограничителя глубины цепи. Вдавливание ограничителя глубины в нижнюю часть пропила приводит к увеличению сил резания как за счет вдавливания (сила подачи), так и за счет трения (сила резания и сила цепи). Кроме того, удаление стружки может быть одной из причин из-за увеличения размера стружки с увеличением глубины резания и ограниченного объема пропила. Когда доступный объем становится переполненным, силы могут увеличиваться с большей скоростью, вызывая билинейное поведение.

    Полезная будущая работа может состоять в расширении диапазона предикторов, включенных в исследование. Диапазон содержания влаги и плотности, включенных в исследование, зависел от вариации выбранных размерных пород древесины Дугласа. Хотя этого изменения было достаточно, чтобы показать значимые тенденции, получение образцов с более широким диапазоном содержания влаги и плотности, вероятно, даст интересные результаты. Включение более высоких скоростей резания, как обсуждалось ранее, позволило бы исследовать возможное оптимальное значение эффективности при высоких скоростях.Глубина резания может быть дополнительно исследована путем изменения настройки ограничителя глубины и геометрии зубьев фрезы для исследования причин явления глубины резания при перегрузке.

    ВЫВОДЫ

    1. Изменение скорости увеличения сил резания с глубиной резания может быть точно представлено билинейной моделью.
    2. Оптимум для эффективности резания пильной цепи существует, и он возникает при глубине пропила, равной недавно названному значению перегрузки.
    3. За счет включения влажности и плотности заготовки можно создать точную регрессионную модель для прогнозирования сил резания цепной пилы, которая учитывает присущую неоднородность механическим свойствам древесины.
    4. Используя эту модель, можно определить тенденции и взаимодействия. Было показано, что эти тенденции и взаимодействия, представленные впервые для пильных цепей, согласуются с предыдущими работами по другим типам резки.
    5. Было обнаружено, что в диапазоне содержания влаги в заготовке, измеренном в ходе исследования (от 12,0% до 24,8%), увеличение содержания влаги приводит к увеличению силы цепи, усилия резания и усилия подачи для всех значений глубины резания, кроме самой малой, с наибольший эффект достигается при большой глубине резания.При наименьшей глубине резания увеличение влажности приводило к увеличению силы цепи и усилия подачи.
    6. Плотность заготовки в измеренном диапазоне (от 500 кг / м 3 до 695 кг / м 3 ) постоянно вызывала увеличение всех сил, с наибольшим эффектом, наблюдаемым при большой глубине резания.
    7. Скорость резания, изменяющаяся от 3,81 м / с до 9,525 м / с, не оказывала большого влияния на какие-либо силы резания.
    8. Было обнаружено, что увеличение глубины резания приводит к значительному увеличению силы цепи, силы резания и усилия подачи.Было обнаружено, что это увеличение имеет билинейный характер, причем эффект глубины резания больше, чем заданная глубина резания, обозначенная как глубина резания при перегрузке. В целом, эти тенденции согласуются с предыдущими исследованиями в области ортогональной резки и распиловки жесткими резцами, описанными ранее в этой статье.
    9. Для типичной пильной цепи, направляющей шины и условий испытаний в данном исследовании оптимальная эффективность достигается при усилии подачи около 60 Н. Это примерно равно общему весу типичной бензопилы с батарейным питанием, обеспечивая удобные ориентиры для пользователей.
    10. Для производителей бензопил почти независимость сил резания от скорости резания означает, что достижение оптимальной эффективности резания в первую очередь зависит от способности двигателя обеспечивать достаточный крутящий момент, а не мощность. Конструкция бензопилы с оптимальной эффективностью продлевает срок службы батареи, что является важным фактором для аккумуляторных инструментов.

    ССЫЛКИ

    Аткинс, А. (2009). «Пила, долота и напильники», в: Наука и техника резки , Аткинс, А.(ред.), Баттерворт-Хайнеманн, Оксфорд. DOI: 10.1016 / B978-0-7506-8531-3.00007-9

    Bucar, B., и Bucar, D.G. (2002). «Влияние удельной силы резания и геометрии поперечного сечения стружки на силу резания в процессе круговой продольной распиловки», European Journal of Wood and Wood Products 60 (2), 146-151. DOI: 10.1007 / s00107-002-0281-5

    Чучала Д., Орловски К. А., Сандак А., Сандак Дж., Паулины Д. и Барански Дж. (2014). «Влияние происхождения и плотности древесины на силы резания при распиловке сосны обыкновенной», BioResources 9 (3), 5349-5361.DOI: 10.15376 / biores.9.3.5349-5361

    Кутермарш, Б.А. (1989). Факторы, влияющие на скорость резки льда цепной пилой , Инженерный корпус армии США, Исследовательская и инженерная лаборатория холодных регионов, Ганновер, Нью-Хэмпшир.

    Cristovao, L., Broman, O., Gronlund, A., Ekevad, M., and Sitoe, R. (2012). «Основные модели силы резания для двух пород тропической древесины», Древесное материаловедение и инженерия 7 (3), 143-149. DOI: 10.1080 / 17480272.2012.662996

    Франц, Н.С. (1958). Анализ процесса резки древесины , University of Michigan Press, Ann Arbor, MI.

    Гронлунд А. (1988). «Измерение и моделирование сил резания», Труды 9-го Международного семинара по обработке древесины , Лаборатория лесных продуктов Калифорнийского университета, Ричмонд, Калифорния, 342-350.

    Хайнцельманн, Г., Либхард, Г., Росскамп, Х. (2011). «Энергоэффективный привод для высокопроизводительной аккумуляторной цепной пилы», Труды 1-й Международной конференции по производству электроприводов. , Нюрнберг, Германия, 101-106.DOI: 10.1109 / EDPC.2011.6085558

    Кивимаа, Э. (1950). «Сила резания в деревообработке», VTT, Хельсинки.

    Кох, П. (1964). Процессы обработки древесины , Ronald Press Co., Нью-Йорк.

    Кречманн, Д. Э. (2010). «Механические свойства древесины» в: Справочник по древесине, Дерево как конструкционный материал , Лаборатория лесных товаров Министерства сельского хозяйства США, Мэдисон, Висконсин.

    McMillin, C.W., и Lubkin, J.L. (1959). «Эксперименты по циркулярной распиловке на радиальной ручной пиле», Forest Products Journal 9 (10), 361-367.

    Маккензи, В. М. (1955). «Рабочие характеристики цепей для приводных пил», Australian Timber Journal 21 (10), 938-954, 995.

    Маккензи, В. М. (1961). Фундаментальный анализ процесса резки древесины , докторская диссертация, Мичиганский университет, Анн-Арбор, Мичиган.

    Нейлор А., Хакни П., Перера Н. и Клар Э. (2012). «Прогнозирующая модель силы резания при обработке древесины, разработанная с использованием механических свойств», BioResources 7 (3), 2883-2894.DOI: 10.15376 / biores.7.3.2883-2

    Эрли, Дж. У. (1960). «Динамометрические испытания режущего действия зубьев цепной пилы», Forest Products Journal 10 (1), 4-7.

    Орловский, К. А., Очримюк, Т., Аткинс, А., Чучала, Д. (2013). «Применение механики разрушения для получения энергетических эффектов при распиловке древесины», Wood Science and Technology 47 (5), 949-963. DOI: 10.1007 / s00226-013-0551-x

    Reynolds, D. D., Soedel, W., and Eckelman, C. (1970). «Режущие характеристики и требования к мощности цепных пил», Forest Products Journal 20 (10), 28-34.

    Райан, Т. П. (2009). Современные методы регрессии , John Wiley and Sons, Hoboken, NJ.

    Стаке, Л. Э. (1989). Режущее действие пильных цепей , Ph.D. Диссертация, Технологический университет Чалмерса, Гётеборг, Швеция.

    Уайет Д. Дж., Голи Г. и Аткинс А. (2009). «Вязкость разрушения, типы стружки и механика резки дерева», Holzforschung, 63 (2), 168-180. DOI: 10.1515 / HF.2009.017

    Статья подана: 20 апреля 2015 г .; Рецензирование завершено: 6 июля 2015 г .; Доработанная версия получена: 22 августа 2015 г .; Принята в печать: 23 августа 2015 г .; Опубликовано: 9 сентября 2015 г.

    DOI: 10.15376 / biores.10.4.7273-7291

    Как снова надеть цепь на бензопилу? Следуйте этим 5 шагам

    При резке бензопилой нужно позаботиться о нескольких вещах. И один из самых важных аспектов – убедиться, что цепочка находится на своем месте. При условии, что цепь бензопилы вращается в правильном направлении, вы будете делать то, что должны делать с бензопилой.

    Но каким-то образом, если цепь сойдет с места, что вы будете делать? Вызвать механика? Купить новый? Или просто выполните набор простых шагов, чтобы снова поставить его на бензопилу?

    Да, мы говорим о последнем и наиболее удобном варианте.Прочтите оставшуюся часть статьи, где мы расскажем, как снова надеть цепь на бензопилу. ?

    Когда вы регулярно режете бензопилой, она нагревается и растягивается. В результате длина цепочки увеличивается незначительно. В конце концов, это приводит к тому, что цепь падает с места.

    Другая потенциальная причина – попадание деревянной стружки в зубья цепи. Это вызовет заклинивание цепи, что в конечном итоге приведет к ее падению.

    Видите, это вполне естественно. Если вы видите, что ваша цепь падает, это не серьезная проблема, о которой вам следует беспокоиться.

    В любом случае, эту проблему можно исправить. А какие они? Пройдите следующий раздел –

    Как снова надеть цепь на бензопилу: шаги
    Шаг 1: Очистите шину и цепь

    Перед тем, как положить цепь на место, сделайте приличную очистку на шину и цепь бензопилы.Если есть деревянная пыль или мусор, они будут удалены таким образом. Для его очистки можно использовать обычную кисть с хрупкой структурой.

    Шаг 2: Извлеките детали

    На этом этапе пора снять детали и корпус бензопилы. Чтобы открыть его, вам понадобится ключ для бензопилы на ½ дюйма, который легко доступен на рынке. Фактически, некоторые бензопилы поставляются со своим собственным ключом для бензопилы.

    Однако, как только вы закончите с ослаблением винтов, ослабьте натяжение шины бензопилы.Там будет набор стержневых гаек, которые вам также следует удалить.

    Положите все эти гайки и корпуса в безопасное место, чтобы вам не пришлось их терять.

    Шаг 3. Установите цепь на место, пока не получите желаемое натяжение

    Сначала убедитесь, что цепь бензопилы находится в правильном направлении. Чтобы понять правильное направление, следуйте этому практическому правилу –

    «Положите цепь так, чтобы она смотрела от вас, когда вы держите бензопилу руками.Если это так, значит, цепь движется в правильном направлении ».

    Теперь, когда цепь установлена ​​в правильном направлении, установите цепь вокруг звездочки. Это в конечном итоге позволит вам сделать канавки вокруг стержня.

    В бензопиле есть штифт натяжения, который необходимо совместить с отверстием направляющей цепи на шине. Это поможет установить правильное натяжение цепи.

    Шаг 4: Установите правильное натяжение

    Теперь пора установить правильное натяжение цепи.Теперь это варьируется от человека к человеку. Поэтому, прежде чем переходить к этому шагу, вы должны знать точное натяжение, которое должна выдерживать ваша цепь бензопилы.

    Потяните цепь и натяните ее, чтобы отрегулировать натяжной винт. Вы должны продолжать закручивать натяжной винт, пока не добьетесь нужного натяжения.

    После этого снова наденьте корпус на цепь бензопилы. Есть несколько винтов, которые будут стягивать пластиковый корпус. Используйте их, чтобы это произошло.

    Перед тем, как перейти к последнему этапу, вручную проверьте натяжение цепи бензопилы.

    Шаг 5: Проверка и устранение неисправностей еще раз

    После того, как вы выполнили все шаги, вы можете выполнить несколько пробных пусков бензопилы. Перед этим убедитесь, что вы поставили все винты на свои места и хорошо их затянули.

    Если цепочка работает нормально, процесс завершен. Если вы все еще обнаружите, что он ослаб, вы можете отрегулировать натяжной винт, чтобы установить его на желаемый уровень натяжения.

    Хотите купить цепную бензопилу?

    Check This Top 5 цепь бензопилы

    # Предварительный просмотр Продукт
    1 Oregon S62 HomelitsCutman 1 упаковка, серый Купить на Amazon
    2 Oregon S56 AdvanceCut 16-дюймовая цепная бензопила подходит для мастеров, Echo, Homelite, Poulan, Remington, 1 ,… Купить на Amazon
    3 Цепь бензопилы Husqvarna 18 дюймов 0,050 калибра .325 шаг Низкая отдача Низкая вибрация Купить на Amazon
    4 Oregon R Цепь бензопилы для 12-дюймовых прутков, подходит для Dewalt, Craftsman, Husqvarna, Ryobi, … Купить на Amazon
    5 F.EASY.D Мини-бензопила 4-дюймовая аккумуляторная электрическая переносная бензопила с бесщеточным двигателем Мотор, одноручный… Купить на Amazon

    Bottom Line

    Прежде чем завершить процесс, убедитесь, что ваша цепочка вряд ли снова сойдет с места. Еще один совет по безопасности: выполняйте весь процесс в просторном месте, где нет риска потерять винты и корпуса бензопилы.

    Удачи!

    Также прочтите:

    Как распутать цепь бензопилы – 5 простых шагов!

    Если вы используете / собираетесь использовать бензопилу для резки дерева или дерева, то одной из распространенных проблем, с которыми вы можете столкнуться, является запутанная пильная цепь.Чтобы пережить ситуацию, не откладывая работу и не ломая бензопилу, вы должны научиться распутывать цепь бензопилы.

    Распутать цепь бензопилы – не сложная задача, если следовать надлежащим инструкциям. Однако мы, люди, слишком усложняем это и обращаемся за помощью к профессионалам или считаем это слишком простым и разрушаем бензопилу.

    Кроме того, некоторые из нас сталкиваются с более опасной ситуацией из-за недостаточной осторожности. Поскольку цепь сделана из металла, а ее металлические зубья очень острые, она может причинить вред и порезать руку.

    Вот почему, в первую очередь, мы должны обеспечить нашу безопасность, а не другие шаги. Итак, давайте погрузимся в подробное руководство.

    Меры предосторожности перед распутыванием цепи бензопилы

    Независимо от того, распутываете ли вы новую цепь или старую, вам необходимо соблюдать некоторые меры предосторожности, чтобы оставаться в безопасности.

    Итак, вот защитные аксессуары, которые вы должны иметь, прежде чем распутывать цепь бензопилы.

    Перчатки Перчатки для бензопилы

    Перед началом работы с цепью мы настоятельно рекомендуем надеть перчатки для бензопилы , которые очень прочные и достаточно прочные, чтобы защитить руки от травм.

    Если у вас нет перчаток для бензопилы, возьмите прочные и тяжелые рабочие или кожаные перчатки . Перчатки – идеальный вариант для защиты рук от глубоких порезов.

    Защитные очки

    Защитные очки

    При распутывании цепи, особенно старой ржавой цепи с грязью и аллергическими микробами, убедитесь, что на вас надеты защитные очки. Для защиты глаз нет альтернативы защитным очкам.

    Не пострадайте и не навредите себе, чтобы сэкономить пару долларов!

    Когда вы будете готовы с защитными приспособлениями и запутанной цепью, пора собрать некоторые инструменты и оборудование.

    Необходимые инструменты и оборудование
    Прочный стол

    Мы рекомендуем использовать прочный деревянный стол, рабочий стол или любой старый стол, который вы больше не используете.

    Поскольку цепь вызывает повреждения или, по крайней мере, оставляет небольшие царапины на столе, поэтому мы рекомендуем вам использовать либо старый стол, либо прочный и долговечный.

    Вы также можете сделать это на земле, но убедитесь, что на земле нет дорогих циновок или плитки.

    Смазочное масло Смазочное масло для бензопилы

    Смазочное масло отлично подходит для корродированной и грязной цепи бензопилы.Распутать старые цепи довольно сложно, так как на их поверхности есть стойкая ржавчина, жир и грязь.

    Однако использование смазочного масла или моторного масла (в качестве альтернативы смазочному маслу) обеспечит плавность хода, поскольку смазка ослабит соединение каждой цепи.

    Инструменты Шестигранный ключ

    Мы советуем всем держать ящик с инструментами при распутывании бензопилы. Что ж, если цепь все еще заблокирована в полотне бензопилы, тогда вам понадобятся инструменты, чтобы снять цепь с бензопилы.

    Чтобы снять цепь, вам может понадобиться отвертка или шестигранный ключ. Эти инструменты помогут вам снять доску и направляющую шину бензопилы. Однако это зависит от модели и телосложения.

    Теперь, когда вы готовы с шестеренками, пришло время распутать цепь.

    Распутывание цепи бензопилы

    Что ж, теперь мы делимся самым простым и крутым процессом распутывания цепи бензопилы. Вот пятиступенчатая инструкция, которая поможет вам получить прямую и удобную цепь для вашей бензопилы.

    Шаг -1: Подготовьте цепочку

    По правде говоря, мы не знаем, в каком состоянии находится ваша сеть! Он новый или старый? В бензопиле заклинило? Вот почему мы просто отвечаем на все ситуации здесь.

    • Если это новая цепь : избегайте острых краев и надевайте перчатки для бензопилы или, по крайней мере, прочные и не режущиеся перчатки, чтобы не порезать палец или руку.
    • Если это старая цепь : используйте смазочное масло, чтобы сделать ее более гладкой от жесткой.Убедитесь, что вы не разбрызгиваете масло туда и сюда, чтобы избежать аварии. Если он слишком заржавел, промойте его в масляной ванне.
    • Если она застряла в бензопиле: Используйте инструменты (отвертку или шестигранный ключ), подходящие для вашей бензопилы, и откройте бензопилу или электрическую бензопилу, чтобы снять цепь с бензопилы.

    Мы надеемся, что ваша цепь готова. Итак, приступим к настоящей миссии по распутыванию.

    Шаг 2: поиск двух противоположных петель цепи

    Это отправная точка, и большинство из нас здесь озадачено.Что ж, не расстраивайтесь. Просто найдите две лучшие противоположные петли.

    Как только вы найдете обе петли, возьмите обе петли каждой рукой и повесьте ее, удерживая обе петли двумя руками.

    Если у вас нет очень сложной проблемы распутывания цепей, ее нужно решить прямо сейчас. Даже если это не так, не волнуйтесь. Вы снизили сложность путаницы, а это значит, что можете перейти к следующему шагу.

    Шаг -3: преобразовать две петли в одну .

    Что ж, теперь самое время преобразовать две петли в одну. Как? Поскольку вы обнаружили две противоположные петли цепи, теперь продолжайте увеличивать одну петлю, пока она не превратится в одну.

    Держите руки на двух противоположных петлях и используйте слабину цепи, чтобы увеличить длину цепи.

    Шаг -4: Распутывание цепи.

    После провисания, когда вы сделали цепь в одну петлю, теперь, наконец, пора ее распутать. Тем не менее, держите цепь двумя руками и попытайтесь найти нижнюю часть цепи.

    После того, как вы обнаружите самую нижнюю часть, позвольте ей пройти прямо вниз (это выглядит как вертикальное положение).

    Как только вы удерживаете нижнюю часть вертикально, теперь вы можете легко поднять деталь и распутать цепь из-за силы тяжести.

    Наука, стоящая за этим, проста! По мере того, как вы предоставляете больше энергии против гравитации, гравитация начинает автоматически открывать искаженные части цепи.

    Чтобы открыть все искаженные части цепи, выполните этот шаг, сделав две петли еще 2/3 раза, пока не откроется вся искаженная часть.

    Шаг -5: Распространение их по одному.

    Даже после выполнения всех этих уловок, если у вас нет результатов или в цепочке все еще есть искаженные участки, то теперь пора углубиться. Теперь вам нужно распутать каждую искаженную часть, сосредоточившись на каждой из них.

    Чтобы сделать его менее сложным, мы рекомендуем вам разнести каждый из них как можно дальше друг от друга, пока не исчезнет вся беспорядочная часть искаженных петель.

    Поздравляем! Вы успешно распутали цепь бензопилы.

    Вот вам бонусный раздел, который сделает вашу цепочку долговечной.

    Как ухаживать за цепью бензопилы?
    • Ничего не рубите без дерева; в противном случае это повредит цепь, даже бензопилу.
    • Постарайтесь сохранить точную модификацию натяжения вашей цепи и шины, чтобы продлить срок службы цепи.
    • Чтобы цепь оставалась гладкой, используйте смазочное масло для цепи и шины бензопилы.
    • Новичкам в работе с бензопилой мы рекомендуем цепь с низким уровнем отдачи.
    • Проверьте натяжение цепи, чтобы не допустить падения цепи.
    • Когда вы не пользуетесь пилой, наденьте на шину защитный кожух.

    Заключение

    В конце концов, распутывая цепь, не забудьте надеть защитные механизмы. Кроме того, не тратьте слишком много времени на распутывание каждой искаженной части; вместо этого изучите и попробуйте предлагаемые нами методы.

    Мы надеемся, что с помощью этого руководства вы распутали цепь бензопилы.Кроме того, не забудьте сообщить нам о своем опыте распутывания в разделе комментариев ниже!

    Как заменить цепь бензопилы (пошаговое руководство)

    У многих людей есть хотя бы одна бензопила. Эти машины невероятно полезны как для случайных пользователей, так и для профессионалов. Если у вас на заднем дворе есть пара деревьев или кустов, велика вероятность, что у вас где-то валяется бензопила.Однако, хотя эти электроинструменты кажутся довольно простыми и простыми в использовании, они представляют собой серьезную угрозу безопасности при неправильном использовании.

    Как вы, наверное, знаете, цепь вращается на высоких оборотах, поэтому попадание в чужие руки опасно.

    Это пошаговое руководство разработано, чтобы помочь вам пройти этапы по замене цепи без особых проблем. Хотя весь процесс замены кажется простым, он требует сосредоточенности, внимания и тщательности.Если вы не соблюдаете ни один из этих трех элементов, фактор риска быстро возрастает.

    Процесс

    Перед тем, как приступить к замене цепи, помните, что это конкретное руководство может не применяться ко всем существующим моделям на рынке. В некоторых модулях используются разные механизмы и концепции, что означает, что им могут не потребоваться одни и те же инструменты или знания для одного и того же процесса.

    Шаг 1

    Первое, что вам нужно сделать, это снять боковую пластину .Для этого необходимо открутить две гайки, расположенные сбоку от агрегата. Имей в виду; некоторые модели имеют только одну большую гайку, а некоторые – две или три. Ключ в том, чтобы найти основную направляющую на боковой панели и снять ее.

    После снятия пластины у вас должен быть доступ к самому механизму. Если у вас есть модель с тормозом, прикрепленным к боковой пластине, обязательно разблокируйте его, прежде чем снимать деталь. Если вы забудете это сделать, повторная сборка может доставить немало хлопот.

    Шаг 2


    После того, как вы сняли кожух, следующим шагом будет ослабление натяжения . Чтобы снять напряжение, вам нужно отвести кончик пилы от самого станка. Этот метод позволяет снять цепь с натяжителя. Следите за тем, чтобы не слишком сильно давить на штангу, потому что в первую очередь это не должно требовать больших усилий. Если вам трудно ослабить натяжение, обратитесь к руководству пользователя и проверьте, не пропустили ли вы скрытый болт.

    Шаг 3


    Следующий шаг – удалить старую цепь . В большинстве случаев это довольно простой процесс, но он также может быть довольно неприятным, если у вас есть старая или некачественная модель. Если вы столкнетесь с трудностями на этом конкретном этапе, убедитесь, что все, что мешает, ослаблено и откручено. Чаще всего люди просто наблюдают за полускрытым засовом, и это может вызвать много проблем.

    Однако на самом деле проблем с этим конкретным шагом быть не должно. Если вы выполнили все предыдущие шаги правильно, это должно быть пустяком.

    Шаг 4


    Найдите и ослабьте натяжной винт . Этот винт обычно находится на внутренней стороне направляющей шины. Имейте в виду, что положение этого винта может варьироваться в зависимости от вашей модели. Однако в большинстве случаев он находится рядом с направляющей шиной.

    Этот шаг делает установку новой цепи намного проще и удобнее. Не вынимайте болт полностью, просто ослабьте его настолько, чтобы можно было навинтить новую цепь на шину.

    Шаг 5


    Заправка резьбы не должна вызывать каких-либо серьезных проблем, если вы не купили неправильную модель цепи. Убедитесь, что аккуратно намотан на барабан сцепления , и убедитесь, что ведущие звенья входят в зацепление со звездочкой и правильно расположены.

    Не забудьте перепроверить ссылки , потому что допущенная на этом этапе ошибка может поставить под угрозу целостность вашего инструмента.

    Шаг 6


    После того, как вы заправили цепочку, пора на сделать небольшую корректировку . Первое, что вам нужно сделать, это немного натянуть цепь, оттянув конец направляющей шины от двигателя. Как только вы найдете правильную интенсивность натяжения, вставьте регулировочный штифт в гнездо.Обратите внимание на положение штифта и убедитесь, что он полностью проходит через направляющую шину и гнездо. Если он застрянет, снимите напряжение и повторите предыдущий шаг еще раз, пока вам не удастся найти так называемую золотую середину.

    Шаг 7


    Если вы довольны результатами, пора вернуть боковую пластину на . Однако не затягивайте гайки полностью, потому что на следующем этапе вам понадобится ослабленная планка.Когда снова надеваете кожух, убедитесь, что вы прикрутили все до этой точки, кроме самой боковой пластины.

    Шаг 8


    Этот конкретный шаг может быть одним из самых важных, поскольку он требует точности и терпения. Тонкая настройка бензопилы может занять одну минуту, но может длиться и часами, в зависимости от ваших ожиданий и общего опыта работы с этими машинами. Используйте натяжной винт , чтобы отрегулировать натяжение цепи , но убедитесь, что вы делаете это постепенно, а не сразу до конца.

    Шаг 9


    Это должен быть последний шаг в процессе. Проверьте агрегат и завершите затяжку гаек боковой пластины . После завершения точной настройки включите устройство и проверьте его. Несколько тестовых разрезов должно быть более чем достаточно, чтобы определить, была ли попытка успешной. Если у вас возникнут проблемы, попробуйте повторять процесс, пока не найдете решение.

    Заключение


    Нельзя сказать, что этот процесс самый простой, но он определенно эффективен.Любой может сделать это, если он всегда помнит о своей безопасности. Мы рекомендуем использовать перчатки во время этого процесса, особенно если вы устанавливаете новую цепь. Это не обязательно, но вы можете быть уверены, что пара перчаток сделает все намного проще и безопаснее.

    Замена цепи бензопилы Stihl: Easy Direction

    Цепь бензопилы Stihl более острая, прочная и надежная для резки дерева и других металлов.Он также прост в обращении и использовании. Когда нужно заменить вашу цепь? Иногда цепь может быть повреждена. Тогда было бы полезно, если бы вы его заменили.

    Беспокоитесь о замене цепи бензопилы Stihl?

    Не переживайте. Это несложно сделать в кратчайшие сроки. Сейчас мы стремимся предоставить вам несколько простых и практических шагов, как правильно заменить цепь Stihl вместе с более важными данными. Внимательно прочтите сообщение.

    Что необходимо для замены цепи бензопилы Stihl?

    Хорошо зарекомендовавший себя бренд Stihl предлагает высококачественные цепи для бензопил.Через несколько дней ваша цепь Stihl может затупиться и перестать правильно резать материалы. В этом случае пользователи могут заточить лезвие подходящей точилкой или выбрать новую цепь для замены.

    Перед тем, как менять вашу цепочку, пользователи должны поддерживать ручные инструкции и вещи, чтобы учитывать необходимые элементы. Еще одна важная вещь – это система фитингов, которая поможет вам правильно ее заменить.

    Этот процесс изменения несложный, включая следующие инструменты:

    Как заменить цепь бензопилы Stihl?

    Мы представляем здесь шесть шагов, которые действительно легко понять и которые важны для изменения вашей цепи бензопилы.Независимо от того, новичок вы или профессиональный плотник, вам понадобится замена цепи.

    Шаг-1: Вытрите старую цепь бензопилы

    Чтобы снять старую цепь бензопилы, вы должны снять боковую пластину, затянув две гайки. Для откручивания гаек используйте торцевой ключ. Затем легко снимите боковую пластину.

    Иногда тормоз бензопилы крепится к боковой пластине. Вот почему вам нужно разблокировать тормоз, чтобы снять контейнер. Если ваш тормоз заблокирован в настроении, вы не можете переустановить его надлежащим образом.

    Шаг 2: Раскрытие натяжения бензопилы

    Теперь предыдущая цепь бензопилы подготовлена ​​к снятию с боковой пластины. Было бы лучше, если бы вы отодвинули носок шины от бензопилы. Цепь провисает, поэтому вы можете уменьшить ее и выявить натяжение бензопилы.

    Шаг 3: Ослабьте натяжной винт

    На этом шаге откройте натяжной винт на внутренней стороне направляющей шины. Затем ослабьте его с помощью отвертки с плоским жалом.Это позволяет без проблем установить следующую цепочку.

    Шаг 4: Чтобы нарезать последнюю цепь на пилу

    На четвертом шаге навинтите заточенную цепь бензопилы на барабан захвата пилы. Важно убедиться, что все приводные звенья подсоединены к звездочке. При правильной заправке цепи необходимо заправить направляющую шину и барабан сцепления, задав некоторое натяжение. Вы делаете это эффективно, оттягивая нос от бензопилы.

    Шаг 5: Замените боковую пластину обратно на

    В этот момент ваша пластина готова вернуться к направляющей шине. Восстановите боковую пластину и гайки как можно раньше и убедитесь в правильном положении. Помните, что гайки нельзя закрепить. Если вы рассчитываете немного поменять позу, вы можете сделать это в моменты затяжки.

    Шаг-6: Натяжение цепи и др.

    Чтобы натянуть цепь бензопилы с точным натяжением, пользователи могут использовать винт, установленный на направляющую шину.Наконец, проверьте все гайки и боковые пластины. Если вы обнаружите какие-либо проблемы, вам нужно затянуть все, чтобы получить хорошую услугу по резке.

    Подходит ли какая-либо цепь к цепи Stihl?

    Цепь Stihl более качественная и регулируемая, чем другие. Для замены производитель рекомендует использовать свои производящие цепи.

    На сегодняшнем рынке доступны фирменные сети, похожие на сеть Stihl. Производители указывают на заменяющую цепную упаковку несколько номеров и размеров.Они обладают такими же характеристиками соответствия и фурнитуры, что и цепь Stihl.

    Как определить свою цепь Stihl?

    Чтобы идентифицировать цепь Stihl, вам нужно найти счетчик, открыв номер цепи, проштампованный на приводном звене. Посчитать несложно.

    A 1 означает, что цепь имеет толщину 0,043 дюйма, три эквивалента – 0,050 дюйма, а пять – 0,058 дюйма. С другой стороны, шесть соответствует калибру 0,063 дюйма, а A 0 означает, что цепь имеет 0.080-дюймовый калибр, но вы не найдете его на рынке. Только цепь Harvester предлагает колею 0,080 дюйма.

    Почему моя цепь бензопилы так быстро тупит?

    При длительном использовании цепь бензопилы может быть повреждена или затупилась. Это обычное и естественное явление. Но, если цепочка затупится как можно раньше, это может быть бесполезно для пользователей.

    Из нашего исследования мы находим две основные причины, почему скучно так быстро.

    • Первая причина: вы, возможно, не проверяете ручной размер цепи, который идеально подходит для вашей пилы.Без файла подходящего размера для вашей цепи она может так быстро затупиться.
    • Если вы приложите слишком большое давление во время пилки, цепь бензопилы затупится.

    По этой причине вы должны быть осторожны с вашей цепью и всегда соблюдать указания, указанные вручную.

    Последние мысли

    Замена цепи бензопилы – важная работа, которая помогает приобрести новую, более острую. Но если вы не будете предупреждать при удалении старой цепи, авария может произойти бессознательно.

    Итак, перед тем, как приступить к этой задаче, вы должны использовать перчатки и солнцезащитные очки для защиты от травм при обращении с ней. Помните, что его зубы могут быть относительно острыми.

    Однако мы уже подтвердили всю необходимую информацию о замене цепи бензопилы Stihl. Будьте уверены, что вы получили четкое указание на то, что мы пишем.

    % PDF-1.4 % 6147 0 объект > эндобдж xref 6147 676 0000000016 00000 н. 0000016531 00000 п. 0000016713 00000 п. 0000019302 00000 п. 0000019853 00000 п. 0000020399 00000 п. 0000020515 00000 п. 0000021085 00000 п. 0000021151 00000 п. 0000021635 00000 п. 0000021716 00000 п. 0000021831 00000 п. 0000021944 00000 п. 0000022549 00000 п. 0000042487 00000 п. 0000064068 00000 п. 0000084424 00000 п. 0000085031 00000 п. 0000085544 00000 п. 0000085629 00000 п. 0000085658 00000 п. 0000086204 00000 п. 0000099398 00000 н. 0000099941 00000 н. 0000100588 00000 н. 0000122554 00000 н. 0000143448 00000 н. 0000162819 00000 н. 0000184797 00000 н. 0000189101 00000 п. 0000193345 00000 н. 0000197164 00000 н. 0000197395 00000 н. 0000197479 00000 н. 0000197536 00000 н. 0000197791 00000 н. 0000197875 00000 п. 0000197932 00000 н. 0000197956 00000 н. 0000198035 00000 н. 0000198149 00000 н. 0000198227 00000 н. 0000198392 00000 н. 0000265787 00000 н. 0000266148 00000 н. 0000266434 00000 н. 0000266577 00000 н. 0000266658 00000 н. 0000266786 00000 н. 0000266810 00000 н. 0000266889 00000 н. 0000266967 00000 н. 0000329303 00000 н. 0000329659 00000 н. 0000329945 00000 н. 0000330088 00000 н. 0000330169 00000 н. 0000330297 00000 н. 0000330321 00000 н. 0000330400 00000 н. 0000330478 00000 н. 0000383553 00000 п. 0000383916 00000 н. 0000384202 00000 н. 0000384345 00000 п. 0000384426 00000 н. 0000384554 00000 н. 0000384578 00000 н. 0000384657 00000 н. 0000384735 00000 н. 0000406342 00000 п. 0000406703 00000 н. 0000406988 00000 н. 0000407131 00000 н. 0000407212 00000 н. 0000407340 00000 н. 0000407364 00000 н. 0000407443 00000 н. 0000407521 00000 н. 0000407877 00000 н. 0000408164 00000 н. 0000408307 00000 н. 0000408388 00000 п. 0000408516 00000 н. 0000408540 00000 н. 0000408619 00000 н. 0000408697 00000 н. 0000409058 00000 н. 0000409343 00000 п. 0000409486 00000 н. 0000409567 00000 н. 0000409695 00000 н. 0000409719 00000 н. 0000409798 00000 н. 0000409876 00000 н. 0000410237 00000 п. 0000410522 00000 н. 0000410665 00000 н. 0000410746 00000 н. 0000410874 00000 п. 0000410898 00000 н. 0000410977 00000 н. 0000411055 00000 н. 0000411411 00000 п. 0000411698 00000 н. 0000411841 00000 н. 0000411922 00000 н. 0000412050 00000 н. 0000412074 00000 н. 0000412153 00000 н. 0000412231 00000 п. 0000412592 00000 н. 0000412877 00000 н. 0000413020 00000 н. 0000413101 00000 п. 0000413229 00000 н. 0000413253 00000 н. 0000413332 00000 н. 0000413410 00000 п. 0000413771 00000 н. 0000414057 00000 н. 0000414200 00000 н. 0000414281 00000 н. 0000414409 00000 н. 0000414433 00000 н. 0000414512 00000 н. 0000414590 00000 н. 0000414946 00000 н. 0000415233 00000 н. 0000415376 00000 н. 0000415457 00000 н. 0000415585 00000 н. 0000415609 00000 н. 0000415688 00000 н. 0000415766 00000 н. 0000416125 00000 н. 0000416409 00000 н. 0000416552 00000 н. 0000416633 00000 н. 0000416761 00000 н. 0000416785 00000 н. 0000416864 00000 н. 0000416942 00000 н. 0000496602 00000 н. 0000496964 00000 н. 0000497250 00000 н. 0000497393 00000 п. 0000497474 00000 н. 0000497602 00000 н. 0000497626 00000 н. 0000497705 00000 н. 0000497783 00000 н. 0000498138 00000 п. 0000498424 00000 н. 0000498567 00000 н. 0000498648 00000 н. 0000498776 00000 н. 0000498800 00000 н. 0000498879 00000 н. 0000498957 00000 н. 0000573991 00000 н. 0000574351 00000 н. 0000574636 00000 н. 0000574779 00000 н. 0000574860 00000 н. 0000574988 00000 н. 0000575012 00000 н. 0000575091 00000 н. 0000575169 00000 н. 0000595830 00000 н. 0000596188 00000 н. 0000596473 00000 н. 0000596616 00000 н. 0000596697 00000 н. 0000596825 00000 н. 0000596849 00000 н. 0000596928 00000 н. 0000597006 00000 н. 0000598102 00000 п. 0000598463 00000 п. 0000598749 00000 н. 0000598892 00000 н. 0000598973 00000 п. 0000599101 00000 п. 0000599125 00000 н. 0000599204 00000 н. 0000599282 00000 н. 0000616239 00000 п. 0000616600 00000 н. 0000616886 00000 н. 0000617029 00000 н. 0000617110 00000 н. 0000617238 00000 п. 0000617262 00000 н. 0000617341 00000 п. 0000617419 00000 п. 0000617774 00000 н. 0000618060 00000 н. 0000618203 00000 н. 0000618284 00000 п. 0000618412 00000 н. 0000618436 00000 н. 0000618515 00000 н. 0000618593 00000 н. 0000642100 00000 н. 0000642461 00000 н. 0000642747 00000 н. 0000642890 00000 н. 0000642971 00000 н. 0000643099 00000 н. 0000643216 00000 н. 0000643240 00000 н. 0000643319 00000 н. 0000643397 00000 н. 0000643757 00000 н. 0000644043 00000 н. 0000644186 00000 н. 0000644267 00000 н. 0000644395 00000 н. 0000644419 00000 н. 0000644498 00000 н. 0000644576 00000 н. 0000644934 00000 н. 0000645220 00000 н. 0000645363 00000 п. 0000645444 00000 н. 0000645572 00000 н. 0000645596 00000 п. 0000645675 00000 п. 0000645753 00000 п. 0000657617 00000 н. 0000657978 00000 н. 0000658263 00000 н. 0000658406 00000 н. 0000658487 00000 н. 0000658615 00000 н. 0000658639 00000 н. 0000658718 00000 н. 0000658796 00000 н. 0000659152 00000 н. 0000659438 00000 н. 0000659581 00000 н. 0000659662 00000 н. 0000659790 00000 н. 0000659814 00000 н. 0000659893 00000 н. 0000659971 00000 н. 0000660332 00000 н. 0000660617 00000 н. 0000660760 00000 н. 0000660841 00000 н. 0000660969 00000 н. 0000660993 00000 п. 0000661072 00000 н. 0000661150 00000 н. 0000661510 00000 н. 0000661795 00000 н. 0000661938 00000 н. 0000662019 00000 н. 0000662147 00000 н. 0000662171 00000 н. 0000662250 00000 н. 0000662328 00000 н. 0000662683 00000 н. 0000662969 00000 н. 0000663112 00000 н. 0000663193 00000 н. 0000663321 00000 н. 0000663345 00000 н. 0000663424 00000 н. 0000663502 00000 н. 0000663863 00000 н. 0000664148 00000 н. 0000664291 00000 п. 0000664372 00000 п. 0000664500 00000 н. 0000664524 00000 н. 0000664603 00000 п. 0000664681 00000 п. 0000665042 00000 н. 0000665327 00000 н. 0000665470 00000 н. 0000665551 00000 п. 0000665679 00000 н. 0000665703 00000 п. 0000665782 00000 н. 0000665860 00000 п. 0000666219 00000 н. 0000666505 00000 н. 0000666648 00000 н. 0000666729 00000 н. 0000666857 00000 н. 0000666982 00000 н. 0000667006 00000 н. 0000667085 00000 н. 0000667163 00000 н. 0000755697 00000 н. 0000756059 00000 н. 0000756345 00000 н. 0000756488 00000 н. 0000756569 00000 н. 0000756697 00000 н. 0000756721 00000 н. 0000756800 00000 н. 0000756878 00000 н. 0000757242 00000 н. 0000757530 00000 н. 0000757673 00000 н. 0000757754 00000 н. 0000757882 00000 н. 0000757906 00000 н. 0000757985 00000 н. 0000758063 00000 н. 0000758428 00000 н. 0000758716 00000 н. 0000758859 00000 н. 0000758940 00000 н. 0000759068 00000 н. 0000759092 00000 н. 0000759171 00000 н. 0000759249 00000 н. 0000759614 00000 н. 0000759902 00000 н. 0000760045 00000 н. 0000760126 00000 н. 0000760254 00000 н. 0000760278 00000 н. 0000760357 00000 н. 0000760435 00000 н. 0000760791 00000 н. 0000761077 00000 п. 0000761220 00000 н. 0000761301 00000 п. 0000761429 00000 н. 0000761545 00000 н. 0000761670 00000 н. 0000761786 00000 н. 0000761810 00000 н. 0000761889 00000 н. 0000761967 00000 н. 0000762328 00000 н. 0000762614 00000 н. 0000762757 00000 н. 0000762838 00000 н. 0000762966 00000 н. 0000763046 00000 н. 0000763126 00000 н. 0000763206 00000 н. 0000763355 00000 н. 0000763504 00000 н. 0000763654 00000 н. 0000765136 00000 н. 0000765177 00000 н. 0000796250 00000 н. 0000796291 00000 н. 0000831805 00000 н. 0000831846 00000 н. 0000831924 00000 н. 0000832001 00000 н. 0000832150 00000 н. 0000832299 00000 н. 0000832381 00000 н. 0000832462 00000 н. 0000832540 00000 н. 0000832620 00000 н. 0000832796 00000 н. 0000832945 00000 н. 0000833041 00000 н. 0000833136 00000 н. 0000833260 00000 н. 0000833417 00000 н. 0000833499 00000 н. 0000833598 00000 н. 0000833747 00000 н. 0000833829 00000 н. 0000833928 00000 н. 0000834077 00000 н. 0000834156 00000 н. 0000834180 00000 н. 0000834259 00000 н. 0000834337 00000 н. 0000834416 00000 н. 0000834492 00000 п. 0000834640 00000 н. 0000834799 00000 н. 0000835165 00000 н. 0000835234 00000 п. 0000835353 00000 п. 0000835431 00000 н. 0000835510 00000 п. 0000835658 00000 п. 0000835815 00000 н. 0000836337 00000 н. 0000836416 00000 н. 0000836846 00000 н. 0000836925 00000 н. 0000836949 00000 н. 0000837028 00000 н. 0000837393 00000 п. 0000837462 00000 н. 0000837581 00000 н. 0000838074 00000 н. 0000838153 00000 п. 0000838584 00000 н. 0000838663 00000 н. 0000838777 00000 н. 0000839141 00000 п. 0000839220 00000 н. 0000839278 00000 н. 0000839329 00000 н. 0000839365 00000 н. 0000839444 00000 н. 0000843335 00000 н. 0000843662 00000 н. 0000843731 00000 н. 0000843849 00000 н. 0000847740 00000 н. 0000848567 00000 н. 0000848950 00000 н. 0000849029 00000 н. 0000849546 00000 н. 0000849625 00000 н. 0000850041 00000 н. 0000850120 00000 н. 0000850955 00000 н. 0000851034 00000 н. 0000851670 00000 н. 0000851749 00000 н. 0000852145 00000 н. 0000852224 00000 н. 0000852547 00000 н. 0000852626 00000 н. 0000852991 00000 н. 0000853070 00000 н. 0000853094 00000 н. 0000853173 00000 п. 0000853537 00000 н. 0000853606 00000 н. 0000853725 00000 н. 0000854214 00000 н. 0000854293 00000 н. 0000854723 00000 н. 0000854802 00000 н. 0000855167 00000 н. 0000855246 00000 н. 0000855282 00000 п. 0000855361 00000 п. 0000855687 00000 н. 0000855756 00000 п. 0000855874 00000 н. 0000856256 00000 н. 0000856335 00000 н. 0000856853 00000 н. 0000856932 00000 н. 0000857350 00000 н. 0000857429 00000 н. 0000858272 00000 н. 0000858351 00000 п. 0000858980 00000 н. 0000859059 00000 н. 0000859451 00000 п. 0000859530 00000 н. 0000859854 00000 н. 0000859933 00000 н. 0000859969 00000 н. 0000860048 00000 н. 0000860375 00000 н. 0000860444 00000 н. 0000860562 00000 н. 0000860945 00000 н. 0000861024 00000 н. 0000861048 00000 н. 0000861127 00000 н. 0000861492 00000 н. 0000861561 00000 н. 0000861680 00000 н. 0000862201 00000 н. 0000862280 00000 н. 0000862712 00000 н. 0000862791 00000 н. 0000863158 00000 н. 0000863237 00000 н. 0000863273 00000 н. 0000863352 00000 п. 0000863679 00000 н. 0000863748 00000 н. 0000863866 00000 н. 0000864249 00000 н. 0000864328 00000 н. 0000864842 00000 н. 0000864921 00000 н. 0000865339 00000 н. 0000865418 00000 н. 0000866261 00000 н. 0000866340 00000 н. 0000866966 00000 н. 0000867045 00000 н. 0000867626 00000 н. 0000867705 00000 н. 0000868250 00000 н. 0000868329 00000 н. 0000868845 00000 н. 0000868924 00000 н. 0000868948 00000 н. 0000869027 00000 н. 0000869391 00000 п. 0000869460 00000 п. 0000869579 00000 п. 0000870071 00000 н. 0000870150 00000 н. 0000870579 00000 н. 0000870658 00000 н. 0000871025 00000 н. 0000871104 00000 н. 0000871140 00000 н. 0000871219 00000 н. 0000871546 00000 н. 0000871615 00000 н. 0000871733 00000 н. 0000872116 00000 н. 0000872195 00000 н. 0000872711 00000 н. 0000872790 00000 н. 0000873208 00000 н. 0000873287 00000 н. 0000874130 00000 н. 0000874209 00000 н. 0000874835 00000 н. 0000874914 00000 н. 0000875478 00000 н. 0000875557 00000 н. 0000875581 00000 п. 0000875660 00000 н. 0000876023 00000 н. 0000876092 00000 н. 0000876211 00000 н. 0000876740 00000 н. 0000876819 00000 н. 0000877235 00000 н. 0000877314 00000 н. 0000877745 00000 н. 0000877824 00000 н. 0000878186 00000 п. 0000878265 00000 н. 0000878301 00000 н. 0000878380 00000 н. 0000878707 00000 н. 0000878776 00000 н. 0000878894 00000 н. 0000879277 00000 н. 0000879356 00000 н. 0000879870 00000 н. 0000879949 00000 н. 0000880367 00000 н. 0000880446 00000 н. 0000881025 00000 н. 0000881104 00000 п. 0000881646 00000 н. 0000881725 00000 н. 0000882542 00000 н. 0000882621 00000 н. 0000883241 00000 н. 0000883320 00000 н. 0000883627 00000 н. 0000883706 00000 н. 0000884541 00000 н. 0000884620 00000 н. 0000885276 00000 н. 0000885355 00000 н. 0000885379 00000 н. 0000885458 00000 п. 0000885823 00000 н. 0000885892 00000 н. 0000886011 00000 н. 0000886536 00000 н. 0000886615 00000 н. 0000887045 00000 н. 0000887124 00000 н. 0000887486 00000 н. 0000887565 00000 н. 0000887601 00000 н. 0000887680 00000 н. 0000888006 00000 н. 0000888075 00000 н. 0000888193 00000 н. 0000888575 00000 н. 0000888654 00000 н. 0000889170 00000 н. 0000889249 00000 н. 0000889667 00000 н. 0000889746 00000 н. 00008 00000 п. 00008

    00000 н. 00008 00000 н. 00008
  • 00000 н. 0000891426 00000 н. 0000891505 00000 н. 0000892138 00000 п. 0000892217 00000 н. 0000892832 00000 н. 0000892911 00000 н. 0000893221 00000 н. 0000893300 00000 н. 0000893697 00000 н. 0000893776 00000 н. 0000893800 00000 н. 0000893879 00000 н. 0000894243 00000 н. 0000894312 00000 н. 0000894431 00000 н. 0000894925 00000 н. 0000895004 00000 н. 0000895433 00000 н. 0000895512 00000 н. 0000895877 00000 н. 0000895956 00000 п. 0000895992 00000 н. 0000896071 00000 н. 0000896399 00000 н. 0000896468 00000 н. 0000896586 00000 н. 0000896968 00000 н. 0000897047 00000 н. 0000897752 00000 н. 0000897831 00000 н. 0000898465 00000 н. 0000898544 00000 н. 0000899062 00000 н. 0000899141 00000 п. 0000899723 00000 н. 0000899802 00000 н. 0000

    0 00000 н. 00009 00000 н. 00004 00000 н. 00003 00000 н. 0000

    7 00000 н. 0000

    6 00000 н. 00008 00000 н. 0000

    7 00000 н. 0000

    6 00000 н. 00003 00000 н. 0000

    2 00000 н. 00002 00000 н. 00001 00000 н. 0000

    3 00000 н. 00002 00000 н. 00008 00000 н. 00007 00000 н. 0000

    4 00000 н. 0000

    3 00000 н. 00001 00000 н. 00004 00000 н. 0000

    3 00000 н. 00001 00000 н. 00000 00000 н. 0000

    6 00000 н. 0000

    5 00000 н. 0000
  • 2 00000 н. 0000
  • 1 00000 н. 0000

    5 00000 н. 0000

    4 00000 н. 0000

    1 00000 н. 00000 00000 н. 0000

    1 00000 н. 0000

    0 00000 п. 00004 00000 н. 00003 00000 н. 0000

    6 00000 н. 0000

    5 00000 н. 00002 00000 н. 00001 00000 н. 0000

    3 00000 п. 00002 00000 н. 0000

    3 00000 п. 0000016247 00000 п. 0000014092 00000 п. трейлер ] / Назад 6116700 / XRefStm 16247 >> startxref 0 %% EOF 6822 0 объект > поток h ޴ V lS> g4C0 # Y ֛ b (? ڄ: VZ “k: + ȫJMB! xaeY26u (͐” mMMS? sN & I = |;>

    .

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
