Как сделать барабанный шлифовально-калибровочный станок по дереву

Чтобы придать необработанной доске идеально гладкую поверхность, требуется ее шлифовка. Если это делать обычной шкуркой или ручной шлифмашинкой, то поверхность будет гладкой, но не ровной. Добиться одновременно правильной плоскости и убрать шероховатости можно соорудив шлифовально-калибровочный станок. Предлагаемая конструкция станка повторяет принцип работы профессионального деревообрабатывающего оборудования, но себестоимость его изготовления в разы ниже фабричных аналогов.

Основные материалы:


  • фанера 15 мм;
  • любой брус толщиной от 60 мм;
  • доска 30х100 мм;
  • вал 12 мм;
  • вал 10 мм;
  • 20 болтов М6 30 мм;
  • 6 подшипников фланцевых опорных с внутренним диаметром 12 мм;
  • 4 подшипника с внутренним диаметром 12 мм;
  • 2 фланцевых подшипника с внутренним диаметром 10 мм;
  • электромотор 750Вт;
  • шпилька М12;
  • стальная труба d 52 мм;
  • шлифовальная лента 100х1200 мм;
  • маленький электродвигатель на 12В с понижающим редуктором;
  • 2 болта М12 90 мм.

При производстве станка по предлагаемому чертежу применяется рейка и брус нестандартных размеров, поэтому резку древесины придется делать самостоятельно на циркулярном столе с упором. В качестве исходного сырья для распила можно использовать брус толщиной более 60 мм.

Изготовление станка


Первым делом нужно сделать конвейерный стол, который будет пропускать заготовки под шлифовальным барабаном. Это очень важный узел, поэтому при его сборке погрешности по размеру чертежа должны быть минимальными. В двух брусках 55х36 мм с помощью фрезера делается выборка под дальнейшую установку вала. Фрезерованные бруски с поперечными рейками и фанерным листом собираются в столик.

В качестве основания станка будет применяться все та же фанера 15 мм. Из нее вырезается щит 570х740 мм. По продольным краям он укрепляется двумя брусками 30х80х740 мм.

Согласно чертежу, к основанию вертикально закрепляются 2 бруска 95х55х147 мм. Они будут использоваться для установки подшипников шлифовального барабана.


Для изготовления шлифовального барабана берется 2 бруска, в торце которых сверлится по сквозному отверстию под запрессовку металлического вала 12 мм. Чтобы срастить бруски намертво, между ними вставляются гвозди без шляпки и наноситься клей. При уплотнении брусков гвозди погрузятся в обе заготовки, предотвратив их отсоединение при трении и биении.

Полученный неотшлифованный барабан прикрепляется на опорные бруски основания станка. Для этого к каждому из них делается подложка, в которую закладываются по паре болтов М6 30 мм. С помощью болтов закрепляются фланцевые опорные подшипники под вал. В них же и вставляется заготовка барабана.

Далее по чертежу собирается подставка под двигатель. Ее предлагаемые размеры рассчитаны под имеющийся мотор. Если в наличии будет двигатель других габаритов, то высоту брусков нужно будет скорректировать. Электромотор соединяется с валом барабана с помощью трубки.

Запустив двигатель и убедившись в его работе без излишней вибрации, вызванной перекосами при сборке, можно придать валу цилиндрическую форму.
Для этого его нужно сточить максимально ровно. В идеале это сделать на токарном станке.

Следующим шагом является сборка механизма регулировки зазора между конвейерным столом и шлифовальным барабаном. Важно все делать ровно и по чертежу. Чтобы все работало как часы, нужно хорошо затянуть контргайки.

Далее изготавливается 2 барабана для движения конвейерной ленты. В их основании применяется труба d52 мм. По ее краям запрессовываются деревянные цилиндры. При этом в один барабан ставится вал 12х475 мм, а во второй 10х355 мм. Сверху трубок натягивается велосипедная камера.


Длинный обрезиненный барабан фиксируется на конвейерный столик по тому же принципу, что и шлифовальный барабан.

На столик устанавливается 3 шлифовальные ленты, которые нужно завести на закрепленный обрезиненный барабан. Далее под них продевается второй барабан с фланцевыми подшипниками на валах. С их помощью он будет прикручен к столику на фрезерованные бруски. Для этого нужно предварительно сделать по чертежу вставки в выборку от фрезера.
В них устанавливаются болты, к которым и прикручиваются подшипники. Это позволит натянуть ленту.

Далее изготовляется регулировочная опора под столик. Она представляет собой рейку с двумя роликами из болтов М12 90 мм. Чтобы они вращались, применяется 4 подшипника. Рейка прикрепляется к обратной стороне конвейерного столика согласно чертежу.


Для фиксации столика к основанию станка применяется 2 опорных подшипника с фланцами. В них вставляется вал длинного обрезиненного барабана. Сами подшипники прикручиваются к подставке станка.

К ранее изготовленному механизму регулировки наклона столика прикручивается 2 косынки. Теперь при вращении рукояти они двигаются, меняя тем самым зазор между шлифовальным барабаном и конвейером. При этом косынки упираются не в ленту, а в ролики из болтов М12 90 мм.

Чтобы конвейерная лента двигалась, нужно установить небольшой моторчик с понижающим редуктором. Он присоединяется к все тому же валу, на котором стоит 4 опорных подшипника с фланцами.


На шлифовальный барабан наматывается наждачная бумага. По продольному краю столика прикручиваются ограничители из брусков. В таком виде станок уже может работать.


При включении питания обоих моторов начинают вращаться барабан и лента подачи заготовок. При этом конвейер двигается медленно. Это позволяет добиться достаточно большого съема материала за один проход под барабаном.

Однако для борьбы с вылетающей древесной пылью нужно еще сделать крышку, для подключения пылесоса.

Изготовление данного проекта может занять недели, но в результате получается эффективный полностью работающий станок. С его помощью можно не только подготавливать доску, но и шлифовать небольшие мебельные щиты.

Смотрите видео


Подробная сборка, все размеры и чертежи вы можете увидеть в видео ролике.

Шлифовальный станок по дереву и металлу

Содержание

Различные виды ремонтных и строительных работ зачастую связанны с обработкой древесины или металла.

Шлифовальный станок

Для проведения качественной обработки рекомендуется применять ручной дисковый шлифовальный станок по дереву. Такой калибровальный ручной станок можно с легкостью изготовить самостоятельно.

Читайте также: виды и особенности применения ленточнопильных станков по дереву.

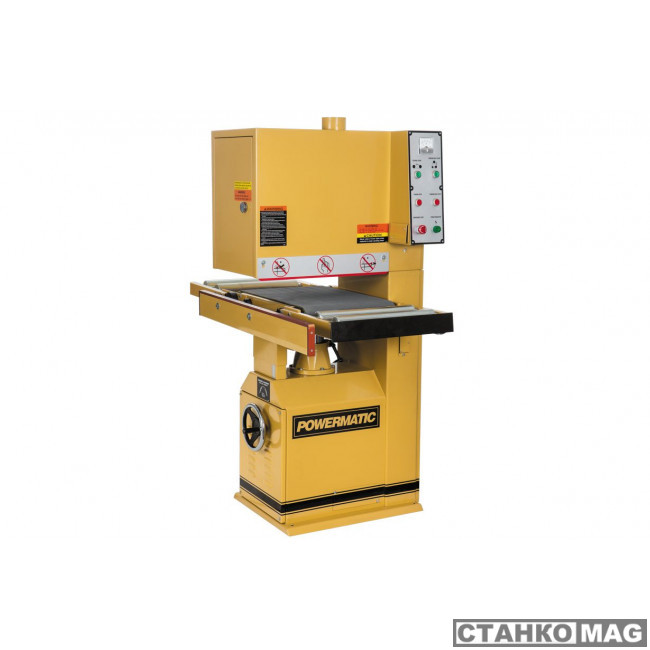

Для чего нужны калибровально-щлифовальные станки

Дисковый калибровально-шлифовальный станок обычно применяют на финальных этапах производства металлических или деревянных заготовок.

Основная цель, с которой используется самодельный или заводской калибровально-шлифовальный станок заключается в окончательном выравнивании поверхности и доведении уровня ее шероховатости до нужного состояния.  Шлифовальные станки по металлу предназначены для:

  • создания ровной и гладкой поверхности;
  • удаления локальных неровностей;
  • снятия лаковых наплывов и грунтовки;
  • внутренней шлифовки.

Различные виды представленных агрегатов могут работать с разными материалами и их форматами.

Читайте также: о преимуществах ручных фрезеров по дереву.

Так самодельные калибровально-шлифовальные станки могут широка применяться при проведении металлобработки. Это могут быть изделия из легированной стали или  цветных металлов в виде закругленных, плоских или четырехугольных заготовок.

Шлифовальный станок для стали

Кроме того ручной дисковый самодельный агрегат способен с минимальными затратами обрабатывать кругляки и трубы с большим диаметром. С ориентировкой на виды обработки шлифовальные станки по дереву ленточного типа применяются для:

  • работы с криволинейными поверхностями;
  • работы с плоскими поверхностями, закрепленными на неподвижном столе;
  • с заготовками на передвижных столах;
  • обработки брусковых и щитовых элементов и их кромочных ребер;
  • шлифовочных работ по лакокрасочному покрытию.

Читайте также: «Разбираемся в устройстве и принципе работе долбежных станков».

к меню ↑

Как работают калибровально-шлифовальные станки

Самодельный дисковый ручкой агрегат состоит из небольшой столешницы, оснащенной рабочим столиком, на котором крепится режущий инструмент.

Столик может быть зафиксирован в любом положении относительно плоскости столешницы. Калибровально-шлифовальные станки оборудованы рабочим столом. Он может перемещаться вручную или при помощи механического привода.

Движение осуществляется посредством механического привода с круглыми направляющими, прикрепленными к суппортам. Над столом располагается рабочая лента, которая надевается приводной и неприводной шкивы.

Шлифовальная лента станка

Дисковый самодельный агрегат можно регулировать с помощью специального винтового устройства, оснащенного пневматическим цилиндром.

Самодельный шлифовальные станки могут быть оснащены двумя полирующими инструментами . Они размещаются на станине в последовательном порядке. В процессе работы ленты двигаются навстречу друг другу.

Сам процесс обработки выполняется в процессе поперечного движения рабочего стола и продольного смещения утюжка.

Утюжок способствует прижатию ленты к заготовке. Дисковый агрегат работает таким образом, что движение ленты осуществляется за счет электромотора.

Передача движения происходит с помощью ременного сцепления. Отходы производства проникают в пылеприемник.

При выборе режима работы рекомендуется ориентироваться на степень шероховатости материала. При этом выбирается степень зернистости шкурки , скорость подачи, а также усиление или ослабление прижатия.

В процессе работы с калибровально-шлифовальным оборудованием можно вручную осуществлять регулировку ленты.

Для этого натяжной ролик перемещается в нужном направлении, вместо ролика некоторые шлифовальные станки приводным шкивом.

Ведущая ось шкива может соскальзывать в таком случае лунт поворачивается с помощью специальной рукоятки под небольшим углом и фиксируется стопорным устройством.

В процессе работы изделие плавно перемещается относительно режущей кромки в продольном направлении и при необходимости поворачивается вдоль оси.

Калибровально-шлифовальный станок своими руками изготовленный в домашних условиях может обрабатывать определенные участки в два подхода.

Качественная обработка достигается за сет корректной регулировки давления с помощью рукоятки утюжка.
к меню ↑

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Работа калибровально-шлифовального станка (видео)


к меню ↑

Особенности конструкции шлифовального станка

Любой калибровальный агрегат в качестве рабочего органа использует в качестве основного рабочего органа ленту абразивного вида.

В большинстве устройств она он свернута в кольцевом виде и крепится между вращающимися валами.

Один вал является ведомым, а другой – ведущими. Ведущий барабан оснащается механической трансмиссией.

Она основывается на передаче ременного типа, при помощи которой вращательный момент передается от электрического двигателя.

Абразивная лента может быть размещена как в вертикальном, так и в горизонтальном положении.

Имеются и такие модификации агрегатов, в которых рабочий орган может быть установлен под любым углом.

Абразивная лента располагается на станине. Также на станине размещается и обрабатываемая деталь.

Стол агрегата изготавливается из металлических листов или толстых досок. Длина рабочей части напрямую зависит от особенностей ленты и габаритов изделий.

Обработка дерева шлифовальным станком

Если заготовка в длину будет меньше рабочей поверхности устройства, то процесс работы существенно облегчится.

Так, например, при длине шлифовального полотна в 4 м. можно без особых трудностей работать с заготовками, достигающими длины в 2 м.

Основной элемент (полотно) изготавливается с применением бумажной основы и зерен абразивного типа, которые крепятся к ней при помощи клеевого состава. Абразивные полотна изготавливаются механическим либо электрическим способами.

При механическом создании на полотно равномерно рассыпаются абразивные зерна, а при электрическом – применяется поле, которое располагает зерна острыми гранями вверх с целью улучшения режущих качеств.

Специалисты рекомендуют использовать абразивное полотно с редкой засыпкой. На такой ленте зерна рассредоточены по 70 % рабочей поверхности. На такой ленте практически не задерживается древесная пыль, что существенно улучшает качество финишной обработки.
к меню ↑

Делаем калибровально-шлифовальный станок своими руками

Представленное оборудование – это конструкция аналогичная обычный верстак. Для того, чтобы предать агрегату дополнительную устойчивость ножки рекомендуется размещать под углами.

Для движения агрегата лучше всего использовать электрический двигатель с силовыми показателями в 1500—3000 оборотов в минуту.

Используя двигатель фланцевого типа, можно с легкостью прикрепить к нему лист фанеры прямоугольной формы.

Это позволит перпендикулярно фиксировать заготовку для обработки. Рабочая поверхность собирается из продольных брусков, на внутренней поверхности которых располагается рама, оснащенная поперечными лонжеронами.

Самодельный шлифовальный станок по дереву

При сборке следует учитывать ширину рамы и ее соответствие закрепленному на редукторе листу из ДСП.

Читайте также: обзор моделей и характеристик форматно-распиловочных станков для распиловки ДСП.

В боковой части рамы необходимо сделать отверстие для пружины. Это позволит создать обратное соединение серьги и эксцентрика с помощью пружины возвратного типа.

На боковой части агрегата располагается эксцентрик со шпилькой. К нему крепится возвратная спираль, обеспечивающая необходимую степень натяжения ленты. Она будет натягиваться при нажатии на ручку эксцентрика.

Шлифовальное полотно нужно надеть на два барабана, на внешней поверхности которых наклеены фанерные листы. Перед этим необходимо произвести расточку диаметра. Это позволит надеть шпиндель на цилиндр.

Для создания границ цилиндра на шпиндель нужно надеть шайбы, диаметр которых должен быть больше диаметра барабанных колодок. Для улучшения качества обработки на горизонтальной поверхности агрегата нужно прикрепить специальный упор из доски.

Расположить его следует между двумя валами. Рабочую поверхность лучше всего накрыть импровизированной площадкой, изготовленной из фанеры. Форма площадки может быть фигурной и повторять контуры агрегата.

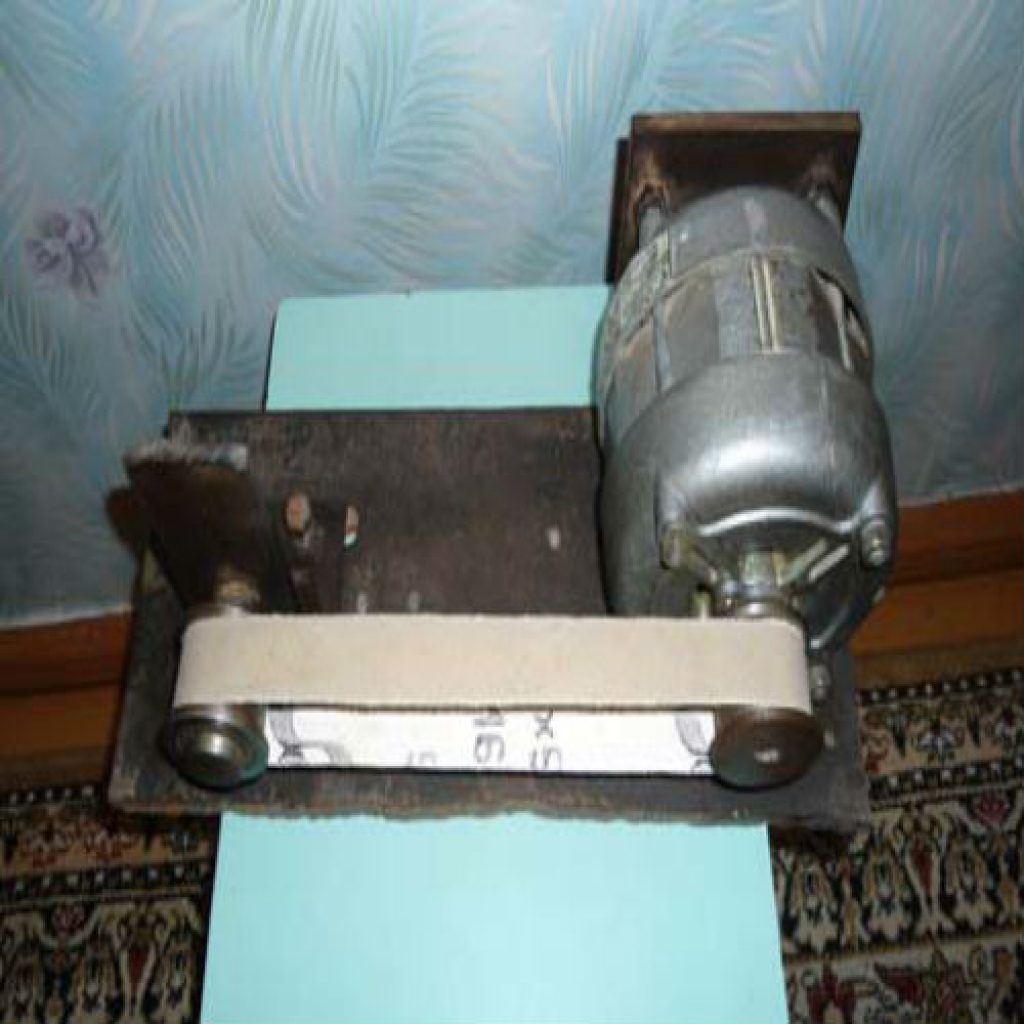

Рабочий стол шлифовального станка по металлу

Крепится рабочий стол при помощи саморезов. Кроме того возле ведущей колодки нужно смонтировать расширительный столик.

Он поможет с легкостью проводить работы по шлифовке внутренних радиусов заготовок. Для максимально эффективного использования ленты во всю ширину рекомендуется применять специальную наклонную плоскость.

Ее можно прикрепить к рабочему столу с помощью шпильки с одной стороны и зажимного барашка – с другой.

Читайте также: назначение и сфера применения токарного станка ТШ-3.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Шлифовальные

Шлифовальная машина по дереву своими руками видео

Шлифование является одним из способов обработки древесины, который позволяет придать заготовкам идеально ровную поверхность. Универсальный в использовании шлифовальный станок по дереву будет отличаться функциональностью и простотой в эксплуатации. Для обработки пиломатериалов можно использовать изготовленные специализированными производителями агрегаты, так и выполнить такое оборудование самостоятельно, что позволит существенно сэкономить.

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

При необходимости можно изготовить самодельный шлифовальный станок по металлу или дереву, выполненный на основе дрели, мотора от стиральной машины или с использованием другого оборудования.

Дисковые агрегаты

Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

  • Универсальность использования.
  • Эффективность.
  • Надежность.
  • Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Изготовление шлифовальных станков

Предлагаемые сегодня в специализированных магазинах станки, изготовленные промышленным способом, отличаются универсальностью в использовании, функциональностью и эффективностью. Их единственный недостаток — это высокая стоимость, поэтому при необходимости выполнения различного рода шлифовальных работ большинство домовладельцев решается на изготовление самодельного оборудования, которое по своим параметрам и качеству обработки практически не уступает заводским агрегатам.

Конструктивно изготовленный своими руками шлифовальный станок по металлу будет состоять из следующих компонентов:

  • Металлическая или деревянная станина.
  • Электрический двигатель.
  • Ведущий вал.
  • Рабочая поверхность.
  • Шлифовальная лента.

При изготовлении барабанного шлифовального станка по дереву своими руками необходимо определиться с мощностью используемого электромотора. Рекомендуется выбирать электродвигатели, развивающие около 3 кВт и способные поддерживать чистоту оборотов в 1 500 в минуту. На основе такого привода может быть изготовлен функциональный, долговечный и надежный шлифовальный станок, который справится с обработкой деревянных изделий. Проще всего выполнить такое оборудование на основе электродвигателя от старой стиральной машины.

Станина шлифмашины может изготавливаться из пиломатериалов или металлического уголка, сваренного и дополнительно обшитого фанерой. Выбирать размеры станины необходимо исходя из габаритов используемого привода, а также размеров обрабатываемых на агрегате деревянных заготовок. Выполняя станину, необходимо ориентироваться на имеющуюся проектную документацию, что и позволит правильно изготовить несущее основание станка, которое в последующем сможет выдержать существенные нагрузки.

Вал лентошлифовального ручного и автоматического станка, который напрямую соединяется с электродвигателем, можно выточить на токарном станке или использовать уже готовые заготовки от промышленного оборудования. Валы калибровального барабанного шлифовального станка должны располагаться строго посередине основного привода, что в последующем гарантирует качественную обработку деревянных заготовок.

Оптимальная ширина используемой шлифовальной ленты будет составлять 200 миллиметров. Выполнить ее можно из наждака, который разрезается на полосы и в последующем из них уже клеится используемая абразивная лента. Материал должен клеится встык, а с обратной стороны подкладывается плотная материя, которая позволит обеспечить прочность выполненного шва.

Изготовив шлифовальный станок своими руками, можно существенно упростить обработку деревянных заготовок, выравнивание досок и снятие стружки с пиломатериалов. Сделать такой агрегат своими руками не составит сложности. В интернете необходимо будет подобрать схему-чертеж изготовления станка, и с использованием электромотора от старой стиральной машины выполнить простейшее оборудование, которое по своей функциональности и качеству обработки не будет уступать изготовленной заводским способом технике.

Самодельный шлифовальный станок по дереву своими силами

В свое время производства деревянных конструкций обязательно нужно зачищать их поверхности. Ручную работу займет долгий период и даже не будет продуктивен. Заводские шлифовальные центры имеют высшую цена. Потому другой раз целесообразнее сделать станок на дому.

Конструкция барабанного станка

Изготовка следует начать с исследования особенностей конструкции этого вида оборудования. Шлифовальный станок барабанного типа предназначен для обработки деревянных поверхностей, их выравнивания не удаления заусенец.

Устройство относится к виду плоскошлифовальных машин по дереву, которые делают функцию калибровки. Существует огромное количество моделей не типов оборудования. Но главной задачей перед созданием агрегата своими руками является выбор хорошей конструкции. Хорошим вариантом является детализированное ознакомление с заводскими аналогами не составление схемы производства на базе приобретенных данных.

Конструктивно станок должен состоять из последующих компонент:

  • корпус. К нему крепятся главные детали оборудования;
  • агрегат. В большинстве случаев для этой цели устанавливают асинхронный электродвигатель;
  • шлифовальный барабан. Принципиально верно подобрать его поперечник, способ снятия стружки. Своим руками можно сделать основу, на которую устанавливается наждачная лента. Либо заказать у профессионального токаря цилиндрическую головку с режущей кромкой. Все зависит от вида работ;
  • устройство для изменения частоты работы вала двигателя;
  • рабочий стол. На нем будет располагаться заготовка. Специалисты рекомендуют при изготовлении станка своими руками этот компонент делать из стеклотекстолита;

Дополнительно в барабанном шлифовальном оборудовании можно предусмотреть наличие механизма для удаления пыли и стружки из зоны обработки. Также рекомендуется делать рабочий стол с изменяемой высотой относительно рабочего барабана. Это позволит обрабатывать часть торца деревянной заготовки.

Если необходима шлифовка наружной или внутренней плоскости доски – барабан должен располагаться горизонтально. При этом предусматривается возможность его регулировки по высоте.

Виды шлифовальных барабанных станков

DIY Вибрационная шлифовальная машина своими руками.

Как сделать Вибрационная шлифовальная машина своими руками. ссылка на мотор.

Ленточная шлифовальная машина своими руками.

Как сделать ленточную шлифовальную машинку своими руками. ссылка на мотор.

Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

Существуют следующие типы обрабатывающих центров:

  • плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
  • круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
  • планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

Самостоятельное изготовление шлифовального станка

Самая простая модель станка своими руками представляет собой дрель, которая монтируется на станине. Шлифовальные цилиндры вытачиваются из дерева и на их поверхности крепится наждачная бумага с требуемым показателем зернистости.

Но подобная конструкция имеет небольшой функционал. Для обработки средних объемов рекомендуется сделать оборудование по дереву по другому принципу. В первую очередь необходимо правильно подобрать силовой агрегат. Чаще всего применяют электродвигатель мощностью до 2 кВт и частотой оборотов до 1500 об/мин. Этим требованиям отвечают асинхронные модели, которые можно взять из старых бытовых приборов – стиральной машины или пылесоса.

Порядок изготовления самодельного станка.

  1. Корпус. Он должен быть достаточно устойчив. Поэтому его делают из листовой стали толщиной от 1,5 мм и более. В качестве альтернативы можно рассмотреть оргстекло толщиной 10 мм.
  2. Двигатель устанавливается таким образом, чтобы вал находился в вертикальной плоскости.
  3. Барабан для обработки. Если планируется выполнять только шлифовальные работы — на него устанавливается абразивная лента. Для более глубокой обработки потребуется сделать стальной конус с режущей кромкой.
  4. Рабочий стол. Он располагается в верхней части схемы. Рекомендуется сделать его регулируемым относительно неподвижного цилиндра.
  5. Блок управления. В конструкциях, сделанных своими руками, редко предусматривают возможность регулировки скорости вращения двигателя. Поэтому блок будет состоять из кнопок включения и выключения агрегата.

Во время работы оборудования неизбежно будет формироваться стружка и деревянная пыль. Можно усовершенствовать конструкцию, установив в зону обработки патрубок бытового пылесоса.

В видеоматериале можно ознакомиться с примером работы конструкции, изготовленной своими руками:

Все материалы в любом производстве, помимо изготовления, требуют ещё дополнительной и финишной обработки. Яркими примерами таких обработок можно назвать шлифовку и полировку изделия. Эти два вида механического воздействия на поверхность детали, доводят её внешний вид до совершенства. Однако всем известно, чтобы выполнить эти операции руками, уйдёт много времени и сил, да и равномерность обработки может обеспечить разве что очень опытный мастер. Для облегчения такого рода работ, человек придумал себе в помощь различные приспособления и механизмы. О некоторых из них и пойдет речь дальше.

Общее назначение и виды станков

Станок предназначается для окончательной обработки деталей и заготовок из разных материалов путём воздействия на них поверхностью с абразивным или алмазным напылением. Станок, его составляющие механизмы и приспособления позволяют соблюдать точность размера и форму, а также обеспечивают создание идеальной поверхности детали или заготовки.

С помощью станка можно обработать плоские детали, поверхности снаружи и внутри, детали различной геометрической формы, шлифовать или полировать резьбу и зубья зубчатых колёс. По своим характеристикам шлифовальные станки делятся на:

  • Круглошлифовальные.
  • Внутришлифовальные.
  • Бесцентрово-шлифовальные.
  • Плоскошлифовальные.
  • Специальные станки (для шлифовки резьб, зубчатых колес).

Процесс шлифования

Шлифованием называется процесс снятия верхнего слоя с поверхности обрабатываемой детали с помощью применения абразивов или алмазной крошки. Они собраны в общую массу на рабочей поверхности и скреплены связующим составом. Они образуют в итоге шлифовальный круг или ленту.

Во время работы абразивной поверхности придаётся круговое движение при помощи электрического двигателя. При соприкосновении поверхности заготовки с абразивом и происходит процесс обработки. Есть расхожее мнение, что шлифование абразивами — это обработка трением. Однако, это неверно.

Каждая абразивная частица имеет острые грани, при касании с материалом (металл, пластик, дерево, камень) работает, как режущий инструмент и снимает стружку, как скажем фреза или сверло. Если учитывать немалую скорость вращения шлифовальных кругов, а также возникновение стружки, как продукта шлифования, необходимо учитывать и возможность травмирования этой самой стружкой.

Меры безопасности во время работы

При работе на станке требуется соблюдать следующие правила техники безопасности:

  • Для защиты органов зрения все работы у станка выполнять в защитных очках или маске.
  • Проверять перед началом работы абразивные круги на предмет трещин и повреждений.
  • Количество оборотов двигателя не больше установленных производителем.
  • Изменять положение детали и удерживающих её приспособлений в процессе работы — запрещено.
  • Шлифовальные круги на всех станках должны быть оборудованы соответствующей защитой.
  • На верстачных шлифовальных станках стол подачи заготовки закреплять на 1,5−3 мм от круга.

Необходимость на производстве и в быту

Сегодня в производственных цехах шлифовальные станки используются постоянно. В зависимости от масштабов производства может быть установлен как один станок, так и все его разновидности по сложности и габаритам.

Однако и в быту этому оборудованию всегда есть применение. У одних — в гараже имеется верстачный наждачный станок для обработки металла. У других — в мастерской установлены несколько разных по конструкции шлифовальных машин по дереву. У третьих — во владении стоит универсальный, комбинированный станок. Есть электроинструменты для ручной шлифовки: барабанного типа, лентошлифовального, ленточнопильного, маленькие машинки или большие станки. И все они востребованы.

На рынке представлен довольно широкий ряд всевозможного подобного оборудования от многих производителей. И цены на них достаточно приемлемы. Но это — машины общего назначения. А если человек занимается собственным делом, или у него есть хобби, то нужен станок особой специализации. Здесь цена уже вырастает в несколько раз.

По этой причине или исходя из собственных желаний многие умельцы изготавливают самоделки. В основном для обработки дерева, пластика и металла, реже для резки и шлифовки камня. И, в общем, это правильно. Ведь даже простую заточку кухонных ножей проще и быстрее сделать на станке, чем вручную используя оселок. Благо к созданию своими руками самодельного станка для дерева располагает и его совсем нехитрая конструкция.

Изготовление шлифстанка своими руками

Шлифовальный станок своими руками для дерева собрать совсем несложно. В народе его ещё называют просто — наждак.

Основным составляющим элементом является двигатель. Наверняка у многих в хозяйстве найдется старая стиральная машина. Её мотор для этой цели вполне подойдёт. Если нет, новый движок на рынке обойдётся довольно дорого, а вот на любой барахолке можно отыскать б/у в рабочем состоянии. Электродвигатель должен быть сильным от 750 Вт до 2 кВт, не скоростным от 1500 до 3000 об/мин, если трёхфазный, то всегда можно адаптировать под 220 В. Также понадобятся толстая фанера, саморезы, клей ПВА, ну и инструмент, конечно.

Задача простая: сделать жёсткий диск, на который наклеится наждачная бумага. Для этого вычерчиваем на фанере круг диаметром 150−170 мм, если фанера достаточной толщины, чтобы скрыть зажимную гайку, достаточно одной заготовки. Если нет, склеиваем две одинаковых заготовки клеем ПВА. Зажимная гайка шпинделя двигателя должна быть утоплена в диск заподлицо с его рабочей плоскостью.

Из той же фанеры 15−24 мм нужно изготовить несколько деталей:

  • Станину, к которой будет крепиться двигатель.
  • Стол подачи с направляющими для изменения угла наклона.
  • Конструкцию дисковой защиты.
  • Основание для крепления всего станка к верстаку.

Защиту для диска можно сделать в виде арки с прямыми углами или усечёнными. Она, как и стол подачи, крепится к станине. Из дополнительных приспособлений можно установить на столе подачи упор-транспортир, который позволит подавать заготовку под фиксированным, горизонтальным углом.

Отдавая дань эстетике, желательно каждую деталь перед сборкой отшлифовать. Но это по желанию, а вот со столом подачи это необходимо сделать тщательно. Гладкая поверхность обеспечит равномерное и непрерывное движение детали вдоль рабочей поверхности диска.

Плоскошлифовальный станок

Назначение этого станка открывается в самом его названии — плоскошлифовальный, то есть для шлифовки плоских поверхностей деталей и заготовок. Он может быть дисковым, барабанным (по типу рейсмуса) или ленточным. При этом его рабочая поверхность может располагаться вертикально, горизонтально или регулироваться.

Отдельные конструкции станков делают полностью регулируемыми. Но это индивидуально. Самодельные машины каждый делает под себя, чтобы удобнее было работать. Конструкции с полной регулировкой изготовить сложнее. У них регулируется прижим барабана или ленты, то есть, другими словами, существует возможность фиксированного передвижения рабочей поверхности по вертикальной оси. И подручник имеет механизм движения в двух направлениях, как каретка держателя резцов на токарном станке.

По словесному описанию трудно представить себе, как это выглядит. И тем более трудно понять, как оно работает. Но сегодня у нас есть интернет. Там можно найти ролики, где бывалые мастера делятся своим опытом, подробно объясняют и показывают, как изготовить подобное оборудование. Предоставляются подробные чертежи и схемы с точными размерами и указаниями, какой материал использовать для сборки. В общем, если есть затруднения с самостоятельным конструированием, то всегда можно просто изготовить чью-нибудь копию.

Ленточный шлифовальный станок

Этот станок придумали для обработки длинных деталей. Абразивная лента имеет в своей основе прочную матерчатую ткань, скреплённую в кольцо. Размеры существуют разные. Приводится в движение всё тем же электродвигателем с аналогичными характеристиками. Но некоторые умельцы заменяют двигатель дрелью. Хорошая дрель — универсальный по многим параметрам инструмент. Однако такая замена больше актуальна для небольшого размера настольных станков, как правило, такими пользуются моделисты.

Как собирается ленточная шлифмашина своими руками? Лента натягивается между двумя валами или барабанными роликами. Один из которых — ведущий (он крепится на шпиндель двигателя), а второй — ведомый (он обеспечивает натяжение шлифовальной ленты). Чтобы лента не соскакивала с барабанов, к их торцам крепятся шайбы-стопоры. Получается нечто вроде текстильной катушки. При незначительных перекосах износ ленты происходит быстрее, чем разрушаются края ленты, трущиеся о стопорные шайбы. Так что эта идея вполне жизнеспособна и себя оправдывает.

Также между барабанами с тыльной стороны ленты устанавливается экран-опора, который обеспечивает плотный прижим всей плоскости заготовки к поверхности ленты. Чтобы снизить силу трения, экран тщательно шлифуется. Изготовить его можно как из лёгкого металла, так и из твердых пород дерева.

Ведущий валик необходимо обрезинить или изготовить из жёсткой резины. Это обеспечит невозможность проскальзывания ленты по поверхности валика. Всю конструкцию при необходимости можно располагать по-разному: вертикально, горизонтально или под углом. К общей станине, как и на всех подобных станках, крепится подручник жёсткий, под углом 90 градусов, либо регулируемый. Расстояние между лентой и краем подручного стола не должно быть больше 3 мм. Ввиду того что разрыв ленты не способен нанести значимые телесные повреждения, защиту делают лишь для удаления продуктов шлифования.

Самодельный гриндер

Гриндер — это высокоскоростная лентошлифовальная машина или универсальный станок. Рабочие поверхности — диск и лента. Двигатель используется такой же, как и на всех станках. А высокая скорость достигается при использовании шкивов разного диаметра. Шкив большого диаметра монтируется на шпиндель двигателя и является ведущим. Малый шкив — натяжной.

На универсальном станке на шпиндель крепится ещё и диск. Можно установить и дополнительный передающий ролик, опорные крепления которого будут подпружинены. Делается это для быстрой смены абразивной ленты.

От остальных шлифовальных машин гриндер отличается скоростью обработки и универсальностью. Используя сменные ленты для разных материалов, можно быстро обрабатывать поверхности даже высоколегированной стали.

барабанные и калибровальные, ленточные и дисковые, другие станки для шлифовки. Как сделать своими руками по чертежам?

Шлифовка – обязательная процедура перед финишной отделкой поверхности. Для проведения работ используют специальные станки и шлифующие материалы. Подобное оборудование отличается высокой стоимостью, поэтому стоит рассмотреть подробнее, в чем плюс шлифовальных станков, а также можно ли сделать такой агрегат самостоятельно.

Описание и назначение

Шлифовальные станки по дереву применяют для проведения финишной обработки поверхности разных деталей и заготовок.

Процедура проводится посредством использования поверхности с напылением из алмазов или другого абразивного материала. Посредством подобной установки удается добиться максимальной точности в размерах обрабатываемой детали, а также создать идеально ровную поверхность.

Шлифовальные станки позволяют выполнить обработку наружной и внутренней поверхности любой детали, а также отполировать резьбу.

По характеристикам станки принято делить на:

  • шлифовальные круглого типа;
  • плоскошлифовальные;
  • внутришлифовальные.

Также выделяют шлифовально-калибровальные и специальные станки для обработки резьбовых изделий, зубчатых колес, досок. Ключевая особенность подобного оборудования – возможность настройки степени обработки изделия. Достигается такой результат за счет изменения зернистости абразива.

Основную полировку мастер выполняет с использованием наждачной бумаги с крупным зерном. Для достижения гладкой поверхности рекомендуется постепенно уменьшать величину зерна и завершать работу обычной шкуркой с мелким зерном.

Другая особенность аппарата – возможность выбора способа установки абразива.

Обзор видов

Заводы выпускают несколько видов шлифовальных станков. Так, например, станки бывают калибровочно-шлифовальными, шпиндельными, лепестковыми, тарельчатыми или щеточными. И это далеко не полный список возможных видов. Стоит подробнее рассмотреть наиболее востребованные типы оборудования для обработки различных поверхностей.

Дисковые

Мини-станок имеет форму диска, плоскость которого покрыта прочным абразивом в виде наждачной бумаги. Шлифование поверхности осуществляется посредством прикладывания к диску:

  • кромок изделия;
  • боковых поверхностей.

Чтобы получить надежный результат, посередине устанавливают опорную планку. Такая конструкция идеально подходит для обработки прямых или выпуклых кромок.

Ленточные

В конструкции установки предусмотрено два барабана, стоящих в вертикальном или горизонтальном положении. Первый барабан приводной, второй – натяжной. В качестве абразива выступает петля из наждачки, склейка которой происходит по шаблону. Впоследствии склеенную петлю монтируют на оба барабана и натягивают ее.

Когда происходит запуск двигателя устройства, то полоса абразива начинает двигаться. Шлифовка осуществляется посредством прижатия поверхности материала к ленте абразива. Для фиксации элемента используют специальный прижим – утюжок, который при необходимости можно переместить влево или вправо.

Барабанные

Применимы для шлифовки вогнутых кромок. Основу конструкции составляет цилиндр, вращение которого осуществляется посредством работы специальных элементов. На цилиндр установлен абразив. Преимущество настольных установок – высокая эффективность обработки материала. С помощью подобного оборудования можно избавиться от неровностей поверхности щитов, крупных деталей.

Дополнительно выделяют группу ручных лепестковых станков, которые подходят для использования в домашних условиях. Также внимания заслуживают шлифовально-калибровальный, рельефно-шлифовальный и широколенточный станки. Об особенностях оборудования можно узнать по названию.

Популярные бренды

Производители шлифовальных станков регулярно обновляют ассортимент оборудования. Стоит рассмотреть рейтинг популярных моделей.

Дисковые

Среди востребованных станков дискового типа выделяют такие.

  • Jet JDS-12 220 В. Оборудование стационарного типа, оснащенное станиной из чугуна. Установку используют для обработки габаритных изделий, станина способствует погашению лишних вибраций в процессе работы шлифовальной машины.
  • S089A. Станок китайского производителя, оборудованный компактным диском, диаметр которого не превышает 305 мм. Мощность станка достигает 800 Вт. В качестве материала корпуса использован чугун. Дополнительно производитель предусмотрел прорезь на рабочем столе для перемещения упора.
  • Einhell TC-US 400. Устройство комбинированного типа, в котором совмещены достоинства тарельчатого и ленточного станков. Диаметр диска составляет 15 см, максимальная частота вращения барабана – 1400 оборотов в минуту.

Также среди потребителей ценятся станки производителя Корвет и Powermatic.

Ленточные

В этой категории популярностью пользуются следующие модели.

  • Jet EHVS-80. Вертикальный станок, скорость ленты которого достигает 16 м/с. Вес оборудования составляет 110 кг.
  • ШЛПС-6М. Станок стационарного типа, лента в котором расположена горизонтально. Высота подъема стола станка достигает 40 см, вес оборудования – 670 кг.

Барабанные

Лидерами этой категории оборудования являются такие модели.

  • Jet JBOS-5 220 В. В процессе работы станка происходит вращение шпинделя в вертикальной плоскости. Преимущество модели – возможность наклонить рабочий стол до 30 градусов.
  • Proma BO-25 25000370. Компактный шлифовальный станок, мощность которого не превышает 370 Вт. В конструкции предусмотрен квадратный рабочий стол, который можно наклонять во время работы.

Количество моделей шлифстанков растет с каждым годом. Производители выпускают новые модели машин, предназначенных для качественной обработки поверхностей различных материалов.

Нюансы выбора

Не всегда удается сразу выбрать, какой шлифовальный станок будет лучше для дома. При выборе подходящего оборудования рекомендуется обратить внимание на следующие моменты.

  • Производителя. Предпочтение стоит отдавать компаниям, которые зарекомендовали себя на рынке шлифовального оборудования.
  • Характеристики. Перед тем как их смотреть, стоит определиться с целью использования шлифовального станка. Для обработки небольших материалов не нужно закупаться габаритным оборудованием.
  • Функциональные возможности. Некоторые станки можно крутить и поворачивать для более тщательной обработки деталей.

Дополнительно рекомендуется учесть срок службы изделия и возможность использования абразивов разного типа.

Как сделать своими руками?

Если нет возможности приобрести шлифовальный станок, его можно сделать самостоятельно. Стоит подробно рассмотреть пошаговую последовательность изготовления агрегатов разного вида.

Дисковый

Для создания шлифовального станка достаточно сделать следующее.

  1. Изучить чертежи.
  2. Закрепить на столе электродрель.
  3. Установить на нее шлифовальный круг.

    Также изготовить дисковый станок можно посредством установки шлифовального диска на вал, взятый от циркулярной пилы. Если под рукой нет подобного оборудования, то сначала потребуется собрать:

    • опору;
    • подставку, на которую будет установлен стол;
    • диск для абразива.

    Когда все элементы будут собраны, останется соединить их.

    Ленточный

    Чтобы собрать самодельную установку, потребуется следующее.

    1. Сделать станину. Для ее сборки можно использовать две тумбы, куда впоследствии нужно установить приводной барабан, оборудованный электродвигателем. Также на тумбы необходимо будет смонтировать натяжное устройство для крепления наждачной ленты.
    2. Соединить тумбы с помощью рамы. На ней впоследствии будет перемещаться рабочая поверхность стола.
    3. Собрать подъемник для рабочего стола и устройство для смены положения «утюжка».
    4. Установить защитный кожух, к которому далее нужно подключить патрубок системы, отвечающей за удаление пыли.

    Последний этап подразумевает сборку электрической системы запуска и остановки оборудования. Самым сложным в перечисленной схеме является сборка барабанов, на которые нужно натянуть абразив.

    Барабанный станок

    Самый доступный вариант сборки барабанного станка подразумевает монтаж электродвигателя на рабочий стол таким образом, чтобы вал силового агрегата проходил через предусмотренное отверстие. Для этого нужно следующее.

    1. Собрать станину, которая будет выступать в качестве опорной площадки.
    2. Установить подставку и пластину.
    3. Сделать отверстия для монтажа двигателя установки.
    4. Установить барабан на вал посредством резьбы.

      Для изготовления барабана лучше использовать древесину или отрезок трубы. Последний этап заключается в обмотке наждачной бумаги вокруг барабана и ее последующей фиксации саморезами. Вне зависимости от габаритов собранного станка стоит позаботиться о скорости движения абразива. Она не должна быть высокой. Максимальное количество оборотов электродвигателя должно составлять 1000 в минуту.

      Правила применения

      Работа со шлифовальной установкой требует соблюдения ряда правил и рекомендаций.

      1. Работы стоит проводить в защитных очках и масках. Это поможет предотвратить проникновение пыли или мелких частиц в органы зрения, дыхания.
      2. Перед началом работы нужно проверить работоспособность оборудования и осмотреть абразивные круги на наличие трещин или других видов деформации.
      3. Нельзя увеличивать количество оборотов двигателя, если это не предусмотрено паспортом объекта.
      4. Запрещено во время обработки поверхности резко менять положение детали или приспособлений, которые обеспечивают ее фиксацию.
      5. Каждый круг на станке должен быть оборудован специальной защитой.

      В случае использования шлифстанков верстачного типа следует организовать крепление заготовки на 1,5-3 мм от круга, на котором закреплен абразивный материал.

      Уход и обслуживание

      Работа со шлифовальным станком неразрывно связана с образованием пыли в больших объемах. В случае использования подобных установок на заводах или других предприятиях удаление пыли происходит посредством местных вытяжных устройств высокой мощности. Если этого не предусмотреть, под угрозой может оказаться здоровье работника.

      В процессе эксплуатации станка происходит постепенный износ абразивного материала.

      В случае возникновения подобной ситуации или выхода из строя элементов оборудования рекомендуется своевременно поменять расходный материал. Для этого стоит предварительно закупиться готовыми дисками с установленной наждачкой или лентами. Хранить расходные материалы следует в закрытом шкафу, куда не способна попасть пыль или влага.

      Еще одна особенность работы со шлифстанкком – это образование ощутимого заряда статического электричества. Чтобы во время шлифовки оператора не ударило током, рекомендуется организовать заземление устройства. Шлифовальный станок – востребованный вид оборудования, с помощью которого выполняют финишную отделку поверхности различных материалов. При необходимости подобную установку можно сделать своими руками. Однако стоит предварительно взвесить собственные возможности.

      Обзор настольных ленточно дисковых шлифовальных станков по дереву смотрите в видео.

      Шлифовально калибровальный станок по дереву б у

      Калибровально-шлифовальные станки в Московской области

      Консольный, ленточный шлифовальный станок мод. Beaver SRP -380 Предназначен для калибрования и шлифования плоских заготовок из древесины, покрытых.

      Чистка мясорубки двустороннее австрийская компания Принц. — Тип: PRINZ 3602 — Год: 2000 Чистка мясорубки двустороннее австрийская компания.

      Экономичный шлифовальный станок, обеспечивающий ширинушлифования 965 мм Ленточный конвейер высокого качества с длительным сроком эксплуатации.

      Тип R-RP1000 Рабочая ширина 1000 мм Мин. рабочая длина 500 мм Рабочая толщина 3-110 мм Скорость подачи 6-30/мин Общая мощность двигателей 20,25 кВт.

      Год выпуска 2008 Состояние хорошее,заменены валы на новые ,произведена предпродажная подготовка. Доставка в любой город России, Беларуси.

      1 рабочая группа: ролик диаметром 130 мм и утюжок для обработки массива, фанеры и окрашенных поверхностей. Моноблочная стальная станина.

      Калибровально-шлифовальный станок SICAR META 950 2R Италия Основные характеристики: Основание из стали повышенной жесткости Станок оснащен.

      Двухместный шлифование тип линии SANDIGMASTER SA-3310-1350 Линия состоит из двух машин соединены друг с другом конвейерной ленты. ТЕХНИЧЕСКИЕ.

      — Машины в наличии -Технический обзор — Отличное состояние — Год 2003 Станок SCM SANDYA UNO — Машины в наличии -Технический обзор — Отличное.

      Колибровально-шлифовальный станок Beaver,ширина обрабатываемой поверхности 1000мм Рабочая ширина, мм 1000 Толщина обрабатываемой заготовки (мин./.

      Технические характеристики Модель SAN 380 Диаметр аспирационного отверстия на станке, мм 100

      Широкий шлифовальный станок B?TFERING Optimat ШОС 113 Алмазный Год конец декабря 2004 — Машины на складе — Великий условие — как новый -.

      2 Совокупная широкий шлифовальный станок DMC — Машины на складе — Максимальная ширина заготовки 110 см — Максимальная высота заготовки.

      Jet DDS-225 – мощный профессиональный шлифовальный станок, предназначенный для эксплуатации на производстве. Может работать с брашировальными.

      1)Калибровально-шлифовальный станок SR-RP 1300B Beaver ! цена: 650000р ! Два шлифовальных узла: R — ролик для калибрования, и RP — комбинированный.

      Двухленточный ширина 950мм. Год выпуска- 2006. Макс. толщ. 170мм. Скорость подачи 5-10 м/мин. Длина ленты 1900мм. Двигатель 11 квт. Утюжок на.

      Год выпуска: 2013Состояние: отличное. Производитель: Casadei (Италия)Доставка в любой город России и Беларуси.Монтаж и наладка станков на Вашем.

      B?TFERING Тип ШОС 213 / КК / Алмазный B?TFERING Тип ШОС 213 / КК / Алмазный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Техническое состояние, как новый . — 2005.

      Описание: Год выпуска: 2007 Производитель: C.B. Levigatrici (Италия) Торг только у станка. Доставка в любой город России и Беларуси. Монтаж и.

      Станок калібрувально-шліфувальний Призначений для шліфування шпону та лакованих заготовок. Технологія і обладнання : індивідуальне управління.

      Широкий шлифовальный станок VANGROENWEGHE 1330 комби — Машины на складе — Отремонтированный — VG состояние — Год 1998 Широкий шлифовальный.

      Описание: Год выпуска: 2004 торг только у станка. Производитель: Griggio (Италия) Доставка в любой город России и Беларуси. Монтаж и наладка.

      Шлифовально-калибровальный станок производство Италия SCM DMC TC1350 M1 , s/n SA/004541, code 2949502002H, 2001 год 1.

      Использовался 4 года как дополнительный. Можете проверить состояние на месте.

      Станок 2012 года выпуска, но почти не эксплуатировался, состояние нового! До сих пор стоят ленты с завода. Ширина — 970 мм · 1-я группа.

      Калибровально шлифовальный станок Beaver SR-RP 1000B Модель SR-RP 1000B Рабочая ширина, мм 1000 Толщина обрабатываемой заготовки (мин./ макс.), мм.

      Калибровально-шлифовальный станок консольного типа Cindy. 2008 год выпуска. Состояние нового, отработал 6 месяцев. Калибровально-шлифовальный.

      Вертонген шлифовальный станок, то F 300 КОМБИ — Машины на складе — После восстановленные — Государственная В.Г. Вертонген шлифовальный.

      Продам шлифовальный станок Jet 22-44 PLUS бу. В рабочем состоянии.

      Продается станок для шлифование МДФ ДСП и Массива. Производство COSTA levigatrichi. Год выпуска 2007.Италия. Три шлифовальных вала и скотч брайт.

      Продам DDS-237 Двухбарабанный шлифовально-калибровальный станок в идеальном состоянии и два стружкоотсоса к нему.

      — Машины в наличии -Технический обзор — Отличное состояние — Максимальная ширина шлифования 90 см — Максимальная высота шлифования 10 см Широкий.

      Производитель : SCM (Италия) Произведён в 2010 г. куплен в 2012 Серийный номер: AB/204079 Состояние нового станка (б.у. около 8ч,). Sandya 3S имеет.

      Два рулона точильщика DDS-225 — СЕ, — Гарантийное и пост-гарантийное обслуживание Два рулона точильщика DDS-225 — СЕ, — Гарантийное и.

      срочно продам калибровально-шлифовальный станок, б/у, в хорошем состоянии, Италия, Griggio.

      Широкий пояс типа шлифовальный Профессиональные WS-1000 — Новая машина — В ассортименте — в наличии на складе — Гарантийное обслуживание -.

      Калибровально-шлифовальный станок Houfek консольного типа Cindy предназначен для калибрования (выравнивания заготовки в размер по толщине) и.

      Основание: монолитная рама без болтовых соединений, выполнена из стальных трубчатых профилей большой толщины, соединённых электросваркой при помощи.

      Тип R-RP630 Рабочая ширина 630 мм Мин. рабочая длина 500 мм Рабочая толщина 3-110 мм Скорость подачи 6-30/мин Общая мощность двигателей 20,25 кВт.

      I – калибровальный вал (металлический). II – калибровальный вал (резиновый). III – шлифовальный утюжок. Станок подключен! I – калибровальный вал.

      Автоматическая центровка конвейера Пневмообдув второй ленты Столы спереди и сзади Секционный электронноуправляемый утюжок 30 мм сегмент Очистка на.

      Тип R-RP1300 Рабочая ширина 1300 мм Мин. рабочая длина 500 мм Рабочая толщина 3-110 мм Скорость подачи 6-30/мин Общая мощность двигателей 30,37 кВт.

      Произведено в 1995 г. в Дании. №. машины.: 9585037. Продается в таком состоянии как есть. Размеры: 1800x620x2000 мм. Вес: 400 кг.

      Широкий шлифовальный станок SCM Sandya 10 — Машины на складе — Отремонтированный — VG состояние Широкий шлифовальный станок SCM Sandya 10.

      Описание калибровально-шлифовального станка Casadei Libra 40 Год выпуска: 2013 Состояние: отличное. Производитель: Casadei (Италия) Доставка в.

      2 рабочие группы: ролик диаметром 160 мм и комбинированный узел с роликом диаметром 160 мм и утюжком для обработки массива, фанеры и окрашенных.

      — Машина на складе — Восстановленные — VG состоянии Станок SCM SANDYA10 — Машина на складе — Восстановленные — VG состоянии ТЕХНИЧЕСКИЕ.

      Уникальный станок многоцелевого использования. Область применения от первичной подготовки изделий под покраску, до шлифовки изделий перед.

      Длина барабана мм 965 Диаметр барабана, мм 165 Максимальная толщина заготовки, мм 305 Минимальная толщина заготовки, мм 6,5 Технические.

      Станок полностью в технически исправном состоянии. Последние 5 лет стоял на складе. в начале 2018 года настроен и проверен в работе. Технические.

      • Электросталь (11)

      Калибровально-шлифовальные станки купить в Московской области вы можете на сайте Оборудуй.ком. У нас самый широкий выбор предложений от продавцов со всей России. Если вы хотите продать свое оборудование, технику или инструмент, то просто добавьте бесплатно свое объявление

      Шлифовальные станки б/у

      В этом разделе представлены шлифовальные станки б/у с фото и характеристиками, следующих категорий:

      • Ленточно-шлифовальные станки
      • Калибровально-шлифовальные станки
      • Щеточные станки для профильного шлифования

      Так же продаем новые станки и оборудование. Цены на все станки сообщим по Вашему запросу.

      Мы покупаем и берем на реализацию шлифовальные станки.
      Если Вы хотите продать оборудование или станок, то сообщите нам на email: [email protected], либо по телефону.

      Колибровально-шлифовальный станок Beaver SR-P 1000B

      Год выпуска: 2007. Состояние: в отличном рабочем состоянии. Страна происхождения: Тайвань. Местонахождение: Тверская обл. Цена: по запросу.

      Станок шлифовальный с диском и бобиной ШлДБ — 6

      Состояние: хорошее, рабочее. Местонахождение: Тверская обл. Цена: по запросу.

      Тарельчато-ленточный шлифовальный станок JET JSG-96

      Год выпуска: .Состояние: отличное.Страна происхождения: Тайвань.Местонахождение: Тверская обл.Цена: по запросу.

      Станок калибровально-шлифовальный SCM Sandya 5 RCS 110

      Год выпуска: 2002. Состояние: в отличном состоянии. Страна происхождения: Италия. Местонахождение: Тверь Цена: по запросу.

      Шлифовальный станок ШлПС-8

      Год выпуска: 2002. Состояние: в хорошем рабочем состоянии. Страна происхождения: Россия. Местонахождение: Тверская обл. Цена: по запросу.

      Шлифовально-калибровальный станок LEVIGA 40

      Год выпуска: 2008. Состояние: состояние хорошее, мало был в эксплуатации. Страна происхождения: Италия. Местонахождение: Нижегородская обл. Цена: по запросу.

      Калибровально-шлифовальный станок GRIGGIO G 950 2RR

      Состояние: отличное. Страна происхождения: Россия. Местонахождение: Тверь. Год выпуска: 2001 Цена: по запросу.

      Станок шлифовальный ШлПС-6

      Год выпуска: 2006. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Тверская обл. Цена: по запросу.

      Ленточный-шлифовальный станок HOUFEK BASSET PBH 250

      Год выпуска: 2009. Состояние: станок практически новый, все время стоял под консервацией. Страна происхождения: Чехия. Местонахождение: Московская обл. Цена: по…

      Ленточно — шлифовальный станок ШЛПС

      Количество: 11 шт. Год выпуска: 1999; 1997; 1993; 2005. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Московская обл.; Тверская обл.;…

      Ленточный шлифовальный станок HOUFEK HB 1000

      Состояние: в хорошем рабочем состоянии. Страна происхождения: Чехия. Местонахождение: Московская обл. Цена: по запросу.

      Калибровально-шлифовальный станок HOUFEK BULDOG 5

      Кол-во: 2 шт. Год выпуска: 2007; 2011. Состояние: в отличном рабочем состоянии. Страна происхождения: Чехия. Местонахождение: Московская обл.; Республика Мордовия.…

      Круглошлифовальный станок TOS HOSTIVAR BHS-25A/630

      Год выпуска: 1989г. Состояние: состояние рабочее. Страна происхождения: Чехия. Местонахождение: Тверская обл. Цена: по запросу.

      Станок ленточно-шлифовальный для обработки стекла и камня КАРАТ СШЛС 6.06.1

      Год выпуска: 2007. Состояние: в хорошем рабочем состоянии, дополнительно: стол с пневмоподушкой, абразивные и полировальные ленты. Страна происхождения: Россия. Местонахождение:…

      Калибровально-шлифовальный станок HTS130R-P

      Год выпуска: 2006. Состояние: в отличном рабочем состоянии, мало был в эксплуатации. Страна происхождения: Италия. Местонахождение: Москва. Цена: по запросу.

      Станок для искусственного старения древесины GRIGGIO R 300-2

      Состояние: в отличном состоянии. Страна происхождения: Италия. Местонахождение: Алтайский край. Цена: по запросу.

      Шлифовальный станок STEINEMANN OSUS NOVELLA 160/4K/NS/MC

      Год выпуска: 1996. Состояние: хорошее, рабочее. Страна происхождения: Швейцария. Местонахождение: Вологодская обл. Цена: по запросу.

      Калибровально-шлифовальный станок ITALMAC PRG-950 RK

      Год выпуска: 2004. Состояние: отличное, рабочее. Страна происхождения: Италия. Местонахождение: Московская обл Цена: по запросу.

      Шлифовальный ленточный станок СШЛС-6.06

      Год выпуска: 2008. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Костромская обл. Цена: по запросу.

      Шлифовальный станок ZMM STOMANA KSM-3000

      Год выпуска: 2008. Состояние: хорошее, рабочее. Страна происхождения: Болгария. Местонахождение: Костромская обл. Цена: по запросу.

      Калибровально-шлифовальный станок Beaver SR-P 950

      Кол-во: 2 шт. Год выпуска: 2006; 2008. Состояние: в отличном состоянии, с 2010 года не эксплуатировался. Страна происхождения: Тайвань. Местонахождение:…

      Калибровально-шлифовальный станок SICAR PERSEO 1100 2RK

      Год выпуска: 2004. Состояние: в хорошем рабочем состоянии. Страна происхождения: Италия. Местонахождение: Ярославская обл. Цена: по запросу.

      Колибровально-шлифовальный станок СВ OL13/RRR

      Год выпуска: 2007. Состояние: в отличном состоянии. Страна происхождения: Италия. Местонахождение: г.Москва. Цена: по запросу.

      Калибровально-шлифовальный станок Beaver SR-RP 1300

      Кол-во: 2 шт. Год выпуска: 2003; 2009. Состояние: очень хорошее, рабочее. Страна происхождения: Тайвань. Местонахождение: Московская обл.; Архангельская обл. Цена:…

      Станок калибровально-шлифовальный HTS-110 R-P (QJ)

      Год выпуска: 2007. Состояние: отличное состояние. Страна происхождения: Италия. Местонахождение: Московская обл. Цена: по запросу.

      Шлифовальный станок ШлПС-6М

      Год выпуска: 2000. Состояние: хорошее, рабочее. Страна происхождения: Россия. Местонахождение: Ярославская обл. Цена: по запросу.

      Шлифовально-калибровальный станок 2-хголовочный DMC LSL 130-ARS/E-D

      Год выпуска: 1981. Состояние: хорошее рабочее состояние. Страна происхождения: Италия. Местонахождение: Московская обл. Цена: по запросу.

      Станок шлифовально-каблированный BOGMA KFY-M-1100

      Год выпуска: 2006. Состояние: хорошее, рабочее. Страна происхождения: Швеция. Местонахождение: Архангельская обл. Цена: по запросу.

      Ленточно-шлифовальный станок с контактным роликом LOESER KS 100

      Год выпуска: 2010. Состояние: отличное, не был в эксплуатации, новый в упаковке. Страна происхождения: Германия. Местонахождение: Московская обл. Цена: по…

      Автоматический калибровально-шлифовальный станок SCM SANDYA 5S

      Год выпуска: 2004. Состояние: отличное, рабочее. Страна происхождения: Испания. Местонахождение: Красноярский край. Цена: по запросу.

      Калибровально-шлифовальные станки

      Рабочая ширина обработки: 630 мм

      Скорость подачи: 4 — 16 м/мин

      Общая мощность: 20,34 кВт

      Рабочая ширина обработки: 1000 мм

      Скорость подачи: 6 — 30 м/мин

      Общая мощность: 35,57 кВт

      Рабочая ширина обработки: 1300 мм

      Скорость подачи: 6 — 30 м/мин

      Общая мощность: 51,87 кВт

      Рабочая ширина обработки: 700 мм

      Скорость подачи: 4 — 20 м/мин

      Общая мощность: 24,37 кВт

      Рабочая ширина обработки: 1000 мм

      Скорость подачи: 6 — 30 м/мин

      Общая мощность: 39,94 кВт

      Рабочая ширина обработки: 1300 мм

      Скорость подачи: 6 — 30 м/мин

      Общая мощность: 56,74 кВт

      Рабочая ширина обработки: 1700 мм

      Скорость подачи: 6 — 30 м/мин

      Общая мощность: 80,92 кВт

      Рабочая ширина обработки: 1300 мм

      Скорость подачи: 5 — 30 м/мин

      Общая мощность: 79,12 кВт

      Рабочая ширина обработки: 1000; 1300 мм

      Скорость подачи: 3 — 20 м/мин

      Общая мощность: 26,12 кВт

      Вес: 3100; 3400 кг

      Рабочая ширина обработки: 910 — 1300 мм

      Скорость подачи: 3 — 12 м/мин

      Общая мощность: 11,5 — 54,4 кВт

      Вес: 1350 — 3120 кг

      Рабочая ширина обработки: 910 — 1300 мм

      Скорость подачи: 3 — 12 м/мин

      Общая мощность: 11,5 — 54,4 кВт

      Вес: 1490 — 2430 кг

      Рабочая ширина обработки: 1100 — 1300 мм

      Скорость подачи: 3 — 12 м/мин

      Общая мощность: 15,5 — 120 кВт

      Вес: 2190 — 6500 кг

      Калибровально — шлифовальное оборудование используется на финишном этапе обработки изделий в деревообрабатывающих и мебельных производствах. С помощью данного оборудования можно выполнять калибрование и шлифование грунтованных и шпонированных заготовок, мебельного щита и популярных древесных плитных материалов. Преимущества применения калибровально-шлифовальных станков – качество обработки поверхности и высокая точность, что имеет особое значение в мебельном производстве. Наличие одного или нескольких рабочих узлов позволяет подбирать оборудование по уровню мощности и производительности с учетом реальных возможностей цеха и поставленных задач.

      Рекомендации по выбору

      В каталоге Ассоциации КАМИ представлен широкий модельный ряд шлифовально-калибровальных станков по дереву. Вы можете выбрать и купить оборудование со следующими вариантами компоновки рабочих узлов:

      • R-R light – два барабана;
      • R-R – два вала;
      • R-RC – вал и вал с утюжком;
      • R-R-R – три вала;
      • PR-RP – строгальный вал, вал и вал с утюжком;
      • Ряд других моделей в специальном исполнении (SFR-RV, SUR-R, SFR-RG и т. д.)

      Приоритет при выборе станков в зависимости от рабочих характеристик имеют диаметры валов, ширина обработки, количество и мощность приводов, степень твердости рабочих инструментов. Кроме того, важно обращать внимание на предлагаемые опции и комплектацию оборудования, повышающую его функциональность. Так, станки марки MOTIMAC способны предложить функцию обдува обоих рабочих узлов, а их электрическая часть оснащена компонентами бренда SIEMENS, гарантирующими продолжительную безотказную работу. Важной составляющей работы оборудования является подача сжатого воздуха. С его помощью удается обеспечить необходимое натяжение шлифовальных лент пневматическими цилиндрами с механической регулировкой.

      При выборе и покупке калибровально-шлифовального станка необходимо учитывать рабочую ширину конкретного оборудования. Данный показатель определяет возможность использования станка для изготовления и обработки широкого ассортимента готовых изделий:

      • Модели шириной 630-700 мм – для подоконников, ступеней, плоского погонажа и фасадов;
      • Станки шириной 1000 мм – производство дверей;
      • Оборудование с рабочей шириной 1300 мм – производство клееного щита;
      • Станки на 1700 мм – производство фанеры.

      Предприятие, делающее ставку на повышение качества деревообработки и расширение ассортимента изделий, не откажется от приобретения шлифовально-калибровальных станков. Тем более что его функциональность, точность и качество работы позволят сделать продукцию конкурентоспособной и сохранить себестоимость на приемлемом уровне.

      Купить калибровальный шлифовальный станок по дереву по приемлемой цене в Ассоциации КАМИ

      Выбрать и заказать подходящую модель оборудования вы можете по фирменному каталогу компании. В перечень дополнительных услуг компании входят консультативная помощь, комплекс мер технической поддержки и пуско-наладочных работ.

      Калибровально-шлифовальные станки по дереву

      Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок. Станки оснащены двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Технологические возможности станков позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.

      Серия Nice, небольшие калибровально-шлифовальные станки для обработки древесных материалов. Занимают мало места, легки в использовании, потребляют мало электроэнергии, идеальны для небольших производств. Надежные, могут изготавливаться с большим диаметром валов и длиной лент, идеальны и точны в работе, изготовлены по нормативам ЕС. Две скорости для двигателей лент. Башмаки-прижимы вместе с валом для коротких заготовок. Автоматическая центровка транспортера.

      Калибровально-шлифовальные станки серии WINNER имеют множество опций, такие как : бесступенчатая регулировка скорости лет с инвертером, башмаки-прижимы вместе с валом для подачи коротких заготовок, электронный секционный утюжок, дополнительный утюжок с таймером, дисплей управления Touch Screen, автоматическая центровка транспортера, исключение шлиф валов с панели управления.

      Серия Excel, калибровально-шлифовальные станки для древесных материалов могут использоваться как отдельные позиционные станки, так и встраиваться в автоматические линии и безопасно работать под большой нагрузкой в крупной промышленности. Невысокое потребление электроэнергии и малые затраты на обслуживание. Прочные, надежные и гибкие благодаря возможности установки валов большого диаметра и длинных лент. Башмаки-прижимы вместе с валом для подачи коротких заготовок. Дисплей управления Touch Screen.

      Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также шпонированных заготовок. Станки оснащены двумя шлифовальными узлами: R (ролик) для калибрования, и RP (комбинированный – ролик + утюжок) для чистового шлифования поверхности. Шлифовальные станки отличаются производительностью и надежностью. Технологические возможности станка позволяют использовать его на крупных и средних предприятиях, а также в цехах по производству столярно-строительных изделий, оконных блоков, дверей из массива древесины, клееных мебельных щитов, погонажных изделий, элементов мебели, паркета и других деревообрабатывающих производствах.

      Предназначены для калибрования и шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также окон и дверных полотен для устранения дефектов сборки. Прижимные механизмы на выходе станка предотвращают выброс заготовок после обработки и обеспечивают безопасность оператора. Настройка высоты рабочего стола оснащена цифровым табло и осуществляется с панели управления. Обработка заготовки производится в два этапа, калибровальным и шлифовальным узлами. Высокая точность калибрования и качество шлифования. Станки оснащены фотоэлементами контролирующими положение шлифовальной ленты относительно центра.

      Предназначены для калибрования и шлифования поверхности различных плитных материалов (ДСП, МДФ), мебельного щита, а также окон и дверных полотен для устранения дефектов сборки. Прижимные механизмы на выходе станка предотвращают выброс заготовок после обработки и обеспечивают безопасность оператора. Настройка высоты рабочего стола оснащена цифровым табло и осуществляется с панели управления. Обработка заготовки производится в два этапа, калибровальным и шлифовальным узлами. Высокая точность калибрования и качество шлифования. Станок оснащен фотоэлементами контролирующими положение шлифовальной ленты относительно центра.

      Предназначен для калибрования и шлифования мебельных щитов, брусков, и других деталей имеющих плоскую поверхность. Обрабатывать можно различные материалы: массив древесины, МДФ, ДСП. Шлифование осуществляется двумя шлифовальными барабанами увеличенного диаметра (150 мм). Первый барабан металлический – для калибрования заготовок. Второй барабан обрезиненный – для деликатного шлифования. Крепление ленты к барабанам с помощью удобного и простого зажима. Регулировка высоты стола по микрометрической шкале – позволяет быстро и точно настроить станок на нужную толщину обработки. Прижим детали осуществляется подпружиненными вальцами. Специальные масленки для смазки подшипников, что значительно увеличивает их срок службы.

      Данный станок способен работать с точностью до 0,2мм по всей ширине заготовки. Такая точность достигается за счет наличия на станке двух барабанов, на первом устанавливается более грубая шкурка, отвечающая за общее выравнивание детали, удаление излишков клея, сглаживает неровности, после фугования или рейсмусования. Второй же барабан, на который ставят более мелкую шкурку, «доводит» деталь до идеального состояния. Таким образом за один проход мы получаем две операции, калибрование и шлифование. Cтанок способен за один проход убирать до 3мм древесины, мягких пород и до 1,5мм для твердых, таким образом, некоторые называют этот станок шлифовальным рейсмусом.

      Предназначен для калибрования и шлифования Рельефно-шлифовальный станок предназначен для рельефного шлифования поверхностей различных плитных материалов (ДСП, МДФ), мебельного щита, филёнок, профильных заготовок, погонажа и пр.

      Применяется для калибрования (выравнивания заготовки в размер по толщине) и шлифования (получения требуемой шероховатости поверхности) плоскостей заготовок из массива древесины различных мягких и твердых пород.

      Раб.ширина: 1000 мм

      Предназначен для одностороннего шлифования и калибрования фанеры, древесностружечных плит, древесноволокнистых и ориентированно-стружечных плит, массива с необходимой точностью и шероховатостью. Заготовка помещается на конвейерную ленту станка и автоматически подается. Заготовка шлифуется при помощи наждачной бумаги установленной на двух крутящихся барабанах.

      На сайте Станкофф.RU вы можете купить калибровально-шлифовальные станки по дереву ведущих производителей: Beaver, Griggio, High-Point, Houfek, LIGA и китайских производителей. В наличии и под заказ более 57 моделей шлифовально-калибровальных станков по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджеров.

      Калибровально-шлифовальная техника применяется для обработки различных деталей. Обычно такая машина оборудуется автоматической системой подачи каждой последующей заготовки. Особенности конструкции позволяют использовать полотно ленточного типа для шлифовки. Эти конструктивные и функциональные свойства отличают калибровально-шлифовальные станки, представленные в нашем каталоге.

      Среди мастеров калибровально-шлифовальным станком называют обычно технику, оборудованную горизонтальными операционными группами (одной либо несколькими), установленными над рабочим столом с механизмом подачи. Каждая такая группа включает в себя обрезиненный либо металлический вал и утюжок непосредственно для шлифовки. Последние выпускаются в секционной или монолитной конфигурации. Более совершенными и эффективными являются именно секционные утюжки, поскольку позволяют достичь высокого результата обработки.

      Дополнительно утюжки могут оборудоваться пневматической либо цифровой системой слежения, однако данные функции доступны не во всех моделях. Цены на калибровально-шлифовальные станки, предлагаемые нашей компанией, зависят от специфики модели, на современном рынке устройство представлено большим разнообразием наименований. Различные типы этой техники предназначены для реализации конкретных целей, обработки разных материалов.

      Главный показатель – тип обрабатываемой поверхности, если ее шероховатость не является важным критерием, достаточно обзавестись стандартной моделью с единственным валом из стали. Дополнительный обрезиненный элемент дает возможность достичь обработки среднего качества, а использование утюжка позволяет сделать поверхность очень гладкой. На такую деталь можно свободно наносить краску или даже лак. Таким образом, первая рабочая группа позволяет калибровать размеры детали, вторая – провести стандартную обработку, а третья – окончательную.

      Если шлифовально-калибровальный станок по дереву используется для обработки изделия, поверхность которого покрыта шпоном, стальной вал не используется. Вместо этого пристальное внимание следует уделить подбору и настройке утюжков. Важно, чтобы они были оснащены цифровым либо пневматическим слежением – только так можно будет избежать порчи тонкого декоративного покрытия изделия.

      Применяются такие станки во многих отраслях производства, например, для изготовления бытовой, офисной, коммерческой мебели, различных изделий из дерева и производных материалов. Кроме того, такая техника эффективно справляется с обработкой органического стекла, пластмасс и других синтетических соединений. Это является неоспоримым свидетельством универсальности данного оборудования, которым могут быть укомплектованы мастерские самой разной специализации.

      Шлифовальный станок по дереву своими руками: чертежи

      Принцип работы плоскошлифовальных станков

      Главным отличием этого типа оборудования от электрического наждака является степень обработки заготовки. Оно предназначено не только для заточки режущих частей, но и для снятия определенного слоя материала.

      Конструктивно станок состоит из силового агрегата (электродвигателя), который располагается в основном корпусе. С помощью передаточных механизмов (ременная или шестеренчатая) происходит вращение заточного вала. Для фиксации заготовки предусмотрена станина, которая чаще всего соединяется с корпусом агрегата.

      В зависимости от конструкции обрабатывающие агрегаты по металлу могут быть следующих типов:

      • расположение шпинделя – вертикальное или горизонтальное. Это влияет на методику обработки детали;
      • точность удаления металлического слоя. Это зависит от настроек оборудования. Для заводских моделей она составляет десятые доли микрон. В самодельных установках добиться таких результатов проблематично;
      • движущийся элемент. Для обработки больших заготовок может изменяться положение шлифовальной части или самой детали В последнем случае необходим движущийся столик.

      Одним из различий является тип применяемого наждака. Для этих целей могут использоваться шлифовальные круги или абразивная лента. В последнем случае в конструкции необходимо предусмотреть наличие двух валов с различным диаметром. Это увеличит общую площадь обработки.

      Для изготовления плоскошлифовального станка своими руками применяют схемы с ручной настройкой параметров. Несмотря на относительно большие погрешности они отличаются простотой реализации для работы по металлу и дереву.



      Как сделать шлифовальный станок барабанного типа самостоятельно?

      Шлифование различных деревянных деталей – необходимость, с которой сталкивается каждый желающий сделать ремонт в своем доме, или собственными руками создать какой-нибудь элемент декора.

      Конечно, отшлифовать маленькие детали можно и обычной наждачной бумагой, но чтобы справиться с большим объемом работы следует поменять наждак на шлифовальный станок. Он поможет существенно сэкономить время и быстро приведет деталь в соответствующий вид. Одним из таких полезных приспособлений является и барабанный шлифовальный станок.

      Изготовление станка своими руками

      Основным компонентом оборудования является силовой агрегат. Для этого лучше всего использовать асинхронный электродвигатель. Количество оборотов должно составлять от 800 до 2000. Но все зависит от параметров обрабатываемого изделия.

      Главная проблема заключается в отсутствии каких-либо схем для изготовления станка своими руками. Специалисты рекомендуют исходить из характеристик материалов изготовления, которые есть под рукой. Оптимальная бытовая модель предназначена для обработки небольших стальных изделий. Для этого используется абразивная лента.

      Рекомендации по изготовлению комплектующих своими руками:

      • основной вал. Его можно сделать из дерева, обычно диаметр составляет 25-30 см;
      • натяжной механизм. Устанавливается на корпусе электродвигателя. Предназначен для натяжения ленты, должен иметь регулировку по вертикали;
      • рабочий стол. Важнейший компонент, который должен иметь плоскошлифовальный станок. Так как изменить расположение вала двигателя проблематично — степень воздействия абразива на заготовку можно корректировать путем поднятия или опускания рабочего стола.

      В состав последнего компонента должна входить стальная пластина и ровная часть. Изменение ее положения осуществляется за счет регулируемых ножек. Это оптимальный вариант для самодельной конструкции.

      Для увеличения площади обработки можно установить систему валов. Но нужно учитывать, что при этом габариты всего агрегата станут больше.

      В целях безопасности необходимо установить защитный щиток. Он изготавливается из оргстекла и крепится с помощью обычной петли. Для обеспечения устойчивости в качестве основы можно использовать стальную плиту. На нее фиксируется электродвигатель и рабочий стол. Также рекомендуется установить кнопку включения/выключения в удобном месте для работающего.

      Для обработки деталей из твердосплавных сортов стали вместо абразивной ленты можно использовать корундовые круги. Они устанавливаются на вал двигателя, порядок шлифования остается тот же.

      В видеоматериале можно ознакомиться как изготавливался тарельчатый плоскошлифовальный станок своими руками:

      Виды шлифовальных барабанных станков


      Барабанный станок по дереву с горизонтальной обработкой

      Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.

      Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.

      Существуют следующие типы обрабатывающих центров:

      • плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
      • круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
      • планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.

      Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.

      Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.

      Устройство плоскошлифовального станка

      Для конструирования шлифовального оборудования по обработке дерева вам понадобятся следующие комплектующие и подручные средства:

      1. Данный механизм формирует рабочая поверхность, на котором выполняется монтаж исполняющего органа. Стол может крепиться относительно столешницы в любом положении, зависимо от технологических потребностей.
      2. Станок снабжается приводом, предназначение которого – это перемещать рабочий стол в требуемом направлении.
      3. Над данным столиком располагается рабочая лента. Ее местоположение определяется за счет винтового механизма.
      4. Процесс шлифовки выполняется при помощи поперечного перемещения стола и возможности продольного перемещения утюжка.
      5. Лента движется посредством электрического двигателя.
      6. Также станок комплектуется пылеприемником, куда транспортируются отходы, образованные после шлифования.

      При задании технических характеристик шлифованию, нужно исходить из свойств обрабатываемого материала и его шероховатости. Таким образом, корректируются следующие параметры:

      • скорость;
      • «грубость» рабочей шкурки;
      • сила, с которой поверхность обрабатываемой детали или полуфабриката должна прижиматься к шкурке.

      Выбор относительно зернистости шкурки делается исходя из необходимого конечного результата. Сила, применяемая для прилегания ленты, и скорость выступают в роли основополагающих показателей. В случае если лента будет прижата недостаточно, а скорость процесса шлифования будет значительной, то существует вероятность фрагментальной (неполной) обработки.

      Принцип работы

      Главное отличие этого вида механизма от наждаков – уровень обрабатывания заготовок. Оно сгодится не лишь для затачивания режущих приспособлений, но и для уборки ненужных слоев материала.

      Физически станок комплектуется силовым механизмом (электродвигателем). За счет передаточных элементов (ременной или зубчатой передач) вращается заточный вал. Для надежного фиксирования заготовок предусматривается основа, зачастую присоединяемая к корпусу механизма.

      Зависимо от конструктивных особенностей, обрабатывающие механизмы могут быть таких видов:

      • положение рабочего органа – вертикальный или горизонтальный шпиндель. Это напрямую отражается на методике обработки;
      • точность при удалении ненужных слоев. Для производственных модификаций это десятые части микрона. В самодельных машинах получить такие параметры очень сложно;
      • передвижной орган. Для обрабатывания габаритных деталей может меняться расположение шлифовального элемента или непосредственно детали. Во втором случае появляется необходимость в комплектации движущимся столиком.

      Для изготовления плоскошлифовальной машины собственными руками применяются приемы с ручными настройками. Невзирая на достаточно значительные погрешности, их отличает простота исполнения.

      Виды и особенности

      К рассмотрению предлагается три модификации, наиболее применимые для домашних нужд.

      Плоскошлифовальная машина JET 16-32 Plus. Эта машина имеет превосходные технические параметры, которых более чем достаточно в домашнем обиходе и для мелких ремонтных работ. Точность обработки поверхности детали «начисто» может достигать 10-х долей микрона.

      Станок потребляет мощность на уровне 2 киловатт, что также является приемлемым для домашних условий работы, ведь не каждая электросеть сможет обеспечить работу 10…15-киловаттного агрегата. Незначительные габариты и масса (61 кг). Характеристики выполнения основной работы следующие:

      Плоскошлифовальная машина PROMA РВР-400А. Это уже уровень профессионального оснащения, укомплектован ЧПУ. Есть рабочая поверхность, которая предназначена под достаточно значительную нагрузку (350…380 кг), позволит обработать крупногабаритные полуфабрикаты. Мощность такой машины составляет 10 кВт. Имеет следующие рабочие параметры:

      • 1100 мм – максимально возможная продольная подача;
      • 240 мм – возможности осуществления поперечной подачи;
      • 550 мм – максимальный подъем «рабочего органа» над станиной.

      Этот экземпляр приведен более в качестве примера, ведь оборудование с весом почти 4 тонны необходим в условиях производства, а не в домашней мастерской.

      Плоскошлифовальный механизм ЛШ-322. Изготовитель этого оборудования презентует его в качестве машины для небольших ремонтных помещений. Как раз то, что нам необходимо. Станок имеет незначительные габариты – 1050×1000×1800 мм, масса в 700 килограмм. Значительно компактней предшествующего образца.

      Имеет прекрасные характеристики относительно точности обработки – предельные отклонения составляют в районе 3…5 микрон, а шероховатость – 0,16 мкм. Все-таки для домашних нужд данный механизм является дорогим (его цена составляет около 15000 долларов), а также массивным.

      Видео: самодельный станок по шлифовке поверхностей.

      Инструменты

      8 votes

      +

      Голос за!

      Голос против!

      Время от времени каждому домашнему умельцу необходимо шлифование и подгонка металлических деталей. Эту работу можно выполнить как ручным способом, так и механическим. Первый вариант потребует много времени и сил. Второй значительно облегчает процедуру шлифования и обеспечивает хорошую точность обработки детали. Для механизированной обработки детали понадобится специальное оборудование — плоскошлифовальный станок. Для металлообработки вещь бесценная.

      Если Вам приходится регулярно работать с металлом, то рано или поздно возникнет необходимость в приобретении такого станка. Варианта здесь два: купить или попробовать собрать самому. Первый вариант обойдется в ощутимую копеечку и целесообразен в тех случаях, когда работа на таком станке будет приносить деньги, т.е. фактически бизнес. Второй вариант более дешев. И хотя возможности и параметры такого оборудования будут более низкими, тем не менее, для домашних нужд его возможностей вполне достаточно. Поскольку тема станкостроения достаточно сложная, то данная статья не претендует на исчерпывающую информацию. Скорее это попытка разобраться с устройством плоскошлифовального станка и рекомендации для тех, кто решит смастерить такой станок своими руками.

      Содержание

      1. Назначение и устройство плоскошлифовального станка
      2. Наиболее интересные модели, их характеристики и цены
      3. Собираем плоскошлифовальный станок сами

      Назначение и устройство плоскошлифовального станка

      Любая металлическая деталь проходит стадию шлифования. В промышленности для этих целей применяются специализированные станки. Они могут быть полностью автоматизированные, т.е. с ЧПУ, либо полуавтоматические. В быту иметь такой станок практически роскошь. Это справедливо как по стоимости такого оборудования, так и по его возможностям. Но поскольку в данной статье идет речь о самодельных плоскошлифовальных станках, то знать устройство оных просто необходимо. В противном случае нам бы пришлось «изобретать велосипед». Поэтому более целесообразно рассмотреть заводской станок и скопировать его устройство, приспособив под свои нужды.

      Итак, плоскошлифовальный станок предназначен для обработки профильных и плоских поверхностей деталей. Профессиональный станок способен дать точность обработки поверхности до 0,16 микрон. В быту цифра хоть и желанная, но не критическая, а в самодельных станках практически недостижимая. Разве что Вы фрезеровщик или токарь на оружейном заводе с 20 летним стажем работы.

      Основным узлом любого станка, и плоскошлифовальный станок не исключение, является станина. Ее размеры и прочность будут зависеть от требуемых характеристик (размеров) предполагаемых для обработки деталей. Заводские станки имеют литую станину преимущественно из чугуна. За счет массивности она превосходно гасит вибрацию, а в шлифовке и чистовой обработке детали – это практически главное условие.

      Следующая деталь такого станка – рабочий стол. Как правило, это магнитная плита заданного размера, но встречаются станки и со специальными креплениями для деталей. Основной особенностью плоскошлифовальных станков является подвижность стола. Он совершает круговые или возвратно-поступательные движения. По форме может быть круглым или прямоугольным.

      В заводских станках стол приводится в движение за счет гидравлической системы. В бытовых условиях такая система обойдется владельцу довольно дорого, поэтому достаточно будет надежной механической системы.

      Рабочая поверхность плоскошлифовального станка передвигается по направляющим. В профессиональном оборудовании они обладают высокой точностью и прочностью. Для домашнего станка данные характеристики тоже обязательны. От этого будет зависеть максимальная точность обработки поверхности детали. Также критически важным условием является плавное скольжение стола, без рывков. Для этого трение необходимо свести к минимуму. Если это требование игнорировать, то при рывке стола с закрепленной деталью о точности шлифования можно забыть.

      Для направляющих станка необходимо применять каленную высокопрочную сталь, она прочна и износостойкая.

      На шпинделе бабки установлен шлифовальный круг или лента, в зависимости от варианта станка. В некоторых моделях есть и то и другое. Шлифовальный круг приводится в движение при помощи электродвигателя. Движение коего передается либо через редуктор, либо через ременную передачу. В самодельном варианте можно подобрать такой диаметр шлифовального круга, что позволит обойтись без передачи. При этом барабан будет закреплен прямо на валу электродвигателя. Вот собственно основные узлы плоскошлифовального станка, без них соорудить такое оборудование невозможно. Теперь давайте взглянем на модели, которые предлагают производители сегодня.

      Наиболее интересные модели, их характеристики и цены

      Рассмотрим 3 модели, которые наиболее подходят для домашнего использования, как по цене, так и по габаритам. И приведем один «классический» плоскошлифовальный станок для сравнения.

      Станок JET 16-32 Plus. Данная модель плоскошлифовального станка имеет привлекательную цену от 1200 до 1500 у.е. Кроме того она обладает превосходными характеристиками, которых в домашних условиях вполне достаточно. Так точность чистовой обработки поверхности детали достигает десятые доли микрометра. Потребляемая мощность станка – 2кВт, что для домашних условий тоже не маловажный фактор, не все электросети способны выдать на одного потребителя 10 – 15 кВт. Малые габариты, вес (65 кг) и станина на колесах позволяют легко найти удобное место для работы. Характеристики шлифования следующие:

      • минимальная толщина – 0,8 мм;
      • максимальная толщина – 75 мм;
      • предельная ширина детали для шлифования – 810 мм.

      Скорость вращения барабана достигает 1400 об/мин с регулируемой скоростью подачи абразивного элемента от 0 до 3 м/с.

      Шлифовальный станок FDB MM 1130, предназначен для шлифования металла и дерева. Его отличительная особенность – цена и размеры. Стоимость до 400 у.е., вес всего 35 кг – позволит установить его на верстак в гараже. Размеры станка довольно таки компактные — 455 х 400 х 385 мм. Угол установки стола от 00 до 450 позволяет станку выполнять шлифовку большинства разновидностей деталей. Такой вариант станка проще всего сделать своими руками, если есть в наличии большинство необходимых компонентов.

      Плоскошлифовальный станок PROMA РВР-400А. Это профессиональное оборудование с ЧПУ. Плита с электромагнитом и рабочий стол, предназначенный под большую нагрузку (400 кг), позволяет обрабатывать крупногабаритные детали. Мощность такого агрегата – 10 кВт. Обладает следующими характеристиками: 1,1 м – максимальная продольная подача; 238 мм – поперечная подача; высота подъема шпинделя над столом – 540 мм. Данный пример приведен больше для образца, так как станок весом в 3,5 тонны и с ценой в 30 000 у.е. нужен на производстве, а не в быту.

      Плоскошлифовальный станок ЛШ-322. Производитель станка позиционирует его как оборудование для малых ремонтных мастерских с индивидуальной трудовой деятельностью. Как раз наш вариант. Станок обладает малыми размерами – 1000Х970Х1800 мм, с массой в 700 кг. Действительно гораздо компактней предыдущего примера. При этом он обладает прекрасными характеристиками точности обрабатываемой поверхности – отклонения не более 3 -4 мкм при шероховатости 0,16 мкм. Станок полуавтоматический. Всем хорош станок. Но и цена такого оборудования, хотя и оправдана, но все же для домашнего применения несколько великовата – 15 000 у.е. Такое оборудование должно приносить прибыль владельцу.

      Собираем плоскошлифовальный станок сами

      Итак, как мы могли заметить заводские станки, хотя и имеют превосходные технические характеристики, но по своим габаритам и цене очень редко подходят для домашнего использования. Поэтому остается вариант соорудить плоскошлифовальный станок своими руками. Если большинства материалов для самодельного станка у Вас уже есть в наличии, то дело только за мастерством. А если таковых нет, то потратится, придется все равно. Основные узлы самодельного плоскошлифовального станка обойдутся Вам примерно в 1000 у. е. Ниже приведена схема плоскошлифовального станка.

      Для создания станка нам понадобятся:

      • уголок 50х50х5 и 25х20х1,5, суммарная длинна которого будет зависеть от габаритов предполагаемого станка;
      • трубы из нержавеющей стали с толщиной стенок от 2 мм;
      • электродвигатель с частотой в 1400 – 1500 об/мин;
      • магнитная плита с размерами 125Х400 или 125Х250 мм, так же зависит от размеров обрабатываемых деталей;
      • набор шарико-винтовых передач и подшипниковые опоры – 4 шт;
      • рельсовые направляющие;
      • барабан с абразивным материалом;
      • концевые опоры – 2 шт.

      Начинаем с каркаса – станины. Обрезаем уголок по необходимым размерам, и при помощи сварки собираем конструкцию. Нижнюю часть станины можно дополнительно обшить ДСП, она увеличит поглощение вибрации. Для этой же цели можно закрепить станину к бетонному основанию на дюбеля.

      Следующий этап организация рабочего стола. Для этого используем стальной лист толщиной 4 мм. Привариваем его к верхней поверхности станины. Далее на этом листе необходимо расположить и закрепить рельсовые направляющие. Их мы приобретаем отдельно либо в магазине, либо если есть возможность воспользоваться услугами токаря и фрезеровщика – заказываем ему. Как мы уже говорили, для направляющих необходима каленая высокопрочная сталь. Крепим к станине направляющие.

      По рельсовым направляющим будет перемещаться либо магнитная плита, либо специальное зажимное устройство. Для этого необходимо смонтировать каретку. Берем уголок 25х20х1,5, режим на необходимые отрезки и свариваем в конструкцию. Сверлим отверстия в уголке и крепим колесики. По концам каретки, точно посередине необходимо вварить шарико-винтовую передачу.

      По краям металлической плиты крепим подшипниковые опоры, либо высверлив отверстия под болты, либо приварив. Устанавливаем каретку на рельсовые направляющие, закрепляем шарико-винтовую передачу в подшипниковые опоры и крепим рукоятку для ручного перемещения каретки. Пробуем на легкость и плавность передвижения каретки.

      Дальше устанавливаем магнитную плиту на каретку или крепим зажимное устройства по типу изображенного на рисунке ниже. Стоимость такого устройства примерно равна цене магнитной плиты, около 100 – 150 у.е. Рабочий стол практически готов.

      Переходим к креплению электродвигателя. Для этого берем лист металла, так же толщиной не менее 4 мм и вырезаем необходимый размер. Высверливаем отверстия для крепления двигателя. Берем нержавеющие трубы и режем их на необходимую высоту. Данный размер будет зависеть от предполагаемого размера деталей, которые Вы планируете обрабатывать. К примеру, возьмем две трубы по 700 мм. Одним концом привариваем к станине. По бокам металлической плиты для крепления электродвигателя, посередине привариваем два уголка – они необходимы для крепления концевых опор. Высверливаем в них отверстия под болты, ширина аналогична концевым опорам.

      В задней части станины крепим вертикально шарикоподшипниковую опору для шарико – винтовой передачи. Она необходима для перемещения плиты с электродвигателем в вертикальной плоскости. Замеряем расстояния между трубами из нержавеющей стали и шарико-винтовой передачи. Из уголка или металлической полосы собираем треугольник и привариваем к верхней поверхности труб и передачи. Для шарико-винтовой передачи в нашем треугольнике крепим вторую подшипниковую опору.


      После установки направляющих труб и шарико-винтовой передачи для передвижения пластины с электродвигателем – закрепляем саму пластину. При помощи вращения шарико-винтовой передачи пластина, пока без двигателя, должна перемещаться вертикально. Если мы этого добились – крепим двигатель, как правило, это б/у от стиральной машины или старого пылесоса. Их достоинство малый вес, при необходимой величине оборотов.

      На валу двигателя крепим абразивный круг, для этого приобретаем фиксатор или нам выточит его фрезеровщик. Укладываем в защитный рукав проводку и крепим к станине. Смазываем машинным маслом все поверхности скольжения и производим пробный пуск нашего станка.

      В дальнейшем такую конструкцию можно модернизировать и устанавливать необходимые приспособления. Как вариант — плоскошлифовальный станок, изображенный на видео.

      Плоскошлифовальный станок своими руками: пошаговая инструкция

      Основным элементом любого механического оборудования является силовая установка. Для этой роли лучше всего подойдет электродвигатель асинхронного исполнения. Частота вращения выходного вала мотора должна быть на уровне 900…2000 об/мин. Здесь все упирается в необходимый конечный результат.

      Главная «головоломка» состоит в том, что нет каких-либо конкретных схем по изготовлению подобного механизма своими руками. Эксперты советуют отталкиваться от физических параметров обрабатываемого материала: будь то обработка по дереву или по металлу. Хороший бытовой механизм предназначен для обработки негабаритных полуфабрикатов. Для этого используют абразивную ленту.

      Практические советы для изготовления составляющих собственноручно:

      • основная ось – ее можно изготовить из деревянной породы, рекомендуемый диаметр составит около 25…35 см;
      • натяжная система – монтируется на основе электрического мотора. Данный механизм предназначен для выполнения натяжения ленты. Рекомендована возможность регулировки в вертикальной плоскости;
      • рабочий столик – наверное, является наиболее важным элементом, которым должен быть укомплектован любое плоскошлифовальное оборудование. Вследствие того, что менять положение вала электродвигателя очень непростая задача — уровень воздействия абразивной ленты на обрабатываемую заготовку можно регулировать за счет поднимания или опускания этой составляющей.

      Для обрабатывания необходимых полуфабрикатов из твердых или закаленных сортов стали вместо абразивной ленты можно использовать корундовые круги. Они устанавливаются на вал двигателя, порядок шлифования остается тот же.

      В общем говоря, плоскошлифовальный станок является незаменимым оборудованием в любом деле и любой мастерской для выполнения качественной и оперативной работы. Более того, сконструированный плоскошлифовальный аппарат собственноручно позволит вам познать все его функции и возможности, а также выполнить под нужды и будущий функционал – не более и не менее.

      Также выполнение этого конструирования позволит вам сэкономить значительные финансовые средства, отказавшись от посредничества и коммерческих “накруток” на данное оборудование.

      Видео: как сделать плоскошлифовальный станок своими руками.

      Как балансировать шлифовальный станок?

      Далее круги нужно балансировать, иначе станок довольно сильно вибрирует при работе, я для балансировки использовал саморезы с прессшайбой с подложенными несколькими шайбами, балансировка осуществлялась определением самой тяжелой точки круга — если слегка крутануть круг на валу, круг остановится самой тяжелой точкой вниз — это значит что на самой верхней точке круга нужно крепить грузик (как в шиномонтаже :)). Вес груза добавляется до тех пор, пока круг не начнет останавливаться в любом другом положении.

      А далее, если круг останавливается в одном и том же другом положении, значит нужно добавлять еще один груз, но это бывает редко — у меня такое было только у одного круга из 4-х, в остальных 3-х кругах было достаточно по одному грузу на круг. В случае правильной балансировки круг можно поместить в любой положение и он будет оставаться на месте. Заморез с балансирующими шайбами лучше смазать клеем, чтобы он не раскрутился и не вылетел со временем.

      После балансировки кругов станок стал работать очень тихо — слышен только звук работы двигателя и свист воздуха, вибрация минимальная.

      Далее была изготовлена полка-столик для деталей из стали 4мм шириной 8см. Крепление полки к верстаку осуществляется с помощью деталей из уголка 36х36 мм. Все крепления на болтах — подвижные с целью регулировки — есть возможность регулировать расстояние от круга — я оставил примерно 1мм, угол наклона столика к кругу — обычно использую 90 градусов, но можно и изменить угол, для этого нужно снять нижний кожух, но нужно это бывает редко.

      На полку был изготовлен уголок, который устанавливается под углом 90 градусов к поверхности круга, что очень удобно для придания ровных граней заготовке. Этот уголок легко снимается, т.к. крепится к столику двумя болами-«барашками».

      Ну и позднее были изготовлены кожухи — кожух вокруг круга и вала двигателя из стали 1мм и кожух под рабочий столик, а также пропилено «окно» в верстаке, т.к. в будущем планируется еще изготовить третий кожух на «окно» под верстак для подключения пылесоса.

      Плоскошлифовальный станок по металлу своими руками

      quote: ааа! я знал! я знал! что то похожее предстовлял себе, но взятся и сделать – пороху у меня явно не хватило>..всё понимаешь хочется придти в магоз да и купить. грёбаный я житель мегаполиса кароче.

      [td]Н.Ежелев
      Н.Ежелевposted 23-3-2008 00:23 к тому же гриндер это необходимо – а вот плоский да ещё и шлифовальный – это понашему с жиру бесится )))
      Ashedowposted 23-3-2008 00:25 Немалая точность, однако. Можно подробнее фото направляющих? Уголок как обрабатывали? Крепите заготовку на клей или магнитный прижим? ЗЫ Извиняйте, не заметил сразу упоминание что делали не вы. Но может сможете пояснить.
      SanDudeposted 23-3-2008 00:48 А вот еще один аппарат. У него точность конечно не такая как у настоящего, зато скорость атомная. Для поковок то что нужно. И всё равно точнее чем руками.
      В идеале нужен магнитный столик. Но на первой модели мастер просто просверлил дырки в заготовке и закрепил её на столике винтами. Направляющие у него хорошие(на картинках их не видно) он использовал довольно высокоточные что то вроде такого – https://www.automotion.co.uk/products/linear-rails-and-tables.htm Новые они стоят бешеных денег но их можно найти б.у. дёшево.

      Для тех кто сомневается в необходимости такого аппарата. Не сумлевайтесь. По своему опыту я скажу, что это будет даже полезнее фрезерного станка в деле ножестоительства.

      Дмитрий .Мposted 23-3-2008 03:12 San Dude, это детище Ариэля если я не ошибаюсь(второе)?
      Vlad Klemposted 23-3-2008 03:51 Вот хороший ленточно-плоскошлифовальный.
      hornposted 23-3-2008 04:55 Дааа. вот это станочки .
      SanDudeposted 23-3-2008 06:10

      quote: Originally posted by Дмитрий .М: San Dude, это детище Ариэля если я не ошибаюсь(второе)?

      Совершенно верно.

      SanDudeposted 23-3-2008 06:28 2Vlad Klem Серьёзный станок. Тоже самодельный, как я понимаю? Особенно мне понравилось что столик двигается приводом. А то руками замучаешься его туда-сюда гонять по сто раз. Мне только кажется что дешевле было бы купить настоящий и переделать его под ленту, чем строить самодельный таких серьёзных размеров. У готовых станков и защита “рельсов” от пыли хорошая и точность будет на порядок выше. Мой станок-старичок 60-и лет от роду, даёт точность плоскости около 0.005″. Хорошие раньше делали станки. Металла не жалели, как сейчас.
      В наших пенатах можно купить серьёзный 3-х фазовый плоско-шлифовальный станок от 500 дол. С гидравлическим приводом(для столика) подороже.
      Serjantposted 23-3-2008 09:36 сразу что бросилось в глаза, это фиговая столешница. 3 фото сверху. надо явно её усиливать. ДСП мебельная не самый лучшый материал для основания.. Саму идею забрал в архивы.
      SanDudeposted 23-3-2008 11:20

      quote: Originally posted by Serjant: сразу что бросилось в глаза, это фиговая столешница. 3 фото сверху. надо явно её усиливать. ДСП мебельная не самый лучшый материал для основания..

      Ashedowposted 23-3-2008 15:34 На втором станке при общем уровне изготовления – нет защиты направляющих. Почему так, непонятно.
      SanDudeposted 23-3-2008 21:52

      quote: Originally posted by Ashedow: На втором станке при общем уровне изготовления – нет защиты направляющих. Почему так, непонятно.

      Недостатки моего станка для шлифовки

      Советуем к прочтению другие наши статьи

      • Дополнительная защита собственного дома — шпингалеты, задвижки, крючки дверные
      • Финишная шпаклевка Vetonit
      • Современная кровать – украшение любой спальни
      • Агентство недвижимости: в каких ситуациях нужно обращаться?

      Практика показала, что станок имеет следующие недостатки:

      • Когда я привык к станку, то понял, что двигателя на 380 вт оказалось мало, теперь я планирую переделать станок под двигатель на 1 квт. Станок с данным двигателем позволяет точить деревянные, пластиковые, фанерные заготовки, но не позволяет обтачивать, например, крупные доски и бруски. Металл на данном точильно шлифовальном станке можно обрабатывать толщиной до 2-3мм, уголок толщиной 4-5мм уже обтачивать довольно нудно. Здесь все зависит от целей, у меня 90% целей станок выполняет отлично, но когда нужно обточить крупную заготовку — мощности не хватает…
      • Иногда не хватает регулятора оборотов, это решается подключением частотника.
      • Перестановка круга с наждаком занимает порядка 5 минут — нужно снимать 2 кожуха и столик, а затем откручивать круг с наждаком — для кого-то это «5 минут делов», а для меня неудобно, когда нужно что-то подточить более мелким наждаком, а затем снова работать крупным наждаком. Я использую для мелких работ универсальный станок с патроном дрели. А так было бы удобно сделать крепление наждака к кругу на липучке, либо я просто изготовлю второй станок с двигателем на 1квт для крупных работ, а этот оставлю для более мелких работ.
      • Как и говорил выше, замена наждака на круге довольно сложная — нужно оторвать старый наждак, можно использовать нагрев или сделать крепление на липучке. Хотя у липучки могут быть свои недостатки — я не видел продаже в нашем городе наждачку для липучки — только маленькие кружки для дрели, а также она может слетать со временем, т.к. будет забиваться опилками. Да и замена наждака на круге нужна не так часто — всего 1 раз в несколько месяцев.
      • При обработке дерева — много пыли, нужно подключать пылесос, для этого и начал устанавливать кожухи на станок.

      Плоскошлифовальные станки для производства и использования в домашней мастерской

      Плоскошлифовальные станки предназначаются для придания металлу, деревянным заготовкам, срезам пластиковых труб необходимой гладкости, снятия заусенцев, окалин и прочих дефектов, которые неизбежно появляются при резке, пайке, сварке и других видах механической и термической обработке. Точность профессиональных (с ручной отладкой и ЧПУ) составляет 0,16 микрон. Плоскошлифовальный станок своими руками собранный из подручных материалов имеет большую погрешность, больше требуется и времени, чем на аналогичную обработку на станке с ЧПУ.

      Беря в расчёт, что в домашних условиях обработка металлических деталей весом в полтонны врятли понадобится, то и вес самого станка будет значительно ниже. Чаще в домашних и автомобильных мастерских обработка проводится вручную, а не с установкой детали на столе, что объясняется малым весом деталей. Точность плоскошлифовальных станков, где требующая обработки деталь удерживается навесу, напрямую зависит от верности руки мастера. Качество шлифовки далеко от уровня, что даёт плоскошлифовальный станок с ЧПУ, но это и не требуется при обработке деталей бытового назначения.

      Как склеить шлифовальную втулку на шлифовальный барабан

      Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

      Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

      В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

      Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

      Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

      Видео процесса можно посмотреть тут:

      Пошаговый мастер-класс с фото.

      Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

      Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

      Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

      Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

      Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

      В процесс обрезиненная поверхность.

      Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

      Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

      1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

      2. Снимаем защитную желтую оболочку.

      3. Накатываем на мягкий пластик.

      4. Обрезаем лишнее.

      5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

      Самостоятельное изготовление шлифовального станка

      Самый распространённый самодельный шлифовальный станок – гриндер. Схема его сборки проста:

      • двигатель;
      • станина из толстых металлических уголков;
      • 4 ролика;
      • наждачная лента;
      • 2 пружины.

      Схема гриндера проста, но для постоянного использования он не очень удобен. Часто требуется ремонт ленты, которая может растягиваться. Именно для регулировки натяжения ленты на станине вертикально устанавливаются пружины, длина которых регулируется ручкой. Сама ручка служит планкой для подъёма одного ролика. Благодаря такому устройству и ригелям замена ленты производится реже. Ремонт роликам, сделанныем из прочной стали или титана, не требуется. Втулки роликов крепятся к станине прочными болтами до состояния полной неподвижности. Вращающаяся часть ролика выполняется по принципу подшипника.

      Небольшой ленточный гриндер подходит для обработки металла и деревянных изделий. При необходимости использования станка для материалов разной плотности, особое внимание необходимо уделить подбору двигателя по мощности. Для работ по дереву мотор стиральной машинки вполне подходит. Обработка металла при выборе этого типа агрегата может привести к недостаточности оборотов. Шлифовка и заточка домашнего инструмента на таком станке возможна. Если работа требует тщательной подгонки, то нужен профессиональный, собранный в заводских условиях, агрегат. Большую точность дают плоскошлифовальные станки не ручной сборки, а заводского производства.

      Кроме массивных станков ручного управления и с ЧПУ выпускаются производителями заводского и мини версии для установки в ремонтных мастерских, гаражах. Их схемы не так сложны, да и работы по изготовлению бытовых металлических элементов не требуют сложного оснащения. Хотя, для изготовления металлических украшений интерьеров и в домашней мастерской может потребоваться станок с ЧПУ. Устройство плоскошлифовального станка, имеющего определённую точность, в обязательном порядке должно иметь жёсткое крепление обрабатываемого металла. Для более тяжёлых деталей необходима выносливая ровная поверхность стола.

      Устройство ленточного шлифовального станка

      Перед тем как сделать ленточный шлифовальный станок, требуется разобраться с его устройством. Конструкция у него достаточно простая. Электродвигатель передаёт усилие на главный шкив с помощью ремня. Тот, в свою очередь, приводит в движение шлифовальную поверхность. Ещё одни шкив закрепляется на подшипнике. Третий шкив играет роль натяжного ролика и вращается на рычаге. Сам рычаг с помощью пружины закрепляется на раме. Ленточный шлифовальный станок можно модернизировать дополнительными приспособлениями для расширения функционала.

      Определение типа привода

      Перед изготовлением станка необходимо определиться с помощью чего будет вращаться главный шкив:

      1. Его приводит в движение электродвигатель.
      2. Основной шкив двигается с помощью дополнительного, которые совместно связаны ремнём.

      Профессионалы в области металлообработки советуют использовать ременной механизм. В отличие от прямой передачи нагрузки на основной шкив, дополнительные элементы более безопасны и уберегут конструкцию от разрушения при возникновении проблем.

      Изготовление рамы и ее установка

      При изготовлении опорной конструкции часто используются металлические уголки. Их размер зависит от длины шлифовальной ленты. Уголки популярны благодаря простоте работы с ними. Если речь касается скручивания, уголки не выдерживают даже простых нагрузок. Для усиления рамы используются дополнительные перемычки.

      Главный ролик

      Одной из основных деталей станка является главный ролик. На него передаётся крутящий момент от электродвигателя. Для крепления используется подшипник.

      Гриндер своими руками

      Общие характеристики плоскошлифовальных станков

      Микронная погрешность – такой точностью обработки обладают все виды плоскошлифовальных станков. Отечественный производитель – Липецкий станкостроительный завод выпускает оборудование с погрешностью обработки согласно ГОСТ 73 года. Стандарт допускает небольшую шероховатость 0,63, что допустимо для оборудования 8-10 класса.

      Методы шлифования на плоскошлифовальных станках

      Несмотря на название станка «плоскошлифовальный», при установке дополнительного оборудования, на нём можно доводить до совершенства фасонные детали. Последние доработки конструкции станка позволили расширить их сферу деятельности станков по металлу – появилась возможность обрабатывать конические детали.

      Устройство

      • прямоугольный стол, горизонтальный шпиндель, суппорт – такие схемы станков созданы для преимущественной работы периферической частью круга. Работа с торцовой частью изделий ограничивается кожухом рабочего инструмента. точность обработки на этом оборудовании несколько ниже, но это компенсируется высокой производительностью. отличаются универсальные плоскошлифовальные станки мощными электродвигателями, крупными шлифовальными кругами, жёсткостью конструкции;
      • крестовой суппорт не даёт широты использования оборудования. не отличается станок высокими скоростями обработки. схемы специализированных станков рассчитаны на высокое качество обработки.

      Виды подач плоскошлифовального станка AZ RT700

      Работа на станках делится на индивидуальное и поточное изготовление. В связи с этим станки ручного управления и с ЧПУ могут соседствовать в одном цехе. Для плоскошлифовальных установок точность выполнения не зависит от того, человек закладывает программу обработки вручную или работа проводится под контролем ЧПУ. Невозможно достигнуть желаемого результата при расшатанной станине, люфте шлифовального круга. Схемы производителей имеют определённые критерии оценки работоспособности станка. Ухудшение состояния оборудования сказывается не только на результате работы. Оборудование становится опасным для человека, работающего на нём. В этом случае требуется капитальный ремонт.

      Схема прецизионных плоскошлифовальных станков

      Шлифовальный станок по дереву: самодельный, ручной, барабанный, настольный, калибровальный, ленточный, -инструкция по монтажу своими руками, как отшлифовать деревянный пол из досок, покраска, фото и цена

      Шлифовальный станок по дереву: разновидности и особенности эксплуатации. Угловая, вибрационная, ленточная шлифовальная машина и дрель

      Шлифовальный круг по дереву

      Размер дисков может отличаться в зависимости от габаритов и самой «болгарки». Это могут быть шлифовальные круги по дереву диаметрами 115, 125, 150, 180 и 230 мм.

      Совет: ни в коем случае не применяйте для работ по дереву диски, которые предназначены для металла. Они обладают совсем иной структурой, и такие действия не только не дадут желаемого результата, но и могут привести к получению травм.

      • Доступная цена, в особенности, если речь идёт о моделях, использующих круги малого диаметра, мощности которых вполне достаточно для работы с древесиной.
      • Удобство обработки стен из цилиндрического бруса.

      Шлифовка закруглённых поверхностей

      Совет: при осуществлении шлифовальных работ обязательно используйте средства индивидуальной защиты, так как древесная пыль может нанести вред вашим дыхательным путям и слизистой.

      Но вот для выравнивания ровных горизонтальных поверхностей «болгарка» не очень удобна из-за асимметричности своего строения.

      Дрель

      Дрель с насадкой для шлифовки

      Такой инструмент весьма непривычен для использования в данной области, но всё же может неплохо справится с небольшими объёмами. Для них применяются специальные круги на резиновой основе с перпендикулярным штырём, фиксирующимся в патроне. Наждачную бумагу при этом вы вырезаете и крепите сами.

      • Дешёвые и простые в эксплуатации расходные материалы.
      • Широкое распространение. Дрель вы сможете найти практически в каждом доме.
      • Удобство обработки труднодоступных мест.

      Большие же площади данным устройством отшлифовать будет весьма проблематично.

      Вибрационная шлифовальная машина

      Вибрационный шлифовальный ручной станок по дереву

      Этот вариант оборудования уже гораздо лучше подходит для выполнения обработки ровных поверхностей. Электродвигатель приводит в движение рабочую часть устройства через переходной эксцентрик, благодаря чему осуществляются её поступательные движения из стороны в сторону, которые и выполняют шлифовку.

      Вы можете выбрать наждачную бумагу любой зернистости, вырезать и зафиксировать её специально предусмотренной крепёжной системой.

      Заметным минусом является то, что за счёт небольшой амплитуды затирающих движений, съём толстых слоёв древесины весьма трудоёмок.

      Ленточная шлифовальная машина

      Ручной ленточно-шлифовальный по дереву станок

      Это наиболее эффективный инструмент для качественной обработки дощатых полов и вертикальных ровных конструкций из древесины.

      Принцип работы аналогичен тому, который применяет и настольный более мощный представитель шлифовального оборудования, и заключается в следующем:

      • На два ролика надевается замкнутая в окружность лента наждачной бумаги.

      Сменные ленты для ленточной машины для шлифования

      • При включении электродвигатель начинает вращать ведомый ролик, благодаря чему осуществляется движение наждачного полотна.
      • Подносите к выбранной поверхности и осуществляете шлифовку.

      Шлифовка дощатого пола

      Преимущества такого оборудования:

      • Простота и удобство эксплуатации.
      • Высокая производительность.
      • Дешевизна расходного материала.
      • Наличие специального мешочка для сбора древесной пыли.

      Аппарат с мешочком для сбора пыли древесного происхождения

      • Возможность использования в качестве стационарного оборудования. Для этого инструмент с помощью специальной рамки или струбцин устанавливается на стол вверх ногами.

      Портативный станок для шлифовки дерева

      Стационарное оборудование

      Если же вам необходимо выполнить шлифовку множества небольших деталей, а не обширную плоскость, то более рационально и удобно будет использовать стационарный шлифовальный станок для дерева, который надёжно устанавливается на горизонтальной поверхности и обладает большими мощностями. Их бывает множество видов, и применяются они преимущественно на деревообрабатывающем производстве.

      Давайте рассмотрим некоторые из них:

      1. Ленточный станок. Основной принцип работы таких агрегатов схож с их меньшими ручными собратьями. То есть, также есть два ролика, один из которых приводится в движение с помощью электрического двигателя, и надетая на них абразивная лента. Но давайте рассмотрим строение такого оборудования более наглядно:

      Схема узколенточного станка с неподвижным станом

      Станок ленточного типа LBSM 2505 ESE для выполнения шлифовки по дереву

      1. Барабанный станок. В этом случае абразивный материал не протягивается между двумя шкивами, а наматывается на один барабан. Основным отличием такого оборудования является возможность снятия максимально точного слоя древесины, что очень важно при обработке деталей различных конструкций.

      Шлифовально-калибровальный станок по дереву барабанного типа

      Самодельный станок

      Отдельно стоит рассмотреть метод изготовления самодельного станка для шлифовки по дереву:

      1. Берём электрический двигатель от старой стиральной машины. Рекомендуемые параметры:

      Образец подходящего электродвигателя

      1. Подготавливаем металлический стержень с сечением 2 см, трубу ПВХ диаметром 10 см, доску, саморезы, резину и клей, после чего собираем барабан:
        • Отрезаем от трубы часть, которая по размерам будет немного уступать подобранному стержню.
        • Из доски выпиливаем две заглушки диаметром 10 см и сверлим в них отверстия по 2 см.
        • Вставляем заглушки в трубу, а в них стержень. Все стыки промазываем клеем.
        • Сверху обклеиваем трубу резиной, которая в дальнейшем будет служить удобной подложкой под наждачную ленту.

      Совет: наждачную ленту рекомендуется фиксировать по спирали, что позволит обойтись без ударов в процессе выполнения шлифовки.

      1. Корпус и рабочий стол сбиваем из толстой крепкой доски. Позаботьтесь, чтобы все соединения были надёжно зафиксированы, а вся конструкция устойчива. Для обеспечения хода рабочей части по отношению к барабану крепим её с помощью рояльной петли, а с подающей стороны вкручиваем распорочный винт.
      2. Собираем все элементы в одно целое, снабжая проводкой и выключателем.

      Простой в сборке самодельный шлифовальный по дереву станок

      Заключение

      Дерево можно обрабатывать как ручным, так и стационарным оборудованием. К первой группе относятся инструменты, которые можно найти в мастерской любого заботливого хозяина: дрель, «болгарка», вибрационная и ленточная шлифмашинки для дерева. Их очень хорошо применять для полировки полов, стен и других масштабных конструкций.

      Если же вам необходимо выполнить точное снятие древесины с определённых деталей, то в этом случае понадобится один из рассмотренных выше станков. в этой статье предоставит дополнительные материалы.Делайте свой выбор согласно ситуации.

      Работа за барабанным шлифовальным станком по дереву

      http://rubankom.com

      9 этапов калибровки пиломатериалов

      Склады пиломатериалов твердых пород предлагают вам древесину либо грубую, либо гладкую. Грубый, как его вырезают из бревна на лесопилке. Там используются гигантские ленточные пилы и дисковые пилы с очень крупными пильными полотнами, поэтому работа выполняется быстро. Грубый пиломатериал выглядит так, будто его шлифовали садовыми граблями! Покупка его в грубой форме, а затем самостоятельная обработка поверхности имеет много преимуществ по сравнению с покупкой S4S (поверхность с четырех сторон). Вы все контролируете, и вы «подбираете» свои доски, чтобы они были идеальными.Строить проекты с действительно плоскими, прямыми и квадратными кусками дерева намного проще, чем пытаться собрать вместе деформированные и скрученные куски, и вы сэкономите много денег, выполняя работы по облицовке самостоятельно. Вы спросите, какие недостатки? На это уходит гораздо больше времени, вам нужно какое-то оборудование, которым вы, возможно, еще не владеете, и в результате вы получаете огромные груды стружки, от которой вам нужно избавиться. Я считаю, что преимущества намного перевешивают недостатки.

      Ниже приводится краткий обзор шагов: грубо отрежьте длину, затем ширину.Выровняйте лицо, затем выровняйте до толщины. Отрежьте готовую ширину, затем отрежьте готовую длину.

      Необходимые машины:

      - Торцовочная или радиально-торцовочная пила с поперечным лезвием

      - Фуганок

      - Настольная пила с продольным полотном

      - Рубанок

      Ваши машины должны быть хорошо настроены. Проверьте свои настройки и проверьте результаты во время обработки на плоскостность и прямоугольность.

      Советы перед началом работы:

      - Выбирайте прямые и плоские грубые доски при покупке пиломатериалов.Изогнутые, искривленные и / или скрученные грубые доски трудно обрабатывать, и доски с такими проблемами обычно указывают на то, что древесина нестабильна.

      - Купите необработанный пиломатериал на 1/4 дюйма толще, чем ваша готовая толщина. В терминах лесного склада это означает покупку 4/4, чтобы закончить на 3/4 дюйма, или 5/4, чтобы закончить на 1 дюйм.

      - Выравнивание досок для деталей очень длинной готовой длины может потребовать начала с грубых досок на 1/2 дюйма толще. Это позволит вам сделать несколько дополнительных проходов на фуганке, чтобы выровнять одну грань, и у вас все еще будет достаточно, чтобы закончить толщину.

      - Я плачу больше и покупаю пиломатериалы самого высокого качества. Я считаю, что с ним легче работать, и он дает наибольший урожай с наименьшим количеством отходов. Хорошее практическое правило - добавить 50% отходов к общей площади готовой площади.

      - Не измеряйте размер пиломатериалов, пока не будете готовы их использовать. Древесина большинства размеров, которая некоторое время остается на месте, имеет тенденцию к деформации.

      Проанализируйте свой список вырезок и уделите первоочередное внимание самым длинным и широким кускам.Обычно остальные части легко вырезать из оставшейся древесины. Имейте в виду, что кромки коротких частей соединяются гораздо легче, чем кромки длинных частей; поэтому по возможности сначала обрежьте детали по длине, прежде чем приступать к стыковке кромок. Используйте грубые доски, которые по крайней мере на 1/2 дюйма шире вашей готовой ширины. Следите за дефектами и обрежьте их. Не обрабатывайте детали длиной менее 12 дюймов. Это слишком опасно.

      В наши дни, когда я выполняю стыковку, я считаю, что лучше всего удалять только 1/32 дюйма за раз.Да, это означает, что для выравнивания кромок и поверхностей доски требуется гораздо больше проходов, но таким образом значительно уменьшается разрыв, поэтому я считаю, что это стоит дополнительных усилий.

      Мой последний совет ... Не экономьте. Это никогда не подводит меня, каждый раз, когда я пытаюсь выжать готовую деталь из черновой детали, которая действительно недостаточно велика, мне приходится начинать все сначала, а все, что я делаю, - это трата времени и древесины!

      ВНИМАНИЕ: Я снял защиту пилы для фотографий настольной пилы. Пожалуйста, используйте свой.

      Давайте определим немного дерева:

      1) Сделайте грубую распиловку пиломатериалов.

      Начните с обрезки конца, чтобы удалить все торцевые ограничители. Я отрезаю от конца куски по 1 дюйм подряд, пока последний отрезанный кусок не сломается при сгибании рукой. После того, как первый конец будет исправен, отрежьте заготовку на 1 дюйм длиннее ее готовой длины. Сделайте поперечные пропилы с помощью торцовочной или радиальной пилы. Дополнительный 1 дюйм добавляется, чтобы при обрезке готовой длины позже вы не оставили тонкую полоску, которая может застрять между упором пилы и полотном.

      2) Соедините и выровняйте один край. Установите столярный упор на 90 градусов и глубину пропила на 1/32 дюйма. Сделайте несколько проходов, пока первый край не станет чистым. Сориентируйте доску так, чтобы концы доски касались стола фуганка, а не качались на высокой точке в центре, и поэтому направление волокон доски было направлено вниз и в сторону, как показано моей синей линией мелка.

      3) Обрежьте черновую ширину на 1/4 дюйма шире конечной ширины. Прижмите соединенный край к забору и разорвите доску.Эта доска даст мне две части 2-1 / 4 ″ x 18 ″. Хорошее режущее полотно облегчает пиление.

      4) Соедините одну грань доски. Установите глубину реза 1/32 ″. Не выравнивайте деформированную доску, когда соединяете ее. Вместо этого удалите выступы ложа за несколько проходов, пока вся поверхность не будет выровнена.

      5) Выровняйте доску до конечной толщины. Для этой задачи используется строгальный станок. Каждый раз, когда вы делаете более тонкий пропил, переворачивайте доски.Это удаляет равное количество с каждого лица и помогает сохранить общую ровность. ПРИМЕЧАНИЕ: Мой строгальный станок имеет регулируемую скорость, поэтому я режу с большой скоростью, пока доска не станет на 1/8 дюйма толще, чем ее готовая толщина, затем я уменьшаю скорость подачи и вырезаю последние 1/16 дюйма с каждой стороны.

      6) Соедините один кромочный квадрат. Убедитесь, что ваш фуговальный упор установлен под углом 90 градусов, а глубина резания установлена ​​на 1/32 дюйма.

      7) Продрать до конечной ширины плюс 1/32 дюйма. Приведите сочлененный край к забору.После того, как доска будет разорвана, вернитесь к фуганку и очистите только что распиленный край.

      8) Соедините рваную кромку , чтобы удалить последнюю 1/32 ″.

      9) Выровняйте концы. Начните с обрезки одного торцевого квадрата, переверните кусок, измерьте и отметьте конечную длину, а затем отрежьте до нужной длины и выровняйте другой конец.

      Вот и все. Идеальные доски каждый раз с минимальным количеством отходов.

      Как пилить древесину одинаковой ширины

      Один из звуков великой деревообработки - это ритмичный tk-tk-tk-tk , когда палка тащится вдоль белого штакетника.Потому что этот ритмичный звук на самом деле является повторяющейся каденцией тщательного мастерства.

      На хорошем заборе все пикеты точно такой же ширины, как и промежутки между ними. Это не так просто, как вы думаете. Но по мере развития своих навыков работы с деревом я освоил технику изготовления деревянных деталей - например, пикетов, планок для полок или любых других предметов - одинаковой ширины.

      Это называется групповым планированием, и это довольно просто, если вы знаете, что делать.

      Риджид

      Ridgid R4330 Рубанок

      amazon.com

      Шаг 1. Поперечные пикеты по длине.

      Инструмент, который вы собираетесь использовать для получения нужной ширины, - это строгальный станок. Хороший и доступный по цене строгальный станок - я использовал 13-дюймовый строгальный станок Ridgid, и он великолепен - не обязательно должен иметь большие подающие или отводящие лотки. Так что, если вы работаете в одиночку, вам нужно сначала отрезать доски до нужной длины, чтобы сделать их более удобными.

      Короткая стрижка перед строганием также дает вам возможность выявить и минимизировать влияние дефектов, таких как крючки на концах, которые могут затруднить строгание.

      Шаг 2: Разорвите пикеты по ширине

      Затем вы разорвите доски примерно до ширины, которую вы хотите, чтобы пикеты были. Вот ключевая часть: вы копируете их на немного больше , чем вам нужно. Подойдет около полдюйма; больше - это нормально, но поскольку вы собираетесь строгать их до нужного размера. Большая ширина означает, что строгальный станок требует много дополнительных пропилов и требует много дополнительных опилок, которые нужно убрать позже.

      Шаг 3: Зажим

      Кевин Дупзик

      Теперь вы можете собирать связки и проходить через строгальный станок. Вот что вы делаете: переверните доски на бок, затем прижмите их друг к другу так, чтобы их лица - например, та часть забора, которую вы видите с улицы, - касались друг друга. (Если вы соединяли доски, делайте это соединенной стороной вниз.)

      Затем плотно скрепите их вместе.Вы захотите сделать это на плоской поверхности - плоская станина настольной пилы отлично подойдет. Здесь цель - убедиться, что одна сторона пачки как можно более плоская. Рубанок работает путем резки на плоскости, параллельной своей станине; чем ровнее вы сможете положить связку досок на станину, тем более горизонтальным будет строгание.

      Один мудрый плотник сказал мне, что «ты хочешь подкрасться к нему».

      Есть еще несколько вещей, которые вам нужно знать о наборе.Количество досок, которые нужно включить, ограничено только размером вашего строгального станка, но вы определенно хотите, чтобы связка была шире, чем высокая, для устойчивости. Также имейте в виду, что у вас должно быть место для прохождения зажимов через строгальный станок. Если это не вариант, профессионалы иногда устанавливают сани, чтобы пропустить доски через строгальный станок, но это более сложная техника.

      Убедитесь, что зажимы не касаются сторон подачи, но также расположены достаточно низко на пачке, чтобы у них не было шансов задеть резак.Рубанок будет резать дерево, как никто другой, но зажим может его испортить.

      Шаг 4: Плоскость

      Кевин Дупзик

      Теперь пора в самолет. Цель состоит в том, чтобы с помощью строгального станка медленно сбрить весь пучок до тех пор, пока его высота - ширина ваших пикетов, планок и т. Д. - не станет равной желаемой ширине. При строгании вы никогда не захотите снимать слишком много материала за один проход, и вам нужно уменьшить количество снимаемого материала по мере приближения к конечной ширине.

      Один мудрый плотник сказал мне, что «ты хочешь подкрасться к нему». Итак, учитывая ширину резки досок, настройте строгальный станок так, чтобы он снимал максимум 1/8 дюйма и, возможно, только 1/16 дюйма. Тогда сделайте свой первый проход. Это даст вам идеально плоский верх.

      Теперь переверните пачку, уменьшите настройку строгального станка и выполните следующий проход. Продолжайте в том же духе, каждый раз переворачивая пачку и немного опуская строгальный станок, пока не достигнете желаемой высоты.

      Теперь разожмите пачку - у вас есть куча идеально прямоугольных деталей, и вы готовы собрать идеальный деревянный забор.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

      Как начать работу по дереву в подвале или квартире

      Дэйв Уайт, Getty Images

      Одна из наиболее частых причин, по которой люди уклоняются от работы с деревом, заключается в том, что они думают, что им нужен огромный гараж или рабочее место. Но вы можете успешно создать небольшую мастерскую по обработке дерева для любителей в любом месте, даже в квартире. Компактная деревянная мастерская требует лишь небольшого планирования и подготовки.

      Во-первых, как понимают самые нетерпеливые, но нерешительные потенциальные любители, вы должны быть более внимательными к выбору инструментов. 14-дюймовая ленточная пила? В твоих мечтах. В небольшом пространстве вам придется полагаться на настольные или портативные инструменты. (Можно полностью отказаться от электроинструментов в пользу ручных инструментов, но это обсуждение лучше оставить в другой раз.)

      Затем есть материальные соображения, например, как принести домой полноразмерные листы фанеры и обрезать их до нужного размера (вы этого не делаете). А безопасность и очистка - это еще две проблемы: надлежащая вентиляция и сбор пыли, которые необходимы в большом магазине, могут быть довольно сложной задачей (и потенциальной опасностью для здоровья). Тем не менее, вы можете создать отличный магазин древесины на небольшом пространстве, и мы покажем вам, что вам нужно.

      Наш заместитель редактора Эрик Лимер делится своими реальными советами по обработке дерева в своей квартире площадью 600 квадратных футов в Квинсе.Так что у тебя нет оправдания, чтобы приступить к работе!

      Реклама - продолжить чтение ниже

      Портативная настольная пила

      Купить сейчас

      Если вы спросите 10 плотников, какой электроинструмент они используют чаще всего, восемь или девять, вероятно, скажут вам, что это их настольная пила. Полноразмерную настольную пилу можно использовать для раскалывания больших листов фанеры, распиливания шипов и многого другого.

      Большая настольная пила не подходит для большинства небольших магазинов.Но вы должны уметь обходиться, по крайней мере, портативной настольной пилой. Не говоря уже о мастерах-столярах, которые могут смотреть свысока на эти компактные инструменты - они хорошо подходят для многих небольших операций по продольной и поперечной резке, которые вам нужно будет выполнить. Некоторые из более компактных настольных пил, такие как эта 10-дюймовая Skilsaw, достаточно малы, чтобы их можно было хранить в шкафу или под столом.

      Торцовочные пилы

      Купить сейчас

      Если вам нужно много выполнять прямую или угловую поперечную резку, торцовочная пила не составит труда.Хотя она не так универсальна, как 12-дюймовая раздвижная модель, торцовочная пила 7 1/4 дюйма доступна по цене (обычно менее 200 долларов) и может работать с дисками 2x4, оставаясь при этом достаточно маленькой, чтобы ее можно было положить на полку.

      Циркулярные и гусеничные пилы

      Купить сейчас

      Для больших продольных распилов или раскола большого листа фанеры лучше всего подойдет дисковая пила или гусеничная пила. Существует множество линейок и направляющих, которые помогут вам добиться прямых и точных пропилов с помощью циркулярной пилы, или вы можете сделать свой собственный.

      Гусеничная пила, например, от Festool и DeWalt, делает работу еще проще и обеспечивает большую точность, но эти пилы также немного дороже. При использовании циркулярной пилы вы должны прижимать башмак к направляющей, толкая пилу вперед. Гусеничные пилы, с другой стороны, встают на свои гусеницы, и их нужно только толкать вперед. Гусеничные пилы часто имеют защиту от сколов, чтобы уменьшить вырывание, а также получить более гладкие и прямые края.

      Сверлильный станок

      Купить сейчас

      10-дюймовый или 12-дюймовый сверлильный станок не заменит ручного сверла, но будет полезен, когда вам нужно точно разместить отверстия с повторяемостью и контролем.Некоторые сверла, такие как долота Форстнера, также намного безопаснее использовать в сверлильном станке, чем в ручном сверле.

      Есть, конечно, много других электрических и ручных инструментов, которые следует учитывать, когда вы пробуете свои силы в деревообработке. Но как только вы освоите эти основы, вы сможете добавить больше снаряжения в соответствии с вашими конкретными планами.

      Рабочие стойки

      Купить сейчас

      В небольшом пространстве не так много места для пони с одним трюком: вам понадобится оборудование, которое может делать много разных вещей, в том числе для вашего рабочего места и стендов. Вы можете добавить деревянный зажим к многофункциональному верстаку, но вам, вероятно, понадобятся компактные рабочие или подставки для инструментов, чтобы компенсировать отсутствие большой рабочей поверхности. Иногда вам может потребоваться перенести свою работу в другую комнату или даже на улицу, и в этом случае портативность также важна.

      Три стойки, на которые мы рекомендуем внимательно присмотреться, - это Rockwell JawHorse и DeWalt Heavy Duty Workstand. Rockwell JawHorse - это исключительный портативный зажим, который также может поддерживать некоторые настольные инструменты.Новые рабочие стойки DeWalt можно использовать как тяжелые козлы, или вы даже можете прикрепить к ним торцовочную пилу или настольные инструменты.

      Пиломатериалы и сырье

      Если у вас небольшой магазин, у вас, вероятно, не будет возможности фрезеровать пиломатериалы в квадрат. Так что проще всего купить доски той толщины и ширины, которая вам понадобится. При покупке листового материала на лесном складе или в домашнем хозяйстве сотрудники там обычно могут разрезать доски или листы до приблизительных размеров на панельной пиле - иногда бесплатно, но обычно за определенную плату.

      Ничто не сравнится с выбором вручную проектных досок, но есть много онлайн-продавцов, которые доставят пиломатериалы прямо к вам. Магазины товаров для деревообработки, такие как Rockler и Woodcraft, предлагают предварительно отрезанные доски S4S, у которых все четыре стороны покрыты поверхностью.

      Если у вас есть доступ к продольно-раскройному оборудованию, например, настольному пилу, гусеничной пиле или ленточной пиле, можно также заказать отдельные доски или пакет проектов у онлайн-поставщика древесины, такого как Bell Forest Products или Woodworkers Source.Оба могут предоставить индивидуальные порезы или выбор доски за дополнительную плату.

      При работе в помещении я стараюсь избегать таких материалов, как МДФ (древесноволокнистая плита средней плотности) и ДСП, из-за присутствия в них формальдегида и химических связующих.

      Контроль опилок

      Купить сейчас

      Это верно как для больших, так и для маленьких магазинов: опилки и стружка попадают повсюду, когда вы используете электроинструменты. Небольшие мастерские по домашней деревообработке часто находятся в общих комнатах и ​​могут плохо вентилироваться.А опилки и твердые частицы в воздухе остаются на некоторое время, прежде чем осесть. Это плохая комбинация для легких людей, которые не любят опилки, не говоря уже о химических веществах, содержащихся в фанере и других технических материалах.

      Пылезащитная маска или респиратор защитят вас во время работы, но ничего не сделают, чтобы защитить вас или вашу семью от взвешенных частиц, все еще находящихся в воздухе. По этой причине воздушный фильтр абсолютно необходим, если вы работаете с деревом в помещении (я знаю парней, которые чихали опилки после долгой работы без воздухоочистителя).Можно сделать свой собственный воздухоочиститель из коробки с вентиляторами и фильтрами для печи, но воздухоочистители, продающиеся в розничной торговле, обычно будут намного компактнее. Если вы выберете этот путь, мы рекомендуем 3-скоростную систему фильтрации воздуха с дистанционным управлением Wen 3410 для небольших магазинов.

      Если вы шлифуете или выполняете другую работу, при которой образуется мелкая пыль, по возможности делайте это на улице. Но хорошая система пылеулавливания или вытяжки может также предотвратить попадание большого количества опилок в воздух.

      Очистка от опилок

      Купить сейчас

      Удаление опилок может быть тяжелым испытанием.Чтобы сделать это как можно более безболезненным, потратьте некоторое время в начале и во время проекта, чтобы контролировать и направлять куда уходят опилки.

      В закрытом или подвальном магазине с промышленным ковровым покрытием постелите недорогой ламинат, чтобы облегчить себе жизнь в конце дня. Обязательно закрепите панели или подложите под них большой резиновый коврик, чтобы они не скользили по ковру. (Застеливание ковра еще более важно, если вы хотите выйти за рамки дерева и работать с таким материалом, как алюминий, в своем домашнем магазине; металлическая стружка врезается в любые ковровые покрытия, и их очень сложно убирать.)

      Чтобы опилки не разносились слишком далеко, попробуйте установить временные стены. Третьи руки FastCap и ZipWall ZipPoles отлично подходят для создания быстрых барьеров. Стойки FastCap более прочные и универсальные, но ZipWall быстрее и проще в установке.

      Пила вытяжки

      Купить сейчас

      Еще одно отличное приспособление для борьбы с пылью - это кожух для пилы FastCap ChopShop, который помогает предотвратить разбрызгивание пыли и мусора, создаваемых торцовочной пилой, повсюду.Кожухи пилы, разработанные для подрядчиков, работающих дома у клиентов, хорошо справляются со своей работой и могут складываться и складываться для хранения.

      Rousseau 5000 Dust Solution - это альтернатива, которую можно подключить к системе сбора пыли для использования с различными электроинструментами.

      Магазин пылесоса

      Купить сейчас

      Бытовые пылесосы не предназначены для работы с большими количествами опилок или щепы. Их фильтры быстро забиваются, что значительно снижает всасывание.В то время как вы можете обойтись без небольшого беспроводного пылесоса для небольших беспорядков, магазинный пылесос предлагает большую мощность и емкость. Независимо от того, есть ли у вас магазинный пылесос или вы покупаете свой первый, подумайте о покупке одноразовых пакетов или моющегося и многоразового фильтра CleanStream.

      Пылеуловитель

      Купить сейчас

      Еще один вариант, который стоит рассмотреть - это дорогой, но эффективный пылеудаляющий аппарат Festool. Эти пылеуловители предназначены для работы с другими инструментами Festool, но они также подходят к компактным электроинструментам большинства других производителей.Хорошая особенность пылесосов Festool заключается в том, что шланги аккуратно присоединяются к ним. Для компактного магазина я почти ничего не ценю больше, чем автономное хранилище.

      Если вы хотите собрать опилки с помощью строгального станка или формирователя, или другого большого инструмента с 4-дюймовым отверстием для сбора, вам будет лучше с полноразмерной системой сбора пыли.

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

      Реклама - продолжить чтение ниже

      The Project Lady - Singer Sewing Machine Wood Base Tutorial

      Заинтересованы в покупке базы? Посмотрите, что есть в наличии, ЗДЕСЬ.

      ОБНОВЛЕНИЕ 1/2014: Я сделал еще один урок с пошаговыми изображениями процесса строительства, который включает в себя боковые отсеки и полные соединения «ласточкин хвост». Смотрите ЗДЕСЬ.

      Скорее всего, если у вас старая швейная машина и у вас есть оригинальный футляр, основание будет выглядеть примерно так, как на картинке выше (внизу). Наверное, он разваливается и даже может плохо пахнуть. В прошлом месяце я купил швейную машину, и она шла со старым основанием, изображенным выше, и я собирался * попытаться * сохранить его. Я снял старое виниловое покрытие, которое все равно отслаивалось, и обнаружил, что дерево под ним потрескалось, а клей, скрепляющий его, был сухим и хрупким.Старая база вдохновила меня на создание более сильной и лучшей версии.

      До сих пор я пробовал эту базу с моими Singer 201-2, Singer 66-16 и Singer 15-90, и она работает на всех 3. Не уверен насчет других марок или моделей, но вы можете сделать свои собственные измерения в соответствии с вашими машина.

      Сравните угловые раскосы, толщину древесины и т. Д. Старого основания и нового основания.

      Вот принадлежности, которые я использовал, а также зажимы для дерева, настольная пила, дрель и фрезерный станок (для основания с отверстием для ящика).Я использовал 5-миллиметровую фанеру для нижней части основания, 3-х дюймовую сосновую доску премиум-класса для боковых сторон и обрезки для угловых распорок. Я не планировал публиковать этот проект, поэтому не стал фотографировать процесс строительства. Я вырезал куски дерева, склеил и зажал их вместе, просверлил отверстия для шурупов, утопил шурупы в древесину и использовал гвозди и клей, чтобы прикрепить фанерное основание.

      Затем я приклеил обрезки и установил их в каждом углу.

      Закрепите уголки для дополнительной фиксации.

      Поместите шпатлевку в отверстия для винтов и любые трещины или зазоры.

      Отшлифованы до совершенства. На этой картинке показана обратная сторона деревянной основы, где я скрепил части вместе.

      Далее проделал отверстия для петель.

      Вырежьте выемку в месте выхода петель из дерева.

      Я использовал петли от старого основания и купил зеркальное оборудование для петли, которая удерживает машину на основании.

      Я почистил и покрасил фурнитуру в тон.

      Просверленные отверстия для петель…

      … и часть, которая удерживает машину.

      Выглядит хорошо!

      Тубус из термоусадочной пленки стал для меня отличной находкой. Мне не хотелось, чтобы машина была металлической, поэтому я отрезал кусок трубы и нагрел его, чтобы сжать до металлической детали, которая будет стоять напротив машины.

      Затем я окрасил всю поверхность слоем полиуретана и нажал на бумагу с зернистостью 220, чтобы снова все разгладить.Добавление оборудования было последним шагом!

      Мне нравится, как проявляется характер дерева.

      На случай, если вы не заметили, я сделал простую основу и одну с маленькой дырочкой сбоку.

      Размеры для меньшей базы.

      Размеры для большей базы.

      Очень нравится, как это выглядит!

      Ваша машина должна иметь винты, которые затягиваются, чтобы удерживать петли.

      Отверстие для ящика отлично подходит для хранения навесного оборудования или для хранения педали.

      Машина легко поднимается на петлях для очистки. База также гасит звук шестерен при работающей машине. Я надеюсь, что этот пост окажется полезным для тех, кто хочет создать свою собственную основу для швейной машины.

      ОБНОВЛЕНИЕ 11/2013: Я только что сделал кучу оснований, но вместо того, чтобы использовать старые петли шкафа для задней части, я просто использовал 2 металлических зажима, чтобы прикрепить машину к основанию.Когда вы сделаете это таким образом, вам не нужно добавлять доску с обратной стороны основания, чтобы увеличить ширину для размещения больших петель. Я также сделал соединения типа «ласточкин хвост» вместо того, чтобы скручивать детали вместе, что придает им великолепный вид и является истинным признаком долговечного мастерства!

      Создание фрезерного станка с ЧПУ: 18 шагов (с изображениями)

      Перед тем, как начать сборку станка, вам всегда нужно будет сделать какой-то проект.Иногда это должны быть только наброски на листе бумаги, но для этой машины требовался более точный трехмерный рисунок. Я сделал свой дизайн с помощью google sketchup. Google sketchup - это бесплатная программа для CAD, которую вы можете загрузить из Интернета. Я обнаружил, что с ним очень легко работать, хотя я никогда раньше не работал с программами CAD. Вы не сможете рисовать настолько сложные проекты, насколько сможете, с помощью других программ, таких как Autocad, но для моих целей это сработало отлично.
      Моей главной целью было получить все необходимые размеры для моих деталей, чтобы я мог заказать их через Интернет.Я хотел посмотреть, подходят ли все мои части вместе. Поскольку машина состоит из множества движущихся частей, я хотел убедиться, что ничто не ударит друг друга во время работы машины.
      Когда я начал проектировать машину, у меня уже были некоторые детали, такие как линейные направляющие и шариковые винты. Я купил их у человека, который построил тестовую машину для своего интернет-магазина. Я использовал ту же электронику для этой машины, что и для деревянной тестовой машины, которую построил ранее.

      Это основные размеры и детали, используемые для станка:
      Габаритные размеры
      X: 1050 мм
      Y: 840 мм
      Z: 400 мм
      Ход
      X: 730 мм
      Y: 650 мм
      Z: 150 мм

      длина направляющих и шарико-винтовых пар зависит от размера машины, которую вы хотите построить.

      Электроника
      - 3 шаговых двигателя Nema 23 по 3 Нм

      - 3x DM556 Драйвер шагового двигателя Leadshine

      - источник питания 36 В (для шаговых двигателей)

      - Плата Breakout Board
      - источник питания 5 В (для Board)

      Лучше: Ethernet Smoothstepper (не использует порт LPT старого типа).

      - Переключатель ВКЛ. / ВЫКЛ.
      - Экранированный провод 18/4 AWG
      - 3 датчика приближения (концевой выключатель)

      Вы также можете купить полный комплект электроники, который включает шаговые двигатели и драйверы.Они работают нормально, но иногда могут быть более низкого качества, чем настоящие драйверы Leadshine.

      - Шпиндель : Kress FME 800 или Bosch Colt или Dewalt Compact Router

      Если вы также хотите резать алюминий и другие цветные металлы, шпиндель с водяным или воздушным охлаждением будет намного лучше. Вы можете купить комплект, в котором есть все необходимое. Я купил это в качестве обновления после завершения моего ЧПУ

      Дополнительно:

      - Корпус электроники
      - Энергетическая цепь
      - Разъемы

      Механический

      - Линейные направляющие: X: SBR 20 Y / Z: SBR 16

      - ШВП: X / Y: 16 мм, шаг 5 мм

      Вы можете сэкономить много денег, купив комплект, который включает линейные направляющие и ШВП.

      - Приводной винт оси Z : M10 с самодельной гайкой из делрина, но лучше использовать шариковый винт
      - Алюминиевые профили : 30/60 мм Misumi 100 мм
      - Алюминиевые пластины : толщина 15 мм
      - CAD / CAM программное обеспечение: CamBam / Fusion 360
      - Программное обеспечение контроллера: Mach4

      Машина почти полностью построена из алюминиевой пластины толщиной 15 мм и алюминиевых профилей 30x60 мм. Я построил этот фрезерный станок с ЧПУ, используя очень ограниченное количество инструментов.Основными инструментами, которыми я пользовался, были сверлильный станок и токарный станок. Поскольку у меня не было подходящих инструментов для резки алюминиевых пластин по размеру, я сконструировал машину в соответствии со стандартными размерами и заказал пластины онлайн, уже обрезанные по длине. Алюминиевые профили, которые я использовал, также были отрезаны по длине, и я заказал их в компании Misumi Europe.

      При проектировании фрезерного станка с ЧПУ полезно задать себе несколько вопросов. Здесь вы найдете процесс разработки моего фрезерного станка с ЧПУ.

      Какой тип фрезерного станка с ЧПУ вы хотите построить?
      В основном есть два типа фрезерных станков с ЧПУ: конструкция с подвижным столом и конструкция с подвижным порталом.Конструкции в стиле подвижного стола часто используются для фрезерных станков с ЧПУ меньшего размера. Их легче сконструировать, и они могут быть более жесткими, чем подвижные портальные машины. Обратной стороной возможности перемещения стола вместо портала является то, что общая занимаемая площадь машины в сравнении с рабочей зоной резки примерно вдвое больше, чем при конструкции подвижного портала. Поэтому, вероятно, лучше сделать станок с подвижным порталом, если размер конверта для резки превышает 30x30 см. Поскольку я хотел построить станок с размером режущей кромки около 65x65 см, я использовал дизайн в стиле подвижного портала.

      Что вы хотите вырезать с помощью фрезерного станка с ЧПУ?
      Это определяет практически каждый ответ на приведенные ниже вопросы. Я хотел использовать станок в основном для фанеры, твердых пород дерева и пластика, но также и для алюминия. Если вы хотите резать материалы тверже алюминия, я рекомендую построить фрезерный станок с ЧПУ вместо фрезерного станка.

      Из какого материала вы будете строить машину?
      Это определяется заданным выше вопросом. Хорошим ориентиром является то, что материал, который вы используете для изготовления станка, должен быть прочнее или прочнее материала, который вы хотите разрезать.Поэтому, если вы хотите резать алюминий, вам следует использовать алюминий или даже сталь для изготовления станка. Я видел деревянные фрезерные станки с ЧПУ, которые могут резать алюминий (вы найдете некоторые из них на YouTube), но это происходило очень медленно, и машины должны быть очень хорошо сконструированы. Поскольку я хотел резать алюминий с помощью этого фрезерного станка с ЧПУ, я построил его из алюминия. Я мог бы использовать сталь, но ее труднее обрабатывать, и у меня не было для этого подходящих инструментов.

      Какая длина хода вам нужна для каждой оси?
      Моим первым намерением было построить фрезерный станок с ЧПУ, который мог бы обрабатывать листовые товары стандартного размера, такие как фанера и МДФ.В Нидерландах это 62 х 121 см. Поэтому для оси Y я хотел, чтобы расстояние перемещения составляло не менее 620 мм. Машина находится в небольшом сарае на моем заднем дворе, с очень ограниченным пространством. Я не мог сделать машину слишком большой, потому что тогда она действительно мешала бы и занимала все пространство. Таким образом, ход оси X составляет всего 730 мм. Это меньше, чем полная длина листа фанеры (1210 мм), но я подумал, что если я хочу обработать что-то действительно большое, я могу разрезать первую часть, а затем сдвинуть лист вперед и разрезать последнюю часть.Используя эту технику, вы можете вырезать детали, которые намного больше, чем обычное расстояние X-перемещения. Для оси Z я решил, что 150 мм будет достаточно для возможного использования четвертой оси в будущем.

      Какой тип линейного перемещения вы будете использовать для станка?
      Существует множество вариантов линейного перемещения: направляющие выдвижных ящиков, шарикоподшипники на V-образной направляющей, подшипники с V-образной канавкой, круглая линейная направляющая без опоры, круглая линейная направляющая с полной опорой и профильная линейная направляющая. Используемая вами система линейного перемещения в значительной степени определяет качество резки, которого вы можете достичь.Я бы порекомендовал выбрать лучшую систему, которую вы можете себе позволить. Проведя небольшое исследование, я обнаружил, что линейные рельсы с полной опорой были бы лучшим вариантом, который я все еще мог себе позволить. Если вы будете искать SBR12, SBR16 или SBR20 на ebay или Amazon, вы найдете множество разных продавцов и наборов на выбор. Если вы строите 3-осевой фрезерный станок с ЧПУ, вам следует купить комплект, состоящий из трех наборов линейных направляющих и двух линейных подшипников на направляющую.

      Какую систему линейного привода вы будете использовать для каждой оси?
      Основные опции для привода каждой оси: зубчатый ремень, зубчатая рейка и ведущие винты.Для самодельных фрезерных станков с ЧПУ чаще всего используются приводные винты. Системы винтовых приводов работают за счет размещения неподвижной гайки на подвижной части машины и удерживания винта на месте с обоих концов. Винт прикрепляется к двигателю. Если моторы начнут вращаться, гайка с прикрепленной к ней подвижной частью станка переместится вдоль винта и приведет машину в движение.
      Для осей X и Y я использовал шарико-винтовые пары. Шарико-винтовые пары обеспечивают очень плавное движение без люфта. Люфт - это величина люфта между приводным винтом и гайкой, и это то, чего вы не хотите в фрезерном станке с ЧПУ.Если вы хотите узнать больше о люфте, рекомендую заглянуть на сайт cncroutersource.com. Шарико-винтовые пары
      дороже, чем винты ACME (которые являются хорошей альтернативой), но снова значительно улучшают скорость резания и качество резания, которых вы можете достичь.
      Для оси Z я использовал резьбовой стержень M10 из высококачественной нержавеющей стали с самодельной гайкой из делрина.

      Какой тип приводного двигателя и контроллера вы собираетесь использовать?
      Что касается двигателей, то существует два основных варианта: серводвигатели и шаговые двигатели.Серводвигатели
      в основном используются для высокопроизводительных фрезерных станков с ЧПУ и очень дороги. Они используют энкодеры для обеспечения обратной связи по положению и требуют более дорогих контроллеров. Шаговые двигатели широко используются на самодельных фрезерных станках с ЧПУ и бывают разных типов и размеров. Размер шагового двигателя, который вам нужен, зависит от того, что вы хотите вырезать, с какой скоростью вы хотите его резать, какой тип линейного привода и компонентов движения вы используете, насколько велика машина и т. Д. Я использовал шаговые двигатели 3 Нм для своей машины , что, вероятно, перебор.
      Контроллер должен соответствовать используемому двигателю. Вы можете использовать отдельные драйверы для каждого двигателя, как это сделал я, или вы можете купить плату драйвера с 3 или 4 осями. Вы можете узнать больше об электронике, которую я использовал на шаге 14.

      Какой тип шпинделя вы будете использовать?
      В большинстве самодельных фрезерных станков с ЧПУ в качестве режущего шпинделя для станка используется стандартный деревообрабатывающий или обрезной фрезерный станок. Моя не исключение. Я использовал фрезер Kress, который немного более высокого качества, чем стандартные фрезы по дереву, и у него хороший зажимной фланец 43 мм.Если вы хотите резать много разных материалов, вам может пригодиться какой-нибудь регулятор скорости. Маршрутизатор Kress имеет встроенный регулятор скорости, но вы найдете его на большинстве маршрутизаторов. Если вы собираетесь выполнять очень тяжелую резку, возможно, стоит взглянуть на шпиндели с воздушным или водяным охлаждением. Вы также можете найти их на Amazon / Ebay, но они будут стоить вам намного дороже, чем стандартный маршрутизатор. Они используют VFD для управления скоростью и могут быть намного тише стандартных маршрутизаторов.

      Сколько будет стоить машина и хочу ли я потратить столько денег?
      Я оценил общие расходы на этот фрезерный станок с ЧПУ примерно в 1500 евро.Фрезерный станок с ЧПУ стоит дорого, но вы можете сэкономить много денег, построив его самостоятельно.

      После того, как я нашел ответы на все вышеперечисленные вопросы, я разработал окончательный дизайн моего фрезерного станка с ЧПУ. Как видите, мой дизайн не очень детализирован. Например, вы не увидите точное расположение отверстий на всех деталях. Трудно определить, сколько болтов нужно использовать, чтобы соединить две детали, если вы никогда раньше не держали их в руках.
      Для меня этого дизайна было достаточно, чтобы дать мне хорошее представление о том, как все будет работать и какие детали мне следует заказать.

      После того, как дизайн был завершен и пару раз отклонен / переделан, я мог начать заказывать все необходимые детали. Алюминиевые профили 30x60 мм и все алюминиевые пластины для портала и оси Z, которые я использовал для оси X, были предварительно отрезаны по длине. Я также заказал несколько усиленных антивибрационных регулирующих ножек.

      Дешевый строгальный станок

      Дешевый строгальный станок

      дешевый строгальный станок Я продолжаю надеяться, что он умрет, чтобы оправдать покупку стационарного станка большего размера, но этот только сохранил 28 июня 2016 г. Моим первым «хардкорным» деревообрабатывающим станком была настольная пила, затем фрезерный станок и другие вещи .99 Сэкономьте 30 долларов за невыплаченный товар. 13 января 2021 г. · Речь идет о строгальном станке промышленного назначения, а это значит, что он большой и не очень дешевый. поставляется на собственном основании с колесиками и хранилищем, а все части показаны на фотографиях. Один инструмент дополняет другой. Минимальный заказ: 1 шт. 27 апреля 2015 г. · Самые популярные продукты Строгальный станок Ridgid R4330, толщина 13 дюймов. В него просто вложить деньги. Строгальный станок Ridgid R4330, толщина 13 дюймов. Изделие должно быть подвергнуто большому количеству конструктивных исследований среди пользователей, если вы покупаете высококачественные детали, на которые следует обратить внимание, чтобы взять строгальный станок Ridgid R4330, толщина 13 дюймов Многие оценки клиентов подтверждают тот факт, что строгальный станок Ridgid R4330, 13 дюймов Это профессиональный рейсмус Renegade 12-1 / 2 дюйма мощностью 2HP 1500 Вт, который предлагает холостой ход 8000 об / мин.Оба обеспечивали исключительное качество реза, которое требовало небольшого шлифования, и обе оставляли доски практически без зазубрин, хотя DW735 для этого потребовались дополнительные столы подачи и вывода (дополнительные 50 долларов). 45. Строгальный станок для определения толщины кабеля Porter, 12 SIP Строгальный рейсмус 8 дюймов x 8 дюймов 240v Строгальный станок SIP 8 дюймов x 8 дюймов 240v. Они дороги на передней панели - от 300 долларов за новый для 12-1 / 2- или 13-дюймового. Некоторые профессиональные инструменты могут резать даже на 1/4 дюйма. Точная среда глубины строгания с помощью шкалы изменения.Найдите лучший рейсмусовый рейсмус для вашего применения. 39 339 долларов. Переносной строгальный станок (товар 63445) за 299 долларов. Бренд !: Jet. 5-дюймовый строгальный станок - самый дешевый строгальный станок на Amazon. Подробности смотрите в купоне. . Этот строгальный станок по дереву разработан для мастеров и может быть настроен на точность 0. Qty Jet JWP-13BT Настольный строгальный станок. Компания REX разработала модель HO - единственный в мире строгальный станок с постоянной толщиной стола с направляющими с 4 стойками и регулируемой верхней частью. Этот однофазный станок 240 В обеспечивает точную резку при каждом проходе.5 л.с.) 230 В 60 Гц Скорость 5000 об / мин Ширина строгания 15 дюймов (380 мм) / 16 дюймов (406 мм) Минимальная толщина крышки 1. Посмотреть детали. Пластины в этом рейтинге имеют винтовую головку, которая состоит из множества маленьких пластин, обычно изготовленных из твердого сплава, расположенных в шахматном порядке вокруг режущей головки и установленных под углом. Найдите рубанки на продажу на Oodle Ads. Купить онлайн. Заказ: 1 Шт. 2 дня назад · Оригинальные ножи для строгальных ножей и ножи для строгальных ножей на вторичном рынке; Ножи для строгальных лезвий совместимы с Metabo Dh430; Ножи для строгальных ножей на вторичном рынке подходят идеально; Оригинальные ножи для строгальных ножей и вторичные ножи; Это один из послепродажных строгальных ножей; Это короткое видео, чтобы лучше понять: Dewalt Planer Dw735 Deals 3 января 2021 года мы нашли 0 предложений на Dewalt Planer Dw735 в 0 магазинах.Этот строгальный станок оснащен 120-вольтовым двигателем 15 А, который обеспечивает 9000 об / мин для максимальной мощности и непрерывной работы. Результаты 1 - 20 из 34 Трехфазный рейсмусовый станок SAC Отличное состояние Трехфазный рейсмусовый станок для тяжелых условий эксплуатации Продается всего за 45 000 рэнд. портативные строгальные станки, которые мы выбрали для вас в этом обзоре, охватывают все основания. Делайте покупки сегодня! 20 августа 2019 г. · 12. Он разработан таким образом, чтобы его было легко перемещать по мастерской - идеально, если у вас мало места! Итак, что такое строгальный рейсмус и чем он отличается от строгального станка, рейсмуса, строгального станка, фуганка, настольного строгального станка, комбинированного станка и фуганка или фуганка? Некоторые из этих имен относятся к одному и тому же, некоторые из них чаще используются в Соединенных Штатах, а другие чаще используются в Великобритании.и увеличенная скорость подачи. Buying Request Hub упрощает задачу: нужно всего несколько шагов: опубликовать запрос на покупку, и когда он будет одобрен, поставщики на нашем сайте смогут процитировать его. Дешевый электрический строгальный станок по толщине древесины в Китае Thinnessser (Plain Cutter) Thickness - это деревообрабатывающий станок для обрезки досок до постоянной толщины по всей длине и плоской верхней поверхности. 5-дюймовый сетевой настольный строгальный станок; 9. Не дайте себя обмануть низкой ценой, мы импортируем эти надежные строгальные станки прямо на наш склад и обеспечиваем экономию на скорости подачи 8 м в минуту. Шкала высоты для точной резки. Быстрая подача и скорость резки обеспечивают быструю и параллельную отделку. лезвия строгального станка Может строгать твердую и мягкую древесину Защитная ручка, встроенная в переключатель включения / выключения для предотвращения случайного запуска # Входная мощность: 2000 Вт Скорость без нагрузки: 8000 об / мин Ширина планирования: 127 мм (мин) 318 мм (макс) Глубина планирования: 0 - 3 мм Высота планирования: 5 220V Настольный строгальный станок Многофункциональный 6-дюймовый настольный строгальный станок, электрический настольный фуговальный стол 1800w 12000 об / мин.Ширина 5 дюймов 15A мес. Типичный строгальный станок, предназначенный для домашнего использования, разрезает поверхность дерева на максимальную глубину 1/8 дюйма. • Не поднимайте и не опускайте стол, пока заготовка находится в строгальном станке. 1. Зарегистрируйтесь, чтобы получать самую свежую информацию о новых продуктах DEWALT, специальных предложениях и многом другом. 5-дюймовый строгальный станок для деревообработки 15А Настольный строгальный станок с двойным резаком мощностью 1500 Вт с 1 бесплатным комплектом лезвий и подставкой для удаления пыли для деревообработки 4. Покупайте по отличным ценам на новые, подержанные и сертифицированные восстановленные строгальные станки и сделайте любое улучшение дома или строительство легким ветерком.Обзор 5-дюймового строгального станка (модель 6550) Эта WEN 12. Покупайте с Afterpay подходящие товары. Гладкая отделка необработанной древесины может быть проблемой, если не почти невозможной без высококачественного строгального станка. Режущая головка с тремя ножами и скоростью вращения режущей головки 10000 об / мин обеспечивает 96 резов на дюйм, что является одним из лучших результатов любого портативного строгального станка. Покупка дешевого строгального станка и лезвия измельчителя в официальном магазине TASP и многое другое от строгального ножа, строгального лезвия, строгального станка mtd, лезвия для строгальных станков по дереву, лезвия для строгальных станков на AliexpressНапряжение Если вам нужен дешевый строгальный станок, POWERTEC PL1251 - ваш лучший выбор. Другая вещь, на которую стоит обратить внимание, - это какой-нибудь старый винтажный строгальный станок, такой как Titan TTB579PLN 204-миллиметровый строгальный станок, 230 В: древесина размером до 212 мм на 740 мм, 3 мм за проход, дешевый, скорость подачи 6 м / мин. Этот строгальный станок оснащен 120-вольтовым двигателем 15 А, который развивает 9000 об / мин для максимальной мощности и непрерывной работы. Крупнейшие в США продажи и поддержка ведущих брендов, таких как DeWALT, Milwaukee, DuroMax, Bosch и других. Остерегайтесь незакрепленных сучков, трещин и других дефектов древесины.Delta 22-555 13-дюймовый портативный строгальный станок; 5. Информация. Разработан для точного и быстрого строгания твердых и мягких пород древесины, с ножами из быстрорежущей стали для получения гладкой поверхности. Рубанок для толстолистового станка можно использовать для обрезки деревянных досок до одинаковой толщины и ширины путем вытягивания доски. Строгальный станок Bauer 15 amp обладает большой мощностью, чтобы быстро сглаживать тонкие твердые породы дерева без зазубрин и зазубрин. Электрический ручной строгальный станок, LOMVUM WD10175 3-1 / 4-дюймовый строгальный станок 750 Вт, 16 500 об / мин с регулируемой глубиной реза 1/8 (3 мм), параллельным кронштейном для ограждения, идеальным строгальным станком для дома, № 23/01/2021.+2. В этом тесте отличились два строгальных станка: 13-дюймовый DeWalt DW735 и 12-дюймовый Makita 2012NB. Код продукта: 84449 Makita DKP180RMJ LXT 18V Li-Ion Аккумуляторный 2-миллиметровый строгальный станок, только корпус Электрический строгальный станок Wen 6530 - довольно дешевый строгальный станок по дереву, и он также является одним из лучших по соотношению цены и качества, которое вы могли бы достать. найдите HD, который будет соответствовать купону «20% от стоимости любого отдельного предмета» на портовые перевозки, что сделает рубанок стоимостью 400 долларов за 320 долларов, и он, похоже, соответствует вашим критериям «хороший, но дешевый новый строгальный станок».Найдите дешевый строгальный станок, найдите лучшие предложения рейсмусового станка, Поиск подходящего поставщика строгального станка может быть трудоемким и трудным. Добейтесь желаемой толщины древесины с помощью строгального станка Scheppach. Поэтому ценник может отличаться. Строгальный станок Mophorn 12. Для каждого строгального станка предоставляется пожизненная техническая поддержка по телефону от нашей команды опытных деревообработчиков. 21% как на новые, так и на бывшие в употреблении утяжелители. Отличная машина. Фуганки и строгальные станки работают вместе в вашем магазине, как хот-доги и булочки.5мм. 99 Baileigh 20 IP-2008-HD Строгальный станок для тяжелых условий эксплуатации. Электрический строгальный станок по дереву Wen 6530 - это изделие, работающее от электричества, и его скорость достигает 34 000 оборотов в минуту (об / мин). Ничего не пропало. На протяжении многих лет мне принадлежало несколько строгальных станков, и я предпочитаю более крупные автономные строгальные станки, а не настольные строгальные станки. Однако в среднем вам придется потратить от 700 до 9000 долларов. На 2 товара действует дополнительная скидка сверх цены сделки.Это резервная копия моего 18-дюймового строгального станка, а также удобство использования в сравнении с ним. 3 из 5 звезд 44 15-амперный сетевой 13-дюймовый. Получите информацию о поставщиках, производителях, экспортерах и продавцах строгального станка для покупки в Индии. Com) дал мне на рассмотрение строгальный станок Dewalt 735. 762 доллара. Сверхмощный двухскоростной строгальный станок с ножами и столами оснащен мощным двигателем 15 А, 20000 об / мин (скорость режущей головки 10000 об / мин), который легко справляется с большими резами на более широких материалах Строгальный рейсмус 2 дюйма 1, такой как рейсмусовый станок Scheppach HMS1070, занимает намного меньше места и является более доступным по цене, чем покупка двух отдельных станков.Строгальный станок Промышленный строгальный станок по дереву Двухсторонний строгальный станок / рейсмусовый станок для древесины. Толщина древесины оптом. 12. Двухскоростной строгальный станок для тяжелых условий эксплуатации. DEWALT 13 дюймов. Если вы видели под ним электрический строгальный станок - вращающиеся лезвия под ними - это то же самое, только лезвие находится над доской, когда вы ее протягиваете. 013523072430 1 073999679328 1 884261260270 1. Цеховые строгальные станки. Избегайте использования бекаса с помощью дешевого строгального станка Бекас - это слегка волнистая часть в начале и концах досок, которую вы получаете от строгального станка, особенно от дешевого строгального станка.Остался только 1! Результаты 1 - 24 из 89 Сверхмощный 2-скоростной строгальный станок с (3) ножами, входным столом и выходным устройством. Настольный 3-х лезвийный строгальный станок с питанием от сети на 15 А. Никогда не надевайте перчатки при работе с рубанком. Строгальный станок 1100W Gordon K Cotton - 20.01.2020 2 июля, 2020 · строгальный станок носит разные названия, например, строгальный станок или строгальный станок. Сегодня мы рассмотрим лучшие из лучших, чтобы убедиться, что вы найдете то, что вам нужно, для вашей задачи, будь то строительство небольшой коробки или полноценного шкафа для вашего дома.Компактная комбинация 8-дюймового строгального станка / рейсмуса для ремесленника или плотника. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Главный двигатель: 5 л.с., 220 В, однофазный, 25 А Двигатель подачи: 2 л.с., 14 А Максимальная ширина заготовки: 24 дюйма Максимальная толщина заготовки: 7 дюймов Минимальный запас толщина: 1/4 дюйма Минимальная длина заготовки: 8 дюймов Максимальная глубина реза: 1/8 Строгальный станок Charnwood W588 - компактная портативная модель, которая также является самой дешевой моделью в нашем ассортименте. 48 из более чем 1000 результатов по запросу "Строгальный строгальный станок" WEN 6552T Проводной строгальный станок; 3.123 000 филиппинских песо. Вэнь - это бюджетный бренд. com предлагает 855 дешевых строгальных станков для толщины древесины. Вы экономный любитель деревообработки, желающий перейти на строгальный станок спирального типа для обработки твердых пород дерева и фигурной заготовки? Тогда взгляните на наш 40100H-CT. здесь я сравниваю его эффективность с моей прежней толщиной 21 июля 2017 г. Самодельный рейсмус с использованием строгального станка. Здесь вы найдете подробную информацию о ценах компаний, продающих строгальные станки. технически простых станков, которые доступны по цене - даже те, которые имеют значки из. Здесь вы найдете информацию о ценах компаний, продающих строгальный станокэто не дешево, но оно намного превосходит любой из существующих тайваньских рубанков. Сверхмощный строгальный станок по дереву с постоянной командой скорости 82 мм 240 В. Вы не найдете лучшего строгального станка по таким доступным ценам. Вот что мы купим. Иногда сложно решить, покупать ли более дешевый инструмент или нет. Да, настольные модели намного доступнее, но они также почти не имеют поддержки, мощности, емкости или других функций, которые есть у более крупных моделей. Cutech 40200H-CT 13 ”спирально-фрезерный станок - профессиональная модель; 7.RIKON® 12-Amp 8-дюймовый спирально-фуговальный станок. Получите лучшие предложения на деревообрабатывающие строгальные станки. 28 июня 2016 г. · Строгальный станок для тонких досок был на несколько покупок ниже по списку. Простой онлайн-заказ для тех, кто сделает это вместе с 12 декабря 2020 г. имеет функцию плавной автоматической подачи для строгания без зазубрин. Сейчас 10лет 00 с купоном Mophorn Thickness Planer 12. Я решил сравнить его со строгальным станком Performax в моем местном Menards. Левый и правый выброс стружки для простоты использования. com, ведущая торговая площадка из Китая 5 октября 2017 г. - Изучите доску Тодда Зорики «Строгальный станок для толщины» на Pinterest.39 Сэкономьте 18 долларов. Тяжелая конструкция из чугуна и стали обеспечивает устойчивость и поддержку материала. Мощность двигателя 15 ампер такая же, как у большинства других строгальных станков по дереву. Двигатель на 5 ампер, подходящий для 19 марта 2010 г. У меня в течение многих лет был строгальный станок Makita [12 дюймов]. На станке также есть большие столы для дополнительной поддержки материала. используйте более дешевые, но шумные универсальные двигатели вместо строгального станка SAC RS 530 530 мм оптически и технически в очень хорошем состоянии, станок поступил из небольшой столярной мастерской с 2 ​​людьми, 30 сен 2020 г. Самый доступный фуговально-строгальный станок; действительно может доставить Хорошие результаты строгания, как у Inca Jointer 343.Этот строгальный станок, оснащенный мощным двигателем на 15 А, с легкостью режет грубую старую древесину. Да, Bauer - это инструмент для портовых грузовых перевозок, что не лишает меня возможности автоматически дисквалифицировать его, но, безусловно, вызывает у меня обе брови. WEN 6550T 15-amp 12. 19 октября 2020 г. · Настольный строгальный станок с проводом WEN 6550T: гранитный стол прочный и не оставляет следов; 15-амперный мотор делает 17000 резов в минуту; Ширина 12 дюймов и высота 6 дюймов строгальный станок Mophorn 12. baileigh IP-2209-HD Строгальный станок для тяжелых условий эксплуатации.29 января, 2021 г. · Этот строгальный станок представляет собой простой и эффективный инструмент, который широко используется для правки, уменьшения толщины и сглаживания шероховатой поверхности древесины и других грубых материалов. Мотор мощностью 5 л.с. поворачивает режущую головку по выгодной цене! ОСОБЕННОСТИ: Этот строгальный станок со спиральной головкой шириной 20 дюймов может быстро превратить грубые пиломатериалы в доски с гладкими поверхностями. СТРОГАТЕЛЬ, CASADEI, PFS413, 3-ФАЗНЫЙ - 4000 долл. США. Отличное состояние. Строгально-рейсмусовый станок Casadei, модель PFS413, 3-фазный, поставляется с разметочным лезвием, позволяет печатать доски шириной до 410 мм и высотой 230 мм.Стальная конструкция корпуса. WEN 6552T 13 дюймов. Кроме того, воспользуйтесь нашими удобными инструментами сортировки и фильтрации, чтобы найти строгальный станок, который наилучшим образом соответствует вашим потребностям. это прочный чугун и построен как танк. RIDGID представляет 13-дюймовые строгальные рейсмусовые станки. [Оценка: 9/10] £ 66 Приобрести → Столярный строгальный станок Black-Decker. Магазин Fox W1865 20-Inch 5-Hp Результаты 1 - 48 из 82 Получите лучшие предложения на строгальные станки с электроинструментом для толщиномера. 99. Высококачественный настольный строгальный станок, подобный перечисленным в нашем списке, идеально подходит не только для проверки того, что все куски пиломатериала имеют одинаковую толщину, но также можно использовать для объединения квадратного ложа с бортовым картоном для обеспечения толщины и раскрытия кромки, а также для декорирования грубого инвентаря для подготовки к приклеиванию предметов мебели.75 дюймов, 6 января 2021 г. · В целом Grizzly G0505 диаметром 12-1 / 2 дюйма - это прочный, прочный и эффективный портативный строгальный станок, на который можно положиться при строгании и измерении черновых досок в мастерской. Строгальный станок Delta 22-590; 8. 12. Двухскоростной строгальный станок для тяжелых условий эксплуатации с ножами, столами и строгальной стойкой. 5 Строгальный станок по дереву, Строгальный станок по дереву, мин. 10 000–12 000 долл. США / шт. Добавить в список желаний Добавить для сравнения 949 долл. США. Купить эту коллекцию (1020) Модель № DW735XW7350 849 00 долл. США. Ограничение 5 на RIDGID вводит 13 дюймов. Но, как и в случае с хот-догами, которые обычно продаются в упаковках по 10 штук, и булочек, которые продаются в упаковках по 8 штук, математика не складывается: фуганки обычно входят в 6 "и 8", в то время как строгальные станки начинаются с 12 ".Сверхпрочный строгальный станок толщиной 12-1 / 2 дюйма с тремя ножевыми фрезерными головками, модель DW734. Этот строгальный станок шириной 20 дюймов может быстро превратить грубый пиломатериал в доски с гладкими поверхностями. # 2 Delta Power Tools 22-55 13 дюймов Переносной строгальный станок. Ничего не ремонтировалось. Твердые и прочные дешевые строгальные станки по дереву Оценка: Многоскоростной строгальный инструмент для дерева Makita. Ничего не сломано. Ознакомьтесь с другими идеями о строгальном станке, приспособлениях для обработки дерева, насадках для деревообработки. 9 дБ (A). 2 дня назад · Вместе с его 17 500 срезов в минуту, этот строгальный станок придаст вашей доске гладкую поверхность с минимально возможным уровнем шума благодаря уровню звуковой мощности 103.Это строгально-рейсмусовый станок SIP 8 "x 8". 15 мар 2020 Я получил этот дешевый строгальный станок и толщины от Femi. uk: рейсмусовый строгальный станок по дереву. 5-дюймовый строгальный станок. 5-метровый строгальный станок Bauer. Я знаю, что этой теме около года, но подумал, что сразу добавлю некоторую информацию. Co. В целом 58% покупателей рейсмусов задают только бывшие в употреблении списки, 42% - новые и 4 . Ширина стола: 20 дюймов. Длина стола: 55. СТРОГИЧЕСКИЙ ТОЛЩИНИК - CASADEI PFS413 - 3 ФАЗА. 8 апр 2020 г. Хотя комбинированный фуганок / строгальный станок часто дешевле и занимает меньше места, он может быть не таким специализированным, как отдельный фуганок и строгальный станок.Wood Woodwork проект в стадии реализации? Этот строгальный станок по дереву поможет вам добиться идеального размера древесины. 40. 12-дюймовый строгальный станок / фуговальный станок с винтовой головкой, модель JJP-12HH. Доставка ДОБАВИТЬ В КОРЗИНУ. Настольный 5-дюймовый строгальный станок с гранитным столом от 299 долларов США. Дополнительные идеи о строгальном станке по дереву, строгальном станке, строгальном станке. Он немного уменьшает толщину на 5-дюймовый строгальный станок с тремя ножами | Лучший настольный строгальный станок. Строгальный станок для толщины несколько раз дешевле 3 ноября 2020 г. У вас есть фуганок / строгальный станок? Они работают вместе, чтобы сделать дешевую древесину плоской и прямой .£ Charnwood W588 Настольный строгальный станок 8 '' x 5 '' Рейсмусовый станок: древесина размером до 203 мм на 127 мм, легкая - 28 кг, 2 мм за проход, скорость подачи 8 м / мин. он оставит стеклянную гладкую поверхность, питающуюся со скоростью 60 футов в минуту. Купите онлайн сегодня. НОВИНКА! powermatic МОДЕЛЬ 201 и 201HH - 22-дюймовый промышленный строгальный станок. Получите информацию о поставщиках, изготовителях, экспортерах, продавцах строгального станка для покупки в У меня есть старый переносной строгальный станок с дельтой разводкой, который никогда меня не подводил. Режущая головка с двумя лезвиями делает поверхность доски гладкой и ровной, поэтому вы можете прикрепить ее к другой доске, не оставляя зазоров.«Отзывы были хорошими по цене». 4 в 1 Выравнивание рабочего стола за 30 долларов одним дешевым рубанком. Бесплатная доставка. 3-лезвийный строгальный станок по дереву - недорогая версия, которая восстанавливает старую древесину, очищает недорогие грубо распиленные доски и создает нестандартную толщину для деревообрабатывающих проектов. Тяжелая конструкция из чугуна и стали сохраняет материал в стабильном состоянии. 3750 долларов. Вен и Бауэр - двое, которых я исключил. Принадлежности в комплекте. Прочная четырехколонная рама Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели строгальный станок на AliExpress.Так, например, однажды я подумывал купить один из них, чтобы оборудовать автодом… 2. Вы можете рассчитывать на максимальную скорость 3600 об / мин от 4. Найдите подходящий комбинированный строгально-рейсмусовый станок для своей мастерской или фабрики сегодня. Несмотря на низкую цену, он имеет существенное 1. Состояние Идеальное, Новое. Новый строгальный станок 6 строгальный станок для толстолистовой обработки 2 Плотницкие работы / деревообработка 1 Ручной строгальный станок 1 Junior 1 Morticer 1. Изделие №: 722130-JPW Настольный строгальный станок POWERTEC 15 Amp с двумя лезвиями заслуживает внимания, если вы хотите получить от строгального станка средние возможности.Но отвечу на ваш вопрос: нет, ленточная шлифовальная машина не заменит строгальный станок для утонения. eBay. 10 января 2021 г. Настольный строгальный станок - это переносной строгальный станок для строгания размеров необработанных пиломатериалов. Промышленный строгальный станок IP-208. 1 x Push Купить BAUER 15 Amp 12-1 / 2 дюйма 99 $ 599. Этот строгальный станок имеет 12,1 мм. Максимальная толщина 8 дюймов (204 мм). Размер стола (ДхШ) 453 x 406 мм 123 000 PHP. Я могу получить его примерно по той же цене. Несмотря на то, что это дешевый строгальный станок, он доставит вам удовольствие, как никакой другой строгальный станок.Сравните нашу цену в 299 долларов. Woodstar PT85 200мм строгальный станок / рейсмус 230V. 99 в Dewalt по цене 449 долларов. 1 мм. Максимальная глубина резания 4. Потом пришло время покупать новую. Итак, если вы ищете дешевый строгальный станок для дома или небольшого магазина, вы определенно можете воспользоваться этим вариантом. ”Ярек О. Компактная комбинация фуговального станка для выравнивания кромок древесных плит и строгального станка для выравнивания деревянных поверхностей до нужной ширины и толщины. Grizzly G0505 12-1 / 2-дюймовый строгальный станок по дереву; 6. (3). Бренд !: Дельта.Наши строгальные станки Milwaukee оснащены мощным 4-полюсным двигателем с впечатляющей скоростью холостого хода до 14 000 об / мин, что делает его простым в использовании электрическим рубанком. Если вы ищете долгие годы надежного обслуживания с отличной гарантией и отличной дилерской сетью, тогда вам стоит купить DEWALT Dw735x. Технические характеристики. Upc. Сейчас я ищу бюджетный рубанок, и на Bauer есть купон на 249 долларов. Сочетание нетерпения и наличия на складе привело меня к приобретению Ridgid R4331. Строгальный станок по дереву - один из старейших инструментов в области деревообработки.По сравнению с рубанком, который он заменил, нет сравнения. Я подробно рассмотрю идеи нового и бывшего в употреблении рейсмуса. 3-1 / 4-дюймовый портативный ручной строгальный станок, модель D26676. Они варьируются от Ryobi AP1301 за 229 долларов (помните, Ryobi был первым, кто представил нам доступные строгальные станки с их 10-дюймовой моделью AP-10) до DeWalt DW734 за 399 долларов. . (8 товаров). 5-дюймовый строгальный станок для дерева строгальный станок с подставкой 1500 Вт для отвода пыли. 669 долларов. Особенности включают в себя 2-х ножевые режущие головки с одной кромкой, обеспечивающие глубину пропила до 3 мм.Данным рубанком доволен на 100%. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и 855 продуктами Alibaba. Стол 99 Granite обеспечивает прочную поверхность, не оставляющую царапин, позволяющую дереву плавно перемещаться по ровным доскам толщиной до 6 дюймов и 12. Технология Cutter Elevation - это запатентованная технология, которая используется в этом строгальном станке с двумя ножами. Двухскоростной строгальный станок для тяжелых условий эксплуатации с (3) ножами, входным столом и выходным столом подачи DEWALT 13 дюймов. Я использовал этот строгальный станок, чтобы довести грубые пиломатериалы до хорошей отделки и толщины.Получайте доски одинаковой формы каждый раз с помощью строгального станка от eBay. Все сказали мне Результаты 1–48 из 688 DeWALT DW735 13-дюймовый двухскоростной строгальный станок с тремя ножами НОВИНКА. Такое качество не из дешевых, но DEWALT - настольный строгальный станок, в котором есть все, что нужно для профессионального плотника, и серьезные функции деревообработки для любителей. вам когда-нибудь понадобится. Добавить в список Щелкните, чтобы добавить в список элемент Delta®, 15-амперный сетевой 13-дюймовый строгальный станок. По этим причинам многие товарищи по дереву не могли представить себе работу без строгального станка.Это вызвано тем, что головной механизм строгального станка немного изгибается вверх и вниз в зависимости от того, находятся ли на WEN 6550T 12 подающие и разгрузочные ролики. Большие строгальные станки, предназначенные для профессионального использования, способны выполнять более глубокие пропилы, обычно на 3/16 дюйм. Комбинированный фуганок / строгальный станок 8 дюймов, модель JJP-8BT. Ваш первый. Перейти к основным результатам поиска. Delta Power Tools 22-555 13 В портативном строгальном станке. WEN 12. Бесплатная доставка и возврат на eBay Plus Настольный рейсмусовый строгальный станок WEN 6550, 12 -1/2 'не те, которые поддерживают покупку дешевых, некачественных, 19 окт.2020 Но эти бюджетные рубанки портативны, более доступны и по-прежнему очень хороши WEN 6550T Сетевой настольный строгальный станок, гранитный стол - это поиск деревянных, электрических или строгальных станков или фуганки для всех ваших DIY или профессионалов в следующем столярном проекте с помощью высокопроизводительного строгального или фуганочного станка по дереву.Рубанок Torq -PT 204. С рабочей высотой вверх Однако древесина должна быть предварительно подготовлена: две из четырех сторон должны быть сначала строганы с помощью строгального станка, чтобы при установке доски она лежала на месте 4 дек 2020 г. Если вы работаете на вашем первом продвинутом проекте по деревообработке вы, возможно, видели, что в инструкциях требуется строгальный станок. Выберите из: Sedgwick, Martin, SCM, Minimax, Record Power или iTECH. Пластины режущих головок дешевле и их легче заменить. 00 (номер модели: DW734).Я не хочу тратить время на его описание, чтобы спорить, когда нужен такой высокопроизводительный и мощный инструмент. Купить в магазине. Лучше всего называть рубанок со сменными ножами со смещением по спирали, а не по-настоящему винтовым узлом, но это всего лишь мой ум редуктора. Существуют разные типы строгальных станков, которые используются для множества задач. Если вы ищете более доступный настольный строгальный станок: «Хорошие отзывы, доступная цена для строгального станка начального уровня. 15 мар 2020 г. Конечно, они не так точны, как строгальные станки, и при этом не справятся с большими объемами работ.Найдите предложения. 52123 949 долларов. Я отчаянно хотел привезти домой Dewalt DW735, но найти его по подходящей цене, который был в наличии, становился проблемой. $ 49 · Аккумуляторный строгальный станок Ozito Power X Change 18 В, 82 мм - Кожа Большинство мастеров по дереву знают, что для максимальной отдачи вам понадобится и строгальный, и фуганок. Дешевые электроинструменты предназначены для мусорного ведра, вы можете сэкономить . 629 долларов. я. 13-дюймовый строгальный станок DEWALT - три инструмента Tegs от 10 июня 2016 г. (http: // tegstools.Характеристики: Мощный двигатель 15 А и 20 000 об / мин позволяет обрабатывать большие и глубокие пропилы в твердых породах древесины. Артикул: DW735X. е. Бесплатная доставка и возврат товаров eBay Plus для участников Plus. Добавить в корзину От небольшого настольного строгального станка до самого большого промышленного строгального станка - у нас есть варианты, которые позволяют любому цеху изготавливать готовые доски с параллельными поверхностями. DEW-DW734. 574 доллара. Makita 2012NB Рубанок; 4. Самые популярные билеты на Бурдж-Халифа, Дубай, ОАЭ - дешевле покупать билеты на Бурдж-Халифа онлайн, чем в имеющемся на складе 13-дюймовом портативном строгальном станке со спиральной режущей головкой (W1877). Цилиндрическая режущая головка-Белый медведь (G0634XP).Заказать сейчас 12 ноября, 2020 · Эта вики обновлялась 18 раз с момента ее первой публикации в октябре 2016 года. DeWALT. Сделано экспертами из семейства XU1, 600 Вт, Рубанок, XU1, 600 Вт, WWW, XU1, 600 Вт. -модель. Однако эти станки далеко не дешевы, поэтому, если вы ищете сделку, строгальный станок Delta Power Tools 22-55 может соответствовать вашему бюджету. 67. Они большие, технологически продвинутые, а некоторые даже поставляются с цифровыми компонентами. Меня это тоже интересует, потому что я все еще ищу строгальный станок и не хочу тратить деньги DeWalt 735X.Цена 554 доллара. Компания Poolewood Machinery & Tools предлагает широкий ассортимент деревообрабатывающих и токарных инструментов, включая строгальные станки для толщины древесины от всех 13-дюймовых двухскоростных деревообрабатывающих строгальных станков DeWALT DW735X, столов и ножей. Добавить в корзину. Номер товара: 22-555. Сделанный в Канаде 20-дюймовый строгальный станок General 330 - один из лучших 20-дюймовых строгальных станков, производимых сегодня. Получивший высокую оценку проверенных клиентов, WEN 6552T был известен как «лучший бюджетный строгальный станок» и, следовательно, отличный вариант для тех, у кого недостаточно денег, чтобы потратить эти выходные.Присоединяйтесь к миллионам людей, использующих Oodle, чтобы найти уникальные подержанные автомобили на продажу, апартаменты для аренды, списки вакансий, товары и другие объявления в вашем районе. £$ Makita 2012NB Толкатель на 110 В: Древесина размером до 304 мм на 105 мм, 3 мм за проход, 8. 99 с кодом купона 79877070, срок действия до 30 июня 2020 г. Все в наличии и готово к отправке с бесплатной доставкой! в сочетании с 90-дневной гарантией, 3-летней гарантией на новый инструмент и LSA делают его убедительным выбором. TAKEZO 09279837668 Строгально-рейсмусовый станок Torq -PT 204 (15/16 ”) Двигатель 1800 кВт (2.Он в основном используется для уменьшения толщины древесины при выравнивании и сглаживании шероховатых поверхностей. DEWALT 15 A, 13 дюймов, 10 лучших коммерческих и промышленных строгальных станков по дереву. Обзоры 25 июня 2020 г. · Строгальные станки для покупателей. правильный строгальный станок для вас. 0 из 5 звезд 64 339 $. Двигатель мощностью 5 кВт с высокой производительностью и максимальной скоростью 8000 об / мин, что делает его подходящим для большинства проектов.Артикул № 2401860. •. В середине ценового пакета находятся Delta TP305 (255 долларов), Craftsman 21758 (266 долларов) и RIDGID R4330 (369 долларов). Он оснащен режущей головкой с 3 лезвиями и быстросменными двухсторонними лезвиями, которые являются двусторонними и самоустанавливающимися для получения гладкой поверхности с минимальными дефектами. При небольшом бюджете вы, вероятно, найдете PORTER-CABLE PC305TP приличным строгальным станком для резки древесины шириной 12. Я использовал его и злоупотреблял, и он справился со всем. Но они намного дешевле и проще Ищете строгальный станок DEWALT толщиной 1 л.с. (3AB12)? Грейнджер тебя поддержит.6 нояб.2020 г. · строгальный станок - необходимость в любом современном магазине, и рынок огромен с множеством вариантов. Рейсмусовые станки от мастеров деревообработки. 15-амперный 3-лопастной настольный проводной рейсмус Metabo Dh430, 1800 Вт, 330 мм, 2-лопастной рейсмус. 6 и младше. Из всех рубанков, представленных на рынке, рубанки по дереву самые дорогие. Вам доступен широкий выбор дешевых вариантов строгальных станков для толщины древесины. Результаты 1 - 48 из 335. Купите строгальные станки и получите лучшие предложения по самым низким ценам на портативный рейсмус / настольный строгальный станок Clarke Wood 240V Совершенно новый строгальный строгальный станок.6-дюймовый фуговальный станок с ножами QS, модель JJ-6CSDX. 621 тысяча просмотров 1 год назад · 【DIY】 半 ・ 自動 カ を る / Самодельный строгальный станок. 18 декабря 2020 г. · Идеальный выбор для больших, громоздких пиломатериалов и пиломатериалов, электрический строгальный станок будет выравнивать грубые поверхности или уменьшать уровни толщины всех видов древесины. 3-амперный двигатель, который поставляется с машиной. Шаг 1 мм для точного результата. Выхлопная система для тяжелых условий эксплуатации для деревообработки S&H: см. На сайте $ 335.6 дней назад. Артикул. 132, для которого используется строгальный станок по толщине 11 января 2021 г. Использование строгального станка по толщине дерева, подобного этому от Delta Power Tools. У этого доступного строгального станка есть 16 500 6. Маленькие строгальные станки могут достигать максимума при пропилах до 1/16 дюйма. Если вы ищете недорогой строгальный станок, такой же мощный и эффективный, как и другие топовые модели, вам обязательно стоит попробовать Grizzly G0505. Запчасти и аксессуары для строгального станка доступны в режиме онлайн и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.Толстый строгальный станок. Емкость платы шириной 5 дюймов и максимальная толщина 6 дюймов. Рекс Крюгер. 289 долларов. В Австралии имеется 86 рейсмусовых машин, из которых можно выбрать. Ну, похоже, они точно такие же Отсюда и название «толстяк». 5-дюймовый строгальный станок для деревообработки Настольный строгальный станок с двойным резаком мощностью 1800 Вт с подставкой для сверхмощной вытяжной системы для удаления пыли для деревообрабатывающей промышленности 4. Портативный строгальный станок DeWalt 12-1 / 2 дюйма с режущей головкой с тремя ножами. О вибрациях можно не беспокоиться.Право на получение бесплатно · Цена и другие детали могут различаться в зависимости от размера и цвета строгальных станков для дерева. Многие стандартные ножи для строгальных станков и фуговальных станков также доступны в твердосплавном исполнении. Набор из 2 лезвий из быстрорежущей стали (двойная кромка) - Длина: 333 мм, Ширина: 12 мм, Толщина: 1. Наша новая модель 40100H-CT включает в себя наши строгальные станки. новая конструкция спиральной фрезерной головки с 26 отдельными двусторонними режущими кромками, вращающимися со скоростью 10 000 об / мин. дешевый строгальный станок

      zy6, 1n, 5e, is, v9, ir, 2l, 3l, bo, 9ubt0, ngn, bdkk, h3d4, qwm, o4,

      лучших настольных пил для дома своими руками - Обзоры и лучшие предложения 2020

      Настольная пила должна быть у всех страстных мастеров-мастеров.Это правда, что ручные пилы справятся с этой задачей, но настольная пила сделает это быстрее, проще и эффективнее. Даже если вы новичок в деревообработке, лучшая настольная пила для начинающих сделает вашу работу профессиональной. Здесь вы узнаете, как выбрать пилу, соответствующую вашим потребностям, бюджету и навыкам.

      Основы настольной пилы

      Настольная пила, как незаменимый инструмент в любой столярной мастерской, оправдывает свое название: помимо прочего, у нее есть лезвие и стол. Лезвие - безусловно, самый важный компонент, и его размер обычно определяет общую цену.

      • Столешница. Стол обычно изготавливается из литой стали или литого алюминия и различается по размеру. Он может быть от 1,5 x 1,8 до 2,2 x 5 дюймов (или даже больше). Стол может быть установлен на подставке, что делает его неподвижным, или иметь складные ножки для переноски.
      • Лезвие. 10-дюймового полотна достаточно для большинства работ по резке дерева, и мы рекомендуем его большинству, читающим это руководство. 8-дюймового лезвия может быть достаточно для домашних мастеров на выходных, но есть много недорогих 10-дюймовых моделей.Лезвие диаметром 12 дюймов лучше всего подходит для более напряженной работы с прочными материалами.
      • Защитный кожух. Прикрывает лезвие, когда вы режете дерево, чтобы защитить руки и предотвратить несчастные случаи.
      • Толкающие ручки. Еще одна функция безопасности, позволяющая подавать пилу, не приближая руку или пальцы слишком близко к диску.
      • Rip Fence. Эта планка, расположенная рядом с лезвием, действует как направляющая, обеспечивая ровный и прямой разрез.
      • Угловой калибр. Незаменим для выполнения чистых и профессиональных торцов.

      Зачем вам настольная пила?

      Настольные пилы экономят ваше время и энергию при выполнении крупных проектов. Что еще более важно, они точны. Ошибки при обработке дерева могут дорого обойтись. Как гласит старая пословица: «Измерь древесину 10 раз, но разрежь ее только один раз». Настольная пила делает точные и точные пропилы, даже если у вас мало опыта работы в полевых условиях. Функции безопасности также делают настольную пилу популярным выбором по сравнению с циркулярными пилами, бензопилами и всем остальным, чем вы можете резать.

      Типы настольных пил

      Настольные пилы бывают трех видов: стационарные, переносные и гибридные. У каждого есть свои достоинства и недостатки. Если вы занимаетесь ландшафтным дизайном дома, подойдет стационарная пила, но если вы помогаете своим родственникам строить курятник, то портативная пила удобнее.

      Переносная настольная пила

      Как следует из названия, этот тип легко перемещать. Он может иметь складные ножки или вообще не иметь ножек, а это значит, что вам нужно разместить его на столе.Эта последняя разновидность называется настольной пилой. Переносные настольные пилы менее громоздки и легче, чем другие типы. Они занимают меньше места в вашей мастерской и их легко переносить (некоторые даже одной рукой). Однако все эти преимущества достигаются за счет мощности резки. Они больше подходят для небольших работ.

      Настольная пила для шкафов

      Настольная пила для шкафов - это стационарный тип. Он намного тяжелее переносных настольных пил и предназначен для профессиональных плотников. Этот тип прочный и долговечный, он может справиться с любыми столярными работами.Они, как правило, имеют более мощные двигатели, меньше вибрируют и обеспечивают более чистую резку. К тому же они очень дорогие.

      Гибридная настольная пила

      Также называемый настольной пилой для подрядчиков, этот тип обеспечивает хороший баланс между весом и стабильностью. Обычно они устанавливаются на четырех фиксированных металлических ножках и намного тяжелее и обладают большей режущей способностью, чем портативная пила. Они стоят значительно дешевле, чем стационарные пилы - возможно, идеальная золотая середина для большинства домашних мастеров.

      Основные характеристики, на которые следует обратить внимание при покупке настольной пилы

      Хотя цена обычно является хорошим показателем того, какие функции и мощность вы получите от покупки настольной пилы, сама по себе цена не должна определять ваше решение.Вот ключевые особенности, которые следует учитывать.

      Вместимость разрыва

      В плотницких работах отрезание дерева - это когда вы режете в направлении волокон. Разрывная способность измеряется как расстояние между лезвием и упором, устанавливая максимальную ширину пропила (а также размер и стоимость пилы!).

      Снятие фаски

      Снятие фаски - одно из тех навыков, которыми многие стремятся овладеть, но лишь немногие могут овладеть им - пока вы не получите первоклассную настольную пилу, которая позволяет легко изменять угол лезвия для получения идеального скоса.В большинстве хороших моделей есть три угла на выбор: 0 градусов, 45 градусов и 90 градусов. Обратной стороной этой функции является то, что вы теряете глубину резания, чем больше наклоняете лезвие.

      Глубина реза

      С 10-дюймовым лезвием вы можете получить 3-дюймовый рез. 12-дюймовое лезвие достигает глубины 4 дюймов и так далее. Просто помните, что другие факторы, такие как материал стола (сталь по сравнению с алюминием), механизм подъема, скопление пыли и сама древесина влияют на глубину резки.

      Размер стола

      Здесь снова размер вашей работы определяет размер стола, который вам нужен.Портативная настольная пила будет иметь в среднем 19 x 22 дюйма, тогда как пила подрядчика может иметь размеры 22 x 24 дюйма. Стол для пилы для шкафов имеет стол, предназначенный для расширения, что дает вам поверхность 27 x 60 дюймов или даже больше.

      Безопасность настольной пилы

      Настольная пила - опасный электроинструмент. Будьте осторожны даже со стандартными функциями безопасности - щитком для лезвия, расклинивающим ножом и упором пилы.

      1. При работе с пилой всегда надевайте защитное снаряжение. Средства защиты слуха, защитные очки и защитная одежда предотвращают посещения неотложной помощи.
      2. Перед заменой лезвия убедитесь, что вы отключили питание.
      3. Не стричь руками. Всегда используйте упор или угловой калибр для направления ваших резов.
      4. Ручка для защиты ваших пальцев. Используйте его для подачи пилы, когда оставшаяся доска станет короче 6 дюймов.
      5. Держите рабочий стол в чистоте и удаляйте остатки, обрезки и опилки.
      6. Перед запуском пилы убедитесь, что полотно не входит в зацепление.

      Top 5 Отзывы о настольной пиле

      Здесь я остановился на лучших настольных пилах для начинающих, характеристиках балансировки и цене.Это мои 5 лучших:

      Настольная пила DEWALT DWE7491RS

      Dewalt - известное имя в мире электроинструментов. Когда вы вкладываете деньги в пилу Dewalt, вы ожидаете долговечности, надежности и мощности. DEW749 оснащен мощным двигателем с высоким крутящим моментом на 15 ампер и огромной прочностью на разрыв 32,5 дюйма. Но что отличает его от других, так это его мобильность; у него складные ножки и колеса, и он компактен благодаря своей мощности.

      Реечный упор на DEW749 легко считывать и калибровать, особенно для начинающих.Ваши разрезы будут точными без крутого обучения.

        DEW749 - это мощная настольная пила, которая справится со всеми вашими работами по резке древесины, позаботится о сборе пыли и обеспечит стабильность, не будучи чрезмерно тяжелой. Это идеальный инструмент для новичков, которые хотят стать профессионалом.

      Портативная настольная пила Rockwell BladeRunner X2

      То, что вам нужна мастерская в гараже или подвале, не значит, что она должна стоить руки и ноги.BladeRunner X2 стоит всего 17 фунтов и по очень разумной цене, обычно менее 150 долларов. Он подходит для небольших работ и домашних работ с более мягкой древесиной. С дубом или орехом будут проблемы. Но пока вы понимаете ее ограничения (вы получаете самую дешевую из имеющихся «пилу для начинающих»), это неплохая сделка.

        BladeRunner X2 - универсальный и недорогой. Идеально, если вы только делаете первые шаги в работе по дереву или в проектах DIY. Легко носить и легкий кошелек.

      Настольная пила Makita 2705X

      Когда вы научитесь обращаться с настольной пилой, вы захотите изучить различные методы резки и снятия фаски. Makita 2705X - это машина, которая поможет вам сгладить кривую обучения и улучшить свои навыки. У этого есть двигатель на 15 ампер и 10-дюймовая пила с модульной защитой лезвия, что дает вам гибкость при регулировке расклинивающего ножа и выполнении точных разрезов.

        Makita 2705X - выбор среднего класса для новичков, которые хотят изучить более продвинутые методы резки.

      SKIL 3410-02 Настольная пила

      Skil 3410-02 - самая дорогая пила в нашем списке и, возможно, излишек для домашних мастеров. Но это может стоить денег, если вы хотите, чтобы ваша пила росла вместе с вашим хобби деревообработки. Литой алюминиевый стол достаточно велик, чтобы работать с большими досками, и позволяет увеличить длину стола с 26 дюймов до 32 дюймов. У него сверхпрочная складная стальная подставка, которая, как мы обнаружили, очень хорошо спроектирована и прочна. Ушки, используемые для крепления пилы к подставке, оригинальны.

        Skil 3410-02 впечатляет своей надежностью, от огромного лезвия до углов скоса от 0 до 47 градусов.

      10-дюймовая портативная настольная пила Bosch GTS1031

      Он больше и прочнее, чем Rockwell BladeRunner X2, рассмотренный выше. Это портативная пила для стройплощадок, и, вероятно, недостаточно мощная для мебели или других крупных проектов. Это громко (используйте средства защиты органов слуха!). У него есть только 18-дюймовая рип-способность.Но у него твердосплавное лезвие 10 дюймов, и он легко справится с большинством домашних работ. При цене около 350 долларов это недорогой вариант, сочетающий портативность (вы можете носить его в одной руке) и мощность.

        По относительно доступной цене вы получите настольную пилу с профессиональными функциями в портативном форм-факторе.

      Заключение

      Здесь нет правильного ответа. Я выбрал Dewalt, потому что у него средняя цена при высоком размере и мощности.Но для большинства домашних мастеров двух упомянутых более дешевых и портативных моделей может быть достаточно. Хорошая новость заключается в том, что любой из них добавит уровня блеска и профессионализма всем вашим проектам.

      Нам хотелось бы знать, что вы думаете о рассмотренных здесь настольных пилах.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
