Шнековое бурение. Выбираем шнек для бурения.
Содержание:
Вращательным шнековым бурением называют один из самых старых способов создания скважин, который со временем почти не менялся — только претерпел небольшие усовершенствования.
Плюсы и минусы шнекового бурения
Недостаток шнекового метода — ограничение по максимальной глубине, которую можно достичь без применения дополнительного оборудования. Однако преимущества делают шнековое бурение самым популярным способом создания скважин.
Все, кто производит бурение скважин навесными гидробурами, ценят скорость производимых работ, универсальность применения оборудования, финансовую доступность, а также относительно несложную технологию.

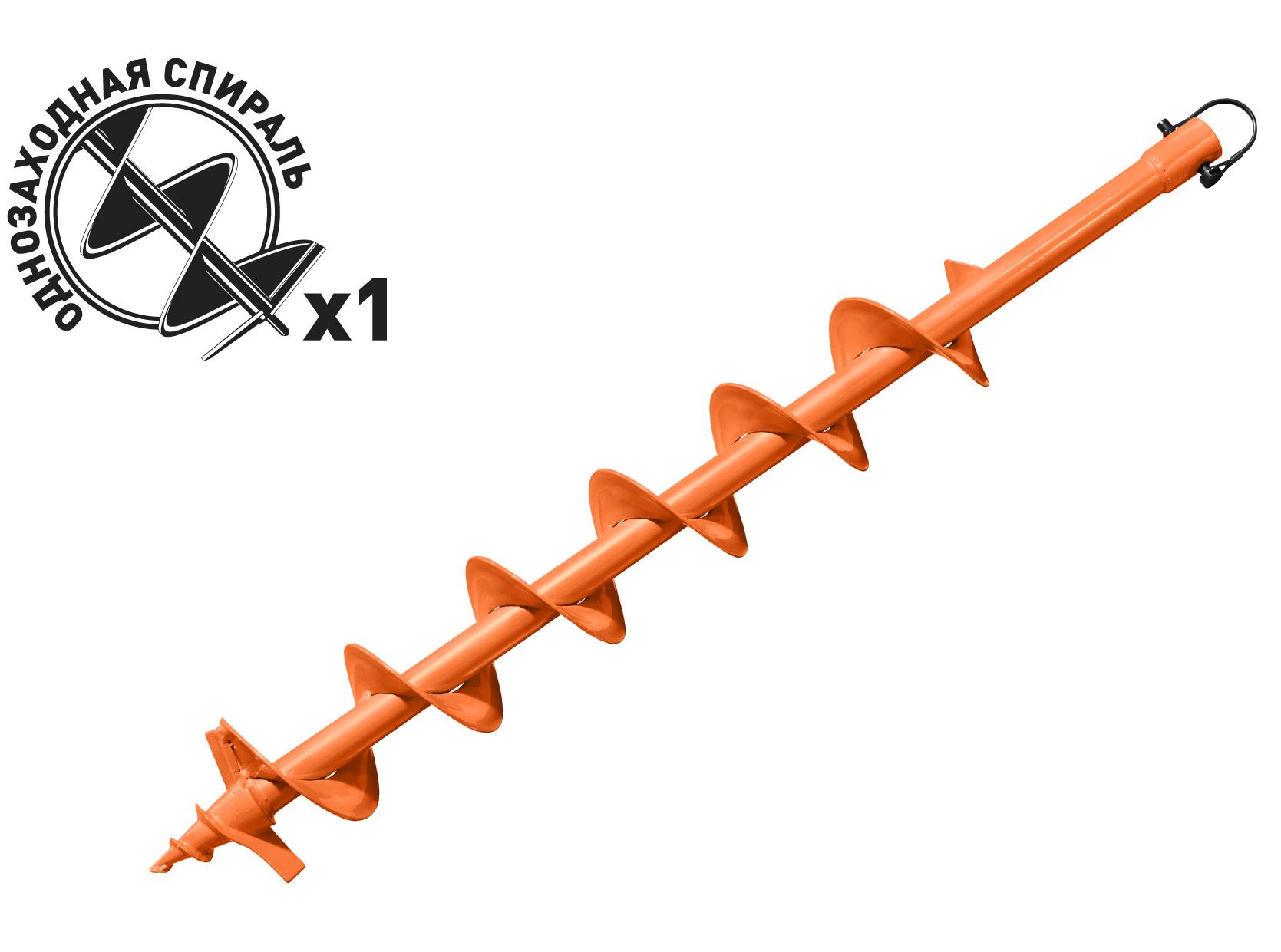

Фото: Шнек буровой
Когда применяется шнековое бурение?
При шнековом бурении чаще всего бурятся скважины небольшой глубины (до 20 метров) шнеками небольших диаметров (до 1500 мм).
Перечислим несколько самых популярных направлений работ, при которых применяется шнековое бурение:
- установка дорожных ограждений, дорожных знаков, оград, столбов, опор,
- взятие проб грунта с разной глубины,
- создание буронабивных свай,
- пересаживание деревьев,
- завинчивание винтовых свай,
Наиболее часто такое бурение производится буровыми шнеками в грунтах категорий III- Х по классификации крепости горных пород Протодьяконова. В твердых грунтах категорий III–IV процесс бурения требует высокой квалификации работников и использования наиболее надежного, профессионального рабочего инструмента.
Самые распространенные среди методов вращательного шнекового бурения — рейсовый и поточный.»
Рейсовый и поточный способы бурения
При рейсовом способе бурения используются шнеки, которые наращиваются штанговыми удлинителями для достижения заданной глубины. Шнековый бур забуривается на глубину витков, извлекается из скважины по мере наполнения витковой части буримой породой. Порода сбрасывается в стороне от скважины, шнек погружается обратно за следующей порцией грунта.
Процесс продолжается до достижения необходимой глубины. Производительность такого метода зависит, в том числе, от длины винтовой части шнека.
Сам винтовой шнекобур и удлинители — внушительная металлическая конструкция, а вместе с грунтом, особенно при большой глубине бурения, этот комплекс может оказаться на грани грузоподъемности базовой машины. В шнекобурах Технопарка «Импульс» учтена эта особенность — количество витков зависит от серии шнека и его диаметра, но с учетом максимально возможного объема породы, который предстоит извлечь.
Фото: Шнек производства Технопарк “Импульс”
При поточном способе выход породы из забоя происходит постоянно на всей глубине бурения. Этот способ более производительный, чем рейсовый. При работе поточным способом не надо постоянно извлекать шнек с породой, т. к. буримая порода сама движется по всей длине инструмента к устью скважины. Достигается такая производительность за счет того, что реборда идет по всей длине шнека и всех удлинителей. Соединяются шнек и удлинители таким образом, чтобы на стыке последний виток шнека переходил в первый виток удлинителя — получается шнековая колонна.
Выбор способа бурения зависит от поставленной задачи.
Полностью винтовые бурильные колонны всегда производительнее, но дороже, чем шнекобур с удлинителями-штангами. Если бурится скважина глубиной до 5 или 10 м., то рейсовый способ будет комфортным, а если 10 м.и глубже — наиболее предпочтительным будет поточный способ.
Есть виды работ, при которых поточный способ бурения необходим. Это те работы, которые требуют идеально четкие диаметр, вертикальность, ровность по всей глубине скважины, например, лидерное бурение для последующей забивки свай или создание скважин для изготовления буронабивных свай.
Что такое шнек?
Слово „Шнек“ немецкого происхождения, в переводе означает „улитка“, „завиток“, „спираль“. Состоит он из основания в виде стержня, на котором, вдоль оси, закреплены спиральные витки. По сути это конвейеры, которые доставляют по трубе сыпучие материалы.
»Шнек буровой оснащен снизу режущей частью, которая разрушает буримую породу, и присоединительным хабом.
Транспортировка материала осуществляется одновременно с проходкой скважины — это и есть суть шнекового бурения.
Контакт шнекобура с породой происходит не одновременно по всей площади скважины. При забуривании мощное давление, сконцентрированное в зубьях, передается на породу. Происходит вдавливание зубьев в породу. В податливом, мягком грунте, с вкраплением камней 0 — 10%, что соответствует V — X категориям крепости пород по шкале Протодьяконова, зубья для абразивного бурения врезаются в грунт и, срезая слой за слоем, транспортируют по шнеку землю к устью скважины.
Если порода соответствует категориям I — IVa, т. е. крепкая или очень крепкая, то при такой твердости применяются скальные зубья. Вдавливаясь, они скалывают, измельчают породу, посылая измельченный материал по стальным виткам (ребордам) с нижней части скважины к ее устью. Трубой в этом случае является скважина.
Благодаря разнице коэффициентов трения породы и коэффициентов трения о стальные витки и породу стенок, поднимающаяся масса укрепляет стенки скважины. Коэффициент трения о сталь ниже, чем коэффициент трения о грунт, поэтому разрушенная порода продвигается по центральной части шнека быстрее, чем на границе с грунтом. Благодаря этому неровности стенок скважины удерживают и уплотняют породную массу, укрепляя таким образом стенки скважины. Увеличивающуюся из-за трения избыточную температуру инструмент отдает буримому грунту.
Фото: Шнек буровой с наплавкой
При шнековом вращательном бурении недопустимы отклонения в сторону крайностей. Количество разрушенной режущей головкой породы не должно быть маленьким — это сократит производительность. Но и не должно быть большим, это забьет межвитковое пространство и будет стопорить продвижение породы по скважине. Шнекобуры Технопарка «Импульс» изготавливаются исходя из того, что производительность шнекового транспортера должна быть выше или равна производительности режущей части шнека.
Непосредственно подъем породы по шнековому транспортеру возможен лишь при условии, когда угол линии спирали меньше значений трения породы о поверхность реборды. Этим важнейшим деталям Технопарк «Импульс» уделяет максимальное значение при проектировании и изготовлении шнековых буров.
Подобрать нужный шнек, буровой комплект или просто проконсультировать по вопросам бурения — наши специалисты всегда готовы помочь.
Михаил Михайлович Протодьяконов (1874—1930 гг. жизни) был великим российским, а затем и советским ученым в области горного дела. Шкала коэффициента крепости горных пород стала первым реальным способом, который оценил горные породы по буримости, взрываемости, зарубаемости. Эта шкала — лишь один из многих глобальных трудов профессора Михаила Михайловича в горнодобывающей области.
Применяемость по буримым материалам. Классификация горных пород по крепости (шкала Протодьяконова):
Кат. породы | Степень крепости | Породы | Коэф. | Вид зубьев | Тип шнека | Содержание камня |
|---|---|---|---|---|---|---|
| I | в высшей степени крепкие породы | Наиболее крепкие, плотные и вязкие кварциты и базальты. Исключитель- ные по крепости другие породы | 20 | Для бурения пород категорий I – IIIa , а также пород с содержанием каменистых включений свыше 30%, шнеки всех серий не применяются, ввиду повышенного износа режущих частей, а так же высокой вероятности поломок. | ||
| II | очень крепкие породы | Очень крепкие гранитные породы. Кварцевый порфир, очень крепкий гранит, кремнистый сланец. Менее крепкие, нежели указанные выше кварциты. Самые крепкие песчаники и известняки | 15 | |||
| III | крепкие породы | Гранит (плотный) и гранитные породы. Очень крепкие песчаники и известняки. Кварцевые рудные жилы. Крепкий конгломерат. | 10 | |||
| IIIa | крепкие породы | Известняки (крепкие). Некрепкий гранит. Крепкие песчаники. Крепкий мрамор. Доломит. Колчеданы | 8 | |||
| IV | довольно крепкие породы | Обыкновенный песчаник. Железные руды | 6 | Скала | S6 PA | Скальные шнеки применяются для бурения мягкой скальной породы и грунтов, с содержанием каменистых включений до 30%. |
| IVa | довольно крепкие породы | Песчанистые сланцы. Сланцеватые песчаники | 5 | Скала | S6 PA | |
| V | довольно крепкие породы | Крепкий глинистый сланец. Некрепкий песчаник и известняк, мягкий конгломерат | 4 | Скала Абразив | S5 S6 PA | Абразивные шнеки применяются для бурения песков, земли, глины, суглинков, почв, с содержанием каменистых включений до 10%. |
| Va | средние породы | Разнообразные сланцы (некрепкие). Плотный мергель | 3 | Скала Абразив | S5 S6 PA | |
| VI | довольно мягкие породы | Мягкий сланец, очень мягкий известняк, мел, каменная соль, гипс. Мерзлый грунт, антрацит. Обыкновенный мергель. Разрушенный песчаник, сцементированная галька, каменистый грунт | 2 | Скала Абразив | S5 S6 PA | |
| VIa | довольно мягкие породы | Щебенистый грунт. Разрушенный сланец, слежавшаяся галька и щебень. Крепкий каменный уголь. Отвердевшая глина | 1,5 | Скала Абразив | S4 S5 S6 | |
| VII | мягкие породы | Глина (плотная). Мягкий каменный уголь. Крепкий нанос, глинистый грунт | 1 | Абразив | S4 | |
| VIIa | мягкие породы | Легкая песчанистая глина, лесс, гравий | 0,8 | Абразив | S4 | |
| VIII | землистые породы | Растительная земля. Торф. Легкий суглинок, сырой песок | 0,6 | Абразив Земля | S4 S5 S6 PA | Земляные шнеки применяются для бурения песков, земли, глины, суглинков, почв с отсутствием каме- нистых включений. |
| IX | сыпучие породы | Песок, осыпи, мелкий гравий, насып- ная земля, добытый уголь | 0,5 | Абразив Земля | S4 S5 S6 PA | |
| X | плывучие породы | Плывуны, болотистый грунт, разжи- женный лесс и другие разжиженные грунты | 0,3 | Абразив Земля | S4 S5 S6 PA | |
Технопарк «Импульс» изготавливает для Компании «Традиция-К» шнеки и удлинители всех типов и размеров для обоих способов бурения.
Производство буровых шнеков и удлинителей — процесс непрерывный, зачастую круглосуточный. Как только запущен техпроцесс, начинается изготовление комплектующих шнекобура. По мере изготовления они перемещаются на участок производственной комплектации: основание, реборды, режущая кромка, держатели зубьев, сами зубья, пилот/забурник, хаб.
Когда комплект собран, его перемещают на сборку, где, используя редуктор, полуавтоматом сваривают комплектующие в изделие.
Чтобы избежать даже минимальных отклонений, завод использует лазерный контроль во время сборки и непосредственно перед выходом со сборочного цеха.
Заготовка собрана, направлена на дробемет, который подает дробь до 1000кг/мин. За счет направленного потока абразива будущий шнекобур очищается от окалины. Далее — чистовая мехобработка, а затем обратно в дробемет для подготовки поверхности к покраске. В малярной камере производится окраска шнека и сушка. Теперь он надежно защищен от коррозии.
Фото: Шнеки в ассортименте
До того, чтобы изделие окончательно стало шнеком, осталось две операции — установка режущих элементов и финальный контроль качества. Установка зубьев и пилота-забурника — самое простое в производстве изделия. Установка режущих элементов производится легко за счет запатентованной системы крепления, это очень ценят наши заказчики.
Замена изношенных элементов на новые производится «в поле» быстро без специальных приспособлений. Полностью собранному инструменту при прохождении через ОТК присваивается индивидуальный серийный номер и «выдается» собственный паспорт, который одновременно является инструкцией по эксплуатации.
Эпилог
Кустарный шнек не просто уменьшает производительность бурения или имеет меньший ресурс. Всё не так безобидно. При использовании неверных геометрических параметров забурника на вал гидровращателя передаются как избыточный момент сопротивления, так и разрушительные для зубчатых элементов планетарного механизма вибрации. В результате механизм планетарного редуктора перегревается, а зубья шестерён преждевременно изнашиваются. Также это дополнительный расход топлива экскаватора и нагрузка на гидросистему.
На обывательском уровне шнек можно сравнить с победитовым сверлом. Фирменное сверло и перфоратор загонит в бетон, как в масло, за секунды. И если его не перегревать, то послужит оно верой и правдой.
А можно купить сверло на рынке подешевле. Выглядят почти одинаково, но через пару отверстий его можно просто выкинуть. Забурник перегрелся, затупился и вместо сантиметров в бетоне вы, обливаясь потом, стоите на месте и вспоминаете пословицу «скупой платит дважды».
С неоригинальным шнеком это может быть и трижды, и похуже в случае выхода из строя гидровращателя.
Вот почему мы не только не рекомендуем использовать кустарные шнеки, но и снимаем гидробур с гарантии в этом случае. Уверяем вас, это не просто желание продавать только собственный продукт. Это опыт и здравый смысл.
Подписывайся на нас!
Шнек вместо ленты — Журнал «Новое сельское хозяйство»
Предложение косилок с поперечным шнеком на рынке сельхозмашин за последние два года существенно окрепло. Какие преимущества и недостатки таят в себе такие орудия, и для каких областей применения они подходят?
Техника для кормозаготовки
Возможность укладки скошенной массы в единый валок – тема, обсуждаемая уже несколько лет, особенно при использовании триплексных комбинаций («бабочек»).
Сложность состояла в том, что ленты-транспортеры с гидроприводом можно было установить на дисковые косилки только в комбинации с битерными плющилками: им конструкционно следовало располагаться существенно выше косилочного бруса, иного решения долгое время не существовало.
В 2017 году на рынке появились первые косилки и их комбинации, оснащенные шнеками с механическим приводом для укладки массы в общий валок. Сама идея была не нова, но до этого момента она реализовывалась только на самоходных машинах.
Каковы же преимущества и недостатки косилок с поперечным шнеком?
BiG M – первопроходец
Одной из первых косилок, формирующих единый валок при помощи поперечного шнека, была созданная в 2001 году самоходная косилка Krone BiG M II. Выбор в пользу шнеков конструкторы-разработчики сделали по причине сохранения компактности машины, гарантируемой конструкцией.
К тому же поперечные ленточные транспортеры тогда были еще не «в моде». С того момента боковые косилки большинства BiG M оснащаются поперечными шнеками. Их привод реализован через клиноременную передачу, соединенную фланцами с валом плющилки. Таким образом, обороты шнеков напрямую зависят от оборотов вала плющилки (с возможностью двукратной регулировки).
Легче во всем
Отказ от плющилки и ленты означает в первую очередь снижение массы машины. В частности, в триплексных комбинациях с шириной захвата 9 м масса сокращается существенно: от 470 кг на косилках Pöttinger до 900 кг – у Krone. Следовательно, при скашивании нагрузка меньше, ведение косилочных брусьев становится проще.
А поскольку требуется меньшее подъемное усилие, то и требования, предъявляемые к гидравлике, уже не столь высоки.
Полная версия доступна в печатном и электронном виде
Вы можете оформить подписку на издание в печатном виде на сайте agrodelo.
ru или электронном виде в магазинах Google Play и App Store.
Рецепт: Булочки “Шнэк” | С вареным картофелем
Ингредиенты:
картофель – 500 гр;
арахис – для украшения;
соль – по вкусу;
сахарная пудра – для украшения;
масло подсолнечное – 150 мл;
сахар-песок – 150 гр;
мука пшеничная – 200 гр;
сухие дрожжи – 1 ст. ложка;
разрыхлитель теста – 1 пакетик;
яйца куриные – 1 шт.плюс 1 шт для смазки;
шоколад молочный – для глазури;
дистиллят апельсиновых цветков – 1 ст. ложка
Рецептов шнэка так же существует великое множество. И уж я совсем не могла подумать, что в рецепт булочек может входить картофельное пюре. Это трудно представить, но вкус получается изумительный! Итак, начинаем замешивать тесто с приготовления пюре из еще горячего картофеля.
Аккуратно укладываем ее на смазанный противеньСмазываем шнэки яйцомОтправляем в духовку 200 градусов на 30-35 минут.Для украшения буду использовать сахарную пудру, шоколад и арахис.Арахис растолочь в ступке или пропустить через блендер
Шоколад растопить на водяной бане и добавить одну столовую ложку горячей водыШнэки посыпать пудрой, полить шоколадной глазурью и посыпать толчеными орехамиПриятного аппетита и до новых вкусняшек
Видео:
Время приготовления: PT02H00M2 ч.
Это хороший рецепт?
ХАРД-ШНЕК конвейеры со сталью «HARDOX» по цене от 139 000 руб.| Завод «ТЕХПРИБОР» (Москва)
Из чего состоит конвейер «ХАРД ШНЕК»?
Какой бы ни была модель или модификация винтового конвейера серии «ХАРД-ШНЕК», Вы можете быть уверены, в нем использованы все известные нам решения, которые позволяют ему работать там, где другие конвейеры ломаются.
Вы сами можете убедиться в этом!
- Лопасти шнека с усиливающей полосой из стали «HARDOX». Как известно, при транспортировании твердых материалов, лопасти шнека подвержены сильному абразивному износу, поэтому мы защищаем их, пожалуй, самой лучшей на сегодняшний день износостойкой сталью – «HARDOX»;
- Разгрузочный патрубок конструкции «FREE FLOW». Предотвращает возможное подпрессовывание материала на выходе из корпуса конвейера и, как следствие, его остановку;
- Двойные уплотнения и вынесенные подшипниковые опоры. Проверенное решение, которое предотвращает попадание транспортируемого материала в подшипники;
- Ось шнека большого диаметра. Позволяет передавать большой крутящий момент от мощного мотор-редуктора, для уверенного старта из под «завала»;
- Высокомоментный мотор-редуктор. Некоторые могут посчитать такую высокую мощность избыточной, мы же называем ее запасом Вашей уверенности в том, что этот конвейер будет работать. Работать там, где другие ломаются!
Работать там, где другие ломаются!Конвейеры винтовые серии «ВК», «ВКПО», «ХАРД-ШНЕК». Эксплуатационная документация. Руководство по эксплуатации. Паспорт.
Технические характеристики
Винтовые конвейеры серии «ХАРД-ШНЕК» предназначены для транспортирования пылевидных, зернистых, мелкокусковых материалов с размерами частиц до 10 мм по горизонтальным и наклонным трассам.
Винтовые конвейеры серии «ХАРД-ШНЕК» выпускаются в двух моделях «Х-Ш 160» и «Х-Ш 280», которые отличаются друг от друга диаметром корпуса, длиной транспортирования и производительностью. В свою очередь модель «Х-Ш 280» имеет три модификации, а «Х-Ш 160» – две. Модификации моделей конвейеров «Х-Ш 280» и «Х-Ш 160» различаются типом установленных редукторов и мощностью электродвигателей. Обычно используются следующие обозначения моделей и модификаций винтовых конвейеров серии «ХАРД-ШНЕК»:
- «Х-Ш 160 110»- длина корпуса до 3 м, мощность электродвигателя до 5. 5 кВт;
- «Х-Ш 160 77»- длина корпуса до 5 м, мощность электродвигателя до 11 кВт;
- «Х-Ш 280 110»- длина корпуса до 3 м, мощность электродвигателя до 5.5 кВт;
- «Х-Ш 280 77»- длина корпуса до 6 м, мощность электродвигателя до 11 кВт;
- «Х-Ш 280 79»- длина корпуса до 6 м, мощность электродвигателя до 22 кВт;
5 кВт;Технические характеристики конвейеров модели «Х-Ш 280» модификации 110, 77, 97 указаны в таблице № 1. Габаритные размеры, размеры фланцев загрузочного и разгрузочного патрубков приведены на Рис. 1.
Технические характеристики конвейеров модели «Х-Ш 160» модификации 110, 77 указаны в таблице № 2. Габаритные размеры, размеры фланцев загрузочного и разгрузочного патрубков приведены на Рис. 2.
| Показатели | Модификация | Значения |
|---|---|---|
| Производительность, до, м3/ч | 110, 77, 79 | 41.6* |
| Длина корпуса max, мм | 110 | 3000 |
| 77, 79 | 6000 | |
| Установленная мощность max, кВт | 110 | 5. 5 |
| 77 | 11 | |
| 79 | 22 | |
| Масса погонного метра корпуса со шнеком, кг** | 110, 77, 79 | 43.8 |
| Масса консольного узла, кг** | 110, 77, 79 | 24.9 |
| Масса приводного узла с установленным мотор-редуктором, кг** | 110 | 84.8 |
| 77 | 190.6 | |
| 79 | 475 | |
| *Расчетное значение, требуется уточнение для конкретного вида материала с учетом условий его транспортирования **Общая масса конвейера «Х-Ш» в зависимости от его длины и модификации определяется путем сложения масс: мотор-редуктора, приводного узла, консольного узла, промежуточной опоры и необходимого количества погонных метров корпуса со шнеком |
||
Х-Ш 280 110
Х-Ш 280 77
Х-Ш 280 79
| Показатели | Модификация | Значения |
|---|---|---|
| Производительность, до, м3/ч | 110, 77 | 5. 7* |
| Длина корпуса max, мм | 110, 77 | 5000 |
| Установленная мощность max, кВт | 110 | 5.5 |
| 77 | 11 | |
| Крупность питания (размеры частиц) max, мм | 110, 77 | 10 |
| Масса погонного метра корпуса со шнеком, кг** | 110, 77 | 21.3 |
| Масса консольного узла, кг** | 110, 77 | 12 |
| Масса приводного узла с установленным мотор-редуктором, кг** | 110 | 72.5 |
| 77 | 172.5 | |
| *Расчетное значение, требуется уточнение для конкретного вида материала с учетом условий его транспортирования **Общая масса конвейера «Х-Ш» в зависимости от его длины и модификации определяется путем сложения масс: мотор-редуктора, приводного узла, консольного узла, промежуточной опоры и необходимого количества погонных метров корпуса со шнеком |
||
Х-Ш 160 110
Х-Ш 160 77
Награды и сертификаты
Винтовые конвейеры моделей «ВК» и «ВКПО» отмечены дипломом программы “100 лучших товаров России” 2012 г.
Конвейеры винтовые серии «ВК» соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
виды, выбор, характеристики, чертежи (фото)
Шнек для цемента используется для того, чтобы транспортировать этот сыпучий материал из бункера к месту, где он будет смешан и использован.
Шнек для цемента предназначен для его транспортировки.
Шнеки различаются по диаметру трубы, а также они бывают сконструированы на основе тянущей либо толкающей схемы подачи сыпучего материала. Шнековый конвейер позволяет во много раз ускорить заливку цемента или производство бетона, что является важнейшим фактором использования шнека на больших производствах.
Устройство шнека
Шнековый транспортер состоит из вала, по оси которого закреплена винтовая грань. Вал-винт вращается при помощи электромотора, который соединен с ним не напрямую, а при помощи цепной или ременной передачи.
Винт располагается внутри трубы или желоба, которые оснащены погрузочной горловиной с одной стороны и выходным отверстием — с другой. Спираль вала, вращаясь, передает груз, цемент, песок или другие строительные материалы из одного конца конструкции в другую, последовательно передвигая его по своей оси.
Устройство шнека для цемента.
Шнеки бывают горизонтальными и вертикальными. Чаще всего можно увидеть шнековые транспортеры, располагающиеся под углом 30-60°. Шнек для цемента, работающий на основе толкающей схемы, дополняется бункером, из которого устройство переправляет цемент к точке выгрузки. Часто такие бункеры имеют специальную отсекающую заслонку. Она позволяет мгновенно прекратить доступ цемента в конвейер при надобности технического обслуживания или в аварийных целях.
Цемент является мелкодисперсным материалом, а потому конструкция конвейера должна отвечать определенным требованиям:
- Высокая прочность на истирание — все части агрегата должны быть надежными, чтобы не вызывать сбоя в производстве в случае выхода из строя какой-либо детали.
- Привод должен быть надежно защищен от попадания пыли, которая неизменно возникает при работе с сыпучими материалами, в особенности с цементом.
Шнековые элеваторы могут использоваться на производствах непрерывно, на протяжении всей смены, без выключения либо циклически, проходя до нескольких циклов включения/выключения. Этот связано с особенностями производства: требуется ли непрерывная подача цемента либо материал транспортируется дозированно, в зависимости от надобности.
Толщина винтового пера, которое является основной движущей конструкцией агрегата, не всегда одинаковая. Тонкое перо, являющееся стандартным, не превышает в толщину 3-5 мм. Усиленным пером принято считать такое, толщина которого не превышает 5-7 мм. а для тяжелых условий, в которых будет проходить эксплуатация транспортера, изготовляется специальное, сверхтолстое винтовое перо, толщиной до 10 мм.
Определение “шнека”
Если заливка происходит в месте, где установка бетононасоса или подъезд транспорта нельзя осуществить, то устанавливаю желоб.
Данное оборудование представляет собой конвейер, транспортирующий сыпучие материалы и цементный раствор, при этом он может находиться как в вертикальном, так и в горизонтальном положении. Несмотря на простоту конструкции, шнековый транспортер довольно прочный, что позволяет ощутимо ускорить процесс заливки. Такое оборудование очень актуально во время больших транспортировок насыпных строительных материалов.
Шнек имеет очень практичную конструкцию, так как ее можно в любой момент укорачивать или же, наоборот, удлинять, в зависимости от потребностей. Помимо этого, в изготовлении оборудования применяется чугун, являющийся довольно прочным материалом, позволяющим заметно повысить эксплуатационные свойства устройства. Дополнительные детали изготавливаются из бронзовых втулок, защищенных от износа. Практичность оборудования заключается в том, что устройство поддерживает крутящий момент, а это гарантирует сбалансированное вращение, спираль же предотвращает накапливание материала в узлах.
Еще одной практичной особенностью данного оборудования является возможность выбрать шнек определенного диаметра с различными функциональными возможностями. Это позволяет во много раз увеличить производительность и качество строительных объектов. Шнековый транспортер предусматривает возможность привода подающего винта как по тянущей, так и по толкающей схеме. Независимо от этих факторов функциональность и прочность оборудования находятся на высоком уровне.
Применение шнеков
Схема установки для производства бетона с применением шнека.
Шнек для цемента применяется на малом, среднем и крупном производстве. Бетонная промышленность уже давно и активно использует шнековые транспортеры. Это позволяет избежать множества неудобств. Поскольку агрегат прост в использовании, выполнен из небольшого количества простых деталей, он также весьма прост в обслуживании и использовании. Шнеки для цемента бывают разной длинны. Именно благодаря своей простой конструкции пользователь всегда сможет нарастить или уменьшить транспортер до нужной длины.
На рынке множество производителей предлагают уже готовые конвейерные системы на основе шнеков самой различной длины. Однако всегда можно заказать шнек для цемента с учетом будущего роста производства. Стандартный срок годности на шнековые транспортеры — год. Однако многие крупные предприятия, соблюдая условия эксплуатации оборудования, могут похвастаться многократным превышением этого периода.
Шнеки просты и надежны и, если обращаться с ними аккуратно, могут многие десятилетия исправно служить своим хозяевам.
ES — Шнековые питатели для цемента
За более чем 40-летний срок шнек ES стал символом извлечения и транспортировки цемента на бетоносмесительных предприятиях во всем мире.
За тот же период WAM® поставила более 400.000 ныне действующих шнеков. В начале нового тысячелетия сложно найти конструктора бетоносмесительных предприятий, который не оценил бы превосходные технические характеристики и качество шнеков ES.
Помимо цемента, шнек ES используется также для холодных заполнителей и других материалов, схожих с цементом.
Являясь персонализированной версией системы трубчатых шнековых конвейеров TU, шнеки ES выполнены из углеродистой стали с соответствующей внешней обработкой и с порошковой окраской.
Шнеки состоят из трубчатого кожуха с, по крайней мере, одной разгрузочной и разгрузочной горловиной и с концевыми приваренными кольцами, вращающимся винтом с соединительными втулками в комплекте, двумя концевыми подшипниками с набором прокладок длительного срока действия, установленными непосредственно на концевые кольца, а также промежуточными подшипниками в зависимости от длины станка.
Кроме того, шнеки оснащены редукторным двигателем, соответствующим особенностям применения.
Трубчатые шнеки ES существуют только в мощной версии.
Применение
Шнеки ES используются для извлечения и транспортировки цемента и заполнителя на бетоносмесительных предприятиях, холодных заполнителей на производстве битумных строительных смесей, а также цемента и схожих материалов на производстве строительных предварительно смешанных смесей.
Эксплуатационные качества и технические характеристики и преимущества
- Порошковая окраска
- 7 диаметров внешней трубы
- Внешняя труба в комплекте с приваренными концевыми кольцами (фланцами), одной загрузочной и одной разгрузочной горловиной, смотровым люком под первой загрузочной горловиной и под каждым промежуточным подшипником
- Труба с фланцованными стандартными сечениями с сечением, сконструированным по мерке
- Виток шнека, приваренный к внутренней трубе
- Головки в комплекте с набором прокладок
- Соединительные муфты вала насаженного типа
- Подъемные рым-болты на каждом отрезке шнека
- Установленный стандартный электродвигатель с фланцами
- Малые габариты и компактная установка
- Малое количество составных частей и запасных деталей
- Легкий
- Долгий срок службы
- Не нуждается в техническом обеспечении
- Легкий процесс установки, благодаря универсальным загрузочной и разгрузочной горловинам
- Превосходное соотношение качества и цены
Опции и аксессуары
- Разные виды загрузочных и разгрузочных горловин
- Дополнительные смотровые люки
- Внешние подшипники
- Привод со стороны разгрузки
- Выбор редукторов
Брошюра
ES — Шнековые питатели для цемента
Что нужно знать, собираясь купить шнек для цемента?
Характеристики шнеков для цемента.
Для того чтобы не выбросить денег на ветер и приобрести действительно достойный шнековый конвейер, вам следует в самом начале определиться с параметрами будущего агрегата. Ведь только строго профилированное оборудование сможет, исправно работая, выполнять ожидаемую от него норму на производстве.
Первым делом следует определиться с продолжительностью работы транспортера, с тем, сколько циклов включения/выключения ему предстоит пройти за смену, сколько будет длиться рабочая смена. Этот параметр определяет, какой двигатель будет установлен для приведения вашего конвейера в движение.
Далее следует принять решение о том, какой длины будет ваш шнек, и, по возможности, просчитать, под каким углом он будет установлен. Далее следует учесть параметры производительности. Это немаловажная величина. Она позволит рассчитать как диаметр трубы транспортера, так и толщину и длину винтового пера. Следует также выбрать, где будет установлен привод для вашего шнека. Обычно электромотор крепится внизу, у загрузчика, однако этот параметр необязателен и может быть изменен.
Далее для удобства определяют диаметр горловины, и выбор здесь небольшой. Это либо горловина с прямоугольным сечением, либо с круглым, либо с универсальным шаровым.
Определив эти параметры, вы сможете довольно точно подобрать шнек для цемента, отвечающий именно вашим нуждам. А разнообразие, которым приятно радуют шнеки для цемента, позволит удовлетворить самых взыскательных потребителей. Намереваетесь ли вы порционно переправлять небольшие порции цемента до весовых дозаторов либо организовывать загрузку из баков в емкости огромных цементовозов, шнековые конвейеры справятся со своей задачей, не ударив в грязь лицом.
Технические характеристики шнека для цемента:
| Шнеки для цемента, изготовленные на 159 миллиметровой электросварной трубе | |||||
| D159 | D159-1 | D159-3 | D159-4 | D159-6 | D159-8 |
| Диаметр трубы, мм | 159 | 159 | 159 | 159 | 159 |
| Длина трубы, мм | 1000 | 3000 | 4000 | 6000 | 8000 |
| Тип продукта | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий |
| Угол установки, градусов | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 |
| Производительность, тонн в час | до 25 | до 25 | до 25 | до 25 | до 25 |
| Температура продукта, С | +5. .+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 |
| Входной патрубок угол, град | 45 | 45 | 45 | 45 | 45 |
| Выходной патрубок, град | 45 | 45 | 45 | 45 | 45 |
| Напряжение питания, В\Гц | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Установленная мощность, кВт | 2,2 | 4 | 4 | 4 | 5,5 |
| Привод, мотор-редуктор, об\мин | 270 | 270 | 270 | 270 | 270 |
| Масса не более, кг | 160 | 270 | 310 | 370 | 440 |
| Габаритные размеры, мм | 1500х350х550 | 3500х350х550 | 4600х350х760 | 6600х350х760 | 8600х350х760 |
| Стоимость, | 110 100 | 117 400 | 129 500 | 156 100 | 220 200 |
| Шнеки для цемента, изготовленные на 219 миллиметровой электросварной трубе | ||||||||
| D219 | D219-2 | D219-3 | D219-4 | D219-6 | D219-7,5 | D219-9 | D219-10 | D219-12 |
| Диаметр трубы, мм | 219 | 219 | 219 | 219 | 219 | 219 | 219 | 219 |
| Длина трубы, мм | 2000 | 3000 | 4000 | 6000 | 7500 | 9000 | 10000 | 12000 |
| Тип продукта | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий |
| Угол установки, градусов | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 |
| Производительность, тонн в час | до 60 | до 60 | до 60 | до 60 | до 60 | до 60 | до 60 | до 60 |
| Температура продукта, С | +5. .+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 |
| Входной патрубок угол, град | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Выходной патрубок, град | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Напряжение питания, В\Гц | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Установленная мощность, кВт | 4 | 5,5 | 5,5 | 7,5 | 9 | 11 | 11 | 15 |
| Привод, мотор-редуктор, об\мин | 270 | 270 | 270 | 270 | 270 | 270 | 270 | 270 |
| Масса не более, кг | 310 | 365 | 385 | 400 | 500 | 565 | 600 | 780 |
| Габаритные размеры, мм | 2600х 350х760 | 3600х 350х760 | 4600х 350х760 | 6600х 350х760 | 8100х 350х760 | 9600х 350х760 | 10600х 350х760 | 12600х 350х760 |
| Стоимость, | 129 500 | 139 200 | 150 000 | 179 100 | 214 200 | 233 500 | 266 200 | 330 300 |
| Шнеки для цемента, изготовленные на 273 миллиметровой электросварной трубе | |||||
| D273 | D273-6 | D273-9 | D273-10 | D273-12 | D273-14 |
| Диаметр трубы, мм | 273 | 273 | 273 | 273 | 273 |
| Длина трубы, мм | 6000 | 9000 | 10000 | 12000 | 14000 |
| Тип продукта | сыпучий | сыпучий | сыпучий | сыпучий | сыпучий |
| Угол установки, градусов | 20-45 | 20-45 | 20-45 | 20-45 | 20-45 |
| Производительность, тонн в час | до 90 | до 90 | до 90 | до 90 | до 90 |
| Температура продукта, С | +5. .+45 | +5..+45 | +5..+45 | +5..+45 | +5..+45 |
| Входной патрубок угол, град | 45 | 45 | 45 | 45 | 45 |
| Выходной патрубок, град | 45 | 45 | 45 | 45 | 45 |
| Напряжение питания, В\Гц | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
| Установленная мощность, кВт | 11 | 11 | 15 | 15 | 18,5 |
| Привод, мотор-редуктор, об\мин | 270 | 270 | 270 | 270 | 270 |
| Масса не более, кг | 545 | 660 | 770 | 890 | 1020 |
| Габаритные размеры, мм | 6600х350х760 | 9600х350х760 | 10600х350х760 | 12600х350х760 | 14600х350х760 |
| Стоимость, | 259 000 | 324 300 | 349 700 | 401 700 | 486 400 |
ФСБ опубликовала фото пытавшегося вывезти запчасти для С-300 украинца — РБК
VideoФСБ России распространила фотографии задержанного ранее гражданина Украины Александра Марченко, который в мае 2018 года пытался вывезти из России запчасти к зенитно-ракетному комплексу (ЗРК) С-300.
Материалы есть у РБК.
По информации ФСБ, Марченко в мае 2018 года получил от сотрудника Службы внешней разведки Украины Петра Хоменко задание на приобретение в России запасных частей для ЗРК С-300, а также денежные средства в размере $163 тыс. Запчасти предполагалось передать украинскому экспортеру военной техники государственной компании «Укроборонсервис» через фирму-посредника в Македонии.
Однако в апреле 2019 Марченко был задержан российскими спецслужбами, его обвинили в шпионаже (ст. 276 УК). Краснодарский краевой суд приговорил его к десяти годам лишения свободы с отбыванием срока в колонии строгого режима. Приговор вступил в силу сегодня. Максимальное наказание по статье 276 УК предусматривает лишение свободы сроком от десяти до 20 лет.
СБУ сообщила о задержании «агента ФСБ» за шпионажизображений, фотографий и изображений почвенного шнека на Alibaba
Home ›(Найдено 7,521 Результат) Примечание.
Некоторые элементы запрещены для отображения / продажи на нашем веб-сайте в соответствии с Политикой листинга продуктов. Например, такие лекарства, как аспирин.
US $ 65,3-89 / Шт. (Цена FOB)
25 Шт. (Мин. Заказ)
130-150 долл. США / шт. (Цена FOB)
100 шт. (Мин. .Заказ)
88-98 долл. США / Комплект (цена FOB)
100 комплектов (минимальный заказ)
75,9-115,5 долл. США / шт. (цена FOB)
1 шт. (минимальный заказ)
10-70 долларов США / шт. (цена FOB)
10 штук (минимальный заказ)
100-120 долларов США / Комплект (цена FOB)
1 комплект (мин.Заказ)
1067-1455 долларов США / Комплект (цена FOB)
1 комплект (минимальный заказ)
130,0-130,0 долларов США / комплект (цена FOB)
1 комплект (Мин.
Заказ)
US $ 1500-2600 / Комплект (Цена FOB)
1 комплект (Мин. Заказ)
US $ 800-2000 / Комплект (Цена FOB)
1 комплект (мин.Заказ)
US $ 1-69 / шт. (цена FOB)
1 шт. (минимальный заказ)
US $ 1-150 / Set (FOB Price)
50 комплектов (Мин. Заказ)
200-600 долл. США / Комплект (Цена FOB)
1 комплект (Мин. Заказ)
1,25-3,69 долл. США / шт. (Цена FOB)
10 штук (мин.Заказ)
US $ 3760-3980 / Единица (Цена FOB)
1 Единица (Мин. Заказ)
US $ 65-120 / штук (Цена FOB)
100 штук (минимальный заказ)
40-210 долларов США / штук (цена FOB)
100 штук (минимальный заказ)
75-100 долларов США / штук (цена FOB)
100 штук (мин.
Заказ)
400-800 долл. США / Комплект (цена FOB)
1 комплект (минимальный заказ)
30-90 долл. США / шт. (цена FOB)
100 шт. (Мин. Заказ)
1050,0–1100,0 долл. США / Комплект (цена FOB)
1 комплект (Мин. Заказ)
700–2000 долл. США / Шт. (цена FOB)
1 Единица (Мин.Заказ)
65-75 долларов США / 9000 5 штук (цена FOB)
500 штук (минимальный заказ)
55,5-55,5 долларов США / штук (цена FOB)
50 штук (минимальный заказ)
70-210 долларов США / шт. (цена FOB)
100 штук (минимальный заказ)
680,0-750,0 долларов США / набор (цена FOB)
1 комплект (мин.Заказ)
120-150 долл. США / шт. (цена FOB)
100 шт.
(мин. Заказ)
400-6000 долл. США / комплект (цена FOB)
1 комплект (Мин. Заказ)
100-300 долл. США / Комплект (цена FOB)
1 комплект (Мин. Заказ)
3000-3500 долл. США / Комплект (цена FOB)
1 комплект (мин.Заказ)
50-120 долл. США / шт. (цена FOB)
100 шт. (минимальный заказ)
82-93 долл. США / шт. (цена FOB)
50 шт. (Мин. Заказ)
600-800 долл. США / Комплект (Цена FOB)
1 комплект (Мин. Заказ)
79,0-89,0 долл. США / шт. (Цена FOB)
30 штук (мин.Заказ)
50-90 долларов США / штук (цена FOB)
200 штук (минимальный заказ)
US $ 1-100 / штук (цена FOB)
1 шт.
(минимальный заказ)
170-300 долларов США / шт. (цена FOB)
1 шт (минимальный заказ)
260-500 долларов США / Комплект (цена FOB)
1 комплект (мин.Заказ)
{{#if priceFrom}}{{priceCurrencyType}} {{priceFrom}} {{#if priceTo}} – {{priceTo}} {{/если}} {{#if priceUnit}} / {{priceUnit}} {{/если}}
{{/если}} {{#if minOrderQuantity}}{{minOrderQuantity}} {{#if minOrderType}} {{minOrderType}} {{/если}}
{{/если}}Исследования жидкой воды и водных растворов с помощью рентгеновской фото- и резонансной оже-электронной спектроскопии
Только недавно стало возможно использовать фотоэлектронную спектроскопию (PES) для изучения электронной структуры легколетучих водных поверхностей.Здесь мы рассматриваем современные исследования PES в рентгеновских лучах и связанные с ними исследования резонансного оже-электронного распада и межмолекулярного кулоновского распада в растворе, которые направлены на понимание взаимодействий растворенное вещество – вода, вода – вода и растворенное вещество – растворенное вещество на микроскопическом уровне.
Системы, которые будут обсуждаться, включают чистую жидкую воду и водные растворы гидроксида, гидроксония, солей и аминокислот. По наблюдаемым химическим сдвигам в основных фотоэлектронных линиях или появлению спектральных пиков оже-электронов можно получить доступ к информации о динамике электронов и / или процессах передачи энергии, а иногда и о структуре гидратного комплекса.Кроме того, мы обсуждаем ППЭ в сочетании с падающими рентгеновскими фотонами с переменной энергией; в результате изменения кинетической энергии (фото) электронов можно определить пространственное распределение ионов на границе раздела жидкость – пар.
У вас есть доступ к этой статье
Подождите, пока мы загрузим ваш контент.
..
Что-то пошло не так. Попробуйте снова?Полевая эмиссионная оже-электронная спектроскопия со сканирующей оже-микроскопией | Материаловедение
(а) СЭМ и (б и в) СЭМ изображения поверхностного дефекта в Cu (In, Ga) SeS.Анализ SAM показывает дефект – это богатая In-богатая область (b), что указывает на то, что вероятное происхождение было “In-spit” во время осаждения прекурсора, который впоследствии был селенизирован во время последующей обработки (с).
В электронной оже-спектроскопии (AES) мы бомбардируем поверхность образца сфокусированным лучом.
электронов высоких энергий (от 2 до 10 кВ).Падающие электроны теряют энергию
образцы атомов, генерирующих оже-электроны, которые имеют характерную дискретную кинетическую энергию
излучающих атомов.
Этот метод особенно полезен для определения элементного состава
поверхность, потому что электроны Оже имеют ограниченную глубину выхода.Ключевая возможность
автоэмиссионной оже-электронной спектроскопии (FE-AES) заключается в ее способности фокусировать
электронный луч к небольшому пятну с разрешением, подобным электронному микроскопу.
Сканируя электронный луч по поверхности, мы можем генерировать как отдельные элементы
Оже-карты и изображения с вторичного электронного микроскопа (СЭМ) из одной и той же области
пример.
Приложения
Элементный анализ поверхности
Определяет и количественно определяет элементный состав твердых поверхностей с чувствительностью до 0.5 ат.% Для элементов от лития до урана.
Профилирование глубины
Удаляет последовательные слои с помощью ионов аргона, что позволяет проводить элементный анализ как функция глубины. Особенно полезен для количественного и объемного анализа тонкопленочных материалов, а также для исследования примесей и диффузии, присутствующих на стыках и границы зерен.
Анализ мелких деталей
Исследует состав и структуру мелких частиц или сложных элементов, таких как
микроэлектроника или поликристаллические тонкие пленки с автоэмиссионным источником электронов. Автоэмиссионный источник электронов обеспечивает исключительно полезное пятно малого размера.
(> ~ 25 нм).
Изображения
Получение микрофотографий SEM с увеличением до 20,000x с использованием растрового сканирования сфокусированным электронным пучком диаметром ≥25 нм. Используя то же растровое сканирование, SAM может создавать карты элементного состава поверхности.
За дополнительной информацией обращайтесь: Glenn Teeter, 303-384-6664.
Роль оже-электронов по сравнению с фотоэлектронами в увеличении дозы наночастиц – Глава
Начнем с обзора основных характеристик фотоэлектрического поглощения. процесс, который является основным механизмом повышения дозы, включая свойства фотоэлектронов и оже-электронов.
Первичный механизм взаимодействия излучения, с помощью которого происходит увеличение дозы, когда
фотоны падают на наночастицы с высокой Z является фотоэлектрической
эффект с последующим оже-излучением.
Исследования лучевой терапии с использованием наночастиц
литература не однозначно говорит о роли оже-электронов по сравнению с фотоэлектронами,
и множество мелких деталей, которые могут стать важными при разработке возможного
программным обеспечением для планирования лечения часто пренебрегают.В этой главе разъясняются эти
аспекты.
В процессе фотоэлектрического поглощения (ФЭ) фотон падает на одну из атомных
орбитальных электронов, которые полностью поглощают энергию фотона и выбрасываются из
атом. Кинетическая энергия этого электрона, известного также как фотоэлектрон, равна разности
между энергией падающего фотона и энергией связи электрона. Следовательно, это
реакция происходит только тогда, когда энергия падающего фотона превышает порог оболочки
энергия связи.Например, если энергия падающего фотона ниже энергии K-оболочки
но выше энергии L-оболочки ей не хватает энергии для ионизации K-электронов,
но он может реагировать с оболочками L и выше.
Рентгеновские лучи и гамма-фотоны имеют достаточно
энергия для ионизации внутренних оболочек (K, L, M), в то время как внешние оболочки (N, O …) обычно
ионизирован УФ и видимым светом. Выброшенный электрон оставляет вакансию, которая заполняется
электроном с более высокой орбитали.Разница в энергиях орбитальных
обеспечение электрона и орбитали, на которой заполнена вакансия, излучается в
форма характерного рентгеновского снимка. Причина, по которой этот рентгеновский снимок называется «характерным», заключается в
потому что его энергия характерна для разностей энергии оболочки, которые уникальны
для любого материала. Электрон, заполняющий начальную вакансию, оставит свою
вакансия, которая снова заполняется другим электроном с более высокой оболочки.Таким образом
испускается серия характерных рентгеновских лучей, часто называемых «флуоресцентным излучением», которые
соответствуют энергетическим уровням задействованных оболочек.
Иногда вместо испускания флуоресцентного фотона при безызлучательном переходе возбужденный атом высвобождает другой электрон, в результате чего атом становится двухзарядным ионом. Это известный как процесс Оже, в котором высвободившийся электрон называется электроном Оже после его первооткрыватель Пьер Виктор Огер (1899–1993).Таким образом, ряд вакансий может могут быть созданы и заполнены, и могут быть испущены несколько электронов Оже, которые следуют распределение вероятностей по энергии, как показано на рисунке 1.1.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.1. Оже-эмиссия на вакансию K-оболочки золота в зависимости от энергии и пробега в вода [1].
Загрузить рисунок:
Стандартный образ Изображение высокого разрешения Частота, с которой излучаются характеристические фотоны по сравнению с электронами Оже, равна
называется «флуоресцентный выход».
Полная энергия, испускаемая флуоресцентными рентгеновскими лучами и оже
электронов равна энергии связи фотоэлектрона. Эмиссия характеристического
фотоны и оже-электроны являются взаимодополняющими событиями. Следовательно, если Вт обозначает флуоресцентный выход, выход Оже составляет (1 – W ). В
флуоресцентный выход больше для элементов с высоким атомным номером ( Z ), чем для
для элементов с низким атомным номером (рисунок 1.2). Для элементов low- Z ,
Вероятность возникновения оже-эмиссии гораздо выше, и наиболее вероятный переход
KLL.То есть после ионизации K-электронов L-электрон заполняет вакансию и
другой L-электрон испускается как Оже. Высшие элементы Z имеют LMM,
MNN, LMN, MNO и др. Переходы. Выше Z = 25, флуоресцентное излучение
начинает доминировать. Из-за оболочечной структуры атома фотоэлектрическое поглощение
поперечное сечение увеличивается с уменьшением энергии падающего фотона.
Это показано в
рисунок 1.3. Острые края
соответствуют энергиям атомных оболочек.Для золота энергии оболочки велики, а для
воды, оболочечные энергии составляющих H и O ниже 0,001 МэВ, поэтому они
не показаны в нанесенном на график диапазоне энергий. Фотоэлектрическое поперечное сечение может быть
оценивается по следующей формуле, в которой показатели м и n изменяются в зависимости от энергии падающего фотона, как указано:
Фотоэлектрический эффект
наиболее важно ниже 100 кэВ.Выше этой энергии n постепенно
возрастает до 4,6 при 3 МэВ и м. уменьшается примерно до 1 при 5 МэВ [3]. Исчерпывающий обзор
подобных приближений дан Форнальским [4]. Эта формула, как и большинство табличных
значения и графические изображения показывают полные фотоэлектрические сечения. Что
есть, объединенные сечения для взаимодействия со всеми электронами оболочки на земле
штат.
Частичные или оболочечные сечения могут быть получены с помощью квантовой механики.Когда падающие фотоны не поляризованы и когда спин выброшенного
фотоэлектрон не разрешается и не наблюдается, парциальные сечения становятся функцией
направления испускаемого фотоэлектрона. Зависимости angular будут изучены позже.
в этой главе.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.2. Флуоресцентный выход вакансий K- и L-оболочки в зависимости от атомного номера.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияУвеличить Уменьшить Сбросить размер изображения
Рисунок 1.3. Фотоэлектрические поперечные сечения воды и золота.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешения Флуоресцентные фотоны после первоначального поглощения ПЭ в K- и L-оболочках имеют
важную роль, так как они могут реабсорбироваться в том же или в другом близлежащем
наночастиц, которые могут привести к дальнейшим событиям ПЭ в более высоких оболочках из-за
существенно (на порядок) более высокие сечения при этих энергиях.
Как
пример, рисунок 1.4 (слева)
показывает спектр фотонов в центре золотой наночастицы (ЗНЧ), подвергнутой воздействию 30 кэВ.
падающие фотоны. Флуоресцентные эмиссии L и M, а также долина Комптона являются
четко идентифицируемый. Если ВНП слишком мало, эти фотоны могут уйти без дальнейшего
взаимодействия, и они будут вносить свой вклад в дозу дальше в ткани, в результате чего
на кривой низкоградиентного коэффициента увеличения дозы (МЭД).Однако при больших размерах ВНП
более высокие оболочки поглощают большую часть этих флуоресцентных фотонов, а последующие
Электроны PE достаточно энергичны, чтобы избежать относительно большого GNP. Например, когда
Флуоресцентное излучение Lα, Lβ и Lγ ионизирует M-оболочку, в результате чего электроны PE имеют
энергии между 6.2–11.2 кэВ (таблица 1.1), с соответствующими диапазонами для золота 170–440
нм. Ионизация электронов N-оболочки дает еще более энергичные фотоэлектроны с
минимум 8.
9 кэВ. Когда флуоресцентное излучение Kα и Kβ поглощается L и
Более высокие оболочки образующиеся PE-электроны имеют минимум 52,6 кэВ с диапазоном 5,5 мкм в
золото.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.4. Спектры фотонов (слева) и электронов (справа) в центре 100 нм ЗНЧ, расположенного на Глубина фантома 2 см, облученная фотонами с энергией 30 кэВ. Электронные пики: (1) ∼100–600 эВ Оже вслед за вакансией в L-оболочке.(2) ∼2 кэВ Оже после L-вакансии в сочетании с ∼1,5 кэВ от L из-за поглощения Lγ и от N из-за Mα. (3–5) 6–9 кэВ от M-оболочки за счет Lα и Lβ и от N за счет Lα флуоресценции. (6–7) ∼10–11 кэВ от M-оболочка по Lγ. (8–10), (11–12) и (13) фотоэлектроны от первичного фотона взаимодействия с L-, M- и N-оболочками соответственно с энергиями 15–18 кэВ, 24–28 кэВ и 29,6 кэВ. Моделирование переноса излучения проводилось с использованием Код CEPXS / ONDANT [2].
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияТаблица 1.1. Энергии фотоэлектронов, производимые флуоресцентными фотонами в золоте в указанных эмиссионные линии. Энергии излучения указаны в скобках. Все значения указаны в кэВ.
| Корпус | Kα 1 (68.8) | Kα 2 (67,0) | Кβ 1 (78,0) | Lα 1 (9,7) | Lα 2 (9,6) | Lβ 1 (11,4) | Lβ 2 (11,6) | Lγ 1 (13.4) |
|---|---|---|---|---|---|---|---|---|
| L1 | 54,45 | 52,64 | 63,63 | – | – | – | – | – |
| L2 | 55.07 | 53,26 | 64,25 | – | – | – | – | – |
| L3 | 56,88 | 55.07 | 66,07 | – | – | – | – | 1,46 |
| М1 | 65,38 | 63,56 | 74.56 | 6,29 | 6,20 | 8,02 | 8,16 | 9,96 |
| м2 | 65,66 | 63,84 | 74,84 | 6.57 | 6,48 | 8,29 | 8,44 | 10,23 |
| М3 | 66,06 | 64,25 | 75,24 | 6,97 | 6.89 | 8,70 | 8,84 | 10,64 |
| М4 | 66,51 | 64,70 | 75,69 | 7,42 | 7,34 | 9.15 | 9,29 | 11,09 |
| M5 | 66,60 | 64,78 | 75,78 | 7,51 | 7,42 | 9,24 | 9.38 | 11,18 |
| Генерируется первичными падающими фотонами над энергией K-оболочки | Генерируется фотонами над L-оболочкой энергия | |||||||
Этот вывод справедлив даже для флуоресцентных фотонов очень низкой энергии, при Mα выбросы.При этих энергиях (∼2 кэВ) более крупные ЗНЧ имеют все больше и больше вероятности фотопоглощения, приводящие к ионизации N-оболочки, которая дает фотоэлектроны с энергией ~ 1,5 кэВ (не показаны в таблице 1.1) с глубиной выхода 16 нм (таблица 1.2). Отметим, что ионизация электроны оболочки (N и выше) по флуоресценции не влияют на дозу усиление через Оже, но они делают через эмиссию фотоэлектронов. Это потому, что для этих В событиях энергия оже-электронов обычно ниже 300 эВ, и они поглощаются в рамках ВНП.На рисунке 1.4 (справа) показан электронный спектр в центре экспонированного 100 нм ЗНЧ. до 30 кэВ фотонов. Цифры обозначают пики, перечисленные в подписи к рисунку. и его можно сравнить с приведенным выше обсуждением.
Таблица 1.2. Выходы оже-электронов на вакансию на K- и L-оболочках в диапазоне энергий интерес и соответствующие глубины или диапазоны выхода золота.
| Энергетический диапазон выбросов шнеков (кэВ) | Средневзвешенное значение a (кэВ) | Выход комбинированного шнека б | Соответствующие глубины эвакуации из ВНП (нм) | ||
|---|---|---|---|---|---|
| К | л | К | л | ||
| 0.0–0,30 | 0,077 | 0,078 | 9,300 | 10,840 | 0–0,1 |
| 0,30–0,48 | 0,400 | 0,399 | 0,316 | 0.314 | 0,1–1,0 |
| 0,48–1,00 | 0,650 | 0,636 | 0,163 | 0,179 | 1,0–7,5 |
| 1,00–1,50 | 1.289 | 1,288 | 0,247 | 0,301 | 7,5–16,0 |
| 1,50–2,03 с | 1,787 | 1.784 | 0,829 | 1.001 | 16,0–27,0 |
| 2,03 c –3,00 | 2,210 | 2,195 | 0,231 | 0,293 | 27,0–52,0 |
| 3.00–6.00 | 5,600 | 5,445 | 0,014 | 0,015 | 52,0–162,0 |
| 6.00–7.00 | 6,641 | 6,643 | 0.124 | 0,138 | 162,0–205,0 |
| 7.00–8.00 | 7,492 | 7,516 | 0,155 | 0,178 | 205,0–258,0 |
| 8.00–10.00 | 9.036 | 9.041 | 0,187 | 0,239 | 258,0–370,0 |
| 10.00–15.00 | 11.073 | 11,174 | 0.056 | 0,083 | 370,0–710,0 |
| > 15,00 | 58,822 | – | 0,041 | – | 710,0– |
а Взвешивание вероятности выброса в заданном диапазоне энергий.Зависит от снаряда. б Выход шнека на один случай поглощения оболочки больше 1. c Граница энергии выбрана так, чтобы включать серию выбросов около 2 кэВ.
Флуоресцентные фотоны, таким образом, вызывают каскад фотоэлектронов, возникающих в более высокие оболочки с достаточной энергией, чтобы покинуть ЗНЧ, подобно оже-электронам выше 1 кэВ, имея такие же плотные ионизационные треки.Поскольку выход флуоресценции от K-оболочки 87% –96% и от L-оболочки ∼37% [5, 6], суммарный вклад фотоэлектронный каскад на увеличение дозы сравним с каскадом Оже электроны.
В соответствующей литературе нет ясности о роли различных вторичных электронов в повышение дозы. МакМахон и его коллеги исследовали дифференциальный вклад Оже-, фото- и комптоновские электроны до дозы в районе 20 нм ЗНЧ, подвергнутые воздействию Фотоны 40 кэВ [7].Их результаты показывают, что оже-электроны доминируют в энерговыделении вблизи поверхности ЗНЧ, с относительно небольшим участием фотоэлектронов и незначительной ролью Комптона. электроны. Они указывают на то, что вклад Оже в ∼12 раз больше по сравнению со всеми другими процессами вместе взятыми, и остается почти вдвое выше вычислительная область. Эти результаты кажутся несколько высокими, но, как правило, подтверждают данные представлены здесь.
На рисунке 1.5 показана МЭД. для случая, когда в расчетах отключен каскад атомной релаксации, что означает, что электроны Оже, а также флуоресцентные фотоны от оболочек выше чем K исключены. Потому что таким образом нельзя устранить влияние оже-электронов. отделенная от флуоресценции, результирующая МЭД занижает значение, если исключены только оже-электроны. Однако даже при такой неоптимальной оценке расчеты показывают, что МЭД вблизи ВНП лишь примерно в 3 раза меньше, чем когда включен каскад.Таким образом, наши результаты показывают гораздо больший вклад фотоэлектронов, чем предлагается в литературе, в соответствии с аргументами предоставлено выше.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.5. Сравнение МЭД с и без эффекта атомной релаксации выше К-оболочка. Здесь планарный кластер ЗНЧ размером 100 нм на глубине фантома 2 см экспонируется. Фотоны 30 кэВ.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияТакже видно, что есть три отчетливо идентифицируемых области дозы осаждение: в непосредственной близости от ЗНЗ, энерговыделение низкоэнергетическим оже электроны преобладают. Этот регион отмечен резким падением дозы на расстоянии. примерно до 10–20 нм, что соответствует утечке электронов из ЗНЧ с энергиями ниже 1 кэВ. В промежуточной области, простирающейся примерно от 20 до 150 нм, вклады более энергичных оже-электронов вместе с фотоэлектронами влияют на доза.За пределами 150 нм комбинированный эффект фотоэлектронов, электронов Комптона и наблюдаются флуоресцентные фотоны. Помимо повышения дозы, существует ЛПЭ улучшение, как показано на рисунке 1.6, которое имеет такой же спад с расстоянием, что и DER. Тем не мение, дальше от ВНП его наклон несколько менее крутой, что свидетельствует о том, что наличие фото- и комптоновских электронов более высоких энергий.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.6. ЛПЭ по сравнению с МЭД, генерируемой фотонами 100 кэВ, падающими на 100 нм ЗНЧ на см. воды.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияВкладом комптоновских электронов на большие расстояния нельзя пренебречь. Однако это не из-за взаимодействий в ЗНЧ, а из-за рассеяния флуоресцентных фотонов в воде где некогерентное сечение заметно даже при люминесцентном излучении L энергии (таблица 1.1), где он составляет 3–9% от поперечного сечения PE. Когда флуоресцентные переходы K-оболочки считаются, вклад комптоновских электронов в дозу намного больше, так как Некогерентное рассеяние преобладает в поперечных сечениях. На рисунке 1.7 (слева) показан поток фотонов в пределах Около 2,5 нм от 100 нм ЗНЧ в ответ на падающие фотоны с энергией 100 кэВ. Флуоресцентный фотоны, вылетающие из ЗНЧ, едут по комптоновскому континууму в воде. Рисунок 1.7 (справа) указывает, что ЗНЧ-индуцированное увеличение потока электронов и сопутствующее изменение его спектра становятся незначительными на расстоянии 1 мм от поверхности GNP.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.7. (слева) Спектр потока фотонов в пределах 2,5 нм от проксимальной поверхности ЗНЧ. (Справа) Спектры потока электронов на разных расстояниях от проксимальной поверхности ЗНЧ.Компьютерное моделирование проводилось с использованием кода CPEXS / ONDANT [2].
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияВ литературе неизменно используется сферическая симметрия при вычислении дозиметрических свойства ВНП. Для вычислительной эффективности и уменьшения монтажных статистических неопределенности, оценка Монте-Карло выполняется в сферических оболочках относительно ВНП. Следовательно, анизотропия в оцененных величинах теряется.Однако в зависимости от Размер ЗНЧ и энергия генерируемых в нем электронов, пространственная анизотропия может быть нетривиален, и его изучение приводит к важным выводам.
Все основные процессы взаимодействия излучения, рассматриваемые в наночастицах. Лучевая терапия влечет за собой анизотропное рассеяние или испускание электронов. Комптон рассеяние, которое является преобладающим механизмом взаимодействия фотонов в воде, производит рассеянные вперед электроны, энергия которых обычно больше, чем у Оже электронов, поэтому они вносят свой вклад в дозу вдали от наночастицы относительно его размер.Угловое распределение фотоэлектронов соответствует вероятности Заутера функция, которая на пределе нерелятивистских энергий вырождается в фишеровскую распространение [8]. В в отличие от комптоновского рассеяния, в котором фотоны высоких энергий имеют высокую дифференциальную поперечные сечения для образования низкоэнергетических латерально рассеянных электронов, энергия фотоэлектронов увеличивается с увеличением энергии фотонов при прогрессивном рассеянии в основном в прямом направлении.Поскольку угловое распределение зависит только от энергии фотоэлектрона, даже моноэнергетические падающие фотоны могут произвести много разные фотоэлектроны через разные взаимодействия оболочек, что приводит к разным углы вылета электронов [9]. Рисунок 1.8 показывает три различных энергии фотонов, падающих на L- и K-оболочки золота с соответствующие энергии связи 13,3 кэВ (средневзвешенное значение) и 80,73 кэВ.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.8. (слева) Однодифференциальное угловое распределение вероятностей Саутера фотоэлектронное излучение из-за фотонов 40 кэВ, 80 кэВ и 120 кэВ, взаимодействующих с L- и электроны K-оболочки в золоте. (Справа) то же распределение масштабируется этими соответствующие поперечные сечения PE фотонов и нанесенные на единичную сферу, представляющую наночастица. Радиальная ось Σ отн. выражается как поперечное сечение относительно энергии фотона 120 кэВ, и график отображается в логарифмическом масштабе.Для всех практическая энергия фотонов, учитываемая для терапии ЗНЧ, фотоэлектронная эмиссия угол в основном находится в пределах от 25 ° до 90 °. Фотоны падают слева.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияУгловым распределением оже-электронов также часто пренебрегают. Это оправдано в макроскопических расчетах доз, в которых из-за их малого радиуса действия оже Предполагается, что электроны вкладывают свою энергию локально.В случае нанодозиметрии однако область вычислительного интереса простирается на расстояния только до конечного число диаметров наночастиц, которое все еще находится в диапазоне многих оже электроны.
Эмиссия оже-электронов углово коррелирована с направлением фотоэлектронов относительно падающего фотона. Угловая корреляционная функция зависит от отношения вероятностей заселения оболочек через параметр асимметрии, значение ограничено диапазоном [-1, 2], соответствующим предельной спиновой поляризации. состояния.Анализ переноса излучения в сочетании с квантовыми вычислениями для определения вероятности заселения электронной оболочки атома указывают на то, что для фотоэлектрона углы эмиссии, характерные для предлагаемой терапии с усилением ЗНЧ (в основном между 25 ° и 90 °), излучение Оже происходит преимущественно вдоль направления фотоэлектрона, вперед и назад [9].
Выделение энергии в непосредственной близости от поверхности ЗНЧ в пределах нескольких нанометров составляет в основном из-за утечки электронов из ЗНЧ и в меньшей степени из-за передачи фотонов и затухание через GNP или фотоны, рассеянные или переносимые и выходящие из GNP.Следовательно, соотношение доз проксимальнее и дистальнее ВНЧ по отношению к Падение фотонов является хорошей мерой анизотропии. Хотя есть общий форвард склонность к рассеянию фотоэлектронов и анизотропное излучение оже-электронов, только те, у кого самая высокая энергия, не потеряют своего первоначального направления из-за нескольких рассыпание золота до того, как они вытекут. Угловое изменение утечки электронов поэтому интенсивность будет также зависеть от местоположения на глубине выхода, где фото- или оже-электроны, причем по их начальному направлению.Комплекс комбинация угловых распределений фото-, оже- и комптоновских электронов как функция энергии падающего фотона и размера ЗНЧ, который включает в себя плотность взаимодействия и самоэкранирование в сочетании с пространственным распределением реакций внутри побега глубины, приводит к нетривиальной анизотропии угловой дозы. Подробный детерминированный моделирование переноса излучения с использованием кода SCEPTER [10] показывает, что совокупная анизотропия эффекты в сочетании с дифференциальным затуханием испускаемых вторичных электронов может привести к относительному изменению МЭД до 18% в зависимости от размер наночастиц, энергия падающего фотона и расстояние от ЗНЧ.
Самые высокие относительные колебания ВНП не обязательно происходят между двумя диаметрально противоположные грани наночастицы, но анализ проксимального и дистального дозы относительно направления падающего фотона могут обеспечить хорошее понимание. На рисунке 1.9 показано соотношение доз, проксимальных по сравнению с дистальными по отношению к ВНЧ. Нетрудно заметить, что при низком уровне аварийности энергии фотонов дистальная доза больше, чем проксимальная, и что отношение дозы чувствительны к изменению поперечного сечения ПЭ.Когда падающий фотон очень близко к одной из оболочечных энергий, генерируемый фотоэлектрон может иметь меньшую энергии, чем многие последующие электроны Оже, и большинство из них будет захвачено локально, в рамках ВНП. Таким образом, в этом случае нерелятивистское распределение Фишера относится к фотоэлектронам, и потому что очень немногие из этих электронов выходят из ЗНЧ, как доза, так и анизотропия дозы у поверхности ЗНЧ преобладают Оже-электроны, причем последние существенно не зависят от размера ЗНЧ.Этот эффект можно увидеть при энергиях L-оболочки (∼12–14 кэВ) и K-оболочки (∼81 кэВ), где соотношения доз в проксимальном и дистальном направлениях очень близки для всех рассмотренных размеров ВНП. Этот также означает, что оптимальная энергия падающего фотона для получения максимальной дозы усиление больше, чем энергия электронной оболочки, так что фотоэлектроны могут избежать ВНП.
Увеличить Уменьшить Сбросить размер изображения
Рисунок 1.9. Проксимально-дистальная анизотропия в вокселе 2 нм, непосредственно примыкающем к ЗНЧ разные размеры расположены на фантомной глубине 2 см.
Загрузить рисунок:
Стандартный образ Изображение высокого разрешенияИнтересной особенностью функции анизотропии является то, что для размеров GNP от 10 до 100 нм проксимальная доза становится больше, чем дистальная доза при пороговой энергии ∼125 кэВ (не показано на рисунке 1.9). Обратите внимание, что точные пороговые значения энергии могут зависеть от глубины ЗНЧ в ткани или фантоме из-за изменений в спектре фотонов, достигающих ЗНЧ.При высоких энергиях падающего фотона кинетическая энергия генерируемого фотоэлектрона становится такой: высокий, что из-за его пониженной линейной передачи энергии (ЛПЭ) он отдает большую часть своей энергии подальше от ВНП. Поэтому, несмотря на их гораздо большую дальность нападающего, При рассеянии доза вблизи ЗНЧ будет больше на проксимальной стороне.
ЛПЭ убегающих электронов также проявляет анизотропию, но из-за вариаций углового вылета оже-электронов, его максимум не всегда совпадает с максимумом ДЭР.На рисунке 1.6 показано пример, в котором пики DER на дистальной стороне GNP, в то время как LET демонстрирует максимум на проксимальной стороне.
Отметим, что угловая анизотропия существенна только для электронов. Экспериментальный измерения показывают, что испускание флуоресцентных фотонов после фотоэлектрических поглощение в золоте изотропно в пределах экспериментальных неопределенностей [11]. Комптон-рассеянный фотоны обладают слишком высокой энергией, чтобы быть значительным источником дозы вблизи ЗНЧ.в в случае агломерированных или коагулированных ЗНЧ анизотропия влияет на чистый электронный ток ускользает от наночастиц, но это уменьшило влияние с точки зрения углового распределение дозы или увеличение дозы [12].
Ясно, что значительное увеличение дозы в непосредственной близости от наночастиц преобладает вклад оже-электронов. Это накладывается на эффект другие низкоэнергетические электроны из-за взаимодействий флуоресцентных фотонов внутри того же наночастица.Дальше, примерно на 1 мкм и более, фотоэлектроны, исходящие из первичное фотоэлектрическое поглощение имеет преимущественное значение. Резкое увеличение или уменьшение увеличения дозы в зависимости от расстояния от наночастицы не только из-за увеличения количества электронов утечки, но также из-за повышенной ЛПЭ этих электронов. Анизотропия дозы и ЛПЭ наночастиц в первую очередь является локальной. эффект, который почти не обнаруживается на расстоянии нескольких микрометров, но может быть важно рассмотреть при особых обстоятельствах.
Лучший газовый шнек 2021 года :: WRAL.com
Указанные ниже продукты и услуги были выбраны независимо от продаж и рекламы. Однако компания «Не тратьте деньги зря» может получить небольшую комиссию от покупки любых продуктов или услуг по партнерской ссылке на веб-сайт продавца.
Когда дело доходит до строительства заборов, правильные инструменты могут значительно облегчить работу.Экскаваторные экскаваторы действительно могут сократить объем тяжелой работы по сравнению с традиционной лопатой.
Здесь мы познакомимся с лучшими газовыми шнеками для столбов, которые представляют собой большие вертикальные буры, которые упрощают копание ям для столбов. Ими пользуются ландшафтные дизайнеры, как и все, кто занимается подобной работой.
Шнеки для столбов могут быть ручными или механическими. Они помогают рабочим быстрее копать прямо в земле по сравнению с выкапыванием глубоких ям вручную, которые необходимо более тщательно засыпать после установки столбов.Вместо того, чтобы наклоняться, рабочий может стоять прямо, что защищает спину, руки и кисти. Большинством газовых шнеков для столбов может управлять один или два человека, которые держатся за ручки во время бурения.
Лучшие газовые шнеки для столбов выглядят как большие штопоры с двигателями наверху и выкапывают ямы одинаковой глубины и ширины. Существуют и другие типы шнеков, помимо тех, которые выкапывают ямы для столбов. Например, садоводы могут купить ручные шнеки для посадки цветов, чтобы помочь им высадить большое количество луковиц на своих клумбах.Они бывают разных размеров, а некоторые из них идеально подходят для посадки в контейнеры разного размера, в кусты или деревья.
Если вы устанавливаете новый забор, сажаете дерево или вам нужно вырыть очень глубокую яму, вам стоит инвестировать средства в одно из следующих средств.
Лучший буровой шнек с газовым приводом
1. ECO LLC 52cc 2.4HP Газовый экскаватор для столбов ямы
Цена: 269,99 долларов
Легкий и мощный экскаватор ECO LLC, 52 куб.Он может использоваться одним или двумя людьми, и он имеет одноцилиндровый двигатель с воздушным охлаждением. Он также легко запускается и останавливается и быстро роет точные ямы.
Amazon
2. Ямочный экскаватор с газовым приводом Pumplus 52CC
Цена: 249,99 долларов
Экскаватор с газовым приводом Pumplus 52CC оснащен одноцилиндровым двигателем мощностью 2,5 л.с., который вращается со скоростью 8000 оборотов в минуту. Это позволяет ему быстро рыть ямы, углубляя и очищая землю.Он поставляется с 6-дюймовыми и 10-дюймовыми шнековыми бурами, а также отдельным пусковым переключателем для лучшего контроля.
Amazon
3. Tazz 35365 Земляной шнек / копатель для ямок
Цена: 249,99 долларов
Еще один вариант лучшего газового шнека для опорных отверстий – это Tazz 35365 Earth Auger / Post Hole Digger . Двигатель Viper объемом 43 куб. См делает его мощным, прочным и достаточно прочным, чтобы выкапывать ямы для столбов казалось несложным делом. Он может просверлить глубину до 36 дюймов.Кроме того, он имеет сварной руль, а также амортизирующую разрывную муфту и усиленную пружину для плавной и безопасной работы.
Amazon
4. Southland SEA438 One Man Earth Auger
Цена: $ 224.99
Этот шнек с газовым двигателем на 32 галлона поставляется с 8-дюймовым шнеком, съемными ручками-бабочками, твердым стальным приводным валом и системой подачи топлива с ручной отдачей. Выберите Southland SEA438 One Man Earth Auger , если вам нужен маневренный и прочный шнек для почтовых ям.
Amazon
5. Proyama 51.7CC 2-тактный экскаватор с отверстиями под газовую стойку
Цена: $ 329.00
Двухтактный экскаватор для установки на стойке с газовой стойкой Proyama 51.7CC включает в себя три отдельных дрели, два удлинителя, предохранительное снаряжение и другие аксессуары. У вас будет все необходимое, чтобы безопасно и быстро выкопать глубокие и стабильные ямы профессионального уровня.
Amazon
Эта история впервые появилась в сериале «Не тратьте деньги зря».Оформить заказ Не тратьте деньги на обзоры продуктов и другие отличные идеи для экономии и заработка.
Фотографическая ода Флориде
Нечасто кто-то может объединить два хобби на протяжении всей жизни в один карьерный путь, особенно такой, который позволяет многим людям пожинать плоды. Житель Юпитера Ричард Аугер объединил свою страсть к природе и водным видам спорта с фотографией, чтобы создать поразительные изображения, которые обязательно убедят даже самого большого скептика в том, что Флорида – это намного больше, чем заоблачные пальмы и грандиозные пляжи.
Джуно Саммер, Джуно-Бич«Во Флориде так много всего, о существовании чего люди не подозревают», – говорит 38-летний фотограф. «У нас одна из самых разнообразных и красивых систем водоносных горизонтов в мире. Фотографирование Флориды – дикой и невидимой Флориды – позволило мне рассказать, что это место значило для меня всю мою жизнь ».
Loxahatchee Riverbend 2, JupiterОже родился и вырос в Южной Флориде. Он плавал в природных источниках, нырял с аквалангом в Кис и рыбачил со своей семьей.Хотя он всегда интересовался фотографией, его первое – и единственное – официальное обучение фотографии проходило в классе темной комнаты в средней школе. Его природный талант проявился сразу: он получил региональную награду «Золотой ключ» от Альянса молодых художников и писателей за черно-белую инфракрасную фотографию, которую он снял во Флориде, Эверглейдс.
Лонг-Мангров, Флорида-КисОн продолжил обучение в Университете штата Флорида, где получил степень по бизнесу, поскольку его страсть к фотографии продолжала расти.Когда он закончил учебу и устроился на свою первую «взрослую работу» в бухгалтерском учете, его приоритеты начали возвращаться к своим корням. «Я все время занимался фотографией для удовольствия, кое-что немного здесь и там», – говорит он о двух годах, которые он провел, работая бухгалтером. «Я участвовал в Зимнем парке [фестиваль тротуарного искусства] как« начинающий художник »и просто выдул все, что принес в первый день. Через несколько месяцев после этого я уволился с работы и начал постоянно проводить художественные выставки ».
Hobe Lagoon 1, Hobe SoundSt.Джонс Ривер Райз, Центральная ФлоридаЕго первая серия в качестве профессионального фотографа под названием Florida Noir была снята полностью на черно-белую пленку с 2010 по 2014 год и принесла Ожеру более 60 000 долларов на художественных конкурсах. В серию вошли изображения со всего штата – от Panhandle до ключей, а также нескольких рек и источников между ними. «Это было любовное письмо Флориде», – говорит он. «Я снимал этот сериал для создания произведений искусства, а не для продажи, но в любом случае он был очень успешным».
Пирс в Санкт-Петербург.Джонс, Сент-ОгастинЗа свою более чем 10-летнюю карьеру Оже переключался между пленочной и цифровой фотографией, недавно добавив к своему поясу инструментов воздушное и подводное оборудование. Свежий взгляд позволил ему продемонстрировать определенные экосистемы – например, коралловый риф в нескольких милях от национального парка Драй Тортугас или скрытые ручьи реки Сент-Джонс – новым и уникальным способом.
- Джуно Лост, Джуно Бич
«Здесь есть что открыть», – говорит художник о своей тематике, которая почти полностью связана с природными пейзажами Флориды и в настоящее время фокусируется на ярких цветах и панорамных снимках, сделанных с помощью цифрового оборудования.«Я выйду в 4 часа утра и буду ждать, пока солнце не коснется ладоней сабаль в глуши. Это отличный опыт ».
Текст Tracy Marcello
Химические сдвиги в фотовозбужденных оже-спектрах на JSTOR
АбстрактныйЭнергии оже-переходов LMM показывают для некоторых элементов гораздо большую зависимость от химического состояния, чем энергии связи отдельных электронов, участвующих в переходах.Такое поведение не предсказывается существующими моделями энергии оже-перехода, но имеет большое практическое значение при исследовании поверхностных пленок с помощью X.p.s. Это позволяет, например, отделить спектр фотовозбужденного поверхностного оксида от спектра нижележащего металла, где это было бы невозможно при использовании только фотоэлектронов. В этой статье мы описываем определение таких химических сдвигов путем окисления на месте испаренных металлов в диапазоне от железа до селена.Самосогласованность полученных таким образом данных проверялась путем определения энергий возбужденных 3d- и 3p-состояний, возникающих во время LMM-переходов. Эта форма исследования также позволила определить «эффективный дополнительный заряд», как постулируется в модели Бергстрёма и Хилла (1954), как для металлов, так и для их оксидов. Этот параметр очень сильно и нелинейно зависит от химического состояния. Нелинейность объясняется использованием новой модели, которая сохраняет простоту модели Бергстрома и Хилла, но позволяет учесть эффекты поляризации и ионного заряда.В такой последовательности оксидов с известной плотностью кислорода пик O 1s обеспечивает превосходный стандарт, с которым можно сравнивать интенсивности сигналов Оже: обнаружено, что относительная интенсивность линейно увеличивается от никеля до мышьяка.
Информация об издателеКоролевское общество – это самоуправляемое содружество многих выдающихся ученых мира, представляющих все области науки, техники и медицины, и старейшая научная академия, которая постоянно существует.
