Штангенциркуль – описание и принцип работы
Штангенциркули служат для измерения наружных и внутренних размеров деталей. В лабораторной практике применяются штангенциркули с пределами измерения от 0-125 мм до 0-500 мм.

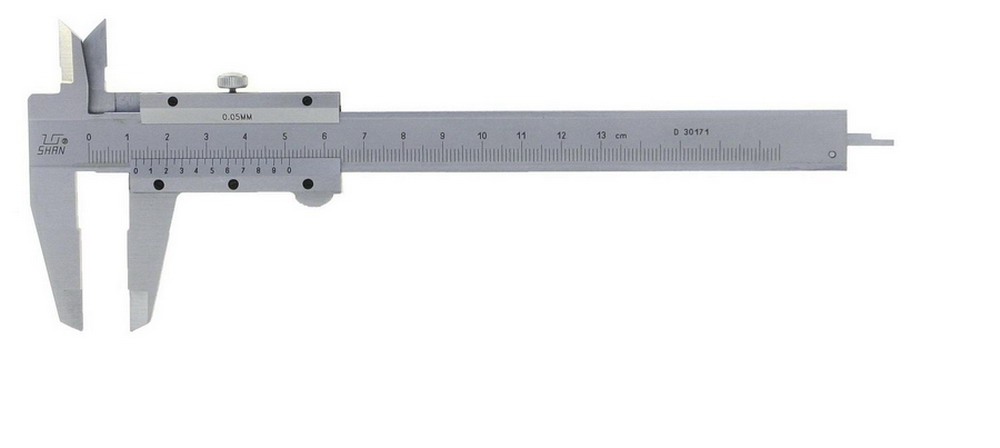

Штангенциркуль для измерения в пределах 0-125 мм (рис. 2.9) состоит из штанги 2, оканчивающейся губками 1 и 3 и свободно передвигаемой по штанге рамки 4 с такими же губками.
На штанге 2 имеется шкала с делениями от 0 до 125 через один миллиметр, а на рамке нанесены 10 делений нониуса 6, позволяющего делать отсчеты с точностью 0,1 мм.
Измерение наружных размеров производится между губками 1, а внутренних – положением наружных граней губок 3.
На тыльной стороне штангенциркуля к рамке 4 прикреплена линейка 7, скользящая в канавке штанги и предназначенная для измерения глубин. Рамка 4 снабжена стопорным винтом 5, которым она закрепляется на штанге неподвижно при необходимости получить шаблон размера.
Число целых миллиметров размера а отсчитывается на шкале штанги по нулевому штриху нониуса 6; число десятых долей миллиметра определяется тем штрихом нониуса, который оказывается совмещенным с каким-либо штрихом шкалы.
Штангенциркули с пределами измерения до 0-300 мм изготавливаются с двухсторонним по отношению к штанге 2 расположением губок: губки 1 для измерения и 3 – для разметки (рис. 2.10).
Эти штангенциркули имеют дополнительную рамку 7 со своим стопорным винтом и специальным микрометрическим винтом для продольной подачи рамки 4 при точной установке размера. Шкала нониуса 6 нанесена на отдельной линейке, прикрепленной в рамке 4 винтами, что допускает продольную регулировку нониуса. Эта шкала имеет 50 делений и поэтому точность измерения достигает 0,02 мм.
Минимально возможный для измерения внутренний размер, равный расстоянию в между наружными краями сомкнутых губок, маркирован на одной из них. При измерении внутренних размеров к отсчету по нониусу нужно добавлять величину в.
Микрометр >
Тензодатчики >
Сохранить или поделиться с друзьями
Вы находитесь тут:
Уважаемые студенты!
На нашем сайте можно получить помощь по техническим и другим предметам:
✔ Решение задач и контрольных
✔ Выполнение учебных работ
✔ Помощь на экзаменах
Подробнее
Стоимость мы сообщим в течение 5 минут
на указанный вами адрес электронной почты.
Если стоимость устроит вы сможете оформить заказ.
НАБОР СТУДЕНТА ДЛЯ УЧЁБЫ
На нашем сайте можно бесплатно скачать:
– Рамки A4 для учебных работ
– Миллиметровки разного цвета
– Шрифты чертежные ГОСТ
– Листы в клетку и в линейку
Сохранить или поделиться с друзьями
Помощь с решением
ВЫБЕРИТЕ РАЗДЕЛ МЕХАНИКИ
- Техническая механика (техмех)
- Теоретическая механика (теормех)
- Сопротивление материалов (сопромат)
- Строительная механика (строймех)
- Теория механизмов и машин (ТММ)
- Детали машин и ОК (ДМ)
Поддержать сайт
обзор и описание основных видов (90 фото )
Штангенциркулем называют инструмент для измерения внутренних и наружных габаритов до 4 метров с практически идеальной точностью. Перед приобретением данного устройства необходимо понять, для чего чаще всего он будет использован и какая погрешность будет критичной.
Любой штангенциркуль имеет стандартную общую форму, его основной элемент – штанга, заканчивающаяся статичной губкой, на которую нанесена шкала в соответствии с принятой мерой измерения. На штангу надета подвижная губка.
Остальные элементы могут разниться в зависимости от разновидности измерителя. Рассмотрим, какие бывают виды штангенциркуля:
- Аналоговый;
- Цифровой;
- Стрелочный.
Этот список составлен по типу снятия показаний, далее более подробно о каждом из них.
Краткое содержимое статьи:
Аналоговый (нониусный) измеритель
Самый стандартный тип конструкции с обычной цифровой шкалой насеченной прямо на штанге прибора. Эта планка называется «Нониус», отсюда его второе название.
Измерение штангенциркулем такого вида имеет наибольший риск погрешности, т.к. полностью зависит от зрения и угла взгляда измеряющего. Считается, что их точность варьируется от 0,1 до 0,05 мм.
Цифровой
Штангенциркуль электронный или цифровой отличается наличием электронного табло на подвижной губке, которое показывает результат измерения с точностью до 0,01 мм.
Очень удобна функция, с которой можно установить начало отсчета с любой точки, а также менять единицы измерения и количество символов после запятой. Данные можно синхронизировать с компьютером, передавая показатели туда.
Обычно прибор дополняют клавишей выключения и обнуления результатов. Основной модуль конструкции выполняется из нержавеющего металла, корпус же из пластика.
В конструкции предусмотрена замена аккумулятора. На штангу, как и в стандартном инструменте, наносят шкалу, для продолжения использования штангенциркуля при отсутствии заряда.
В целом устройство считается качественным оборудованием, за исключением низкосортных продуктов из Китая. Важно чтобы аппарат имел износостойкость и отсутствовали скачки значений на табло.
Качественный точный прибор существенно облегчит строительные работы, замер глубин отверстий, подбора диаметра сверла и т.д.
Стрелочные штангенциркули
Такие приборы являются промежуточным по степени точности и удобства вариантом.
Принцип работы основан на движении стрелки по круговому индикатору в зависимости от перемещения подвижной рамки.
Осуществляется измерение путем реечно-зубчатой передачи, дающей достаточно хорошую точность, плюс дополнительно усиливающей жесткость конструкции.
Поскольку все различия видны невооруженным взглядом, достаточно увидеть фото штангенциркуля для определения его разновидности.
Прочие виды
Чтобы не возникало вопроса, как пользоваться штангенциркулем при измерении нестандартных деталей, нужно еще рассмотреть остальные типы приборов для узко специфичных задач, для которых стандартный инструмент не подойдет:
Разметочный штангенциркуль создан для точной разметки поверхностей, чему служат особенно тонко заточенные нижние губки. Диапазон длин совершенно разнообразен, следует подбирать по максимально необходимым обычно габаритам.
Для измерения внешних и внутренних углублений. Конструкция предусматривает измененную форму нижних губок для того, чтобы можно было помещать их в пазы углублений.
Размеры также выпускаются различные, в зависимости от необходимости мастера.
Штангенциркули для замера стенок цилиндрических объектов. Такая конструкция имеет статичную губку стержневой формы, остальная конфигурация аналогична стандартному прибору. Такое изменение позволяет выполнять замер стенок труб и других цилиндрических форм.
Штангенциркули для замера габаритов форм с перепадами высот. Конструкция несколько видоизменена, в этом случае статичная нижняя губка путем нажатия регулируется по высоте. Можно установить ее выше или ниже уровня подвижной губки и спокойно измерять ступенчатые детали.
Помимо этих видов, существуют другие, не так часто применяемые штангенциркули, например для замера расстояний между серединами отверстий, измерения автомобильных барабанов, регулирующиеся конструкции.
Сейчас производители выпускают, можно сказать, все необходимые инструменты, важно только разобраться, какой конкретно необходим именно для вас.
