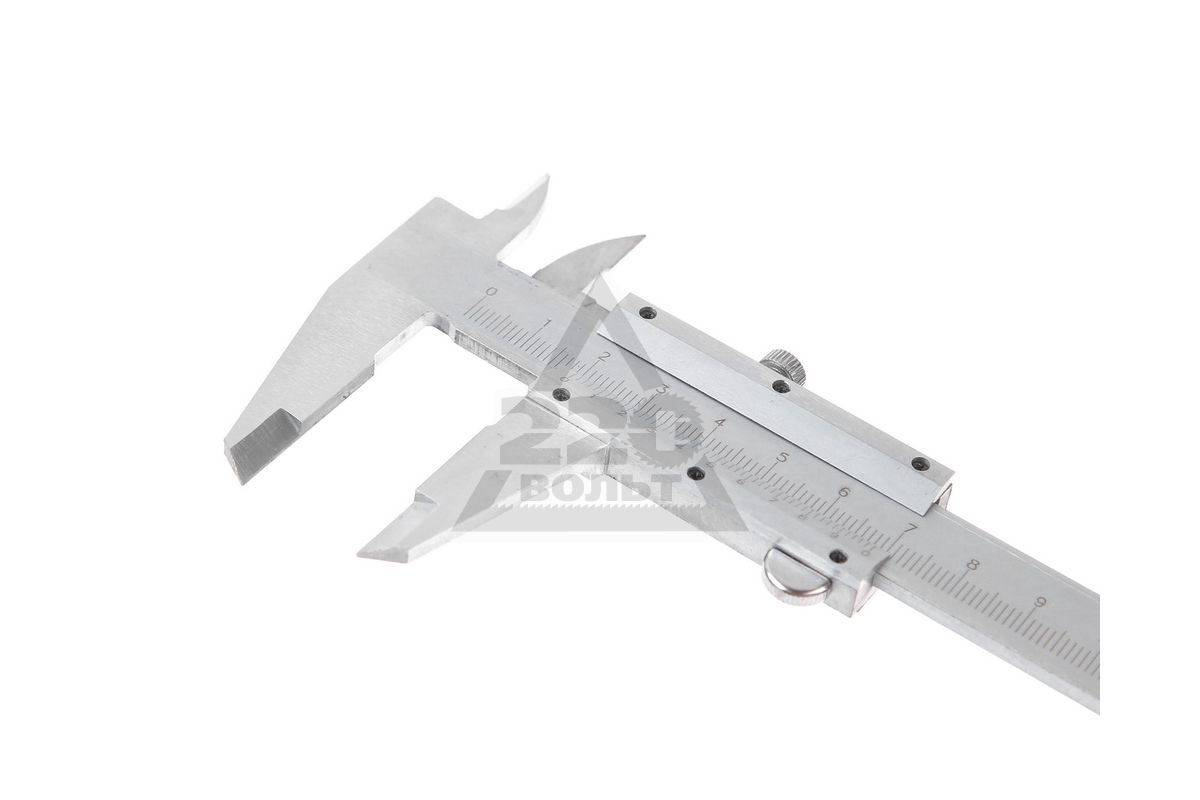

Штангенциркуль ШЦ-I-125-0,1 ГОСТ 166-89 GRIFF D162030 - цена, отзывы, характеристики, фото

  • Тип нониусный
  • Погрешность, мкм 100
  • Глубиномер да
  • Разметочный нет
  • Класс точности 2
  • Поверка нет
  • Внесен в госреестр да
  • Измерение в мм
  • Вылет губок для внутренних изм., мм 40
  • Вылет губок для наружных изм., мм 17,5
  • Упаковка кейс
  • Вес, кг 0,26
  • Габариты, мм 240х90х20
  • Вид ШЦ-I
  • Размер шага, мм 0,1
  • Диапазон, мм 0-125
  • Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,16

Длина, мм: 234
Ширина, мм: 93
Высота, мм: 20

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о GRIFF ШЦ-I-125-0,1

Оставить свой отзыв На данный момент для этого товара нет расходных материалов

Способы получения товара в Москве

Доставка

Вес брутто товара: 0. 16 кг
Габариты в упаковке, мм: 234 x 93 x 20

В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль

Самовывоз: бесплатно

  • г. Котельники, Яничкин проезд, д. 3 В магазине >10 шт., забирайте сегодня В корзину
  • м.Авиамоторная, 2-й Кабельный проезд, д. 1 По предзаказу на завтра, после 11:00 В корзину
  • м.Алма-Атинская, ул. Борисовские пруды, д. 26 По предзаказу на завтра, после 11:00 В корзину
  • м.Аннино, Варшавское шоссе, д. 143А По предзаказу на завтра, после 11:00 В корзину
  • м.Багратионовская, ул. Барклая, вл. 10 По предзаказу на завтра, после 11:00 В корзину
  • м.Бибирево, ул. Бибиревская, д. 10к2 По предзаказу на завтра, после 11:00 В корзину
  • м.Братиславская, ул. Перерва, д. 54 По предзаказу на завтра, после 11:00 В корзину
  • м.Бульвар Рокоссовского, ул. Ивантеевская, д. 25А По предзаказу на завтра, после 11:00 В корзину
  • м.Варшавская, Варшавское шоссе, д. 72к2 По предзаказу на завтра, после 11:00 В корзину
  • м.Водный стадион, Ленинградское шоссе, д. 58, строение 7 По предзаказу на завтра, после 11:00 В корзину
  • м.Волгоградский проспект, Волгоградский просп, д. 32к2 По предзаказу на завтра, после 11:00 В корзину
  • м.Выхино, ул. Вешняковская, д. 20Г По предзаказу на завтра, после 11:00 В корзину
  • м.Домодедовская, ул. Генерала Белова, д. 29 По предзаказу на завтра, после 11:00 В корзину
  • м.Кантемировская, ул. Кантемировская, д. 47 По предзаказу на завтра, после 11:00 В корзину
  • м.Коломенская, проспект Андропова, д. 22 По предзаказу на завтра, после 11:00 В корзину
  • м.Косино, Лермонтовский проспект, д. 2к1 По предзаказу на завтра, после 11:00 В корзину
  • м.Кунцевская, Можайское шоссе, д. 25 По предзаказу на завтра, после 11:00 В корзину
  • м.Лианозово, Дмитровское шоссе, д. 116Д По предзаказу на завтра, после 11:00 В корзину
  • м.Люблино, ул. Люблинская, д. 61 По предзаказу на завтра, после 11:00 В корзину
  • м. МЦД D2 Нахабино, пгт Нахабино, ул. Институтская, д. 17 По предзаказу на завтра, после 11:00 В корзину
  • м.МЦД D2 Павшино, г. Красногорск, Волоколамское шоссе, д. 3с1 По предзаказу на завтра, после 11:00 В корзину
  • м.МЦД D2 Щербинка, г. Щербинка, ул. 40 лет Октября, д. 14А По предзаказу на завтра, после 11:00 В корзину
  • м.Митино, ул. Митинская, д. 44 По предзаказу на завтра, после 11:00 В корзину
  • м.Молодежная, ул. Ярцевская, д. 22с1 По предзаказу на завтра, после 11:00 В корзину
  • Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1 По предзаказу на завтра, после 11:00 В корзину
  • м. Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на завтра, после 11:00 В корзину
  • м.Нагорная, Севастопольский проспект, д. 15к3 По предзаказу на завтра, после 11:00 В корзину
  • м.Новогиреево, проспект Свободный, д. 16Ас2 По предзаказу на завтра, после 11:00 В корзину
  • м.Новокосино, г. Реутов, ул. имени Академика В. Н. Челомея, д. 12 По предзаказу на завтра, после 11:00 В корзину
  • м.Новопеределкино, ул. Шолохова, д. 5, корп. 2 По предзаказу на завтра, после 11:00 В корзину
  • м.Озерная, ул. Озерная, д. 42 По предзаказу на завтра, после 11:00 В корзину
  • м. Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на завтра, после 14:00 В корзину
  • м.Ольховая, пос. Коммунарка, ул. Александры Монаховой, д. 5к2 По предзаказу на завтра, после 11:00 В корзину
  • м.Петровско-Разумовская, ул. Линии Октябрьской Железной Дороги, д. 2с2 По предзаказу на завтра, после 11:00 В корзину
  • м.Преображенская площадь, Колодезный пер., д. 3 По предзаказу на завтра, после 11:00 В корзину
  • м.Рязанский проспект, ул. Академика Скрябина, д. 26к1 По предзаказу на завтра, после 11:00 В корзину
  • м.Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на завтра, после 11:00 В корзину
  • м. Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на завтра, после 11:00 В корзину
  • м.Селигерская, Дмитровское шоссе, д. 85 По предзаказу на завтра, после 11:00 В корзину
  • м.Семеновская, пер. Семеновский, д. 18 По предзаказу на завтра, после 11:00 В корзину
  • м.Скобелевская, ул. Скобелевская, д. 32 По предзаказу на завтра, после 11:00 В корзину
  • м.Теплый стан, Новоясеневский проспект, д. 2А, стр. 1 По предзаказу на завтра, после 11:00 В корзину
  • м.Тушинская, ш. Волоколамское, д. 92к2 По предзаказу на завтра, после 12:00 В корзину
  • м. Университет, Ломоносовский проспект, д. 5 По предзаказу на завтра, после 11:00 В корзину
  • м.Щелковская, ш. Щелковское, д. 74 По предзаказу на завтра, после 12:00 В корзину
  • г. Балашиха, микрорайон ЦОВБ, д. 20 По предзаказу на завтра, после 11:00 В корзину
  • г. Балашиха, ул. Советская, д. 15 По предзаказу на завтра, после 11:00 В корзину
  • г. Бронницы, ул. Советская, д. 155с1 По предзаказу на завтра, после 11:00 В корзину
  • г. Видное, ул. Березовая, д. 6 По предзаказу на завтра, после 11:00 В корзину
  • г. Воскресенск, ул. Менделеева, д. 12 По предзаказу на завтра, после 11:00 В корзину
  • г. Дмитров, пер. Вокзальный, д. 7 По предзаказу на завтра, после 11:00 В корзину
  • г. Долгопрудный, проспект Пацаева, д. 15А По предзаказу на завтра, после 11:00 В корзину
  • г. Домодедово, ул. Корнеева, д. 1 По предзаказу на завтра, после 11:00 В корзину
  • г. Дубна, проспект Боголюбова, д. 20 По предзаказу на завтра, после 11:00 В корзину
  • г. Егорьевск, ш. Касимовское, д. 1А По предзаказу на завтра, после 11:00 В корзину
  • г. Железнодорожный, ул. Октябрьская, д. 33 По предзаказу на завтра, после 11:00 В корзину
  • г. Жуковский, ул. Гагарина, д. 24 По предзаказу на завтра, после 11:00 В корзину
  • г. Звенигород, ул. Московская, д. 24 По предзаказу на завтра, после 11:00 В корзину
  • г. Зеленоград, 12-й микрорайон, корпус 1215 По предзаказу на завтра, после 11:00 В корзину
  • г. Истра, ул. 9 Гвардейской Дивизии, д. 9А По предзаказу на завтра, после 11:00 В корзину
  • г. Кашира, ул. Стрелецкая, д. 70/4 По предзаказу на завтра, после 11:00 В корзину
  • г. Клин, ул. Гагарина, д. 31/36 По предзаказу на завтра, после 11:00 В корзину
  • г. Коломна, пр-т Кирова, д. 20А По предзаказу на завтра, после 11:00 В корзину
  • г. Коломна, ул. Октябрьской революции, д. 368 По предзаказу на завтра, после 11:00 В корзину
  • г. Королев, проспект Королева, д. 6Г По предзаказу на завтра, после 11:00 В корзину
  • г. Красногорск, ул. Ленина, д. 40 По предзаказу на завтра, после 11:00 В корзину
  • г. Луховицы, ул. Пушкина, д. 125 По предзаказу на завтра, после 11:00 В корзину
  • г. Лыткарино, ул. Советская, д. 16 По предзаказу на завтра, после 11:00 В корзину
  • г. Люберцы, ул. Инициативная, д. 7с2 По предзаказу на завтра, после 11:00 В корзину
  • 27й км МКАД, вл. 9 По предзаказу на завтра, после 11:00 В корзину
  • г. Московский, 1-й микрорайон, д. 32А По предзаказу на завтра, после 11:00 В корзину
  • г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на завтра, после 11:00 В корзину
  • г. Наро-Фоминск, ул. Маршала Жукова, д. 13В По предзаказу на завтра, после 11:00 В корзину
  • г. Ногинск, ул. Рогожская, д. 65 По предзаказу на завтра, после 11:00 В корзину
  • г. Одинцово, Можайское шоссе, д. 139А По предзаказу на завтра, после 11:00 В корзину
  • г. Одинцово, ул. Союзная, д. 1В, подъезд №6 По предзаказу на завтра, после 11:00 В корзину
  • г. Орехово-Зуево, ул. Ленина, д. 76 По предзаказу на завтра, после 11:00 В корзину
  • г. Подольск, Революционный пр-т, д. 23 По предзаказу на завтра, после 11:00 В корзину
  • г. Подольск, ул. Ленинградская, д. 10А По предзаказу на завтра, после 11:00 В корзину
  • г. Пушкино, ул. Писаревская, д. 2 По предзаказу на завтра, после 11:00 В корзину
  • г. Раменское, ул. Чугунова, д. 41 По предзаказу на завтра, после 11:00 В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 209 По предзаказу на завтра, после 11:00 В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 93/24 По предзаказу на завтра, после 11:00 В корзину
  • г. Серпухов, ул. Ворошилова, д. 241 По предзаказу на завтра, после 11:00 В корзину
  • г. Серпухов, ул. Ворошилова, д. 82 По предзаказу на завтра, после 11:00 В корзину
  • г. Солнечногорск, ул. Красная, д. 154 По предзаказу на завтра, после 11:00 В корзину
  • г. Ступино, улица Горького, д. 26 По предзаказу на завтра, после 11:00 В корзину
  • г. Фрязино, ул. Советская, д. 1В По предзаказу на завтра, после 11:00 В корзину
  • г. Химки, Ленинградская ул., вл. 16 Б По предзаказу на завтра, после 11:00 В корзину
  • г. Химки, Юбилейный проспект, д. 7А По предзаказу на завтра, после 11:00 В корзину
  • г. Химки, мкр. Сходня, проезд Юбилейный, д. 7 По предзаказу на завтра, после 11:00 В корзину
  • г. Чехов, Вишневый бульвар, д. 3-1 По предзаказу на завтра, после 11:00 В корзину
  • г. Шатура, проспект Ильича, д. 59 По предзаказу на завтра, после 11:00 В корзину
  • г. Щелково, ул. Советская, д. 16, стр. 1 По предзаказу на завтра, после 11:00 В корзину
  • г. Электросталь, ул. Журавлева, д. 2 По предзаказу на завтра, после 11:00 В корзину
  • г. Котельники, Яничкин проезд, д. 3

    пн.  –  пт.: 6:00 – 20:00

    сб.  –  вс.: 9:00 – 18:00

    В корзину
  • м.Авиамоторная,

    2-й Кабельный проезд, д. 1

    пн.  –  пт.: 10:00 – 19:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Алма-Атинская,

    ул. Борисовские пруды, д. 26

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Аннино,

    Варшавское шоссе, д. 143А

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м. Багратионовская,

    ул. Барклая, вл. 10

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Бибирево,

    ул. Бибиревская, д. 10к2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Братиславская,

    ул. Перерва, д. 54

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Бульвар Рокоссовского,

    ул. Ивантеевская, д. 25А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Варшавская,

    Варшавское шоссе, д. 72к2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Водный стадион,

    Ленинградское шоссе, д. 58, строение 7

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Волгоградский проспект,

    Волгоградский просп, д. 32к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м. Выхино,

    ул. Вешняковская, д. 20Г

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Домодедовская,

    ул. Генерала Белова, д. 29

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Кантемировская,

    ул. Кантемировская, д. 47

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м. Коломенская,

    проспект Андропова, д. 22

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Косино,

    Лермонтовский проспект, д. 2к1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Кунцевская,

    Можайское шоссе, д. 25

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Лианозово,

    Дмитровское шоссе, д. 116Д

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Люблино,

    ул. Люблинская, д. 61

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.МЦД D2 Нахабино,

    пгт Нахабино, ул. Институтская, д. 17

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.МЦД D2 Павшино,

    г. Красногорск, Волоколамское шоссе, д. 3с1

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • м.МЦД D2 Щербинка,

    г. Щербинка, ул. 40 лет Октября, д. 14А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Митино,

    ул. Митинская, д. 44

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Молодежная,

    ул. Ярцевская, д. 22с1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Нагатинская,

    Варшавское шоссе, д. 26с32

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Нагорная,

    Севастопольский проспект, д. 15к3

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Новогиреево,

    проспект Свободный, д. 16Ас2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Новокосино,

    г. Реутов, ул. имени Академика В. Н. Челомея, д. 12

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Новопеределкино,

    ул. Шолохова, д. 5, корп. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м. Озерная,

    ул. Озерная, д. 42

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Октябрьское поле,

    ул. Народного Ополчения, д. 48 корп.1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Ольховая,

    пос. Коммунарка, ул. Александры Монаховой, д. 5к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Петровско-Разумовская,

    ул. Линии Октябрьской Железной Дороги, д. 2с2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Преображенская площадь,

    Колодезный пер., д. 3

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Рязанский проспект,

    ул. Академика Скрябина, д. 26к1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Савеловская,

    ул. Сущевский Вал, д. 9, строение 7

    пн.  –  пт.: 10:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Свиблово (платформа Северянин),

    ул. Енисейская, д. 1, стр. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • м.Селигерская,

    Дмитровское шоссе, д. 85

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • м.Семеновская,

    пер. Семеновский, д. 18

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м. Скобелевская,

    ул. Скобелевская, д. 32

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Теплый стан,

    Новоясеневский проспект, д. 2А, стр. 1

    пн.  –  вс.: 10:00 – 21:00

    В корзину
  • м.Тушинская,

    ш. Волоколамское, д. 92к2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Университет,

    Ломоносовский проспект, д. 5

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • м.Щелковская,

    ш. Щелковское, д. 74

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Балашиха, микрорайон ЦОВБ, д. 20

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 9:00 – 18:00

    В корзину
  • г. Балашиха, ул. Советская, д. 15

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Бронницы, ул. Советская, д. 155с1

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Видное, ул. Березовая, д. 6

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Воскресенск, ул. Менделеева, д. 12

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Дмитров, пер. Вокзальный, д. 7

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Долгопрудный, проспект Пацаева, д. 15А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Домодедово, ул. Корнеева, д. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Дубна, проспект Боголюбова, д. 20

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Егорьевск, ш. Касимовское, д. 1А

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Железнодорожный, ул. Октябрьская, д. 33

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Жуковский, ул. Гагарина, д. 24

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Звенигород, ул. Московская, д. 24

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Зеленоград, 12-й микрорайон, корпус 1215

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Истра, ул. 9 Гвардейской Дивизии, д. 9А

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Кашира, ул. Стрелецкая, д. 70/4

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Клин, ул. Гагарина, д. 31/36

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Коломна, пр-т Кирова, д. 20А

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Коломна, ул. Октябрьской революции, д. 368

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Королев, проспект Королева, д.

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Красногорск, ул. Ленина, д. 40

    пн.  –  вс.: 9:00 – 21:00

    В корзину
  • г. Луховицы, ул. Пушкина, д. 125

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • г. Лыткарино, ул. Советская, д. 16

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Люберцы, ул. Инициативная, д. 7с2

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • 27й км МКАД, вл. 9

    пн.  –  вс.: 10:00 – 22:00

    В корзину
  • г. Московский, 1-й микрорайон, д. 32А

    пн.  –  сб.: 10:00 – 20:00

    вс.: 10:00 – 19:00

    В корзину
  • г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Наро-Фоминск, ул. Маршала Жукова, д. 13В

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Ногинск, ул. Рогожская, д. 65

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Одинцово, Можайское шоссе, д. 139А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Одинцово, ул. Союзная, д. 1В, подъезд №6

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Орехово-Зуево, ул. Ленина, д. 76

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Подольск, Революционный пр-т, д. 23

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Подольск, ул. Ленинградская, д. 10А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Пушкино, ул. Писаревская, д. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Раменское, ул. Чугунова, д. 41

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 209

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Сергиев Посад, проспект Красной Армии, д. 93/24

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Серпухов, ул. Ворошилова, д. 241

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Серпухов, ул. Ворошилова, д. 82

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Солнечногорск, ул. Красная, д. 154

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Ступино, улица Горького, д. 26

    пн.  –  вс.: 10:00 – 20:00

    В корзину
  • г. Фрязино, ул. Советская, д. 1В

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Химки, Ленинградская ул., вл. 16 Б

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Химки, Юбилейный проспект, д. 7А

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Химки, мкр. Сходня, проезд Юбилейный, д. 7

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Чехов, Вишневый бульвар, д. 3-1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Шатура, проспект Ильича, д. 59

    пн.  –  пт.: 9:00 – 20:00

    сб.  –  вс.: 10:00 – 18:00

    В корзину
  • г. Щелково, ул. Советская, д. 16, стр. 1

    пн.  –  вс.: 9:00 – 20:00

    В корзину
  • г. Электросталь, ул. Журавлева, д. 2

    пн.  –  вс.: 9:00 – 20:00

    В корзину

Сервис от ВсеИнструменты.

ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 6 месяцев

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты

СЦ "GRIFF" МСК

ул. Северянинский пр-д, вл. 14  +7 (965) 280-37-84
Может понадобиться

Штангенциркуль ШЦ-I-150-0,1 ГОСТ 166-89 GRIFF D162033 - цена, отзывы, характеристики, фото

  • Тип нониусный
  • Погрешность, мкм 100
  • Глубиномер да
  • Разметочный нет
  • Класс точности 2
  • Поверка нет
  • Внесен в госреестр да
  • Измерение в мм
  • Вылет губок для внутренних изм. , мм 40
  • Вылет губок для наружных изм., мм 17,5
  • Упаковка кейс
  • Вес, кг 0,26
  • Габариты, мм 240х90х20
  • Вид ШЦ-I
  • Размер шага, мм 0,1
  • Диапазон, мм 0-150
  • Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,16

Длина, мм: 250
Ширина, мм: 91
Высота, мм: 19

Произведено

  • Россия — родина бренда
  • Китай — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 6 месяцев

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты

СЦ "GRIFF" МСК

ул. Северянинский пр-д, вл. 14  +7 (965) 280-37-84

цены, характеристики, фото на сайте Instrland.ru

Штангенциркуль – это измерительный прибор с механическим принципом действия, предназначенный для проведения внутренних и внешних замеров, для определения расстояния между стенками труб, для обмеров пазов, канавок и пробоин. Устройство оборудовано глубиномером.

Технические характеристики инструмента

ШЦ-1 – это инструмент с двусторонним размещением губок, с линейкой для определения глубины. Используется для проведения внешних и внутренних замеров. Состоит из:

  • цельной штанги, на которую нанесена шкала;
  • подвижной рамки с фиксатором, на которую нанесен нониус;
  • 2 пар губок;
  • глубиномера.

Диапазон измерения варьируется от 0 до 3 см, цена деления составляет 0,05 или 0,1 мм. Верньер может быть нанесен одним из способов:

  • прямо на рамку – моноблочное исполнение;
  • в одной плоскости со шкалой штанги – исполнение с отсутствием параллакса;
  • на пластину, зафиксированную на рамке – обычное исполнение.

Моноблочные и без параллакса изготовлены из нержавеющей, обычные – из углеродистой стали. Твердость измерительных поверхностей:

  • выполненных из инструментальной и конструкционной стали составляет 59 HRC;
  • высоколегированной стали – 51,5 HRC;
  • для штангенциркулей типа I с верхним пределом 1,6 см, выполненных из инструментальной или конструкционной стали – 53 HRC.

В «Инстрленд» можно купить штангенциркуль ШЦ-1 с матовой или хромовой поверхностью, согласно ГОСТу 166-89.

Принцип и порядок работы с прибором

Штангенциркуль – один из наиболее распространенных инструментов для проведения замеров, благодаря простоте использования. Во время работы следует соблюдать такой порядок:

  • верхние губки используют для проведения внутренних замеров, а нижние – для внешних, для разметки – обе пары губок;
  • обмеры осуществляются методом оценки совпадения делений шкалы на штанге с делениями верньера, расположенного на рамке;
  • для измерения расстояния до дна паза или отверстия используют глубиномер;
  • при внешних измерениях губки опускают настолько, насколько это возможно, следите чтобы не было перекосов;
  • при вычислении диаметра отверстия снимается максимальное значение;
  • губки должны быть перпендикулярны к измеряемой поверхности;
  • линейка для измерения глубины устанавливается перпендикулярно ко дну изделия.

«Инстрленд» предлагает штангенциркуль ШЦ-1 оптом по доступной цене. Все изделия проходят поверку согласно регламенту ГОСТ 8.113-85.

Штангенциркуль -устройство, как пользоваться инструментом, фото – Ремонт своими руками на m-stone.ru

Штангенциркули служат для измерения наружных и внутренних диаметров, а также наружных и внутренних длин.

Кроме этого отдельными типами инструмента могут измеряться глубины. Удалённости наружных и внутренних уступов и выполняться разметочные работы.

Штангели различают по типам, моделям, диапазонам измерений и уровнем точности, которые могут быть от 0,1 до 0,01 миллиметра. Диапазон измерений, зависящий от размеров самих штангенциркулей довольно широк, от 0 до 4000 мм.

Сегодня поговорим об устройстве инструмента, о том как пользоваться им новичку, как правильно измерить внутренний, наружный размеры и глубину.

Считывание размеров

Самое простое считывание у штангенциркуля типов ШЦЦ. Величина размера отображается на дисплее.

Показание размера на дисплее ШЦЦ

У штангенциркуля типа ШЦК-1 на размер в целых миллиметрах указывает край рамки, а доли миллиметра с отклонениями в плюс или минус указывает стрелка круговой шкалы.


Считывание показаний на штангеле ШЦК-1

Значение измерений складывается из его целых и долевых составляющих. У нониуса, на целые значения миллиметров, указывает риска на шкале штанги, ближайшая или находящаяся в левой части нониуса или совпадающая с ней.


Считывание размера со штангенциркуля ШЦ

Количество десятых или пятисотых долей миллиметра определяется по одной из рисок на шкале нониуса, который имеет наибольшее совпадение с любой риской на шкале штанги.

Порядковое значение этой наиболее совпадающей риски нониуса, будет количеством десятых или двадцатых долей миллиметра. Сумма целых миллиметров и его долей, будет расстоянием между измерительными поверхностями.

Обратите внимание

При измерении внутренних размеров штангенциркулем типов ШЦ-2 и ШЦ-3. К показаниям отсчетного устройства следует прибавить суммарный размер губок.



Устройство штангенциркуля

Выше уже показаны основные элементы инструмента с названиями, однако давайте разберемся подробнее. В этом видео удачно показаны различные модели и примеры работы с ними, а также разобрано, из чего состоит штангенциркуль.

Механические модели

Они отличаются тем, что все замеры производятся ручным перемещением элементов и визуальным определением показаний по измерительной разметке.

В зависимости от конструкции изделия шкала может иметь различную длину (см. таблицу выше) и, соответственно допустимый диапазон измерения. Эти цифры не совпадают. Так, если длина разметки штанги инструмента составляет 14,5 см (цифровые обозначения могут быть проставлены не полностью, что видно на фото), то замерить с его помощью можно деталь или отверстие с шириной/диаметром/глубиной до 13…13,3 см.

Точность измерений определяется разметкой нониуса – до десятых или сотых долей миллиметра. Эта же цифра указывается на самом приборе в виде вот такой маркировки.

Каждый производитель, особенно зарубежный, может давать свою маркировку, поэтому при покупке изделия лучше уточнять у продавца, где именно эта маркировка проставлена и что она означает.

При работе с изделиями, производимыми в странах, где принята дюймовая система измерений (английская), может быть более удобен штангенциркуль с дюймовой разметкой нониуса в дополнение к миллиметровой.

Обратите внимание: в этом случае дюймовая разметка есть не только на нониусе, но и на штанге, а точность замеров указана отдельно для обеих систем измерения.

Электронные (цифровые) штангенциркули

В этих устройствах перемещение губок по штанге также выполняется вручную, но совмещение шкал и выдача замеров производится автоматически, с помощью отслеживания перемещения нониуса по магнитным меткам.

От частоты расположения меток и точности отслеживания зависит точность замеров.

Вот так может выглядеть «внутренность» цифрового штангенциркуля.

(Нижнее фото представлено в сильном увеличении)

Вот так выглядит вблизи основная часть электронного устройства.

Здесь тоже, как Вы видите, есть переключение с метрической системы измерений на дюймовую.

Стоит отметить, что при работе с такой моделью удобнее смотреть именно на показания на дисплее, отследить должным образом положение бегунка относительно разметки штанги труднее, чем в механическом устройстве.

Разметочные штангенциркули

Их стоит выделить в отдельную группу, поскольку с помощью этого инструмента можно не только замерить необходимый элемент изделия, но и перенести размер на другую деталь. Их особенностью является жесткая фиксация элементов инструментов относительно друг друга после выполнения замера – только в этом случае можно разметить деталь с необходимой точностью.

На этом фото представлена модель ШЦРТИ 200 – 0,1 с иглами. Напомним, что буква «Т» в маркировке означает изготовление губок или, в данном случае, игл, из твердого сплава.

Модель ШЦКТ-I- 150 – 0,02 с круговым нониусом, применяется в основном для замеров, но и для разметки также.

Модель ШЦР 150 – 0,1 с циркульной системой разведения губок.

Цифровой инструмент ШЦЦРТ 300 – 0,01 с циркульным разведением губок и точностью до сотых долей миллиметра.

Измерение наружных диаметров

Размер на штангенциркуле — это расстояние между его измерительными поверхностями. Каким бы точным устройство не было его показания зависят от правильности снятия размера.

Величина измеренного наружного диаметра будет равна расстоянию между поверхностями только при условии их плотного прижима к поверхностям составляющих размер, которые можно назвать контур поверхностями.

Для выполнения условий плотного беззазорного прижима к поверхности цилиндра, штанга инструмента должна быть параллельна линии измеряемого диаметра или перпендикулярна его оси. Неправильное положение штанги приведёт к ошибке в измерении.


Примеры неправильной установки инструмента

Увеличение пятна контакта губок с поверхностью цилиндра облегчает установку инструмента в правильное положение.

Это делается за счёт наклона плоскости штангенциркуля, под углом к оси цилиндра, не нарушая перпендикулярности к ней штанги.


Наклон плоскости штангенциркуля

Приложение штанги к плоскости близлежащего торца, задаст штангенциркулю правильное положение при измерениях диаметров любой величины.


Правильное положение инструмента


Правильное положение при измерении диаметра


Ориентируемся визуально

В случае, когда нет такой возможности, остаётся ориентироваться визуально.

Измерение цилиндрических поверхностей

Величина цилиндрического отверстия будет равна расстоянию между измерительными поверхностями губок, при наибольшем их разведении в сочетании с плотным прижатием к поверхности отверстия.

Боковые измерительные поверхности инструмента должны быть установлены симметрично и перпендикулярно оси отверстия.


Симметрично и перпендикулярно оси отверстия

Измерение внутреннего диаметра штангенциркулем типа ШЦ-2 или ШЦ-3.


Правильное положение инструмента

Чтобы точнее установить инструмент, его достаточно чуть-чуть подвигать в отверстии.

Измерение длины

Правильное измерение длины обеспечивается параллельным положением штанги в двух плоскостях к линии измеряемой длины.


Параллельность к поверхности штанги


Параллельность к поверхности штанги

Не параллельность боковой поверхности штанги или ребра к линии размера вызовет снятие ложного размера.


Ложный размер

Установить правильное положение инструмента поможет увеличенная длина контакта губок с поверхностями, а также приложение штанги к поверхности оси детали.


Надежный контакт инструмента

Измерение внутренних длин

Плоскость и ребро штанги должны быть параллельны линии размера. На фото показано неправильное и правильное положение инструмента при снятии размера.


Неправильное положение


Правильное положение


Правильное положение инструмента ШЦ-2

Правильный прижим инструмента

Теперь, когда с правильным позиционированием инструмента определились, остаётся обеспечить плотный контакт измерительных поверхностей с контр-поверхностями.

Очень важно следить, чтобы контакт не пришёлся на радиус в углах уступов.

Правильно сделанный прижим к поверхности, должен быть плотным исключающим наличие каких-либо зазоров.

Зазор образованный неплотным прижимом, в совокупности с фактическим размером, будет показан отсчетным устройством штангенциркуля, но эти данные будут ложными.

Обычно губки прижимаются к поверхностям детали усилием, приложенным непосредственно к рамке или через подающий ролик.

Такой способ прижима может обеспечить достаточную стабильность и точность при измерениях. С увеличением измеряемых длин, когда усилие прижима должно быть более жестким с целью формирования надежного прижима к измеряемым поверхностям.

Применение такого способа содержит риск получения ложных результатов.

Дело в том, что увеличенное давление на основную рамку может вызвать перекос рамки вместе с подвижными губками.


Перекос рамки

Устранить перекос в рамке поможет увеличение прижима ее к штанге стопорным винтом.

Популярное: Изготовить стусло своими руками, или купить готовое?

Способ жёсткого прижима при замерах

Правильное позиционирование штангенциркуля при осуществлении замера предполагает прижим давлением непосредственно на рёбра губок.


Жесткий прижим губок

Давление на рёбра не может привести к перекосу рамки, а это значит, что жесткий прижим с легким покачиванием, только улучшит точность съема размера.

Важно недопущение перекоса рамки при достижении плотного прижима

. После нахождения положения, стопорный винт зажимается для выведения инструмента из контакта с деталью и последующего считывания размера.

Инструкция по использованию штангенциркуля

Штангенциркуль, инструкция по использованию которого позволяет проводить довольно точные замеры, имеет простую конструкцию. Использовать его тоже достаточно просто. С помощью него можно определить внутренние и наружные габариты деталей. Мастер может узнать, какой глубиной обладают отверстия и всевозможные выступы.


Рекомендуем: Регулировка карбюратора любой бензопилы своими руками

Схема устройства штангенциркуля.

Особенности использования штангенциркуля

Штангенциркуль представляет собой высокоточное средство измерительной техники. Полученные в ходе измерений данные будут иметь точность в пределах 0,1-0,01 мм. Если перед вами встала необходимость определить наружные и внутренние габариты, то следует использовать снизу расположенные широкие, а также вспомогательные заостренные губки. Последние из упомянутых выше применяются и для осуществления разметки поверхности деталей.


Четыре вида измерения штангенциркулем.

Глубину отверстий и габариты выступов можно определить посредством глубиномера, который выступает в роли составляющей части описываемого инструмента. Конструкция штангенциркуля может быть разной, например, нониусной, стрелочной или электронной. Последние два варианта имеют еще второе название — циферблатный и цифровой штангенциркули соответственно. Все они обладают одинаковой конструкцией, а отличие их состоит только в типе отсчетного устройства.

Вышеупомянутые обстоятельства указывают на то, что принципы использования штангенциркуля нониусного, стрелочного или цифрового типов совершенно одинаковы, однако разница есть, и состоит она только в представлении информации прибором. По этой причине целесообразно рассмотреть пример одного из инструментов, например, нониусного.

Подготовка перед измерением


Цифровой штангенциркуль.

Перед использованием штангенциркуля его необходимо очистить от смазки и частичек пыли, уделив внимание поверхностям, которые будут задействованы в измерениях. Далее инструмент требуется проанализировать на точность. Если работа выполняется посредством нониусного прибора, сделать это будет просто — для этого только необходимо совместить главные (широкие) губки штангенциркуля, которые расположены снизу. При этом о обеих шкал должны совпасть. Одновременно с этим 19-ая отметка шкалы должна совпасть с 10-ой — на нониусе. При соблюдении названных условий прибор можно считать исправным и полностью готовым к проведению измерений.

Руководство по использованию регламентирует правила и для анализа стрелочного и цифрового штангенциркулей, при этом тоже предстоит сопрячь между собой губки прибора.

В случае с циферблатом стрелочного инструмента указатель должен оказаться на нулевой отметке.

Тогда как на экране электронного аппарата должно появиться обозначение «0».

Осуществление измерений


Измерительные инструменты.

При проведении работ необходимо соблюдать осторожность, так как измерительные основания губок прибора обладают опасными краями. Для определения внешнего размера элемента следует плотно зажать его между главных, снизу расположенных губок. Инструмент при этом необходимо удерживать в правой руке, четыре пальца должны обхватить штангу, тогда как большой палец следует расположить на рамке. Рамку стоит перемещать большим пальцем, и после достижения нужного шага между губками, которые сопрягаются с измеряемым основанием, она закрепляется посредством зажима.

Перед тем как считать конечный результат, следует удостовериться в том, что губки приняли верное положение, при этом перекосов быть не должно, а при перемещении элемента между ними должно чувствоваться усилие.

Определение внутренних параметров и глубины

Внутренние параметры определяются посредством заостренных полостей, для чего их будет нужно привести в сопряженное состояние и расположить в измеряемый элемент детали. После этого вспомогательные губки можно развести. Перед считыванием данных необходимо проанализировать соблюдение вышеописанных условий.

Для того чтобы определить глубину, будет необходимо расположить в отверстии находящийся на торце прибора глубиномер. После этого можно начать раздвигать главные губки, пока глубиномер не соприкоснется с поверхностью. После того как это произойдет, можно смотреть, каковы показания. Эта же технология позволит еще и проанализировать габариты выступов. Стоит учесть, что не каждый инструмент имеет глубиномер.

Этапы проведения измерений:

подготовка прибора, включая его очистку и анализ точности; выставление значения прибора на нулевую отметку или максимально возможную для проведения измерения; процесс измерения; считывание данных.

Считывание показаний

Наиболее сложно считать информацию с нониусных приборов. Для того чтобы это сделать, прибор необходимо удерживать перед глазами, если несколько сместить штангенциркуль в сторону, то не избежать погрешностей. Не имеет значения, какой параметр анализировался, считывание производится по одному принципу.

Основание шкалы прибора обладает некоторым скосом, который необходим для эффективного совмещения ее с главной шкалой, по взаимному расположению данных градуировок и можно определить параметры элемента. Первоначально следует оценить количество целых миллиметров, которое соответствует значению деления главной шкалы, расположенной слева от нулевой отметки прибора. После следует определить число долей миллиметра. На шкале располагается штрих, который совпадает с отметкой главной шкалы. Если подобных штрихов несколько, то нужно использовать значение, наиболее приближенное к нулю нониуса.

Источник: moiinstrumenty.ru

Для чего нужна дополнительная рамка

Этот приём доступен для штангенциркулей типов ШЦ-2 и ШЦ-3, у которых есть вспомогательные рамки. Винт на основной рамке поджимается настолько, чтобы ход прижимной пружины был выбран, но рамка была заблокирована не полностью, а передвигалась с затруднением.


Измерение с помощью вспомогательной рамки

Губки штангенциркуля устанавливаются в приближенные к размеру положение. Винт на вспомогательной рамке зажимается, и дальнейший подвод губок до уплотненного контакта с измеряемыми поверхностями делается за счёт механизма подачи на вспомогательной рамке.


Измерение штангенциркулем размеров с погрешностью до 5 микрон

Снятие размера можно считать совершенным при достижении легко уплотненного контакта измерительных поверхностей с контр-поверхностями.

Полученный уплотненный контакт проверяется подвижками губок относительно контр-поверхностей, а также входом и выходом из контакта.

Как измерить глубину и удаленность уступа

Замеряя глубину, сторона торца штангенциркуля находящаяся со стороны выреза на глубиномере, прижимается к ближней поверхности образующей длину уступа.


Вырез на глубиномере

Одно из назначений выреза на глубиномере, обходить радиусы, оставленные режущим инструментом на вершинах углов уступов. Штанга инструмента должна быть параллельна линии размера одновременно боковой поверхностью и ребром.


Правильное снятие размера

Размеры снятые глубиномером не отличаются стабильностью, из-за того что в большинстве случаев, правильная установка штанги контролируется только визуально.

Поэтому лучше сделать несколько замеров и за правильный результат принять наименьшую его величину. В какой-то степени правильные установки штангенциркуля будет способствовать прижим глубиномера к поверхности, которая параллельна линии измеряемой глубины.


Поджим глубиномера

Измеряя большие длины, нужно следить, чтобы не было изгибов глубиномера, и помогать в сохранении его прямолинейности.

Чтобы узнать глубину радиальной канавки, штанга и глубиномер устанавливаются параллельно в 2 плоскостях и симметрично линии диаметра цилиндра.

Замеряем глубину радиальной канавки

Для более точных и стабильных измерений глубин, применяется специальный штанговый инструмент штангенглубиномер.

Косвенные измерения

В конфигурации деталей, могут встречаться наружные и внутренние размеры, которые нельзя непосредственно измерить штангенциркулем.


Невозможно сделать замер №1

Невозможно сделать замер №2


Невозможно сделать замер №3

В таких случаях поможет применение других инструментов или косвенных измерений.


Схема косвенных измерений

Косвенными измерениями, искомый размер детали вычисляется из результатов полученных прямыми измерениями размеров связанных с искомым.


Вычисляем размер

Длина между выступами посередине не поддаётся прямому измерению. Замеряем общую длину и длины частей детали прилегающих к нужным нам сторонам, вычитаем их размеры из общей длины детали.

Как измерить расстояние между центрами отверстий?

Измеряем диаметры обоих отверстий, а потом перемычку между отверстиями, прибавив к длине перемычки, величины радиусов обоих отверстий, выясняем межцентровое расстояние.


Замер диаметров

чтобы измерить глубину канавки нам понадобится мостик. В качестве мостика используем подходящую шайбу. Из полученного результата измерений вычтем высоту шайбы и получим глубину канавки.


Измерение диаметра канавки

Применение косвенных замеров поможет, когда измеряемый диаметр превышает рабочий диапазон имеющегося штангенциркуля. Начнем с измерения глубины губок от ребра штанги, назовем ее буквой H.


Снимаем размер губки штангенциркуля

Оперев ребро штанги на поверхность диаметра, сводим губки до касания обеих поверхностей этого диаметра и получаем длину хорды.


Измеряем хорду

А далее используем формулу: D=L²/(4*H)+H Подставляя в неё известные нам числовые значения, находим искомый диаметр.

Эту формулу можно применить для расчётов радиусов секторов. Если вылет штанги будет великоват, его можно уменьшить установкой штанги через мерную прокладку.


Находим радиус сектора

Дальнейший расчет аналогичен предыдущему.

Как работать штангенциркулем

Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.

Важно! Перед любыми манипуляциями с прибором, выставите нулевой уровень. Для этого сведите губки друг с другом и сверьте значения. Между губками не должно быть просвета.

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.


Необходимо зафиксировать положение меток с помощью прижимного винта

Рекомендуем: Как сделать лопату для уборки снега своими руками?

После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.

Как устроен штангенциркуль ШЦ-1

Штанга с миллиметровой шкалой. Едино со штангой сделаны неподвижные губки для измерения наружных размеров, а другая, для измерения внутренних.


Штанга со шкалой

Рамка, которая передвигается по штанге, прижимается к ней установленной внутри пружиной.


Подвижная рамка

Подвижные губки, одна из которых для наружных, а вторая для внутренних измерений неразъемно соединены с рамкой.

Нониусная шкала на рамке может состоять из 10 делений. Для штангенциркуля с точностью до 0,1мм из 20 делений для инструментов с уровнем точности до 0,05мм.

Шкала нониуса находится как на самой рамке, так и на отдельной пластине, которая крепится к рамке винтами. Это позволяет регулировать шкалу нониуса относительно шкалы штанги.


Разная шкала делений

Глубиномер, связанный с рамкой, направляется пазом в штанге, он служит для измерения глубин и удалённости уступов. Стопорный винт на основной рамке предназначен для её фиксации со штангой в любой точки перемещения.


Глубиномер и стопорный винт

Одна пара губок имеет заужение измерительных поверхностей на крайней части своей длины, а вторая пара на всей длине, что создает дополнительные возможности при измерениях.

Популярное: Самодельный пресс из домкрата своими руками просто и доступно

Как пользоваться штангенциркулем

Этот универсальный инструмент способен не только измерить диаметр и линейный размер наружных и внутренних поверхностей, глубину отверстий, но также и разметить заготовки деталей, нанести линии границ для последующей их обработки.

История создания штангенциркуля уходит корнями в средние века. Первые упоминания мы находим о том, что в начале 16 века Педру Нунишем, португальским математиком, был изобретён нониус — прародитель штангенциркуля. Позже, в 1631 году во Франции математик Вернье создал аналогичный инструмент, названный верньером или нониусом. Впоследствии нониусом назвали шкалу на рамке прибора.

Штангенциркуль – это обычный циркуль на немецком языке, приспособление для проведения дуг, окружностей большого диаметра. Сам измерительный инструмент по-немецки – Messschieber (Schieblehre), что в дословном переводе значит — раздвижной измеритель (линейка). Линейка-штанга дала название этому прибору. В советские времена штангенциркуль с глубиномером называли «колумбусом», а более высокого качества, применяемый, например, в авиастроении, оборонной промышленности – «маузером», по названию компаний, осуществлявших их поставки.

В наше время существует несколько видов штангенциркулей с различной точностью измерений. Согласно ГОСТу их изготавливают четыре основных типа:

1) тип I – двусторонние с глубиномером;

2) тип Т-1 – односторонние с глубиномером и измерительными поверхностями из твердого сплава;

3) тип II – двухсторонние;

4) тип III–односторонние.

Шкала отсчёта инструмента бывает в виде линейки-нониуса, круглого циферблата со стрелочкой и цифрового электронного индикатора. Штангенциркули типа ШЦК имеют круговую шкалу со стрелкой, на которой мы видим доли миллиметров. Стрелка, наклоненная вправо, показывает на сколько сотых миллиметра размер больше целого значения. Стрелка влево – на сколько долей миллиметра величина измерений меньше целого числа. Тип ШЦЦ снабжён цифровым индикатором, показывающим на электронном табло точные измерения до двух знаков после запятой. Инструмент также может измерить глубину паза и внутренний диаметр детали. Штангенциркули IIи III типа комплектуются разметочным приспособлением с устройством для тонкой установки рамки с микрометрической подачей. В условном обозначении инструмента указывается его тип, вид шкалы и устройства отсчёта, диапазон измерений и цена одного деления. Например, ШЦК-1-250-0,02 – это штангенциркуль I типа, шкала круговая, диапазон – до 250 миллиметров, цена деления – 0,02 мм.

Подробно рассмотрим устройство прибора на примере ШЦ-1. Он состоит из штанги, рамки, двух пар губок – для внутренних и наружных размеров, шкалы нониуса и шкалы штанги, линейки глубиномера и стопорного винта для фиксации рамки. Штанга похожа на линейку длиной 150 мм с ценой деления 1 мм, на ней нанесены цифры, означающие величину в сантиметрах. Неподвижные губки установлены на штанге. Благодаря форме дополнительных губок, напоминающей лезвия ножа, во время снятия внутренних размеров шкала сразу покажет нам их итоговые цифры. Линейка глубиномера прикреплена к двигающейся рамке. По штанге в пазах может двигаться рамка с подвижными губками. При проведении измерений она фиксируется с помощью стопорного винта. Дополнительная шкала нониуса на рамке имеет 10 делений шириной 1,9 мм. Цена деления по нониусу у ШЦ-2 составляет всего лишь пять сотых или одну десятую миллиметра. Для определения размеров внутренних диаметров нужно приплюсовать к полученным числам ширину ступенчатых губок этого инструмента, обозначенную на нём.

Для того, чтобы штангенциркуль всегда оставался точным измерительным прибором, с ним нужно очень аккуратно обращаться. И до, и после работы его нужно протирать мягкой ветошью, так как остатки пыли или смазки могут повлиять на точность измерений. Для очистки нельзя пользоваться предметами, которые могут нанести механические повреждения. Например, наждачная бумага или канцелярский нож. Хранят инструмент только в сухих местах, защищенных также от попадания солнца и любого нагрева. Во время измерений избегают влаги на поверхностях деталей и руках. Измеряемые изделия должны обладать гладкой поверхностью, чтобы не повредить измерительные кромки. И, конечно же, ни в коем случае не допускается бросать прибор или ронять его на пол.

Перед работой обязательно нужно провести проверку всех частей штангенциркуля. Губки должны быть ровными, цифры на шкалах – хорошо различимые, а глубиномер не выступает из края штанги. Размеры будут точно определены, если первый штрих на штанге-линейке совпадает с таким же на нониусе, а для ШЦ-1 последняя черта на основной линейке должна совпасть с девятнадцатой по счету линией на рамке. Во время измерений не допускаем перекоса составных частей. После совмещения измерительных кромок и поверхностей детали, фиксируем последнюю при помощи стопорного винта. Размеры определяем, держа штангенциркуль на уровне глаз. Рамка не должна болтаться на линейке, перемещаем её очень плавно, не делая резких движений.

Итак, приступаем к измерениям длины, ширины или наружного диаметра предметов. Разводим губки для снятия наружных размеров и точно совмещаем с измеряемой плоскостью до достижения строгой параллельности измерительных кромок поверхности заготовки. После этого фиксируем её винтом. Шкала штанги определит целое число миллиметров, а шкала нониуса – цифры после запятой. Линия, по которой штрихи на двух шкалах идеально совпадут, покажет нам количество десятых долей на вспомогательной шкале. То есть, если на рамке эта черта напротив цифры два, значит, добавляем к целому числу на штанге 20 сотых миллиметра.

Губками для внутренних измерений будем определять внутренний диаметр цилиндрической втулки, например. Заводим их в отверстие перепендикулярно к линии поверхности в точке касания до совмещения с границами отверстия. Размер высчитываем так же, как и при проведении наружных измерений. Измеряя диаметр инструментом ШЦ-2, плюсуем к полученной цифре ширину губок, указанную непосредственно на их поверхности (к примеру, 10). Фиксирующий винт даёт нам возможность застопорить губки по размеру оригинальной детали, и, в дальнейшем, использовать штангенциркуль в качестве стандарта для заготовок.

Глубину детали измерим линейкой-глубиномером. Аккуратно выдвигаем её из штанги до тех пор, пока она не упрётся в дно измеряемой заготовки или в поверхность, на которой она установлена, в случае сквозного отверстия.

Для разметки деталей применяется штангенциркуль типа ШЦ-2. С помощью верхних губок инструмента можно нанести засечки, провести окружности, отметить границы заготовки.

Напоследок, о народных умельцах, которые экономят на покупке инструмента. Затачивая штангенциркуль ШЦ-1 на шлифовальном круге, они получают приспособление для разметки поверхностей, аналогичное ШЦ-2. Заострёнными губками для снятия наружных размеров можно чертить окружности или размечать заготовки. Единственный недостаток: из-за нагрузок этот инструмент прослужит недолго, и его опять нужно будет покупать и обрабатывать.

Устройство ШЦ-2 и ШЦ-3

Штангенциркуль шц-2 отличается от типа ШЦ-1 измерительными губками. ШЦ-2 имеют четыре измерительные поверхности две плоские, для наружных измерений и две цилиндрические, для внутренних.

Рабочие повехности губок ШЦ-2

Размер между плоской и цилиндрической измерительной поверхностью губок имеет точный размер, а его суммарное значение, указывается на одной из них.

В нашем случае этот размер 10 мм и он равен минимальному внутреннему размеру, который можно измерить. Поверхности для внутренних измерений ограничены по длине прямоугольными уступами параллельными штанге. Эти выступы используются для обеспечения правильной позиции при измерении.

Вторая измерительная пара заострена, а их измерительные поверхности заужены по всей длине. Это пара имеет измерительно-разметочные функции, потому что их заострениями могут наноситься мерные разметочные риски.


Разметка с помощью ШЦ-2

Заужение, на измерительных поверхностях разметочных губок, позволяет делать измерения различных поднутрений. Например, в узких неглубоких канавках или перемычек между отверстиями.

Кроме основной рамки у штангенциркуля типа ШЦ-2 предусмотрена ещё вспомогательная рамка со стопорным винтом. Вспомогательная рамка соединена с основной через микрометрический винт и гайку с рифленой поверхностью.

При застопоренной вспомогательной рамке, основная рамка может приближаться или удаляться от вспомогательной.


Вспомогательная рамка

Такой прием используется при некоторых измерениях, когда нужна точная подводка губок к измеряемым поверхностям. Штангенциркули типа ШЦ-3 отличаются от типа ШЦ -2 только отсутствием пары измерительно-разметочных губок.

Штангенциркули такого типа предназначены для измерений в самом большом размерном диапазоне.

Устройство и использование штангенциркуля

У каждого изделия имеется:

  • Штанга, напоминающая линейку со множеством делений. Именно на этот компонент крепятся все остальные детали.
  • Две губки, предназначенных для измерения внутренних поверхностей (например, диаметра отверстия).
  • Две губки, использующихся при измерении наружных поверхностей (к примеру, длины гвоздя).
  • Ползунок — деталь разметочного штангенциркуля, которая отвечает за показания измерений.
  • Глубиномер (присутствует не во всех моделях). Как понятно из названия, он используется для замеров глубины.
  • Винт, который закрепляет положение губок.
  • Кнопка для обнуления (имеется только в электронных изделиях) — предназначена для сброса показаний.

Пожалуй, наиболее важный компонент в любом разметочном штангенциркуле — это губки. Устройство сделано таким образом, что одна из половинок губки остаётся на месте, а другая перемещается на заданное расстояние. При любом замере придётся использовать эти детали, поэтому их производят из твёрдых сплавов, чтобы гарантировать устойчивость к износам.

Губки штангенциркуля разметочного фиксируются закрепляющим винтом. Это относится
к внутренним и внешним губкам. Таким образом, можно узнать расстояние между ними в удобном для себя положении.
Для использования механического штангенциркуля, необходимо знание шкалы нониуса (её можно без труда найти в интернете). Совсем иной подход реализован в электронных устройствах.

Здесь от пользователя не потребуется определённых знаний — все полученные значения указаны на электронном дисплее.

Инструменты типа ШЦК-1 и ШЦЦ-1

Тип штангенциркуля ШЦК-1 также механический со счетным устройством долей миллиметра в виде круговой шкалы на рамке. Точность его выше, чем у нониуса и в зависимости от модели может быть от 0,01 до 0,02 мм.


Штангенциркуль ШЦК-1

К недостаткам этого типа измерительного инструмента, можно отнести их механическую уязвимость и чувствительность к загрязнениям отсчетного механизма.

Штангенциркуль типа ШЦЦ-1 или цифровой, отличается тем, что в его рамке вмонтировано отсчетное устройство с дисплеем, на котором указывается расстояние между измерительными губками.

Разрешение у таких штангенциркулей более высокое, до одной сотой миллиметра, а дисплей обеспечивает удобное считывание размеров.


Считывание размеров штангенциркулем ШЦЦ-1

На счетном устройстве, кнопочное управление настройками. Цифровому штангенциркулю присущи все достоинства и недостатки электронных устройств в частности на их повышенную точность влияет температурное расширение штанги.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Читать также: Самодельная ленточная пила своими руками чертежи

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить тонность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, не закрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Проверка и регулировка штангенциркулей

Штангенциркули, как и любой измерительный инструмент, могут потерять свою точность и за нарушение настройки, механических повреждений и естественного износа.

Прямолинейность инструмента, со стороны боковых поверхностей и ребер, проверяется лекальной линейкой на отсутствие просвета.

Между соединенными губками штангенциркуля не должно быть светового зазора, а крайняя левая риска на нониусной шкале, должна строго совпадать с риской нуля на шкале штанги. Падение штангенциркуля даже с небольшой высоты может повлечь за собой изгиб губки относительно штанги.


Проверка прямолинейности инструмента

Даже самые незначительные изгиб создает недопустимый зазор между губками, приводящий к нарушению измерений. Такие изгибы можно выявить проверкой лекальным угольником класса точности не менее второго.


Контроль исправности губок на просвет

Между угольником, прижатым к штанге и измерительными поверхностями губок не должно быть светового зазора, но как видно на фото, он есть.

Выявленные изгибы можно исправить легкими ударами по ней в нужном направлении медным инструментом. После каждого ударного воздействия, следует проверка угольником на просвет. И так до полного восстановления перпендикулярности губки к штанге.


Зазор между сведенными губками виден на просвет

При выверенных и сведенных измерительных губках должно быть совпадение крайней левой риски нониусной шкалы с нулем на шкале штанги.

Механически закреплённые нониус позволяет откорректировать за счёт регулировки. Проверку цилиндрических губок на предмет износа у штангенциркулей типов ШЦ-2 и ШЦ-3 можно сделать микрометром.

Проверка на просвет губок для внутренних измерений на штангенциркуле ШЦ-1 не приведёт к объективной оценки, в силу того, что эти губки могут заходить друг за друга.

Их можно проверить замером калиброванных отверстий, в качестве которых могут быть использованы отверстия в новых подшипниках.

Глубиномер при сведённых губках должен быть строго на одном уровне с торцем штанги. На точность глубиномер проверяется измерением плоскостности, при котором результат измерения должен быть нулевым.

Какова цена деления штангенциркуля и как считывать показания

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.

Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм

Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.


Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки

Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз. Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений. Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.

Регулировка перемещения рамки

На инструменте различных типов и моделей прижим рамки к штанге осуществляется пружиной. Пружина, установленная в рамке выгибом от штанги, имеет возможность регулировки прижимного усилия за счёт поджатия ее винтом.

Но вместе с этим уменьшается вероятность перекоса рамки при давлении на неё целью режима губок. Установка прижимной пружины в некоторых моделях может быть выгибом вниз. При такой установке, прижим не регулируется винтом и является равномерным по всей длине перемещениях рамки.

Штангенциркуль -устройство, как пользоваться инструментом, фото

Щтангенциркуль – один из самых распространенных измерительных инструментов. Практически ни одна серьезная деталь из металла не изготавливается без использования этого инструмента. Появившись в конце 17 века, и дойдя до наших дней, он не так уж сильно изменился, разве что стал более точным.

Очевидно каждый, начиная с 1 класса школы, знает, что циркуль — это инструмент, при помощи которого легко чертить окружности и проводить измерения путем переноса расстояния между двумя точками на линейку. Такие же циркули, только из высококачественного металла с закаленными рабочими поверхностями (концами ножек) используются в слесарном деле для осуществления тех же операций, только на материалах, которые радикально тверже бумаги.

Эти приборы не имеют шкалы, а расстояния откладываются на линейке. Очевидно, что для нанесения многократной однотипной и одноразмерной разметки ничего другого и не надо. Отложил один размер, зафиксировал взаиморасположение ножек фиксирующим винтом, накернил центры размечаемых окружностей и размечай до полного истирания концов инструмента. Далее можно произвести заточку, перевыставить размер и продолжать работу.

Однако для подобных работ, но с часто меняющимися размерами нужен более технологичный инструмент. И он, конечно же, появился и очевидно имел приблизительно такой вид.

К одной из ножек циркуля приделали штангу и нанесли на нее разметку. Отпала процедура откладывания размера на линейке. К циркулю добавили штангу и к названию – тоже. Циркуль превратился в штангенциркуль. Также он известен под наименованием кронциркуль (крон – венец). И, правда: коронованный циркуль. Судя по своему месту в линейке измерительных инструментов, он – король.

Основные функции обычного штангенциркуля – измерить наружный или внутренний размер детали. Зачастую к этим параметрам добавляется функция измерения глубины.

Известно простонародное название этого инструмента – штангель, образовавшееся путем выбрасывания из слова самой труднопроизносимой части букв (штангеНЦИРКУль). Именно так между собой называют его слесаря и рабочие других профессий, связанных с использованием штангенциркуля. Но если вы услышите, что к этой профессиональной сленговой аббревиатуре кто-то добавляет слово циркуль, в итоге получая штангель циркуль – не просите показать его документ об образовании – это в любом случае липа.

Какие бывают штангенциркули, их устройство и фото

Прежде всего, нужно сказать, что еще с советских времен существует классификация штангенциркулей, насчитывающая 10 основных наименований, не считая специальных инструментов, о которых мы вспомним ниже. Конечно, нет смысла все их перечислять (кто захочет, найдет эту информацию в интернете). Мы рассмотрим только основные варианты исполнения этого инструмента.

На этой фото и фото современного штангеля, размещенных выше, изображен ШЦ-І, инструмент с двусторонними губками, одними – для измерения наружных размеров (5), вторыми – для внутренних (4), имеющий дополнительную штангу глубиномера (6), расположенную в пазу основной штанги.

По штанге (1) с основной шкалой измерений (3) передвигается подвижная рамка (2) со шкалой нониуса (7). Рамка фиксируется прижимным винтом (8).

Из всей номенклатурной линейки штангенциркулей нам еще будет интересен разметочный штангель ШЦР и ШЦТ-І, имеющий твердосплавные напайки концов губок – для разметки деталей из твердых металлов.

Изменения касаются больше частностей исполнения штангенциркулей. Они могут несколько отличаться друг от друга конструктивно (односторонние и двухсторонние губки, наличие или отсутствие рамки микрометрической подачи (8), исполнением из различных материалов т.п.)

И все же для рядового пользователя принципиальными будут отличия инструментов с обозначениями ШЦК – с круговой измерительной шкалой и ШЦЦ – с цифровой электронной шкалой.

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео.

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение. Здесь важно учитывать значение деления, которое указывается на циферблате.

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей. Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности. И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.

Разновидности специальных штангенциркулей — фото

Очень часто на основе этого инструмента выпускают специальные измерительные приборы узкого спектра действия (для замера диаметров внутренних и наружных канавок), как заводского изготовления, так и цехового, а иногда и для выполнения одной единственной операции, но очень многократно (для замера расстояния отверстия заданного диаметра от края детали) т. п.

Есть приборы, производящие одновременно несколько замеров.

И совсем уж специальные, как штангенциркуль для замера геометрических параметров сварных швов соединений разной толщины.

Существуют в природе такие инструменты, как штангенглубиномеры.

А вот более точные измерения проводятся приборами под названием микрометр (до 1/1000), но дома вряд ли он пригодится.

Также следует помнить, что для инструментов, которые используются на производстве, где необходима высокая точность прибора, рекомендуется делать поверку в специальных учреждениях.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Штангенциркуль электронный цифровой: выбор, видео, фото

Практически всем мужчинам хорошо известен штангенциркуль электронный. Его особенности использования и отсутствие других измерительных инструментов подобного типа определило то, что штангенциркуль электронный ШЦЦ или МКЦ 25 0.001 используются практически на каждом машиностроительном заводе, мебельной фабрике и на других производствах. Электронный цифровой штангенциркуль также можно встретить и дома, в гараже, на строительной площадке. За последние годы появилось достаточно много разновидностей рассматриваемого измерительного инструмента, что привело к вопросу: как выбрать электронный штангенциркуль. Далее рассмотрим подробно все особенности этого измерительного инструмента.

Измерение внутреннего диаметра штангенциркулем

Новое поколение известного инструмента

Работа электронного штангенциркуля 150 связана с измерением различных величин. При этом многие современные модели могут выводить показания в миллиметрах и дюймах, что существенно упрощает использование ШЦЦ. Некоторые современные модели имеют встроенную память, в которой штангенциркуль электронный сохраняет измеренные показания. По сути, штангенциркуль с электронным индикатором обладает качествами, которые позволяют использовать его в любой сфере деятельности, где нужно проводить точные замеры с отклонением в несколько десятков или сотен миллиметра. Штангенциркуль электронный глубиномером – модель, которая несколько отличается от стандартного ШЦЦ 200 или МКЦ. Глубиномером также получил широкое применение в различных сферах производства.

Преимуществ, которыми обладаю штангенциркули с цифровым индикатором, довольно много. Основным можно назвать следующий момент:

  1. обычный штангенциркуль на 150 мм имел две планки и линейку с делениями;
  2. для определения размера с высокой точностью нужно было провести довольно сложные вычисления.

ШЦЦ-1 0-150 -0,01мм

Электронный штангенциркуль 150 мм самостоятельно проводит эти вычисления и выводит на экран, что делает устройство более простым в применении.

Как и обычные модели, ШЦЦ или МКЦ 25 0.001 могут иметь достаточно много различных модификаций. При этом отметим, что классификацию проводят о виду механических элементов и работе электронного блока. Примером можно назвать нижеприведенную классификацию ШЦЦ 200:

  1. одностороннее или двухстороннее расположение губок;
  2. вид самих губок: узкие, острые, с необычной формой;
  3. наличие линейки для изменения глубины – признак того, что измерительный прибор штангенглубиномер;
  4. может существенно изменятся вид рамки микрометрической подачи.

Другой важной классификацией можно назвать то, что бывает штангенциркуль электронный 200 мм и штангенциркуль электронный 300 мм – классификация проводится по максимальному измеряемому размеру. Чем больше штангенциркуль с электронным табло, тем он дороже, но и область применения больше. Отметим, что максимальный измеряемый размер ШЦЦ не определяет его точность. Все нормы, по которым должен производится электронный штангенциркуль, указывают в ГОСТ 166-89. В нем указаны нормы, качающиеся обычного измерительного прибора, к примеру, погрешность, но они применимы и к рассматриваемому случаю. ГОСТ 166-89 был создан достаточно давно, но эта система стандартизации применима на всех производствах.

Штангенциркуль электронный 250 мм имеет защиту от воды, пыли, механического воздействия и изготавливается из диэлектрического материала. Отметим, что существует штангенциркули с цифровым индикатором для левшей. Минимальная погрешность и простота в применении определяет то, что использовать рассматриваемый инструмент решают многие при наладке различных производственных линий.

Какой выбрать: обычный или электронный?

Штангенциркуль цифровой устройство имеет достаточно сложное, что определяет существенное повышение его цены. Именно поэтому возникает вопрос: стоит ил приобретать ШЦЦ 200 или можно обойтись обычным вариантом исполнения. ГОСТ 166-89, который является межгосударственным стандартом, определяет возможность использования обоих приборов при проведении работы, так как погрешность при правильном использовании механического измерительного прибора также относительно невелика.

Погрешность электронного штангенциркуля составляет 0,01 миллиметра. Как правило, для изготовления многих деталей этого достаточно. Меньшую погрешность при измерении контактным методом показывает микрометр, но установочная мера, во многих случаях, не превышает 25 миллиметров. По ГОСТ 166 определены многие основные конструктивные элементы прибора, которые определяют его большую применимость при измерении, нежели микрометр

Цифровой штангенциркуль имеет следующие преимущества перед обычным вариантом исполнения:

  1. прост в использовании. Пользоваться электронным ШЦ достаточно просто, так как он устроен следующим образом: есть две губки, который достаточно установить между двумя точками, и на электронном экране отобразиться интересующая информация;
  2. использование не требует проведения вычислений. Инструкция электронному штангенциркулю зачастую прилагается;
  3. работает прибор, ШЦ или микрометр 25 0.001 игольчатый, при различных условиях эксплуатации;
  4. исключается вероятность погрешности вследствие неправильного подсчета. ГОСТ 166 позволяет определить то, что в некоторых случаях неточный полученный размер становится причиной именно неправильного считывания информации с показания прибора;
  5. как правило, штангена имеет дополнительные функции: запись показаний в памяти, ее вывод и так далее. Инструкция по применению, которая должна прилагаться к прибору, описывает все возможности устройства;
  6. некоторые варианты исполнения позволяют измерить микрон.

Устройство инструмента

Штангенциркуль электронный принцип работы имеет достаточно сложный. Поэтому следует изучить рекомендации по хранению. Как устроен электронный штангенциркуль может понять лишь опытный инженер, как работает электронный штангенциркуль может разобраться практически каждый. Штангенциркуль электронный ГОСТ отдельный пока не имеет, так как в продаже есть огромное количество различных моделей.

Если точности рассматриваемого прибора недостаточно, то можно использовать микрометры электронные цифровые. Как правило, микрометр гладкий электронного типа позволяет измерять размеры более 25 миллиметров. Популярной моделью можно назвать МКЦ 25 0.001, который имеет установочную меру более 25 миллиметров. Однако в некоторых случаях 25 миллиметров становится недостаточно, что приводит к необходимости использования более крупного микрометра, нежели модель МКЦ 25 0.001.

Устройство штангенциркуля шц 1


Виды и устройство штангенциркуля

Штангенциркуль является очень популярным измерительным инструментом. Устройство штангенциркуля достаточно несложное, поэтому пользоваться им может практически каждый без особой предварительной подготовки. С его помощью можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них. Несмотря на простую конструкцию, этот инструмент имеет различный класс точности и может давать показания с точностью от 0,1 до 0,01 мм. Свое название он получил, исходя из основной детали конструкции. Благодаря устройству штангенциркуль по праву считается одним из самых универсальных измерительных инструментов.

С помощью штангенциркуля можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них.

Принципиальные конструктивные характеристики штангенциркуля

Штангенинструмент в принципе, и штангенциркуль в данном случае, имеет в качестве основной детали выдвижную штангу с измерительной шкалой. Эта шкала разделена на деления по 1 мм, а ее общая длина у простейшей бытовой модели ШЦ-1 составляет от 15 до 25 см. Существуют и модели больших размеров, но они применяются только на промышленных предприятиях и встречаются намного реже. Именно по этой штанге и определяется максимальная величина, которую может измерить данная конкретная модель штангенциркуля.

Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей.

Особой конструктивной чертой его является наличие такого устройства, как нониус. Это вспомогательная шкала, которая подвижна относительно основной линейки. Она помогает правильно определить количество долей деления на этой линейке. Деления на шкале нониуса, еще известного как «верньер», на определенную долю меньше, чем деления основной линейки. Их может быть 10 для модели, имеющей точность до 0,1 мм, или 20 для моделей с точностью до 0,05 мм. Принцип работы нониуса основан на том, что определить на глаз совпадение делений намного легче, чем относительное расположение одного деления между двумя другими.

При необходимости измерения внешних поверхностей, таких как сечение провода, большие губки просто накладываются с обеих сторон внутренними поверхностями. Провод зажимается между ними, и нулевое деление шкалы подвижной рамки дает показание на основной шкале штанги. Малые же губки имеют форму лезвий ножниц, что помогает измерить диаметр трубы или иного отверстия по шкале без дополнительных вычислений. У них рабочие поверхности внешние, имеющие профиль заостренного лезвия, поэтому ими можно измерить такой показатель, как шаг резьбы.

Составные детали и применение

Устройство штангенциркуля.

Инструмент состоит из неподвижной основы и выдвижной арматуры. Они изготовлены из инструментальной стали. В состав штангенциркуля входят следующие составные части:

  1. Основная штанга, на которую крепится вся подвижная арматура. На ней находится основная шкала.
  2. Подвижная рамка, имеющая винтовой фиксатор и прижимаемая внутренней пружинной пластиной. На ней находится шкала нониуса. Она может быть нанесена непосредственно на нее, а может находиться на пластине, закрепленной винтами. Это позволяет регулировать ее относительно шкалы на штанге.
  3. Губки для измерений наружных поверхностей, или большие губки. Одна из них закреплена на неподвижной штанге, а другая — на подвижной рамке. На концах имеются узкие поверхности, что дает дополнительные возможности для измерения.
  4. Губки для измерения внутренних поверхностей, или малые губки. Расположены по тому же принципу напротив предыдущих по центральной оси.
  5. Линейка для измерения глубин. Закреплена к подвижной рамке.

Линейка для измерения глубины закреплена на подвижной рамке и двигается по пазу, сделанному в плоскости штанги. Она может служить также для измерения внутренних канавок и удаленности уступов. Штанга ставится на торец перпендикулярно измеряемому предмету. Линейка выдвигается до тех пор, пока не упирается в дно. Для измерения конических отверстий торец ее имеет небольшое заострение. После получения результата измерений положение инструмента рекомендуется зафиксировать стопорным винтом, а уже потом снимать показания.

Разновидности конструкции штангенциркулей и их маркировка

Наряду с простейшей механической моделью, устройство которой рассмотрено выше, существуют и другие. Их можно разделить на 4 основных вида, имеющих 8 стандартных размеров. Их конструкции, как и назначение, имеют некоторые отличия. Помимо рассмотренного выше двустороннего штангенциркуля ШЦ — 1 существует односторонний вариант ШЦТ- 1. Он имеет губки только с одной стороны и линейку для измерения глубин. Хотя он имеет механическое устройство, как и ШЦ — 1, материалом для его изготовления служит твердая высоколегированная сталь. Такой инструмент помогает определить наружные линейные размеры и глубину отверстий при абразивном воздействии на измеряемый предмет.

Инструмент под названием ШЦ — 2 оснащен двусторонней конструкцией, но губки для измерений внутренних и наружных поверхностей совмещены, и имеют соответственно плоские поверхности внутри и цилиндрические снаружи. Напротив них находятся губки такой же величины для измерения наружных размеров, имеющие заточенные кромки. Это позволяет производить не только измерение, но и разметку на поверхности измеряемой детали. Кроме того, эта модель имеет вспомогательную рамку микрометрической подачи, позволяющую снимать показания с большой точностью.

Штангенциркуль ШЦ — 3 отличается от предыдущей модели только односторонней конструкцией. Его пара губок предназначена для измерения как внутренних, так и наружных размеров. Эта модель предназначена для измерения самых больших размеров, поэтому сама тоже достаточно велика. А чем больше размеры измерительного прибора, тем больше получаемая при измерении погрешность. Поэтому, помимо вышеописанных конструкций, штангенциркули делятся по индикаторам, с помощью которых снимаются показания.

Согласно этому принципу они одразделяются на нониусные, на которых показания вычисляются самостоятельно, исходя из перемещения рамки, на циферблатные и цифровые. В циферблатных, имеющих маркировку ШЦК, используется тот же механический принцип. На рамке расположена цифровая шкала, связанная со штангой зубчатой передачей. Целые миллиметры считываются по положению края рамки, а их доли уже по циферблату. Такой штангенциркуль имеет более высокий класс точности, чем нониусный, и может составлять до 0,01 мм. Однако он очень уязвим для механических повреждений и загрязнения зубчатой рейки от измеряемых деталей.

С использованием штангенциркуля неразрывно связаны токарное производство, установка различных трубопроводных систем, винтовых соединений и прочих конструкций, требующих повышенной точности.

В то же время, благодаря конструкции, пользоваться им может практически каждый. Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей. В рамку вмонтировано считывающее устройство, показывающее расстояние между измерительными губками. На дисплее имеются кнопки, позволяющие им управлять. Точность такого прибора составляет 0,01 мм и позволяет делать измерения самых мелких деталей, в частности контролировать резьбу. Однако все недостатки электронных приборов присущи и этому инструменту. Изменения параметров штанги под воздействием температурных перепадов немедленно влияют на показания дисплея.

Похожие статьи

Оцените статью:

1 голосов, в среднем: 5,00 из 5 Загрузка...

Штангенциркули. Виды и устройство. Измерения и применение

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

Устройство штангенциркуля

1 — Губки для внутренних измерений 2 — Губки для наружных измерений 3 — Зажимной винт 4 — Подвижная рамка 5 — Нониус 6 — Штанга 7 — Шкала штанги

8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:
  • Для измерения внутренних размеров.
  • Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт 2 — Батарейка 3 — Ролик изменения длинны 4 — Обнуление 5 — Вкл/Выкл

6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности
Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ-I

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ-I

Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК-I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ-II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ-III и ШЦЦ-III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

  • ШЦЦТ

    – применяется для замеров труб, его называют трубным штангенциркулем.
  • ШЦЦВ

    — для измерения внутренних размеров, имеет цифровой дисплей.
  • ШЦЦН

    – аналогичная предыдущему прибору, служит для измерения наружных размеров.
  • ШЦЦУ

    — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
  • ШЦЦД

    – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
  • ШЦЦП

    — штангенциркули применяются для измерения глубины протектора шин автомобилей.
  • ШЦЦМ

    – штангенциркули, предназначенны специально для замеров межцентровых расстояний.
Правила пользования штангенциркулем
  • Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
  • Инструмент взять в правую руку, а измеряемую деталь в левую руку.
  • Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
  • Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
  • Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
  • Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
  • Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
  • Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.
Штангенциркуль расположить прямо перед глазами.


1 — Шкала штанги 2 — 21 деление

3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения. • Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать. • Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой. • Далее необходимо определить номер деления по порядку, для нашего случая получается 21. • Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.

• Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

  • По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

Похожие темы:

Штангенциркуль. Виды и устройство. Работа и применение. Выбрать

Штангенциркуль представляет измерительный прибор, который создан для выяснения размеров изделий с высокой точностью. При помощи него можно выполнять измерения размеров деталей снаружи и внутри, в том числе глубины отверстий если присутствует выдвижная штанга. Такие инструменты востребованы не только в производстве, лабораториях, но и в быту. Они обеспечивают легкое и быстрое измерение с высокой точностью.

Виды

Все виды этих измерительных приборов в зависимости от типа шкалы можно поделить на изделия электронного и механического действия:

  • Нониусные – отсчет показаний осуществляется по нониусу.
  • Циферблатный – показания снимаются со шкалы циферблата.
  • Цифровой – инструмент с дисплеем на жидких кристаллах, который позволяет увидеть наиболее точные показания замеров.
В соответствии с ГОСТ основными видами этих приборов являются:
  • ШЦ-I – устройство, которое который имеет 2-стороннее размещение губок и глубиномер, он создан для измерения величин снаружи и внутри изделий.
  • ШЦК — устройство, оснащенное круговой шкалой для получения точного размера. Является более простым в использовании, чем инструмент с отсчетом по нониусу.
  • ШЦТ-I — устройство, имеющее губки с одной стороны для проведения измерений наружных линейных размеров. Выделяется высокой стойкостью к износу.
  • ШЦ-II — прибор, который имеет 2 губки для замера внутри и снаружи и разметки, в том числе рамку для микрометрической подачи.
  • ШЦ-III – устройство с губками с одной стороны, они используются для оценки размеров внутри и снаружи.
  • ШЦЦ — электронный инструмент с цифровой индикацией.
Штангенциркули специального назначения

Имеется ряд специализированных моделей, которые применяются для выполнения специальных видов работ. Их практически нельзя приобрести в обычном магазине, ведь они созданы для особых видов деятельности.

  • ШЦЦТ — используется для замеров труб, поэтому его часто называют трубным инструментом.
  • ШЦЦВ — выделяется цифровым дисплеем, задействуется для размеров изнутри.
  • ШЦЦН — вид, схожий с предыдущим прибором, используется для определения размеров снаружи.
  • ШЦЦУ — выделяется цифровым дисплеем универсального порядка, имеет ряд насадок для выполнения измерений в трудных местах: размеров внутри и снаружи, стенок труб, расстояний между центрами шестерен и так далее.
  • ШЦЦД — устройство для оценки толщины изделий, имеющих разные выступы.

  • ШЦЦП — устройство для оценки глубины протекторного рисунка шин.
  • ШЦЦМ – инструмент, используемый для выяснения межцентровых расстояний.
Устройство штангенциркуля

Штангенциркуль — это простое устройство. Основным его элементом выступает штанга с губками и шкалой для определения замеров внутри изделия и снаружи, к ней монтируются остальные элементы.

На штанге размещаются следующие элементы:

Некоторые модели имеют подвижную шкалу с дюймовой мерительной системой.

На штанге размечена главная мерная шкала. Рамку со шкалой можно перемещать по штанге. Шкала на штанге, которая называется нониусом, выделяется более точной разметкой. При помощи нее обеспечивается более высокая точность измерений.

Губки могут быть двух видов:
  1. Для измерений снаружи;
  2. Для измерений изнутри.

Глубиномер позволяет производить измерения глубины в отверстиях, в том числе иных размеров. Цифровые инструменты устроены аналогичным образом. Однако здесь применяется цифровое устройство, оно позволяет увеличить точность измерений, в том числе удобно в эксплуатации.

Цифровое устройство имеет некоторые дополнения:
  • Аккумулятор.
  • Винт для зажима.
  • Кнопка для включения и выключения.
  • Механизм для передвижения.
  • Смена уровня на мм и дюймы.
Принцип действия

Наиболее распространенный инструмент ШЦ-1. Для определения параметров параллельности и оценки размеров снаружи используют мерительные губки. Для проведения разметки и проведения замеров изнутри — заостренные губки вспомогательного характера. С помощью глубиномера находят размер глубины выступающих элементов и отверстий.

Основа прибора стоит из линейки с делениями, а также шкала-нониус вспомогательного действия, она двигается по главной штанге. При помощи нее отсчитываются доли деления основной шкалы. Действие нониуса базируется на разности делений нониусной шкалы и главной шкалы. Разница соответствует делению нониуса, при этом число делений определяется ценой деления. При интервале деления шкалы в 1 мм и интервале делений нониуса в 0,9 мм, то деление нониуса составляет 0,1 мм.

В результате если совместить нулевое деление нониуса с делением основной шкалы, то первое деление нониуса будет отставать от первого деления на величину разности интервалов шкал, то есть на 0,1 мм — первое деление и на 0,2 мм — второе деление и так далее. К примеру, если нулевой штрих нониуса имеется совпадение с штрихом на линейке, то данное деление показывает на размер в целых миллиметрах. При несовпадении нулевого штриха нониуса со штрихом основной шкалы, то на линейке ближайшее слева деление демонстрирует целое число миллиметров, при этом по нониусу отсчитывают десятые доли. Величина отсчета по нониусу у разных моделей может отличаться. У ШЦ-1 — это 0,1 мм, у ШЦ-II — это составляет 0,1 или 0,05 мм.

Особенности выполнения измерений

Штангенциркуль перед применением проверяют на соответствие рабочим параметрам и производят его настройку. На рабочих поверхностях не допускаются царапины, коррозионные отложения и сколы, не должно быть перекошенных губок.

Измерение проводят следующим образом:
  • Губки инструмента плотно с небольшим усилием, без перекосов и зазоров прижимают к детали.
  • Оценивая диаметр круга, нужно следить, чтобы плоскость рамки располагалась перпендикулярно оси;
  • При оценке размеров отверстий губки устанавливают в противоположных точках. Плоскость рамки следует расположить через ось отверстия.
  • Для определения глубины штангу выставляют перпендикулярно поверхности изделия. При помощи подвижной рамки, линейка глубиномера должна упереться в дно.
  • Полученный размер фиксируется винтом, после чего определяются показания.
Применение

Штангенциркуль используется во многих отраслях промышленности. Это машиностроительные заводы, мебельные фабрики, лаборатории, мастерские, автомобильная промышленность и многие другие производства. Также этот инструмент можно встретить на строительной площадке, в гараже и дома. То есть его используют там, где требуется высокая точность измерений вплоть до десятой и сотой доли миллиметра.

На современном промышленном производстве каждый уважающий себя инженер, техник, рабочий обязательно пользуется этим инструментом, а работа фрезеровщиков и токарей без указанного устройства просто невозможна.

Как выбрать штангенциркуль
При выборе инструмента следует учитывать:
  • Точность требуемых измерений.
  • Виды измерений.
  • Условиях, в которых оно будет использоваться.

Самым простым в использовании является штангенциркуль ШЦ-I. Это удобный, надежный и точный механический прибор, который всегда готов к работе. У него доступная цена, при помощи него можно мерить величины до 300 мм и выше. Если первостепенное значение имеет удобство работы с инструментом, то прекрасным выбором станет покупка электронного или циферблатного измерителя типа I.

Штангенциркуль типа II и III являются более специализированными инструментами, которые в быту практически не применяются. Однако они незаменимы в других областях.

  • Для разметочных и измерительных действий без привлечения другого инструмента подойдут модели типа II. Для работы лишь с цилиндрическими или плоскими деталями лучше использовать инструмент типа III.
  • При работе с поверхностями из абразивов или достаточно твердыми материалами рекомендуется выбирать модели типа Т-1.
  • Для бытового использования хватит инструмента с отсчетом 0,1 мм, профессионалам лучше присмотреться к моделям со значением отсчета 0,02, 0,05 или даже 0,01 мм. Следует учитывать, что циферблатные с отсчетом 0,02 и 0,05 мм имеют несколько большую точность, чем электронные устройства с отсчетом 0,01 мм.
  • Необходимо присмотреться и к диапазону измерений. Для большинства ситуаций хватит диапазона измерения 300 мм. Однако для работы с небольшими изделиями желательно иметь инструмент с диапазоном до 125 или 150 мм.
  • Следует учитывать не только свойства устройств, но и их марку, соответствие стандартам и качество изделия. Наилучшую надежность и точность измерений обеспечивают инструменты, выполненные в соответствии со стандартом и имеющие маркировку. «Безымянные» модели имеют на порядок меньшую цену, однако добиться высокой точности от них будет затруднительно. Такая экономия в будущем может вызвать новые затраты.
Рекомендации по хранению

Работая с инструментом, рекомендуется использовать салфетку для протирки, которая смочена в водно-щелочном растворе. Затем его нужно насухо вытирать. Штангенциркуль следует содержать в специальном чехле. Удары либо падение с высоты не допускаются, следует избегать царапин на главных мерительных поверхностях, что может повлечь уменьшение точности устройства.

Похожие темы:

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

  1. Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
  2. Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

  1. Штанга.
  2. Рамка.
  3. Губки для наружных измерений.
  4. Губки для внутренних измерений.
  5. Линейка глубиномера.
  6. Стопорный винт для фиксации рамки.
  7. Шкала нониуса. Служит для отсчета долей миллиметров.
  8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Измерение

  • Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
  • Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
  • При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
  • Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
  • Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

Толщина страницы

Что кажется невозможным
становится легко, раз
ты знаешь фокус.

Измерьте многие,
затем разделите на
номер.

Используйте циферблат
штангенциркуль для проверки
Ваш ответ.

Как измерить толщину одиночного


Страница только с двенадцатидюймовой линейкой

Некоторые вещи кажутся невозможными, пока нам не покажут, как это сделать. Если бы вас попросили Измерьте толщину одной страницы в учебнике, используя только обычные двенадцать дюймов правитель, вы можете возразить, что это невозможно. Деления на линейке просто слишком большой, чтобы измерить толщину даже одного листа бумаги.Однако это можно сделать, причем довольно точно.

Вот стратегия, которую мы можем использовать для измерения одного листа бумаги с общим линейка. Предположим, что все страницы в нашем учебнике имеют одинаковую толщину. Хотя мы не можем измерить одну страницу, мы можем измерить их сразу несколько. с линейкой. Предположим, мы измеряем стопку страниц ровно в один дюйм. толстый. Если бы мы посчитали количество страниц в этой стопке, а затем разделили толщину стопки по количеству страниц в стопке, которые мы сможем рассчитать толщину одного листа.

Чтобы найти количество страниц в однодюймовой стопке, мы могли их пересчитать, но там
это более простой способ. Предположим, мы начинаем наш стек на первой странице и обнаруживаем, что последние
страница в нашей стопке толщиной в один дюйм - это страница 538. Можно предположить, что
что в нашей стопке 538 листов, но мы ошиблись бы, если бы это сделали. «Почему?»,
потому что на каждом листе два числа, одно на лицевой стороне, а другое на
спина. Итак, если мы начнем с 1 и закончим страницей под номером 538, получится половина
столько листов в стопке, сколько номеров страниц, или 538/2, что равно 269.

В этом примере в стопке толщиной в один дюйм 269 листов. Чтобы найти
Толщиной одной страницы мы делим один дюйм на 269 частей. Результат -
толщина одной страницы. В нашем примере после деления 1 на 269 получаем
на 0,0037 дюйма! Мы сделали это! Мы измерили толщину отдельной страницы в книге
. с обычной линейкой.


«Не так быстро!», - скажете вы. Есть ли точный способ измерить одну страницу?
Если да, то насколько близко мы подошли? Есть, и мы хорошо согласились.Инструмент
называется штангенциркулем, и, как видите, мы подошли очень близко. Штангенциркуль
показывает 0,0035 дюйма. Наши измерения с помощью линейки дали значение 0,0037 дюйма.
Разница всего 2 десятитысячных дюйма.

Фотография места преступления: приложения

Почему и когда используется фотография места преступления?

Фотография должна использоваться как часть документации для всех мест физического преступления, включая дорожно-транспортные происшествия, кражи со взломом, убийства или любое количество преступлений против людей или собственности.Однако фотографии могут вводить в заблуждение и сбивать с толку зрителя. Поэтому фотографы на месте преступления должны гарантировать, что их работа является этичной и честной, сохраняя при этом как можно больше точной информации и деталей. Документирование всех элементов места преступления является важным шагом на пути к выяснению того, что произошло, как это произошло и кто это сделал.
