Стационарный лобзик своими руками

У каждого уважающего себя строителя среди множества инструментов обязательно есть лобзик. Данный инструмент удобен для работ по пластику, металлу или дереву. Существует два вид лобзиков: ручные и стационарные.

Стационарные лобзики являются профессиональными инструментами. Различают их по времени работы и мощности.

Для правильного выбора стоит обратить внимание на такие параметры как мощность, регулировку режущего инструмента и на марку режущего инструмента. Мощность в свою очередь отвечает за качество реза и выполнение трудных работ, если перед вами стоит такая задача, то стоит выбирать лобзик с двигателем мощнее. Существуют модели, в которых регулировать частоту вращения можно до начала и во время работы.

Плюсы стационарных лобзиков

С помощью пилки, установленной на стационарных лобзиках, можно совершать поперечный, продольный, косой или же косой рез.

Из-за надежного крепления заготовок, независимо от размера, стационарный лобзик обеспечивает точный рез, Стационарные лобзики безопаснее и комфортнее в использовании, относительно ручных. С помощью стационарного лобзика можно вырезать фигурные элементы из разнообразных материалов.

Существует огромное количество и отечественных, и зарубежных производителей. Хотя его можно собрать даже своими руками, для это потребуется закрепленный ручной лобзик и фанера.

Для изготовления стационарных лобзиков существует 2 способа:

Первый и самый простой способ заключается в установке ручного лобзика к фанере с отверстием под пилку, так же в фанере нужно проделать отверстия под винты, с помощью которых будут закрепляться заготовки. Минусом получаемого таким способом стационарного лобзика является то, что с помощью него нельзя выполнять извилистые реза, конечно можно это исправить, установив несколько дополнительных элементов к конструкции. Для этого нужно установить натягивающую пружину и специальное коромысло.

Второй и более сложный способ заключается в том, что пилка устанавливается в два коромысла. Конструкция устанавливается на стол, в котором прорезаются отверстия под пилку и отверстия для крепежа заготовок. Для снижения вибрации под столешницу подкладывают кожу.

На изготовление стационарного лобзика в среднем уходит 1.5-2 часа, но за это время вы получаете безопасный и удобный инструмент, который совершенно не уступает заводским моделям.

Как изготовить настольный лобзик своими руками? Лобзиковый станок – как выбрать и сделать своими руками? Лобзик своими руками чертежи

Лобзик является удобным и полезным инструментом в хозяйстве. Электрический лобзик намного ускоряет работу и расширяет возможности применения такого инструмента. Но настоящего качества можно добиться, только установив стационарное устройство — стол для лобзика.

Превратив ручной инструмент в небольшой станок, можно создавать оригинальные творения из самых разных материалов. Такой стол позволяет изготовить самые сложные узоры и орнаменты. Приспособление, несомненно, придется по вкусу любителям качественного ручного труда.

Особенности электрического лобзика

Электролобзик является разновидностью пилы с возвратно-поступательным перемещением режущего элемента (полотна), в котором вращательное движение электродвигателя преобразуется в поступательное перемещением пилы в виде колебательных движений с частотой до 50 циклов в секунду. Такой лобзик обеспечивает изготовление пропилов внутри плоского листа в любом направлении, в т.ч. с поворотом по дуге с диаметром не менее 3 см. С его помощью можно распилить многие материалы: ДСП, дерево (толщиной до 70 мм), металлический лист (сталь — до 3 мм, медь, алюминий — до 20 мм), кафель, пластик, натуральный и искусственный камень.

Распиливание материала производится при движении пилочки вверх. Кроме того, пилочке обеспечивается поперечное колебание за счет наличия маятникового механизма. Это повышает качество прямых линий при пропиливании. В инструменте предусмотрена регулировка скорости движения пилочки, что важно при распиле разных материалов.

Так, при выпиливании в дереве можно устанавливать максимально высокую скорость; при работе с пластиком или алюминием следует использовать средний диапазон скоростей; для стали и кафеля скорость необходимо снизить до минимума. Специальный механизм позволяет обеспечить разрезание при введении пилки под углом.

Пилка закрепляется в лобзике своим хвостовиком, в котором сделана прорезь (лучший вариант — форма креста).

Хвостовик закрепляется в колодке с помощью двух винтов. Конструкция прижимных колодок (патронов) у разных электролобзиков может быть различной. Сами пилки имеют разную форму зубьев для разных материалов.

Вернуться к оглавлению

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила.

Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Вернуться к оглавлению

Простейшая конструкция

Простейший стол своими руками можно сделать очень быстро. В качестве рабочей поверхности применяется фанерный лист толщиной не менее 10 мм и размером, зависящим от размеров обрабатываемой заготовки. Для небольших заготовок достаточно взять лист размером 50х50 см. В центральной части, отступив примерно 20-25 см от края листа, просверливается отверстие диаметром 20-30 мм для пилки лобзика. Снизу листа, используя отверстие как центр, размечается крепление подошвы электролобзика. Если на подошве лобзика не предусмотрено отверстий, то их необходимо просверлить на сверлильном станке в количестве 4 штук и нарезать резьбу М8-М10. По отметкам просверливаются четыре отверстия в листе фанеры.

На углах листа крепятся ножки из стальных полос толщиной 3-4 мм и шириной 30-40 мм. Высота ножек определяется размером корпуса лобзика (до подошвы) с добавлением 2-3 см. Планки ножек внизу нужно отогнуть под прямым углом наружу и просверлить в них 1-2 отверстия диаметром 6-8 мм для крепления. Электрический лобзик крепится снизу листа фанеры так, чтобы пилка вышла наружу через отверстие. Изготовлен простейший стол своими руками, который можно закрепить на любую поверхность (верстак, стол и т.

д.) и работать.

Еще проще конструкция не предусматривает ножек, а крепится с краю верстака на струбцины (по две с каждой стороны для прочности). Лобзик должен оказаться за пределами верстака. Такой стол своими руками легко справится с деревянными заготовками толщиной до 3 см.

Вернуться к оглавлению

Небольшое усложнение конструкции

Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.

Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.

Вернуться к оглавлению

Стол на основе брусьев

Более сложная конструкция предусматривает изготовление стола из деревянных брусьев. В этом случае стол собирается из бруса (ножки из бруса 80х80 мм, перемычки из бруса 40х80 мм) со стыком по системе шип-паз.

Для упрочнения конструкции надо использовать столярный клей, шканты и шурупы. Расстояние между ножками 60-70 см. Ножки укрепляются цангами. В местах стыка брусьев и цанг сверлятся отверстия и закрепляются шканты. Высота стола устанавливается изготовителем исходя из удобства обслуживания станка.

Столешница изготавливается из ламинированной фанеры толщиной 18-20 мм размером 90х90 см. Для удобства смены пилки столешница выполняется в подъемном варианте. Для этого на одной из цанг стола она крепится с помощью петель. Пилку удобнее снимать, если будет пропил от отверстия до края столешницы. Такой пропил рекомендуется сделать.

Систему крепления лобзика следует усложнить, чтобы обеспечить его съем. Подошва лобзика прижимается к столешнице двумя деревянными планками, на которых сделан профиль путем выборки четверти бруса. В этот профиль, как на полозья, входит подошва лобзика. Для ее крепления в планке сверлятся отверстия и устанавливаются прижимные винты с барашком.

Вот общая схема работы лобзикового станка.

Был у меня самодельный станочек, я о нем мельком писал уже. Так как я мебельщик, сделал я его из остатков ЛМДФ. Дешево и сердито:). О внешнем виде я абсолютно не заботился, лишь бы работал. А поработал он хорошо! На нем я понял все нюансы выпиливания из массива твердых пород дерева, таких как орех, дуб, ясень. Все бы хорошо, но у привода, а им служил строительный лобзик Krees 350Вт. 15 лет проработал! У привода “накрылся” регулятор оборотов, включается сразу на максимум и тут же рвет пилку. Родного фирменного регулятора не нашел. Какие только регуляторы я не перепробовал, и диммеры для люстр и регуляторы от шв. машинок, пылесосов. Нужного результата, а именно широкого диапазона регулировки, я добиться не смог.

На фото виден принцип работы лобзика. строительный лобзик передает колебательные движения на коромысло, на котором в свою очередь закрепляется пилка.

В итоге я сдался. Мавр сделал свое дело, мавр должен уйти. Решил покупать новый лобзик-привод. Все китайские варианты лобзиков не подходят, регулировка на них – одно название. В фирменном магазине Makita нашел то что искал. Лобзик на 450 Вт. Широкий диапазон регулировки, и не орет как китайские лобзики! Тихо работает!

Вот и мой новый привод, Makita 4327.

Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит.

Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.

1. Увеличить просвет от пилки до рамы,(на старом он был 27см.) для этого надо удлиненое коромысло.

2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)

3. Внешний вид! Шоб не стыдно было фотографировать. 🙂

И вот! станок готов!

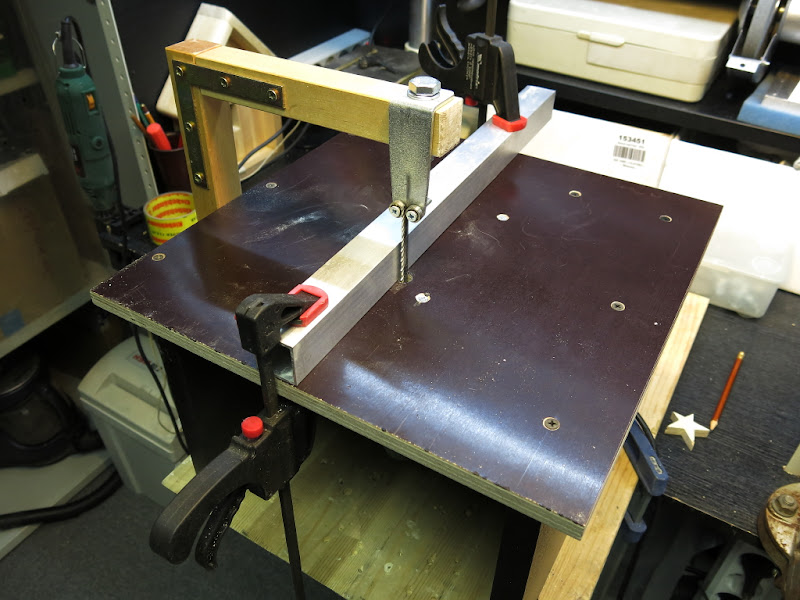

Вот он мой новый станочек!

Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!

Пробное выпиливание. Результат отличный! Регулятор Макиты прекрасно справляется. Работает станочек по шуму как бытовая швейная машинка.

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

Лобзик в заводском исполнении – это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью – улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

С нижним суппортом.
Двухсуппортные.
На подвеске.
С градусной шкалой и упором.
Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины – нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая – за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство – это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма – продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно – в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке – так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке – он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить – кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации – возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант – надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

Деревянный брусок – 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
Металлические пластины – длинная и прямоугольная (как на фото)
Пилка для электролобзика с U-образным хвостовиком
Электродвигатель RS-540 12V (можно любой похожий)
Кнопка замыкания электрической цепи
Форсунка газовой плиты
Велосипедная спица
Пластиковый круг с диаметром 260 мм
Фанера – 120x50x5
Набор саморезов, болтов и гаек

По инструментам:

Ножовка по металлу
Треугольный напильник
Плоскогубцы (2 шт)
Шуруповерт или дрель с набором сверл
Ножницы по металлу
Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

Фанера 200x200x5 мм
Деревянный брусок – 120x50x50
Шпатель или лист металла, толщиной 1 мм
Металлическая клемма для соединения проводов
Металлический стержень (спица)
Полотно для ножовки
Электромотор (DC) на 12 вольт
Отрезок тонкого, гибкого пластика
Крепежный металлический уголок
Отрезок ПВХ-трубы в качестве ручки
Кнопка замыкания контактов
Блок питания на 12 вольт со штекером DC
Разъем питания DC
Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

Надфиль (напильник)
Ножницы по металлу
Пассатижи
Дрель или шуруповерт с набором сверл
Корончатое сверло по дереву с диаметром 44 мм
Паяльник
Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

Стационарный электролобзик своими руками – Яхт клуб Ост-Вест

Устройство и характеристики стандартного станка

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Пилки.
Кривошипно-шатунного узла.
Привода.
Устройства для натяжения пилки.
Рабочего стола или станины.
Дополнительно могут присутствовать вспомогательные механизмы.

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Размера стола колеблется в пределах от 30 до 40 см. Это оптимальный размер.
Привод имеет мощность около 150 Вт. Это достижимая величина для самодельного устройства.
Вращательное движение в возвратно-поступательное преобразует кривошипно-шатунный механизм. Дальше усилие передаётся на пилу.
Пилка имеет частоту колебания от 800 до 1 тыс. в минуту. По вертикали амплитуда движения обычно не превышает 5 см. В некоторых моделях присутствует регулировка скорости движения, что позволяет подстроиться под свойства материала.
Ручной ленточный лобзик позволяет работать с пластиком и древесиной не более 10 см в толщину. Длина деталей не должна превышать 35 см.
Существует много видов пил, которые меняют в зависимости от обрабатываемого материала. Ширина пилки колеблется от 2 до 10 мм.
Равномерную работу пилке обеспечивает её механизм натяжения. Он состоит из винтовых или рессорных пружин.

Классификация устройств

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

С нижним суппортом.
Двухсуппортные.
На подвеске.
С градусной шкалой и упором.
Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Самодельный лобзик из ручного инструмента

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Процесс модернизации

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Швейная машинка в качестве лобзика

Порядок действий:

Снимают устройство плетения ниток. Размещается оно обычно внизу машинки и закреплено двумя болтами.
Демонтируют шплинт и вал привода, который ведёт к механизму плетения ниток.
Откручивают верхнюю панель, которая служит защитой механизмов. Прорезь для иголки расширяют до параметров пилки. Важно, чтобы она свободно проходила через отверстие и ещё оставался задел в 2−3 корпуса.
Пилку модернизируют. Для установки в иглодержатель длинна пилки не должна превышать допустимую длинну иголки, предназначенной для установки в машинку. Для этого верхние зубцы стачивают, а нижнюю часть затачивают наподобие острия.

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
– Рабочий ручной электролобзик;
– Фанера;
– Саморезы и болты с гайками;
– Направляющие мебельных ящиков;
– Два подшипника;
– Стягивающая пружина;
– Баллончик с краской;
– Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы .
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Шаг 5. Сборка.
В опоры вставляются подшипники ,и они прикручиваются на свое место.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

Итог.
Вот станок и готов! Как утверждает автор, он неплохо показал себя в работе.

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

подвижная рама с пилой;
неподвижное основание;
электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент — пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен — компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала — резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам — рычагам.

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия — одно для крепления кривошипа к инструменту, второе — для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части — кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим — в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

более высокая скорость работы;
возможность работать двумя руками, благодаря чему возрастает точность;
безопасность — при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Работа с настольным электролобзиком

Электролобзик, как и ручной инструмент, позволяет работать с деревом, фанерой, тонким пластиком или оргстеклом. Самоделки, выполненные при помощи данного устройства, отличаются высокой точностью и сложными формами. Электролобзиком выпиливают отверстия для розеток в деревянных панелях, производят фигурную резку материалов.

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное — знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Соблюдая последовательность сборки инструмента, можно не только получить неоценимый опыт, но и расширить свой арсенал домашнего мастера уникальным приспособлением, разработанным с учетом личных потребностей.

чертежи, как сделать настольный, ручной в домашних условиях

Самодельный лобзик позволяет делать резы сложной формы.

Как устроен настольный лобзик?

Кинематическая схема привода лобзика.

Составляющие электрического лобзика можно условно разделить на 3 части:

подвижная рама с пилой;
неподвижное основание;
электрический двигатель.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Между корпусом и столом размещают прокладку из эластичного материала – резины или кожи, которая будет гасить вибрацию.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия – одно для крепления кривошипа к инструменту, второе – для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части – кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим – в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

более высокая скорость работы;
возможность работать двумя руками, благодаря чему возрастает точность;
безопасность – при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Вернуться к оглавлению

Работа с настольным электролобзиком

При работе с электролобзиком нужно защищать глаза.

Существует ряд правил, используемых при работе с данным инструментом:

Не следует прикладывать чрезмерные усилия к материалу. Пила должна с оптимальной скоростью производить резку, иначе не удастся избежать поломок полотна или всего инструмента.
Для разной работы следует использовать полотна разной ширины. Например, для длинных ровных разрезов применяют широкую пилку.
Для резки тонких материалов применяется подложка из фанеры. Так будущее изделие сохранится от повреждений.
Необходимо использовать средства для защиты глаз, так как во время работы лобзик поднимает в воздух большое количество мелких опилок.
При работе с листовым пластиком скорость движения пилы следует установить минимальной. При высоких скоростях происходит перегрев материала, вследствие чего он начинает плавиться.
При выпиливании круглых отверстий предварительно проделывают дрелью небольшую дырку в фанере, после чего сквозь нее продевают полотно пилы и закрепляют в зажимах. Отверстия прямоугольной формы делают по тому же принципу, но прямые углы выпиливают не сразу. Для начала их делают скругленными, а после прохождения пилой по всему периметру вырезают оставшиеся треугольные фрагменты.
Для того, чтобы фанера не вибрировала при работе с ней, материал надо надежно удерживать обеими руками, прижимая к столу. Важно следить за тем, чтобы во время резки не происходило резких разворотов материала, иначе пилу может просто заклинить и оборвать. В местах поворотов фанеру следует несколько секунд подержать на месте, дав время инструменту расширить пространство для действий, после чего двигаться дальше.

Вернуться к оглавлению

Заключение по теме

Сделать электрический лобзик своими руками довольно просто, главное – знать принцип его устройства и иметь все необходимые материалы. Данный инструмент станет незаменимым помощником для столярных работ или изготовления украшений для дома.

Лобзиковый станок проще некуда размеры чертеж. Лобзиковые станки своими руками (чертежи, цены и видео)

В жизни домашнего мастера, периодически возникает необходимость произведения фигурных и просто декоративных пропилов, в том числе и внутри заготовки. Бензиновые, циркулярные и обычные ручные пилы с данной задачей справиться не могут, ввиду своих конструктивных особенностей. Для решения данной проблемы используют ручной лобзик, специально предназначенный для выполнения подобных операций. Данный инструмент несомненно справляется со своей задачей, но при работе с большими объемами или габаритными материалами, определенно проигрывает своему более профессиональному собрату – лобзиковому станку.

Приобрести новенький, блестящий и функциональный настольный лобзик не составляет абсолютно никакого труда. Прилавки магазинов заполнены продукцией различных производителей, нацеленной на профессиональную и любительскую работу. С первого взгляда, представленные в продаже стационарные лобзики, кажутся очень сложными в плане конструкции, чью сборку производят только избранные эксперты-техники. На самом же деле – это вполне простые устройства, которые можно сделать самостоятельно, имея желание и пошаговую инструкцию. И если первый пункт зависит только от Вас, со вторым мы обязательно поможем и предоставим подробное руководство по самостоятельной сборке самодельного лобзикового станка.

Сфера применения

Особая конструкция и тонкое пильное полотно, делают настольный лобзиковый станок уникальным устройством, незаменимым при выполнении определенных типов задач. Наибольшую популярность, данный аппарат снискал в деревообрабатывающей промышленности. Зачастую его используют в тонких работах по изготовлению украшений, сувенирной продукции, музыкальных инструментов и мебели.

Одна из главных особенностей, за которую так ценят лобзик станок по дереву, заключается в возможности проведения внутренних распилов заготовки без повреждения её контура. Не последнюю роль в полезности данного устройства играет удобство его использования, когда обе руки оператора свободны и могут наилучшим образом контролировать положение изделия на рабочей поверхности. Ко всему прочему стоит добавить аккуратность получаемой линии распила, а также, возможность работать с пластиком и металлом. Все вышеперечисленные достоинства, делают настольный лобзик наилучшим инструментом для выпиливания декоративных элементов.

Принцип работы лобзикового станка

Чтобы сформировать максимально четкое представление устройства настольного лобзика, необходимо понимать из чего он состоит. Далее, мы перечислим все элементы конструкции элементарного аппарата данного типа, без дополнительного функционала (удаления опилок, регулятора оборотов, наклона рабочей поверхности и прочих примочек). Итак, стационарный электролобзик состоит из следующих компонентов:

Устойчивое основание
Электромотор
Кривошипно-шатунный узел
Рабочий стол
Верхний и нижний рычаг
Устройство для зажима пилки

Конечно, без пояснения взаимосвязи вышеприведенных компонентов, они останутся лишь набором слов. Для передачи более конкретного представления о работе конструкции, вкратце расскажем о её устройстве.

Весь процесс берет свое начало у мотора, который передает вращение на кривошипно-шатунный механизм, который преобразует круговое движение в возвратно-поступательное. По шатуну, который является частью механизма, движение переходит на нижний рычаг, заставляя его двигаться вверх-вниз. Вся вышеописанная конструкция, располагается под рабочим столом. Верхний рычаг, располагается над поверхностью стола и соединяется с нижним пружиной, служащей натяжителем пильного полотна. В противоположных от пружины концах обоих рычагов имеется зажим, куда устанавливается пилка, совершающая распил заготовки.

Для большей наглядности всего вышеописанного процесса, приводим следующий чертеж лобзикового станка с функцией регулятора натяжения пильного полотна. Хоть данная возможность и является одной из основных, мы не приводили её в описании конструкции элементарного устройства, так как работать можно и без неё.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
Пружина
Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
Электролобзик
Плоские шайбы (4 шт)
Болты для шайб и соединений
Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.

Требуемые инструменты:

Сварочный аппарат
Болгарка с диском по металлу
Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию.

1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

3. После фиксации лобзика под столешницей, переходим к сборке верхнего рычага из квадратной трубы, служащего натяжителем пильного полотна. В качестве неподвижного основания отрезаем часть трубы, длиной 300 мм и с одного из концов привариваем элементы фиксации (уголки или ушки). Подвижная часть должна быть несколько длиннее (около 45 см). Соединение двух элементов осуществляется при помощи болта с гайкой и п-образного металлического элемента, привариваемого к концу стойки, как на фото ниже.

К концу подвижного рычага, который будет находиться непосредственно на пилкой, приваривается шайба, которая будет служить верхним элементом крепления.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента.

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками.

Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию.

Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
ДСП для основания: 400x350x20
ДСП для рабочей поверхности: 320x320x20
Полоски ДСП (2 шт): 350x50x20
Лист алюминия: 400x400x1
Дрель (шуруповерт)
Трубки ПВХ (4 шт): 300 мм в длину
Саморезы, болты, шайбы и гайки
Клей для дерева
Стальной прут, диаметром 6мм (для кривошипного узла)
Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.

Требуемые инструменты:

Шуруповерт или дрель
Пассатижи
Ножницы по металлу
Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким.

На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным.

В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек.

Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно.

Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

В данной статье речь пойдет о конструкции самодельного станка из бытового электролобзика. Ниже будут приведены пошаговая инструкция, фото, видео, а также чертежи и схемы.

Введение

Вариантов конструктивов очень много – от самых простейших, где просто торчит из столешницы, до довольно сложных конструкций с направляющими, возможностью пиления под углом, когда есть возможность выставить не только 90 градусов к основанию, а изменить угол (ну, в пределах разумного, конечно). Есть приспособления (станки) для , то есть делающих прямой и ровный рез.

Такие устройства, находят все большее применение из-за своей универсальности и функциональности. Фактически они по параметрам и назначению схожи со стационарными станками и имеют строго определенное практическое применение в каждой мастерской.

Назначение

Толщина фанеры, мм	Слоев фанеры,не менее	Шлифованная фанера		Нешлифованная фанера
Толщина фанеры, мм	Слоев фанеры,не менее	Предельное отклонение, мм	Разно-толщинность	Отклонение,мм	Разно-толщинность
3 мм	3	+0,3/-0,4	0,6	+0,4/-0,3	0,6
4 мм	3	+0,3/-0,5		+0,8/-0,4	1,0
6 мм	5	+0,4/-0,5		+0,9/-0,4
9 мм	7	+0,4/-0,6		+1,0/-0,5
12 мм	9	+0,5/-0,7		+1,1/-0,6
15 мм	11	+0,6/-0,8		+1,2/-0,7	1,5
18 мм	13	+0,7/-0,9		+1,3/-0,8
21 мм	15	+0,8/-1,0		+1,4/-0,9
24 мм	17	+0,9/-1,1		+1,5/-1,0
27 мм	19	+1,0/-1,2	1,0	+1,6/-1,1	2,0
30 мм	21	+1,1/-1,3	1,0	+1,7/-1,2	2,0

Подготовительный этап

составить эскизы и выполнить чертеж будущего изделия,
сделать выкройки из бумаги будущих элементов и деталей
наклеить шаблоны на заготовки будущих деталей.

Сделать шаблоны можно двумя способами – взять кальку и начертить на ней конуры будущей заготовки. Так делалось с давних времен, так как для этого ничего не нужно, кроме линейки и карандаша. Однако если у Вас есть компьютер и принтер, хорошо бы конечно формата А3, но и А4 тоже подойдет (просто придется печать несколько листов и потом склеивать их между собой), то процесс рисования карандашом и линейкой может быть заменен на рисование контуров заготовок на компьютере.

Затем вырезаем канцелярским лезвием или просто острым ножом.

После того, как шаблон готов, его нужно приклеить к заготовке.

Совет: Не надо клеить намертво, так как в дальнейшем придется шаблон удалить, а это будет затруднительно, если приклеить «намертво». Соответственно, можно приклеить, например, на канцелярский клей, воспользоваться клеем-карандашом или, как в нашем примере клеем в виде спрея.

Создание заготовок

На данном этапе нужно сделать:

Выпилить заготовки точно по шаблону,
Обработать заготовки – выровнять торцы, удалить заусенцы
Высверлить необходимые отверстия;
Сделать пазы напильником;
Высверлить посадочные места под подшипники;
Выбрать пазы фрезером для крышки и посадочное место ;

Производим установку кронштейна. Необходимо заметить, что крепление кронштейна нужно выполнить без чрезмерного затягивания гайки – должен быть свободный ход. Для этого нужно использовать самоконтрящуюся гайку и лишь слегка ее затянуть.

Установка пружины не должна вызвать затруднения. Нужно сделать, как показано на фото ниже.

Для будущего крепления пилки нужно изготовить простейший зажим в виде пластины с двумя отверстиями. Ее нужно также установить на кронштейн с использованием самоконтрящейся гайки. Причем ту очень важен люфт пластины в посадочном месте оп тому, что кронштейн движется, а зажатая пластина будет стеснять ее движение.

Ниже приводится эскиз конструктива верхнего узла крепления пилки.

Затем необходимо изготовить технологические отверстия для органов управления электролобзиком, чтобы удобно было изменять обороты двигателя, можно получить доступ к кнопке пуска и ее фиксатору. Есть еще одно решение, которое позволяет сделать более удобным включение инструмента – это разместить в легкодоступном месте на корпусе станка розетку и выключатель, который бы включал и выключал напряжение в розетке. Включаем вилку шнура электролобзика в розетку, и получается, что его включение и выключение мы будем делать с помощью выключателя, установленного в удобном для нас месте. Впрочем, это дело вкуса.

Итак, внизу представлено изготовление технологических отверстий на корпусе.

Вот так выглядят органы управления, которые теперь стали доступны.

Теперь необходимо сделать зажимы для самой пилки. Принцип прост – берем болт и делаем пропил у основания шляпки, но не до конца. В дальнейшем в этот пропил будет вставляться сама пилка. Принцип показан на фото ниже.

Так производится монтаж и сборка верхнего узла крепления пилки.

Нижний же узел почти аналогичен верхнему, за исключением того, что используется не пластина, а берется стандартная пилка (можно «БУ»), болгаркой (УШМ) отпиливается почти вся режущая часть и оставляется хвостовик. В оставшейся режущей части делается отверстие с аналогичным болтом с прорезью у основания шляпки, в который также будет входить пилка. Принцип показан ниже.

После того, как пилка закреплена, производим установку самого электролобзика. Крепим его с помощью болтов с потайными шляпками, чтобы они не торчали на столешнице станка.

Теперь нужно произвести регулировку перпендикулярности пилки, относительно стола нашего станка. Для этого можно воспользоваться угольником, или как в нашем случае просто бруском, который точно отторцован. Регулировку делаем следующим образом. Для регулировки пилка влево/вправо используется подгонка верхней пластины – ее смещение на оси – соответственно в нужную сторону.

А для регулировки пилки положения вперед/назад используется смещение самого узла крепления пилки вперед или назад.

Станок почти готов, осталось сделать и установить пластину, которая окружает пилку лобзика. Ее можно выполнить из текстолита или любого куска листового пластика.

На этом изготовление станка из электролобзика завершено.
Надеемся, что изложенный материал был Вам полезен.

Заключение

Габаритные размеры

Приведем таблицу с габаритными размерами:

Общая схема сборки

Приложим полную схему сборки, которая в некотором смысле может быть 3В чертежом по изготовлению станка из электролобзика своими руками.

Видео

Видео, по которым делался этот материал.

Любители собственных поделок давно оценили пользу такого инструмента, как настольный лобзик, своими руками изготовленный, который позволяет еще больше расширить возможности инструмента. Совмещение его с электроприводом дало огромный положительный эффект в повышении качества и производительности. Ручные электрические лобзики нашли широкое распространение среди домашних умельцев.

Качество резьбы настольным лобзиком зависит от твердости и точности рук человека.

Ручной электрический лобзик, при всех несомненных преимуществах, должен при работе находиться в руках человека. Качество резьбы в этом случае целиком зависит от твердости и точности руки умельца. Упростить процесс изготовления сложных фигур можно, если собрать настольный лобзик самостоятельно.

Принципы конструирования настольного лобзика

Принцип пиления ручным электрическим лобзиком основан на условии, что деталь фиксируется неподвижно, а распил производится за счет передвижения устройства вручную. Точность распила, наклон пилки целиком зависят от навыка работника. Если изготовить самодельные настольные лобзики, то можно изменить принцип пиления — аппарат будет закреплен перпендикулярно плоскости стола, в то время как лист подается на режущий инструмент. Перемещение заготовки производится по плоскости стола, что не требует усилий, а направление следует контролировать направляющими рейками.

Настольный лобзик имеет ряд положительных качеств. Повышается качество распила за счет фиксированного вертикального положения пилки и контролируемого перемещения заготовки. Облегчается физически процесс, так как нет необходимости держать инструмент в руках. Размещение пилки снизу вверх позволяет улучшить качество за счет устранения сколов материала на гранях пропила.

Настольный лобзик должен представлять собой стационарную конструкцию, в которой необходимо предусмотреть плоскость для перемещения заготовки и систему крепления к ней электрического ручного инструмента. Дополнительными элементами, направленными на повышение качества распилов, могут быть направляющая система, механизмы натяжения режущего элемента и приспособления для облегчения перестановки пилки. Рабочая поверхность представляет собой обычно столешницу, причем ее размер определяется габаритами заготовки, а высота установки — удобством обслуживания.

Если решено изготовить , то надо заготовить следующие инструменты:

электродрель с набором сверл;
болгарка с отрезными дисками;
шуруповерт;
ножовка;
стамеска;
ножовка по металлу;
молоток;
метчики;
плашки;
отвертка;
напильник;
штангенциркуль.

Вернуться к оглавлению

Настольный лобзик для срочного использования

При возникновении необходимости закрепления инструмента можно достаточно быстро сделать простейшую конструкцию. Рабочая столешница изготавливается в виде фанерного листа толщиной 12-15 мм размером 50х60 см. На расстоянии приблизительно 15-20 см от края листа с одной стороны сверлится отверстие диаметром 20-25 мм. Снизу фанеры просверливаются отверстия для закрепления подошвы лобзика, причем так, чтобы пилка вошла в ранее просверленное отверстие по центру. Обычно отверстия в подошве лобзика имеются, и они обладают резьбой. Если таких отверстий не наблюдается, то их придется сделать на сверлильном станке (лучше у профессионалов). С помощью четырех болтов электрический лобзик закрепляется снизу фанерного листа, а его пилка выводится наверх через отверстие.

Такую простейшую конструкцию теперь можно установить на краю любого массивного стола или верстака. Лобзик должен оказаться за пределами столешницы. Остальная часть фанерного листа крепится к столу струбцинами.

Более универсальная простейшая конструкция получится, если по углам такого настольного лобзика закрепить металлические ножки. Их можно сделать из стальной полосы толщиной 4-5 мм. Высота таких ножек должна превышать размер лобзика на 2-3 см, чтобы он не упирался в поверхность при установке новой конструкции на ножки.

Вернуться к оглавлению

Стационарный стол простой конструкции

Если лобзик используется часто, то его стационарная конструкция должна базироваться на своем столе. Простой стол можно сделать из листа ДСП толщиной 15-18 мм. Такой стол собирается из двух боковин шириной 45-50 см и задней стенки шириной 70-80 см. Высота стенок выбирается, исходя из роста работника, но обычно она равняется около 80 см. Стенки собираются в каркас стола при помощи деревянного бруска или уголков. В нижней и верхней части рекомендуется закрепить упрочняющие цанги (перемычки) из деревянного бруска или рейки.

Столешница изготавливается из фанеры толщиной 12-15 мм и размером примерно 70х100 см. На столешнице сверлится отверстие для выхода пилки в удобном для работника месте. Снизу закрепляется электрический лобзик аналогично рассмотренному случаю. Для повышения качества пиления следует устранить возможные ненужные колебания пилки, для чего подойдет простое приспособление. Пилка направляется между двумя небольшими подшипниками (10-15 мм) любого типа. Для крепления подшипников можно использовать кронштейн из металлической полосы, установленной на столешнице. На поверхности столешницы рекомендуется разместить подвижные направляющие рейки, которые крепятся на торце столешницы с помощью струбцин.

Вернуться к оглавлению

Усовершенствование стола

Стол для лобзика можно значительно облагородить, если сделать его из деревянных брусьев. Можно использовать брус толщиной 70-80 мм.

Ножки такого стола соединяются цангами вверху и внизу. Соединение брусьев рекомендуется произвести с помощью шипов, заведенных в паз. Места соединения промазываются столярным клеем. Высота стола составляет порядка 80-100 см, расстояние между ножками — 60-80 см.

При помощи самодельного лобзикового станка любой человек сможет изготовить мебель, современные удобные полки и другие изделия из дерева. Его механизм помогает вырезать деревянные детали абсолютно любой формы. И также с его помощью можно обрабатывать пластик и другие плотные материалы. Для того чтобы лобзиковый станок соответствовал всем нормам и правилам, нужно внимательно подходить к выбору его конструкции. Дополнительно помогут изготовить лобзиковый станок своими руками чертежи из сети.

Конструкция лобзиковых станков

Абсолютно любой электрический самодельный лобзиковый станок содержит такие части:

привод;
шатунный узел;
пилу;
рабочую поверхность;
натяжной механизм пилы;
дополнительные механизмы.

Материал для обработки стоит уложить на рабочую поверхность. Многие модели оборудованы поворотным механизмом, который меняет наклон режущей поверхности. Для того чтобы облегчить нанесение разметки на обрабатываемый материал, на рабочую поверхность нанесена градуировка. Стоит выбирать лобзиковый станок с большим размером рабочего стола, потому что на нем получится сделать наиболее длинный рез. В основном у большинства моделей электролобзиков подобный показатель составляет около 35 сантиметров. Оптимальная мощность привода для лобзикового станка, собранного своими руками, составляет не более 200 ватт.

Механизм шатунного узла способен преобразовать вращение привода в поступательное движение и передает его на пилу. Оптимальная частота движения пилы за минуту времени составляет около 900, а амплитуда вертикального движения не должна превышать 6 сантиметров.

Многие разновидности электролобзиковых станков оборудованы регулятором скорости движения, что позволяет вести настройку в зависимости от вида материала. Пилка электролобзика способна обрабатывать дерево и пластик толщиной до 12 сантиметров, при длине до 40 сантиметров. Чтобы работать с различными материалами, пилки можно менять, их ширина колеблется от 2 до 12 миллиметров. Механизм ручного натяжения закрепляет пилку для ровного распила. Его роль выполняют рессорные или винтовые пружины.

Основные виды лобзиковых станков

Все электролобзиковые станки принято разделять по таким признакам:

Наиболее популярными являются электролобзиковые станки с нижним суппортом , у которых станина разделяется на верхнюю и нижнюю части. В первой расположены модули очистки и резки, а во второй находятся электрический двигатель, модуль контроллера, механизмы включения и передачи. Эти станки могут обрабатывать абсолютно любые листы материала.

Лобзиковые станки с двойным суппортом имеют основное отличие. Оно заключается в том, что в верхней части станины имеется еще одна рейка. Подобное оборудование хорошо подходит для изготовления негабаритных изделий. Такие устройства очень простые в установке и позволяют обрабатывать изделия с толщиной не более 9 сантиметров. Дополнительно в комплекте со станком идет удобный рабочий стол с регулированием высоты и углов.

Лобзиковые станки на подвеске не оборудованы стационарной станиной и имеют большую подвижность. При выполнении работы передвигается модуль резки, а не обрабатываемый материал. Сам рабочий модуль самостоятельно закрепляется на потолке, именно поэтому размер заготовки не имеет значения. Механизм резки передвигается своими руками независимо от станины. При этом появляется возможность делать самые разнообразные узоры.

Электролобзиковые станки с упорами и градусной шкалой идеально подходят для самых точных работ при помощи чертежей. Их конструкция помогает избегать погрешностей при работе. Лобзиковые станки универсального типа способны делать несколько видов работ. Это, прежде всего, резка, шлифовка, полировка, сверление и многие другие.

Как сделать лобзиковый станок своими руками

При разработке чертежа самодельного лобзикового станка общее число элементов нужно свести к минимальному количеству. Вполне хватит пилы с закрепленной качалкой, электрического двигателя и станины. При желании подойдет мотор от любой электромашины. Намного больше повезло людям, которые являются обладателями электролобзика ручного типа. Из фанерного листа необходимо изготовить специальную подставку и закрепить на ней электролобзик. Чтобы закрепить его, стоит сделать отверстия в основе электролобзика. Таким образом, наиболее простой электролобзиковый станок можно считать готовым.

Далее, стоит поговорить о более функциональных и сложных моделях аппаратов, которые можно сделать своими руками. Самодельная станина делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика. Такая станина представляет собой рабочую поверхность, основание станка и специальный короб для расположения различных механизмов и электрического двигателя.

С обратной стороны необходимо расположить эксцентрик с качалкой, которые нужно соединить пластиной из металла с подшипниками и втулками. Эта вся конструкция обязательно закрепляется на винтах. Чтобы установить промежуточный вал, необходимо найти несколько подшипников. Специальный шкив из металла на вал насаживается довольно плотно, а винтовой соединитель надежно закрепляется. Подобным образом нужно изготовить и самодельный эксцентрик для аппарата.

Для того чтобы менять частоту движения качалки , на установленном фланце необходимо сделать несколько сквозных отверстий и нарезать в них резьбу. Они должны быть удалены от центральной оси на разное расстояние. Изменяя место вкручивания винта, можно регулировать амплитуду перемещения качалки, которая представляет собой несколько деревянных коромысел, закрепленных к стойке шарнирами. Окончания коромысел имеют сквозные пропилы, в которые вставлены винты для натяжения. На другие концы прикрепляется пилка, движущаяся при помощи шарниров из металла. Для закрепления пилку устанавливают в специальный паз рабочей поверхности.

Крепежное приспособление пилки можно считать наиболее важным. При сборке электролобзикового станка своими руками этой части стоит уделить большое внимание. Пластины, вставленные в коромысла, несут огромную нагрузку при работе, именно поэтому их нужно качественно укрепить и стянуть крепежными материалами. Две серьги креплений не нужно сильно сжимать при помощи винтов, что позволит перемещаться шарнирам оси.

Механизм стойки качалки лучше всего изготовить из цельного материала. На одной стороне необходимо сделать паз под коромысло, а на другом нужно вырезать прямоугольный проем для второго коромысла. Для того чтобы было проще сделать отверстия, стоит сложить стойку из нескольких частей.

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти “бисьмесьмены” их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Как изготовить настольный лобзик своими руками?

Качество резьбы настольным лобзиком зависит от твердости и точности рук человека.

Принципы конструирования настольного лобзика

Принцип пиления ручным электрическим лобзиком основан на условии, что деталь фиксируется неподвижно, а распил производится за счет передвижения устройства вручную. Точность распила, наклон пилки целиком зависят от навыка работника. Если изготовить самодельные настольные лобзики, то можно изменить принцип пиления – аппарат будет закреплен перпендикулярно плоскости стола, в то время как лист подается на режущий инструмент. Перемещение заготовки производится по плоскости стола, что не требует усилий, а направление следует контролировать направляющими рейками.

Схема настольного лобзика в разрезе.

Если решено изготовить самодельные настольные лобзики, то надо заготовить следующие инструменты:

электродрель с набором сверл;
болгарка с отрезными дисками;
шуруповерт;
ножовка;
стамеска;
ножовка по металлу;
молоток;
метчики;
плашки;
отвертка;
напильник;
штангенциркуль.

Вернуться к оглавлению

Настольный лобзик для срочного использования

Чертеж настольного электролобзика.

Вернуться к оглавлению

Стационарный стол простой конструкции

Режимы пиления у самодельного лобзика.

Вернуться к оглавлению

Усовершенствование стола

Схема столешницы для лобзика.

Вернуться к оглавлению

Настольный станок с механизмом натяжения

Для устранения нежелательных вибраций пилки (особенно тонких пилок) нужно установить механизм натяжения режущего элемента. Такой механизм можно сделать на базе коромысла с пружиной. В прорези плеча коромысла закрепляется конец пилки с помощью зажимных колодок и стопорного винта. На поперечной шпильке коромысла крепится один конец пружины. Другой конец пружины помещается в регулировочный винт на столешнице. Вся система крепится кронштейном на столешнице.

Настольный лобзик позволяет облегчить труд домашнего умельца. С его помощью можно вырезать самые замысловатые фигуры и узоры. Простые конструкции настольных лобзиков вполне можно сделать своими руками в домашних условиях.

Вернуться к оглавлению

Стационарный лобзик для фигурной резки самодельный. Лобзиковый станок своими руками — чертежи и видео подробности. Варианты изготовления настольного лобзика

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель – Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней – выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки – грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода – к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной – не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем – вы испортите работу.
Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности . Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат . Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Как ее закрепить показано на фото:

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема.

Выпиливание ручным лобзиком из фанеры требует внимания и затрат времени. В результате получаются красивые практичные изделия.

Для обработки материала с целью создания декоративных элементов используется ручная пила. В результате обработки дерева, фанеры, пластмассы создаются поделки, которые имеют практическое применение и эстетическое значение.

Фигурное выпиливание- увлекательное хобби, которое приносит практическую, моральную и материальную пользу. Из фанеры и деревянной заготовки можно сделать:

вазу для конфет;
корзинку;
настольную подставку для открыток;
светильник;
вешалку в прихожую, гостиную;
рамку для фотографий;
игольницу;
хлебницу;
панно;
подсвечник;
подставку под горячее, для яиц;
шкатулку.

Начинающим для резьбы можно выбирать легкие рисунки, простые схемы, чертежи поделок, эскизы, которые обладают приятным внешним видом. После освоения техники выпиливания можно попробовать силы на ювелирных моделях с ажурных фрагментами.

С помощью лобзика можно изготовить наличники для дизайна дома. Разнообразие эскизов позволяет создать данный элемент, который обеспечит художественное оформление интерьера. Путем фигурного вырезания можно сделать поделки из дерева.

Выпилить красивые элементы декора можно из фанеры. Используя трафареты для лобзика, из заготовок легко сделать рамки под фотографию, зеркала и многое другое. Хендмейд дополнит дизайн комнаты, подчеркнет выбранный стиль.

Порядок работы

Чтобы получить качественное изделие и минимизировать образование дефектов, требуется медленно выполнять работу, сосредоточиться на процессе. Перед началом работы рекомендуется убедиться, что толщина фанеры равна высоте паза на распечатанном эскизе.

Подготовка трафарета

Схемы для выпиливания инструментом могут быть различного размера. Для создания чертежа предмета интерьера, например полки, потребуется использовать ватман формата А1 или А0, а для игрушек можно использовать стандартный лист картона.

На поверхность наносится контур изделия с соблюдением точных размеров. Шаблоны для выпиливания ручным лобзиком можно найти на специальных ресурсах. Но проще придумать свои композиции исходя из типа заготовки. Индивидуальный подход к разработке схемы изделия позволит подчеркнуть текстуру дерева.

Перенос изображения на поверхность фанеры или досок

Чтобы качественно нанести контур на поверхность фанеры или древесины, распечатывайте шаблон на плотной бумаге. Перенос рисунка с чертежа формата А4 может доставить много хлопот, если рисовать орнамент карандашом.

Для того чтобы нанести контуры, сложные узоры, можно воспользоваться вспомогательными методами. Один из способов предусматривает использование копировальной бумаги. Для этого копирку располагают на заготовке. Сверху помещают шаблон и обрисовывают линии.

Чертеж можно приклеить к фанере 2-сторонним скотчем. При использовании клея требуется очистить поверхность с помощью наждачной бумаги. Доступный способ предусматривает использование трафарета, изготовленного с помощью маникюрных ножниц. После подготовки шаблон прикладывают к поверхности и обрисовывают карандашом каждый фрагмент.

Для удобства лист закрепляют скотчем или изоляционной лентой. Рисунок можно нанести термическим способом. Для этого используется струйный принтер, с помощью которого распечатывается схема. После этого рисунок прикладывается к поверхности лицевой стороной и обрабатывается разогретым утюгом.

Технология процесса пиления

Выпиливание из фанеры проводится после нанесения чертежа на заготовку. Обработку начинают с внутренних элементов изделия, а затем выпиливают внешний контур. Такой порядок выполнения работ позволяет получить ровную линию, обеспечивает удобное закрепление заготовки.

Отверстия под полотно нужно сверлить в острых местах внутреннего контура. Это требует внимания, поскольку с тыльной стороны могут образоваться сколы. Чтобы избежать этого, рекомендуется не полностью делать отверстия.

Ограничить глубину можно с помощью изоляционной ленты, которой обматывают сверло. После этого переворачивают заготовку и обрабатывают отверстие шилом. После окончания работы изделие шлифуют с помощью напильника или надфиля.

Мелкие элементы требуют деликатного обращения, поэтому рекомендуется проявить смекалку при обработке. Для этого отрезают тонкую полоску наждачной бумаги и вставляют в пилку лобзика вместо полотна.

Выпиливание ручным инструментом требует оборудования специального станка со струбциной. Это приспособление используется в качестве основания. При обработке заготовку закрепляют на уровне груди, что обеспечивает удобство и позволяет внимательно следить за процессом.

Для начинающих важно в процессе использования лобзика соблюдать аккуратность, чтобы отработать плавные движения. Режущее полотно для лобзика хрупкое , поэтому рекомендуется избегать перекосов, резких движений, перегрева.

При обработке заготовки движения должны быть возвратно-поступательными, а инструмент необходимо расположить вертикально. Применение электрического лобзика требует закрепления заготовки к верстаку. При использовании этого оборудования можно обрабатывать заготовки толщиной 5 см.

Дефекты в работе

При нарушении технологии обработки заготовки возможно смещение инструмента. Лобзик может пилить криво при наклоне инструмента или неправильном креплении. Если лезвие застряло на этапе формирования фигурных элементов, то потребуется аккуратно вести новую линию, расположенную параллельно фрагменту с дефектом.

Немного о технике безопасности

Лобзик для фигурного выпиливания представляет собой дугообразную раму. Инструмент снабжен ручкой, 2 креплениями под режущее полотно, которые позволяют вырезать узоры разной сложности.

В зависимости от типа работы выбирают различные насадки. Для выпиливания контуров используются толстые пилы, а для ажурной работы применяются тонкие полотна. Механизировать процесс обработки заготовок можно с помощью электрического инструмента. Для ускорения процесса отдельные модели снабжаются механизмом с маятниковым ходом.

Стационарный электрический инструмент, который монтируется на статичной поверхности, по принципу действия напоминает швейную машинку. Использование оборудования этого типа исключает погрешности перпендикулярного среза.

Выпиливание лобзиком требует соблюдения правил безопасности. Рабочее место должно быть правильно оборудовано. При работе рекомендуется использовать средства индивидуальной защиты.

Вот общая схема работы лобзикового станка.

Вот и мой новый привод, Makita 4327.

Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит. Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.

1. Увеличить просвет от пилки до рамы,(на старом он был 27см.) для этого надо удлиненое коромысло.

2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)

3. Внешний вид! Шоб не стыдно было фотографировать. 🙂

И вот! станок готов!

Вот он мой новый станочек!

Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!

Лобзик своими руками из швейной машинки. Стационарный лобзик своими руками из швейной машинки

Пиление небольших кусков дерева выполняется лобзиком. Устройство небольшое и обычно имеет электропривод. Заводские модели отличаются своими характеристиками и стоимостью. При небольших объемах обработки дерева есть смысл сделать лобзик самостоятельно, из подручных средств. Для этого понадобится несколько заводских деталей.

Лобзик заводского изготовления – надежное устройство, работа которого гарантируется производителем.Ручные модели отличаются невысокой стоимостью. Стационарные устройства дороги, но обеспечивают должный комфорт при обработке дерева. Набор компонентов в устройстве более-менее одинаков для всех.

Конструкция состоит из следующих частей:

Деталь для обработки лежит на рабочем столе. Размер заготовки зависит от ее размера. В некоторых моделях есть поворотный стол, который облегчает работу с деталью – улучшает обзор. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Специализированные модели могут иметь кардинально разные характеристики. Существуют спецификации для небольших размеров для обработки мелких деталей. Помимо крупногабаритных моделей, промышленность также производит продукцию для розничной торговли. Но такие варианты будут стоить дорого.

В среднем классе высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики также заточены под типовые задачи столяра.На их основе нужно сделать чертежи лобзикового станка своими руками. Сложные комплектующие для него приобретаются в магазине.

Классификация проводится в зависимости от конструкции лобзика.

Типы устройств:

С нижним суппортом.
Двухопорный.
По подвеске.
Со шкалой градусов и фокусом.
Универсальный.

Максимальное распространение получили модели с более низким суппортом. Станина настольного заводского устройства имеет 2 половинки – нижнюю и верхнюю. Модель распиловки и очистки стружки расположена в верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, бортовую передачу, кнопку включения и выключения. Такой станок позволяет работать с любыми материалами и любыми размерами.

Наличие двух суппортов в лобзике выгодно тем, что в верхней половине станины имеется дополнительная направляющая.Этот лобзик идеально подходит для резки мелких деталей. Толщина заготовок на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки высоты и угла наклона.

Подвесные устройства не имеют неподвижной станины, но отличаются подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер перемещает рабочий модуль. поскольку последний крепится к потолку, толщина материала не ограничивается. Инструмент перемещается вручную независимо от станины.Это позволяет делать выкройки сложной формы.

Наличие шкалы градусов и упоров подойдет тем мастерам, которые производят обработку по чертежам. Маркировка позволяет избежать ошибок при эксплуатации. На рынке представлены универсальные модели машин, позволяющие выполнять несколько операций. Такой станок позволяет сверлить, резать, полировать и шлифовать. Стоимость таких устройств будет существенно выше, но работать с ними будет комфортнее.Это промышленные образцы.

Конструкции и чертежи самодельных вариаций сети лобзиком разные. Виной всему фантазия авторов и желание сделать устройство, которое будет выделяться среди остальных. Только концепция в большинстве случаев одинакова – за основу берут ручной лобзик и перепрофилируют.

В домашних условиях любители деревообработки часто ищут информацию о том, как сделать лобзик своими руками без специальных навыков. В качестве основы можно использовать уже готовый ручной лобзик.Механизм не требует тщательной доработки. Заводское ручное устройство – это привод. А вот кривошипно-шатунный механизм придется разрабатывать самостоятельно. Производители пытаются предложить потребителям платформу для быстрой модернизации, но личные потребности могут быть удовлетворены только с их продуктом.

Заказ сборки:

Сделайте опорный стол. В качестве материала берется лист металла и в нем проделывается отверстие. Форма продолговатая, в 3-4 раза шире полотна пилы. Рядом проделываются отверстия для крепежа.
Внизу опорного стола закреплено заводское устройство. Отверстия для крепежа проделываются рядом с отверстием для пильного полотна. В качестве крепежа используются винты с потайной головкой. Это необходимо для того, чтобы стол был идеально ровным. В противном случае обработанные продукты будут цепляться за шляпы виноватого, что доставит неудобства в работе.
Конструкция закреплена на деревянном столе.

Преимущество создания лобзикового станка своими руками в том, что заводской инструмент можно отключить в любой момент.При необходимости – в руках обычный ручной лобзик. Поэтому лучше приобрести ручной вариант инструмента, который можно использовать на самодельном станке – так дешевле. Стационарные устройства стоят дорого.

Комфортной работы с деревянными изделиями можно добиться, установив направляющие рельсы на импровизированный опорный стол. Кроме того, на стол наносится разметка, что облегчает измерение расстояния на деталях при обработке.

Ручной лобзик как основное устройство станка имеет недостатки.Основная проблема – напильник – в ручных моделях он слишком широкий. Из-за этого с ним сложно выполнять ажурные работы по дереву – ограничена кривизна линий.

Предыдущая конструкция проста и не имеет дополнительных деталей, облегчающих работу с деревом. Направление модернизации – возможность замены пилки на более тонкую.

Варианты улучшения дизайна:

Постройте качельку. Конструкция будет растягиваться, с одной стороны, пружинами.Вторая сторона балки закрепляется на пилке.
Закрепите напильник между двумя роликами. Они служат направляющими для тонкого файла.
Использовать стационарное заводское устройство в качестве системы привода двух коромысел. Между последними натягивают напильник. Движение передается с заводского устройства на нижнюю балку файла.

Дизайн для покупки или самостоятельного изготовления следует выбирать исходя из личных предпочтений и желания покопаться в технике. Использование направляющих роликов менее популярный вариант – хромает надежность.

Повсеместная модернизация за счет установки коромысел. Заводским устройством лучше служить только приводом для лобзика. Для этого отключите в инструменте ход маятника.

Наследник имущества бабушек и дедушек часто получает старую швейную машинку. Она уже отработала свою миссию по пошиву одежды, так как теперь они производят более точное оборудование. Из-за отсутствия лобзика в хозяйстве можно не тратиться на его покупку. Она сделана своими руками на швейной машинке.

Процедура:

Теперь лобзик для фанеры готов. С ручным приводом работать будет тяжелее, потому что ноги устают. Дополнительным минусом станет вибрация от силы, действующей на инструмент. Электропривод станка, переделанный в лобзик, частично решает проблему вибрации.

Дорогой лобзик можно заменить на собственную конструкцию. Он ни в чем не будет уступать по своим качествам и функциональности, если ответственно подойдет к процессу сборки.Важно качественно выполнить механизмы из фанеры, которые служат опорным столом. Желательно, чтобы стол имел возможность поворота. Для варианта со швейной машиной это будет невозможно. При желании на стол наносят разметку, чтобы легче было измерить детали в процессе.

Привет любителям рукоделия, в этой инструкции мы рассмотрим, как сделать лобзик из старой швейной машинки. На таком станке можно резать довольно толстые материалы, конечно, станок не рассчитан на очень точную и аккуратную резку, но качество резки неплохое.По сути, швейная машина – это уже готовый лобзик, есть надежный агрегат, преобразующий крутящий момент от двигателя в возвратно-поступательные движения пилы. Достаточно лишь немного изменить дизайн и самоделка готова. Если проект вас заинтересует и вам нужен такой самодельный продукт, предлагаю изучить проект более подробно!

Материалы и инструменты, которые я использовал

Перечень материалов:
– старая швейная машина;
– двигатель подходящей мощности;
– Бельтинг;
– фанера;
– кругляк;
– болты;
– листовой металл;
– швеллер;
– трубы профильные;
– стяжки пластиковые;
– режущее полотно от ручного лобзика.

Список инструментов:
-;
– Торцовочная пила;
-;
-;
– метчики для нарезания резьбы;
– краска;
– ключи гаечные, отвертки.

Самодельный производственный процесс:

Шаг первый. Подготовка швейной машины
Подготовим швейную машину, нам нужно удалить все лишнее. Для начала разбираем нижнюю часть, откручиваем шатуны, нам нужно полностью снять основание с машины.

Далее на швейной машине в задней части есть два стержня, оставьте тот, который движется, к которому прикреплена игла.Другой приклад нужно убрать, он не нужен. При этом смазываем все подвижные части, так как нагрузка на швейную машинку уже будет больше.

Шаг 2 Изготовление рамы станка
Мы делаем раму для станка, сначала нужно собрать раму как обычный стол сильный. В качестве материала используем профильные трубы.

Далее нужно изготовить кровать, то есть ту часть каркаса, на которую мы будем устанавливать деталь от швейной машинки. Станина должна быть прочной, так как машина будет опираться всего на два болта. В качестве материала автор использует отрывок канала. Отрежьте, приварите монтажные ушки и надежно приварите швеллер к каркасу. После этого можно будет закрепить швейную машинку на станине.

установлю ножовочные полотна.Нам понадобится круглая пила, в ней просверливаем отверстие под ложу швейной машинки, а также отверстие под крепежный винт.

Осталось сделать фиксатор для ножа, вырезать в заготовке прорезь ножовкой по металлу, а затем вставить нож в прорезь и приварить прорези с внешней стороны так, чтобы пиле было во что упираться. Но при сварке нужно следить, чтобы сама пила не приваривалась.
Зажимаем полотно двумя болтами, просверливаем под них отверстия и нарезаем резьбу.

Упор необходимо приварить к каркасу. Здесь нам понадобится кругляк, автор в нем напоил и на место приварил. Для уменьшения трения и увеличения срока службы машины эту деталь лучше заменить на подшипник.

Шаг пятый Установка двигателя
Устанавливаем двигатель, чтобы понять где он должен быть, устанавливаем ремень. Монтажная деталь очень простая, это кусок листового железа, который приваривается к каркасу на стойках нужной длины. Стеллажи изготовлены из толстых железных пластин. Сам двигатель опирается на хомут, он прижимается к основанию, хомут представляет собой железную пластину с двумя резьбовыми стержнями, приваренными к основанию.

Step Six Countertop
Делаем столешницу, здесь нам понадобится фанера или OSB.Столешницу просто прикручиваем к каркасу саморезами. Не забудьте проделать отверстие под режущее лезвие. Машина после этого будет практически готова, приступаем к покраске.

Шаг седьмой. Покраска и сборка
Красим машинку, продуваем баллончиком все ржавчину, теперь машина выглядит отлично. Также красим и столешницы. После покраски машинку можно собирать, прикрепляем часть швейной машинки к каркасу, а также прикручиваем столешницу.
Устанавливаем двигатель, возле него автор установил конденсатор на пластиковых стяжках. Так же устанавливаем переключатель, у автора тип клавиатуры удобный в использовании. Проводим кабель по каркасу и фиксируем пластиковыми стяжками, чтобы не мешали.
Наверное, почти каждая семья унаследовала от бабушки старую ручную (или ножную) швейную машину. Никто не будет его шить, а выкидывать жалко – это рабочая вещь.
Именно из такой швейной машинки можно сделать ручной лобзик для резки фанеры, бальзы и пластика.Из дополнительных материалов понадобится пилка для фигурного вырезания из лобзика. (Приобрести такую пилку можно в магазине инструментов за 15-20 рублей). В среднем, превращение старой швейной машины в ручной лобзик занимает около 20 минут.
Такой лобзик будет очень кстати любителю делать поделки своими руками, лепке или просто любителю, чтобы наложить руки на деревянные плашки и сделать из них нужную и полезную вещь!
Кстати, по описанной ниже технологии можно сделать электролобзик.Для этого достаточно взять за основу старую электрическую швейную машинку.
Порядок переоборудования следующий:
1. Снимаем механизм плетения ниток (он стоит внизу), нужно открутить два болта.
2. Снимаем приводной вал механизма плетения ниток, для этого выбиваем шплинт.
3. Откручиваем панель (опять же пара болтов), которая закрывает эти механизмы и на месте отверстия, где проходит игла с натфилом, вырезаем прорезь под размер файла лобзика.
4.Теперь нужно подготовить файл:
4.1) обрезаем его верх так, чтобы длина была как игла швейной машинки.
4.2) напильником стачиваем зубцы вверху до появления сплошной перепонки на длине основания иглы.
4.3) с тыльной стороны файла также стачиваем до толщины основы иглы.
4.4) затачиваем нижнюю часть козырька
5. Теперь вставляем напильник в иглодержатель швейной машины.
6.Поворачивая колесо швейной машины, убедитесь.
– файл не касается лапки и панели.
– эта фанера входит под напильник в верхнем положении механизма.
– что работает тяговый механизм, и мы устанавливаем удобную для работы скорость тяги.
Вот и вся переделка. Теперь у вас есть станок для резки пластиковой фанеры и бальзы, который так необходим в нашем самодельном бизнесе.
Посмотреть пример выполнения продольных работ для модели самолета
Конечно, все это можно сделать и обычным ручным лобзиком, но это будет намного дольше.И зачем тратить время, если его можно сэкономить?
Также интересно:
Небольшой самодельный лобзик – небольшой настольный лобзик.
Лобзик – инструмент для мастерской – статья о том, как правильно пользоваться лобзиком.
Станок с ЧПУ своими руками – как сделать многофункциональный станок с ЧПУ в домашних условиях.
Валерий Комментарии:
Этот станок был сделан из швейной машины и предложен вниманию авиамоделиста.
Роман Комментарии:
Виды и назначение
Производство
Основа швейной машины
Для человека, привыкшего самостоятельно справляться с домашними проблемами, лобзик – необходимость.Электролобзики тоже подойдут любителям повозиться, тем, кто живет в своем доме, и дачникам. Сделать лобзик можно самостоятельно, так как эта модель существенно отличается в лучшую сторону от ручного инструмента. Электроинструмент улучшает качество разрезаемых продуктов, а также облегчает и ускоряет рабочий процесс.
Типы и назначение
Лобзик – это тонкая пила, которая дополнительно имеет лыжи для направления полотна пилы по поверхности. Он изобрел лобзик Альберт Кауфман, сначала заменив только иглу швейной машины лапкой или электропривод лезвием.Современный лобзик имеет простую конструкцию в виде электродвигателя и простого механизма привода полотна. Передняя, верхняя часть инструмента имеет направляющую, а нижняя содержит выдвижной пильный диск, делающий пропилы. Электрический лобзик имеет опорную площадку, что позволяет сосредоточиться на распиливаемой детали и работать с большой точностью.
Самодельный лобзик.
Лобзиком одинаково хорошо режет пластик, фанеру, медь, латунь или сталь. Функции лобзика должны позволять производить как прямые, так и криволинейные пропилы на различных материалах без нарушения внешнего контура изделий.Фиксированное положение инструмента позволяет делать пропилы с высокой точностью. Ручные лобзики не имеют системы натяжения и направляющих, благодаря чему лобзик имеет такой плавный и стабильный ход.
Для резки мелких деталей ручной лобзик неудобен. Поскольку он достаточно тяжелый, необходимо удерживать его одной рукой, а второй в это время направлять заготовку. Настольный лобзик лишен этого недостатка, но с его помощью сложно обрабатывать большие детали, да и габариты он имеет немалые.Для изготовления небольших заготовок лучше всего использовать лобзик типа мини-станка. Самый простой настольный лобзик несложно сделать своими руками.
Вернуться к содержанию
Производство
Чертеж термоэлектрической лобзиковой пилы.
Самая простая модель изготавливается довольно быстро, но ее наличия, как правило, достаточно для бытовых нужд. Тщательно сделанный лобзик не будет хуже заводского, а в чем-то может и превзойти его.Для того, чтобы сделать лобзик, вам понадобится:
ручной лобзик;
нагревательная нить;
саморезов;
фанера;
дюралюминиевых труб диаметром до 12 мм;
дрель;
хомут.
Для нормальной работы лобзика должны быть следующие детали: удобная ручка, выключатель (удобнее всего кнопочный), шнур питания, нагревательная нить.
Принципиальная схема пуска электродвигателя.
Первым делом сделаем каркас из дюралюминиевой трубы, но для основы можно использовать текстолит не менее 10 мм или фанеру толщиной. Чем проще изготовить каркас, тем проще будет пользоваться лобзиком. В раме должен быть канал для шнура питания. Специалисты считают, что лучшая форма рамы – это та, у которой одна из сторон отклонена на 45º.
Затем из листовой меди толщиной в миллиметр изготавливается серьга, которая крепится к каркасу винтами в том месте, где рамка соединяется с ручкой.Серьга, винт и барашковая гайка образуют зажим, в котором закреплена нагревательная нить. Прижимные щечки изготовлены из дюралюминиевого листа толщиной 0,8 мм, между ними находится кнопочный переключатель.
После этого в фанере вырезается щелевое отверстие, через которое пила может пройти. Этот зазор удобно проделывать дрелью. По нему делаются разметки и отверстия, переходы между которыми плавные. Вместо фанеры можно использовать оргстекло, пластик, металл. Затем просверлите проделанные монтажные отверстия в фанере и на самой опорной плите.Лобзик на фанерной основе фиксируется саморезами, чтобы пилка могла пройти через прорезь. Конструкцию прикрепляют к столу или верстаку с помощью струбцины так, чтобы напильник был направлен вверх. Если зажим не подходит, можно использовать другое крепление, более подходящее для конкретного случая. Хотя напильник в этом случае остается стандартным, освобождаются обе руки, за счет этого увеличивается возможность резки, поэтому конструкция в таком виде функциональна.
В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, например, от утюга.Он фиксируется как стандартное пильное полотно между торцами рамы с небольшим натяжением. Для нагрева нити накала подается 14 В, а для регулирования напряжения используется реостат. Ток определяет длину и толщину нихромовой нити; реостат помогает установить оптимальную силу тока. Сила тока влияет на температуру, до которой нагревается нить, если материал слишком высок, он нагревается и может загореться, а если не разрезать достаточно, это будет невозможно.
Оптимально подобранный лобзик своими руками позволит вырезать фигуры сложной формы.
Вернуться к содержанию
Основа швейной машины
Speed Лобзик Регулятор скорости.
Достоинством данной конструкции является прежде всего ее простота, поскольку привод даже не имеет ременной передачи. Доска до 50 мм распиливается такой моделью с легкостью. Лобзик будет состоять из двух параллельно установленных деревянных рычагов, закрепленных на жестком деревянном каркасе.Одним концом их соединяет прочный нейлоновый шнур, а другим – натянутый напильник. За счет пары эксцентриков напильник будет совершать возвратно-поступательное движение, поскольку эта пара вращающихся грузов прикреплена к нижнему рычагу, качаясь на оси опорного блока с помощью подшипника скольжения. В качестве привода удобнее всего использовать исправный мотор от старой швейной машинки. Если нагрузки зафиксированы на оси эксцентрично, то каждый оборот вала двигателя будет обеспечивать цикл возвратно-поступательного движения файла.Изменяя размеры фиксированных нагрузок и степень натяжения нейлонового шнура, можно даже изменить ход файла. Для изготовления потребуются:
двигатель швейной машины;
досок;
стальной стержень диаметром 20 мм, хорошо подходит болт с резьбой;
Полоса стальная
для изготовления товаров, подойдут и старые часовые гири;
пильный диск.
Детали корпуса изготовлены из 2-х досок, распиленных на размер 20х250х800 мм, чтобы отверстия совпадали точнее, сначала скрепляются между собой.Выпиливая контур, все края деталей скругляются, кроме прилегающих к основанию. Расстояние от точки крепления до оси вращения этого инструмента на плече больше на 6 мм. Это позволяет увеличить ресурс и эффективность работы, так как при движении вверх файл движется назад, а при движении вниз отклоняется вперед. Если наклон уменьшить, пиление инструмента будет медленнее, но это повысит точность.
Ось опоры служит для крепления к ней с двух сторон груза.Перед окончательной затяжкой гайки убедитесь, что грузы установлены симметрично, так как при неравномерном возвратно-поступательном движении пропилы будут очень неровными. Затем на нижний рычаг устанавливается опорный блок, перед окончательной фиксацией необходимо проверить, соприкасаются ли нагрузки рычага во время работы. Мотор подключается к лобзику с помощью гибкого резинового шланга достаточной длины.
Верхний и нижний рычаги устанавливаются на раму, держатели пил вырезаются на концах и фиксируются шпильками.Чем лучше натянут напильник, тем быстрее, чище и ровнее будет распиловка. Можно использовать, как в фирменных лобзиках, стержни с резьбой, но натяжка нейлоновым шнуром тоже достаточно эффективна.
Лобзик: практические рекомендации
Несколько слов в заключение
Самодельный лобзик. Звучит нереально. Однако во все времена профессионалов ценили и востребовали. Столярное дело может быть как основным заработком, так и приятным хобби. Из рук плотника выходят чудесные изделия, неповторимые и неповторимые.В современном мире с его ужасной экологией каждый человек все больше стремится окружить себя натуральными материалами. Деревянные вещи своими руками могут стать эксклюзивным, бесценным подарком.
Лобзик способен разрезать любой листовой материал вверх и вниз.
Но для того, чтобы создать всю эту магию, вам понадобится не только качественное дерево, но и инструменты. В магазинах продаются самые разные лобзики по дереву, но настоящий мастер не удовлетворится таким инструментом.Потому что они не подходят для выполнения по-настоящему тонкой ювелирной работы. Выход один – сделать лобзик. Если у вас есть руки и светлая голова на плечах, то вам по силам такое задание.
Есть несколько вариантов изготовления такого инструмента: обновить купленную модель или сделать доступной. Лобзики бывают двух видов по дереву: ручные и электрические. Ручные инструменты – это классика.
Швейная машина
швейная машина старого образца;
файл.
Фигурка-схема самодельного лобзика.
Открутив болты, игла осторожно вынимается.
Приводной вал снят.
Крышка отвинчена.
Отверстие для иглы расширяется до размера подготовленного файла.
Длина напильника обрезается по размеру иглы.
Верх и низ файла шлифованы.
Напильник вставлен в иглу.
Материалы для настольного лобзика:
Из дюралюминиевой трубы нужно сделать каркас.
При его изготовлении не забывайте о необходимости наличия канала для того, чтобы впоследствии проложить шнур питания.
Изготовление С-образного каркаса из медного листа. Далее он на месте прикручивается к раме, в которой соединяется с рукояткой инструмента.
В пластике прорезан зазор. Через него проходит файл. Чтобы вырезать отверстие понадобится дрель.
В пластике просверлены монтажные отверстия.
Лобзик закреплен на пластиковом основании так, чтобы напильник проходил через прорезь.
Конструкция крепится к столу, для этого используются зажимы.
Вернуться к содержанию
Лобзик состоит из двигателя и кресла-качалки с пилой.
В качестве мотора можно использовать моторы от стиральной машины и швейной машины. Корпус изготовлен из фанеры. В него входит сама база и стол. Ящик должен располагаться между основанием и столом, а также на внутренней стороне кронштейна полки и промежуточного вала. А на спинке диск и кресло-качалка.
Эксцентрик соединен с коромыслом с помощью тяги. Штанга изготовлена из стального листа. Это все соединяется саморезами. Промежуточный вал должен быть установлен на нескольких подшипниках, они закрываются крышкой, во избежание попадания грязи и опилок. Шкив двухрядный надевается на вал и фиксируется винтами. Также монтируется эксцентриковый лобзик. На эксцентриковом фланце просверлены четыре отверстия. Благодаря этому ступенчатый винт изменит положение. Соответственно изменится амплитуда нарастания.Кресло-качалка – это деревянная качалка, в которую нужно установить винт. А с лицевой стороны конструкции металлические пластины, на петлях, с помощью которых крепятся файлы. Файл помещается в прорезь рабочего стола и плотно зажимается.
Коромысла в рабочем состоянии часто и сильно колеблются, плиты подвергаются чрезмерно большим нагрузкам. Поэтому необходимо уделить должное внимание правильному креплению пилы. Пластины должны быть надежно закреплены в пазах и сильно затянуты.А вот серьги, на которых держатся файлы, настроены так, чтобы винты не слишком туго зажимали половинки.
Основные характеристики бытовых лобзиков.
Ось должна получить немного свободы. Винт, стягивающий балку, должен иметь небольшой зазор для упорного винта. Саму подставку-качалку можно сделать из бруса. С верхней стороны планки делается паз для верхней балки. Подставка может быть как половинчатой, так и цельной.
Здесь можно сделать такие самоделки своими руками.Лобзики по дереву бывают разные, но лучше не найти тот, который вы сделаете своими руками. Такой инструмент прослужит вам верой и правдой долгие годы. Это настоящая помощь домашнему мастеру. Сколько можно сделать с помощью этого простого агрегата. Но все же это устройство может быть опасным, поэтому перед началом работы следует ознакомиться с правилами эксплуатации инструмента.
Вернуться к содержанию
Техника безопасности при работе с лобзиком по дереву
Не забудьте про защитный костюм, очки и, конечно же, респиратор.
Не перегружайте инструмент, это приводит к падению скорости.
Не оставляйте включенный прибор без присмотра.
Не кладите лобзик, пока он полностью не остановится.
Запрещается работать с неисправным инструментом.
Материал ни в коем случае нельзя держать в руках. Он должен быть надежно закреплен.
Советы по работе самодельным лобзиком:
Необходимо внимательно следить за состоянием файлов.Глупые файлы плохо и плохо выполняют свою работу и вредно нагружают накопитель.
Если необходимо сделать прямой пропил, используются пилки с широким лезвием, это дает идеально ровный пропил.
В результате давления на инструмент лезвие перегревается и неизбежно затупляется. Работать нужно плавно и аккуратно.
При резке мягких металлов протрите лезвие машинным маслом.
При работе с деревом используйте максимальную скорость.
Следите за инструментом, его техническим состоянием.
Вернуться к содержанию
Несколько слов в заключение
Работа с деревом доставит вам массу удовольствия и радости. Из этого материала делают замечательные вещи. Вы можете сделать своими руками замечательные подарки и сувениры для друзей и близких.
Если вы никогда не пользовались лобзиком по дереву, то непременно проверьте свои силы. Этот навык пригодится каждому домашнему мастеру. Ведь этот инструмент не только делает различные ажурные декоративные поделки, он еще и незаменим при строительных и ремонтных работах.Это универсальный инструмент в мастерской. Лобзик эффективно режет не только дерево, но и пластик, гипсокартон, ламинат, керамическую плитку и даже металлические листы. Простота использования делает его оптимальным режущим инструментом.
Лобзик из швейной машинки, или используйте все под рукой и не ищите другого
вот копает еще –
Идея сделать лобзик пришла мне в голову много лет назад, но воплотил ее в жизнь намного позже – когда кто-то бросил мне в руки вышедшую из строя вышедшую из строя швейную машину Подольского завода.
Из «внутренностей» станка он взял только главный вал и узел «игловодитель», а остальные демонтировал. Он отрезал переднюю часть платформы, оставив только подпятник под стойкой Г-образного корпуса. На наждаке осушил все приливы на поверхности дна. Просверлил по углам отверстия в углах и через них снизу прикрепил к столу перевернутую машинку. Кстати, я также использовала бордюрный камень от старой лапки швейной машинки.Правда, такую тумбу найти, наверное, сложнее, чем сам станок, но сделать ее из ДСП толщиной 20 мм несложно. Я закрыл верх стальным листом толщиной 1,5 мм (также можно дюралюминий).
На выступающий конец главного вала для клиноременной передачи установили шкив диаметром 80 мм (можно взять и от старой лапной швейной машинки, нужно только расточить под клиновой ремень) Аналогичный шкив, но большего диаметра (100 мм), установлен на валу двигателя. Электродвигатель – однофазный (220 В) мощностью 180 Вт и частотой вращения 1350 об / мин вместе со шкивом, использованным от старого. стиральная машина
Электродвигатель был закреплен на нижней платформе шкафа, которая была сделана из бакелитированной фанеры достаточной толщины 20 мм, поскольку эта платформа не находилась в самом шкафу.В платформе я предварительно вырезал продолговатые канавки в отверстиях в ножках электродвигателя, чтобы двигать двигатель и натягивать приводной ремень. Самым сложным в изготовлении, требующим некоторого опыта работы с металлом, является пильный агрегат. Но для этого не требуется точное (особенно точное) исполнение, так что вы можете делать его части, вплоть до файла, самостоятельно.
Пильный агрегат показан на рисунке. На игловодитель надевается оправка с прорезью из шестигранника, которая фиксируется стопорными винтами.В паз оправки вставляется напильник, на его заплечики предварительно надевается шайба с прорезью и проточкой. Канавка шайбы лежит на плечах напильника. не сломалась, предусмотрен упорный ролик в сборе. Для этого в крышке выпиливается отверстие размером 65 × 13 мм. Пластина крепится симметрично винтами с потайной головкой над этим отверстием. Под ним монтируется роликодержатель. Крепление осуществляется винтами с потайной головкой и пластиной с двумя резьбовыми отверстиями.Ролик из стали устанавливается в прорезь держателя ролика и фиксируется осью заклепки диаметром 3 мм. Пластина должна быть установлена заподлицо с поверхностью крышки, поэтому нужно выбрать выемку под пластину стамеской.
Напильник из углеродистой стали, при отсутствии покупки зубья вырезаются напильником и напильником такой же формы, как и у продольных ножовок. Зубы должны быть разведены, но поскольку они очень маленькие, использовать специальный инструмент по этой причине практически невозможно.тисками, то бородой и молотком следует наносить легкие сгибающие удары через зуб. Затем пилку переворачивают и таким же образом загибают остальные зубы. После заточки зубья необходимо закалить.
На таком стационарном лобзике удобнее и продуктивнее работать, чем на ручном электрическом, особенно с небольшими заготовками. И качество, на мой взгляд, намного выше.
Схема и чертежи лобзика лобзик_станок-1.jpeg лобзик_станок-2.jpg
Прикрепленные изображения
# 6 Вася Никоненко
Члены
762 сообщения
Город: Брусилов
Имя: Никоненко Вася
Лобзик от швейной машинки, или используйте все под рукой и не ищите другое
в глубине души – тиран
Участники
2885 сообщений
Город: Новосибирск (Народная-Ипподромская)
Имя: Андрей
Лобзик от швейной машинки, или пользуйся всем под рукой и не ищи другого
# 8 Сергей Викторович
Запрещено
9223 сообщения
Лобзик от швейной машинки, или пользуйся всем под рукой и не ищи другого
Запрещено
3816 сообщений
Лобзик от швейной машинки, или используйте все под рукой и не ищите другой
лобзик вверх ногами поставьте
самый разумный, и компактный, плюс есть раскачка пилки, сам свой фиолетовый скотч адаптировал, плюс легко снимается для других работ.А если и сделаешь, то с качалкой под напильник тонкий, то можно будет резать.
# 10 Вася Никоненко
Члены
762 сообщения
Город: Брусилов
Имя: Никоненко Вася
Лобзик от швейной машинки, или пользуйся всем под рукой и не ищи другого
Эх Вася, Вася. А как насчет токаря по дереву?
А насчет токарной обработки, токарная обработка встроена.
Можно поставить обычный лобзик вверх ногами.
Можно, но не вариант для меня
Запрещено
5351 сообщений
Лобзик от швейной машинки, или используйте все под рукой и не ищите еще
Раньше делали с компрессорами от холодильника. Главное – аккуратно разобрать. Но по удобству мануала отстает. А если вручную, то лучше купить, самому сделать очень сложно.
Еще можно сделать ленту, лучше стационарного лобзика.
Члены
5128 сообщений
Лобзик от швейной машинки, или используйте все под рукой и не ищите другого
Вася Никоненко . Не бери все сразу. Или доделать работу устанешь, или все нафиг бросить. Что ж, неправильный опыт у вас появится и работать в будущем будет сложно из-за распыления сил на ненужное.
А можно делать все, что не противоречит законам физики.Вопрос в том, делать ли это
Многие любители повозиться в домашних условиях пользуются лобзиком. Разнообразие этих инструментов велико. На выбор представлены как ручной, так и электрический инструмент, с помощью которого можно сделать самые разные поделки. Но, если нет желания или возможности покупать лобзик, тогда можно сделать лобзик своими руками . Ответ возможен, и не одним способом. В этой статье мы рассмотрим варианты самодельных лобзиков для домашнего использования.
Изготовление лобзика на швейной машинке
Лобзик своими руками из рабочего стола
Купить или сделать самому?
Изготовление лобзика из швейной машины
Многие унаследованные от бабушки швейные машинки были ручными или лапными.Никто не будет использовать их по прямому назначению, а выбрасывать жалко. Но из него можно сделать замечательный ручной лобзик для резки фанеры, пластика и бальзы. Дополнительным материалом для переделки станет только пилка от лобзика, а вся работа займет не более двадцати минут. Пользу от него получат все любители поделки своими руками. Процесс преобразования выглядит следующим образом:
Механизм плетения нити снят. Он находится внизу и снимается откручиванием двух болтов;
Выбивается шплинт и снимается приводной вал механизма плетения нити;
Отвинчивается панель, которая защищает механизмы, а прорезь, в которой проходит игла, расширяется до размера файла;
Файл готовится.Для этого ее обрезают так, чтобы по длине была иголка. Верхние зубы обтачиваются напильником, а нижняя часть шлифуется по острию;
Напильник вставлен в иглодержатель.
Примечание . Если взять за основу электрическую машину, то точно так же можно сделать лобзик. После этого необходимо повернуть колесо швейной машины и убедиться, что пила не соприкасается с лапкой и панелью, что фанера свободно проходит, что механизм работает исправно.На этом переделка закончена. Теперь у вас есть самодельный лобзик, который вполне подходит для большинства работ.
Лобзик своими руками из рабочего стола
Еще один вариант, как сделать лобзик своими руками, немного сложнее предыдущего, но при этом более практичный и удобный. Для этого вам понадобится электрический лобзик, который максимально облегчит работу. Для сборки станка понадобятся: любой старый стол, электролобзик (послужит силовым агрегатом), ручной лобзик и фанера (для изготовления дуг и стержней).
Примечание! В качестве силового агрегата можно использовать абсолютно любую модель электрического лобзика.
Процесс начинается с изготовления «качелей», которые одним концом соединяются с механизмом электрического инструмента, а другим – для удержания напильника. Лобзик фиксируется саморезом под крышкой стола. В крышке проделывается круглое отверстие, чтобы напильник в нем свободно перемещался, а пыль и стружки не налипали. Над электроинструментом устанавливают качели, а между ними закрепляют пилку.
На одном конце он закреплен на лобзике, а на другом конце на колесе в конце поворота. Педаль запуска очень проста. Для этого из металлической пластины формируют изделие с крючком на одном конце и застежкой на другом. Крючок надевается прямо на пусковую кнопку инструмента, а другой конец прикрепляется к деревянной доске, которая будет служить педалью.
Купить или сделать самому?
Самодельные лобзиковые пилы могут изготавливаться разными способами и в разном исполнении.Самым распространенным является переделка электропилы в станок для работы. Сделать это довольно просто, его конструкция аналогична приведенной выше. Но всегда нужно учитывать, какой материал (толщина, размеры) будет обрабатываться. Если это толстые материалы, то нужно рассчитать рабочее пространство, чтобы они туда поместились. Также этот момент важен с точки зрения выбора файла.
Важно! Если вы рассчитываете на большие объемы работы, то самодельная машина для вас окажется малоэффективной.
Самодельные конструкции машин бывают от самых простых до самых сложных. Совет, который я хочу дать: не изобретайте сверхсложные механизмы, потому что это отнимет у вас много времени и потребует значительных вложений, поэтому самодельное устройство теряет всякий смысл. Если вам нужен профессиональный мощный инструмент, лучше сразу купить его. А для простых домашних поделок и несложных задач будет достаточно самой простой машинки.
Современный стиль в интерьере: воплощение удобства, практичности и функциональности

Идея сделать лобзик пришла мне в голову много лет назад, но воплотила ее в жизнь намного позже – когда кто-то бросил мне в руки выброшенную вышедшую из строя швейную машинку производства Подольского завода.
Из «внутренностей» машины он взял только главный вал и узел «игольницу» и разобрал остальные детали. Он отрезал переднюю часть платформы, оставив только подпятник под стойкой Г-образного корпуса. На наждаке осушил все приливы на поверхности дна. Я просверлил отверстия по углам в углах и через них повернул перевернутый станок на стол снизу. Кстати, я также использовала бордюрный камень от старой лапки швейной машинки.Правда, такую тумбу найти, наверное, сложнее, чем сам станок, но сделать ее из ДСП толщиной 20 мм несложно. Я закрыл верх стальным листом толщиной 1,5 мм (также можно дюралюминий).
На выступающий конец главного вала для клиноременной передачи был установлен шкив диаметром 80 мм (можно взять и от старой лапной швейной машинки, нужно только расточить под клиновой ремень) A аналогичный шкив, но большего диаметра (100 мм), установленный на валу двигателя Электродвигатель – однофазный (220 В) мощностью 180 Вт и частотой вращения 1350 об / мин вместе со шкивом, использованным от старой мойки машина
Электродвигатель был закреплен на нижней платформе шкафа, которая была сделана из бакелитированной фанеры достаточной толщины 20 мм, поскольку эта платформа не находилась в самом шкафу.В платформе я предварительно вырезал продолговатые канавки в отверстиях в ножках электродвигателя, чтобы двигать двигатель и натягивать приводной ремень. Самым сложным в изготовлении, требующим некоторого опыта работы с металлом, является пильный агрегат. Но для этого не требуется точное (особенно точное) исполнение, так что вы можете делать его части, вплоть до файла, самостоятельно.
Пильный агрегат показан на рисунке. На игловодитель надевается оправка с прорезью из шестигранника, которая фиксируется стопорными винтами.В паз оправки вставляется напильник, на его заплечики предварительно надевается шайба с прорезью и проточкой. Канавка шайбы лежит на плечах напильника. не сломалась, предусмотрен упорный ролик в сборе. Для этого в крышке выпиливается отверстие размером 65 × 13 мм. Пластина крепится симметрично винтами с потайной головкой над этим отверстием. Под ним монтируется роликодержатель. Крепление осуществляется винтами с потайной головкой и пластиной с двумя резьбовыми отверстиями.Ролик из стали устанавливается в прорезь держателя ролика и фиксируется осью заклепки диаметром 3 мм. Пластина должна быть установлена заподлицо с поверхностью крышки, поэтому нужно выбрать выемку под пластину стамеской.
Напильник из углеродистой стали, при отсутствии покупки зубья вырезаются напильником и напильником такой же формы, как и у продольных ножовок. Зубы должны быть разведены, но поскольку они очень маленькие, использовать специальный инструмент по этой причине практически невозможно.тисками, то бородой и молотком следует наносить легкие сгибающие удары через зуб. Затем пилку переворачивают и таким же образом загибают остальные зубы. После заточки зубья необходимо закалить.
На таком стационарном лобзике удобнее и продуктивнее работать, чем на ручном электрическом, особенно с небольшими заготовками. И качество, на мой взгляд, намного выше.
Схема и чертежи лобзика

На видео работает лобзик от старой швейной машинки
Ну еще вариант создания лобзика
Идея сделать лобзик пришла мне в голову много лет назад, но воплотила ее в жизнь гораздо позже – когда кто-то бросил мне в руки выброшенную вышедшую из строя швейную машинку производства Подольского завода.
Из «внутренностей» станка он взял только главный вал и узел «игловодитель», а остальные демонтировал. Он отрезал переднюю часть платформы, оставив только подпятник под стойкой Г-образного корпуса. На наждаке осушил все приливы на поверхности дна. Просверлил по углам отверстия в углах и через них снизу прикрепил к столу перевернутую машинку. Кстати, я также использовала бордюрный камень от старой лапки швейной машинки.Правда, такую тумбу найти, наверное, сложнее, чем сам станок, но сделать ее из ДСП толщиной 20 мм несложно. Я закрыл верх стальным листом толщиной 1,5 мм (также можно дюралюминий).
На выступающий конец главного вала для клиноременной передачи был установлен шкив диаметром 80 мм (можно взять и от старой лапной швейной машины, нужно только расточить под клиновой ремень) A аналогичный шкив, но большего диаметра (100 мм), установленный на валу двигателя Электродвигатель – однофазный (220 В) мощностью 180 Вт и частотой вращения 1350 об / мин вместе со шкивом, использованным от старой мойки станок
Электродвигатель был установлен на нижней платформе шкафа, которая была сделана из бакелитированной фанеры толщиной 20 мм, так как эта платформа не существовала в самом шкафу.Пильный агрегат сложен в изготовлении и требует некоторого опыта работы с металлом. Но он не требует точного (особенно точного) исполнения, поэтому его детали, вплоть до напильника, также можно изготовить своими руками.
Пильный агрегат показан на рисунке. На игловодитель надевается оправка с прорезью из шестигранника, которая фиксируется стопорными винтами. В паз оправки вставляется напильник, на его заплечики предварительно надевается шайба с прорезью и проточкой. Канавка шайбы лежит на плечах напильника.не сломалась, предусмотрен упорный ролик в сборе. Для этого в крышке выпиливается отверстие размером 65 × 13 мм. Пластина крепится симметрично винтами с потайной головкой над этим отверстием. Под ним монтируется роликодержатель. Крепление осуществляется винтами с потайной головкой и пластиной с двумя резьбовыми отверстиями. Ролик из стали устанавливается в прорезь держателя ролика и фиксируется осью заклепки диаметром 3 мм. Пластина должна быть установлена заподлицо с поверхностью крышки, поэтому нужно выбрать выемку под пластину стамеской.
Напильник из углеродистой стали, если нет покупки, зубья вырезаются напильником и напильником такой же формы, как у продольных ножовок. Зубы должны быть разведены, но поскольку они очень маленькие, использовать специальный инструмент по этой причине практически невозможно. тисками, то бородой и молотком следует наносить легкие сгибающие удары через зуб. Затем пилку переворачивают и таким же образом загибают остальные зубы. После заточки зубья необходимо закалить.
Вам нужна головоломка для вашего проекта?
По сути, лобзик используется для резки кривых и рисунков по трафарету. Некоторые другие инструменты будут имитировать многие функции головоломки, поэтому она не всегда может понадобиться для некоторых проектов. На рынке есть много других электрических пил, и выбор правильной пилы может значительно облегчить выполнение задачи.
Копировальная пила
Ручные пилы, такие как копировальные пилы, имеют очень тонкое лезвие, но отлично работают при вырезании фигур из дерева.Лезвие почти такое же тонкое, как проволока, но они обладают гибкостью, чтобы справиться с такими сложными проектами, как надписи, трафарет или резьба. Это идеально, если в структуре вашего проекта есть изогнутые линии.
Лобзик
Лобзик работает аналогично копировальной пиле. Эта пила используется в основном для создания резьбы по дереву, но ее также можно использовать как неэлектрическую альтернативу лобзику. Очень тонкое лезвие преодолевает мельчайшие изгибы и углы, обеспечивая отличные результаты.
Сабельная пила
Отличие сабельной пилы от лобзика заключается в эксплуатации. Лобзик – это горизонтально расположенная пила, которая удерживается на одной линии с плоской поверхностью, в то время как сабельная пила используется перпендикулярно плоской поверхности. Нарезание трафаретов и лекал возможно сабельной пилой.
Ленточная пила
Для более крупных проектов рекомендуется использовать ленточную пилу. У этого есть вертикальное лезвие. Недостатком использования ленточной пилы является то, что полотно может двигаться вверх и вниз только в двух фиксированных точках, и древесину необходимо перемещать вокруг полотна.Лобзики достаточно портативны, чтобы перемещаться по дереву.
Ротационная пила
Ротационная пила отлично подходит для вырезания определенной формы в кусок дерева. Хотя вам придется просверлить пилотное отверстие, а затем лобзиком вырезать изгибы на куске материала, дисковая пила способна завершить этот проект, используя всего один инструмент. Ротационные пилы вырезают собственные пилотные отверстия с помощью спирального лезвия. Это позволяет инструменту резать как вниз, так и горизонтально.
Ножовка по металлу
Ножовка по дереву подойдет для проекта только в том случае, если вы собираетесь резать по прямой линии.Ножовка предназначена только для резки под прямым углом и не идеальна для обработки кривых. Головоломка, как правило, будет лучшим вариантом для работы с орнаментом.
Спиральная пила
Для более крупных проектов может быть целесообразно использовать спиральную пилу с вертикальным лезвием. Одним из недостатков использования ленточной пилы по отношению к определенным проектам является то, что полотно находится в фиксированном состоянии. Это ограничивает его универсальность по сравнению с лобзиком.
Сильные стороны лобзика
Лобзиковые пилы используются в основном для обработки дерева, но они могут резать и металл.Они особенно полезны для вырезания из дерева нестандартных форм, таких как кривые и трафареты. На лобзик можно использовать множество различных лезвий, которые могут работать с разными типами материалов. Сменные лезвия легко найти и они относительно недороги.
Как вырезать круги с помощью маршрутизатора
Детали проекта
Расчетное время
30 минут
Сегодня я делюсь простой техникой, в которой используется фрезерный станок для создания идеального разреза круга.Создать идеально круглый вырез с помощью лобзика может быть очень сложно. К счастью, есть еще один простой способ вырезать круг с помощью фрезерного станка и простого приспособления для изготовления кругов своими руками.
Заменив подножку маршрутизатора на доску и вставив точку поворота (я использовал гвоздь), маршрутизатор может вырезать круглые пропилы практически любого размера. Некоторые мастера по дереву даже предпочитают этот метод резки круглых обеденных столов
.
Если вы собираетесь часто использовать это приспособление и хотите сделать его многоразовым, вам может быть полезно сделать его из тонкого листа акрила и просверлить ряд отверстий со стандартным интервалом.Возможно, я сделаю это в будущем, но для тестирования процесса с этими небольшими проектами отлично подойдет кусок дерева.
Чтобы почувствовать этот процесс, я протестировал его на трех небольших проектах; табурет, колбасная доска и круглая рама для зеркала. Читайте дальше, чтобы узнать, как сделать свой собственный!
Как сделать шаблон для кружков своими руками:
Шаг 1. Снимите опорную плиту маршрутизатора
Дженн Ларджесс
Для начала выньте аккумулятор (или отключите) роутера.Отвинтите винты, которые удерживают опорную пластину на маршрутизаторе, а затем снимите опорную пластину.
Шаг 2: Обведите подножку на доске
Дженн Ларджесс
Проследите отверстия на одном конце длинной тонкой доски, например доски толщиной ½ дюйма, которую вы легко найдете в домашнем центре.
Шаг 3: Просверлите отверстия
Дженн Ларджесс
Просверлите отверстия под винты и отверстие для фрезы.Переверните доску и утопите отверстия для шурупов, чтобы они встали заподлицо с нижней частью доски.
Шаг 4. Присоедините плату к маршрутизатору
Дженн Ларджесс
С помощью дрели / отвертки прикрепите плату к маршрутизатору с помощью винтов и отверстий, используемых в подножке.
Шаг 5: Отрегулируйте глубину фрезы
Дженн Ларджесс
Установите фрезер с прямой битой.Установите глубину первого прохода менее 1/8 дюйма.
Шаг 6: Установите точку поворота
Дженн Ларджесс
Отметьте и просверлите небольшое отверстие в доске для точки поворота с желаемым радиусом круга.
Шаг 7: Сделайте круговые пропилы
Дженн Ларджесс
Чтобы подготовиться к распилу, прижмите кусок фанеры к рабочей поверхности.Положите доску на фанеру и прикрутите по углам. (В моем первом дубле я прикрутил только два угла, но выбрал все четыре угла в следующих раундах.)
Наводил фрезер над деревом, а затем погрузился в пропил, один раз повернув фрезер по кругу. Выключите маршрутизатор и пропылесосьте путь. Уменьшите глубину фрезы еще на 1/8 дюйма и повторяйте процесс до тех пор, пока вы не прорежете доску на всю глубину и не получите идеально круговой надрез.
Шаг 8: Проект табурета – отрежьте ножки
Дженн Ларджесс
Чтобы сделать табурет, я повторил этот разрез на второй доске, чтобы вдвое увеличить толщину сиденья. Затем я вырезал четыре ножки под углом 15 градусов на торцовочной пиле. В качестве подсказки я отметил передний край скошенного разреза (и использовал стопорный блок), чтобы точно знать, где выровнять угол на нижней стороне стула, обращенный внутрь к центральной точке.
Шаг 9: Проект табурета – Отметьте сиденье
Дженн Ларджесс
Просверлите отверстия в сиденье стула на расстоянии 1¾ дюйма от края, используя угол ножки в качестве направляющей, и в центре каждой ножки.
Шаг 10: Проект табурета – прикрепите ножки
Дженн Ларджесс
Нанесите небольшое количество клея на верхнюю часть каждой ножки, а затем закрутите винты через сиденье и в каждую ножку.
Шаг 11: Проект табурета – закрепите сиденье
Дженн Ларджесс
Наконец, нанесите столярный клей на поверхность сиденья и добавьте второй слой, чтобы создать более толстый верх и скрыть крепления для ног.
Шаг 12: Проект Charcuterie – Соберите и разрежьте на части
Дженн Ларджесс
Чтобы сделать доску для колбас, соберите две сосновые доски и один кусок ореха с помощью клея и винтов с отверстиями.Отметьте на доске расположение и форму ручки. Наведите фрезер и приспособление над вырезом и отметьте на доске начальную и конечную точки.
Шаг 13: Charcuterie Project – Отрежьте ручку
Дженн Ларджесс
Когда круг будет вырезан, вырежьте форму ручки лобзиком и просверлите отверстие для подвесного ремня.
Шаг 14: Проект рамы зеркала – Обрежьте внутренний край
Дженн Ларджесс
Последним проектом, который я пробовал, была рама круглого зеркала.В этом проекте требуется вырез, чтобы сделать внутренний И внешний край рамы, поэтому прикрутите доски к рабочей поверхности по углам и по центру. Сделайте первый надрез немного меньше круглого зеркала. Затем сделайте немного более широкий вырез, который соответствует размеру зеркала, но на глубину всего 1/8 дюйма, чтобы создать выступ, чтобы зеркало могло войти в раму, не проваливаясь.
Шаг 15: Проект рамы зеркала – Обрежьте внутренний край
Дженн Ларджесс
Наконец, отрежьте внешний край рамы на дюйм и четверть от внутреннего края.Когда кусочки будут готовы, нанесите клей на концы и слегка скрепите их вместе. Завершите раму и с помощью клея прикрепите зеркало к плечу с тыльной стороны.
Мощные инструменты для ремонта дома своими руками
Если вы купите товар по ссылкам на этой странице, мы можем получить комиссию. На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.
Приглашаем всех любителей ремонта своими руками или деревообработки! Лобзик – один из самых универсальных режущих инструментов.Вы можете использовать его для резки любых материалов, от дерева до керамики и металла. Его можно использовать для вырезания прямых линий, скошенной кривой или разных углов. Какой бы тип проекта DIY вы ни планировали, лобзик поможет вам быстро и эффективно выполнить свои задачи.
5 лучших лобзиковых пил
BLACK + DECKER BDEJS600C Лобзик
Bosch JS572EBK Jig Saw Kit
Makita 4351FCT Barrel-Grip Jig Saw 900-DC3 Никелевый пила Комплект пилы (наш лучший выбор)
PORTER-CABLE PCC650B MAX Jig Saw
Наш лучший выбор
для лучшей лобзиковой пилы
Наш лучший выбор для лучшей лобзиковой пилы – это DEWALT DC330K 18-вольтовая лобзиковая пила .Обладая превосходной производительностью резки и дизайном, специально разработанным для вашего повышенного комфорта и контроля, пила DEWALT представляет собой универсальный режущий станок, который поможет вам справиться с любыми видами ремонта или деревообработки, как профессионал.
Наряду с множеством интеллектуальных функций, которые сделают ваши задачи по резке легкими, аккумуляторная функция лобзика дает вам столь необходимую мобильность для работы дома или вдали от места работы.
Проверьте цену на Amazon
Как выбрать лучшую лобзиковую пилу
Прочная и мощная лобзиковая пила – незаменимый инструмент для любой мастерской.Но для того, чтобы найти идеальную модель, которая подойдет для вашего проекта ремонта или обработки дерева своими руками, вам необходимо учитывать некоторые характеристики, уникальные для пильного инструмента.
Электропитание
Как и в большинстве электроинструментов, все решает их источник питания. В случае с лобзиком есть два основных источника питания: электричество или аккумулятор. Во-первых, чтобы помочь вам подобрать лобзик, соответствующий вашим потребностям, подумайте над двумя вопросами:
1. Планируете ли вы выполнять некоторые базовые проекты по деревообработке, которые будут ограничены вашей мастерской? Если это так, то отличным вариантом являются сетевые / электрические лобзики, такие как BLACK + DECKER , Bosch или Makita .
2. Вам нужно сделать крупномасштабный ремонт, который требует от вас передвижения по территории вашей собственности и из комнаты в комнату? Может быть, вам нужно работать не только внутри, но и снаружи? Рассмотрим модели с аккумулятором или аккумулятором, такие как лобзики DEWALT или PORTER-CABLE .
Аккумуляторный лобзик можно использовать где угодно, внутри и снаружи, дома или за пределами предприятия, если вы профессиональный продавец.
Если вы выберете пилу с питанием от сети, недостатком является то, что вам придется находиться рядом с электрической розеткой или вам, возможно, придется использовать удлинитель для тяжелых условий эксплуатации. Вы также должны всегда помнить, где находится шнур питания, чтобы не перерезать его электроинструментом и не споткнуться о него. Использовать сетевой лобзик снаружи невозможно, так как он может быть поврежден водой.
Недостатком использования модели с аккумуляторным питанием является то, что заряда аккумулятора может хватить всего на несколько часов в зависимости от используемой скорости, и вам придется заряжать аккумулятор.
Двигатель лобзика
Уровень мощности лобзика также определяется двигателем, который обычно измеряется в амперах. Для большинства основных задач, выполняемых своими руками, должен быть электродвигатель мощностью около 4 или 5 ампер, но если вам нужно выполнять тяжелые задачи или вы будете резать более жесткий материал, подумайте о более прочной, более профессиональной пиле, которая имеет 7.Мотор на 2 ампера как у лобзика Bosch JS572EBK.
Если это лобзик с батарейным питанием, аккумулятор на 18 или 20 вольт должен дать вам мощность, необходимую для большинства операций по резке, при условии, что вы держите аккумулятор полностью заряженным.
ходов в минуту
Вы также должны учитывать количество ходов лобзика в минуту или SPM. Любой пилы с производительностью 2500 об / мин и более будет достаточно для большинства задач по резке. Некоторые лобзики имеют диапазон скоростей, который позволяет изменять скорость SPM с низкой на высокую (0-3000 SPM), как Dewalt , или другие могут иметь диапазон скоростей от 800 до 2800 SPM, например, Makita . пила.
Орбитальное действие
Орбитальное действие относится к способу движения башмака лобзика для снятия фаски при движении вверх и вниз. В то время как большинство пил движется под углом 45 °, другие типы пил, такие как лобзик DEWALT , позволяют регулировать орбитальное действие на 0, 15, 30 или 45 °.
Лобзик Black + Decker оснащен инновационной технологией Curve Control, которая позволяет вам регулировать орбитальное действие пилы с помощью одной из четырех индивидуальных настроек в соответствии с потребностями вашего индивидуального проекта.
Лезвия с Т-образным хвостовиком
В лобзиках используются два типа лезвий: лезвие с Т-образным или хвостовиком и лезвие с U-образным хвостовиком. Пилы с Т-образным хвостовиком Лезвие является наиболее широко используемым, и все пилы в этом руководстве / обзоре по покупке используют лезвия с Т-образным хвостовиком. Причина, по которой лезвие с Т-образным хвостовиком так популярно, заключается в том, что для его замены не требуется использовать инструменты.
В зависимости от производителя, замена лезвий лобзика может осуществляться с помощью зажима лезвия без ключа, с помощью быстросъемного лезвия без инструмента или системы One-Touch, такой как лобзик Bosch , которая позволяет выполнять одно- вставка ручного лезвия.
По сравнению с удобным Т-образным хвостовиком, лезвие с U-образным хвостовиком должно быть прикреплено к лобзику с помощью установочного винта, и вам понадобится шестигранный ключ для его удаления.
Некоторые производители могут проектировать свои пилы для использования обоих типов лезвий, например лобзика BLACK + DECKER . Поэтому, прежде чем покупать новый лобзик, убедитесь, что вы проверили, какой тип лезвия он использует и может ли он работать с обоими типами лезвий.
Регуляторы переменной скорости
Очень важно иметь возможность контролировать скорость полотна с минимальными усилиями, поскольку эта удобная функция позволяет быстро контролировать скорость, а также позволяет выполнять остальные операции по резке.
Способ активации скорости будет зависеть от конструкции лобзика. Возможно, вам придется нажать на спусковой крючок, чтобы контролировать скорость, например, лобзик PORTER-CABLE , который имеет спусковой механизм с регулируемой скоростью, или лобзик Bosch , у которого есть шкала на боковой стороне устройства .
Светодиодная фара
Несмотря на то, что светодиодная подсветка не является обязательной функцией, она пригодится для работы в условиях низкой освещенности, чтобы было легче увидеть действие скашивающего башмака и линию, которую вы режете.
Выдуватель пыли
Выдуватель пыли является очень инновационной функцией по двум причинам:
1. Он обеспечивает максимальную видимость линии реза, что очень удобно, если вы работаете с материалом, который требует много времени. пыли.
2. Это также может помочь поддерживать чистоту на рабочем месте.
Best Jig Saw Reviews
1. BLACK + DECKER BDEJS600C 5.0 Amp Jig Saw
С новой и улучшенной технологией, мощным двигателем и множеством удобных в использовании функций, предназначенных для резки Благодаря контролю и универсальности BLACK + DECKER проводно-электрическая лобзиковая пила BDEJS600C имеет все необходимое для выполнения вашего самостоятельного или столярного проекта.
Пила оснащена мощным 120-вольтовым двигателем с регулируемой скоростью 5,0 А, который может генерировать до 3000 об / мин мощности резания, поэтому это идеальный отрезной станок для тяжелых работ.
Лобзик Black + Decker, одна из самых функциональных пил, оснащена инновационной технологией Curve Control, которая позволяет вам регулировать орбитальное действие пилы с помощью одной из четырех индивидуальных настроек в соответствии с потребностями вашего индивидуального проекта.
Он может выполнять косые пропилы под углом до 45 ° в обоих направлениях, а пила оснащена регулируемым башмаком для устойчивой режущей платформы, которая также позволяет выполнять скос при криволинейном пропиле или соединять два куска материала вместе, образуя соединение под углом.
Для быстрой и простой смены полотна без инструмента есть зажим полотна без ключа, а лобзик также поддерживает полотна с U- и T-образным хвостовиком.
Дополнительные функции оператора включают в себя эргономичную компактную ручку верхнего типа с резиновым покрытием, которое легко захватить и дает вам хороший контроль на протяжении всего процесса резки.
Новый улучшенный защитный кожух Black + Decker обеспечивает прямую видимость для точных пропилов, а пила оснащена вентилятором для удаления пыли на рабочем месте.
На лобзиковую пилу Black + Decker предоставляется 2-летняя ограниченная гарантия.
Плюсы
Очень доступная цена
Высокое качество
Мощный 120-вольтный двигатель с регулируемой скоростью 5 А
Новая и улучшенная технология Curve Control
3000 SPM
Четыре индивидуальные настройки орбитального действия
Можно сделать резка под углом до 45 ° в обоих направлениях
Регулируемый башмак для снятия фаски
Простота в обращении
Плавная резка
Зажим лезвия без ключа для замены лезвия без инструментов
Новый и улучшенный защитный кожух для более точных разрезов
Эргономичный компактная ручка с формой над плесенью
Пылесос
Ограниченная гарантия на 2 года
Минусы
Не работает с толстой твердой древесиной
Лезвие может перемещаться на более высоких скоростях
Узнать цену на Amazon
2 .Bosch JS572EBK Jig-Grip Kit
Набор для лобзиковой пилы Bosch JS572EBK – идеальный выбор для серьезного энтузиаста DIY. Имя Bosch является синонимом высококачественных электроинструментов, и, поскольку эта пила имеет обновленный дизайн, вы можете рассчитывать на отличную производительность резки.
Какой бы вид работы по дереву или монтажу вы ни выполняли, в комплекте лобзика Bosch есть все необходимое. Помимо повышенной мощности резания и регулирования скорости, он имеет наименьшую окружность в своем классе.Мотор на 7,2 А очень мощный, а прочный встроенный алюминиевый редуктор имеет изолированную бухту.
Для простоты использования даже для самых сложных задач лобзиковая пила оснащена прочным полотном с Т-образным хвостовиком и уравновешивающим механизмом, обеспечивающим низкий уровень вибрации и плавную работу при резке всех типов материалов, таких как фанера, ламинированные листы и даже древесина твердых пород. как дуб.
Схема «Постоянного отклика» обеспечивает постоянную скорость под нагрузкой, которую вы можете контролировать, так как на передней панели лобзика имеется регулятор скорости.
Вы можете рассчитывать на выдающуюся точность резки для кривых реза и углов 45 °, а благодаря инновационной двухроликовой саморегулирующейся системе направляющих Precision Control II ролики могут настраиваться на себя, чтобы соответствовать разной толщине лезвия, а также сводит к минимуму любой прогиб лезвия.
Для вашего удобства Bosch включил еще больше функций оператора, например, яркие светодиодные фонари, которые можно включать и выключать, освещают ваше рабочее место, если вам приходится работать в ночную смену.Воздуходувка улучшает видимость линии реза и поддерживает чистоту на рабочем месте.
Система смены лезвия одним касанием позволяет вставлять лезвие одной рукой и выталкивать лезвие с помощью рычага, поэтому нет необходимости прикасаться к горячему лезвию. Для быстрой регулировки угла наклона лобзик оснащен большой литой под давлением алюминиевой подножкой с регулировкой полотна без инструментов.
Эта лобзиковая пила также отличается особой улучшенной эргономичной конструкцией, которая делает этот инструмент одним из самых удобных в работе. Удобная в обращении рукоятка с цилиндрической рукояткой имеет мягкую рукоятку спереди и сверху и по бокам, поэтому какую бы задачу вы ни выполняли, вы можете крепко держать пилу рукой и сохранять полный контроль над режущим действием инструмента.
Многонаправленный зажим для лезвий также обеспечивает превосходный захват лезвий с Т-образным хвостовиком для работы с более прочными материалами, но он не подходит для лезвий с U-образным хвостовиком.
В комплект лобзика также входят один ботинок, не допускающий царапин, вставка для защиты от сколов, три полотна для лобзика, один угловой гаечный ключ и чемодан для переноски. На лобзик предоставляется гарантия сроком на 1 год, кроме того, Bosch предлагает 30-дневную гарантию возврата денег и годовой план обслуживания.
Плюсы
Отличное соотношение цены и качества
Превосходная точность резки для кривых резания и углов 45 °
Высококачественный дизайн
Мощный 7.Двигатель 2 А
Регулировка скорости
Встроенный алюминиевый редуктор с изолированной крышкой
Уравновешивающий механизм для снижения вибрации
Схема постоянного отклика для постоянной скорости под нагрузкой
Большая литая под давлением алюминиевая подножка с регулировкой без инструментов
Система с двумя роликами Precision Control II
Многонаправленный зажим для лезвий обеспечивает превосходный захват лезвий с Т-образным хвостовиком
Превосходная точность резки
Идеально подходит для всех видов строительных материалов
Удобная рукоятка для ствола и мягкая зона захвата
Хорошее светодиодное освещение
Пылесос
Чемодан для переноски
Минусы
Не подходит для лезвий с U-образным хвостовиком
Регулировка базового угла требует некоторого привыкания
Не идеально для резки ½ дюйма сталь
Цену уточняйте на Amazon
3. Makita 4351FCT Barrel Grip 6.3 A mp Лобзиковая пила
Лобзиковая пила Makita 4351FCT отличается передовыми технологиями и дизайном, которые обеспечивают высокий уровень контроля, точности и универсальности, что делает его отличное соотношение цены и качества.
Проводной электрический двигатель Makita на 6,3 А обеспечивает мощность промышленного уровня. Он имеет хорошую длину хода 1 дюйм, режущую способность по дереву 5-5 / 16 дюймов при 90 ° и режущую способность стали 3/8 дюйма при 90 °, что означает, что резка всех типов материалов осуществляется без усилий. .
У вас будет максимальный контроль над скоростью лобзика, так как он имеет три орбитальные настройки и функцию плавного пуска для плавного пуска. Электронный регулятор скорости 800–2800 SPM специально разработан для поддержания постоянной скорости на протяжении всего процесса резки, поэтому вы можете рассчитывать на превосходные результаты от этой продвинутой лобзиковой пилы.
Помимо высокой скорости, универсальная лобзиковая пила Makita может выполнять даже прямые пропилы. Специальная антивибрационная технология означает, что лобзик динамически сбалансирован для снижения вибрации инструмента на 40% и шума по сравнению с конкурирующими моделями, поэтому для резки, близкой к работе, этот инструмент просто необходим.
Эргономичная прорезиненная рукоятка в форме цилиндра обеспечивает дополнительную маневренность и точность резки при резке крутых поворотов. Светодиодный индикатор освещает инструмент и помогает вам не сбиться с пути в условиях низкой освещенности.
Специально запатентованная система смены лезвия с Т-образным хвостовиком без использования инструментов позволяет быстро и легко установить лезвие, а основание из литого под давлением алюминия для снятия регулируется до 45 ° вправо или влево и имеет положительный упор на 90 °.Встроенный шестигранный ключ также позволяет быстро и точно регулировать угол наклона.
Makita предлагает годовую гарантию. Лобзик поставляется с шестью лезвиями, устройством защиты от сколов, крышкой, гаечным ключом и чемоданом для инструментов.
Плюсы
Высокая производительность резки
Отличное соотношение цены и качества
Мощный двигатель 6,3 А
Три орбитальных положения плюс прямая резка
Может резать все типы материалов
Режет плавно
Диск управления переменной скоростью (800-2,800 SPM)
Система смены лезвия без инструментов
Снижение вибрации инструмента на 40% при минимальном уровне шума
Электронный регулятор скорости поддерживает постоянную скорость
Алюминиевое основание регулируется до 45 ° или 90 °
Съемная матрица – литая алюминиевая основа
Функция плавного пуска для плавного запуска
Очень хорошая встроенная светодиодная лампа
Удобная ручка с бочкообразной рукояткой
Легкая
Простая в использовании и маневренная на плоских поверхностях
Поставляется с шестью лезвиями и чемодан для инструмента
Минусы
Только лезвие с Т-образным хвостовиком
Трудно t o маневрировать в труднодоступных местах
Без пылеуловителя
Цену можно узнать на Amazon
4.DEWALT DC330K 18-вольтный никель-кадмиевый лобзик
Лобзик DEWALT DC330K отличается уникальным дизайном и универсальной режущей способностью, что делает его отличным выбором для всех типов проектов DIY.
Независимо от того, ремонтируете ли вы свой дом или работаете над специализированным деревообрабатывающим проектом, комплект лобзиков Dewalt – это профессиональный электроинструмент, способный резать прямые или кривые линии практически на любом строительном материале, включая массив дерева, фанеру, ламинатные столешницы. , пластик, металл, даже дерево с гвоздями.
Помимо большей маневренности, поскольку он не прикреплен к электрическому шнуру, его мощная никель-кадмиевая батарея на 18 В имеет большую мощность, а широкий диапазон регулируемой скорости составляет до 3000 об / мин, что дает очень хороший уровень регулировки скорости.
Универсальный лобзик, лобзик DEWALT имеет цельнометаллический скос башмака без ключа, который обеспечивает широкий диапазон орбитального действия, которое можно изменять до четырех различных положений, что обеспечивает больший контроль качества и скорости резки, а угол наклона башмака можно отрегулировать на 0, 15, 30 и 45 ° для широкого диапазона легкой резки скоса, а полная длина хода лезвия в 1 дюйм позволяет резать большие куски дерева.
Для быстрой и легкой замены лезвия имеется рычажный зажим для лезвия без ключа. У вас также есть выбор, использовать этот лобзик одной или двумя руками, в зависимости от того, с каким типом материала вы работаете.
Одной из самых привлекательных особенностей является изогнутая рукоятка уникальной конструкции, на которой есть спусковой крючок вверху, а сзади есть место для безопасного хранения аккумулятора.
Аккумулятор обеспечивает хорошее время автономной работы, которого может хватить на несколько часов, в зависимости от скорости, которую вы используете, и зарядного устройства, которое может зарядить его всего за 60 минут.Регулируемый пылеуловитель обеспечивает хорошую прямую видимость, чтобы не было стружки на линии реза.
В комплект лобзика входит лобзик, одна батарея и 1-часовая зарядка, а DEWALT предлагает очень щедрую трехлетнюю ограниченную гарантию; годовое бесплатное обслуживание и 90-дневная гарантия возврата денег.
Плюсы
Очень хорошее соотношение цены и качества
Хорошо продуманный
Универсальный
Компактный
Отличный уровень маневренности
Регулируемый высокопроизводительный двигатель
Профессиональная производительность резки
Цельнометаллический рычажный
Смена лезвия без ключа
Угол наклона башмака без ключа можно отрегулировать на 0, 15, 30 и 45 °
Орбитальное действие с четырьмя положениями
От низкого до высокого 0-3000 SPM
Может резать прямо и по кривым практически любой строительный материал
Бесшумная работа
Уникальная изогнутая нескользящая верхняя ручка
Регулируемый пылеуловитель
Быстрая зарядка аккумулятора
Трехлетняя ограниченная гарантия
Годовое бесплатное обслуживание
Аккумулятор и зарядное устройство в комплекте
Минусы
Нет светодиода
Батарея не длится очень долго g
Тяжелый для удержания
Цену можно узнать на Amazon
5. PORTER-CABLE PCC650B 20-вольтная лобзиковая пила MAX
Помимо чрезвычайно доступной цены, лобзиковая пила PORTER-CABLE PCC650B представляет собой универсальный режущий станок. Компания Porter-Cable разработала эту прочную и компактную лобзиковую пилу для широкого спектра применений, и она отлично справляется с выполнением точных, чистых и аккуратных пропилов в различных материалах, таких как дерево, пластик и металл.
Еще одна замечательная особенность заключается в том, что он достаточно легкий для использования на устойчивой плоской поверхности или для вертикальной резки, поэтому независимо от того, нужно ли вам вырезать прямой или более творческий прокрутку или скосить разрезы в гипсокартоне или даже толстой твердой древесине, резать трубы из ПВХ, и даже 1.Этот лобзик с электроприводом для медных труб диаметром 5 дюймов – идеальный инструмент.
Вы можете рассчитывать на высокую производительность от этого мастера лобзика, так как он является частью высокопроизводительной беспроводной платформы Porter-Cable 20V Max, что также означает, что литий-ионный вольтовый аккумулятор имеет очень хорошее время автономной работы.
Для абсолютного управления оператором лобзик имеет длину хода ¾ дюйма, подходящую для большого количества материалов различного размера, три настройки орбитального действия и триггер с регулируемой скоростью, который позволяет устанавливать низкие и высокие скорости от 0 до 2500 SPM, Башмак для снятия фаски может выполнять пропилы под углом от 0 до 45 °.
Освобождение полотна с Т-образным хвостовиком без использования инструментов позволяет быстро и легко менять полотно, а лобзик поставляется с одним 4-дюймовым полотном по дереву. Контурная формованная ручка оптимизирует повышенный комфорт, а встроенный пылеуловитель удаляет мусор для лучшей видимости.
Porter-Cable – простой инструмент, поэтому вам придется покупать аккумулятор отдельно. Компания Porter-Cable предлагает 3-летнюю ограниченную гарантию.
Плюсы
Отличное соотношение цены и качества
Отличная цена
Три орбитальные настройки
Идеально подходят для широкого спектра применений резки
Обеспечивает точные, чистые и точные пропилы
Может использоваться для резки дерева, пластик и металл
Режет под углом от 0 до 45 °, прямой и спиральный пропил
Хорошо работает на плоской или вертикальной поверхности
Очень мощный аккумулятор на 20 В
Высокопроизводительная аккумуляторная платформа
Триггер с регулируемой скоростью (0 -2,500 SPM)
Разблокировка лезвия без инструментов
Выдуватель пыли
Компактный и легкий
Удобная формованная ручка с формованным контуром
Минусы Проверьте цену на Amazon
Наш
Лучший выбор для лучшей лобзиковой пилы
Наш лучший выбор для лучшей лобзиковой пилы – это лобзиковая пила DEWALT DC330K, 18 В, .Лобзик DEWALT с превосходной производительностью резки и дизайном, специально созданным для вашего повышенного комфорта и контроля, представляет собой универсальный режущий станок, который поможет вам справиться со всеми типами ремонтных работ или деревообрабатывающих работ на профессиональном уровне.
Наряду с множеством интеллектуальных функций, которые сделают ваши задачи по резке легкими, аккумуляторная функция лобзика дает вам столь необходимую мобильность для работы дома или вдали от места работы.
Проверить цену на Amazon
Была ли эта статья полезной?
Да Нет ×
Мы ценим ваши полезные отзывы!
Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.
Следуйте за нами в социальных сетях:
Facebook Pinterest
Scroll Saw vs. Jigsaw – Выберите правильный инструмент для вашей работы
Терминология, связанная с инструментами, – забавная вещь.
Давным-давно мне позвонил старый друг, чтобы рассказать об этой потрясающей «сабельной пиле», которую он купил за несколько долларов на гаражной распродаже, и спросил, знаю ли я что-нибудь о производителе.
«Сабля пила», спросил я?
Никогда о таком не слышал.
Он описал мне это, и как только я понял, о чем он говорит, я прервал его и сказал: «О, ты имеешь в виду головоломку ». (Позже я узнал, что сабельные пилы и лобзики – это практически одно и то же.
Ознакомьтесь с нашей статьей здесь, чтобы получить более подробный урок истории о них обоих).
Дело в том, что во взрослении люди будут называть то, что они научились называть.
Если бы мой отец сказал мне, что настольная пила – это «суслик», я бы и глазом не моргнул.Однако в терминологии инструментов есть тонкая грань, которая отделяет безобидные двусмысленности от явных неточностей.
Например, никогда не позволяйте никому говорить вам, что пила для прокрутки и лобзик – это одно и то же – они могут быть очень похожи и иметь связанные функции, но это два совершенно разных инструмента.
В этой статье мы подробно рассмотрим, в чем заключаются различия между пилой для свитков и лобзиком – в следующий раз, когда вы услышите, как кто-то пытается сказать, что это одно и то же, не стесняйтесь обучать их этому вопросу. .
Общий обзор: Лобзик и Лобзик
Последнее обновление 2021-08-07 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Как мы уже говорили, спиральные пилы и лобзики имеют схожую функцию; они оба используются для вырезания «свитков» (непрямых линий). (Ленточные пилы также могут резать свитки, но это совсем другое дело. Ознакомьтесь с нашей статьей здесь о спиральных и ленточных пилах).

Спиральные пилы – это большие стационарные инструменты, в которых материал укладывается на стол и подается на тонкое маленькое лезвие.С другой стороны, лобзики бывают ручными – вы приносите пилу на работу, а не на пилу.
В целом, лобзиковые пилы гораздо более распространены, практичны и эффективны, чем спиральные пилы – вы можете сделать гораздо больше вещей с помощью лобзика, чем с помощью спиральной пилы. Впрочем, спиральные пилы обязательно найдутся в любом респектабельном деревообрабатывающем цехе; у них есть свои преимущества, и они могут делать то, что не может сделать никакой другой инструмент.
Спиральные пилы против лобзиков: что они делают?
Спиральные пилы – это специализированные инструменты, используемые для резки декоративных, тонких, очень замысловатых узоров из материала, обычно не более 2 дюймов толщиной; их тонкие, крошечные лезвия позволяют крутить изделие, над которым вы работаете, на копейку.Срезы под углом 90 градусов, волны, петли и острые углы – все это относительный ветерок с пилой для прокрутки.
Спиральные пилы великолепны, потому что они тихие (почти расслабляющие), не производят много пыли, они (относительно) безопасны и с ними просто весело работать.
Некоторые из вещей, которые вы можете сделать с помощью пилы для свитков, чего вы не можете сделать с помощью лобзика, – это трехмерные фракталы и пронзительные разрезы (резка изнутри наружу), интарсия (крутые художественные работы в виде коллажей) и маркетри. . Все это требует сверхтонкой, сложной резки и оставляет безграничный простор для творчества и творчества.
Вот отличное видео от Гильдии деревообработчиков Америки, демонстрирующее некоторые основные способы использования пилы для свитков.

Обратной стороной спиральных пил является то, что они занимают много места, и на самом деле у них не так много практических применений для самостоятельного использования или использования в домашних условиях; это более или менее специальный инструмент, используемый для изготовления поделок.
Мы знаем множество людей, у которых пила для свитков стояла в гараже 5, 10, 15 или около того лет, и, возможно, пользовались ею несколько раз.
Лобзик, с другой стороны, является мастером на все руки – в нашем гараже он находится прямо там с настольной пилой, циркулярной пилой и аккумуляторной дрелью как одним из наиболее часто используемых инструментов в мастерской.
Если вам нужно что-то вырезать, скорее всего, лобзик справится с этой задачей. Обратной стороной (если вы хотите это назвать) лобзика является то, что это довольно грубый инструмент – его обычно используют от руки, и рез не так хорош, как у спиральной пилы.
Лобзиковые пилы могут резать металл, дерево, пластик, ПВХ, пенопласт – что угодно.Не говоря уже о кривых, необычных формах и кругах – задачах, которые невозможно выполнить для стола и циркулярной пилы.
Какой выбрать?
Если вы типичный любитель DIY, желающий добавить тот или иной инструмент в свою коллекцию, непременно возьмите лобзик – это гораздо более практичный инструмент, и в 99 случаях из 100 вы будете использовать его повторно. пила для свитков.
Тем не менее, если вы артистичный / творческий человек и думаете, что действительно можете заняться ремеслами / любителями и делать крутые подарки или произведения искусства, вам, возможно, действительно понравится работать с пилой для прокрутки.Просто имейте в виду, что это довольно большие стационарные инструменты, поэтому убедитесь, что в вашем гараже достаточно места для одного.
Хотите купить?
Вот краткий перечень некоторых из наших любимых лобзиков и спиральных пил – не самых дорогих или престижных инструментов на планете, но хороших, качественных и недорогих товаров, которые являются отличным выбором для среднего домашнего мастера.
Лобзики
* (Вот наша подробная статья о лучших лобзиках за такие деньги).
Bosch JS470E
Ничего, кроме первоклассных обзоров по всем направлениям.Разумная цена, невероятно простая и удобная система смены полотна, а также регулируемая скорость работы делают эту лобзиковую пилу нашим лучшим выбором.
Последнее обновление 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Black and Decker JS660 с набором Smart Select
Последнее обновление 2021-07-16 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Сверхбюджетный вариант, эта простая головоломка имеет регулируемый набор скорости с 7 рабочими скоростями, технологию Smart Select с оптимизированными настройками для конкретных материалов, а также удобная замена лезвия без инструментов.
DeWalt DCS331M1 20V MAX Беспроводной
Последнее обновление 2021-07-16 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Эта присоска дорогая по сравнению с другими, но, черт возьми, это отличный инструмент. Кроме того, лобзики – это удобство и портативность, поэтому имеет смысл иметь только аккумуляторный. Аккумуляторная платформа на 20 В MAX великолепна, и вы можете часами работать без подзарядки. Три варианта угла наклона (15, 30, 45), 4 скорости и пылеуловитель, обеспечивающий прямую видимость во время резки.
Спиральные пилы
DeWalt DW788 20 дюймов с регулируемой скоростью
Последнее обновление 2021-07-16 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Наш лучший выбор. У него солидная цена, но если вы собираетесь вкладывать деньги в что-то качественное, то это должны быть ваши электроинструменты. Невероятно чистые и простые линии, элегантный дизайн, прочная конструкция и непревзойденное качество резки.
WEN 3920 16 дюймов с регулируемой скоростью со светодиодной подсветкой
Последнее обновление от 16.07.2021 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Выгодная покупка – одна из самых дешевых пил для прокрутки, которая вообще ничего стоит.Его глубина горловины 16 дюймов позволит вам резать древесину толщиной до 2 дюймов, а его двигатель с регулируемой скоростью от 400 до 1600 ходов в минуту подойдет для любого материала, с которым вы работаете. Поставляется с двумя лезвиями.
Электроинструмент Delta 40-694 Спиральная пила 20 дюймов
Последнее обновление 2021.07.16 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Еще один хороший бюджетный вариант, который немного дороже, чем WEN. Инструменты Delta известны своей сверхпростой, удобной и простой в использовании.Они не тратят много времени или денег на маркетинг или рекламу в массы; они просто производят качественные, хорошо продуманные продукты, которые могут себе позволить как любители, так и непрофессионалы.
Bottom Line
Вкратце, лобзики и спиральные пилы похожи в том, что они оба в основном используются для резки кривых. Тем не менее, лобзик – гораздо более практичный вариант из двух – если вы выбирали один или другой для своего нового дополнения к мастерской, возьмите лобзик, руки вниз.Он имеет гораздо более широкое применение, чем пила для прокрутки.
Тем не менее, если вы хотите стать суперсложным и погрузиться в искусство / дизайн, вам действительно понравится легкость и расслабленность работы с качественной пилой для прокрутки.
Как найти лучшую головоломку
Миллионы людей во всем мире влюблены в столярные изделия. Будь то создание полки, комода или чего-то столь же простого, как вешалка для шляп, когда вы создаете мебель самостоятельно, это может сэкономить ваши деньги и, вероятно, намного проще, чем вы можете себе представить.Что может сравниться с удовольствием создавать что-то красивое и полезное своими руками? Поначалу научиться работать с деревом может быть немного сложно, но умение создавать и обрабатывать собственную мебель – ценный навык, который, несомненно, пригодится. Есть необходимые инструменты, которые должен иметь каждый плотник: молотки, рулетки, гвозди и, конечно же, пилы.
Один инструмент, без которого никогда не должен обходиться каждый плотник, – это лобзик. Решение о том, какую пилу купить, может оказаться сложной задачей, особенно для плотника-новичка.Скорее всего, вы прочитаете обзоры лучших лобзиков на рынке или посетите несколько магазинов и веб-сайтов в поисках идеального инструмента. Вот несколько факторов, которые следует учитывать перед покупкой, чтобы упростить весь процесс для тех, кто только начинает.
Speed

Лобзиковые пилы используются как любителями, так и профессионалами, работающими с деревом; это небольшой, но мощный инструмент. При поиске пилы важно учитывать ее скорость; Лобзики используются в основном потому, что их способность резать древесину намного быстрее, чем ручная пила, и они способны обеспечить большую универсальность, чем циркулярная пила.Использование ручной пилы отлично подойдет, если вы прорезаете тонкий кусок фанеры, но разрезание более толстых материалов, таких как дуб, орех или гикори, иногда может показаться невозможным вручную. Для более толстых пород дерева лобзик, вероятно, будет вашим лучшим вариантом; это также позволит вам легко прорезать более толстые и тяжелые материалы, такие как Snakewood, который на 25% тверже, чем гикори. Все эти возможности не только ускоряют процесс резки, но и ускоряют процесс, потому что вы можете избежать постоянной смены инструментов при работе с разными видами древесины и, конечно же, убедитесь, что вы не устаете от длительный процесс резки вручную.
Варианты лезвий
При выборе лобзика нужно обращать внимание на количество лезвий в комплекте. Многие лобзики поставляются с различными наборами лезвий на выбор, в зависимости от толщины и плотности того, что вы пытаетесь разрезать. Если ваша пила оснащена подходящим полотном, вы без проблем сможете прорезать что угодно, от гипсокартона до стали. При выборе лезвия следует помнить одно общее практическое правило: более узкие лезвия всегда дают вам возможность делать более крутые повороты.Если вы используете слишком толстое лезвие, это может затруднить выполнение ровного резания, а если вы не будете осторожны, это может потенциально сломать ваше лезвие. Существуют лезвия, специально разработанные для резки определенных материалов, часто в комплект лобзика входит набор лезвий, но иногда вам, возможно, придется покупать дополнительные лезвия отдельно, чтобы выполнить работу. ِِ Хотя переключение между пилами вперед и назад может показаться затруднительным, это намного удобнее, чем переключение между разными типами пил полностью.
Универсальность
Нет пилы более универсальной, чем лобзик; он позволяет делать пропилы, которые обычная настольная пила делать не может, но при этом может делать все, что может делать ручная пила. Это отличный инструмент, если вы делаете поперечные надрезы, кривые или чистите внутренние углы. Когда вы ищете пилы, важно найти лобзик, который обеспечит вам много возможностей, чтобы вы могли быстро и легко выполнять эти трудные, часто труднодоступные пропилы. Это единственный электроинструмент, который позволяет эффективно и равномерно обрезать изгибы без лишних усилий.Убедитесь, что вы заранее продумали, с какими типами материалов вы будете в основном работать, чтобы вы могли выбрать правильный лобзик, но, опять же, лобзик почти всегда будет подходящим инструментом для работы.
Беспроводной
При поиске пилы, возможно, вы захотите выбрать аккумуляторную пилу. Это избавит вас от проблем, связанных с тем, что вы можете споткнуться о свисающие удлинители и серьезно пораниться. Это также может сделать упорядочивание и хранение ваших инструментов намного проще и аккуратнее.Возможность беспроводного подключения должна быть одним из самых значительных преимуществ использования лобзика; он обеспечивает большую гибкость и отлично подходит для работы на открытом воздухе, где бывает трудно найти электрические розетки. Это очевидное преимущество лобзиков перед настольными пилами и другим стационарным оборудованием. В настоящее время большинство новейших лобзиков оснащены аккумулятором и питаются от легкого съемного аккумулятора, который легко перезаряжается. Выбирая аккумуляторную пилу, важно найти такую, которая удобна в переноске, мощна и имеет длительный срок службы батареи.Подумайте также, может ли конкретная компания, у которой вы покупаете, продавать запасные части, поскольку съемные батареи и лезвия могут быть легко потеряны или иногда сломаны.
Лучший лобзик 2020: резка дерева, керамики и металла
Большинство лобзиков лучше всего можно охарактеризовать как «моторизованные сабельные пилы». Это означает, что их лезвия движутся вверх и вниз, приводимые в движение электродвигателем.
Пользователь направляет лобзик с помощью рукоятки и плоского металлического «башмака» в нижней части инструмента для резки материалов, включая дерево, ДСП, пластик и, в некоторых случаях, легкие металлы и керамическую плитку.
Лобзиковые пилы могут выполнять криволинейные пропилы, прямые пропилы, врезные пропилы, которые не должны начинаться с края материала, а также скошенные под углом пропилы, используемые для получения скошенных кромок.
Хотя самым сильным инструментом лобзика всегда будет резка кривых и сложных форм, их универсальность делает их идеальным выбором для начинающих мастеров, которые хотят много работать с одной бензопилой.
Первое, что нужно учитывать при выборе лобзика, – это сколько вы будете его использовать. При наличии надежных опций по разумным ценам для очень случайных пользователей не имеет особого смысла покупать высококачественный инструмент.
Опять же, если вы любите работу по дереву или планируете много лет заниматься своими руками, высококачественный лобзик может стать отличным вложением.
Другой ключевой вопрос – какой инструмент использовать – проводной или аккумуляторный. Сетевые лобзики обладают преимуществом безграничного времени работы, но недостатком является проложенный за ними кабель питания, который может ограничить ваше движение определенным радиусом розетки или адаптера.
Беспроводные модели можно использовать где угодно, без подводящего провода.Однако они разрядятся, когда их батарея разряжена. Время, необходимое для этого, может сильно различаться в зависимости от используемого аккумулятора и лобзика.
При резке лобзиком важно использовать лезвие, подходящее для данной задачи. Лезвия для лобзиков бывают самых разных форм и размеров, с важными различиями в длине, толщине и плотности зазубрин на полотне, которая измеряется в зубцах на дюйм (TPI).
Разные свойства лезвия дают разные результаты: например, длинные лезвия лучше подходят для резки более толстых материалов, а короткие лезвия – более точно.Перед покупкой всегда проверяйте упаковку лезвия для получения рекомендаций.
Мы протестировали представленные лобзики, используя их для вырезания фигур из деревянных досок разной толщины. Мы искали простоту настройки, удобство в использовании, маневренность и возможности резки.
Вы можете доверять нашим независимым обзорам. Мы можем получать комиссию от некоторых розничных продавцов, но мы никогда не позволяем этому влиять на выбор, который формируется на основе реальных испытаний и рекомендаций экспертов. Этот доход помогает финансировать журналистику The Independent .
Лобзик Ryobi R18JS7-0: 115,71 фунта стерлингов, Amazon
Эта лобзиковая пила является премиальным вариантом в превосходном ассортименте Ryobi – отличием, которое проявляется в производительности инструмента и качестве сборки. Наш испытатель обнаружил, что этот лобзик режет удивительно плавно и мощно, с большой точностью и безупречно низким уровнем вибрации. Компоненты кажутся прочными и качественными, особенно тяжелое литое под давлением основание из алюминия и пластинчатая крышка.
Он одинаково надежно работает на очень медленных и очень высоких скоростях, от медленных и контролируемых при установке нуля до быстрых и мощных при установке трех.Наша небольшая критика этого инструмента заключается в том, что существует значительный скачок между настройками мощности от нуля до единицы, из-за чего некоторые пользователи могут с трудом найти «зону Златовласки», где мощность и контроль находятся в идеальном балансе. Тем не менее, R18JS7 – это настоящий класс от Ryobi. Для этой лобзика требуется совместимый аккумулятор Ryobi one + 18V (64 фунта стерлингов) и зарядное устройство (55,93 фунта стерлингов), которые продаются отдельно.
Купить сейчас
Аккумуляторная четырехступенчатая маятниковая лобзиковая пила Erbauer 18V EJS18 (только корпус): 70 фунтов стерлингов, B&Q
Высокоэффективная и легко доступная, это идеальный вариант для пользователей, которым нужен качественный аккумуляторный лобзик для периодического или умеренного использования.Его выдающиеся особенности включают надежный механизм замены лезвия без инструментов, удобную ручку с мягким захватом и четкие и понятные органы управления. Мы обнаружили, что с его помощью можно эффективно и довольно плавно вырезать самые разные формы из различных материалов. Одна небольшая проблема, которую мы имеем с этой лобзиком, заключается в том, что она немного тяжелая при использовании с батареей 4,0 Ач, а использование меньшей и легкой батареи может не дать вам необходимого времени работы. Для этой лобзика требуется совместимый аккумулятор Erbauer EXT 18V (50 фунтов стерлингов) и зарядное устройство (35 фунтов стерлингов), которые продаются отдельно.
Купить сейчас
Blaupunkt JZ3000: 34,99 фунтов стерлингов, Blaupunkt
Этот вариант с питанием от сети стоит менее 50 фунтов стерлингов и не требует дополнительных аккумуляторов или зарядных устройств. рынок. Он неплохо режет, учитывая его цену, с регулировкой скорости в диапазоне от 0 до 3000 об / мин, что поможет вам прорезать большинство материалов, с которыми вы, вероятно, столкнетесь при изготовлении самодельных изделий, включая тонкие листы металла. Единственный реальный недостаток – это то, что он немного громковат и имеет довольно резкое действие, обе характеристики могут немного скрежетать.Тем не менее, это отличный инструмент по той цене, которую вы платите, и он удовлетворит потребности большинства случайных пользователей.
Купить сейчас
Лобзик Makita JV101DZ 10.8v (только корпус): £ 64,99, Screwfix
Маленький и умный, он немного отличается от лобзиков конкурентов. Этот инструмент обладает множеством умных функций, которые в совокупности делают его использование настоящим удовольствием. К ним относятся функция воздуходувки, которая удаляет опилки во время резки инструмента, и триггер с регулируемой скоростью, позволяющий пользователю изменять скорость резания, нажимая на спусковой крючок сильнее или мягче по мере движения.Возможно, самым большим преимуществом этой головоломки является ее легкий дизайн, который доставит удовольствие пользователям, которые по какой-то странной причине не любят таскать с собой тяжелые инструменты. Учитывая его размер и относительно низкую мощность, он обладает впечатляющими режущими способностями, которые удовлетворяют большинству требований домашнего хозяйства, за исключением резки листов металла толщиной более полсантиметра. Для этой модели требуется аккумулятор (95,95 фунтов стерлингов) и зарядное устройство (54 фунта стерлингов), которые продаются отдельно.
Купить сейчас
Маятниковый лобзик Erbauer 710W 220-240В EJS710: 50 фунтов стерлингов, B&Q
Мы обнаружили, что этот лобзик не только самый простой в использовании, но и один из самых эффективных.Учитывая его низкую или среднюю рыночную цену, это о чем-то говорит. Особенно сильной стороной этого инструмента является его маневренность, которая позволяет относительно легко менять направление для вырезания сложных форм. Мы использовали его для изготовления деревянной змейки, которая выглядела неплохо, учитывая ограниченные художественные возможности нашего тестировщика. Еще одним преимуществом является механизм регулировки угла наклона без использования инструментов, который позволяет легко настроить инструмент для резки кромок со скосом до 45 градусов. Некоторые конкуренты используют механизм с шестигранным ключом для той же цели, что требует больше времени и усилий.
Купить сейчас
Аккумуляторный лобзик Ryobi R18JS-0 ONE + со светодиодной подсветкой: 80 фунтов стерлингов, Argos
Привлекательный R18JS-0 от Ryobi – это лучший аккумуляторный лобзик, который мы тестировали. Мы обнаружили, что с ним легко работать даже с относительно толстой твердой древесиной (бедная старая кухонная дверь нашего тестера), резка выполняется быстрее и проще, чем с любым другим инструментом, который мы тестировали.
Для лобзика среднего размера это впечатляюще маневренность. Если вы новичок в использовании этого типа инструмента, просто не забудьте осторожно использовать его высокую скорость резания.Застегивайте молнию по прямым линиям, используя в качестве ориентира прямой кусок материала, затем притормаживайте, чтобы вырезать изгибы как можно точнее. Мы рекомендуем оставить немного лишнего материала по краю формы – его можно подпилить и отшлифовать после распиливания, тогда как вы ничего не сможете сделать, если прорежете линии внутри.
Для этой лобзика требуется совместимый аккумулятор Ryobi one + 18 В (64 фунта стерлингов) и зарядное устройство (55,93 фунта стерлингов). Их также можно использовать с более чем 100 другими приборами из линейки Ryobi ONE +, которая охватывает дом, сад, автомобилестроение и ремесленные работы, и, по нашему мнению, является лучшей беспроводной системой такого типа.
Купить сейчас
Аккумуляторная трехступенчатая лобзик с маятниковым механизмом Stanley Fatmax FMC650B-XJ: 38 фунтов стерлингов, B&Q
Большой, медленный и оснащенный маятниковым механизмом, который помогает резать твердые материалы, FMC650B-XJ это в основном лобзик Леннокса Льюиса. Неторопливая скорость резания этого инструмента разочарует пользователей, которым нужно выполнить много работы за короткий промежуток времени, но для менее опытных пользователей небольшая медленная работа может дать преимущество более легкого управления.Отверстие в передней части ботинка дает хороший обзор места резания лезвия, что, по нашему мнению, очень полезно при работе с сложными формами. Перед использованием убедитесь, что ваш материал надежно зажат, иначе тяжелая пила будет греметь по нему как сумасшедшая. Для этого требуется литий-ионная аккумуляторная батарея Stanley Fatmax 18V емкостью 4 Ач, которая продается отдельно за 50 фунтов стерлингов.
Купить сейчас
Литий-ионная лобзиковая пила DeWalt 18V XR: £ 114,95, Amazon
Надежный, стабильный прибор явно высокого качества сборки, DeWalt 18V XR – идеальный выбор для увлеченных мастеров, готовых платить более высокая цена на долговечный прибор.Благодаря своей безмятежной плавности работы мы обнаружили, что с этой лобзиком легче работать, чем с большинством конкурентов. Одной из особенностей 18V VR, которая выделялась, был спусковой механизм с регулируемой скоростью, который обеспечивает точную степень ручного управления во время резки. При использовании других инструментов без этой функции мы часто обнаруживали, что все равно изменяем величину давления на спусковой крючок, но, очевидно, без влияния на скорость. Для этой лобзика требуется литий-ионный аккумулятор DeWalt 18 В (66,96 фунтов стерлингов) и зарядное устройство (27,22 фунтов стерлингов).
Купить сейчас
Аккумуляторная лобзиковая пила VonHaus 20V MAX с аккумулятором и зарядным устройством: 72 фунта стерлингов.99, Amazon
Простой в использовании и с относительно низкой мощностью резания, мы рекомендуем этот инструмент менее опытным пользователям, особенно тем, кто работает над ремесленными проектами, преимущественно с использованием легких материалов. Он гораздо хуже подходит для более тяжелых задач, таких как резка твердых материалов. Если вам нужна головоломка для легкой работы и вы решили попробовать ее, вы обнаружите, что инструмент имеет множество отличных функций, которые сделают его использование приятным. Механизм смены лезвия особенно прост: аккумулятор заряжается менее чем за час, а функцию пылеудаления можно изменить, так что воздух направляется к лезвию, очищая область перед инструментом.В отличие от других рассмотренных здесь аккумуляторных лобзиков, этот поставляется в комплекте с зарядным устройством и аккумулятором. Другими словами, он имеет относительно низкую стоимость для инструмента такого типа.
Купить сейчас
Вердикт: Лобзики
На основании его шелковисто-плавного действия, огромной мощности резания и удобного дизайна мы назвали Ryobi R18JS7 нашей лучшей покупкой. Если вы заядлый мастер или мастер, вы вряд ли найдете лучший подарок для себя, чем этот исключительный инструмент для головоломки.Единственным серьезным потенциальным недостатком этого инструмента является его цена, которая может показаться чрезмерной для некоторых пользователей, которым лобзик нужен только время от времени. Для тех из вас, кто подходит под это описание, любая из представленных здесь моделей Erbauer – одна из них беспроводная, другая с питанием от сети – будет хорошим выбором.
Коды ваучера
Чтобы узнать о последних предложениях по инструментам и другим товарам для дома, перейдите по ссылкам ниже:
Обзоры продуктов IndyBest беспристрастны, независимые советы, которым можно доверять.

Стационарный лобзик своими руками

Как изготовить настольный лобзик своими руками? Лобзиковый станок – как выбрать и сделать своими руками? Лобзик своими руками чертежи

Особенности электрического лобзика

Особенности настольного лобзика

Простейшая конструкция

Небольшое усложнение конструкции

Стол на основе брусьев

Как работает электрический лобзик

Чертежи электроболиков

Изготовление электролобзика своими руками

Самодельный электролобзик для полистирола

Настольные устройства: отзывы специалистов

Модели на ножках

Отзывы об устройствах с широкой рамой

Компактные модификации

Лобзики на 2 кВт

Модели на 3 кВт

Как сделать устройство на 5 кВт

Модификации на две пиноли

Модели на три пиноли

Стационарный электролобзик своими руками – Яхт клуб Ост-Вест

Устройство и характеристики стандартного станка

Классификация устройств

Самодельный лобзик из ручного инструмента

Процесс модернизации

Швейная машинка в качестве лобзика

Как устроен настольный лобзик?

Детали для электрического лобзика

Сборка настольного лобзика

Преимущества работы электрическим лобзиком

Работа с настольным электролобзиком

Заключение по теме

чертежи, как сделать настольный, ручной в домашних условиях

Как устроен настольный лобзик?

Детали для электрического лобзика

Сборка настольного лобзика

Преимущества работы электрическим лобзиком

Работа с настольным электролобзиком

Заключение по теме

Лобзиковый станок проще некуда размеры чертеж. Лобзиковые станки своими руками (чертежи, цены и видео)

Сфера применения

Принцип работы лобзикового станка

Лобзиковый станок из электролобзика

Самодельный лобзиковый станок из дрели

Введение

Назначение

Подготовительный этап

Создание заготовок

Заключение

Габаритные размеры

Общая схема сборки

Видео

Принципы конструирования настольного лобзика

Настольный лобзик для срочного использования

Стационарный стол простой конструкции

Усовершенствование стола

Конструкция лобзиковых станков

Основные виды лобзиковых станков

Как сделать лобзиковый станок своими руками

Как изготовить настольный лобзик своими руками?

Принципы конструирования настольного лобзика

Настольный лобзик для срочного использования

Стационарный стол простой конструкции

Усовершенствование стола

Настольный станок с механизмом натяжения

Рекомендации по работе

Стационарный лобзик для фигурной резки самодельный. Лобзиковый станок своими руками — чертежи и видео подробности. Варианты изготовления настольного лобзика

Понятие настольного электролобзика

Предназначение настольного электролобзика

Виды электролобзиков

Достоинства настольных электролобзиков

Изготовление настольного электролобзика

Правила использования настольного электролобзика

Устройство лобзикового станка – что кроется внутри?

Как сделать лобзиковый станок своими руками из ручного электролобзика?

Достоинства и недостатки – продолжаем модифицировать!

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Порядок работы

Подготовка трафарета

Перенос изображения на поверхность фанеры или досок
