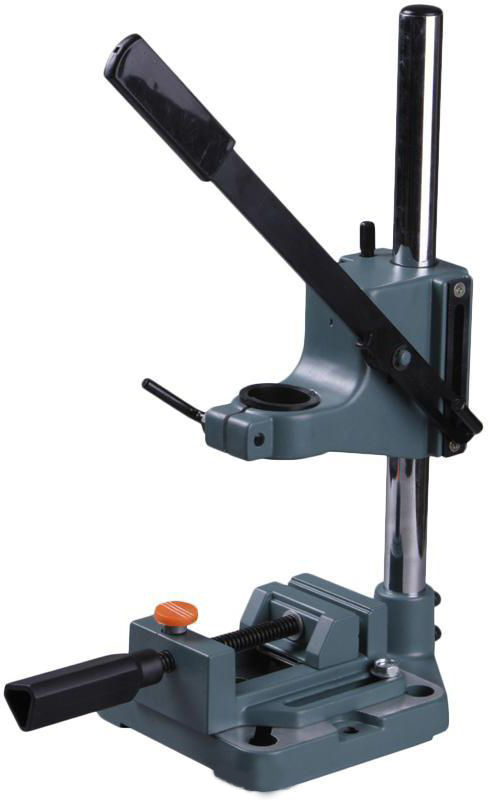

1 Стойка WOLFCRAFT 5027000 используется для установки дрелей.
Параметры упакованного товара Единица товара: Штука Длина, мм: 601 Произведено
 Указанная информация не является публичной офертой Отзывы о стойке WOLFCRAFT 5027000Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 8.065 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 Котельники (склад)” data-all-goods-available=”1″>г. Котельники, Яничкин проезд, д. 3 пн. – пт.: 6:00 – 20:00 сб. – вс.: 9:00 – 18:00 В корзину 724171,37.689053]” data-short-name=”м. Волгоградский проспект” data-all-goods-available=”0″> м.Волгоградский проспект,Волгоградский просп, д. 32к2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 637794,37.656173]” data-short-name=”м. Кантемировская” data-all-goods-available=”0″> м.Кантемировская,ул. Кантемировская, д. 47 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 719805,37.425434]” data-short-name=”м. Кунцевская” data-all-goods-available=”0″> м.Кунцевская,Можайское шоссе, д. 25 пн. – пт.: 10:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 838879,37.57206]” data-short-name=”м. Петровско-Разумовская” data-all-goods-available=”0″> м.Петровско-Разумовская,ул. Линии Октябрьской Железной Дороги, д. 2с2 пн. – вс.: 9:00 – 20:00 В корзину 80148,37.934408]” data-short-name=”ул. Советская, д. 15″ data-all-goods-available=”0″>г. Балашиха, ул. Советская, д. 15 пн. – вс.: 9:00 – 20:00 В корзину 12″ data-all-goods-available=”0″>г. Воскресенск, ул. Менделеева, д. 12 пн. – вс.: 9:00 – 20:00 В корзину 738057,37.163965]” data-short-name=”проспект Боголюбова, д.20″ data-all-goods-available=”0″>г. Дубна, проспект Боголюбова, д. 20 пн. – вс.: 9:00 – 20:00 В корзину 825191,38.146169]” data-short-name=”ул. Стрелецкая, д. 70/4″ data-all-goods-available=”0″>г. Кашира, ул. Стрелецкая, д. 70/4 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 578666,37.903578]” data-short-name=”ул. Советская, д. 16″ data-all-goods-available=”0″>г. Лыткарино, ул. Советская, д. 16 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 430976,37.556191]” data-short-name=”Революционный пр-т, д. 23″ data-all-goods-available=”0″>г. Подольск, Революционный пр-т, д. 23 пн. – вс.: 9:00 – 20:00 В корзину Советская д. 1В” data-all-goods-available=”0″>г. Фрязино, ул. Советская, д. 1В пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру. | Может понадобиться |
Диаметр шейки — 43 мм. Имеет круглую колонну с привинченной зубчатой рейкой, интегрированную возвратную пружину, упор ограничения глубины, кнопку для осуществления серии сверлений, передвижную шкалу. Плита изготовлена из чугуна. Зажимные тиски артикул 3412099 не входят в комплект!
Митино, ул. Митинская, д. 44 В магазине 1 шт., забирайте сегодня В корзину
Братиславская, ул. Перерва, д. 54 По предзаказу на завтра, после 11:00 В корзину
Домодедовская, ул. Генерала Белова, д. 29 По предзаказу на завтра, после 11:00 В корзину
61 По предзаказу на завтра, после 11:00 В корзину
Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на завтра, после 11:00 В корзину
Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на завтра, после 14:00 В корзину
Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на завтра, после 11:00 В корзину
Университет, Ломоносовский проспект, д. 5 По предзаказу на завтра, после 11:00 В корзину
Дмитров, пер. Вокзальный, д. 7 По предзаказу на завтра, после 11:00 В корзину
Звенигород, ул. Московская, д. 24 По предзаказу на завтра, после 11:00 В корзину
Королев, проспект Королева, д. 6Г По предзаказу на завтра, после 11:00 В корзину
Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на завтра, после 11:00 В корзину
23 По предзаказу на завтра, после 11:00 В корзину
Серпухов, ул. Ворошилова, д. 82 По предзаказу на завтра, после 11:00 В корзину
Чехов, Вишневый бульвар, д. 3-1 По предзаказу на завтра, после 11:00 В корзину
Аннино,
– вс.: 9:00 – 20:00
МЦД D2 Нахабино,
Ярцевская, д. 22с1
15к3
Шолохова, д. 5, корп. 2
Савеловская,
– вс.: 10:00 – 18:00
– вс.: 9:00 – 20:00
Коломна, ул. Октябрьской революции, д. 368
Московский, 1-й микрорайон, д. 32А
– вс.: 9:00 – 20:00
Раменское, ул. Чугунова, д. 41
– вс.: 10:00 – 18:00
Сходня, проезд Юбилейный, д. 7
– вс.: 9:00 – 20:00Сверлильный станок из дрели своими руками – подробная инструкция, чертежи в википедии строительного инструмента
Сверлильные станки для эксплуатации дома – незаменимое оборудование для людей, занимающихся обустройством жилища своими руками. Опытные ремесленники создают сложные и производительные конструкции с 2-х ступенчатой передачей, специальными столами и сверлильно-фрезерными станками с ЧПУ.
самодельный сверлильный станок
Какой материал выбрать
Начинающие ремесленники привыкли считать, что с деревом работать в разы легче. В случае ошибки, бракованный материал можно пустить на топливо или сделать из него мелкие детали или поделки. Поэтому в любительских моделях все чаще используются именно деревянные конструкции.
Однако стоит понимать, что такие станки не дают должной точности. Именно поэтому специалисты используют исключительно металл. Популярные мифы, что дерево гораздо меньше поддается механическим повреждениям и деформациям, легко развеиваются статистическими цифрами и отзывами бывалых ремесленников.
Строение устройства
При предварительном конструировании сверлильного станка для эксплуатации дома можно дать волю фантазии и реализовать некоторые творческие задумки.
Сверлильные станки используются человечеством на протяжении долгих столетий, а история создания этого оборудования уходит в период Каменного века. Современные механизмы пришли на смену лучковым токарным и станкам с ножным приводом, которые повсеместно использовались в быту наших предков.
Сейчас мастера используют чертежи и наработки промышленных станков вертикально-сверлильной формы, по образцам которых и сверяют самодельные устройства. Их конструкция выглядит следующим образом:
чертеж станков вертикально-сверлильной формы
Такой станок для дрели состоит из таких основных модулей:
- станина;
- стол, куда помещается будущая деталь;
- стойка;
- и консоль.
В будущем основание прочно фиксируется к самому верстаку или любой надежной поверхности, способной выдержать такое механическое воздействие.
В большинстве случаев столом выступают прочные тиски. Если их нельзя реализовать можно заменить их на более старый способ – деревянный чурбак. Расширить функционал стола для того, чтобы на нем можно было производить фрезеровочные процессы, можно, если сделать его движимым для поворотов и сдвигов.
Консоль в обязательном порядке оснащают специальным подъемно-поворотным механизмом. Это необходимо, прежде всего, для того, чтобы подгонять ее по размерам и конфигурации обрабатываемой детали с последующей фиксацией. В любительских моделях ввиду сложности промышленных технологий подъемно-поворотным механизмом выступают рука оператора, а в качестве фиксации применяют ползун, а точнее, его винтовой зажим.
Механизм подачи нужен для шпинделя на рабочем ходу. Согласно основным техническим требованиям, в каждом сверлильном станке обязательно должен быть отбойник или группа мелких отбойных устройств, которые его заменяют. Это работает по принципу защиты: когда оператор отпускает рукоять подачи, то шпиндель вместе с кареткой автоматически прекращают работу и подымаются максимально вверх.
Сделать качественный отбойник в домашних условиях совсем не сложно. Для этого можно использовать пружину, зафиксированную в особом положении.
сверлильный станок из рулевой рейки
Не стоит пренебрегать необходимостью отбойника – это обязательная мера. В промышленных целях использование оборудования без отбойного механизма строго запрещено.
Лучше изготовить или купить
По сути электродель состоит из нескольких готовых составных частей:- привода;
- передачи;
- шпинделя;
- патрона.
Достаточно поставить конструкцию на каретку станка и можно приступать к работе. Такой вариант оптимально подойдет для эксплуатации дома. Он не обеспечит высокой точности, что естественно, учитывая особенности конструкции, однако остается вполне экономичным способом реализации домашней установки. Прежде всего, пропадает необходимость комплектации дополнительными деталями, необходимыми для повышения точности изготовления.
сверлильный станок своими руками самодельный
Станины под сверлильную установку находятся в свободном доступе, причем цены на них разумные. При поиске станины уделять внимание нужно режиму работы сверлильного устройства – именно от этой характеристики зависит конечный выбор:
- пластиковая литая или, как альтернатива, стальная штампованная – вариант станины, который подойдет для начинающих мастеров, которые не особо переживают о точности изготовления и планируют заниматься ремеслом не постоянно, а изредка – при необходимости;
- чугунная литая (экономный вариант) или композитная (более затратный) станина с технологиями вибропоглощения подойдет для регулярной обработки деталей для собственного использования или небольшими партиями на заказ. Такая конструкция предназначена для стали с обычной твердостью и вязкостью, которая требует стандартной промышленной точности без высоких заявленных требований. Внимание стоит обратить и на подшипники скольжения. Допускаются стальные за неимением других альтернатив, однако предпочтительнее использовать подшипники с втулками из бронзы;
- для промышленной регулярной сверловки больших объемов любых материалов, которые могут быть обработаны таким способом, используется именно чугунная станина.
Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.
Она дает высокий уровень точности и может выдержать эпизодические перегрузки оборудования. Для такого инструмента консоль должна быть обязательно с технологией поглощения вибраций, подшипники изготовлены из бронзы, а подача выполняться только зубчато-реечным механизмом.столы с поворотно-сдвижной
При покупке станин для электрической дрели часто в комплектации идут столы с поворотно-сдвижной технологией, обеспечивающие некоторые фрезеровочные функции. Стоит такой стол в районе 20$.
На что обращать внимание при покупке
Станина – основание всей конструкции, поэтому от ее выбора зависит работоспособность всего инструмента. Специалисты советуют не обращать внимания на производителя. Некоторые китайские заводы реализовывают достойную продукцию в то время, как немецкие и отечественные производители выпускают комплектующие на порядок хуже. Стоит уделять внимание и конструкции, популярные виды которых представлены на рисунке:
разные конструкции станин
Первая конструкция не функциональна и удобна в использовании, но подойдет для эпизодического использования с невысокими требованиями к точности.
Второй вариант – оптимальный для эксплуатации дома и промышленного изготовления малых партий на заказ, потому что:
- есть цанговый зажим дрели;
- увеличить поглощение вибрации от консоли можно, сместив колонну в сторону;
- есть возможность ручной фрезеровки деталей с невысокой точностью на недвижимом столе, идущем в комплекте.
Третий вариант не рекомендуется к покупке. Прежде всего из-за низкого воротника колонны и ее слабого крепления к установке. Также продольные базы облегчают фрезеровку вручную, но в то же время не защищают от вибрации в основании оборудования. Стрелками указана самая высокая концентрация вибрации, которая будет передаваться с этой зоны непосредственно в колонну и стол.
мини сверлилка своими руками
Сверлильный станок своими руками
В некоторых случаях сверлильный станок из дрели может обойтись владельцу, если не бесплатно, то на порядок дешевле промышленных моделей. Такое мероприятие целесообразно в случаях:
- Если хозяин инструмента – специалист по радиодеталям, который работает с печатными платами, требующими высокой точности выполнения.
- Владелец занимается ремеслами, связанными с мелкими и тонкими работами по разным материалам, преимущественно по дереву и металлу. Например, изготовить детализированную и красивую деревянную шкатулку для драгоценностей невозможно, применяя только ручные технологии сверловки.
- У специалиста периодически возникает необходимость сверления или фрезеровки деталей, но точность исполнения непринципиальна.
В Интернете набирает популярность способ сборки домашнего сверлильного станка невысокой точности из старого детского велосипеда. Втулку от его колеса можно использовать в качестве шпинделя. А трубы рамы, как правило, выполнены из прочной и качественной стали. Дополнительно придется заказать переходник для патрона.
Расположение основных конструктивных элементов
Компоновка станка – принципиальный вопрос, когда речь заходит о высокой точности работы.
разные виды станин
Оптимальный способ для размещения – когда шпиндель и привод устанавливаются по сторонам колонны друг напротив друга, как на первом рисунке.
Вибрацию и крутильную нагрузку, исходящую от шпинделя, полноценно компенсирует и отражает тяжелый мотор. Центр тяжести каретки должен обязательно совпадать с осей консоли. Это увеличивает точность при детальной и мелкой работе, а также помогает инструменту выдерживать высокие перегрузки.
При наличии виброгасящей станины, как на втором рисунке, которую можно взять от различных оптических устройств, в том числе и от микроскопа, привод и шпиндель можно разместить на одной стороне каретки.
Сверлильный станок своими руками — пошаговая инструкция, чертежи и лучшие модели
На третьем рисунке видно, что колонна устройства необычайно толстая. Это обусловлено тем, что для мелких станков, например, для ювелиров и радиотехников, необходимо обеспечить высокую точность работы. Для этого нужно минимизировать вибрацию и крутильную нагрузку. Они в свою очередь будут поглощаться колонной, благодаря большой площади ее сечения.
На четвертом рисунке можно увидеть, что для обеспечения высокой точности используется сдвоенная колонна из обычной стали, используемой для таких конструкций.
Таким способом нивелируются нагрузки, нацеленные именно на изгибание колонны.
Пятый рисунок показывает сверлильный станок для дрели своими руками, изготовленный из обычной электродрели и полипропиленовых труб, которые используются в сантехнике. Такой вариант подойдет для редких работ, выдает среднюю точность изготовления, простой в эксплуатации и экономен в сборке.
Распространенные ошибки
Если в процессе изготовления домашнего сверлильного станка будут допущены ошибки, все затраты по деньгам, времени и другим ресурсам будут впустую. Типичные ошибки изображены на рисунке:
На каждом рисунке указаны следующие типовые ошибки:
ошибки в процессе изготовления домашнего сверлильного станка
- Низкая точность и слабость рамки под воздействием штатной нагрузки;
- Колонна не должна быть полой внутри, иначе она не выдержит изгибающей нагрузки;
- Штанга не выдержит упор инструмента.
- Нет смысла сдваивать колонну поперечным способом. От этого устойчивость не увеличится.
- Отбойник (в данном случае пружина) из-за своих непропорциональных размеров не приглушает нагрузки и вибрации, а наоборот их усиливает.
- Несимметричная компоновка привода и шпинделя с одной стороны колонны будет только усиливать вибрации.
- Основная ошибка – отсутствие отбойника, как такового. Его нельзя эксплуатировать, так как это опасно для здоровья.
От этого устойчивость не увеличится.Электрическая дрель есть у многих хозяев, которые самостоятельно занимаются строительством и стройкой. Однако одного такого инструмента может оказаться недостаточно для операций, требующих высокой точности, сверления под прямым углом или сложных задач. Для выполнения этих целей создаются сверлильные станки – установки, которые можно изготовить в домашних условиях из подручных материалов и бытовой техники. В том, как сделать сверлильный станок из дрели, нет ничего сложного.
Доп.материалы(чертежи):
как сделать сверлильный станок из дрели своими руками чертежи
как сделать сверлильный станок из дрели своими руками чертежи
как сделать сверлильный станок из дрели своими руками чертежи
Summary
Article Name
Сверлильный станок из дрели своими руками – подробная инструкция, чертежи
Description
✅Лучше изготовить или купить ➜–✅ Сверлильный станок своими руками ➜– ✅Распространенные ошибки ➜– ✅Чертежи ➜– ✅Расположение основных конструктивных элементов.
Author
Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук
Publisher Name
Википедия строительного инструмента
Publisher Logo
Поделиться новостью в соцсетях
« Предыдущая запись Следующая запись »
Магнитные сверлильные станки купите по низким ценам в Инструмент-24
Магнитные Сверлильные станки и фрезы EUROBOOR, MILWAUKEE, MESSER
Компания EUROBOOR с 1977 года предлагает своим покупателям широкий модельный ряд электроинструмента для обработки изделий из металла. Уровень качества магнитных сверлильных станков подтверждает то, что магнитные дрели реализуются в десятках стран по всему миру. Это не удивительно, так как мощности металлорежущего инструмента EUROBOOR достаточно для того чтобы быстро и при минимуме затрат обрабатывать изделия из металла любого класса.
Подобной универсальности удалось добиться также за счет того, что производитель всегда держит контакт с потенциальными покупателями и отзывается на их пожелания.
Ассортимент металлорежущего инструмента EUROBOOR
В ассортименте голландской компании EUROBOOR (ЕВРОБООР) несколько разновидностей сверлильных машин на магнитном основании, а также пильные станки, фаскосъемные машины, отрезные пилы, шарошки, корончатые фрезы – кольцевые сверла. Есть в ассортименте Евробур также широкий ряд комплектующих и приспособлений для металлообработки. Каждую единицу предлагаемой производителем техники отличает простота, безопасность и долговечность эксплуатации.
Во время производства магнитных станков происходит тщательная проверка контроля точности изготовления. Особое внимание уделяется механизму подачи инструмента для резки и станочной конструкции. Итоговое тестирование показывает окончательный результат, соответствует металлорежущий инструмент EUROBOOR заявленным техническим характеристикам или нет.
В противном случае станок никогда не поступает на продажу, что отличает голландского производителя от многих конкурентов.
Если же сверлильные станки прошли все проверки, тогда продукция пакуется и складируется. Даже через некоторое время из серии выбирается одна единица и проходит жесточайшую проверку, что исключает любой возможный заводской брак магнитной дрели. Хотя сложно говорить о каком-либо браке, когда каждый станок по сверлению и резке металла EUROBOOR изготавливается исключительно из высококачественных материалов на инновационном европейском оборудовании, которому пока нет равных в своем деле.
Обслуживание и продажа магнитных дрелей EUROBOOR
Своим клиентам голландский производитель ЕВРОБОР предлагает не только современный инструмент и сверлильные магнитные станки, но и высококлассное обслуживание. Если произошла какая-то поломка, специалисты компании-производителя всегда готовы помочь с поиском наиболее рационального решения.
Металлорежущее оборудование EUROBOOR от компании «Инструмент – 24»
В каталоге компании «Инструмент – 24» представлен широкий ассортимент передового оборудования для сверления и резки металла на магните от голландского производителя.
У нас вы сможете подобрать мощные дрели на магните и с реверсом и без – для выполнения работ с металлом любой сложности, как на предприятиях, так и в мастерских. Отрезной станок оптимально подойдет для резки, сверления и снятия фаски для металлических заготовок любой формы. Современные устройства дают возможность с высокой точностью резать трубы, прутья, арматуру и профили. У нас вы сможете подобрать не только мобильное и стационарное оборудование, но также расходные материалы и комплектующие, которые мы поставляем непосредственно от производителя. Разветвленная сеть филиалов дает возможность нам оперативно доставлять продукцию как по Москве и Московской области, так и в любой регион РФ и страны СНГ.
Наша компания не только надежный поставщик металлорежущего инструмента компании EUROBOOR, MILWAUKEE, MESSER, но также партнер, который осуществляет сервисное обслуживание. Вы можете проверить работоспособность сверлильного станка и заказать обучение персонала по пуско-наладке магнитных станков.
Если вам сложно самостоятельно сделать выбор необходимого режущего инструмента, на помощь всегда придет наш опытный менеджер-консультант.
Сверлильная стойка для дрели из старых амортизаторов
Сверлильный станок вещь полезная, но дорогая и громоздкая, поэтому для большинства мастерских лучше подойдет стойка под дрель. Такое приспособление можно сделать своими руками из старых амортизаторов и ненужного металлолома.Материалы:
- стальная полоса 30х3 мм или шире;
- звездочка для роликовой цепи;
- листовая сталь 2 мм;
- изношенные амортизаторы – 2 шт.;
- болты М8 с гайками – 6 шт.;
- профильная труба 40х40 мм;
- длинный болт с гайкой М10-М14;
- рулевое колесо.
Процесс изготовления стойки
На отрезке полосы по центру прорисовывается продольная линия.
Затем по ней прокатывается звездочка с промоченными в масле зубьями.
По оставшемуся следу от зубьев просверливаются и зенкуются отверстия. Как следствие зубцы при прокатке попадают в них.
Из листовой стали нужно вырезать 4 полосы и согнуть из них хомуты под диаметр амортизаторов. Они привариваются к просверленной ранее заготовке, стыкуясь вплотную по двое.
Далее необходимо приварить нижние проушины 2-х амортизаторов к стальной пластине.
Важно, чтобы амортизаторы легко двигались, поэтому перед этим их нужно будет просверлить ближе до дна, чтобы разгерметизировать. Это нужно делать аккуратно, поскольку в них находится гидравлическая жидкость под давлением, которая польется струей.
Амортизаторы устанавливаются в хомуты, приваренные на перфорированную полосу. Хомуты зажимаются болтами с гайками на трубках амортизаторов большего диаметра. После этого пластина приваривается к подошве, ранее сваренной из уголков или профильной трубы.
Для крепления звездочки к стойке нужно взять отрезок профильной трубы, просверлить в ней сквозное отверстие и вставить длинный болт М10-М14. На болт надевается и поджимается с двух сторон гайками звездочка.
После этого отрезается такой же кусок профильной трубы и в одной его стенке делается отверстие напротив болта со звездочкой. Подставка стыкуется и приваривается на подошву стойки так, чтобы звездочка попала зубом в перфорированные отверстия на полосе.
После этого на головку болта со звездочкой приваривается рулевое колесо. К нижним хомутам на амортизаторах нужно приварить хомут на трубке, сделанный под крепление корпуса дрели.
Также для надежности следует подготовить большой хомут, чтобы стянуть вместе амортизаторы с подставкой звездочки.
Зажав в стойке дрель, можно подымать и опускать ее вращением рулевого колеса. Амортизаторы в качестве направляющей работают без люфта, поэтому если патрон не болтается, то качество сверления получится близкое к полноценному сверлильному станку.
Смотрите видео
Самодельный сверлильный станок из дрели своими руками.
Самым распространенным сверлильным станком можно считать, тот который выполнен из обыкновенной или электродрели. В таком станке дрель можно разместить как стационарно, так и сделать ее съемной. В первом случае кнопку включения можно перенести на сверлильный станок для большего удобства, во втором – дрель можно снимать и использовать как отдельный инструмент.
Компоненты для самодельного сверлильного станка:
- Дрель;
- Основание;
- Стойка;
- Крепление дрели;
- Механизм подачи.
Основание (станину) для самодельного сверлильного станка можно сделать из твердого дерева, ДСП или мебельного щита, но лучше все же использовать швеллер, металлическую плиту или тавр.
Для обеспечения устойчивости конструкции и получения хорошо результата станину необходимо делать массивной, чтобы она могла компенсировать вибрацию от сверления. Размер для деревянной сатины 600х600х30 мм, металлической – 500х500х15 мм. На основании станка должны присутствовать крепежные отверстия, что бы его можно было закреплять на верстаке.
Стойку для сверлильного станка можно сделать из бруса, круглой или квадратной стальной трубы. Также можно использовать старый каркас фотоувеличителя, старого школьного микроскопа или другого устройства подобной конфигурации имеющей большую массу и высокую прочность.
Дрель крепится при помощи хомутов или кронштейнов. Лучше использовать кронштейн с центральным отверстием, это позволить достичь более хороших результатов при сверлении.
Самодельный сверлильный станок своими руками.Устройство механизма подачи дрели на станке.
При помощи этого механизма дрель может перемещаться вертикально вдоль стойки, она может быть:
- Пружинной;
- Шарнирной;
- Схожей с винтовым домкратом.
В зависимости от выбранного механизма, нужно будет делать стойку.
На фото схемах и чертежах показаны основные типы конструкций самодельных сверлильных станков, на которых применяется дрель.
С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка.С пружинно-рычажным механизмом.С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель.Самодельный станок из дрели с шарнирным бес пружинным механизмом.Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз.
Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса.Самодельный сверлильный станок из автомобильного домкрата и дрели.Каретка выполнена из мебельных направляющих.Мини-станок из списанного микроскопа.Основание и стойка из старого фотоувеличителя для самодельного сверлильного станка.Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие.Видео инструкция по созданию самодельного сверлильного станка своими руками.
Видео инструкция по созданию дешевого сверлильного станка из дрели своими руками. Станина и стойка выполнены из дерева, механизмом служит мебельная направляющая.
youtube.com/embed/P3t1rYwekec” frameborder=”0″ allowfullscreen=”allowfullscreen”/>
Пошаговая видео инструкция по изготовления сверлильного станка из старого автомобильного домкрата.
Как сделать пружинно-рычажную стойку для дрели на самодельный станок.
Пошаговая инструкция по изготовлению стальной стойки.
Самодельный сверлильный станок из рулевой рейки.
Рулевая рейка от автомобиля является достаточно массивным устройством, поэтому станина под нее должна быть массивной и крепится к верстаку. Все соединения на таком станке выполняются с помощью сварки.
Самодельный сверлильный станок из рулевой рейки.
Толщина основания должна быть около 5 мм, ее можно сварить из швеллеров. Стока на которую закрепляется рулевая рейка должна быть выше на 7 – 8 см. Крепится она через проушины рулевой колонки.
Так как такой самодельный станок становится массивным, блок управления им лучше вынести отдельно от дрели.
Видео сверлильного самодельного станка на основе рулевой рейки от автомобиля.
Порядок сборки такого самодельного станка:
- Подготовка деталей;
- Установка стойки на станину;
- Сборка устройства перемещения;
- Установка устройства на стойку;
- Установка дрели.
Все места соединения должны быть надежно закреплены, желательно при помощи сварки. Если используются направляющие, то нужно сделать так чтобы не было поперечного люфта. Для большего удобства такой станок можно оснастить тисками для фиксации заготовки под сверление.
В магазинах можно найти и уже готовые под дрель стойки. При покупки стоит обращать внимания на размеры ее станины и вес. Зачастую недорогие конструкции подойдет только для сверления тонкой фанеры.
Самодельный сверлильный станок на основе асинхронного двигателя.
Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.
Схема и устройство станка на основе двигателя от бытовой техники.
Ниже приведены все чертежи, детали и их характеристики, и спецификация.
Общий чертеж сверлильного станка на основе двигателя.Таблица всех деталей и материалов необходимых для изготовления станка своими руками.
| Поз. | Деталь | Характеристика | Описание |
| 1 | Станина | Плита текстолитовая, 300×175 мм, δ 16 мм | |
| 2 | Пятка | Стальной круг, Ø 80 мм | Может быть сварной |
| 3 | Основная стойка | Стальной круг, Ø 28 мм, L = 430 мм | Один конец обточен на длину 20 мм и на нём нарезана резьба М12 |
| 4 | Пружина | L = 100–120 мм | |
| 5 | Втулка | Стальной круг, Ø 45 мм | |
| 6 | Стопорный винт | М6 с пластиковой головкой | |
| 7 | Ходовой винт | Тr16х2, L = 200 мм | От струбцины |
| 8 | Матричная гайка | Тr16х2 | |
| 9 | Консоль привода | Стальной лист, δ 5 мм | |
| 10 | Кронштейн ходового винта | Лист дюралюминия, δ 10 мм | |
| 11 | Специальная гайка | М12 | |
| 12 | Маховик ходового винта | Пластик | |
| 13 | Шайбы | ||
| 14 | Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи | Дюралюминиевый круг, Ø 69 мм | Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой |
| 15 | Электродвигатель | ||
| 16 | Блок конденсаторов | ||
| 17 | Блок ведомых шкивов | Дюралюминиевый круг, Ø 98 мм | |
| 18 | Ограничительный стержень возвратной пружины | Винт М5 с пластмассовым грибком | |
| 19 | Возвратная пружина шпинделя | L = 86, 8 витков, Ø25, из проволоки Ø1,2 | |
| 20 | Разрезной хомут | Дюралюминиевый круг, Ø 76 мм | |
| 21 | Шпиндельная головка | см. ниже | |
| 22 | Консоль шпиндельной головки | Лист дюралюминия, δ 10 мм | |
| 23 | Приводной ремень | Профиль 0 | Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов |
| 24 | Выключатель | ||
| 25 | Сетевой кабель с вилкой | ||
| 26 | Рычаг подачи инструмента | Стальной лист, δ 4 мм | |
| 27 | Съёмная рукоятка рычага | Стальная труба, Ø 12 мм | |
| 28 | Патрон | Инструментальный патрон № 2 | |
| 29 | Винт | М6 с шайбой |
Консоль привода для самодельного сверлильного станка.Четырёхручьевый блок ведущих приводных шкивов.Блок ведомых шкивов.Ограничительный стержень возвратной пружины.Разрезной хомут.Консоль шпиндельной головки.
Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.
Материалы и детали необходимые для изготовления шпиндельной головки.
| Поз. | Деталь | Характеристика |
| 1 | Шпиндель | Стальной круг Ø 12 мм |
| 2 | Ходовая втулка | Стальная труба Ø 28х3 мм |
| 3 | Подшипник 2 шт. | Радиальный подшипник качения № 1000900 |
| 4 | Винт | М6 |
| 5 | Шайбы-прокладки | Бронза |
| 6 | Рычаг | Стальной лист δ 4 мм |
| 7 | Стопор ходовой втулки | Специальный винт М6 с рифлёной кнопкой |
| 8 | Гайка | Низкая гайка М12 |
| 9 | Стационарная втулка | Стальной круг Ø 50 мм или труба Ø 50х11 мм |
| 10 | Подшипник | Радиально упорный |
| 11 | Разрезное стопорное кольцо | |
| 12 | Концевая переходная втулка | Стальной круг Ø 20 мм |
Шпиндель.
Ходовая втулка.Стопор ходовой втулки.Стационарная втулка.Концевая переходная втулка.Сверлильная головка в собранном виде.Готовый самодельный сверлильный станок на основе двигателя от бытовой техники.Подключение зависит от самого двигателя.
Простая электрическая схема для заводского станка 2М112.Как сделать сверлильный станок для печатных плат своими руками.
Для изготовления сверлильного станка для печати плат необходим привод маломощного устройства. В качестве рычага можно использовать механизм от резчика фотографий, паяльник. Подсветку места сверления можно сделать с помощью светодиодного фонарика. В общем этот станок богат на полет творческих мыслей.
Сверлильный станок для печатных плат своими руками. Простая электрическая схема управления электромотором на самодельном сверлильном станке для печати плат.Видео по изготовлению миниатюрно сверлильного станка для печати плат радиолюбителя.

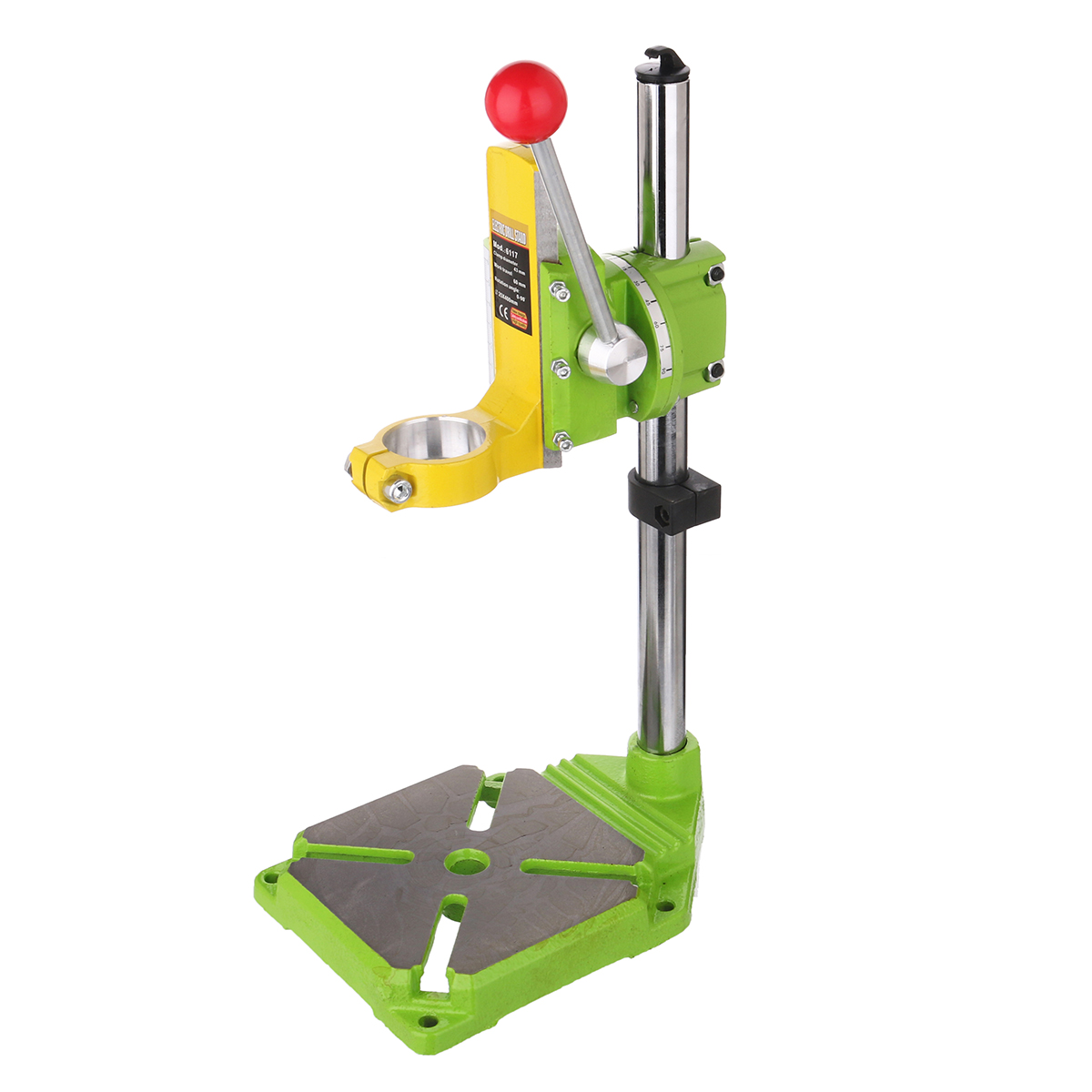

Сверлильная стойка для дрели
Стойка заменяет сверлильный станок, одновременно обладает универсальностью.
Компактная — помещается в небольшую коробку, процесс сборки/разборки достаточно быстрый.
Можно хранить на полке в разобранном виде, не будет занимать много места.
Актуально для домашнего хобби, изготовления печатных плат и т.п.
Иногда попадаются толковые товары, например вот эта стойка для дрели.
Стойка удобна, когда под рукой нет ни сверлильного станка, ни места, где его можно разместить.
Инструмент для сверления — мини-дрель, гравер/дремель, обычная дрель — зажимается в специальное крепление на подвижной части стойки. Можно просто зажать моторчик с патроном и делать то, что требуется. Это универсальное приспособление для дома, выручит, если требуется делать много отверстий с большой точностью, которые «на коленке» получаются с трудом.
Например, сверление печатных плат.
Упаковка — приличная коробка, особо не помяли при доставке.
Брендирования нет, но есть основные параметры: высота 400 мм, шейка зажимаемой дрели до 43 мм, высота опускания (глубина сверления) до 60 мм.
Внутри комплект стойки, в разобранном виде.
Материал «головы» и основания — алюминий.
Отдельно подставка-основание
Основание имеет массу 300 г, маловато — можно утяжелить или закрепить на столещнице.
Имеется место крепления вертикальной трубы.
Устанавливаем и крепим согласно инструкции (пошаговая сборка)
Затягиваем
На трубу желательно нацепить комплектную заглушку
Далее, берем подвижную «голову».
На голове имеется шкала, для измерения глубины опускания
С другой стороны расположен рычаг механизма опускания
Устанавливаем на трубу, центруем, выставляем высоту (произвольно, по удобству), затягиваем
Освобождаем механизм (отпускаем слегка винт)
Все, стойка собрана
Для установки дрели или гравера имеются несколько вставок из черного пластика
Диаметр около 43 мм.
Если меньше — можно установить через вставку. Больше — никак.
Имеется наклейка с характеристиками
И, да, лучше смазать наплавляющие, по которым гуляет механизм. Для самоуспокоения. Ну и для плавности хода.
Еще рекомендую обзавестись небольшими зажимами или тисками, в идеале — под обрабатываемую деталь. Если печатные платы — то зажим для фиксации платы
У меня простые быстрозажимные тиски
Попробовал зажать шуруповерт — маловат диаметр крепления.
А вот под двигатели или под бормашинки/дремели подходит идеально. Как правило, подобные инструменты имеют регулировку мощности. Еще можно было бы пригородить педальку или другое дистанционное включение/выключение, но это уже детали…
Так что стойка остается по гравер/дремель.
Подобная стойка удобна для сверления отверстий, например, для хобби, при изготовлении печатных плат и т.п.
Удобно, если использовать не просто зажим, а тиски XY для перемещения по двум осям.
Можно переделать в малогабаритный сверлильный станок, просто установив в зажим мотор с патроном.
На стойку сейчас действует купон на скидку toolru3, цена с купоном $28.99.
Перед покупкой проверяйте целесообразность приобретения — в оффлайн магазинах могут быть варианты интереснее…
Как вариант, можно скинуть поинтами (получается даже выгоднее)
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
27-1 / 2-дюймовый сверлильный станок для тяжелых условий эксплуатации на Grizzly.com
Создан для самых требовательных производственных цехов.
Сверхмощный сверлильный станок G0756 27-1 / 2 “высотой 89-1 / 2 дюйма, изготовленный из чугуна и весом более 1000 фунтов, создан для самых требовательных производственных цехов.
Массивный диаметр колонны 6 дюймов обеспечивает необходимую жесткость для обеспечения повторяемой точности – даже при сверлении отверстий диаметром 1-1 / 2 дюйма на высоких скоростях!
Шпиндель MT # 4 имеет ход 7 дюймов, 18 скоростей от 60 до 1740 об / мин, 2-скоростную автоматическую подачу вниз, отвод мощности с электронным сцеплением и функцию выброса инструмента для быстрой смены бит.
Точно отшлифованный чугунный стол имеет толщину почти 2 дюйма и имеет рабочую поверхность 22 x 22 дюйма, два скрещенных Т-образных паза 9/16 дюйма и желоба для слива охлаждающей жидкости.
Максимальное расстояние от шпинделя до стола составляет 30-3 / 4 дюйма, и если этого недостаточно, стол поворачивается в сторону, так что заготовку можно установить на прецизионно отшлифованный базовый стол, используя два параллельных 9/16 дюйма. Т-образные пазы.
Эта колоссальная рабочая лошадка также включает в себя встроенную систему охлаждения и галогенную рабочую фару. Он также поставляется с упакованным набором инструментов для обслуживания вашего станка, включая адаптер шпинделя MT # 4 – MT № 3, адаптер шпинделя MT № 4 – MT № 2 и сверлильный патрон 1/8 “–5/8” с оправкой.
Как и все дрели Grizzly, G0756 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что режущий инструмент не имеет заводских дефектов.
Руководство G0756 было написано нашим отделом технической документации в США и содержит полезную информацию. Полное и легко читаемое руководство упрощает сборку и обслуживание сверлильного станка.
Группы обслуживания клиентов и технической поддержки Grizzly находятся в США. Детали и аксессуары для сверлильного станка доступны в Интернете и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.
Сделано на заводе ISO 9001
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Главный двигатель: 2 л.с., 220 В, 3-фазный, 6,4 А
- Насос охлаждающей жидкости: 60 Вт
- Качели: 27-1 / 2 ”
- Конус шпинделя: MT # 4
- Ход шпинделя: 7 ”
- Максимальное расстояние от шпинделя до стола: 30-3 / 4 ”
- Макс. Диаметр сверления в чугуне: 1-1 / 2 ”
- Макс. Диаметр сверления в стали: 1 ”
- Скорость шпинделя: 18 (60-740 об / мин)
- Скорость подачи: 1 мм / оборот, 2 мм / оборот
- Размер стола: 22 “Д x 22” Ш x 1-7 / 8 “В
- Размер Т-образного паза: 9/16 ”
- Вертикальное перемещение стола: 20 ”
- Поворот стола: 360 °
- Диаметр пиноли: 3 ”
- Диаметр колонны: 6 ”
- Площадь основания: 20 дюймов Ш x 29 дюймов
- Общий размер: 22 дюйма Ш x 89-1 / 2 дюйма В x 37 дюймов Г
- Приблизительный вес в упаковке: 1202 фунта.
ОСОБЕННОСТИ:
- Кнопка аварийного останова на передней панели
- Прозрачная защита от стружки
- Насосная система рециркуляции охлаждающей жидкости
- Стандартные и метрические направляющие линейки
- Расположение стола на 360 ° вокруг колонны
- Встроенное галогенное рабочее освещение
- Ограничитель глубины с автоматическим выключателем
- Изменение скорости шпинделя с помощью удобных рычагов редуктора
- В комплект входят закрепительные втулки шпинделя для инструментов MT # 3 и MT # 2
Сверлильный станок для печатных плат | viamechanics
Сверлильный станок для печатных плат | механика- НОВЫЙ
ND-1A221
Одноосные станки для мелкосерийного многопродуктового производства с разнообразными сферами применения, от высокоточных продуктов до продуктов НИОКР. Скачать
- НОВЫЙ
ND-6QA2126 / 6MA2126
Станок для сверления небольших отверстий, оснащенный самым быстрым шпинделем в отрасли. (350 оборотов в минуту)Скачать
- НОВЫЙ
ND-6A2226
6-осевой станок высокого давления- Диаметр сверла
0.1 ～ 6,35 мм
- SP Скорость
160,200 тыс. Об / мин
- Применимая печатная плата
- ПК / материнская плата
- HDI
- BGA
- CSP
- FC-BGA
- Aoutomotive
- Характеристики
Новейшая машина из серии бестселлеров в мире.
Универсальная модель, способная выполнять широкий спектр операций, включая автомобильную печатную плату, высокочастотную подложку и обратное сверление
- Диаметр сверла
- НОВЫЙ
ND-6JA Серия
6-осевой станок для обработки печатных плат больших размеров- Диаметр сверла
0.1 – 6,35 мм
- SP Скорость
160,200 тыс. Об / мин
- Применимая печатная плата
- ПК / материнская плата
- HDI
- BGA
- CSP
- FC-BGA
- Aoutomotive
- Характеристики
Для обработки больших панелей, чтобы помочь снизить производственные затраты.
Многослойная и многослойная раскладка доски. Конструкция с большим корпусом и высокой жесткостью для достижения высокоскоростного и высокоточного процесса с интегрированной конструкцией сервоуправления и механики.
Загрузить
- Диаметр сверла
Универсальная модель, способная выполнять широкий спектр операций, включая автомобильную печатную плату, высокочастотную подложку и обратное сверление
Многослойная и многослойная раскладка доски. Конструкция с большим корпусом и высокой жесткостью для достижения высокоскоростного и высокоточного процесса с интегрированной конструкцией сервоуправления и механики.TOP> продукты и решения> Сверлильный станок для печатных плат
Авторские права © Via Mechanics, Ltd.Все права защищены.
Объем рынка сверлильных станков, отраслевые вертикали и обзор, 2025 г.
ГЛАВА 1: ВВЕДЕНИЕ
1.1. ОПИСАНИЕ ОТЧЕТА
1.2. ОСНОВНЫЕ ПРЕИМУЩЕСТВА ДЛЯ ЗАИНТЕРЕСОВАННЫХ СТОРОН
1.3. ОСНОВНЫЕ СЕГМЕНТЫ РЫНКА
1.4. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ
1.4.1. Первичные исследования
1.4.2. Вторичные исследования
1.4.3. Инструменты и модели аналитика
ГЛАВА 2: КРАТКОЕ ОПИСАНИЕ
2.1. CXO PERSPECTIVE
ГЛАВА 3: ОБЗОР РЫНКА
3. 1. ОПРЕДЕЛЕНИЕ И ОБЪЕМ РЫНКА
3.2. ОСНОВНЫЕ ВЫВОДЫ
3.2.1. Основные факторы воздействия
3.2.2. Верхние инвестиционные карманы
3.2.3. Лучшие выигрышные стратегии
3.3. АНАЛИЗ ПЯТИ СИЛ ПОРТЕРА
3.4. АНАЛИЗ ДОЛИ РЫНКА (2017)
3.5. ДИНАМИКА РЫНКА
3.5.1. Драйверы
3.5.1.1. Увеличение спроса на металлопродукцию
3.5.1.2. Растущий спрос на тяжелую технику
3.5.1.3. Крупная промышленная автоматизация
3.5.2. Ограничение
3.5.2.1. Спад производства станков в Европе
3.5.2.2. Колебания цен на сырье
3.5.3. Возможности
3.5.3.1. Развитие машиностроения
3.5.3.2. Государственные инициативы, дающие импульс развитию станкостроения
ГЛАВА 4: РЫНОК СВЕРЛИЛЬНЫХ СТАНКОВ, ПО ВИДАМ
4.1. ОБЗОР
4.2. ЧУВСТВИТЕЛЬНЫЙ СВЕРЛИЛЬНЫЙ СТАНОК
4.2.1. Ключевые рыночные тенденции, факторы роста и возможности
4.2.2. Объем и прогноз рынка по регионам
4.2.3. Анализ рынка по странам
4. 3. СТАНОК ПРЯМОСВЕРЛИЛЬНЫЙ
4.3.1. Основные рыночные тенденции, факторы роста и возможности
4.3.2. Объем и прогноз рынка по регионам
4.3.3. Анализ рынка по странам
4.4. РАДИАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК
4.4.1. Основные рыночные тенденции, факторы роста и возможности
4.4.2. Объем и прогноз рынка по регионам
4.4.3. Анализ рынка по странам
4.5. СТАНОК СВЕРЛИЛЬНО-БАНКОВЫЙ
4.5.1. Основные рыночные тенденции, факторы роста и возможности
4.5.2. Объем и прогноз рынка по регионам
4.5.3. Анализ рынка по странам
4.6. МНОГОШПИНДЕЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК
4.6.1. Основные рыночные тенденции, факторы роста и возможности
4.6.2. Объем и прогноз рынка по регионам
4.6.3. Анализ рынка по странам
4.7. СТАНОК ДЛЯ ГЛУБОКОГО СВЕРЛЕНИЯ
4.7.1. Ключевые рыночные тенденции, факторы роста и возможности
4.7.2. Объем и прогноз рынка по регионам
4.7.3. Анализ рынка по странам
4. 8. ДРУГОЕ
4.8.1. Основные рыночные тенденции, факторы роста и возможности
4.8.2. Объем и прогноз рынка по регионам
4.8.3. Анализ рынка по странам
ГЛАВА 5: РЫНОК БУРОВЫХ СТАНКОВ ПО ОТРАСЛЯМ ПРИМЕНЕНИЯ
5.1. ОБЗОР
5.2. AEROSPACE
5.2.1. Основные рыночные тенденции, факторы роста и возможности
5.2.2. Объем и прогноз рынка по регионам
5.2.3. Анализ рынка по странам
5.3. ТЯЖЕЛОЕ ОБОРУДОВАНИЕ
5.3.1. Основные рыночные тенденции, факторы роста и возможности
5.3.2. Объем и прогноз рынка по регионам
5.3.3. Анализ рынка по странам
5.4. АВТОМОБИЛЬ
5.4.1. Основные рыночные тенденции, факторы роста и возможности
5.4.2. Объем и прогноз рынка по регионам
5.4.3. Анализ рынка по странам
5.5. ЭНЕРГЕТИКА
5.5.1. Основные рыночные тенденции, факторы роста и возможности
5.5.2. Объем и прогноз рынка по регионам
5.5.3. Анализ рынка по странам
5.6. ВОЕННАЯ И ОБОРОНА
5.
6.1. Основные рыночные тенденции, факторы роста и возможности
5.6.2. Объем и прогноз рынка по регионам
5.6.3. Анализ рынка по странам
5.7. НЕФТЬ И ГАЗ
5.7.1. Ключевые рыночные тенденции, факторы роста и возможности
5.7.2. Объем и прогноз рынка по регионам
5.7.3. Анализ рынка по странам
5.8. ДРУГОЕ
5.8.1. Основные рыночные тенденции, факторы роста и возможности
5.8.2. Объем и прогноз рынка по регионам
5.8.3. Анализ рынка по странам
ГЛАВА 6: РЫНОК БУРОВЫХ СТАНКОВ ПО РЕГИОНАМ
6.1. ОБЗОР
6.2. СЕВЕРНАЯ АМЕРИКА
6.2.1. Основные рыночные тенденции, факторы роста и возможности
6.2.2. Объем и прогноз рынка по видам
6.2.3. Объем и прогноз рынка по отраслевым приложениям
6.2.4.1. США
6.2.4.1.1. Объем и прогноз рынка по видам
6.2.4.1.2. Объем и прогноз рынка по отраслевым приложениям
6.2.4.2. Канада
6.2.4.2.1. Объем и прогноз рынка по видам
6.
2.4.2.2. Объем и прогноз рынка по отраслевым приложениям
6.2.4.3. Мексика
6.2.4.3.1. Объем и прогноз рынка по видам
6.2.4.3.2. Объем и прогноз рынка по отраслевым приложениям
6.3. ЕВРОПА
6.3.1. Основные рыночные тенденции, факторы роста и возможности
6.3.2. Объем и прогноз рынка по видам
6.3.3. Объем и прогноз рынка по отраслевым приложениям
6.3.5. Анализ рынка по странам
6.3.5.1. Великобритания
6.3.5.1.1. Объем и прогноз рынка по видам
6.3.5.1.2. Объем и прогноз рынка по отраслевым приложениям
6.3.5.2. Германия
6.3.5.2.1. Объем и прогноз рынка по видам
6.3.5.2.2. Объем и прогноз рынка по отраслевым приложениям
6.3.5.3. Франция
6.3.5.3.1. Объем и прогноз рынка по видам
6.3.5.3.2. Объем и прогноз рынка по отраслевым приложениям
6.3.5.4. Италия
6.3.5.4.1. Объем и прогноз рынка по видам
6.3.5.4.2. Объем и прогноз рынка по отраслевым приложениям
6.
3.5.5. Остальная Европа
6.3.5.5.1. Объем и прогноз рынка по видам
6.3.5.5.2. Объем и прогноз рынка по отраслевым приложениям
6.4. Азиатско-Тихоокеанский регион
6.4.1. Основные рыночные тенденции, факторы роста и возможности
6.4.2. Объем и прогноз рынка по видам
6.4.3. Объем и прогноз рынка по отраслевым приложениям
6.4.4. Анализ рынка по странам
6.4.5.1. Китай
6.4.5.1.1. Объем и прогноз рынка по видам
6.4.5.1.2. Объем и прогноз рынка по отраслевым приложениям
6.4.5.2. Япония
6.4.5.2.1. Объем и прогноз рынка по видам
6.4.5.2.2. Объем и прогноз рынка по отраслевым приложениям
6.4.5.3. Индия
6.4.5.3.1. Объем и прогноз рынка по видам
6.4.5.3.2. Объем и прогноз рынка по отраслевым приложениям
6.4.5.4. Остальные страны Азиатско-Тихоокеанского региона
6.4.5.4.1. Объем и прогноз рынка по видам
6.4.5.4.2. Объем и прогноз рынка по отраслевым приложениям
6.
5. LAMEA
6.5.1. Основные рыночные тенденции, факторы роста и возможности
6.5.2. Объем и прогноз рынка по видам материалов
6.5.3. Объем и прогноз рынка по отраслевым приложениям
6.5.4. Объем и прогноз рынка, конечный пользователь
6.5.5. Анализ рынка по странам
6.5.5.1. Латинская Америка
6.5.5.1.1. Объем и прогноз рынка по видам
6.5.5.1.2. Объем и прогноз рынка по отраслевым приложениям
6.5.5.2.Ближний Восток
6.5.5.2.1. Объем и прогноз рынка по видам
6.5.5.2.2. Объем и прогноз рынка по отраслевым приложениям
6.5.5.3. Африка
6.5.5.3.1. Объем и прогноз рынка по видам
6.5.5.3.2. Объем и прогноз рынка по отраслевым приложениям
ГЛАВА 7: ПРОФИЛИ КОМПАНИИ
7.1. DATRON AG
7.1.1. Обзор компании
7.1.2. Снимок компании
7.1.3. Операционные бизнес-сегменты
7.1.4. Результаты деятельности
7.1.5. Ключевые стратегические шаги и разработки
7.2. DMG MORI
7.
2.1. Обзор компании
7.2.2. Продуктовый портфель
7.2.3. Операционные бизнес-сегменты
7.2.4. Результаты деятельности
7.2.5. Ключевые стратегические шаги и разработки
7.3. DALIAN MACHINE TOOL GROUP CORPORATION
7.3.1. Обзор компании
7.3.2. Продуктовый портфель
7.3.3. Ключевые стратегические шаги и разработки
7.4. SMTCL
7.4.1. Обзор компании
7.4.2. Продуктовый портфель
7.4.3. Ключевые стратегические шаги и разработки
7.5. ЭРНСТ ЛЕНЦ МАШИНЕНБАУ
7.5.1. Обзор компании
7.5.2. Продуктовый портфель
7.5.3. Ключевые стратегические шаги и разработки
7.6. FEHLMANN AG
7.6.1. Обзор компании
7.6.2. Продуктовый портфель
7.6.3. Ключевые стратегические шаги и разработки
7.7. ПРЕССЫ CAMERON MICRO DRILL
7.7.1. Обзор компании
7.7.2. Продуктовый портфель
7.7.3. Ключевые стратегические шаги и разработки
7.8. GATE MACHINERY INTERNATIONAL
7.
8.1. Обзор компании
7.8.2. Продуктовый портфель
7.8.3. Ключевые стратегические шаги и разработки
7.9. HSIN GEELI HARDWARE ENTERPRISE
7.9.1. Обзор компании
7.9.2. Продуктовый портфель
7.9.3. Результаты деятельности
7.9.4. Ключевые стратегические шаги и разработки
7.10. ALPEN-MAYKESTAG GMBH
7.10.1. Обзор компании
7.10.2. Операционные бизнес-сегменты
7.10.3. Ключевые стратегические шаги и разработки
Сверлильный станок – это оборудование, используемое для сверления отверстий в полу, настольных конструкциях, дереве и т. Д. Эти машины расположены горизонтально или вертикально, в зависимости от требований оператора, чтобы управлять буровым долотом и управлять им. Наиболее часто используемые сверлильные станки включают одношпиндельные станки, напольные станки, станки с ременным приводом и другие.Его применение включает в себя развертывание, зенковку, зенковку и нарезание резьбы. Кроме того, он используется для сверления в цехах кузовных панелей, металлообрабатывающих центрах и гаражах по ремонту автомобилей.
Мировой рынок сверлильных станков демонстрирует заметный рост благодаря увеличению числа внедрений в секторах тяжелого оборудования и автомобилестроения. Более того, быстрое распространение сверлильных станков в различных отраслях промышленности, вызванное увеличением инвестиций в металлообрабатывающую промышленность, способствует росту рынка.Более того, повышенная безопасность на рабочем месте, сокращение времени работы и высокая точность работы – другие важные факторы, повышающие спрос на сверлильные станки на рынке. Однако отсутствие квалифицированного оператора в определенной степени сдерживает рост рынка.
Сверлильные станки пользуются спросом в регионе Северной Америки, что связано с увеличением инвестиций в автомобильный сектор со стороны лидеров рынка для расширения бизнеса. Сегмент станков для глубокого сверления занял самую высокую долю рынка в 2017 году из-за увеличения спроса на сверлильные станки в отрасли гидроцилиндров.Более того, ожидается, что сегмент тяжелого оборудования будет генерировать максимальную долю выручки в прогнозируемом периоде в зависимости от области применения.
Кроме того, ключевыми игроками на рынке являются DATRON AG, DMG MORI, Dalian Machine Tool Group Corporation, SMTCL, Ernst Lenz Maschinenbau, Fehlmann AG, Cameron Micro Drill Presses, Gate Machinery International, Hsin Geeli Hardware Enterprise и Alpen-Maykestag. GmbH.
Ключевые компании сосредоточили свое внимание на расширении бизнеса, предлагая исключительные продукты, чтобы укрепить свои позиции на рынке.Например, австрийский производитель сверл Alpen выпустил сверло Alpen Sprint Master and Pro, которое особенно подходит для сверления тонких материалов.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Не менее важное применение для
на таких станках идет вторичное бурение малых
отверстия, в которых изначально невозможно просверлить отверстие должным образом.
Сверление после второй операции почти всегда дает
лучше отверстие быстрее, чем это может быть сделано изначально, и это
особенно актуально с длинными отверстиями.
С помощью двух
регулируя ползуны, ось сверлильного шпинделя может быть
быстро совмещается с передней бабкой. Подача завершена
вращая маховик на подающем винте,
поддерживая давление на ручку скольжения.Это расположение
позволяет сверлить, не прикладывая усилия к сверлу, поскольку
дрель не может продвигаться быстрее, чем ручная –
колесо повернуто. Быстрый отвод и возврат сверла
управляется скользящей ручкой и механизмом
предотвращает удар сверла о дно отверстия.
с.
приводы одновременно управляют сверлильным устройством
с главным шпинделем 1/3 HP и независимо от него
водить машину. На машинах, поставленных без скамьи или шкафа,
вспомогательный привод снабжен двухсторонним двигателем
который может использоваться для привода как передней бабки, так и
сверлильный шпиндель.Все приводы управляются ножным переключателем,
обеспечить от 0 до 5000 об / мин на сверлильном шпинделе, иметь
динамическое торможение и работать от 115 В, 60 Гц, 1 фаза переменного тока
схема. Каждая модель машины имеет встроенную схему переключателя,
заводская проводка для установки системы охлаждения Левина, которая
будет работать одновременно с приводами шпинделя.
Все
приводы обеспечивают бесступенчатую регулировку скорости шпинделя от
От 0 до 5000 об / мин с динамическим торможением, запуск педальным переключателем
и остановка, и полная защита от перегрузки для использования на 115 В,
60 Гц, 1 фаза переменного тока.
Удобный доступ к
все вещевые отсеки снабжены дверцами
спереди и сзади шкафа. Вся охлаждающая жидкость
система легко снимается для тщательной очистки
всякий раз, когда это необходимо. Вся необходимая проводка как для
система охлаждающей жидкости и управление приводом включены во все
машинки на шкаф.Станок для бурения скважин Powers | Гора суеверий – Музей пропавшего голландца
История производства 1111Lisle:
В ненастный холодный январский день 1903 года решительный Сет Пауэрс из Стэнберри, штат Миссури, надел пальто и шляпу, привязал свою недавно запатентованную буровую установку к упряжке лошадей и перевез ее на 60 миль в Кларинду, штат Айова.Оказавшись там, он выставил его на всеобщее обозрение на городской площади. Г-н Пауэрс предложил создать местный завод по производству и продаже своего нового изобретения, потеряв свое предыдущее предприятие в Стэнберри из-за крупного пожара.
Группа видных бизнесменов отправилась в Стэнберри, чтобы изучить это предложение, и вернулась с положительным отчетом.
Комитет встретился с Ассоциацией улучшения Clarinda, которая приняла резолюцию, одобряющую предложение.Таким образом, 26 мая 1903 года Powers Manufacturing Corporation стала реальностью. Вскоре название компании было изменено на Lisle Manufacturing, а производство расширилось и включило в себя множество различных продуктов. На протяжении многих лет Lisle Manufacturing изготавливала сепараторы для сливок, гвоздезабиватели для обуви, детали Model-T, газонокосилки и стиральные машины.
Сегодня, спустя 110 лет, корпорация Lisle более успешна, чем когда-либо, производя тысячи различных инструментов для ремонта автомобилей и сопутствующего оборудования.
Жажда воды Америки:
К 1903 году, когда Сет Пауэрс начал свои производственные операции, использование паровых и бензиновых двигателей для бурения глубоких скважин быстро получило широкое распространение по всей стране.
Однако по-прежнему существовала потребность в машинах с приводом от домашнего скота.
На рубеже 20-го века большая часть Северной Америки все еще состояла из сельских ферм и ранчо. Эти удаленные места чрезвычайно затрудняли транспортировку большого парового оборудования, в то время как во многих районах также не хватало топлива для бензиновых машин.Тем не менее, люди, живущие в этих отдаленных уголках мира, нуждались в надежном источнике чистой незагрязненной воды. Ответ: Продолжайте использовать вьючных животных для выполнения задачи по бурению глубоких скважин.
К Первой мировой войне компания Lisle Manufacturing предложила полную линейку станков для бурения и бурения скважин с улучшенными мощностями, включая модель с приводом от домашнего скота, которая могла вести бурение на глубину 150-300 футов, и модель с бензиновым двигателем, которая могла пробурить глубиной более 1000 футов!
Первоначальная версия 1903 года, расположенная на территории музея, известная как «Усовершенствованная бурильная машина Powers – оборудование номер один», могла бурить до 150 футов и поставлялась в стандартной комплектации с 7-дюймовыми, 12-дюймовыми и 18-дюймовыми буровыми шнеками.
Его рекламировали как ОДИНОЧНАЯ МАШИНА , которая могла протыкать 60 футов в день и приносить оператору 21 доллар в день (по данным на 1918 год). На самом деле, все аксессуары на этих станках, от массивных стальных валов до буровых долот, были чрезвычайно тяжелыми и требовали постоянного обращения во время работы на буровой. По сегодняшним меркам это было непосильной работой.
Эксплуатация буровой установки 1890 Powers:
После того, как агрегат будет установлен и выровнен, оператор прицепляет лошадь к рычагу платформы.
- Затем он прикрепляет трос к шнеку и опускает его на землю.
- Теперь он прикрепляет стопорные ключи к квадратному концу расточной оправки и запускает лошадь в движение по кругу, вращая всю платформу, стрелу и шнек.
- Когда шнек наполняется, он включает сцепление, и движение лошади приводит в движение шестерни, поднимая буровые насадки над поверхностью.
- Затем оператор прикрепляет шнек к крану, выдвигает его за платформу и опорожняет. Процесс начинается заново.
Процесс начинается заново.По мере того, как отверстие становится глубже, оператор при необходимости прикрепляет к шнеку дополнительный вал. Как только необходимая глубина будет достигнута, для установки обсадной трубы на место используется насадка для установки плитки.
Восстановление сверлильного станка 1890 Powers стало возможным благодаря щедрому пожертвованию от отделения Сан-Тан штата Аризона Questers.
| Важность | Знания |
|---|---|
| Механика – Знание машин и инструментов, включая их конструкцию, использование, ремонт и техническое обслуживание. | |
| Математика – знание арифметики, алгебры, геометрии, исчисления, статистики и их приложений. | |
Администрирование и управление – Знание принципов бизнеса и управления, связанных со стратегическим планированием, распределением ресурсов, моделированием человеческих ресурсов, техникой лидерства, методами производства и координацией людей и ресурсов. | |
| Образование и обучение – Знание принципов и методов разработки учебных программ и подготовки, обучения и инструктирования для отдельных лиц и групп, а также измерения результатов обучения. | |
| Персонал и человеческие ресурсы – Знание принципов и процедур набора, отбора, обучения, вознаграждения и льгот, трудовых отношений и переговоров, а также информационных систем персонала. | |
| Общественная безопасность – Знание соответствующего оборудования, политик, процедур и стратегий для обеспечения эффективных операций по обеспечению безопасности на местном, государственном или национальном уровне для защиты людей, данных, собственности и учреждений. | |
Химия – знание химического состава, структуры и свойств веществ, а также химических процессов и превращений, которым они подвергаются. Это включает использование химикатов и их взаимодействие, знаки опасности, производственные технологии и методы утилизации. | |
| Производство и переработка – знание сырья, производственных процессов, контроля качества, затрат и других методов для максимального повышения эффективности производства и распределения товаров. | |
| Транспорт – Знание принципов и методов перевозки людей или товаров по воздуху, железной дороге, морю или дороге, включая относительные затраты и выгоды. | |
| Техника и технологии – Знание о практическом применении инженерных наук и технологий. Это включает применение принципов, методов, процедур и оборудования для проектирования и производства различных товаров и услуг. | |
| Английский язык – знание структуры и содержания английского языка, включая значение и написание слов, правила композиции и грамматику. | |
Психология – знание человеческого поведения и работоспособности; индивидуальные различия в способностях, личности и интересах; обучение и мотивация; методы психологического исследования; и оценка и лечение поведенческих и аффективных расстройств. |
Рынок буровых станков | 2020-2027 | Отраслевой отчет
Обзор рынка
Крупнейший рынок:
Азиатско-Тихоокеанский регион
Обзор рынка
Ожидается, что на рынке буровых станков в течение прогнозируемого периода (2019-24) будет наблюдаться умеренный рост. Рост рынка в основном обусловлен растущим спросом со стороны нескольких отраслей конечных пользователей, таких как автомобилестроение, аэрокосмическая промышленность и другие, по всему миру. Кроме того, рынок также определяется растущим спросом на металлические изделия, развитием тяжелого промышленного оборудования, развитием производственных процессов и внедрением новейших технологий.Разработка универсальных станков для удаления материала, состоящих из различного режущего оборудования в одной машине (например, фрезерование, сверление и т.д.), получила широкое распространение. Рынок металлообработки может быть менее подвержен резким колебаниям, чем другие отрасли, что позволит этим традиционным процессам механической обработки умеренно расти.
Например, в Индии годовые темпы роста производства готовых металлических изделий в период с 2013 по 2015 год следовали отрицательной тенденции. Тогда как после 2015 года в темпах производства наблюдалась положительная динамика с меньшими темпами роста.
После двух лет тихой модерации мировое производство станков в 2017 году резко выросло. Поскольку рынок сверлильных станков является подсегментом рынка станков, рост рынка станков является положительным знаком для текущего рынка учился. Китай – мировой лидер на рынке станков. Во всем мире сектор станков и резки составляет основную долю объема производства по сравнению с технологиями штамповки. Сектор резки станков включает токарные, сверлильные, расточные, фрезерные и т. Д.
Объем отчета
Полный анализ рынка буровых станков, который включает оценку сектора и его вклада в экономику, обзор рынка, оценку размера рынка для ключевых сегментов, ключевых стран и новых тенденций в В отчете представлены сегменты рынка, динамика рынка, а также основная статистика производства и потребления.
| По типу | |||||||||||||||||||||||||||||||
| Вертикальный сверлильный станок | |||||||||||||||||||||||||||||||
| Радиально-сверлильный станок | |||||||||||||||||||||||||||||||
| Гнездовой сверлильный станок | |||||||||||||||||||||||||||||||
| Конечным пользователем | |
| Автомобильная промышленность | |
| Производство промышленного и промышленного оборудования | |
| Морская и аэрокосмическая промышленность и оборона | |
| Нефть и газ Остальной рынок |
| География | |||||||
| |||||||
| |||||||
| |||||||
| Остальной мир |
Объем отчета можно настроить в соответствии с вашими требованиями.Кликните сюда.
Основные тенденции рынка
Положительный прогноз для автомобильной промышленности
Основным фактором, способствующим росту сверлильных станков, является растущий спрос со стороны автомобильной промышленности. Сверлильные станки занимают значительную долю в автомобильной промышленности и используются для нескольких операций по изготовлению автомобильных деталей, рам и т. Д. Сверление отверстий играет важную роль в автомобилестроении. Сотни отверстий должны быть просверлены при производстве каждого автомобиля, в том числе в трансмиссионных валах, блоках двигателя, камерах подачи топлива подушек безопасности, распределительных валах и других внутренних деталях двигателя.
Несмотря на некоторые встречные ветры, автомобильная промышленность во всем мире выглядит хорошо. Пик продаж легковых автомобилей в США пришелся на 2016 год – 17,46 миллиона, а 2018 год стал четвертым годом подряд, когда было продано более 17 миллионов единиц. Согласно отраслевым источникам, мировые подразделения по производству легковых автомобилей были замечательными, и они только продолжают расти. Ожидается, что в Азиатско-Тихоокеанском регионе будут зарегистрированы самые высокие темпы роста объемов производства, за которым следует Северная Америка. Ожидается, что этот сценарий создаст спрос на сверлильные станки и другое оборудование, связанное с производственным процессом.
Чтобы понять ключевые тенденции, загрузите образец отчета
Азиатско-Тихоокеанский регион доминирует на рынке буровых станков
Согласно анализу, Азиатско-Тихоокеанский регион (APAC), по оценкам, занимает самую высокую долю рынка на текущем изученном рынке. В регионе наибольшее количество заводов-производителей, на которых широко используются сверлильные станки. Ожидается, что Китай станет главной страной в регионе благодаря своему обширному производственному сектору. Кроме того, автомобилестроение является одной из опорных отраслей Китая и продолжает оставаться крупнейшим автомобильным рынком в мире.В 2018 году общее производство автомобилей в стране достигло 27,8 миллиона единиц, что намного превышает показатели основных рынков, таких как США (11,3 миллиона единиц), Япония (9,7 миллиона единиц) и Германия (5,1 миллиона единиц).
Что касается АСЕАН, то производственный сектор был одним из ключевых драйверов экономического роста АСЕАН. Страны этого региона имеют низкие операционные расходы, что привлекает предприятия из более крупных производственных баз и стран. В последнее время в Китае наблюдается более жесткое регулирование и рост заработной платы, что привело к увеличению операционных расходов, поскольку он планирует перейти к производству с более высокой добавленной стоимостью.Следовательно, чтобы заменить роль, которую когда-то играл Китай, компании обращаются к региону АСЕАН для создания сетей производства с более низкой стоимостью, которые также в значительной степени интегрированы в глобальные производственные цепочки создания стоимости. Согласно анализу, производители буровых станков должны выстроить свои каналы сбыта, чтобы сосредоточиться на растущих рынках, обслуживая развивающиеся производственные секторы для увеличения своих продаж.
Чтобы понять географические тенденции, загрузите образец отчета.
Конкурентная среда
Рынок буровых станков по своей природе довольно фрагментирован с присутствием крупных глобальных игроков и мелких и средних местных игроков с довольно большим количеством игроков, которые занимают долю рынка.При анализе производственных предприятий основных стран выясняется, что многие глобальные компании имеют присутствие в крупных странах. В отчете содержится подробный анализ крупных компаний, который включает обзор компании, финансовые показатели, предлагаемые продукты, последние разработки и т. Д.
Вы также можете приобрести части этого отчета. Хотите ознакомиться с прайс-листом по разделам?
Получить разбивку цен сейчасСодержание
1. ВВЕДЕНИЕ
1.1 Результаты исследования
1.2 Допущения исследования
1.3 Объем исследования
2. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ
2.1 Методология анализа
2.2 Фазы исследования 9304 900 КРАТКОЕ ОПИСАНИЕ
4. ОБЗОР РЫНКА
4.1 Текущий рыночный сценарий
4.2 Динамика рынка
4.2.1 Драйверы
4.2.2 Ограничения
4.3 Анализ пяти сил Портера
4.4 Анализ цепочки создания стоимости в отрасли
4.5 Глобальный производственный сектор (обзор, тенденции, исследования и разработки, ключевая статистика и т. Д. )
4.6 Ключевые государственные постановления и инициативы для производственного сектора
4.7 Обзор отрасли металлообработки (обзор, ключевые показатели, изменения и т. Д.))
4.8 Обзор технологий
4.9 Анализ портативных буровых станков и последних разработок
4.10 Обзор буровых инструментов (обзор, различные типы, усовершенствования и т. Д.) *
4.11 * Список не исчерпывающий
5. СЕГМЕНТАЦИЯ РЫНКА
5.1 По типу
5.1.1 Вертикальный сверлильный станок
5.1.2 Радиально-сверлильный станок
5.1.3 Многосверлильный станок
5.1.4 Станок для глубокого сверления
5.1.5 Прочее
5.2 Конечным пользователем
5.2. 1 Автомобильная промышленность
5.2.2 Производство и производство промышленного оборудования
5.2.3 Морская и аэрокосмическая промышленность и оборона
5.2.4 Нефть и газ и энергетика
5.2.5 Остальной рынок
5.3 География
5.3.1 Азиатско-Тихоокеанский регион
5.3.1.1 Китай
5.3.1.2 Япония
5.3.1.3 Индия
5.3.1.4 Южная Корея
5.3.1.5 Тайвань
5.3.1.6 Остальные страны Азиатско-Тихоокеанского региона
5.3.2 Америка
5.3.2.1 США
5.3.2.2 Канада
5.3.2.3 Мексика
5.3.2.4 Бразилия
5.3.2.5 Остальные страны Америки
5.3.3 Европа
5.3.3.1 Великобритания
5.3.3.2 Германия
5.3.3.3 Франция
5.3.3.4 Италия
5.3.3.5 Россия
5.3.3.6 Остальные страны Европы
5.3.4 Остальной мир
6. КОНКУРЕНТНЫЙ ЛАНДШАФТ
6.1 Обзор (концентрация рынка, основные игроки)
6.2 Профили компании
6.2.1 DMG MORI
- 6.2.2 Dalian Machine Tool Corporation
6.2.3 Shenyang Machine Tool Corp Ltd (SMTCL)
6.2.4 ERNST LENZ Maschinenbau GmbH
6.2.5 Fehlmann AG
6.2.6 Gate Machinery International Limited
6.2.7 Hsin Geeli Hardware Enterprise
6.2.8 Kaufman Mfg. Co
6.2.9 LTF SpA
6.2.10 Minitool, Inc.
6.2.11 Roku-Roku Co, Ltd
6.2.12 Scantool Group
6.2.13 Тайвань Winnerstech Machinery Co, Ltd
6.2.14 Tongtai Machine & Tool Co, Ltd *
6.2.15 * Список не исчерпывающий
7. РЫНОЧНЫЕ ВОЗМОЖНОСТИ И БУДУЩИЕ ТЕНДЕНЦИИ
8. ПРИЛОЖЕНИЕ
8.1 Распределение ВВП по ключевым странам деятельности
8.2 Анализ потоков капитала Ключевые страны
8.3 Экономическая статистика Обрабатывающий сектор, вклад в экономику (ключевые страны)
8.4 Глобальная статистика обрабатывающей промышленности *
8.5 * Список не исчерпывающий
9. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
** При наличии
80% наших клиентов ищут отчеты, сделанные на заказ.
