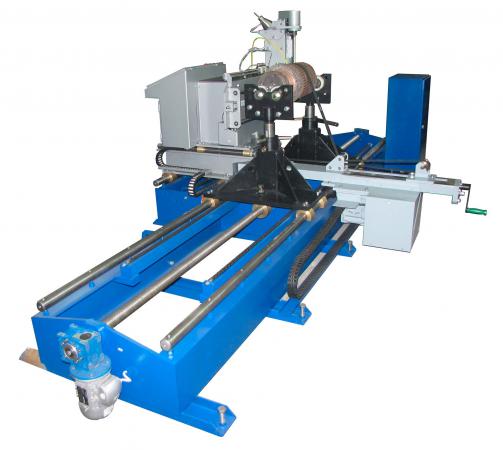

Станок для ремонта фазных роторов и якорей с функцией проточки РИФЖ 442219.008 – ОАО СКЭР СТО

Как к вам обращаться?

Телефон

E-mail

Дополнительная информация

Станок для ремонта фазных роторов и якорей с функцией проточки предназначен для продораживания коллекторов якорей, для выемки стержней из пазов роторов электрических машин и для бандажирования проволокой или стеклолентой роторов, якорей, демонтажа клиньев ротора.

• Операция продораживания (продорожки) коллекторов:
  На станок устанавливается якорь, коллектором в сторону шпинделя. Выставляется фреза в начальную точку фрезерования, в параметрах на обрабатываемый коллектор устанавливаеться количество обрабатываемых ламелей, а также глубина и длина  фрезерования.  Включается привод фрезы и производится продораживание коллекторной прокладки в автоматическом режиме. Для продорожки следующих прокладок якорь проворачивается также в автоматическом режиме. Фрезерная головка после начала фрезерования переходит в режим самоцентрирования, что позволяет производить обработку коллекторов имеющих спиральную форму ламелей (характерно для ремонтных якорей).
• Операция по выемке стержней:
  На станок устанавливается ротор, контактными кольцами в сторону шпинделя. Выставляется маховиком на соответствующую высоту ролик с канатом и захватом
  зажимается удаляемый стержень. Включается правым ножным выключателем привод лебедки и производится выемка стержня. Для выемки следующих стержней привод
  проворачивается на шаг.
• Операция бандажирования роторов, якорей:
  К ротору, в зону намотки бандажа, с помощью привода подводится бандажировочное приспособление. На него устанавливается кассета с проволокой или стеклолентой.
  Производится заправка бандажного материала на ротор, устанавливается необходимый натяг бандажа. После задания ширины, количества слоев и шага намотки бандажной зоны, включается привод шпинделя и производится бандажирование ротора в автоматическом режиме.
  Также позиционирование супорта можно производить вручную.
• Операция зачистки и шлифовки коллекторов:
  На станок устанавливается якорь, коллектором в сторону шпинделя. Щетка подводится к поверхности коллектора на необходимую высоту, включается привод и производится зачистка коллектора, подача щетки автоматическая. Для шлифовки коллектора устанавливается шлифовальная шкурка.
• Операция проточки коллекторов:
  На станок устанавливается якорь, коллектором в сторону шпинделя. Фреза подводится к поверхности коллектора на необходимую высоту, включается привод шпинделя фрезы и производится проточка коллектора, подача фрезы продольной плоскости автоматическая, подача фрезы поперечной плоскости ручная.

Возможно изготовление по техническому заданию заказчика.

Сопутствующее оборудование для продорожки коллекторов:

Станок для ремонта фазных роторов, якорей РИФЖ 442219.003

Габаритные размеры обрабатываемого ротора, мм:
– диаметр	80. ..1500
– длина	200…3500
Габаритные размеры обрабатываемого коллектора, мм:
– диаметр	80…1000
– длина	20…500
– допустимый угол наклона изоляционных пластин, градусов	±3º
Максимальный диаметр шеек ротора, мм	200
Максимальная масса обрабатываемого ротора, кг	8000
Максимальная скорость фрезерования, мм/сек	20
Скорость вращения фрезы, об/мин	4500
Максимальный расход воздуха, л/мин	800
Привод шпинделя	электромеханический
Скорость вращения ротора при фрезеровании, об/мин	0,01-0,1
Продольное перемещение фрезы, мм	500
Поперечное перемещение фрезы, мм	500
Скорость перемещения узла бандажирования, мм/мин	360-1800
Скорость вращения ротора при бандажировании, об/мин	до 20
Максимальная ширина бандажной стеклоленты, мм	30
Максимальная диаметр бандажной проволоки, мм	2
Максимальная скорость вращения ротора при точении, об/мин	600
Скорость вращения шлифовальных щеток, об/мин	3000
Максимальное допустимое усилие на лебедке, кгс	1000
Привод перемещения задней/передней бабки	электромеханический
Параметры питающей сети	3~ 50Hz 380V AC
Установленная мощность, кВт	11
Габариты, мм:
– длина	6300
– ширина	2200
– высота	2070…2110
– высота оси центров	1330. ..1370
Масса, кг	2850

Станок для ремонта фазных роторов, якорей, станок для продорожки коллекторов

Станок для ремонта фазных роторов, якорей РИФЖ 442219.003

1. Бабка шпиндельная
2. Приспособление для продораживания коллекторов
3. Станина с тяговой лебедкой
4. Приспособление для бандажирования роторов, якорей
5. Бабка задняя
6. Захват
7. Правый ножной выключатель
8. Левый ножной выключатель

Станок предназначен для продораживания (продорожки) коллекторов якорей, для выемки стержней из пазов роторов электрических машин и для бандажирования проволокой или стеклолентой роторов, якорей.

Операция продораживания коллекторов:

На станок устанавливается якорь, коллектором в сторону шпинделя. Выставляются фреза на необходимую высоту и ограничитель горизонтальной подачи фрезы. Включается привод фрезы и производится продораживание коллекторной прокладки, подача фрезы ручная. Для продорожки следующих прокладок якорь проворачивается на шаг с помощью маховика.

Операция по выемке стержней:

На станок устанавливается ротор, контактными кольцами в сторону шпинделя. Выставляется маховиком на соответствующую высоту ролик с канатом и захватом зажимается удаляемый стержень. Включается правым ножным выключателем 7 привод лебедки и производится выемка стержня. Для выемки следующих стержней привод проворачивается на шаг.

Операция бандажирования роторов, якорей:

К ротору, в зону намотки бандажа, с помощью привода подводится бандажировочное приспособление. На него устанавливается кассета с проволокой или стеклолентой. Производится заправка бандажного материала на ротор, устанавливается необходимый натяг бандажа. Левым ножным выключателем 8 включается привод шпинделя и производится бандажирование ротора. При этом шаг подачи (раскладки) бандажа производится как вручную, так и автоматически с помощью коробки передач.

Для ускоренного перемещения бандажировочного приспособления и задней бабки в станке имеются приводы.

№ п.п.	Характеристика	Параметры
1	Габаритные размеры обрабатываемого ротора, мм: – диаметр – длина	80…1500 200…3500
2	Габаритные размеры обрабатываемого коллектора: – диаметр, мм – длина, мм – допустимый угол наклона изоляционных пластин, градусов	80. ..1000 до 500 ±3º
3	Диаметр опорных шеек ротора	30…250
4	Скорость фрезерования, мм/сек	0,02-10
5	Скорость вращения фрезы, об/мин	4500
6	Привод шпинделя	электромеханический
7	Скорость вращения ротора, об/мин	0,01-0,5
8	Продольное перемещение фрезы, мм	500
9	Поперечное перемещение фрезы, мм	750
10	Механизм фиксации наклона фрезы	пневматический
11	Длина перемещения бандажировочной каретки, мм	3500
12	Усилие натяжки бандажной ленты, Н	680-1180
13	Механизм торможения ленты	механический
14	Скорость вращения ротора при бандажировании, об/мин	до 120
15	Параметры питающей сети	3~ 50Hz 380V AC
16	Суммарная мощность установленного электрооборудования, кВт	~12
17	Габариты: – длина, мм – ширина (глубина), мм – высота, мм – высота оси центров, мм	6000 ~2700 2000 1450
18	Масса, кг	до 3000
19	Максимальная масса обрабатываемого ротора, кг	3500
