Что представляет из себя настольный термопластавтомат (МИНИ-ТПА)?

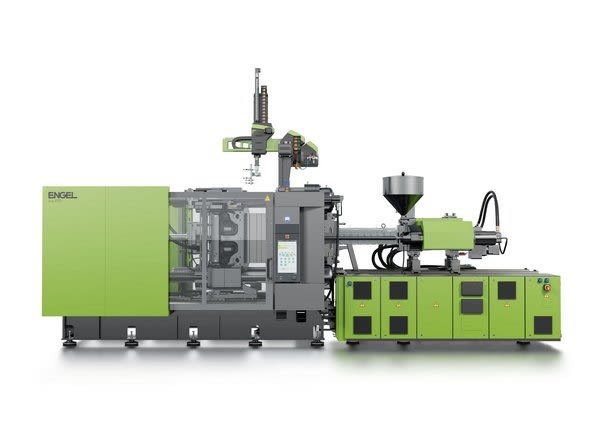

Термопластавтомат (как следует из названия — термо (температура) + пласт (пластичные материалы) )  представляет собой устройство для литья расплавленного пластика в формообразующую деталь (ФОД).  Иными словами, термопластавтомат — это машина для литья пластика под давлением.

В мире на сегодняшний день более 30% всех возможных изделий из пластика производятся с применением термопластавтоматов. Прелесть устройства еще и в том, что оно способно работать со вторично пераработанными полимерами. То есть, например, пластиковый контейнер может быть переработан в гранулированный расходный материал для термопластавтомата.



Преимущества настольного мини Термопластавтомата

Настольный термопластавтомат

Мини ТПА очень компактен и помещается на столе. Его размеры — 900 мм * 340 мм * 620 мм. Питается термопластавтомат от сети 220В.

Расходные материалы

Для термопластавтоматов выпускается просто огромное количество гранулированного пластика с различными свойствами (в том числе пищевого) и красителей.

Комплектация МиниТпа

Устройство может поставляться в комплектациях для ручной или автоматической работы, имеет версию с увеличенной мощностью.

Питание — от розетки

Потребление электричества настольного термопластавтомата МИНИ ТПА такое же, как у бытового утюга — в день Вы не израсходуете больше 10 кВт. Не требуется установка дополнительного охлаждения.

Литье или 3D печать?

Термопластавтомат — это серьезное устройство для создания небольших партий изделий. 3D печать позволяет нам получить прототип в одном экземпляре и, зачастую, отнюдь не готовый к выходу на рынок.

Основные проблемы 3D печати как мини-производства:

1. Стоимость единицы продукции довольно высока
2. Единица продукции производится довольно долго
3. Биологически нейтральный дешевый материал (PLA)  имеет невысокое качество поверхности, а материал с высоким качеством поверхности (фотополимер), как правило, ядовит.  Количество материалов и их цветовая палитра ограничены.

Преимущества литья под давлением:

1. Львиная доля стоимости партии приходится на пресс-форму. При увеличении тиража — себестоимость стремительно падает.

2. Единица продукции производится за секунды

3. Для термопластавтомата производится огромное количество пластиков с различными свойствами и красителями. В том числе — гибкие, медицинские, идеально прозрачные и т.п. Вы можете самостоятельно смешивать цвета, добиваясь требуемого оттенка.

4. Качество поверхности — идеально ровное. Точность — зависит от качества пресс-формы и измеряется в долях мм.

Предлитейная подготовка или этапы работы — от модели до тиража



Предположим, что у Вас есть модель некого изделия и Вам необходимо отлить партию таких изделий для последующей реализации.

1. Необходимо разработать 3D модель пресс-формы с учетом размещения литников и элементов смыкания/размыкания — например в программе SolidWorks — и сконвертировать ее в формат stl

2. В программе ArtCam создается стратегия обработки Вашей пресс-формы для последующей фрезеровки ее из алюминия (для небольших тиражей) или из стали (для тиражей больше 10 000 штук)

3. Производится фрезеровка пресс-формы на станке ЧПУ

4. Запускается цикл литейного производства деталей

Технические характеристики настольного термопластавтомата

Параметр	Значение
Теоретический объем впрыска	До 100 см3 и более, в зависимости от используемого материала и изделия.
Перерабатываемый материал	Любые термопласты с температурой переработки до 400 градусов Цельсия
Смыкание пресс-формы	Ручное либо автомат (при покупке узла смыкания)
Рабочее напряжение	220 В
Нагрев	Четыре контура с пропорционально-интегрально-дифференциальным регулированием
Двигатель	Трехфазный асинхронный мощностью 1,5 кВт
Объем бункера	5 литров
Гистерезис	0,1 градус Цельсия
Максимальная потребляемая (пиковая) мощность	3,2 кВт
Среднее потребление электроэнергии за рабочую смену (10 часов)	6,4 кВт*ч
Давление впрыска	до 50 МПа
Размер без рабочего стола и бункера (ДШВ)	900 мм * 340 мм * 620 мм
Вес	75 кг
Дополнительные возможности	Полностью цифровое управление всеми функциями станка. Адаптирующийся под условия литья алгоритм управления нагревом. Управление скоростью впрыска от 10% до 150% от номинальной. Управление временем разгона и торможения. Контроль времени цикла для автоматического режима литья.

Варианты комплектации

Купить термопластавтомат можно в различных вариантах комплектации. Перед покупкой — определитесь: какие цели Вы ставите перед собой:

• массовое литье пластмасс в пресс-форму или единичные мини-партии
• будете Вы заниматься изготовлением пресс-формы самостоятельно или доверите этот процесс сторонним специалистам

От ответа на  эти простые вопросы напрямую зависит цена термопластавтомата.

1.  Комплектация с рабочим столом для работы в ручном режиме

Рабочий стол имеет два зажима — верхний прижимает пресс-форму к рабочему столу, передний — толкает пресс-форму к соплу термопластавтомата. Используются зажимы Clamptek, позволяющие легко работать с небольшими изделиями и обеспечивающие небольшое усилие смыкания.

Для литья крупных изделий — лучше заменить данные зажимы на эксцентриковые, либо воспользоваться комплектацией с автоматическим узлом смыкания.

2.  Комплектация с узлом смыкания для работы в автоматическом режиме

Узел автоматического смыкания позволяет термопластавтомату работать в полностью автоматическом автономном режиме. Рабочий ход штока узла составляет 100 мм. Это значит, что максимальная глубина пресс-формы также может быть максимум 100 мм. Расчетное усилие смыкание — 5 тонн. Длина узла смыкания — 50 см, вес — 35 кг.

Вертикально-литьевая машина, ВЛМ, МВЛ, шприц пресс гидравлический, ГШП, шприц-машина, станок для литья пластмасс под давлением, пресс ручной, настольная литьевая установка, малогабаритный настольный термопластавтомат, настольный термопласт, вертикалка, хобби-термопласт, экструдер, производство изделий из полимеров, формы, пресс-формы, литьевые формы, штампы, пуансоны, матрицы

Скачать видеоклип “НЛС-67. avi” Фото: “Станок-термопласт и изделия, отлитые на нём” Главная

Теги: Вертикально-литьевая машина, ВЛМ, МВЛ, шприц пресс гидравлический, ГШП, шприц-машина, станок для литья пластмасс под давлением, пресс ручной, настольная литьевая установка, малогабаритный настольный термопластавтомат, настольный термопласт, вертикалка, хобби-термопласт, экструдер, производство изделий из полимеров, формы, пресс-формы, литьевые формы, штампы, пуансоны, матрицы Уникальный станок-термопласт СТАНОК ЛИТЬЕВОЙ НАСТОЛЬНЫЙ НЛС-67 1. Предназначение Станок предназначен для изготовления изделий из полистирола, полиэтилена, полипропилена, ПВХ, полиамида и других термопластичных полимеров методом литья под давлением. 2. Области применения Станок предназначен для мелкосерийного производства, а также для проведения экспериментально-исследовательских и опытно-конструкторских работ на промышленных предприятиях, конструкторских бюро, в сфере частного предпринимательства. 3. Конструкция Станок представляет собой легкоразборную конструкцию вертикального типа с ручным приводом и содержит основание станка (оно же служит упаковкой для хранения и транспортировки станка в разобранном виде), литьевую головку поршневого типа, узел привода, электронный регулятор температуры нагрева. Станок питается от бытовой электросети, отличается малым потреблением электроэнергии. Сырьем для переработки служат гранулы соответствующих полимеров (полистирол, полиэтилен, полипропилен, полиамиды и проч.), а также вторичное сырье. 4. Технические характеристики Максимальный объем впрыска, куб. см………..67 Максимальное давление литья, кгс/кв.см ……250 Наибольший ход литьевой головки, мм ……… 15 Температура нагрева литьевой головки, град С ………………………………….180-360 Время разогрева литьевой головки, мин, не более………………………………… …….15 Электропитание от однофазной сети, ~50 Гц, 220 В Средняя потребляемая мощность, Вт, не более..100 Габаритные размеры, мм – в рабочем состоянии 500*240*500 – в разобранном и упакованном виде 500*240*100 Масса, кг, не более 10 5. Резюме Станок обладает малыми габаритными размерами и массой, низкой потребляемой мощностью при высокой эффективности. Станок прост в эксплуатации, не нуждается в профилактическом уходе, не требует специально оборудованного помещения и может использоваться в домашних условиях. __________________ Тел.: 8-10-375-232-478311 моб.: + 375 29 6794684, + 7 909 9228520 e-mail: [email protected] С уважением, Вячеслав Заборонский.

Термопластическое оборудование | MRL Equipment Company, Inc.

Термопласт

Производительность

Прочное оборудование для нанесения разметки из термопласта компании MRL Equipment Company, предлагаемое в широком диапазоне моделей, имеет репутацию надежного и высокопроизводительного оборудования.

Продукты

Термопластический стриппер ThermoPro™

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УВЕЛИЧИТЬ

Видео

Линейка термопластичных стрипперов ThermoPro™, устанавливаемых на грузовые автомобили MRL, обеспечивает превосходные возможности предварительного расплавления материала, что обеспечивает более быстрый запуск и более продуктивное применение. Серия ThermoPro™ обеспечивает распыление с помощью распылителя воздуха, нанесение методом экструзии ленты, а также нанесение методом экструзии стяжки на плоской или профильной поверхности.

Серия ThermoPro™ доступна в моделях ThermoPro™ 4000, ThermoPro™ 8000, ThermoPro™ 12000, ThermoPro™ 16000 и ThermoPro™ 24000.

• Высокопроизводительная гидравлическая система позволяет одновременно наносить желтый и белый термопласт.
• Система рециркуляции материала для точного контроля давления и увеличения срока службы насоса.
• Система отопления на пропане или дизельном топливе на выбор.
• Безопасная автоматическая электронная система розжига предварительного расплава.
• Вспомогательный впускной патрубок для подачи материала в предварительный расплав из другого источника.
• Место для хранения материалов со съемными боковыми ограждениями.
• Вакуумная система загрузки шариков.
• Система управления комбинированной британской/метрической шкалой.
• Проводная или беспроводная система внутренней связи с голосовым управлением.
• Цветная видеосистема наведения с плоским экраном и генератором видеовизуального перекрестия.
• Пакет предупредительных и сигнальных ламп.
• Дополнительная гидростатическая силовая установка шасси для точного контроля скорости внесения материала.
• Дополнительная лазерная система наведения.
• Опциональная система управления с сенсорным экраном с функциями мониторинга расхода материала и регистрации данных.
• Опциональная автоматизированная система загрузки плавильной машины для сыпучих материалов.
• Доступны дополнительные домкраты для подъема поддонов или конвейерные системы загрузки.
• Обширный, лучший в отрасли сервис и поддержка запасных частей специализированным персоналом MRL.
• Полное руководство по запчастям и обслуживанию.

Грузовик для поставки термопластов DetailPro™

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УВЕЛИЧИТЬ

Видео

Повысьте производительность с помощью грузовика для поставки термопластов MRL DetailPro™ и увеличьте общую производительность плавки. Доступны в различных конфигурациях и материалах. Добавьте такие опции, как перекачивающие насосы, загрузка расплавителя с ленточным конвейером, стрелы перекачивающих шлангов, подъемные ворота и многое другое, чтобы получить максимальную отдачу от этой рабочей лошадки.

Серия DetailPro™ доступна в версиях DetailPro™ 3000, DetailPro™ 4000, DetailPro™ 6000, DetailPro™ 8000, DetailPro 12000 и DetailPro™ 16000.

• Устанавливается с котлами предварительного плавления различной емкости.
• Хранение в кровати и D-образные крепления для ручного вкладыша или термопластикового стриппера Mini Mac®.
• Дополнительная стрелка.
• Опциональная стойка для трафаретов.
• Обширный, лучший в отрасли сервис и поддержка запасных частей специализированным персоналом MRL.
• Полное руководство по запчастям и обслуживанию.

Прицеп для перевозки термопластика DetailPro™

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УВЕЛИЧИТЬ

Видео

Прицеп для снабжения MRL DetailPro™ можно оснастить котлами для предварительного плавления, настилом для материала и пространством для перевозки термопластичных ручных вкладышей или термопластичных стрипперов Mini Mac® 400.

Серия DetailPro™ Trailer доступна в следующих вариантах: DetailPro™ 3000 Trailer, DetailPro™ 4000 Trailer, DetailPro™ 6000 Trailer и DetailPro™ 8000 Trailer.

• Термопластовые котлы для предварительного плавления различной емкости.
• Хранение кровати и крепления D-образными кольцами.
• Опциональные фонари безопасности и доска для стрел.
• Дополнительные задние борта.
• Обширный, лучший в отрасли сервис и поддержка запасных частей специализированным персоналом MRL.
• Полное руководство по запчастям и обслуживанию.

Котлы для предварительного плавления ThermoPro™

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УВЕЛИЧИТЬ

Чайники для предварительного плавления ThermoPro™ от MRL предлагают превосходные производственные возможности в автономной, безопасной, прочной, установленной на салазках вертикальной конструкции с воздушной рубашкой.

Доступны комплекты с одним или двумя котлами 1000 фунтов/454 кг, 1500 фунтов/680 кг, 2000 фунтов/907 кг, 3000 фунтов/1360 кг, 4000 фунтов/1814 кг, 6000 фунтов/2721 кг, 8000 фунтов/ Грузоподъемность 3629 кг, 12 000 фунтов/5443 кг и 16 000 фунтов/7257 кг.

• Мощные пропановые или дизельные котловые горелки.
• Автоматическая электронная система розжига с термостатическим управлением.
• Система перемешивания с гидравлическим приводом.
• Вал мешалки с усиленным шнеком предназначен для тщательного перемешивания материала и сведения к минимуму осаждения стеклянных шариков.
• Встроенная гидравлическая силовая установка или выносная гидравлическая силовая установка.
• Обширный, лучший в отрасли сервис и поддержка запасных частей специализированным персоналом MRL.
• Полное руководство по запчастям и обслуживанию.

Термопластический стриппер Mini Mac®

ЩЕЛКНИТЕ ПО ИЗОБРАЖЕНИЮ, ЧТОБЫ УВЕЛИЧИТЬ

Видео

9№ 0029

Устройство для разметки термопластов MRL Mini Mac® предлагает превосходную универсальность в компактной, производительной конструкции, которая позволяет быстро наносить маркировку деталей.

Термопластический стриппер MRL Mini Mac® выпускается с грузоподъемностью 400 фунтов/181 кг, 1000 фунтов/453 кг и 1500 фунтов/680 кг, обеспечивая экструзию ленты, экструзию стяжки и распыление воздухом.

• Прочный насос для материала, встроенный в бак для материала с масляной рубашкой.
• Стандарт правостороннего применения; доступна дополнительная левосторонняя модель.
• Доступна одно- или двухкапельная система нанесения стеклянных шариков.
• Светодиодные рабочие фары для освещения рабочей зоны.
• Электронная система хронометража Skip-Line.
• Доступна система наведения по лазерной линии.
• Обширный, лучший в отрасли сервис и поддержка запасных частей специализированным персоналом MRL.
• Полное руководство по запчастям и обслуживанию.

Ручной аппликатор термопластика, Машина для разметки дорог термопластом

[электронная почта защищена]

Напишите нам для получения дополнительной информации

+86 15252941343

Чат через WhatsApp или Wechat

Zhenjiang Rays Traffic Tech Co., Ltd.

Добро пожаловать к нам в гости

W-TPM Ручной аппликатор термопласта, также называемый машиной для разметки дорог горячим расплавом с ручным управлением. Это переносной термопластиковый дорожный лайнер для подрядчиков по дорожной разметке, у которых уже есть подогреватель термопластика.

Запрос на бесплатное предложение

Глобальная контактная форма

Сообщение

Подробная информация о ручном аппликаторе

Ручной аппликатор термопластов W-TPM представляет собой маленькую линейную машину для нанесения разметки на конструкции из термопластичных красок. Он поддерживает использование термопластичных подогревателей. Он может наносить прямые линии, пунктирные линии, стрелки, зебры, знаки и т. д.

Подрядчики по дорожной разметке используют ручную машину для разметки дорог из термопластика на автомагистралях, городских дорогах, пешеходных переходах, парковках и т. д.

1. Ширина дорожной разметки
1) Дополнительный бункер/матрицы для разметки плит Размер:

Машина поставляется с 15-сантиметровым башмаком для дорожной разметки и 20-сантиметровым регулируемым дозатором стеклянных шариков. 5/10/12/15/20/30/40/45/50 см или (2/4/6/8/10/12/16/18/20 дюймов) опционально. Другие специальные размеры также могут быть настроены.
2) Регулируемый дозатор стеклянных шариков Размер:
20 см (10/15/20 см, регулируемый)
50 см (30/40/45/50 см, регулируемый)

2. Башмак для дорожной разметки
1) Высокоточный разметочный бункер: из ковкого чугуна, более жаропрочного и износостойкого по сравнению с серым чугуном (используется другими поставщиками). Меньшая вероятность деформации или утечки краски после длительного использования.
2) Нож для кромки пола: изготовлен из импортного сплава, более износостойкий и прочный.
3) Задняя пластина ножа/лезвия: изготовлена ​​из 40-хрома, более термостойкая, не деформируется и не пропускает краску.
4) Более рациональная конструкция конструкции
①　Нож с гибким краем: регулируется в зависимости от угла волнистости дороги, чтобы обеспечить красивые линии, аккуратный край, равномерную толщину.
②　Система обогрева спереди и сзади: регулируемая огневая мощь в зависимости от температуры воздуха и покрытия, чтобы обеспечить наилучшее состояние покрытия для строительства.
5) 24-часовая проверка точности масла перед поставкой, чтобы убедиться в отсутствии утечки краски.

3. Диспенсеры для стеклянных шариков
1) Дополнительные типы дозаторов (ручной или самовыпадающий) для легкого контроля количества распределяемого.
2) Дозаторы стеклянных шариков работают только тогда, когда бункер опускается на землю и при этом движется вперед. Никакие стеклянные шарики не тратятся впустую.
3) Один размер диспенсера для трех вариантов ширины. Экономия денег.

4. Прочие детали
1) Безошибочный локатор обеспечивает прямолинейность движения оборудования.
2) Колеса из натурального каучука износостойкие и термостойкие.





Технические данные
