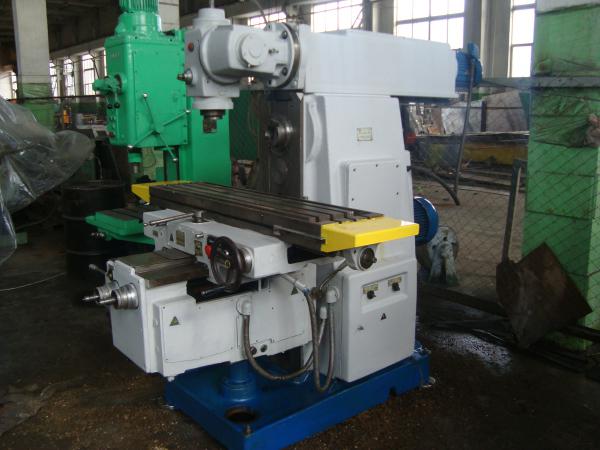

Станок универсально фрезерный 6р82ш: 6Р82Ш станок консольно-фрезерный широкоуниверсальныйсхемы, описание, характеристики

Содержание

Фрезерные станки : Универсально-фрезерный станок 6Р82Ш, к/р

Станки 6Р82Ш и 6Р83Ш

Назначение и область применения


Техническая характеристика
Параметры Модель станка
6Р82Ш 6Р83Ш
Размеры рабочей поверхности (длина х ширина), мм 1250х320 1600 х400
Число Т-образных пазов 3
3
Наибольшие перемещения стола, мм:
– продольное механическое
– продольное вручную
– поперечное механическое
– поперечное вручную
– вертикальное механическое
– вертикальное вручную

800
800
240
250
410
420

1000
1000
300
320
410
420
Наименьшее и наибольшее расстояние от оси шпинделя до рабочей поверхности стола, мм
30-450

30-450
Расстояние от оси шпинделя до хобота, мм 155 190
Расстояние от торца шпинделя поворотной головки до стола, мм 35-535 70-570
Расстояние от оси шпинделя поворотной головки до направляющих станины, мм
260-820

250-900
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм
0,05

0,05
Перемещение стола на один оборот лимба, мм:
– продольное и поперечное
– вертикальное


2


2
Наибольшая масса обрабатываемой детали, кг 250 300
Наибольшее перемещение пиноли шпинделя, мм 80 80
Мощность электродвигателя привода главного движения, кВт 7,5 11
Число оборотов в минуту двигателя привода главного движения 1460 1460
Мощность электродвигателя привода подач, кВт 2,2 3,0
Число оборотов в минуту двигателя привода подач 1430 1430
Мощность электродвигателя привода шпинделя поворотной головки, кВт
2,2

3,0
Число оборотов в минуту двигателя привода шпинделя поворотной головки
1430

1430
Мощность электронасоса подачи охлаждающей жидкости, кВт 0,12 0,12
Число оборотов в минуту электронасоса подачи охлаждающей жидкости
2800

2800
Производительность электронасоса подачи охлаждающей жидкости, л/мин

22

22
Габарит станка (длина х ширина х высота), мм 2470х1950х1950 2680х2260х2040
Масса станка, т 3,3 4,5

Фрезерные станки 6Т82 6Т83 6Т82Ш 6Т83Ш

Продажа универсальных фрезерных станков 6Т82Ш, 6Т83Ш со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах.
Прайс-листы с ценами на серийные фрезерные станки запрашивайте в отделе станочного оборудования.

Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш.

Особенности конструкции:

  • Наличие различных автоматических циклов фрезерования.
  • Автоматизированная смазка узлов.
  • Автоматизированное крепление инструмента в шпинделе.
  • Наличие механизма пропорционального замедления подачи.
  • Электромагнитные муфты управления переключений координат.
  • Наличие устройства ограничения зазора в винтовой паре продольного хода.
  • Механическая предохранительная муфта защиты привода подач.
  • Электромагнитная муфта торможения шпинделя при остановке.


ФОТОГРАФИИ:



Назначение:

Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш широко применяется в различных современных металлообрабатывающих производствах для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, фасонными, торцевыми и другими фрезами; при обработке горизонтальных, вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов и их сплавов.

Технические характеристики фрезерных станков 6Т82Ш, 6Т83Ш.

6Т82Ш 6Т83Ш
Конец шпинделя, ГОСТ 24644-81 50, 40 50, 40
Наибольшее осевое перемещение гильзы шпинделя, мм 80 80
Наибольший угол поворота головки шпинделя, град:
   в продольной плоскости стола

360

360
в поперечной плоскости стола:
   к станинеот
   станины

45
90

45
90
Наибольший допустимый диаметр фрез, мм
   горизонтальный шпиндель
   шпиндель поворотной головки

160
75

200
75
Размеры рабочей поверхности стола, мм
   Ширина х длина

320 х 1250

400 х 1600
Наибольшее перемещение стола, мм
   продольное
   поперечное
   вертикальное

800
320
420

1010
400
420
Количество Т-образных пазов 3 3
Количество частот вращения шпинделя:
   горизонтального
   поворотной головки
   накладной головки

18
11
11

18
11
11
Пределы частот вращения шпинделя, об/мин
   горизонтального
   поворотной головки

31,5…1600
50…1600

31,5…1600
50…1600
Число подач стола 22 22
Пределы подач стола, мм/мин
   продольных и поперечных
   вертикальных

12,5…1600
4,1…530

12,5…1600
4,1…530
Скорость быстрого перемещения стола, мм/мин
   продольного
   поперечного

4000
1330

4000
1330
Пропорциональная замедленная подача, мм/мин 1/2 1/2
Мощность электродвигателей, кВт
   главного движения
   подачи
   шпинделя поворотной головки

7,5
3
3

11
3
3
Габариты станка, мм
   длина
   ширина
   высота

2280
1965
1970

2570
2252
2040
Масса станка, кг 3500 4350

Размеры моделей 6Т82Ш, 6Т83Ш.


Комплект поставки:
Обозначение Наименование 6Т82Ш 6Т83Ш
  Станок в сборе 1 1
Входят в комплект и стоимость станка
  Демонтированные части
6Т82Г-1. 168.000 Ограждение зоны резания 1 1
6Т82Г-1.60.058 Рукоятка ручных перемещений 1 1
6Р82.7.511 Маховик ручного управления 1 1
6Т82Г-1.70.286 Щиток стола 2
6Р83.7.81Б Щиток правый 1
6Т83Г-1. 70.257 Щиток левый 1
6Р82.1.901 Кожух 1 1
6Р83.1.82А Кожух 1
6Р83.1.84А Кожух 1
6Т82Г-1.59.002 Труба охлаждения 1
  Светильник
  НКСО1х100/П20-01У4 1 1
  Лампа МО24-40УЗ 1 1
  Принадлежности  и   инструмент
6Т82Г. 880.254 Ключ к электрошкафу 1 1
6Р82Ш.ОП.005 Шомпол 1 1
6Р82Ш.ОП.007 Шомпол 1 1
6Р12К.93.100/41А Захват 2 2
24.65Г.05 Шайба ГОСТ 6402-70 2 2
191. 831.073 Втулка переходная 1 1
6Р82Ш.ОП.003 Оправка 1 1
6151-7034-12 Патрон цанговый 1 1
   Документы
6Т82Ш  00.00РЭ Руководство по эксплуатации. Часть I. 1 1
6Т82Г-29. 000.000РЭ1  Руководство по эксплуатацииэлектрооборудования. Часть II. 1
6Т82Г-29.000.000РЭ2 Сведения о приемке, консервации,Упаковке. Часть III. 1 1

Принадлежности, поставляемые за дополнительную плату:

Наименование

Накладная фрезерная головка.
Значительно расширяет технологические возможности станков. Крепится на поворотную фрезерную головку и позволяет осуществлять поворот ее на 360°.

Накладная долбежная головка.
Предназначена долбления шпоночных пазов, шлицев, зубьев шестерен и выполнения других долбёжных операций преимущественно в мелкосерийном и ремонтном производстве.

Устройство цифровой индикации.
УЦИ, повышает производительность оператора и точность изготавливаемых деталей. Системы УЦИ не имеют люфта присущего механическим системам измерения и позволяют старому станку работать с точностью нового. Система УЦИ позволяется отображать реальное положение осей станка, с учетом полной и неполной выборки люфта.

Опоры клиновые регулируемые.

Виброопоры.

Тиски станочные поворотные и неповоротные с ручным приводом 250 мм.

Тиски станочные поворотные пневматические с гидравлическим  усилением.

Тиски станочные повышенной точности модульные не поворотные 250 мм.

Патрон цанговый в комплекте (цанги Ø3, 4, 5, 6, 8, 10, 12 ,14, 15, 16).

Оправка для насадных торцевых фрез  Ø22, 27, 32, 40, 50.

Оправка с буксой Ø32 L315.

Втулка переходная конус на конус Морзе №1, 2, 3, 4, 5.

Универсальная длительная головка УДГ-250 или УДГ- 160 (320мм).

Дополнительный комплект для дифференциального деления.

Стол поворотный круглый Ø250 мм или Ø400 мм горизонтальный.

Стол поворотный круглый Ø250 мм или Ø400 мм горизонтально-вертикальный.

Стол поворотный круглый Ø250 мм наклоняемый.

Станок универсално-фрезерный 6Т82Ш-1 – Станок универсално-фрезерный 6Т82Ш

Широкоуниверсальный консольно-фрезерный станок 6Т82Ш

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Широкоуниверсальные консольно-фрезерные станки моделей 6Т82Ш  предназначены для выполнения различных фрезерных работ в условиях индивидуального производства . На станках можно изготовлять металлические модели, штампы, прессформы, шаблоны, кулачки и т. п . Для обработки различного вида поверхностей, а также крупногабаритных деталей, превышающих по своим размерам габарит стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях . Горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Возможна как раздельная, так и одновременная работа обоими шпинделями. При установке серег станки могут быть использованы как обычные горизонтально-фрезерные .Технологические возможности станков могут быть расширены с применением делительной головки, поворотного круглого стола и других приспособлений .Техническая характеристика и жесткость станков позволяют полностью использовать возможности быстрорежущего твердосплавного инструмента.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

6Р82Ш

СТОЛ. Размеры рабочей поверхности (длина Х ширина), мм

1250 X 320

Число Т-образных пазов           3

Наибольшие перемещения   стола, мм продольное механическое               800

продольное вручную                 800

поперечное механическое     240

поперечное вручную                                250

вертикальное механическое                 410

вертикальное вручную             420

Наименьшее и наибольшее расстояния от оси шпинделя до рабочей поверхности стола, мм  30-450

Расстояние от оси шпинделя до хобота, мм 155

Расстояние от торца шпинделя поворотной головки до стола, мм 35-535

Расстояние от оси шпинделя поворотной головки до направляющих станины   мм              260-820

Перемещение   стола  на  одно деление лимба (продольное, поперечное, вертикальное), мм   0,05

Перемещение стола на один оборот лимба, мм: продольное и поперечное           6

вертикальное                 2

Наибольшая масса обрабатываемой детали, кг          250

ШПИНДЕЛЬНЫЕ ГОЛОВКИ   Перемещение пиноли шпинделя, мм:

 на один оборот лимба              6

на одно деление лимба            0,1

Наибольшее перемещение пиноли шпинделя, мм                 80

Поворот головки в поперечной плоскости стола, град:

к станине           45

от станины        90

Поворот головки в продольной плоскости стола, град            360

Поворот накладной головки, град       360

Поворот головок на одно деление шкалы, град         1

Выключающие  упоры    подачи   (продольной,   поперечной,    вертикальной)       есть

Блокировка   ручной   и  механической   подачи   (продольной,  поперечной, вертикальной)  есть

Блокировка раздельного включения подачи                есть

Автоматическая прерывная подача   продольная      есть

поперечная и вертикальная   нет

Торможение шпинделя            есть

Предохранение от перегрузки (муфта)           есть

ПРИВОД,   ГАБАРИТ  И   МАССА    Электродвигателей

 тип

А02-51-4-С2

мощность, квт

7,5

число оборотов в минуту

1460

Электродвигатель привода подач:  тип

А02-31-4-С2

мощность, квт 2,2

число оборотов в минуту

1430

Электродвигатель привода шпинделя поворотной головки: тип

А02-31-4-С2

мощность, квт                 2,2

число оборотов в минуту         1430

Электронасос подачи охлаждающей жидкости: тип ПА-22

мощность, квт 0 ,125

число оборотов в минуту         2800

производительность  л/мин  22

Габарит станка (длина X ширина X высота), мм           2470 X 1950 X 1950

Масса станка, т.               3,3

6Т82Ш Станок широкоуниверсальный консольно фрезерный

6Т82Ш Широкоуниверсальный консольно-фрезерный станок

Представленная модель фрезерного станка ориентирована на самый разнообразный спектр фрезерных работ. Разумная цена и высокие качественные характеристики позволяют говорить о том, что оборудование свободно может применяться как на отдельных единичных предприятиях, так и на крупных серийных производствах. В обоих случаях работа будет выполнена на высшем уровне при соблюдении условий эксплуатации.

Так, консольно-фрезерный станок 6Т82Ш способен успешно выполнять следующие задачи:

  • Фрезерование стальных, чугунных деталей, а также деталей из цветных металлов;
  • Обработка вертикальных, широкоуниверсальных плоскостей, пазов, углов, рамок, зубчатых колес и другого;
  • Обработка крупногабаритных деталей;
  • Осуществление простейших расточных работ;
  • Встречное и попутное фрезерование в простых и автоматических режимах.

Исключительное удобство оборудования заключается в способности настраиваться на автоматические и полуавтоматические режимы, что позволяет с легкостью применять его в работах операционного характера. Данный станок, без преувеличения, имеет неограниченные возможности, если дополнительно приобрести к нему соответствующие комплектующие, которые позволят расширить арсенал возможностей максимально.

Широкоуниверсальный консольно-фрезерный станок 6Т82Ш имеет ряд особенностей, которые следует обязательно учитывать перед покупкой:

  • При обработке плоскостей торцовыми и цилиндрическими фрезами в станке применяется горизонтальный шпиндель;
  • Для удобства предусмотрена раздельная и одновременная работа обоими шпинделями;
  • Присутствует специальное устройство для ограничения зазора в винтовой паре продольного перемещения стола.
  • Шпиндельная головка смонтирована на выдвижном хоботе и способна поворачиваться под углом в двух взаимно перпендикулярных плоскостях, что очень удобно и значительно упрощает рабочий процесс;
  • Фрезерование деталей, которые требуют периодического или непрерывного поворота вокруг своей оси, осуществляется с применением делительной головки или накладного круглого стола;
  • Класс точности станка П.

Так, производитель гарантирует соблюдение следующих качеств фрезерного оборудования:

  • Высокая производительность;
  • Долговечность;
  • Широкие технологические возможности.
Купить консольно-фрезерный станок 6Т82Ш можно прямо на сайте завода дмитровских фрезерных станков. Здесь вы сможете не только ознакомиться с подробным описанием необходимой модели оборудования, но и задать любой, интересующий вопрос консультанту в режиме онлайн.

Технические характеристики

Наименование параметров

Величина параметра

Размеры рабочей поверхности стола, мм

1250×320

Наибольшее перемещение стола, мм

– продольное

– поперечное

– вертикальное

800

320

420

Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола,мм

30-450

Расстояние от оси горизонтального шпинделя до направляющих хобота, мм

190

Пределы частот вращения шпинделя, мин-1

– основного

– накладной и поворотной головок

31,5-1600

50-1600

Диапазон подач стола, мм/мин:

-продольных и поперечных

– вертикальных

12,5-1600

4,1-530

Наибольшая масса обрабатываемой детали (с приспособлением), кг

400

Мощность электродвигателей приводов, КВт

– основного шпинделя

– накладной и поворотной головок

– подач стола

7,5

3

3

Конус шпинделя по ГОСТ 30064-93

– основного

– накладной и поворотной головок

N50

N40

Угол поворота стола вокруг вертикальной оси, град.

Габаритные размеры станка, мм

– длина

– ширина

– высота

2280

1965

1970

Масса станка с электрооборудованием, кг

3550

Класс точности

Н

Комплектация

Поставляется по требованию Заказчика:

1.

6К82Ш.100.110

Оправка /конус 7:24 № 40/ (D 16) для торцовых фрез

2.

6К82Ш.100.120

Оправка /конус 7:24 № 40/ (D 22) для торцовых фрез

3.

6К82Ш.100.130

Оправка /конус 7:24 № 40/ (D 27) для торцовых фрез

4.

6К82Ш.100.140

Оправка /конус 7:24 № 40/ (D 32) для торцовых фрез

5.

6Д12.100.110

Оправка /конус 7:24 № 50/ (D 40) для торцовых фрез

6.

ДП 30

Ключ торцовый ДПО10.00-88 (для оправки 6Д12.100.110)

7.

6Д12.100.120

Оправка /конус 7:24 № 50/ (D 32) торцовых фрез

8.

ДП 35

Ключ торцовый ДПО10.00-88 (для оправки 6Д12.100.10)

9.

6Д12.100.140

Оправка /конус 7:24 № 50/ (D 27) для торцовых фрез

10.

6Д82Г.100.110

Оправка /конус 7:24 № 50/ (D 27)

11.

6Д82Г.100.120

Оправка /конус 7:24 № 50/ (D 32)

12.

6Д82Г.100.130

Оправка /конус 7:24 № 50/ (D 22)

13.

6Д82Г.100.140

Оправка /конус 7:24 № 50/ (D 40)

14.

6222-0032

Оправка /конус 7:24 № 40/ (D 27) для насадных торцовых фрез

15.

ДП 22

Ключ торцовый ДПО10.00-88 (для оправки 6222-0032)

16.

6Д82Г.100.150

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 5)

17.

6Д82Г.100.160

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 4)

18.

6Д82Г.100.170

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 3; № 2)

19.

6Д82Г.100.180

Втулка переходная /конус 7:24 № 50/ (на конус Морзе № 1)

20.

6Д82К.100.150

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 5)

21.

6Д82К.100.160

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 4)

22.

6Д82К.100.170

Втулка переходная /конус 7:24 № 40/ (на конус Морзе № 3)

23.

6Д82К.100.180

Втулка переходная /конус 7:24 № 40/ (на конус Морзе №2)

24.

6Д82К. 100.190

Втулка переходная /конус 7:24 № 40/ (на конус Морзе №1)

25.

6Д82Ш.100.160

Патрон цанговый (с комплектом цанг D 4, 5, 6, 8, 10, 12)

26.

7036-0053

Универсальная делительная головка (УДГ-Д 250)

27.

7204-0003

Стол поворотный круглый (D 250)

28.

7200-0220-02

Тиски станочные поворотные (с ручным приводом)

Stahl K 44/4 KF | pressXchange

Страна * Выберите CountryAfghanistanAkrotiriAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntiguaArgentinaArmeniaArubaAshmore и Картье IslandsAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBarbudaBassas да IndiaBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosniaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral Африканских RepublicChadChannel IslandsChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCongo-BrazzavilleCongo-KinshasaCook IslandsCoral море IslandsCosta RicaCote d’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDhekeliaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaEuropa ОстровФолклендские острова (Мальвинские острова) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные и Антарктические землиГабонГамбия Газа StripGeorgiaGermanyGhanaGibraltarGlorioso IslandsGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea BissauGuyanaHaitiHeard остров и McDonald IslandsHerzegovinaHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJan MayenJapanJerseyJordanJuan де Нова IslandKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar / BurmaNamibiaNauruNavassa IslandNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParacel IslandsParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSabaSaint HelenaSaint Киттс и NevisSaint ЛюсияСент-Пьер и МикелонСент-Винсент и ГренадиныСайпанСамоаСан-МариноСао-Томе и ПринсипиСаудовская АравияСенегалСербияСейшельские островаСьерра-ЛеонеСингапурСловацкая РеспубликаСловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаСтрайт КореяBarthelemySt. CroixSt. EustatiusSt. Китс и Невис LuciaSt. Maarten / St. MartinSt. ThomasSt. ВинсентСуданСуринамШпицбергенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТортолаТринидад и ТобагоТромелинТунисТурцияТуркменистанТурк и острова КайкосТуризм. Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские островаУэйк-АйлендУоллис и ФутунаWest BankЗападная СахараЙеменЮгославияЗамбияЗимбабве

Основная бизнес-функция * Выберите основную бизнес-функциюВеб-принтерПереплетная мастерская и отделкаФинансы / Лизинговая компанияБанк / ПолучательДилер бывшего в употреблении оборудованияКоммерческий принтерДругие производители / агентыИнженеры / электрикиУпаковка и переработкаАукционы и оценщикиКнижные принтерыКнижные переплетыПроизводитель картонаПоставщик расходных материаловФлексографский принтер и GravureForms ПринтерПринтер 9000

Купить Универсальные фрезерные станки KUM-HU300

Спецификация KUM-HU250 KUM-HU300 KUM-2500UM
Рабочая поверхность стола 43. 3 дюйма x 9,8 дюйма 50 дюймов x 11,8 дюйма 72,8 x 13,7 дюйма
Макс.нагрузка стола 1102 фунтов 1654 фунтов 1540 фунтов
Количество Т-образных пазов стола 3 3 5
Ширина Т-образных пазов стола 0,63 “ 0.63 “(16 мм) 15,25 дюйма
Расстояние между Т-образным пазом 2.36 “ 3,15 дюйма 2.36 “
Максимальный угол поворота стола ± 45 ° ± 45 ° ± 45 °
Продольное перемещение (ось X) 27,6 “ 36,2 “ 46 дюймов (Опц.60 дюймов)
Поперечное перемещение (ось Y) 9,8 “ 15 “ 15,75 дюйма
Вертикальное перемещение (ось Z) 17,3 “ 17,7 дюйма 20 “
Расстояние от шпинделя до верхнего края 6 “
Конус шпинделя Н. S.T. 40 Н.С.Т. 40 Н.С.Т. 50 (опция ISO 40)
Диапазон скорости шпинделя 70-1320 об / мин 65-1500 об / мин 40-1800 об / мин
Шаг скорости шпинделя 6 9 12
От шпинделя до нижней части ползуна 4,5 “ 6.8 “
От центра шпинделя до стола 0 “-16,5” 0 “-17,7”
Максимальный угол поворота ± 45 °
Диаметр фрезерной оправки Ø 1 “
Диаметр носика главного вала Ø 3.5 “-5,1”
Продольная и поперечная подача 0,86–15,12 дюйма / мин 0,86–15,12 дюйма / мин 0,4 “-47” / мин
Вертикальная подача 0,2 “-23” / мин
Продольный ход (оси X и Y) 47,44 дюйма / мин 49,2 дюйма / мин 47 дюймов / мин
Вертикальный ход (ось Z) 13. 8 дюймов / мин 16,9 дюймов / мин 23 дюйма / мин
Мотор шпинделя 3-4 л.с. 5 л.с. 10 л.с.
Двигатель подачи стола (длинный) 0,75 л.с. 0,75 л.с. 2,5 л.с.
Настольный двигатель быстрого вращения (вертикальный) 0,5 л.с. 0.5 л.с.
Двигатель насоса охлаждающей жидкости 1/8 л.с. 1/8 л.с. 1/8 л.с.
Конус шпинделя с моторизованным верхним рычагом ISO 50 (опция ISO 40)
Моторизованная ступенька максимальной скорости 12
Диапазон скорости моторизованного верхнего рычага 35-1600 об / мин
Моторизованная дополнительная мощность 5.5 л.с.
Размер машины 47,25 x 62,21 x 58,66 дюйма 69 дюймов x 64 дюйма x 79 дюймов 70 дюймов x 89 дюймов x 88 дюймов
Масса нетто 2205 фунтов 5401 фунтов 7054 фунтов
Масса брутто 2755 фунтов 5952 фунтов 7716 фунтов

применений универсального фрезерного станка

Что такое фрезерный станок – работа, детали и типы.

На некоторых универсальных фрезерных станках с коленом и стойкой подача достигается поворотом ручки выбора скорости до тех пор, пока желаемая скорость подачи не будет указана на шкале подачи. Большинство фрезерных станков имеют рычаг ускоренного хода, который можно задействовать при временном увеличении скорости продольной, поперечной или вертикальной подачи.

Получить цену

Типы фрезерных станков и их использование – Рикардо Барбоса

Фрезерный станок. Фрезерные станки используются в основном для формовки и резки твердых материалов, таких как металл, дерево, пластмасса или даже латунь.Эти станки отличаются от токарного станка тем, что головка инструмента вращается с высокой скоростью, тогда как на токарном станке вращается сама деталь, на которой выполняется обработка.

Получить цену

15 типов фрезерных станков Полное руководство в деталях

2020-7-28 Универсальный фрезерный станок. Его можно приспособить к широкому спектру фрезерных операций. Здесь стол можно повернуть на любой угол до 45 градусов в любую сторону от нормального положения. В дополнение к 3 движениям, упомянутым ранее в плоском фрезерном станке, стол может иметь четвертое движение, когда он подается под углом к ​​фрезерованию.

Получить цену

использования фрезерного станка – beblaromanina.it

Фрезерные станки для продажи Бывшие в употреблении фрезерные станки по металлу. Типы фрезерных станков, цены использования. Существует широкий спектр станков, способных выполнять эту операцию для всех видов металлических проектов, многие из которых легко и удобно доступны на аукционах подержанного промышленного оборудования.

Получить цену

Типы бывших в употреблении станков – Фрезерные станки – Станок TH

Бывший в употреблении фрезерный станок используется для обработки плоских или неровных поверхностей заготовки, зажатой на горизонтальной подвижной станине.На бывшем в употреблении фрезерном станке вращающаяся фреза используется для придания формы, сверления, расточки и паза заготовки. Подержанный фрезерный станок классифицируется как горизонтальный или вертикальный в зависимости от горизонтального или вертикального положения шпинделя.

Получить цену

Универсальные фрезерные станки – Knuth Machine Tools USA

Универсальный фрезерный станок с широким спектром применения Узнать больше. Универсальные фрезерные станки UWF 1.1. Прочная конструкция, жесткая конструкция для вертикальной и горизонтальной обработки Узнать больше.

Узнать цену

Как использовать фрезерный станок – Инструкции

2019-11-20 Фрезерный станок с ползуном отличается шпинделем, установленным в подвижном корпусе на стойке, что позволяет перемещать фрезу вперед или назад по горизонтали самолет. Двумя популярными ползунковыми фрезерными станками являются универсальный фрезерный станок и ползуно-фрезерный станок с поворотной фрезерной головкой.

Уточнить цену

Универсальные фрезерные станки – RK International Machine.

Универсальный фрезерный станок EUROPA 8UM с универсальной вращающейся головкой.Сочетая в себе функции универсальных, вертикальных и горизонтальных фрезерных станков, универсальная поворотная головка из составного соединения дает то преимущество, что она подходит как для обычных фрезерных операций, так и для выполнения более сложных операций, таких как фрезерование с труднодоступными отверстиями.

Получить цену

Введение в фрезерные инструменты и их применение

2019-12-5 Фрезерование выполняется с помощью цилиндрического фрезерного инструмента, установленного в держателе фрезерного инструмента, который затем устанавливается в шпиндель инструмента на станке.Концевые фрезы Концевые фрезы – самые распространенные фрезы. Концевые фрезы выпускаются различной длины, диаметра и типа. Концевая фреза квадратного сечения используется для большинства общих операций фрезерования.

Получить цену

Фрезерный станок Milwaukee 2H – VintageMachinery.org

2010-11-17 Рабочий стол фрезерного станка является показателем правильного выравнивания. Сосредоточьте седло на колене, а стол – на седле. Подготовьте станок к точной установке путем измерения уровня стола в поперечном и продольном направлениях с помощью станка, опирающегося на конус

Узнать цену

Операции фрезерного станка, поясняемые схемами

2020-7-29 Фрезерование кулачков – это операция изготовления кулачков при фрезеровании станок с использованием универсальной делительной головки и вертикального фрезерного станка. Заготовка кулачка устанавливается на конце шпинделя делительной головки, а концевая фреза удерживается в вертикальной фрезерной насадке.

Получить цену

Производитель фрезерных станков Индия Машины в лучшем случае.

Фрезерный станок можно определить как тип станка, в котором металл удаляется путем подачи задания на вращающийся режущий инструмент, называемый фрезерной фрезой. Существуют фрезы, которые подходят для самых разных операций. Он способен выполнять как мелкие операции, так и более крупные, а также тяжелые фрезерные задачи.

Получить цену

Универсальные станки – станки с ЧПУ

2020-7-28 Универсальные обрабатывающие центры Haas – это экономичное решение для обработки 3 + 2 и одновременной 5-осевой обработки. 40 Taper 5 Axis

Получить цену

Универсальные фрезерные станки – RK International Machine.

Универсальный фрезерный станок EUROPA 8UM с универсальной вращающейся головкой. Сочетая в себе функции универсальных, вертикальных и горизонтальных фрезерных станков, универсальная поворотная головка из составного соединения дает то преимущество, что она подходит как для обычных фрезерных операций, так и для выполнения более сложных операций, таких как фрезерование с труднодоступными отверстиями.

Получить цену

Подержанные универсальные фрезерные станки на продажу – Exapro

Найдите бывшие в употреблении универсальные фрезерные станки на продажу на Exapro или продайте свой универсальный фрезерный станок. Этот сайт использует файлы cookie. Продолжая просматривать Exapro, вы соглашаетесь использовать файлы cookie на нашем сайте.

Уточнить цену

Станок фрезерный: определение, детали, виды, операции.

2020-7-28 Фрезерный станок еще один важнейший станок после токарного станка и сверлильного станка. В этом станке многоточечный резак вращается относительно заготовки, и материал удаляется с заготовки соответственно.. В сегодняшней статье вы узнаете об определении, частях, типах и работе фрезерного станка, также в конце статьи я добавлю расширение.

Получить цену

Операции фрезерного станка, объясненные с помощью диаграмм

2020-7-29 Фрезерование кулачков – это операция изготовления кулачков на фрезерном станке с использованием универсальной делительной головки и вертикального фрезерного приспособления. Заготовка кулачка устанавливается на конце шпинделя делительной головки, а концевая фреза удерживается в вертикальной фрезерной насадке.

Получить цену

Фрезерный станок – Универсальный фрезерный станок, долбежный

Универсальный фрезерный станок

произведен с использованием материалов лучшего качества и доступен в различных размерах и формах фрез. Все эти фрезерные станки эффективны в эксплуатации и просты в обслуживании. Ассортимент фрезерных станков оснащен расширенными функциями и отличается высокой скоростью работы.

Получить цену

Производитель фрезерных станков Индия Машины в лучшем случае.

Фрезерный станок можно определить как тип станка, в котором металл удаляется путем подачи задания на вращающийся режущий инструмент, называемый фрезерной фрезой.Существуют фрезы, которые подходят для самых разных операций. Он способен выполнять как мелкие операции, так и более крупные, а также тяжелые фрезерные задачи.

Получить цену

Категория: Фрезерные станки – Wikimedia Commons

2018-7-9 Универсальный фрезерный станок (1913) . jpg 1,612 × 1,802 ; 356 KB ВМС США 060301-N-4015L-012 Ремонтник машинного оборудования 2-го класса Энтони Крозен наблюдает за фрезерованием машина в механическом цехе на борту авианосца класса Nimitz USS George Washington (CVN 73).jpg 2,100 × 1,500 ; 568 KB

Получить цену

Фрезерный станок Milwaukee 2H – VintageMachinery.org

2010-11-17 Рабочий стол фрезерного станка является показателем правильного выравнивания. Сосредоточьте седло на колене, а стол – на седле. Подготовьте станок к точной установке путем измерения уровня стола в поперечном и продольном направлениях с помощью станка, опирающегося на конус

Узнать цену

В чем разница между фрезерным станком

Фрезерный станок – это инструмент, который предназначен для обработки дерева, металла и многого другого. более прочные материалы.В основном он состоит из концевой фрезы или фрезы, которая вращается вокруг оси шпинделя, а также подвижного стола, на котором закреплена обрабатываемая деталь.

Получить цену

Продажа фрезерных станков.

Продажа б / у фрезерных станков..

. 3740 фрезерных станков. Большой выбор фрезерных станков б / у от продавцов через аукционы. Купите фрезерные станки онлайн сейчас!

Получить цену

ФРЕЗЕРОВАНИЕ, УСТАНОВКА 1 Фрезерование – IGNOU

2011-5-31 Универсальный фрезерный станок назван так, потому что он используется для выполнения большого количества разнообразных операций.Отличительной особенностью этого фрезерного станка является то, что стол установлен на круглом поворотном основании с градуировкой градусов. Стол можно поворачивать на любой угол до 45o в обе стороны.

Узнать цену

УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК СТАНКО 6Р82Ш –

Найти станки Металлообрабатывающие станки Фрезерные станки УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК СТАНКО 6Р82Ш УНИВЕРСАЛЬНЫЙ ФРЕЗЕРНЫЙ СТАНОК СТАНКО 6R82. Цена. Отправить запрос. Контактное лицо. Ева Чирнски Телефон +386 2292 76 99 Мобильный +386 40 511 512 Электронная почта.[электронная почта защищена].

Получить цену

Фрезерные станки – Просмотреть [237] Новые подержанные машины4u

Новые и подержанные фрезерные станки Insights. В Австралии есть 251 фрезерный станок, из которого можно выбрать. В целом 71% покупателей фрезерных станков интересуются только списками бывших в употреблении, 28% – новыми и 5,62% – как новыми, так и бывшими в употреблении фрезерными станками. Покупатели обычно интересуются 2,28 различными объявлениями фрезерных станков, прежде чем организовать финансирование для фрезерного станка.

Уточнить цену

Станок фрезерный: определение, детали, виды, операции.

2020-7-28 Фрезерный станок еще один наиболее важный станок после токарного станка и сверлильного станка. В этом станке многоточечный резак вращается относительно заготовки, и материал, удаляемый с заготовки, соответственно .. В сегодняшней статье вы узнаю об определении, деталях, типах и работе фрезерного станка, также в конце статьи добавлю расширение.

Получить цену

Подержанные универсальные фрезерные станки на продажу – Exapro

Найдите бывшие в употреблении универсальные фрезерные станки на продажу на Exapro или продайте свой универсальный фрезерный станок. Этот сайт использует файлы cookie. Продолжая просматривать Exapro, вы соглашаетесь использовать файлы cookie на нашем сайте.

Получить цену

Универсальные фрезерные станки – icsfalconeborsellino.it

Универсальный фрезерный станок – это универсальный металлорежущий станок Шпиндель станка может быть напрямую или через приложение для установки различных цилиндрических фрез, пластин, формовочных фрез, торцевых фрезы и другие инструменты, подходящие для обработки всех видов

Узнать цену

Фрезерный станок Продавец подержанных станков Gamba

ОБЪЕМ: 1300 x 300 Подробнее КАТЕГОРИЯ: Фрезерный станок ТИП: Универсальный Изготовлено: OMV Parpas МОДЕЛЬ: FAS 2 CAPACITY ‘ : 650x500x450 Подробнее КАТЕГОРИЯ: Фрезерный станок ТИП: Универсальный ИЗГОТОВЛЕНИЕ: O.МОДЕЛЬ RAV: LABIENA BMC 3S2 ОБЪЕМ ‘: 1300 x 340 Подробнее КАТЕГОРИЯ: Фрезерный станок ТИП: Универсальный СДЕЛАНО: MIKRON МОДЕЛЬ: WF3 DCM

Получить цену

Подержанные ворота Giewont Model 0 Универсальный фрезерный

2020-4-24 Главная / Подержанный станок Инструменты / Фрезерные станки / Универсальный фрезерный станок Gate Giewont Model 0. Б / у Gate Giewont Model 0 Универсальный фрезерный станок. POA. Размер стола 1000 x 225 мм. Ход: 735 x 185 x 390 мм. Поворот стола +/- 45 градусов. Скорость вращения шпинделя 40INT (9) 75-1600 об / мин.

Получить цену

Фрезерные станки – Просмотреть [237] Новые подержанные машины4u

Новые и подержанные фрезерные станки Insights.В Австралии есть 251 фрезерный станок, из которого можно выбрать. В целом 71% покупателей фрезерных станков интересуются только списками бывших в употреблении, 28% – новыми и 5,62% – как новыми, так и бывшими в употреблении фрезерными станками. Покупатели обычно интересуются 2,28 различными объявлениями фрезерных станков, прежде чем организовать финансирование для фрезерного станка.

Уточнить цену

Продам новый фрезерный станок Б / у Вертикальный фрезерный.

Продам станок фрезерный. Вертикальные мельницы б / у на продажу во всем мире. Worldwide Machine Tool – надежный продавец фрезерных станков.Купите новую мельницу Bridgeport, надежную мельницу Atrump, мельницу Acer E, мельницу Acra, мельницу Sharp, мельницу Lagun и фрезерные станки Jet. Купите фрезерные станки для продажи, выполнив поиск здесь, в Worldwide Machine

Получить цену

В чем разница между фрезерным станком

Фрезерный станок – это инструмент, который предназначен для обработки дерева, металла и многих других твердых материалов. В основном он состоит из концевой фрезы или фрезы, которая вращается вокруг оси шпинделя, а также подвижного стола, на котором закреплена обрабатываемая деталь.

Получить цену

Подержанный фрезерный станок со станиной с ЧПУ Фрезерный станок со станиной или плоско-станиной

В настоящее время универсальный фрезерный станок со станиной с ЧПУ используется в большинстве промышленных секторов. В отличие от фрезерных станков с горизонтальной или вертикальной станиной, он может обрабатывать детали во всех направлениях. Использование двухмашинных стендов означает экономию времени на зажим при обработке очень длинных заготовок. Большинство рабочих инструментов со сменными головками монтируются.

Получить цену

ФРЕЗЕРОВАНИЕ, УСТАНОВКА 1 Фрезерование – IGNOU

2011-5-31 Универсальный фрезерный станок назван так, потому что он используется для выполнения большого количества разнообразных операций. Отличительной особенностью этого фрезерного станка является то, что стол установлен на круглом поворотном основании с градуировкой градусов. Стол можно поворачивать на любой угол до 45o с любой стороны.

Узнать цену

Новые и бывшие в употреблении фрезерные станки – MachineTools

Новые и бывшие в употреблении фрезерные станки. Станок, используемый для обработки твердых материалов. Добавить объявление о продаже. См. Также Обрабатывающие центры. Популярные типы. Фрезы строгального типа. Б / у (40) Новые модели машин (401) Новые на складе (2) Универсальные фрезерные станки.Б / у (58) Новые модели машин (407) Новые на складе (12) Фрезерные, вертикальные. Б / у (236) Новая техника.

Получить цену

Универсальный фрезерный станок – производители

Найдите подробную информацию о компаниях, предлагающих универсальный фрезерный станок по лучшей цене. Перечисленные производители, поставщики, дилеры-экспортеры предлагают лучшие предложения на универсальный фрезерный станок.

Получить цену

Типы фрез, используемых в процессе обработки.

Фрезерование – это процесс резания, при котором мы используем резак для удаления материала с поверхности металла или заготовки.Этот резак, который мы используем, имеет несколько вращающихся режущих поверхностей. Фрезы играют важную роль в процессе фрезерования и используются на нескольких фрезерных станках. Фрезы бывают разных размеров и форм.

Получить цену

Универсальный кожух для фрезерных станков Silvaflame | Защитные щиты

Предыдущий номер детали: SF-1500, SF-1200, SF-1300, SF-1400

Тип станка Применение: Фрезерный станок – вертикальный

Выполнено: Выполнено Stronghold (США)

Тип заказа: Стандартный

Время доставки: 1-3 рабочих дня

Способ доставки: Малый пакет

Высота (дюймы): 19. 5

Ширина (дюймы): 12

Глубина (дюймы): 6,75

Производитель: Silvaflame – Cleervue

Номер детали производителя: Универсальная револьверная головка Millguard

Страна производитель: UK

Цвет: Нет

Тип монтажа: Аппаратное обеспечение

Блокировка:

Тип блокировки: Ролик

Степень защиты IP: IEC IP 67

Рейтинг: 6 А при 125 В / 3 А при 240 В

Количество NC контактов: 1 NC

Количество NO контактов: 1NO

Температурный диапазон – минимум: -25 C

Диапазон температур – максимум: 80 C

Тип экрана: Поликарбонат (полукруглый)

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
