Столярные тиски для верстака своими руками: чертежи, фото, видео

  1. Как устроены тиски для выполнения столярных работ
  2. Рекомендации по изготовлению столярных тисков

Мастерскую домашнего умельца, часто работающего с изделиями из дерева, сложно представить без такого полезного приспособления, как столярные тиски. Используя это зажимное устройство, которое несложно изготовить своими руками, можно выполнять различные технологические операции с деревянными деталями.

Конструкция столярных тисков не настолько сложна, чтобы отказываться от идеи сделать их своими руками

Многие, руководствуясь желанием сэкономить на приобретении столярных тисков, используют для фиксации деревянных деталей подручные приспособления (например, струбцины). Однако такие универсальные устройства не позволяют эффективно выполнять многие технологические операции по дереву, а их металлические зажимные элементы оставляют на мягких деревянных поверхностях неприглядные вмятины.

Если же обрабатываемые деревянные детали должны отличаться не только качеством, но и эстетичным видом, то без тисков, специально предназначенных для выполнения столярных работ, не обойтись. Серьезно сэкономить на приобретении серийных моделей можно и более оптимальным способом – изготовить столярные тиски своими руками.

Самодельный верстак с тисками

Как устроены тиски для выполнения столярных работ

Конструкция тисков для столярных работ состоит из следующих элементов:

  • опоры, которая одновременно является неподвижной зажимной губкой;
  • подвижной зажимной губки;
  • двух металлических направляющих, по которым перемещается подвижная губка;
  • ходового винта, обеспечивающего перемещение подвижной губки;
  • воротка, за счет которого ходовому винту сообщается вращение.

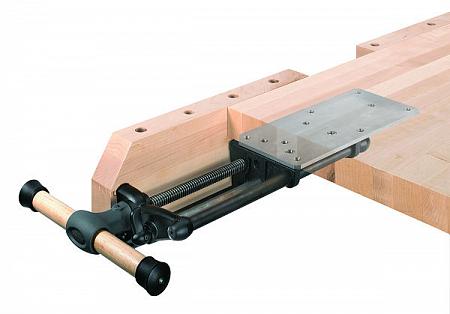

Основные части тисков для столярного верстака

Неподвижная опора столярных тисков надежно фиксируется на поверхности верстака, для чего используются длинные шурупы или болтовые крепежные элементы.

Во многих серийных моделях предусмотрена возможность использования сменных накладок на подвижную и неподвижную губки. Такие накладки, повышающие универсальность столярных тисков, могут быть изготовлены из металла и полимерных материалов.

Поскольку верстачные тиски часто используются для обработки габаритных деревянных изделий, в конструкции многих моделей предусмотрен пружинный механизм, который облегчает выполняемые манипуляции. Такой механизм, который может быть установлен и на самодельные столярные тиски, обеспечивает предварительный зажим детали (окончательно она фиксируется при помощи ходового винта). Если этот механизм в конструкции верстачных тисков отсутствует, то столяру придется долго держать на весу деревянную заготовку, прежде чем к ней подведется подвижная зажимная губка.

Самодельный фиксатор зажима губок

Рекомендации по изготовлению столярных тисков

Чтобы изготовить предназначенные для осуществления столярных работ деревянные тиски своими руками, необходимо сделать чертеж и подобрать соответствующие комплектующие. В качестве зажимных губок таких тисков используются деревянные бруски. Один из них, служащий неподвижной губкой, фиксируется на поверхности верстака и будет выступать в роли несущей опоры приспособления.

Вам также потребуется резьбовой винт диаметром не меньше 20 мм. От длины этого элемента, который отвечает за перемещение подвижной губки и, соответственно, за зажим обрабатываемой детали, зависят допустимые габариты заготовки, которую можно зафиксировать в самодельных столярных тисках. Для изготовления столярных тисков также потребуются две металлические направляющие, в качестве которых можно использовать любые штыри из металла (главное, чтобы они были ровными, а их диаметр составлял не меньше 10 мм).

Детали направляющих можно изготовить на металлообрабатывающих станках или использовать для них стойки от передних амортизаторов легкового автомобиля

Любые деревянные тиски, в том числе и самодельные, управляются при помощи воротка, вращение от которого передается ходовому винту. В качестве воротка можно использовать длинную металлическую рейку, которая будет вставляться в прорезь головки ходового винта. Такую прорезь необходимо предварительно проточить под толщину имеющейся рейки. Некоторые домашние мастера в качестве воротка для ходового винта используют обычный гаечный ключ, в который запрессована его головка.

Зажимной узел столярных тисков

Чтобы сделать самодельные верстачные тиски более удобными в использовании, лучше смонтировать на них полноценный вороток. Для этого вам понадобится сварочный аппарат. Сварка нужна для того, чтобы к концу ходового винта приварить гайку или шайбу, в отверстия которых и будет вставлена ручка-вороток. Сделав такой вороток, вы значительно упростите процесс управления столярными тисками, и работать с ними будет намного удобнее.

Чертеж ходового вала и воротка

Как говорилось выше, для изготовления подвижной и неподвижной губок столярных тисков вам потребуется два деревянных бруска. В качестве материала изготовления таких брусков лучше всего выбрать сосну: ее древесина достаточно мягкая и одновременно прочная. В обеих губках необходимо просверлить отверстия соответствующего диаметра: два – для направляющих, одно – для ходового винта. Чтобы такие отверстия на подвижной и неподвижной губках располагались точно относительно друг друга, необходимо сверлить их одновременно в двух брусках. Для выполнения такой процедуры бруски можно соединить при помощи гвоздей, а после выполнения отверстий снова разъединить их.

Чертеж деревянных губок для столярных тисков

После того как все подготовительные мероприятия будут выполнены, можно приступать к сборке самодельных столярных тисков. Первое, что необходимо сделать, – это надежно закрепить неподвижную губку-опору на поверхности верстака. После этого в отверстия опоры вставляются направляющие и ходовой винт.

Выступающие с задней стороны опоры концы направляющих необходимо зафиксировать, для чего можно нарезать на них резьбу и накрутить гайки. На выступающий конец винта также накручивается гайка. Для того чтобы обеспечить неподвижность такой гайки в процессе работы, ее можно поместить в предварительно подготовленную выборку на поверхности опоры, в которую она должна входить очень плотно.

Скрепление направляющих с подвижной губкой

Когда неподвижная опора столярных тисков, винт и направляющие смонтированы, можно установить на них подвижную губку, для чего в ней уже имеются подготовленные отверстия. На выступивший над передней поверхностью подвижной губки конец ходового винта необходимо надеть шайбу с большим внешним диаметром и накрутить две гайки, которые будут играть роль стопорного элемента.

Закрепление тисков на перевернутой столешнице

После крепления всех элементов можно соединить конец винта с воротком и начинать пользоваться столярными тисками. После того как вы начнете крутить вороток, винт будет вкручиваться в гайку неподвижной опоры, тем самым притягивая к ней подвижную зажимную губку.

Рабочие части губок лучше сделать съемными из твердой древесины

Изготовленные своими руками столярные тиски при необходимости модернизируют, приспосабливая их под деревянные заготовки разных размеров. Так, можно установить более длинный винт, что позволит обрабатывать заготовки большей ширины, менять положение направляющих элементов, что может понадобиться в том случае, если вы решите установить зажимные губки большей длины.

Таким образом, сделать деревянные тиски своими руками несложно. Справиться с такой задачей может даже человек, никогда ранее не занимавшийся изготовлением столярных приспособлений. Конструкция, описанная выше, является наиболее простой, но достаточно эффективной, адаптировать ее к решению определенных задач под силу любому домашнему умельцу.

Если какие-то моменты остались не до конца понятны, то приведенные ниже видео помогут разобраться с конструкцией тисков и процессом их изготовления.

9 идей как сделать столярные тиски для мастерской

Домашнюю мастерскую сложно представить без столярных тисков, поскольку работать с деревом приходится практически постоянно.

Слесарные тиски можно купить, а можно и изготовить самостоятельно. В этом случае не только денег сэкономите, но и определенный опыт получите.

Содержание

Столярные тиски для верстака своими руками

Первым делом необходимо отрезать кусок уголка нужного размера. По центру сверлим отверстие диаметром 25 мм — под ходовой винт, по краям — два отверстия диаметром по 10 мм.

После этого автор вырезает из уголка заготовку требуемой формы. Края надо будет зачистить болгаркой или с помощью шлифмашинки (гриндера).

Рекомендуем прочитать: как своими руками изготовить ручной гриндер из маленькой болгарки.

Основные этапы работ

На следующем этапе от резьбовой шпильки М24 мастер отрезает ходовой винт нужной длины, к концу которого приваривает сантехнический тройник на ¾.

Далее вставляем ходовой винт в ранее просверленное отверстие в металлической пластине (накладке) и фиксируем с помощью гайки.

После этого автор отрезает два куска резьбовой шпильки М10, которые будут использоваться в качестве направляющих. Они находятся внутри труб диаметром 20 мм.

Затем из гаек и куска полосы надо будет сделать направляющую для ходового винта. На боковые направляющие автор надевает втулки и фиксирует их при помощи деталей из фанеры.

На последнем этапе из кусков фанеры надо будет сделать прижимные губки. Потом из деревянного черенка мастер делает вороток.

Видео по теме

Подробно о том, как сделать столярные тиски для верстака своими руками, смотрите на видео.

Не торопитесь покупать! Сделайте сами это устройство!

Столярные тиски с креплением к верстаку

Рассмотрим один из вариантов самодельных столярных тисков для фиксации заготовок и деталей из дерева.

Особенность конструкции заключается в том, что направляющая гайка для ходового винта состоит из двух частей, и при помощи тросикового привода может разжиматься в противоположные стороны, освобождая резьбовую шпильку.

На практике эта функция позволяет сэкономить прилично времени, потому что нет необходимости крутить винт, чтобы раскрыть губки тисков на требуемое расстояние.

Идею изготовления самодельных столярных тисков, которые крепятся к верстаку, мы подсмотрели у автора YouTube канала YUSUF UÇAK.

Возможно, вам также интересно будет прочитать статью: как изготовить компактную плоскошлифовальную машинку из болгарки.

Пошаговый процесс изготовления столярных тисков

Первым делом необходимо будет сделать прижимные губки. Отпиливаем деревянные бруски нужной длины, и склеиваем две заготовки с помощью клея ПВА.

После высыхания клея, обрабатываем заготовки на фуговальном станке и отпиливаем до требуемого размера на циркулярной пиле.

Размечаем прижимные губки, и сверлим в них отверстия под направляющие и ходовой винт. Одна из прижимных губок крепится к рабочему верстаку, вторая — является подвижной, перемещается вперед-назад по направляющим.

В качестве направляющих используются круглые металлические трубы.

Концы направляющих и конец ходового винта будут фиксироваться в отверстиях, просверленных в небольшом куске доски. К ней же будет крепиться корпусный подшипник.

Дополнительно необходимо изготовить металлическую накладку из листового металла, которая будет крепиться к подвижной прижимной губке. К этой пластине прикручивается второй корпусный подшипник.

Изготовление монтажной площадки с направляющей гайкой

В качестве монтажной площадки выступает металлическая пластина, вырезанная из листового металла. Также потребуется два отрезка квадратного прутка и гайка.

Заготовки из квадратного прутка привариваются по бокам гайки. После этого гайка разрезается болгаркой пополам.

К монтажной пластине привариваем два металлических стержня.

В квадратных прутках сверлятся сквозные отверстия. Потом надеваем их на стержни. На концах прутков крепится пружина.

На противоположных концах квадратных прутков необходимо прорезать болгаркой пазы, в которые потом устанавливается стальной тросик.

Прикручиваем монтажную пластину под столешницей верстака, сразу за неподвижной прижимной губкой.

На последнем этапе останется только изготовить эксцентриковый рычажок для управления тросиком, и ручку-вороток, которая крепится на конце ходового винта.

Видео по теме

Подробно о том, как сделать столярные тиски своими руками, можно посмотреть на видео ниже. Спасибо за внимание.

Quick Vise For Workbench//Kolay açılır-kapanır Mengene yapımı

Столярные тиски из фанеры и автомобильных стоек

В домашней мастерской столярные тиски, как и слесарные, — вещь нужная. И их можно сделать своими руками. Для этого нам потребуются куски фанеры, автомобильные стойки и различные метизы.

Автомобильные стойки часто можно найти на металлоприемке и приобрести их относительно недорого.

Первым делом стойки необходимо будет зачистить от грязи и ржавчины. Потом отрезаем болгаркой круглые диски — в итоге должны остаться только сами цилиндры со штоками.

Советуем также прочитать статью-обзор: как сделать гриндер из УШМ (болгарки), подшипников и газлифта.

К крепежным пластинам автомобильных стоек необходимо будет приварить гайки с шайбами (сами шайбы должны быть большего диаметра, чем гайки).

Основные этапы работ

На следующем этапе выпиливаем из фанеры прямоугольные заготовки (потребуется всего четыре штуки). Склеиваем их попарно. Это у нас будут подвижная и неподвижная губки столярных тисов.

После склейки обрабатываем прижимные губки с помощью ручного фрезера. Затем делаем разметку и сверлим в них отверстия (подходящие под диаметр штоков автомобильных стоек).

В центре прижимных губок также сверлим по одному отверстию и делаем с помощью стамески посадочное место под шестигранную гайку.

Теперь можно приступать непосредственно к сборке тисков. Из куска шпильки делаем ходовой винт.

Стойки крепятся под столом, а неподвижная (упорная) прижимная губка — к кромке. Далее устанавливаем ходовой винт и подвижную губку. Делаем рукоятку.

Видео по теме

Подробный процесс изготовления столярных тисков можно посмотреть на видео ниже. Идеей поделился автор YouTube канала HandCraft.

Powerful vice using an old car shock absorbers! Unique idea

Настольный мини верстак со столярными тисками

В домашней мастерской и гараже не всегда есть необходимость в большом столярном верстаке — иногда можно обойтись уменьшенной «версией».

В данном обзоре расскажем, как изготовить настольный мини верстак со столярными тисками.

Идея принадлежит автору YouTube канала Carpintero Del Desierto.

Для изготовления настольного мини верстака понадобится широкая обрезная доска. Чтобы сделать столярные тиски, автор использует:

  • обрезную доску;
  • направляющие из круглых труб;
  • ходовой винт;
  • деревянную ручку.

Рекомендуем также прочитать, как сделать настольный гидравлический пресс своими руками.

Основные этапы работ

Первым делом нужно отпилить три куска обрезной доски одинаковой длины. Две заготовки склеиваем вместе (это будет основная часть мини верстака).

С одной из сторон столешницы автор делает шип. В третьей доске нужно выбрать паз. Потом приклеиваем ее к рабочему столику.

На следующем этапе изготавливаем столярные тиски. Как их сделать, можно прочитать здесь.

Крепим к верстаку неподвижную прижимную губку, потом — устанавливаем направляющие и ходовой винт, и крепим подвижную губку. Ручку делаем из деревянного кругляка или отрезка стальной трубы.

К задней части верстака снизу прикручиваем на саморезы кусок доски с опорными ножками. После этого шлифуем поверхность.

Последний этап работ — обработка отшлифованной деревянной поверхности минеральным маслом. К рабочему столу самодельный мини верстак крепится с помощью струбцин.

Читайте также: универсальный самодельный инструмент для столярных работ.

Подробно о том, как сделать настольный мини верстак со столярными тисками, можно посмотреть на видео ниже.

Construir Mini Banco de CARPINTERO — workbench woodworking

Столярные тиски-прищепка из ромбического домкрата

Для работы с деревянными заготовками автор решил изготовить самодельные столярные тиски-прищепку. Основой самоделки послужит ромбический домкрат для авто.

Первым делом автор разбирает домкрат и изготавливает дополнительные втулки из круглой трубы, которые будут устанавливаться в местах соединения основных деталей домкрата.

Далее основание домкрата привариваем к металлической пластине. Ее и остальные части домкрата необходимо покрасить.

Советуем также прочитать на досуге: как изготовить слесарные тиски с быстрым зажимом. Они обладают компактными размерами и довольно удобны в работе.

Основные этапы работ

На следующем этапе приступаем к сборке домкрата. Также изготавливаем крепление для ходового винта.

После этого собираем из досок прижимную губку, которая будет фиксировать заготовку. Прикручиваем к ней металлическую пластину, как показано на фото ниже.

Отпиливаем кусок доски, к которому будет крепиться домкрат. Устанавливаем ее вертикально под столешницей рабочего стола (или другом удобном для вас месте).

Свободную часть домкрата крепим к прижимной губке. В просверленные отверстия вставляем ходовой винт.

В нижней части устанавливаем пружину. Деревянные элементы конструкции надо обработать минеральным маслом — дольше прослужат.

Видео по теме

Подробно о том, как сделать столярные тиски-прищепка из ромбического домкрата, смотрите на видео ниже. Данной идеей поделился автор YouTube канала The other Finnish guy.

woodworking Leg vise from junkyard items diy

Столярный зажим на верстаке для деревянных заготовок

Если для работы с металлом применяются в основном слесарные тиски, то для обработки заготовок из дерева часто используется столярный зажим, который крепится непосредственно к верстаку.

В отличие от струбцин, он позволяет фиксировать заготовку вертикально.

При помощи столярного зажима на верстаке можно, например, зажимать и обрабатывать топорища, ручки для молотков и т.д.

Первым делом нужно будет отрезать по размеру две доски, из которых будут изготовлены губки: одна подвижная, вторая — неподвижная.

Далее производим разметку и сверлим два сквозных отверстия по краям под винт. Также необходимо будет вырезать деревянные ручки, просверлить в них сквозные отверстия, и с помощью стамески сделать углубление для гайки.

Основные этапы работ

Сначала доводим до ума ручки столярного зажима. Гайки «садим» в ранее прорубленные стамеской углубления. Для большей надежности используем эпоксидный или любой другой двухкомпонентный клей. Затем ручки надо покрасить морилкой или минеральным маслом.

В неподвижной губке также надо сделать углубления для гаек. Потом приклеиваем к доскам с одной стороны кусок кожи (не обязательно использовать натуральную кожу — вполне подойдет и искусственная).

На следующем этапе приступаем к установке слесарных тисков. Сначала сверлим два отверстия в самом верстаке и вставляем винты. С обратной стороны надеваем на винт прижимные губки и накручиваем ручки.

Видео по теме

Подробно о том, как своими руками сделать столярный зажим на верстаке для деревянных заготовок, смотрите в видеоролике на сайте.

How to Make a Twin Screw Vise

Как сделать тиски из автомобильных стоек

В данном обзоре автор YouTube канала Men’s Craft поделится с нами классной идеей, как можно использовать старые изношенные автомобильные стойки. Их потребуется две штуки.

Первым делом стойки авто необходимо будет подготовить. Отрезаем болгаркой все лишнее, затем сверлим в дне цилиндра отверстие и сливаем масло.

Из листового металла вырезаем два кольца, надеваем их на стойки, и обвариваем. После этого свариваем обе стойки между собой, как показано на фото ниже.

Советуем также прочитать статью-обзор: как изготовить металлические тиски с быстрым зажимом.

Далее автор отпиливает четыре куска фанеры прямоугольной формы, и склеивает их между собой. Зажимаем струбцинами, и оставляем до полного высыхания клея.

Основные этапы работ

На следующем этапе отпиливаем от склеенной заготовки из фанеры все лишнее, придавая ей необходимую форму — это будет прижимная губка. Смотрите фото ниже.

В прижимной губке сверлим отверстия под ходовой винт и направляющие. Затем автор приступает к сборке самого ходового винта.

Когда все детали конструкции изготовлены, можно приступать к монтажу. В ножке рабочего стола мастер сверлит отверстия под направляющие и винт. Устанавливаем стойки.

После этого крепим прижимную губку из фанеры. Устанавливаем ходовой винт. На конце винта крепим тройник, а в него вставляем деревянную ручку.

В итоге у нас получились самодельные столярные тиски. Их удобно использовать для фиксации больших заготовок (например, деревянного бруса).

Видео по теме

Подробно о том, как сделать такие тисы из автомобильных стоек, можно увидеть на видео ниже. Данная идея принадлежит автору YouTube канала Men’s Craft.

Cool idea! The best Leg Vise using old car parts!

Мини тиски из быстрозажимной струбцины

Как-то скептически всегда относился к идее сделать тиски из струбцины.

Ну просто потому, что тиски — это тиски, а струбцина — это струбцина.

Принцип действия, конечно, немного похож, но назначение у них разное. Да и возможности тоже.

Однако изменил свое мнение, когда увидел вариант столярных мини тисков из быстрозажимной струбцины, предложенный автором YouTube канала JSK-koubou.

Конструкция получилась простой, надежной, аккуратной и универсальной: можно использовать тиски как на рабочем столе, так и в паре со сверлильным станком.

Обратите внимание: предназначены тиски для работы с заготовками из дерева и пластика.

В общем, хочу поделиться с вами этой интересной идеей. Тем более что изготовить такие мини тиски под силу каждому мастеру.

Основные этапы работ

Сначала необходимо будет изготовить основание тисков. Отпиливаем по размеру два деревянных брусочка и склеиваем их вместе через проставки, чтобы между ними получился зазор для ползуна, к которому будет крепиться подвижная прижимная губка.

На конце основания приклеиваем неподвижную губку. Снизу дополнительно прикручиваем на шурупы — для пущей надежности.

Далее по аналогии с неподвижной губкой изготавливаем подвижную — то есть точно такую же по форме и размерам.

Только в ней надо высверлить отверстие под штангу струбцины и для крепления запирающей пластины.

Фиксация штанги быстрозажимной струбцины внутри подвижной прижимной губки происходит следующим образом: в отверстие на конце штанги вставляем кусочек резьбовой шпильки, после чего вставляем её внутрь деревянного брусочка. Снаружи устанавливаем и прикручиваем алюминиевую пластину.

В зазор в основании тисков вставляем ползун и приклеиваем к нему подвижную прижимную губку.

В завершении останется только смастерить «посадочное место» для быстрозажимной струбцины и приклеить к основанию кусочки фанеры, как показано на фото ниже.

Обратите внимание: к ползуну прикручиваем ограничитель, который будет удерживать его в одной плоскости с поверхностью основания.

Устанавливаем быстрозажимную струбцину, соединяем штангу с подвижной губкой и столярные мини тиски готовы к работе.

Если вам нужно что-то побольше и помощнее, автор предлагает изготовить альтернативный вариант — с двумя струбцинами.

Видео

Подробно о том, как изготовить самодельные мини тиски из быстрозажимной струбцины, рекомендую посмотреть в авторском видеоролике ниже.

【DIY】Two types of Wooden Vise — Drill Press Vise【Homemade】

Мини верстак с выдвижным ящиком и тисками

В данном обзоре автор поделится с нами идеей, как сделать мини верстак с выдвижным ящиком и тисками.

Такой верстак удобно использовать в небольшой мастерской/гараже, а также — брать с собой на выезд (например, на дачу).

Для изготовления самодельного мини верстака потребуется фанера толщиной 15 мм и 10 мм. Также нужно подготовить резьбовую шпильку М14 (ходовой винт) и направляющие из круглой трубы диаметром 25 мм.

Первым делом отпиливаем по размеру заготовки из фанеры толщиной 15 мм, и склеиваем их попарно. Потом шлифуем.

Читайте также: площадка с направляющей для электролобзика.

Далее из склеенных заготовок автор собирает стол размером 50х28 см (высота — 10,5 см). Нижняя часть стола изготовлена из фанеры толщиной 10 мм.

Основные этапы работ

На следующем этапе сверлим отверстия под ходовой винт диаметром 14 мм, а также два отверстия под направляющие (для этого автор использует сверло Форстнера диаметром 25 мм).

Далее в просверленные отверстия устанавливаем резьбовую шпильку и подготовленные направляющие.

Берем две шестигранные гайки и привариваем к ним шайбы. Они будут служить в качестве направляющих для ходового винта тисков.

Из фанеры 10 мм автор изготавливает выдвижной ящик. Его размеры — 28х17 см. Крепим его с помощью мебельных направляющих к столу.

Из дерева изготавливаем ручку, которая будет придавать вращение ходовому винту. В столешнице сверлим отверстия перовым сверлом под упоры.

Видео

Подробно о том, как сделать мини верстак с выдвижным ящиком и тисками, смотрите на видео ниже. Идея автора YouTube канала «Алексей Тулкин DIY».

Верстак. Верстак своими руками. Мини верстак своими руками. Сделай сам.

Андрей Васильев

Задать вопрос

Holdfast: Война Наций | Дом
