Метчики: что это, назначение, виды и отличия

Метчики – это инструмент для нарезки внутренней резьбы. Они используются как вручную, так и при работе на ЧПУ станках.



Назначение

Зачастую при использовании метчиков нарезают 3 разновидности резьб.

1. Метрическая, являющаяся наиболее популярным крепёжным соединением.

2. Коническая.

3. Цилиндрическая, предназначенная для надёжности трубных соединений.

Однако, есть и модели для других видов резьб.

Виды метчиков

Классификация происходит по конструкционным особенностям.

1. Гаечные. Эти модели обладают удлинённым хвостовиков для размещения гаек.

   Благодаря этому можно выполнять нарезку не в одном, а в 2-3 изделиях не выворачивая при этом инструмент.

2. Модели для левой резьбы. Выпускаются с маркировкой LH и обладают таким же шагом и диаметром, что и инструмент с метрической резьбой.

3. Дюймовые. Существуют двух и трёх комплектные модели в 3-х классах точности.

4. Трубные. Применяются для трубных резьб. Есть модели как для ручного, так и для машинного использования. Выпускают их в двух видах: с острым либо тупым заходом.

5. Конические. Предназначаются для подготовки требуемой разновидности резьбы метрических (К) и трубных (Rc). Характерной особенностью этой модели являются длинная начальная заборная часть и неполная резьба, плавно перетекающая в полную.

Материал

Для производства метчиков для ЧПУ станков используется высокоуглеродистая и быстрорежущая сталь.

Кроме того, материалом производства могут выступать и твёрдые сплавы. Такие метчики используются для нарезки внутренних резьб в заготовках из сложных в обработке материалов.

Как оформить заказ?

В интернет-магазине “Много Фрез” вашему вниманию представлен широкий ассортимент качественных метчиков от лучших производителей. Мы предлагаем доступные цены продукции, доставку, а также скидки для постоянных клиентов. Всё что нужно, это ознакомиться с представленным на сайте ассортиментом и выбрать подходящую модель метчика, а после купить его заполнив форму заявки в режиме онлайн. А если в процессе выбора возникнут сложности, то всегда можно связаться в телефонном режиме с нашими консультантами, которые помогу выбрать подходящие метчики под выполнение ваших задач.

---

ЧИТАЙТЕ ТАКЖЕ:  Патроны для сверлильно-присадочных станков  •  Что такое гравер?  •  Особенности щеток для шлифовки

Различные типы метчиков и когда их использовать – Интерьер Плюс

Разное

30. 01.202230.01.2022 by Admin

Метчик используется для нарезания  новой резьбы или очистки (зачистки) существующей резьбы в винтовом механизме. Хотя этот инструмент чаще всего используется слесарями и инженерами, у автомобильных техников также может быть набор для нарезания резьбы в своем наборе инструментов. Существуют десятки ситуаций, когда глубокие знания и понимание науки, лежащей в основе нарезания резьбы в механизме, могут предотвратить часы хлопотной работы и сотни долларов на запасные части.

Для нарезания резьбы, а именно, внутренней, используется специальный инструмент – метчики. Суть работы этого инструмента – образовывать резьбовой разъем внутри какого-либо изделия. Что бы купить качественный набор метчиков по выгодной цене, предлагаю ознакомиться с информацией подробно по ссылке — Набор метчиков.

Вот что вам нужно знать о ручных метчиках перед их использованием:

ВИДЫ ОТВОДОВ

Итак, какие бывают виды ? Есть 3 основных метчика, с которыми вы должны быть знакомы.

Конический метчик можно определить по видимой и выраженной конусности режущих кромок. Это обеспечивает очень постепенное и менее агрессивное режущее действие. Отличительной чертой конического метчика является наличие от 8 до 10 витков резьбы, которые сужаются от кончика до полного диаметра усилия резания. Конический метчик чаще всего используется в качестве начального метчика для сложных глухих отверстий. Мягкий конус режущей кромки наиболее щадящий при нарезании резьбы вручную и позволяет вырезать прямое отверстие в особо твердых материалах.

Однако конический метчик редко является последним метчиком, используемым перед завершением проекта, поскольку конус оставляет неполную резьбу, нарезанную на дне глухого отверстия.

Метчик — пробка имеет менее выраженную конусность к режущим кромкам. Это дает пробковому метчику постепенное режущее действие, которое менее агрессивно, чем у метчика для донышка, но более агрессивно, чем у конусного метчика. Как правило, метчик-пробка имеет от 3 до 5 конических витков, прежде чем задействуется полный диаметр резания.

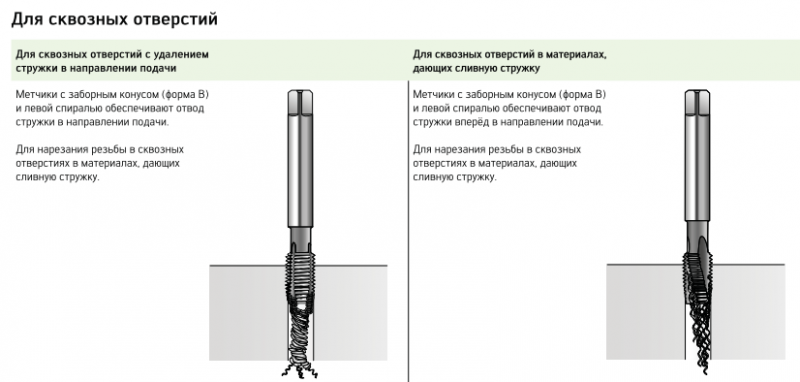

Метчики-пробки отлично подходят для использования со сквозными отверстиями, так как их почти так же легко заводить, как и конические метчики, но они также предлагают более полный набор резьб.

Третий стиль – нижний кран . Донные метчики имеют от 1 до 2 скошенных режущих кромок перед тем, как будет задействовано полное усилие резания. Хотя этим метчиком чрезвычайно трудно нарезать резьбу, он способен нарезать резьбу до самого дна глухого отверстия. Донные метчики лучше всего использовать после того, как для нарезания начальной резьбы был использован конусный или пробковый метчик.

Метчики со спиральными канавками могут быть отличным инструментом для резки более мягких металлов и металлов, которые не скалываются (например, чугун). Спиральные канавки работают так же, как и традиционные сверла, способствуя удалению срезанного материала из отверстия. Недостатком метчиков со спиральной канавкой является их прочность. Поскольку в метчике вырезаны глубокие канавки, поперечное сечение режущей пластины не такое толстое, как у метчика с прямой канавкой.

Метчики с прямыми канавками представляют собой прочный режущий инструмент с канавками, которые проходят прямо по стержню метчика. Благодаря большему поперечному сечению режущей кромки метчик с прямой канавкой отлично подходит для нарезания резьбы в закаленных металлах. При нарезании или очистке резьбы в глухом отверстии техник должен быть терпеливым при использовании этого инструмента, позволять режущей кромке выполнять свою работу и постоянно выдвигать метчик и вдувать воздух в отверстие для удаления удаленного материала. Скопление стружки под метчиком с прямой канавкой приведет к поломке и ухудшению чистоты резьбы.

11 Различные типы метчиков для выбора

Введение

Метчики представляют собой инструменты с резьбой, которые используются для нарезания внутренней поверхности отверстий. Метчики можно использовать вручную или с помощью машины для открытия внутренней резьбы. Существуют разные способы изготовления вещей, в зависимости от того, сколько деталей нужно сделать и насколько точными и гладкими должны быть поверхности. Прежде чем нарезать внутренние винты, необходимо просверлить основные отверстия. Для метрической резьбы ISO диаметр сверла равен значению, полученному при вычитании шага из диаметра резьбы.

Как определить размер отверстия для метрических метчиков?

 В метрической системе углы профиля резьбы составляют 60 градусов. Из-за постоянства метрической резьбы мы можем легко рассчитать диаметр сверла, вычитая шаг (шаг резьбы) из внешнего диаметра (НД) стандартного метрического метчика.

 Например;

 Для метчика M16x2 внешний диаметр резьбы составляет 16 мм, а если вычесть шаг резьбы 2 мм (шаг резьбы), то мы получим размер укропа диаметром 14 мм.

Подсказка; Чтобы не сломать метчики, выбирайте сверло на 0,1 мм больше. Так что в этом случае для нарезания резьбы хорошо подойдет сверло 14,1 мм.

Ознакомьтесь со стандартными метрическими размерами метчиков и размеров сверла с таблицей шагов

Как выбрать правильный метчик? Метчики

хорошо работают на станках с ЧПУ , метчиках , и радиальных сверлах, а также вручную, когда вам нужно нарезать что-то более легкое и быстрое. В большинстве случаев для нарезания резьбы в глухих отверстиях, до которых трудно добраться, используются станки и ручные метчики.

Ручные метчики сложны в использовании и дороги, поэтому в большинстве случаев нарезание резьбы выполняется на токарном станке и на станке с ЧПУ во время обработки. Диаметр винта, который необходимо просверлить, и вид профиля резьбы определяют, какой Нажмите Введите для использования.

Кроме того, вы можете выбрать кран в зависимости от того, сколько денег вы готовы потратить на конкретную работу. Вы можете посмотреть на такие вещи, как руководства по материалам, размер, цена, качество, бренд и несколько вариантов, чтобы найти тот, который соответствует всем вашим потребностям.

Количество резьбовых отверстий также может повлиять на процесс выбора. Например, если вам нужна всего пара резьбовых отверстий, вы можете просто сделать это с помощью ручных метчиков. Однако, если вам нужно изготовить 10 комплектов деталей с резьбовыми отверстиями на станке с ЧПУ, спиральные метчики и формовочные метчики будут лучшим выбором из-за их долговечности.

Чтобы упростить процесс выбора, необходимо хорошо знать краны и сценарии их использования. Итак, давайте углубимся в мир разных кранов.

Ручные метчики

Эти метчики представляют собой инструменты, которые можно использовать для ручного нарезания резьбы. Они хорошо работают с материалами, из которых образуются стружки или стружки, которые легко ломаются, и они являются дешевым способом выполнения работы. При нарезании резьбы или нарезании глубоких отверстий вам необходимо нарезать серию этими ручными метчиками.

Идея использования трех метчиков состоит в том, чтобы уменьшить количество материала, удаляемого при нарезании резьбы, поэтому метчик 1, 2, 3 будет иметь одинаковый уровень напряжения, таким образом, вы можете получить отверстия с резьбой под прямым углом. Вы будете использовать ручку, чтобы повернуть его правильно. В начале ручного нарезания резьбы необходимо поставить метчик под прямым углом к ​​поверхности детали (что параллельно оси отверстия).

Кроме того, это версия постукивания, в которой можно легко сломать краны. Во избежание поломки вам необходимо повернуть против часовой стрелки (для правого метчика), чтобы сломать стружку и стружку, которые могут привести к поломке. В зависимости от того, что вам нужно, ручные направляющие ISO 529 можно купить в наборах по три штуки или отдельно.

Ручные метчики.

a) Конический метчик

Имеет 7–10 пятиградусных резцов с каждой стороны. Конусность помогает распределить усилие резания по большой площади и начать нарезку нужной резьбы.

b) Штекерный кран

Вторые краны нравятся людям больше всего. 3–5 резцов с углами на концах в 8 градусов придают конический вид. Конический наконечник позволяет легко размещать метчик под углом 90 градусов к поверхности. Кроме того, он может врезаться в открытые отверстия, когда деталь не должна проходить полностью до дна отверстия.

c) Нижний метчик

Эти метчики используются для нарезания резьбы на дне закрытых отверстий, таким образом можно получить больше зубьев. У них два резца, которые расположены под углом 18 градусов от края.

Фрезерование резьбы

 Это не метчик, а нарезание резьбы так же, как метчики. Станки с ЧПУ используют винтовую интерполяцию для нарезания резьбы в отверстиях и уступах путем фрезерования резьбы. Он режет материал с правильным шагом резьбы благодаря режущим наконечникам. Он делает нитки нужного вам размера, как маленькие, так и большие. Это безопаснее, чем использование метчика для нарезания резьбы, риск сломать и испортить работу низкий, а качество резьбы высокое.

Наконечники для резьбофрезы могут быть изготовлены с любым шагом по желанию заказчика. Существует два типа профилей резьбы: метрическая и Витворта. Поскольку сменные пластины изготовлены из твердого сплава, их легко резать на высокой скорости.

Кроме того, резьбофрезы в десять раз или даже более долговечны, чем метчики, и очень легко изменить диаметр резьбы с помощью программ резьбофрезерования с ЧПУ, что трудно сделать с помощью метчика и матрицы. Поскольку резьбофрезерование имеет так много преимуществ, его часто используют в развитых странах для одновременного изготовления большого количества резьбы.

Демонстрация резьбофрезерования.

Машинные метчики с ЧПУ Power-CNC

Метчики со спиральной головкой (метчики со спиральным или закругленным концом) и метчики со спиральной канавкой или метчики

Машинный метчик можно нарезать вручную и на станках с ЧПУ одновременно. Этот метчик также можно использовать в качестве ручного метчика. Благодаря спиральной системе удаления стружки стружка не застревает на дне метчика и не выталкивается при резке. Вместо этого он вытягивается сам по себе, что снижает вероятность его поломки.

Используется в станках с ЧПУ, которые нарезают резьбу, потому что снижает нагрузку при нарезании. В цикле Жесткое нарезание резьбы (G84) резание выполняется с той же скоростью, что и шпиндель, без остановки. Когда метчик достигает дна отверстия, шпиндель поворачивается в противоположном направлении. Это вытаскивает метчик из отверстия и разбивает длинную стружку. Для цветных металлов лучше подходят короткие спирали, а для других материалов — длинные спирали.

Метчики со спиральной головкой и спиральной канавкой.

Трубные метчики с конической прерывистой резьбой

Трубные метчики с прерывистой резьбой предназначены для нарезания резьбы из мягких или твердых волокнистых металлов, которые склонны забивать резьбу стружкой. Прерванная резьба облегчает смазку и снижает трение.

Трубные метчики

С помощью трубных метчиков можно нарезать резьбу на трубах. Если вы хотите, чтобы трубная резьба была конической, вы должны использовать конический трубный метчик, а если вы хотите, чтобы она была прямой, вы должны использовать прямую трубную направляющую.

Трубные краны.

Перфораторы

Emuge Franken и Audi работали вместе над созданием этой запатентованной технологии. Благодаря этой технологии потоки обрабатываются на 75% быстрее.

Метчики перфорационные.

Метчики для холодной штамповки или накатные метчики (метчики для накатывания резьбы)

Метчики для формовки – это метчики для формовки с высокой цикличностью. Как и другие метчики, направляющие для открытой формовки бывают метрических и британских размеров. Особенность этих направляющих в том, что они не снимают стружки и стружки при укладке. Потому что вы его не вырезаете, а только формируете. Размер сверла больше, чем у других метчиков. Это связано с тем, что по мере формирования зуба сжатый материал приводит к уменьшению отверстия.

Метчики холодной штамповки не имеют режущих кромок или традиционных канавок. Вместо этого резьба на метчике выталкивает металл из отверстия, чтобы там образовалась резьба. Поскольку металлические зерна не сломаны, а перемещаемый металл закален, резьба, изготовленная таким образом, прочнее, чем резьба, нарезанная обычным способом. Нить полируется, а поверхность имеет отличную отделку. Несмотря на то, что проблемы со стружкой решены, холодное нарезание резьбы перемещает металл вокруг отверстия, поэтому перед нарезанием резьбы необходимо выполнить зенкерование или снятие фаски.

Нарезание холодной штамповки не рекомендуется, если толщина стенки отверстия составляет менее двух третей номинального диаметра резьбы. Глухие отверстия должны быть просверлены как можно глубже, если это возможно, чтобы можно было использовать метчик холодной штамповки с четырехзаходным ходом. Это потребует меньшего крутящего момента, оставит меньше заусенцев вокруг отверстия и продлит срок службы инструмента. Для этого процесса требуется на 0–50 % больше крутящего момента, чем при обычном нарезании резьбы, а метчик холодной штамповки будет набирать обороты по мере того, как он входит в отверстие. Это означает, что можно использовать обычные нарезные станки и нарезные головки. Еще одним преимуществом является то, что инструменты прослужат дольше. Вместо обычного масла для резки вы должны использовать хорошее смазочное масло, чтобы получить наилучшие результаты.

Метчики холодной штамповки.

В этой таблице показаны преимущества и недостатки холодной формы

Постукивание холодной формы
Преимущества	.	Требуются сверла специального размера, которые отличаются от стандартных размеров.
Сломать кран практически невозможно.	Требуется охлаждающая жидкость с высоким содержанием масла для облегчения нарезки резьбы.
Краник долго изнашивается.	Метчики дороже стандартных метчиков.

Удлиненные метчики

Использование этих метчиков очень рискованно, поскольку момент на рукоятке может легко сломать удлиненный метчик. Плечо ручки удлинительного метчика длинное. С таким длинным плечом легко получить слишком глубокие отверстия, недоступные обычному метчику.

Что еще насчет кранов?

Поскольку ответвители используются часто, для них предусмотрены надежные стандарты и соглашения об именах. Кроме того, на сайте представлено множество стандартных размеров. После этого этапа нашего поста давайте углубимся в некоторые факты, таблицы и полезную информацию о кранах;

Допуски малого диаметра резьбовых отверстий зависят от нескольких факторов

Основными практическими факторами, влияющими на допуски малого диаметра внутренней резьбы, являются трудности нарезания резьбы, особенно поломка метчика в малых размерах, наличие стандартных размеров сверла в средних и больших размерах, и глубина (радиальная) зацепления. Глубина зацепления связана с силой отрыва узла угрозы и, как следствие, с длиной зацепления. Это также влияет на вероятность ослабления резьбы с одной стороны, когда сборка смещена от центра.

Половина суммы припуска на диаметр pic и допусков на обеих сопряженных резьбах является величиной возможного эксцентриситета. Для данного шага или высоты резьбы эта сумма увеличивается по мере увеличения диаметра, поэтому допуск на меньший диаметр должен уменьшаться по мере увеличения диаметра. Но если бы допуски стали меньше, часто приходилось бы использовать специальные размеры сверл. Чтобы упростить использование стандартных размеров сверл, допуск на меньший диаметр для унифицированных резьб классов 1B и 2B с диаметром 0,25 дюйма или более всегда одинаков для любого заданного шага.

Влияние длины зацепления на допуски малого диаметра

Могут быть ситуации, когда длина зацепления сопрягаемой резьбы короткая или комбинация материалов, используемых для сопрягаемой резьбы, такова, что максимальный допуск на малый диаметр указан в Стандарте ( исходя из длины зацепления, равной номинальному диаметру) может не обеспечить требуемой прочности крепления. Опыт показал, что допуск на внутренний диаметр можно уменьшить без сильного нарезания резьбы при длине зацепления менее ⅔ D, что является минимальной толщиной стандартных гаек.

В других случаях длина зацепления между сопрягаемыми резьбами может быть большой из-за их конструкции или из-за того, что они сделаны из разных материалов. По мере увеличения числа зацепляемых витков глубина зацепления может быть меньше, а прочность на отрыв все еще может быть выше, чем прочность на разрыв наружной резьбы. В этом случае максимальный допуск Стандарта должен быть повышен, чтобы снизить вероятность возникновения проблем с врезкой.

Таблицы бонусов Mechutopia для резьбы, шага и размеров метчиковых сверл;

Этот список включает короткие названия потоков и стандартов.

ACME 60° STUB 60° Stub thread form

ACME STUB Stub Acme thread form

ACME-C Acme Thread-Centralizing

ACME-G Acme Thread-General Purpose

AMO Резьба объектива микроскопа по американскому стандарту

ANPT Коническая трубная резьба авиационной формы National Form

(метчик для заземления с маркировкой NPT)

AWWA Американская Ассоциация Water Works

BA Стандартная тема Британской ассоциации

Латунные нити

BSF British Standard Standard Fine Thread Series BSPP Британская стандартная труба (параллель) Трена Стандартная коническая трубная резьба

BSW Британский стандарт Серия крупной резьбы Whitworth

MM ISO Форма метрической резьбы

N Американская национальная серия с резьбой 8, 12 и 16 (8N, 12N, 16N)

N BUTT Американская контрфорсная резьба

NC Американская национальная крупная резьба NEF Extra Fine

4 Серия резьбы

NF Серия мелкой резьбы American National

NGO Резьба National Gas Outlet

NGT Коническая резьба National Gas

Резьба NH 9 Муфты и пожарные шланги American National0005

NPS Только для маркировки отводов

NPSC Американский национальный стандарт с прямой трубной резьбой в трубных муфтах (отвод с маркировкой NPS)

NPSF Dryseal Американский национальный стандарт для топлива Внутренняя прямая трубная резьба

4 Прямая трубная резьба для шланговых муфт

NPSI Dryseal Американский национальный стандарт Промежуточная внутренняя прямая трубная резьба

NPSL Американский национальный стандарт, прямая трубная резьба для механических соединений со свободной посадкой и контргайками

NPSM Американский национальный стандарт, прямая трубная резьба для свободно устанавливаемых механических соединений для приспособлений (метчик с маркировкой NPS)

NPT Американский национальный стандарт, коническая трубная резьба

NPTF Dryseal Коническая трубная резьба по американскому национальному стандарту

NPTR Коническая трубная резьба по американскому национальному стандарту для соединений поручней (отвод с маркировкой NPT)

NS American National Thread-Special

ME Model Engineers Threads

PDF Dryseal SAE Short Taper Pipe Thread

SGT Special Gas Taper Thread

SPL-PTF Dryseal Special Taper Pipe Thread

STI Специальная резьба для винтовых резьбовых вставок со спиральной катушкой

Stub Acme Stub Acme Thread

UN Серия унифицированной и американской резьбы

UNC Unified и American Coarse Series

UNEF Unified и American Extra-Fine Series

UNF Unified и American Fine Series Series

UNJ Объединенные нить серии с 0,15011P до 0. 18042P UNJ . Контролируемый радиус впадины только на внешней резьбе.

UNJC Унифицированная серия крупной резьбы с регулируемым радиусом впадины от 0,15011P до 0,18042P только для наружной резьбы.

UNJF Унифицированная серия мелкой резьбы с контролируемым радиусом впадины от 0,15011P до 0,18042P только для наружной резьбы.

UNM Серия унифицированных миниатюрных резьб

UNR Серия унифицированных резьб с постоянным шагом с регулируемым радиусом впадины от 0,108P до 0,144P; доб. только нить.

UNRC Унифицированная серия крупной резьбы с контролируемым радиусом впадины от 0,108P до 0,144P; доб. только нить.

UNRF Унифицированная серия мелкой резьбы с контролируемым радиусом впадины от 0,108P до 0,144P; Только внешняя резьба.

UNS Унифицированная и американская резьба некоторых специальных диаметров и шагов

V V-образная резьба 60 с усеченным гребнем и основанием. Теоретическая V-образная форма обычно сглаживается в соответствии с требованиями пользователя.

WHIT Британский стандарт, специальная резьба Whitworth.

Резюме

Наконец, как вы можете видеть, метчики очень важны и оказывают огромное влияние на индустрию обработки с ЧПУ. Корни Tapping уходят из имперских времен, таких как эпоха, когда жил Галилей. Так что этот предмет всегда заслуживает уважения.

Вам не нужно запоминать какие-либо мысли о метчиках, все таблицы и справочники есть в верхнем углу самых загруженных мастерских. Кроме того, во всех мастерских по ЧПУ есть некоторые рекомендации по работе с метчиками. Тогда можно отдать предпочтение конкретным производителям и конкретным технологиям в зависимости от их потребностей.

Как вы можете догадаться, обработка с ЧПУ является высококонкурентной областью, и правильная технология и процедура нарезания резьбы могут принести большую прибыль цехам с ЧПУ, а правильная процедура облегчит работу механика.

10 различных типов метчиков [Полное руководство] PDF

В этой статье вы узнаете , что такое метчик , используемый в мастерской? Как использовать? Объяснил его детали , типы , конструкцию , схему и как работают различные типы резьбовых метчиков .

А также вы можете скачать PDF-файл в конце этой статьи.

Что такое метчик?

Метчики для резьбы представляют собой специально разработанные инструменты, используемые для нарезания внутренней резьбы в различных частях машин. Они используются руками с ручкой крана или с помощью гаечного ключа, а также используются с помощью сверлильных станков.

Несколько мелких деталей соединяются в машину. В основном для этой цели используются гайки, болты и различные виды винтов. Метчики изготавливаются из высокоуглеродистой стали, быстрорежущей стали, легированной стали и т. д. Они закалены и отпущены. Их форма почти как безголовый болт с полной резьбой. Верхняя часть квадратная, а на всей части сделаны четыре канавки, в которых есть резьба.

Читайте также: Типы перфораторов: как пользоваться? Пояснение к рисунку

Parts of A Tap

Following are the main parts of tap, which are described in detail below:

1. Body
2. Shank
3. Tang
4. Land
5. Flutes
6. Heel
7. Cutting Face

Body : Основная часть метчика, на которой нарезается резьба.

Хвостовик: Гладкая часть над корпусом, на которой нарезана резьба, называется хвостовиком. Он круглый и на нем указан шаг резьбы, которую нужно нарезать хвостовиком.

Хвостовик: Часть над хвостовиком называется хвостовиком. Он имеет квадратную форму и вращается, удерживая его в ручке крана.

Земля: Пространство между канавками, т. е. там, где нарезается резьба.

Канавки: По всему корпусу метчика канавки, прорезанные в пространстве между двумя фасками, называются канавками. Они сделаны в длину сверху вниз. Частицы металла, срезанного при нарезании резьбы, выходят из этих канавок и также используются для подачи внутрь смазки.

Пятка: Наклонная часть позади нитей, нарезанных на земле, называется пяткой.

Режущая поверхность: Поверхность режущего инструмента, по которой перемещается материал, называется режущей поверхностью.

Типы метчиков:

Ниже приведены различные типов метчиков , используемых для нарезания внутренней резьбы.

1. Ручной метчик
2. Газовый метчик
3. Мастер-метчик
4. Машинный метчик
5. Машинный метчик
6. Метчик-удлинитель
7. Метчик с изогнутым хвостовиком
8. Метчик со стопорным болтом
9. Метчик со спиральной канавкой
10. Метчик без канавки

Ручной метчик #1

Эти метчики используются в виде набора. В этот набор входят три метчика:

1. Конический метчик

В котором от 8 до 10 витков резьбы натерты и скошены на нижней стороне. Они легко устанавливаются в просверленные отверстия и выполняют работу по нарезанию резьбы. Нижний конец этого метчика равен размеру сверла метчика.

2. Промежуточный метчик

Он также известен как второй метчик. В этом метчике с нижней стороны сделан конус до 3-5 витков. Он используется для придания надлежащей глубины и формы резьбе, нарезанной коническим метчиком. Если необходимо нарезать резьбу через просверленные отверстия, то используются только эти два метчика.

3. Нижний метчик или чистовой метчик

Это третий метчик в наборе. Он используется после использования вышеупомянутых метчиков, в местах, где отверстие не пересекает работу. Кроме того, он также используется для очистки и доводки резьбы, нарезанной по всему сверлу. На его конце нарезается конус на одну или на полторы нитки.

Газовый кран №2

Применяется для нарезки газовой резьбы, для установки в местах прохождения жидкости или газа по трубам. В этом типе метчика 1 ½ резьбы в нижней части скошены, а длина корпуса имеет некоторый конус. Это конусность ¾ на фут. Поэтому газ не уходит.

Мастер-метчик #3

Этот метчик почти аналогичен ручному метчику, но имеет от 6 до 10 канавок, поэтому у него больше режущих поверхностей. С этим метчиком резьба получается точной и чистой. В резьбовых калибрах-кольцах и подобных инструментах для контроля резьба нарезается только этим метчиком.

#4 Машинный метчик

Эти типы метчиков используются для нарезания резьбы на станке для сверления метчиков. Их используют, удерживая в специальном держателе. В сверлильном станке необходимо иметь обратную скорость, чтобы метчик можно было легко извлечь из работы.

Метчик №5 с машинным винтом

Метчики, которыми нарезается резьба в отверстиях диаметром менее ¼, называются метчиком с машинным винтом. На нижней стороне скошены две или четыре резьбы.

#6 Удлинитель

Изображение: mscdirect

Эти типы резьбовых метчиков похожи на обычные ручные метчики, но их хвостовик значительно длиннее. Он используется для нарезания резьбы в глубоких местах, таких как ступица шкива или маслосборные колпачки и т. д.

Метчик с изогнутым хвостовиком №7

Руки. Хвостовик этого метчика длинный и загнут вверху.

#8 Метчик с фиксатором

Изображение: si.edu

Это также метчик особого качества, выполняющий три функции. Нижняя плоская часть этого метчика, равная диаметру отверстия заготовки, помогает удерживать метчик прямо.

В середине этого метчика встроена развертка, которая помогает сделать работу чистой и точного размера. Метчик встроен над разверткой, которая используется для нарезания точной резьбы.

Метчик со спиральной канавкой №9

Изображение: IndiaMart

Этот тип метчика используется там, где необходимо вырезать пазы или канавки, например шпоночный паз. Его особенность в том, что в этом метчике вместо прямых канавок нарезаны спиральные. Поскольку они представляют собой спиральные канавки, эти метчики не застревают в краях паза. На его краю скошены две-три нити.

#10 Бесканавочный метчик

Этот тип метчиков используется для нарезания резьбы, например, при накатывании резьбы, в мягких металлах, таких как латунь, медь, алюминий и т. д. Он не нарезает никаких материалов. Отличительной чертой этого метчика является то, что в нем нет канавок, а резьба нарезана по всему корпусу.

Читайте также: Какие типы штампов используются в производстве? Его компоненты и использование

Размер метчика

Соответствующий размер отверстие под метчик: Перед забиванием метчика для нарезания внутренней резьбы сверлом просверливается отверстие соответствующего размера. Размер сверла должен быть равен диаметру стержня метчика.

Если размер сверла больше, резьба не будет иметь нужной глубины. Если размер сверла меньше, нарезание резьбы будет затруднено, и возникнет опасность поломки метчика. Поэтому очень важно, чтобы сверло было подходящего размера. Размер сверла называется сверлом размера метчика. Для его определения используется следующая формула:

Размер сверла = Размер метчика X 7/8 – 1/32.

Пример 1: Определите подходящий размер сверла для 1-дюймового B.S.W. кран.

Решение:                1 X 7/8 – 1/32

                                                = 7/8–1/32 = 27”/32 или 0,843” – прибл. размер сверла.

Формула для метрического метчика: Размер сверла = размер метчика – 1,23 X Шаг.

Пример 2: Определите подходящий размер сверла для метчика 20 мм при шаге 1,5.

Решение: Размер тренировки = 20 – 1,23 x 1,5

= 20 – 1,845

= 18,155 – 18,23 – тренировка ближайшего размера.

The Chart to Determine Thread Tap Size:

Tap size	Major Dia (mm)	mm per thread	Drill size (mm)
M1. 6 x 0.35	1,6mm	.35	1,25mm
M2 x 0.4	2mm	.4	1, 6mm
M2.5 x 0.45	2,5mm	.45	2,05mm
M3 x 0.5	3mm	.5	2,5mm
M3.5 x 0,6	3,5 мм	.6	2,9 мм
M4 x 0.7	4mm	.7	3,3mm
M5 x 0.8	5mm	. 8	4,2mm
M6 x 1	6mm	1	5mm
M8 x 1.25	8mm	1.25	6,8mm
M8 x 1	8mm	1	7mm
M10 x 1.5	10mm	1,5	8,5mm
M10 x 1.25	10mm	1.25	8,8mm
M12 x 1.75	12mm	1.75	10,2mm
M12 x 1. 25	12mm	1.25	10,8mm
M14 x 2	14mm	2	12mm
M14 x 1.5	14mm	1.5	12,5mm
M16 x 2	16mm	2	14mm
M16 x 1.5	16mm	1.5	14,5mm
M18 x 2.5	18mm	2.5	15,5mm
M18 x 1.5	18mm	1. 5	16,5mm
M20 x 2.5	20mm	2.5	17,5mm
M20 x 1.5	20mm	1.5	18,5mm
M22 x 2.5	22mm	2.5	19,5mm
M22 x 1.5	22mm	1.5	20,5mm
M24 x 3	24mm	3	21mm
M24 x 2	24mm	2	22mm
M27 x 3	27mm	3	24mm
M27 x 2	27mm	2	25 мм

Ручка метчика

Для нарезания резьбы в работе вручную с помощью метчика перемещается отверстие с рукояткой метчика. Эти ручки крана бывают трех типов:

1. цельная ручка крана
2. регулируемая ручка крана
3. Т-образная ручка

сплошная и регулируемая ручка крана

удобство. В средней прямоугольной части поперек метчика прорезаны две отдельные прямоугольные канавки. В них можно перемещать метчики двух размеров. Регулируемый метчик в средней части, набор из двух штук, которые удерживаются регулировочным винтом, и метчики разных размеров можно перемещать, как показано на рисунке.

Т-образная рукоятка метчика

На самом деле это своего рода патрон с тремя кулачками. В этом патроне удерживаются различные типы маленьких метчиков. На верхней стороне его хвостовика просверливается отверстие и надевается стержень, с помощью которого можно легко перемещать привязанный к стержню метчик.

Метод нарезания резьбы метчиками

1. Просверлите отверстие под метчик соответствующего размера.
2. Снимите фаску или напилите сверло на метчике.
3. Крепко держите заготовку в тисках и т. д.
4. Прежде всего, используйте конический метчик для нарезания резьбы.
5. После перемещения двух или трех витков убедитесь в том, что через пробный угольник метчик движется прямо.
6. Обстукивание следует производить, перемещая метчик вперед и назад.
7. При нарезании резьбы следует использовать соответствующую смазку.
8. После перемещения конического метчика следует переместить промежуточный и чистовой метчик.
9. При нарезании резьбы глухое отверстие между метчиком необходимо вынуть для очистки от частиц металла.

Меры предосторожности

1. Перед нарезанием резьбы необходимо просверлить отверстие соответствующего размера.
2. Перед использованием крана его следует тщательно очистить.
3. Используйте рукоятку крана в соответствии с краном.
4. Сохраняйте одинаковое давление руки на оба конца рукоятки крана.
5. Кран нужно двигать вперед и назад и не допускать толчков.
