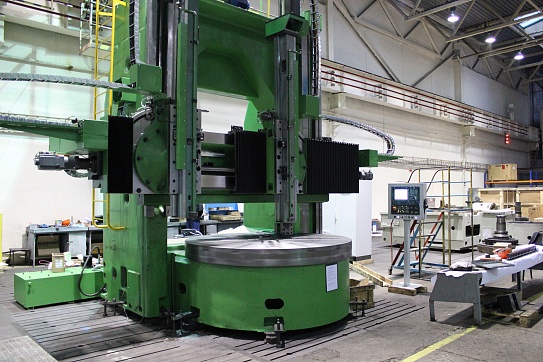

Подробный обзор на токарно-карусельный станок 1525: технические характеристики, паспорт
Основное предназначение двухстоечного токарно-карусельного станка 1525 – это токарная обработка всевозможных деталей из черного и цветных металлов. Применяется для мелкосерийного или единичного производства деталей.
Содержание:
- 1 История создания
- 2 Интерфейс пульта управления
- 3 Коробка скоростей
- 4 Коробка подач
- 5 Детальное описание корпуса
- 6 Технические характеристики
- 6.1 Кинематическая схема
- 6.2 Габариты рабочего пространства
- 6.3 Присоединительные и посадочные места
- 7 Расположение составных частей
- 8 Расположение органов управления
- 9 Плюсы и минусы
- 10 Сферы применения
- 11 Руководство по эксплуатации, паспорт
- 12 Гарантии и ремонт своими руками
История создания
Краснодарский станкостроительный завод специализировался на производстве токарно-карусельных станков.
Первой моделью такого оборудования стал токарно-карусельный станок 1525, производство которых было освоено в 1935 году, а через 2 года выпуск токарно-карусельных станков стал для предприятия приоритетным.
С учётом различных модификаций токарно-карусельный станок 1525 выпускался серийно на протяжении 30 лет, начиная с 1961 года.
Интерфейс пульта управления
Контроль параметров резания производится при помощи расположенного пульта управления на консоли, а также маховичками, предназначенными для ручного изменения месторасположения ползуна и вертикального суппорта.
На выносном пульте размещены (в последовательности снизу вверх и слева направо):
- Сигнальная лампа, указывающая на наличие/отсутствие смазки в механической цепи привода главного движения; кнопка общего стопа машины; переключатель перемещения планшайбы в режиме «Толчок»; переключатель прямого и реверсного вращения планшайбы.
- Кнопка пуска главного привода; кнопка остановки главного привода; кнопка пуска перемещения планшайбы; кнопка остановки перемещения планшайбы.
- Тумблер переключения осветительных ламп; переключатель числа оборотов; ступенчатый переключатель скорости резания (дополнительные символы нанесены на соответствующие шильдики).
- Тумблер включения/выключения тормоза правого суппорта; переключатель перемещения суппорта в рабочем и наладочном режимах.
- Переключатели направления подач и перемещений правого суппорта.
- Световой индикатор готовности правого суппорта к работе.
- Переключатели направления подач и перемещений левого суппорта.
- Индикаторы работы осветительных ламп и готовности левого суппорта к работе.
- Переключатель скоростей левого суппорта.
- Общий переключатель осветительных ламп.
На левой боковой поверхности пульта имеются кнопки, управляющие движением поперечины станка. Индикатор-указатель текущей нагрузки на привод установлен непосредственно над корпусом пульта.
Поворот пульта в нужное оператору положение производится при помощи двух ручек, закреплённых в корпусе.
Коробка скоростей
Коробка подач
Детальное описание корпуса
В состав узлов токарно-карусельного станка 1525 входят:
- Стойки.
- Стол с устройством четырехкулачкового зажима.
- Планшайба, где имеются радиально расположенные Т-образные пазы.
- Защитный кожух.
- Механизмы, управляющие движением подвижных частей, в которых применены типовые электромагнитные муфты.
- Коробка скоростей.
- Коробка подач.
- Подвижная поперечина с механизмом её перемещения.
- Левый и правый суппорты.
- Механизм управления суппортами в ручном режиме.
- Система смазки.
- Электрический шкаф управления.
Унификация конструкции и мест крепления некоторых узлов облегчает монтажно-демонтажные операции, необходимые при производстве ремонтных работ. Максимальное усилие резания в расчёте на один суппорт не может быть выше 15 кН.
Технические характеристики
Кинематическая схема
Габариты рабочего пространства
Присоединительные и посадочные места
Расположение составных частей
Расположение органов управления
Плюсы и минусы
Токарно-карусельный станок 1525 характеризуется рядом передовых для своего времени конструктивных решений:
- Главная коробка передач снабжена механическим переключением, включающим использование червячных редукторов;
- Система установки и крепления инструмента оснащена индикатором давления, что позволяет своевременно устранять мелкие текущие неисправности;
- Работа механизма фиксации поперечины контролируется датчиками и управляется с выносного пульта;
- Предусмотрена регулировка натяжений ремней клиноременной передачи, передающей крутящий момент от электродвигателя;
- При недопустимых зазорах в подшипниках или отсутствии смазки в трущихся элементах предусмотрена автоматическая остановка станка;
- Для блокировки действия механизма подачи используется предохранитель.
Вместе с тем конструкция токарно-карусельного станка 1525 исключает его модернизацию в направлении внедрения системы электрогидравлического контроля и управления, что повысило бы долговечность подвижных деталей, снизило уровень шума при работе, способствовало бы повышенной точности зажима поперечины.
Сферы применения
Токарно-карусельный станок 1525 двухстоечного исполнения используется для механической обработки заготовок из чёрных или цветных металлов и сплавов. Токарно-карусельный станок 1525 пригоден для применения в условиях ремонтных мастерских и баз.
На токарно-карусельном станке 1525 возможна механическая обработка крупных и тяжелых заготовок сложной конфигурации, которые отличаются большими радиальными и относительно небольшими осевыми размерами.
Типовые операции:
- Торцевое и радиальное фрезерование изделий типа дисков, колёс и втулок, имеющих поверхности типа тел вращения.
- Шлифование габаритных деталей.
- Получение отверстий.
- Растачивание.
При наличии дополнительных приспособлений, некоторые из которых поставляются вместе с оборудованием, на токарно-карусельном станке 1525 допускается также нарезание разнообразных резьб, а также обработка поверхностей сложных форм.
Для успешной эксплуатации оборудования производителем предусмотрено:
- Установка двигателя главного привода повышенной мощности;
- Высокая жёсткость стоек;
- Удобство регулирования кинематических параметров как в радиальном, так и в осевом направлениях;
- Надлежащая прочность всех рабочих деталей схемы.
Повышенная производительность выполнения операций обуславливается удобством зажима и настройки заготовки на горизонтально расположенном столе.
Руководство по эксплуатации, паспорт
Скачать бесплатно Станки токарно-карусельные двухстоечные 1525, 1Л532. Техническое описание, инструкция по эксплуатации, паспорт.
Руководство по эксплуатации, эоборудование часть2+Чертежи
Формат файлов PDF
Гарантии и ремонт своими руками
В паспорте на токарно-карусельный станок 1525 приводятся чертежи и технические требования к быстроизнашиваемым деталям, а также графики работы элементов кинематической цепи, необходимые для настройки оборудования.
Техническое обслуживание и мелкий ремонт заключаются в регулировке подшипников шпиндельного узла. Управление радиальными зазорами заключается в расточке посадочных мест и на прессовке внутренних колец с увеличенными диаметрами.
Для этого снимают планшайбу, заменяют износившиеся полукольца и подтягивают крепления при помощи установочных гаек. При малом износе достаточно произвести размерную шлифовку полуколец.
Периодически производят также осмотр узла разгрузки направляющих. Используют шлифовку и шабрение, после чего при необходимости меняют компенсаторные кольца.
Своими руками допускается производить также натяжение ремней клиноременной передачи, для чего при обесточенном станке периодически контролируют соосность шкивов и предельно допустимое провисание ремня. К числу мелких ремонтных работ относят также замену щёток и дисков электромагнитных муфт.
Прочие операции необходимо выполнять только в специализированных цехах, поскольку они требуют высокой квалификации исполнителей и наличия соответствующей измерительной оснастки. Обычный срок гарантии на капитально отремонтированное металлорежущее оборудование составляет не менее 6 месяцев.
