СС-02-05 стол сварщика (сварочный пост)
Ваше имя
Телефон
Ссылка на товар другого магазина
Сообщение
Антибот
Введите символы (цифры и латинские буквы), которые видите на картинке.
Ваше имя
Телефон
— или —
1595х880х1400 мм Чугунная решеткаМах равномерно распределенная нагрузка на рабочую поверхность : 1000 кг С ПВУ и ФВУ С вентиляторомАктивная фильтрующая поверхность : 10 м2Радиус действия ПВУ: 2 м С системой самоочистки С влагомаслоотделителем С искрогасителемМасса: 284 кг ПВУ с подсветкой
198 960 Р + 3 360 Р Упаковка
Цена указана с учетом НДС.
МОДЕЛЬ: СС-02-05
Кол-во:
+ −
+−Купить в 1 кликОтложитьСравнить
Поделиться
- Тех. характеристики
- Описание
- Назначение
- Сопутствующие товары
- Тех. документация
| Габариты рабочего стола (мм) (без учета светильника и ПВУ) | 1595х880х1400 |
| Размер чугунных плит (мм) | 1000х600 |
| Высота рабочей поверхности над уровнем пола (мм) | |
| Высота защитного экрана с учетом светильника (мм) | 740 |
| Мах равномерно распределенная нагрузка на рабочую поверхность (кг) | 1000 |
| Напряжение осветительной сети цепей управления (В) | 220 |
| Напряжение осветительной сети подъемно-поворотного устройства (В) | 12 |
|
Ток питающей сети:
Род Частота (Гц) Напряжение перем.  (В)
|
3-х фаз. 50 380 |
| Мощность электродвигателя вентилятора (кВт) | 1,1 |
| Производительность вентилятора (м 3/час) | 1850-2650 |
| Активная фильтрующая поверхность (м 2) | 10 |
| Давление сжатого воздуха (атм), не менее | 5 |
| Радиус действия подъемно-вытяжного устройства (м) | 2,0 |
| Уровень шума (Дб), не более | 70 |
| Эффект очистки соответствует требованиям |
ГН 2.2.5.1313-03,
ГН 2.2.5.2308-07 |
| Влагомаслоотделитель встроенный (шт) | 1 |
| Электроконтактный дифференциальный датчик (шт) | 1 |
| Размер присоединительного фланца (мм) | 180х180 |
| Масса, с ПВУ (кг) | 284 |

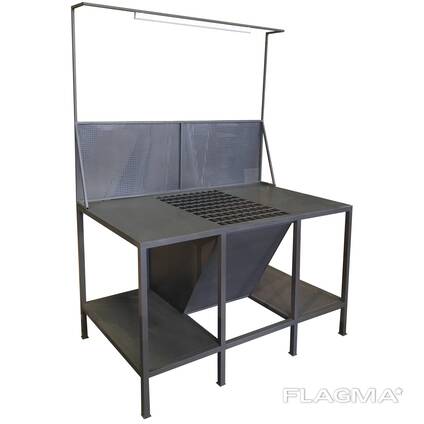

Стол сварщика (сварочный пост) СС-02-05 состоит из каркаса сварной конструкции, выполненного из стального уголка, с обшивками из листовой стали, поворотно-вытяжного устройства, системы воздуховодов, фильтрующей кассеты с системой самоочистки, встроенного вентилятора.
Рабочая поверхность стола сварщика СС-02-05 выполнена в виде двух съемных чугунных решеток. Решетки представляют собой чугунные литые плиты с пазами, изготовленные из серого чугуна и прошедшие точную механическую обработку фрезерованием. Применение решеток из серого чугуна обосновано стойкостью материала к воздействию высокой температуры при проведении сварочных работ, а так же исключает прилипание к ним брызг металла, что увеличивает срок службы решеток и стола в целом, позволяет избежать дополнительных эксплуатационных расходов. Особая конструкция решеток с опорными ребрами жесткости толщиной 20 мм способна выдержать большие равномерно распределенные нагрузки, является ударопрочной и долговечной рабочей поверхностью. Крепление чугунных решеток к каркасу осуществляется с помощью винтов.
Через вырезы в чугунных решетках происходит нижний отбор газовой смеси и пыли, образующихся при сварке. Под решеткой расположен воздухозаборник и ящик для сбора окалины и других мелких отходов процесса сварки.
Воздуховод, соединенный с воздухозаборником стола, оборудован встроенной заслонкой, перекрывающей вентиляционный канал, либо регулирующий интенсивность отбора воздуха с поверхности стола. Управление заслонкой осуществляется поворотом рукоятки, расположенной на правой боковой стенке.
Удаление вредных веществ может также осуществляться с помощью поворотно-вытяжного устройства (ПВУ), установленного на столешнице. ПВУ поворачивается на 360 градусов вокруг своей оси, легко перемещается и фиксируется в нужном положении. Воздухоприемная воронка данного устройства вращается в нужную сторону на 110 градусов от оси в любой плоскости, снабжена подсветкой.
Воздушно-газовая смесь, удаляемая с поверхности стола через ПВУ или решетки, проходит через воздуховоды, подсоединенные к кожуху фильтра, через фильтрующую кассету, вентилятор и уже в очищенном состоянии выбрасывается через жалюзийную решетку, расположенную на задней стенке стола. Перемещаемый воздушный поток должен иметь температуру, не превышающую +70 градусов, содержать взрывоопасных смесей.
Очистка фильтрующей кассеты происходит при продувке ее внутренней полости сжатым воздухом, для чего в системе установлен ресивер и клапаны. Управление системой очистки может осуществляться как в автоматическом, так и в ручном режимах, в зависимости от времени и интенсивности сварочных работ, выполняемых на столе. Пыль после встряхивания фильтрующей кассеты ссыпается в пылесборник.
Для нормального функционирования, система очистки фильтра требует подключения к внешней пневматической системе с рабочим давлением не менее 5 атм. Стол сварщика СС-02-05 комплектуется электроконтактным дифференциальным датчиком для проверки потери давления на фильтрующей кассете.
Стол сварщика (сварочный пост) СС-02-05 оборудован съемным защитным экраном, с установленным на нем светильником дневного света. Боковые шторки защитного экрана имеют возможность складываться к центральной стенке или раскладываться, образуя с ней одну плоскость, и фиксироваться в этих положениях.
С лицевой стороны стола сварщика СС-02-05 расположен встроенный ящик для мелкого инструмента и приспособлений, выдвижной колчан для электродов.
Стол сварщика СС-02-05 оборудован болтами заземления для исключения поражения персонала электрическим током.
Присоединительные размеры фланца СКАЧАТЬ
Внимание! Установка ПВУ в необходимое положение производится только при ослабленных зажимных элементах.
По желанию Заказчика стол сварщика (сварочный пост) СС-02-05 может быть оснащен фотодатчиком автоматического включения и выключения вентилятора от сварочной дуги, а также стол сварщика может комплектоваться демонстрационными экранами, необходимым сварочным и вспомогательным оборудованием для полной комплектации рабочего места сварщика.
Стол сварщика (сварочный пост) СС-02-05 применяется в качестве стационарного сварочного поста. Стол сварщика СС-02-05 предназначен для проведения сварочных работ с применением ручной дуговой электросварки и сварки в среде защитных газов с одновременным удалением из зоны рабочего места сварочного аэрозоля.
Для удаления вредных веществ с поверхности стол сварщика СС-02-05 оборудован вытяжной вентиляционной системой со встроенным вентилятором, поворотно-вытяжным устройством (ПВУ), которое позволяет выполнять безопасные работы не только на поверхности стола сварщика, но и в радиусе 2 м вокруг него.
Вентиляционная система данной модели стола сварщика оборудована встроенным фильтром, который очищает загрязненный воздух от сварочного аэрозоля и сухой мелкодисперсной неслипающейся пыли, что позволяет использовать стол в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции. При необходимости стол сварщика СС-02-05 через выходной фланец вентилятора, расположенный на задней стенке стола, может быть подсоединен к общезаводской (общецеховой) системе вентиляции.
Руководство по эксплуатации СС-02-05 (Стол_сварщика_СС-02-05.doc, 154 Kb) [Скачать]
Для заказа серийной продукции или разработки модели по индивидуальным характеристикам
Вы можете отправить нам заявку.
Действует гибкая система скидок!
