устройство аппарата, разновидности моделей и изготовление своими руками

Для работы с деревом может применяться самое различное оборудование, в том числе станки. За счет применения подобного оборудования ускоряет процесс механической обработки деревянных заготовок. Весьма востребован токарный станок по дереву с копиром, который существенно упрощает выполнение поставленных задач: изготовление ножек для мебели, дверных ручек и балясины.

Классификация токарных станков

Токарные станки многие решают выбрать для покупки и установки в собственной мастерской по причине возможного их применения при изготовлении изделий цилиндрической формы. Существует довольно большое количество различных моделей, разделить их можно на несколько групп:

  1. Классическое оборудование, когда заготовка располагается в патроне или планшайбе. В качестве режущего инструмента применяется резец. Заготовка может вращаться с различной скоростью. Однако оборудование не подходит для массового производства.
  2. Копировальные станки могут применяться для работы по шаблону. За счет применения шаблона можно упростить задачу по изготовлению однотипных изделий. Для мелкосерийного производства подходит аппарат с ручным управлением, так как он имеет низкую стоимость и прост в применении.
  3. Фрезеровальные станки сегодня встречаются крайне часто. Это связано с тем, что они получили широкое применение в области производства корпусных и плоских деталей из дерева и металла. Встречается и токарно-фрезерный станок по дереву, который может применяться для выполнения различных операций.
  4. Модели с числовым программным управлением. При массовом производстве или изготовлении дорогих изделий может применяться оборудование, которое имеет блок ЧПУ. Однако применение копира существенно снижает себестоимость изделия.

Копировальное устройство для токарного станка по дереву обладает весьма привлекательными характеристиками, за счет чего их стали устанавливать в частных и других мастерских.

Классическая конструкция

Промышленные станки обладают достаточно сложной конструкцией, особенно варианты исполнения с ЧПУ, которые могут проводить обработку в автоматическом режиме. Требуемое изделие можно получить и при применении копировального оборудования. Классическая конструкция представлена сочетанием следующих основных узлов:

  1. Станина выступает в качестве основания и связующего элемента. Конструкция изготавливается при применении металла, отдельные элементы соединяются при помощи сварки. Станина может иметь различную высоту. Каждый мастер при изготовлении самодельной конструкции выбирает свою высоту.
  2. Передняя и задняя бабка является также неотъемлемой частью станка. Передняя бабка используется для размещения коробки скоростей и привода, а также электрического мотора. Задняя бабка применяется для фиксации заготовки, за счет чего появляется возможность получения больших по длине изделий.
  3. Основное вращение получает заготовка. Передается оно от электрического мотора через привод.
  4. Упор для инструмента также позволяет проводить качественную обработку. Стоит обезопасить место резания, чтобы исключить вероятность получения травмы рук или попадания постороннего элемента.
  5. Ведущий и ведомые центра, применяемые для закрепления заготовки.

Самодельный копир для токарного станка по дереву позволяет также проводить качественную обработку заготовок.

Изготовление своими руками

Промышленные варианты исполнения станков обходятся дорого. Именно поэтому многие рассматривают возможность сборки станка своими руками. Рекомендации по проведению работы следующие:

  1. Для начала следует разработать или скачать чертеж, по которому будет проводиться сборка. Как правило, берется чертеж обычного токарного станка, который изменяется под установку копира.
  2. Работы начинаются с создания станины. Для этого потребуются уголки, а также листы металла. Соединение отдельных элементов проводится при применении сварочного аппарата. Стоит учитывать, что винтовые соединения характеризуются меньшей жесткостью. Станина должна быть прочной и устойчивой к вибрации.
  3. Основным узлом считается электрический двигатель. Для того чтобы повысить функциональность оборудования, проводится установка электрического двигателя с мощностью 200−250 Вт при 1500 оборотах в минуту. Если планируется проведение обработки крупных заготовок, то устанавливается более мощный мотор. Следует предусмотреть наличие защиты мотора от воздействия со стороны окружающей среды.
  4. Для фиксации заготовки на выходной вал крепится планшайба. Она имеет несколько острых элементов, на которые она набивается. За счет острых элементов обеспечивается передача вращения, но фиксация проводится за счет задней бабки с центрами.

Больше всего внимания уделяется производству копира. Именно он отличает токарный станок от копировального.

Создание копира

Копир применяется для производства похожих изделий. За счет его применения существенно повышается показатель производительности. Среди особенностей, связанных с созданием копира, отмечают следующие моменты:

  1. Основой для этого узла становится ненужный ручной фрезер.
  2. Для расположения копира применяется площадка размером 20 на 50 см. Для крепления устройства создаются отверстия и устанавливаются бруски.
  3. Для обеспечения обработки по всей длине заготовки площадка должна перемещаться вдоль всей станины.
  4. Крепление брусков проводится при помощи саморезов. Они обеспечивают надежное крепление устройства.
  5. При выполнении работ следует использовать уровень, так как даже незначительное отклонение от горизонтального положения приведет к существенным погрешностям.
  6. На токарном станке устанавливается брусок в горизонтальном положении. Именно на нем будет крепиться шаблон. Крепление бруса проводится также при применении саморезов.
  7. Конструкция создается так, что при необходимости можно отвести копир и использовать станок как обычное токарное оборудования.

Шаблон изготавливается из фанеры, он прикручивается к передней поверхности бруса. Верхняя поверхность ранее установленного бруса совмещается с осью шаблона.

Недостатки рассматриваемого устройства

У самодельного копировального станка есть довольно большое количество существенных недостатков. Примером можно назвать такую информацию:

  1. Для перемещения поверхности с фрезерным механизмом требуется две руки. Это связано с тем, что подвижный элемент фиксируется плохо, перемещать его приходится обеими руками. При допущении ошибок во время производства конструкции подвижный элемент может перекашиваться и заклинивать.
  2. Для повышения точности обработки проводится установка винтовой передачи.
  3. Копир подходит для изготовления исключительно простых изделий. Примером будет то, что витые узоры на столбиках при применении подобного станка повторить будет невозможно.
  4. Повысить универсальность устройства можно путем замены фрезы циркулярки.

Именно поэтому для налаживания производства сложных деревянных элементов рекомендуется устанавливать промышленные станки.

Станок по дереву Proma DSL-1200

Рассматриваемая модель предназначена для обработки деревянных изделий, которые могут применяться в качестве декоративных элементов. Отличительной чертой конструкции специалисты называют наличие двух резцов:

  1. Первый предназначен для обработки заготовок цилиндрической формы, за один проход можно снимать более 10 мм. За счет первого резца можно получить круглую заготовку, как и на обычном токарном станке.
  2. Второй резец предназначен для работы по копиру. Именно он позволяет изготавливать различные изделия по копиру.

Эта модель станка может применяться для работы с большими заготовками.

Для этого конструкция оснащается люнетом, который крепится на штанги, выступающие в качестве направляющих. Установленная планшайба позволяет обрабатывать многогранные изделия.

Основные характеристики модели:

  1. Установленный электрический двигатель работает от трехфазной сети с напряжением 380 В. Именно поэтому станок не приобретается для установки в частной мастерской.
  2. Максимальная длина заготовки составляет 1200 мм.
  3. Компоновка представлена сочетанием двух колон, между которыми размещается заготовка. Отметим, что станок обладает компактными размерами, за счет чего он не занимает много места в мастерской.

Недостатком этого предложения, как и многих других, можно назвать довольно высокую стоимость.

Копировальная модель CL-1201

Для получения изделий из дерева может применяться станок модели CL-1201 или CL-1500b.

Первый вариант исполнения обладает весьма привлекательными эксплуатационными качествами:

  1. Применяемый шпиндель может изменять направление вращения. За счет этого существенно расширяется область применения модели. Изменение направления вращения шпинделя проводится специальной рукояткой.
  2. Станок позволяет с высокой точностью выбирать скорость вращения шпинделя. За счет этого можно обеспечить наиболее благоприятные условия для точения дерева исходя из масс, габаритов и вида древесины.
  3. Для установки основных параметров есть пульт. Конструкция может устанавливаться на передней или задней бабке в зависимости от предпочтений мастера. Пульт представлен сочетанием нескольких клавиш.
  4. При изготовлении колонны применяется чугун. Кроме этого, станина изготавливается при применении высококачественной стали. За счет совмещения этих материалов снижается степень вибрации конструкции на момент работы.
  5. В базовую поставку входит копир, по которому может проводиться обработка. За счет этого снижаются расходы, а станок становится более функциональным в применении.
  6. Конструкция станка имеет фрезерную приставку, которая может применяться для получения продольных пазов.
  7. Задняя бабка применяется для более точной фиксации заготовки. Ее положение также может изменяться. В поставку включаются центра, которые подбираются в зависимости от особенностей заготовки.
  8. Суппорт характеризуется высокой мобильностью. Глубина врезания инструмента может регулироваться рычагом.

Кроме этого, производитель уделил довольно много внимания степени защиты станка от воздействия окружающей среды. Например, двигатель имеет систему защиты от перегрева или перегрузки, все электронные детали также защищены от воздействия влаги и пыли.

Единственным, но существенным недостатком является высокая стоимость предложения. Самодельная конструкция обойдется в несколько раз дешевле.

Копировальный станок по дереву своими руками

Копировальный станок по дереву – это оборудование, которое применяют при заводской обработке дерева. Этот станок помогает быстро изготовить высокоточные детали. Но производственный станок имеет большие габариты, и установить его в мастерской небольшого размера будет трудно.

Человек, который любит работу с деревом, старается увеличивать свой парк оборудования и совершенствовать полученный опыт со временем приходит к тому, чтобы сделать своими руками копировальный токарный станок. При помощи данного оборудования появляется шанс изготовления точной копии всевозможной мебельной фурнитуры и выполнения работ по реставрации.

Принцип работы и конструкция

Работать на копировальном станке для древесины не так и сложно.

  1. Заготовленный материал нужных габаритов зажимается по горизонтали.
  2. Включаем устройство, заставляющее заготовленный материал вращаться.
  3. При помощи подвижного резца убираются излишки древесины, и болванка превращается в деталь необходимой формы.

По конструкции копировальное устройство для токарного станка по дереву выглядит как набор деталей, которые соединены в нужном порядке.

Для сборки небольшого копировального станка по дереву своими руками, без большого запаса терпения не обойтись. Придется приложить некоторые усилия, но и денежные вложения также необходимы. Но самодельная сборка получается намного дешевле, чем покупать уже собранный станок.

Предложенная для сборки модель малогабаритного станка, который считается лучкового типа, возможно, поделить на такие составляющие:

  • рамная конструкция;
  • ведомый и ведущий центры;
  • электрический двигатель;
  • передняя и задняя бабки;
  • упор для режущей кромки (резца).

Сейчас опишем, как собрать копировально-токарный станок по дереву.

Сборка станка

Рама — является основой данной конструкции, на которую крепятся все детали. И поэтому рама требует особого внимания. Надежность, прочность и устойчивость — вот главные требования к рамной конструкции. Желательно, если она будет изготовлена из стали, но возможно и использование деревянного бруска с большим поперечным сечением.

Электрический двигатель с ведущим центром связаны между собой и крепятся на передней части основания. При помощи электродвигателя происходит вращение болванки.
Заготовленный материал упирается в переднюю бабку, которая стационарно крепится на раме.
Задняя бабка движется по рамной части, и заготовочный материал превращается в нужный элемент.

Упор для резца ставят между задней и передней бабками вот он, и является держателем.
Упор вместе с бабками должен быть смонтирован строго на одной прямой.

Каждая деталь, входящая в состав оборудования, должна быть закреплена с помощью болтовых соединений.

Крепёжный элемент необходимо использовать исключительно новый и обязательно оцинкованный. Каждый болтик должен быть закручен очень сильно, чтобы в дальнейшем избежать разбалтывания. Установка токарно-копировального станка по дереву должна, проводится исключительно по уровню, чтобы в дальнейшем не происходила вибрация.

Фрезерный вариант

Если возможности позволяют, делаем сами самодельный копировальный фрезерный станок по дереву.

Функции у данного станка следующие:

  • плоскостное фрезерование для того, чтобы создать профиль;
  • объёмное фрезерование для оформления рельефных рисунков.

Фреза для копирования по дереву из металла твёрдого сплава способна воспроизвести на поверхности изделия контуры заданного копира.

Элементарный фрезерный станок включает в себя несущую раму-основание, рабочий стол и фрезерную головку, оснащённую электроприводом.

Если иметь в мастерской фрезерный станок по дереву сделанный своими руками возможно создание копий деталей, которые необходимы, чтобы отремонтировать мебель. А ещё, возможно, изготовление сувениров по своим чертежам.

Хочется надеяться, что вы определитесь, нужен данный инструмент или нет. Возможно, вы хотите сделать для себя одну работу, то для этого лучше просто заказать работу. Если же заниматься данной работой по своим чертежам постоянно, то без станка никуда.

Источник: http://stanokgid.ru/derevo/kopirovalnyj-stanok-svoimi-rukami.html

Токарно-фрезерный копировальный станок по дереву КТФ-7

Цена: по запросу

Назначение

Предназначен для профильной обработки (получение многогранников, винтовых поверхностей, канавок) на вращающихся и неподвижных изделиях с механической подачей суппорта по копиру.

Особенности

Токарный станок по дереву основан на принципе фрезерования древесины вращающимся дисковым инструментом или ручным фрезером. Этот принцип широко применяется в зарубежном оборудовании и вытесняет традиционную схему токарной обработки резцом. В отличии от нее, где вращается только заготовка, обработка твердосплавной пилой или фрезой на порядок увеличивает производительность и стойкость инструмента. Схема обработки вращающимся инструментом позволяет без труда получать изделия, которые невозможно изготовить на традиционном токарном станке:

  • изготовление профильных многогранников;
  • изготовление изделий с винтовыми профильными поверхностями;
  • изготовление профильных канавок на поверхности изделия.

Работа на этом станке не требует специальных навыков, так как обработка производится по шаблону с автоматической подачей за два прохода (при прямом движении суппорта происходит черновая обработка заготовки, при обратном движении суппорта – чистовая обработки заготовки).

Полуавтоматическое профильное точение обеспечивает повышение производительности в 1,6 по сравнению со станком КТФ-6М и уменьшение кинематических неровностей на обработанной поверхности не менее чем в 2 раза. На станке предусмотрена возможность установки ручного фреза для нарезки винтовых канавок и каннелюров различного профиля.


Параметр Значение
Максимальная длина обрабатываемой заготовки, мм. 1200
Диаметр обрабатываемой заготовки, мм. 20 – 180
Частота вращения шпинделя (лей), об/мин 800; 1400
Размеры используемого инструмента – дисковой фрезы (D наруж./ d посад.) 250 х 30
Частота вращения инструмента, об/мин 4500
Установленная суммарная мощность, кВт 3,12
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2100 х 900 х 1045
Масса, кг.
Параметр Значение
Максимальная длина обрабатываемой заготовки, мм. 1200
Диаметр обрабатываемой заготовки, мм. 20 – 180
Частота вращения шпинделя (лей), об/мин 800; 1400
Размеры используемого инструмента – дисковой фрезы (D наруж./ d посад.) 250 х 30
Частота вращения инструмента, об/мин 4500
Установленная суммарная мощность, кВт 3,12
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2100 х 900 х 1045
Масса, кг.

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

токарно-фрезерный копировальный станок по дереву ктф-7 возможно приобрести в лизинг. А также мы доставим токарно-фрезерный копировальный станок по дереву ктф-7 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.

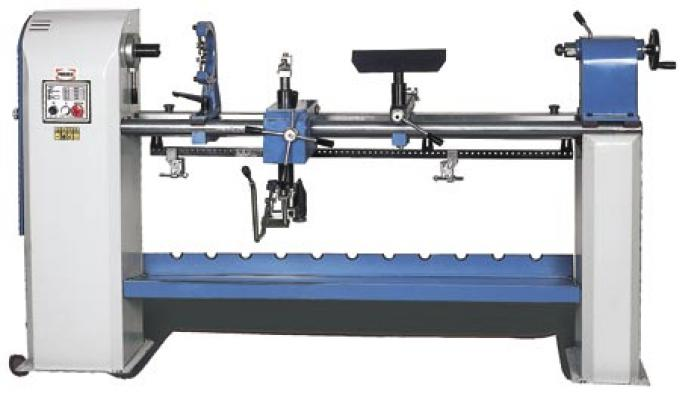

Механический токарный станок по дереву CL-1200 ZMM STOMANA (Болгария)

Станок CL-1200 предназначен для точения изделий из древесины в центрах, в патроне или планшайбе при помощи подручника. Работает с 4-мя скоростями вращения и даже при обработке крупных изделий обеспечивает оптимальную производительность. Модель CL-1200 имеет только ручную подачу. Токарные станки по дереву имеют прочный сварной корпус, с жесткими хромированными круглыми направляющими, задней бабкой с ведущим центром, продольным и поперечным суппортом, защитным экраном, копировальным устройством для возможности работы по шаблону. Шаблон может быть как плоским, так и предварительно подготовленной эталонной деталью. Имеется возможность использования фрезерной приставки, которая позволяет изготавливать детали различной сложности, а для производства длинных изделий в комплект входит подвижный и неподвижный люнет. Предусмотрено обратное вращение шпинделя, реверс. Опционально, имеется возможность оснастить станок частотным регулятором оборотов шпинделя с плавной регулировкой.

Cтандартное оснащение станка:

  1. Люнеты- подвижный, неподвижный .
  2. Патрон ф16мм, с хвостовиком МК2.
  3. Центр вращающийся ф20;40мм.
  4. Центр ведущий назубренный ф20;40мм
  5. Втулка ведущая конусная ф40мм.
  6. Планшайба ф200м.
  7. Резцы, V-образный и прямой.
  8. Фрезерно-делительное приспособление.
  9. Шток для выбивания инструмента, двух видов.
  10. Держатель ручного фрезера. Ф43мм или площадка от 90 до 200мм.

Опции:

  1. Подвижный  люнет со стружкособирателем



Принадлежности Передвижной люнет

Производитель: ZMM STOMANA

Родина бренда: Болгария

Технические характеристики токарного станка CL 1200

Макс. длина обрабатываемой детали

мм

1200

Высота центров

мм

1100

Высота центров над направляющими

мм

215

Макс. диаметр обрабатываемой детали:

– над направляющими

мм

Ø 450

– над суппортом

мм

Ø 215

– при копировании

мм

Ø 215

Копировальное устройство:

– макс. глубина копирования

мм

60

– макс. длина копирования

мм

1200

Эталонная деталь:

– макс. длина

мм

1200

– макс. диаметр

мм

Ø 150

Передний край шпинделя:

– внешняя резьба (под четырёх кулачковый патрон ф125мм. при спецзаказе)

мм

М33х3,5

– отверстие

мм

14,9/МК2

Задняя бабка:

– ход пиноли

мм

140

– конус пиноли

мм

МК2

Обороты шпинделя

мин-1

500/1000/2000/2800

Мощность двигателя

кВт

1,1

Напряжение

В

220-380

Габаритные размеры:

– длина

мм

2105

– высота

мм

1225

– ширина

мм

1000

Необходимая площадь

мм

2500х1800

Вес

кг

380

Отзывы о Механическом токарном станке по дереву CL-1200

Оставить отзыв


Виталий Рязанов

Обнинск

23 мая 2016

Комментарий

Приобрёл по осени, копирует нормально движок киловатник, его хватает с лихвой. Точю на заказ и собираю лестницы – прибыльно, но пришлось усовершенствовать, поставил пильный диск работа ускорилась и качество. Хочю сделать привод на подачу.

Полезный отзыв? Да Нет 0 Проголосовали: 2


Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Копир для токарного станка по дереву с ручным фрезером

Копир для токарного станка по дереву с ручным фрезером

Предлагаем вам самостоятельно сделать копировальное устройство с минимальными затратами по времени, станок можно запустить в «промышленное производство» точеных деталей уже к вечеру. «Режущим инструментом» будет ручной фрезер, технические характеристики по изготовляемым деталям зависят от технических характеристик токарного станка по дереву. Не смотря на то, что копир изготовлен с применением фанеры, он может изготавливать до сотни изделий с одного копира, согласитесь, что этого количества вполне достаточно для выполнения большинства оптовых заказов.

Приспособление выглядит не совсем «привлекательно» с точки зрения дизайна, но мы и не ставили перед собой такую задачу. Мы старались сделать наше «оборудование» максимально простым в изготовлении и более-менее надежным. Что в итоге и получилось. Как делается копир? Давайте знакомиться с ним ближе.

Самодельный копир в работе

Устройство копира

Для режущего инструмента приспособлен обыкновенный ручной фрезер, конкретная модель никакого значения не имеет. Фрезер установите на опорную площадку, у нас размеры площадки 500×200 мм, сделана из листовой фанеры толщиной 12 миллиметров. Вы можете немного увеличивать или уменьшать линейные параметры площадки в зависимости от размеров ручной фрезы. На площадке сделайте отверстия для выхода фрезы и отверстия для установки крепежных болтов. Для того чтобы полностью исключить несанкционированные самопроизвольные подвижки фрезы во время работы, советуем вам установить на площадке дополнительные упорные бруски по периметру, бруски зафиксируйте саморезами, длина саморезов выбирается с учетом толщины фиксирующих брусков.

Фрезер нужно установить между упорными брусками, проверьте надежность его фиксации, любые колебания исключаются полностью. Дальний конец площадки должен «ездить» по трубе на всю длину токарного станка по дереву, мы использовали трубу Ø 25 миллиметра, вы можете брать для изготовления другие трубы. Главное, чтобы они выдерживали вес фрезера не прогибаясь, были абсолютно ровными и с идеально гладкой поверхностью. Концы трубы закрепите двумя деревянными брусками, в нашем случае использованы бруски 80×35 мм. Бруски прикрутите к корпусу токарного станка при помощи саморезов по металлу, не придется нарезать резьбу под болты. Если у вас устройство станка не позволяет крепить бруски таким способом, то решите эту проблему по-своему.

Площадка под фрезер

Установка главных конструктивных элементов самодельного копира

Настоятельный совет – не спешите во время изготовления оборудования, точеные детали под копир не прощают даже малейших нарушений не только технологии, но и расположения рабочих осей. Из этого следует, что ось трубы, по которой будет двигаться фрезер должна быть идеально параллельной оси вращения токарного станка. У нас само собой получилось, что ось трубы совпала с осью станка, но это условие не обязательно. Главное, чтобы режущий инструмент фрезы в крайнем нижнем положении совпадал с осью станка, а этот параметр можно регулировать уровнем расположения копира.

Труба фиксируется в глухих отверстиях брусков, перед фиксацией на нее нужно одеть два бруска, на которых будет установлена несущая площадка фрезера. Важное условие – бруски для площадки должны легко скользить по направляющей трубе, но шатания запрещаются. Проверьте этот параметр, при необходимости вручную притрите трубу и бруски. Потом закрепите к брускам опорную площадку фрезера и установите на ней фрезер. Еще раз проверьте плавность скольжения, обращайте внимание, чтобы шатания полностью отсутствовали. Не бойтесь таких «строгих» требований по качеству скольжения. Если вы имеете трубу с нормальной поверхностью и полностью ровную, то добиться плавного скольжения несложно.

Установка горизонтального бруска

Это второй «рабочий» элемент самодельного копира, по точности установки нужно соблюдать все вышеперечисленные требования. К горизонтальному бруску крепится шаблон профиля деталей. Для изготовления вполне подойдет брусок 70×30 мм, крепится саморезами к вертикальным деревянным стойкам, стойки зафиксируйте любым удобным способом к станине токарного станка. Верхняя кромка горизонтального бруска должна быть параллельной оси станка и находиться на одном уровне с ней. Если копир станет временно не нужным, то брусок легко снимается, установочная площадка для фрезера откидывается в крайнее заднее положение и токарный станок по дереву можно использовать по прямому назначению.

Горизонтальный брусок для крепления шаблона

К рабочей площадке фрезера закрепите вертикальный упор, мы сделали его из тонкой фанеры, вы сможете использовать более прочные материалы, вплоть до металлических. Эта деталь будет во время точения двигаться по копиру и задавать пространственное положение фрезы, копир крепите максимально прочно. По толщине есть прямая зависимость: чем он тоньше, тем точнее будут сниматься размеры с шаблона. Но есть и другая зависимость – слишком тонкий копир затрудняет передвижение устройства по шаблону, выбирайте золотую середину. Высоту копира нужно регулировать уже после окончательной сборки станка, во время регулирования нужно соблюдать все перечисленные условия. Еще один момент. Если у вас копир из фанеры, то нужно сделать его съемным, это позволит быстро менять износившийся копир на новый во время вытачивания большого количества однотипных изделий.

Как изготавливается шаблон

Здесь нет ничего нового. Нарисуйте на полосе фанеры или плиты ОСП конур вытачиваемой детали, проверьте еще раз все размеры и при помощи электрического лобзика аккуратно вырезайте. Кромки нужно обязательно отшлифовать, удалите зазубрины и неровности. Шаблон закрепите на горизонтальной рейке саморезами, во время фиксации соблюдайте все установочные размеры.

Закрепленный шаблон

Некоторые особенности точения

Передвигать устройство придется только двумя руками, в противном случае возможно заедание на трубе. Еще одна проблема – радиусы закругления точеных деталей ограничиваются диаметром фрезы, это нужно иметь в виду во время выбора профиля точеных деталей. Практика показывает зависимость скорости подачи от диаметра фрезы: чем меньше диаметр фрезы – тем меньше должна быть подача и наоборот.

Рекомендуем посмотреть:

Копир на токарный станок по дереву

Автор На чтение 15 мин. Опубликовано

Устройство токарных станков для деревообработки схоже по основным параметрам с оборудованием по металлообработке. У них так же есть передняя и задняя бабки, суппорт, шпиндель с резцами. От назначения оборудования зависят его масса, оснащение дополнительными приспособлениями и автоматизированными системами управления.

Устройство деревообрабатывающего токарного станка

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления – резцы и съёмная планшайба.

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву. Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Токарный станок по дереву с копиром

Классификация деревообрабатывающих станков

Много разновидностей оборудования используется в деревообрабатывающей отрасли. Основными признаками, по которым производится классификация – это технологический процесс и особенности конструкции.

Различное по конструкции оборудование для проведения одних и тех же операций может различаться по технологии работы.

  • Обрабатывающие 1 или много предметов;
  • Количество потоков;
  • 1-координатные или 4-координатные;
  • По количеству шпинделей;
  • По траектории перемещения обрабатываемого материала;
  • По характеру подачи.
  • По цикличности.

Токарный станок по дереву с копиром

Схема работы на токарно-копировальном станке такова:

  1. Вверху станины на специальных креплениях устанавливается трафарет, выполненный из дерева – копир.
  2. Обкатной ролик движется по внешней стороне копира.
  3. За счёт соединения ролика с режущим инструментом методом жёсткого крепления, резец переносит с точностью движение ролика по копиру на дерево. Там где на копире углубление, на дереве будет выпуклый элемент, а выступ на трафарете скажется выемкой в готовом деревянном предмете.

Для производства одинаковых элементов деревянного декора станок с копиром наиболее удобное решение.

Токарный станок, на котором происходит обработка с помощью ручных инструментов: рейера, мейселя, скребка, не отличается особой точностью. При изготовлении нескольких аналогичных деталей из дерева с одинаковыми характеристиками плотности приходится надеяться только на мастерство токаря и его глазомер, но всё равно дать 100% гарантию в том, что они будут идентичными очень сложно. Использование в производстве дерева различных пород подразумевает, что резцы и приспособления потребуются отличные друг от друга.

Токарно-копировальный станок по дереву отличается точностью воспроизведения заложенных данных. Копир является своеобразным прототипом ЧПУ. Один копир позволяет бесконечное количество раз изготавливать идентичные вещи, что необходимо для изготовления балясин для перил или ножек к гарнитурам корпусной мебели. В цехах, где производство поставлено на поток, целесообразнее использовать копировальные станки оснащённые ЧПУ.

При работе с деревом, всегда остаётся ручной процесс доведения детали до совершенства при помощи наждачной бумаги. Шлифовка производится на стадии, пока предмет находится в закреплённом виде между бабками токарного станка. Вращение программируется на меньшие обороты, чем те, на которых производилась резка.

Токарные станки используются для вытачивания деревянных элементов продолговатой формы. Заготовка крепится на шпинделе с примерно равным распределением веса. Для этого в центре торцевых концов деревянной заготовки высверливаются отверстия – это необходимо для того, чтобы вращение вала было равномерным. Чаще всего используются дерево цилиндрической формы или брус с оструганными углами. Резание проводится не только внешней, но и внутренней поверхности заготовки. Формы готовых изделий могут быть сложными, коническими, цилиндрическими – симметричными относительно центра изделия.

Высокой точностью воспроизведения сложного рисунка обладает настольный токарный станок по дереву, оснащённый системой компьютерного программирования. На нём можно создавать очень сложные элементы резьбы.

Классификация

Токарные станки делятся на:

  • центровые, имеющие механизированную подачу. Есть возможность выполнять на этом оборудовании работы с применением ручных режущих инструментов (при установке на станине специального подручника). Продолговатый кусок древесины удерживается шпинделем и подвижной задней бабкой. Продольная подача суппорта механизирована. На этих станках можно работать с копиром. При работе с короткими лёгкими заготовками крепление задней бабкой может не использоваться. При обработке внутренней стороны деревянной детали креплением служит планшайба. Движущимися элементами в рабочем режиме на этих токарных станках являются резцы, перемещающиеся вдоль обрабатываемого куска дерева и вращающийся шпиндель.
  • лоботокарные станки используются для производства деталей на плоской широкой деревянной основе. Красивая многоуровневая резьба, барельефы, горельефы – это то, что можно произвести на станках, работающих с широкой планшайбой, на которой и крепится заготовка. Работа проводится только на лицевой части детали. Остальная доработка будет проходить в ручном режиме.
  • круглопалочные обрабатывают дерево, придавая ему форму с круглым сечением. При работе на этом оборудовании заготовки не вращаются и не движутся. Единственными движущимися деталями станка являются головки с резцами. Есть и станки в этой группе для обработки длинных изделий. Тогда в них будет подача заготовок вальцами под резцы.

Придание формы дереву происходит при вращении обрабатываемого материала и применении режущего инструмента.

Устройство и оснастка

Токарные деревообрабатывающие станки различаются по типу подачи суппорта и форме изготавливаемых предметов.

  1. На токарном станке с подручником обрабатываются деревянные болванки, не превышающие в диаметре 40 см, а по длине 1 м, 60 см.
  2. Токарные установки с механической подачей суппорта приспособлены для обработки деревянных заготовок с теми же ограничениями по размерам, что и приспособления для ручной резки.
  3. Приспособление для дискообразных деревянных заготовок имеет возможность размещения на рабочей поверхности деталей до 3 м в диаметре. Толщина дерева при этом ограничивается параметрами, заложенными изготовителем станка.

Схема токарного станка имеющего механическую подачу суппорта, оснащённого приставным лобовым устройством:

  • станина на 2 тумбах;
  • передняя и задняя бабки;
  • суппорты;
  • шпиндель, вращаемый 2-скоростным двигателем;
  • клиноременная передача, соединяющая 3-ступенчатую коробку передач с мотором;
  • шкив, закреплённый на шпинделе, приводит в движение продольный суппорт;
  • резцы крепятся в поворотном держателе;
  • основной – поперечный и дополнительный – продольный суппорты задают направление хода резцов.

При работе ручными резцами необходимо на направляющие станины устанавливать подручник. Суппорт на этом этапе обработки отводится за пределы рабочей зоны до упора.

Лобовое устройство также имеет поворотный держатель. Используется это приспособление для обработки заготовок с диаметром до 60 см, закрепляемых с одной стороны на планшайбе, соединённой со шпинделем, и фиксируется задней бабкой станка. При обработке короткой заготовки зажим может не использоваться, что упрощает внутреннюю обработку деталей.

Скорость срезания кромки дерева в разных точках разная, что определяется удалённостью резца от оси вращения. Наиболее наглядно это прослеживается при работе с копиром. Частота вращения шпинделя определяется по диаметру обрабатываемого древесного материала и его прочности.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Оборудование типа токарных станков по дереву с копиром для изготовления множества деталей в серийном производстве. Как сделать копир своими руками.

Токарные станки – специальное оборудование, которое применяется для обработки различных деталей из дерева. Именно на них производятся мебельные ножки, балясины, дверные ручки. Токарные станки по дереву с копиром служат для создания серии одинаковых изделий посредством резания.

Классификация токарных станков с копиром

Станки нашли широкое применение в деревообрабатывающей промышленности. Важными аспектами классификации являются технологичность процессов и конструктивные особенности. Представлено много разных моделей, разделить которые можно на четыре категории:

  • Классические. В виде режущего инструмента используется резец. Станки не рассчитаны для крупного серийного производства.
  • Копировальные. Работают по шаблонам, которые облегчают задачу при создании однотипных вариантов. В мелкосерийном производстве востребованы модели с ручным типом управления.
  • Фрезеровальные. Получили востребованность в изготовлении объемных и плоских заготовок.
  • С ЧПУ. Агрегаты с числовым программным управлением требуются в массовом режиме при поставке дорогостоящих моделей.

Копировальные токарные станки по дереву оснащены улучшенными характеристиками, поэтому востребованы для применения в мастерских.

Классическая конструкция станка

Станки оборудованы усложненной системой конструкций. К ним относятся модели с ЧПУ, осуществляющие работу в автоматизированном режиме. Такие аппараты получаются при пользовании чертежами и копировальным устройством. Классическая конструкция заключается в пяти узлах:

  • Главным элементом выступает станина из металла, отдельные детали соединяют посредством сварки. Станина имеет разную высоту, поэтому при создании самодельного станка выбирается именно этот параметр.
  • Передняя, задняя бабка нужны для хранения коробки, привода и электромотора. Задняя фиксирует заготовку, чтобы получить габаритные по длине детали.
  • Электрический мотор и привод вращают заготовку.
  • Упор для инструмента нужен для наиболее качественной работы. Место реза защищено для исключения возможности получить травмы.
  • Ведущий, ведомый центры крепят деталь.

Самодельный токарный станок-копир по дереву дает возможность осуществлять качественную резку заготовок не хуже производственных моделей.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

  • Ручной фрезер.
  • Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
  • Болты.
  • Упорные бруски.
  • Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

  • Станина.
  • Передняя, задняя бабка.
  • Электрический двигатель.
  • Ведущий, ведомый центр.
  • Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

  • Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
  • Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
  • Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
  • На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Особое внимание уделяется изготовлению копира. Он выступает главным отличием токарного станка от копировального.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

  • Основным узлом является лишний в мастерской ручной фрезер.
  • Для его установки требуется поверхность из фанеры.
  • Делаются отверстия и ставятся бруски для крепления.
  • Крепятся бруски саморезами, которые надежно фиксируют устройства.
  • Для резания заготовки, площадка должна с легкостью двигаться по станине.
  • При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
  • Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
  • Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

  • Ось для движения инструмента устанавливается параллельно оси заготовки.
  • Совпадение линий трубы и оборудования является важным плюсом.
  • Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
  • Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
  • Бруски несущей поверхности должны легко двигаться и скользить. Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Горизонтальные бруски

Установка горизонтальных брусков – значимый аспект при изготовлении токарного станка с копиром.

  • Брус совмещается с шаблоном требуемой заготовки.
  • Для создания бруса используется профиль 7х3 мм и фиксируется саморезами к стойкам, которые установлены на станине вертикально.
  • Верхняя часть должна стоять параллельно с осями, располагаясь с ними на едином уровне.
  • Если копировальная система не востребована на данный момент, то брусок откидывается на край агрегата и можно использовать оборудование непосредственно по назначению.
  • Вертикальный упор для фрезы делается из тонкой фанеры. Для максимально прочной конструкции можно взять стальные листы.
  • Упор создан для перемещения при затачивании. Он определяет положение для пользователя, поэтому фиксировать его следует максимально надежно.
  • Особую задачу выполняет толщина. При тонком упоре станок лучше скопирует шаблон.

Если для самодельного копира выбрана фанера, то обязательно она должна сниматься. Благодаря этому можно убрать копир при повреждении и заменить его.

Шаблон

Заключительным, но немаловажным элементом токарного копира выступает копировальный шаблон. Делается он легко, а конфигурация варьируется от заготовки.

  • В качестве материала выбирается фанера или плита ОСП.
  • Наносится контур изделия.
  • Размеры сопоставляются с указанными.
  • Электролобзиком вырезается нужная деталь.
  • Края обрабатываются шлифовальным аппаратом или наждачкой.
  • Шаблон закрепляется на горизонтальной стойке саморезами.

С помощью чертежей можно беспроблемно сделать надежный, производительный и функциональный токарный прибор по дереву с копиром. Потребуется совсем мало времени и терпения.

Недостатки рассматриваемого устройства

Наравне с многочисленными достоинствами, копир имеет небольшие недостатки. Среди них:

  • Рабочая поверхность направляется руками, потому что при работе она может заклинить или перекоситься.
  • Копировать возможно несложные детали.
  • Для перемещения инструмента рекомендуется выбирать винтовой тип передач.
  • Для универсальных качеств фрезу рекомендуется заменить на циркулярную пилу.

Таким образом, для копирования сложных деталей лучше устанавливать промышленные виды оборудования. В мастерские подойдут самодельные варианты.

Техника безопасности при работе с токарно-копировальным станком

Соблюдение советов специалистов при работе с токарным копировальным станком даст возможность избежать многочисленных неприятных ситуаций и повреждений:

  • Всегда проверяйте крепления элементов и защитных деталей.
  • Со станка необходимо убирать лишние предметы.
  • Инструменты должны лежать на своих местах.
  • Режущий инструмент проверяется на правильность заточки и исправную конструкцию.
  • Подача оснастки осуществляется плавно и без нажима, только после набора полной частоты вращения.

При возникновении любых неисправностей рекомендуется обратиться к специалисту или тщательно осмотреть все узлы.

Копирующее устройство для токарного станка по дереву Pr.

Токарный станок JET JWL-1440L 10000750M

Станок токарный по дереву ЗУБР ЗСТД-350-1000

Станок токарный по дереву ЗУБР ЗСТД-350-330

Станок токарный WML-1000-550C Кратон, 40102006

Набор резцов по дереву Энкор 10420

Токарный станок PROMA DSO-1000

Proxxon 24150. Токарный станок FD 150/E

Копир для токарного станка Энкор Корвет 74К (энкор 9304.

Станок токарный по дереву ЗУБР ЗСТД-350-1000

Токарный станок по дереву DB 250 Proxxon

BELMASH WL-300/450VS станок токарный по дереву

Станок токарный по дереву 1000/ 350Вт энкор Корвет-73 к.

Токарный станок по дереву PROMA DSO-1000

Копирующее устройство для DSO-1000 PROMA SKZ-92

Токарный станок с копиром LTT MCF3015

Токарный станок по дереву Jet Jwl-1440l 10000750m

Копир д/токарного станка Корвет 76К энкор 93060

Станок токарный по дереву 1000/ 350Вт Кратон WML-1000 к.

Токарный станок по дереву Энкор Корвет-74

Токарный станок по дереву PROMA DSL-1500/230

Устройство копировальное Корвет 76К

Копир д/токарного станка Корвет 74К 93040

Копир для JWL-1443 и JWL-1440 JET JCA-1100

Станок токарный Кратон Wml-1000-550c

Копир для токарного станка Корвет-76-К Энкор 93060

4-х кулачковый токарный патрон по дереву JET CK-4.5Z-S1

Станок токарный по дереву ЗУБР ЗСТД-350-330 длина 330мм.

Станок токарный по дереву Энкор Корвет-74

Копирующее устройство для DSO-1000 PROMA SKZ-92

Jet Резец 12мм сверло долбёжное по дереву, “Nakaha.

Токарный станок по дереву JET JWL-1015

Токарный станок по дереву JET JWL-1221VS

Токарный станок по дереву Завод ТД-40

HARVEY T-40 Станок токарный

Копир для токарного станка Корвет 76-К (энкор 93060)

Копировальное устройство JCA-1100 (1050 мм) (совместимо.

Копирующее устройство для токарного станка по дереву Pr.

Станок токарный по дереву 1000/ 350Вт JET JWL-1440L

Токарный станок по дереву JET JWL-1015

Копир для токарного станка Корвет 76-К (энкор 93060)

Токарный станок по дереву PROMA DSL-1500/230

Сверлильный патрон для токарных станков BD-8 BD-920 JET.

Токарный станок по дереву JET JWL-1221VS

Станок токарный деревообрабатывающий «Ставр» СТД-400

Станок Энкор токарный Корвет-401 по металлу (94010)

Копир для JWL-1443 и JWL-1440 JET JCA-1100

Патрон токарный по дереву 4-х кулачковый в наборе CK-2.

Токарный станок по дереву Энкор 90730

Станок токарный деревообрабатывающий Калибр СТД-450/100.

Копир для токарного станка Энкор Корвет-74-К Копир для.

Токарно-копировальный станок по дереву MiniMax T124 от компании ЧТУП “АвтоДСтехно”

Внимание! Изображение может отличаться от конкретной комплектации станка.



Технические характеристики



T 124

Расстояние между центрами

мм

1150

Высота центров над станиной

мм

200

4 скорости вращения шпинделя

об/мин

570 / 1000 / 1850 / 2500

Патрон с конусом Морзе

шт

2

Вращающийся упорный центр с конусом Морзе

шт

2

Диаметр планшайбы

мм

130

Мощность электродвигателя

кВт

1,5

Станок с копировальным устройством:





Максимальная длина обработки

мм

1120

Максимальный диаметр

мм

200

Станок с копировальным устройством и подвижным люнетом:





Максимальная длина обработки

мм

1070

Максимальный диаметр

мм

80

Транспортные размеры

мм



Масса станка

кг







Высококачественный автоматический токарный станок по дереву по впечатляющим ценам Местное послепродажное обслуживание

Добавьте эти. автоматический копировально-токарный станок по дереву в ваш репертуар инструментов, сделав выбор на Alibaba.com. Эти прочные. Автоматический копировальный станок по дереву Станок установил стандарт для механических инструментов этого типа. Чувствуйте себя уверенно, совершенствуя свое ремесло с одним из высококачественных. автоматический токарный станок по дереву копировальный станок в наличии. Просмотрите сотни вариантов в соответствии с вашими предпочтениями и потребностями.Автоматический токарный станок по дереву

разработан специально для деревообрабатывающих приложений. Автоматический токарный станок по дереву работает, подвергая вращающуюся заготовку неподвижному режущему инструменту. Их скорость контролируется простой и простой в использовании системой шкивов. Широкий ассортимент. Автоматический токарный станок по дереву , доступный на Alibaba.com, очень эффективен для резки, шлифования, сверления, торцевания, поворота и деформации деревянных деталей.

Как один из самых универсальных станков в обрабатывающей промышленности. Автоматический копировальный станок по дереву обеспечивает точность и свободу индивидуального выражения при работе с деревянными заготовками. Файл. Автоматический копировальный станок по дереву доступен в огромном ассортименте с ручными и автоматическими опциями. Выберите любой из них. автоматический копировальный станок по дереву в соответствии с вашими предпочтениями стиля, скорости и размера. Получите полное удовлетворение от своего выбора с инструментом, который обеспечит качество и результаты, которых вы заслуживаете при выполнении проектов.Это идеальные подарки для всех, кто специализируется на работе с деревом или увлекается этим.

Воспользуйтесь удивительными предложениями и невероятными скидками, которые доступны при покупке этих продуктов по невероятной цене. автоматический копировальный станок по дереву модельного ряда на Alibaba.com. Выполняйте свой следующий DIY-проект как профессионал с одним из надежных. автоматический копировальный станок по дереву от любого из наших проверенных поставщиков, производителей и оптовиков. Эти продукты сертифицированы и доступны с обширным послепродажным обслуживанием.

Высококачественная копировальная насадка для токарного станка по дереву по впечатляющим ценам Местная служба послепродажного обслуживания

Добавьте эти. копировальный станок по дереву можно добавить в свой репертуар инструментов, сделав выбор на Alibaba.com. Эти прочные. копировальный станок для токарного станка по дереву установил стандарт для механических инструментов этого типа. Чувствуйте себя уверенно, совершенствуя свое ремесло с одним из высококачественных. копировальная насадка для токарного станка по дереву в наличии. Просмотрите сотни вариантов в соответствии с вашими предпочтениями и потребностями.Копировальная насадка

для токарного станка по дереву разработана специально для деревообработки. Копировальная насадка для токарного станка по дереву работает путем воздействия на вращающуюся заготовку неподвижного режущего инструмента. Их скорость контролируется простой и простой в использовании системой шкивов. Широкий ассортимент. Копировальный станок для токарного станка по дереву , доступный на Alibaba.com, очень эффективен для резки, шлифования, сверления, торцевания, поворота и деформации деревянных деталей.

Как один из самых универсальных станков в обрабатывающей промышленности. копировальный станок для токарного станка по дереву обеспечивает точность и свободу индивидуального выражения при манипуляциях с деревянными заготовками. Файл. копировальный станок для токарного станка по дереву доступен в огромном ассортименте с ручными и автоматическими опциями. Выберите любой из них. копировальный станок для токарного станка по дереву в соответствии с вашими предпочтениями стиля, скорости и размера. Получите полное удовлетворение от своего выбора с инструментом, который обеспечит качество и результаты, которых вы заслуживаете при выполнении проектов.Это идеальные подарки для всех, кто специализируется на работе с деревом или увлекается этим.

Воспользуйтесь удивительными предложениями и невероятными скидками, которые доступны при покупке этих продуктов по невероятной цене. копировальный станок для токарного станка по дереву серий на Alibaba.com. Выполняйте свой следующий DIY-проект как профессионал с одним из надежных. копировальный станок для токарного станка по дереву от любого из наших проверенных поставщиков, производителей и оптовиков. Эти продукты сертифицированы и доступны с обширным послепродажным обслуживанием.

Body Ms Полуавтоматический двухшпиндельный деревянный копировальный станок, 150000 рупий / единица

Полуавтоматический двухшпиндельный деревянный копировальный станок Body Ms, 150000 рупий / единица | ID: 20175836448

Технические характеристики продукта

Материал корпус ms
Марка / Марка Aruna
Модель A2
Вес 600 кг
Мощность 4.5 л.
Состояние Новое
Частота 50 Гц
Фаза 3 фазы
Применение Коммерческое, Промышленное

Описание продукта

Один раз дважды woosen ручка производитель в этой машине
Pawera, пиксель (ворота), молоток, ручка для стрижки травы,
Производитель в этой машине
Рабочая длина от 100 мм до 900 мм
Рабочий диаметр от 12 мм до 63 мм


Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 1965

Юридический статус Фирмы Физическое лицо – Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

IndiaMART Участник с октября 2015 г.

GST24ACOPM5653K1Z5

Основанная в 1965, Aruna Engineering Works занимается производством из Токарный станок по дереву с ручным управлением, Копировальный станок по дереву, Машина для производства сока сахарного тростника, Калибровочная машина для дерева и Полуавтоматическая сновальная машина. Наши продукты очень популярны на рынке благодаря своим основным характеристикам.Эти продукты производятся с использованием передовых технологий. Более того, наши специалисты проверяют эти продукты на соответствие различным отраслевым нормам и параметрам, чтобы гарантировать производительность. Кроме того, благодаря нашему удобному варианту совершения транзакций и этичному поведению мы завоевали доверие огромного количества клиентов, принадлежащих к разным частям страны.

Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Pro Lathe Duplicator – Vega Woodworking

Описание продукта

ЧТО ДУПЛИКАТОР ДЕЛАТЬ?

Для всех, кроме самых опытных ручных токарных станков, дубликатор Vega Pro обеспечит гораздо более быстрое снятие материала, хорошую чистоту поверхности на большинстве видов древесины и возможность изготавливать дубликаты шпинделей, которые точно такие же.Дубликатор обеспечивает превосходный контроль над инструментом, делая токарную обработку более безопасной, быстрой и точной.

КАК ЭТО РАБОТАЕТ?

Дубликатор работает по тому же принципу, что и ключ-фрез. Вы либо делаете шаблон (в котором есть профиль токарной прорези), либо монтируете оригинальный токарный станок, который вы хотите скопировать (максимальный диаметр 4 ″ для оригинальных токарных токарных станков). Излишки материала быстро удаляются путем фиксации движения резцов внутрь наружу и поворота маховика дубликатора для перемещения резца вдоль оси станины токарного станка.Затем выполняются последние пропилы, начиная с высоких точек поворота в бухты.

МОГУ ЛИ Я ИСПОЛЬЗОВАТЬ ДОЛОТО?

Да. Первый вариант – снять дубликатор, ослабив 2 болта. Второй вариант – установить дубликатор на тыльную сторону токарного станка и перевернуть резак вверх ногами. Это дает вам доступ к передней части токарного станка для ручной токарной обработки. Третий вариант доступен только тем, у кого есть токарно-реверсивный станок. Этот вариант заключается в установке дубликатора спереди и ручном повороте с задней стороны токарного станка с перевернутым шпинделем.Обратите внимание, что некоторые токарные станки могут быть сконструированы таким образом, чтобы предотвратить установку Vega Duplicator на задней части станка.

НАСКОЛЬКО ГЛУБОКУ Я МОГУ СДЕЛАТЬ?

Может уменьшать диаметр до 3/4 ″ за проход. Для получения такого глубокого пропила необходима прочная заготовка, которая не прогибается под нагрузкой, и токарный станок с соответствующей мощностью (минимум 3/4 л.с.).

ОТЛИЧНЫЕ ХАРАКТЕРИСТИКИ

ЖЕСТКОСТЬ – Обеспечивает надежную фиксацию фрезы на месте для получения гладкого реза.

ДОЛГОВЕЧНОСТЬ – Тяжелая конструкция и материал с низким коэффициентом трения делают инструмент очень прочным. все точки износа имеют механические приемники.

ПРОСТОТА ЭКСПЛУАТАЦИИ – Все органы управления расположены для быстрого и удобного доступа.

ПРИНАДЛЕЖНОСТИ

Slender Turning Accessory 1.875
Движущийся люнет, решающий проблему «хлестания» шпинделей. (Потому что они структурно слабые из-за отношения длины к диаметру.) Это устройство крепится болтами к передней части каретки копировального аппарата и поддерживает шпиндель внутри большого подшипника с помощью 4 противостоящих установочных винтов диаметром ¾ дюйма (справляется с прикладом квадратного сечения до 1 7/8 дюйма).

Спиральное приспособление
Поверните шпиндель с помощью резака дубликатора, а затем установите фрезер на дубликаторе. Спиральная насадка вращает шпиндель во время резки канавок или язычков. Имеет встроенную индексную пластину с 24 зубьями.

Кронштейн фрезы
Позволяет установить фрезерный станок с круглым двигателем на шпиндель держателя инструмента дупликатора.Используйте индексатор токарного станка, чтобы расположить токарную станцию ​​для фрезерования. Новая конструкция позволяет устанавливать фрезерный станок вертикально или с наклоном назад для обработки точения большего диаметра.

Diamond Vee Cutter
Это высокопроизводительная режущая система, в которой используются двухсторонние твердосплавные пластины. Преимущества включают превосходное качество поверхности при токарной обработке, длительный срок службы фрезы, отсутствие заточки, возможность индексирования для быстрой и точной смены инструмента. Отлично подходит для большинства пород дерева.

Специальные фрезы
Фрезы для квадратных уступов – это фрезы с твердосплавными пластинами для чистой под углом 90 градусов левой или правой кромки уступа.Он использует вставку в стиле Diamond Vee для резки мебельных ручек и круглых форм. Оба являются индексируемыми инструментами.

Люнет
Люнет крепится болтами к станине токарного станка. Имеет 2 рычага с мягкими роликами и подшипниками. Мягкий материал предотвращает сжатие древесины при отжиме. Благодаря этому люнет работает плавно и тихо. Эта конструкция очень хороша для небольших партий деталей или случайных длинных шпинделей.

Создатель шаблонов
Этот инструмент позволяет быстро и легко нарисовать профиль на материале шаблона при первоначальном точении.Просто поместите мастер токарной обработки в токарный станок и проследите профиль, используя инструмент для создания шаблона. Затем карандаш обводит профиль на материале шаблона. Вырежьте шаблон и сделайте поворот.

Токарный Дубликатор | Проект деревообработки

После сборки этого дубликатора вы удивитесь, насколько легко сделать копию любого поворота.

Когда дело доходит до изготовления дубликатов деталей на токарном станке, таких как ножки для стола, добиться, чтобы все они выглядели одинаково, может стать настоящей проблемой.Простая конструкция этого копировального аппарата избавляет от необходимости работать наугад при обработке копий. Он устанавливается на станину вашего токарного станка, обеспечивая платформу для шаблона и рабочую поверхность для держателя режущего инструмента. Это действительно простой процесс, который вы можете освоить в кратчайшие сроки.

ВЫБЕРИТЕ ПАКЕТ ПЛАНА

Уровень

Файлы Премиум

Вы можете загрузить дополнительные чертежи магазина, которые вы приобрели, перейдя по ссылке в этом поле.

ЗАГРУЗКА …

Что вы получаете:

  • 5 печатных (цифровых) страниц с пошаговыми инструкциями
  • 16 полноцветных фотографий и иллюстраций
  • Подробные проверенные на практике советы и методы

Примечание. После покупки вы получите электронное письмо, содержащее вложение в формате PDF с приобретенным планом, а также инструкции по входу в систему, чтобы загрузить план и получить доступ к любым другим связанным файлам и видео, которые будут расположены на этой странице.

Рекомендации по продукту

У нас пока нет ссылок на расходные материалы и оборудование для этого конкретного проекта, но вот некоторые другие продукты, которые могут вас заинтересовать. (Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.)

Предыдущий план Случайный план Следующий план

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ МГНОВЕННЫЙ ДОСТУП К

БЕСПЛАТНЫЕ ПЛАНЫ WOODSMITH

ПОЛУЧИТЕ БЕСПЛАТНЫЕ ПЛАНЫ СЕЙЧАС

Похожие планы мастера по дереву

Партнерская ссылка

Поскольку вы являетесь партнером, вы можете использовать этот URL, чтобы связывать людей с этой страницей и получать за это кредит:

Если вы хотите использовать ссылку на миниатюру изображения, вы можете скопировать и вставить что-то вроде этого в исходный код своей страницы:




Партнерская ссылка недоступна.

▷ Купите подержанный токарный станок по дереву по хорошей цене

Подержанные токарные станки по дереву и токарные станки по дереву на Surplex.com

Index

  1. Токарные станки в деревообрабатывающей промышленности
  2. Области применения токарных станков по дереву
  3. Обзор производители токарных станков по дереву

В области деревообработки имеется ряд специализированных токарных станков, которые часто сильно отличаются от токарных станков по металлу.Токарный станок по дереву является самым известным и включает в себя ручное управление инструментом. В промышленности токарные детали из дерева создаются в больших количествах, а это значит, что необходимо использовать автоматизированные или полуавтоматические токарные станки по дереву. Существуют различия между типами используемых токарных станков по дереву: токарные станки по дереву с ЧПУ, токарные станки с контролем цикла и копировальные станки.

Полностью автоматизированный токарный станок для бруса хорошо подходит для изготовления деревянных шариков, мебельных ручек, игрушек и других цилиндрических вращающихся деталей.В сочетании с магазином материалы подаются автоматически. Эти типы машин способны производить от 180 до 1500 деталей в минуту и, таким образом, идеально подходят для промышленного производства. Электронные органы управления просты в использовании, а электронный привод обеспечивает быстрые и точные движения подачи.

  • Инструмент в основном управляется вручную
  • Автоматические токарные станки используются для больших объемов
  • Повышенные требования к мелким цилиндрическим деталям в деревообработке
Качество Отличные предложения Персонализированные

Копировально-токарный станок, с другой стороны, фактически является фрезерным станком .Копировальные машины из твердого металла работают со скоростью около 3500 об / мин, что позволяет получать превосходное качество поверхности даже на мягкой древесине. Обычно используется электронный тормоз фрезерного шпинделя. Высокоточный подшипник шпинделя и прочная станина с низким уровнем вибрации позволяют достигать высоких скоростей резания.

Это, прежде всего, деревообрабатывающая промышленность, где требуются небольшие цилиндрические детали.

HEMPEL Токарный станок в работе

Производство игрушек – еще одна область, где часто используется дерево.Токарные станки по дереву необходимы для серийного производства этих видов изделий, и они должны соответствовать особым требованиям деревообработки. Токарные станки с циклическим управлением также доступны в дополнение к копировальным станкам и используют шаблон для производства одинаковых деталей в больших количествах. Эти токарные станки с циклическим управлением работают с использованием механических упоров, различных кулачковых дисков или других средств управления для создания заготовок идеальной формы. Токарные станки с ЧПУ по дереву также используются для массового производства деревянных изделий и позволяют обрабатывать самые разные породы дерева в больших количествах.Преимущество токарных станков с ЧПУ по дереву заключается в их высокой гибкости и способности изготавливать широкий спектр деталей. Поперечные копировальные машины позволяют создавать деревянные ракушки, розетки и диски. Эти станки имеют поперечную опору, как и токарные станки с ЧПУ по дереву. В дополнение к этим сложным вариантам можно найти и более традиционные модели, которые имеют вид токарного станка по металлу с зубчатыми колесами, поперечными направляющими в направлении держателя инструмента и задней бабки, что позволяет обрабатывать детали между концами станка.Производство мебельных ручек самых разных форм – одно из ключевых применений токарного станка с ЧПУ по дереву.

Некоторые компании специализируются на производстве токарных станков по дереву. К ним относятся такие престижные производители, как KILLINGER, GRIGGIO, COMEV, FULPOW, HMW HOLZDREHTECHNIK, WEILER и HESTIKA. Бывшие в употреблении токарные станки по дереву от этих производителей широко представлены на вторичном рынке и настоятельно рекомендуются, несмотря на их бывшее в употреблении состояние. Итак, вы хотели бы купить бывший в употреблении токарный станок по дереву? Вы попали в нужное место! Бывшие в употреблении токарные станки по дереву часто выставляются на промышленных онлайн-аукционах и могут быть приобретены по привлекательным ценам.Продаваемые бывшие в употреблении токарные станки по дереву преимущественно находятся в хорошем или отличном состоянии. Команда обслуживания клиентов Surplex будет рада ответить на любые ваши вопросы о доступных предложениях. Вам также следует подумать о подписке на нашу рассылку, чтобы не упустить шанс купить подходящий подержанный токарный станок по дереву.

Что такое копировальный станок? (с изображением)

Копировально-токарный станок – это особый тип токарного станка, который имитирует шаблон или форму для непрерывного производства одного и того же предмета.Это в основном используется для изделий сложной формы или неправильной формы, которые в противном случае было бы трудно воспроизвести без ошибок. Для этого изделие изготавливается один раз или покупается шаблон, а копировальный станок следует форме и глубине, чтобы идеально воспроизвести изделие. Эта функция предусмотрена на большинстве токарных станков, потому что многие рабочие считают ее полезной.

Копировально-токарный станок – это копировальный станок в мире деревообработки и металлообработки.Все начинается с того, что рабочий создает форму или получает шаблон. Шаблоны – это просто готовые детали, которые ничем не отличаются от того, если бы рабочий создавал форму сам. Получить шаблон проще, но шаблоны обычно имеют стандартные формы, такие как перила или ножка стула, поэтому работник может не найти шаблон, который бы соответствовал его или ее потребностям. В этом случае рабочий создает форму на токарном станке или вручную.

После создания формы она снимается с режущей части токарного станка.Затем он помещается в копировальную часть копировального станка, которая обычно находится внизу. Настройка аналогична установке дерева или металла в режущей части. Оба конца объекта закреплены, и металлическая деталь должна касаться шаблона. Разница в том, что металлическая деталь предназначена не для резки, а для направления по шаблону, чтобы понять форму и глубину.

Материал помещается в режущую часть копировально-токарного станка.Работнику, возможно, придется установить соединение между частью копирования и вырезания, но наличие шаблона в части копирования также может автоматически включить функцию копирования. Это зависит от модели копировального станка.

Материал в режущей и копировальной частях копировального станка начинает вращаться.В области копирования стилус мягко проводит по шаблону. Резак реагирует на стилус, перемещаясь внутрь и наружу в соответствии с дизайном шаблона. Обрезая от одной стороны до другой, токарный станок сделает точную копию шаблона.

Копировально-токарные станки созданы таким образом, чтобы рабочие могли воссоздать ту же форму без каких-либо ошибок.Это означает, что рабочий может изготовить одну и ту же деталь, независимо от ее сложности, столько раз, сколько потребуется. Томас Бланшар запатентовал первую копию токарного станка примерно в 1820 году, в основном для изготовления оружейных лож и других нестандартных предметов, таких как колодки для обуви.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
