Токарный станок школьник: Токарный станок по металлу ТВ-4 Школьник – купить по выгодной цене аналоги

Содержание

Токарный станок ТВ-3 (ТВШ-3): технические характеристики

Для обучения специальности токарь предприятиями поставлялись в школы и ПТУ небольшие станки с простым управлением и повышенной степенью безопасности.  На модели ВТ 3 изготавливаются детали длиной до 300 мм и весом до 5 кг. Оборудование отличается высокой точностью обработки класса Н и подходит для полного технологического цикла изготовления деталей.

Сведения о производителе

Основой для создания станка ТВ 3 послужила модель немецкого токарного оборудования, вывезенного с Германии после окончания ВОВ. Удобный малогабаритный агрегат, имеющий простейшую конструкцию, предназначался для обучения навыкам токаря в школах и ПТУ.

Производство ТВ3 запустили на нескольких предприятиях. Основным производителем стал Верхнетуринский машиностроительный завод. В городе Энгельс студенты техникума обработки металлов на практических занятиях испытывали оборудование. По результатам их работы в проектную документацию были внесены изменения.

Построенный в 1737 году, завод специализировался на выпуске военной продукции: ядра, штыки, оснастка для кораблей. В марте 1917 года предприятие реконструировали и наладили производство запасных частей для железнодорожных вагонов.

В 1941 года завод полностью перешел на выпуск военной продукции. После окончания войны в его цехах продолжали выпускать снаряды, гранаты. Официально предприятие занималось производством мирной продукции:

  • механические лебедки;
  • дисковые мельницы;
  • настольные токарные станки;
  • лесопосадочные машины.

Начиная с 60 годов токарный станок ТВ 3 стали массово выпускать несколько предприятий. Простота конструкции и высокая степень безопасности позволили разместить заказы на производство оборудования в исправительных учреждениях. Часть настольных агрегатов сразу же поступала в детские колонии для обучения подростков нужной профессии.

Назначение, область применения

Токарно-винторезный станок ВТ 3 создан для обучения специальности токаря учащихся школ, профессионально-технических училищ и техникумов. Он также обозначается как ВТШ-3 – школьный. Оборудование имеет простое устройство с повышенной степенью безопасности. На нем производят основные токарные операции:

  • обработка цилиндрической поверхности;
  • вытачивание конусов;
  • подрезка и протачивание канавок;
  • отрезная;
  • сверление отверстий задней бабкой;
  • нарезка метрической резьбы.

На станке изготавливаются единичные детали, запчасти для ремонта оборудования и автомобилей.

Справка! Компактный агрегат с точностью обработки класса Н устанавливают в передвижных ремонтных мастерских. На нем вытачивают элементы запорной арматуры и фитинги водопроводов, газовых систем, деталей для ремонта подвижного состава, включая корабли.

Техническая характеристика

Токарно-винторезный станок ВТ 3 работает от бытовой сети 220 В. Его технические характеристики:

  • мощность электродвигателя 0,6 кВт;
  • наибольший диаметр заготовки над суппортом 80 мм;
  • над станиной 200 мм;
  • максимальное межцентровое расстояние 350 мм;
  • наибольшая масса заготовки 5 кг;
  • размеры стебля резца 10×12 мм;
  • диаметр патрона 100 мм;
  • число ступеней вращения заготовки 6;
  • диаметр отверстия шпинделя 15 мм;
  • наибольшее продольное перемещение суппорта 300 мм;
  • продольных подач 6;
  • угол поворота резцовых салазок 45⁰;
  • количество нарезаемых резьбы 3;
  • перемещение пиноли задней бабки 65 мм;
  • габариты напольного станка 1440×470×1020 мм;
  • масса 280 кг.

Точность обработки на оборудовании соответствует классу Н.

Важно!

Для работы с цельной заготовки через шпиндель пропускается прокат с максимальным сечением 14 мм.

Расположение составных частей и органов управления

Токарный станок ВТ 3 имеет литую станину коробчатой формы, на которой крепятся все узлы агрегата:

  • передняя бабка;
  • гитара;
  • коробка подач;
  • передаточный механизм;
  • суппорт;
  • фартук;
  • ходовой вал и винт;
  • корыто для стружки;
  • защитный кожух;
  • задняя бабка;
  • электродвигатель.

Станина сверху имеет направляющие для перемещения суппорта и задней бабки. Между опорами передней стойки внизу установлен двигатель. Он соединен с ведущим валом коробки скоростей ременной передачей. Шпиндель получает вращение посредством зубчатого зацепления с блоком шестерен.

Коробка подач соединяется с приводом через передаточный механизм. Она позволяет нарезать резьбу трех типоразмеров.

Сменные шестерни не входят в комплект станка. Количество подач ограничено тремя.

На корпусе передней бабки расположены рукоятки:

  • переключения скорости вращения шпинделя;
  • включения ходового винта;
  • реверса – изменение направления вращения ходового винта;
  • включения ходового винта и вала.

Ниже находится рукоятка переключения шага резьбы и величины подачи.

Фартук расположен в передней части суппорта. Его механизм, состоящий из муфт и зубчатых зацеплений, превращает вращательное движение винта и вала в поступательное, продольное.

На фартуке расположены:

  • маховик ручного продольного перемещения;
  • рукоятка включения механической подачи;
  • ручка включения подачи винтом.

Четыре каретки на суппорте обеспечивают поперечное и продольное перемещение резца относительно детали, поворот инструмента при нарезке конусов и снятии фасок. Рукоятка сверху над резцедержкой закрепляет инструмент в нужном положении.

Резец зажимается болтами вручную. В оси вращения выставляется пластинами, подкладываемыми под стебель. Кнопочный блок пуска станка находится на передней стойке ниже корыта под стружку.

Кинематическая схема

Конструктивные узлы и их характеристики

Ременная передача от двигателя приводит в движение ведущий вал станка. Одновременно она предохраняет привод от перегрузок. Передняя бабка представляет собой коробку скоростей со шпиндельным узлом. Она имеет 3 вала с шестернями. В зависимости от комбинации зацепления инструмент получает вращение определенной частоты.

На конце шпинделя установлен патрон, в котором крепится заготовка. Резец перемещается продольно вместе с суппортом и в поперечном направлении механизмом салазок. Механическое движение обеспечивается зацеплением с шестернями фартука.

Задняя бабка передвигается только вручную. На месте она фиксируется болтами, прижимающими снизу сухари к направляющим. Они закручиваются гаечным ключом. В торце узла маховик с ручкой для перемещения пиноли. Сверху рычаг зажимающего механизма.

Компактные и легко управляемые станки ВТ 3 не выпускаются с 90 годов. Но они по-прежнему продолжают работать в гаражах, домашних и ремонтных мастерских. Простое оборудование легко восстановить и запустить самостоятельно.

Поделиться в социальных сетях

Токарный станок по металлу школьник

Особенности, принцип действия, модели школьного токарного станка, фото моделей

О приобретении школьного токарного станка, мечтает, наверное, каждый человек, увлеченный различными видами искусств. Таких, как обработка дерева, металла, пластика, изготовление мебели либо просто хозяйственный мужчина, любящий качество и, чтобы всё было сделано своими руками.

Конечно, у них нет таких огромных возможностей как, например у профессионального оборудования, но они могут осуществить практически любую задумку.

Модели и их отличия, 9 фото

Несмотря на то, что их используют для обучения, также можно применить для обработки элементов, имеющих цилиндрическую и коническую форму, нарезать резьбу, шлифовать, произвести накатку, заточить инструмент и так далее.

Даже если вы хотите произвести какую-то работу, для которой станок не приспособлен, то выбор дополнительных приспособлений для расширения возможностей устройства огромен. Одно из самых приятных отличий от обычных моделей, это их компактность, они с легкостью помещаются в гараж и не занимают много места. При этом функциональные возможности практически такие же.

Одними из самых популярных моделей, которые полюбились учителями труда и энтузиастами это «учебный ТВ-4», ТВ-11, ТВ-7, Proma Profi. Основные их отличия состоят в характеристиках. Например, может различаться ход суппорта, диаметр обработки над ним, высота центров либо класс шпинделя.

ТВШ-2 (ТВ-2)

ТВШ-3 (ТВ-3)

16У04П

Еще можно заметить такие особенности, как разность подачей и количество оборотов в минуту. Более простые модели, не имеют такой большой и широкий функционал. И работа с ними, не настолько удобная как с более дорогими станками.

Технические характеристики учебных станков

Популярная модель ТВ — 4 имеет следующие характеристики:

  1. Длина обтачивания — 300 мм.
  2. Шпиндель может вращаться от 120 до 710 оборотов в минуту, в зависимости от режима в котором он работает.
  3. Интенсивность вращения изделия регулируется шестью скоростями.
  4. Предел продольных подач колеблются между 0,08 до 0,12 мм/об, тогда как шаг нарезаемой резьбы от 0,8мм, до 1- 1,25 мм.
  5. Диаметр материала, который устанавливается над нижней частью суппорта и над станиной составляет 125 и 200 мм.
  6. Диаметр отверстия в шпинделе имеет 16 мм.
  7. Мощность электродвигателя составляет 0,6 кВт.

Таких характеристик вполне достаточно для обучения или любительских работ

Конструкция агрегатов по металлу типа школьник

Большинство моделей имеют одну и ту же конструкцию, так же, как и схему работы. Самые важные детали в устройстве такого оборудования это: задняя и передняя шпиндельная бабка, стержневой инструмент, станина, электрический мотор и суппорт.

Деталь, на которую крепятся все составляющие — это станина. От установленного электродвигателя до шпинделя натягивается ремень, через него передается крутящий момент.

А сам шпиндель — это вращающийся вал, в его конце находится трезубец, планшайба либо патрон. Они используются для крепления различных деталей. Не менее важная составляющая, это задняя бабка она также крепит деталь, но уже сзади.

Суппорт имеет очень ответственную функцию, он должен обеспечивать работу режущей части, и хорошо её удерживать. А коробка подач регулирует скорость вращения. В основном, устройство и методы работы простых станков не отличаются от дорогих доиндустриальных моделей.

Принцип работы и основы правильной эксплуатации

Смастерить что-то на подобном станке очень просто. Из-за маленьких габаритов, относительно простой конструкцией и скудным списком работ, которые можно выполнить, сравнивая с более дорогими устройствами. Научиться работать с ними можно буквально за 5 минут.

Схема, их действия следующая: в задней бабке есть отверстия, там прикрепляются инструменты, которые нужны для конкретной задачи. Благодаря направляющим она всегда подвижна, в зависимости от длинны деталей, она устанавливается в разные положения.

А сама каретка, отвечает за подвижность рабочего инструмента, она установлена на направляющих:

  1. Работа со станком, дело может быть и лёгкое, но очень опасное. И перед его использованием, нужно соблюдать некоторые правила.
  2. Все движения тела должны быть плавными, без резких манипуляций.
  3. Перед включением, нужно проверить, чтобы все части были закрыты заводской защитой, и на элементах станка не лежат различные предметы.
  4. Обязательно удостовериться в том, что переключатели и рукоятки находятся в нейтральном положении.
  5. Уделить особое внимание тому, как закреплены заготовки и режущий инструмент, чтобы они не вылетели на высокой скорости.
  6. Ни в коем случае не удаляйте стружку руками, а при помощи щёток, крючков либо стружколомов.
  7. Следите за тем, чтобы ваша работа не смогла причинить кому-то вред и самим себе.

Школьный токарный станок в хозяйстве вещь очень нужное. Он простой в конструкции, надёжный и маленький. А приобретение такого устройства уж точно принесет много пользы.

Школьные токарные станки

Школьные токарные станки — учебные универсальные токарно-винторезные станки используются для всевозможных токарных работ в мастерских школ для политехнического обучения, для малого и среднего бизнеса. Малогабаритные токарные станки применяются, также, для оснащения ПАРМ (передвижная автомобильная ремонтная мастерская) военного и гражданского назначения.

По своим возможностям школьные токарные станки находятся между станками класса «Хобби» и производственными. Даже самые первые школьные токарные станки имеют основные узлы промышленного токарного станка: коробку скоростей и коробку подач. Школьные токарные станки можно использовать на несложных работах в ремонтных мастерских, тогда как «хоббийные» станки не предназначены для этого.

Первые школьные токарные станки ТВШ, ТВШ-2, ТВШ-3, как и множество настольных станков класса «Хобби», производились в мастерских технических учебных заведений, в исправительных трудовых учреждених для несовершеннолетних (ТКН) и на нескольких машиностроительных заводах. Со временем выпуск школьных станков на этих предприятиях был прекращен.

В настоящее время основным производителем школьных токарных станков является Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году. Сегодя завод МАГСО существует в составе ФПГ КомТех-Плюс — http://ktprof.ru.

Завод МАГСО в составе Компании КомТех-Плюс производит, также, учебные фрезерные станки, сверлильные, заточные и токарные станки с ЧПУ.

ТВШ-2 (ТВ-2) Школьный токарный станок

Универсальный токарно-винторезный малогабаритный станок ТВШ-2, один из первых школьных токарников, выпускался в 50. .60-х годах прошлого века. Станок умеет резать три резьбы и имеет три подачи.

Раннего выпуска универсальный токарно-винторезный станок ТВШ-2 (Чугунная крышка передней бабки).

Позднего выпуска токарно-винторезный станок ТВШ-2 (Штампованная крышка передней бабки).

Модернизация школьного токарного станка ТВШ-2

ТВШ-3 (ТВ-3) Школьный токарный станок

Школьный токарный станок ТВШ-3 (ТВ-3) — модернизированный ТВШ-2.

Производители токарно-винторезного станка модели ТВШ-3 — Техникум г. Энгельс, Исправительные трудовые учреждения для несовершеннолетних (ТКН), Верхнетуринский машиностроительный завод.

ТВШ-3 (ТВ-3) первые школьные токарно-винторезные станки, выпускавшиеся в 60-х годах прошлого века. За основу конструкции станка, по всей видимости, был взят станок немецкого производства. В 70-х годах модель ТВШ-3 заменил более совершенный токарно-винторезный станок — ТВ-4.

Общий вид токарно-винторезного станка ТВШ-3

Раннего выпуска универсальный токарно-винторезный станок ТВШ-3.

Позднего выпуска универсальный токарно-винторезный станок ТВШ-3.

ТВ-4 Школьный токарный станок

Станок ТВ-4 заменил устаревшие первые школьные токарно-винторезные станки ТВШ-2 и ТВШ-3 (ТВ-3) и выпускался в 70-х годах прошлого века.

Общий вид токарно-винторезного станка ТВ-4

ТВ-6 Школьный токарный станок

Производителем станка ТВ-6М являлся Дубненский литейно-механический завод «Октябрь» — г. Дубно Ровенской области на Украине.

Общий вид токарно-винторезного станка ТВ-6

Станок ТВ-6 заменил в производстве токарно-винторезный станок ТВ-4.

ТВ-7 Школьный токарный станок

Учебный токарно-винторезный станок ТВ-7 отличается от станка модели ТВ-6 и ТВ-6М конструкцией передней бабки и коробки скоростей. В станке модели ТВ-7 скорости переключаются переброской приводного ремня и при помощи двухскоростной понижающей коробки. Начиная с этой модели станка учебные станки этой серии получили дополнительно три подачи и три метрических резьбы.

Скорость вращения шпинделя переключается переброской ремней, поэтому исчезли две рукоятки на шпиндельной бабке.

Начиная с модели станка ТВ-7, школьные станки получили 8 подач и научились резать целых 6 резьб.

Общий вид токарно-винторезного станка ТВ-7

ТВ-7М Школьный токарный станок

Производителем учебного токарно-винторезного станка ТВ-7 является Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Модели станков ТВ-7М, ТВ-9, ТВ-11 отличаются только длиной станины и, соответственно, РМЦ. Станки выпускаются без тумб, в настольном варианте.

Межцентровые расстояния токарных станков ТВ-7М, ТВ-9 и ТВ-11:

  • ТВ-7М — РМЦ 275 мм
  • ТВ-9 — РМЦ 525 мм
  • ТВ-11 — РМЦ 750 мм

Общий вид токарно-винторезного станка ТВ-7М

ТВ-9 Школьный токарный станок

Токарно-винторезный настольный станок ТВ-9 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Станок ТВ-9 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ при массе детали 10 кг, в том числе:

  • проточка и расточка цилиндрических и конических поверхностей
  • сверление
  • отрезка
  • нарезка резьб
  • подрезка торцов

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Станок ТВ-9 отличается от токарных станков и ТВ-7М и ТВ-11 межцентровым расстоянием, РМЦ:

  • ТВ-7М — РМЦ 275 мм
  • ТВ-9 — РМЦ 525 мм
  • ТВ-11 — РМЦ 750 мм

Общий вид токарно-винторезного станка ТВ-9

ТВ-11 Школьный токарный станок

Токарно-винторезный настольный станок ТВ-11 выпускался предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Станок ТВ-11 является настольным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в том числе точных, в центрах, в патроне, в цанге, для нарезания резьбы при массе детали 5 кг, в том числе:

  • проточка и расточка цилиндрических и конических поверхностей
  • сверление
  • отрезка
  • нарезка резьб
  • подрезка торцов

Станок обеспечивает высокое качество обработанных поверхностей по форме и шероховатости. При обработке материала сталь 45 с использованием алмазных резцов при проведении отделочных операций достигается шероховатость поверхности Ra не более 0,2 мкм.

Улучшенные динамические характеристики станка обеспечивают производительные режимы при черновой обработке.

Рациональная компоновка станка, высокая надежность его узлов, оптимальное расположение органов управления делает станок удобным в эксплуатации и обслуживании. В опорах шпинделя станка установлены прецизионные радиально-упорные шарикоподшипники, что в сочетании с жесткой конструкцией основных узлов обеспечивает высокую точность обработки.

Привод главного движения оснащен частотным преобразователем производства фирмы «MITSUBISHI», позволяющим производить бесступенчатое регулирование частоты вращения шпинделя c высоким моментом.

Станок комплектуется различными принадлежностями и приспособлениями, позволяющими расширить его технологические возможности.

Станок ТВ-11 отличается от токарных станков ТВ-7М и ТВ-9 увеличенным межцентровым расстоянием, РМЦ:

  • ТВ-7М — РМЦ 275 мм
  • ТВ-9 — РМЦ 525 мм
  • ТВ-11 — РМЦ 750 мм

Традиционная наглядная компоновка станка в сочетании с отработанной кинематической схемой позволяет уверенно обеспечить токарную обработку с классом точности «Н» в течение длительного срока эксплуатации.

В сравнении с предлагаемыми на рынке малогабаритными станками — он прост в эксплуатации, надежен и долговечен.

Станок изготавливается класса точности Н.

Общий вид токарно-винторезного станка ТВ-11

16У03П токарный станок повышенной точности

Токарно-винторезный станок 16У03П выпускался в СССР предприятием Кироваканский завод прецизионных станков г. Кировакан (Ванадзор) и, в настоящее время, производство их прекращено.

Основным назначением станка было обучение токарному делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных и ремонтных мастерских.

16У04П токарный станок повышенной точности

Токарно-винторезный станок 16У04П выпускался в СССР предприятием Кироваканский завод прецизионных станков г. Кировакан (Ванадзор) и, в настоящее время, производство их прекращено.

Основным назначением станка было обучение токарному делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных и ремонтных мастерских.

Школьный токарный станок по металлу

Для обучения навыкам работы станочником в школах и училищах выпускались упрощенные модели оборудования. Напольные токарные станки в мастерских управлялись в ручном режиме и не годились для массового производства изделий. На них вытачивались единичные детали простой конфигурации. В настоящее время компактные модели оборудования востребованы в домашних и ремонтных мастерских. На них можно изготовить запчасти для ремонта и деревянные элементы мебели.

Первые модели школьных токарных станков собирались в детских трудовых колониях, пока не был построен специальный завод. Начиная с 1956 года, изготовление учебных станков наладили на МАГСО – Ростовском заводе, построенном под выпуск малогабаритного металлорежущего оборудования. На нем модели малогабаритного оборудования постоянно совершенствовались и улучшались.

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

  • малые габариты;
  • простота конструкции;
  • безопасность при работе;
  • ручное управление и легкое обслуживание;
  • обработка малых по размеру заготовок;
  • низкая производительность;
  • невозможность изготовления партий деталей.

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Станок токарный был рассчитан только на обучение. На него можно установить небольшие заготовки до 10 кг и прокат до 16 мм.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

Принцип работы

Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.

Основные узлы и детали учебного токарного станка по металлу:

  • станина;
  • передняя бабка;
  • шпиндель;
  • электродвигатель;
  • суппорт с салазками;
  • задняя бабка;
  • вал;
  • винт;
  • корыто для стружки;
  • лампа;
  • защитные приспособления.

Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.

От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.

Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.

Устройство станка ТВ-4

Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.

Модели школьных станков

Первый токарный станок по металлу Школьник, массово поступивший в мастерские, был ТВ-2, затем ТВШ-2. Изготавливались обе модели в настольном варианте. Отдельные партии ТВШ-2 имели стойки для напольной установки.

За ними последовали в течение нескольких лет усовершенствованные напольные модели: ТВ-3, ТВ-4 и ТВ-6. Все они мало отличались друг от друга, в основном формой корпусов узлов, имели по 3 скорости перемещения суппорта и 6 скоростей вращения шпинделя, могли нарезать по 3 резьбы. Модель ТВ-4 применялась и для работы по дереву, до выпуска специальных деревообрабатывающих токарных станков серии СТД.

В школах особенно популярным стал ТВ-6. Он выпускался одновременно с МАГСО на Дубненском заводе Октябрь и поступал в мастерские большими партиями. Он отличался размером шпинделя, вместо 100 мм, как у предыдущих моделей, имел 125 мм. Электродвигатель мощностью 1,1 кВт заменил двигатели в 0,6 кВт.

Последующие модели токарных учебных станков: ТВ-7, ТВ-9 и ТВ-11 выпускались в настольном варианте и были модернизированы. Они имели 6 скоростей перемещения суппорта, нарезали 6 резьб. Между собой станки отличались внешним оформлением и межцентровым расстоянием.

Школьный токарный станок – почему он популярен не только на уроках труда?

Школьный, хорошо известный многим мальчишкам токарный станок по металлу нашел свое применение даже за пределами учебных заведений. В чем заключается секрет его популярности?

1 Модели и их отличия

Такой токарный станок – настоящая находка для многих мастеров. Если вы стараетесь делать в своем доме все самостоятельно, то стоит серьезно задуматься о покупке такого оборудования. С его помощью вы легко обработаете элементы различной формы, даже конической и цилиндрической, без проблем нарежете резьбу и, если надо, произведете накатку, шлифовку и затачивание инструментов. При этом обрабатывается любой материал: дерево, металл и пластик.

Стоит отметить огромный выбор дополнительных приспособлений, которые позволят расширить возможности устройства. Например, проводить нарезку зубьев, фрезерование. Не представит проблемы обработка колесных пар, муфт и иных сложных элементов. Учебный станок несколько ограничен в своих возможностях, однако это не снижает его популярность. Во-первых, с его помощью легко можно выполнить набор стандартных операций. Во-вторых, такой токарный станок более компактный, что позволяет установить его как в учебном помещении, так и в небольшом гараже.

Одной из наиболее распространенных моделей токарных станков, столь любимых учителями труда, по праву можно назвать «учебный ТВ-4». Свое название он получил исключительно из-за активного использования в стенах советских школ. При этом оборудование вполне работоспособно и может посоревноваться со многими иными моделями настольных токарных станков. К достоинствам ТВ-4 следует отнести небольшие размеры и превосходные функциональные возможности.

Легкое полуавтоматическое оборудование характеризуется нормальным классом точности. Благодаря этим плюсам его до сих пор активно используют в домашних целях даже современные умельцы.

Также неплохо себя зарекомендовал школьный станок по металлу PROMA. Модель Profi производит отделку небольших деталей. К достоинствам этой серии следует отнести невысокую стоимость, низкий уровень шума и простоту эксплуатации. Работает оборудование от обычной сети 220 В. Литая станина и жесткие направляющие позволяют добиться высокого класса точности. А опция бесступенчатого изменения скорости вращения рабочего инструмента совместно с устройством цифрового вывода позволит подобрать наиболее подходящий режим работы.

2 Технические характеристики такого станка по металлу

Токарный станок ТВ-4 имеет длину обтачивания 300 мм. 6 скоростей позволяет самостоятельно установить интенсивность обработки изделия. В зависимости от выбранного режима шпиндель вращается со скоростью от 120 до 710 оборотов в минуту. Диаметр изделий, устанавливаемых над станиной и над нижней частью суппорта, не должен превышать 200 и 125 мм соответственно. А обрабатываемые прутки не должны быть толще 15 мм. Пределы продольных подач составляют 0,08–0,12 мм/об, а шаг нарезаемой резьбы – 0,8 мм, 1 и 1,25 мм. Оборудование оснащено электродвигателем мощностью 0,6 кВт, а диаметр отверстия в шпинделе составляет 16 мм.

Устройство Profi-350 имеет несколько лучшие показатели. Например, частота вращения шпинделя колеблется в пределах от 100 до 3000 об/мин. Диаметр обрабатываемых заготовок, устанавливаемых над станиной, не должен превышать 180 мм, а длина деталей в центрах – 350 мм. Диапазон дюймовой резьбы составляет 12–52 TPI, а метрической – 0,4–2,0 мм. Продольные подачи находятся в пределах от 0,1 до 0,2 мм/об. В шпинделе имеется отверстие диаметром 20 мм. Оборудование укомплектовано электродвигателем мощностью 350 кВт. Этот токарный станок довольно компактен, в упаковке его габариты – 90х40х40 см, а вес всего 54 кг.

3 Как устроен токарный школьный агрегат?

Практически все модели этого оборудования имеют одинаковую конструкцию и принцип работы. Главные элементы настольных станков: станина, стержневой инструмент, передняя шпиндельная и задняя бабка, суппорт. Рассмотрим значение каждой детали. В качестве основы выступает станина. Именно на эту часть фиксируются все остальные элементы, которые включает в себя «Школьник». Шпинделем называется вал, получающий вращательный момент от электродвигателя. Это действие происходит посредством ременной передачи и подшипников.

На конец вала наносится резьба, куда навинчивается трезубец, патрон либо планшайба. Все эти приспособления служат для фиксации разных типов деталей. Так, в торцах длинных заготовок просверливают по центру небольшое отверстие, глубиной не более 9 мм и диаметром около 4 мм. Затем с помощью ножовки делают неглубокий пропил через центр. После чего закрепляют элемент в трезубце. Если деталь имеет небольшой диаметр и длину, не превышающую 15 см, то ее фиксируют с помощью патрона. Для этого один край сострагивают на конус и вбивают его в приспособление. Чтобы обеспечить надежную фиксацию, следует в боковое отверстие вкрутить шуруп. А вот короткие элементы большого диаметра устанавливают в планшайбы. Надежность такого крепления обеспечивается с помощью винтового соединения.

На шпиндельную бабку возлагается довольно ответственная функция – обеспечивать вращение обрабатываемой детали, плюс ее надежная фиксация. Задняя бабка необходима, чтобы крепить правый край детали. Ее подводят к обрабатываемому элементу по направляющим основы и фиксируют посредством болтового соединения. В завершение с помощью маховика к концу заготовки придвигают специальную деталь – центр, и зажимами проводят окончательную фиксацию.

В пиноли задней бабки учебных токарных станков по металлу размещается стержневой инструмент. Он служит для обработки отверстий. А вот суппорт отвечает за функционирование режущей части и ее надежную фиксацию. В качестве опоры под рабочий инструмент выступает подручник. Он крепится простым поворотом рукоятки и перемещается вдоль и поперек станины.

Очень важная роль в устройстве этого типа оборудования отведена коробке подач. Этот узел посредством шестерни передаточного механизма получает движение от коробки скоростей. Установив рукоятку в нужном положении, можно получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм либо продольную подачу с шагом 0,08; 0,1; 0,12 мм. Также с ее помощью активируется ходовой валик или винт. Причем конструкцией предусмотрено, что в движение может приходить только один из элементов. А наполнив маслом специальную емкость, расположенную в верхней части коробки подач, вы обеспечите смазывание деталей. Соответственно, они прослужат дольше. Поступление смазывающей жидкости происходит через фитили.

Стоит сказать пару слов и об электрооборудовании. Этот узел состоит из магнитного пускателя, трехфазного короткозамкнутого асинхронного электродвигателя, трансформатора, плавких вставок и электрощита. На последнем размещаются переключатели освещения, а также общего включения устройства.

4 Как он работает и основы правильной эксплуатации

Работать на таком оборудовании довольно просто, не зря именно его выбирают для учебных заведений. В пиноли задней бабки находятся отверстия, куда и устанавливаются рабочие инструменты. Эта часть устройства подвижна и перемещается по направляющим. Ее положение подгоняют в соответствии с размерами обрабатываемой детали. Каретка суппорта также движется по направляющим во время работы и перемещает рабочий инструмент.

Резцедержатели бывают разных видов. Их тип подбирается в зависимости от нагрузок и материала обрабатываемого изделия. Например, одиночные резцедержатели прекрасно справятся с работами среднего уровня сложности. Но сегодня все большей популярностью пользуются современные резцовые головки, на которых зафиксировано несколько режущих элементов одновременно, но школьный вариант станка работает с классическим набором.

Прежде чем начинать работы, следует внимательно ознакомиться с техникой безопасности. Если речь идет про школьный урок труда, то включать устройство и тем более обрабатывать заготовки можно только под присмотром учителя. На станину запрещается класть любые посторонние предметы, в том числе и инструменты. А элементы ременной передачи следует оградить. Нельзя опираться на части машины. Если возникли какие-либо неисправности, нужно немедленно оповестить учителя.

Работать следует только в специальной одежде, при этом следите, чтобы ее края не свисали. А волосы желательно спрятать под головным убором. Если предполагается образование стружки, то понадобятся еще и защитные очки. Перед запуском «Школьника» проверяют, надежно ли зафиксированы все узлы. Обязательно надо взглянуть на заземляющий провод и протестировать на холостом ходу исправность клавиш «Пуск» и «Стоп». Если обнаруживается какая-нибудь неполадка, приступать к работе нельзя, пока она не будет устранена.

Во время обработки деталей важно следить, чтобы рабочий инструмент и заготовка были надежно зафиксированы. Все действия – замена обрабатываемой детали, режущих инструментов, регулировка их положения, чистка и т. д. – должны производиться только на выключенном оборудовании. Также важно следить за чистотой, убирать стружку специальными приспособлениями, проверять наличие масла в резервуаре над коробкой подач. Нельзя оставлять работающий токарный станок без присмотра. Если планируется небольшой перерыв, следует обесточить оборудование. Настройку и регулировку электроаппаратуры токарных станков «Школьник» должны производить только квалифицированные специалисты.

Токарный станок школьный


Школьный токарный станок по металлу

Для обучения навыкам работы станочником в школах и училищах выпускались упрощенные модели оборудования. Напольные токарные станки в мастерских управлялись в ручном режиме и не годились для массового производства изделий. На них вытачивались единичные детали простой конфигурации. В настоящее время компактные модели оборудования востребованы в домашних и ремонтных мастерских. На них можно изготовить запчасти для ремонта и деревянные элементы мебели.

Токарный станок по металлу для школы

Первые модели школьных токарных станков собирались в детских трудовых колониях, пока не был построен специальный завод. Начиная с 1956 года, изготовление учебных станков наладили на МАГСО – Ростовском заводе, построенном под выпуск малогабаритного металлорежущего оборудования. На нем модели малогабаритного оборудования постоянно совершенствовались и улучшались.

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

  • малые габариты;
  • простота конструкции;
  • безопасность при работе;
  • ручное управление и легкое обслуживание;
  • обработка малых по размеру заготовок;
  • низкая производительность;
  • невозможность изготовления партий деталей.

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Станок токарный был рассчитан только на обучение. На него можно установить небольшие заготовки до 10 кг и прокат до 16 мм.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

Принцип работы

Производились школьные токарные cтанки по металлу в СССР для обучения подростков токарному делу на простом и безопасном оборудовании. Они работали по принципу большого универсального токарного станка, но все функции и устройство были упрощены. Движение шпинделя и суппорта происходило от одного двигателя, расположенного непосредственно под коробкой скоростей. Ведущий вал со шкивом на конце выходил непосредственно в гитару. Отсутствие коробки передач делало схему работы простой, управление прямое.

Основные узлы и детали учебного токарного станка по металлу:

  • станина;
  • передняя бабка;
  • шпиндель;
  • электродвигатель;
  • суппорт с салазками;
  • задняя бабка;
  • вал;
  • винт;
  • корыто для стружки;
  • лампа;
  • защитные приспособления.

Деталь зажимается в шпинделе. Длинная заготовка типа вала засверливается в торце и поджимается центром, установленным в задней бабке. Короткая точится закрепленная только на передней бабке. При включении электропривода происходит вращение шпинделя. Прямое или обратное направление выбирается переключением вращения двигателя.

От коробки скоростей вращается вал или винт. Они обеспечивают продольное перемещение суппорта с салазками, на которых установлен резец. Для поперечного точения на большинстве моделей надо вращать ручку салазок, автоматического перемещения нет.

Изменение скорости вращения детали осуществляется перекидыванием ремня с одного шкива на другой и перемещением шестеренок поворотом ручек на панели передней бабки.

Устройство станка ТВ-4

Для сверления и внутренней расточки в оси станка инструмент устанавливается на задней бабке.

Модели школьных станков

Первый токарный станок по металлу Школьник, массово поступивший в мастерские, был ТВ-2, затем ТВШ-2. Изготавливались обе модели в настольном варианте. Отдельные партии ТВШ-2 имели стойки для напольной установки.

За ними последовали в течение нескольких лет усовершенствованные напольные модели: ТВ-3, ТВ-4 и ТВ-6. Все они мало отличались друг от друга, в основном формой корпусов узлов, имели по 3 скорости перемещения суппорта и 6 скоростей вращения шпинделя, могли нарезать по 3 резьбы. Модель ТВ-4 применялась и для работы по дереву, до выпуска специальных деревообрабатывающих токарных станков серии СТД.

Токарный станок ТВ-6 Токарный станок по металлу для школы ТВ2 Токарный станок ТВ-11

В школах особенно популярным стал ТВ-6. Он выпускался одновременно с МАГСО на Дубненском заводе Октябрь и поступал в мастерские большими партиями. Он отличался размером шпинделя, вместо 100 мм, как у предыдущих моделей, имел 125 мм. Электродвигатель мощностью 1,1 кВт заменил двигатели в 0,6 кВт.

Последующие модели токарных учебных станков: ТВ-7, ТВ-9 и ТВ-11 выпускались в настольном варианте и были модернизированы. Они имели 6 скоростей перемещения суппорта, нарезали 6 резьб. Между собой станки отличались внешним оформлением и межцентровым расстоянием.

Модель станкаРМЦ, межцентровое расстояние, мм
ТВ-7275
ТВ-9525
ТВ-11750

Высокую точность при обработке деталей обеспечивали жесткая станина и установленные на шпинделе радиально-упорные регулируемые подшипники.

Комплектация токарных станков Школьник различными приспособлениями делает оборудование универсальным.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Настольный токарный станок по металлу школьник

Изначально школьные модели токарных станков предназначены для организации учебного процесса и формирования первичных навыков работы на этом оборудовании. Однако со временем область их применения значительно расширилась. Сейчас школьный токарный станок, предназначенный для обработки металла и деревянных изделий, можно встретить не только в учебных специализированных классах, но и во многих домашних мастерских.

Требования к учебному оборудованию

Пример школьного токарного станка

Такая популярность школьных станков обусловлена простотой их конструкции, возможностью выполнять основные виды токарных работ, а также низкими требованиями к эксплуатации. Однако наряду с этим необходимо учитывать предъявляемые требования к компоновке и эксплуатационным качествам оборудования этого типа.

Главной особенностью конструкции школьных станков являются ее большие размеры. Большинство моделей настольного типа, что значительно снижает требования к условиям монтажа. Благодаря этому обрабатывающий механизм может использоваться в условиях домашней мастерской или небольшого производственного цеха. Но при этом следует учитывать особенности применения школьных станков.

Для полноценного анализа необходимо изучить основные эксплуатационные и технические параметры оборудования:

  • производительность. Этот показатель значительно меньше, чем у профессиональных заводских станков. Изначально школьные установки не рассчитаны для массового производства деталей;
  • ограничение по размеру заготовок. Так как большинство станков по металлу имеют небольшие размеры — на них можно выполнять токарные работы только для небольших заготовок;
  • точность выполнения операции. Управление работой станка в большинстве случаев осуществляется вручную. Это негативным образом сказывается на качестве токарных работ;
  • простота в эксплуатации. Для выполнения ремонтных и профилактических работ не понадобится специальное оборудование. Конструкция станка устроена таким образом, что большинство мероприятий можно выполнять самостоятельно, ознакомившись с инструкцией по эксплуатации.

Но одним из главных преимуществ школьных токарных станков является безопасность работы на них. В конструкции предусмотрены компоненты, предотвращающие появление опасных для жизни ситуаций. Обязательными являются установка защитных прозрачных панелей, в наличии имеется устройство принудительного выключения оборудования в случае возникновения сбоев в работе.

В настоящее время школьные токарные модели по металлу практически не выпускаются из-за низкого спроса. Поэтому чаще всего используется оборудование, изготовленное в 70-х и 80-х годах прошлого века.

Конструктивные элементы школьных учебных станков

Конструкция школьной модели ТВ-7

Компоновка учебных токарных станков в большинстве случаев классическая. Разница между моделями заключается в их исполнении, настольные или напольные, а также перечнем технических характеристик. Но для актуальности использования данного типа оборудования необходимо ознакомиться с его конструкцией.

Расположение элементов практически любого школьного токарного станка можно охарактеризовать как классическое. На станине, изготовленной из чугуна или металлических листов, монтируются основные блоки оборудования — передняя и задняя бабки, резцедержатель и суппорт. Однако при этом следует учитывать требуемую простоту конструкции. Она заключается в следующем:

  • отсутствие коробки передач. Смена режимов происходит вручную;
  • изменение скоростей выполняется с помощью ременного привода. Наличие шестеренчатой коробки нецелесообразно, так как это усложнит конструкцию;
  • упрощенная конструкция шпиндельной головки. Она предназначена для фиксации заготовки и передачи крутящего момента. В большинстве случаев функция изменения положения продольной оси детали в конструкции станка отсутствует;
  • на станине отсутствует выемка для обработки массивных деталей.

Подача охлаждающей жидкости осуществляется за счет встроенной системы. В случае ее отсутствия обработка СОЖ выполняется вручную.

В токарном станке по металлу обязательно должен присутствовать механический тормоз. Он срабатывает во время установки рукояти и управления шпинделем в нейтральное положение. Это обеспечивает минимизацию появления брака во время обработки.

Характеристики и параметры станков для обучения

Настольная школьная токарная модель

Так как школьное оборудование имеет худшие показатели производительности и относительно низкие технические параметры, к анализу возможностей станка следует подойти профессионально. Для этого необходимо детально изучить паспорт, определить перечень выполняемых операций и требования к характеристикам заготовки.

Определяющим параметром выбора является расстояние от плоскости станины до центров. Аналогичным нему является удаление до оси вращения шпинделя. Таким образом можно определить максимально допустимый диаметр обрабатываемой заготовки. На ее длину влияет расстояние между передней и задней бабками. При этом необходимо учитывать параметры смещения последней.

Дополнительно для полноценного анализа школьного станка изучаются следующие характеристики:

  • пределы частот вращения шпиндельной головки;
  • номинальная мощность электродвигателя;
  • диаметр отверстия шпинделя для установки прутка;
  • параметры блока подачи режущего инструмента — значение продольных и поперечных смещений;
  • характеристики передвижения пиноли задней бабки;
  • виды и параметры формируемой резьбы.

Немаловажным моментом являются размеры и габариты конструкции. От этого зависят требования к ее установке и дальнейшей эксплуатации. Большинство школьных моделей имеют небольшие размеры, что дает возможность выполнить монтаж даже в условиях небольшой домашней мастерской.

Резцедержатель некоторых моделей школьных станков по металлу может предусматривать установку нескольких резцов. Это позволит выполнять различные типы операций по токарной обработке без смены режущего инструмента.

Для корректной эксплуатации оборудования необходимо придерживаться следующих основных правил:

  • электрические элементы должны быть заземлены;
  • рабочее место обеспечивается хорошим освещением;
  • обязательное использование средств индивидуальной защиты;
  • перед началом работы необходимо ознакомиться с функциональными возможностями станка, а также техникой безопасности;
  • соблюдение правил эксплуатации — своевременное выполнение профилактических и ремонтных работ.

В целом школьный станок, предназначенный для токарных работы по металлу, можно охарактеризовать как надежное недорогое оборудование. Для повышения его функциональности в некоторых случаях выполняется небольшая модернизация.

Для детального ознакомления с возможностями оборудования предлагается посмотреть видеоматериал, в котором подробно описывается работа модели ТВ-4:

Школьный токарный станок ТВ 6

фото:кинематическая схема токарного станка

фото:электрическая схема токарного станка

Передняя бабка предназначена для поддержания обрабатываемой заготовки и передачи ей вращательного движения. В токарном станке ТВ 6 передняя бабка является и коробкой скоростей и имеет шесть ступеней скоростей.

Монтаж передней бабки осуществляется по линии центров в горизонтальной плоскости при помощи двух установочных винтов. Шпиндель передней бабки установлен на двух упорных подшипниках 9 и радиальном подшипнике 19.

Вращательное движение передается от электродвигателя через ременную передачу на ведущий вал коробки скоростей. Внутри коробки, движение передается через вал 2 и неподвижное зубчатое колесо 3 на вал 4 с неподвижными шестернями 12, 6 и блоком шестерен 5.

Блок шестерня 5 принимает участие только при реверсе подачи.

Вращение заготовки, закрепленной в трехкулачковом патроне или планшайбы, передается от шпинделя. При обработке заготовки в центрах, в шпиндель вставляется неподвижный центр.

В коробке скоростей установлено устройство для изменения направления суппорта. Это осуществляется перемещением зубчатого колеса 15 в левое или правое положение при помощи рукоятки 3.

В левом положении зубчатого колеса 15 выполняется прямое вращение от блока шестерен 16. В правом положении колеса 15 выполняется обратное вращение при помощи паразитной шестерни 6.

фото:передняя бабка токарного станка

Гитара – передаточный механизм, служащий для передачи вращательного движения от шпинделя коробки скоростей к коробке подач.

Гитара состоит из кронштейна 1 и шестерен 2,4,7.

фото:гитара токарного станка

Вращательное движение на коробку подач передается от коробки скоростей через передаточный механизм.

Поворачивая рукоятку 4 в трех положениях, блок-шестерен 6 перемещается по шлицам вала 5 и поочередно входит в зубчатое зацепление зубчатыми колесами 2,3,4. Что дает возможность нарезать метрическую резьбу с шагом 0,8; 1; 1,25 мм и продольную подачу суппорта 0,08; 0,1; 0,12 мм/об.

Рукояткой 5 осуществляется включение ходового винта и валика.

Смазка трущихся поверхностей и шестерен осуществляется фитилями.

фото:коробка подач токарного станка

Фартук предназначен для механической продольной подачи суппорта от ходового валика, винта и ручной продольной подачи.

Маховиком 1 осуществляется ручная подача. Маховик сидит на валу 4, на котором установлено зубчатое колесе 11, входящее в зацепление с шестерней 3. Шестерня 3 сидит на валике реечной шестерни 2.Реечная шестерня, в свою очередь, входит в зацепление с зубчатой рейкой.

Механическая подача осуществляется червяком 5, установленном на ходовом валике 10 при помощи шпоночного соединения. Червяк входит в зацепление с червячной шестерней 13 и далее через муфту передается на реечную шестерню.

фото:фартук токарного станка

Задняя бабка предназначена для поддержания конца заготовки, во избежание радиального биения. Кроме этого, в заднюю бабку устанавливается сверло для обработки отверстий.

Корпус 1 расположенный в основании 2 перемещается по направляющим станины.

Пиноль перемещается в осевом направлении в корпусе. В пиноли имеется коническое отверстие, в которое вставляется различные инструменты для выполнения токарных и сверлильных работ (упорный центр, сверло, развертки и т.д.). Осевое перемещение пиноли осуществляется при помощи маховика 4 и винта 5.

Регулировка сооснтости пиноли задней бабки и шпинделя осуществляется гайкой 12 и двумя винтами 11, расположенных с обеих сторон задней бабки.

Фиксация задней бабки в нужном положении выполняется поворотом вправо рукоятки 13.

фото:задняя бабка токарного станка

Основные параметры ТВ 6
Наибольший диаметр обрабатываемой заготовки,мм 12
Наибольший диаметр заготовки, устанавливаемый над станиной,мм 200
Наибольший диаметр заготовки, устанавливаемый над суппортом,мм 80
Наибольшая длина обтачивания,мм 300
Шаг нарезаемой резьбы,мм 0,8;1;1,25
Высота центров,мм 108
Расстояние между центрами,мм 350
Частота вращения шпинделя,об/мин 130. ..170
Суппорт
Перемещение на одно деление лимба,мм:
продольное 0,5
поперечное 0,025
Перемещение на один оборот лимба,мм:
продольное 30
поперечное 2
Масса станка,кг 300
Габаритные размеры,мм:
длина 1100
высота 470
ширина 110

Видео:Токарный станок ТВ 6

Школьный токарный станок ТВ-6: устройство, технические характеристики, описание и отзывы

Практические занятия являются залогом успешного образования специалиста. Нельзя стать настоящим токарем, только лишь изучая теорию по учебникам. Здесь необходимо в первую очередь научиться работать за станком. С этой целью еще в 80-х прошлого века было начато производство токарно-винторезного станка ТВ-6. Выпускали его на Ростовском заводе учебно-станочного оборудования. Данный станок изготавливали для обучения азам, которые должен знать каждый токарь. Эту модель можно было встретить во многих школах и специальных учебных заведениях.

Назначение

Токарный станок ТВ-6 разрабатывался для обучения азам токарного дела. Поэтому никаких заоблачных характеристик от него ждать не нужно. Станок подходит для выполнения наиболее простых операций:

  • Выполнение метрической резьбы.
  • Расточка деталей, имеющих цилиндрическую (коническую) форму.

Токарный станок ТВ-6 («школьник», как его еще называют) может работать только с цветными металлами и сталью. Такой выбор объясняется тем, что материал во время обработки не должен выделять летучие соединения и пыль, оказывающие пагубное воздействие на окружающих.

Токарный станок ТВ-6 при первом осмотре удивляет своими небольшими размерами. При весе 300 килограммов его длина составляет 144 сантиметра, ширина – 47 см, высота – 110 см. Благодаря этому станок прекрасно вписывается даже в небольшие мастерские.

Результатом небольших габаритов являются небольшие размеры деталей, которые могут обрабатываться на станке. Агрегат позволяет работать с деталью, длина которой не превышает 35 см. При этом протачивание возможно на промежутке, длина которого не больше 30 см. Если говорить о высоте, то над станиной могут обрабатываться детали с диаметром до 20 см. Над суппортом это значение составляет всего 8 сантиметров.

Главные характеристики в сравнении с показателями других агрегатов можно увидеть на фотографии ниже.

Устройство токарного станка ТВ-6

Лучше понять возможности аппарата поможет понимание того, из каких узлов и механизмов состоит агрегат. Ведь именно конструкция обеспечивает указанные технические характеристики.

Конструкция представлена следующими основными механизмами:

  • Тумба (условно разделена на две части).
  • Экран для обеспечения безопасности.
  • Бабка (также условно выделяют переднюю и заднюю).

Коробка скоростей с 6 ступенями является передним узлом. К ней присоединен вал, который передает вращение от двигателя. Для этого используется ременная передача. Направление движения держателя резцов изменяется за счет специального механизма, установленного в коробке. Регулируется это с помощью рукояти. При ее повороте шестерня передвигается в одно из крайних положений. Если зубчатое колесо вращается влево, то происходит процесс прямого вращения. В этом процессе участвует блок шестеренок. Если же зубчатое колесо передвигается в правое положение, происходит вращение в обратную сторону. От радиального биения защищает задний узел. Кроме того, он позволяет обрабатывать отверстия при помощи сверла.

Разберем устройство токарно-винторезного станка ТВ-6 более подробно. Для этого рассмотрим основные его механизмы и узлы (их принцип действия и устройство) отдельно.

Тумба

Конструкция токарного станка разделяет тумбу на две части: переднюю и заднюю. Они имеют схожее, но неодинаковое устройство.

Передняя тумба собрана в форме буквы «П». Чтобы конструкция была более прочной, снизу и сверху монтированы ребра жесткости. Сзади тумбы размещен двигатель. Включается (выключается) он нажатием кнопки, которая находится спереди тумбы.

Отличием задней тумбы является то, что ее конструкция вместо двигателя включает электрический щиток.

Гитара и коробка передач

Гитарой называют передаточный механизм зубчатых колес. Она необходима для передачи движения от главного вала непосредственно к коробке. Гитара представляет собой кронштейн с закрепленными на нем шестернями. Токарный станок ТВ-6 имеет постоянное передаточное число, которое равно одной четвертой.

Гитара передает вращение на коробку передач. Она, в свою очередь, состоит из следующих деталей:

  • Шестеренки (5 шт. с разными характеристиками).
  • Рукоять для настроек (2 шт. ).

Параметры резьбы определяются за счет изменения настроек рукояти, которая размещается на лицевой стороне коробки передач. При ее вращении (а она имеет 3 положения) блок шестерня, двигающаяся по шлицам, зацепляет другую шестерню. На панели коробки находится еще одна рукоять, которая запускает ходовой валик и винт.

Фартук

Фартук необходим для подачи суппорта от ходового валика (винта) механическим или ручным способом. Если необходимо выполнить подачу вручную, следует вращать маховик, который расположен на валу-шестерне. Последний смыкается с шестерней, которая находится на валике реечного зубчатого колеса.

Червяк, соединенный при помощи скользящей шпонки с валиком, обеспечивает механическую подачу. Он передает движение на червячную шестерню. От нее по следующему зубчатому колесу и кулачковой муфте движение передается реечной шестерне. Кулачковая муфта соединена с рукоятью, поворот которой приводит к механической подаче.

Суппорт

Установка резцов в токарном станке по металлу ТВ-6 осуществляется благодаря суппорту. Благодаря наличию 4 салазок (кареток) резцы двигаются:

  • По направляющим в осевом направлении.
  • В направлении, перпендикулярном движению первой каретки.
  • В осевом направлении по направляющим третьей салазки.

Каретки установлены последовательно, то есть друг на друге. Деталь закрепляется на четвертой каретке с помощью специального механизма. При повороте рукоятки механизм отжимается, и его положение закрепляется штифтом.

Бабка

Второй конец детали при обработке на токарном станке ТВ-6 фиксируется с помощью задней бабки. Она имеет основание и корпус, за счет которых крепится к направляющим станины. По ним бабка и осуществляет движение. Внутри за счет маховика двигается в продольном направлении пиноль. Во внутреннее отверстие пиноли, по форме напоминающее конус, вставляются сверла, патроны и другой инструмент.

Токарный станок ТВ-6 – прекрасный представитель времен Советского Союза. Изготовленный в восьмидесятых прошлого века, он встречается до сих пор. И отказываться от него многие пользователи не собираются. Это надежный, долговечный станок, качественно выполняющий свои функции.

Решаясь на покупку данной модели токарного станка, опытные пользователи советуют ответить для себя на два главных вопроса:

  • Какие виды работ планируется выполнять на станке.

Конечно же, современные импортные аналоги обходят станок ТВ-6 по точности. Но если нужно снять более толстый слой металла, то равных «школьнику» не найти.

Что касается второго вопроса, то не все работы станок способен выполнить. К примеру, как отмечают некоторые из пользователей, на станке не удалось заточить трубу для резцов. Для расширения функциональных возможностей понадобится набор сменных шестеренок, которые необходимы для нарезания резьбы с помощью резца. Они позволят изменить при необходимости размер шага.

Из недостатков можно назвать то, что станок работает от электрической сети с напряжением 380 В. Если дома нет силовой линии, то аппарат нужно переделывать под 220 В. Еще один минус данного токарного станка – во время работы он очень громко шумит. Но с другой стороны, если установить его на своем частном дворе, то никаких проблем с этим не будет.

Как видно, отечественный токарный станок для работы с металлом ТВ-6, который производился с целью обучения токарному мастерству, нашел свое применение и в быту. Им пользуются многие любители изготовить своими руками полезные самоделки. Это надежный, долговечный агрегат, который даже спустя почти четыре десятилетия пользуется спросом.



Школьный токарный станок по металлу

Содержание статьи:

Изначально школьные модели токарных станков предназначены для организации учебного процесса и формирования первичных навыков работы на этом оборудовании. Однако со временем область их применения значительно расширилась. Сейчас школьный токарный станок, предназначенный для обработки металла и деревянных изделий, можно встретить не только в учебных специализированных классах, но и во многих домашних мастерских.

Требования к учебному оборудованию

Пример школьного токарного станка

Такая популярность школьных станков обусловлена простотой их конструкции, возможностью выполнять основные виды токарных работ, а также низкими требованиями к эксплуатации. Однако наряду с этим необходимо учитывать предъявляемые требования к компоновке и эксплуатационным качествам оборудования этого типа.

Главной особенностью конструкции школьных станков являются ее большие размеры. Большинство моделей настольного типа, что значительно снижает требования к условиям монтажа. Благодаря этому обрабатывающий механизм может использоваться в условиях домашней мастерской или небольшого производственного цеха. Но при этом следует учитывать особенности применения школьных станков.

Для полноценного анализа необходимо изучить основные эксплуатационные и технические параметры оборудования:

  • производительность. Этот показатель значительно меньше, чем у профессиональных заводских станков. Изначально школьные установки не рассчитаны для массового производства деталей;
  • ограничение по размеру заготовок. Так как большинство станков по металлу имеют небольшие размеры — на них можно выполнять токарные работы только для небольших заготовок;
  • точность выполнения операции. Управление работой станка в большинстве случаев осуществляется вручную. Это негативным образом сказывается на качестве токарных работ;
  • простота в эксплуатации. Для выполнения ремонтных и профилактических работ не понадобится специальное оборудование. Конструкция станка устроена таким образом, что большинство мероприятий можно выполнять самостоятельно, ознакомившись с инструкцией по эксплуатации.

Но одним из главных преимуществ школьных токарных станков является безопасность работы на них. В конструкции предусмотрены компоненты, предотвращающие появление опасных для жизни ситуаций. Обязательными являются установка защитных прозрачных панелей, в наличии имеется устройство принудительного выключения оборудования в случае возникновения сбоев в работе.

В настоящее время школьные токарные модели по металлу практически не выпускаются из-за низкого спроса. Поэтому чаще всего используется оборудование, изготовленное в 70-х и 80-х годах прошлого века.

Конструктивные элементы школьных учебных станков

Конструкция школьной модели ТВ-7

Компоновка учебных токарных станков в большинстве случаев классическая. Разница между моделями заключается в их исполнении, настольные или напольные, а также перечнем технических характеристик. Но для актуальности использования данного типа оборудования необходимо ознакомиться с его конструкцией.

Расположение элементов практически любого школьного токарного станка можно охарактеризовать как классическое. На станине, изготовленной из чугуна или металлических листов, монтируются основные блоки оборудования — передняя и задняя бабки, резцедержатель и суппорт. Однако при этом следует учитывать требуемую простоту конструкции. Она заключается в следующем:

  • отсутствие коробки передач. Смена режимов происходит вручную;
  • изменение скоростей выполняется с помощью ременного привода. Наличие шестеренчатой коробки нецелесообразно, так как это усложнит конструкцию;
  • упрощенная конструкция шпиндельной головки. Она предназначена для фиксации заготовки и передачи крутящего момента. В большинстве случаев функция изменения положения продольной оси детали в конструкции станка отсутствует;
  • на станине отсутствует выемка для обработки массивных деталей.

Подача охлаждающей жидкости осуществляется за счет встроенной системы. В случае ее отсутствия обработка СОЖ выполняется вручную.

В токарном станке по металлу обязательно должен присутствовать механический тормоз. Он срабатывает во время установки рукояти и управления шпинделем в нейтральное положение. Это обеспечивает минимизацию появления брака во время обработки.

Характеристики и параметры станков для обучения

Настольная школьная токарная модель

Так как школьное оборудование имеет худшие показатели производительности и относительно низкие технические параметры, к анализу возможностей станка следует подойти профессионально. Для этого необходимо детально изучить паспорт, определить перечень выполняемых операций и требования к характеристикам заготовки.

Определяющим параметром выбора является расстояние от плоскости станины до центров. Аналогичным нему является удаление до оси вращения шпинделя. Таким образом можно определить максимально допустимый диаметр обрабатываемой заготовки. На ее длину влияет расстояние между передней и задней бабками. При этом необходимо учитывать параметры смещения последней.

Дополнительно для полноценного анализа школьного станка изучаются следующие характеристики:

  • пределы частот вращения шпиндельной головки;
  • номинальная мощность электродвигателя;
  • диаметр отверстия шпинделя для установки прутка;
  • параметры блока подачи режущего инструмента — значение продольных и поперечных смещений;
  • характеристики передвижения пиноли задней бабки;
  • виды и параметры формируемой резьбы.

Немаловажным моментом являются размеры и габариты конструкции. От этого зависят требования к ее установке и дальнейшей эксплуатации. Большинство школьных моделей имеют небольшие размеры, что дает возможность выполнить монтаж даже в условиях небольшой домашней мастерской.

Резцедержатель некоторых моделей школьных станков по металлу может предусматривать установку нескольких резцов. Это позволит выполнять различные типы операций по токарной обработке без смены режущего инструмента.

Для корректной эксплуатации оборудования необходимо придерживаться следующих основных правил:

  • электрические элементы должны быть заземлены;
  • рабочее место обеспечивается хорошим освещением;
  • обязательное использование средств индивидуальной защиты;
  • перед началом работы необходимо ознакомиться с функциональными возможностями станка, а также техникой безопасности;
  • соблюдение правил эксплуатации — своевременное выполнение профилактических и ремонтных работ.

В целом школьный станок, предназначенный для токарных работы по металлу, можно охарактеризовать как надежное недорогое оборудование. Для повышения его функциональности в некоторых случаях выполняется небольшая модернизация.

Для детального ознакомления с возможностями оборудования предлагается посмотреть видеоматериал, в котором подробно описывается работа модели ТВ-4:

Токарный Станок Тв 4 – OLX.ua

Обычные объявления

Найдено 49 объявлений

Найдено 49 объявлений

Хотите продавать быстрее? Узнать как

Токарный станок тв 4

Инструменты » Электроинструмент

22 000 грн.

Договорная

Лебедин Вчера 20:12

Продам токарный станок ТВ4

Инструменты » Электроинструмент

12 900 грн.

Договорная

Киев, Шевченковский Вчера 18:33

Ремонт ТВ16,ТВ4-6,7 Токарный станок (ремонт средних и больших станков)

Строительство / ремонт / уборка » Готовые конструкции

Ржищев Вчера 18:22

Зубчатая рейка тв4 токарный станок

Инструменты » Электроинструмент

300 грн.

Херсон Вчера 15:57

Тумбы на токарный станок тв4

Бизнес и услуги » Оборудование

1 500 грн.

Павловское Вчера 11:58

Токарный станок тв4

Бизнес и услуги » Оборудование

26 000 грн.

Светловодск 8 февр.

Токарный станок ТВ 4

Бизнес и услуги » Оборудование

45 000 грн.

Кременчуг 8 февр.

Станок токарний ТВ 4 Ростовський

Бизнес и услуги » Оборудование

23 000 грн.

Жмеринка 8 февр.

Станок токарный суппорт малая продольная проставка тв 16 4 6 7

Бизнес и услуги » Оборудование

1 000 грн.

Мелитополь 8 февр.

Запчасти на токарный станок тв-4 и тв-16.

Бизнес и услуги » Оборудование

750 грн.

Житомир, Центр 7 февр.

Токарный станокТВ4 ТВ6 ТВ7 гайка поперечной подачи (капролон )

Бизнес и услуги » Оборудование

200 грн.

Харьков, Слободской 7 февр.

Токарный станок ТВ 4 после реставрации

Бизнес и услуги » Оборудование

32 000 грн.

Житомир, Чулочная фабрика 5 февр.

Токарный станок тв-7, тв-4, тв-6.

Инструменты » Электроинструмент

1 300 грн.

Полтава 5 февр.

Токарный станок тв4

Инструменты » Прочий инструмент

23 000 грн.

Хмельницкий 5 февр.

ЗАПЧАСТИ на Токарный станок 16м05а ТВ 4 – 6-

Инструменты » Прочий инструмент

8 600 грн.

Кривой Рог, Центрально-Городской 5 февр.

Токарный станок тв-4 по металу

Инструменты » Электроинструмент

17 500 грн.

Договорная

Александрия 5 февр.

Токарный станок ТВ 4

Инструменты » Электроинструмент

20 000 грн.

Житомир, Чулочная фабрика 4 февр.

Токарный станок тв4

Инструменты » Прочий инструмент

22 500 грн.

Хмельницкий 4 февр.

Токарный станок ТВ- 4

Инструменты » Электроинструмент

29 000 грн.

Договорная

Киев, Голосеевский 4 февр.

Токарный станок ТВ4

Инструменты » Электроинструмент

6 000 грн.

Горловка 3 февр.

Токарный станок ,супорт верхний и нижний тв4-6 фартук в полном наборе

Бизнес и услуги » Оборудование

5 000 грн.

Договорная

Ивано-Франковск 3 февр.

Тв4 Ухо крепежное ,винт резьбонарезной токарный станок тв4

Инструменты » Прочий инструмент

250 грн.

Херсон 2 февр.

Продам стол на токарний станок тв 4 тв16

Бизнес и услуги » Оборудование

2 000 грн.

Договорная

Винница, Замостянский 1 февр.

Продам станок токарный тв4(Ростовский)

Инструменты » Электроинструмент

22 000 грн.

Мариуполь 31 янв.

Токарный станок бабка ТВ 4-6 и патрон

Инструменты » Электроинструмент

3 300 грн.

Договорная

Мелитополь 30 янв.

Резцедержатель на токарный станок ТВ-4(6), ТВ-16, ИЖ611

Бизнес и услуги » Оборудование

1 200 грн.

Одесса, Приморский 29 янв.

Токарный станок ТВ 4

Инструменты » Электроинструмент

800 грн.

Горловка 29 янв.

Станок ТВ4 токарный ТВ 6 верстат ТВ 7 по металлу школьник

Инструменты » Электроинструмент

25 000 грн.

Киев, Дарницкий 29 янв.

Токарный станок ТВ4 ТВ6 ТВ7 гайка поперечной подачи

Бизнес и услуги » Оборудование

200 грн.

Ивано-Франковск 26 янв.

Запчасти токарный станок ТВ4-ТВ16: гитара,супорт, фартук,бабка,станина

Бизнес и услуги » Оборудование

2 000 грн.

Александрия 25 янв.

Без фото

Токарний станок ТВ-4 (школьник)

Инструменты » Электроинструмент

25 000 грн.

Межгорье 25 янв.

Станок токарний ТВ 4

Инструменты » Электроинструмент

36 022 грн.

Радомышль 24 янв.

токарно станок пеноль задней бабки и патроны тв 3-4-6-7-16

Бизнес и услуги » Оборудование

350 грн.

Мелитополь 23 янв.

Токарный станок ТВ- 4

Инструменты » Электроинструмент

30 000 грн.

Житомир, Чулочная фабрика 23 янв.

Токарный станок тв4, запчастини, шестерни, фартук

Инструменты » Прочий инструмент

400 грн.

Лановцы 22 янв.

Без фото

Станок токарний тв-4

Инструменты » Электроинструмент

45 000 грн.

Шпола 22 янв.

токарный станок ТВ4

Инструменты » Прочий инструмент

15 000 грн.

Александрия 21 янв.

Токарний станок тв-4, торг на морожено, срочно

Бизнес и услуги » Оборудование

16 060 грн.

Договорная

Пологи 19 янв.

станок токарный тв 4 6 РОСТОВСКИЙ школьный

Бизнес и услуги » Оборудование

23 500 грн.

Договорная

Троицкое 18 янв.

винторезный “Школьник” ТВ-4, Новокузнецк, Кемеровская Область : Мойтендер.

рф Реализуем Токарно – винторезный “Школьник” ТВ-4 мало эксплуатировали

ТВ-4 (ТВ4) Станок токарно-винторезный учебный. Назначение, область применения

Станок ТВ-4 является учебным универсальным токарно-винторезным станком и предназначается для всевозможных токарных работ в мастерских школ для политехнического обучения и по холодной обработке металлов резанием.

Станок позволяет производить следующие виды токарных работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Нарезание метрических резьб
  • Сверление и ряд других работ

Техническая характеристика станка

  • Наибольший диаметр изделия, устанавливаемого над станиной, мм – 200
  • Наибольший диаметр точения над нижней частью суппорта, мм – 125
  • Наибольший диаметр обрабатываемого прутка, мм – 15
  • Расстояние между центрами, мм – 350
  • Наибольшая длина обтачивания, мм – 300
  • Пределы чисел оборотов шпинделя в минуту (6 ступеней) – 120, 160, 230, 375, 500, 710
  • Пределы продольных подач, мм/об – 0,08; 0,1; 0,12
  • Нарезаемые резьбы: метрическая шагом, мм – 0,8; 1; 1,25
  • Диаметр отверстия в шпинделе, мм – 16
  • Мощность электродвигателя, кВт – 0,6


Габаритные размеры рабочего пространства станка ТВ-4

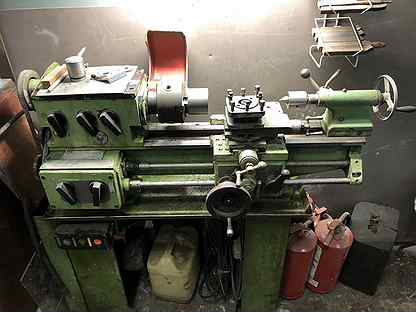

Общий вид токарно-винторезного станка ТВ-4



Расположение составных частей и органов управления токарно-винторезным станком ТВ-4

Спецификация составных частей и органов управления токарно-винторезного станка ТВ-4

  1. Рукоятка установки чисел оборотов шпинделя
  2. Рукоятка установки чисел оборотов шпинделя
  3. Рукоятка установки нарезания правой и левой резьб и изменение направления подач
  4. Рукоятка установки величины подач и шага резьбы
  5. Рукоятка переключения ходового валика
  6. Маховик ручного перемещения продольной каретки
  7. Кнопка включения и выключения реечной шестерни
  8. Рукоятка включения продольной механической подачи
  9. Рукоятка включения гайки ходового винта
  10. Рукоятка ручного перемещения поперечной салазки
  11. Рукоятка крепления резцовой головки
  12.
  13. Рукоятка крепления пиноли задней бабки
  14. Маховик перемещения пиноли задней бабки
  15. Понижающий трансформатор местного освещения
  16. Пакетный выключатель местного освещения
  17. Предохранительная колодка
  18. Реверсивный магнитный пускатель
  19. Реверсивная кнопка включения и остановки станка
  20. Светильник
  21. Рукоятка крепления задней бабки к направляющим станины
  22. Пакетный выключатель сети (общий)
  23. Защитный экран


Схема кинематическая токарно-винторезного станка ТВ-4



Конструкция токарно-винторезного станка ТВ-4

Токарно-винторезный станок состоит из следующих основных узлов: передняя тумба, задняя тумба, станина, передняя бабка, коробка подач, гитара, фартук, суппорт, задняя бабка, защитный кожух, корыто, электрооборудование, защитный экран.



Передняя тумба

Передняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях.

Приводной электродвигатель установлен на задней стороне тумбы, на передней — реверсивная кнопка включения и выключения электродвигателя.



Задняя тумба

Задняя тумба выполнена П-образной формы с ребрами жесткости в верхней и нижней частях. В задней тумбе смонтирован щиток с электрооборудованием станка.



Станина станка

Станина служит для поддержания, закрепления и взаимного соединения всех узлов станка.

Станина станка коробчатой формы с окнами. Имеет две призматические направляющие.

Передняя направляющая служит для передвижения каретки, задняя — для перемещения задней бабки.

На передней стороне станины установлены ходовой винт и рейка

Станина установлена на две тумбы.



Передняя бабка токарно-винторезного станка ТВ-4



Фото передней бабки станка ТВ-4. Вариант с укороченным ведущим валом



Передняя бабка (рис. 2 и 3) крепится в левой части станины. Установка коробки скоростей по линии центров в горизонтальной плоскости осуществляется двумя установочными винтами с гайками.

Движение коробки скоростей передается от индивидуального электродвигателя через клиноременную передачу на шкив. Передняя бабка служит для поддержания обрабатываемой детали и сообщения ей вращательного движения. В станке типа ТВ-4 передняя бабка является и коробкой скоростей, поэтому в дальнейшем будет применяться этот термин.

Внутри коробки движение передается через вал 2 и шестерню 3, сидящую на валу неподвижно, на вал 4, на котором сидят неподвижные шестерня 12 и блок-шестерня 5; шестерня 6 участвует только в работе трензеля.

На валу 7 находятся блочные шестерни 8 и 11, которые перемещаются на валу по шпонке при помощи рукояток 1 и 2 (рис. 1). Рукоятка /имеет три положения, получаемые поворотом вправо и влево. Рукоятка 2 имеет два положения.

Тройная блочная шестерня 8 имеет возможность находиться в постоянном зацеплении с блоком 5 или шестерней 12 и тем самым передавать движение валу 7 и блочной шестерне 13, находящейся непосредственно на шпинделе станка 14.

Шпиндель передает вращение обрабатываемой детали при помощи трехкулачкового патрона или планшайбы с поводком, которые поворачиваются на его резьбовую часть. При обработке деталей в центрах в шпиндель вставляется центр.

В коробке скоростей смонтировано устройство, позволяющее изменять направление вращения ходового винта и ходового валика, т. е. изменять направление перемещения суппорта. Это производится перемещением шестерни 15 в левое и правое крайнее положение рукояткой 3 (рис. 1).

При левом крайнем положении рукоятки шестерня 15 получит прямое вращение непосредственно от блока шестерен 16, расположенного на шпинделе. При правом крайнем положении рукоятки шестерня 15 получит обратное вращение за счет зацепления с паразитной шестерней 6, которая в свою очередь получает вращение от второй ступени блока шестерен 16.

Вращение вала 17 передается шестерне 18, которая находится в постоянном зацеплении с шестернями передаточного механизма и далее с механизмом коробки подач.

При среднем нейтральном положении рукоятки и шестерни 15 вращение от шпинделя не будет передаваться к коробке подач, т. е. ни ходовой винт, ни ходовой валик вращаться не будут.

Шпиндель передней бабки получает от приемного шкива шесть чисел оборотов. Таблица с указанием чисел оборотов шпинделя в минуту в зависимости от положения рукояток размещается на верхней крышке коробки подач.

Передняя шейка шпинделя вращается в двух упорно-радиальных подшипниках, а задняя—в радиальном подшипнике. Для регулирования осевого натяжения на шпинделе установлены две гайки. Для фиксации осевого перемещения валиков на передней крышке коробки скоростей установлены регулировочные винты 10. На передней стороне коробки скоростей имеется указатель уровня масла, на задней стенке — пробка для слива масла 22.



Передаточный механизм (гитара) токарно-винторезного станка ТВ-4



Передаточный механизм (рис. 4) служит для передачи вращения от шпинделя коробки скоростей к коробке подач. Механизм состоит из кронштейна 1, на котором смонтированы шестерни 7, 4, 2. Передаточный механизм характеризуется передаточным отношением, и для станка ТВ-4 оно составляет:



i = 24/60 * 40/64 = 1/4

Для этого станка такое передаточное отношение постоянно, так как сменные шестерни к станку не прилагаются.



Коробка подач токарно-винторезного станка ТВ-4



Коробка подач (рис. 5) получает движение от коробки скоростей через шестерни передаточного механизма. Механизм коробки подач дает возможность получить метрическую резьбу с шагом 0,8; 1,0; 1,25 мм и продольную подачу суппорта в пределах 0,08; 0,1; 0,12 мм на один оборот шпинделя.

Необходимые резьбы и подачи устанавливаются путем поворота рукоятки 4 (рис. 1), расположенной на передней крышке коробки подач.

Включение ходового винта или ходового валика осуществляется поворотом рукоятки 5 (рис. 1).

В положении, указанном на рисунке 5, осуществляется вращение ходового винта. При перемещении шестерни 9 вправо она выйдет из зацепления с шестерней 10 и войдет в зацепление с муфтой 11, которая передаст вращение на ходовой валик.

Таким образом, в конструкции коробки подач исключается возможность одновременного вращения ходового винта и ходового валика.

Изменение направления вращения ходового винта и ходового валика производится поворотом рукоятки 3 (рис. 1).

Для смазки механизма коробки подач в верхней ее части имеется корыто для заливки масла.

Масло на шестерни и трущиеся поверхности подается фитилями.

При работе необходимо следить, чтобы в корыте коробки подач постоянно находилось небольшое количество масла.



Суппорт токарно-винторезного станка ТВ-4



Суппорт (рис. 8) предназначен для закрепления и перемещения резца. Суппорт имеет четыре салазки.

Салазка 1 перемещается в продольном направлении по направляющим станины.

Салазка 2 перемешается по поперечным направляющим салазки 1 и служит для поперечного перемещения резца.

Салазка 4, несущая четырехпозиционную резцовую головку, имеет только продольное перемещение по направляющим салазки 3, которая имеет возможность поворачиваться на 40° от среднего положения в ту или иную сторону.

Поперечное перемещение салазки 2 по направляющим нижней салазки 1 производится винтом 6 и гайкой 5.

Винт 6 приводится во вращение от руки рукояткой 12.

Сверху салазка 2 имеет углубление, куда входит выступ поворотной части верхнего суппорта; для закрепления поворотной части имеются 2 болта, головки которых входят в Т-образный паз салазки 2.

Верхнюю салазку 4 суппорта можно перемещать по направляющим вручную рукояткой 7, которая вращает винт 8. Направляющие станины, салазок и клиньев от продолжительной работы изнашиваются настолько, что между ними может появиться зазор.

Фартук токарно-винторезного станка ТВ-4



С помощью фартука (рис. 7) можно производить механическую продольную подачу суппорта от ходового валика и от ходового винта, а также ручную продольную подачу.

Ручная подача осуществляется вращением маховика 1, насаженного на вал-шестерню 4, входящего в зацепление с шестерней 3, сидящей на валике реечной шестерни 2.

Реечная шестерня входит в зацепление с зубчатой рейкой, жестко прикрепленной к станине. Механическая подача от ходового валика 10 осуществляется червяком 5, связанным с валиком скользящей шпонкой. Червяк приводит во вращение червячную шестерню 11 и далее через кулачковую муфту и шестерни 13, 3 вращение передается на реечную шестерню. Для включения механической подачи надо рукоятку 6 повернуть на себя, при этом включается кулачковая муфта.



Задняя бабка токарно-винторезного станка ТВ-4



Задняя бабка служит для поддержания второго конца обрабатываемой детали. Корпус 1 расположен на основании 2, перемещающемся по направляющим станины станка.

В корпусе продольно переметается пиноль 3.

Пиноль имеет коническое отверстие (конус Морзе 2), в которое вставляется упорный центр или другой инструмент; сверла, развертки, патрон сверлильный и т. д. Перемещение пиноли производится маховичком 4, вращающим винт 5.



Схема электрическая токарно-винторезного станка ТВ-4



Электрооборудование токарно-винторезного станка ТВ-4

К электрооборудованию станка относятся: трехфазный короткозамкнутый асинхронный электродвигатель мощностью 1,0 кВт; магнитный пускатель с кнопочной станцией и электрощит, на котором смонтированы переключатели местного освещения и общего включения станка; трансформатор местного освещения и плавкие вставки.

Щиток электрооборудования и магнитный пускатель установлены в правой тумбе станка, электродвигатель и кнопочная станция — в левой тумбе.


Основные технические характеристики станка ТВ-4

Наименование параметра ТВ-4 ТВ-6 ТВ-7
Основные параметры станка
Класс точности Н Н Н
Наибольший диаметр заготовки над станиной, мм 200 200 220
Наибольший диаметр заготовки над суппортом, мм 125 80 100
Высота центров над плоскими направляющими станины, мм 108 108 120
Наибольшая длина заготовки в центрах (РМЦ), мм 350 350 330
Наибольшая длина заготовки в патроне, мм     310
Наибольшая длина обтачивания, мм 300 300 300
Наибольшая высота держателя резца, мм 10 х 12 12 х 12 16 х 16
Высота от опорной поверхности резца до линии центров, мм 12 12
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 78 78
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 16   18
Наибольший диаметр прутка, мм 15 12
Конус Морзе шпинделя №2 №3 №3
Число ступеней частот прямого вращения шпинделя 6 6 8
Частота прямого вращения шпинделя, об/мин 120, 160, 230, 375, 500, 710 130, 170, 235, 385, 510, 700 60. .1000
Число ступеней частот обратного вращения шпинделя 6 6 8
Частота обратного вращения шпинделя, об/мин 120, 160, 230, 375, 500, 710 130, 170, 235, 385, 510, 700 60..1000
Торможение шпинделя нет нет нет
Блокировка рукояток нет нет нет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм 300 300 260
Перемещение суппорта продольное на одно деление лимба, мм 0,5 0,25 0,25
Наибольшее поперечное перемещение суппорта, мм 100 100
Перемещение суппорта поперечное на одно деление лимба, мм 0,025 0,025 0,025
Наибольшее перемещение резцовых салазок, мм 50 85 85
Перемещение резцовых салазок на одно деление лимба, мм 0,025 0,025 0,025
Угол поворота резцовых салазок, град ±45° ±45° ±40°
Число ступеней продольных подач суппорта 3 3 8
Пределы продольных рабочих подач суппорта, мм/об 0,08; 0,1; 0,12 0,08; 0,1; 0,12 0,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/об нет нет нет
Количество нарезаемых резьб метрических 3 3 6
Пределы шагов нарезаемых резьб метрических, мм 0,8; 1,0; 1,25 0,8; 1,0; 1,25 0,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовых нет нет нет
Пределы шагов нарезаемых резьб модульных нет нет нет
Пределы шагов нарезаемых резьб питчевых нет нет нет
Задняя бабка
Конус Морзе задней бабки №2 №2 №2
Наибольшее перемещение пиноли, мм 65 65 65
Электрооборудование
Электродвигатель главного привода, кВт 1,0 1,1 1,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм 1440 х 470 х 1020 1100 х 470 х 110 1050 х 535 х 1200
Масса станка, кг 280 300 400

Технические характеристики токарного станка ТВ-4

Разработка токарной установки ТВ-4 принадлежит Ростовскому заводу, выпускающему агрегаты для учебных целей. Оборудование необходимо для формирования базовых навыков по обработке металлических изделий. По этой причине токарный станок ТВ 4 обладает рядом отличий от профессионального оборудования.

Предназначение токарного агрегата

Главной характеристикой при разработке подобных установок считается элементарность настройки и безопасность использования. Но вместе с этими факторами, начинающий токарь должен изучить механизм устройства и освоить главные аспекты работы на станке ТВ-4.

На аппарате выполняются некоторые типы токарных действ:

  • протачивание и растачивание металлических оснований вращательным способом;
  • высокоточная торцевая обработка;
  • формирование метрической резьбы;
  • высверливание проемов.

Работа установки осуществляется посредством вращения заготовки либо расположения в центрах. Вращательные движения главному валу станка задаются через ременную передачу и поступают от трехфазного асинхронного двигателя. При осуществлении токарных действ резцы приближаются к возделываемой заготовке посредством вспомогательного хода подачи.

Чтобы повысить функциональную возможность токарного станка школьник, следует провести модернизацию оснастки. Усовершенствование токарного агрегата осуществляется после внимательного изучения конструктива установки и технических свойств.

Стоит отметить, что винторезный станок можно усовершенствовать, но это не должно отрицательно влиять на рабочие свойства токарного агрегата и безопасность эксплуатирования.

Конструкция агрегата, его главные узлы

Описание главных узлов устройства:

  • Своеобразные тумбы. Чтобы повысить надежность конструктива агрегата, проектировщики решили изготовить тумбу токарного прибора из толстого листа железа с ребрами жесткости поперечного и продольного типа. Лицевая и оборотная тумба играют роль опоры, на которую устанавливается станина устройства. В подобный конструктив можно компактно разместить систему управления агрегатом и главные механизмы устройства. В задней части тумбы установлено все необходимое оборудование, включая электродвигатель асинхронный, нужный для шпиндельной бабки. На лицевой панели располагается система управления агрегатом.
  • Несущая станина. На это опорное основание фиксируется основная часть конструкционных элементов устройства. Несущая конструкция имеет коробчатую конфигурацию и оборудована двумя направляющими. На лицевом участке перемещается каретка, а на оборотной – задний узел агрегата (бабка).
  • Задняя бабка. Она крепится на левом участке главной опоры. На ней закрепляется различный инструментарий.
  • Винторезный станок имеет асинхронный двигатель и блок подач. Эти узлы сообщают вращательные движения шпинделя к рабочему валу агрегата. На оборудовании ТВ-4 предусмотрен клиноременной блок передач. Для контролирования степени подачи следует задействовать специальную рукоять. В устройстве исключены одновременные вращательные движения вала и рабочего винта. Корытце, находящееся сверху, предназначено для поступления смазывающей смеси в рабочую систему станка.
  • Передняя бабка. Этот узел станка считается основным механизмом агрегата. В нем расположены ось и крепежная система (трехкулачковый патрон), устанавливающая возделываемую заготовку в нужное положение, которая передает на изделие вращательные движения привода.
  • Поддерживающий узел металлорежущего устройства (суппорт), держатель, резец. Посредством этих механизмов осуществляется обрабатывание детали, установленных в бабках станка. Суппорт считается узлом передвижения резца в требуемое положение.

Токарный станок ТВ-4

Электроснаряжение металлорежущего аппарата ТВ-4

Среди электрооборудования аппарата выделяют:

  • Двигатель асинхронный, мощностью в 1 кВт.
  • Магнитный контактор.
  • Электрощиток. В нем устанавливаются тумблера освещения и запуска агрегата.
  • Трансформатор.

Наличие магнитного контактора предполагает предотвращение внезапного запуска оборудования при поступлении энергии отключенного источника питания, что увеличивает безопасность использования рабочего агрегата.

Технические параметры

Технические характеристики универсального токарно-винторезного станка ТВ-4 по паспорту:

  • Допустимый поперечник детали над несущей станиной – 200 мм, диаметр возделываемого прута – не более 15 мм, а параметр точения над узлом передвижения резца не более 125 мм.
  • Максимальная протяженность рабочего изделия – 350 мм.
  • Длина обтачивания составляет 300 мм.
  • Число оборотов осевого узла находится в интервале 120–170 в минуту.
  • Шаг метрической нарезки – 0,8; 1; 1,25.
  • Поперечник сквозного проема – 16 мм.
  • Параметры оборудования –1100х470х1020 мм.
  • Винторезный станок имеет массу 280 кг.

Резьба токарного станка

Категория точности агрегата – «Н». Поэтому на оборудовании можно выполнять обрабатывание металлических изделий для достижения требуемого качества.

Инструкция по работе с токарным оборудованием ТВ-4

Так как токарно-винторезные станки ТВ-4 относятся к категории образовательных агрегатов, то все пусконаладочные работы должны осуществлять люди, имеющие соответствующую квалификацию. Перед эксплуатированием токарной установки, учащиеся должны хорошо ознакомиться с устройством, ее данными и правилами безопасности. Важно отметить, что для монтажа агрегата нужно создать бетонное основание, высотой около 100 мм.

Универсальный токарный станок имеет ряд важных аспектов в процессе эксплуатирования:

  • Подготовительные действия перед точением. Винторезный станок очищается от ненужных загрязнений. Корыто – полностью заливается смазочной смесью. Устанавливается система отключения, срабатывающая при утечке электротока.
  • Работа оборудования. Для начала необходимо проверить, все ли рукоятки управления расположены в правильном положении. После этой процедуры следует предварительная настройка и установка изделия между бабками, а также фиксируется положение резца.
  • Профилактические меры. После окончания работ необходимо удалить все остатки работ, чтобы рабочее место было чистым и правильно функционировала конструкция.

Винторезный станок обладает специфичной особенностью внезапной остановки оборудования. В устройстве станка не имеется узлов принудительной остановки осевого шпинделя и фиксации рукоятей. Поэтому остановка возделываемого изделия осуществляется крайне медленно. Это необходимо учитывать при работе с оборудованием.

Важно помнить, что токарный станок по металлу в период эксплуатирования нуждается в постоянной смазке, поэтому следует следить за уровнем смазывающей жидкости. В корытце должен присутствовать всегда небольшой объем масла. Если пренебречь этим фактором, то школьный токарный станок вскоре перегреется либо сломаются рабочие элементы.

Видео по теме: На что обратить внимание при покупке токарного станка ТВ — 4

12 “x 24” Подержанный токарный станок Clausing Student, Mdl. Токарный станок для студентов, 3-кулачковый патрон, резцедержатель KDK с держателями, рабочее освещение, сверлильный патрон, люнет, насос охлаждающей жидкости, 2 индикатора часового типа, # A4833 Sterling Machinery

Клаузинг: передовая технология за последние 100 лет.

Наша миссия
Clausing стремится к совершенству в разработке, производстве, распространении станков и обслуживании клиентов мирового класса.

Наша основная задача – превзойти ожидания наших клиентов в отношении качественной продукции станков.Наш успех в оправдании этих ожиданий позволил Клаузингу считаться лучшей станочной компанией в отрасли.

Профиль нашей компании
В 1911 году была основана компания, которая в один прекрасный день превратилась в Clausing Industrial, Inc. Известная тогда как Atlas Press Company, эта фирма производила оправочные прессы для молодой автомобильной и другой обрабатывающей промышленности.

Сегодня Клаузинг обеспечивает представительство в США и распространение своей линии сверлильных станков, построенных в США, и 100% производственного предприятия в Польше.Clausing также представляет и распространяет производителей станков в Англии, Испании и на Тайване.

Продукция Clausing представлена ​​более чем 400 дистрибьюторами в США, Канаде и Мексике.

Клаузинг также имеет производственное членство в Ассоциации производственных технологий (AMT), а также в Американской ассоциации дистрибьюторов станков (AMTDA).

Все продукты Clausing поддерживаются Сервисным центром Clausing.Сервисный центр предназначен исключительно для поддержки потребностей наших клиентов в запасных частях и обслуживании. Компания Clausing имеет на складе более 74 000 деталей. Сервисный центр предоставляет поддержку для машин, приобретенных более 50 лет назад. 95% всех заказов на запчасти отправляются в течение 24 часов с момента получения.

Помимо поставки запчастей у нас есть штат высококвалифицированных технических специалистов, которые могут решать проблемы по всей стране. Для персонала дилеров проводятся регулярные школы обслуживания, чтобы гарантировать высокий уровень подготовки каждого дилера Clausing.

Это и остается на протяжении последних 100 лет нашей приверженностью отрасли.

Центро-токарный станок

Центро-токарный станок

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАНИЯ СТРАНИЦЫ

СТАНОК ЦЕНТРАЛЬНЫЙ

В. Райан 2003 – 2009

ФАЙЛ PDF – НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕЙ ТАБЛИЦЫ

Центрирующий токарный станок используется для изготовления цилиндрических формы из различных материалов, в том числе; стали и пластмассы.Многие из компоненты, которые работают вместе, чтобы заставить двигатель работать, были изготавливается на токарных станках. Это могут быть токарные станки, управляемые напрямую люди (ручные токарные станки) или токарные станки с компьютерным управлением (станки с ЧПУ), которые были запрограммированы на выполнение определенной задачи. Базовое руководство Центровочный токарный станок показан ниже. Токарный станок этого типа управляется человек, поворачивающий различные ручки на верхнем слайде и поперечном скольжении заказать изготовление изделия / детали.

Передняя бабка токарного станка может быть открыта, показывая расположение шестерен. Эти шестерни иногда заменяют, чтобы изменить скорость вращение патрона. Токарный станок необходимо выключить перед открытием, хотя мотор должен автоматически отключаться, если дверь открыта во время работы машины (функция безопасности).
Скорость вращения патрона обычно устанавливается с помощью шестерни. рычаги. Обычно они располагаются на верхней части грифа или спереди и допускают широкий диапазон скоростей.

Однако иногда единственный способ установить токарный станок на определенную скорость заключается в изменении расположения шестерен внутри передней бабки. Большинство машин для этого будет иметь несколько сменных шестерен.

ВОПРОСЫ :

Нарисуйте простую схему типичный центрирующий токарный станок и маркируйте важные детали.

НАЖМИТЕ ЗДЕСЬ ДЛЯ ОБОРУДОВАНИЯ И ИНДЕКС ПРОЦЕССОВ

Токарный станок | Студенческий проектный центр

Токарный станок по металлу – это прецизионный токарный станок, который вращает материал круглой или неправильной формы, в то время как инструмент врезается в материал в заданном положении. Токарный станок по металлу обычно состоит из передней бабки и основания, на котором находится шпиндель, на котором зажимное приспособление (патрон) может приводить в движение заготовку, а режущие инструменты могут удалять металл, создавая в основном цилиндрические и конические формы.

Опасность

Тяжелые травмы и смерть могут наступить в первую очередь в результате попадания в вращающиеся части или удара ими. Оператора можно затянуть в токарный станок, если он работает в опасной близости (например, полирует шлицевый вал наждачной бумагой) и / или в перчатках, в свободной одежде, прическе, украшениях и т. Д.) Захваты также создаются между режущим инструментом, его креплением и заготовкой или патроном.

Выступающие части или материалы, такие как ключи патрона или незакрепленные детали, также могут ударить ближайших операторов. Летящая стружка и охлаждающая жидкость также представляют опасность для оператора.

Решение

При работе на токарном станке всегда надевайте защитные очки.

Не надевайте перчатки, свободную одежду, длинные волосы, украшения или другие болтающиеся предметы вблизи токарных станков. Обратите особое внимание на детали, имеющие пазы под шпонку или другие профили поверхности, которые могут увеличить риск запутывания.Оцените необходимость полировки вращающегося материала вручную (например, наждачной бумагой). При необходимости рассмотрите возможность фрезерования шпоночных пазов или других профилей после полировки или используйте наждачную бумагу с помощью инструмента или подкладных досок. Всегда используйте кисть или инструмент для удаления стружки.

Покрытие приспособлений для удержания заготовок (патроны) с закрепленными неподвижными или подвижными ограждениями или щитками. Опасные воздействия возникают просто из-за непосредственной близости оператора к вращающимся частям токарного станка. Убедитесь, что все детали и удерживающие устройства надежны и не имеют дефектов.После закрепления материала извлеките ключ из патрона. Хорошее правило – никогда не убирать руку с ключа патрона, пока вы не положите его обратно на стол. Рассмотрите возможность использования подпружиненного гаечного ключа.


Документация по безопасности

паспорт безопасности токарного станка


Студент Йельского университета погиб в результате аварии в механическом цехе

Мишель Дюфолт, студентка Йельского университета, специализирующаяся на астрономии и физике, привыкла к экстремальным физическим условиям.Прошлым летом она работала над подводными роботами в качестве научного сотрудника в Океанографическом институте Вудс-Хоул в Массачусетсе. Она также поехала в Хьюстон в составе группы студентов, выбранных НАСА для проведения эксперимента по физике плазмы в условиях пониженной гравитации.

Но это была рудиментарная машина – токарный станок в лаборатории университетского городка – которая стерла то, что все считали блестящим будущим для г-жи Дюфо, которая также находила время наставлять девочек, интересующихся наукой, и играть на саксофоне в прецизионном маршевом оркестре Йельского университета .

Во вторник, всего через несколько недель после выпуска, она работала поздно ночью в механическом цехе в химической лаборатории, как и в течение нескольких недель, работая над своей главной диссертацией: исследованием возможности использования жидкого гелия для обнаружения частиц темной материи. 22-летняя г-жа Дюфо погибла, когда ее волосы оказались захваченными токарным станком, ось вращения которого используется для удерживания таких материалов, как дерево или металл, которым придается форма.

Студенты и сотрудники были потрясены новостями в среду и собрались небольшими группами, чтобы поделиться своим горем.Линда Кох Лоример, вице-президент Йельского университета и его секретарь, в письме к студентам назвала смерть «ужасным несчастным случаем» и сказала, что консультанты доступны. Бдение при свечах было проведено в среду вечером во дворе Saybrook College, жилого комплекса, где г-жа Дюфолт жила в кампусе Нью-Хейвена.

«Она была невероятно увлечена всеми видами науки, – сказал Джо О’Рурк, научный сотрудник по астрономии и физике и член группы физиков. «Она была самым трудолюбивым человеком, которого я знаю.

Главный судмедэксперт Коннектикута постановил, что смерть наступила в результате несчастного случая, сославшись на асфиксию из-за сдавления шеи. Федеральное управление по безопасности и гигиене труда заявило, что проведет расследование; Тед Фитцджеральд, представитель OSHA в Бостоне, сказал, что агентство имеет юрисдикцию над лабораторией, потому что сотрудники Йельского университета также используют его оборудование.

Президент Йельского университета Ричард С. Левин заявил в своем заявлении, что университет также рассмотрит «политику и методы обеспечения безопасности лабораторий, механических мастерских и других объектов с энергетическим оборудованием», эксплуатируемых студентами как в научных, так и в художественных зданиях.По его словам, пока обзор не будет завершен, студенты будут иметь доступ к этим местам только в установленные часы, и будут присутствовать наблюдатели.

Г-н О’Рурк сказал, что в механической мастерской в ​​Sterling Chemistry Laboratory, которую он также использует, всегда присутствовал сотрудник в дневное время. Но многие студенты ходят в магазин по ночам; Доктор Левин сказал, что другие студенты, которые работали в здании, нашли тело г-жи Дюфо и вызвали полицию.

На веб-сайте химического отдела говорится, что доступ в механический цех «строго ограничен» для тех, кто прошел вводный курс по цеху.Йельский университет перечисляет меры предосторожности в другом механическом цехе в кампусе, предупреждая студентов: «Если у вас длинные волосы или длинная борода, завяжите их – если ваши волосы застряли в прядильном оборудовании, они будут выдернуты, если вам повезет».

В этом семестре г-жа Дюфо проходила углубленный курс по протоколам механического цеха, сказал г-н О’Рурк. А для эксперимента НАСА с уменьшенной гравитацией она помогла написать 60-страничный документ о мерах безопасности.

«Она всегда была очень осторожна», – сказал он. «Вот почему я был шокирован тем, что это произошло.Я работал с ней в этой лаборатории и всегда видел, как она соблюдала меры предосторожности ».

Манфред Филипп, профессор химии в Леман-колледже в Бронксе, который ничего не знал об аварии в Йельском университете, сказал, что токарные станки и подобное оборудование были заведомо опасными.

«С такой машиной нужно быть очень осторожным, потому что она обладает огромной мощностью», – сказал он. «Токарный станок имеет вращающиеся движущиеся части, и если ваши волосы застрянут в них, то ваша голова будет тянуться к станку.”

Г-жа Дюфо, выросшая в Скуейт, штат Массачусетс, планировала получить ученую степень в области наук об океане. В школе Noble and Greenough School в соседнем Дедхэме ее помнили как «одну из самых не по годам развитой ученицы, с которой когда-либо сталкивались ее учителя».

«Ее ум, любопытство, проницательность, чувствительность и удовольствие от того, что она делала, были невероятными, – сказал Роберт П. Хендерсон-младший, директор школы. «Она была настоящим интеллектуалом».

Токарные станки – Паломарский колледж Кабинет и мебельная техника

Программа токарных станков готовит студентов к заработку токаря по дереву.Будут изучены все аспекты токарной обработки, такие как изготовление инструментов и предметов домашнего обихода, старинная и студийная мебель, архитектурные аппликации, сосуды и полые формы. Будут включены базовые и расширенные возможности использования, применения и заточки инструментов.

Требования программы | Единицы

CFT 100

Основы деревообработки

4

CFT 108

Деревообработка Бизнес

2

CFT 118 или 153

Разработка дизайна мебели или Дизайн студийной мебели I

2

CFT 176

Токарный станок – Введение в токарную обработку дерева

2

ЦФТ 177

Токарный станок II – промежуточное точение

2

CFT 178

Токарный станок III – Продвинутая токарная обработка

2

CFT 195

Отделочные технологии / подкраска и ремонт

2

Факультативы (выберите 2 единицы)

CFT 105

Деревообрабатывающий станок / Мебель

4

ЦФТ 143

Изготовление декоративных коробок

2

CFT 155

Классический американский дизайн стульев

2

CFT 185 Наладка и обслуживание станка 2

Другие классы также могут использоваться в качестве факультатива

2

Всего квартир

18. 00

Металлообрабатывающие станки Colchester на продажу

Удовлетворите ваши потребности в металлообработке с помощью токарных станков Colchester на продажу

С дешевыми токарными станками по металлу Colchester на eBay ничто не мешает вам приобрести собственный токарный станок, поэтому вы можете научиться делать все, что вы всегда хотели попробовать.

Типы металлообрабатывающих станков Colchester

Обычные ручные токарные станки Colchester для металлообработки также называют ручными токарными станками.Это потому, что все действия выполняются руками человека. Это не означает, что твердые или тяжелые материалы будут сопротивляться; крутящий момент на машине дает оператору большую мощность на кончиках пальцев. Вместо этого это означает, что измерения должны выполняться оператором, который полностью контролирует, насколько быстро идти, насколько глубоко резать и когда останавливаться или уменьшаться.

Токарные станки

с ЧПУ (числовым программным управлением), напротив, управляются компьютерами. Факты и цифры, обычно измеряемые электронным способом, вводятся в компьютер, который затем выполняет надрезы, причем станок определяет глубину резания и так далее.

Какие бы металлообрабатывающие станки Colchester вы ни приобрели, убедитесь в наличии плана охраны труда и техники безопасности для защиты пользователя. Необходимо использовать СИЗ вместе с очками и ограждениями, если таковые имеются.

Токарные станки по металлу Colchester работают только с металлом?

Нет. Первоначально токарные станки для металлообработки назывались так, потому что они были разработаны для работы с металлом, но они достаточно прочные и достаточно прочные, чтобы работать и с другими твердыми материалами.Эта универсальность встроена, и после того, как люди поработают на токарных станках Colchester один или два раза, они научатся обращаться с этим инструментом.

Кто может пользоваться токарными станками по металлу Colchester?

Есть много учреждений и предприятий, которые могут использовать токарные станки по металлу Colchester. В их числе:

  • Школы: Школы с классами слесаря ​​обычно имеют один или два токарных станка, предназначенных для работы со многими материалами.
  • Университеты: инженерные специальности очень полезны.После завершения обучения токарные станки по металлу Colchester вряд ли успеют остыть, так как студенты изучают свойства различных материалов, завершают проекты и т. Д.
  • Инженеры: Людям, которые создают все вокруг нас, как правило, нужны инструменты для своего дела, в том числе токарные станки по металлу Colchester.
  • Механика: В автомобилях высокого класса есть детали высокого класса, и зачастую их необходимо изготовить на месте. То же самое касается негабаритных автомобилей, VIP-самолетов, лимузинов и т. Д.Если есть вероятность, что потребуется работа по индивидуальному дизайну, у механика, скорее всего, будет токарный станок, чтобы справиться с требованиями.
Изделия, изготовленные на токарных станках Colchester

Токарные станки работают, удерживая кусок металла или другое вещество, пока станок его вращает. Лезвия прилегают к вращающемуся металлу, точно режут его. Детали, которые могут быть изготовлены с помощью токарных станков Colchester, включают винты с резьбой, конические стержни и столбы, отверстия, которые могут потребоваться в прокладке, и текстурированную поверхность.

Токарный станок | Студенческий магазин Pratt

Настройка токарного станка

Установка токарного станка крупным планом

Установка оборотов

Установка скорости подачи

Органы управления седлом

Настройка УЦИ

Использование задней бабки

Крупный план использования задней бабки

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
