Установка эксцентриков: Как установить эксцентрик для смесителя?

Содержание

короткий и удлиненный переходник для ванной, виды и размеры

Организация водопровода очень часто предполагает использование смесителей или кранов. Эти устройства изготавливаются многими компаниями, которые придерживаются только своих личных стандартов, поэтому не всегда есть возможность подобрать изделия под нужные габариты. Решают такие проблемы с помощью различных вспомогательных устройств, к которым и относятся эксцентрики для смесителей.

Многие домашние мастера при замене смесителей использовали эксцентрики, хотя некоторые не знают, что они собой представляют и для чего нужны. В этой статье мы постараемся разобраться с особенностями таких конструкций.

Особенности и назначение

Технически эксцентрик – это своеобразный сантехнический переходник.

Его используют в большинстве случаев для подключения смесителя к водопроводным выходам центральной сети. Особенностью эксцентриков является наличие смещенного центра. Внешне – это своеобразная трубка, которая имеет резьбу на противоположных торцах. Средняя же часть может быть сдвинута, образуя своеобразный переход.

Основной задачей эксцентриков является нивелирование расстояния между выходами смесителя и входами трубопровода. Таким образом, эти изделия позволяют устанавливать в доме приборы от различных производителей, независимо от их технических параметров.

Виды и размеры

Современная фурнитура для сантехники выпускается многими компаниями. Эксцентрики пользуются особой популярностью, так как позволяют адаптировать все водопроводные механизмы под определенный стандартный размер. Условно эти изделия разделяют на несколько видов.

  • Удлиненные эксцентрики. Изделия имеют значительную длину трубки, позволяющей вывести кран на определенное расстояние от стены. Очень часто используются, когда не существует возможности установить смеситель из-за труб и других подобных преград.
  • Короткие эксцентрики. Эти конструкции являются стандартными и зачастую идут в комплекте со смесителями. Также их дополняют отражателем, представляющим собой декоративную накладку. С помощью коротких эксцентриков можно компенсировать расстояние до 80 мм.

Обратите внимание, что такая фурнитура бывает как с внешней, так и с внутренней резьбой. Поэтому важно оценивать эти параметры при покупке. Многие известные производители подобных изделий покрывают их декоративными красками.

Сегодня на рынке можно найти эксцентрики, имитирующие несколько материалов: медь, латунь, золото, серебро и многие другие.

Одним из критериев эксцентрика являются его габариты. Правильно подобранная конструкция позволяет осуществить быстрое подключение всех приборов. Практически все эксцентрики имеют на торцах резьбовые соединения. Но их диаметр может отличаться, так как они используются для подключения различных систем. Зачастую эти характеристики составляют ½ и ¾ дюйма, что соответствует большинству стандартных выходов для водопроводов и смесителей.

Еще одним критерием является размер по плечу эксцентрика. Данная характеристика указывает, насколько можно увеличить расстояние между точками при повороте в крайнее положение. Сегодня на рынке встречается несколько типоразмеров подобных конструкций: 40 мм, 60 мм, 80 мм.

Некоторые производители маркируют такие устройства специальными обозначениями – М8, М10 и т. д. Все это зависит только от конкретной марки эксцентрика и его предназначения. Типоразмеры изделий зачастую являются стандартными, что позволяет использовать их для решения большинства задач.

Выпускают эксцентрики нестандартной формы, позволяющей более гибко адаптировать систему к сложным условиям.

Как выбрать?

Эксцентрики для смесителя являются необходимым элементом при установке смесителя в ванной. Удлинители такого типа позволяют надежно прикрепить изделие, независимо от расположения водопроводных выходов.

Покупая эксцентрик для смесителя, нужно учитывать определенные факторы.

  • Размеры отверстий. Сегодня некоторые виды смесителей имеют нестандартные выходы для подключения. Стандартные модели оснащаются внешней резьбой, но бывают устройства и со внутренними резьбовыми системами. Также могут не совпадать и диаметры труб, на которые важно обращать внимание.
  • Расстояние между выходами смесителя. Данный фактор является одним из самых важных. Для стандартных ситуаций хватит эксцентрика с плечом 40 мм. Но если расстояние между ними намного больше 150 мм, тогда нужно подбирать более габаритные модели, которые подойдут для вашей ситуации.
  • Наличие преград. Очень часто бывает, что смеситель располагается вблизи водопроводных или других труб и добиться жесткого крепления с помощью стандартных эксцентриков невозможно. Поможет решить эту задачу только длинное изделие, которое переместит плоскость соединения на определенное расстояние от стены.
  • Материал. Сегодня эксцентрики изготавливают из различных видов металла. Некоторые производители стараются использовать максимально дешевые варианты. Специалисты рекомендуют отдавать предпочтение только латунным или бронзовым эксцентрикам. Если вы выбрали модель из латуни, тогда она должна быть только цельнолитой.

В другом случае такая конструкция может легко сломаться при монтаже, так как она отличается высокой хрупкостью. При этом не следует доверять только внешнему покрытию эксцентрика. Многие производители под искусственным напылением прячут некачественный материал.

Чтобы не ошибиться при выборе и получить надежный переходник, следует отдавать предпочтения изделиям известных фирм. Покупать их желательно в проверенных магазинах, где вам гарантируют высокое качество эксцентрика.

Еще одним из критериев является дизайн удлинителя. Дорогая сантехника должна дополняться изделиями, которые подходят к ней по стилю и цвету. Хотя многие конструкции сегодня закрывают декоративными отражателями, что исключает визуальный просмотр эксцентрика.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

  • Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту. Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.
  • На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа. При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.
  • Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника. Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

Замена эксцентрика возможна только в том случае, когда он не подходит по размеру или дал трещину во время эксплуатации. Менять при этом нужно только сломанную деталь, так как они являются независимыми.

Рекомендации

Из вышесказанного можно сделать вывод, что эксцентрики – весьма простые конструктивно изделия, которые практически не выходят из строя.

Чтобы смеситель при этом работал долго и надежно, следует руководиться несколькими простыми советами.

  • Зажимать удлинители следует очень аккуратно, не прикладывая много усилий. В ином случае устройство может треснуть и его придется заменить.
  • Если после установки кран подтекает, следует открутить смеситель и проверить качество прокладок. Иногда нужно также проверить, нет ли течи в месте крепления эксцентрика к трубе. При наличии таких поломок, следует осуществить демонтаж и полностью заменить уплотнитель при новой установке.
  • Подбирайте длину переходника заранее. Это сэкономит вам время, которое вы затем потратите на поиски нужной модели.
  • Обязательно используйте специальные смазки поверх льняных уплотнителей. Они намного лучше пропитывают резьбу, не позволяя воде просачиваться наружу по мелким капиллярам. Не покрывайте соединения краской, так как после ее застывания вам сложно будет демонтировать эксцентрик в случае его поломки.

Эксцентрики для смесителей являются универсальными переходниками. Их применение упрощает работу и монтаж многих сантехнических приборов. Покупая такие изделия, отдавайте предпочтение продукции только известных и проверенных брендов. Данные условия гарантируют, что эти эксцентрики качественные и будут служить долго, вне зависимости от состояния воды.

О том, как заменить эксцентрик, смотрите в следующем видео.

Установка смесителя

Перед тем, как приступить к работам по установке смесителя, не забудьте перекрыть горячую и холодную воду, чтобы не случился потоп. Установку смесителя можно разделить на два этапа: установку эксцентриков, которые обычно даются в комплекте со смесителем и прикручивание самого смесителя к ним. Для начала соберите всю конструкцию безо льна и прокладок, убедитесь, что все заворачивается без усилий и перекосов. Если эксцентрики окажутся слишком длинными или короткими, то можно купить другие, нужной длины, или заменить экраны эксцентриков. Еще можно укоротить длинные эксцентрики, подпилив их болгаркой, но только со стороны, которая вкручивается в водорозетки и на которую лен наматываем. Там где прокладки пилить нельзя – ровно не получится, будет подтекать!

У эксцентриков две стороны: узкая и широкая. Наматываем лён на резьбу эксцентрика с более узкой стороны по ходу резьбы. Вместо льна можно использовать фторопластовую ФУМ ленту для резьбовых соединений или фторопластовую нить (Унилок). У каждого мастера есть свой эксклюзивный способ подмотки. Мы начинаем накручивать лен с дальнего края и заканчиваем ближе к начлау резьбы. Так его не будет стаскивать при вкручивании. Если резьба эксцентрика гладкая, без насечек, то нужно сделать несколько царапин поперек резьбы чтобы лен не проскальзывал. Это можно сделать с помощью плоскогубцев.

Лён должен быть намотан очень плотно и не прокручиваться по резьбе. Излишки льна отрезаем, но правильнее сразу брать нужное количество подмотки, чтобы хватило покрыть всю резьбу и лишнего не оставалось. Если с первого раза не получилось, ничего страшного, можно перематывать пока не выйдет как надо.

Если у Вас есть специальная паста для резьбовых соединений, то самое время намазать её поверх льна. Если нет, то можно воспользоваться силиконовым герметиком или масляной краской, а можно оставить и так, ничего страшного не случится.

Наживите эксцентрик от руки, убедитесь, что он пошел по резьбе и только после этого закрутите его разводным или гаечным ключом. Необходимо сделать 4-5 оборотов. Количество оборотов можно подсчитать заранее, закрутив эксцентрик без льна. Нужно следить, чтобы намотанный лен вращался вместе с эксцентриком. Если этого не происходит, очистите резьбу и намотайте лён снова. Если вы сделали лишних полоборота и чувствуете, что дальше не идет, то следут полностью выкрутить эксцентрик, намотать лён заново и повторить все сначала – просто выкручивать назад на полоборота не рекомендуется.

Необходимо установить эксцентрики в такое положение, чтобы гайки смесителя легко прикручивались к ним, а сам смеситель стоял без перекоса.

Прикрутите декоративные экраны от руки.

Если в комплекте со смесителем давались паронитовые прокладки, то предварительно замачиваем их в холодной воде на 5 минут. Если резиновые или силиконовые – ставим так. Никакого льна и ФУМ ленты не требуется, и не допускается. Если подтекает в области прокладки, подтяните гайку ключом, или замените прокладки.

Наживляем смеситель. Гайки смесителя вначале должны крутиться легко, от руки. Сначала одну на один оборот, затем другую – поочередно.

Затягиваем гайки разводным ключом. Поочередно: чуть-чуть левую, чуть-чуть правую, чтобы прокладки равномерно уплотнялись, без перекоса. Гайки можно предварительно обмотать изолентой, чтобы не поцарапать ключом полированную поверхность.

Эксцентрик для смесителя – какие бывают и как менять

Современный рынок сантехнического оборудования предлагает широкий ассортимент смесителей, которые имеют разный внешний вид, и отличаются в зависимости от конструкции, в частности, может быть расстояние между соединительными патрубками. Как следствие, в процессе монтажа часто возникают сложности с креплением, так как места стыков просто не совпадают. Проблема быстро и легко решается, если использовать эксцентрик для смесителя.

Эксцентрик для смесителя представляет собой переходник круглой удлиненной формы, один конец которого широкий– к нему крепится кран. Второй – узкий, предназначенный для присоединения к трубе. Между двумя концами располагается ось с небольшим смещением.

Эксцентрики для смесителей бывают разных видов – это зависит от таких параметров, как материал, из которого изготовлено изделие и его длина. И если для пластиковых трубопроводов подходят абсолютно любые эксцентрики.

Для смесителя — размеры, конечно, важно подобрать правильно, а материал не так важен, то для металлических следует использовать только те, что тоже выполнены из него.

Самым распространенным считается эксцентрик для смесителя, длина которого составляет 3-4 см. Удлиненные эксцентрики для смесителей, длина которых составляет от 5 см, применяются в тех случаях, когда необходимо развести концы на значительное расстояние – такие условия называются нестандартными.

Эксцентрик для смесителя: особенности монтажа

Несмотря на кажущуюся простоту установки такого механизма, монтаж его следует осуществлять предельно внимательно и аккуратно. Весь процесс состоит из двух этапов:

  1. Крепление конструкции.
  2. Подсоединение смесителя.

Перед тем, как приступить непосредственно к работе, нужно перекрыть воду во избежание затопления соседей.

Далее рекомендуется выполнить сборку конструкции без применения уплотнителя – данная стадия нужна для того, чтобы убедиться в отсутствии перекосов изделия в собранном виде, а также сложностей соединения отдельных элементов. Если детали оказываются слишком короткими, их следует заменить на эксцентрики для смесителей удлиненные либо дополнительно приобрести специальные экраны для таких конструкций.

Отдельно нужно сказать о демонтаже старого эксцентрика. Его важно открутить максимально аккуратно, после чего требуется обмотать короткую резьбу льном либо лентой из фторопласта. Любое из этих средств должно наматываться очень плотно, во избежание прокручивания материала вокруг основания.

После этого на обмотку следует нанести специальную пасту, которая облегчает работу с резьбовыми соединениями либо силиконовый герметик. При отсутствии данных материалов можно использовать обычную масляную краску. В самом крайнем случае данный этап можно пропустить.

Далее следует тонкая операция, отнестись к которой важно предельно внимательно. Установить смеситель эксцентрики важно осторожно и только вручную. Это позволит избежать возможных перекосов конструкции. Только после того, как будет проверено корректное соотношение устройства с резьбой, эксцентрик можно завернуть более плотно, используя для этого разводной либо гаечный ключ.

При этом необходимо постоянно проверять, чтобы льняные нити, намотанные ранее на резьбу, не прокручивались. Так как в этом случае функциональность всей конструкции в целом может быть нарушена.

Если проблема со льном все-таки возникла, следует выполнить полный демонтаж установленного оборудования и повторить всю процедуру снова, начиная с этапа обмотки резьбы.

После установки крана можно выполнить монтаж специальных отражателей – декоративных экранов.

Использование дополнительных устройств

Чаще всего эксцентрики приобретаются в комплектации со смесителем, и если к ним прилагаются дополнительные прокладки, то об утеплителе можно уже не задумываться. Если прокладки изготовлены из паронита, то перед тем, как использовать, их рекомендуется на несколько минут погрузить в емкость с холодной водой. Если же они выполнены из таких материалов, как силикон или резина, то крепление их можно осуществлять, не прибегая к какой-либо дополнительной подготовке.

После этого кран можно наживлять вручную, затянув все гайки с помощью разводного ключа. Это необходимо для того, чтобы убедиться в корректном насаживании на резьбу. При необходимости можно не только удлинить эксцентрики смесителя, но и всячески корректировать, подкручивать и регулировать его расположение.

Например, если уже после установки в подключения воды обнаруживается протекание – это говорит о том, что гайка закручена недостаточно качественно. Если подтекание не прекращается после устранения проблемы – причину следует искать уже в качестве используемых прокладок.

Как выбрать «правильный» эксцентрик?

Недорогие смесители производства Китая или Турции нередко комплектуются блестящими хромированными переходниками. Качество таких изделий обычно вызывает сомнения, причем совершенно заслуженно.

Связано это с тем, что, несмотря на привлекательный внешний вид недорогие хромированные детали имеют и несколько отрицательных качеств. В процессе эксплуатации таких изделий часто появляется ржавчина.

Но это в том случае, если до эксплуатации дело доходит в принципе, так как еще при монтажных работах нередко обламывается ненадежная головка эксцентрика. Поэтому специалисты рекомендуют все-таки приобретать эксцентрик отдельно, проследив за тем, чтобы выполнен он был из латуни и по цельнолитой технологии.


Стоимость изделия, изготовленного из прессованной латуни, слишком хрупок и в любой момент сломаться и развалиться на кусочки. Цельнолитые латунные переходники гораздо тяжелее и стоят они дороже. А вот характерный золотистый цвет эксцентрика совсем не говорит о качестве материала, из которого он изготовлен.

Так как нередко под слоем такого напыления обнаруживается совершенно другой материал. Именно перечисленные критерии следует учитывать, приобретая эксцентрики для смесителей в магазине сантехники. Только такой вариант может дать уверенность в том, что приобретенное изделие действительно отличается высоким качеством и не подведет ни при монтаже, ни в процессе эксплуатации.[art_yt id=»4FANVgW5l-o» wvideo=»640″ hvideo=»360″ position=»center» urlvideo=»https://www.youtube.com/watch?v=4FANVgW5l-o» namevideo=»Как заменить сломанный эксцентрик на смесителе» desc=»Не знаете как заменить сломанный эксцентрик на смесителе, когда он обломился а резьба осталась внутри? Смотрите это видео» durationmin=»25″ durationsec=»13″ upld=»2014-12-23″ tmburl=»https://i.ytimg.com/vi/4FANVgW5l-o/maxresdefault.jpg» thumbnailwidth=»1280″ thumbnailheight=»720″]

Как часто Вы вызываете сантехника?

Poll Options are limited because JavaScript is disabled in your browser.
  • Все чинит жена. 35%, 1407 голосов

    1407 голосов 35%

    1407 голосов – 35% из всех голосов

  • Все чинит муж. 30%, 1223 голоса

    1223 голоса 30%

    1223 голоса – 30% из всех голосов

  • Все чинится само. 20%, 805 голосов

    805 голосов 20%

    805 голосов – 20% из всех голосов

  • От 1 года и более. 10%, 417 голосов

    417 голосов 10%

    417 голосов – 10% из всех голосов

  • Раз в год. 5%, 191 голос

    191 голос 5%

    191 голос – 5% из всех голосов

Всего голосов: 4043

Голосовало: 3951

17 января, 2018

×

Вы или с вашего IP уже голосовали. Загрузка…

Приспособления для установки эксцентриков на станке

Приспособления для установки эксцентриков на станке  [c.341]

Размерный ряд этих нормалей может быть значительно расширен за счёт больших типоразмеров. На Кировском заводе широко применялись патроны для зажима детали диаметром до 700 мм. Для обработки деталей предельно больших диаметров при заданном вылете шпинделя приспособление выполняется в виде треугольника (в плане) с основанием, параллельным вертикальной направляющей станины станка, а для удобства установки и снятия детали на корпусе приспособления предусматриваются загрузочные направляющие. Форма эксцентриков не должна препятствовать боковому продвижению детали до рабочего места.  [c.220]


Установка и закрепление на токарном станке некоторых деталей связаны с применением специальных приспособлений или с выверкой с помощью измерительных устройств. К таким деталям относятся эксцентрики различных видов, коленчатые валы, разнообразные кронштейны, стойки и т. д., а также некоторые корпусные детали, в которых обрабатываются отверстия. Определенную сложность представляет также закрепление на токарном станке тонкостенных деталей.  [c.417]

В мелкосерийном и единичном производстве для операций, выполняемых на сверлильных станках, часто используют приспособления, собранные из элементов УСП, кроме того, применяют и универсально-наладочные приспособления, такие как скальчатые кондукторы (см. рис. 20—21) и др. На рис. 134, а показана универсальная наладка для скальчатого кондуктора. Деталь 8 устанавливают на планку 5 до упора в торец, затем при опускании верхней плиты 4 деталь центрируется и крепится ловителем 3. Перед обработкой рукояткой 10 Подводят два эксцентрика 7 к нижней плоскости детали. Это предотвращает прогиб нижнего уха. При переналадке приспособления отворачивают винт 1 на один-два оборота, затем гайкой 9 перемещают опору 5 в планках 6, а размер установки отсчитывают по нониусу 2. При необходимости ловитель 3 заменяют. После переналадки винтом 1 стопорят П-образную опору 5.  [c.185]

Задняя бабка (фиг. 117) состоит из корпуса 1, устанавливаемого на стол станка и закрепляемого на нем рукояткой 2 с эксцентриком 3. Скалка 4, в коническое отверстие которой вставляется центр, под действием пружины 5 и рычага 6 перемещается вперед при установке оправки фрезы в центрах. Отводится скалка рукояткой 7. Рукоятка 8 служит для закрепления скалки 4 после установки оправки с затачиваемой фрезой в центрах. На задней стенке корпуса задней бабки (фиг. 117, сечение по ЛЛ, левая стенка) устанавливается приспособление для правки шлифовального круга (фиг. 118).  [c.142]

Все началось с поисков эффективного способа борьбы со сливной стружкой. При точении вязких сталей эта стружка, наматываясь на заготовку, то и дело грозит поломать резец, поранить своим раскаленным зазубренным краем рабочего. Один из применяемых сейчас способов заключается в периодическом изменении глубины резания от максимума до нуля. Для этой цели суппорт с резцов заставляют дрожать, вибрировать. При этом кончик резца то врезается в металл, то выскакивает наружу, а вместо коварной путанки из-под инструмента сыплются коротенькие безобидные спиральки. Недостаток такого способа дробления стружки — в постоянных ударах, выкрашивающих режущую кромку резца, разбалтывающих станок и ухудшающих качество обработки. Ганце-вич хотел подобрать такой режим возвратно-поступательного движения суппорта, при котором резец входил бы и выходил из металла плавно, без ударов. Оказалось, что лучше всего удовлетворяют этому требованию перемещения резца по закону синусоиды, когда кончик резца движется гармонично, как маятник. К тому же и осуществить такое движение конструктивно очень не сложно. Все сводится к установке на станок довольно простого приспособления. Фактически оно состоит из двух вставленных друг в друга концентрических колец-эксцентриков, передающих движение от ходового винта к суппорту. Но, несмотря на подобную простоту, приспо- собление, как оказалось, обладает весьма широкими возможностями. Так, поворачивая один эксцейтрик относительно другого, можно плавно менять величину суммарного эксцентриситета, величину возвратно-поступательного движения резца, а следовательно, можно не только дробить стружку,- но и получать на валах или во втулках некруглые, цилиндрические поверхности в виде многократных синусоидальных кулачков. Меняя передаточное отношение между шпинделем и ходовым  [c.40]


Приспособление для шлифования деталей большой длины, разработанное автором, В тех случаях, когда возникает необходимость в обработке по профилю деталей, длина которых превышает величину максимального хода шлифовального круга профилешлифовального станка мод. 395 (см. фиг. 90), равную 48 мм, применяют приспособление, показанное на фиг. 105, вверху. С помощью этого приспособления можно шлифовать профили на длину 48—100 мм. В основании 1 приспособления находится валик с эксцентрико вым рычагом 2. По четырем штифтам 3, запрессованным в основание, можно передвигать плиту 4 со столиком. 5 для установки обрабатываемых деталей. По пазу в сто-  [c.106]

Что такое S-образные эксцентрики и зачем они нужны

Когда мы сталкиваемся с проблемой установки сантехники в ванную комнату, мы можем пойти двумя путями. Первый – обратиться за помощью к специалистам. Этот вариант гарантирует качество работ, но требует дополнительных затрат. Второй способ – самостоятельная установка и предназначен он для смелых и креативных умельцев DIY. Тем не менее, мы не всегда понимаем детали установки. Поэтому сегодня знакомим Вас с таким понятием как S-образные эксцентрики.

Собственно слово “эксцентрик” расшифровывается как “вне” и “центр” – “вне центра”, или “смещенный центр”.

Эксцентрик для смесителей является, по сути, переходником с водопроводной трубы на смеситель или наоборот. Это переходник, у которого ось имеет широкую и узкую резьбовую части, смещенные по отношению друг к другу.
Установка эксцентриков для смесителя предполагает вкручивание одного края с узкой и наружной резьбой непосредственно в водопровод, то есть водопроводную трубу, а другой конец с внутренней резьбой служит для крепления к нему одного из патрубков сантехнического устройства.

Некоторые виды эксцентриков для смесителя изготавливаются из латуни или бронзы. Если трубы изготовлены из пластика, то нет никакой разницы, из какого материала изготовлен эксцентрик, а вот при вкручивании в металлический водопровод эксцентрик должен быть из того же металла, в данном случае это нержавейка. Таким способом обеспечивается одинаковое давление в середине трубы и температурное расширение, что автоматически устраняет протечку воды.

Расстояние между осями для смесителя настенного монтажа составляет 150 мм +\-15 мм.
Данное расстояние является стандартом в сантехнической области. Для точной регулировки в комплекте со смесителем поставляются S-образные эксцентрики. Они позволяют установить смеситель четко по уровню и сглаживают небольшие отклонения возникнувшие при монтаже вывода воды.

О чем следует помнить:
– Перед началом работ необходимо убедиться в полноте комплектации. Компания GROHE всегда комплектует свои продукты, смесители для ванны или душа, высококачественными эксцентриками, изготовленными по высочайшим стандартам.

– Проверить дефекты деталей и их размеры.
– Убедиться в соответствии с размерами эксцентрика.
– Запомнить, что лен или Фум-ленту нужно накручивать только по направлению резьбы. Он не должен прокручиваться вместе с резьбой.
– Обязательно использование смазки поверх льна.
– Отличным вариантом является герметик на силиконе.
– Сначала эксцентрик нужно наживить вручную, потом применить ключ.

что это такое, применение и установка

Представляя собой один из видов современных фитингов, эксцентрики широко применяются для создания разветвлений в трубопроводах и присоединения разных устройств.

Наличие осевого смещения предполагает использование любых фитингов подобного типа. Зачастую установка полотенцесушителя выбранной модели невозможна ввиду несовпадения осей, и такая дополнительная деталь способна решить возникшую проблему.

Области применения

Использование такого вида крепления для выравнивания осей оборудования достаточно широко. Наиболее часто они применяются в следующих ситуациях:

  • Присоединение смесителей к трубопроводу.
  • Установка полотенцесушителя при смещении оси входных отверстий.

Фото 1. Эксцентрики — это неотъемлемая часть любого полотенцесушителя. Без них выравнивание осей и последующее качественное соединение с приводящей трубой невозможно.

Эксцентрики нашли своё применение в случае, когда входные отверстия трубопровода и устанавливаемого оборудования идеально совпали, но у полотенцесушителя или смесителя имеется отклонение от вертикали либо горизонтали.

Разновидности эксцентриков для полотенцесушителя

Сегодня в продаже имеется несколько моделей подобных фитингов. Различаются они по виду и расположению резьбы:

  • Наружная резьба, которая располагается с двух сторон: одна составляет 1/2, вторая 3/4.
  • С одной стороны имеется наружная резьба 1/2 в сочетании с накидной гайкой, или как её называют «американкой» — 3/4.

Полотенцесушитель обычно подключается с помощью эксцентриков первого типа. Но могут быть и исключения, требующие использования фитингов второй разновидности.

В комплекте современных моделей навесного оборудования для сушки полотенец прикладываются фитинги нужного типа. Это облегчает процесс установки и исключает необходимость приобретения дополнительных деталей.

Схема самостоятельной установки и последовательность действий

  1. Проводится ввинчивание выбранного вида в фитинг на подводящей трубе. Выполняется операция вручную.

    Закручивание осуществляется на максимальную глубину, но не следует слишком затягивать резьбу. В противном случае может возникнуть сложность при необходимости корректировки его установки.

  2. Накручиваются накидные гайки навесного оборудования. При этом фиксируется их положение. Гайки не следует сильно закручивать.
  3. Корректируется положение полотенцесушителя: он выравнивается по вертикали и горизонтали. При необходимости переустанавливаются эксцентрики.
  4. В месте соединения детали и резьбой трубы приклеивается небольшой кусочек малярного скотча. На него наносится метка, обозначающая оптимальное положение детали.
  5. Малярный скотч разрезается, чтобы части метки оставались и на резьбе трубы, и на эксцентрике. Это поможет восстановить соединение.
  6. Полученная конструкция разбирается.
  7. На поверхность резьбы детали наматывается пакля или лента ФУМ для предупреждения протечки.
  8. Теперь проводится повторная сборка конструкции. В этом поможет оставленная на детали и приводящей трубе отметка.
  9. На накидные гайки у обогревателя устанавливаются уплотнительные прокладки.

Важно! Если такие прокладки выполнены из паронита, то потребуется их предварительное замачивание в воде. Резиновые и силиконовые в предварительном замачивании не нуждаются.

Фиксация полотенцесушителя с помощью затягивания американок

Установка любого вида устройств для выравнивания осей проводится с параллельной прокладкой ленты ФУМ или пакли. Однако потребуется корректировка, а это может повредить подмотку. Опасность состоит в нарушении герметичности соединения.

Полезное видео

Посмотрите видео, в котором наглядно демонстрируется отличие S-образных эксцентриков.

Важность использования эксцентриков

Благодаря эксцентрикам можно получить удобное и функциональное соединение. Их применение позволяет свести к минимуму риск проведения дополнительных работ, когда несовпадение межосевого расстояния значительное.

А поскольку даже 1 мм играет роль при установке полотенцесушителя, использование рассматриваемой детали для выравнивания осей позволит выполнить соединение его с приводящей трубой качественно и надёжно.

Эксцентрик на входной двери. Что это? Обзор в блоге 169.ru


Дверь постоянно испытывает нагрузки. Здесь и вес полотна и эксплуатация механизмов. Со временем конструкция начинает провисать и это негативно влияет на качество работы механизмов и двери в целом. Чтобы такого не происходило, разработали такой элемент как металлический эксцентрик.


Эксцентрик на входной двери

Зачем он нужен?

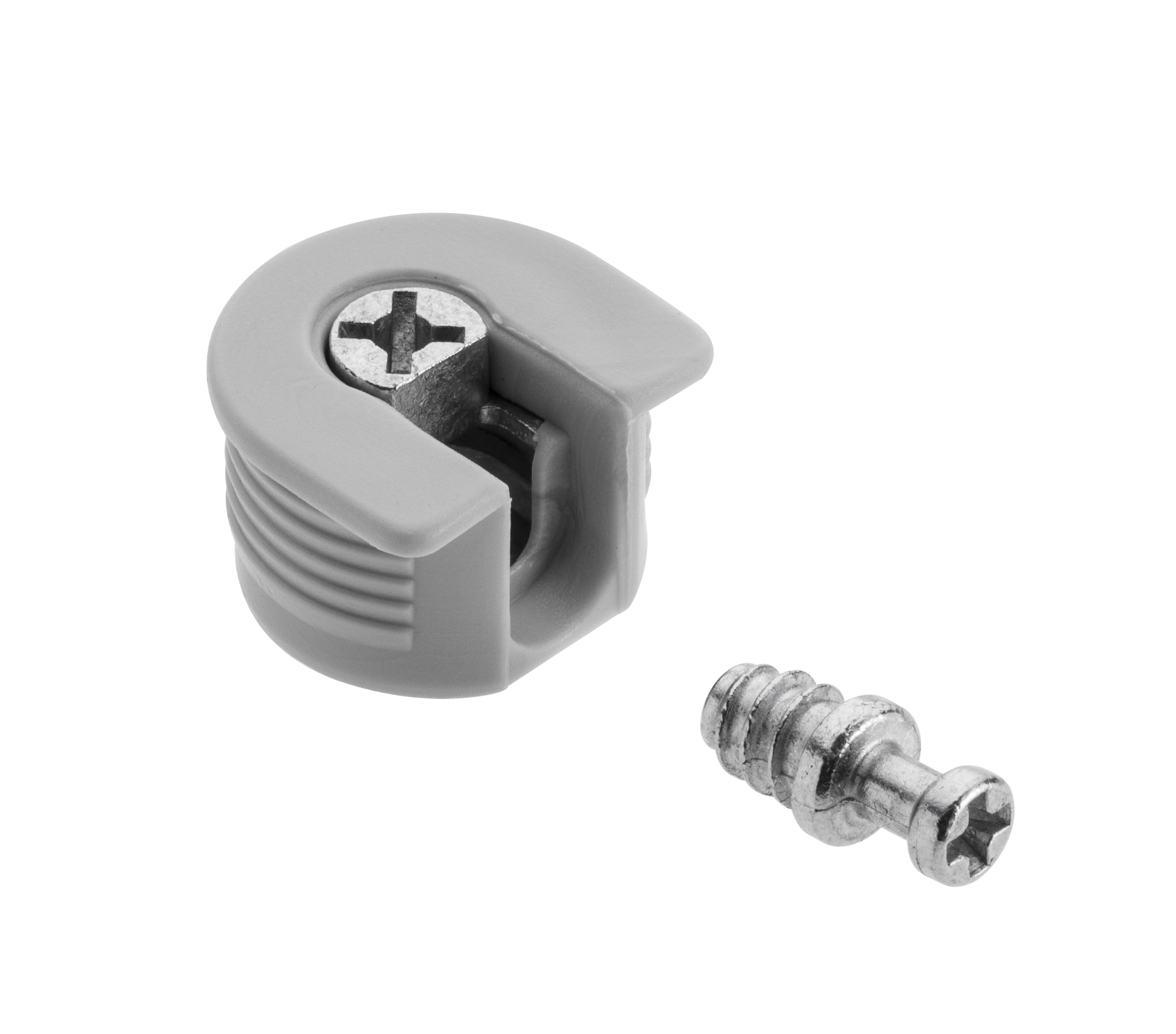

Яркий пример для понимания – это мебельные фасады. Каждый сталкивался с провисанием дверок на кухне. В таких фасадах регулировка и выставление “ровности” делается при помощи петель. Так вот металлическая дверь – это тоже фасад. Принцип тот же. Только функционал и вес двери более расширенный.

С помощью эксцентрика регулируется прилегание дверного полотна к коробке. Делает его более плотным и долговечным. Благодаря этому дверь не просядет, будет работать ровно и слаженно. Срок эксплуатации возрастает в геометрической прогрессии. И все из-за такой крохотной детали.

Установка эксцентрика осуществляется в торец дверного полотна. И тщательно закрепляют винтом. Для того, чтобы со временем эксцентрик не сместился.

Эксцентрик в торце двери

Достоинства

Двери с использованием эксцентрика безусловно имеют свои достоинства. Особенно, если сравнивать конструкции с ним и без него.

  • Не дает двери провиснуть

  • Защищает от физического износа петли и коробку двери

  • Механизмы замка работаю правильно

  • Шум, ароматы с лестницы, сквозняки – это не про вашу дверь с эксцентриком. Потому что эксцентрик увеличивает герметичность закрывания двери.

  • Облегчает функцию “открыть-закрыть”, благодаря чему использование двери становится легким и удобным.

  • Продлевает срок службы замков, так как ригели механизма приходят в положение “закрыто” с минимальной нагрузкой.

  • Тепло дома никуда не уйдет и вы сэкономите на оплате электричества. Так как не будет необходимости отапливать подъезд или наоборот сохранить прохладу от кондиционера летом.

Конструкция эксцентрика

Конструкция эксцентрика простая. Цилиндрическая полая основа и штырь-защелка к нему. Штырь уже имеет конусный внешний вид и это гарантирует надежное закрывание. Основу устанавливают в коробку, а штырь на полотне двери. Стопор же вкручивается боковую часть проема стены.

Глубиной, на которую заходит штырь, определяется сила, с которой дверь будет прилегать к коробу двери. А также влияет на легкость закрывания-открывания дверного полотна. На герметичность двери также влияет и качество уплотнителя на коробе и его количество. Уплотнители бывают резиновые и магнитные. Располагаются по всем сторонам проема двери. Поэтому обращайте внимание на комплектацию двери в целом.

Конструкция эксцентрика

Благодаря эксцентрику дверь, после установки, плотнее прижимается коробу двери. И сохраняет эту плотность дольше, чем дверь без эксцентрика.

Иногда эксцентрик располагается в двери на стороне петель. Таким образом становится невидимым. Так делают для вашего максимального удобства. Потому как эксцентрик со стороны замка многим мешает и доставляет дискомфорт.

Как работает

Эксцентрик – это сочетание трех элементов.

  • Цилиндрическая прочная основа. Центр тяжести у него смещен.

  • Конусная штырь-защелка.

  • Крепежный винт

Иногда встречаются такой вид эксцентрика, где добавляется четвертая составляющая, пластина-предохранитель.

Сам принцип работы простой. Когда вы закрываете дверь ключом, штырь из полотна двери выдвигается и закрепляется в эксцентрике. То есть вращение ключом дает импульс на закрывание штыря в коробку двери.

Глубину, на которую заходит штырь, можно отрегулировать винтом и зафиксировать в нужном положении. Благодаря такой регулировке и достигается плотное закрывание и прилегание двери к коробке.

Сам принцип работы простой. Когда вы закрываете дверь ключом, штырь из полотна двери выдвигается и закрепляется в эксцентрике. То есть вращение ключом дает импульс на закрывание штыря в коробку двери.


Самостоятельная регулировка

Справиться с регулировкой эксцентрика можно без вызова специалиста. Так как механизм у него простой. Вам понадобится только отвертка с крестовым наконечником.

  • Немного раскручиваете винт в эксцентрике, с целью его ослабить.

  • Цилиндрическую основу поворачиваете более толстой стенкой в сторону подъезда.

  • Закручиваете и фиксируете эксцентрик отверткой.

  • Закрываете дверь и проверяете результат регулировки.

Если все прекрасно, регулировка окончена. Если не нравится результат, отрегулируйте еще раз.

Эксцентрик имеет свойство самостоятельно разбалтываться, поэтому затягивать его желательно один раз в 1-2 месяца. И вы уже знаете как это сделать.

Регулировка эксцентрика

Справиться с регулировкой эксцентрика можно без вызова специалиста. Так как механизм у него простой. Вам понадобится только отвертка с крестовым наконечником.


Подведем итоги

Эксцентрик – небольшая деталь, которая “помогает” двери оставаться качественной и функциональной долгое время. Она определяет плотность закрывания двери, защиту от провисания, запахов с лестницы, сквозняков, шумных соседей.

Стоит понимать, что эта деталь только усиливает свойства самой двери. И дверь должна быть качественной сама по себе. Если установить эксцентрик в китайскую дверь за 1000 руб, он продлит срок ее службы и сделает закрывание более герметичным. Но сама дверь спасет вас от воров, сквозняков и шума? Эксцентрик – не волшебная таблетка от всех бед, а скорее усилитель имеющихся свойств.

Эксцентрик – небольшая деталь, которая “помогает” двери оставаться качественной и функциональной долгое время. Она определяет плотность закрывания двери, защиту от провисания, запахов с лестницы, сквозняков, шумных соседей.

Желаем вам удачи в выборе двери с такими свойствами и функционалом, которые нужны именно вам. И помните дверь и ее качественные характеристики – залог безопасности и спокойствия в доме.

Блог о трансмиссии

Rexnord | Rexnord

Эксцентриковый кулачковый стопорный механизм широко используется в сельскохозяйственной промышленности для различных применений, от уборки урожая до обработки различных продуктов. Наши линии сферических роликоподшипников Rex 3000 и Link-Belt предлагают эксцентричный кулачковый замок с выносками на внутреннем кольце Y и W.

Стопорная втулка кулачка обеспечивает большую силу запирания вала по сравнению с типичным механизмом установочного винта, но представляет собой уникальную проблему при установке.Хотя стопорную втулку кулачка можно затягивать как по часовой стрелке, так и против часовой стрелки, обязательно, чтобы втулка всегда затягивалась в направлении вращения вала. Несоблюдение этого правила приведет к расшатыванию подшипника на валу, что приведет к преждевременному выходу из строя.

После того, как манжета будет правильно затянута относительно внутреннего кольца, затяните установочные винты, используя значения крутящего момента, указанные в руководстве по установке. Перед установкой осмотрите вал, чтобы убедиться, что он не поврежден и его размер соответствует нашим рекомендуемым спецификациям.

Для приложений с высокой вибрацией, погруженных в грязь, таких как культиваторы и уборочная техника, очень важно выбрать правильный механизм блокировки вала, чтобы обеспечить подшипник, который выдержит эти экстремальные условия. Конический переходник «Шурлок» серии Rex 6000 оснащен гайкой с большой резьбой, которая прикрепляется к ответной резьбе вместе с конической переходной втулкой на внутреннем кольце. Это соединение стопорной гайки с внутренним кольцом не только обеспечивает легкую установку, но и легкое снятие с вала.А его длинная коническая переходная втулка обеспечивает чрезвычайно высокое усилие захвата для более эффективного поглощения вибрации, присутствующей в тяжелых условиях.

Наша серия Centrik-Lok (часть линии Link-Belt) имеет внутреннее кольцо с восемью прорезями, двухкомпонентную манжету и два крепких винта с головкой под торцевой ключ для крепления подшипника к валу. Это приводит к увеличению средней силы захвата на 20% по сравнению с другими зажимными устройствами на шарикоподшипниках. В качестве бонуса его легко устанавливать и снимать. Эта конструкция также позволяет использовать валы меньшего размера, чем -.003 “.

Короткий рассказ? Когда дело доходит до применений, где вашим подшипникам необходимо выдерживать тяжелые полевые условия, у нас есть решение для вас. Чтобы получить подробную информацию об этих методах установки, перейдите по следующим ссылкам:

Замок эксцентриковый
Шурлок
Центрик-Лок

Если у вас возникнут дополнительные вопросы, звоните (317)273-5781 или пишите по адресу [email protected]. Чтобы посмотреть видео и другие демонстрации, посетите наш канал YouTube.

Майк Мартин

Майк – инженер по применению в подразделении подшипников Rexnord.С 2014 года Майк работает в Rexnord в группе разработки подшипников. Он предоставляет клиентам поддержку, в том числе помощь в выборе подходящего подшипника, помощь на месте, обучение по техническому обслуживанию и установке, а также поиск и устранение неисправностей при любых проблемах.

Как установить и отрегулировать эксцентриковый нижний кронштейн Bushnell

Опубликовано : 3 мая 2019 г. Автор: : pdurry
Последнее изменение: 15 августа 2019 г.

Problem Solvers – единственный поставщик почтенного эксцентрикового нижнего кронштейна Bushnell ™.Это классический, лучший в отрасли дизайн, который с 90-х годов позволяет обеспечить надлежащее натяжение цепи на тандемных и необычных односкоростных установках. Но пока мы вкратце рассмотрели, как это работает, мы хотели показать, насколько они удобны и привлекательны на самом деле. Итак, если вы хотите узнать, как установить и отрегулировать эксцентриковый нижний кронштейн Bushnell, оставайтесь здесь. Вы в хорошей компании.

Необходимые инструменты

  • Шил или малый тычок
  • Универсальная велосипедная смазка
  • Шестигранный ключ на 4 мм
  • Динамометрический ключ с шестигранной битой 4 мм
  • Торцевой гаечный ключ или торцевой ключ для каретки

Шаг 1: Подготовьте EBB и раму

Сначала снимите внешние стопорные кольца с помощью шила или аналогичного инструмента (рис.1) разобрать EBB. Затем очистите и обильно смажьте все контактные поверхности. Это включает внешнюю часть клиновых гаек, резьбу клиновых болтов, внутреннюю часть крыльев и внутреннюю часть кожуха каретки каркаса (рис. 2–4). Внимательно осмотрите раму и область каретки на предмет трещин, усталости или других признаков повреждений. Если на какой-либо части рамы видны признаки повреждения или усталости, обратитесь к дилеру или замените раму перед поездкой на велосипеде. Убедившись, что все в порядке, можно начинать сборку EBB.

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4

При повторной сборке эксцентрикового нижнего кронштейна Bushnell убедитесь, что все точки доступа находятся в правильных местах для вашего приложения. Для доступа к затяжке и регулировке 4-миллиметровая головка клинового болта всегда должна находиться на стороне велосипеда, противоположной от звездочек.Таким образом, на одиночной раме эта точка доступа должна находиться на неприводной стороне (слева, если вы сидите на велосипеде), а на переднем сиденье тандема эта точка должна быть на стороне привода (или правильно, пока на велосипеде). Однако основная оболочка EBB всегда будет одинаковой, а обратная нить, вращающаяся против часовой стрелки, будет обращена к правой приводной стороне рамы. Это означает, что когда вы устанавливаете чашки каретки, обе стороны будут затягиваться, вращаясь в направлении задней части вашего велосипеда. Если все это будет правильно во время повторной сборки, вы сэкономите много проблем в дальнейшем.

  • Рисунок 5
  • Рисунок 6

2. Установите EBB в раму

Вставьте EBB в корпус каретки рамы и сдвиньте его в центральное положение. Поперечная регулировка EBB для оптимизации линии цепи – это нормально, но ТОЛЬКО если EBB не выходит за пределы каретки каретки рамы.Поверните к EBB так, чтобы клиновой болт находился на 3 часа, если смотреть со стороны привода, и на 9 часов, если смотреть со стороны неприводного механизма (рис. 5). Затем используйте шестигранный ключ на 4 мм, чтобы затянуть болт и зафиксировать EBB на месте (рис. 6). А пока просто затяните его достаточно туго, чтобы удерживать на месте, пока вы закончите работу.

3. Установите чашки каретки и соберите трансмиссию

Смажьте резьбу EBB, а также чашки каретки (рис. 7). Установите чашки каретки в соответствии с инструкциями производителя (рис.8). Затем соберите шатуны, цепь и заднюю кассету / шестерни, как на любом другом велосипеде (рис. 9).

  • Рисунок 7
  • Рисунок 8
  • Рисунок 9

4. Отрегулируйте натяжение цепи

Чтобы отрегулировать натяжение цепи с помощью эксцентрикового нижнего кронштейна Bushnell, сначала ослабьте клиновой болт с помощью шестигранного ключа на 4 мм.Болт нужно ослаблять до тех пор, пока оба клина не освободятся. В противном случае EBB не будет вращаться. Если одна сторона застрянет, вы можете ослабить болт еще больше, а затем слегка постучать по нему и подумать о добавлении смазки в следующий раз. Установив цепь, поверните EBB вперед с помощью гаечного ключа или инструмента для каретки (рис. 10), пока цепь не натянется, а затем слегка отвинтите ее. Затем затяните 4-миллиметровый клиновой болт до 8,5–10 Нм (рис. 11) с помощью динамометрического ключа. Если ваша цепь слишком ослаблена или слишком натянута, отрегулируйте EBB вперед и назад по мере необходимости, чтобы исправить это.

  • Рисунок 10
  • Рисунок 11

Теперь вы готовы к работе. Обязательно проверяйте клиновой болт EBB и натяжение цепи перед каждой поездкой, при необходимости регулируя и затягивая. Если вы не уверены в правильности установки EBB или у вас есть вопросы, обратитесь за помощью в местный веломагазин.Вернитесь сюда в ближайшее время, чтобы узнать о других отличных велосипедных гаджетах и ​​приспособлениях.

Хорхе Пардо – Эксцентрическая рефлексивность 1988–1994 – Выставки

Аудиогид – Эксцентрическая рефлексивность 1988–1994

Petzel Gallery рада представить Эксцентрическую рефлексивность 1988–1994 , персональную выставку работ художника, скульптора и архитектор Хорхе Пардо. Открывающаяся 28 февраля и до 20 апреля выставка ранних работ знаменует собой десятую выставку художника в Петцеле и его первую выставку в галерее Верхний Ист-Сайд.

По сути, Эксцентрическая рефлексивность 1988–1994 – это ностальгические воспоминания, признательность и документация о процессе становления художником, в котором представлены работы, придуманные, созданные и произведенные в течение определенного периода жизни Хорхе Пардо во время и сразу после он был студентом Колледжа дизайна Art Center в Пасадене, Калифорния. Выставка исследует и исследует игривую эстетику Пардо, предлагая при этом хитрый анти-Дюшамповский комментарий о том, что может трансформировать предметы повседневного обихода или ready-mades – многие из которых пронизаны символическими, историческими и автобиографическими отсылками – в искусство.

«Объекты могут говорить, если вы меняете их, если вы что-то делаете с ними, если вы взаимодействуете с ними», – говорит Пардо, который назвал многие работы в шоу «неудавшимися предложениями». «Не обязательно искусственно, просто произвольно, но функционально. Для меня идея функции является наиболее интересной, и она становится наиболее интересной, когда затрагивается абсурдность чистоты объекта ».

Результаты этой практики подписи и гарантированной методологии – некоторые из работ, включенных в Эксцентрическая рефлексивность 1988–1994 .Впервые представлен Drawing , 1990, модель самолета (или это картина?), Сделанная из бальзового дерева, клея и фурнитуры, а также другие классические «доработки» Пардо, такие как Холодильник , 1993, холодильник с выкрашенными в синий цвет дверцами; Fuck Me Shoes , 1990; Без названия (фотография совы с камеры-обскуры) , 1988 год, возможно, первое когда-либо сделанное селфи совы; и Shiny Tables от J. Crew (Коста Меса) / Piece for Fandra from Fandra , 1991, скульптурная дань уважения Дж.Рубашка Crew, сделанная из настоящих демонстрационных столов J. Crew, напоминающая баскетбольные щиты.

Эксцентрическая рефлексивность 1988–1994 , в котором также есть аудиозаписи, построенные на основе анекдотических разговоров между Пардо и Фридрихом Петцелем и куратором Монтсеррат Альборес Глисон, предлагает индивидуальный и дальновидный пересмотр ожидаемого периода ранней жизни и карьеры художника. Многие из предметов, включенных в выставку Eccentric Reflextivity , являются частями различных частных коллекций и ранее были выставлены на обозрение в Tom Solomon’s Garage, Luhring Augustine Hetzler, Terrain Gallery в Сан-Франциско, MOCA в Лос-Анджелесе, 1301 PE Gallery и в других местах.

Родился в Гаване, Куба в 1963 году, Хорхе Пардо выставлялся на международном уровне в таких учреждениях, как Музей современного искусства в Лос-Анджелесе, Кунстхалле Базель и Музей Бойманса ван Бёнингена, Роттердам, а также в нескольких инсталляциях для конкретных мест, включая холл и книжный магазин для Центр искусств Dia и его собственный бар The Mountain в китайском квартале Лос-Анджелеса.

Petzel Gallery находится на третьем этаже дома 35 по 67-й восточной улице между Мэдисон и Парк-авеню, Нью-Йорк.Галерея работает со вторника по субботу с 10:00 до 18:00. По вопросам прессы обращайтесь к Рики Ли по адресу [email protected] или по телефону (212) 680-9467.

Окончательная направляющая для эксцентрикового нижнего кронштейна (2022)

«Что такое эксцентриковая каретка и как она работает?»

«Эксцентричный BB на моем горном велосипеде или моя одиночная скорость – хорошая идея?»

На эти и многие другие вопросы отвечает прямо здесь, в наиболее полном руководстве по эксцентриковым кареткам.

И если у вас все еще есть вопросы после того, как вы попробовали это, обязательно дайте нам знать в разделе комментариев ниже.

СОДЕРЖАНИЕ

Что такое эксцентриковый нижний кронштейн?
Как работает эксцентриковый нижний кронштейн?
Установка эксцентрикового нижнего кронштейна
Регулировка эксцентрикового нижнего кронштейна

ЧТО ТАКОЕ ЭКСЦЕНТРИЧЕСКИЙ НИЖНИЙ КРОНШТЕЙН?


Ну, эксцентричный означает «странный». Верно?

Знаете… типа: «Этот парень в порядке… хоть немного эксцентричный… не опасен, заметьте, не о чем беспокоиться… просто немного не в центре, можно сказать.Он планирует сделать РААМ на костряке… »

«Не по центру» – определенно можно сказать так.

Буквально.

При стандартной каретке герметичные подшипники вращаются вокруг ее геометрического центра, т.е. центр шпинделя, который также является геометрическим центром BB.

В отличие от герметичные подшипники эксцентриковой каретки независимо друг от друга вращаются как единое целое вокруг геометрического центра корпуса BB .

Этот уникальный, пользующийся спросом EBB – это , доступный для покупки непосредственно у FIRST Components.

Подумайте о планетах вокруг Солнца, причем Солнце является геометрическим центром ВВ (довольно маленькое Солнце, если подумать… но вы поняли).

Есть два типа эксцентрика BB.

Первый тип – это те, которые подходят для каретки с резьбой .

Эта модель не содержит герметичных подшипников.Вы вставляете эксцентриковый каркас в кожух ВВ, а затем затягиваете его в кожух.

Они ближе к адаптеру, чем к полноценной каретке.

Болты либо

    ,
  • расширяет секцию ВВ по отношению к оболочке ВВ или
  • втягивает / вдавливает чашки в оболочку, как в модели с прессовой посадкой.

Конкретный нижний кронштейн, который вы собираетесь использовать, затем ввинтите в эксцентрикового каретки.

Эксцентричный эффект (натяжение цепи или высота каретки) достигается за счет ослабления болтов, а затем вращения блока, содержащего каретку в целом.

Второй тип содержит подшипники и напрямую принимает встроенный шпиндель – они сами по себе являются полноценными нижними кронштейнами.

Режим запрессовки: затянуть болты для установки.

Затем вы устанавливаете свою 24-миллиметровую кривошип со встроенным шпинделем, регулируете посадку – вам могут потребоваться проставки в зависимости от того, какой у вас шатун – затягивайте все болты с соблюдением правильного допуска крутящего момента.

Вы регулируете положение эксцентрика BB путем ослабления болтов, вращения болтов и повторной затяжки, как только вы установили правильную настройку.

Также ознакомьтесь с нашим эксцентриком T47 BB. Это может быть просто ваш переулок!

КАК РАБОТАЕТ ЭКСЦЕНТРИЧЕСКИЙ НИЖНИЙ КРОНШТЕЙН?

Получение ответа на этот вопрос требует изучения того, для чего они предназначены, а затем того, что они делают на самом деле.

Эксцентриковые BB выполняют две функции:

  • Натяжение цепи или ремня – горизонтальное перемещение.
  • Высота каретки – вертикальное перемещение.

Натяжение цепи и ремня

«Мне не терпится затянуть цепь»

не сказал никого и нигде за более чем 100 лет с момента изобретения безопасного велосипеда.

Да, мне это ооочень нравится … просто слишком весело … найти разводной ключ, возиться, изящно и проклинать джиггер в правильном соответствии с гайками оси колеса … ослабление гаек с обеих сторон … более или менее натяжение цепи как я хочу, затем затягивая левую сторону, затем центрируя колесо, затем затягивая правую сторону … нет … не совсем правильно * и $% это … снова ослабьте гайку ведущей стороны …

черт… левый рычаг тормоза тоже был поднят… неудивительно, что я не мог смещать заднее колесо, представляя себя Хитрым из Premium Rush…?

Когда вы вращаете эксцентрик bb, происходит как горизонтальное, так и вертикальное движение, поскольку устройство движется по дуге.

На одной скорости мы воспользуемся преимуществом горизонтального движения или движения вперед и назад .

Вы ослабляете натяжные болты, встроенные в эксцентрик BB, легко вращаете блок, пока цепь или ремень не достигнет нужного натяжения.

Затем затяните болты. Напряжение поддерживается так, как вам нравится.

Дополнительным фактором удобства является то, что вы можете делать это где угодно с минимумом суеты. Не переворачивайте велосипед вверх ногами.

Кстати, кошмар для тандемных гонщиков!

На горном велосипеде мы используем вертикальное движение .

Прежде чем я перейду к регулировке высоты каретки MTB, давайте кратко коснемся некоторых технических деталей.

Горный велосипед BB Высота


С помощью эксцентрикового каретки вы можете быстро и легко отрегулировать высоту каретки.

Но что с того?

Какая разница? Есть вообще?

С субъективной точки зрения, ответ зависит от гонщика.

У каждого велосипедиста свой опыт езды, потому что мы разные физически.

Полная история участия каждого гонщика в этом виде спорта дает ему уникальное мировоззрение и индивидуальные предпочтения, отличающие их от всех остальных.

Каждый гонщик также имеет определенный уровень физической адаптации к дисциплине маунтинбайк.

Добавьте к этому объективному аспекту аспекты самого велосипеда – конкретную модель, технические характеристики и, в частности, подвеску, а также наличие или отсутствие стойки капельницы – и вы получите уникальное сочетание.

Добавьте к этому еще раз условия тропы (каменистая, плоская или где-то посередине) означает, что не существует однозначного ответа на вопрос .

Если вас интересуют нюансы, широкое обсуждение всех вопросов доступно в этой ветке форумов MTBR.

УСТАНОВКА ЭКСЦЕНТРИЧЕСКОГО НИЖНЕГО КРОНШТЕЙНА


Сначала я рассмотрю односкоростной, а затем горный велосипед.

Посмотрите видео, в котором подробно показано, как снять существующую нижнюю скобу и установить модель, которую мы рассмотрим в оставшейся части этого поста.

Этот уникальный, пользующийся спросом EBB – это , доступный для покупки непосредственно у FIRST Components.

Чтобы получить наиболее полную информацию о снятии и установке квадратного нижнего кронштейна, ознакомьтесь с этой статьей.

Этот уникальный набор помещается в стандартный корпус BB BSA.

Эффект эксцентрика достигается за счет смещения герметичных подшипников в пятиугольной конструкции.

В отличие от большинства других эксцентриковых моделей, болты в этой модели имеют уникальное расположение.

Нет болтов, установленных сбоку поперек устройства.

Вместо этого вы регулируете положение BB с помощью трех коротких болтов, которые затягиваются вертикально вниз на герметичный подшипниковый узел.

Три таких болта равномерно распределены по внешнему корпусу. Каждый из них легко доступен на кожухе между звездой и корпусом BB.

Очень легкая фиксация от руки – это все, что вам нужно. Одного болта вполне достаточно, чтобы удерживать кожух на месте, хотя достаточно легко получить доступ к каждому из них и затянуть их.

Односкоростной


Сначала вам нужно снять существующий нижний кронштейн.

Наша статья о квадратном коническом нижнем кронштейне может помочь вам удалить этот тип, если он действительно у вас есть.

В качестве альтернативы у вас может быть встроенная рукоятка, фиксируемая стяжными болтами (стиль Shimano) или одним болтом (стиль Sram).

Это фиксированная красота, над которой мы сегодня будем суетиться.

Ослабление гаек оси ослабляет натяжение цепи.

Должен отметить, что это будет последний раз, когда вам придется прикасаться к колесным гайкам, если натяжение цепи является основной причиной, по которой вам обычно приходится возиться с ними.

Этот эксцентричный каркас упрощает регулировку натяжения цепи – быстро и легко, как мы скоро вам покажем.

После ослабления болтов цепь будет достаточно провисающей, чтобы ее можно было легко оторвать от кривошипа и передней звезды.

Процедурное напоминание: цепь, скорее всего, поцарапает прозрачное покрытие нижних перьев и даже сколотит краску.

Защитить нижнее перо легко. Здесь мы используем материалы для заводской доставки, но газета и лента отлично справятся с этой задачей.

Прикрытие особенно важно, поскольку оставить цепь нетронутой, а не «сломать» ее, также легче, чем отсоединить соединительное звено.

Закрепите цепь вокруг нижнего перья при установке эксцентрика BB.

Защищая нижнее перо, снимите цепь с передней звезды.

Защита сиденья также важна.

Снимите кривошип со стороны привода.

Выключен левой рукояткой.

Вон с кареткой.

Протрите оболочку ВВ – удалите старую смазку.

Нанесите свежий слой смазки на резьбу.

Теперь мы готовы установить эксцентриковый кардан.

Обратите внимание на обратное положение левой и правой стороны – разворот на 180 °.

Это связано с тем, что для точного позиционирования шпинделя необходимо выровнять обе стороны.В каком бы положении ни находился корпус подшипника с одной стороны, он должен находиться в противоположном положении с противоположной стороны.

Не нужно беспокоиться – мы проясним все это в демоверсии следующего раздела.

Нанесите на резьбу хороший слой смазки.

Всегда проверяйте, чтобы резьба BB точно вошла в резьбу оболочки BB.

Если нет, то часто можно приступить к затяжке каретки (с перекрестной резьбой), полагая, что увеличение сопротивления происходит просто из-за плотной посадки.

Вы можете отремонтировать резьбу оболочки BB. Однако чаша каретки, скорее всего, будет испорчена.

Чтобы вернуть его в рабочее состояние, потребуется правильный набор штампов и специальные знания.

Поверните чашку каретки вправо, а не влево (и влево, а не вправо на неприводной стороне).

Когда чашка подшипника войдет в резьбу, обычно со слышимым «щелчком», вы сможете полностью ввинтить втулку.

Гаечный ключ (поставляется с этим набором BB) зацепляется за любой из трех пазов, расположенных поочередно на каждом болте корпуса.

Короткая ручка означает, что затягивание до предела даст вам крутящий момент около 35 Нм, чего достаточно.

Другими словами, вы можете приложить максимальное усилие и не беспокоиться о том, что вы перетянете блок.

ПРИМЕЧАНИЕ: Если неприводная сторона вашего недавно установленного эксцентрика bb не совмещена со стороной привода, кривошип не войдет в положение .

Шпиндель на этом изображении примерно на 5 мм меньше своего окончательного идеального положения.

Исправить просто.

  • Ослабьте болты наружного кожуха.
  • Поверните корпус, чтобы выровнять подшипник с противоположной стороной.
  • Полностью задвиньте кривошип в нужное положение.

Перед тем, как затянуть болты кожуха, вам необходимо повернуть внешний кожух с каждой стороны в нужное место, если вы знаете точное положение.

В противном случае вы можете отрегулировать положение с установленной рукояткой и установленной цепью.

Мы рассмотрим регулировку после того, как отметим моменты, в которых установка MTB отличается от процедуры установки на одной скорости.

Горный велосипед


Предполагая, что на вашем MTB установлен BB-кожух BSA 24 tpi 73 мм, процедура аналогична описанной для одиночной скорости.

Эта конструкция, безусловно, может быть произведена в версии с запрессовкой. Но поскольку мы все еще находимся на раннем этапе развития, многопоточная версия – это первая итерация, появившаяся на рынке.

Прокладки, которые идут в комплекте с этим устройством, позволяют адаптировать кривошип к этому эксцентриковому валу.

Здесь установлены две проставки 2,5 мм.

Поставляется также пара проставок 1 мм и 0,5 мм, что позволяет выполнять точную настройку.

Эта модель с эксцентриковой кареткой позволяет регулировать высоту до 7 мм.

РЕГУЛИРОВКА ЭКСЦЕНТРИЧЕСКОГО НИЖНЕГО КРОНШТЕЙНА


Ключевой принцип, который следует учитывать при регулировке каретки для

  • Натяжение (односкоростное / фиксированное)
  • Высота нижнего кронштейна (горный велосипед)

обеспечивает вращение обеих сторон вместе с одинаковой скоростью, предотвращая заклинивание одной стороны.

Если одна сторона застряла, ее необходимо перевернуть, выровнять с другой, а затем продолжить регулировку.

Ничего страшного, если это произойдет. Назвать это «вареньем» было бы излишне драматично.

Вы просто немного притормозите, вот и все, что может случиться.

Односкоростной велосипед


Назначение эксцентриковой каретки для одной скорости – большее удобство при увеличении или уменьшении натяжения цепи.

Это достигается ослаблением болтов внешнего кожуха – кожух теперь может свободно вращаться вокруг штока, захватив с собой уплотненный подшипник (и, следовательно, шпиндель).

Односкоростная цепь здесь была переоборудована на недавно установленный шатун.

Теперь задача добиться правильного натяжения явно провисшей цепи.

Кожухи можно вращать в любом направлении. Конечный результат такой же.

Самый простой доступ – с неприводной стороны.Левая сторона корпуса ВВ со стороны привода; правая рука на кожухе неприводной стороны.

От половины до трех четвертей поворота – это все, что требуется для обеспечения правильного натяжения.

Последний шаг – затянуть каждый из 3 болтов кожуха на каждом BB. Обратите внимание, что у максимальный крутящий момент составляет 2,5 Нм, у действительно очень небольшой крутящий момент.

Один болт может удерживать кожух сам по себе.

Но затратив 1-2 Нм на каждый болт, вы будете надежно удерживать кожух на месте, не вдавая под ним втулку подшипника.

Вы также обнаружите, что регулировка натяжения цепи на дороге не составляет труда.

Горный велосипед

Эксцентриковая нижняя скоба MTB предназначена для регулировки высоты каретки.

Используемая здесь установка представляет собой кривошип узкой ширины 34T, оснащенный новым эксцентриковым кареткой.

Если вы ехали по тропе, по которой не было слишком много камней или валунов, вы могли бы быстро опустить каретку.

Или, когда BB уже опущен, вы попадаете в грубую полосу, повышая риск удара педалью.Вы останавливаетесь на несколько минут, поднимаете BB на максимальную высоту, а затем выключаете питание по тропе.

Этот уникальный, пользующийся спросом EBB – это , доступный для покупки непосредственно у FIRST Components.

Все, что вам нужно, – это иметь под рукой шестигранный ключ на 2 мм.

Обратите внимание, что многофункциональный инструмент здесь не справится. . Даже если у вас есть 2-миллиметровый ключ среди шестигранных ключей на вашем конкретном устройстве, его, вероятно, будет недостаточно.

Я бы посоветовал вам приобрести отдельный 2-миллиметровый ключ, который вы можете включить в свой домашний набор инструментов, взять его с собой для исключительного использования в трейлере.

Ослабьте болты кожуха с обеих сторон. Поверните кожухи, установив высоту кривошипа до нужного уровня.

Снова немного затяните каждый болт. . . вы почувствуете это, просто плотно прижми его, и все готово.

Последние мысли

Какое место может занять эксцентрическая каретка в вашей велосипедной жизни?

Нам было бы интересно узнать ваше мнение по этому поводу.

Плюс, если у вас есть какие-либо вопросы, пишите…

Эксцентриковые переходники

– обзор

Как правило, при условии, что скорости в трубопроводе находятся в разумных пределах, сепараторы имеют линейный размер.Сепаратор удаляет как капли воды со стенок трубы, так и взвешенный туман, унесенный самим паром. Гидравлический удар можно устранить, установив сепаратор в паропроводе, что часто бывает дешевле, чем увеличение размера трубы и изготовление дренажных карманов.

Сепаратор рекомендуется перед регулирующими клапанами и расходомерами. Также целесообразно установить сепаратор там, где паропровод входит в здание снаружи. Это гарантирует, что любой конденсат, образующийся во внешней распределительной системе, будет удален, а в здание всегда будет поступать сухой пар.Это особенно важно, если использование пара в здании контролируется и оплачивается.

15.9.4.1 Паровые фильтры

При установке новых трубопроводов нередко фрагменты литейного песка, набивки, стыков, стружки, сварочных стержней и даже гаек и болтов случайно осаждаются внутри трубы. На старых трубопроводах будет ржавчина, а в районах с жесткой водой – карбонатные отложения.

Иногда части отрываются и проходят по трубопроводу вместе с паром, чтобы остаться внутри части пара с использованием оборудования.Это может, например, помешать правильному открытию / закрытию клапана. Оборудование, использующее пар, также может получить необратимое повреждение из-за волочения проволоки – режущего действия пара и воды, проходящей через частично открытый клапан, с высокой скоростью. После того, как будет выполнено волочение, клапан никогда не закроет герметично, даже если грязь будет удалена.

Поэтому лучше всего (но не универсально) устанавливать сетчатый фильтр линейного размера перед каждым конденсатоотводчиком, расходомером, редукционным клапаном и регулирующим клапаном.На рисунке, показанном на рис. 15.16, показан разрез типичного сетчатого фильтра.

Рисунок 15.16. Вырежьте секцию через Y-образный фильтр.

Предоставлено: Spirax Sarco.

Пар течет от входа «A» через перфорированный экран «B» к выходу «C.» Хотя пар и вода легко проходят через экран, грязь – нет. Колпачок «D» можно снять, что позволяет снимать экран и чистить его через определенные промежутки времени. Клапан продувки также может быть установлен на крышке «D» для облегчения регулярной очистки.

Однако сетчатые фильтры могут быть источником влажного пара, как упоминалось ранее. Чтобы избежать этой ситуации, фильтры следует всегда устанавливать в паропроводах корзинами сбоку.

15.9.4.2 Конденсатоотводчик

Конденсатоотводчик – самый эффективный и действенный метод слива конденсата из парораспределительной системы. Выбранные конденсатоотводчики должны соответствовать системе с точки зрения номинального давления, производительности и пригодности.

С номинальным давлением легко справиться; максимально возможное рабочее давление в конденсатоотводчике будет известно или должно быть установлено.

Производительность (количество сбрасываемого конденсата) можно разделить на две категории; прогревочная нагрузка и беговая нагрузка. Для прогрева нагрузки в первую очередь необходимо довести трубопровод до рабочей температуры. Нагрузку конденсата от этой активности можно определить расчетным путем, зная начальную температуру, массу и удельную теплоемкость трубопроводов и фитингов.

Начальное давление в магистрали будет немного больше атмосферного, когда начнется процесс разогрева.Тем не менее, конденсатная нагрузка обычно находится в пределах пропускной способности конденсатоотводчика с «малой производительностью» DN15. Только в редких случаях при очень высоком давлении (выше 70 бар изб.) В сочетании с трубами большого диаметра может потребоваться большая емкость ловушки.

При рабочей нагрузке, когда паропровод достигает рабочей температуры, скорость образования конденсата в основном зависит от размера трубы, качества и толщины изоляции.

Типы конденсатоотводчиков, используемых для отвода конденсата из сети, показаны на рис.15.17. Термостатическая ловушка включена, потому что она идеальна там, где нет другого выбора, кроме отвода конденсата в затопленную обратную трубу.

Рисунок 15.17. Конденсатоотводчики подходят для отвода пара.

Предоставлено: Spirax Sarco.

Схема трубопроводов конденсата сложная. Многое зависит от рабочего давления, характеристик конденсатоотводчика, положения трубопровода возврата конденсата относительно установки и давления в трубопроводе возврата конденсата. По этой причине лучше всего начать с рассмотрения того, что должно быть достигнуто, и разработать макет, который обеспечит соблюдение основных передовых практик.

Основные цели заключаются в следующем:

Конденсат не должен накапливаться в установке, если паропотребляющее оборудование специально не предназначено для такой работы. Поскольку оборудование обычно не проектируется таким образом, накопление конденсата обычно снижает производительность и способствует коррозии.

Конденсат не должен скапливаться в паропроводах, где он может собираться высокоскоростным паром, что приводит к эрозии и гидроударам в трубопроводе.

С точки зрения проектировщика, существует четыре типа конденсатопровода. Эти четыре типа определены и показаны на рис. 15.18.

Рисунок 15.18. Установлен основной конденсатоотводчик, отводящий конденсат в общий возвратный трубопровод.

Предоставлено: Spirax Sarco.

По дренажной линии конденсат и неконденсирующиеся газы стекают из дренажного отверстия установки в конденсатоотводчик. В дренажной линии надлежащего размера дренируемая установка и корпус конденсатоотводчика находятся практически под одинаковым давлением, и поэтому конденсат в этой линии не вспыхивает.

Для создания потока в трубе используется сила тяжести. По этой причине имеет смысл располагать сифон ниже выхода дренируемой установки, а выпускная труба сифона должна заканчиваться ниже сифона (исключением являются змеевики нагрева резервуара).

Тип используемого конденсатоотводчика (термостатический, термодинамический или механический) может повлиять на компоновку трубопровода. Обычно проще и дешевле выбрать правильную ловушку для работы, чем использовать ловушку неправильного типа и изготовить вокруг нее раствор.

Дренажная линия должна иметь минимальную длину, в идеале – менее 2 м. Длинные дренажные линии от установки до конденсатоотводчика могут заполняться паром и предотвращать попадание конденсата в конденсатоотводчик. Этот эффект называется паровой блокировкой. Чтобы свести к минимуму этот риск, дренажные линии должны быть короткими (см. Рис. 15.19). В ситуациях, когда неизбежны длинные дренажные линии, проблему блокировки пара можно решить, используя поплавковые уловители с устройствами для разблокировки паровой блокировки. Проблема паровой блокировки должна быть решена путем установки трубы правильной длины, если это возможно.

Рисунок 15.19. Делайте сливные линии короткими.

Предоставлено: Spirax Sarco.

Детальные устройства улавливания паропроизводящей установки и дренажа паропроводов различаются.

В паропроизводящей установке труба от конденсатного патрубка должна опускаться вертикально примерно на 10 диаметров трубы к конденсатоотводчику. При условии установки ловушки с шариковым поплавком правильного размера, это гарантирует, что скачки конденсата не будут скапливаться в нижней части установки с сопутствующим риском коррозии и гидравлического удара.Он также обеспечит небольшой статический напор, чтобы помочь удалить конденсат во время запуска, когда давление пара может быть очень низким. В этом случае трубопровод должен проходить горизонтально с уклоном в направлении потока, чтобы конденсат мог свободно стекать (см. Рис. 15.20).

Рисунок 15.20. Идеальное расположение при осушении паровой установки.

Предоставлено: Spirax Sarco.

При отводе из паровой магистрали при наличии дренажных карманов дренажная линия между карманом и конденсатоотводчиком может быть горизонтальной.Если сливной карман не такой глубокий, как рекомендованный, конденсатоотводчик следует установить на эквивалентном расстоянии ниже него (см. Рис. 15.21).

Рисунок 15.21. Идеальное расположение при сливе паропровода.

Предоставлено: Spirax Sarco.

По линиям отвода конденсата из уловителя конденсат, неконденсирующиеся газы и пар мгновенного испарения передаются из уловителя в систему возврата конденсата (рис. 15.22). Пара мгновенного испарения образуется, когда конденсат выпускается из пространства высокого давления перед конденсатоотводчиком в пространство более низкого давления системы возврата конденсата.

Рисунок 15.22. По линиям отвода конденсата проходят конденсат, мгновенные испарения и неконденсирующиеся газы.

Предоставлено: Spirax Sarco.

Эти линии должны падать в направлении потока, чтобы конденсат оставался свободным. На более коротких линиях падение должно быть заметно визуально. На более длинных линиях падение должно быть примерно 1:70, то есть 100 мм через каждые 7 м.

Сброс ловушек в затопленные возвратные линии не рекомендуется, особенно с ловушками ударного действия (термодинамическими или с перевернутыми ковшами), которые удаляют конденсат при температуре насыщения.

Хорошими примерами трубопроводов с затопленным конденсатом являются обратные линии и линии восходящего конденсата. Они часто проходят по тому же маршруту, что и паропроводы, и возникает соблазн просто подсоединить к ним линии отвода дренажных конденсатоотводчиков. Однако большой объем пара мгновенного испарения, выпущенный в длинные затопленные линии, будет сильно выталкивать воду по трубе, вызывая гидравлический удар, шум и, со временем, механическое повреждение трубы.

Если конденсат из более чем одной ловушки течет в одну и ту же точку сбора, например, в вентилируемый ресивер, обычно прокладывают общую линию, к которой подсоединяются отдельные выпускные линии ловушки.При условии, что схемы показаны на рис. 15,23–15,25 и 15,27 соблюдаются, и трубопровод имеет соответствующий размер, это не проблема.

Рисунок 15.23. Стреловидное тройниковое соединение.

Предоставлено: Spirax Sarco.

Рисунок 15.24. Поплавок с диффузором в заливную линию.

Предоставлено: Spirax Sarco.

Рисунок 15.25. Термостатическая ловушка уравновешенного давления с охлаждающей веткой в ​​затопленную линию.

Предоставлено: Spirax Sarco.

Если используются ловушки для выброса струи (термодинамические или с перевернутым ковшом), силы и скорости реакции могут быть высокими.Стреловидные тройники помогут снизить механическое напряжение и эрозию в точке, где нагнетательная линия соединяется с общей возвратной линией (см. Рис. 15.23).

Если по какой-то причине нельзя использовать тройники со стреловидным контуром, лучше использовать поплавковый термостатический уловитель с непрерывным сбросом (рис. 15.24). Затопленная линия будет легче поглощать рассеянную энергию от (относительно небольшого) непрерывного потока из поплавковой термостатической ловушки.

Если разница давлений между паропроводом и трубопроводом конденсата очень велика, то диффузор поможет смягчить выброс, уменьшая как эрозию, так и шум.

Другой альтернативой является использование термостатической ловушки, которая удерживает конденсат до тех пор, пока он не остынет ниже температуры насыщения пара, чтобы уменьшить количество образующегося пара мгновенного испарения (рис. 15.25). Чтобы избежать заболачивания паропровода, важно использовать большой сборный карман на магистрали, а также охлаждающую ветвь длиной 2–3 м незашпакованной трубы, ведущей к сифону. В охлаждающей ветви накапливается конденсат, пока он охлаждается до температуры нагнетания.

Если существует опасность заболачивания паропровода, не следует использовать термостатические ловушки.

Процессы, использующие регулирование температуры, представляют собой пример, когда давление подаваемого пара регулируется через регулирующий клапан. Результатом этого является уменьшение емкости конденсатоотводчика до точки, при которой поток конденсата может полностью прекратиться, а система, как говорят, остановилась.

Остановка возникает в результате недостаточного давления пара для очистки паровой установки от конденсата и более вероятна, когда установка имеет большой диапазон изменения от полной нагрузки до частичной.

Не все системы с регулируемой температурой остановятся, но противодавление, создаваемое системой конденсата, может отрицательно повлиять на работу сифона.Это, в свою очередь, может ухудшить способность теплопередачи процесса (рис. 15.26).

Рисунок 15.26. Сброс из конденсатоотводчиков на оборудовании с регулируемой температурой в затопленные трубопроводы.

Предоставлено: Spirax Sarco.

Линии слива конденсата должны быть сконфигурированы таким образом, чтобы конденсат не мог затопить магистраль, в которую они сливаются, как показано на рис. 15.27.

Рисунок 15.27. Конденсат свободно отводится через нисходящую общую линию.

Предоставлено: Spirax Sarco.

Конденсат от более чем одного процесса с регулируемой температурой может присоединяться к общей линии, если эта линия спроектирована так, чтобы иметь наклон в направлении потока к точке сбора, а размер конденсата должен учитывать кумулятивное воздействие любого пара мгновенного испарения от каждого из ответвления при полной нагрузке.

Иногда неправильно понимают концепцию соединения разрядов из ловушек при разном давлении. Если отводные линии и общая линия имеют правильный размер, давление после каждой ловушки будет практически одинаковым. Однако, если эти линии имеют меньший размер, поток конденсата и пара мгновенного испарения будет ограничен из-за накопления противодавления, вызванного повышенным сопротивлением потоку внутри трубы. Конденсат, вытекающий из ловушек, дренирующих системы с более низким давлением, будет иметь тенденцию быть более ограниченным.

Каждая часть системы нагнетательного трубопровода должна быть рассчитана на пропускание любого пара мгновенного испарения с приемлемой скоростью пара. Выпуск из ловушки высокого давления не будет мешать выпуску из ловушки низкого давления, если выпускные линии и общая линия имеют надлежащий размер и имеют наклон в направлении потока.

В какой-то момент пар мгновенного испарения может быть отделен от конденсата и использован в системе рекуперации или просто сброшен в атмосферу из подходящего ресивера (рис. 15.28).Остаточный горячий конденсат из последнего может быть перекачан в подходящий сборный резервуар, такой как питательный резервуар котла. Когда насос обслуживается из вентилируемого ресивера, откачиваемая обратная линия будет полностью заполнена конденсатом при температурах ниже 100 ° C, а это означает, что образование пара мгновенного испарения в линии менее вероятно.

Рисунок 15.28. Утилизация конденсата из вентилируемого ресивера.

Предоставлено: Spirax Sarco.

Поток в обратном трубопроводе прерывистый, поскольку насос запускается и останавливается в соответствии с его потребностями.Скорость нагнетания насоса будет выше, чем скорость поступления конденсата в насос. Таким образом, именно скорость нагнетания насоса определяет размер напорной линии насоса, а не скорость, с которой конденсат поступает в насос.

(PDF) Возможные решения проблемы эксцентричного монтажа самоподъемных конструкций в старых кратерах

6

для уменьшения профиля S

и

на 7%, чтобы обеспечить наилучшую оценку для будущих операций в районе

существующих кратеров.Стюарт и Финни [

3

] обнаружили в своем исследовании центрифуг, что до установки

были значительно понижены начальные профили S

и

и сопротивление проникновению на глубину

. Моделируемое снижение недренированного профиля прочности на сдвиг, направленное на

, охватывает эти наблюдаемые особенности.

В последующих анализах проникновения GSF Galaxy-I модель Треска была принята для простоты

для слоев глин.Смоделированный профиль S

и

можно увидеть на Рисунке 3. Этот откалиброванный профиль

(который на 7% ниже, чем деформация плоскости ГЦК S

и

профиля) значительно падает на

ниже измеренного значения S

. u

. Заключительным этапом калибровки была проверка возможностей модели

Tresca с использованием окончательного откалиброванного профиля S

u

, см. Рисунок 3. На рисунке 4 представлен прогноз

, полученный с помощью этого подхода к моделированию, демонстрируя, что Анализ Tresca дал

кривую, близкую к кривой нагрузка-смещение для случая MCC, но с конечной несущей способностью

, близкой к целевому значению 300 кПа (~ 0.93×323 кПа).

Проникновение бидонов GSF Galaxy-I

Установка бидонов GSF Galaxy-I с их расчетными предварительными нагрузками на Северном Эвересте, вероятно,

вызовет разрушение большой массы почвы вокруг вытесняющей банки. Разрушение несущей способности

механизмов, связанных с проникновением, можно ожидать полностью (после значительных перемещений

) до свободной поверхности морского дна. Любая реалистичная модель того, как шпагат

нарастает с самого начала установки, должна учитывать постоянные изменения в геометрии проблемы

и областях контакта с почвой, которые сопровождают проникновение.

В анализах, проведенных для этого исследования, была проведена серия отдельных прогонов для каждого рассматриваемого решения

. В каждом прогоне использовалась сетка, которая представляла разные стадии процесса проникновения

. Например, для растворения заполненных кратеров было выполнено пять анализов

, то есть при глубинах проникновения 0 м, 0,3 м, 0,9 м, 1,8 м и 3,0 м. Grammatikopoulou

et al. [

4

] описывают, как можно сгенерировать «мозаичные» решения верхней и нижней границ с помощью

Эксцентрик в «Чудаках»: Тори Вронес

«Чудаки», вид инсталляции, Центр скульптуры, Нью-Йорк, 2016.Фото: Кайл Ноделл, любезно предоставлено Центром скульптуры, 2016 г.

Скульптура может быть такой, какой захотите. Куратор Руба Катриб в Центре скульптуры в Лонг-Айленд-Сити, «Чудаки» сглаживает скульптуру, оживляет скульптуру, а также оживляет ее. Групповая выставка работ Сани Кантаровского, Адрианы Лары, Иевы Мисевичюте, Эдуардо Наварро, Жанин Олесон, Джорджии Сагри, Чжоу Тао и Тори Вронес, каждый художник представлен в галерее, и четыре из восьми будут выступать.Так было на премьере с норвежской художницей Тори Вронес. Она мультидисциплинарный художник, работающий в различных средах, но во всех случаях может считаться скульптором. Вронес лепит личности, игривые, серьезные, активные и пассивные. В своем выступлении на премьере она превратилась в тролля. Используя скульптурные руки (сделанные из вылепленной руки незнакомца) и формованное наращивание лица – включая линию роста волос и тонкие длинные волосы – фигура, появившаяся на ховерборде, окружавшем публику, больше не была Ронесом, а созданием из другого времени, другого место.Не обязательно определенного пола, персонаж плыл по галерее, прежде чем обратиться к присутствующим, запев в микрофон, замаскированный под небольшое бревно. Тролль пел на универсальном языке – языке ритма и высоты звука. Выпуклый нос, покрытая кратерами кожа, округлые щеки, уши были собственными руками художника, о чем свидетельствовала золотая серьга-кольцо, свисающая из внутренней щели. Эта небольшая деталь служила напоминанием человеку внутри тролля или, скорее, намеком на то, что каждый тролль может быть просто человеком.

Представление было кратким, но отчетливым, и присутствующим захотелось большего. У Ронеса есть способ взорваться на сцене, и в этом случае он также расширяется выше. Высоко на стропилах Центра скульптуры были обнажены свисающие ноги, когда тролль обратился к публике. Прожектор, показанный на раскачивающихся конечностях, заставляет присутствующих смотреть вверх. За краткий промежуток времени, необходимый для выступления, артисту удалось заполнить все пространство помещения физически (движением), слышно (звуком) и пространственно (поместив фигуру на самую высокую точку возвышения, вызывая восходящее движение. посмотреть).Как скульптура, диалог превращается в концепцию оживленного застоя (тролля) и невидимого (звука), занимающего пространство. Из множества определений, которые Мерриам-Вебстер перечисляет для слова «скульптура», наиболее подходящим в данном случае является

.

Полное определение СКУЛЬПТУРЫ (2): трехмерное произведение искусства (в виде статуи).

Уместен ли термин «статуя» в современном искусстве? В центре скульптуры нет статуй, но есть формы, которые существуют в различных состояниях размерности.Охватывая все новые способы видения, «Чудаки» включают в себя живопись, инсталляцию, видео, двухмерные поверхности и да, перформанс.

Перформанс Тори Вронес в рамках спектакля «Чудаки» в Центре скульптуры, штат Нью-Йорк, Фото: Джоан О’Коннор, любезно предоставлено Центром скульптуры, 2016 г.

В беседе с Рубой Катриб в доме Элин Бергите Роньли, генерального консула Норвегии в Нью-Йорке перед открытием, Тори Вронес заявила:

«Я давно интересуюсь троллями.Конечно, у нас в Норвегии много троллей, но я думаю, что даже здесь, в Нью-Йорке, их много. Поскольку мы все время пытаемся представить свои лучшие стороны, тролль каким-то образом усиливает элемент личности. Я работаю с языком троллей. Я думаю, что в языке так много иерархии, например, сейчас я говорю по-английски, и мне хотелось бы сказать: «У-у-у, жук-жук, бим, ох, ох». Лучше бы объяснить, что я пытаюсь сказать и над чем работаю.Но вместо этого я должен использовать слова, которые действительно похожи на [скульптурные] «ready-mades». Язык троллей – очень щедрый язык о ритме, формах, температурах и эмоциях. Это способ общения, доступный каждому. Вы можете путешествовать по всему миру и иметь возможность общаться с кем угодно ».

Продолжая кинетику «Double Vision» (2016), гимнастические кольца, установленные с потолка, и «Tennis Cat» (2015) – набор ног, одетых в ярко-синие брюки и красные туфли, но со шляпой и длинными заплетенными волосами без туловища, две отдельно стоящие скульптуры на выставке художник сказал,

«Я люблю создавать реальности, выходящие за рамки стандартов, и пытаюсь расширить то, что [считается] нормальным или ожидаемым.Вы можете сделать все, что угодно, правдой, если достаточно серьезно этого хотите. Думаю, дело в том, чтобы создавать новые истины, подобно тому, как работают многие художники. Собирая воедино вещи, которые обычно не принадлежат, вашему мозгу внезапно требуется думать по-новому. Это форма игры. Я часто работаю со звуком в космосе, и хотя у этой скульптуры («Двойное зрение») нет звука, она все равно работает высоко. Я думаю, это так странно, что мы идем максимум на два метра (шесть с половиной футов), просто ходим вокруг, а над нами все это пространство.Это похоже на то, как будто пространство говорит: «О, возьми меня!», И я инстинктивно хочу туда попасть. В Центре скульптуры красивые высокие потолки, и мне хотелось, чтобы там что-то завибрировало. Пока кольца движутся без человека, зрителю остается только гадать, было ли это привидение или кто-то недавно ушел [и они раскачиваются в результате этого]. Звук может быть физическим, но объекты могут иметь то же свойство или возможности вибрировать в воздухе или активировать пространство. Даже без звука движение может активировать воздух.”

«Чудаки», вид инсталляции (слева: Саня Кантаровский, «Неверная валюта (понедельник, вторник, среда, четверг, пятница)», 2015 г., справа: Иева Мисевичюте, «Доктор философии языка в твердом переплете», 2016 г.), Центр скульптур, Нью-Йорк. , 2016. Фото: Кайл Ноделл, Изображение любезно предоставлено Центром скульптуры, 2016

Среди других успешных работ на выставке – анимационный видеоролик и картина Сани Кантаровского 2015 года под названием «Счастливая душа» и большая скульптура, частично установленная на дальней стене и на полу, под названием «Язык доктора философии (в твердом переплете)» Иевы Мисевичюте, 2016, показано выше.В пьесе Кантаровского картина мужчины, стоящего обнаженным в частичном профиле, висит на стене, в то время как анимация, идеально поставленная и размещенная, танцует и взаимодействует с картиной как в пространстве, так и в тематике. Это действительно мастерски. «Язык» Мисевичюте действует как «эксцентричный» якорь. Создается впечатление, что это большой клейкий предмет, но на самом деле он состоит из керамики, кожи дракона (высокоэффективного жидкого силикона, отверждаемого платиной), дерева и краски. Пространственные отношения объектов, размещенных на сглаженной поверхности, вместе с минимальным монохроматическим фоном создают ощущение микромира.Если сплющить, то получится картина, и как отдельно стоящий объект он сбивает с толку и красив.

Деталь перформанса Тори Вранес в рамках «Чудаков» в Центре скульптуры, штат Нью-Йорк, Фото: Джоан О’Коннор, любезно предоставлено Центром скульптуры, 2016 г.

«Чудаки» будет отображаться до 4 апреля 2016 года, а график выступлений следующий *:

Джорджия Сагри
Вторник, 2 февраля, 19:00

Жанин Олесон
Вторник, 1 марта, 19:00

Иева Мисевичюте
Понедельник, 4 апреля, 18:00

* Обратите внимание, что выступления бесплатные, но билеты необходимо бронировать заранее.

Скоро!

xo

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
